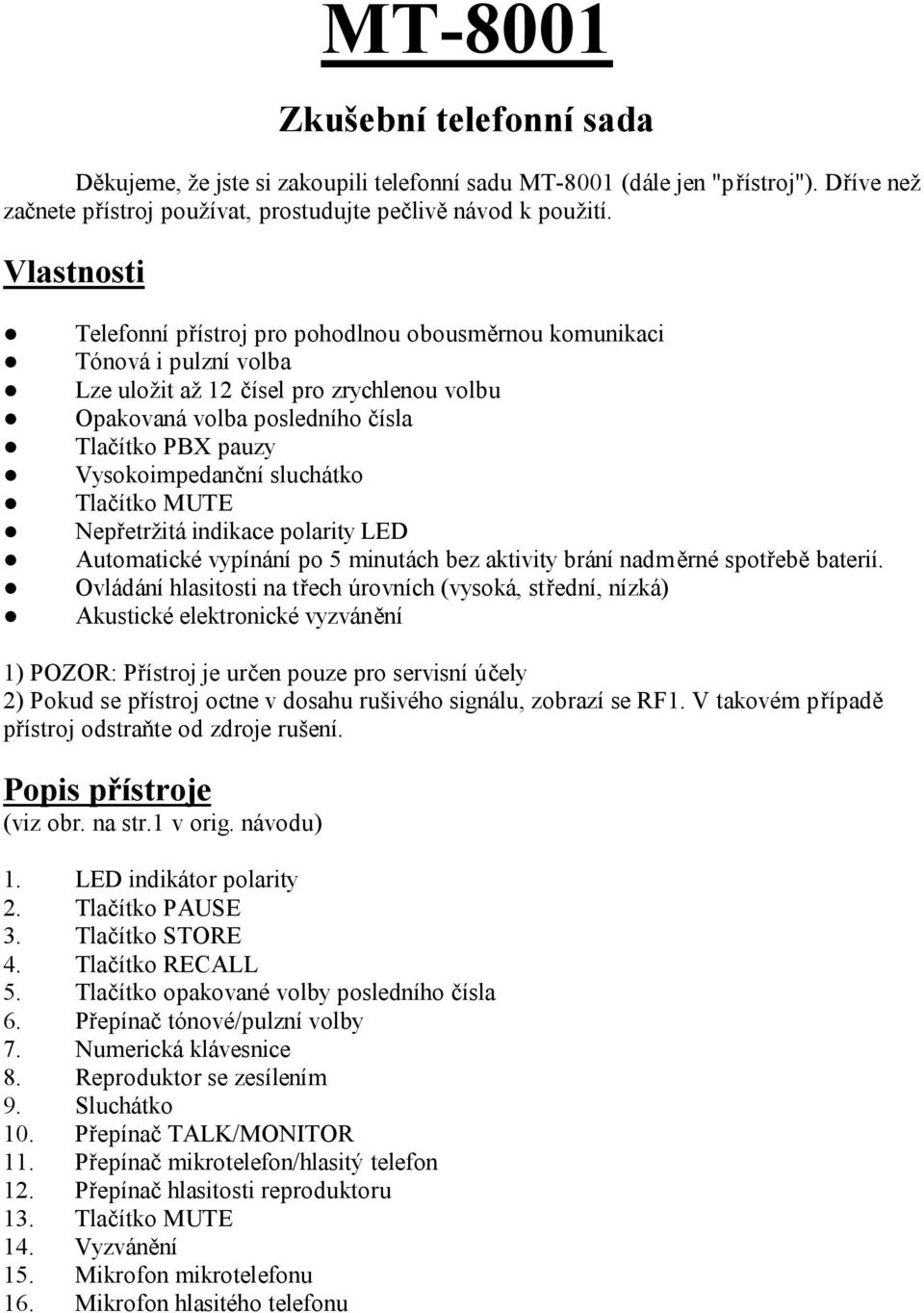

1 MT-8001 Zkušební telefonní sada Děkujeme, že jste si zakoupili telefonní sadu MT-8001 (dále jen "přístroj"). Dříve než začnete přístroj používat, prostudujte pečlivě návod k použití. Vlastnosti Telefonní přístroj pro pohodlnou obousměrnou komunikaci Tónová i pulzní volba Lze uložit až 12 čísel pro zrychlenou volbu Opakovaná volba posledního čísla Tlačítko PBX pauzy Vysokoimpedanční sluchátko Tlačítko MUTE Nepřetržitá indikace polarity LED Automatické vypínání po 5 minutách bez aktivity brání nadměrné spotřebě baterií. Ovládání hlasitosti na třech úrovních (vysoká, střední, nízká) Akustické elektronické vyzvánění 1) POZOR: Přístroj je určen pouze pro servisní účely 2) Pokud se přístroj octne v dosahu rušivého signálu, zobrazí se RF1. V takovém případě přístroj odstraňte od zdroje rušení. Popis přístroje (viz obr. na str.1 v orig. návodu) 1. LED indikátor polarity 2. Tlačítko PAUSE 3. Tlačítko STORE 4. Tlačítko RECALL 5. Tlačítko opakované volby posledního čísla 6. Přepínač tónové/pulzní volby 7. Numerická klávesnice 8. Reproduktor se zesílením 9. Sluchátko 10. Přepínač TALK/MONITOR 11. Přepínač mikrotelefon/hlasitý telefon 12. Přepínač hlasitosti reproduktoru 13. Tlačítko MUTE 14. Vyzvánění 15. Mikrofon mikrotelefonu 16. Mikrofon hlasitého telefonu

2 Hlasitý telefon Přepínač TALK/MONITOR (10) V pozici T (talk) je telefon ve vyvěšeném stavu a je ho možno používat jako běžný bateriový telefon. V pozici M (monitor) je odpojen mikrofon. Tím je umožněno vysokoimpedanční propojení a monitorování linky bez rušení signalizací nebo konverzací. Přepínač mikrotelefon/hlasitý telefon (11) Hlasitý telefon s reproduktorem umožňuje pohodlné handsfree používání. Přepínač slouží zapnutí/vypnutí hlasitého telefonu a reproduktoru. Ovládání hlasitosti (12) Tento přepínač nastavuje hlasitost reproduktoru a hlasitého telefonu. Hlasitost lze nastavit na vysokou (H), střední (M) nebo nízkou (L). Pamatujte, že v režimu hlasitého telefonu je sluchátko i mikrofon mikrotelefonu odpojeno, aby nedocházelo k akustické zpětné vazbě. Telefonování hlasitým telefonem Hovory lze provádět při zapnutém i vypnutém hlasitém telefonu přepnutím přepínače (10) do polohy T. Při volbě čísla v režimu hlasitého telefonu je v reproduktoru slyšet vytáčená čísla. Životnost baterií Aby se prodloužila životnost baterií, vypne se reproduktor automaticky po cca 5 minutách, kdy na něj nebyl přiveden signál vyšší než -30dB. Každý signál vyšší než -30dB resetuje časovač a nechá reproduktor zapnutý. Tlačítko MUTE (13) Tlačítko MUTE odpojí mikrofon hlasitého telefonu. Klávesnice Polarita Pokud je telefon vyvěšený, indikují LED automaticky polaritu vedení. Zelená LED svítí, pokud je červený zkušební vodič připojen k vedení "RING" (záporné) a černý k vedení "TIP" (kladné). Červená LED svítí v případě opačného připojení. Během pulzní nebo tónové volby obě LED blikají. V režimu hlasitého telefonu jsou LED neaktivní. Tónová/pulzní volba Tento přepínač přepíná mezi tónovou a pulzní volbou. Stisknutím klávesy "*" lze dočasně přepnout mezi tónovou a pulzní volbou bez použití přepínače. Ukládání telefonních čísel Tlačítko STO (3) se používá k ukládání telefonních čísel do paměti. Lze uložit až 12 čísel do 12 lokací (klávesy 0-9,* a #), každé číslo může být maximálně šestnáctimístné. Před uložením čísla do lokace doporučujeme napřed tuto lokaci vymazat. Lokaci vymažte tak, že stisknete 2x tlačítko STO a následně zadáte lokaci, kterou chcete vymazat. Postup uložení čísla: 1) Přepněte přepínač T/M (10) do polohy T. 2) Stiskněte STO. 3) Zadejte číslo, které chcete uložit.

3 4) Stiskněte STO. 5) Stiskněte klávesu odpovídající požadované lokaci. 6) Přepněte přepínač T/M (10) do polohy M. Postup uložení čísla při vyvěšeném telefonu: 1) Připojte zkušební vodiče k telefonnímu vedení a počkejte na oznamovací tón. 2) Vytočte číslo. 3) Stiskněte dvakrát STO. 4) Stiskněte klávesu odpovídající požadované lokaci. Vytáčení čísla uloženého v paměti Tlačítko RCL (4) se používá k opětovnému vyvolání čísla uloženého v paměti. Po obdržení oznamovacího tónu stiskněte RCL a numerickou klávesu odpovídající požadované lokaci. Uložené číslo se automaticky vytočí. Opakovaná volba posledního čísla Tlačítko RCL (5) slouží k opětovnému vytočení naposledy vytáčeného čísla (v režimu tónové i pulzní volby) po zavěšení a následném vyvěšení telefonu. Pauza V některých případech je nutno vložit mezi jednotlivá čísla telefonního čísla pauzu, například pokud je třeba přístup na veřejnou telefonní linku z pobočkové ústředny (přístup je přes 9). Při ukládání čísla s pauzou stiskněte v místě, kde má být pauza tlačítko PSE. Například pokud chcete uložit číslo , zadejte "9(PSE) Tlačítko PSE zadá pauzu dlouhou 3,6s. Použití Při monitorování vedení napřed přepněte přepínač TALK/MONITOR do polohy M. Potom připojte zkušební vodiče ke zkoušené lince. Monitorování probíhá bez rušení provozem linky. Při testování vedení může být akustické praskání natolik hlasité, že by mohlo dojít k poškození sluchu. Nedržte přístroj blízko ucha! Přístroj lze pohodlně pokládat na rameno směrem od uší nebo přepnout do režimu hlasitého telefonu. Údržba 1) Před jakýmkoli prováděním údržby odpojte zkušební vodiče od vedení. 2) Pokud přístroj přestane správně fungovat, vyměňte nejdříve baterie a přístroj opět přezkoušejte (viz "Výměna baterií"). 3) K čištění přístroje nepoužívejte rozpouštědla ani žádné agresivní čistící prostředky. Odstraňování závad 1) Přístroj je určen pro profesionální použití v telekomunikacích, zejména pro kontrolu telefonních linek. Není přípustné použití napájení 100~125V 50/60Hz nebo 200~250V 50/60Hz; v případě použití těchto napětí vzniká vážné nebezpečí úrazu elektrickým proudem a poškození přístroje.

4 2) Pokud při používání dochází k přeslechům, je to obvykle interference z telefonního vedení. Interferenci redukujte přepnutím hlasitosti (12) do polohy M nebo L, nebo zkontrolujte, zdali jsou krokosvorku zkušebních vodičů správně připojeny k telefonnímu vedení. 3) Pokud se přístroj během používání chová nestandardně, zkuste jiné telefonní vedení, aby bylo možno určit povahu závady (uvedeny v tabulce níže).! POZOR: Z bezpečnostních důvodů nikdy nepřipojujte krokosvorky ke zdroji napětí. Pokud závada přístroje přetrvává, kontaktujte odborný servis. závada možná příčina řešení Přístroj nefunguje Přepálená pojistka Vyměňte pojistku za novou Bez zvuku 1. Krokosvorky nejsou dobře připojeny 2. Přepínač hlasitého telefonu 1. Zkontrolujte připojení krokosvorek 2. Zapněte hlasitý telefon (11) (11) je vypnutý Nefunguje hlasitý telefon Přepínač MUTE (13) je vypnutý Zapněte přepínač MUTE (13) Pouze krátké pípání Vybitá baterie Vyměňte baterii za novou V režimu monitorování není slyšet konverzace na lince Přeslechy 1. Přepínač TALK/MONITOR (10) nebo přepínač hlasitého telefonu (11) je vypnutý 2. Ovládání hlasitosti (12) je vypnuté. 3. Vybitá baterie 1. Krokosvorky nejsou pevně připojeny 2. Přeslech je na telefonní lince 1. Zapněte přepínač TALK/MONITOR (10) nebo přepínač hlasitého telefonu (11) 2. Nastavte přepínač hlasitosti (12) do polohy H 3. Vyměňte baterii za novou 1. Zkontrolujte připojení krokosvorek 2. Nastavte přepínač hlasitosti (12) do polohy M nebo L Paměť s uloženými čísly Vybitá baterie Vyměňte baterii za novou nefunguje Indikace polarity nefunguje Vybitá baterie Vyměňte baterii za novou Výměna baterie 1) Odšroubujte tři šrouby krytu baterie. 2) Sejměte víčko krytu. 3) Vyjměte držák baterie. 4) Odpojte starou baterii a nahraďte ji novou (alkalickou nebo lithiovou 9V). 5) Baterii nahrazujte baterií stejného typu (6F22 9V). Vložte zp ět držák, přiklopte víčko a zašroubujte šrouby. Zabraňte přiskřípnutí přívodních drátů baterie.! POZOR: Po odpojení baterie jsou čísla uložená v paměti uchována pouze 10s. Pokud dojde k vymazání paměti, uložte čísla znovu, jak je popsáno výše. Výměna pojistky 1) Odšroubujte tři šrouby krytu baterie. 2) Sejměte víčko krytu. 3) Vytáhněte pojistku.

5 4) Nahraďte jí novou se stejnými parametry (Ø5x20mm, 250mA/250V), přiklopte víčko a zašroubujte šrouby. Popis částí (viz str.6 v orig. návodu) 17. Šroub 18. Víko 19. Baterie (6F22ND 9V) 20. Izolovaný konektor baterie 21. Držák baterie 22. Pojistka (Ø5x20mm, 250mA/250V) Technické parametry limit smyčky ss odpor (režim hovorů) impedance monitoru pulzní volba rychlost pulsů prodleva interval mezi čísly svod během přerušení tónová volba odchylka frekvence tónu úroveň tónu rozdíl mezi vysokým a nízkým tónem paměť kapacita číslicová kapacita PBX pauza napájení monitorovacího zesilovače úrovně reproduktoru automatické vypínání úrovně hlasitého telefonu napájení délka šířka výška hmotnost teplota nadmořská výška vlhkost max 2kΩ při 48Vss (min. jmenovitý proud smyčky 20mA) 300Ω 39kΩ při 1kHz 10p/s +0,8p/s 61% +/-2% typ. 1000ms >50kΩ +/-1,2% max. -8 +/-2dBm max. 4dB 12 lokací plus poslední volané číslo 16 číslic/lokace 4s 9V, zajišťuje 25hod soustavného použití (typického) nízká, střední, vysoká po 5min bez audio signálu nízká, střední, vysoká z telefonního vedení + 9V baterie 26,0cm 7,0cm 8,90cm 560g (typ.) pracovní: 0~50 C, skladovací -10~66 C do stop 5~95% rel
