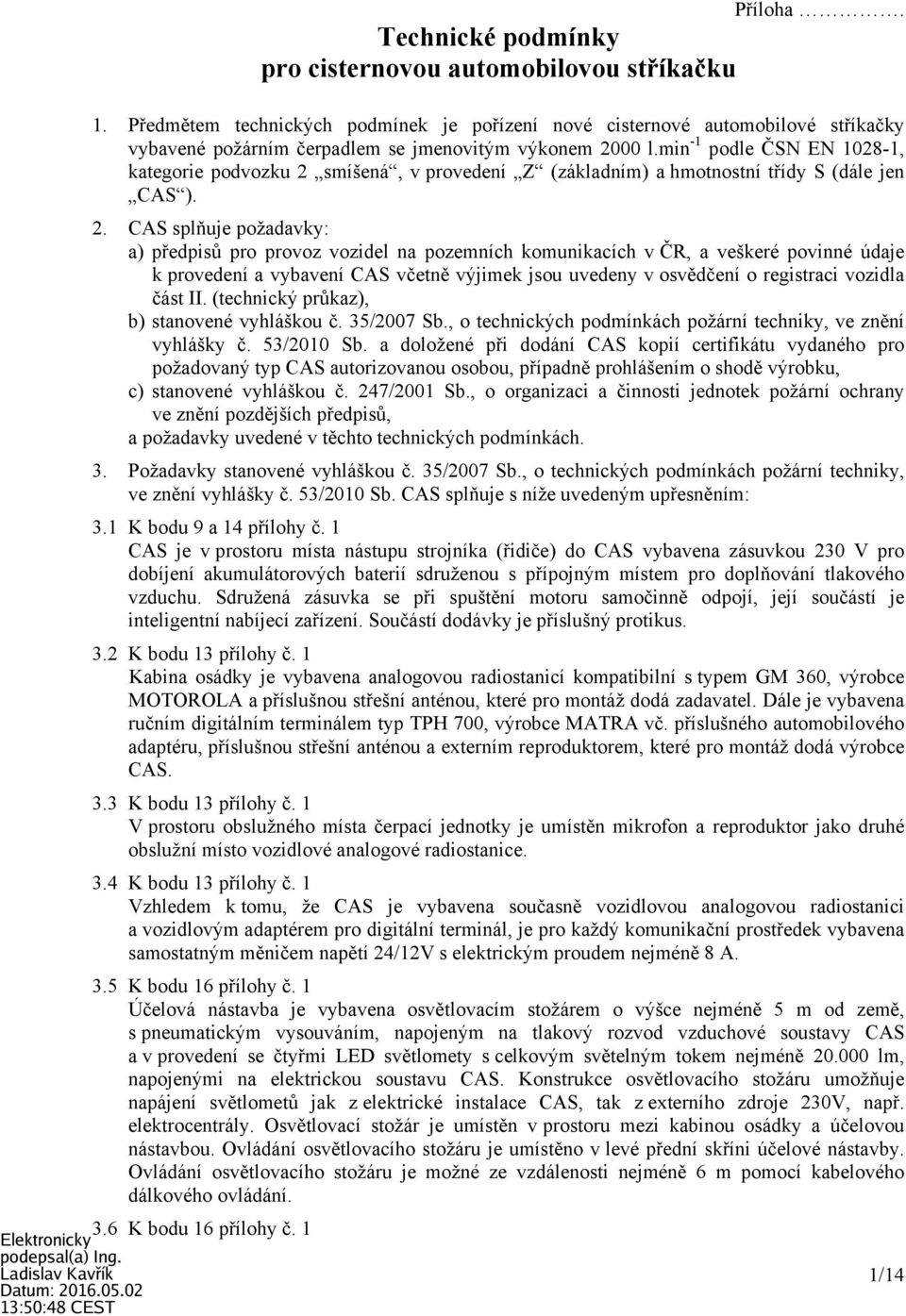

1 Technické podmínky pro cisternovou automobilovou stříkačku Příloha. 1. Předmětem technických podmínek je pořízení nové cisternové automobilové stříkačky vybavené požárním čerpadlem se jmenovitým výkonem 2000 l.min -1 podle ČSN EN , kategorie podvozku 2 smíšená, v provedení Z (základním) a hmotnostní třídy S (dále jen CAS ). 2. CAS splňuje požadavky: a) předpisů pro provoz vozidel na pozemních komunikacích v ČR, a veškeré povinné údaje k provedení a vybavení CAS včetně výjimek jsou uvedeny v osvědčení o registraci vozidla část II. (technický průkaz), b) stanovené vyhláškou č. 35/2007 Sb., o technických podmínkách požární techniky, ve znění vyhlášky č. 53/2010 Sb. a doložené při dodání CAS kopií certifikátu vydaného pro požadovaný typ CAS autorizovanou osobou, případně prohlášením o shodě výrobku, c) stanovené vyhláškou č. 247/2001 Sb., o organizaci a činnosti jednotek požární ochrany ve znění pozdějších předpisů, a požadavky uvedené v těchto technických podmínkách. 3. Požadavky stanovené vyhláškou č. 35/2007 Sb., o technických podmínkách požární techniky, ve znění vyhlášky č. 53/2010 Sb. CAS splňuje s níže uvedeným upřesněním: 3.1 K bodu 9 a 14 přílohy č. 1 CAS je v prostoru místa nástupu strojníka (řidiče) do CAS vybavena zásuvkou 230 V pro dobíjení akumulátorových baterií sdruženou s přípojným místem pro doplňování tlakového vzduchu. Sdružená zásuvka se při spuštění motoru samočinně odpojí, její součástí je inteligentní nabíjecí zařízení. Součástí dodávky je příslušný protikus. 3.2 K bodu 13 přílohy č. 1 Kabina osádky je vybavena analogovou radiostanicí kompatibilní s typem GM 360, výrobce MOTOROLA a příslušnou střešní anténou, které pro montáž dodá zadavatel. Dále je vybavena ručním digitálním terminálem typ TPH 700, výrobce MATRA vč. příslušného automobilového adaptéru, příslušnou střešní anténou a externím reproduktorem, které pro montáž dodá výrobce CAS. 3.3 K bodu 13 přílohy č. 1 V prostoru obslužného místa čerpací jednotky je umístěn mikrofon a reproduktor jako druhé obslužní místo vozidlové analogové radiostanice. 3.4 K bodu 13 přílohy č. 1 Vzhledem k tomu, že CAS je vybavena současně vozidlovou analogovou radiostanici a vozidlovým adaptérem pro digitální terminál, je pro každý komunikační prostředek vybavena samostatným měničem napětí 24/12V s elektrickým proudem nejméně 8 A. 3.5 K bodu 16 přílohy č. 1 Účelová nástavba je vybavena osvětlovacím stožárem o výšce nejméně 5 m od země, s pneumatickým vysouváním, napojeným na tlakový rozvod vzduchové soustavy CAS a v provedení se čtyřmi LED světlomety s celkovým světelným tokem nejméně lm, napojenými na elektrickou soustavu CAS. Konstrukce osvětlovacího stožáru umožňuje napájení světlometů jak z elektrické instalace CAS, tak z externího zdroje 230V, např. elektrocentrály. Osvětlovací stožár je umístěn v prostoru mezi kabinou osádky a účelovou nástavbou. Ovládání osvětlovacího stožáru je umístěno v levé přední skříni účelové nástavby. Ovládání osvětlovacího stožáru je možné ze vzdálenosti nejméně 6 m pomocí kabelového dálkového ovládání. 3.6 K bodu 16 přílohy č. 1 1/14

2 Zdrojem elektrického proudu (např. pro osvětlovací stožár) je elektrocentrála 230V/400V o jmenovitém výkonu nejméně 6 kw, s krytím nejméně IP 44 vyjímatelně zabudována do účelové nástavby CAS. Jistící proud na zásuvce 400V je minimálně 7,5 A. Výfukové potrubí od spalovacího motoru elektrocentrály je vyvedeno stěnou úložného prostoru mimo účelovou nástavbu CAS. Elektrocentrála je umístěna v levé přední části účelové nástavby CAS na výsuvném prvku. Dále je zde umístěn měnič napětí 24V/230V s výkonem nejméně 500W pro dobíjení akumulátorových spotřebičů. 3.7 K bodu 16 přílohy č. 1 Osvětlení prostoru okolo účelové nástavby je zajištěno vně umístěnými zdroji neoslňujícího světla typu LED částečně zapuštěného do bočních stěn a do zadní stěny účelové nástavby. Osvětlení lze zapnout a vypnout jak z místa řidiče, tak z prostoru obsluhy požárního čerpadla. 3.8 K bodu 17 až 23 přílohy č. 1 Kabinou osádky se rozumí prostor určený pro přepravu celého požárního družstva včetně velitele a strojníka na první řadě sedadel. 3.9 K bodu 20 přílohy č. 1 Kabina osádky je vybavena topením nezávislým na chodu motoru a jízdě K bodu 21 přílohy č. 1 Kabina osádky je vybavena v dosahu sedadla velitele (spolujezdce) prostorem pro bezpečné uložení dokumentace formátu A K bodu 22 přílohy č. 1 Kabina osádky je jednoprostorová nedělená se čtyřmi dveřmi, vybavena centrálním zamykáním s dálkovým ovládáním K bodu 22 přílohy č. 1 Kabina osádky je vybavena šesti sedadly ve dvou řadách orientovanými po směru jízdy, první řada sedadel je určena pro strojníka (řidiče) a velitele jednotky K bodu 22 přílohy č. 1 Kabina osádky a sedadla jsou v provedení snadno omyvatelném K bodu 22 přílohy č. 1 Kabina osádky je v opěradlech druhé řady sedadel vybavena čtyřmi dýchacími přístroji kompatibilní s typem PA90, výrobce DRÄGER, zbývající dýchací přístroje shodného typu jsou uloženy v kabině osádky, z toho jeden v opěradle velitele a druhý (dýchací přístroj řidiče) je uložen za sedadlem velitele. Kompletní dýchací přístroje pro montáž poskytne zadavatel. Úchyty pro dýchací přístroje a pro tlakové lahve jsou konstruovány pro tlakové lahve 6-6,9 litrů, vložené v textilním obalu K bodu 22 přílohy č. 1 Kabina osádky je v opěradlech druhé řady sedadel vybavena dvěma náhradními tlakovými láhvemi k dýchacím přístrojům. Třetí náhradní lahev je umístěna spolu s dýchacím přístrojem řidiče za sedadlem velitele. Náhradní tlakové láhve pro montáž poskytne zadavatel K bodu 22 přílohy č. 1 Kabina osádky je vybavena šesti dobíjecími úchyty pro ruční radiostanice kompatibilní s typem TC 700, výrobce HYT, úchyty pro montáž poskytne zadavatel K bodu 22 přílohy č. 1 Kabina osádky je vybavena šesti dobíjecími úchyty pro ruční svítilny kompatibilní s typem SURVIVIR LED ATEX, výrobce SURVIVOR úchyty pro montáž poskytne zadavatel K bodu 22 přílohy č. 1 2/14

3 Pod druhou řadou sedadel je vytvořen úložný prostor přístupný shora určený pro drobné požární příslušenství. Sedák druhé řady sedadel je dělen nejméně na dvě části K bodu 22 přílohy č. 1 Za sedadlem řidiče a za sedadlem spolujezdce je vytvořen úložný prostor, a je přístupný zezadu K bodu 22 přílohy č. 1 Ve střední a zadní horní části kabiny osádky jsou umístěny úložné police přes celou šíři kabiny osádky přístupné z prostoru druhé řady sedadel. Střední police je uzpůsobena pro uložení páteřního rámu SCOOP 65 EXL, FERNO. Zadní police je uzpůsobena k uložení masek k dýchacím přístrojům K bodu 22 přílohy č. 1 CAS je v kabině osádky vybavena: Autorádiem s handsfree v provedení bluetooth, v dosahu sedadla velitele vybavena dvěma samostatnými automobilovými zásuvkami s napětím 12 V a elektrickým proudem 8 A, dále dvěma zásuvkami USB s elektrickým proudem nejméně 2 A, v dosahu druhé řady sedadel dvěma zásuvkami USB s elektrickým proudem nejméně 2 A, v dosahu druhé řady sedadel měničem 24V/230V s jednou zásuvkou 230V AC s výkonem nejméně 400W. záznamovou kamerou do auta s parametry: rozlišení nejméně FullHD, záznam na paměťovou kartu s kapacitou minimálně 32GB, nejméně noční přísvit, úhel záběru minimálně 120º. Kamera se zapíná automaticky při nastartování vozidla a vypíná se automaticky při vypnutí motoru. Kamera je zapojena přes samostatnou zásuvku na elektrickou soustavu CAS. tabletem SAMSUNG NOTE 10 v držáku zapojeným přes samostatnou zásuvku na elektrickou soustavu CAS. Tablet s držákem dodá zadavatel. nabíjecími prvky pro dva kusy detektoru TETRA3, které dodá zadavatel. nad sedadly druhé řady osvětlením v provedení LED. v dosahu velitele ručním pracovním světlomet s kabelem o délce nejméně 3 m, napojený přes zásuvku na elektrickou soustavu CAS, v zorném poli řidiče a velitele stavoznakem zobrazující množství vody v nádrži na vodu. s ohledem na předpokládané nasazení CAS za všech klimatických podmínek, jsou vnější zpětná zrcátka elektricky vyhřívaná a elektricky nastavitelná z dosahu řidiče. s ohledem na předpokládané nasazení CAS za všech klimatických podmínek, jsou okna kabiny osádky vybaveny elektrickým ovládáním. v dosahu druhé řady sedadel vybavena vysouvacím stolkem o rozměru minimálně 400x300 mm, pro vedení dokumentace na místě zásahu, vč. lampičky LED na ohebném držáku K bodu 22 přílohy č. 1 Součástí úložného prostoru kabiny osádky je úchytný prvek pro uložení šesti láhví PET 1,5 l s pitnou vodou K bodu 23 přílohy č. 1 Zvláštní výstražné zařízení typu rampa (velikosti nejméně 3/5 šířky CAS) se dvěma úrovněmi svitu (den/noc). Rampa je osazena nejméně čtyřmi rohovými světelnými zdroji a nejméně šesti světelnými zdroji vyzařujícími světlo do přímého směru. Umožňuje reprodukci mluveného slova pomocí reproduktoru o výkonu nejméně 100W, který je oddělený od světelné části zvláštního výstražného zařízení. Světelná část zvláštního výstražného zařízení modré barvy je opatřena synchronizovanými LED zdroji světla. Ovládání světelné části je možné z místa řidiče i velitele CAS. Přepínání a vypínání tónů je pro strojníka řešeno v blízkosti volantu a je umožněno i z místa velitele. Součástí zvláštního výstražného zařízení jsou dvě synchronizované LED svítilny vyzařujícími světlo modré barvy, které jsou umístěny na přední straně kabiny osádky v prostoru pod předním oknem. Každá svítilna obsahuje nejméně 8 3/14

4 světelných LED zdrojů světla. Tyto svítilny se zapínají současně se zvláštním výstražným zařízením a lze je v případě potřeby vypnout samostatným vypínačem v blízkosti řidiče. Světelná část zvláštního výstražného zařízení na zádi CAS je řešena světelnými zdroji typu LED, modré barvy a je zapuštěna do karoserie účelové nástavby K bodu 24 přílohy č. 1 Prostory pro uložení požárního příslušenství po stranách účelové nástavby jsou vybaveny roletkami z lehkého kovu s průběžnými madly v celé šířce roletky. Výška madla nebo jiného prvku otevřené roletky je, s ohledem na různou výšku jednotlivých hasičů, nejvíce 2000 mm od země K bodu 24 přílohy č. 1 Prostor pro uložení požárního příslušenství a čerpací jednotky v zadní části účelové nástavby je vybaven dveřmi, které se otevírají nahoru K bodu 26 přílohy č. 1 Karosérie účelové nástavby je vyrobena z plechů a profilů ze slitiny lehkých kovů K bodu 26 přílohy č. 1 Úchytné a úložné prvky v prostorech pro uložení požárního příslušenství jsou provedeny z lehkého kovu nebo jiného materiálu, s vysokou životností K bodu 26 přílohy č. 1 Úložné prostory pro požární příslušenství po stranách účelové nástavby mají vnitřní využitelnou hloubku nejméně 600 mm K bodu 26 přílohy č. 1 Ve vnitřních prostorech účelové nástavby určených pro uložení požárního příslušenství je použito světelného zdroje typu LED vyzařující bílé světlo. Osvětlení je umístěno na obou stranách v místě vodící lišty roletky v celé výšce tohoto prostoru účelové nástavby, má krytí nejméně IP 67 a je snadno demontovatelné. S ohledem na požadovanou mechanickou odolnost nejsou použity flexibilní samolepicí LED pásky. Osvětlení je ovládáno v závislosti na otevírání jednotlivých rolet K bodu 26 přílohy č. 1 Účelová nástavba s ohledem na charakter předpokládaného nasazení CAS ve složitých terénních podmínkách není vybavena stupačkami ani jinými plochami nebo karosářskými prvky, které lze jako stupačku použít nebo které omezující přístup hasiče k CAS ze země. Požární příslušenství je v postranních a v zadní skříni účelové nástavby uloženo tak, aby jej bylo možné vyjímat a vkládat ze země, bez potřeby užití stupaček K bodu 28 přílohy č. 1 Zařízení prvotního zásahu tvoří průtokový naviják s hadicí podle ČSN EN 1947 v délce 60 m a pevně připojenou k vysokotlaké části požárního čerpadla a k proudnici pro hašení vodou i pěnou s plynule nastavitelným tvarem proudu a s odnímatelným nástavcem na těžkou pěnu. Průtokový naviják je vybaven hadicí stálého tvaru, která umožňuje plný průtok i při neúplném odvinutí. Průtokový naviják je vybaven naváděcími válečky. Průtokový naviják je umístěn v pravé zadní části účelové nástavby K bodu 28 přílohy č. 1 Účelová nástavba je v horní části vybavena lafetovou proudnicí s plynule nastavitelným tvarem proudu a se jmenovitým výkonem l.min -1, délkou účinného dostřiku plným proudem nejméně 50 m a s nastavitelným průtokem od 800 do 2000 l.min -1. Lafetová proudnice je řešena jako odnímatelná s napojením na příslušný propojovací prvek umístěný na horní pochůzné ploše účelové nástavby. Lafetová proudnice je konstruována zároveň jako přenosná, stativ (podstavec) pro přenosnou lafetovou proudnici je součástí dodávky K bodu 28 přílohy č. 1 4/14

5 Průtokový naviják vysokotlaké části požárního čerpadla je vybaven elektrickým pohonem pro zpětné navíjení hadice s možností nouzového ručního navíjení K bodu 30 přílohy č. 1 Žebřík pro výstup na střechu účelové nástavby je svařovaný a je umístěn na zadní straně účelové nástavby vpravo. Žebřík je ve své horní části vybaven nášlapnou plošinkou, která vymezuje prostor mezi žebříkem a účelovou nástavbou při sklopení K bodu 35 přílohy č. 1 Oranžová blikající světla na zadní stěně účelové nástavby jsou v provedení LED a jsou sdružena do jednoho celku, v počtu nejméně osmi světelných zdrojů. Ovládání je umístěno v kabině CAS v dosahu řidiče a v místě obsluhy čerpacího zařízení K bodu 36 přílohy č. 1 Pro barevnou úpravu CAS je použita bílá barva RAL 9003 a červená barva RAL K bodu 36 přílohy č. 1 Na zadní straně karosérie účelové nástavby je v souladu s předpisem EHK 48/2008 umístěno úplné obrysové značení v barvě červené, na obou bočních stranách karosérie účelové nástavby a kabiny osádky je v celé délce bílého zvýrazňujícího pruhu, vedoucího i přes roletky, umístěno liniové značení v barvě bílé. Výška bílého zvýrazňujícího pruhu včetně výšky liniového značení podle EHK 48 je nejvíce 350 mm K bodu 37 přílohy č. 1 V bílém zvýrazňujícím vodorovném pruhu na obou předních dveřích kabiny osádky je umístěn nápis s označením dislokace jednotky. V prvním řádku je text SBOR DOBROVOLNÝCH HASIČŮ, v druhém řádku je název obce ZBÝŠOV K bodu 39 přílohy č. 1 Na pravé straně zadní části karoserie je umístěn nápis s textem ve třech řádcích s černým písmem na bílé ploše o výšce písma 14 mm. V prvním řádku je text POŘÍZENO S PŘISPĚNÍM, v druhém řádku je FONDU ZÁBRANY ŠKOD a ve třetím řádku je ČESKÉ KANCELÁŘE POJISTITELŮ K bodu 42 přílohy č. 1 Na přední části karosérie kabiny osádky pod předním oknem je umístěn nápis HASIČI o výšce písma 100 až 200 mm K bodu 37 a 42 přílohy č. 1 Veškeré nápisy jsou provedeny kolmým bezpatkovým písmem, písmeny velké abecedy K bodu 2 přílohy č. 3 Vysokotlaká část požárního čerpadla pracuje se jmenovitým tlakem 4,0 MPa a jmenovitým průtokem nejméně 150 l.min K bodu 8 přílohy č. 3 Diferenciály hnacích náprav jsou vybaveny uzávěrkou diferenciálu nebo obdobným zařízením, které lze ovládat jednotlivě, a nezávisle na zapínání přední nápravy K bodu 8 přílohy č. 3 Nápravy jsou uspořádány 4 x 4, pohon přední nápravy je odpojitelný nebo připojitelný K bodu 9 přílohy č. 3 Čerpací jednotka s obslužným místem je umístěna v zadní skříni účelové nástavby a s ohledem na předpokládané nasazení CAS v terénních podmínkách bez vodorovných nástupních ploch jsou veškeré ovládací a kontrolní prvky dostupné ze země bez potřeby stupaček nebo jiných karosářských prvků, které lze jako stupačku použít, a to ve výši nejvíce 1800 mm od země. Konstrukce požárního čerpadla vylučuje únik vody při jeho zapnutí. 5/14

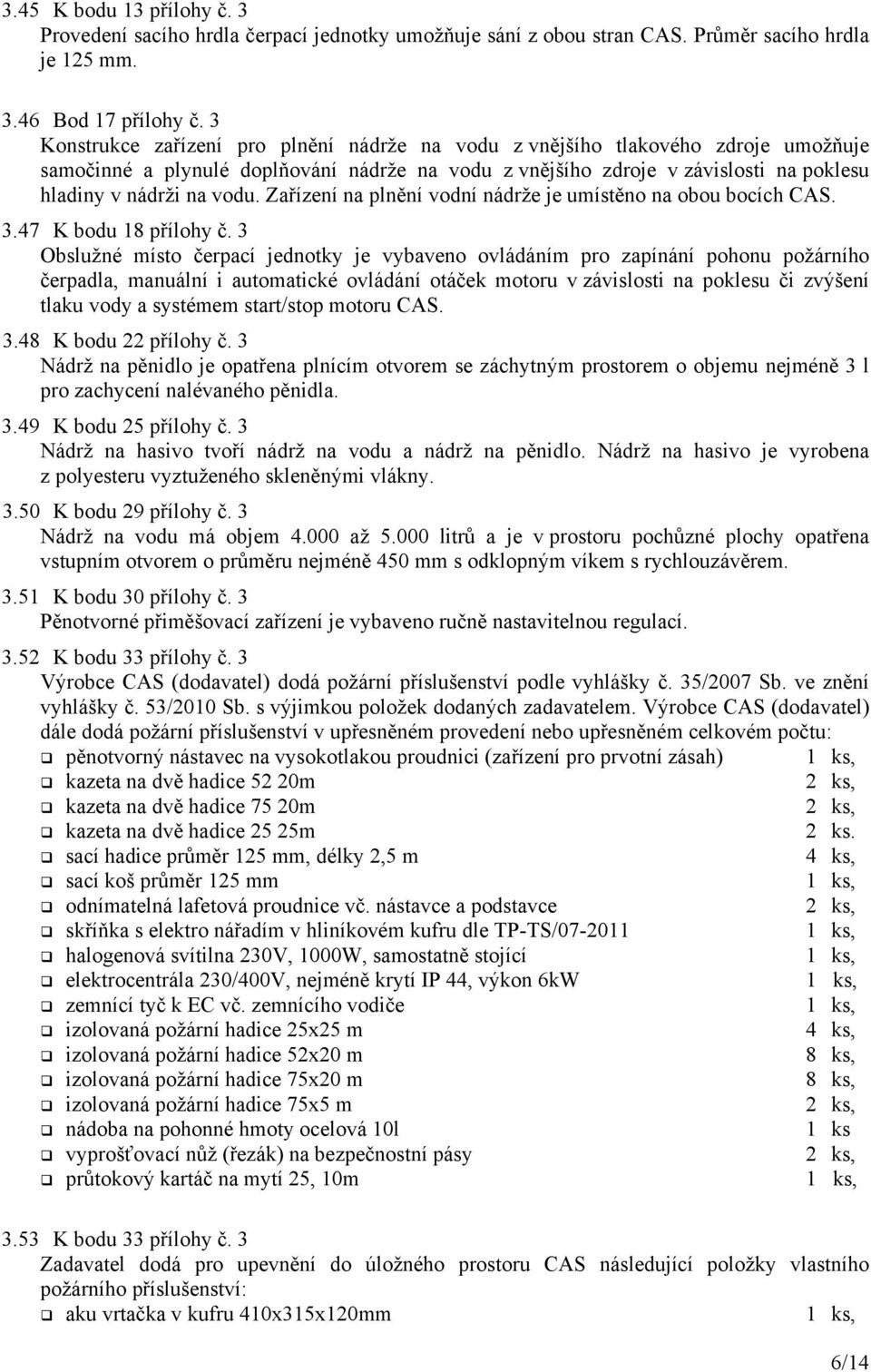

6 3.45 K bodu 13 přílohy č. 3 Provedení sacího hrdla čerpací jednotky umožňuje sání z obou stran CAS. Průměr sacího hrdla je 125 mm Bod 17 přílohy č. 3 Konstrukce zařízení pro plnění nádrže na vodu z vnějšího tlakového zdroje umožňuje samočinné a plynulé doplňování nádrže na vodu z vnějšího zdroje v závislosti na poklesu hladiny v nádrži na vodu. Zařízení na plnění vodní nádrže je umístěno na obou bocích CAS K bodu 18 přílohy č. 3 Obslužné místo čerpací jednotky je vybaveno ovládáním pro zapínání pohonu požárního čerpadla, manuální i automatické ovládání otáček motoru v závislosti na poklesu či zvýšení tlaku vody a systémem start/stop motoru CAS K bodu 22 přílohy č. 3 Nádrž na pěnidlo je opatřena plnícím otvorem se záchytným prostorem o objemu nejméně 3 l pro zachycení nalévaného pěnidla K bodu 25 přílohy č. 3 Nádrž na hasivo tvoří nádrž na vodu a nádrž na pěnidlo. Nádrž na hasivo je vyrobena z polyesteru vyztuženého skleněnými vlákny K bodu 29 přílohy č. 3 Nádrž na vodu má objem až litrů a je v prostoru pochůzné plochy opatřena vstupním otvorem o průměru nejméně 450 mm s odklopným víkem s rychlouzávěrem K bodu 30 přílohy č. 3 Pěnotvorné přiměšovací zařízení je vybaveno ručně nastavitelnou regulací K bodu 33 přílohy č. 3 Výrobce CAS (dodavatel) dodá požární příslušenství podle vyhlášky č. 35/2007 Sb. ve znění vyhlášky č. 53/2010 Sb. s výjimkou položek dodaných zadavatelem. Výrobce CAS (dodavatel) dále dodá požární příslušenství v upřesněném provedení nebo upřesněném celkovém počtu: pěnotvorný nástavec na vysokotlakou proudnici (zařízení pro prvotní zásah) kazeta na dvě hadice 52 20m kazeta na dvě hadice 75 20m kazeta na dvě hadice 25 25m 2 ks. sací hadice průměr 125 mm, délky 2,5 m sací koš průměr 125 mm odnímatelná lafetová proudnice vč. nástavce a podstavce skříňka s elektro nářadím v hliníkovém kufru dle TP-TS/ halogenová svítilna 230V, 1000W, samostatně stojící elektrocentrála 230/400V, nejméně krytí IP 44, výkon 6kW zemnící tyč k EC vč. zemnícího vodiče izolovaná požární hadice 25x25 m izolovaná požární hadice 52x20 m 8 ks, izolovaná požární hadice 75x20 m 8 ks, izolovaná požární hadice 75x5 m nádoba na pohonné hmoty ocelová 10l 1 ks vyprošťovací nůž (řezák) na bezpečnostní pásy průtokový kartáč na mytí 25, 10m 3.53 K bodu 33 přílohy č. 3 Zadavatel dodá pro upevnění do úložného prostoru CAS následující položky vlastního požárního příslušenství: aku vrtačka v kufru 410x315x120mm 6/14

7 cestářské koště s násadou dalekohled binokulární detekční přístroj hořlavých plynů a par typ TETRA 3 vč. nabíječe dřevorubecká lopatka, délka 800 mm dřevorubecká sekera délky 1000 mm dřevorubecká helma HUSQVARNA dýchací přístroj kompletní typ PA90, výrobce DRÄGER džberová stříkačka 20 l na záda typ ERMAK 20 ejektor ležatý THT hadicový (přejezdový) můstek hadicový držák (vazák) v obalu hliníkové hrablo vyprošťovací nástroj typu Hooligan délky 920 mm HVZ motorová pohonná jednotka LUKAS PS5R vč. DSH20 a VT hadice 2x20m HVZ přímočarý rozpínací teleskopický nástrol LUKAS LTR 3,5 820 EN HVZ rozpínací nástroj LUKAS LSP 40 EN HVZ stříhací nástroj LUKAS LS 301 EN HVZ ruční pohonná jednotka LUKAS vč. VT hadice 5m HVZ sada řetězových úvazků v kufru 460x370x150mm hydrantový nástavec hydraulický hever pístový 8t IFEX 3000 zádový vč. tlakové lahve 2 litry, 300bar a pistole kanálová rychloucpávka pro opakované použití, typ: OKR 4040S kanálový krtek 75 vč. nástavců, typ: AWG kalhoty na brodění - do přepravky kalové čerpadlo elektrické 400V, B75, KDFU 80, SIGMA kalové čerpadlo elektrické C52, SEPTIK s1-04 m2007-1, CZ PUMPY kartuše smáčedla kartušový přiměšovač, typ: RAMBOMIX 02 kbelík 10 l klíč k nadzemnímu hydrantu klíč k podzemnímu hydrantu klíč na hadice a armatury 75/52 klíč na sací hadice kombinovaná proudnice 52 typ GALAXIE, výrobce POKADOR kombinovaná proudnice 25 typ TAJFUN PROFI, výrobce P&H krumpáč ocelový s násadou kufr na drobné příslušenství k HVZ, 460x370x150mm kufr na drobné příslušenství, 460x370x150mm kufru s magnet. výstražnými světly oranžové barvy 455x375x65mm TORMIN kufr s příslušenstvím k MŘP, 460x370x150mm kufr s příslušenstvím pro DN, 460x370x150mm kufr s nářadím, 460x370x150mm lano pracovní 30m lékárnička velikost III v batohu 450x620x300 mm lezecké vybavení do přepravky lopata s násadou megafon, typ: ER 3007 motorová kotoučová (rozbrušovací) pila HUSQVARNA motorová řetězová pila 372 XP, HUSQVARNA motykosekera nádoba na pohonné hmoty a olej k motorové pile 6/2,5 L nádoba na úkapy, 7litrů, 600x430x50 typ: REO-AMOS náhradní tlaková láhev k dýchacímu přístroji 6,9 litrů, 300 bar, 6 ks, 3 ks, 7/14

8 náhradní kotouč k rozbrušovací pile podkládací klín, typ: ZUMRO RAPID STAIR neplynotěsný ochranný oblek SUNIT IV, v obalu nízkoprůtažné lano typu A 30 m nízkoprůtažné lano typu A 60 m objímka na hadice 52 v obalu objímka na hadice 75 v obalu ochranný oblek proti sálavému teplu OL 2, v obalu ochranné štíty při vyprošťování při DN v obalu, 600x400x7 opasek polohovací ALPIN-BUPEX AP1/1 páčidlo hákové 800mm pákové kleště štípací palice 5 kg vč. násady papírové ručníky (balení) pěnotvorná proudnice na střední pěnu typ Q13, výrobce THZ pěnotvorná proudnice na těžkou pěnu P6 ploché páčidlo, délka 1000 mm plovoucí čerpadlo typ AQUAFAST 6k, výrobce KAWASAKI požární sekera bourací prahová opěra nastavitelná typ: LUKAS LRS-C prodlužovací kabel 230 V na navijáku 25 m prodlužovací kabel 400 V na navijáku 25 m protichemický ochranný oděv typu 3, TYVEC proudnice 52 s uzávěrem proudnice 75 přechod 110/75 přechod 125/110 přechod 52/25 přechod 75/52 přenosný hasicí přístroj CO 2 89B přenosný hasicí přístroj práškový 34A183B přenosný kulový kohout 75 přenosný přiměšovač přenosný záchr. a zásah. žebřík, 3 osoby nastavovací TAUCHMAN profi AI/HNN přetlakový ventil, typ: AWG přetlakový ventilátor PAPIN 350, ZAHAS přikrývka (deka) v obalu pytel polyetylénový na kontaminovaný sorbent redukční ventil ke zvedacím vakům vč. VT hadice 5m v kufru rozdělovač 52 rozdělovač 75 ruční radiostanice typ TP700, výrobce HYT ruční svítilna s dobíjecími akumulátory SURVIVOR LED ATEX rukavice lékařské pro jednorázové použití nesterilní rukavice proti tepelným rizikům řezač oken typ: GLAS-EX sací nástavec na pěnidlo savička přiměšovače sběrač 2 x 75 se zpětnou klapkou sada kominického náčiní - do přepravky sada pro likvidaci hmyzu - do přepravky sada sorbentních textilií - do přepravky skládací dopravní kužely LED skříňka s nástroji 3 ks, 6 ks, 5 ks, 6 ks, 15 ks, 3 ks, 8/14

9 sorbent v pytli 10kg stabilizační vzpěry šavlová pila v kufru 680x290x125mm teleskopický žebřík 3,8m, typ: EXTOP PREMIUM tekuté mýdlo 500 ml termofólie 2x2 m termokamera FLIR i7 v kufru 395x320x130 trhací hák nastavovací, kovový, délka 5 m vak na zesnulé ventilové lano na vidlici vidle s násadou výstražná reflexní vesta HASIČI výstražná rukávová páska VZ VRVN vysavač na hmyz STIHL SH 86 vč. nástavců a příslušenství vytyčovací červenobílá páska 500 m záchranná a evakuační nosítka - páteřová deska SCOOP 65 EXL, FERNO záchranný kyslíkový přístroj MEDISECT zachycovač airbagů řidiče osobního automobilu, typ: HABERCORN - v obalu záchytné lano na vidlici zastavovací terče zvedací vak pneumatický na 5t tun, typ: SLK6, 300x300x25 zvedací vak pneumatický na 12t tun, typ: SLK14, 450x450x25 6 ks, 3.54 K bodu 33 přílohy č. 3 Rozměrné požární příslušenství s výjimkou přenosného záchranného a zásahového žebříku, sacích hadic a trhacího háku je uloženo ve dvou schránkách s odvětráním, utěsněným dnem a s víkem, vyrobených z lehkého kovu a umístěných na účelové nástavbě s výškou, která nepřesahuje výšku kabiny osádky se zvláštním výstražným zařízením. Každá schránka je uzamykatelná shodným klíčem jako k uzamykání rolet a dveře účelové nástavby. Vnitřní prostor schránky je vybaven osvětlením v provedení LED, bez použití samolepících LED pásek K bodu 33 přílohy č. 3 V účelové nástavbě a v kabině osádky CAS je úložný prostor organizován pro uložení vybraných položek požárního příslušenství následujícím způsobem: a) Pravá přední část účelové nástavby: HVZ sada řetězových úvazků v kufru kufr s příslušenstvím k DN kufr s redukčním ventilem a příslušenstvím ke zvedacím vakům RHP CO 2 RHP práškový zachycovač airbagů zvedací vaky 5t, 12t na otočném nebo vodorovném výsuvném prvku: HVZ motorová pohonná jednotka LUKAS PS5R vč. navijáku DSH20 a VT hadice 2x20m HVZ rozpínací nástroj LUKAS LSP 40 EN HVZ stříhací nástroj LUKAS LS 301 EN na svislém otočném prvku: hákové páčidlo 800 mm pákové kleště štípací 9/14

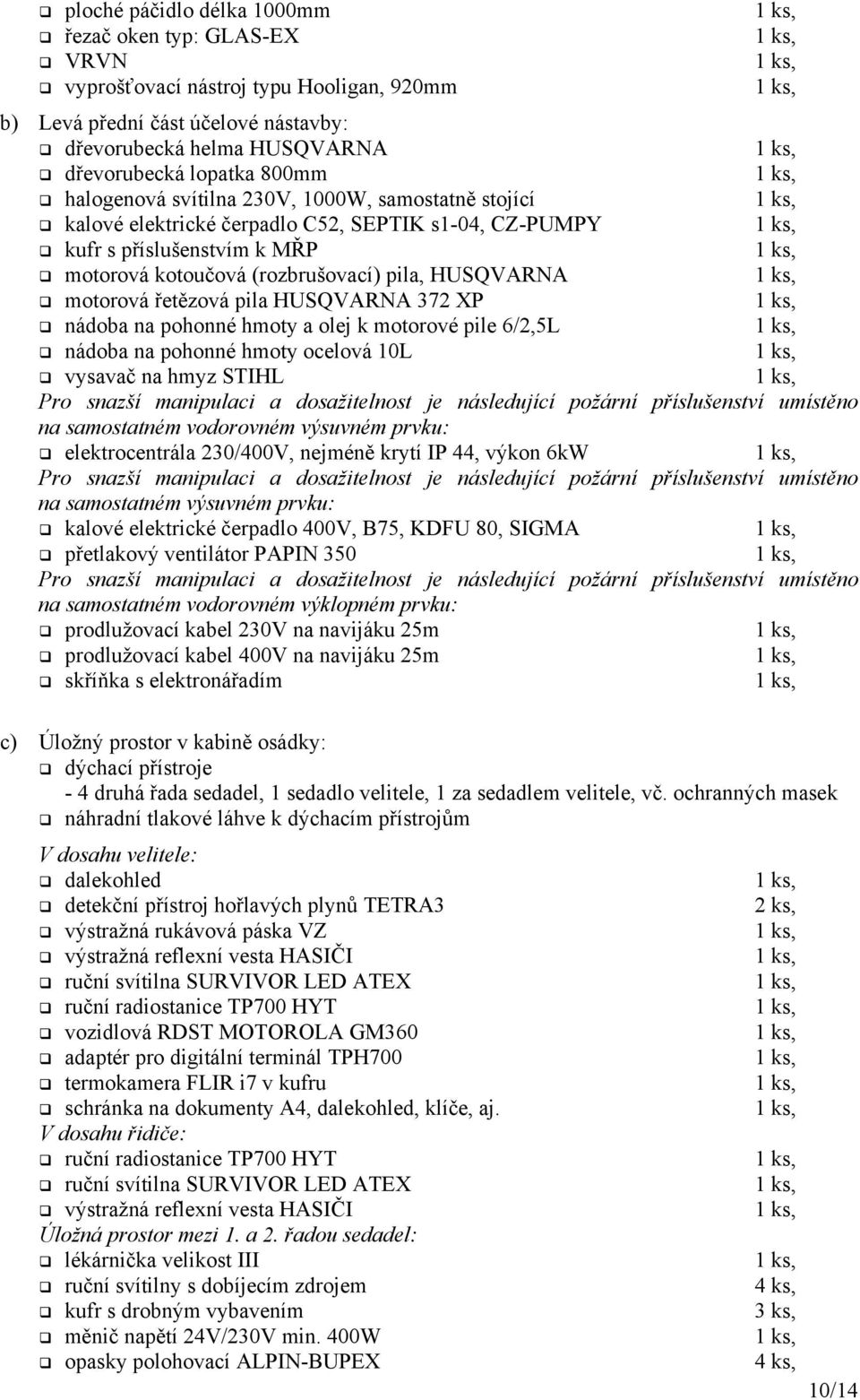

10 ploché páčidlo délka 1000mm řezač oken typ: GLAS-EX VRVN vyprošťovací nástroj typu Hooligan, 920mm b) Levá přední část účelové nástavby: dřevorubecká helma HUSQVARNA dřevorubecká lopatka 800mm halogenová svítilna 230V, 1000W, samostatně stojící kalové elektrické čerpadlo C52, SEPTIK s1-04, CZ-PUMPY kufr s příslušenstvím k MŘP motorová kotoučová (rozbrušovací) pila, HUSQVARNA motorová řetězová pila HUSQVARNA 372 XP nádoba na pohonné hmoty a olej k motorové pile 6/2,5L nádoba na pohonné hmoty ocelová 10L vysavač na hmyz STIHL na samostatném vodorovném výsuvném prvku: elektrocentrála 230/400V, nejméně krytí IP 44, výkon 6kW na samostatném výsuvném prvku: kalové elektrické čerpadlo 400V, B75, KDFU 80, SIGMA přetlakový ventilátor PAPIN 350 na samostatném vodorovném výklopném prvku: prodlužovací kabel 230V na navijáku 25m prodlužovací kabel 400V na navijáku 25m skříňka s elektronářadím c) Úložný prostor v kabině osádky: dýchací přístroje - 4 druhá řada sedadel, 1 sedadlo velitele, 1 za sedadlem velitele, vč. ochranných masek náhradní tlakové láhve k dýchacím přístrojům V dosahu velitele: dalekohled detekční přístroj hořlavých plynů TETRA3 výstražná rukávová páska VZ výstražná reflexní vesta HASIČI ruční svítilna SURVIVOR LED ATEX ruční radiostanice TP700 HYT vozidlová RDST MOTOROLA GM360 adaptér pro digitální terminál TPH700 termokamera FLIR i7 v kufru schránka na dokumenty A4, dalekohled, klíče, aj. V dosahu řidiče: ruční radiostanice TP700 HYT ruční svítilna SURVIVOR LED ATEX výstražná reflexní vesta HASIČI Úložná prostor mezi 1. a 2. řadou sedadel: lékárnička velikost III ruční svítilny s dobíjecím zdrojem kufr s drobným vybavením měnič napětí 24V/230V min. 400W opasky polohovací ALPIN-BUPEX 3 ks, 10/14

11 ruční radiostanice TP700 HYT záchranná evakuační nosítka SCOOP 65 EXL, FERNO Úložný prostor pod druhou řadou sedadel: ovládání lanového navijáku povinná výbava vozidla d) Úložný prostor v zadní části účelové nástavby (prostor s požárním čerpadlem): klíče na sací hadice klíč k nadzemnímu hydrantu na samostatném výsuvném prvku: izolované požární hadice B75 5m plovoucí čerpadlo AQUAFAST 6k sběrač 2x75 e) Pravá střední část účelové nástavby neplynotěsný ochranný oblek SUNIT IV v obalu ochranný oblek OL 2 vč. 2 párů rukavic proti tepelným rizikům f) Pravá zadní část účelové nástavby koš na dvě hadice B75 vč. dvou izolovaných hadic 75x20m koš na dvě hadice C52 vč. dvou izolovaných hadic 52x20m koš na dvě hadice D25 vč. dvou izolovaných hadic 25x25m pěnotvorný nástavec na vysokotlakou proudnici (pro prvotní zásah) přenosný přiměšovač savička přiměšovače na samostatném výsuvném prvku: sada pro hygienickou očistu 1 sada, g) Levá střední část účelové nástavby aku vrtačka v kufru kominické nářadí - do přepravky kufr s nářadím lana záchranná - do přepravky lana: pracovní 2ks, ventilová, záchytná - do přepravky sada pro likvidaci hmyzu - do přepravky sada, sada, sada, h) Levá zadní část účelové nástavby izolovaná požární hadice v kotouči 75 izolovaná požární hadice v kotouči 52 přenosný kulový ventil 75 rozdělovač 75 na samostatném výsuvném prvku: IFEX 3000 vč. TL lahve 2L 300bar a pistole kombinované proudnice 52 hydrantový nástavec a hydrantový klíč k podzemnímu hydrantu ve společné přepravce s děleným vnitřním prostorem z lehkého kovu bez víka: hadicové vazáky v obalu 11/14

12 objímky na hadice v obalu 52, 75 v obalu sada těsnění v obalu i) Střecha účelové nástavby cestářské koště vč. násady hadicové můstky hliníkové hrablo s násadou kbelík 10l krumpáč ocelový s násadou lopaty motykosekera odnímatelná lafetová proudnice vč. podstavce pěnotvorná proudnice na střední pěnu průtokový kartáč na mytí 25, 10m sací koš průměr 125mm savice průměr 125mm, 2,5m sorbent v pytli 10kg trhací hák vidle s násadou zásahový nastavovací žebřík 8 ks, 1 sada, 1 sada, Všechny výsuvné, otočné a výklopné prvky, které přesahují při použití základní obrys CAS, jsou opatřeny ze všech stran (mimo zadní strany) retro-reflexními prvky. Výklopné pomocné prvky jsou vybaveny systémem, který napomáhá bržděnému otevření prvku a zároveň napomáhá zavření prvku K bodu 33 přílohy č. 3 Drobné a vybrané požární příslušenství je uloženo v deseti přenosných přepravkách, umístěných v úložném prostoru účelové nástavby K bodu 33 přílohy č. 3 Prostorová a hmotnostní rezerva, která je určena pro uložení nadstandardního požárního příslušenství o hmotnosti nejméně 150 kg, je situována v přední pravé části účelové nástavby K bodu 33 přílohy č. 3 Do části účelové nástavby určené pro prostorovou a hmotnostní rezervu je umístěna sada hydraulického vyprošťovacího zařízení K bodu 35 přílohy č. 3 V přepravních kazetách na hadice jsou po dvou uloženy izolované požární hadice, a to čtyři kusy 52x20, čtyři kusy 75x20 a čtyři kusy 25x CAS je vybavena datovou sběrnicí, k řízení provozu účelové nástavby typu CAN-bus, s bezdotykovým monitorem, s následujícími funkcemi: záznam dat, chybový deník, maximální dosažené otáčky požárního čerpadla, diagnostika, uzavření rolet a dveří, zasunutí osvětlovacího stožáru, monitorování mezních provozních stavů na požárním čerpadle, a to tlak, otáčky, rychlost jízdy se zapnutým pomocným pohonem, signalizace zapnutí pomocného pohonu pro požární čerpadlo při jízdě, ovládání osvětlení okolí automobilu a výstražné oranžové rampy na zádi účelové nástavby z prostoru obsluhy požárního čerpadla a z kabiny osádky, automatické plnění vodní nádrže z hydrantu, automatické ukončení odvodnění požárního čerpadla, zobrazení kontrolních údajů podvozkové části a účelové nástavby včetně motohodin, otáček motoru a požárního čerpadla a mazacího tlaku, zobrazení stavu nabití akumulátorových baterií, 12/14

13 signalizace přehřátí pohonu čerpacího zařízení, akustická signalizace nízkého množství pohonných hmot a hasiva, automatické zasunutí osvětlovacího stožáru při uvolnění ruční brzdy včetně automatického vypnutí světel na osvětlovacím stožáru, zapnutí a vypnutí předních doplňkových výstražných modrých světel, automatizovaný provoz se zavodněním požárního čerpadla a tlakovou regulací, upozornění na chybnou obsluhu formou textového hlášení s akustickou signalizací), systém plánované údržby v účelové nástavbě CAS. 5. CAS je vybavena nejméně zařízením ABS. 6. Přední část kabiny osádky je v prostoru rámu podvozku vybavena elektrickým lanovým navijákem podle ČSN EN A1 s tažnou sílou ve vodorovné rovině nejméně 50 kn s úhlem náběhu β nejméně 15 a s jištěním proti přetížení, který pro montáž dodá výrobce CAS. Lanový naviják je opatřen nepromokavým obalem. V případě, že je naviják uchycen v tažných okách vozidla, bude umístěn na rámu, který umožňuje použití tažných ok i při namontovaném navijáku. 7. Přední část kabiny osádky je ve spodní části vybavena asanační lištou nebo obdobným zařízením, s nejméně 8 tryskami, napojeným na pevně zabudované potrubí od požárního čerpadla a je plně ovladatelná z místa řidiče. 8. Zadní část požární účelové nástavby je v prostoru rámu podvozku vybavena tažným zařízením pro brzděný přívěs o hmotnosti kg. 9. Obě nápravy jsou osazeny koly vybavenými pneumatikami konstruovanými pro provoz na blátě a sněhu a s výrobním označením M+S. U přední nápravy jsou použity pneumatiky s indexem nosnosti nejméně 160, indexem rychlosti nejméně K. 10. Součástí CAS je povinná výbava motorových a přípojných vozidel stanovená právním předpisem. Veškeré příslušenství potřebné pro výměnu kola je součástí dodávky, náhradní kolo k CAS je dodáno samostatně, příbalem. 11. Zpětná zrcátka CAS jsou opatřena pracovními světlomety pro osvětlení prostoru podél automobilu při jízdě vzad. Zapnutí pracovních světel je z místa strojníka (řidiče) a je nezávislé na zařazeném zpátečním rychlostním stupni. 12. V prostoru obslužného místa čerpací jednotky je umístěna vzduchová hadice o délce nejméně 3 m a vnitřním průměru hadice 6,5 mm, zakončena rychlospojkou pro vzduch a pistolí. 13. CAS je vybavena hydrodynamickým retardérem pro odlehčení brzdové soustavy s možností úplného vypnutí pro případ jízdy na kluzké vozovce. 14. CAS je vybavena nad předním oknem sluneční clonou. 15. CAS je vybavena v zadní části účelové nástavby couvací kamerou k monitorování prostoru za vozidlem z místa řidiče. Kamera je odolná vůči prachu a vodě. Monitor o minimální velikosti 7 je umístěn v zorném poli řidiče, umožňuje připojení až 3 kamer, má neoslňující obrazovku s automatickou regulací dle osvětlení. Monitor umožňuje nastavení kontrastu a jasu. Velmi citlivá barevná kamera s přísvitem infračervenými LED pro přehledný obraz i za šera, rozlišení nejméně pixelů a automatické zaostřování. Dodávka včetně kabeláže. 16. Výška CAS v nezatíženém stavu (bez osádky a hasiva a v transportní poloze) je nejvíce s ohledem na prostorové podmínky hasičské zbrojnice 3100 mm. 17. S ohledem na složité terénní podmínky a kopcovitý ráz krajiny, ve kterých se předpokládá provoz CAS, je pro CAS použit automobilový podvozek s jmenovitým měrným výkonem nejméně 15 kw.1000kg -1 největší technicky přípustné hmotnosti CAS. 13/14

14 18. S ohledem na možný výskyt povodní v hasebním obvodu, je CAS postavena na automobilovém podvozku s brodivostí nejméně 750 mm při pomalé jízdě klidnou vodou. Elektrická zařízení pod čárou brodění jsou v provedení vodotěsném nebo v provedení odolném vodě. Startér umožňuje opětovné spuštění motoru při brodění, a to po nejméně deseti minutách, kdy motor byl vypnut. Pokud je CAS vybavena hlavními světlomety (potkávací a dálková světla), jejichž spodní část činné plochy je níže než 100 mm nad čárou brodění, potom jsou vodotěsné a CAS je vybaven dalšími hlavními světlomety v prostoru pod předním oknem, případně nad předním oknem kabiny osádky, které po přepnutí samostatným přepínačem tvoří při brodění plnohodnotnou náhradu za hlavní světlomety. CAS současně umožňuje vypnutí denního svícení. Úložné prostory pro požární příslušenství v účelové nástavbě v prostoru pod čárou brodivosti jsou konstruovány pro rychlý samovolný odtok vody, konstrukce však omezuje vnikání vody z vnějšího okolí. 19. S ohledem na možnost nasazení požárního automobilu mimo jiné i při přípravě na mimořádné události a pří záchranných a likvidačních pracích a při ochraně obyvatelstva před a po dobu vyhlášení stavu nebezpečí, nouzového stavu, stavu ohrožení státu a válečného stavu, kdy není možné vyloučit obtíže se zásobováním jednotek požární ochrany například činidlem ad blue, případně pohonnými hmotami z veřejné distribuční sítě, konstrukce motoru umožňuje provoz: a) bez činidla ad blue, a to bez omezení výkonových parametrů a snížení životnosti motoru a bez potřeby zvýšené údržby či servisních zásahů během provozu či po jeho ukončení, b) při použití jednotného paliva označovaného podle vojenských standardů F 34 bez přidaných aditiv. Součástí dodávky takové techniky jsou veškeré potřebné součásti a případně nářadí k úpravě výfukové soustavy. V případě, kdy tyto technické podmínky nezaručuje motor podle aktuálně platné emisní normy, lze použít motor podle nižší emisní normy při plnění ostatních aktuálních předpisů pro provoz vozidla na pozemních komunikacích. Uvedený provoz musí zaručovat stanovenou životnost motoru a celé výfukové soustavy, dosavadní požadavky na servisní úkony po použití a na výkonové parametry požárního automobilu. Podrobný postup uprav potřebných k popsanému provozu je zapracován do návodu k obsluze. 20. S ohledem na: předpokládané dlouhodobé zásahy při nepříznivých klimatických podmínkách je CAS vybavena akumulátorovými bateriemi s kapacitou nejméně 180 Ah a alternátorem nejméně 28V/80A. bezpečné nastupování a vystupování v zásahovém obleku a na různé výšky postav strojníků je CAS vybavena výškově a podélně nastavitelným volantem. různé výšky postav strojníků je CAS vybavena výškově a podélně nastavitelnou odpruženou sedačkou řidiče s možností aretace nebo regulace odpružení. bezpečnou obslužnost, jsou veškeré výsuvné, vyklápěcí, otáčecí prvky vybaveny zámkem/aretací, kterou lze ovládat jednou rukou. bezpečnost zasahujících hasičů, je pochůzná střecha účelové nástavby osvětlena svítidly typu LED bílé barvy, pro vnější použití, automaticky zapínatelnými při spuštění nástupního žebříku. Nebudou využity samolepící LED pásky. vyšší životnost čerpacího zařízení, je CAS vybavena samočinnou vývěvou, která se při ztrátě vodního sloupce v průběhu sání zapne a po nasání vodního sloupce vypne. složitost terénu v hasebním obvodu jednotky, zachování vyšší stability CAS při jízdě, vyšší živostnost odpružení zadní nápravy, je podvozková část CAS vybavena pneumatickým nebo kombinovaným odpružením minimálně zadní nápravy s ovládáním umístěným v dosahu řidiče. zabezpečení osobních věcí hasičů je v kabině osádky uzamykatelná schránka na osobní věci o velikosti nejméně 300x200x200mm, umístěna v prostoru mezi první a druhou řadou sedadel, přístupná z druhé řady sedadel. 14/14

15 dlouhodobé zásahy v zimním období je prostor čerpacího zařízení vybaven nezávislým topením, nebo je vyhříváno přímo čerpací zařízení. zásahy na lesních komunikacích je prostor mezi kabinou osádky a účelovou nástavbou překrytý spoilery, které brání zachycení větví do tohoto prostoru. Sklopení kabiny je umožněno bez demontáže těchto spoilerů. dodržení základních hygienických podmínek je CAS vybavena v prostoru nástavby místem, které tvoří vertikální výsuvný prvek se zásobníkem na tekuté mýdlo 500ml, zásobníkem na desinfekční prostředek, papírové ručníky a vodovodní přívod napojený na vodní nádrž CAS sloužící k oplachu rukou. převážně příkré zalesněné svahy v hornatém prostředí je CAS schopna statické stability při bočním náklonu nejméně 30, doloženým ověřenou kopií protokolu o zkoušce. komplikovaný jízdní profil komunikací nižších tříd je CAS vybavena automatickou převodovkou bez spojkového pedálu, s možností manuálního volení rychlostí. bezpečnost při jízdě k mimořádným událostem, je CAS vybavena podtlakovou houkačkou. 21. Výfukové potrubí je vyvedeno do obrysu vozidla na levé straně, za řidičem, v dolní části CAS. 22. Pro výrobu CAS se používá pouze nový, dosud nepoužitý automobilový podvozek, který není starší 24 měsíců a pro účelovou nástavbu pouze nové a originální součásti. 23. Technická životnost CAS je nejméně 16 let, a to při běžném provozu u jednotky požární ochrany s ročním kilometrovým průběhem do km. Po celou tuto dobu je CAS plně funkční. 24. Všechny položky požárního příslušenství a všechna zařízení použita pro montáž do CAS splňují obecně stanovené bezpečnostní předpisy a jsou doložena návodem a příslušným dokladem (homologace, certifikát, prohlášení o shodě apod.). 25. Pokud jsou v těchto technických podmínkách uvedeny odkazy na jednotlivá obchodní jména, zvláštní označení podniků, zvláštní označení výrobků, výkonů nebo obchodních materiálů, které platí pro určitý podnik nebo organizační jednotku za příznačné, patenty a užitné vzory, umožňuje zadavatel použití i jiných technických a kvalitativně obdobných řešení. Variantní řešení se nepřipouští. 15/14
