1 REALIZACE ENERGETICKÝCH ÚSPOR V OBJEKTU ZŠ KRÁTKÁ PRŮVODNÍ ZPRÁVA SOUHRNNÁ TECHNICKÁ ZPRÁVA TECHNICKÁ ZPRÁVA DOKUMENTACE STAVBY Objekt: 1. ZÁKLADNÍ ŠKOLA, KRÁTKÁ Adresa: KRÁTKÁ , KLÁŠTEREC NAD OHŘÍ DEA ENERGETICKÁ AGENTURA, spol. s r.o. Sladkého 13, Brno Tel.: Fax: sykora@dea.cz,

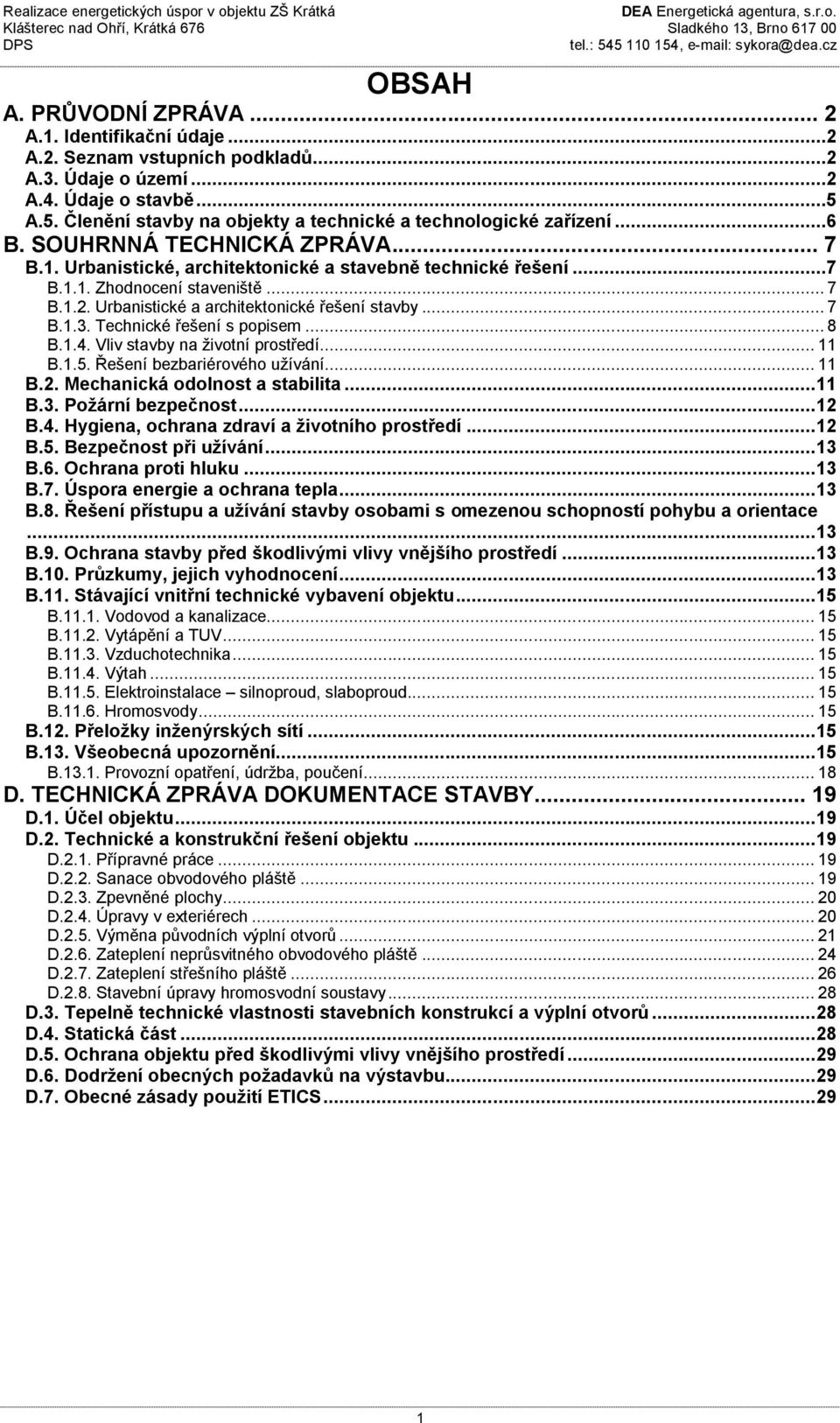

2 OBSAH A. PRŮVODNÍ ZPRÁVA... 2 A.1. Identifikační údaje...2 A.2. Seznam vstupních podkladů...2 A.3. Údaje o území...2 A.4. Údaje o stavbě...5 A.5. Členění stavby na objekty a technické a technologické zařízení...6 B. SOUHRNNÁ TECHNICKÁ ZPRÁVA... 7 B.1. Urbanistické, architektonické a stavebně technické řešení...7 B.1.1. Zhodnocení staveniště... 7 B.1.2. Urbanistické a architektonické řešení stavby... 7 B.1.3. Technické řešení s popisem... 8 B.1.4. Vliv stavby na životní prostředí B.1.5. Řešení bezbariérového užívání B.2. Mechanická odolnost a stabilita B.3. Požární bezpečnost B.4. Hygiena, ochrana zdraví a životního prostředí B.5. Bezpečnost při užívání B.6. Ochrana proti hluku B.7. Úspora energie a ochrana tepla B.8. Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace B.9. Ochrana stavby před škodlivými vlivy vnějšího prostředí B.10. Průzkumy, jejich vyhodnocení B.11. Stávající vnitřní technické vybavení objektu B Vodovod a kanalizace B Vytápění a TUV B Vzduchotechnika B Výtah B Elektroinstalace silnoproud, slaboproud B Hromosvody B.12. Přeložky inženýrských sítí B.13. Všeobecná upozornění B Provozní opatření, údržba, poučení D. TECHNICKÁ ZPRÁVA DOKUMENTACE STAVBY D.1. Účel objektu D.2. Technické a konstrukční řešení objektu D.2.1. Přípravné práce D.2.2. Sanace obvodového pláště D.2.3. Zpevněné plochy D.2.4. Úpravy v exteriérech D.2.5. Výměna původních výplní otvorů D.2.6. Zateplení neprůsvitného obvodového pláště D.2.7. Zateplení střešního pláště D.2.8. Stavební úpravy hromosvodní soustavy D.3. Tepelně technické vlastnosti stavebních konstrukcí a výplní otvorů D.4. Statická část D.5. Ochrana objektu před škodlivými vlivy vnějšího prostředí D.6. Dodržení obecných požadavků na výstavbu D.7. Obecné zásady použití ETICS

3 A.1. Identifikační údaje A.1.1 A.1.2 A.1.3 Údaje o stavbě a) Název stavby A. PRŮVODNÍ ZPRÁVA Zpracována dle vyhlášky č. 62/2013 Sb. REALIZACE ENERGETICKÝCH ÚSPOR V OBJEKTU ZŠ KRÁTKÁ b) Místo stavby Klášterec nad Ohří, ulice Krátká 676. Parc. č. 1730/148. Údaje o stavebníkovi a) Název (jméno) stavebníka Město Klášterec nad Ohří, nám. Dr. Edvarda Beneše 85, Údaje o zpracovateli projektové dokumentace a) Generální projektant DEA ENERGETICKÁ AGENTURA, spol. s.r.o. Benešova 425, Modřice. IČO b) Autorizovaná osoba Ing. Ivan Komínek, ČKAIT c) Stavební část Tomáš Sýkora, tel.: , sykora@dea.cz d) Požárně bezpečnostní řešení (převzato z DSP) Ing. Briežniková, autorizovaný inženýr PBS A.2. Seznam vstupních podkladů a) Základní informace o rozhodnutích nebo opatřeních, na jejichž základě byla stavba povolena Souhlas s provedením ohlášené stavby byl vydán dne , pod číslem jednacím SÚ/13862/2011 b) Základní informace o dokumentaci, na jejímž základě byla zpracována Podkladem pro zpracování byla dokumentace pro stavební povolení (DSP) z května 2010 zpracovaná firmou 4D PROJEKT s.r.o. pod zakázkovým číslem J32. c) Ostatní podklady Dalším podkladem byla prohlídka stavby s pořízením fotodokumentace. A.3. Údaje o území a) Rozsah řešeného území Řešené území je vymezeno areálem ZŠ Krátká. Areál školy je oplocen. 2

4 b) údaje o ochraně území podle jiných právních předpisů Stavba nepodléhá ochraně podle jiných právních předpisů (památková rezervace, památková zóna, záplavové území apod.). c) Údaje o odtokových poměrech Odtokové poměry se stavbou nemění. d) Údaje o souladu s územně plánovací dokumentací Jedná se o regeneraci opláštění stávající budovy, dokumentace nepředpokládá vybudování přístavby nebo nástavby. e) Údaje o souladu s územním rozhodnutím a se stavebním povolením Dokumentace je v souladu s pravomocným souhlasem s provedením ohlášené stavby. f) Údaje o dodržení obecných požadavků na využití území Viz bod d). g) Údaje o splnění požadavků dotčených orgánů Na základě stanoviska Krajského úřadu Ústeckého kraje, odbor ŽPZ a odbor RR je u všech zateplovaných budov se zachovalými ventilačními otvory v podstřeší, resp. v atikách, nezbytné zachovat všechny tyto ventilační otvory a jejich přístupnost pro případný výskyt netopýrů či hnízdění rorýse obecného nebo zajistit v odpovídajícím rozsahu jejich náhradu (prefabrikáty s otvory, budky pro rorýsy obecné a netopýry) viz metodické instrukce k dispozici na např. - způsob navrženého řešení musí být uveden v technické dokumentaci předkládaného projektu. V případě, že před zahájením stavebních prací nebo v jejich průběhu bude zjištěn výskyt netopýrů nebo rorýse obecného, musí žadatel neprodleně pozastavit stavební práce a tuto skutečnost ohlásit a projednat s příslušným orgánem ochrany přírody a krajiny. Práce dle projektové dokumentace budou prováděny za následujících podmínek: a) V případě zahájení prací před začátkem hnízdění rorýse obecného ( ): Před samotným zahájením prací (pokud začnou před začátkem hnízdního období) budou na jednotlivé odkryté větrací otvory umístěny zábrany (z perlinky), které umožní případným živočichům odlet z dutiny, ale zamezí jejich přístupu zpět. b) V případě zahájení prací v době hnízdění rorýse obecného ( ) budou odkryté větrací otvory v atikových panelech ponechány nezakryté až do doby jejich odletu, na lešení nebude instalována v horních patrech (minimálně dvě patra a atika) ochranná síť, zabraňující znečištění. Pracovní doba ve dvou nejvyšších patrech bude omezena na dobu od 8:00 do 15:00 hodin a realizace ETICS na atice, spolu se zakrytím vletových otvorů bude provedena po vyhnízdění rorýsů (po 10. 8). 3

5 c) Na budovu budou instalovány budky s odpovídajícími rozměry pro poskytnutí potenciální možnosti hnízdění druhu rorýs obecný (Apus apus) s vletovými otvory. Minimální rozměry vletového otvoru: šířka 70 mm, výška 35 mm. Pro každý vletový otvor je třeba zajistit prostor pro hnízdění o těchto minimálních rozměrech: šířka 300 mm, výška 160 mm a hloubka 200 mm. Budky budou instalovány na atikové panely, v každém případě však minimálně 5 m nad úroveň upraveného terénu. Budky budou instalovány nejpozději před kolaudací stavby. Namontována bude 1 budka na každých 20 ks zaslepených atikových otvorů, vždy min. 1 ks na příslušnou fasádu. Budky budou ke konstrukci obvodových panelů kotveny přes ocelové L profily. d) Budky doporučujeme v období, kdy hnízda nebudou obsazena (podzim, zima), čistit od staré vystýlky. Zvyšuje se tak pravděpodobnost, že v další sezóně rorýs zahnízdí na stejném místě. V případě, že hnízda nebudou tímto způsobem udržována, po dvou až třech letech hnízdo pravděpodobně nebude obsazeno z důvodu nedostatku místa v hnízdišti. Za tímto účelem navrhuje v horní ploše budek zřídit otevíratelné kryty - na každých 300 mm šířky budky připadne 1 otevíratelný kryt. e) Výskyt netopýrů: V případě výskytu letní kolonie je nutné načasovat práce do období dostatečně před porody nebo po osamostatnění mláďat, tj. přibližně od konce srpna do poloviny dubna. V případě výskytu zimujících netopýrů mohou být práce provedeny pouze v období od dubna do října. Před samotným zahájením prací budou na jednotlivé odkryté větrací otvory umístěny zábrany (z perlinky), které umožní případným živočichům odlet z dutiny, ale zamezí jejich přístupu zpět. Ztrátu úkrytu je vhodné kompenzovat tím, že do blízkosti původního úkrytu na stěnu domu umístíme netopýří budku. Použitelné jsou budky stejné jako pro rorýse, ovšem s vletovým rozměrem 30x150 mm. V případě předmětného objektu navrhujeme 3 ks budek pro netopýry. Znečišťování oken pod výletovým otvorem padajícím trusem, případně močí, lze zamezit tím, že 500 mm pod otvor nainstalujeme 100 mm širokou plechovou okapnici. h) Seznam výjimek a úlevových řešení Výjimky při stavebním řízení nebyly uplatněny. i) Seznam souvisejících a podmiňujících investic Stavba není podmíněna žádnou další investicí, nebo opatřením ani žádné investice nevyvolává. j) Seznam pozemků a staveb dotčených prováděním stavby Pozemky na nichž je umístěna stavba: Parc. č. 1730/148. Pozemky dotčené stavbou: Parc. č. 1730/1, 1730/36, 1730/49, 1730/67, 1730/149, 1730/151, 1730/155. 4

6 A.4. Údaje o stavbě a) Nová stavba nebo změna dokončené stavby Jedná se o stavební úpravy stávající budovy základní školy. Stavebními úpravami dojde k zateplení obvodového pláště, střešního pláště a k výměně oken. Nebude se zasahovat do nosné konstrukce stavby. b) Účel užívání stavby Účel užívání stávající budovy je školské zařízení základní škola. Účel užívání se stavební úpravou nemění. c) Trvalá nebo dočasná stavba Jedná se o stavbu trvalou. d) Údaje o ochraně stavby podle jiných právních předpisů Stavba se nenachází v ochranném pásmu přírodních léčivých zdrojů lázeňského města Klášterec nad Ohří a ani není chráněnou kulturní památkou. e) Údaje o dodržení technických požadavků na stavby a obecných technických požadavků zabezpečujících bezbariérové užívání stavby. Navržená stavba splňuje obecné požadavky na výstavbu stanovené vyhláškou č. 268/2009 Sb., 501/2006 Sb a 398/2009 Sb. Řešení bezbariérového užívání stavby se stavební úpravy nedotknou. f) Údaje o splnění požadavků dotčených orgánů a požadavků vyplývajících z jiných právních předpisů Viz výše. g) Seznam výjimek a úlevových řešení Výjimky nebyly uděleny. h) Navrhované kapacity stavby (zastavěná plocha, obestavěný prostor, užitná plocha, počet funkčních jednotek a jejich velikost, počet uživatelů, apod.) Zastavěná plocha: 5749,7 m 2. Plocha fasády včetně oken: 7947,83 m 2 Plocha střešního pláště zateplovaného: 4656,37 m 2 Základní předpoklady výstavby (časové údaje o realizaci stavby, členění na etapy) Předpokládáme, že na provedení stavby bude zapotřebí 5-7 měsíců. Záleží, v kterém ročním období budou zahájeny stavební práce. Stavba nebude členěna na etapy. Celé dílo bude provedeno najednou. i) Orientační náklady stavby Předpokládané náklady stavby činí 31.5 mil. Kč. 5

7 A.5. Členění stavby na objekty a technické a technologické zařízení Stavba je členě na stavební objekty dle stávajících funkčních částí. SO_01 Vstupní pavilon SO_02 Učebnicový pavilon U 1.1 SO_03 Učebnicový pavilon U 2.2 SO_04 Pavilon MVD SO_05 - Stravovací pavilon SO_06 Tělocvična SO_07 Plavecký pavilon 6

8 Zpracována dle vyhlášky č. 499/2006 Sb. B. SOUHRNNÁ TECHNICKÁ ZPRÁVA B.1. Urbanistické, architektonické a stavebně technické řešení B.1.1. Zhodnocení staveniště Staveniště se nachází v komplexu obytných budov. Sídliště má vybavenou infrastrukturu a je napojeno kompletně na inženýrské sítě. V prostoru objektu a jeho bezprostředním okolí se nenacházejí žádná ochranná pásma, kromě ochranných pásem stávajících inženýrských sítí. Celé staveniště je ohraničeno stávajícím oplocením školního areálu. U severní a východní fasády stravovacího a vstupního pavilonu bude vybudováno dočasné oplocení vymezující rozsah staveniště. Případná další ohraničená místa budou specifikována při předání staveniště před zahájením realizace stavby. Dopravní trasy jsou uvažovány po stávajících místních komunikacích, objekt je dopravně dobře přístupný ze severní strany po ulici Krátká a Polní. Pro účely vlastní revitalizace nebudou požadavky na trvalé odnětí půdy ze zemědělského půdního fondu, jedná se pouze o dočasný zábor po dobu realizace. B.1.2. Urbanistické a architektonické řešení stavby Řešeným objektem je stávající budova základní školy v ulici Krátká 676, dříve 1. ZŠ v Klášterci nad Ohří. Budova školy byla postavena v osmdesátých letech 20. století jako pavilónová stavba. Nosná konstrukce stavby je tvořena z prefabrikovaného skeletu se skrytými průvlaky, fasáda je z betonových panelů s dozdívkami. Střechy jednotlivých pavilonů jsou ploché s vnitřním odvodněním a atikami. Střechy pavilonů jsou řešeny jako dvouplášťové větrané. Střešní krytina je z asfaltových pásů. Fasádní panely a dozdívky jsou omítané vápenocementovou omítkou, sokl budov je obložen kabřincovým obkladem. Okna jsou dřevěná zdvojená nebo ocelohliníková jednoduchá, meziokenní výplně jsou vyzdívané nebo z boletických panelů. Některé fasády jsou řešeny z boletických panelů jako lehké, zavěšené - fasáda vstupního pavilonu. Na schodištích a u některých vstupů jsou ocelohliníková okna doplněna stěnami z copilitů. Stavební stav objektů je relativně dobrý, výrazné známky poškození vykazují především okenní výplně. Stav konstrukce střech byl prověřen sondami. Obvodový plášť neodpovídá současným požadovaným technickým parametrům na obvodové konstrukce budov dle ČSN (Tepelná ochrana budov - požadavky). Proto bylo rozhodnuto o provedení zateplení celého obvodového pláště školy včetně výměny výplní otvorů. Z hlediska architektonického jde především o nový výraz objektu, neboť použitím kontaktního zateplovacího systému (ETICS) dojde ke sjednocení výrazu fasády, což přispěje k výrazně kvalitnějšímu vzhledu objektu. V okenních otvorech se zvětší podíl rámu nově použitých plastových oken na celkové ploše okenní výplně. Stavebními úpravami se navíc zlepší užitné vlastnosti jednotlivých místností a prodlouží se životnost takto modernizovaného objektu. 7

9 Technické řešení modernizace vychází z použití současných obvyklých konstrukčních postupů, budou použity kvalitní ověřené materiály a certifikované systémy. B.1.3. Technické řešení s popisem Současný stav: A Pavilon vstupní: Dvoupodlažní objekt, do kterého je situován hlavní vstup do školy. Dispozičně je propojen s oběma učebnovými pavilony (D a E), s pavilonem MVD (B) a s objektem stravování (F). Na úrovni 1.NP se nachází centrální šatny pro oba stupně. Na úrovni 2NP se nachází síň tradic a kanceláře vedení školy včetně hygienického zázemí personálu včetně úklidu a místnosti pro uklízečky. Konstrukce: Prefabrikovaný skelet s keramzitbetonovými fasádními panely s dozdívkami z cihel nebo tvárnic. Střecha: Dvouplášťová větraná. Střešní krytina BITAGIT a IPA položena na panelech. Fasáda: Keramzitbetonové panely omítané. Sokl z keramického obkladu (kabřinec). Okna: Dřevěná zdvojená nebo ocelohliníková, zavěšená fasáda z boletických panelů. Dveře: Ocelové nebo ocelohliníkové. Klempířské prvky: ocelový pozinkovaný plech B Pavilon MVD: Dvoupodlažní pavilon dispozičně propojený s pavilonem CF (A) a tělocvičnou (TV). Na úrovni přízemí se nacházejí dílny (dřevo, kov, modelárna) včetně nářaďoven a tři kabinety. Na úrovni 2NP se nachází tři klubovny, studovna, čítárna s knihovnou dvě herny. Na obou podlažích se nachází hygienické zázemí včetně úklidových komor. Vertikální komunikací je dvouramenné schodiště. Konstrukce: Prefabrikovaný skelet s keramzitbetonovými fasádními panely s dozdívkami z cihel nebo tvárnic. Střecha: Dvouplášťová větraná. Střešní krytina BITAGIT a IPA položena na panelech. Fasáda: Keramzitbetonové panely omítané. Sokl z keramického obkladu (kabřinec). Okna: Dřevěná zdvojená, meziokenní výplně z boletických panelů, copilitové stěny. Dveře: Ocelové nebo ocelohliníkové. Klempířské prvky: ocelový pozinkovaný plech. C Tělocvična: Pavilon tělocvičen obsahuje dvě tělocvičny. Pavilon přímo navazuje na pavilon MVD. Součástí tělocvičny je nářaďovna. Šatnové a hygienické zázemí se nachází na úrovni 1NP pavilonu MVD (B). Konstrukce: Prefabrikovaný skelet s keramzitbetonovými fasádními panely s dozdívkami z cihel nebo tvárnic. Střecha: Dvouplášťová větraná. Střešní krytina BITAGIT a IPA položena na panelech. Fasáda: Keramzitbetonové panely omítané. Sokl z keramického obkladu (kabřinec). 8

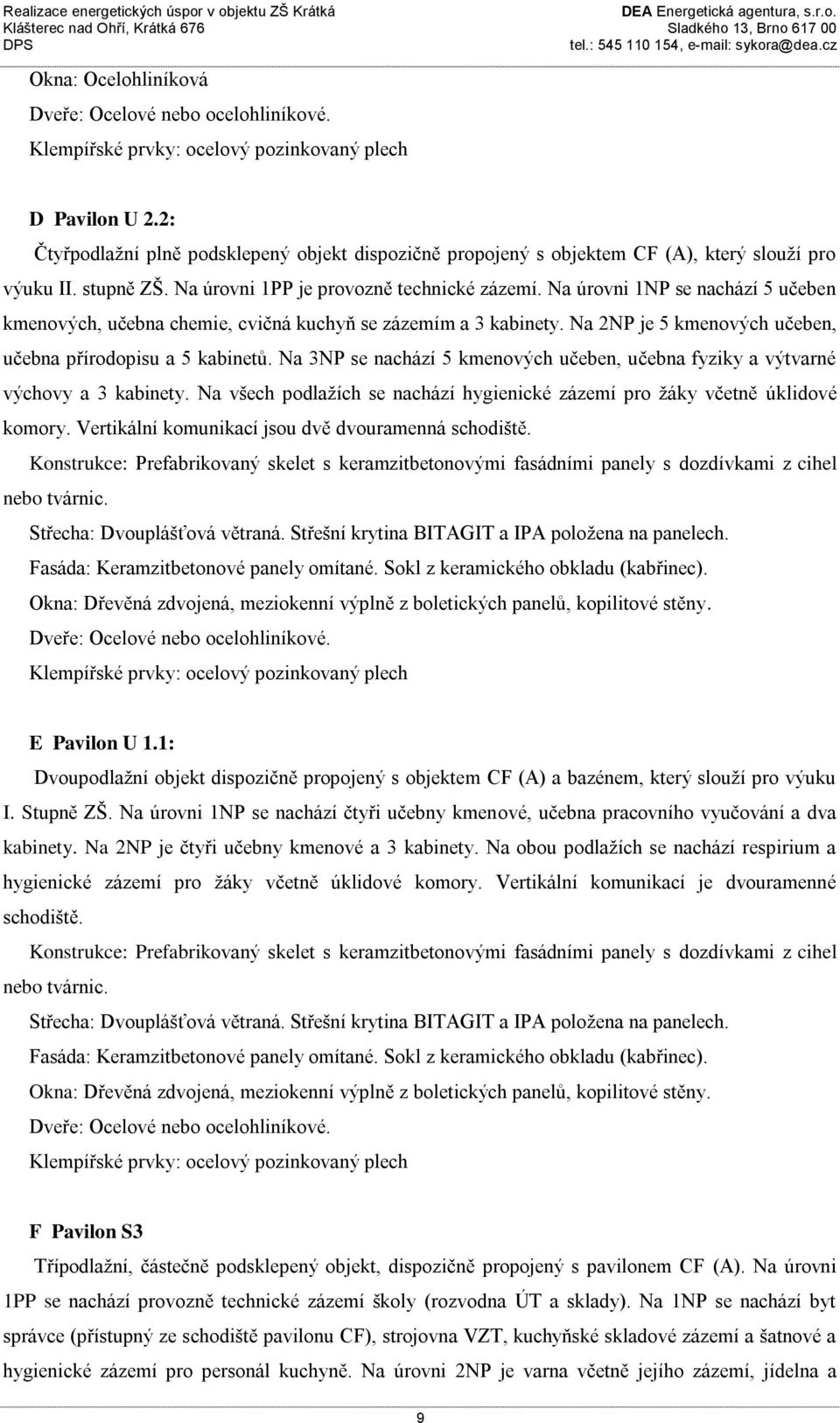

10 Okna: Ocelohliníková Dveře: Ocelové nebo ocelohliníkové. Klempířské prvky: ocelový pozinkovaný plech D Pavilon U 2.2: Čtyřpodlažní plně podsklepený objekt dispozičně propojený s objektem CF (A), který slouží pro výuku II. stupně ZŠ. Na úrovni 1PP je provozně technické zázemí. Na úrovni 1NP se nachází 5 učeben kmenových, učebna chemie, cvičná kuchyň se zázemím a 3 kabinety. Na 2NP je 5 kmenových učeben, učebna přírodopisu a 5 kabinetů. Na 3NP se nachází 5 kmenových učeben, učebna fyziky a výtvarné výchovy a 3 kabinety. Na všech podlažích se nachází hygienické zázemí pro žáky včetně úklidové komory. Vertikální komunikací jsou dvě dvouramenná schodiště. Konstrukce: Prefabrikovaný skelet s keramzitbetonovými fasádními panely s dozdívkami z cihel nebo tvárnic. Střecha: Dvouplášťová větraná. Střešní krytina BITAGIT a IPA položena na panelech. Fasáda: Keramzitbetonové panely omítané. Sokl z keramického obkladu (kabřinec). Okna: Dřevěná zdvojená, meziokenní výplně z boletických panelů, kopilitové stěny. Dveře: Ocelové nebo ocelohliníkové. Klempířské prvky: ocelový pozinkovaný plech E Pavilon U 1.1: Dvoupodlažní objekt dispozičně propojený s objektem CF (A) a bazénem, který slouží pro výuku I. Stupně ZŠ. Na úrovni 1NP se nachází čtyři učebny kmenové, učebna pracovního vyučování a dva kabinety. Na 2NP je čtyři učebny kmenové a 3 kabinety. Na obou podlažích se nachází respirium a hygienické zázemí pro žáky včetně úklidové komory. Vertikální komunikací je dvouramenné schodiště. Konstrukce: Prefabrikovaný skelet s keramzitbetonovými fasádními panely s dozdívkami z cihel nebo tvárnic. Střecha: Dvouplášťová větraná. Střešní krytina BITAGIT a IPA položena na panelech. Fasáda: Keramzitbetonové panely omítané. Sokl z keramického obkladu (kabřinec). Okna: Dřevěná zdvojená, meziokenní výplně z boletických panelů, kopilitové stěny. Dveře: Ocelové nebo ocelohliníkové. Klempířské prvky: ocelový pozinkovaný plech F Pavilon S3 Třípodlažní, částečně podsklepený objekt, dispozičně propojený s pavilonem CF (A). Na úrovni 1PP se nachází provozně technické zázemí školy (rozvodna ÚT a sklady). Na 1NP se nachází byt správce (přístupný ze schodiště pavilonu CF), strojovna VZT, kuchyňské skladové zázemí a šatnové a hygienické zázemí pro personál kuchyně. Na úrovni 2NP je varna včetně jejího zázemí, jídelna a 9

11 hygienické zázemí pro žáky. Vertikální komunikací jsou dvě dvouramenná schodiště (jedno samostatně pro kuchyni) a dva nákladní výtahy s nosností 100 a 500kg. Dvoupodlažní objekt dispozičně propojený s objektem CF (A) a bazénem, který slouží pro výuku I. stupně ZŠ. Na úrovni 1NP se nachází čtyři učebny kmenové, učebna pracovního vyučování a dva kabinety. Na 2NP jsou čtyři učebny kmenové a 3 kabinety. Na obou podlažích se nachází respirium a hygienické zázemí pro žáky včetně úklidové komory. Vertikální komunikací je dvouramenné schodiště. Konstrukce: Prefabrikovaný skelet s keramzitbetonovými fasádními panely s dozdívkami z cihel nebo tvárnic. Střecha: Dvouplášťová větraná. Střešní krytina BITAGIT a IPA položena na panelech. Fasáda: Keramzitbetonové panely omítané. Sokl z keramického obkladu (kabřinec). Okna: Dřevěná zdvojená, meziokenní výplně z boletických panelů, copilitové stěny. Dveře: Ocelové nebo ocelohliníkové. Klempířské prvky: ocelový pozinkovaný plech G Plavecká učebna (bazén) Dvoupodlažní objekt, podsklepený, dispozičně propojený s pavilonem U 1.1 (E). Na úrovni 1PP je technologické zázemí bazénu (bazénová technologie). Na 1NP se nachází vlastní bazénová hala a její zázemí (šatny, WC, zázemí plavčíka apod.) vertikální komunikací je dvouramenné schodiště. Pavilon má samostatný vstup ze severní fasády pro veřejnost. Konstrukce: Prefabrikovaný skelet s keramzitbetonovými fasádními panely s dozdívkami z cihel nebo tvárnic. Střecha: Dvouplášťová větraná. Střešní krytina BITAGIT a IPA položena na panelech. Fasáda: Keramzitbetonové panely omítané. Dřevěné obložení, Sokl z keramického obkladu (kabřinec). Okna: Dřevěná zdvojená, plastová s izolačním dvojsklem, ocelohliníková, copilitové stěny Dveře: Plastové s izolačním dvojsklem Klempířské prvky: ocelový pozinkovaný plech Stavební práce: Na základě konzultace s investorem byla navržena revitalizace v daném rozsahu: oprava dílců obvodového pláště, příprava podkladu pro zateplení aplikaci ETICS; odstranění lehké fasády z boletických panelů (vstupní pavilon) a obkladu z palubek (plavecký pavilon). vybourání meziokenní vložek a nahrazení vyzdívkou z pórobetonových tvárnic vybourání stávajících dřevěných a ocelohliníkových výplní otvorů kompletní zateplení fasád: o zateplení obvodového pláště ETICS EPS-70F / MW tl. 140 mm 10

12 o zateplení soklové části EPS 100S tl. 50 mm povrchová úprava fasád: silikonová omítka; povrchová úprava soklu: mozaiková omítka osazení nových výplní otvorů - plastová okna s izolačním dvojsklem, včetně vnějších parapetů z pozinkovaného poplastovaného plechu, vnitřní parapety budou plastové; osazení žaluzií a sítí na požadované výplně otvorů výměna vstupních dveří za nové z eloxovaných hliníkových profilů, dveře vchodové s panikovým kováním a samozavíračem s aretací, s možností napojení na elektronického vrátného, u vstupních dveří bude použito bezpečnostní zasklení s kontrastním polepem; osazení dalších nových dveří z eloxovaných hliníkových profilů a z plastu zateplení střechy: o zateplení střešního pláště tepelnou foukanou izolací z MW tl. 240 mm o střecha nad bazénem - COMBI ROOF 30M tl. 240 mm (2x30 MW EPS 100 S) o zateplení stěn atik EPS 100S tl. 50 mm o zateplení zhlaví atik XPS 50 mm o nová krytina střechy folie na bázi měkčeného PVC s PES mřížkou tl. 1,6 mm, mechanicky kotvená, oplechování střech poplastovaným plechem tl. 1,2 mm nátěr prvků na fasádě (skříně elektro, plyn apod.) reprofilace betonových povrchů fasády a rampy nový okapový chodník z betonové dlažby nové stříšky nad dva vstupy nové provedení hromosvodné soustavy jímací a svodná soustava B.1.4. Vliv stavby na životní prostředí Vzhledem k povaze stavebních prací je vliv na životní prostředí minimalizován, vzhledem k očekávaným energetickým úsporám lze vliv posuzovat jako pozitivní. Během provádění prací bude negativní vliv na okolí minimalizován běžnými bezpečnostními opatřeními. B.1.5. Řešení bezbariérového užívání Stavební úpravy nebudou mít vliv na bezbariérové řešení, které zůstane zachováno stávající. B.2. Mechanická odolnost a stabilita V průběhu regeneračních prací nedojde k zásahu do nosné konstrukce objektu. Mechanická odolnost a stabilita objektu tak nebude dotčena. Dále v textu bude popsána statická opatření související s aplikací zateplovacího systému, s kotvením výplní otvorů atd. 11

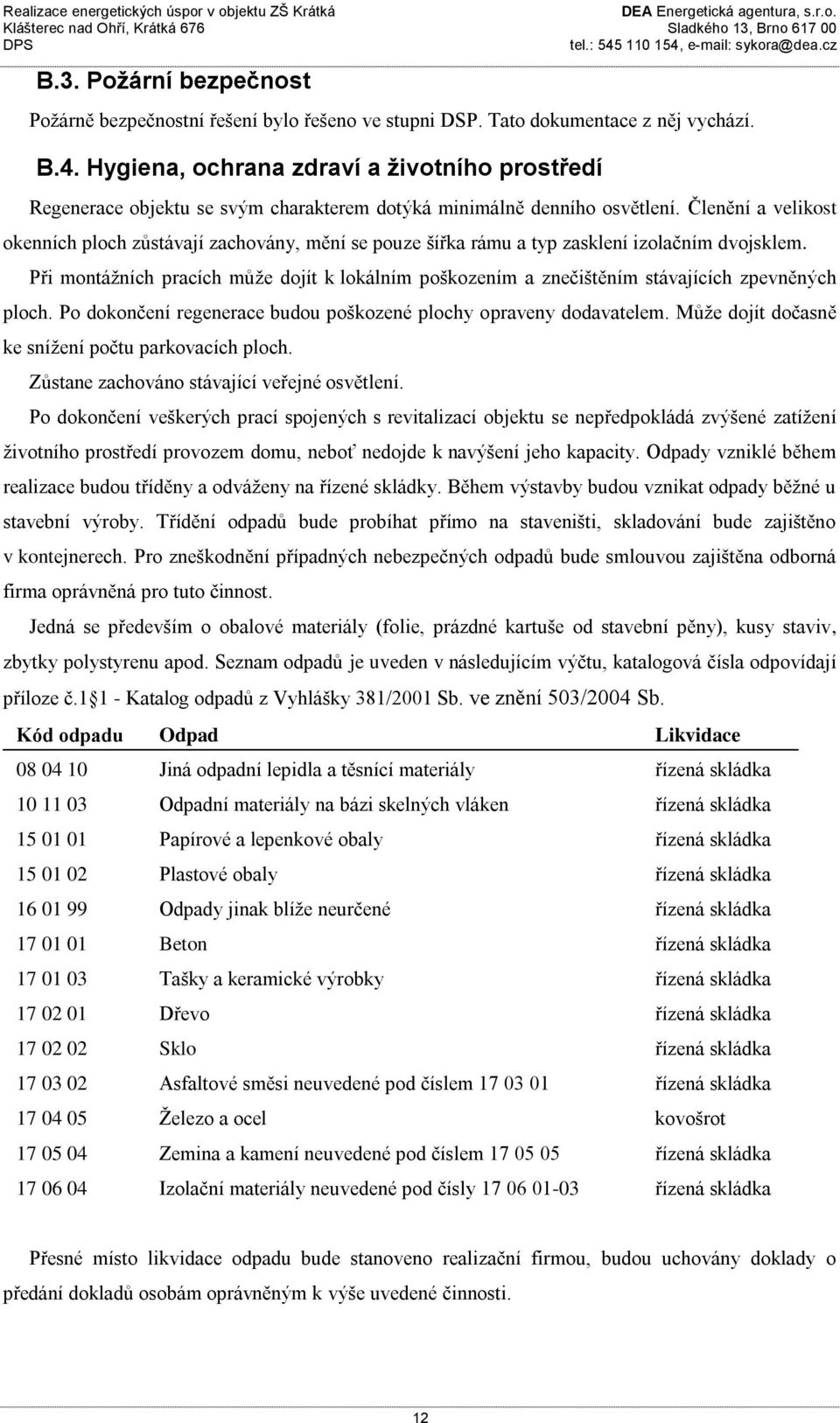

13 B.3. Požární bezpečnost Požárně bezpečnostní řešení bylo řešeno ve stupni DSP. Tato dokumentace z něj vychází. B.4. Hygiena, ochrana zdraví a životního prostředí Regenerace objektu se svým charakterem dotýká minimálně denního osvětlení. Členění a velikost okenních ploch zůstávají zachovány, mění se pouze šířka rámu a typ zasklení izolačním dvojsklem. Při montážních pracích může dojít k lokálním poškozením a znečištěním stávajících zpevněných ploch. Po dokončení regenerace budou poškozené plochy opraveny dodavatelem. Může dojít dočasně ke snížení počtu parkovacích ploch. Zůstane zachováno stávající veřejné osvětlení. Po dokončení veškerých prací spojených s revitalizací objektu se nepředpokládá zvýšené zatížení životního prostředí provozem domu, neboť nedojde k navýšení jeho kapacity. Odpady vzniklé během realizace budou tříděny a odváženy na řízené skládky. Během výstavby budou vznikat odpady běžné u stavební výroby. Třídění odpadů bude probíhat přímo na staveništi, skladování bude zajištěno v kontejnerech. Pro zneškodnění případných nebezpečných odpadů bude smlouvou zajištěna odborná firma oprávněná pro tuto činnost. Jedná se především o obalové materiály (folie, prázdné kartuše od stavební pěny), kusy staviv, zbytky polystyrenu apod. Seznam odpadů je uveden v následujícím výčtu, katalogová čísla odpovídají příloze č Katalog odpadů z Vyhlášky 381/2001 Sb. ve znění 503/2004 Sb. Kód odpadu Odpad Likvidace Jiná odpadní lepidla a těsnící materiály řízená skládka Odpadní materiály na bázi skelných vláken řízená skládka Papírové a lepenkové obaly řízená skládka Plastové obaly řízená skládka Odpady jinak blíže neurčené řízená skládka Beton řízená skládka Tašky a keramické výrobky řízená skládka Dřevo řízená skládka Sklo řízená skládka Asfaltové směsi neuvedené pod číslem řízená skládka Železo a ocel kovošrot Zemina a kamení neuvedené pod číslem řízená skládka Izolační materiály neuvedené pod čísly řízená skládka Přesné místo likvidace odpadu bude stanoveno realizační firmou, budou uchovány doklady o předání dokladů osobám oprávněným k výše uvedené činnosti. 12

14 B.5. Bezpečnost při užívání Regenerace objektu svým charakterem a vybavením splňuje požadavek bezpečného užívání, neklade zvýšené nároky na uživatele. Řešení stavby respektuje požárně bezpečnostní předpisy. B.6. Ochrana proti hluku Regenerace svým charakterem a vybavením neřeší ochranu proti hluku, použitými výplněmi otvorů však výrazně pozitivně ovlivňuje i tento aspekt. B.7. Úspora energie a ochrana tepla Úspora energie a ochrana tepla je zásadní otázkou této části úprav objektu. Po provedení navrhované regenerace objekt bude splňovat požadavky na energetickou náročnost budovy. B.8. Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace V rámci stavebních úprav objektu zůstává přístup i možnost užívání osobami s omezenou schopností pohybu a orientace beze změn. B.9. Ochrana stavby před škodlivými vlivy vnějšího prostředí Nejsou známy žádné škodlivé vlivy vnějšího prostředí, které by poškozovaly objekt či jeho dílčí části či povrchové úpravy. Použití současných obvyklých konstrukčních postupů, kvalitních ověřených materiálů a certifikovaných systémů prodlouží životnost takto regenerovaného objektu. Objekt se nenachází v ochranných pásmech, které by měly vliv na konstrukce objektu. B.10. Průzkumy, jejich vyhodnocení Byla provedena prohlídka objektu a sondy do střešního pláště. Základové konstrukce jsou tvořeny železobetonovými základovými pasy. Nejsou patrné žádné poruchy způsobené poškozením základové konstrukce či hydroizolace objektu. Neprůhledný obvodový plášť - je tvořen železobetonovými sendvičovými panely tl. 240 mm, 300 mm a meziokenními a nadokenními vložkami. Povrch je tvořen omítkou a sklem v místě meziokenních vložek. Stávající obvodový plášť nevyhovuje požadované hodnotě U dle ČSN :2011, + Z1 z roku

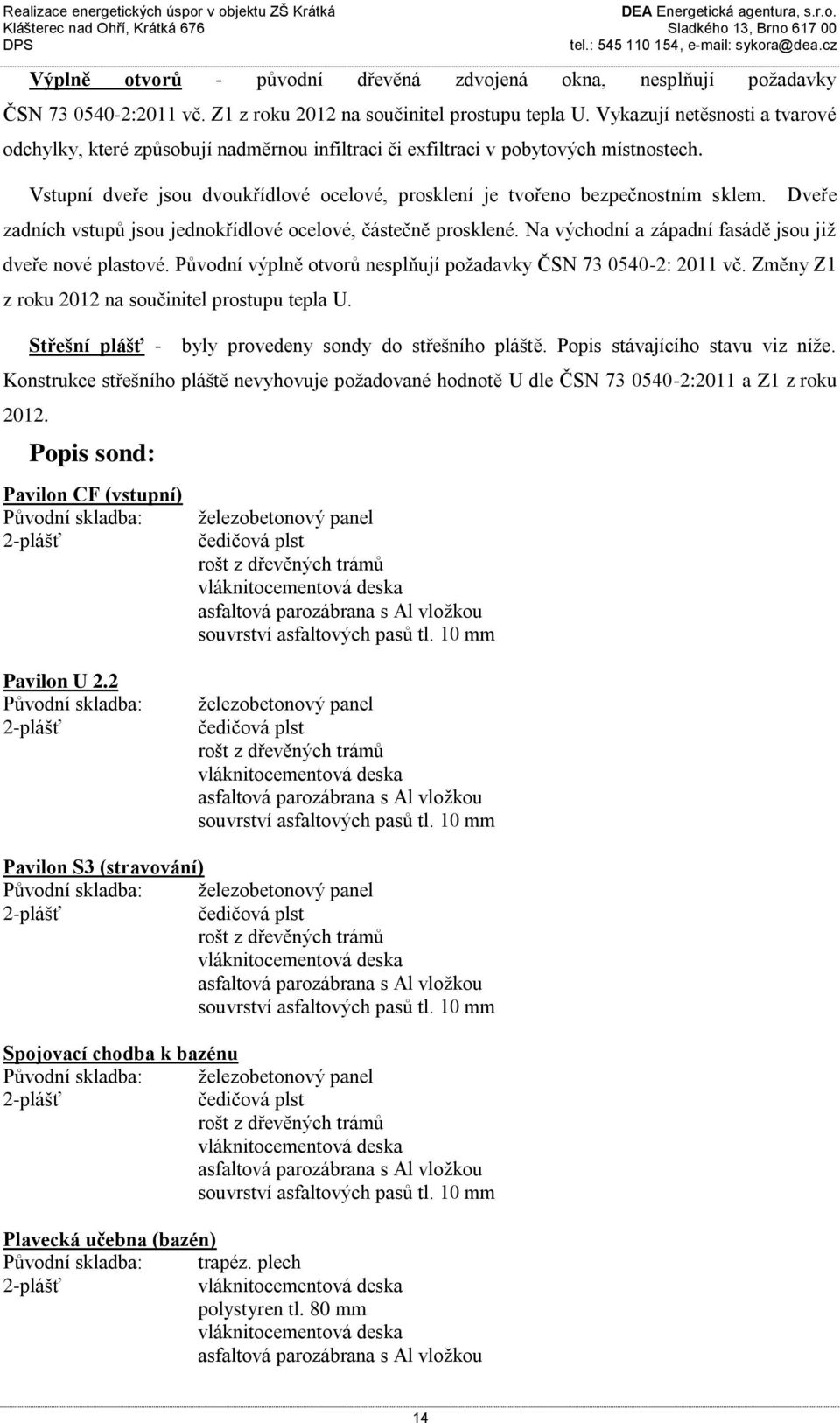

15 Výplně otvorů - původní dřevěná zdvojená okna, nesplňují požadavky ČSN :2011 vč. Z1 z roku 2012 na součinitel prostupu tepla U. Vykazují netěsnosti a tvarové odchylky, které způsobují nadměrnou infiltraci či exfiltraci v pobytových místnostech. Vstupní dveře jsou dvoukřídlové ocelové, prosklení je tvořeno bezpečnostním sklem. Dveře zadních vstupů jsou jednokřídlové ocelové, částečně prosklené. Na východní a západní fasádě jsou již dveře nové plastové. Původní výplně otvorů nesplňují požadavky ČSN : 2011 vč. Změny Z1 z roku 2012 na součinitel prostupu tepla U. Střešní plášť - byly provedeny sondy do střešního pláště. Popis stávajícího stavu viz níže. Konstrukce střešního pláště nevyhovuje požadované hodnotě U dle ČSN :2011 a Z1 z roku Popis sond: Pavilon CF (vstupní) Původní skladba: 2-plášť železobetonový panel čedičová plst rošt z dřevěných trámů vláknitocementová deska asfaltová parozábrana s Al vložkou souvrství asfaltových pasů tl. 10 mm Pavilon U 2.2 Původní skladba: 2-plášť železobetonový panel čedičová plst rošt z dřevěných trámů vláknitocementová deska asfaltová parozábrana s Al vložkou souvrství asfaltových pasů tl. 10 mm Pavilon S3 (stravování) Původní skladba: železobetonový panel 2-plášť čedičová plst rošt z dřevěných trámů vláknitocementová deska asfaltová parozábrana s Al vložkou souvrství asfaltových pasů tl. 10 mm Spojovací chodba k bazénu Původní skladba: železobetonový panel 2-plášť čedičová plst rošt z dřevěných trámů vláknitocementová deska asfaltová parozábrana s Al vložkou souvrství asfaltových pasů tl. 10 mm Plavecká učebna (bazén) Původní skladba: trapéz. plech 2-plášť vláknitocementová deska polystyren tl. 80 mm vláknitocementová deska asfaltová parozábrana s Al vložkou 14

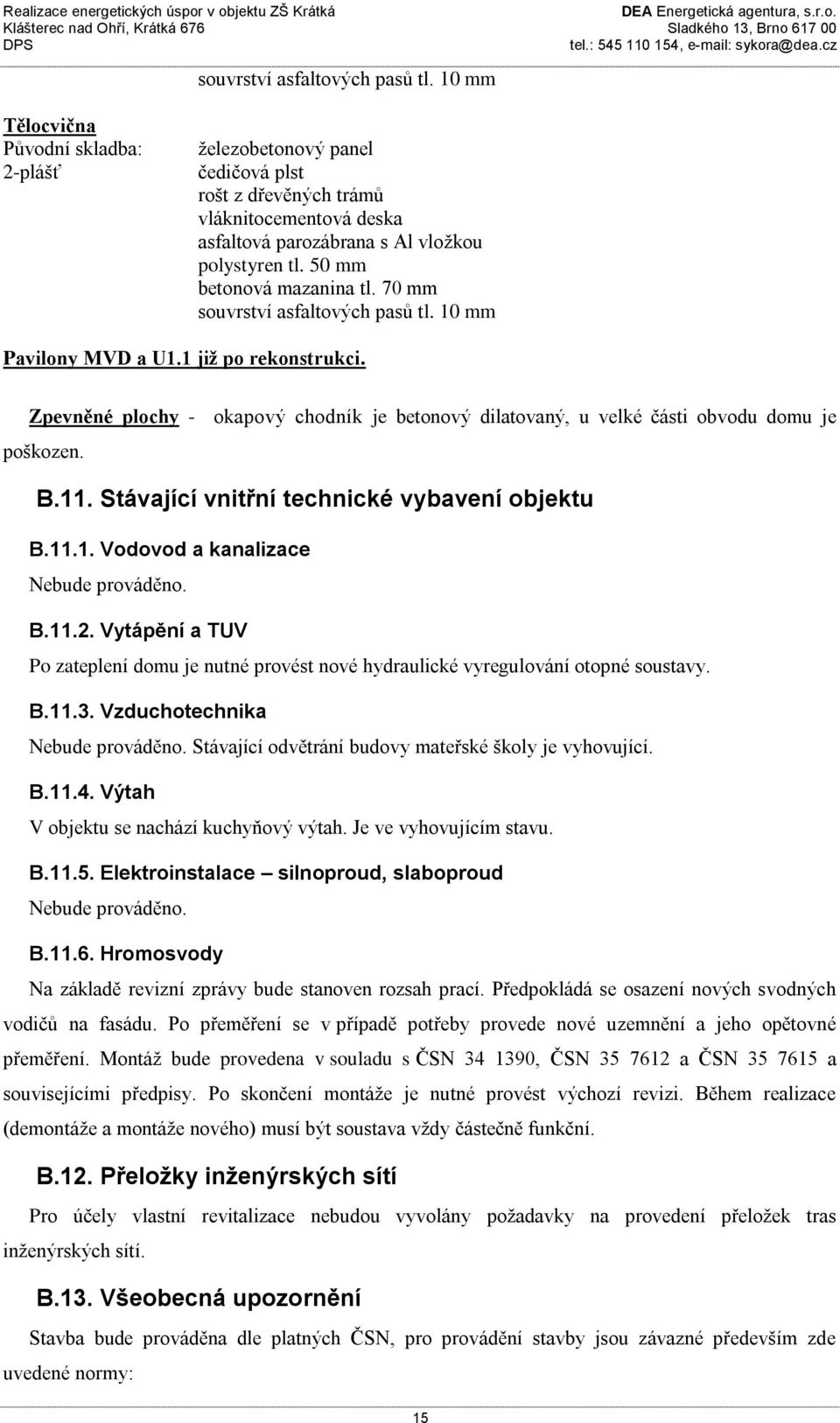

16 souvrství asfaltových pasů tl. 10 mm Tělocvična Původní skladba: 2-plášť železobetonový panel čedičová plst rošt z dřevěných trámů vláknitocementová deska asfaltová parozábrana s Al vložkou polystyren tl. 50 mm betonová mazanina tl. 70 mm souvrství asfaltových pasů tl. 10 mm Pavilony MVD a U1.1 již po rekonstrukci. Zpevněné plochy - okapový chodník je betonový dilatovaný, u velké části obvodu domu je poškozen. B.11. Stávající vnitřní technické vybavení objektu B Vodovod a kanalizace Nebude prováděno. B Vytápění a TUV Po zateplení domu je nutné provést nové hydraulické vyregulování otopné soustavy. B Vzduchotechnika Nebude prováděno. Stávající odvětrání budovy mateřské školy je vyhovující. B Výtah V objektu se nachází kuchyňový výtah. Je ve vyhovujícím stavu. B Elektroinstalace silnoproud, slaboproud Nebude prováděno. B Hromosvody Na základě revizní zprávy bude stanoven rozsah prací. Předpokládá se osazení nových svodných vodičů na fasádu. Po přeměření se v případě potřeby provede nové uzemnění a jeho opětovné přeměření. Montáž bude provedena v souladu s ČSN , ČSN a ČSN a souvisejícími předpisy. Po skončení montáže je nutné provést výchozí revizi. Během realizace (demontáže a montáže nového) musí být soustava vždy částečně funkční. B.12. Přeložky inženýrských sítí Pro účely vlastní revitalizace nebudou vyvolány požadavky na provedení přeložek tras inženýrských sítí. B.13. Všeobecná upozornění Stavba bude prováděna dle platných ČSN, pro provádění stavby jsou závazné především zde uvedené normy: 15

17 ČSN , ČSN , ČSN , ČSN , ČSN , ČSN , ČSN , ČSN Přesnost geometrických parametrů ve výstavbě. ČSN Drsnost povrchů stavebních konstrukcí ČSN Provádění ocelových konstrukcí ČSN Zhotovovanie tenkostenných oceľových konštrukcií ČSN :2005 Provádění vnějších tepelně izolačních kompozitních systémů (ETICS) ČSN Lešení ČSN Pojízdná a volně stojící lešení ČSN Ochranné a záchytné konstrukce ČSN Trubková lešení ČSN P Hydroizolace staveb Povlakové hydroizolace Základní ustanovení ČSN Stavební plošinové výtahy ČSN :2011 (Z1-2012) Tepelná ochrana budov Část 2: Požadavky ČSN Navrhování klempířských konstrukcí ČSN Ochranná zábradlí ČSN /Z1:2002 Domovní schránky Předepsané zkoušky: ČSN Zkouška přídržnosti povrchové úpravy stavebních konstrukcí k podkladu ČSN Zkouška vodotěsnosti povrchové úpravy stavebních konstrukcí ČSN Zkouška mrazuvzdornosti povrchové úpravy stavebních konstrukcí ČSN Zkouška prostupu vodních par ETAG 004 Odtržné zkoušky podkladu ETICS ETAG 014 Výtažné zkoušky kotev ETICS Pro provádění prací ve stavebnictví se dále vztahují následující vyhlášky a zákony: Vyhláška Ministerstva pro místní rozvoj č. 398/2009 Sb., o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb Vyhláška Ministerstva pro místní rozvoj č. 268/2009 Sb., o technických požadavcích na stavby Sdělení Federálního ministerstva zahraničních věcí č. 433/1991 Sb., o sjednání Úmluvy o bezpečnosti a ochraně zdraví ve stavebnictví. Zákon č. 360/1992 Sb., o výkonu povolání autorizovaných architektů a o výkonu povolání autorizovaných inženýrů a techniků činných ve výstavbě, ve znění zákonů č. 164/1993 Sb., č. 275/1994 Sb., usnesení Poslanecké sněmovny č. 276/1994 Sb. a Nálezu Ústavního soudu č. 168/1995 Sb. Sdělení MMR č. 54/2000 Sb., jímž se uveřejňuje seznam okresních a obecních úřadů, které jsou stavebními úřady ke dni 1. ledna Zákon č. 262/2006 Sb. Zákoník práce 16

18 Zákon č. 183/2006 Sb. Stavební zákon Zákon č. 309/2006 Sb., kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy (zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci). Nařízení vlády č. 591/2006 Sb. o bližších minimálních požadavcích na BOZP na staveništích Vyhláška č. 571/2006 Sb., kterou se mění vyhláška č. 415/2003 Sb., kterou se stanoví podmínky k zajištění BOZP a bezpečnosti provozu při svislé dopravě a chůzi. Vyhláška č. 48/1982 Sb. o základních požadavcích bezpečnosti práce a technických zařízení Zákon č. 133/1985 Sb. o požární ochraně v platném znění Vyhláška 246/2001 Sb. o stanovení podmínek požární bezpečnosti Pokud jsou ve výkresové části projektové dokumentace, v její technické zprávě nebo ve výkazech výměr výjimečně uvedeny obchodní názvy, slouží tyto pouze k upřesnění specifikace technického a kvalitativního standardu. Může být použito i jiných, kvalitativně a technicky obdobných řešení, bude řešeno s investorem a projektantem. Autor projektové dokumentace si vyhrazuje právo změny, nebo úpravy projektu vyvolaných výsledky dodatečného průzkumu či zjištěních provedených při realizaci navržených stavebních úprav. Stejně tak budou-li zjištěny skutečnosti, které nebyly známy při provádění přípravných a projekčních pracích. Před zahájením stavebních prací, je nutné provést průzkum a sondy do boletických panelů za účelem zjištění přítomnosti materiálu obsahující azbestová vlákna!! Dodavatel musí pro stavbu použít jen takové výrobky, které mají takové vlastnosti, aby po dobu předpokládané existence stavby byla při běžné údržbě zaručená požadovaná mechanická pevnost, stabilita, požární bezpečnost, hygienické požadavky, ochrana zdraví a životního prostředí, bezpečnost při užívání, ochrana proti hluku a úspora energie. Všechny použité materiály a výrobky musí mít atest, popřípadě prohlášení o shodě. Tyto dokumenty budou předány investorovi. Při provádění stavby musí být dodrženy technologické postupy a doporučení výrobců popřípadě dovozců materiálů a výrobků. Součástí dodávky stavby jsou veškeré požadavky uvedené v požární zprávě, např. hydranty, hasicí přístroje apod. Během realizace stavby je nutno účinně větrat vnitřní prostory stavby a neprodyšně je nezavírat, aby byl zajištěn trvalý odvod páry z vysychajících stavebních konstrukcí. Záměnu materiálů navrženou dodavatelem posoudí projektant po technické a technologické stránce, definitivní odsouhlasení provede technický dozor investora písemně do stavebního deníku. Jakékoliv změny nebo úpravy technického řešení je nutné projednat s profesním projektantem, hlavním inženýrem a technickým dozorem investora před započetím prací. 17

19 Veškeré rozměry konstrukcí a schémat jsou uvedeny ve skladebných rozměrech. Z důvodu zajištění plynulosti výstavby a předcházení nežádoucích událostí projektant doporučuje konzultovat veškeré práce před jejich započetím i v průběhu výstavby se zástupcem majitele objektu. Pokud bude při provádění stavebních prací zjištěna výrazná konstrukční nebo statická porucha stavby, budou práce zastaveny a konstrukce bude odborně sanována dle pokynů statika autorizované osoby (autorizovaný inženýr pro statiku a dynamiku staveb)! Podobně se bude postupovat, pokud vyvstanou jakékoliv pochybnosti ohledně únosnosti nosných konstrukcí. B Provozní opatření, údržba, poučení Prosklené plochy je nutné dvakrát ročně čistit, otvíravá křídla oken v rámci běžné údržby z vnitřních prostor objektu. Je nutné provádět pravidelnou prohlídku a čištění střešních vpustí, dále obnovovat nátěry a malby, především ochranné nátěry venkovních konstrukcí ocelových, dřevěných a klempířských. Stavbu je možno užívat jen běžným způsobem a pouze k takovým účelům, ke kterým byla určena. Především nesmí dojít k svévolnému zásahu obyvatel domu do kontaktního zateplení, zámečnických prvků a do rámů nových plastových oken. V takovémto případě hrozí ztráta záruky, která je na provedené dílo poskytnuta dodavatelem. Provedením navržených opatření, především výměnou oken a zateplením objektu se změní mikroklima v místnostech. Z důvodu rizika zvýšení koncentrace CO 2, zvýšení relativní vlhkosti je nutné zajistit dostatečné větrání. V zimním období se doporučuje intenzivní krátké vyvětrání, které zajistí kompletní výměnu vzduchu, ale současně nesníží teplotu v interiéru, z důvodu akumulace tepla v obvodových a vnitřních stěnách. Vzhledem k zateplení objektu (a zvýšení povrchové teploty stěn) se v zimním období nepředpokládá vznik plísní v kritických místech konstrukce (kouty, rohy), ale při nesprávném užívání místnosti (omezené větrání, sušení prádla v místnosti, velké množství pokojových rostlin, vaření bez odvětrávání par, chov zvířat atd.) toto riziko nelze vyloučit. 18

20 D. TECHNICKÁ ZPRÁVA DOKUMENTACE STAVBY D.1. Účel objektu Zpracována dle vyhlášky 63/2013Sb. Účel objektu zůstává stávající, objekt slouží jako základní škola. Modernizace se nedotkne funkčního řešení. Na architektonické řešení bude mít vliv výměna výplní otvorů v jednotlivých patrech, především však zateplení objektu, se kterým dojde k celkové změně barevnosti objektu. D.2. Technické a konstrukční řešení objektu Zásadními pracemi v rámci revitalizace jsou především zateplení obvodového pláště domu, zateplení střešního pláště a výměny původních výplní otvorů. Technické řešení regenerace vychází z použití současných obvyklých konstrukčních postupů, budou použity kvalitní ověřené materiály a certifikované systémy s dlouhou dobou životnosti. Modernizace byla navržena tak, aby všechny konstrukce obvodového pláště měly přibližně stejnou životnost. Nedojde tak k degradaci navržených konstrukcí ponecháním stávajících prvků s již omezenou životností, jejichž oprava by si vyžádala nepřiměřeně vysoké náklady a nestandardní kompromisní technická řešení. Pokud jsou ve výkresové části projektové dokumentace, v její technické zprávě nebo ve výkazech výměr výjimečně uvedeny obchodní názvy, slouží tyto pouze k upřesnění specifikace technického a kvalitativního standardu. Může být použito i jiných, kvalitativně a technicky obdobných řešení, toto však musí být odsouhlaseno s investorem a projektantem. D.2.1. Přípravné práce Před zahájením jiných prací budou veškeré stávající rozvody silnoproudu i slaboproudu vedené po fasádách objektu demontovány, včetně koncových zařízení. Rozvody a zařízení, která je nutné po dokončení prací instalovat zpět, budou uloženy s dostatečnou ochranou. V těsné blízkosti části fasády objektu se po obvodu nachází okrasné keře. Tyto je nutné před zahájením zateplovacích prací odstranit v potřebném rozsahu. V zadání se a výkazu výměr se tyto práce ocení v rámci VRN. Zastřiháváni keřových porostů a stromů musí provádět specializovaná zahradnická firma a během výstavby je nutné porosty chránit. Ochrana musí být v souladu dle ČSN Technologie vegetačních úprav v krajině - Ochrana stromů, porostů a vegetačních ploch při stavebních pracích. D.2.2. Sanace obvodového pláště Rozsah těchto prací bude před jejich zahájením přesně stanoven na místě stavby. Pokud to bude nutné, bude přizván statik. 19
