1 návod k použití navodila za uporabo Iron AidTM Iron AidTM EDI97170W

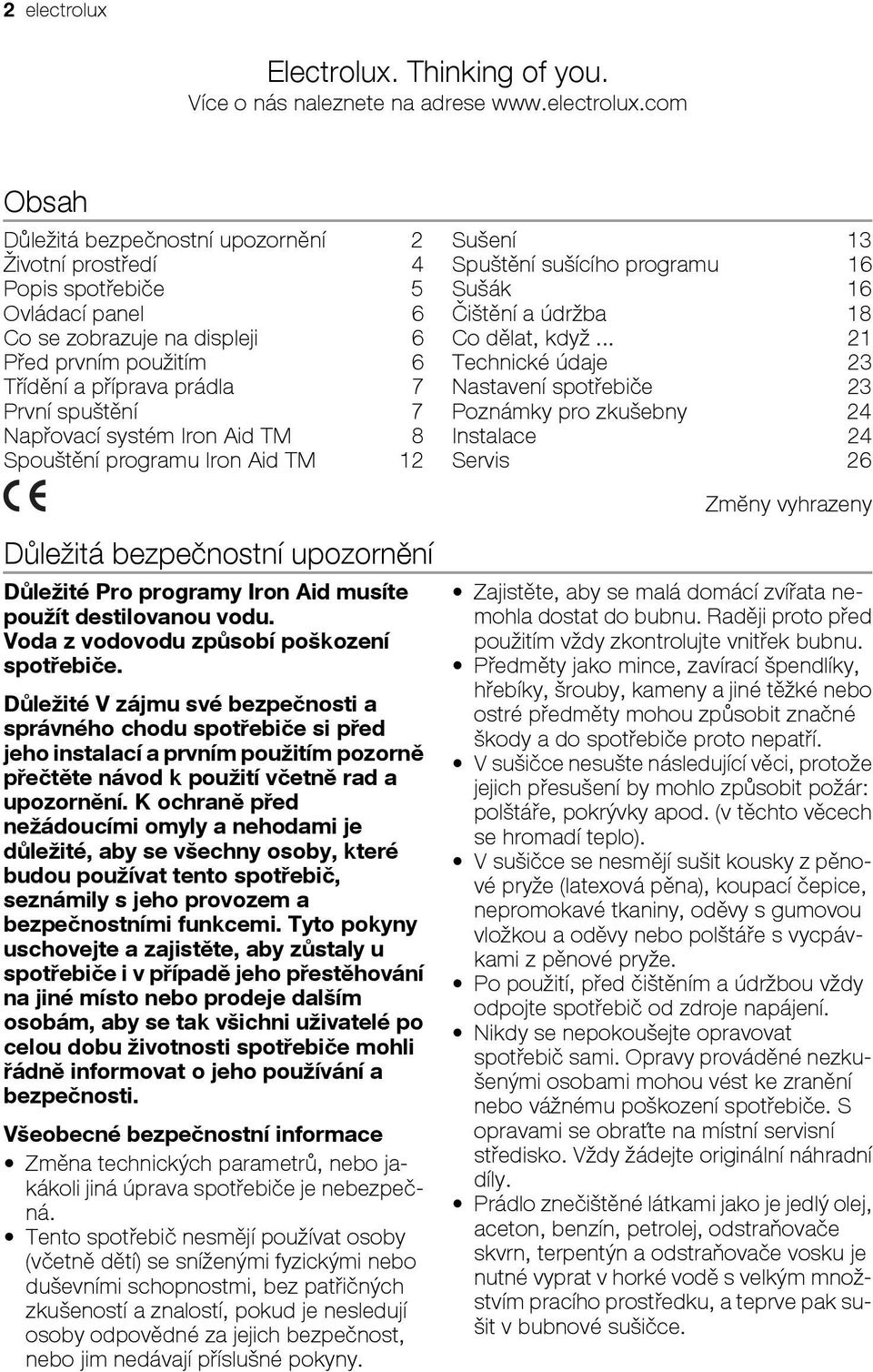

2 2 electrolux Electrolux. Thinking of you. Více o nás naleznete na adrese Obsah Důležitá bezpečnostní upozornění 2 Životní prostředí 4 Popis spotřebiče 5 Ovládací panel 6 Co se zobrazuje na displeji 6 Před prvním použitím 6 Třídění a příprava prádla 7 První spuštění 7 Napřovací systém Iron Aid TM 8 Spouštění programu Iron Aid TM 12 Sušení 13 Spuštění sušícího programu 16 Sušák 16 Čištění a údržba 18 Co dělat, když Technické údaje 23 Nastavení spotřebiče 23 Poznámky pro zkušebny 24 Instalace 24 Servis 26 Zmĕny vyhrazeny Důležitá bezpečnostní upozornění Důležité Pro programy Iron Aid musíte použít destilovanou vodu. Voda z vodovodu způsobí poškození spotřebiče. Důležité V zájmu své bezpečnosti a správného chodu spotřebiče si před jeho instalací a prvním použitím pozorně přečtěte návod k použití včetně rad a upozornění. K ochraně před nežádoucími omyly a nehodami je důležité, aby se všechny osoby, které budou používat tento spotřebič, seznámily s jeho provozem a bezpečnostními funkcemi. Tyto pokyny uschovejte a zajistěte, aby zůstaly u spotřebiče i v případě jeho přestěhování na jiné místo nebo prodeje dalším osobám, aby se tak všichni uživatelé po celou dobu životnosti spotřebiče mohli řádně informovat o jeho používání a bezpečnosti. Všeobecné bezpečnostní informace Změna technických parametrů, nebo jakákoli jiná úprava spotřebiče je nebezpečná. Tento spotřebič nesmějí používat osoby (včetně dětí) se sníženými fyzickými nebo duševními schopnostmi, bez patřičných zkušeností a znalostí, pokud je nesledují osoby odpovědné za jejich bezpečnost, nebo jim nedávají příslušné pokyny. Zajistěte, aby se malá domácí zvířata nemohla dostat do bubnu. Raději proto před použitím vždy zkontrolujte vnitřek bubnu. Předměty jako mince, zavírací špendlíky, hřebíky, šrouby, kameny a jiné těžké nebo ostré předměty mohou způsobit značné škody a do spotřebiče proto nepatří. V sušičce nesušte následující věci, protože jejich přesušení by mohlo způsobit požár: polštáře, pokrývky apod. (v těchto věcech se hromadí teplo). V sušičce se nesmějí sušit kousky z pěnové pryže (latexová pěna), koupací čepice, nepromokavé tkaniny, oděvy s gumovou vložkou a oděvy nebo polštáře s vycpávkami z pěnové pryže. Po použití, před čištěním a údržbou vždy odpojte spotřebič od zdroje napájení. Nikdy se nepokoušejte opravovat spotřebič sami. Opravy prováděné nezkušenými osobami mohou vést ke zranění nebo vážnému poškození spotřebiče. S opravami se obraťte na místní servisní středisko. Vždy žádejte originální náhradní díly. Prádlo znečištěné látkami jako je jedlý olej, aceton, benzín, petrolej, odstraňovače skvrn, terpentýn a odstraňovače vosku je nutné vyprat v horké vodě s velkým množstvím pracího prostředku, a teprve pak sušit v bubnové sušičce.

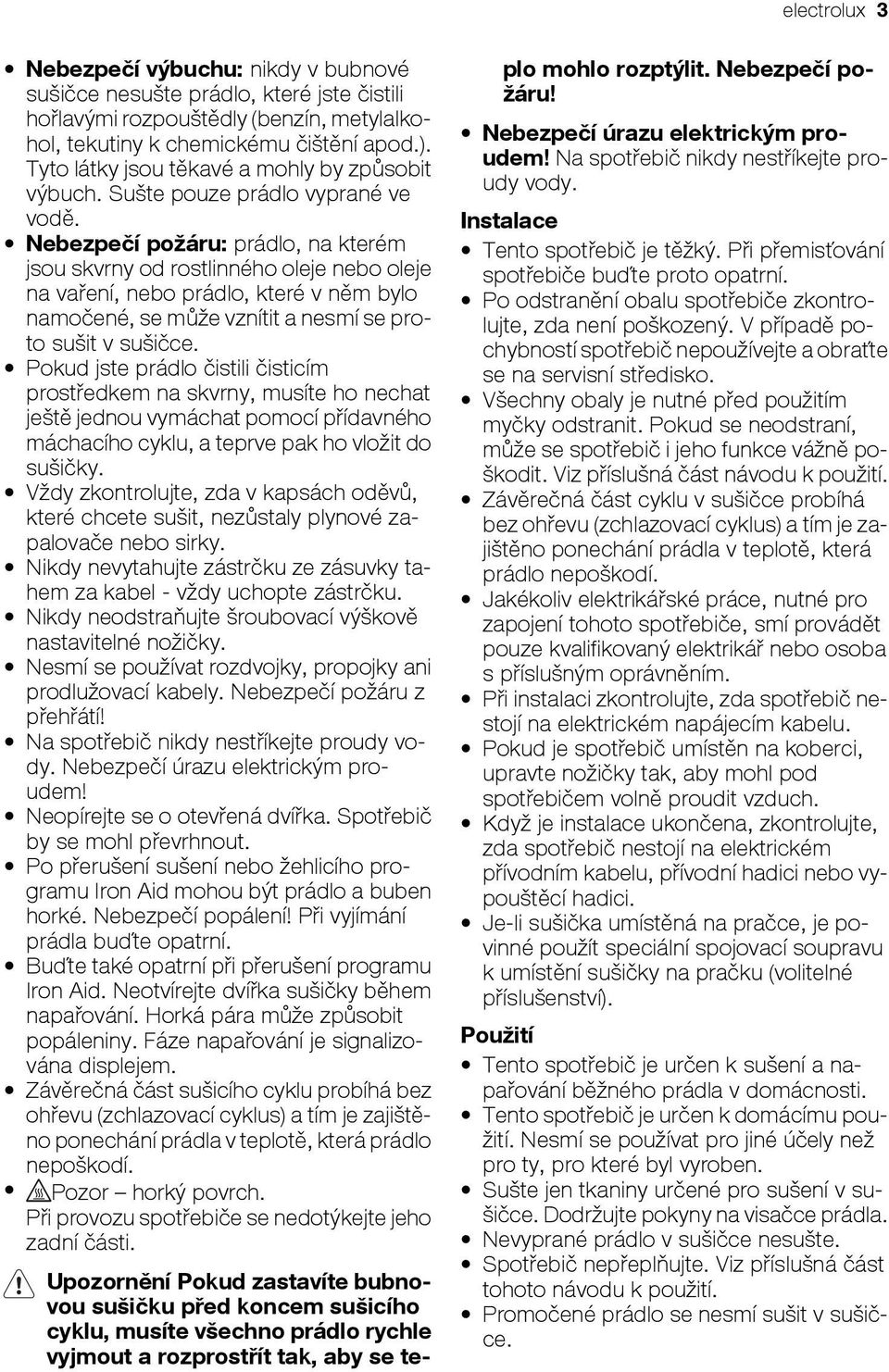

3 electrolux 3 Nebezpečí výbuchu: nikdy v bubnové sušičce nesušte prádlo, které jste čistili hořlavými rozpouštědly (benzín, metylalkohol, tekutiny k chemickému čištění apod.). Tyto látky jsou těkavé a mohly by způsobit výbuch. Sušte pouze prádlo vyprané ve vodě. Nebezpečí požáru: prádlo, na kterém jsou skvrny od rostlinného oleje nebo oleje na vaření, nebo prádlo, které v něm bylo namočené, se může vznítit a nesmí se proto sušit v sušičce. Pokud jste prádlo čistili čisticím prostředkem na skvrny, musíte ho nechat ještě jednou vymáchat pomocí přídavného máchacího cyklu, a teprve pak ho vložit do sušičky. Vždy zkontrolujte, zda v kapsách oděvů, které chcete sušit, nezůstaly plynové zapalovače nebo sirky. Nikdy nevytahujte zástrčku ze zásuvky tahem za kabel - vždy uchopte zástrčku. Nikdy neodstraňujte šroubovací výškově nastavitelné nožičky. Nesmí se používat rozdvojky, propojky ani prodlužovací kabely. Nebezpečí požáru z přehřátí! Na spotřebič nikdy nestříkejte proudy vody. Nebezpečí úrazu elektrickým proudem! Neopírejte se o otevřená dvířka. Spotřebič by se mohl převrhnout. Po přerušení sušení nebo žehlicího programu Iron Aid mohou být prádlo a buben horké. Nebezpečí popálení! Při vyjímání prádla buďte opatrní. Buďte také opatrní při přerušení programu Iron Aid. Neotvírejte dvířka sušičky během napařování. Horká pára může způsobit popáleniny. Fáze napařování je signalizována displejem. Závěrečná část sušicího cyklu probíhá bez ohřevu (zchlazovací cyklus) a tím je zajištěno ponechání prádla v teplotě, která prádlo nepoškodí. Pozor horký povrch. Při provozu spotřebiče se nedotýkejte jeho zadní části. Upozornění Pokud zastavíte bubnovou sušičku před koncem sušicího cyklu, musíte všechno prádlo rychle vyjmout a rozprostřít tak, aby se teplo mohlo rozptýlit. Nebezpečí požáru! Nebezpečí úrazu elektrickým proudem! Na spotřebič nikdy nestříkejte proudy vody. Instalace Tento spotřebič je těžký. Při přemisťování spotřebiče buďte proto opatrní. Po odstranění obalu spotřebiče zkontrolujte, zda není poškozený. V případě pochybností spotřebič nepoužívejte a obraťte se na servisní středisko. Všechny obaly je nutné před použitím myčky odstranit. Pokud se neodstraní, může se spotřebič i jeho funkce vážně poškodit. Viz příslušná část návodu k použití. Závěrečná část cyklu v sušičce probíhá bez ohřevu (zchlazovací cyklus) a tím je zajištěno ponechání prádla v teplotě, která prádlo nepoškodí. Jakékoliv elektrikářské práce, nutné pro zapojení tohoto spotřebiče, smí provádět pouze kvalifikovaný elektrikář nebo osoba s příslušným oprávněním. Při instalaci zkontrolujte, zda spotřebič nestojí na elektrickém napájecím kabelu. Pokud je spotřebič umístěn na koberci, upravte nožičky tak, aby mohl pod spotřebičem volně proudit vzduch. Když je instalace ukončena, zkontrolujte, zda spotřebič nestojí na elektrickém přívodním kabelu, přívodní hadici nebo vypouštěcí hadici. Je-li sušička umístěná na pračce, je povinné použít speciální spojovací soupravu k umístění sušičky na pračku (volitelné příslušenství). Použití Tento spotřebič je určen k sušení a napařování běžného prádla v domácnosti. Tento spotřebič je určen k domácímu použití. Nesmí se používat pro jiné účely než pro ty, pro které byl vyroben. Sušte jen tkaniny určené pro sušení v sušičce. Dodržujte pokyny na visačce prádla. Nevyprané prádlo v sušičce nesušte. Spotřebič nepřeplňujte. Viz příslušná část tohoto návodu k použití. Promočené prádlo se nesmí sušit v sušičce.

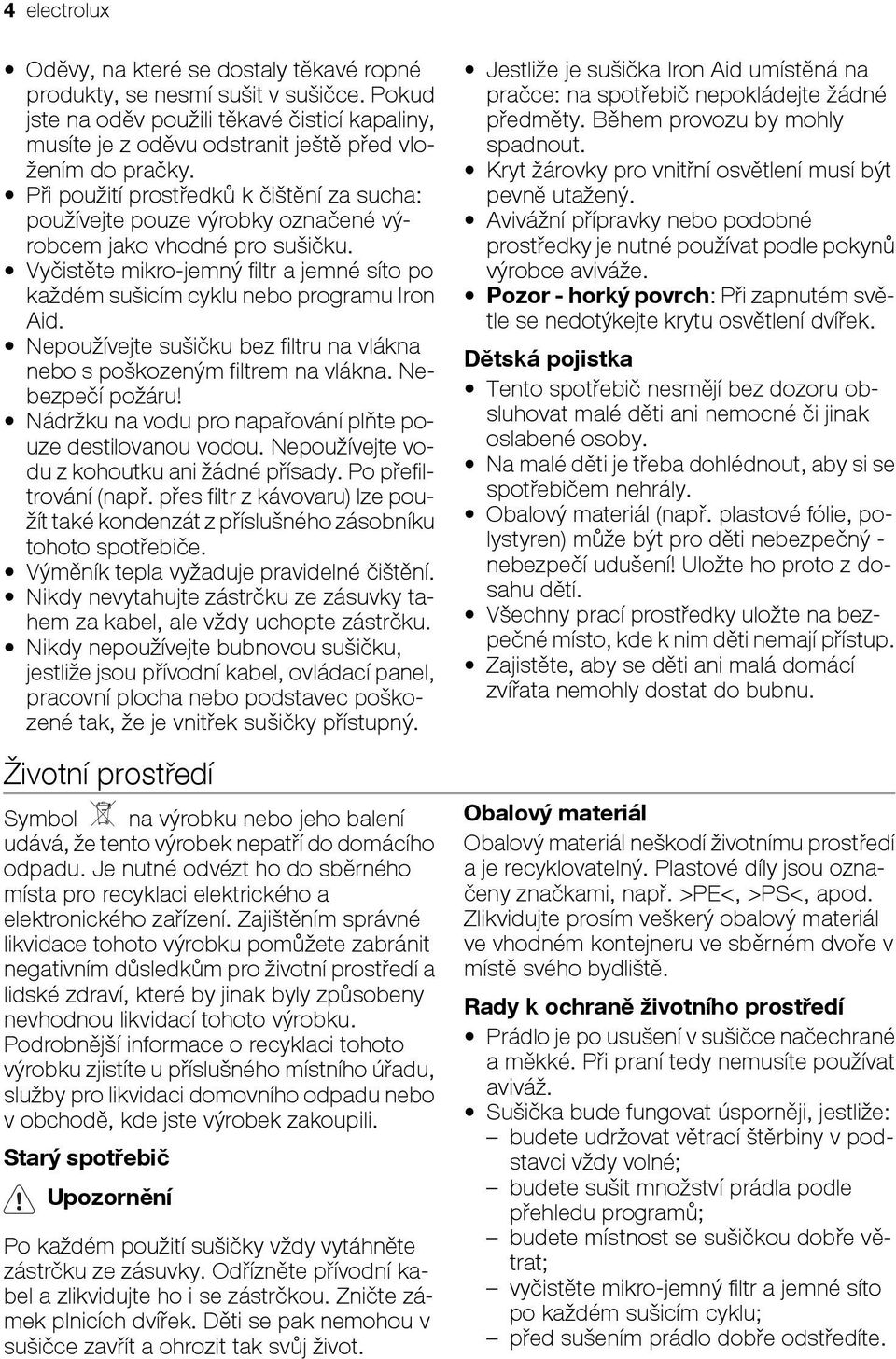

4 4 electrolux Oděvy, na které se dostaly těkavé ropné produkty, se nesmí sušit v sušičce. Pokud jste na oděv použili těkavé čisticí kapaliny, musíte je z oděvu odstranit ještě před vložením do pračky. Při použití prostředků k čištění za sucha: používejte pouze výrobky označené výrobcem jako vhodné pro sušičku. Vyčistěte mikro-jemný filtr a jemné síto po každém sušicím cyklu nebo programu Iron Aid. Nepoužívejte sušičku bez filtru na vlákna nebo s poškozeným filtrem na vlákna. Nebezpečí požáru! Nádržku na vodu pro napařování plňte pouze destilovanou vodou. Nepoužívejte vodu z kohoutku ani žádné přísady. Po přefiltrování (např. přes filtr z kávovaru) lze použít také kondenzát z příslušného zásobníku tohoto spotřebiče. Výměník tepla vyžaduje pravidelné čištění. Nikdy nevytahujte zástrčku ze zásuvky tahem za kabel, ale vždy uchopte zástrčku. Nikdy nepoužívejte bubnovou sušičku, jestliže jsou přívodní kabel, ovládací panel, pracovní plocha nebo podstavec poškozené tak, že je vnitřek sušičky přístupný. Životní prostředí Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili. Starý spotřebič Upozornění Po každém použití sušičky vždy vytáhněte zástrčku ze zásuvky. Odřízněte přívodní kabel a zlikvidujte ho i se zástrčkou. Zničte zámek plnicích dvířek. Děti se pak nemohou v sušičce zavřít a ohrozit tak svůj život. Jestliže je sušička Iron Aid umístěná na pračce: na spotřebič nepokládejte žádné předměty. Během provozu by mohly spadnout. Kryt žárovky pro vnitřní osvětlení musí být pevně utažený. Avivážní přípravky nebo podobné prostředky je nutné používat podle pokynů výrobce aviváže. Pozor - horký povrch: Při zapnutém světle se nedotýkejte krytu osvětlení dvířek. Dětská pojistka Tento spotřebič nesmějí bez dozoru obsluhovat malé děti ani nemocné či jinak oslabené osoby. Na malé děti je třeba dohlédnout, aby si se spotřebičem nehrály. Obalový materiál (např. plastové fólie, polystyren) může být pro děti nebezpečný - nebezpečí udušení! Uložte ho proto z dosahu dětí. Všechny prací prostředky uložte na bezpečné místo, kde k nim děti nemají přístup. Zajistěte, aby se děti ani malá domácí zvířata nemohly dostat do bubnu. Obalový materiál Obalový materiál neškodí životnímu prostředí a je recyklovatelný. Plastové díly jsou označeny značkami, např. >PE<, >PS<, apod. Zlikvidujte prosím veškerý obalový materiál ve vhodném kontejneru ve sběrném dvoře v místě svého bydliště. Rady k ochraně životního prostředí Prádlo je po usušení v sušičce načechrané a měkké. Při praní tedy nemusíte používat aviváž. Sušička bude fungovat úsporněji, jestliže: budete udržovat větrací štěrbiny v podstavci vždy volné; budete sušit množství prádla podle přehledu programů; budete místnost se sušičkou dobře větrat; vyčistěte mikro-jemný filtr a jemné síto po každém sušicím cyklu; před sušením prádlo dobře odstředíte.

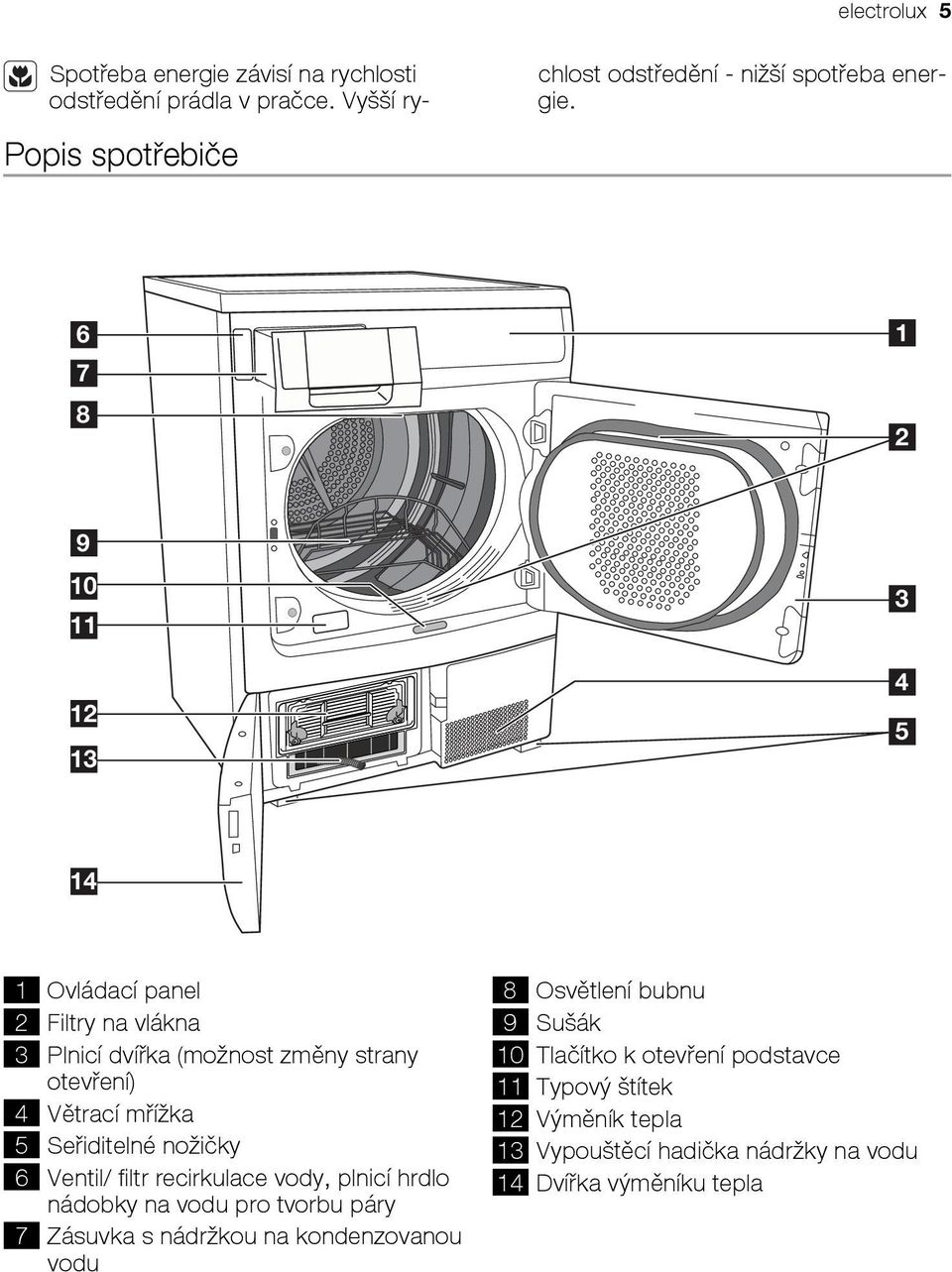

5 electrolux 5 Popis spotřebiče Spotřeba energie závisí na rychlosti odstředění prádla v pračce. Vyšší rychlost odstředění - nižší spotřeba energie Ovládací panel 2 Filtry na vlákna 3 Plnicí dvířka (možnost změny strany otevření) 4 Větrací mřížka 5 Seřiditelné nožičky 6 Ventil/ filtr recirkulace vody, plnicí hrdlo nádobky na vodu pro tvorbu páry 7 Zásuvka s nádržkou na kondenzovanou vodu 8 Osvětlení bubnu 9 Sušák 10 Tlačítko k otevření podstavce 11 Typový štítek 12 Výměník tepla 13 Vypouštěcí hadička nádržky na vodu 14 Dvířka výměníku tepla

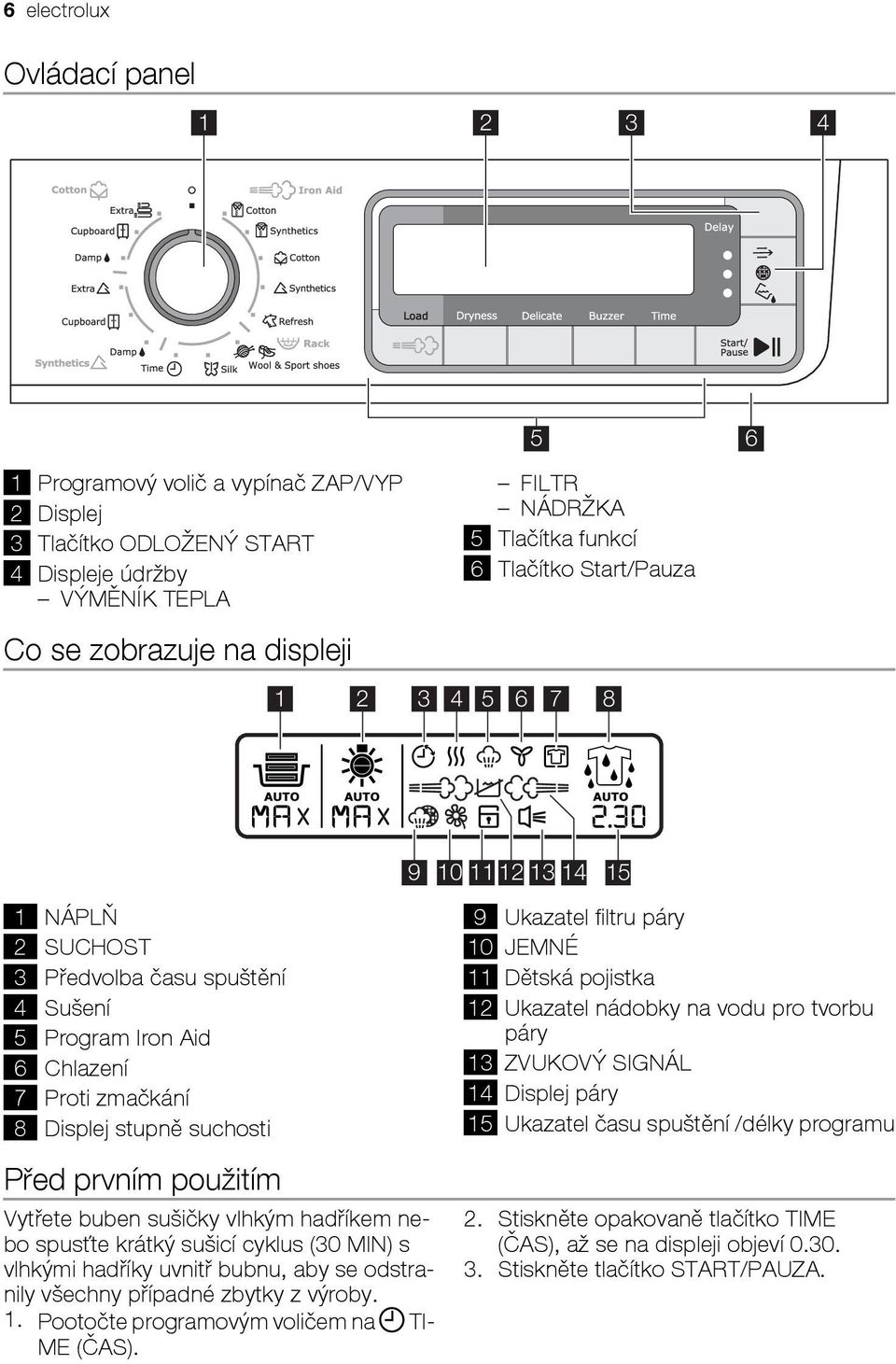

6 6 electrolux Ovládací panel Programový volič a vypínač ZAP/VYP 2 Displej 3 Tlačítko ODLOŽENÝ START 4 Displeje údržby VÝMĚNÍK TEPLA FILTR NÁDRŽKA 5 Tlačítka funkcí 6 Tlačítko Start/Pauza Co se zobrazuje na displeji NÁPLŇ 2 SUCHOST 3 Předvolba času spuštění 4 Sušení 5 Program Iron Aid 6 Chlazení 7 Proti zmačkání 8 Displej stupně suchosti Před prvním použitím Vytřete buben sušičky vlhkým hadříkem nebo spusťte krátký sušicí cyklus (30 MIN) s vlhkými hadříky uvnitř bubnu, aby se odstranily všechny případné zbytky z výroby. 1. Pootočte programovým voličem na TI- ME (ČAS). 9 Ukazatel filtru páry 10 JEMNÉ 11 Dětská pojistka 12 Ukazatel nádobky na vodu pro tvorbu páry 13 ZVUKOVÝ SIGNÁL 14 Displej páry 15 Ukazatel času spuštění /délky programu 2. Stiskněte opakovaně tlačítko TIME (ČAS), až se na displeji objeví Stiskněte tlačítko START/PAUZA.

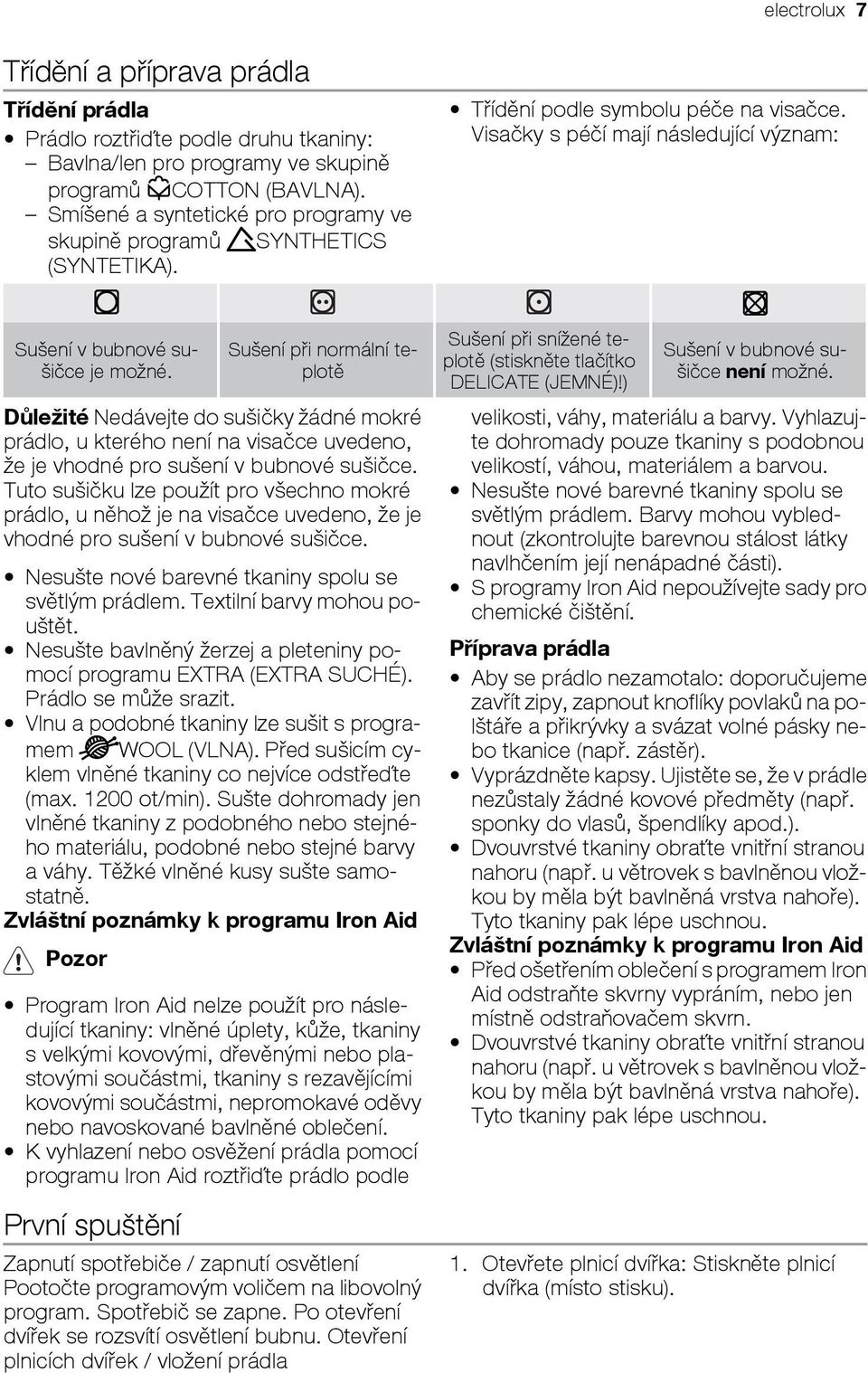

7 electrolux 7 Třídění a příprava prádla Třídění prádla Prádlo roztřiďte podle druhu tkaniny: Bavlna/len pro programy ve skupině programů COTTON (BAVLNA). Smíšené a syntetické pro programy ve skupině programů SYNTHETICS (SYNTETIKA). Třídění podle symbolu péče na visačce. Visačky s péčí mají následující význam: Sušení v bubnové sušičce je možné. Sušení při normální teplotě Důležité Nedávejte do sušičky žádné mokré prádlo, u kterého není na visačce uvedeno, že je vhodné pro sušení v bubnové sušičce. Tuto sušičku lze použít pro všechno mokré prádlo, u něhož je na visačce uvedeno, že je vhodné pro sušení v bubnové sušičce. Nesušte nové barevné tkaniny spolu se světlým prádlem. Textilní barvy mohou pouštět. Nesušte bavlněný žerzej a pleteniny pomocí programu EXTRA (EXTRA SUCHÉ). Prádlo se může srazit. Vlnu a podobné tkaniny lze sušit s programem WOOL (VLNA). Před sušicím cyklem vlněné tkaniny co nejvíce odstřeďte (max ot/min). Sušte dohromady jen vlněné tkaniny z podobného nebo stejného materiálu, podobné nebo stejné barvy a váhy. Těžké vlněné kusy sušte samostatně. Zvláštní poznámky k programu Iron Aid Pozor Program Iron Aid nelze použít pro následující tkaniny: vlněné úplety, kůže, tkaniny s velkými kovovými, dřevěnými nebo plastovými součástmi, tkaniny s rezavějícími kovovými součástmi, nepromokavé oděvy nebo navoskované bavlněné oblečení. K vyhlazení nebo osvěžení prádla pomocí programu Iron Aid roztřiďte prádlo podle První spuštění Zapnutí spotřebiče / zapnutí osvětlení Pootočte programovým voličem na libovolný program. Spotřebič se zapne. Po otevření dvířek se rozsvítí osvětlení bubnu. Otevření plnicích dvířek / vložení prádla Sušení při snížené teplotě (stiskněte tlačítko DELICATE (JEMNÉ)!) Sušení v bubnové sušičce není možné. velikosti, váhy, materiálu a barvy. Vyhlazujte dohromady pouze tkaniny s podobnou velikostí, váhou, materiálem a barvou. Nesušte nové barevné tkaniny spolu se světlým prádlem. Barvy mohou vyblednout (zkontrolujte barevnou stálost látky navlhčením její nenápadné části). S programy Iron Aid nepoužívejte sady pro chemické čištění. Příprava prádla Aby se prádlo nezamotalo: doporučujeme zavřít zipy, zapnout knoflíky povlaků na polštáře a přikrývky a svázat volné pásky nebo tkanice (např. zástěr). Vyprázdněte kapsy. Ujistěte se, že v prádle nezůstaly žádné kovové předměty (např. sponky do vlasů, špendlíky apod.). Dvouvrstvé tkaniny obraťte vnitřní stranou nahoru (např. u větrovek s bavlněnou vložkou by měla být bavlněná vrstva nahoře). Tyto tkaniny pak lépe uschnou. Zvláštní poznámky k programu Iron Aid Před ošetřením oblečení s programem Iron Aid odstraňte skvrny vypráním, nebo jen místně odstraňovačem skvrn. Dvouvrstvé tkaniny obraťte vnitřní stranou nahoru (např. u větrovek s bavlněnou vložkou by měla být bavlněná vrstva nahoře). Tyto tkaniny pak lépe uschnou. 1. Otevřete plnicí dvířka: Stiskněte plnicí dvířka (místo stisku).

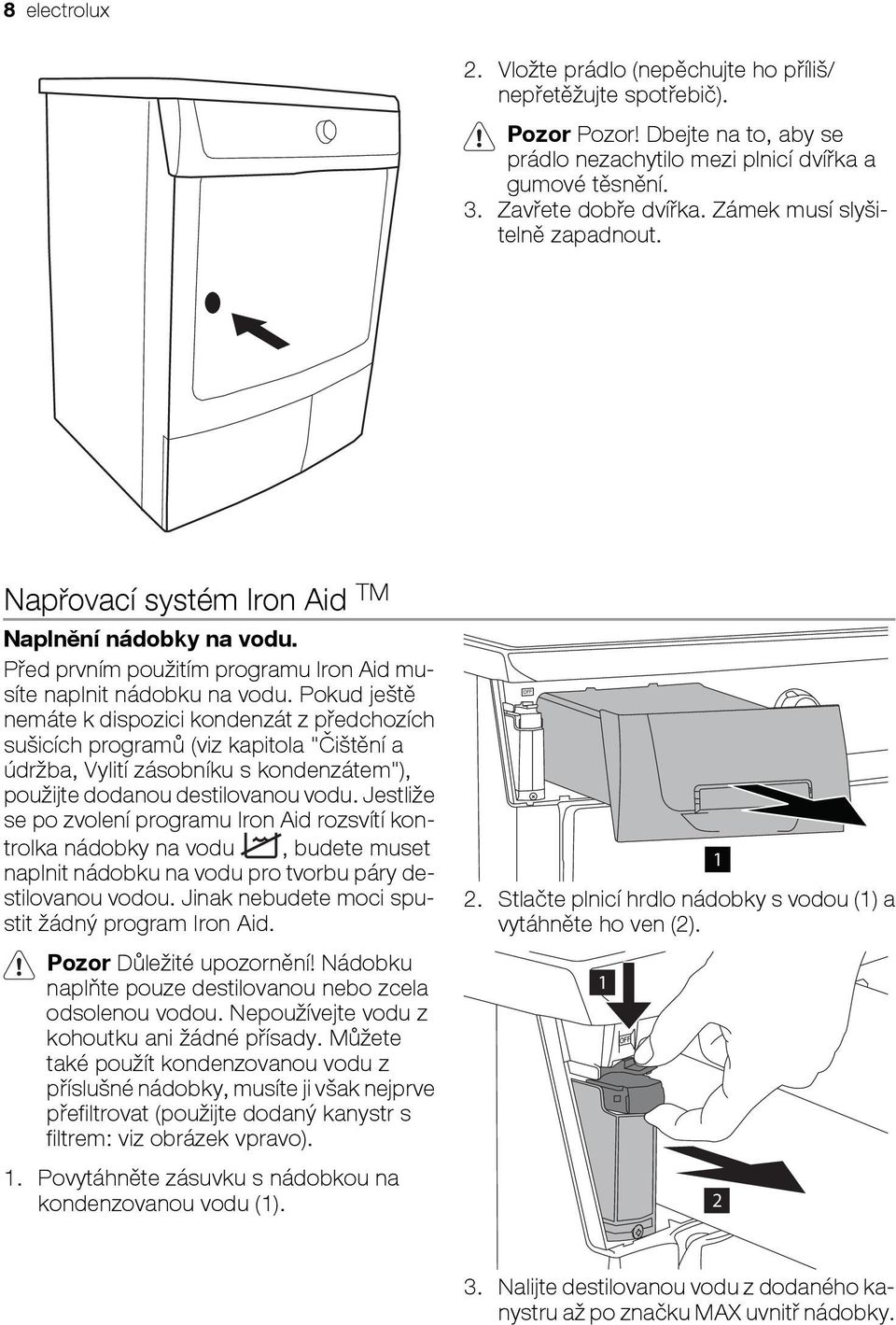

8 8 electrolux 2. Vložte prádlo (nepěchujte ho příliš/ nepřetěžujte spotřebič). Pozor Pozor! Dbejte na to, aby se prádlo nezachytilo mezi plnicí dvířka a gumové těsnění. 3. Zavřete dobře dvířka. Zámek musí slyšitelně zapadnout. Napřovací systém Iron Aid TM Naplnění nádobky na vodu. Před prvním použitím programu Iron Aid musíte naplnit nádobku na vodu. Pokud ještě nemáte k dispozici kondenzát z předchozích sušicích programů (viz kapitola "Čištění a údržba, Vylití zásobníku s kondenzátem"), použijte dodanou destilovanou vodu. Jestliže se po zvolení programu Iron Aid rozsvítí kontrolka nádobky na vodu, budete muset naplnit nádobku na vodu pro tvorbu páry destilovanou vodou. Jinak nebudete moci spustit žádný program Iron Aid. Pozor Důležité upozornění! Nádobku naplňte pouze destilovanou nebo zcela odsolenou vodou. Nepoužívejte vodu z kohoutku ani žádné přísady. Můžete také použít kondenzovanou vodu z příslušné nádobky, musíte ji však nejprve přefiltrovat (použijte dodaný kanystr s filtrem: viz obrázek vpravo). 1. Povytáhněte zásuvku s nádobkou na kondenzovanou vodu (1). 2. Stlačte plnicí hrdlo nádobky s vodou (1) a vytáhněte ho ven (2) Nalijte destilovanou vodu z dodaného kanystru až po značku MAX uvnitř nádobky.

9 electrolux 9 Recirkulaci aktivujete nastavením ventilu do polohy ON. Postupujte následovně: 1. Povytáhněte zásuvku s nádobkou na kondenzovanou vodu (1). Za zásuvkou se nachází plnicí hrdlo nádobky na vodu (2). max 2 4. Zastrčte zpět plnicí hrdlo a zásuvku s nádobkou na kondenzovanou vodu. Napařovací systém Iron Aid lze použít pro všechny suché tkaniny, které nejsou výslovně zakázány v kapitole "Třídění a příprava prádla". Mokré tkaniny mohou být ošetřeny pouze v případě, že jsou označeny jako vhodné pro suché programy. Systém recirkulace vody Tento systém umožňuje automaticky použít pro napařovací cyklus Iron Aid kondenzovanou vodu nashromážděnou v nádobce na kondenzovanou vodu během sušicího cyklu. Pozor Voda v nádobce na kondenzovanou vodu nikdy automaticky nenaplní nádobku na vodu pro tvorbu páry. Recirkulační systém vody funguje pouze tehdy, pokud je zásobován vodou získanou během standardních sušicích cyklů. Tento systém aktivujete otočením ventilu do polohy ON. Když je ventil v poloze ON, nádobka na vodu pro tvorbu páry se naplní během následujícího sušicího cyklu. Voda bude přiváděna vodním okruhem přímo do nádobky na vodu pro tvorbu páry a automaticky ji naplní. 2. Otočte ventil do polohy ON. Voda bude přiváděna vodním okruhem přímo do nádobky na vodu pro tvorbu páry a automaticky ji naplní během následujícího sušicího cyklu. Nádobka na vodu pro tvorbu páry je prázdná. Naplňte ji a stiskněte START/PAUSE Když je ventil uzavřen (v poloze OFF), systém recirkulace nefunguje. 1

10 10 electrolux Přehled programů Iron Aid Programy max.náplň (suchá váha) LOAD BUZZER (SIGNÁL) COTTON (BAVLNA) 1,0 kg SYNTHETICS (SYNTETIKA) 1,0 kg COTTON (BAVLNA) 3,0 kg SYNTHETICS (SYNTETIKA) REFRESH (OSVĚ- ŽENÍ) 1,5 kg 2,5 kg Veškeré informace o použití jsou pouze orientační. Výsledky při vyhlazení se mohou lišit v závislosti na zvoleném programu a zejména na slícování a vlastnostech materiálu dané tkaniny. V případě potřeby lze tyto výsledky zlepšit použitím jiných programů a množství páry. Např. některé tkaniny obsahují více než 20% syntetiky, ale při správném slícování se mohou chovat v programu Iron Aid spíše jako bavlněné tkaniny. Znamená to, že výběrem Iron Aid pro bavlnu můžete dosáhnout lepších výsledků při vyhlazení. Vzhledem k širokému rozsahu různých druhů a vlastností tkanin, které lze v dnešní době vyrobit prostřednictvím různých mechanických a chemických procesů, doporučujeme spustit několik prvních Použití/vlastnosti Pro 1-6 bavlněných košil. Min. 80% přírodních vláken (bavlna, len atd.). Pro 1-6 syntetických košil. max. 20% přírodních vláken (bavlna, len atd.). Pro vyhlazení bavlněných oděvů. Min. 80% přírodních vláken (bavlna, len atd.). Pro vyhlazení snadno udržovatelných oděvů. max. 20% přírodních vláken (bavlna, len atd.). Pro jeden oblek/kostým nebo až dvě saka nebo kalhoty nebo podobné oblečení. Vhodné i pro odstranění pachů. Jen pro suché oděvy. Doplňkové funkce/možnosti mokré, suché mokré, suché mokré, suché mokré, suché programů Iron Aid s nízkou úrovní páry a s malým počtem kusů oblečení, které si jsou co možná nejpodobnější. Později můžete opatrně začít měnit podmínky programů Iron Aid a získávat zkušenosti, jak dosáhnout nejlepších výsledků při daném objemu vloženého prádla, kvalitě tkanin a nejvhodnějších úrovních páry a programech Iron Aid TM. Prostudujte si také přiložený leták "Průvodce textilem".

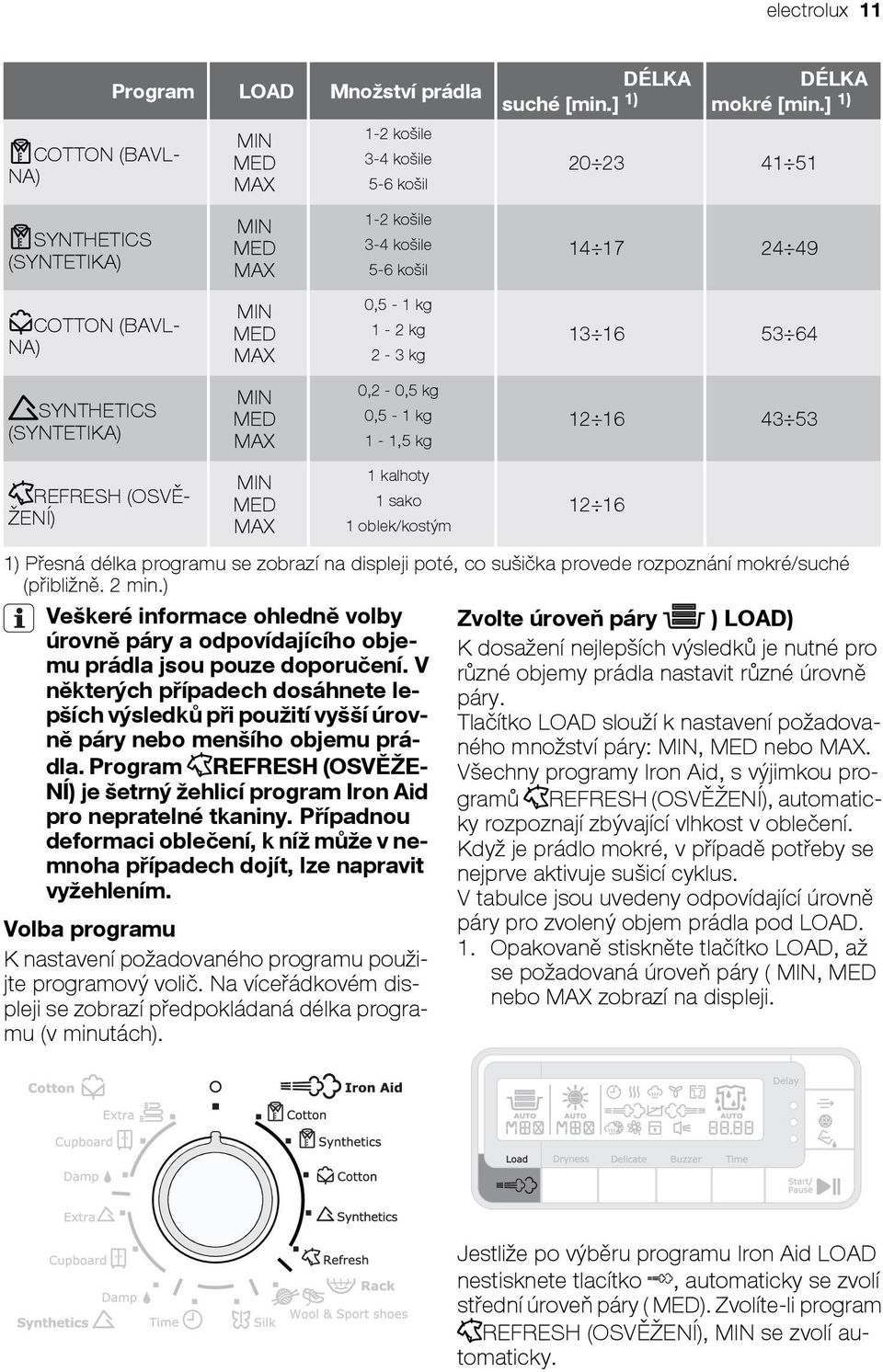

11 electrolux 11 COTTON (BAVL- NA) SYNTHETICS (SYNTETIKA) COTTON (BAVL- NA) SYNTHETICS (SYNTETIKA) REFRESH (OSVĚ- ŽENÍ) Program LOAD Množství prádla MIN MED MAX MIN MED MAX MIN MED MAX MIN MED MAX MIN MED MAX 1-2 košile 3-4 košile 5-6 košil 1-2 košile 3-4 košile 5-6 košil 0,5-1 kg 1-2 kg 2-3 kg 0,2-0,5 kg 0,5-1 kg 1-1,5 kg 1 kalhoty 1 sako 1 oblek/kostým DÉLKA suché [min.] 1) DÉLKA mokré [min.] 1) ) Přesná délka programu se zobrazí na displeji poté, co sušička provede rozpoznání mokré/suché (přibližně. 2 min.) Veškeré informace ohledně volby úrovně páry a odpovídajícího objemu prádla jsou pouze doporučení. V některých případech dosáhnete lepších výsledků při použití vyšší úrovně páry nebo menšího objemu prádla. Program REFRESH (OSVĚŽE- NÍ) je šetrný žehlicí program Iron Aid pro nepratelné tkaniny. Případnou deformaci oblečení, k níž může v nemnoha případech dojít, lze napravit vyžehlením. Volba programu K nastavení požadovaného programu použijte programový volič. Na víceřádkovém displeji se zobrazí předpokládaná délka programu (v minutách). Zvolte úroveň páry ) LOAD) K dosažení nejlepších výsledků je nutné pro různé objemy prádla nastavit různé úrovně páry. Tlačítko LOAD slouží k nastavení požadovaného množství páry: MIN, MED nebo MAX. Všechny programy Iron Aid, s výjimkou programů REFRESH (OSVĚŽENÍ), automaticky rozpoznají zbývající vlhkost v oblečení. Když je prádlo mokré, v případě potřeby se nejprve aktivuje sušicí cyklus. V tabulce jsou uvedeny odpovídající úrovně páry pro zvolený objem prádla pod LOAD. 1. Opakovaně stiskněte tlačítko LOAD, až se požadovaná úroveň páry ( MIN, MED nebo MAX zobrazí na displeji. Jestliže po výběru programu Iron Aid LOAD nestisknete tlacítko, automaticky se zvolí střední úroveň páry ( MED). Zvolíte-li program REFRESH (OSVĚŽENÍ), MIN se zvolí automaticky.

12 12 electrolux Důležité: V případě pochybností vždy nejprve zvolte nižší úroveň páry, dokud nebudete mít více zkušeností s objemy prádla, typy tkanin a odpovídající optimální úrovní páry. Když zvolíte příliš vysokou úroveň páry, oděvy mohou ztratit svůj tvar. Při příliš nízké úrovni páry mohou zůstat oděvy zmačkané. Volba doplňkových funkcí Doplňkové funkce pro programy Iron Aid jsou BUZZER (SIGNÁL), DELAY a DĚTSKÁ POJISTKA. BUZZER (SIGNÁL) Spotřebič se dodává s aktivovanou funkcí BUZZER (SIGNÁL). Po skončení sušicího cyklu zazní přerušovaný zvukový signál. Při každém stisknutí tlačítka nebo změně programu pomocí programového voliče zazní také zvukový signál. Stisknutím tlačítka funkci zapnete nebo vypnete. Jestliže je funkce aktivní, na displeji se objeví symbol BUZZER (SIGNÁL). DELAY Tlačítkem DELAY můžete odložit spuštění programu o 30 minut ( ) až maximálně 20 hodin ( ). Spouštění programu Iron Aid TM Stiskněte tlačítko START/PAUZA. Program se spustí. Nejprve se na displeji objeví kontrolka fáze sušení. Na displeji se také objeví délka programu pro zvolený program Iron Aid, bez přídavné sušicí fáze. U mokrého prádla sušička po několika minutách zobrazí správnou dobu trvání programu Iron Aid včetně předcházejícího programu sušení. Po dosažení správného stupně suchosti se ihned automaticky spustí program Iron Aid. Ukazatel páry ukazuje průběh programu Iron 1. Zvolte program a doplňkové funkce. 2. Stiskněte tlačítkodelay tolikrát, až se požadované odložení zobrazí na displeji, např. má-li se program spustit ve 12 hodin. 3. Chcete-li zapnout časovač odložení, stiskněte tlačítko START/PAUSE. Na displeji se stále zobrazuje čas zbývající do spuštění programu (např.,,,... apod.). Pokud se na displeji zobrazí a stiskněte opět toto tlačítko, časové odložení se zruší. Na displeji se objeví, a pak délka zvoleného programu. DĚTSKÁ POJISTKA Nastavíte-li dětskou pojistku, není možné náhodně spustit program nebo změnit již probíhající program. Dětská bezpečnostní pojistka zablokuje všechna tlačítka a programový volič. Dětská pojistka se zapne nebo vypne současným stiskem tlačítek BUZZER (SIGNÁL) a TIME (ČAS) na 5 vteřin. Před spuštěním programu: spotřebič nelze použít. Po spuštění programu: probíhající program nelze změnit. Na displeji se objeví symbol na znamení, že dětská pojistka je zapnutá. Po skončení programu se dětská pojistka nevypne. Chcete-li nastavit nový program, je nutné nejprve dětskou pojistku zrušit. Aid na displeji. Jednotlivé napařovací fáze se zobrazují animovanými obláčky páry. Pozor Důležité: Během parních fází, které tvoří součást programu Iron Aid a také během fáze proti zmačkání (zobrazené animovanými obláčky páry) nelze otevřít plnicí dvířka. Nebezpečí popálení! Jestliže se po zvolení programu Iron Aid rozsvítí kontrolka nádobky na vodu, program nelze spustit. Nejprve budete muset

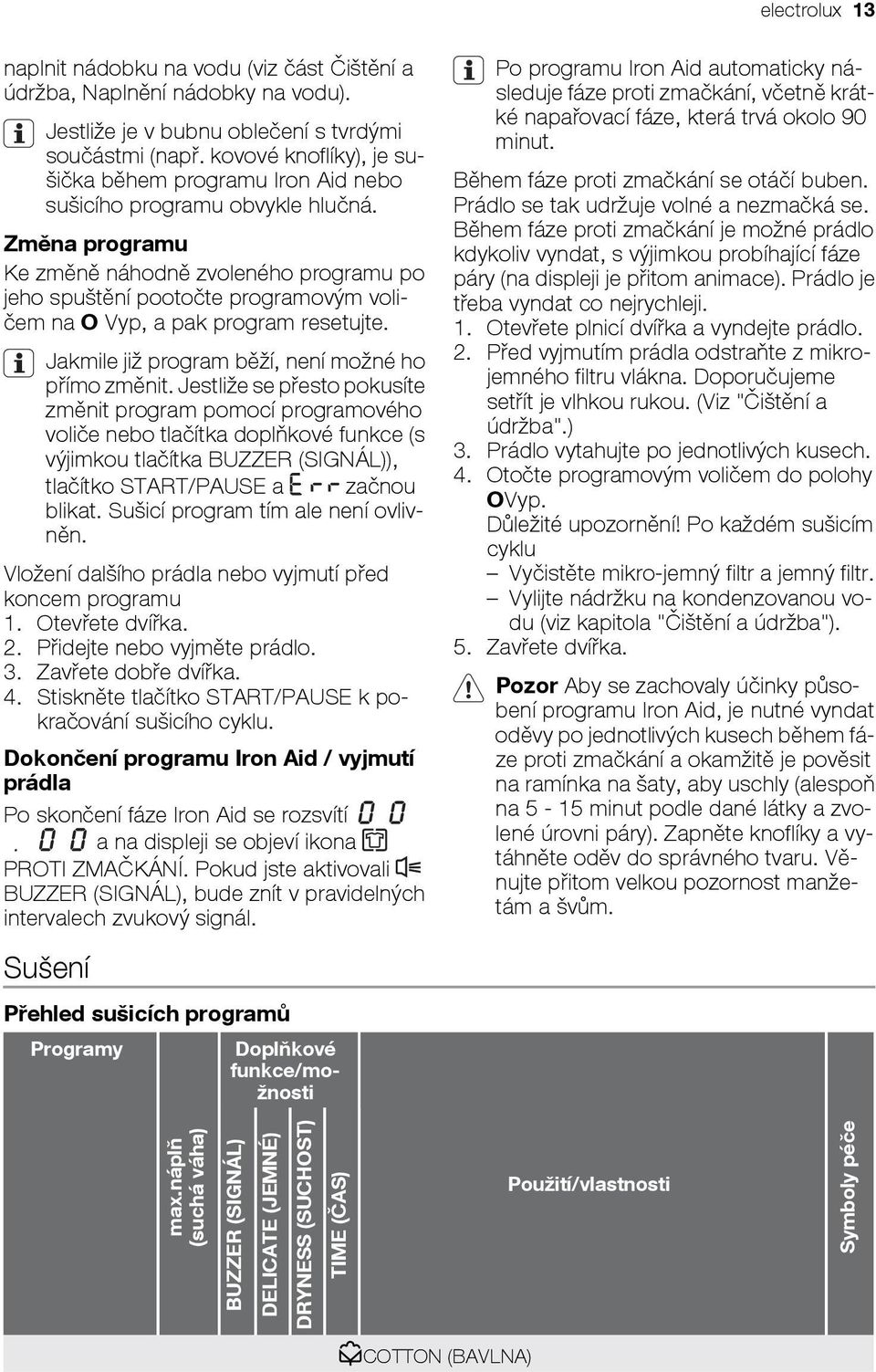

13 electrolux 13 naplnit nádobku na vodu (viz část Čištění a údržba, Naplnění nádobky na vodu). Jestliže je v bubnu oblečení s tvrdými součástmi (např. kovové knoflíky), je sušička během programu Iron Aid nebo sušicího programu obvykle hlučná. Změna programu Ke změně náhodně zvoleného programu po jeho spuštění pootočte programovým voličem na O Vyp, a pak program resetujte. Jakmile již program běží, není možné ho přímo změnit. Jestliže se přesto pokusíte změnit program pomocí programového voliče nebo tlačítka doplňkové funkce (s výjimkou tlačítka BUZZER (SIGNÁL)), tlačítko START/PAUSE a začnou blikat. Sušicí program tím ale není ovlivněn. Vložení dalšího prádla nebo vyjmutí před koncem programu 1. Otevřete dvířka. 2. Přidejte nebo vyjměte prádlo. 3. Zavřete dobře dvířka. 4. Stiskněte tlačítko START/PAUSE k pokračování sušicího cyklu. Dokončení programu Iron Aid / vyjmutí prádla Po skončení fáze Iron Aid se rozsvítí a na displeji se objeví ikona PROTI ZMAČKÁNÍ. Pokud jste aktivovali BUZZER (SIGNÁL), bude znít v pravidelných intervalech zvukový signál. Sušení Přehled sušicích programů Programy Doplňkové funkce/možnosti Po programu Iron Aid automaticky následuje fáze proti zmačkání, včetně krátké napařovací fáze, která trvá okolo 90 minut. Během fáze proti zmačkání se otáčí buben. Prádlo se tak udržuje volné a nezmačká se. Během fáze proti zmačkání je možné prádlo kdykoliv vyndat, s výjimkou probíhající fáze páry (na displeji je přitom animace). Prádlo je třeba vyndat co nejrychleji. 1. Otevřete plnicí dvířka a vyndejte prádlo. 2. Před vyjmutím prádla odstraňte z mikrojemného filtru vlákna. Doporučujeme setřít je vlhkou rukou. (Viz "Čištění a údržba".) 3. Prádlo vytahujte po jednotlivých kusech. 4. Otočte programovým voličem do polohy OVyp. Důležité upozornění! Po každém sušicím cyklu Vyčistěte mikro-jemný filtr a jemný filtr. Vylijte nádržku na kondenzovanou vodu (viz kapitola "Čištění a údržba"). 5. Zavřete dvířka. Pozor Aby se zachovaly účinky působení programu Iron Aid, je nutné vyndat oděvy po jednotlivých kusech během fáze proti zmačkání a okamžitě je pověsit na ramínka na šaty, aby uschly (alespoň na 5-15 minut podle dané látky a zvolené úrovni páry). Zapněte knoflíky a vytáhněte oděv do správného tvaru. Věnujte přitom velkou pozornost manžetám a švům. max.náplň (suchá váha) BUZZER (SIGNÁL) DELICATE (JEMNÉ) DRYNESS (SUCHOST) TIME (ČAS) Použití/vlastnosti Symboly péče COTTON (BAVLNA)

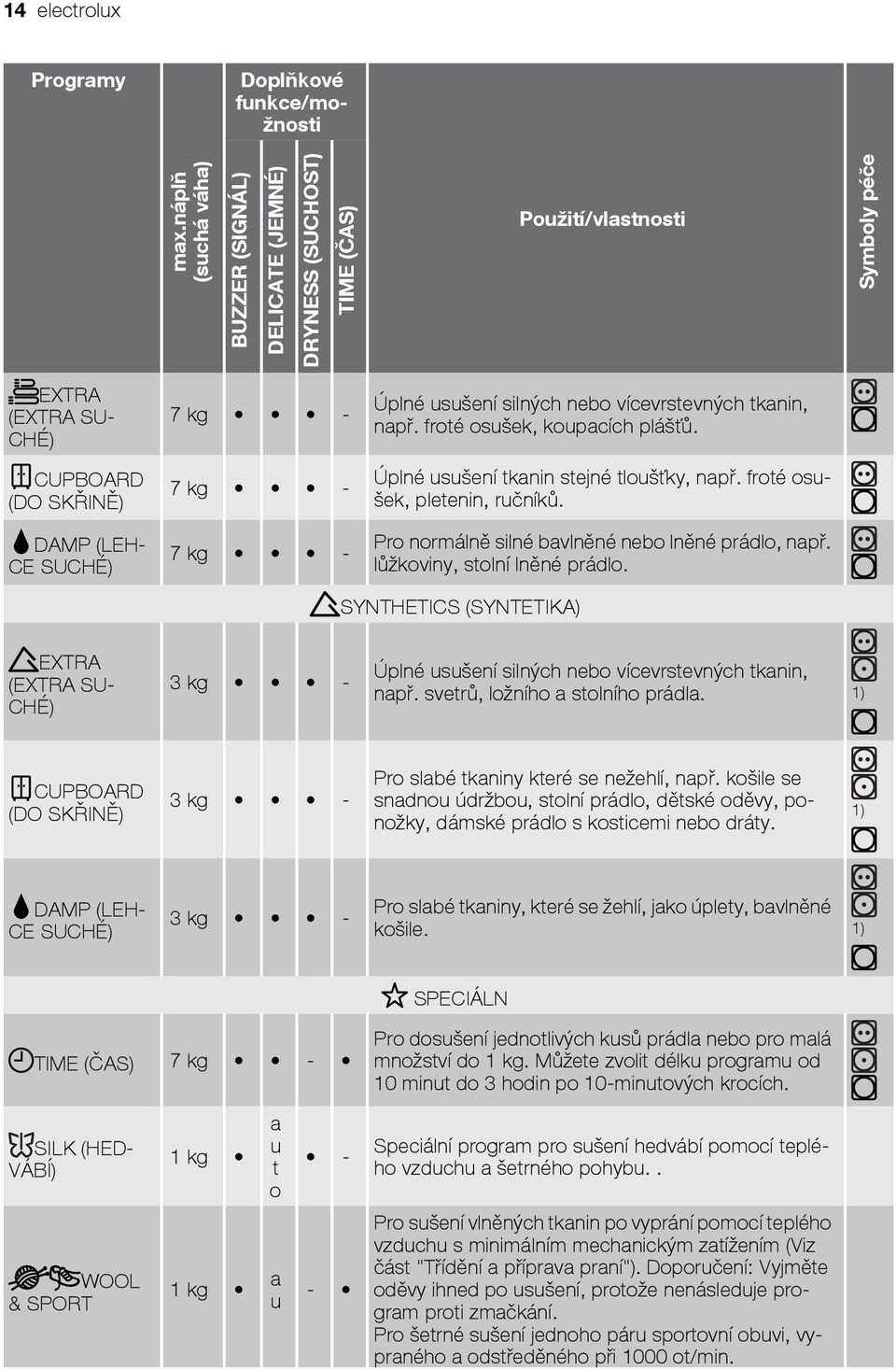

14 14 electrolux Programy Doplňkové funkce/možnosti max.náplň (suchá váha) BUZZER (SIGNÁL) DELICATE (JEMNÉ) DRYNESS (SUCHOST) TIME (ČAS) Použití/vlastnosti Symboly péče EXTRA (EXTRA SU- CHÉ) CUPBOARD (DO SKŘINĚ) DAMP (LEH- CE SUCHÉ) 7 kg - 7 kg - 7 kg - Úplné usušení silných nebo vícevrstevných tkanin, např. froté osušek, koupacích plášťů. Úplné usušení tkanin stejné tloušťky, např. froté osušek, pletenin, ručníků. Pro normálně silné bavlněné nebo lněné prádlo, např. lůžkoviny, stolní lněné prádlo. SYNTHETICS (SYNTETIKA) EXTRA (EXTRA SU- CHÉ) 3 kg - Úplné usušení silných nebo vícevrstevných tkanin, např. svetrů, ložního a stolního prádla. 1) CUPBOARD (DO SKŘINĚ) 3 kg - Pro slabé tkaniny které se nežehlí, např. košile se snadnou údržbou, stolní prádlo, dětské oděvy, ponožky, dámské prádlo s kosticemi nebo dráty. 1) DAMP (LEH- CE SUCHÉ) 3 kg - Pro slabé tkaniny, které se žehlí, jako úplety, bavlněné košile. 1) SPECIÁLN TIME (ČAS) 7 kg - Pro dosušení jednotlivých kusů prádla nebo pro malá množství do 1 kg. Můžete zvolit délku programu od 10 minut do 3 hodin po 10-minutových krocích. SILK (HED- VÁBÍ) WOOL & SPORT 1 kg 1 kg a u t o a u - - Speciální program pro sušení hedvábí pomocí teplého vzduchu a šetrného pohybu.. Pro sušení vlněných tkanin po vyprání pomocí teplého vzduchu s minimálním mechanickým zatížením (Viz část "Třídění a příprava praní"). Doporučení: Vyjměte oděvy ihned po usušení, protože nenásleduje program proti zmačkání. Pro šetrné sušení jednoho páru sportovní obuvi, vypraného a odstředěného při 1000 ot/min.

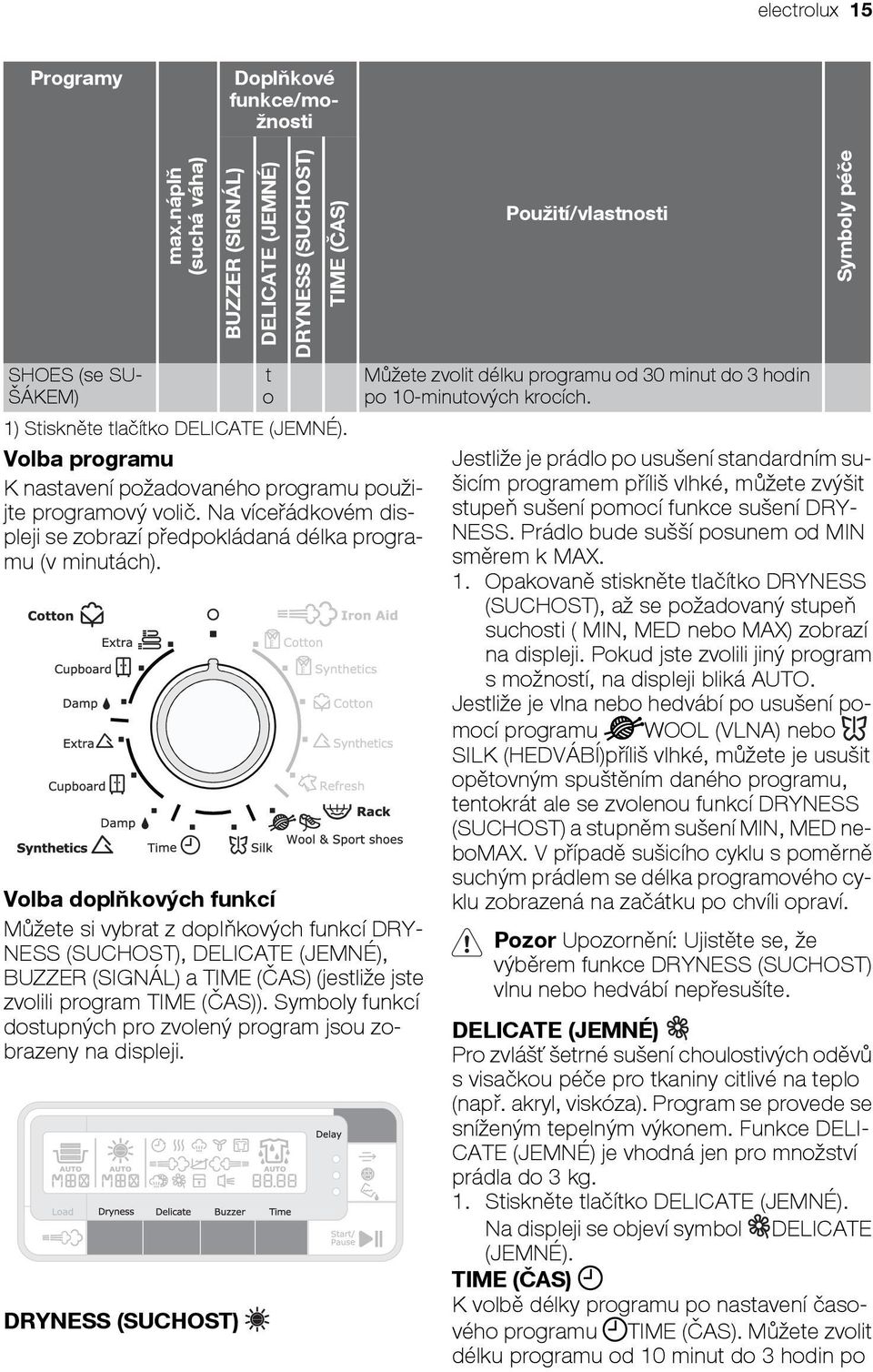

15 electrolux 15 Programy Doplňkové funkce/možnosti SHOES (se SU- ŠÁKEM) max.náplň (suchá váha) BUZZER (SIGNÁL) DELICATE (JEMNÉ) t o DRYNESS (SUCHOST) TIME (ČAS) 1) Stiskněte tlačítko DELICATE (JEMNÉ). Volba programu K nastavení požadovaného programu použijte programový volič. Na víceřádkovém displeji se zobrazí předpokládaná délka programu (v minutách). Volba doplňkových funkcí Můžete si vybrat z doplňkových funkcí DRY- NESS (SUCHOST), DELICATE (JEMNÉ), BUZZER (SIGNÁL) a TIME (ČAS) (jestliže jste zvolili program TIME (ČAS)). Symboly funkcí dostupných pro zvolený program jsou zobrazeny na displeji. DRYNESS (SUCHOST) Použití/vlastnosti Můžete zvolit délku programu od 30 minut do 3 hodin po 10-minutových krocích. Symboly péče Jestliže je prádlo po usušení standardním sušicím programem příliš vlhké, můžete zvýšit stupeň sušení pomocí funkce sušení DRY- NESS. Prádlo bude sušší posunem od MIN směrem k MAX. 1. Opakovaně stiskněte tlačítko DRYNESS (SUCHOST), až se požadovaný stupeň suchosti ( MIN, MED nebo MAX) zobrazí na displeji. Pokud jste zvolili jiný program s možností, na displeji bliká AUTO. Jestliže je vlna nebo hedvábí po usušení pomocí programu WOOL (VLNA) nebo SILK (HEDVÁBÍ)příliš vlhké, můžete je usušit opětovným spuštěním daného programu, tentokrát ale se zvolenou funkcí DRYNESS (SUCHOST) a stupněm sušení MIN, MED nebomax. V případě sušicího cyklu s poměrně suchým prádlem se délka programového cyklu zobrazená na začátku po chvíli opraví. Pozor Upozornění: Ujistěte se, že výběrem funkce DRYNESS (SUCHOST) vlnu nebo hedvábí nepřesušíte. DELICATE (JEMNÉ) Pro zvlášť šetrné sušení choulostivých oděvů s visačkou péče pro tkaniny citlivé na teplo (např. akryl, viskóza). Program se provede se sníženým tepelným výkonem. Funkce DELI- CATE (JEMNÉ) je vhodná jen pro množství prádla do 3 kg. 1. Stiskněte tlačítko DELICATE (JEMNÉ). Na displeji se objeví symbol DELICATE (JEMNÉ). TIME (ČAS) K volbě délky programu po nastavení časového programu TIME (ČAS). Můžete zvolit délku programu od 10 minut do 3 hodin po

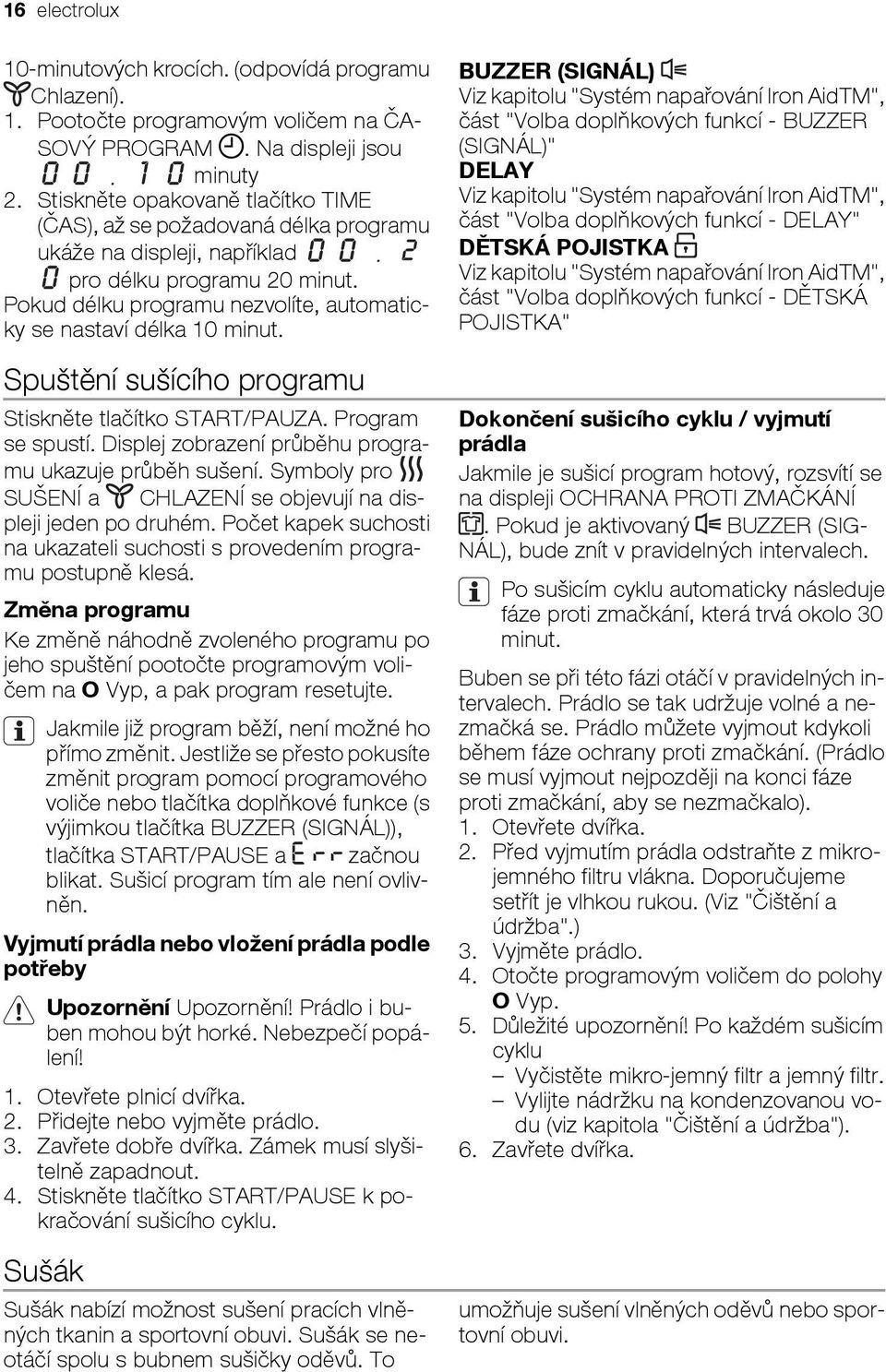

16 16 electrolux 10-minutových krocích. (odpovídá programu Chlazení). 1. Pootočte programovým voličem na ČA- SOVÝ PROGRAM. Na displeji jsou minuty 2. Stiskněte opakovaně tlačítko TIME (ČAS), až se požadovaná délka programu ukáže na displeji, například pro délku programu 20 minut. Pokud délku programu nezvolíte, automaticky se nastaví délka 10 minut. Spuštění sušícího programu Stiskněte tlačítko START/PAUZA. Program se spustí. Displej zobrazení průběhu programu ukazuje průběh sušení. Symboly pro SUŠENÍ a CHLAZENÍ se objevují na displeji jeden po druhém. Počet kapek suchosti na ukazateli suchosti s provedením programu postupně klesá. Změna programu Ke změně náhodně zvoleného programu po jeho spuštění pootočte programovým voličem na O Vyp, a pak program resetujte. Jakmile již program běží, není možné ho přímo změnit. Jestliže se přesto pokusíte změnit program pomocí programového voliče nebo tlačítka doplňkové funkce (s výjimkou tlačítka BUZZER (SIGNÁL)), tlačítka START/PAUSE a začnou blikat. Sušicí program tím ale není ovlivněn. Vyjmutí prádla nebo vložení prádla podle potřeby Upozornění Upozornění! Prádlo i buben mohou být horké. Nebezpečí popálení! 1. Otevřete plnicí dvířka. 2. Přidejte nebo vyjměte prádlo. 3. Zavřete dobře dvířka. Zámek musí slyšitelně zapadnout. 4. Stiskněte tlačítko START/PAUSE k pokračování sušicího cyklu. Sušák Sušák nabízí možnost sušení pracích vlněných tkanin a sportovní obuvi. Sušák se neotáčí spolu s bubnem sušičky oděvů. To BUZZER (SIGNÁL) Viz kapitolu "Systém napařování Iron AidTM", část "Volba doplňkových funkcí - BUZZER (SIGNÁL)" DELAY Viz kapitolu "Systém napařování Iron AidTM", část "Volba doplňkových funkcí - DELAY" DĚTSKÁ POJISTKA Viz kapitolu "Systém napařování Iron AidTM", část "Volba doplňkových funkcí - DĚTSKÁ POJISTKA" Dokončení sušicího cyklu / vyjmutí prádla Jakmile je sušicí program hotový, rozsvítí se na displeji OCHRANA PROTI ZMAČKÁNÍ. Pokud je aktivovaný BUZZER (SIG- NÁL), bude znít v pravidelných intervalech. Po sušicím cyklu automaticky následuje fáze proti zmačkání, která trvá okolo 30 minut. Buben se při této fázi otáčí v pravidelných intervalech. Prádlo se tak udržuje volné a nezmačká se. Prádlo můžete vyjmout kdykoli během fáze ochrany proti zmačkání. (Prádlo se musí vyjmout nejpozději na konci fáze proti zmačkání, aby se nezmačkalo). 1. Otevřete dvířka. 2. Před vyjmutím prádla odstraňte z mikrojemného filtru vlákna. Doporučujeme setřít je vlhkou rukou. (Viz "Čištění a údržba".) 3. Vyjměte prádlo. 4. Otočte programovým voličem do polohy O Vyp. 5. Důležité upozornění! Po každém sušicím cyklu Vyčistěte mikro-jemný filtr a jemný filtr. Vylijte nádržku na kondenzovanou vodu (viz kapitola "Čištění a údržba"). 6. Zavřete dvířka. umožňuje sušení vlněných oděvů nebo sportovní obuvi.

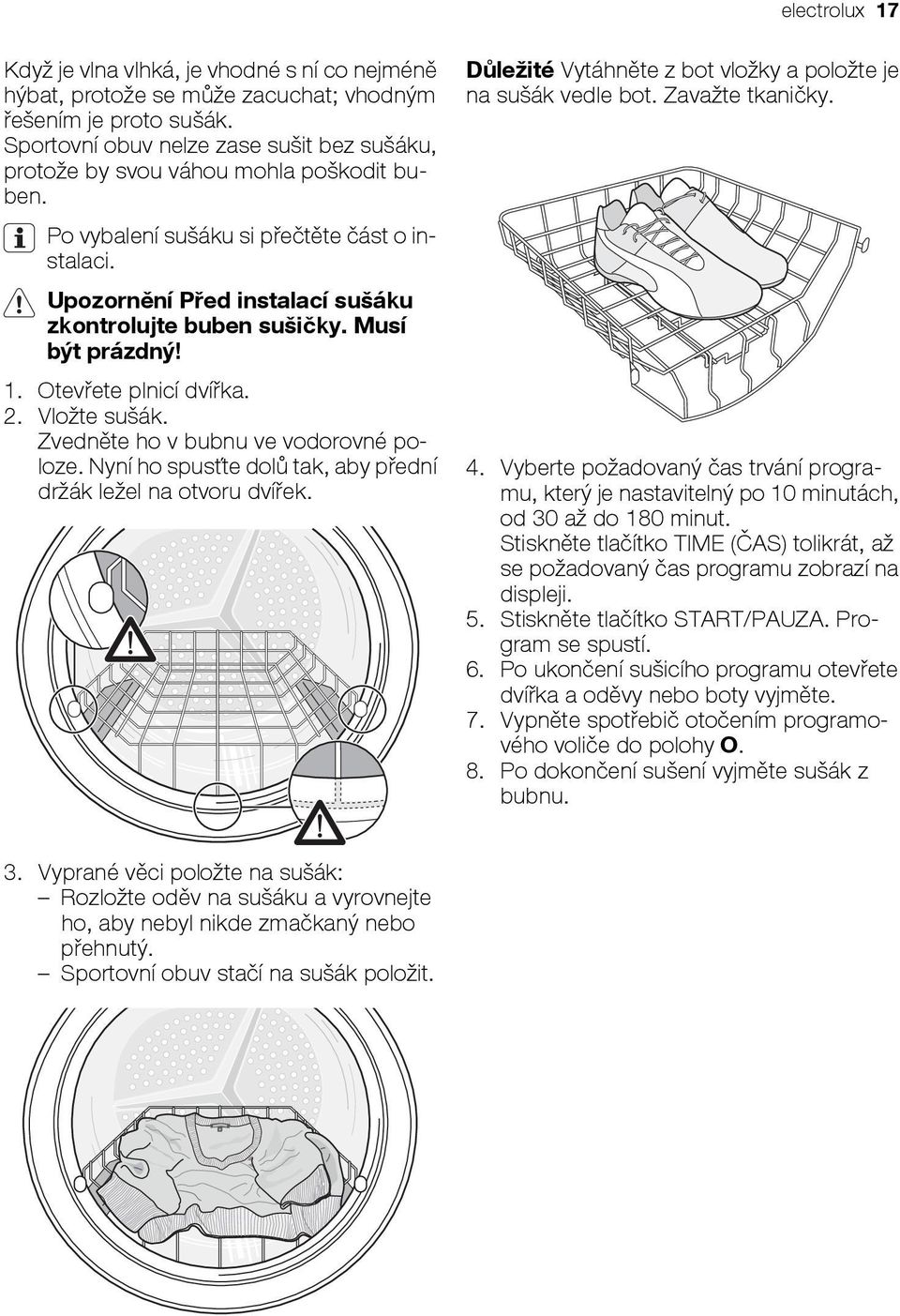

17 electrolux 17 Když je vlna vlhká, je vhodné s ní co nejméně hýbat, protože se může zacuchat; vhodným řešením je proto sušák. Sportovní obuv nelze zase sušit bez sušáku, protože by svou váhou mohla poškodit buben. Po vybalení sušáku si přečtěte část o instalaci. Upozornění Před instalací sušáku zkontrolujte buben sušičky. Musí být prázdný! 1. Otevřete plnicí dvířka. 2. Vložte sušák. Zvedněte ho v bubnu ve vodorovné poloze. Nyní ho spusťte dolů tak, aby přední držák ležel na otvoru dvířek. Důležité Vytáhněte z bot vložky a položte je na sušák vedle bot. Zavažte tkaničky. 4. Vyberte požadovaný čas trvání programu, který je nastavitelný po 10 minutách, od 30 až do 180 minut. Stiskněte tlačítko TIME (ČAS) tolikrát, až se požadovaný čas programu zobrazí na displeji. 5. Stiskněte tlačítko START/PAUZA. Program se spustí. 6. Po ukončení sušicího programu otevřete dvířka a oděvy nebo boty vyjměte. 7. Vypněte spotřebič otočením programového voliče do polohy O. 8. Po dokončení sušení vyjměte sušák z bubnu. 3. Vyprané věci položte na sušák: Rozložte oděv na sušáku a vyrovnejte ho, aby nebyl nikde zmačkaný nebo přehnutý. Sportovní obuv stačí na sušák položit.

18 18 electrolux Čištění a údržba Čištění filtrů na vlákna K zajištění dokonalého sušení prádla je nutné filtry ve dvířkách a v přední části bubnu vyčistit po každém programu Iron Aid TM nebo sušicím cyklu. Pozor Důležité upozornění. Nikdy nepoužívejte sušičku bez filtru na vlákna nebo s poškozeným nebo ucpaným filtrem. 1. Otevřete plnicí dvířka. Čištění ventilu/filtru recirkulace vody Jestliže se na displeji zobrazí symbol FIL- TRU PÁRY, je třeba vyčistit filtr recirkulace vody. Ventil/filtr je umístěn za držadlem nádržky - viz kapitola "Popis výrobku". 1. Stlačte plnicí hrdlo nádobky s vodou (1) a vytáhněte ho ven (2). 2. Vlhkou rukou očistěte mikro/jemný filtr, který je zabudován v dolní části vkládacího otvoru. 3. Po určité době se na filtrech vytvoří bílý povlak ze zbytků pracího prášku. Vyčistěte filtry teplou vodou a kartáčkem. Vyjměte filtr z dvířek vytažením ven. Filtr lze umístit s výstupkem doleva nebo doprava. Po skončení nezapomeňte filtr vrátit zpět Ventil/filtr omyjte pod tekoucí teplou vodou. 4. Vlákna doporučujeme setřít vlhkou rukou. 5. Vyměňte filtr. 3. Vložte zpět ventil/filtr.

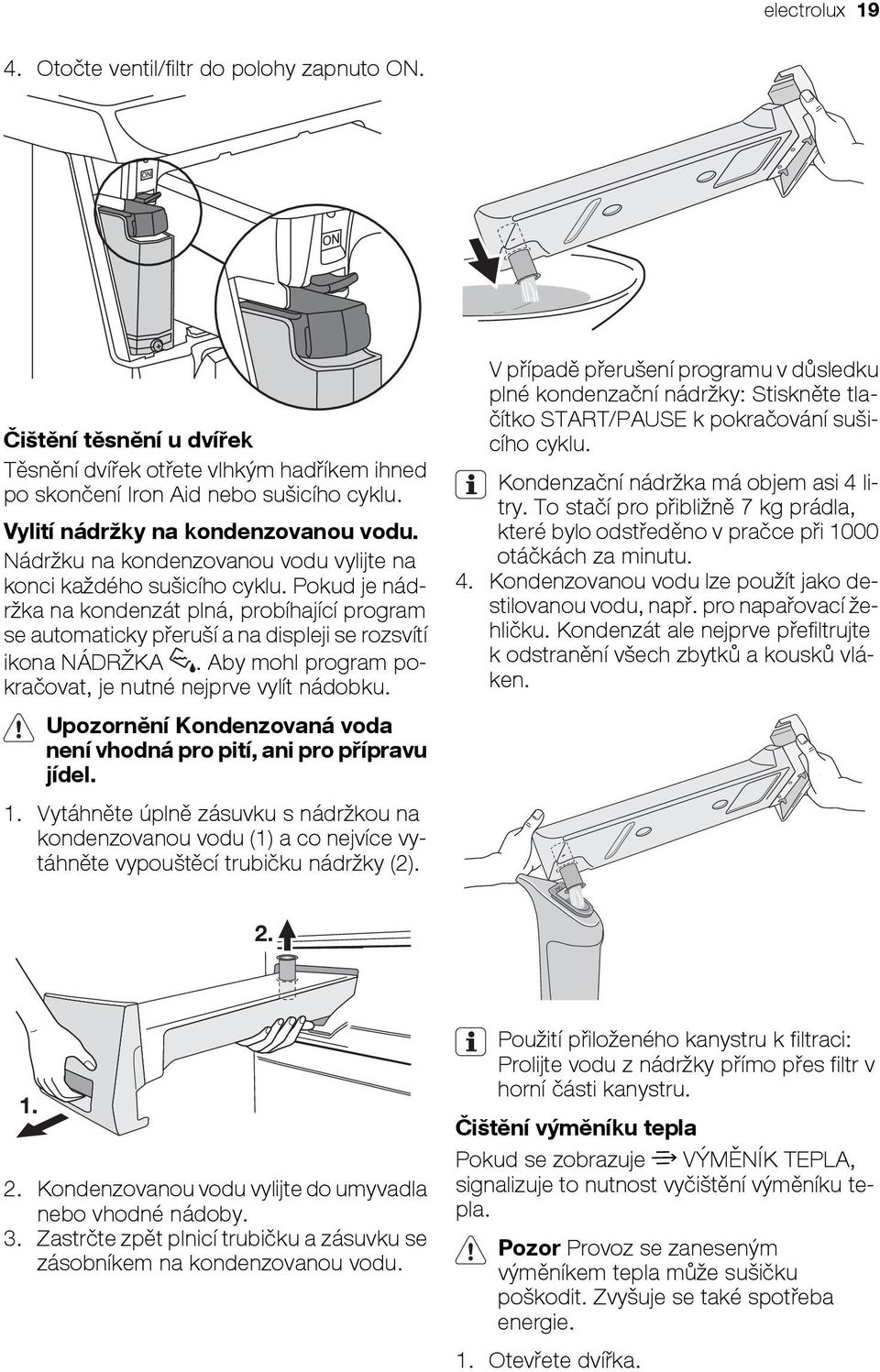

19 electrolux Otočte ventil/filtr do polohy zapnuto ON. Čištění těsnění u dvířek Těsnění dvířek otřete vlhkým hadříkem ihned po skončení Iron Aid nebo sušicího cyklu. Vylití nádržky na kondenzovanou vodu. Nádržku na kondenzovanou vodu vylijte na konci každého sušicího cyklu. Pokud je nádržka na kondenzát plná, probíhající program se automaticky přeruší a na displeji se rozsvítí ikona NÁDRŽKA. Aby mohl program pokračovat, je nutné nejprve vylít nádobku. Upozornění Kondenzovaná voda není vhodná pro pití, ani pro přípravu jídel. 1. Vytáhněte úplně zásuvku s nádržkou na kondenzovanou vodu (1) a co nejvíce vytáhněte vypouštěcí trubičku nádržky (2). V případě přerušení programu v důsledku plné kondenzační nádržky: Stiskněte tlačítko START/PAUSE k pokračování sušicího cyklu. Kondenzační nádržka má objem asi 4 litry. To stačí pro přibližně 7 kg prádla, které bylo odstředěno v pračce při 1000 otáčkách za minutu. 4. Kondenzovanou vodu lze použít jako destilovanou vodu, např. pro napařovací žehličku. Kondenzát ale nejprve přefiltrujte k odstranění všech zbytků a kousků vláken Kondenzovanou vodu vylijte do umyvadla nebo vhodné nádoby. 3. Zastrčte zpět plnicí trubičku a zásuvku se zásobníkem na kondenzovanou vodu. Použití přiloženého kanystru k filtraci: Prolijte vodu z nádržky přímo přes filtr v horní části kanystru. Čištění výměníku tepla Pokud se zobrazuje VÝMĚNÍK TEPLA, signalizuje to nutnost vyčištění výměníku tepla. Pozor Provoz se zaneseným výměníkem tepla může sušičku poškodit. Zvyšuje se také spotřeba energie. 1. Otevřete dvířka.

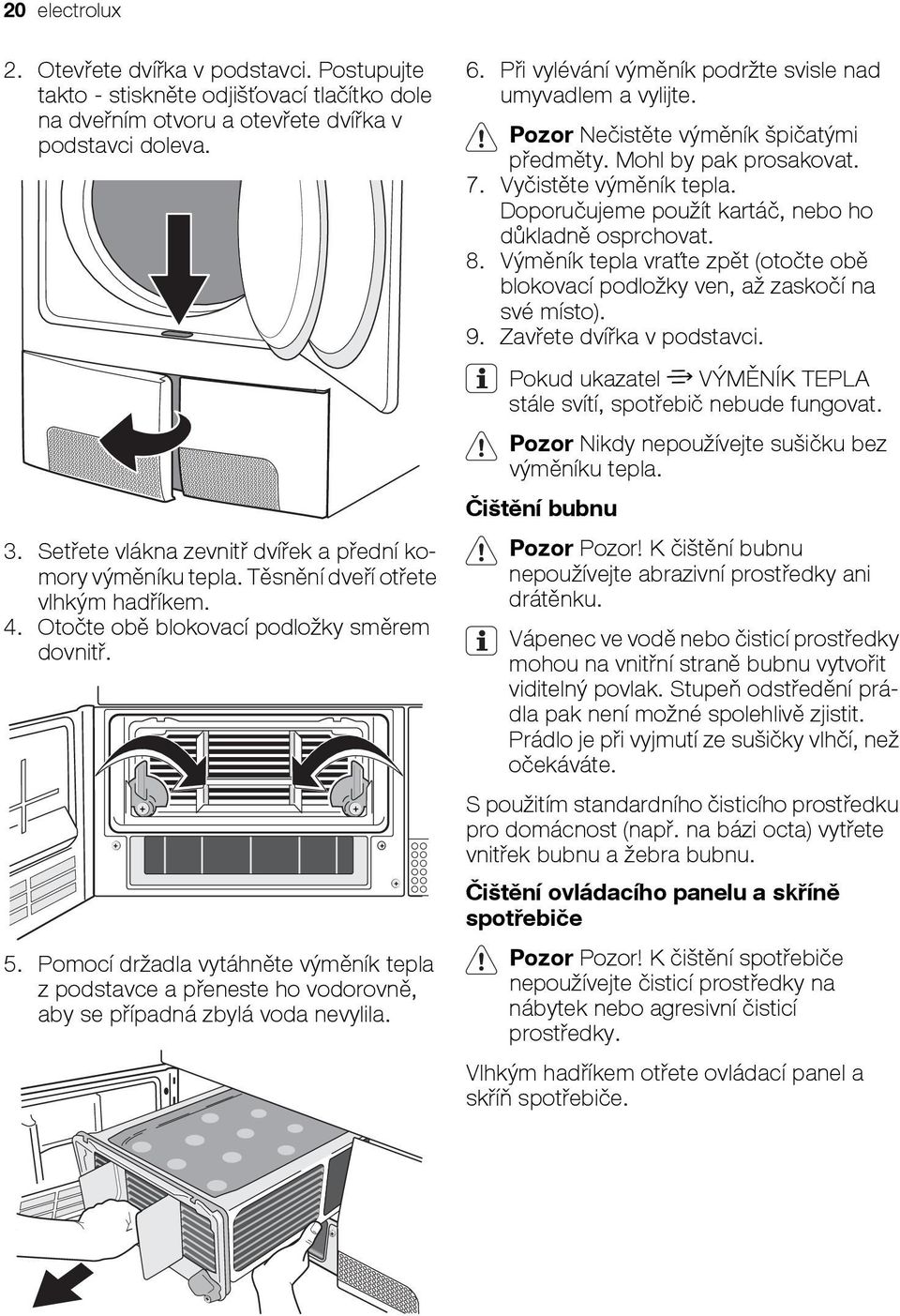

20 20 electrolux 2. Otevřete dvířka v podstavci. Postupujte takto - stiskněte odjišťovací tlačítko dole na dveřním otvoru a otevřete dvířka v podstavci doleva. 3. Setřete vlákna zevnitř dvířek a přední komory výměníku tepla. Těsnění dveří otřete vlhkým hadříkem. 4. Otočte obě blokovací podložky směrem dovnitř. 5. Pomocí držadla vytáhněte výměník tepla z podstavce a přeneste ho vodorovně, aby se případná zbylá voda nevylila. 6. Při vylévání výměník podržte svisle nad umyvadlem a vylijte. Pozor Nečistěte výměník špičatými předměty. Mohl by pak prosakovat. 7. Vyčistěte výměník tepla. Doporučujeme použít kartáč, nebo ho důkladně osprchovat. 8. Výměník tepla vraťte zpět (otočte obě blokovací podložky ven, až zaskočí na své místo). 9. Zavřete dvířka v podstavci. Pokud ukazatel VÝMĚNÍK TEPLA stále svítí, spotřebič nebude fungovat. Pozor Nikdy nepoužívejte sušičku bez výměníku tepla. Čištění bubnu Pozor Pozor! K čištění bubnu nepoužívejte abrazivní prostředky ani drátěnku. Vápenec ve vodě nebo čisticí prostředky mohou na vnitřní straně bubnu vytvořit viditelný povlak. Stupeň odstředění prádla pak není možné spolehlivě zjistit. Prádlo je při vyjmutí ze sušičky vlhčí, než očekáváte. S použitím standardního čisticího prostředku pro domácnost (např. na bázi octa) vytřete vnitřek bubnu a žebra bubnu. Čištění ovládacího panelu a skříně spotřebiče Pozor Pozor! K čištění spotřebiče nepoužívejte čisticí prostředky na nábytek nebo agresivní čisticí prostředky. Vlhkým hadříkem otřete ovládací panel a skříň spotřebiče.

21 Co dělat, když... Řešení problémů vlastními silami plus číslo nebo písmeno) na víceřádkovém displeji: Zkuste, zda problém trvá i po vypnutí a zapnutí spotřebiče. Resetujte program. Stiskněte tlačítko START/PAUSE. Jestliže porucha přetrvává, obraťte se na oddělení péče o zákazníky a uveďte chybový kód. Problém Možná příčina Řešení Sušička nefunguje. Nespustil se program Iron Aid. ukazatel vodovodního kohoutu svítí. Po programu Iron Aid není oblečení dostatečně vyhlazené. Po programu Iron Aid nezůstanou na oblečení žádné záhyby/puky. Sušení není uspokojivé. Síťová zástrčka není zasunutá do zásuvky, nebo nefunguje správně pojistka. Jsou otevřená dvířka. Stiskli jste tlačítko START/PAUSE? Nádobka na vodu je prázdná. Je zavřený ventil recirkulace (v poloze OFF). Zvolili jste nevhodný program (např. SYNTHETICS (SYNTETIKA) místo COTTON (BAVLNA)). Byla nastavena příliš malá LOAD. V sušičce je příliš mnoho prádla, nebo se jednotlivé kusy příliš liší. Nevyjmuli jste oblečení před dokončením fáze proti zmačkání. Oblečení nevisí na ramínkách na šaty, nebo jste ho neupravili do správného tvaru. Vícevrstvé oblečení má tendenci ztrácet tvar. Program Iron Aid oblečení vyhlazuje. Zvolili jste nevhodný program. Ucpané filtry na vlákna. Filtr na vlákna je zanesený. Výměník tepla je zanesený vlákny. Příliš mnoho prádla. Větrací otvory v prostoru podstavce jsou zakryté. Zbytky na vnitřním povrchu bubnu nebo žeber bubnu. Zasuňte zástrčku do zásuvky. Zkontrolujte pojistku v pojistkové skříňce (domácí instalace). Zavřete dvířka. Stiskněte opět tlačítko START/PA- USE. Naplňte nádobku na vodu. Otočte ventil recirkulace do polohy ON. Všimněte si složení tkaniny. Nastavte vyšší úroveň LOAD. Vložte do sušičky méně prádla nebo pouze podobné kusy. Vyjměte oblečení ze sušičky po jednotlivých kusech co možná nejdříve po spuštění fáze proti zmačkání. Pověste oblečení na ramínka na šaty, zapněte knoflíky a upravte je vytažením do správného tvaru. Po vyjmutí ze sušičky obnovte tvar vícevrstvého oblečení jeho přežehlením. Po programu Iron Aid znovu nažehlete záhyby/puky. Příště zvolte k sušení jiný program (viz kapitolu "Přehled programů"). Vyčistěte filtry na vlákna. Vyčistěte filtr na vlákna. Vyčistěte výměník tepla. electrolux 21 Dodržujte doporučená množství. Odkryjte větrací otvory v prostoru podstavce. Vyčistěte vnitřní povrch bubnu a žebra bubnu. Seřiďte pomocí funkce DRYNESS (SUCHOST) (viz část "Sušení").

22 22 electrolux Sušička nereaguje na stisk tlačítka. Osvětlení bubnu se nerozsvítilo. Zobrazený čas programu se mění nesprávně, nebo zůstává po dlouhou dobu nezměněn. Program neběží, kontrolka NÁDRŽKA svítí. Sušicí cyklus se ukončí krátce po spuštění. PROTI ZMAČKÁNÍ svítí. Sušení trvá neobvykle dlouho. Poznámka : Sušicí cyklus se ukončí automaticky asi po 5 hodinách (viz "Konec sušicího cyklu"). Změna barvy Vodivost vody v místě použití je jiná než je u standardního nastavení spotřebiče. Ochrana sušení. Po spuštění programu už nelze nastavit funkci. Programový volič v poloze Vyp. Vadná žárovka. Programový čas se upravuje automaticky podle druhu a objemu prádla a stupně vlhkosti. Nádržka na kondenzát je plná. Filtr na vlákna je zanesený. Filtr na vlákna je zanesený. Příliš mnoho prádla. Nedostatečně odstředěné prádlo. Zvlášť vysoká teplota místnosti. Dočasné vypnutí kompresoru, aby nedošlo k přetížení. Barevná stálost tkanin. Výměna žárovky pro vnitřní osvětlení Používejte jen speciální žárovku určenou speciálně pro sušičky. Tuto žárovku můžete zakoupit v oddělení pro péči o zákazníky, ET č Upozornění Po zapnutí spotřebiče se vnitřní osvětlení samo po 4 minutách vypne, i když zůstanou dvířka otevřená. Upozornění Nepoužívejte standardní žárovky. Vytvářejí příliš mnoho tepla a mohou poškodit spotřebič. Upozornění Než začnete vyměňovat žárovku, vytáhněte zástrčku ze zásuvky. Přeprogramujte standardní nastavení pro stupeň sušení (viz část "Nastavení spotřebiče). Pootočte programovým voličem na Vyp. Nastavte opět program. Pootočte programovým voličem na libovolný program. Vyměňte vadnou žárovku (viz další část). Automatický proces; nejde o závadu spotřebiče. Vložili jste příliš málo prádla, nebo příliš suché prádlo pro zvolený program. Vylijte nádržku na kondenzát, pak spusťte program tlačítkem START/ PAUSE. Zvolte časový program nebo vyšší stupeň sušení (např. EXTRA (EXTRA SUCHÉ) místo CUP- BOARD (DO SKŘINĚ)). Vyčistěte filtr na vlákna. Vyčistěte filtr na vlákna. Snižte množství prádla. Prádlo musí být vhodně odstředěno. Automatický proces, žádná závada spotřebiče. Pokud možno snižte teplotu v místnosti. Ověřte si barevnou stálost tkanin. Do sušičky dávejte dohromady pouze tkaniny podobné barvy. 1. Odšroubujte kryt nad žárovkou (najdete ji hned nahoře za plnicími dvířky; viz část "Popis spotřebiče"). 2. Vyměňte vadnou žárovku. 3. Našroubujte kryt zpět. Zkontrolujte správné umístění těsnicího kroužku ještě před opětovným přišroubováním krytu osvětlení dvířek. Nezapínejte sušičku, pokud není na krytu osvětlení dvířek těsnicí kroužek. Upozornění Z bezpečnostních důvodů je nutné dobře přišroubovat kryt. V opačném případě se nesmí sušička zapnout.

23 electrolux 23 Technické údaje Tento spotřebič je v souladu s následujícími směrnicemi EU: směrnicí pro nízké napětí 2006/95/ES ze dne směrnicí EMC 89/336/EHS ze dne včetně pozměňovací směrnice 92/31/EHS. směrnicí pro značení CE 93/68/EHS ze dne Výška x šířka x hloubka Objem bubnu Hloubka s otevřenými dvířky Výšku lze seřídit o Váha prázdné sušičky Množství prádla (závisí na programu) 1) Napětí Požadovaná pojistka 85 x 60 x 58 cm 108 l 109 cm 1,5 cm asi 46 kg max. 7 kg 230 V 10 A Celkový příkon 2350 Třída energetické účinnosti Spotřeba energie (7 kg bavlněného prádla, předem odstředěno při 1000 ot/min) 2) 3,9 Použití B v domácnosti Přípustná okolní teplota + 5 C to + 35 C Údaje o spotřebě Údaje o spotřebě byly zjištěny za standardních podmínek. Při použití spotřebiče v domácích podmínkách se mohou lišit. Program Spotřeba energie v kwh COTTON (BAVLNA)CUPBOARD (DO SKŘINĚ) SUCHÉ 2) COTTON (BAVLNA) SUŠENÍ K ŽEHLENÍ 2) SYNTHETICS (SYNTETIKA)CUPBOARD (DO SKŘINĚ) SUCHÉ 2) 4,0 (7 kg bavlny, předem odstředěné při 800 ot/min 3,9 (7 kg bavlny, předem odstředěné při 1000 ot/ min 3,6 (7 kg bavlny, předem odstředěné při 1400 ot/ min 3,3 (7 kg bavlny, předem odstředěné při 1000 ot/ min) 1,3 (7 kg bavlny, předem odstředěné při 1200 ot/ min 1) V některých zemích mohou být vyžadovány různé údaje o množství prádla na základě různých měřících metod. 2) podle EN Nastavení spotřebiče Nastavení BUZZER (BZUČÁK) trvale vypnutý Tvrdost vody Postup 1. Pootočte programovým voličem na libovolný program. 2. Stiskněte současně tlačítka DRYNESS a DELICATE a podržte je asi na 5 vteřin. 3. Bzučák je podle výchozího nastavení vždy vypnutý. Můžete použít tlačítko BUZZER k zapnutí nebo vypnutí zvuku, ale spotřebič si vaši volbu neuloží. 1. Pootočte programovým voličem na libovolný program.

24 24 electrolux Voda obsahuje různé množství vápence a minerálních solí podle místa instalace spotřebiče a tyto látky mají vliv na její vodivost. Výrazné změny vodivosti vody oproti hodnotám stanoveným výrobcem mohou lehce ovlivnit zbytkovou vlhkost prádla na konci cyklu. Sušička umožňuje regulaci citlivosti čidla sušení na základě hodnot vodivosti vody. 2. Stiskněte současně tlačítko DELICATE a START/PAUSE a podržte je asi na 5 vteřin. Na displeji se objeví stávající nastavení: nízká vodivost <300 micro S/cm střední vodivost micro S/cm vysoká vodivost >600 micro S/cm 3. Stiskněte tlačítko START/PAUSE k nastavení požadovaného stupně. 4. K uložení nastavení stiskněte současně tlačítka DELICATE a START/PAUSE nebo otočte ovladačem do polohy vypnuto O. Poznámky pro zkušebny Možné parametry ke kontrole ve zkušebnách: Spotřeba energie (korigováno s konečnou vlhkostí) během cyklu sušení k uložení pro bavlnu s jmenovitým množstvím prádla. Spotřeba energie (korigováno s konečnou vlhkostí) během cyklu sušení k uložení pro bavlnu s polovičním množstvím prádla. Konečná vlhkost (během sušení k uložení pro bavlnu, sušení k žehlení pro bavlnu a Instalace Důležité Při přemísťování musí být spotřebič ve svislé poloze. Umístění spotřebiče Kvůli pohodlí doporučujeme umístit sušičku v blízkosti pračky. Bubnovou sušičku je nutné instalovat na čisté místo, kde se nemohou usazovat nečistoty. Okolo sušičky musí volně cirkulovat vzduch. Nezakrývejte přední větrací mřížku, ani mřížky přívodu vzduchu na zadní straně spotřebiče. Sušička musí stát na pevném, rovném povrchu, který co nejvíce utlumí vibrace a hluk zapnuté sušičky. Po instalaci sušičky na místo zkontrolujte její dokonalé vyrovnání pomocí vodováhy. Jestliže není správně vyrovnaná, zdvihněte nebo snižte nožičky podle potřeby. Nožičky nikdy neodstraňujte. Nezakrývejte volný prostor mezi sušičkou a podlahou tím, že ji postavíte na koberce s vysokým vlasem, prkénka apod. Pod sušičkou by se pak hromadilo teplo a narušovalo její provoz. Důležité sušení k uložení pro snadno udržovatelné prádlo). Účinnost kondenzace (korigováno s konečnou vlhkostí) během cyklu sušení k uložení pro bavlnu s jmenovitým a polovičním množstvím prádla. Všechny cykly se musí testovat v souladu s normou EN (bubnové sušičky pro použití v domácnosti metody pro měření výkonu). Horký vzduch vypouštěný bubnovou sušičkou může dosáhnout teplot až 60 C. Spotřebič se proto nesmí instalovat na podlahy, které nejsou odolné vůči vysokým teplotám. Při provozu bubnové sušičky nesmí být teplota místnosti nižší než +5 C nebo vyšší než +35 C, protože teplota může ovlivnit výkon spotřebiče. Důležité Je-li nutné spotřebič přemístit, přepravujte ho ve svislé poloze. Důležité Spotřebič se nesmí instalovat za zamykatelné dveře, posuvné dveře a dveře se závěsem na opačné straně, než je závěs dvířek u spotřebiče. Odstranění bezpečnostních přepravních prvků Pozor Před použitím je nutné odstranit všechny části přepravního balení. 1. Otevřete plnicí dvířka. 2. Odtrhněte lepicí proužky z horní části bubnu zevnitř spotřebiče.

25 electrolux Ze spotřebiče vyjměte fóliové hadice a polystyrenové vycpávky. Vybalení sušáku Pozor Před použitím je nutné odstranit z bubnu všechny části přepravního balení a sušák. Vybalení sušáku: 1. Vytáhněte horní ochranné polystyrénové díly Vyjměte z bubnu další přepravní díly. Připojení k elektrické síti Informace o síťovém napětí, typu proudu a potřebných pojistkách jsou uvedeny na typovém štítku. Typový štítek je umístěn u plnících dvířek (viz část "Popis spotřebiče". Upozornění Výrobce odmítá veškerou odpovědnost za škody a zranění, k nimž došlo v důsledku nedodržení výše uvedených bezpečnostních pokynů. Jestliže potřebujete vyměnit přívodní kabel, musí výměnu provést naše servisní středisko. Upozornění Přívodní kabel musí být po instalaci spotřebiče přístupný. Změna směru otvírání dvířek Upozornění Před změnou dvířek odpojte síťovou zástrčku. 1. Otevřete plnicí dvířka. 2. Odšroubujte závěs A z přední části spotřebiče a sejměte plnicí dvířka. 3. Odstraňte krytky B. Postupujte tak, že zasunete šroubovák do štěrbin jako na obrázku, zatlačte lehce směrem dolů a krytky odstraňte pákou. 2. Lehce povytáhněte držadlo sušáku (ne až do konce). Sušák otočte vzhůru nohama, bude se vám lépe vybalovat. 3. Opatrně ho vytáhněte z bubnu.

26 26 electrolux E G F A C E F G B D A 4. Použijte vhodný nástroj a pomocí tlaku uvolněte pojistný blok C z upínadla se západkou, vytáhněte ho a znovu ho po otočení o 180 zasuňte na opačné straně. 5. Odšroubujte závěs A z plnicích dvířek, otočte o 180, znovu ho zasuňte na opačné straně a zašroubujte. 6. Po otočení o 180 zasuňte krytky B na opačné straně. 7. Odšroubujte krytky D z přední části spotřebiče, otočte je o 180 a zašroubujte je na opačné straně. 8. Odšroubujte zámek dvířek F, trochu ho posuňte dolů a vyjměte ho z přední části spotřebiče. 9. Zatlačte tlačítko se západkou F dovnitř a dolů, stiskněte lehce kryt a odstraňte ho z přední části spotřebiče. 10. Přesuňte zámek dvířek E na opačnou stranu a přišroubujte aretaci dvířek. Servis V případě technické poruchy prosím nejprve zkontrolujte, zda nemůžete problém vyřešit sami pomocí návodu k použití (část Co dělat, když... C 11. Na druhé straně zasuňte krytku F a nechte tlačítko se západkou zapadnout na místo. 12. Nasaďte plnicí dvířka a závěsy do příslušných prohlubní na přední části spotřebiče a přišroubujte. Poznámka k ochraně kontaktů: Spotřebič funguje opět bezpečně pouze tehdy, jsou-li nasazeny všechny plastové díly. Speciální příslušenství U svého prodejce nebo v servisních střediscích Electrolux můžete zakoupit tato speciální příslušenství: Spojovací souprava k umístění spotřebiče Iron Aid na pračku: Tyto spojovací instalační soupravy lze použít k umístění spotřebiče Iron Aid a automatické pračky Electrolux (60 cm široké s předním plněním) na sebe za účelem úspory místa. Automatická pračka je dole a spotřebič Iron Aid nahoře. K dispozici jsou dvě verze: bez odkládací desky s vysunovací odkládací deskou Přečtěte si pečlivě přiložené návody k instalaci spojovací sady. Jestliže porucha přetrvává, obraťte se na oddělení péče o zákazníky nebo na naše servisní partnery. Abychom vám mohli rychle pomoci, potřebujeme následující informace: Označení modelu
