1 Pokyny pro obsluhu souhrnný přehled platí pro standardní jednotku dálkového ovládání a pro ovládací panel na kotli Ovládací prvky na standardní jednotce dálkového ovládání 1. Hlavní ovládací kolečko - dvojí způsob ovládání (otáčením a stisknutím) 2. Nastavení denní teploty 3. Nastavení noční teploty 4. Nastavení teploty TUV (teplá užitková voda) 5. Vytápění a nastavení provozních režimů 6. Nastavení topných charakteristik 7. Zobrazení provozních informací a teplot 8. Manuální režim a měření emisí 9. Podsvícený LCD displej 10. Slot pro založení informace o nastavených provozních parametrech Ovládací prvky (ovládací panel na kotli) Stejné ovládací prvky jako na standardní jednotce dálkového ovládání (viz. výše). Navíc jsou pod odklopnou krytkou následující ovládací prvky: 11. Tepelná pojistka 12. Přepěťová ochrana (pojistka) 13. Hlavní vypínač Ovládací prvky a symboly vysvětlení Nastavení jednotlivých parametrů se provádí otáčením kolečka vlevo nebo vpravo. Stisknutím kolečka uložíte nastavenou hodnotu do paměti. Nastavte vyšší hodnotu otáčením kolečka proti směru hodinových ručiček (+). Nastavte nižší hodnotu otáčením kolečka po směru hodinových ručiček (-). Pro potvrzení aktuálně nastavených hodnot jedenkrát krátce stiskněte tlačítko. Stisknutím a přidržením tlačítka po dobu více než 3 sekund přejdete do režimu programování. Pro opuštění režimu programování znovu stiskněte a přidržte tlačítko po dobu delší než 3 sekundy.

2 Zobrazení normálního provozního režimu Den, datum, čas, teplota na kotli Aktuální provozní režim je signalizován šipkou ukazující na příslušný symbol. Zobrazení speciálních provozních režimů Symbol sněhové vločky: Pokud svítí symbol sněhové vločky, znamená to, že je aktivován režim protizámrzové ochrany. Symbol slunečníku: Pokud svítí symbol slunečníku, signalizuje to, že je aktivován letní provozní režim (topení je vypnuté, ohřev TUV probíhá dle zvoleného časového programu). Symbol chybové hlášky (ERROR): Pokud se objeví chybová hláška (na obrázku je příklad jedné z možných chybových hlášek), bude se na displeji střídavě přepínat obrazovka s chybovou hláškou s obrazovkou normálního provozního režimu. Pokud se objeví chybová hláška, obraťte se na specializovaného servisního technika. Měření emisí (pročištění spalinového potrubí) Zbývající čas měření emisí Aktuální provozní teplota kotle Opětovným stisknutím tohoto tlačítka ukončíte měření emisí (čištění spalinového potrubí) Po stisknutí výše uvedeného tlačítka se spustí měření emisí a kotel poběží po dobu 20 minut na maximální provozní teplotě. Poté lze měření znovu spustit. Více informací najdete v podrobném vydání Pokynů pro obsluhu, v části Speciální otopné režimy Měření emisí.

3 Manuální režim (nastavení teploty kotle) Stiskněte a přidržte toto tlačítko po dobu nejméně 5 sekund. změna teploty Otáčením kolečka nastavte teplotu kotle a potvrďte jí stisknutím kolečka. požadovaná teplota aktuální teplota na kotli Stisknutím tlačítka se vrátíte do předchozího provozního režimu Více informací najdete v podrobném vydání Pokynů pro obsluhu, v části Speciální otopné režimy Manuální režim. Nastavení denní teploty změna teploty Otáčením kolečka nastavte požadovanou denní teplotu. rozsah nastavení: 5,0 30 C Stisknutím tlačítka uložte nastavenou hodnotu teploty Více informací najdete v podrobném vydání Pokynů pro obsluhu, v části Nastavení teploty.

4 Nastavení noční teploty změna teploty Otáčením kolečka nastavte požadovanou noční teplotu. rozsah nastavení: 5,0 30 C Stisknutím tlačítka uložte nastavenou hodnotu teploty Více informací najdete v podrobném vydání Pokynů pro obsluhu, v části Nastavení teploty. Poznámka: Pokud pracujete v režimu odděleného řízení otopných okruhů, musíte nejprve vybrat příslušný okruh, pro který chcete změnit noční a denní teploty. Nastavení teploty TUV změna teploty TUV Otáčením kolečka nastavte požadovanou teplotu TUV. rozsah nastavení: 10 C až maximální hodnota teploty TUV Stisknutím tlačítka uložte nastavenou hodnotu teploty Více informací najdete v podrobném vydání Pokynů pro obsluhu, v části Nastavení teploty.

5 Topné křivky Nastavení topné křivky závisí na typu instalace. Topná křivka vyjadřuje vztah mezi venkovní teplotou a teplotou topné vody. Doporučené hodnoty Topný systém Nejnižší venkovní teplota v průběhu roku (podle Vašeho regionu) -12 C -15 C -18 C Podlahové topení 1,10 1,00 0,90 Radiátorová otopná tělesa 1,70 1,55 1,45 Konvekční otopná tělesa 2,20 2,00 1,85 Výpočet energie potřebné k vytápění závisí na typu instalace otopného systému a také na průměrné nejnižší venkovní teplotě v průběhu roku. Provedení výpočtu energie si můžete vyžádat u vašeho specialisty na otopné systémy. Nastavení topné křivky Otáčením kolečka nastavte požadovanou noční teplotu. výběr topného okruhu změňte sklon topné křivky HC přímé topný okruh MC1 směšovaný topný okruh 1 MC2 směšovaný topný okruh 2 Stisknutím tlačítka vyberte topný okruh Otáčením kolečka změňte sklon topné křivky Pokud je teplota v pokoji příliš vysoká, snižte aktuální hodnotu. Pokud je teplota v pokoji příliš nízká, zvyšte aktuální hodnotu. Stisknutím tlačítka změny uložte. Stisknutím tohoto tlačítka opustíte obrazovku topných křivek a vrátíte se k obrazovce normálního provozního režimu. Stejným způsobem můžete nastavit topnou křivku i pro ostatní okruhy. Pozor: Změny v nastavení topné křivky provádějte velmi opatrně a po malých krocích (0.1 každých 1 2 dny). Nezapomeňte otevřít termostatické ventily na radiátorech skoro na maximum. Více informací najdete v podrobném vydání Pokynů pro obsluhu, v části Nastavení topných charakteristik.

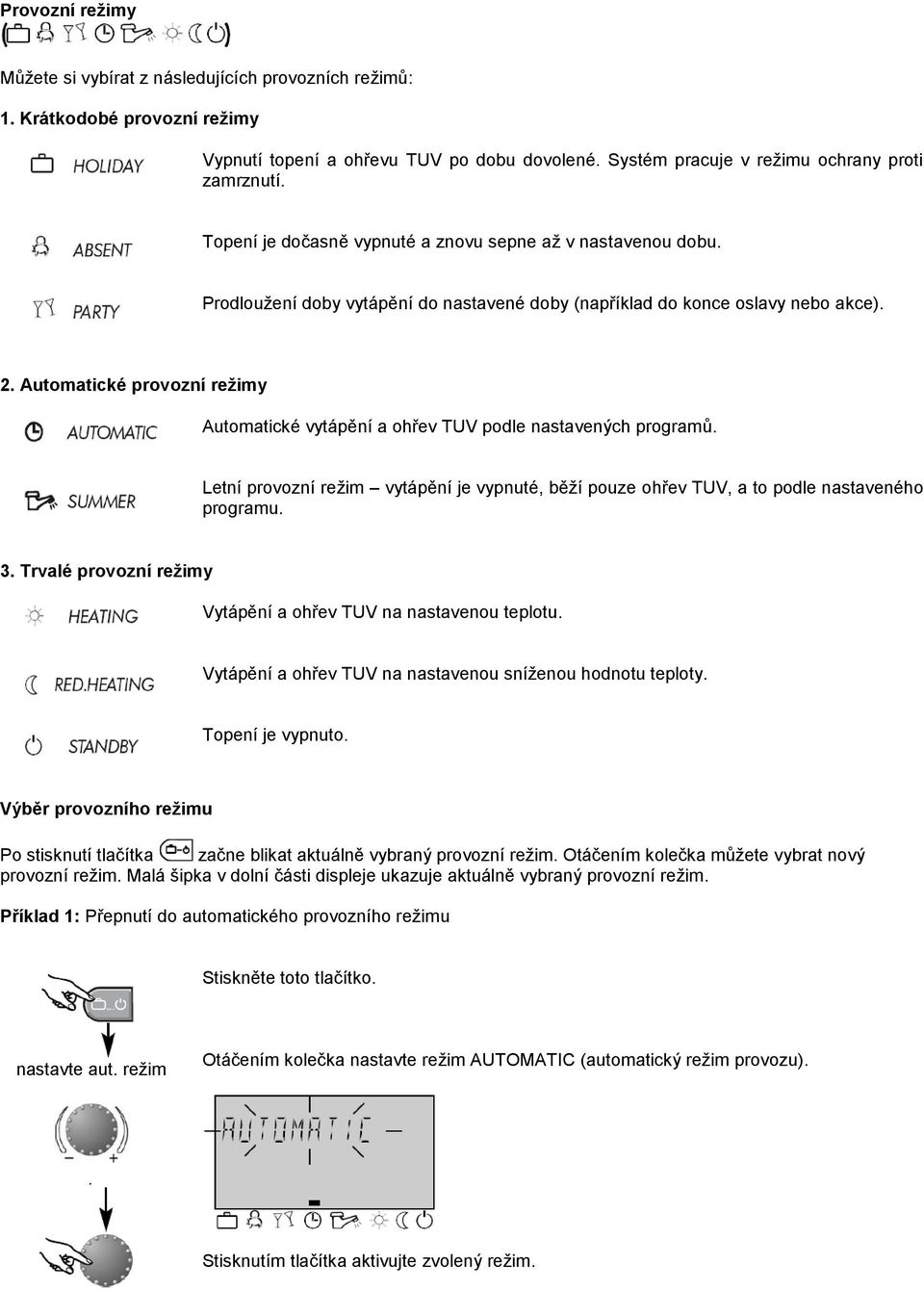

6 Provozní režimy Můžete si vybírat z následujících provozních režimů: 1. Krátkodobé provozní režimy Vypnutí topení a ohřevu TUV po dobu dovolené. Systém pracuje v režimu ochrany proti zamrznutí. Topení je dočasně vypnuté a znovu sepne až v nastavenou dobu. Prodloužení doby vytápění do nastavené doby (například do konce oslavy nebo akce). 2. Automatické provozní režimy Automatické vytápění a ohřev TUV podle nastavených programů. Letní provozní režim vytápění je vypnuté, běží pouze ohřev TUV, a to podle nastaveného programu. 3. Trvalé provozní režimy Vytápění a ohřev TUV na nastavenou teplotu. Vytápění a ohřev TUV na nastavenou sníženou hodnotu teploty. Topení je vypnuto. Výběr provozního režimu Po stisknutí tlačítka začne blikat aktuálně vybraný provozní režim. Otáčením kolečka můžete vybrat nový provozní režim. Malá šipka v dolní části displeje ukazuje aktuálně vybraný provozní režim. Příklad 1: Přepnutí do automatického provozního režimu nastavte aut. režim Otáčením kolečka nastavte režim AUTOMATIC (automatický režim provozu). Stisknutím tlačítka aktivujte zvolený režim.

7 Poznámka: Pokud používáte samostatné ovládání topných okruhů, nejprve vyberte ten topný okruh, pro který chcete změnit provozní režim. Nastavení krátkodobých provozních režimů Pokud požadujete jen krátkodobé změny v topném cyklu, můžete využít krátkodobé provozní režimy HOLIDAY (dočasné vypnutí topení a ohřevu TUV po dobu dovolené), ABSENT (dočasné vypnutí topení a jeho opětovné zapnutí v nastavenou dobu) nebo PARTY (dočasné prodloužení topného cyklu do předem nastavené doby). Příklad 2: Přepnutí do režimu HOLIDAY nastavte režim HOLIDAY Otáčením kolečka nastavte režim HOLIDAY (dočasné vypnutí topení a ohřevu TUV po dobu dovolené). Stisknutím tlačítka aktivujte zvolený režim. Otáčením kolečka nastavte datum návratu z dovolené. Stisknutím tlačítka aktivujte vaše nastavení. Více informací najdete v podrobném vydání Pokynů pro obsluhu, v částech: - Nastavení provozních režimů pro vytápění a ohřev TUV - Funkce jednotlivých provozních režimů - Rychlá volba provozních režimů Informace o otopném systému Po stisknutí tlačítka systému. se na displeji zobrazí všeobecné informace o teplotě a dalších parametrech otopného Pokud jste v režimu informací, můžete si na obrazovce vyvolat následující informace: Otáčení tlačítka ve směru hodinových ručiček - Teploty (skutečné a jmenovité hodnoty) - Vstupní proměnné (funkce a hodnoty) - Informace o spotřebě energie a dalších měřeních Otáčení tlačítka proti směru hodinových ručiček - Provozní režim (Holiday, Absent, Party, Automatic, apod.) - Vybraný program (P1 nebo po vymazání přednastavených programů P1 P3) - Provozní režim (denní provoz, provoz se sníženou teplotou, hospodárný provoz - ECO) - Označení topných okruhů (HC, MC1, MC2 topné okruhy, DHW - ohřev TUV) - Stav čerpadel topného systému (ON zapnuto, OFF - vypnuto) - Stav směšovacích ventilů (OPEN otevřen, STOP zastaven, CLOSE uzavřen)

8 - Stav kotle (ON - zapnuto, OFF vypnuto) - Stav a funkce proměnných Poznámka: Výše uvedené informace jsou dostupné pouze u některých typů zařízení. Více informací najdete v podrobném vydání Pokynů pro obsluhu, v části Informace o otopném systému. Programování časových programů Jednotlivé časové programy lze nastavit níže uvedeným postupem. Podrobnější informace najdete v podrobném vydání Pokynů pro obsluhu, v části Programování provozních časů. Po stisknutí a přidržení otočného tlačítka po dobu 3 sekund, přejdete do režimu programování, kde si můžete postupně nastavit jednotlivé parametry (aktivní parametr vždy bliká). Pro návrat k předchozímu parametru stiskněte, pro přepnutí na obrazovku běžného provozního režimu, buď stiskněte tlačítko, nebo vyčkejte 60 sekund.

9 Stiskněte a přidržte tlačítko po dobu 3 sekund, čímž se dostanete do režimu programování. Vyberte menu časové programy (TIMEPROGRAMS). Stisknutím přejděte k do menu časové programy. 1. Vyberte topný okruh nebo okruh přípravy TUV Možnosti nastavení: Topné okruhy DC (přímý okruh), MC1 (směšovaný okruh 1)* nebo MC2 (směšovaný okruh 2), nebo okruh pro ohřev TUV (DHW). * u některých jednotek není k dispozici 2. Nastavte časy provozu v jednotlivých časových programech Tato obrazovka se objeví pouze po resetování systému viz. část SYSTÉM/PROGRAMY P1-P3 v podrobném vydání Pokynů pro obsluhu. Možnosti nastavení: P1, P2, P3 3. Nastavení dne v týdnu a topného cyklu Pořadí nastavení: MO (Pondělí) 1. cyklus, MO (Pondělí) 2. cyklus, TUE (Úterý) - 1. cyklus, TUE (Úterý) - 2. cyklus, apod. V případě, že jste zadali 2. cyklus, můžete naprogramovat i 3. cyklus. 4. Nastavení času spuštění topení (tedy čas prvního spuštění) Možnosti nastavení: hodin. Čas spuštění topení se také na displeji zobrazuje blikající čárkou nad příslušnou hodinou. 5. Nastavení času vypnutí topení (tedy čas prvního vypnutí) Možnosti nastavení: hodin. Čas vypnutí topení se také na displeji zobrazuje blikající čárkou nad příslušnou hodinou. 6. Nastavení teploty (teplota, kterou chceme dosáhnout v místnosti při vytápění nebo teplota TUV). Možnosti nastavení: Topné okruhy HC, MC1 a MC2: 5,0 30 C. Ohřev TUV (DHW): 10,0 C - max. hodnota teploty TUV. Pozor: Pokud měníte denní pokojovou teplotu (tlačítko (tlačítko ), změní se tyto hodnoty ve všech topných cyklech. 7. Vyberte následující den a/nebo topný cyklus Stejným způsobem naprogramujte topné cykly pro další dny. ) nebo teplotu TUV
