Příloha č. 2 Zadávací dokumentace Technické specifikace

Transkript

1 Příloha č. 2 Zadávací dokumentace Technické specifikace Vozidlo č. 1 Dopravní prostředek s jednoramenným kloubovým nosičem kontejnerů pohon vozidla 6x4 denní kabina rozvor mm motor Euro 6 min synchronizovaná automatická převodovka s možností manuálního řazení motorová brzda střešní okno odolná zrcátka, elektricky ovládaná a vyhřívaná přední náprava odpružená parabolickými pery zatížení přední nápravy 9.0 t přední stabilizátor, středně tuhý zatížení zadních náprav 21 t posilovač řízení EBS odpružení parabolickými pery systém ABS dva akumulátory, 2 x 225 Ah baterie ukazatel stavu nabití odpojovač baterií, na rámu vozidla pravá nádrž min 350 l, Alu AdBlue nádrž min 30 l 2x zakládací klín tažná příčka, poloha v úrovni rámu tažné zařízení Rockinger (čep 50 mm) vyprošťovací čep vpředu připojení přípojného vozidla, 15-pól brzdové hadice pro přívěs/návěs přední náprava, 385/65R22.5 Michelin hnací náprava, 315/80R22.5 Michelin rezervní kolo stejné jako pohonné kolo držák rezervy software sledování ekonomiky provozu zvýšené sání vzduchu palivový filtr vyhřívaný recirkulací paliva pomocné startovací zařízení žhavení pomocný pohon PTR-DH PTO na převodovce, 600 Nm vozidlo s levostranným řízením digitální tachograf dle EC tempomat standardní automatická klimatizace imobilizér elektrické stahování oken boční sluneční clona, řidič

2 zvuková signalizace zpátečky displej čeština sedadlo řidiče komfort, odpružené, vyhřívané, pás sedadlo spolujezdce standard, odpružené opěrky rukou z obou stran sedadla řidiče barva kabiny červená tónovaná skla oken kabiny ochrana olejové vany motoru přídavné zrcátko nad předním sklem povinná výbava vozidla (autolékárna, klíč na kola, hydraulický zvedák, sada žárovek, výstražný trojúhelník, reflexní vesta) Nástavba jednoramenný nosič kontejnerů natahovací výkon kg užitečná nosnost kg vlastní délka mechanismu min mm výška háku mm pro délku kontejnerů až mm maximální šířka kontejneru mm hydraulicky posuvné rameno o mm rychloposuv při manipulaci s prázdným kontejnerem o 50% signalizace zajištění/odjištění světelná v kabině zvuková signalizace o zajištění/odjištění kontejneru a vyklápění v kabině a vně vozidla rychlo-úchopový a odkládací komfortní hák pro rychlé uchycení o odložení kontejneru bezpečnostní západka háku automatická pneumatická elektrické dálkové kabelové tří rychlostní proporcionální ovládání z kabiny s funkcí Soft - Stop dosedání kontejnerů na rám nosiče s elektronickým jištěním proti provádění mylné operace obsluhy mechanické ovládání na rámu nosiče mechanické automatické jištění kontejneru v přední části pro aktivní kontejnery (HNJ) překládaní na přívěs ANO počítadlo - provoz nosiče Hydraulický okruh hydraulické hadice dimenzovány na tlak 400 bar s povrchovou úpravou UV a povrchovou úpravou proti otěru a proražení hydraulický rozvaděč s bezpečnostními tlakovými ventily pro každou funkci a před rozvaděčem osazen vysokotlaký plno průtočný filtr hydraulické válce a písní tyče s jemnou povrchovou úpravou pro vysokou životnost a odolnost proti otěru těsnění bezpečnostní zámky a ventily na každém hydraulickém válci pro případ prasknutí hydraulického vedení elektro-hydraulický ventil využití zpětného tlaku oleje pro rychloposuv nosiče olejová nádrž se zabudovaným plno průtočným filtrem hydraulického oleje na zpětné větvi, olejoznakem, nalévací zátkou, která je osazena filtrem proti vnikání vzdušné vlhkosti a nečistot dále pak uzavíracím ventilem a výpustným ventilem. Elektro-instalace a ovládání veškeré el. rozvody na nosiči v provedení ADR v ochranných trubkách bezpečnostní čidla na zadním lámacím rámu, výsuvu a zajištění kontejneru světelná signalizace o odjištěném kontejneru na ovladači nosiče a palubní desce vozidla

3 světelná signalizace o zajištění kontejneru na ovladači nosiče zvuková signalizace o odjištění kontejneru v ovládači nosiče a vně u hydraulického rozvaděče dále omezení rychlosti vozidla na max. 10 km/ hod. Povrchová úprava základní nástřik metodou KTL (katoforeza) podle EN ISO C5M vrchní nástřik 1x vrchní dvousložkovou barvou 50 mikronů úchopový hák RAL bezpečnost a kontrast vůči kontejneru Pohonná jednotka čerpadlo max. pracovní tlak 350 Bar minimální točivý moment při pracovním tlaku 619Nm podjezdové zábrany Al. výklopné 2 ks reflexních cedulí montovaných na zádi vozidla AL kryty zadních skupinových světel poziční a koncové světla kabeláž v ochranných trubkách reflexní pruhy dle EHK 48 (na boku bílé na zádi červené) 2x pracovní světlomet na kabinu 2x pracovní světlomet na záď vozidla Schránka na nářadí Zadní kamera s obrazovkou ve vozidle (BA) 2x sklopné cedule A Zakrytování převodovky AL plechem Záruka: Plná záruka na celé vozidlo včetně nástavby min 36 měsíců Kontejner kontejner min 30 m3 1ks kontejner min 20 m3 4ks kontejner min 15 m3 2ks OSTATNÍ POŽADAVKY doklady pro řádný provoz, (návody k obsluze a údržbě) servisní síť v celé ČR Vozidlo musí odpovídat platnému zákonu o provozu vozidel na veřejných komunikacích. Předmětem dodávky bude nové vozidlo. Dodavatel zajistí servisní práce (i garanční) dodaného stroje jedním subjektem, který nebude účtovat náklady na cestovné do místa provádění servisu.

4 Vozidlo č. 2 Dopravní prostředek s jednoramenným kloubovým nosičem kontejnerů pohon vozidla 4x2 nosič kontejnerů celková hmotnost vozidla kg střední podvozek, cca 900 mm jednoduchá hnací náprava, mechanické pérování denní kabina rozvor mm úroveň emisí EURO 6SCR + filtr P4 + EGR motorová brzda manuální převodovka tempomat zásuvky 12 a 24 V na přístrojové desce střešní okno elektronické stahování oken listová parabolická pera zatížení přední nápravy 4,5 tuny systém ESP zatížení zadní nápravy 8,5 tun zadní stabilizátor EBS Parabolická pera Baterie 2 x 170 Ah odpojovač baterií plastová palivová nádrž, vpravo, min 130 l AdBlue nádrž min 30 l zakládací klín tažná příčka, poloha v úrovní rámu připojení přípojného vozidla, 15-pól hliníková ochrana proti podjetí pneumatiky R19.5 rezerva s držákem pomocné startovací zařízení žhavení PTO vzadu na převod.s88, připoj. Čerp. DIN sedadlo řidiče odpružené, vyhřívané, komfortní klimatizace displej čeština alarm zpátečky střešní okno tónovaná skla oken kabiny elektricky ovládaná a vyhřívaná zpětná zrcátka přídavné zrcátko nad předním sklem 2 majáky na střeše kabiny, oranžové telematická brána

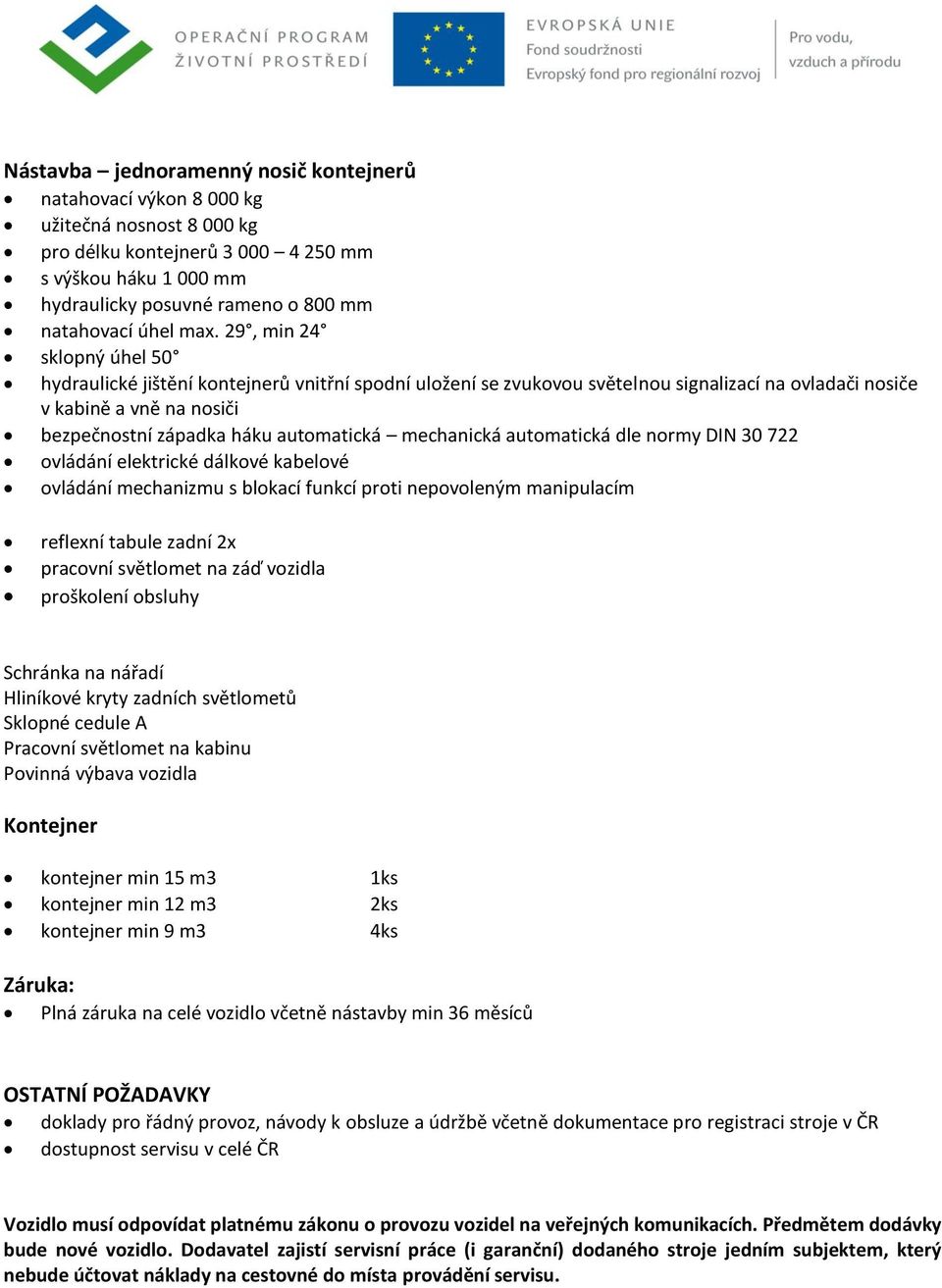

5 Nástavba jednoramenný nosič kontejnerů natahovací výkon kg užitečná nosnost kg pro délku kontejnerů mm s výškou háku mm hydraulicky posuvné rameno o 800 mm natahovací úhel max. 29, min 24 sklopný úhel 50 hydraulické jištění kontejnerů vnitřní spodní uložení se zvukovou světelnou signalizací na ovladači nosiče v kabině a vně na nosiči bezpečnostní západka háku automatická mechanická automatická dle normy DIN ovládání elektrické dálkové kabelové ovládání mechanizmu s blokací funkcí proti nepovoleným manipulacím reflexní tabule zadní 2x pracovní světlomet na záď vozidla proškolení obsluhy Schránka na nářadí Hliníkové kryty zadních světlometů Sklopné cedule A Pracovní světlomet na kabinu Povinná výbava vozidla Kontejner kontejner min 15 m3 1ks kontejner min 12 m3 2ks kontejner min 9 m3 4ks Záruka: Plná záruka na celé vozidlo včetně nástavby min 36 měsíců OSTATNÍ POŽADAVKY doklady pro řádný provoz, návody k obsluze a údržbě včetně dokumentace pro registraci stroje v ČR dostupnost servisu v celé ČR Vozidlo musí odpovídat platnému zákonu o provozu vozidel na veřejných komunikacích. Předmětem dodávky bude nové vozidlo. Dodavatel zajistí servisní práce (i garanční) dodaného stroje jedním subjektem, který nebude účtovat náklady na cestovné do místa provádění servisu.
