Data Sheet Fujitsu PRIMERGY RX100 S6 Jednopaticový server v provedení rack (1U)

Transkript

1 Data Sheet Fujitsu PRIMERGY RX100 S6 Jednopaticový server v provedení rack (1U) Vysoce modulární všestranný server v provedení do racku s optimalizovanými náklady PRIMERGY RX100 S6 Datová centra stále častěji hledají řešení platformy, která mají minimální vliv na rozpočet a jsou snadno implementovatelná a provozovatelná. Server PRIMERGY RX100 S6 je správná volba. Server RX100 S6 splňuje potřeby podnikových aplikací díky technickému vývoji čtyřjádrové procesory řady Intel Xeon 3400 a nový dvoujádrový procesor Intel Core i3, integrovaný řadič RAID 0, 1, 5, 6 a paměť s velikostí až 32 GB. Sjednocuje výhody levné technologie pevných disků SATA nebo technologií SAS/SSD a prostorově úsporné provedení s výškou 1U a hloubkou méně než 60 cm. Integrované funkce pro síť a správu spolu s nejnovějšími technologiemi úspory energie činí ze systému ideální volbu pro řešení infrastruktury zákazníků s omezeným rozpočtem. Strana 1 / 8

2 Vlastnosti a přínos Hlavní funkce Flexibilita 2x 3,5 pevný disk SATA nebo SAS nebo 4x 2,5 pevný disk SATA/SAS/ SSD, všechny vyměnitelné za provozu (hot-plug) s modulárními řadiči RAID od základních integrovaných SATA RAID 0, 1, základních SAS 1.0 RAID 0, 1, přes novější SAS 2.0 RAID 0, 1 až po výkonné řadiče SAS 2.0 RAID 5,6 Nová platforma Čtyřjádrový procesor řady Intel Xeon 3400 s technologií virtualizace a nová generace dvoujádrových procesorů Intel Core i3 s velmi nízkou spotřebou energie Až 32 GB paměti RAM nové dimenze pro jednopaticový server Energetická úspornost Procesory Intel Xeon s nízkým napětím a nové vylepšené napájecí zdroje s certifikací CSCI Silver, vylepšené funkce napájení systému a vzdálená správa irmc S2 Spolehlivost Rozhraní 2x Gb Ethernet LAN s akcelerací TCP/IP a přepínatelným portem Service LAN (vyhrazený nebo sdílený). Jednoduchý servis Volitelný modul Customer Self Service nebo konektory VGA + USB 2.0 na čelním panelu Identifikační karta systému s kompletními informacemi o systému včetně označení modelu, sériového čísla, adres MAC atd. Výhody Vysoce modulární univerzální platforma, kterou lze přizpůsobit přesně požadavkům zákazníka Více práce provedeno za méně času. V oblasti vašich IT je možná efektivnější práce zároveň s menší spotřebou energie. Čtyřjádrové procesory Xeon poskytují významný nárůst poměru výkon/watt Dostatek paměti i pro databáze a virtualizační úlohy Získejte nejlepší výkon, ale ušetřete energii a chraňte životní prostředí Standardní vybavení vysokorychlostním komunikačním spojením přes LAN zajistí nepřetržité spojení v režimu odolnosti proti selhání Snadnější přístup a servis i v racku se základním provedením Důležité informace o systému okamžitě k dispozici Strana 2 / 8

3 Technické podrobnosti PRIMERGY RX100 S6 Typ skříně Rack Rack Architektura pevného disku 3.5 SAS/SATA 2.5 SAS/SATA Napájecí zdroj Standardně Standardně Základní deska Typ základní desky D 2863 Čipová sada Intel 3420 Procesor množství a typ 1 x Procesor Intel Core i3 / Procesor Intel Celeron / Procesor Intel Pentium Dual-Core / Řada procesorů Intel Xeon 3400 Procesor Paměťové sloty Typ paměťových slotů Kapacita paměti (min. max.) Ochrana paměti Poznámky k paměti Paměťové moduly Poznámky k paměťovým modulům Rozhraní Porty USB Grafika (15 pinů) Sériové připojení LAN / Ethernet (RJ-45) Servisní konektor LAN (RJ45) Integrovaný řadič Řadič RAID Strana 3 / 8 Procesor Intel Celeron G1101 (2C, 2,26 GHz, TLC: 2 MB, Turbo: Ne, MHz, 73 W) Procesor Intel Core i3-540 (2C/4T, 3,06 GHz, TLC: 4 MB, Turbo: Ne, MHz, 73 W) Procesor Intel Core i3-550 (2C/4T, 3,20 GHz, TLC: 4 MB, Turbo: Ne, MHz, 73 W) Procesor Intel Pentium G6950 (2C, 2,80 GHz, TLC: 3 MB, Turbo: Ne, MHz, 73 W) Procesor Intel Xeon L3406 (2C/4T, 2,26 GHz, TLC: 4 MB, Turbo: 2/2, MHz, 30 W) Procesor Intel Xeon L3426 (4C/8T, 1,86 GHz, TLC: 8 MB, Turbo: 2/2/9/10, MHz, 45 W) Procesor Intel Xeon X3430 (4C/4T, 2,40 GHz, TLC: 8 MB, Turbo: 1/1/2/3, MHz, 95 W) Procesor Intel Xeon X3450 (4C/8T, 2,66 GHz, TLC: 8 MB, Turbo: 1/1/4/4, MHz, 95 W) Procesor Intel Xeon X3470 (4C/8T, 2,93 GHz, TLC: 8 MB, Turbo: 2/2/4/5, MHz, 95 W) Procesor Intel Xeon X3480 (4C/8T, 3,06 GHz, TLC: 8 MB, Turbo: 2/2/4/5, MHz, 95 W) 4 (2 banky, každá se 2 sloty DIMM) DIMM (DDR3) 1 GB - 32 GB Advanced ECC Podpora dvoukanálového provozu. Pro dvoukanálovou konfiguraci nutno objednat minimálně 2 paměťové moduly. Kapacita pro každý kanál musí být stejná. 1 GB (1 moduly 1 GB) DDR3, unbuffered, ECC, 1333 MHz, PC , DIMM 2 GB (1 moduly 2 GB) DDR3, unbuffered, ECC, 1333 MHz, PC , DIMM 4 GB (1 moduly 4 GB) DDR3, registrované, ECC, 1066 MHz, PC3-8500, DIMM 4 GB (1 moduly 4 GB) DDR3, unbuffered, ECC, 1333 MHz, PC , DIMM 8 GB (1 moduly 8 GB) DDR3, registrované, ECC, 1066 MHz, PC3-8500, DIMM Unbuffered / Registrované 8 x (2x (+1x volitelně) vpředu, 4x vzadu, 1x interní plánováno pro VMware) 1 x VGA (15 pinů) 1 x sériové RS-232-C, použitelné pro irmc a systém nebo sdílené 2 x Gb/s Ethernet 1x vyhrazené servisní rozhraní LAN pro irmc S2 (10/100 Mb/s) Servisní přenosy LAN lze přepínat na sdílený integrovaný port Gb LAN Integrovaný řadič RAID 0 a 1 nebo RAID 5 a 6 pro základní jednotky SAS (volitelně, obsadí jeden slot PCIe). Viz Součásti řadič RAID

4 Integrovaný řadič Řadič SATA Řadič LAN Intel 3420 Ibex Peak PCH Platform Control Hub, 1 port použit pro zvenku přístupnou jednotku 4portové pro interní pevné disky SATA, RAID 0, 1 a 10 pro Windows i Linux, Intel Intel na desce, 2x Ethernet 10/100/1000 Mb/s (akcelerace TCP/IP), Spouštění PXE přes LAN ze serveru PXE, spouštění iscsi (také bezdiskové) přes integrované rozhraní LAN Řadič vzdálené správy Integrovaný řadič vzdálené správy (irmc S2, 32 MB přídavné paměti vč. grafického řadiče), Kompatibilní s IPMI 2.0 Modul TPM (Trusted Platform Module) volitelně modul TPM Integrovaný řadič (specifické pro základní jednotku) Řadič RAID 4portový řadič SATA s funkcí RAID 0 a 1 pro pevné disky Řadič SATA 4 porty SATA 3 Gb/s s funkcí RAID 0 a 1 Poznámky k typu řadiče SATA pro pevné disky SATA vyměnitelné za provozu Sloty PCI-Express 2.0 x4 (mech. x8) PCI-Express 2.0 x8 Pozice pro jednotky Zvenku přístupné pozice jednotek 1 x (pouze pro modulární RAID) 2 x nízký profil (jeden z nich lze použít jako standardní krátký, 175 mm) 1x 5,25/0,5 pro CD-RW/DVD 1x 3,5/0,5 pro místní servisní displej ServerView nebo čelní VGA + USB 2.0 Pozice pro jednotky (specifické pro základní jednotku) Pozice pro pevný disk 2 x 3,5 SAS/SATA s možností výměny za provozu 4 x 2,5 SAS/SATA s možností výměny za provozu Ovládací panel Ovládací tlačítka Stavové indikátory LED Servisní displej BIOS Funkce systému BIOS Vypínač Tlačítko NMI Stav systému (oranžová / žlutá) Identifikace (modrá) Přístup k pevným diskům (zelená) Napájení (oranžová / zelená) Na zadní straně systému: Stav systému (oranžová / žlutá) Identifikace (modrá) Připojení LAN (zelená) Rychlost LAN (zelená / žlutá) Volitelně: ServerView Local Service Panel (LSP) Instalační nástroj z paměti ROM Systém BIOS s obnovou Uložení a obnova nastavení systému BIOS Lokální aktualizace systému BIOS ze zařízení USB Nástroje online aktualizace pro hlavní verze systémů Windows a Linux Lokální a vzdálená aktualizace programem ServerView Update Manager SMBIOS V2.4 Podpora vzdáleného spouštění PXE Podpora vzdáleného spouštění iscsi Certifikované a podporované operační systémy Odkaz k vydání operačního systému Operační systém poznámky Microsoft Windows Server 2008 R2 (obsahující Hyper-V) Microsoft Windows Server 2008 Microsoft Windows Server 2003 Novell SUSE Linux Enterprise Server Red Hat Enterprise Linux VMware vsphere VMware ESX tipy: SATA RAID není podporováno - Ukládání virtuálních počítačů lokálně vyžaduje řadič SAS RAID - Integrované rozhraní GbE je podporováno na jednom ze dvou portů Poznámka: Podpora jiných distribucí Linuxu na požádání Strana 4 / 8

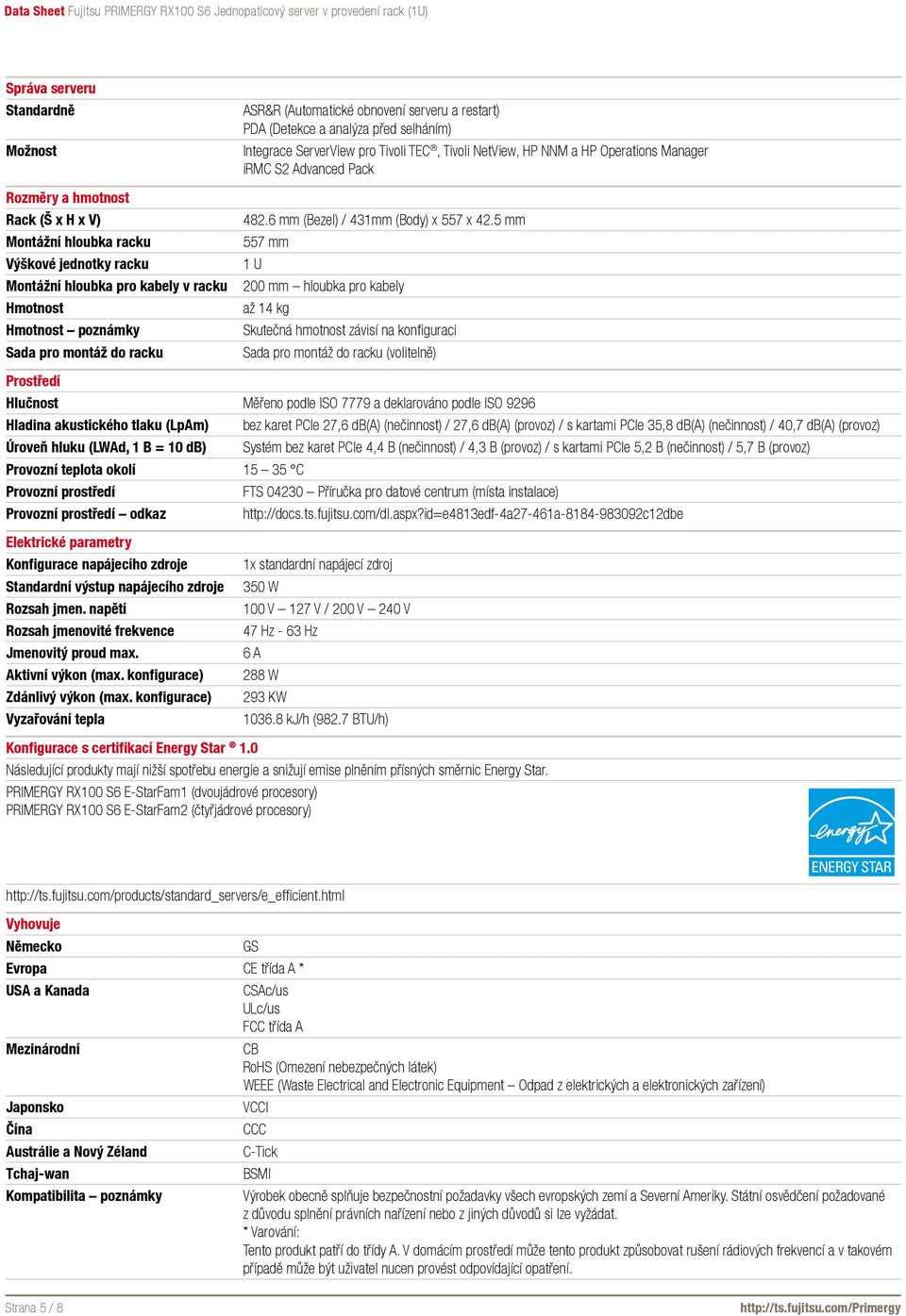

5 Správa serveru Standardně Možnost Rozměry a hmotnost Rack (Š x H x V) Montážní hloubka racku Výškové jednotky racku Montážní hloubka pro kabely v racku Hmotnost Hmotnost poznámky Sada pro montáž do racku ASR&R (Automatické obnovení serveru a restart) PDA (Detekce a analýza před selháním) Integrace ServerView pro Tivoli TEC, Tivoli NetView, HP NNM a HP Operations Manager irmc S2 Advanced Pack mm (Bezel) / 431mm (Body) x 557 x 42.5 mm 557 mm 1 U 200 mm hloubka pro kabely až 14 kg Skutečná hmotnost závisí na konfiguraci Sada pro montáž do racku (volitelně) Prostředí Hlučnost Měřeno podle ISO 7779 a deklarováno podle ISO 9296 Hladina akustického tlaku (LpAm) bez karet PCIe 27,6 db(a) (nečinnost) / 27,6 db(a) (provoz) / s kartami PCIe 35,8 db(a) (nečinnost) / 40,7 db(a) (provoz) Úroveň hluku (LWAd, 1 B = 10 db) Systém bez karet PCIe 4,4 B (nečinnost) / 4,3 B (provoz) / s kartami PCIe 5,2 B (nečinnost) / 5,7 B (provoz) Provozní teplota okolí C Provozní prostředí FTS Příručka pro datové centrum (místa instalace) Provozní prostředí odkaz Elektrické parametry Konfigurace napájecího zdroje Standardní výstup napájecího zdroje Rozsah jmen. napětí Rozsah jmenovité frekvence Jmenovitý proud max. Aktivní výkon (max. konfigurace) Zdánlivý výkon (max. konfigurace) Vyzařování tepla 1x standardní napájecí zdroj 350 W 100 V 127 V / 200 V 240 V 47 Hz - 63 Hz 6 A 288 W 293 KW kj/h (982.7 BTU/h) Konfigurace s certifikací Energy Star 1.0 Následující produkty mají nižší spotřebu energie a snižují emise plněním přísných směrnic Energy Star. PRIMERGY RX100 S6 E-StarFam1 (dvoujádrové procesory) PRIMERGY RX100 S6 E-StarFam2 (čtyřjádrové procesory) Vyhovuje Německo GS Evropa CE třída A * USA a Kanada CSAc/us ULc/us FCC třída A Mezinárodní CB RoHS (Omezení nebezpečných látek) WEEE (Waste Electrical and Electronic Equipment Odpad z elektrických a elektronických zařízení) Japonsko VCCI Čína CCC Austrálie a Nový Zéland C-Tick Tchaj-wan BSMI Kompatibilita poznámky Výrobek obecně splňuje bezpečnostní požadavky všech evropských zemí a Severní Ameriky. Státní osvědčení požadované z důvodu splnění právních nařízení nebo z jiných důvodů si lze vyžádat. * Varování: Tento produkt patří do třídy A. V domácím prostředí může tento produkt způsobovat rušení rádiových frekvencí a v takovém případě může být uživatel nucen provést odpovídající opatření. Strana 5 / 8

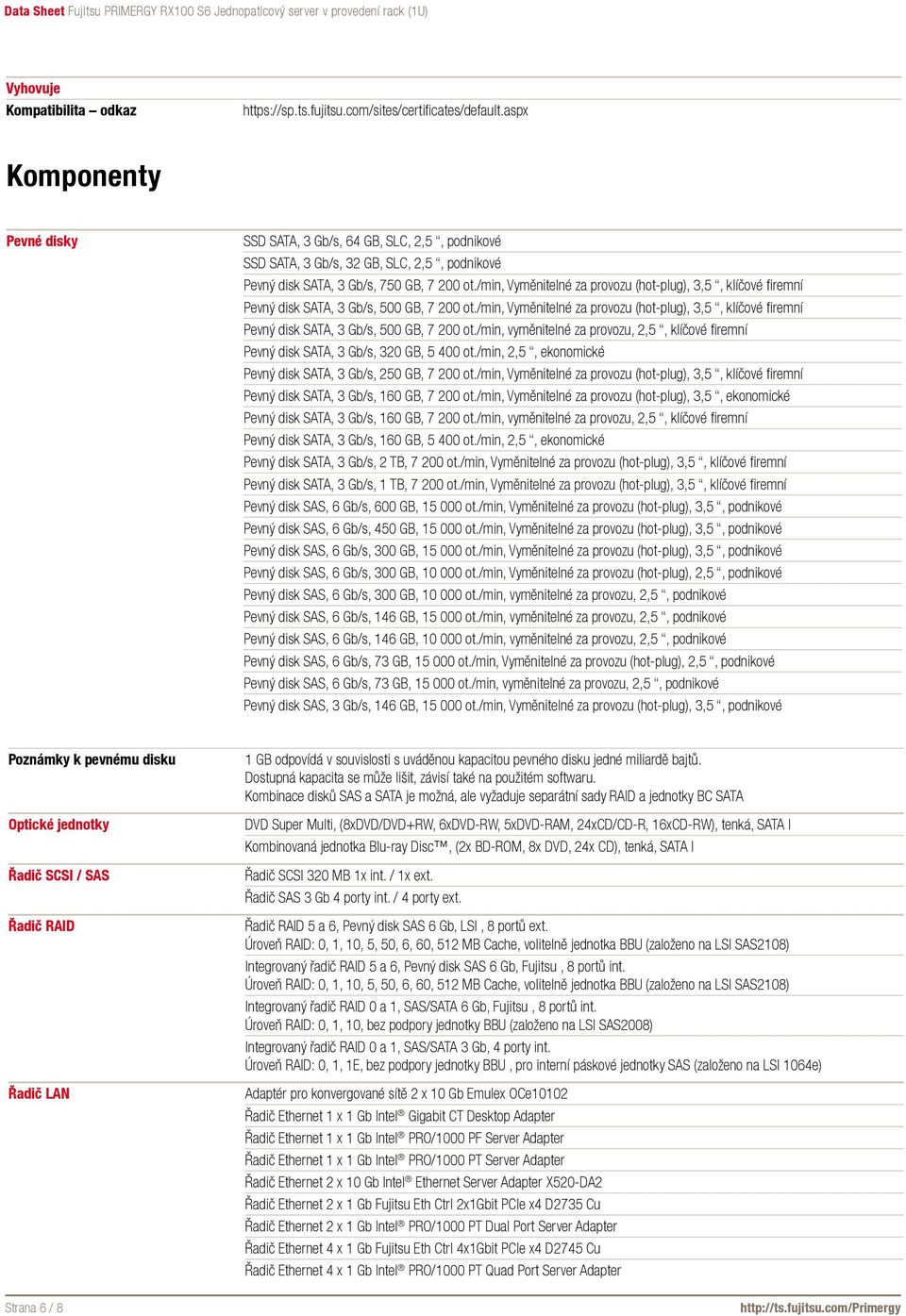

6 Vyhovuje Kompatibilita odkaz Komponenty Pevné disky SSD SATA, 3 Gb/s, 64 GB, SLC, 2,5, podnikové SSD SATA, 3 Gb/s, 32 GB, SLC, 2,5, podnikové Pevný disk SATA, 3 Gb/s, 750 GB, ot./min, Vyměnitelné za provozu (hot-plug), 3,5, klíčové firemní Pevný disk SATA, 3 Gb/s, 500 GB, ot./min, Vyměnitelné za provozu (hot-plug), 3,5, klíčové firemní Pevný disk SATA, 3 Gb/s, 500 GB, ot./min, vyměnitelné za provozu, 2,5, klíčové firemní Pevný disk SATA, 3 Gb/s, 320 GB, ot./min, 2,5, ekonomické Pevný disk SATA, 3 Gb/s, 250 GB, ot./min, Vyměnitelné za provozu (hot-plug), 3,5, klíčové firemní Pevný disk SATA, 3 Gb/s, 160 GB, ot./min, Vyměnitelné za provozu (hot-plug), 3,5, ekonomické Pevný disk SATA, 3 Gb/s, 160 GB, ot./min, vyměnitelné za provozu, 2,5, klíčové firemní Pevný disk SATA, 3 Gb/s, 160 GB, ot./min, 2,5, ekonomické Pevný disk SATA, 3 Gb/s, 2 TB, ot./min, Vyměnitelné za provozu (hot-plug), 3,5, klíčové firemní Pevný disk SATA, 3 Gb/s, 1 TB, ot./min, Vyměnitelné za provozu (hot-plug), 3,5, klíčové firemní Pevný disk SAS, 6 Gb/s, 600 GB, ot./min, Vyměnitelné za provozu (hot-plug), 3,5, podnikové Pevný disk SAS, 6 Gb/s, 450 GB, ot./min, Vyměnitelné za provozu (hot-plug), 3,5, podnikové Pevný disk SAS, 6 Gb/s, 300 GB, ot./min, Vyměnitelné za provozu (hot-plug), 3,5, podnikové Pevný disk SAS, 6 Gb/s, 300 GB, ot./min, Vyměnitelné za provozu (hot-plug), 2,5, podnikové Pevný disk SAS, 6 Gb/s, 300 GB, ot./min, vyměnitelné za provozu, 2,5, podnikové Pevný disk SAS, 6 Gb/s, 146 GB, ot./min, vyměnitelné za provozu, 2,5, podnikové Pevný disk SAS, 6 Gb/s, 146 GB, ot./min, vyměnitelné za provozu, 2,5, podnikové Pevný disk SAS, 6 Gb/s, 73 GB, ot./min, Vyměnitelné za provozu (hot-plug), 2,5, podnikové Pevný disk SAS, 6 Gb/s, 73 GB, ot./min, vyměnitelné za provozu, 2,5, podnikové Pevný disk SAS, 3 Gb/s, 146 GB, ot./min, Vyměnitelné za provozu (hot-plug), 3,5, podnikové Poznámky k pevnému disku Optické jednotky Řadič SCSI / SAS Řadič RAID Řadič LAN Strana 6 / 8 1 GB odpovídá v souvislosti s uváděnou kapacitou pevného disku jedné miliardě bajtů. Dostupná kapacita se může lišit, závisí také na použitém softwaru. Kombinace disků SAS a SATA je možná, ale vyžaduje separátní sady RAID a jednotky BC SATA DVD Super Multi, (8xDVD/DVD+RW, 6xDVD-RW, 5xDVD-RAM, 24xCD/CD-R, 16xCD-RW), tenká, SATA I Kombinovaná jednotka Blu-ray Disc, (2x BD-ROM, 8x DVD, 24x CD), tenká, SATA I Řadič SCSI 320 MB 1x int. / 1x ext. Řadič SAS 3 Gb 4 porty int. / 4 porty ext. Řadič RAID 5 a 6, Pevný disk SAS 6 Gb, LSI, 8 portů ext. Úroveň RAID: 0, 1, 10, 5, 50, 6, 60, 512 MB Cache, volitelně jednotka BBU (založeno na LSI SAS2108) Integrovaný řadič RAID 5 a 6, Pevný disk SAS 6 Gb, Fujitsu, 8 portů int. Úroveň RAID: 0, 1, 10, 5, 50, 6, 60, 512 MB Cache, volitelně jednotka BBU (založeno na LSI SAS2108) Integrovaný řadič RAID 0 a 1, SAS/SATA 6 Gb, Fujitsu, 8 portů int. Úroveň RAID: 0, 1, 10, bez podpory jednotky BBU (založeno na LSI SAS2008) Integrovaný řadič RAID 0 a 1, SAS/SATA 3 Gb, 4 porty int. Úroveň RAID: 0, 1, 1E, bez podpory jednotky BBU, pro interní páskové jednotky SAS (založeno na LSI 1064e) Adaptér pro konvergované sítě 2 x 10 Gb Emulex OCe10102 Řadič Ethernet 1 x 1 Gb Intel Gigabit CT Desktop Adapter Řadič Ethernet 1 x 1 Gb Intel PRO/1000 PF Server Adapter Řadič Ethernet 1 x 1 Gb Intel PRO/1000 PT Server Adapter Řadič Ethernet 2 x 10 Gb Intel Ethernet Server Adapter X520-DA2 Řadič Ethernet 2 x 1 Gb Fujitsu Eth Ctrl 2x1Gbit PCIe x4 D2735 Cu Řadič Ethernet 2 x 1 Gb Intel PRO/1000 PT Dual Port Server Adapter Řadič Ethernet 4 x 1 Gb Fujitsu Eth Ctrl 4x1Gbit PCIe x4 D2745 Cu Řadič Ethernet 4 x 1 Gb Intel PRO/1000 PT Quad Port Server Adapter

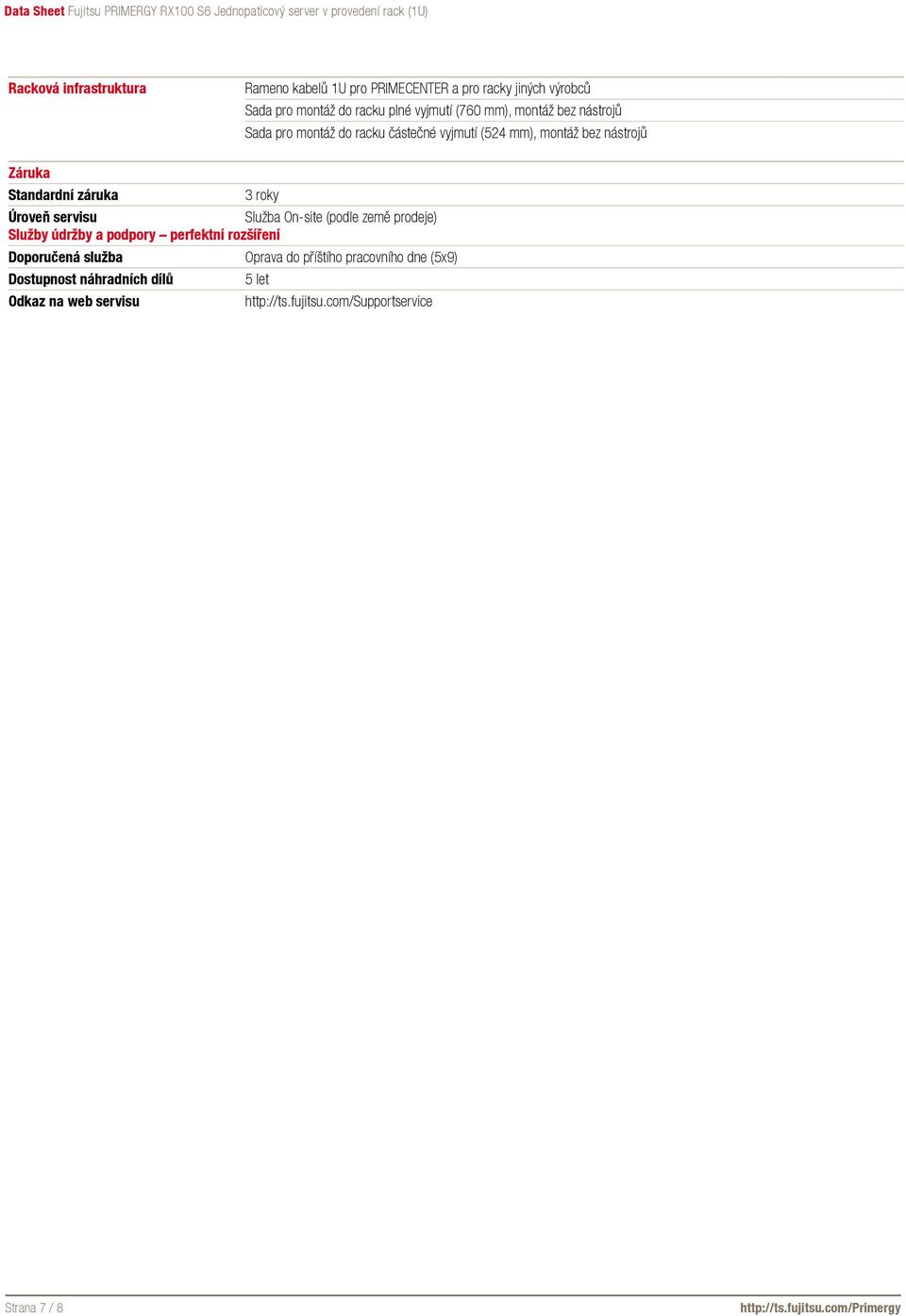

7 Racková infrastruktura Rameno kabelů 1U pro PRIMECENTER a pro racky jiných výrobců Sada pro montáž do racku plné vyjmutí (760 mm), montáž bez nástrojů Sada pro montáž do racku částečné vyjmutí (524 mm), montáž bez nástrojů Záruka Standardní záruka 3 roky Úroveň servisu Služba On-site (podle země prodeje) Služby údržby a podpory perfektní rozšíření Doporučená služba Oprava do příštího pracovního dne (5x9) Dostupnost náhradních dílů 5 let Odkaz na web servisu Strana 7 / 8

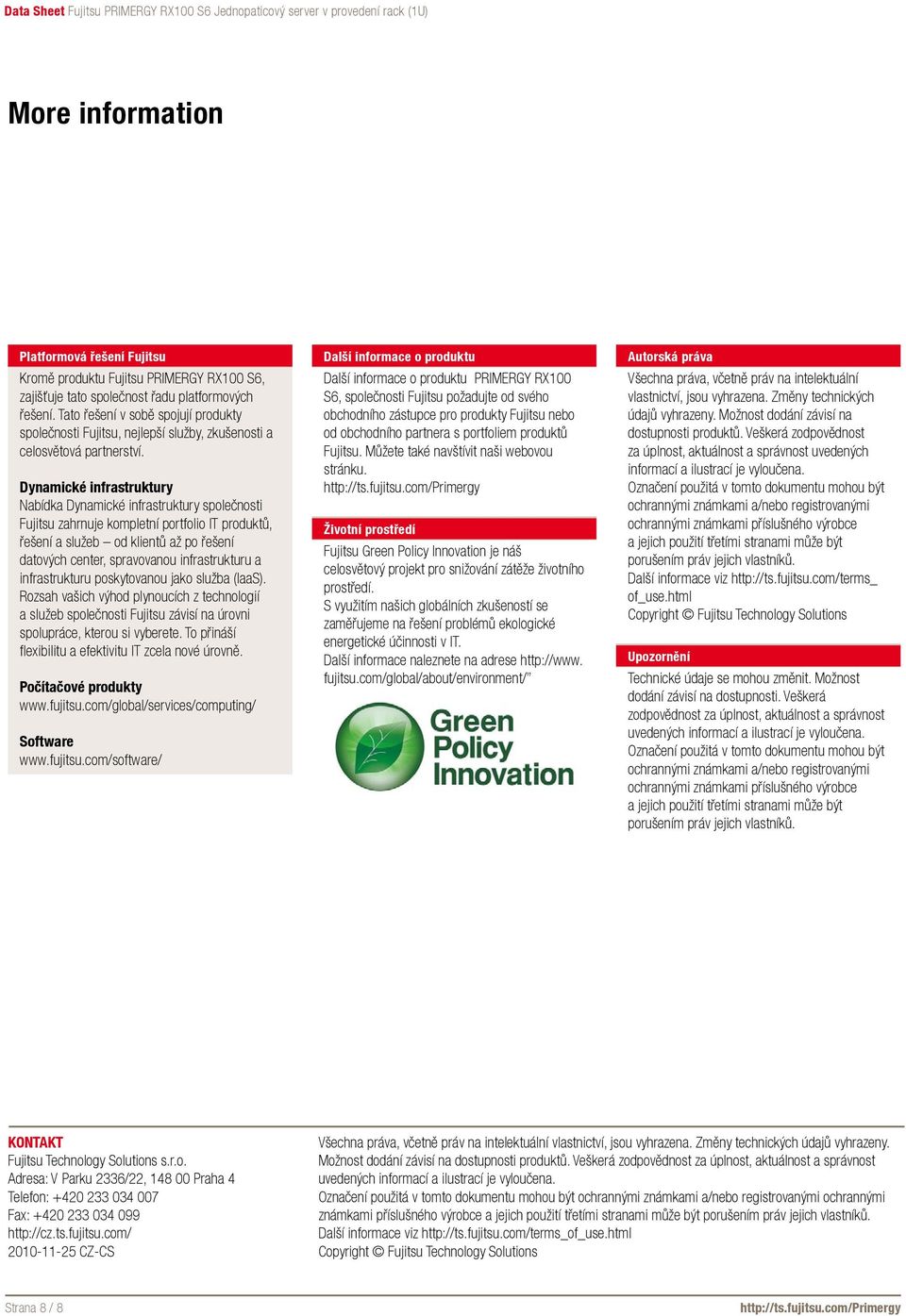

8 More information Platformová řešení Fujitsu Kromě produktu Fujitsu PRIMERGY RX100 S6, zajišťuje tato společnost řadu platformových řešení. Tato řešení v sobě spojují produkty společnosti Fujitsu, nejlepší služby, zkušenosti a celosvětová partnerství. Dynamické infrastruktury Nabídka Dynamické infrastruktury společnosti Fujitsu zahrnuje kompletní portfolio IT produktů, řešení a služeb od klientů až po řešení datových center, spravovanou infrastrukturu a infrastrukturu poskytovanou jako služba (IaaS). Rozsah vašich výhod plynoucích z technologií a služeb společnosti Fujitsu závisí na úrovni spolupráce, kterou si vyberete. To přináší flexibilitu a efektivitu IT zcela nové úrovně. Počítačové produkty Software Další informace o produktu Další informace o produktu PRIMERGY RX100 S6, společnosti Fujitsu požadujte od svého obchodního zástupce pro produkty Fujitsu nebo od obchodního partnera s portfoliem produktů Fujitsu. Můžete také navštívit naši webovou stránku. Životní prostředí Fujitsu Green Policy Innovation je náš celosvětový projekt pro snižování zátěže životního prostředí. S využitím našich globálních zkušeností se zaměřujeme na řešení problémů ekologické energetické účinnosti v IT. Další informace naleznete na adrese fujitsu.com/global/about/environment/ Autorská práva Všechna práva, včetně práv na intelektuální vlastnictví, jsou vyhrazena. Změny technických údajů vyhrazeny. Možnost dodání závisí na dostupnosti produktů. Veškerá zodpovědnost za úplnost, aktuálnost a správnost uvedených informací a ilustrací je vyloučena. Označení použitá v tomto dokumentu mohou být ochrannými známkami a/nebo registrovanými ochrannými známkami příslušného výrobce a jejich použití třetími stranami může být porušením práv jejich vlastníků. Další informace viz of_use.html Copyright Fujitsu Technology Solutions Upozornění Technické údaje se mohou změnit. Možnost dodání závisí na dostupnosti. Veškerá zodpovědnost za úplnost, aktuálnost a správnost uvedených informací a ilustrací je vyloučena. Označení použitá v tomto dokumentu mohou být ochrannými známkami a/nebo registrovanými ochrannými známkami příslušného výrobce a jejich použití třetími stranami může být porušením práv jejich vlastníků. KONTAKT Fujitsu Technology Solutions s.r.o. Adresa: V Parku 2336/22, Praha 4 Telefon: Fax: CZ-CS Všechna práva, včetně práv na intelektuální vlastnictví, jsou vyhrazena. Změny technických údajů vyhrazeny. Možnost dodání závisí na dostupnosti produktů. Veškerá zodpovědnost za úplnost, aktuálnost a správnost uvedených informací a ilustrací je vyloučena. Označení použitá v tomto dokumentu mohou být ochrannými známkami a/nebo registrovanými ochrannými známkami příslušného výrobce a jejich použití třetími stranami může být porušením práv jejich vlastníků. Další informace viz Copyright Fujitsu Technology Solutions Strana 8 / 8
