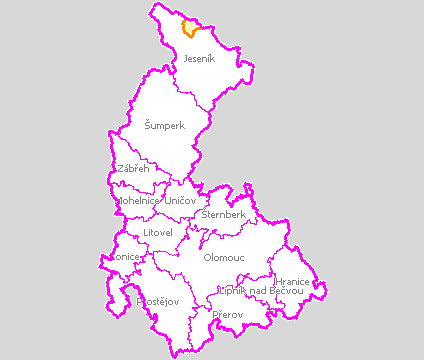

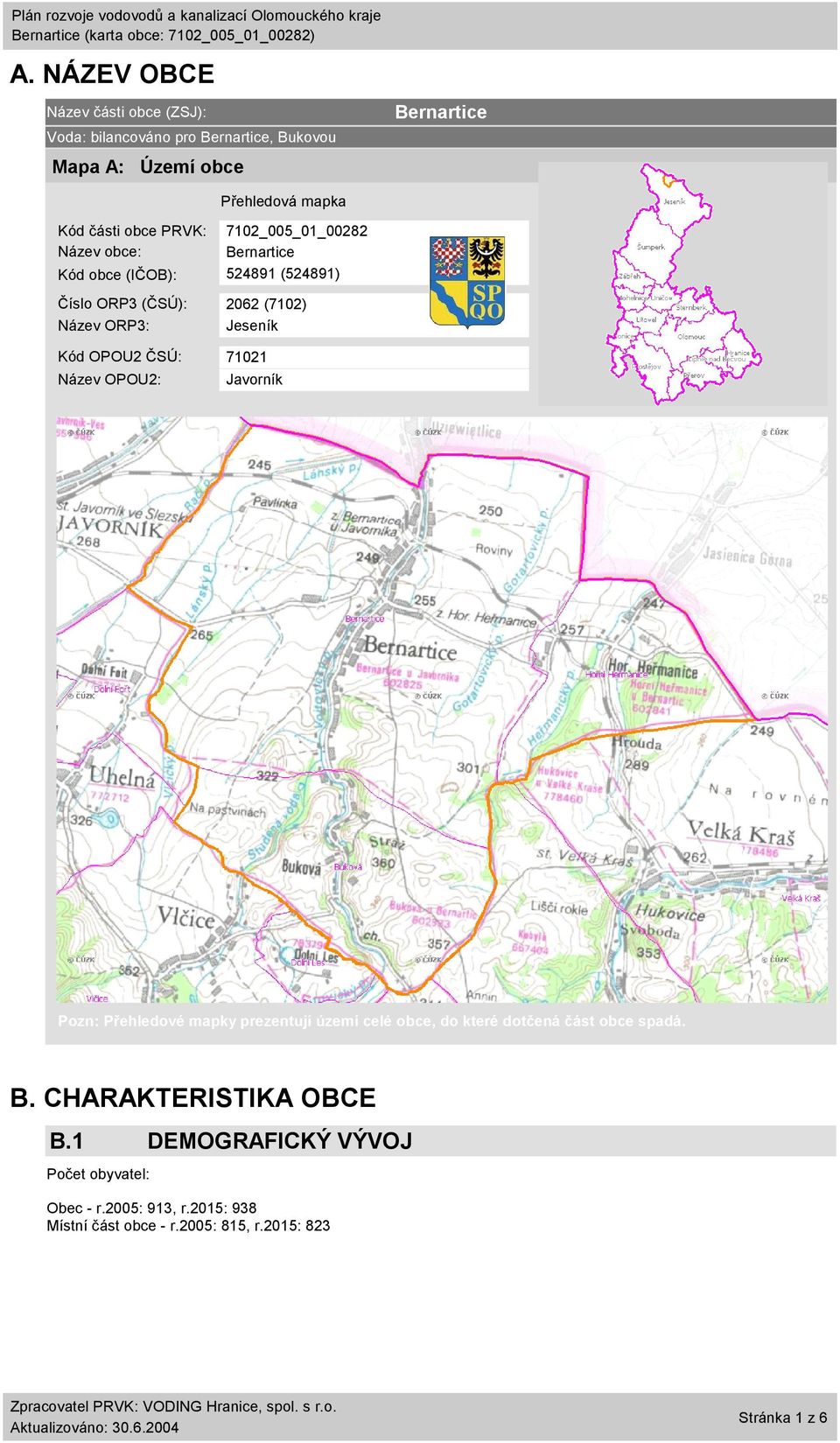

1 A. NÁZEV OBCE Název části obce (ZSJ): Voda: bilancováno pro Bernartice, Bukovou Bernartice Mapa A: Území obce Přehledová mapka Kód části obce PRVK: 7102_005_01_00282 Název obce: Bernartice Kód obce (IČOB): (524891) Číslo ORP3 (ČSÚ): 2062 (7102) Název ORP3: Jeseník Kód OPOU2 ČSÚ: Název OPOU2: Javorník Pozn: Přehledové mapky prezentují území celé obce, do které dotčená část obce spadá. B. CHARAKTERISTIKA OBCE B.1 DEMOGRAFICKÝ VÝVOJ Počet obyvatel: Obec - r.2005: 913, r.2015: 938 Místní část obce - r.2005: 815, r.2015: 823 Stránka 1 z 6

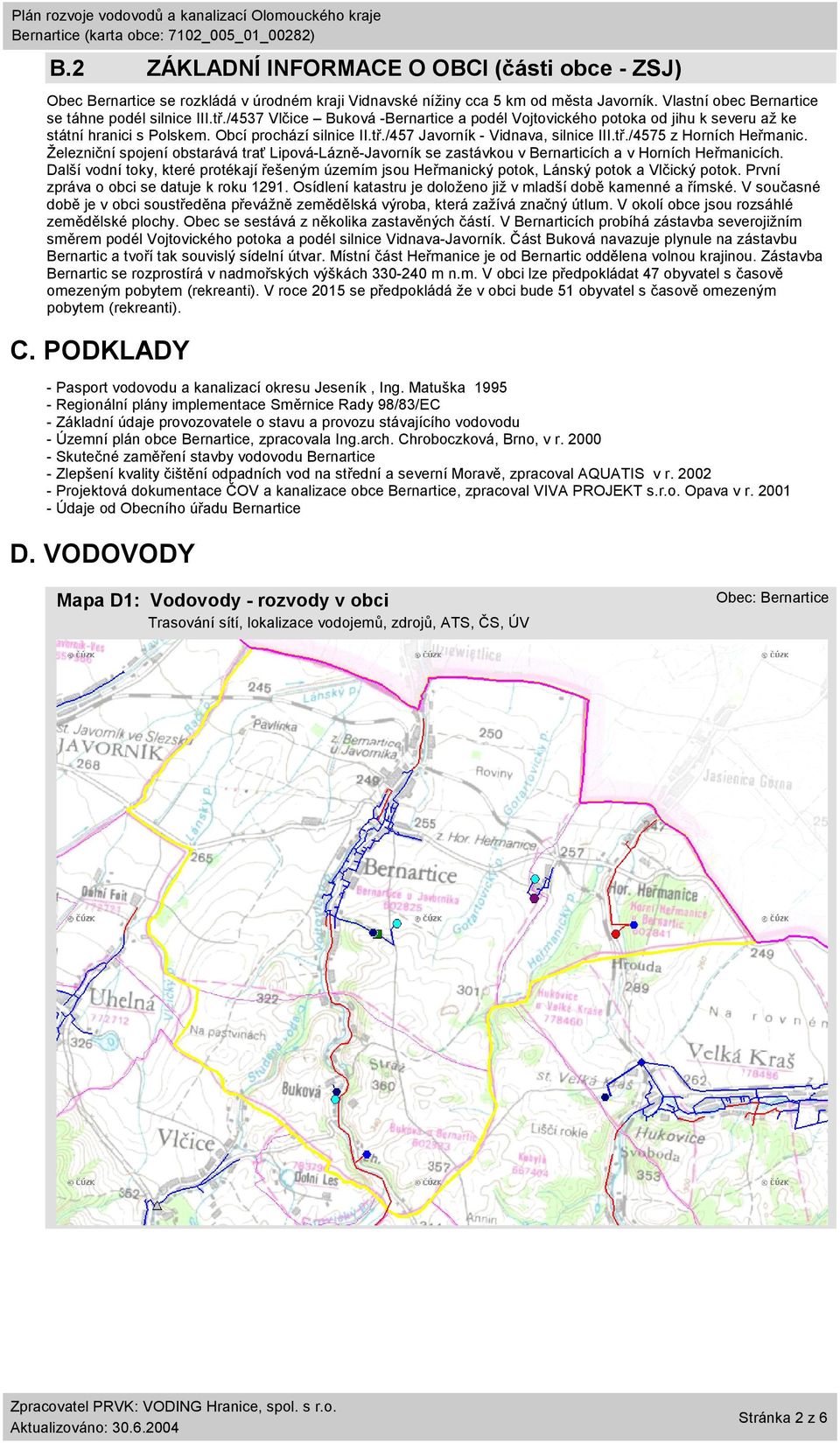

2 B.2 ZÁKLADNÍ INFORMACE O OBCI (části obce - ZSJ) Obec Bernartice se rozkládá v úrodném kraji Vidnavské nížiny cca 5 km od města Javorník. Vlastní obec Bernartice se táhne podél silnice III.tř./4537 Vlčice Buková -Bernartice a podél Vojtovického potoka od jihu k severu až ke státní hranici s Polskem. Obcí prochází silnice II.tř./457 Javorník - Vidnava, silnice III.tř./4575 z Horních Heřmanic. Železniční spojení obstarává trať Lipová-Lázně-Javorník se zastávkou v Bernarticích a v Horních Heřmanicích. Další vodní toky, které protékají řešeným územím jsou Heřmanický potok, Lánský potok a Vlčický potok. První zpráva o obci se datuje k roku Osídlení katastru je doloženo již v mladší době kamenné a římské. V současné době je v obci soustředěna převážně zemědělská výroba, která zažívá značný útlum. V okolí obce jsou rozsáhlé zemědělské plochy. Obec se sestává z několika zaěných částí. V Bernarticích probíhá zába severojižním směrem podél Vojtovického potoka a podél silnice Vidnava-Javorník. Část Buková navazuje plynule na zábu Bernartic a tvoří tak souvislý sídelní útvar. Místní část Heřmanice je od Bernartic oddělena volnou krajinou. Zába Bernartic se rozprostírá v nadmořských výškách m n.m. V obci lze předpokládat 47 obyvatel s časově omezeným pobytem (rekreanti). V roce 2015 se předpokládá že v obci bude 51 obyvatel s časově omezeným pobytem (rekreanti). C. PODKLADY - Pasport vodovodu a kanalizací okresu Jeseník, Ing. Matuška Regionální plány implementace Směrnice Rady 98/83/EC - Základní údaje provozovatele o u a provozu stávajícího vodovodu - Územní plán obce Bernartice, zpracovala Ing.arch. Chroboczková, Brno, v r Skutečné zaměření by vodovodu Bernartice - Zlepšení kvality čištění odpadních vod na střední a severní Moravě, zpracoval AQUATIS v r Projektová dokumentace ČOV a kanalizace obce Bernartice, zpracoval VIVA PROJEKT s.r.o. Opava v r Údaje od Obecního úřadu Bernartice D. VODOVODY Mapa D1: Vodovody - rozvody v obci Trasování sítí, lokalizace vodojemů, zdrojů, ATS, ČS, ÚV Obec: Bernartice Stránka 2 z 6

3 Legenda: Vodovody-rozvody: Úpravny vody: Čerpací stanice: Šachty: Vodojem zemní: věžový: Zdroje: ATS: Redukce tlaku: D.1 POTŘEBA VODY Z BILANCE Bilancovány sídla Bernartice a Buková Základní parametry: Ozn.: Jednotky: D.2 POPIS SOUČASNÉHO ZÁSOBOVÁNÍ PITNOU VODOU V obci Bernartice je vybudován nový veřejný vodovod, který je v majetku a správě obce. Zdrojem vody jsou dva vodárenské vrty. Jeden slouží jako rezerva a je zakonzervován, druhý vrt je aktivně používán jako zdroj vody pro obecní vodovod. Vrt je hluboký 35 m a má vydatnost Q=2 l/s. Z vrtu je voda čerpána ponorným čerpadlem a dopravována výtlačným řadem PVC DN100 délky 615,56 m do úpravny vody. Vzhledem k vysokému obsahu dusitanů v surové vodě (90-95 mg/l) je v úpravně použita vícestupňová úprava vody. Voda z vrtu teče přes provzdušňovací reaktor na otevřený pískový rychlofiltr a do akumulační nádrže. Z akumulační nádrže je část vody čerpána AT stanicí na jednotku reverzní osmózy a část vody jde obtokem za reverzní osmózu. Vlastní jednotce reverzní osmózy jsou podřazeny jemné filtry. Za jednotkou reverzní osmózy se obě potrubí spojují v jeden přítok do vodojemu 3x50 m3,(300,5 296,80), který je součástí úpravny vody. Po přítoku na vodojem je dávkován chlornan sodný pro zdravotní bezpečnost vody. Rozvodná síť v obci je řešena v jednom tlakovém pásmu s jedním řídícím vodojemem. Délka rozvodných řadů je 3,128 km profilu DN80 - DN150, délka zásobovacích řadů je 3,085 km. Současný zásobování pitnou vodou v obci je z dlouhodobého hlediska nevýhodný. Příčinou je nevyhovující zdroj vody, který vyžaduje technologicky i provozně náročnou úpravu vody. Rozšíření vodovodu do lokality Buková bude vyžadovat čerpání. Řešením je náhradní zdroj vody s lepší kvalitou a větší vydatností. D.3 ROZVOJ VODOVODŮ VE VÝHLEDOVÉM OBDOBÍ Počet všech zásobených obyvatel Nz obyvatel Voda vyrobená celkem VVR tis.m3/r 14, ,3 41,6 Voda fakturovaná celkem VFC tis.m3/r 14 23, ,2 Voda fakturovaná pro obyvatele VFD tis.m3/r 13 22,2 33,9 35,1 Spec. potř. fakt. vody obyvatelstva Qs,d l/(os.den) 70, Spec. potř. fakt. vody Qs l/(os.den) 76,1 94,3 113,6 113,5 Spec. potř. vody vyrobené Qs,v l/(os.den) 77,7 105,5 130,6 130,5 Průměrná denní potřeba Qp m3/d 39,2 71,2 110,4 113,9 Max. denní potřeba Qd m3/d 58,8 106,9 165,5 170,9 Stávající systém zásobování pitnou vodou v obci neumožňuje rozšíření vodovodu do všech lokalit, kde není vybudován veřejný vodovod. Ze stávajícího systému není možné splnit požadavky zemědělské výroby na kvalitní pitnou vodu. Výhledově je navrženo vyhledání a vybudování zdroje, hloubkového vrtu v k.ú. Vojtovice, kde jsou příznivější hydrogeologické podmínky. Předpokládaná vydatnost zdroje je až 10 l/s zatím co pro potřebu obce by stačil zdroj o vydatnost 2,0 l/s. Tento přebytek vytvoří dostatečnou rezervu pro další rozšíření vodovou. Do budoucna je navrženo vybudování výše popsaného zdroje, čerpání a výtlačného řadu dl 3,6 km do nového vodojemu Buková 200 m3 hl.325 m n.m. Z vodojemu Buková bude vybudován zásobní řad dl. 4,9 km pro zásobování místní části Buková a jižní části Bernartic. Zásobní řad bude napojen do stávajícího vodojemu Bernartice 3x50 m3,(300,5 296,80). Gravitační rozvodná síť bude provozována v rámci dvou tlakových pásem. HTP bude dáno polohou hladiny vodojemu Buková. DTP je dáno polohou hladiny ve vodojemu Bernartice. Rok: Aktualizace 2012: V obci Bernartice je vybudovaný veřejný vodovod. Výhledově bylo navrženo vyhledání nového vodního zdroje v k.ú. Vojtovice. Na základě hydrogeologického průzkumu byly vybudovány vrtané studny v k.ú. Vlčice - Bergov. U vodního zdroje je navržen vodojem 2 x 25 m3 s dezinfekční stanicí a přívodní řad DN 100 v délce 5900 m. D.4 VYMEZENÍ ZDROJŮ POVRCHOVÝCH A PODZEMNÍCH VOD UVAŽOVANÝCH PRO ÚČELY ÚPRAVY NA VODU PITNOU Stránka 3 z 6

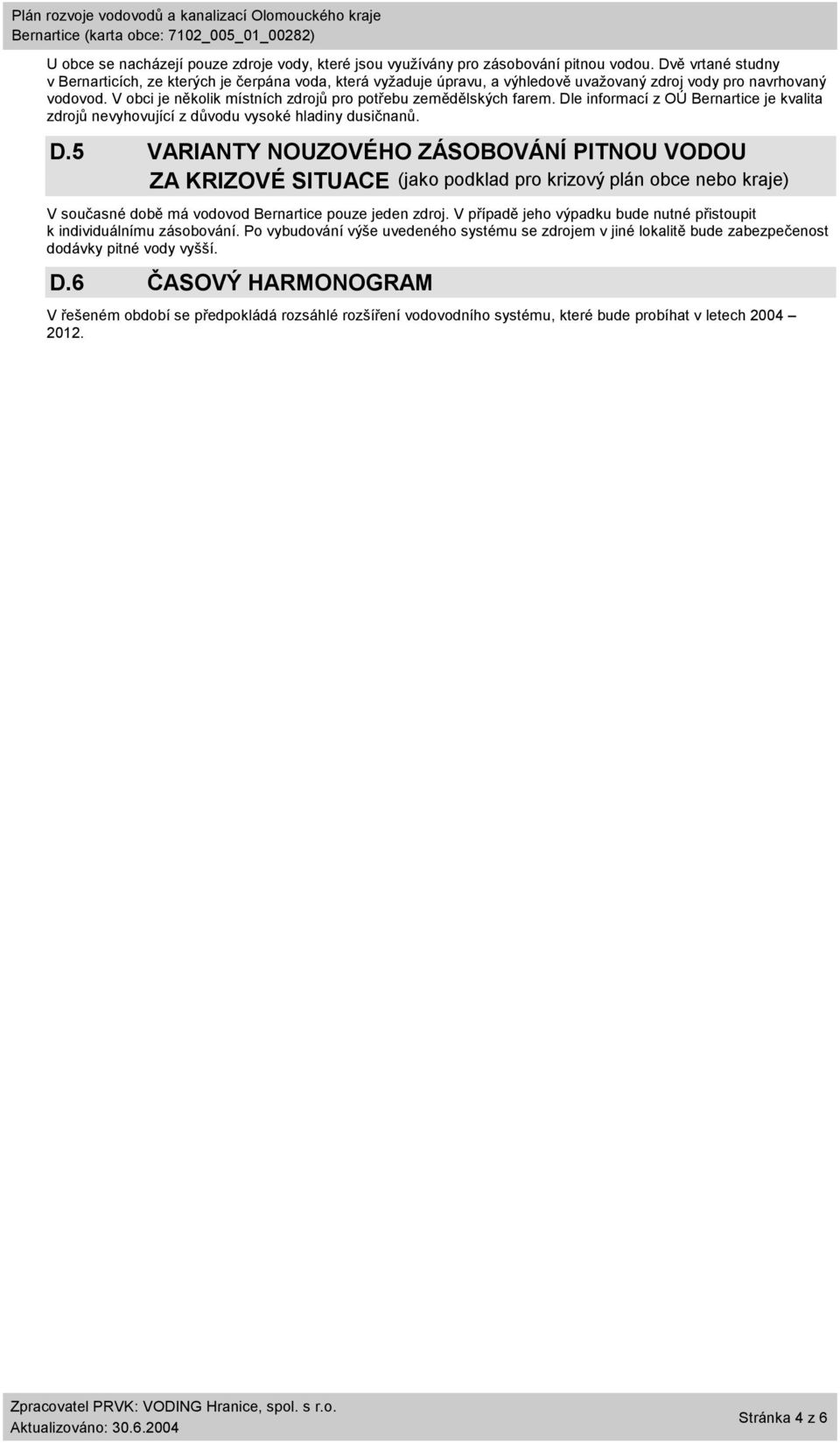

4 U obce se nacházejí pouze zdroje vody, které jsou využívány pro zásobování pitnou vodou. Dvě vrtané studny v Bernarticích, ze kterých je čerpána voda, která vyžaduje úpravu, a výhledově uvažovaný zdroj vody pro navrhovaný vodovod. V obci je několik místních zdrojů pro potřebu zemědělských farem. Dle informací z OÚ Bernartice je kvalita zdrojů nevyhovující z důvodu vysoké hladiny dusičnanů. D.5 VARIANTY NOUZOVÉHO ZÁSOBOVÁNÍ PITNOU VODOU ZA KRIZOVÉ SITUACE (jako podklad pro krizový plán obce nebo kraje) V současné době má vodovod Bernartice pouze jeden zdroj. V případě jeho výpadku bude nutné přistoupit k individuálnímu zásobování. Po vybudování výše uvedeného systému se zdrojem v jiné lokalitě bude zabezpečenost dodávky pitné vody vyšší. D.6 ČASOVÝ HARMONOGRAM V řešeném období se předpokládá rozsáhlé rozšíření vodovodního systému, které bude probíhat v letech Stránka 4 z 6

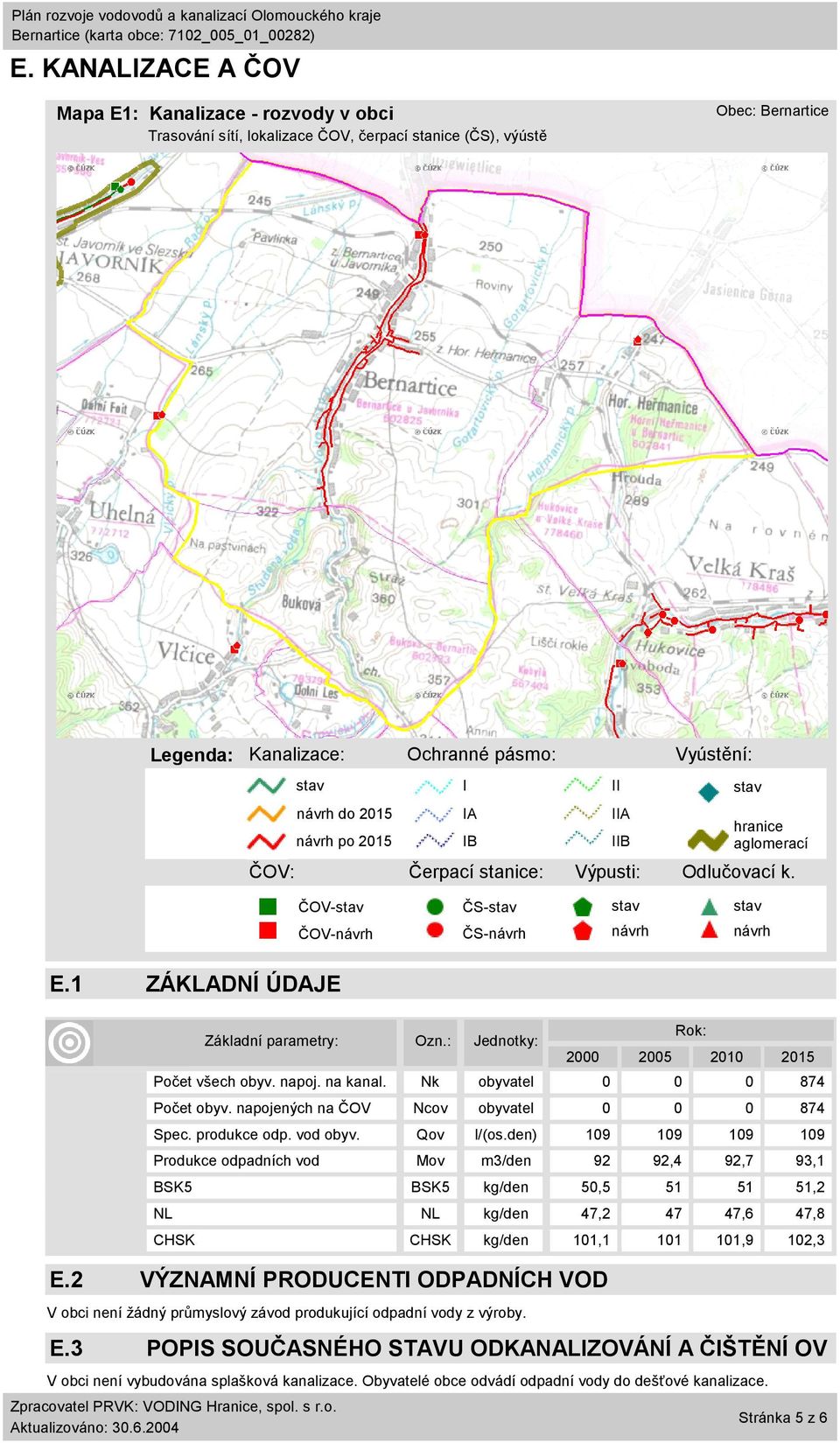

5 E. KANALIZACE A ČOV Mapa E1: Kanalizace - rozvody v obci Trasování sítí, lokalizace ČOV, čerpací stanice (ČS), výústě Obec: Bernartice Legenda: Kanalizace: Ochranné pásmo: Vyústění: do 2015 po 2015 I IA IB II IIA IIB hranice aglomerací ČOV: Čerpací stanice: Výpusti: Odlučovací k. ČOV- ČOV- ČS- ČS- E.1 ZÁKLADNÍ ÚDAJE Základní parametry: E.2 VÝZNAMNÍ PRODUCENTI ODPADNÍCH VOD V obci není žádný průmyslový závod produkující odpadní vody z výroby. E.3 POPIS SOUČASNÉHO STAVU ODKANALIZOVÁNÍ A ČIŠTĚNÍ OV V obci není vybudována splašková kanalizace. Obyvatelé obce odvádí odpadní vody do dešťové kanalizace. Ozn.: Jednotky: Rok: Počet všech obyv. napoj. na kanal. Nk obyvatel Počet obyv. napojených na ČOV Ncov obyvatel Spec. produkce odp. vod obyv. Qov l/(os.den) Produkce odpadních vod Mov m3/den 92 92,4 92,7 93,1 BSK5 BSK5 kg/den 50, ,2 NL NL kg/den 47, ,6 47,8 CHSK CHSK kg/den 101, ,9 102,3 Stránka 5 z 6

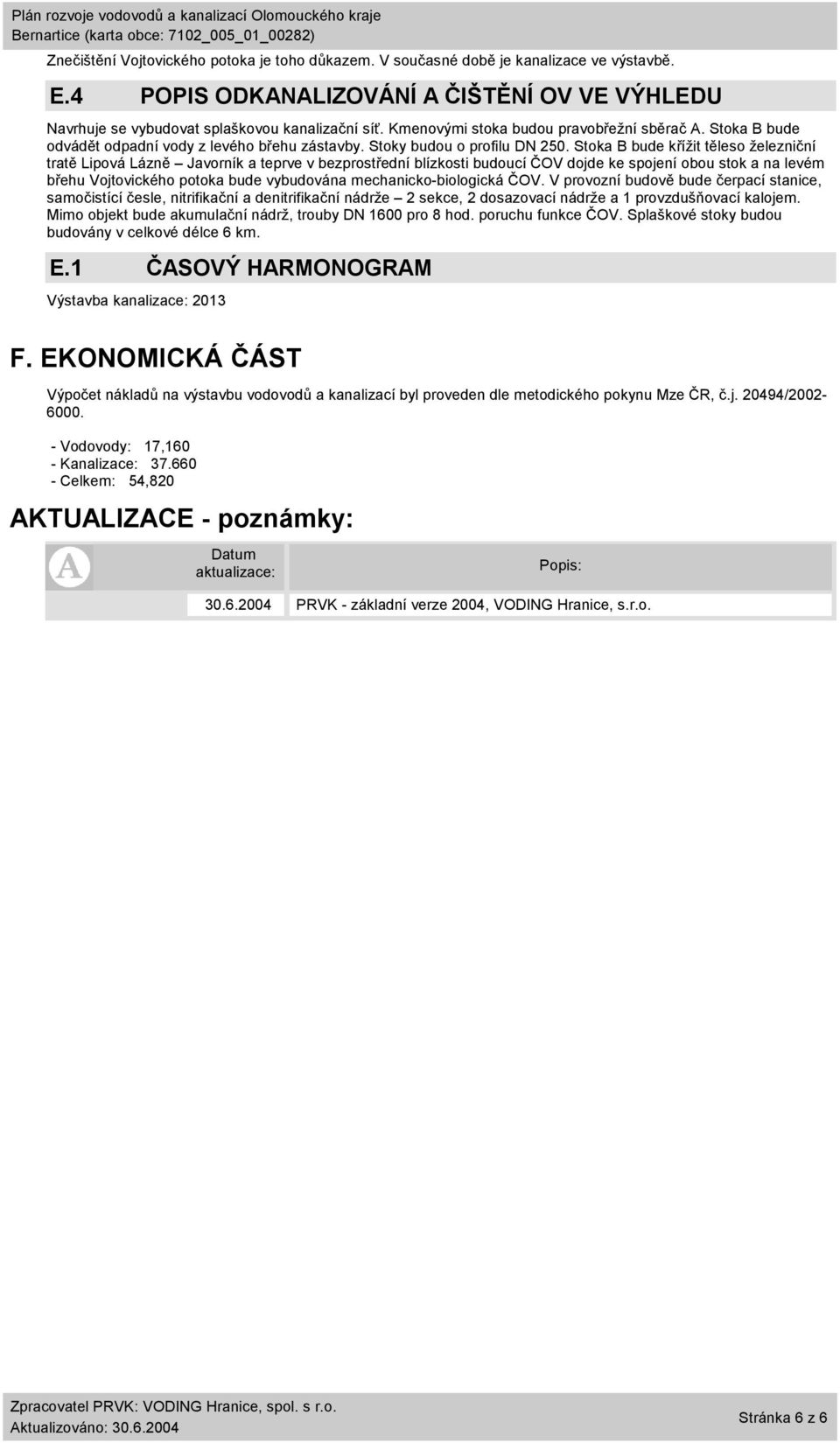

6 Znečištění Vojtovického potoka je toho důkazem. V současné době je kanalizace ve výbě. E.4 POPIS ODKANALIZOVÁNÍ A ČIŠTĚNÍ OV VE VÝHLEDU Navrhuje se vybudovat splaškovou kanalizační síť. Kmenovými stoka budou pravobřežní sběrač A. Stoka B bude odvádět odpadní vody z levého břehu záby. Stoky budou o profilu DN 250. Stoka B bude křížit těleso železniční tratě Lipová Lázně Javorník a teprve v bezprostřední blízkosti budoucí ČOV dojde ke spojení obou stok a na levém břehu Vojtovického potoka bude vybudována mechanicko-biologická ČOV. V provozní budově bude čerpací stanice, samočistící česle, nitrifikační a denitrifikační nádrže 2 sekce, 2 dosazovací nádrže a 1 provzdušňovací kalojem. Mimo objekt bude akumulační nádrž, trouby DN 1600 pro 8 hod. poruchu funkce ČOV. Splaškové stoky budou budovány v celkové délce 6 km. E.1 ČASOVÝ HARMONOGRAM Výba kanalizace: 2013 F. EKONOMICKÁ ČÁST Výpočet nákladů na výbu vodovodů a kanalizací byl proveden dle metodického pokynu Mze ČR, č.j / Vodovody: 17,160 - Kanalizace: Celkem: 54,820 AKTUALIZACE - poznámky: Datum aktualizace: Popis: PRVK - základní verze 2004, VODING Hranice, s.r.o. Stránka 6 z 6
