1 2020 VÝROBKY S ČEDIČEM TROUBY, ŠACHTY, rámové nádrže a ATYPICKÉ VÝROBKY Prefa Brno a.s. Kulkova 4231/ Brno tel.: fax: prefa@prefa.cz

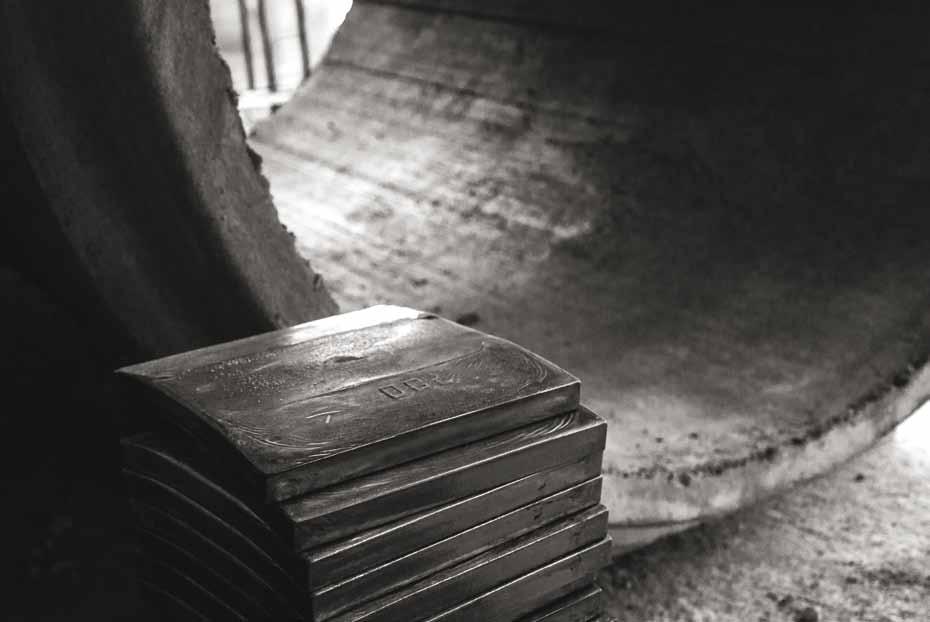

2 k v a l i t a t i v n í v l a s t n o s t i v ý s t e l e k Kvalitativní vlastnosti výstelek parametr... čedič tloušťka užitné vrstvy mm objemová hmotnost kg/m 3 pevnost v tlaku... min MPa pevnost v ohybu... min. 45 MPa pevnost v tahu... obrusnost... 5 cm 3 /50 cm 2 odolnost proti opotřebení dle ČSN EN max. 110 mm 3 tvrdost... dle Mohse st. 8 nasákavost... 0 % rozpustnost v kys. sírové... max. 9 % kvalitativní Kvalitativní vlastnosti trub s výstelkami Osazením výstelky do trub nedochází k poklesu statických hodnot trub (únosnosti ve vrcholovém zatížení Fn) a nedochází k zúžení průtočného profilu trub. vlastnosti výstelek prefa@prefa.cz, oslavany@prefa.cz v ý r o b k y s č e d i č e m 3

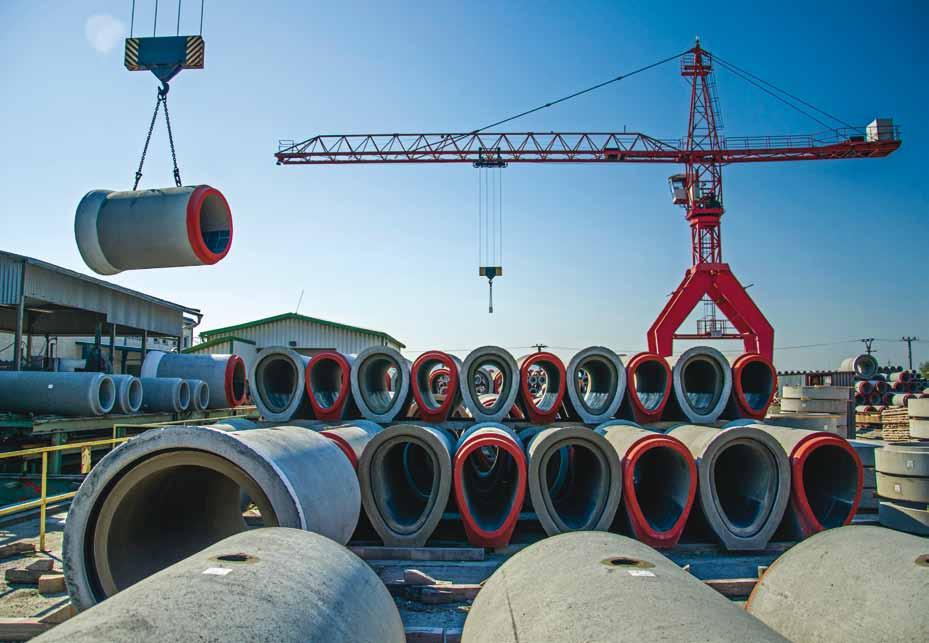

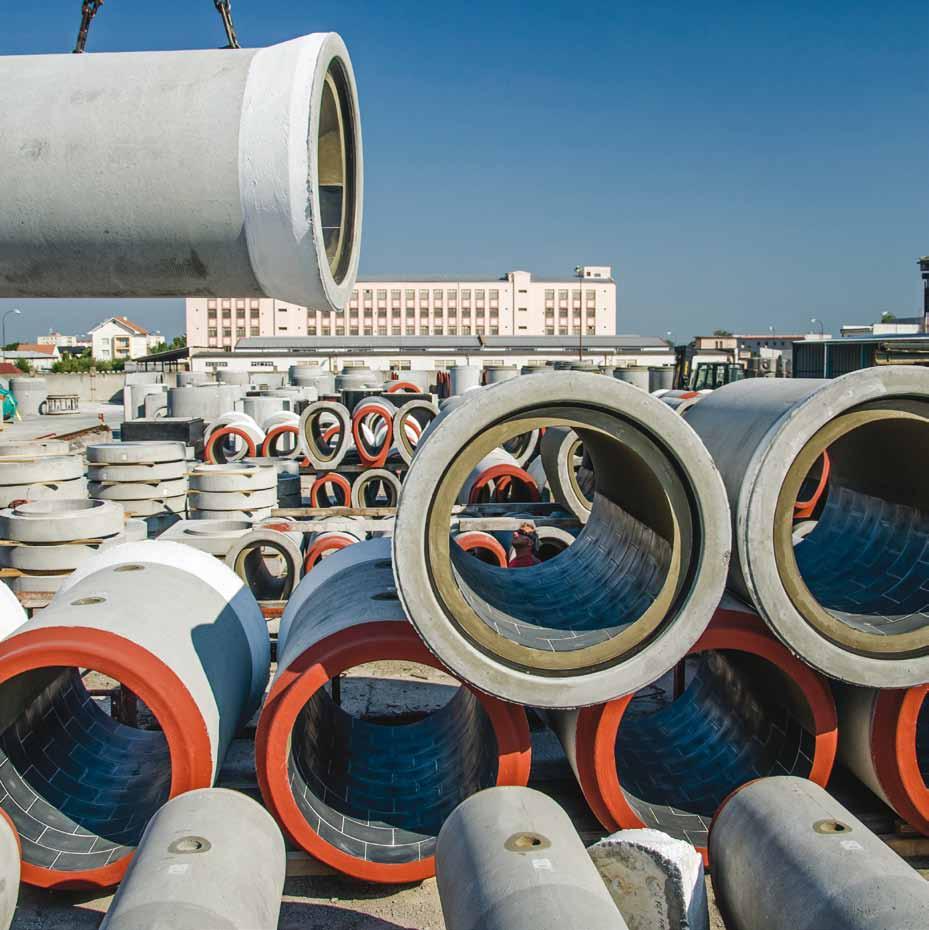

3 T r o u b y t r o u b y Betonové a železobetonové trouby jsou určeny pro gravitační odvádění odpadních vod, dešťových vod a povrchových vod samospádem nebo při nízkém přetlaku, jsou určeny pro výstavbu zejména jednotných a dešťových kanalizací. Výrobky splňují nejpřísnější kritéria kanalizačního provozu, jakož i ŘSD(TKP18) a SŽ (osvědčení SŽ). pro gravitační odvádění odpadních vod typy 1. HRDLOVÁ TROUBA DN 300 až 1200 Trouba s hrdlem a integrovaným pryžovým těsněním na jednom konci a dříkem na druhém konci. 2. PŘÍMÁ TROUBA DN 1400 až 2200 Trouba s polodrážkou a integrovaným pryžovým těsněním na jednom konci a perem na druhém konci. 3. PROPOJOVACÍ TROUBA DN 300 až 2200 Propojovací trouba se dříky na obou koncích je určena jako výstupní kus k propojení stoky mezi hrdlovým nebo polodrážkovým koncem trouby a šachtovým dnem. 4. TROUBA K PROTLAČOVÁNÍ a) DN 600 až 1200 Trouba se zúženími na jednom konci pro nasazení pryžového těsnění s navlečenou laminátovou nebo zabudovanou ocelovou (případně nerezovou manžetou) na druhém konci. Čelo jednoho konce trouby je opatřeno dřevotřískovým mezikružím pro přenášení protlačovací síly. b) DN 1400 až 2200 Trouba s polodrážkou a integrovaným pryžovým těsněním na jednom konci a perem na druhém konci. Čelo polodrážky trouby je opatřeno dřevotřískovým mezikružím pro přenášení protlačovací síly. 5. VEJČITÁ TROUBA SE ŽLABEM CN 500/750, 600/900, 700/1050, 800/1200, 900/1350, 1000/1500 Trouba s hrdlem a integrovaným pryžovým těsněním na jednom konci a dříkem na druhém konci. Díky hydraulickým parametrům jsou určeny i pro rovinatá území. 6. VEJČITÁ TROUBA SE ŽLABEM PN 900/1600, 1200/2000 Trouba s hrdlem a integrovaným pryžovým těsněním na jednom konci a dříkem na druhém konci. Díky hydraulickým parametrům jsou určeny i pro rovinatá území prefa@prefa.cz, oslavany@prefa.cz v ý r o b k y s č e d i č e m 5

4 t r o u b y 7. ŽLABOVÁ TROUBA a) DN 1000 a 1200 Trouba s hrdlem a integrovaným pryžovým těsněním na jednom konci a dříkem na druhém konci. Tento typ zahrnuje hydraulické vlastnosti jak kruhových tak vejčitých profilů. b) DN 1400 a 1600 Trouba s polodrážkou a integrovaným pryžovým těsněním na jednom konci a perem na druhém konci. Tento typ trub zahrnuje hydraulické vlastnosti jak kruhových tak vejčitých profilů prefa@prefa.cz, oslavany@prefa.cz v ý r o b k y s č e d i č e m 7

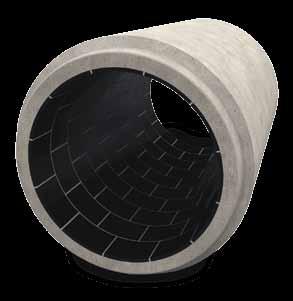

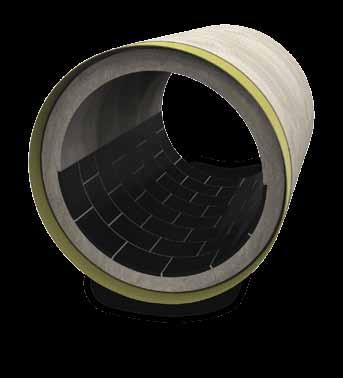

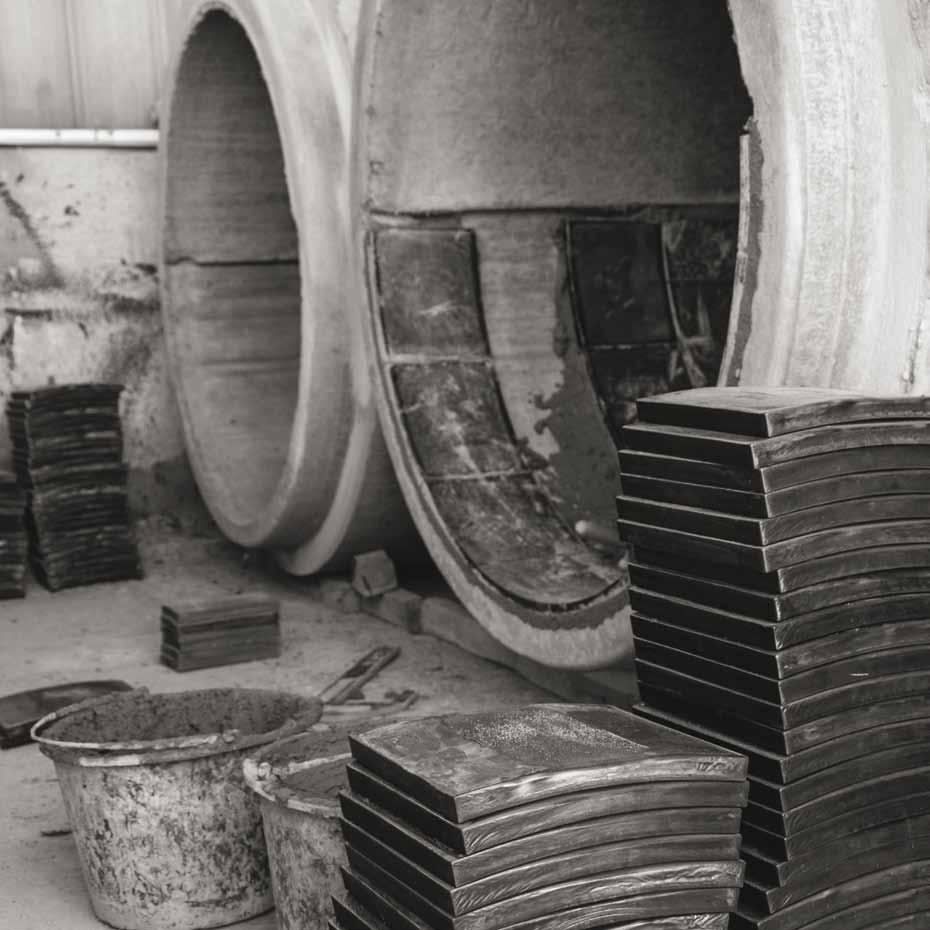

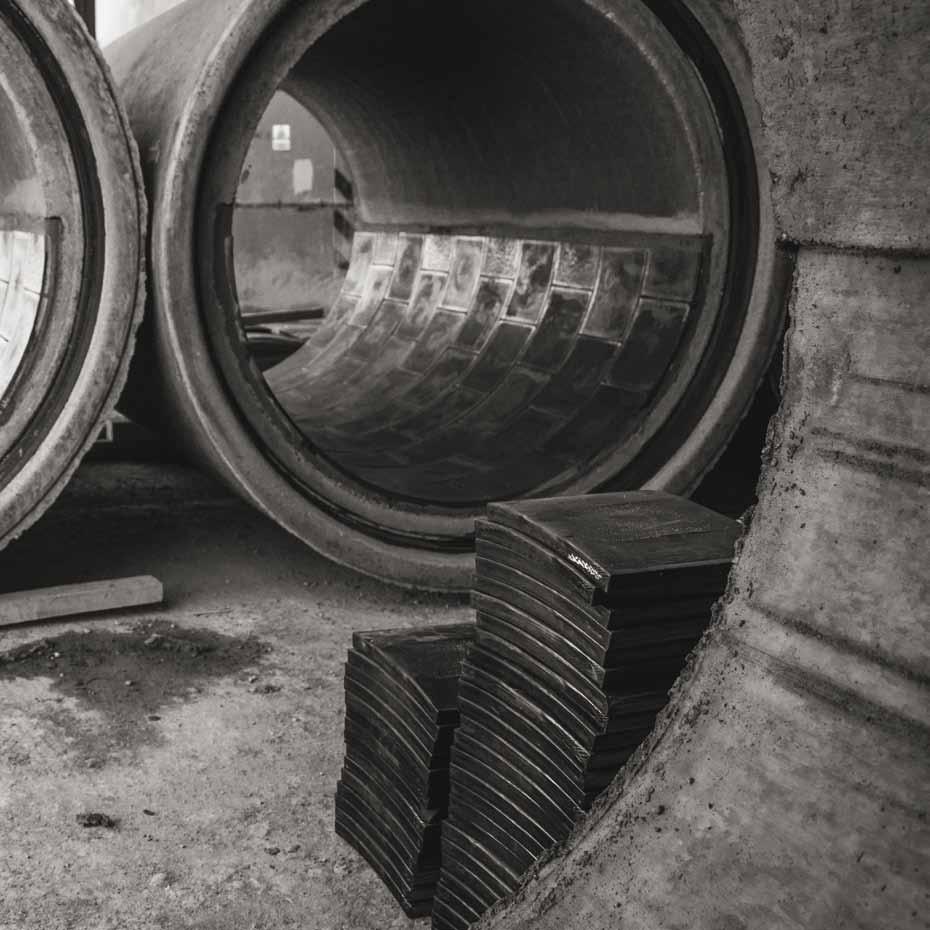

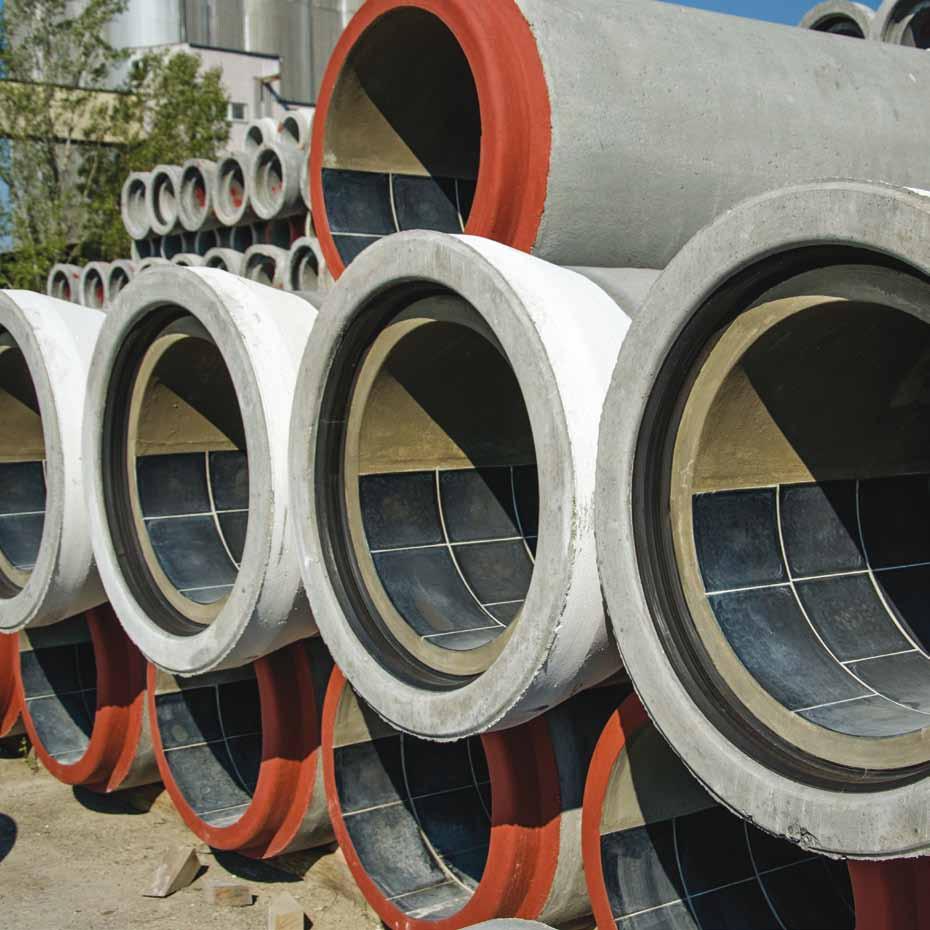

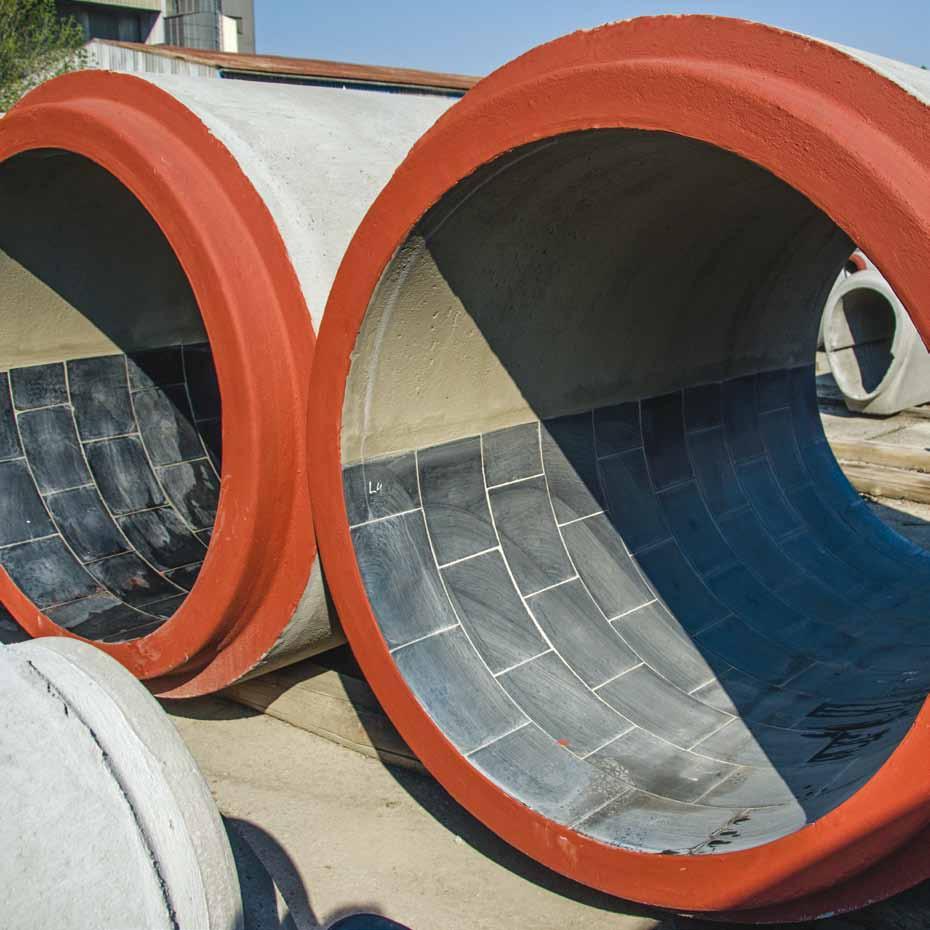

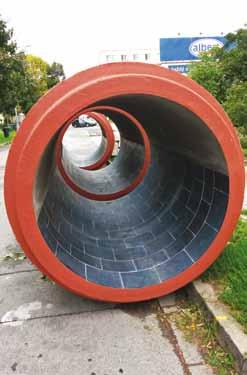

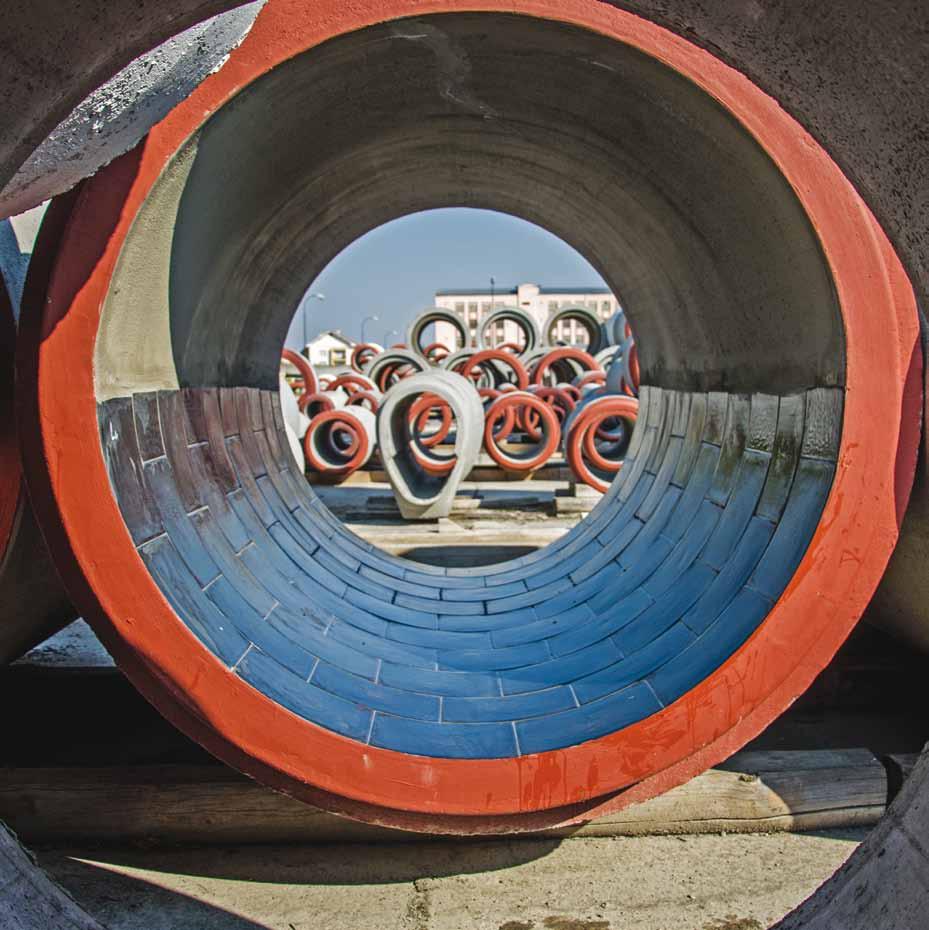

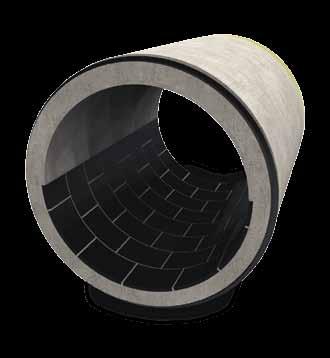

5 t r o u b y h r d l o v é d n osazení výstelky 120 osazení výstelky 180 osazení výstelky 360 trouby hrdlové dn čedičová výstelka celokruhová - pro menší průměry čedičová výstelka jednotlivý segment prefa@prefa.cz, oslavany@prefa.cz v ý r o b k y s č e d i č e m 9

6 t r o u b y p ř í m é d n osazení výstelky 120 osazení výstelky 180 osazení výstelky 360 trouby přímé dn čedičová výstelka jednotlivý segment prefa@prefa.cz, oslavany@prefa.cz v ý r o b k y s č e d i č e m 11

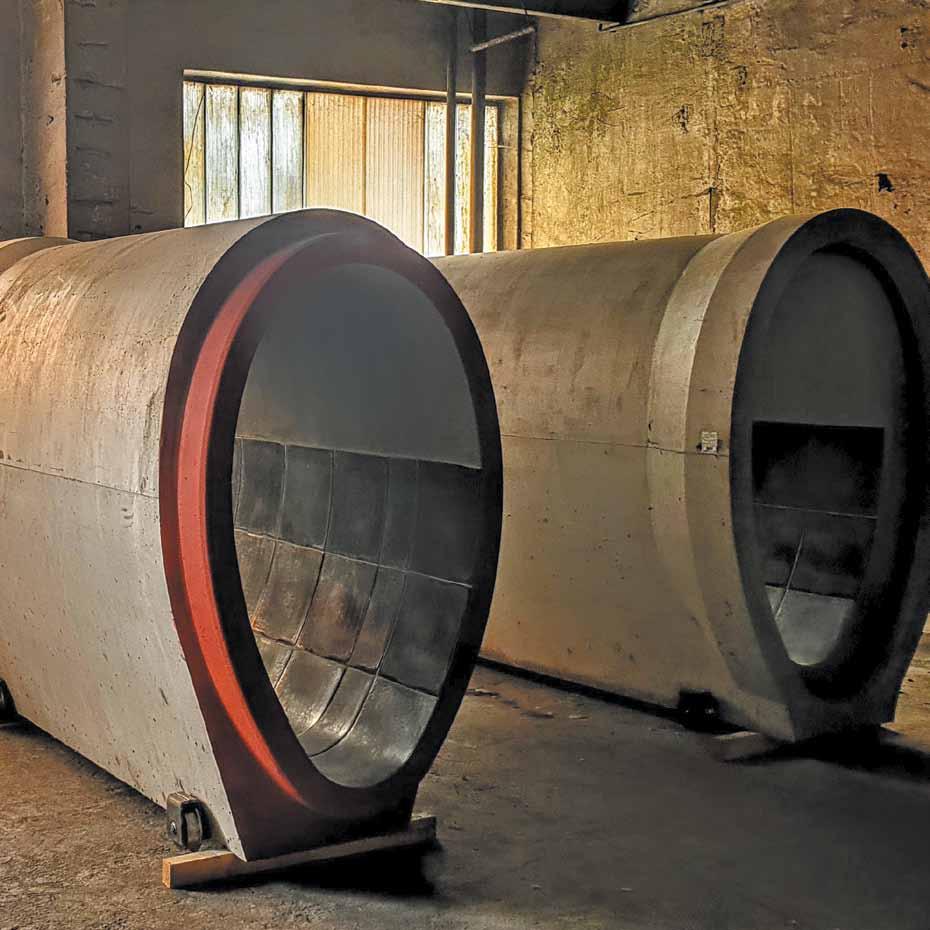

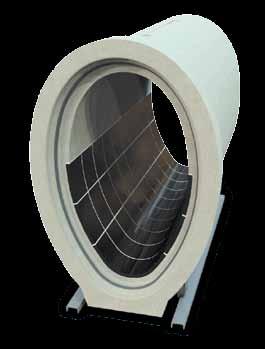

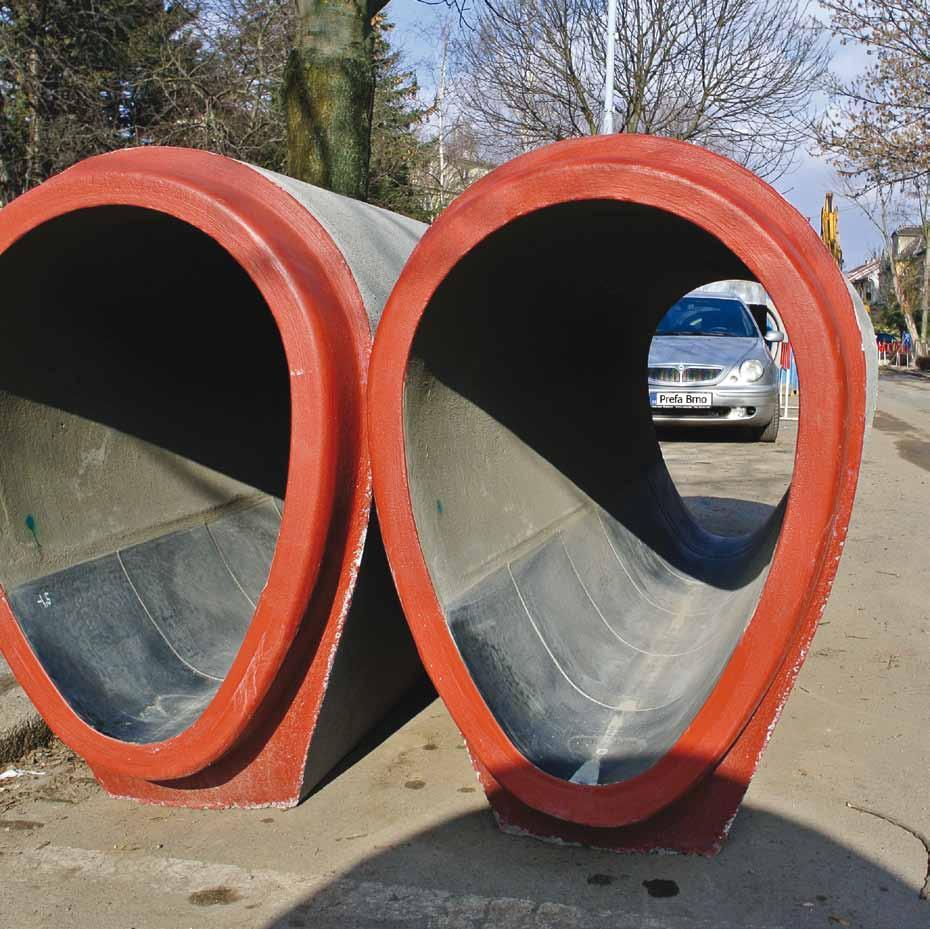

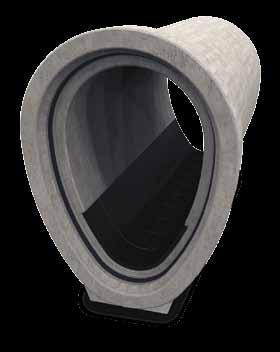

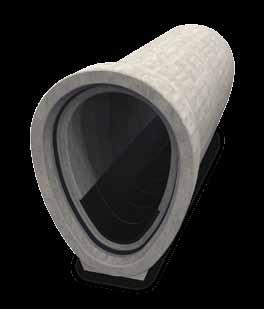

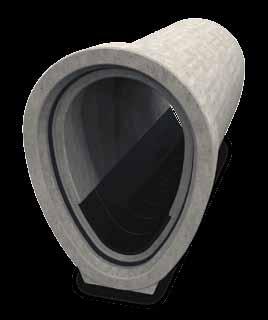

7 t r o u b y v e j č i t é C N d n 5 0 / 7 5, 6 0 / 9 0, 7 0 / 1 0 5, 8 0 / 1 2 0, 9 0 / 1 3 5, / čedičový stokový žlab s bočnicí DN 50/75 DN 60/90 DN 70/105 trouby čedičová výstelka vejčitých trub vejčité cn dn 500/750, 600/900, 700/1050, 800/1200, 900/1350, 1000/1500 DN 80/120 DN 90/135 čedičová výstelka vejčitých trub prefa@prefa.cz, oslavany@prefa.cz v ý r o b k y s č e d i č e m 13

8 t r o u b y v e j č i t é P N d n 9 0 / 1 6 0, / DN 90/160 trouby vejčité Pn dn 900/1600, 1200/2000 čedičový stokový žlab s bočnicí čedičová výstelka vejčitých trub čedičová výstelka vejčitých trub prefa@prefa.cz, oslavany@prefa.cz v ý r o b k y s č e d i č e m 15

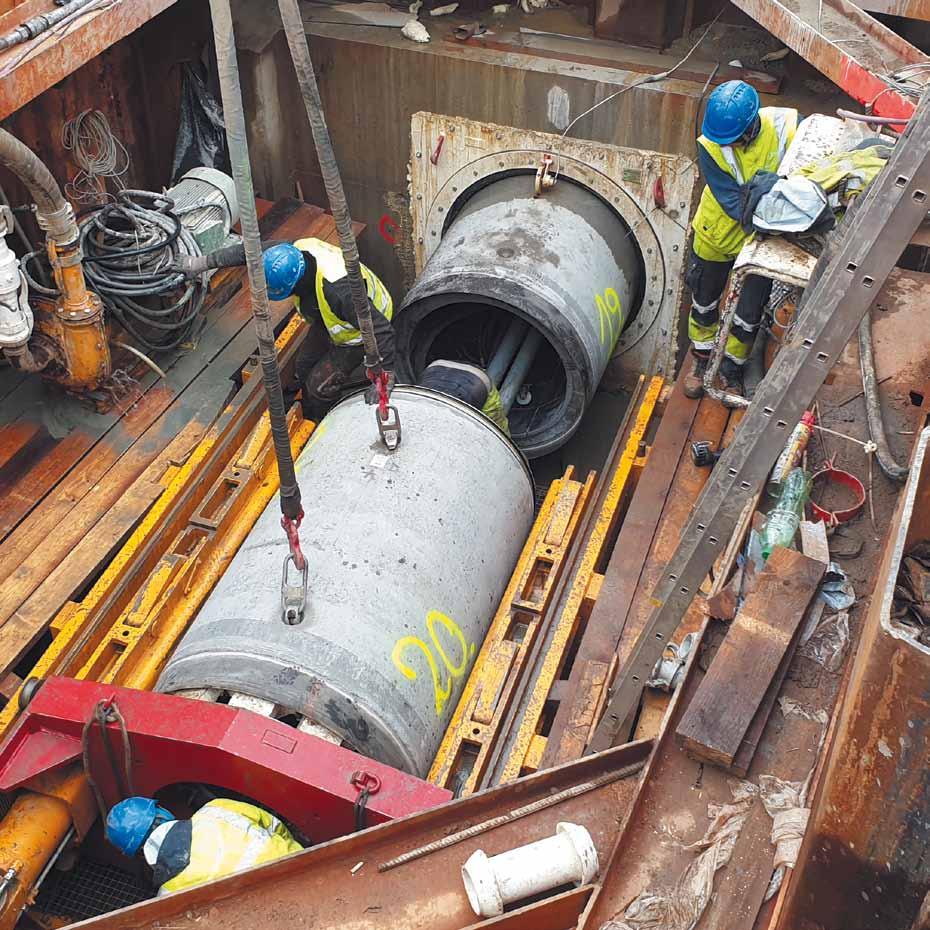

9 t r o u b y k p r o t l a č o v á n í d n trouba k protlačování trouba k protlačování trouby k protlačování dn čedičová radiální tvarovka prefa@prefa.cz, oslavany@prefa.cz v ý r o b k y s č e d i č e m 17

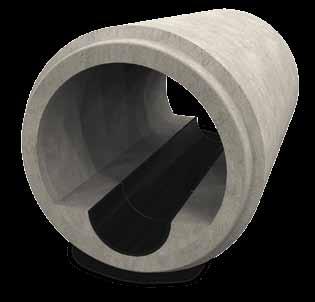

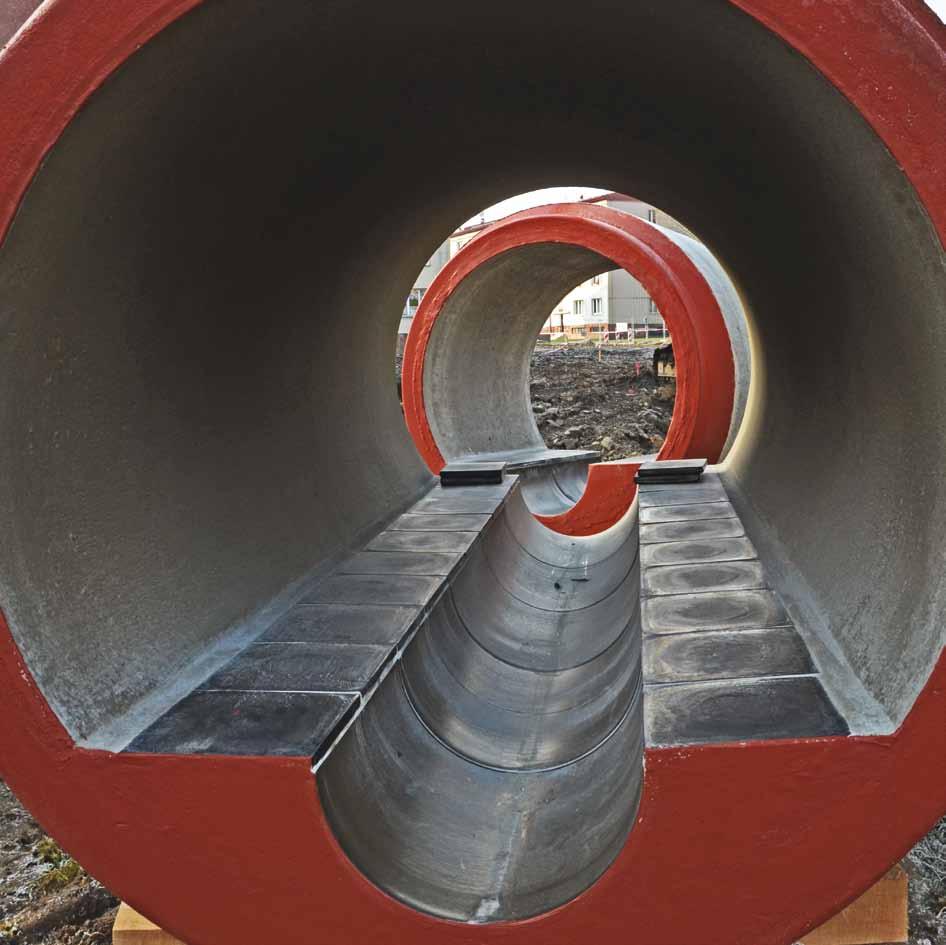

10 t r o u b y ž l a b o v é d n trouba hrdlová žlabová osazení výstelky do žlabu trouba hrdlová žlabová osazení výstelky do žlabu a na nástupnici trouby čedičová výstelka žlabové dn trouba přímá žlabová osazení výstelky do žlabu trouba přímá žlabová osazení výstelky do žlabu a na nástupnici prefa@prefa.cz, oslavany@prefa.cz v ý r o b k y s č e d i č e m 19

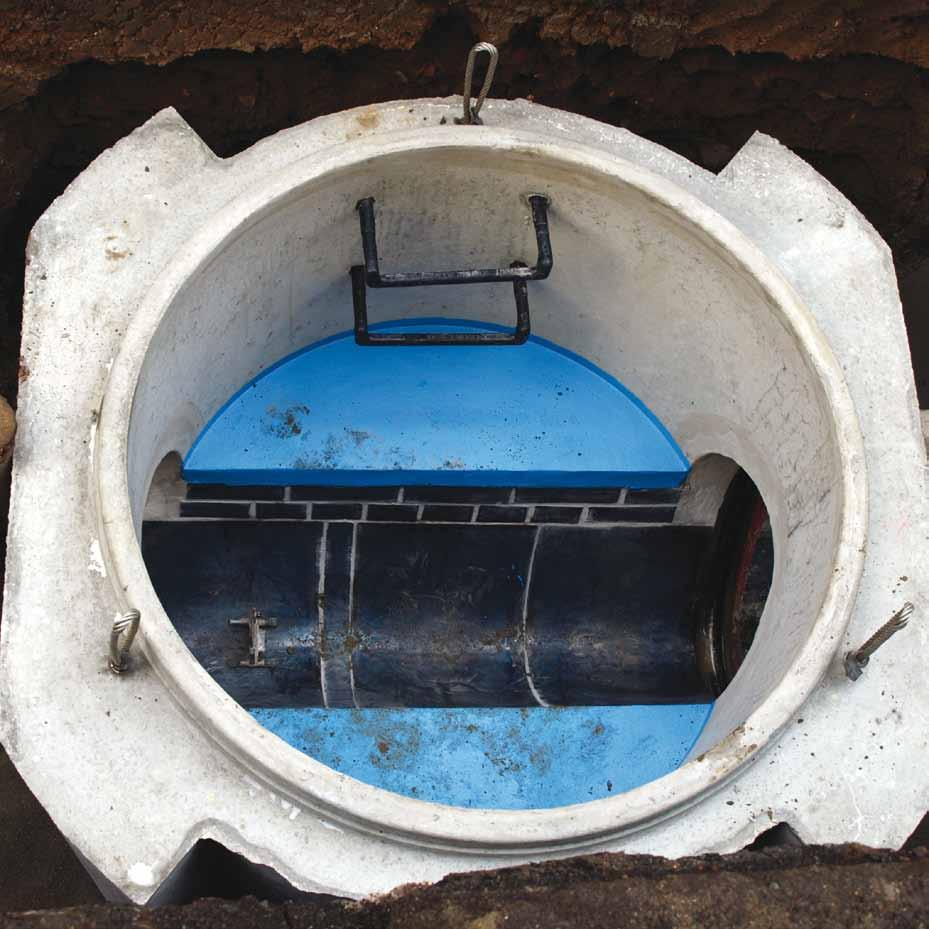

11 š a c h t y dn 1 000, 1 200, kruhové a čtvercové Kanalizační šachty tvořené šachtovými díly umožňují přístup k systémům stokových sítí a kanalizačních přípojek, které jsou určeny pro gravitační odvádění odpadních vod a povrchových vod samospádem při nízkém přetlaku. š a c h t y Šachty slouží k zavzdušnění, odvětrání, údržbě, čištění a kontrole. Dále pro svedení kanalizačních potrubí do jednoho směru nebo pro změnu směru, sklonu nebo průřezů potrubí. přístup k systémům typy 1. ŠACHTOVÉ DNO Svislý stavební dílec se dnem, s odsazením nebo bez něj a s vhodnými spoji pro vodotěsné připojení potrubí. Vyrábí se: vibrolisovaná jednolitá 2. ŠACHTOVÁ SKRUŽ Svislý stavební dílec s jednotným příčným profilem s výjimkou místa spojů. Může být opatřen spojem, umožňujícím napojení potrubí. 3. PŘECHODOVÁ SKRUŽ - KÓNUS Svislý stavební dílec tvaru šikmého komolého kužele tvořící horní vstupní část šachty. 4. PŘECHODOVÁ DESKA Stavební dílec pro přechod z jednoho profilu šachty do druhého. 5. ZÁKRYTOVÁ DESKA Stavební dílec pro vodorovné zakrytí šachty, nad kterým je umístěn vyrovnávací prstenec nebo poklop. 6. VYROVNÁVACÍ PRSTENEC Stavební dílec sloužící k vyrovnání výšky šachty s terénem. 7. POKLOP Horní uzávěr šachty složený z rámu a víka. stokových sítí prefa@prefa.cz, oslavany@prefa.cz v ý r o b k y s č e d i č e m 21

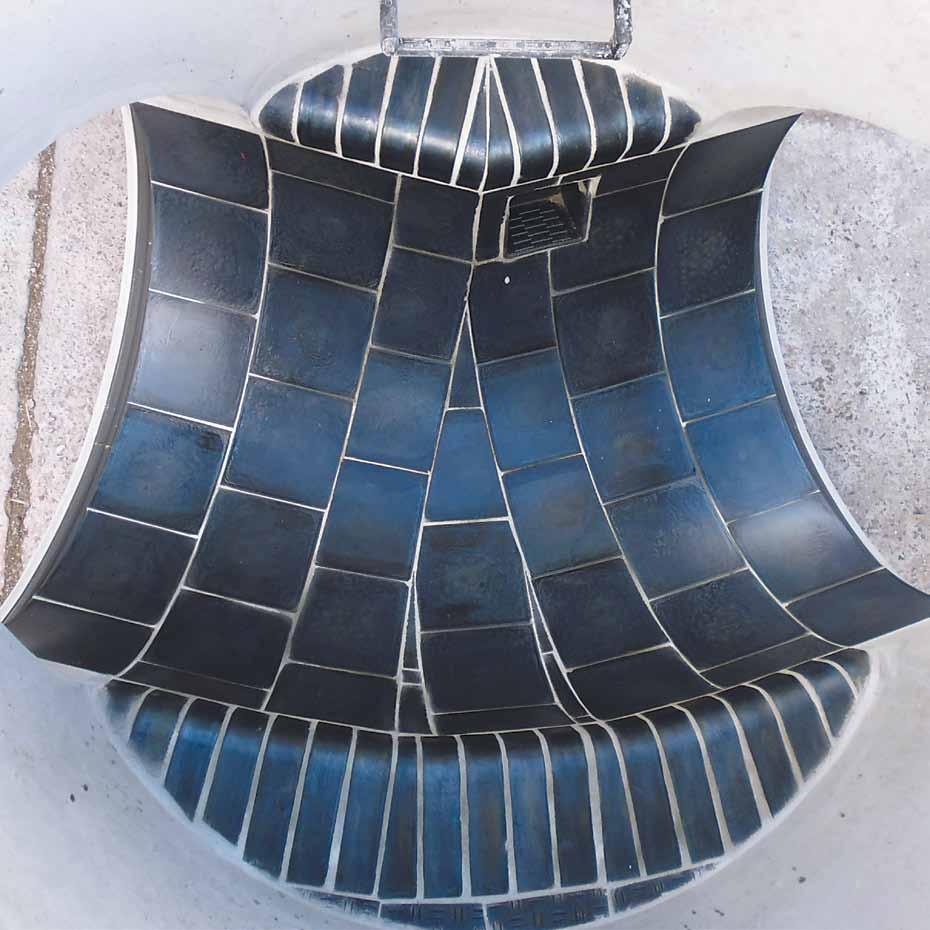

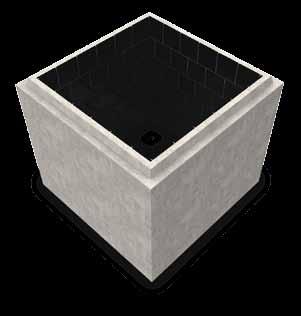

12 š a c h t o v á d n a d n , , k r u h o v á a č t v e r c o v á čtvercové šachtové dno s napojením kruhové trouby čtvercové šachtové dno s napojením vejčité trouby kruhové šachtové dno šachtová dna dn 1000, 1200, 1500 kruhová a čtvercová prvky čedičové výstelky prvky čedičové výstelky prvky čedičové výstelky prefa@prefa.cz, oslavany@prefa.cz v ý r o b k y s č e d i č e m 23

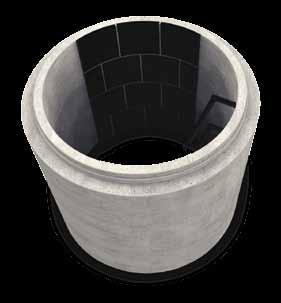

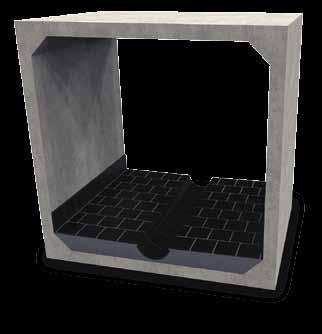

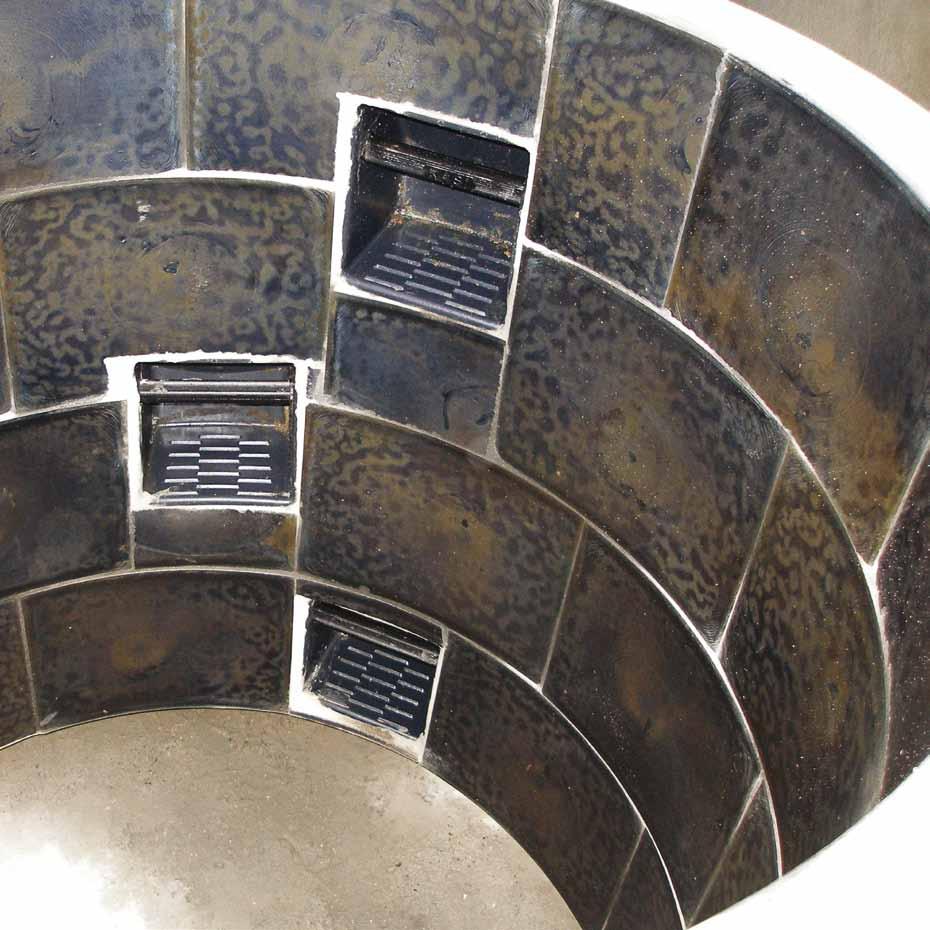

13 ŠACHTOVÉ SKRUŽE DN 1000, 1200, 1500 KRUHOVÉ A ČTVERCOVÉ Kruhová skruž s výstelkou 90 kruhová skruž s výstelkou 120 kruhová skruž s výstelkou 180 šachtové skruže dn 1000, 1200, 1500 kruhové a čtvercové Kruhová skruž s výstelkou 360 čtvercová skruž čedičové tvarovky prefa@prefa.cz, oslavany@prefa.cz v ý r o b k y s č e d i č e m 25

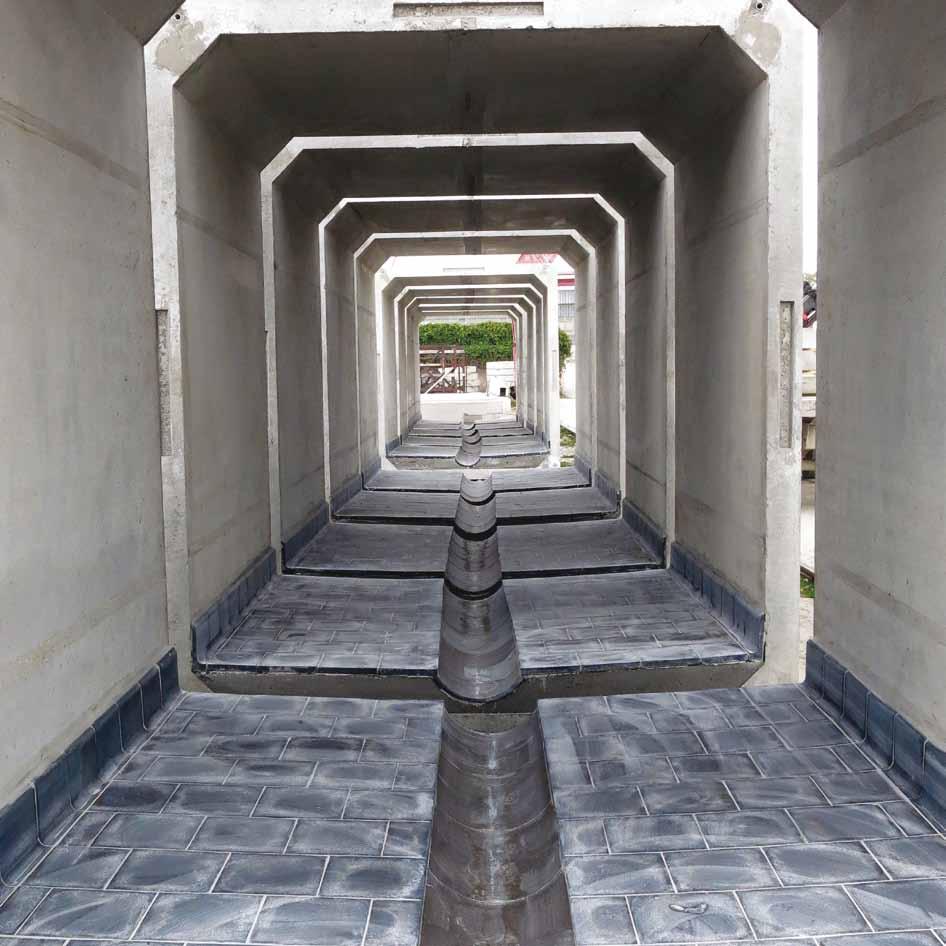

14 r á m o v é n á d r ž e rámové nádrže čedičová tvarovka protiskluzová dlažba průběžný díl rámové nádrže čedičová radiální tvarovka pukaný žlab rámové nádrže prefa@prefa.cz, oslavany@prefa.cz v ý r o b k y s č e d i č e m 27

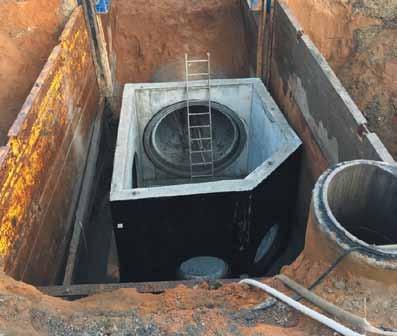

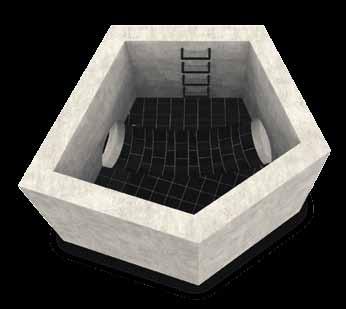

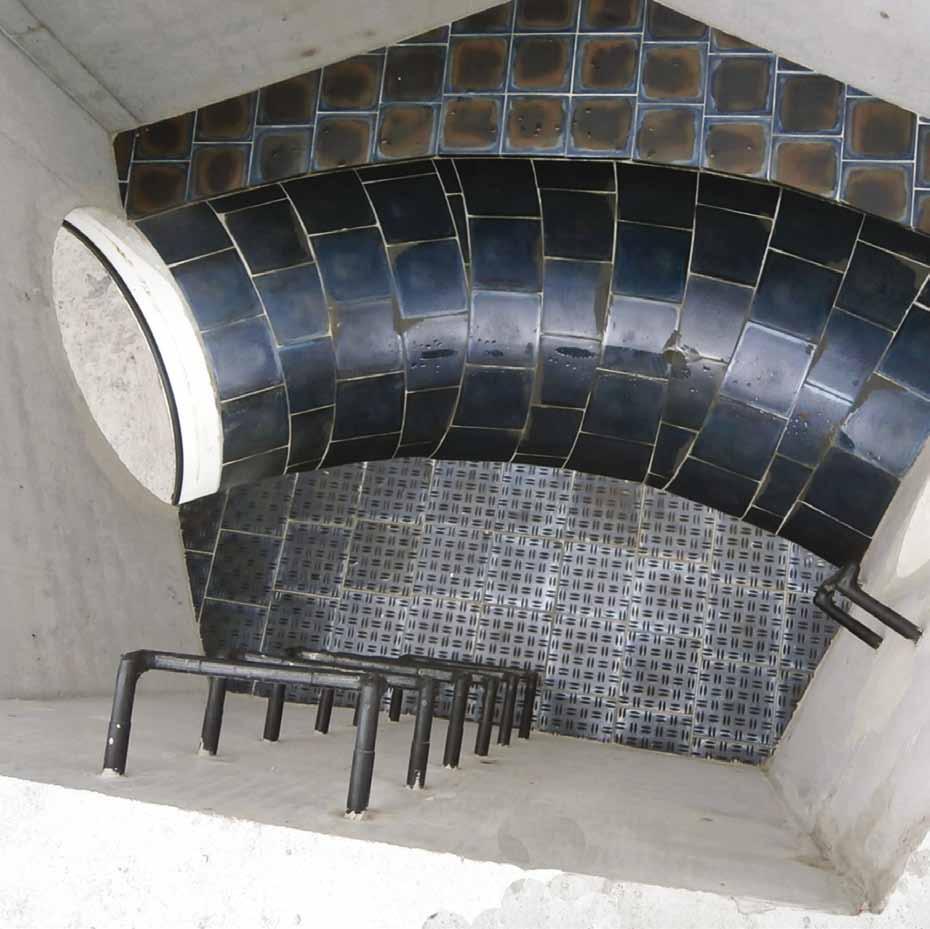

15 a t y p i c k é v ý r o b k y a t y p i c k é v ý r o b k y Velkorozměrová atypická šachtová dna jsou vyráběna ve výrobním závodě Hodonín. Rozměry a tvar prvků určuje výrobní dokumentace. Hmotnost šachty je vypočtena dle konkrétního zadání a je závislá na počtu a velikosti otvorů. příklad atypického šachtového dna když má něco sedět na míru čedičová tvarovka čedičová radiální tvarovka protiskluzová dlažba prefa@prefa.cz, oslavany@prefa.cz v ý r o b k y s č e d i č e m 29

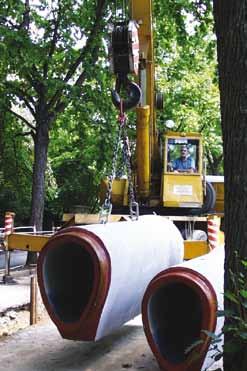

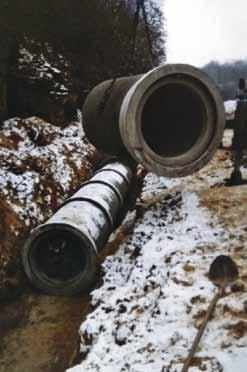

16 r e f e r e n č n í s t a v b y olomouc Hradec Králové referenční stavby brno čebín prefa@prefa.cz, oslavany@prefa.cz v ý r o b k y s č e d i č e m 31

17 r e f e r e n č n í s t a v b y r e f e r e n č n í s t a v b y Mšeno u mělníka hradec králové Polná brno, ulice jeronýmova halič, slovenská republika Ořechov praha, uhříněves brno brno, ulice bezručova Znojmo prefa@prefa.cz, oslavany@prefa.cz v ý r o b k y s č e d i č e m 33

18 r e f e r e n č n í s t a v b y r e f e r e n č n í s t a v b y Břeclav Klatovy Brno, ulice rybářská hradec králové IKEA, BRNO Hradec Králové, věkoše Brno, ulice jeřábkova ČD brno, ulice domažlická brno, ulice berkova Praha, Trója jihlava brno, ulice pionýrská BRNO prefa@prefa.cz, oslavany@prefa.cz v ý r o b k y s č e d i č e m 35

19 r e f e r e n č n í s t a v b y r e f e r e n č n í s t a v b y Mladá boleslav, tangenta Aš, Goethovo náměstí Mladá boleslav Hradec Králové hranice na moravě praha, ulice moskevská Bratislava, Slovenská republika Brno, ulice Cornovova praha, AFI mladá boleslav praha rača, slovenská republika střelice plzeň, ulice Mohylova praha, ulice českobrodská praha Syrovice prefa@prefa.cz, oslavany@prefa.cz v ý r o b k y s č e d i č e m 37

20 r e f e r e n č n í s t a v b y brno, ulice lužánecká brno, ulice lazaretní klatovy BRNO, líšeň praha, nnl České budějovice, d prefa@prefa.cz, oslavany@prefa.cz

21 Praha Kuřim Oslavany Brno Hodonín Strážnice Veselí nad Moravou závod Strážnice U Cihelny 1375, Strážnice závod Prodejna hodonín Stavebnin Na výhoně 3527, Strážnice Hodonín Jiřího z Poděbrad 978, prodejna: Strážnice závod prodejnahodonin@prefa.cz stavebninystraznice@prefa.cz oslavany Nádražní 14, závod strojní závod Oslavany Kuřim veselí nad Prefa Brno a. s. prodejna: Blanenská 1190, Kuřim moravou ředitelství společnosti prodejna: Masarykova ul., Veselí Kulkova 4231/10, Brno nad Moravou prefa@prefa.cz prodejnaoslavany@prefa.cz prodejnakurim@prefa.cz veseli@prefa.cz infolinka
