1 PRODUKTOVÝ KATALOG Okna a dveře

2 VÍCE SVĚTLA A TEPLA DO VAŠICH DOMŮ KVALITA PRO VAŠI POHODU. OBSAH Profil společnosti 03 8 hlavních důvodů proč HESTA 04 Jak vyrábíme okna a dveře 06 Jak si vybrat? 08 Plastová okna a dveře 11 HESTA Smart 12 HESTA Harmony+ 16 HESTA HST Slide 20 Hliníková okna a dveře 23 HESTA Superial 24 HESTA Star 28 HESTA HST UltraGlide 32 Srovnání produktů 34 Design a povrchová úprava 36 Izolační skla 40 Kování 42 HESTA web 44 VÁŽENÝ OBCHODNÍ PARTNERE, děkujeme za Váš zájem o produkty HESTA. Nezáleží na tom, zda je pro Vás důležitý design, úspora energie, konstrukční vlastnosti anebo ochrana proti nežádoucímu hluku. Máme pro Vás to nejlepší řešení. Vyberte si některý z plastových anebo hliníkových profilových systémů. Plastové nabízejí nejlepší poměr cena/výkon. Hliníkové doporučujeme hlavně u větších zasklených konstrukcí. Z Vámi vybraného systému pro Vás vyrobíme okna, terasové anebo vchodové dveře. Okna a dveře HESTA splňují přísné normy pro pasivní domy. Výběr kvalitního izolačního skla anebo dveřní výplně je stejně důležitý jako výběr profilu. V HESTĚ nám záleží na každém detailu. Všechny komponenty profilu, skla, kování, kliky, madla či stínící technika jsou nejvyšší kvality, což nám umožňuje poskytnout záruku 5 let. tým HESTA, spol. s r.o. 1

3 NABÍZÍME VÁM VÍCE NEŽ JEN ZKUŠENOSTI VE VÝROBĚ PLASTOVÝCH A HLINÍKOVÝCH OKEN, VCHODOVÝCH, BALKÓNOVÝCH A TERASOVÝCH DVEŘÍ. PROFIL SPOLEČNOSTI Společnost HESTA, spol. s.r.o. byla založena v roce 1993 a patří mezi nejdéle působící výrobce oken a dveří na Slovensku. Od vzniku společnosti je prvořadým cílem kvalita produktů a maximální spokojenost zákazníka. Investice do nových výrobních technologií a softwaru řadí společnost HESTA mezi přední výrobce oken a dveří na Slovensku. V rámci objemu výroby a výrobní kapacity patří společnosti HESTA 2. místo mezi výrobci na Slovenském trhu. 3

4 ZÁRUKA 5-ti letá záruka kvality výrobků a k tomu flexibilní pozáruční servis přímo u Vás doma. DOSTUPNOST Máme více než 150 zastoupení v SR a ČR a naše výrobky exportujeme do vícero zemí Evropy. Spokojené zákazníky máme v Německu, České republice, Rakousku, Belgii, Švýcarsku a Itálii. 8 HLAVNÍCH DŮVODŮ PROČ HESTA TRADICE A ZKUŠENOSTI HESTA je jedním z největších slovenských výrobců plastových a hliníkových oken a dveří s více než 20letou tradicí. SPOKOJENOST ZÁKAZNÍKA NA PRVNÍM MÍSTĚ Klademe maximální důraz na vstřícnost a uspokojení potřeb našich zákazníků. DŮVĚRYHODNOST HESTA je od roku 2012 držitelem ocenění Top rating od světové ratingové agentury Dun & Brandstreet na nejvyšší možné hodnotě 1. PRVOTŘÍDNÍ KVALITA Kvalitu výrobků zaručují prvotřídní profilové systémy, komponenty a neustálé investice do modernizace výroby. Kvalitu potvrzuje i certifikace ISO 9001 od německého TÜV certifikátu. CERTIFIKACE SPOLEČNOSTI CERTIFIKACE TÜV SÜD ŘEŠENÍ SE ZELENÝM SRDCEM Díky nižší spotřebě energie pomáháme snižovat emise CO₂. Plastová okna vyrábíme z částečně recyklovaných materiálů a mají schopnost další 100% recyklace. Managment kvality, enviromentální managment a bezpečnost na TOP evropské úrovni. DOKONALOST V DETAILECH Nadstandardní vybavení v základní ceně výrobků, jako např. mikrovětrání, pojistka proti chybnému otevírání, bezpečnostní body kování, kliky apod. OCENĚNÍ STABILNÍ SPOLEČNOSTI Stabilní podnik je základním předpokladem pro správně fungující obchodní partnerství. 4 5

5 JAK VYRÁBÍME OKNA A DVEŘE KAPACITA VÝROBY V naší výrobní hale v Prešově dokážeme vyrobit 500 oken za jednu pracovní směnu. Celková roční produkce: okenních oken a dveří oken ročně Děláme vše pro to, aby naše produkty měly nejvyšší možnou kvalitu a dokázaly uspět na konkurenčním evropském trhu. Využíváme špičkový software Klaes pro řízení výroby a optimalizaci výrobního procesu. Ze systému, který si vyberete, pro Vás vyrobíme okna a terasové anebo vchodové dveře. LAMINOVACÍ LINKA Laminaci podle požadavků zákazníka zajišťuje laminovací linka Duesphol, která nám dovoluje zkrácení termínů dodání pro jednostranné laminované profily. Laminační fólie jsou dodávány v různých barevných provedeních. POSTUP VÝROBY NÁŘEZOVÉ CENTRUM SVÁŘECÍ A ZAČIŠŤOVACÍ AUTOMATY KOVACÍ AUTOMATY KOMPLETIZACE A EXPEDICE Počítačem řízené nářezové centrum Schir- Jednotlivé profily spojují do rámů a křídel Kovací automaty RM 1000 a S4 zajišťují Okna a dveře jsou ručně zkompletovány mer zajišťuje velmi přesný nářez plastových svářecí automaty Stürtz a Urban. V dalším vrtání a šroubování závěsů a montáž kování a pokud je všechno v pořádku, tak profilů. Dokonale přesné zpracování zlepšu- kroku začišťovací linka s více nástroji dokonale na křídlo. Vysoká přesnost a spolehlivost výstupní kontrola dá zelenou pro expedici je vlastnosti oken a dveří. začistí celý obvod svařené části okna. výroby znamená vyšší kvalitu. bezchybného okna k zákazníkovi. 6 7

6 JAK SI VYBRAT? Zorientujte se v nabídce a vyberte ta nejlepší okna pro Vás. Díky výborným vlastnostem výrobků HESTA se nemusíte ve velikosti okna omezovat. Dopřejte si dostatek denního světla a vychutnávejte si atmosféru pohody i v zimě, kdy jsou vnější teploty hluboko pod nulou. KOEFICIENT PŘECHODU TEPLA Označuje se jako U W a vyjadřuje množství tepelné energie ve Wattech (W, které unikne skrz 1 m 2 okna při rozdílu teplot vnějšího a vnitřního prostředí o 1 stupeň. Čím nižší hodnota U W, tím méně energie unikne a tím je okno lepší. PLASTOVÁ OKNA HESTA HLINÍKOVÁ OKNA HESTA STARÁ PLASTOVÁ OKNA STARÁ DŘEVĚNÁ OKNA PLASTOVÁ ANEBO HLINÍKOVÁ? Plastová okna nabízejí výborné izolační vlastnosti, jednoduchou údržbu a dlouhou životnost za rozumnou cenu. Plastové profily jsou 100% recyklovatelné. Moderní hliníková okna dosahují parametrů plastových oken, a navíc nabízejí atraktivní design a vyšší pevnost konstrukce. Uplatnění najdou hlavně u velkých prosklených ploch, ale i v pasivních domech. PVC vsal 0 0,5 1 1,5 2 2,5 3 3,5 4 4,5 5 Koeficient přechodu tepla U W [W/m 2 K] VÝBĚR IZOLAČNÍHO SKLA Sklo představuje velkou část okenní plochy, proto je jeho výběr stejně důležitý jako výběr profilu. U skel uvádíme hodnotu koeficientu přestupu tepla skrz sklo (glass U G podobně jako U W u oken (windows. V nabídce máme i speciální skla se zvýšenou zvukovou izolací anebo bezpečnostní skla. Izolační trojsklo Distanční rámečky Celoobvodové těsnění Tloušťka stěny STAVEBNÍ HLOUBKA Plastová okna HESTA vyrábíme z profilů hloubky 76, 82 a 92 mm. Větší hloubka znamená lepší izolační vlastnosti. Pro namáhaná okna s hrubším izolačním trojsklem doporučujeme staticky i designově profil s větší hloubkou. Vyberte si profil třídy A s tloušťkou stěn profilu 3 mm, anebo třídy B s tloušťkou stěny 2,8 mm. ZVUKOVÁ IZOLACE Silnice, železnice, letištní dráhy, stavební stroje a mnoho dalších zdrojů nepříjemného zvuku ohrožuje Váš komfort. Dlouhodobé vystavování hluku může poškodit Vaše zdraví. Poruchy spánku, koncentrace, ale i problémy s tlakem a srdcové arytmie. Tomu všemu můžete předejít výběrem správného okenního systému. Plastová okna HESTA mají díky vícekomorovému systému a systému celoobvodových těsnění účinnou zvukovou izolaci. Spolu s izolačním sklem přispívají ke zlepšení zvukových izolačních vlastností a zvýšení Vašeho komfortu bydlení. Všechna okna HESTA splňují požadavky zvukové izolace podle normy DIN Stavební hloubka systému okno HESTA Glory Komory profilu POČET KOMOR A TĚSNĚNÍ Více komor v profilu a více celoobvodových těsnění pomáhá zlepšit tepelně-izolační vlastnosti. Profil Smart má dvě celoobvodová těsnění, profil Harmony+ je vyráběn s třemi těsněními. Ty jsou standardem u profilů Glory. Doporučená maximální Doporučené hodnoty zvukové izolace oken přípustná hodnota hluku Obec / Předměstí Centrum města Průmyslová zóna Spánek (25-30 db 33 db 43 db 47 db Běžné aktivity (30-35 db 27 db 37 db 43 db Práce (35-50 db 15 db 25 db 30 db 8 9

7 PLASTOVÁ OKNA A DVEŘE HESTA vyrábí plastová okna a dveře ze špičkových německých profilů SALAMANDER, které splňují nejpřísnější standardy. Systémy plastových profilů Smart a Harmony+ tvoří základ oken, terasových a vchodových dveří nejvyšší kvality. Speciální posuvné dveře s bezbariérovým vstupem Slide propojují interiér s okolím pro všechny. 11

8 PLASTOVÁ OKNA A DVEŘE PROČ SI VYBRAT HESTA SMART? 9 Vysoká kvalita a standard. 9 Výborné izolační vlastnosti okna dostupné pro každého. 9 5komorový systém a 2 celoobvodová těsnění. 9 Profil s velkorysou hloubkou umožňuje zasklení trojsklem. 9 Brilantní bílá s vysokým leskem. HESTA SMART - Ten nejlepší komfort pro život - Pro ty, kteří oceňují maximální pohodlí, nabízí systém Hesta Smart optimální řešení pro stylové a komfortní bydlení. Atraktivní vysoce kvalitní profil je nejen vizuálně dokonalý, ale nabízí i příjemnou atmosféru po celý rok, a to i se sníženými náklady na energii. Pokročilá technologie oken zajišťuje vysokou kvalitu, bezpečnost, tepelnou a zvukovou izolaci. Taktéž stanovuje nové standardy trvanlivosti a odolnosti. Údržba je jednoduchá. Ve skutečnosti nabízí všechno, co potřebujete, abyste se cítili doma pohodlně

9 HESTA SMART PLASTOVÁ OKNA A DVEŘE OKNA SMART BALKONY A TERASY SMART PROSTUPY TEPLA (U W Nová generace produktů HESTA přináší více možností zasklení, výběr ze škály více než 40 povrchových Jednokřídlé balkónové dveře 0,74-1,3 W/m 2 K úprav a hliníkové opláštění AluClip. Smart volba - design, komfort a rozumná cena. HestaSmart jsou Jednokřídlé balkónové dveře 0,79-1,4 W/m 2 K okna a dveře vhodné na rekonstrukce bytových domů. TERASOVÉ ŘEŠENÍ Možnosti otevírání terasových dveří: PROSTUPY TEPLA (U W Jednokřídlá okna Dvoukřídlá okna 0,74-1,3 W/m 2 K 0,79-1,4 W/m 2 K Sklopně-posuvné nebo paralelně posuvné dveře HESTA Smart jsou ideální řešení pro Vaši terasu. Maximální výška křídla je 2300 mm, šířka 1600 mm a hmotnost křídla 200 kg. TECHNICKÉ PARAMETRY DVERE SMART Dokonalý dojem na Vaši návštěvu udělejte už při vstupu do Vašeho domu. Vchodové dveře Smart spojují dobré tepelně izolační vlasnosti, bezpečnost a design. Standardní nabídku povrchových úprav doplňují designové dveřní výplně. TEPELNÁ IZOLACE Prostup tepla rámem (U F do 1,1 W/m 2 K Profilový systém 5-komorový Celoobvodová těsnění 2 BEZPEČNOST A KOMFORT Kování oken Maco Multi-Matic Kování dveří Maco / G-U Bezpečnostní třída RC2 Odolnost dveří vůči vodě a dešti Třída 4 Odolnost oken a balkónových dveří vůči zátěži větrem Odolnost dveří vůči zátěži větrem STAVEBNÍ ROZMĚRY Stavební hloubka systému Pohledová šířka rámu Max. šířka skleněné výplně Třída C5 Třída C2 76 mm mm 48 mm PROSTUP TEPLA (U D Dveře 0,84-1,4 W/m 2 K Zvuková izolace okna do 46 db Zvuková izolace C5 Propustnost vzduchu oken Třída 4 Propustnost vzduchu dveří Třída 2 SMART DESIGN Barvy jádra (bílá, hnědá Dekory 20 vzorů 14 Odolnost oken a balkónových dveří vůči vodě a dešti Třída E1050

10 PLASTOVÁ OKNA A DVEŘE PROČ SI VYBRAT HESTA HARMONY+? 9 Optimální tepelná izolace a vynikající energetická efektivita zaručená díky 6 komorám, 2 celoobvodovým těsněním a 1 středovému těsnění. 9 Kvalitní ocelové výztuhy zesilují stabilitu plastových oken HESTA. 9 Vhodné pro pasivní stavby. 9 Všechny použité komponenty jsou 100% recyklovatelné díky využití čistého separovatelného PVC. HESTA HARMONY+ - Nový rozmer energetické úcinnosti - Nová generace systému HESTA Harmony+ dává pojmu úspora energie úplně nový význam. Systém je certifikován pro pasívní domy. Středové těsnění v okenním rámu ještě vylepšuje tepelné a akustické charakteristiky Vašich oken. Sofistikovaný systém těsnění nabízí také spolehlivou ochranu před extrémními povětrnostními podmínkami, takže Váš dům bude útulný celý rok

11 HESTA HARMONY+ PLASTOVÁ OKNA A DVEŘE BALKONY A TERASY HARMONY+ OKNA HARMONY+ HESTA Harmony obsahuje kromě okrajových i středové celoobvodové těsnění. Systém Harmony+ má certifikaci EPH pro pasivní domy. PROSTUPY TEPLA (U W Jednokřídlé balkónové dveře Dvojkřídlové balkónové dveře 0,67-1,3 W/m 2 K 0,72-1,3 W/m 2 K TERASOVÉ ŘEŠENÍ Možnosti otevírání terasových dveří: PROSTUPY TEPLA (U W Dopřejte si dostatek světla a tepla po celý rok. Jednokřídlé okna 0,67-1,3 W/m 2 K Otevřený prostor, který získáte díky sklopněposuvným nebo paralelně-posuvným dveřím HESTA Dvoukřídlé okna 0,67-1,3 W/m 2 K Harmony + bude ideální pro chvíle pohody. TECHNICKÉ PARAMETRY TEPELNÁ IZOLACE Odolnost jednokřídlých balkónových dveří vůči vodě a dešti Třída 9A Prostup tepla rámem (U F do 1,0 W/m 2 K Odolnost dveří vůči vodě a dešti Třída 7A DVEŘE HARMONY+ Funkčnost i design. Dveře, které udělají dobrý první dojem, odolají bouři či zlodějům, izolují Profilový systém BEZPEČNOST A KOMFORT 6-komorový Celoobvodová těsnění 2 Středové těsnění 1 Odolnost jednokřídlých oken vůči zátěži větrem Odolnost jednokřídlých balkónových dveří vůči zátěži větrem Odolnost dveří vůči zátěži větrem Třída C3/B4 Třída C2/B3 Třída C2 18 tepelně i zvukově a budou dobře a dlouho sloužit. Takové jsou dveře HESTA Harmony+. PROSTUP TEPLA (U D Dveře 0,79-1,4 W/m 2 K Kování oken Kování dveří Bezpečnostní třída Zvuková izolace okna Zvuková izolace Propustnost vzduchu - okna a balkónové dveře Maco Multi-Matic Maco / G-U 350 N do 46 db C5 Třída 4 Propustnost vzduchu - dveře Třída 2 Odolnost jednokřídlých oken vůči vodě a dešti Třída 9A STAVEBNÍ ROZMĚRY Stavební hloubka systému Pohledová šířka rámu Max. šířka skleněné výplně HARMONY+ DESIGN Barvy jádra (bílá, karamel, hnědá, šedá Dekory Hliníkové opláštění 82 mm mm 52 mm 38 vzorů AluClip

12 ZDVIŽNĚ-POSUVNÉ DVEŘE HST SLIDE PROSTUP TEPLA (U W Dveře 0,69-1,3 W/m 2 K MAX. ROZMĚRY Pro bílé HST Slide nabízíme maximální rozměry 6500 mm do šířky a 2700 mm do výšky. Pro prvky s dekorem je maximální šířka 5000 mm a výška 2500 mm. Možnosti otevírání: PLASTOVÉ ZDVIŽNĚ-POSUVNÉ DVEŘE TECHNICKÉ PARAMETRY TEPELNÁ IZOLACE STAVEBNÍ ROZMĚRY HESTA HST SLIDE Prostup tepla rámem (U F Profilový systém do 1,3 W/m 2 K 5-komorový Stavební hloubka systému Pohledová šířka rámu 194 mm 170 mm - Pro více svetla a prostoru - Celoobvodová těsnění 2 BEZPEČNOST A KOMFORT Max. šířka skleněné výplně HST SLIDE DESIGN 52 mm Dopřejte si to nejlepší. Kvalitní posuvné dveře jako ideální řešení pro Vaši terasu. Zdvižně-posuvné dveře HESTA HST Slide nabízejí možnost otevírání bez středového sloupku, což znamená větší otevřený prostor. Další výhodou oproti posuvným dveřím vyráběných z okenních profilů je bezbariérový přístup s nízkým prahem. Špičkový design doplňují 2 barvy jádra profilu, 38 barevných dekorů a možnost hliníkového opláštění AluClip. Kování dveří G-U Bezpečnostní třída RC2 Zvuková izolace okna do 41(-2,-5 db Propustnost vzduchu Třída 4 Odolnost vůči vodě a dešti Třída 9A Barvy jádra (bílá, hnědá Dekory Hliníkové opláštění 38 vzorů AluClip 20 Odolnost vůči zátěži větrem Třída C3/B3

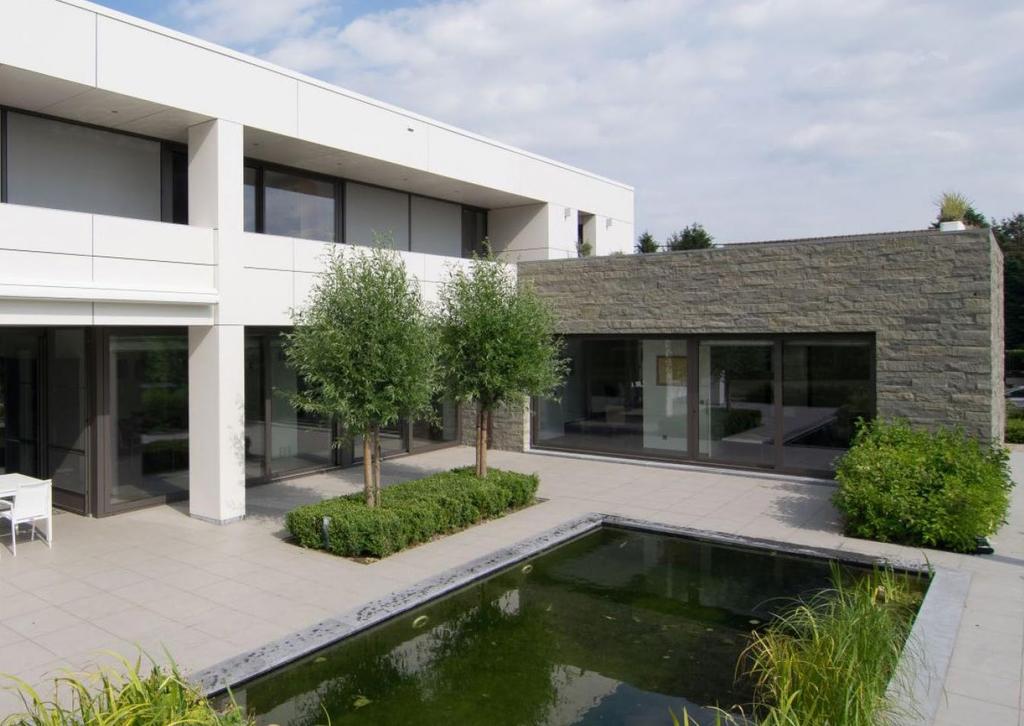

13 HLINÍKOVÁ OKNA A DVEŘE Vysoká kvalita systémů z hliníku a zároveň vysoká technologická úroveň s parametry, které vyhovují evropským normám jim umožňuje prosadit se v oblasti administrativních, obchodních, skladových a veřejných budov. Díky své funkčnosti, parametrům a estetické hodnotě si tyto systémy získávají stále více příznivců i v oblasti individuální výstavby. 23

14 HLINÍKOVÁ OKNA A DVEŘE PROČ SI VYBRAT HESTA SUPERIAL? 9 3komorový okenně-dveřní systém s vysokými tepelně izolačními parametry. 9 Určený k použití jak v obytných, tak i ve veřejných a průmyslových objektech. 9 Velký rozsah profilů umožňuje dosáhnout požadované estetické a konstrukční nároky. HESTA SUPERIAL - Stavby vyššího standardu - HESTA Superial je hliníkový systém vyššího standardu pro novostavby, rekonstrukce, jako i pro stavby vyšší třídy. Možnost výroby ve všech barevných odstínech RAL či dekorech dřeva umožňuje široké využití při rekonstrukcích a též v moderních architektonických řešeních. Díky přerušenému tepelnému mostu v šířce 34 mm a dvěma druhům vyplnění izolační pěnou dosahuje Superial velmi dobrých tepelněizolačních vlastnosti

15 HESTA SUPERIAL HLINÍKOVÁ OKNA A DVEŘE OKNA SUPERIAL Konstrukce hliníkových oken HESTA Superial umožňuje řešit větší prosklení. Mají výbornou odolnost proti povětrnostním vlivům a vynikající tepelně izolační vlastnosti. TERASY SUPERIAL Posuvné dveře vyrábíme z okenních profilů s použitím speciálního kování. Sklopné-posuvné nebo paralelní posuvné dveře HESTA Superial jsou ideální řešení pro vaši terasu. Možnosti otevírání terasových dveří: PROSTUPY TEPLA (U W Jednokřídlé okna Dvoukřídlé okna 1,0-1,5 W/m 2 K 1,2-1,7 W/m 2 K TECHNICKÉ PARAMETRY TEPELNÁ IZOLACE Profilový systém Šířka tepelného mostu 3-komorový 34 mm Odolnost jednokřídlých oken vůči zátěži větrem Odolnost dvoukřídlých oken vůči zátěži větrem Třída 5 Třída 4 DVEŘE SUPERIAL Hliníkové vchodové dveře HESTA Superial se vyznačují výbornou zatížitelností a dlouhou životností. Z těchto důvodů jsou předurčeny pro použití v objektech jako jsou firmy, školy, rodinné a bytové domy, administrativní budovy apod. PROSTUP TEPLA (U D Dveře 1,0-1,6 W/m 2 K BEZPEČNOST A KOMFORT Kování oken Kování dveří Bezpečnostní třída Zvuková izolace okna Propustnost vzduchu - okna a balkónové dveře G-U Unijet CC Maco / G-U RC3 do 47 db Třída 4 Propustnost vzduchu - dveře Třída 4 Odolnost jednokřídlých oken vůči vodě a dešti Odolnost dvoukřídlých oken vůči vodě a dešti Třída E 1050 Třída 9A Odolnost dveří vůči zátěži větrem Třída 2400 STAVEBNÍ ROZMĚRY Stavební hloubka systému Pohledová šířka rámu Max. šířka skleněné výplně SUPERIAL DESIGN Barva profilu Laminace 75 mm 46,5-91,5 mm mm lakování v škále RAL, strukturované barvy Jednostranná / Oboustranná 26 Odolnost dveří vůči vodě a dešti Třída 8A

16 HLINÍKOVÁ OKNA A DVEŘE PROČ SI VYBRAT HESTA STAR? 9 Moderní hliníková okna a dveře s velmi dobrou tepelnou izolací a krásným designem. 9 Tepelná přepážka s hloubkou 45 mm z kvalitních materiálů je spolehlivou bariérou zadržující teplo. 9 Profil Star je vhodný do nízkoenergetických a pasivních budov. 9 Nový standard překrytí profilu se sklem. 9 Inovativní systém odvádění vody z konstrukce. HESTA STAR - Pro pasivní a nízkoenergetické stavby - Moderní pasivní a nízkoenergetické budovy potřebují výjimečná okna. Hliníkový profilový systém HESTA Star je ideálním řešením pro všechny druhy novostaveb i rekonstrukcí. Přerušený tepelný most je v systému HESTA Star ještě širší. Až 45 mm izolace odděluje části hliníkového profilu, abychom zabránili únikům tepla

17 HESTA STAR HLINÍKOVÁ OKNA A DVEŘE OKNA STAR Špičkové okno s dokonalým designem pro moderní pasivní domy. Možnost barevné úpravy dle vzorníku barev RAL. PROSTUP TEPLA (U W BALKONY A TERASY STAR PROSTUPY TEPLA (U W Dvojkřídlové balkónové dveře 0,92-1,5 W/m 2 K TERASOVÉ ŘEŠENÍ Posuvné dveře vyrábíme z okenních profilů s použitím speciálního kování. Sklopné-posuvné nebo paralelní posuvné dveře HESTA Star jsou ideální řešení pro vaši terasu. Možnosti otevírání terasových dveří: Jednokřídlé okna 0,88-1,4 W/m 2 K TECHNICKÉ PARAMETRY DVEŘE STAR TEPELNÁ IZOLACE Profilový systém Šířka tepelného mostu BEZPEČNOST A KOMFORT 3-komorový 45 mm Odolnost oken a balkónových dveří vůči zátěži větrem Odolnost jednokřídlých vchodových dveří vůči zátěži větrem Odolnost dvoukřídlých vchodových dveří vůči zátěži větrem Třída 4 Třída 5 Třída 2/3 Dveře HESTA Star mají výborné tepelně izolační vlastnosti ve spojení s dokonalým designem. Široký výběr dveřních výplní i s překrytým křídlem dává prostor na kreativitu. Možnost montáže skrytých závěsů. PROSTUP TEPLA (U D Dveře 0,86-1,4 W/m 2 K Kování oken Kování dveří Bezpečnostní třída Zvuková izolace okna Propustnost vzduchu okna a balkónové dveře G-U Unijet CC Maco / G-U RC2 do 48 db Třída 4 Propustnost vzduchu - dveře Třída 4 Odolnost oken a balkónových dveří vůči vodě a dešti Odolnost jednokřídlých vchodových dveří vůči vodě a dešti Třída E 900 Třída E 1350 STAVEBNÍ ROZMĚRY Stavební hloubka systému Pohledová šířka rámu Max. šířka skleněné výplně STAR DESIGN Barva profilu Laminace 90 mm ,5 mm mm lakování v škále RAL, strukturované barvy Jednostranná / Oboustranná 30 Odolnost dvoukřídlých vchodových dveří vůči vodě a dešti Třída 5A

18 HLINÍKOVÁ OKNA PROČ SI VYBRAT HESTA STAR? 9 Variabilita využití od budov až po domy a byty. 9 Moderní izolační materiály zaručují výjimečnou kvalitu oken, inovativní vzhled a estetiku. 9 Systém Genesis zahrnuje širokou škálu nabízených profilů, které dávají oknu individuální charakter. 9 Nový standard izolace oken při zachování nejvyšší ergonomie používání a moderní estetiky profilu. HESTA GENESIS - Novinka na trhu - Nadčasový tříkomorový okenní systém GENESIS je určen na výrobu oken se zvýšenou tepelnou izolací. Tepelné parametry předběhly dobu, už nyní splňují přísné požadavky na tepelnou ochranu budov, budou uplatňovány od roku Unikátní koncept a široká škála profilů umožňuje navrhování moderních oken, dveří a stěn s vysokou funkčností ve veřejných budovách, jako i v rodinných domech a bytovkách

19 HESTA GENESIS HLINÍKOVÁ OKNA OKNA GENESIS BALKONY A TERASY GENESIS Špičkové okno s dokonalým designem pro moderní pasivní domy. Možnost barevné úpravy dle vzorníku barev RAL. PROSTUP TEPLA (U f TERASOVÉ ŘEŠENÍ Posuvné dveře vyrábíme z okenních profilů s použitím speciálního kování. Sklopné-posuvné nebo paralelní posuvné dveře HESTA Genesis jsou ideální řešení pro vaši terasu. Možnosti otevírání terasových dveří: Rám profilu od 0,84 W/m 2 K TECHNICKÉ PARAMETRY TEPELNÁ IZOLACE STAVEBNÍ ROZMĚRY Profilový systém 3-komorový Stavební hloubka systému 75 mm Šířka tepelného mostu 75 mm Hloubka křídla 84 mm BEZPEČNOST A KOMFORT Tloušťka zasklení fix 1-56 mm okno 9-65 mm Kování oken G-U Unijet CC GENESIS DESIGN Bezpečnostní třída Zvuková izolace okna RC2 do 48 db Barva profilu lakování v škále RAL, strukturované barvy Propustnost vzduchu okna a balkónové dveře Třída 4, norma EN Laminace Jednostranná / Oboustranná Propustnost vzduchu - dveře Třída E1500/E1950 (1950 Pa, norma EN Odolnost oken a balkónových dveří vůči vodě a dešti Třída C4 (1600 Pa, norma EN

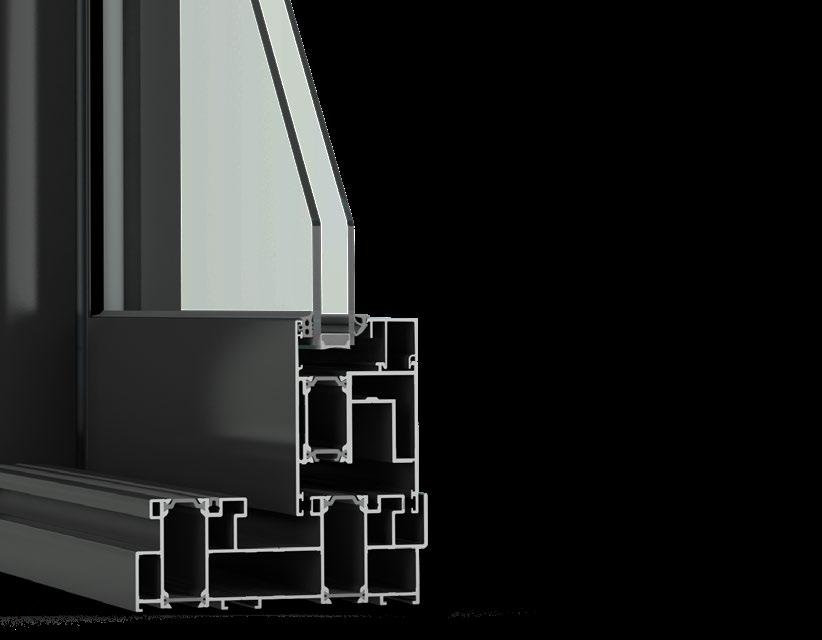

20 ZDVIŽNĚ-POSUVNÉ DVEŘE HST ULTRAGLIDE PROSTUP TEPLA (U W Dveře 1,1-1,6 W/m 2 K MAX. ROZMĚRY Posuvné dveře vyrábíme z okenních profilů, přičemž maximální konstrukční rozměry jsou mm výška a 3000 mm šířka. Maximální hmotnost křídla je 300 kg. Možnosti otevírání: HLINÍKOVÉ ZDVIŽNĚ-POSUVNÉ DVEŘE TECHNICKÉ PARAMETRY TEPELNÁ IZOLACE STAVEBNÍ ROZMĚRY HESTA HST ULTRAGLIDE Profilový systém 3/5/7-komorový Stavební hloubka systému 153 mm - Pro nárocné - Šířka tepelného mostu BEZPEČNOST A KOMFORT mm Pohledová šířka rámu Max. šířka skleněné výplně 146 mm 52 mm HST Ultraglide dveře jsou z jedinečného profilového systému se specifickým kováním, díky kterému elegantně propojíte interiér s exteriérem. Zároveň to je jediný bezprahový systém pro posuvné dveře. Posuvné dveře Ultraglide mají široké spektrum možností otevírání. Každému zákazníkovi se dají přizpůsobit na míru, avšak v rámci technických možností. Kování dveří G-U Bezpečnostní třída RC2 Zvuková izolace okna do 43 db Propustnost vzduchu Třída 4 HST ULTRAGLIDE DESIGN Barva profilu Laminace lakování v škále RAL, strukturované barvy Jednostranná / Oboustranná Odolnost vůči vodě a dešti Třída 7A 36 Odolnost vůči zátěži větrem Třída C3

21 SROVNÁNÍ PRODUKTŮ Přiřazení Plastová okna a dveře Hliníková okna a dveře Produkty Smart Harmony+ HST Slide Superial Star Genesis HST Ultraglide Stavební hloubka systému 76 mm 82 mm 194 mm (křídlo 82 mm 75 mm (křídlo 84 mm 90 mm 75 mm 153 mm Pohledová šířka rámu mm mm 170 mm 46,5-91,5 mm ,5 mm 84 mm 146 mm Maximální tloušťka skleněné výplně 52 mm 52 mm 52 mm mm mm fix 1-56 mm, okno 9-65 mm mm Počet komor profilu /5/7 Šířka tepelného mostu (hliníkové mm 45 mm 75 mm mm Počet celoobvodových těsnění Středové těsnění Prostupy tepla Okny (U W 0,74-1,4 W/m 2 K 0,67-1,3 W/m 2 K - 1,0-1,7 W/m2K 0,88-1,4 W/m2K ** - Dveřmi (U D 0,84-1,4 W/m 2 K 0,79-1,4 W/m 2 K 0,72 W/m2K 1,0-1,6 W/m2K 0,86-1,4 W/m2K ** 1,1-1,6 W/m2K Balkónovými dveřmi (U W 0,74-1,3 W/m 2 K 0,67-1,3 W/m 2 K - - 0,92-1,5 W/m2K ** - Rámem (U F do 1,1 W/m 2 K do 1,0 W/m 2 K do 1,3 W/m2K - - od 0,84 W/m2K - Další parametry Bezpečnostní třída RC2 RC2 RC2 RC3 RC2 RC2 RC2 Zvuková izolace okna do 46 db do 46 db do 41(-2,-5 db do 47 db do 48 db do 48 db do 43 db Propustnost vzduchu oken Třída 4 Třída 4 - Třída 4 Třída 4 Třída 4, norma EN Propustnost vzduchu dveří Třída 2 Třída 4 Třída 4 Třída 4 Třída 4 Třída E1500/E1950 (1950 Pa, norma EN Třída 4 Odolnost vůči vodě a dešti* Třída E1050, Třída 4 Třída 9A, Třída 7A Třída 9A Třída E1050, Třída 9A, Třída 8A Třída E900, Třída E1350, Třída 5A Třída C4 (1600 Pa, norma EN Třída 7A Odolnost vůči zátěži větrem* Třída C5, Třída C2 Třída C3/B4, Třída C2/B3 Třída C3/B2 Třída 5, Třída 4, Třída 2400 Třída 4, Třída 5, Třída 2/3 - Třída C3 Design 2 základní barvy jádra: bílá, hnědá + 20 standardních dekorů 4 základní barvy jádra: bílá, šedá, karamel, hnědá + 38 standardních dekorů + možnost AluClip 2 základní barvy jádra: bílá, hnědá + 38 standardních dekorů + možnost AluClip Jednostranná/oboustranná Laminace, lakování v práškové lakovně v škále RAL, strukturované barvy Jednostranná/oboustranná Laminace, lakování v práškové lakovně v škále RAL, strukturované barvy Jednostranná/oboustranná Laminace, lakování v práškové lakovně v škále RAL, strukturované barvy Jednostranná/oboustranná Laminace, lakování v práškové lakovně v škále RAL, strukturované barvy * Konkrétní přiřazení hodnot najdete na jednotlivých produktových stranách v tomto katalogu. ** Více informací na poptávku u výrobce 38 39

22 SKLADOVÉ BARVY Okna a také terasové dveře v této povrchové úpravě jsou k dispozici v ceně produktu. Anthrazitgrau Golden-Oak Nussbaum Mahagoni Mooreiche STANDARDNÍ BARVY HESTA DESIGN Streifen Douglasie Ginger Oak Metbrush Alu Nebraska Grau Alux DB Vintage Oak Polareiche Moderní okenní systémy HESTA jsou oblíbené i u designerů a architektů právě díky jejich atraktivním tvarům a množství barevných kombinací. Široká škála barev a povrchových úprav dává každé fasádě individuální charakter. Vermont Woodec Oak Metbrush anthrazit Basaltgrau / Satin Signalgrau / Satin Anthrazitgrau / Satin NESTANDARDNÍ BARVY Quarzgrau / Satin S námi máte na výběr více než 40 designových úprav povrchu plastových oken a dveří. Hliníková okna a dveře se dají povrchově upravovat nástřikem odstínu podle potřeby zákazníka. Pro plastová okna a dveře nabízíme: Dunkelgrün Stahlblau Schiefergrau Jet black matt Weinrot White Ash Weiß antik Bergkiefer Schiefergrau matt Oregon 4 Creme Schwarzbraun Achatgrau Lichtgrau Basaltgrau Quarzgrau Standardní povrchové úpravy Povrchové úpravy na objednávku Hliníkové opláštění AluClip Woodec Alpine Woodec Concrete 40 Kontaktujte naše specialisty a vyberte si dekor přesně podle vašich představ. 41

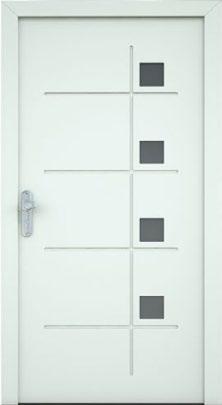

23 VÝPLNĚ DVEŘÍ Exkluzívním designovým prvkem u dveřních výplní jsou inovativní výplně s jednostranným překrytím křídla. Předsazené výplně překrývají z exteriérové strany dveřní křídlo, čímž dodávají dveřím výraznější estetický vzhled. HLINÍKOVÉ OPLÁŠTĚNÍ ALUCLIP Nová designová varianta pro plastová okna, díky které můžeme realizovat jakékoliv stylové požadavky zákazníka či projektanta. CO JE ALUCLIP? Jedná se o překrytí profilového systému hliníkovými lištami, které dokážeme povrchově upravit práškovým lakováním podle požadavku zákazníka. Napojení hliníkových lišt vylučuje otevírání spár při dilataci plastových oken. Technologie ALUCLIP-ů je založena na systému zaklápění a lepení hliníkových lišt, které jsou aplikovány na okno ještě před samotným zasklením křídla okna anebo dveří

24 PARAMETRE IZOLAČNÝCH SKIEL IZOLAČNÍ SKLA Označení Poloha pokovaného skla Tloušťka UG podle EN 673 Zvuková izolace Solární zisk LT* Dvojsklo Výběr vhodného izolačního skla má největší vliv na výsledné vlastnosti celého okna, protože sklo tvoří největší část okenní plochy. Dopřejte si více světla, tepla či méně hluku díky kvalitním izolačním a speciálním sklům. VLASTNOSTI IZOLAČNÍCH SKEL U 1,1 TGI 4 Float 16 TGI 4 LowE 24 mm 1,1 W/m 2 K 31 db 62,8 % 80,1 % U 1,0 TGI 4 Float 16 TGI 4 SuperLowE 24 mm 1,0 W/m 2 K 31 db 52,8 % 70,1 % Trojsklo U 0,6 TGI 4 LowE 16 TGI 4 Float 16 TGI 4 LowE 44 mm 0,6 W/m 2 K 32 db 49,4 % 70,9 % U 0,5 TGI 4 LowE 18 TGI 4 Float 18 TGI 4 LowE 48 mm 0,5 W/m 2 K 32 db 49,4 % 70,9 % U 0,5 TGI 4 SuperLowE 16 TGI 4 Float 16 TGI 4 SupeLowE 44 mm 0,5 W/m 2 K 32 db 37,3 % 58 % U 0,7 TGI g> 60 4 SuperLowE 16 TGI 4 Float 16 TGI 4 Slar+LowE 44 mm 0,7 W/m 2 K 32 db 62 % 73,3 % TEPELNĚ-IZOLAČNÍ SKLA U 0,6 TGI g> 60 4 SuperLowE 18 TGI 4 Float 18 TGI 4 Slar+LowE 48 mm 0,6 W/m 2 K 32 db 62 % 73,3 % Mají za úkol snižovat tepelné ztráty, ale vyznačují se i dalším zajímavým efektem. Vysoká propustnost ve viditelné oblasti slunečního spektra dovoluje poměrně vysoký přestup sluneční energie do místnosti, kde se světelné záření mění na tepelné, které je speciální vrstvou na vnitřním skle odráženo zpět do místnosti. Tím se zvyšují tepelné zisky v chladnějším období. Čím lepší jsou tepelněizolační vlastnosti, tím nižší je hodnota U G U 0,6 TGI 4 LowE 16 TGI 4 Float 16 TGI 4 LowE 44 mm 0,6 W/m 2 K 32 db 53 % 74 % 4nrg nrg U 0,7 TGI 4sn70/ U 0,6 TGI 4 Lnrg 16 TGI 4 Float 16 TGI 4 nrg 44 mm 0,7 W/m 2 K 32 db 62 % 73 % 4 SN70*37 16 TGI 4 Float 16 TGI 4 LowE 44 mm 0,6 W/m 2 K 32 db 34 % 62 % Sound- Reduction U 0,6 TGI 8 LowE 16 TGI 6 Float 16 TGI 55.2 Sound- Reduction 44 mm 0,6 W/m 2 K 46 db 53 % 74 % ZVUKOVĚ-IZOLAČNÍ SKLA Snižují vstup hluku z vnějšího prostředí do interiéru. Používají se k zasklívání objektů s vysokou exteriérovou hlučností (v blízkosti dálnic, letišť, křižovatek apod.. Čím vyšší je hodnota db, tím lepší je zvuková izolace okna. * Čím více světla zadrží izolační sklo s ochranou, tím nižší je hodnota LT. DEKOROVANÁ SKLA BEZPEČNOSTNÍ SKLA Získáme, pokud nahradíme jednoduché sklo vrstveným sklem (bezpečné při rozbití, kaleným sklem (pro zvýšené zatížení, drátovaným sklem, anebo použitím bezpečnostní kovové mřížky. SKLA S OCHRANOU PROTI SLUNCI Zabraňují nepříznivému přesvětlení a proteplení interiéru vlivem slunečního záření, které působí na plochu skleněné výplně okna. Čím více světla zadrží sklo, tím nižší je hodnota LT. Satinato Weiss Chinchilla Linea Grepi 504 Mastercarré DALŠÍ MOŽNOSTI Pro více druhů dekorovaných skel nás neváhejte kontaktovat

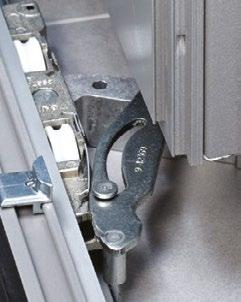

25 KOVÁNÍ MACO MULTI-MATIC Pro všechna řešení oken z plastových profilů používáme kování Maco Multi-Matic. Jeho výhodou je použití jednoho systému pro všechny typy oken, jednoduchá manipulace, lehký chod, těsnost a dlouhá životnost. DVEROVÉ ZÁVESY Standardně využíváme pro plastové vchodové dveře závěsy Dr. Hahn a u hliníkových dveří závěsy od firmy Fapim. MACO (PAS Systém kování Maco SKB-Z je určen pro terasová řešení, speciálně pro paralelně-posuvné dveře. Jeho výhodou jsou zmenšené zástavbové rozměry na rámu 35 mm. G-U SECURY AUTOMATIC Dvě automatické střelky po přitáhnutí dveří vyskočí o 20 mm. Automaticky se uzavřou a jsou zabezpečeny proti zpětnému odtlačení. Používány pro vchodové dveře z plastových i hliníkových systémů. MACO Z-TS A G-TS Díky možnosti výběru mezi bezpečnostními háky, trny anebo jejich kombinací, poskytují tyto zámky vynikající bezpečnostní vlastnosti. G-U 934 (HST Tento systém kování je určen pro terasová řešení, speciálně pro zdvižně-posuvné dveře z plastových a hliníkových profilů do hmotnosti křídla 300 kg. G-U UNIJET CC Pro všechna řešení oken z hliníkových profilů používáme jako standardní skryté kování G-U Unijet CC. Díky tomuto kování bez viditelných závěsů mají okna dokonalejší estetický vzhled. G-U 968/200 (PSK Tento systém kování je určen pro terasová řešení, speciálně pro sklopně-posuvné a paralelně-posuvné dveře z plastových a hliníkových profilů do hmotnosti křídla 200 kg. 46

26 JSME ONLINE Navštivte náš web a přihlaste se k odběru novinek. 48

27 HESTA, spol. s r.o. Jilemnického 3/D Prešov Slovensko
