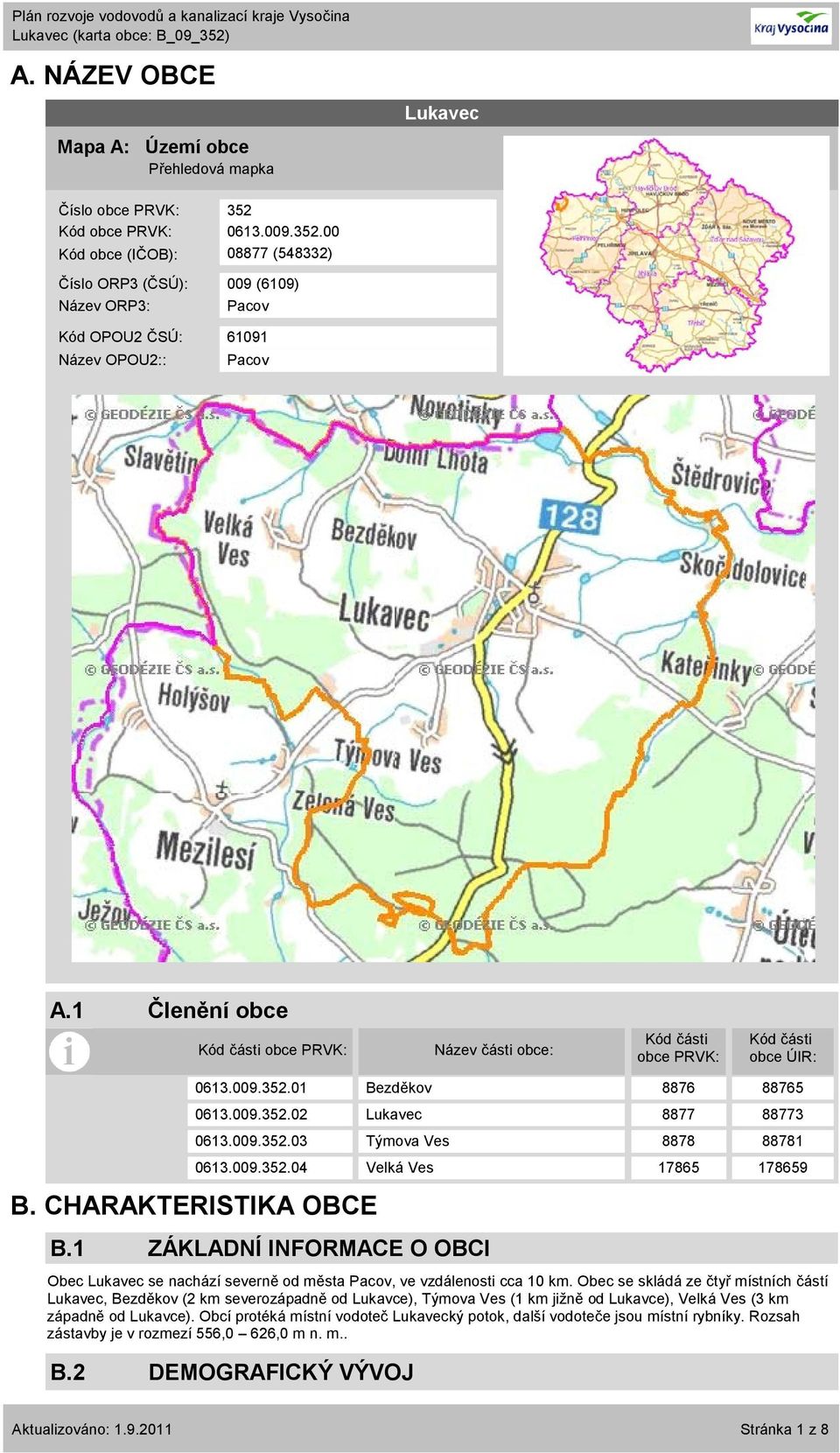

1 A. NÁZEV OBCE Lukavec Mapa A: Území obce Přehledová mapka Číslo obce PRVK: 352 Kód obce PRVK: Kód obce (IČOB): (548332) Číslo ORP3 (ČSÚ): 009 (6109) Název ORP3: Pacov Kód OPOU2 ČSÚ: Název OPOU2:: Pacov A.1 Členění obce Kód části obce PRVK: Název části obce: Kód části obce PRVK: Kód části obce ÚIR: Bezděkov Lukavec Týmova Ves Velká Ves B. CHARAKTERISTIKA OBCE B.1 ZÁKLADNÍ INFORMACE O OBCI Obec Lukavec se nachází severně od města Pacov, ve vzdálenosti cca 10 km. Obec se skládá ze čtyř místních částí Lukavec, Bezděkov (2 km severozápadně od Lukavce), Týmova Ves (1 km jižně od Lukavce), Velká Ves (3 km západně od Lukavce). Obcí protéká místní vodoteč Lukavecký potok, další vodoteče jsou místní rybníky. Rozsah zástavby je v rozmezí 556,0 626,0 m n. m.. B.2 DEMOGRAFICKÝ VÝVOJ Stránka 1 z 8

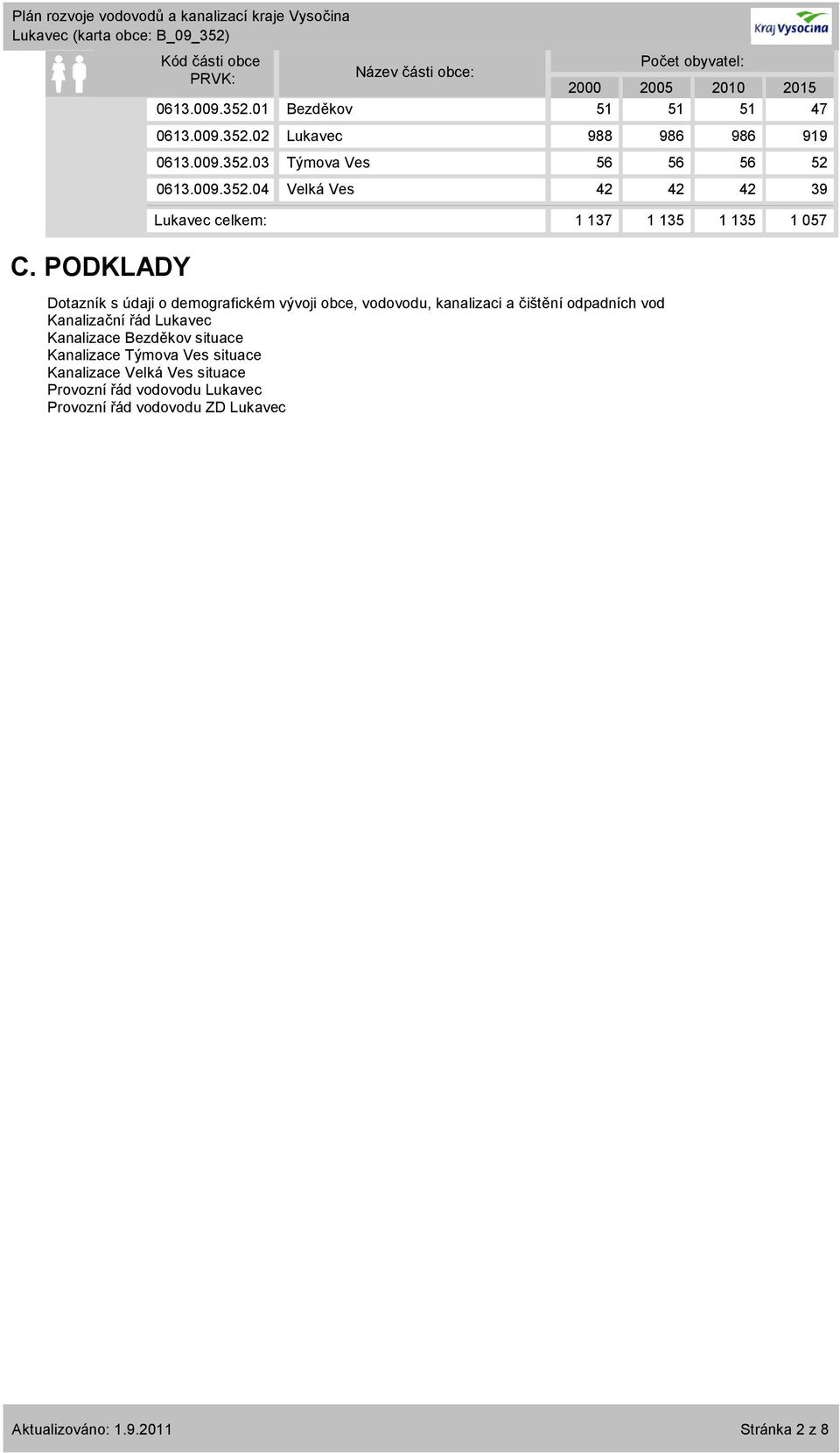

2 Kód části obce PRVK: Název části obce: Počet obyvatel: Bezděkov Lukavec Týmova Ves Velká Ves Lukavec celkem: C. PODKLADY Dotazník s údaji o demografickém vývoji obce, vodovodu, kanalizaci a čištění odpadních vod Kanalizační řád Lukavec Kanalizace Bezděkov situace Kanalizace Týmova Ves situace Kanalizace Velká Ves situace Provozní řád vodovodu Lukavec Provozní řád vodovodu ZD Lukavec Stránka 2 z 8

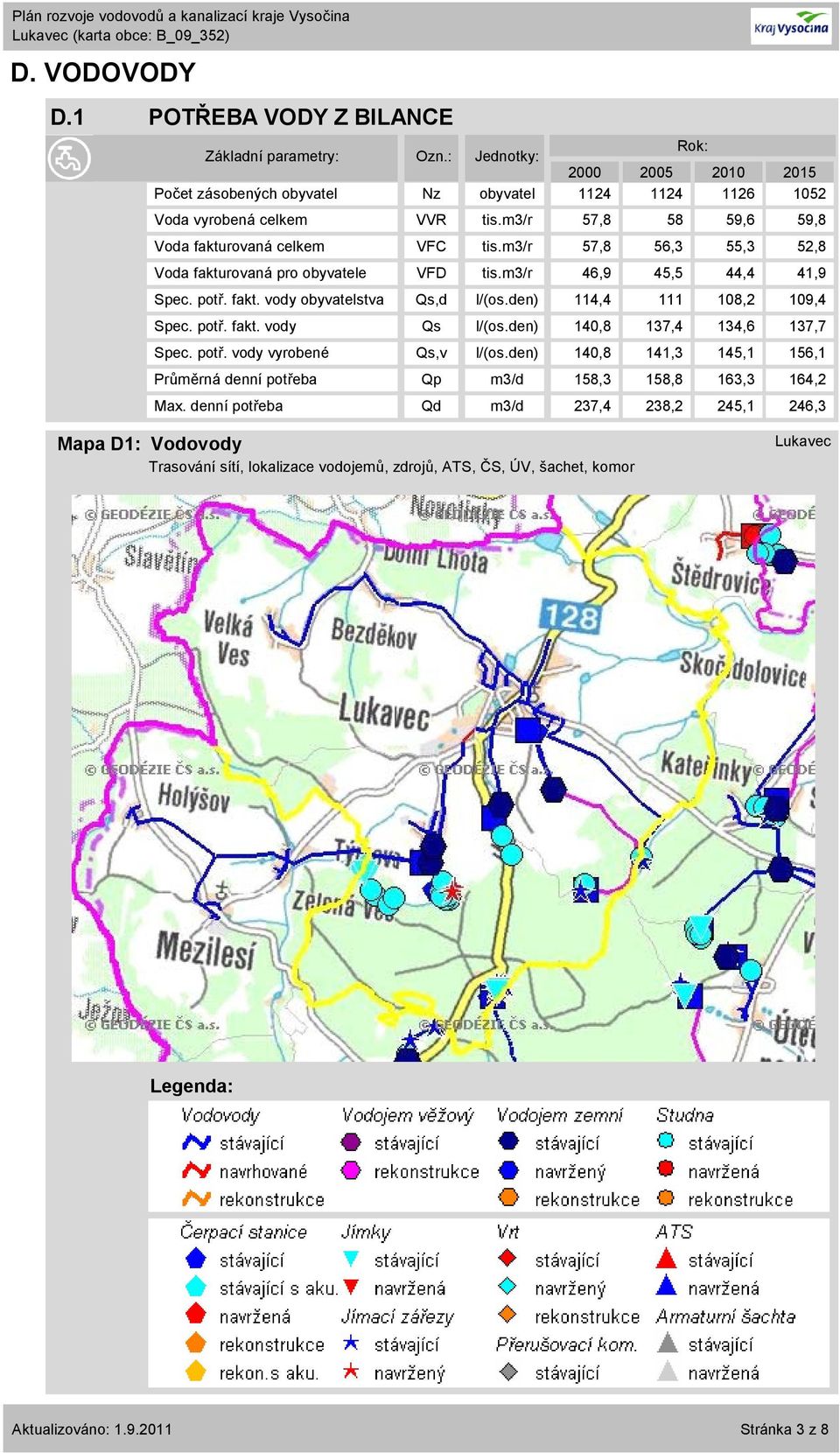

3 D. VODOVODY D.1 POTŘEBA VODY Z BILANCE Základní parametry: Ozn.: Jednotky: Rok: Počet zásobených obyvatel Nz obyvatel Voda vyrobená celkem VVR tis.m3/r 57, ,6 59,8 Voda fakturovaná celkem VFC tis.m3/r 57,8 56,3 55,3 52,8 Voda fakturovaná pro obyvatele VFD tis.m3/r 46,9 45,5 44,4 41,9 Spec. potř. fakt. vody obyvatelstva Qs,d l/(os.den) 114, ,2 109,4 Spec. potř. fakt. vody Qs l/(os.den) 140,8 137,4 134,6 137,7 Spec. potř. vody vyrobené Qs,v l/(os.den) 140,8 141,3 145,1 156,1 Průměrná denní potřeba Qp m3/d 158,3 158,8 163,3 164,2 Max. denní potřeba Qd m3/d 237,4 238,2 245,1 246,3 Mapa D1: Vodovody Trasování sítí, lokalizace vodojemů, zdrojů, ATS, ČS, ÚV, šachet, komor Lukavec Legenda: Stránka 3 z 8

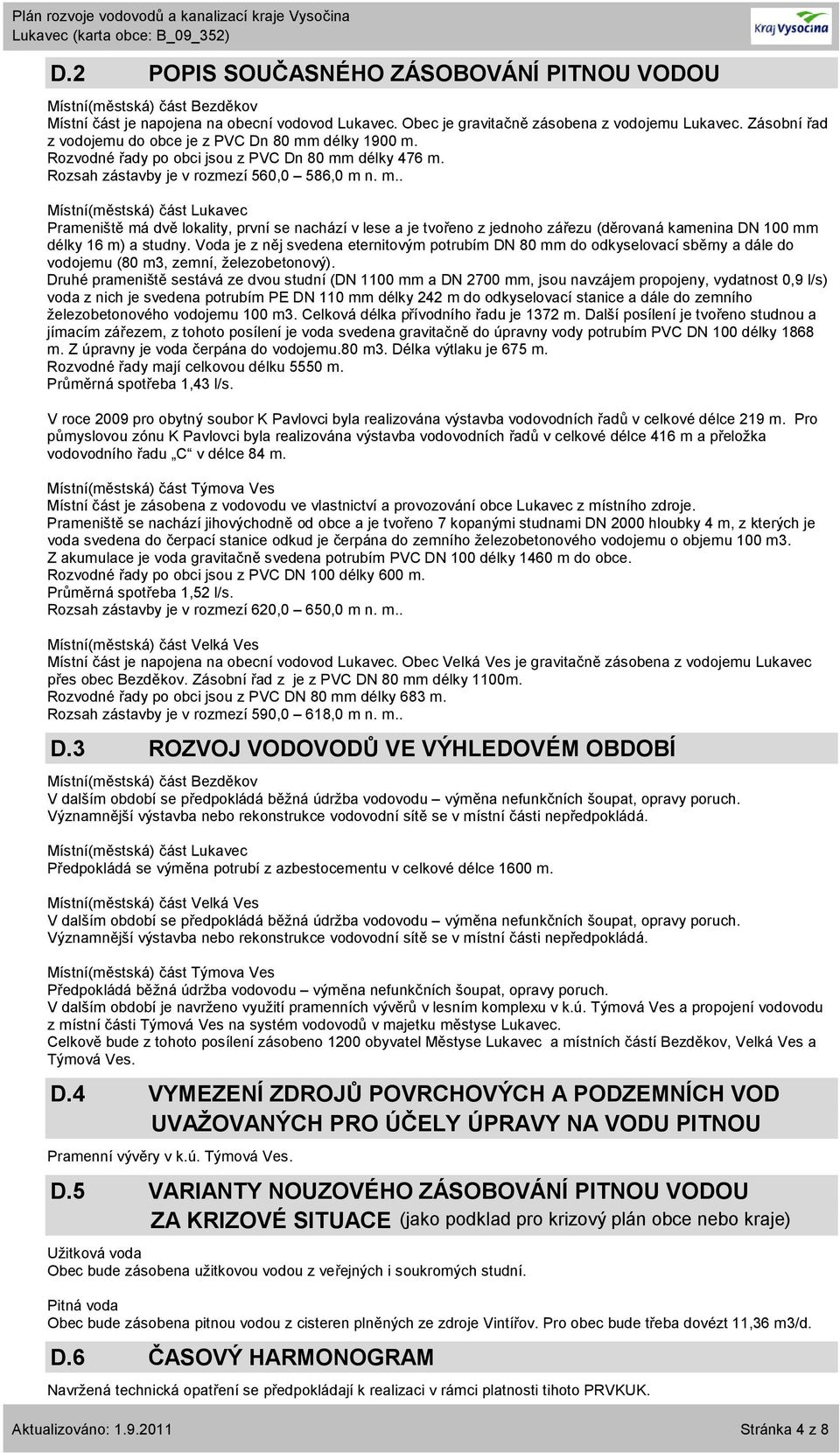

4 D.2 POPIS SOUČASNÉHO ZÁSOBOVÁNÍ PITNOU VODOU Místní část je napojena na obecní vodovod Lukavec. Obec je gravitačně zásobena z vodojemu Lukavec. Zásobní řad z vodojemu do obce je z PVC Dn 80 mm délky 1900 m. Rozvodné řady po obci jsou z PVC Dn 80 mm délky 476 m. Rozsah zástavby je v rozmezí 560,0 586,0 m n. m.. Prameniště má dvě lokality, první se nachází v lese a je tvořeno z jednoho zářezu (děrovaná kamenina DN 100 mm délky 16 m) a studny. Voda je z něj svedena eternitovým potrubím DN 80 mm do odkyselovací sběrny a dále do vodojemu (80 m3, zemní, železobetonový). Druhé prameniště sestává ze dvou studní (DN 1100 mm a DN 2700 mm, jsou navzájem propojeny, vydatnost 0,9 l/s) voda z nich je svedena potrubím PE DN 110 mm délky 242 m do odkyselovací stanice a dále do zemního železobetonového vodojemu 100 m3. Celková délka přívodního řadu je 1372 m. Další posílení je tvořeno studnou a jímacím zářezem, z tohoto posílení je voda svedena gravitačně do úpravny vody potrubím PVC DN 100 délky 1868 m. Z úpravny je voda čerpána do vodojemu.80 m3. Délka výtlaku je 675 m. Rozvodné řady mají celkovou délku 5550 m. Průměrná spotřeba 1,43 l/s. V roce 2009 pro obytný soubor K Pavlovci byla realizována výstavba vodovodních řadů v celkové délce 219 m. Pro půmyslovou zónu K Pavlovci byla realizována výstavba vodovodních řadů v celkové délce 416 m a přeložka vodovodního řadu C v délce 84 m. Místní část je zásobena z vodovodu ve vlastnictví a provozování obce Lukavec z místního zdroje. Prameniště se nachází jihovýchodně od obce a je tvořeno 7 kopanými studnami DN 2000 hloubky 4 m, z kterých je voda svedena do čerpací stanice odkud je čerpána do zemního železobetonového vodojemu o objemu 100 m3. Z akumulace je voda gravitačně svedena potrubím PVC DN 100 délky 1460 m do obce. Rozvodné řady po obci jsou z PVC DN 100 délky 600 m. Průměrná spotřeba 1,52 l/s. Rozsah zástavby je v rozmezí 620,0 650,0 m n. m.. Místní část je napojena na obecní vodovod Lukavec. Obec Velká Ves je gravitačně zásobena z vodojemu Lukavec přes obec Bezděkov. Zásobní řad z je z PVC DN 80 mm délky 1100m. Rozvodné řady po obci jsou z PVC DN 80 mm délky 683 m. Rozsah zástavby je v rozmezí 590,0 618,0 m n. m.. D.3 ROZVOJ VODOVODŮ VE VÝHLEDOVÉM OBDOBÍ V dalším období se předpokládá běžná údržba vodovodu výměna nefunkčních šoupat, opravy poruch. Významnější výstavba nebo rekonstrukce vodovodní sítě se v místní části nepředpokládá. Předpokládá se výměna potrubí z azbestocementu v celkové délce 1600 m. V dalším období se předpokládá běžná údržba vodovodu výměna nefunkčních šoupat, opravy poruch. Významnější výstavba nebo rekonstrukce vodovodní sítě se v místní části nepředpokládá. Předpokládá běžná údržba vodovodu výměna nefunkčních šoupat, opravy poruch. V dalším období je navrženo využití pramenních vývěrů v lesním komplexu v k.ú. Týmová Ves a propojení vodovodu z místní části Týmová Ves na systém vodovodů v majetku městyse Lukavec. Celkově bude z tohoto posílení zásobeno 1200 obyvatel Městyse Lukavec a místních částí Bezděkov, Velká Ves a Týmová Ves. D.4 VYMEZENÍ ZDROJŮ POVRCHOVÝCH A PODZEMNÍCH VOD UVAŽOVANÝCH PRO ÚČELY ÚPRAVY NA VODU PITNOU Pramenní vývěry v k.ú. Týmová Ves. D.5 VARIANTY NOUZOVÉHO ZÁSOBOVÁNÍ PITNOU VODOU ZA KRIZOVÉ SITUACE (jako podklad pro krizový plán obce nebo kraje) Užitková voda Obec bude zásobena užitkovou vodou z veřejných i soukromých studní. Pitná voda Obec bude zásobena pitnou vodou z cisteren plněných ze zdroje Vintířov. Pro obec bude třeba dovézt 11,36 m3/d. D.6 ČASOVÝ HARMONOGRAM Navržená technická opatření se předpokládají k realizaci v rámci platnosti tihoto PRVKUK. Stránka 4 z 8

5 Stránka 5 z 8

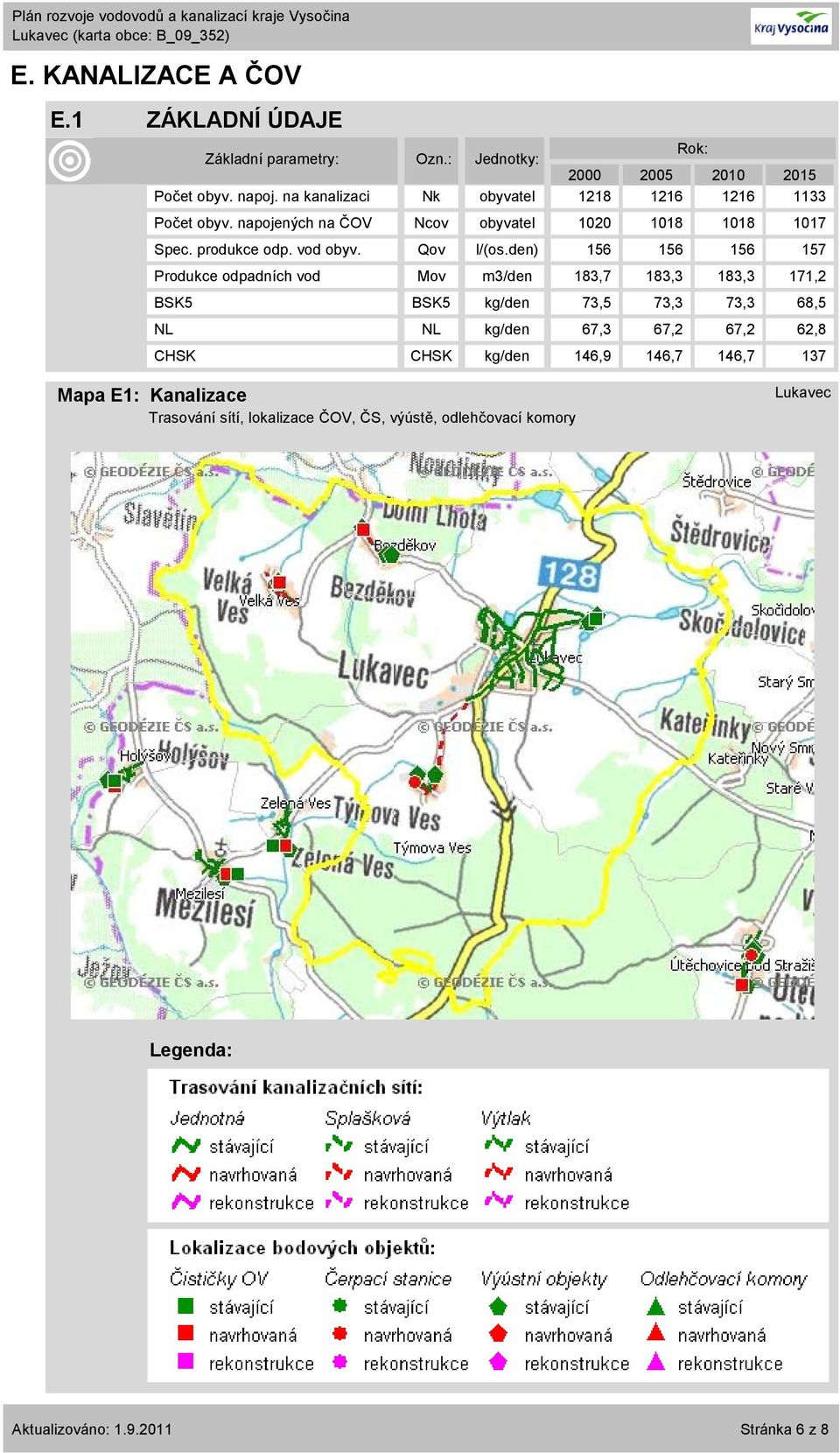

6 E. KANALIZACE A ČOV E.1 ZÁKLADNÍ ÚDAJE Základní parametry: Ozn.: Jednotky: Rok: Počet obyv. napoj. na kanalizaci Nk obyvatel Počet obyv. napojených na ČOV Ncov obyvatel Spec. produkce odp. vod obyv. Qov l/(os.den) Produkce odpadních vod Mov m3/den 183,7 183,3 183,3 171,2 BSK5 BSK5 kg/den 73,5 73,3 73,3 68,5 NL NL kg/den 67,3 67,2 67,2 62,8 CHSK CHSK kg/den 146,9 146,7 146,7 137 Mapa E1: Kanalizace Trasování sítí, lokalizace ČOV, ČS, výústě, odlehčovací komory Lukavec Legenda: Stránka 6 z 8

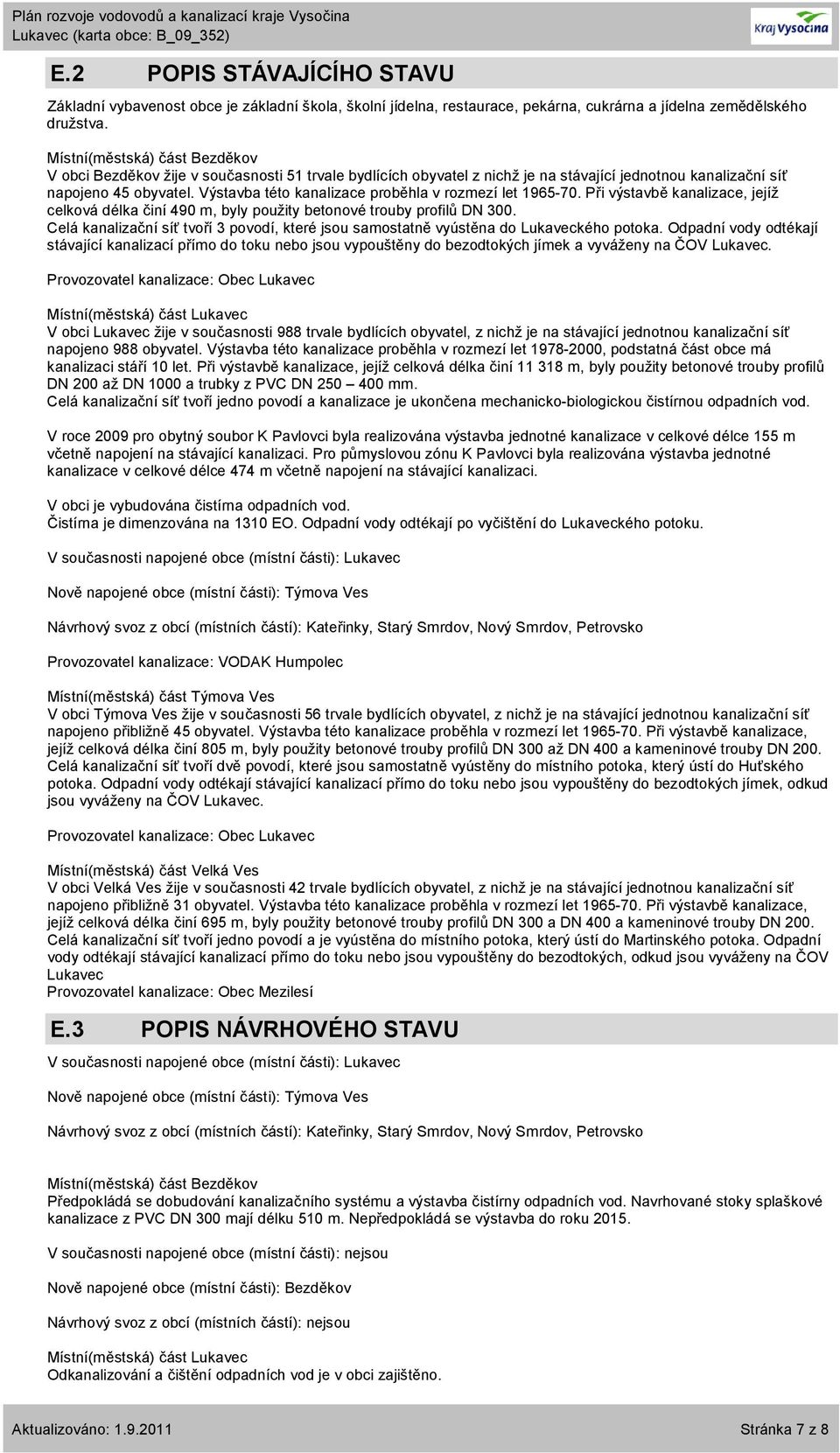

7 E.2 POPIS STÁVAJÍCÍHO STAVU Základní vybavenost obce je základní škola, školní jídelna, restaurace, pekárna, cukrárna a jídelna zemědělského družstva. V obci Bezděkov žije v současnosti 51 trvale bydlících obyvatel z nichž je na stávající jednotnou kanalizační síť napojeno 45 obyvatel. Výstavba této kanalizace proběhla v rozmezí let Při výstavbě kanalizace, jejíž celková délka činí 490 m, byly použity betonové trouby profilů DN 300. Celá kanalizační síť tvoří 3 povodí, které jsou samostatně vyústěna do Lukaveckého potoka. Odpadní vody odtékají stávající kanalizací přímo do toku nebo jsou vypouštěny do bezodtokých jímek a vyváženy na ČOV Lukavec. Provozovatel kanalizace: Obec Lukavec V obci Lukavec žije v současnosti 988 trvale bydlících obyvatel, z nichž je na stávající jednotnou kanalizační síť napojeno 988 obyvatel. Výstavba této kanalizace proběhla v rozmezí let , podstatná část obce má kanalizaci stáří 10 let. Při výstavbě kanalizace, jejíž celková délka činí m, byly použity betonové trouby profilů DN 200 až DN 1000 a trubky z PVC DN mm. Celá kanalizační síť tvoří jedno povodí a kanalizace je ukončena mechanicko-biologickou čistírnou odpadních vod. V roce 2009 pro obytný soubor K Pavlovci byla realizována výstavba jednotné kanalizace v celkové délce 155 m včetně napojení na stávající kanalizaci. Pro půmyslovou zónu K Pavlovci byla realizována výstavba jednotné kanalizace v celkové délce 474 m včetně napojení na stávající kanalizaci. V obci je vybudována čistírna odpadních vod. Čistírna je dimenzována na 1310 EO. Odpadní vody odtékají po vyčištění do Lukaveckého potoku. V současnosti napojené obce (místní části): Lukavec Nově napojené obce (místní části): Týmova Ves Návrhový svoz z obcí (místních částí): Kateřinky, Starý Smrdov, Nový Smrdov, Petrovsko Provozovatel kanalizace: VODAK Humpolec V obci Týmova Ves žije v současnosti 56 trvale bydlících obyvatel, z nichž je na stávající jednotnou kanalizační síť napojeno přibližně 45 obyvatel. Výstavba této kanalizace proběhla v rozmezí let Při výstavbě kanalizace, jejíž celková délka činí 805 m, byly použity betonové trouby profilů DN 300 až DN 400 a kameninové trouby DN 200. Celá kanalizační síť tvoří dvě povodí, které jsou samostatně vyústěny do místního potoka, který ústí do Huťského potoka. Odpadní vody odtékají stávající kanalizací přímo do toku nebo jsou vypouštěny do bezodtokých jímek, odkud jsou vyváženy na ČOV Lukavec. Provozovatel kanalizace: Obec Lukavec V obci Velká Ves žije v současnosti 42 trvale bydlících obyvatel, z nichž je na stávající jednotnou kanalizační síť napojeno přibližně 31 obyvatel. Výstavba této kanalizace proběhla v rozmezí let Při výstavbě kanalizace, jejíž celková délka činí 695 m, byly použity betonové trouby profilů DN 300 a DN 400 a kameninové trouby DN 200. Celá kanalizační síť tvoří jedno povodí a je vyústěna do místního potoka, který ústí do Martinského potoka. Odpadní vody odtékají stávající kanalizací přímo do toku nebo jsou vypouštěny do bezodtokých, odkud jsou vyváženy na ČOV Lukavec Provozovatel kanalizace: Obec Mezilesí E.3 POPIS NÁVRHOVÉHO STAVU V současnosti napojené obce (místní části): Lukavec Nově napojené obce (místní části): Týmova Ves Návrhový svoz z obcí (místních částí): Kateřinky, Starý Smrdov, Nový Smrdov, Petrovsko Předpokládá se dobudování kanalizačního systému a výstavba čistírny odpadních vod. Navrhované stoky splaškové kanalizace z PVC DN 300 mají délku 510 m. Nepředpokládá se výstavba do roku V současnosti napojené obce (místní části): nejsou Nově napojené obce (místní části): Bezděkov Návrhový svoz z obcí (místních částí): nejsou Odkanalizování a čištění odpadních vod je v obci zajištěno. Stránka 7 z 8

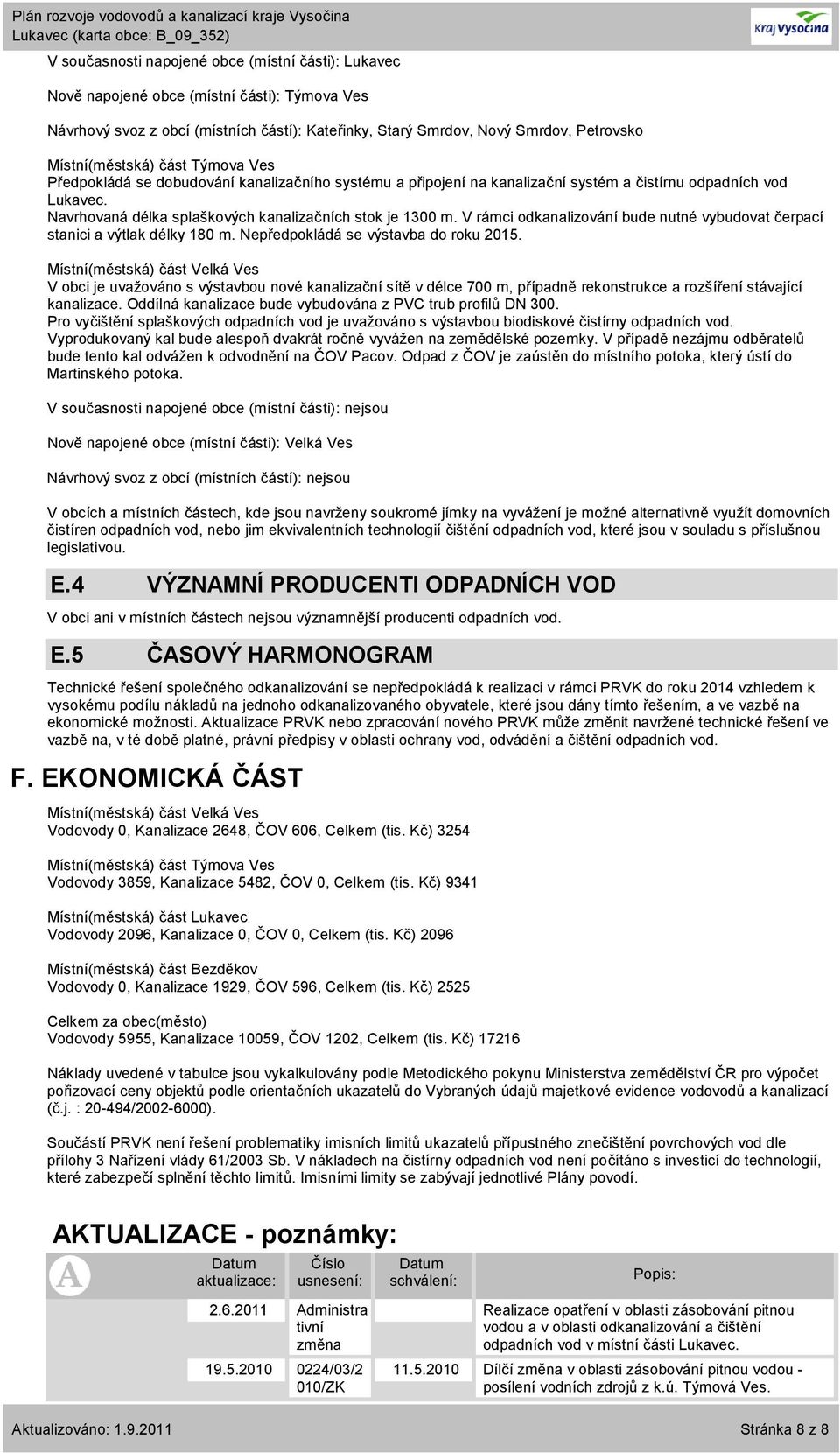

8 V současnosti napojené obce (místní části): Lukavec Nově napojené obce (místní části): Týmova Ves Návrhový svoz z obcí (místních částí): Kateřinky, Starý Smrdov, Nový Smrdov, Petrovsko Předpokládá se dobudování kanalizačního systému a připojení na kanalizační systém a čistírnu odpadních vod Lukavec. Navrhovaná délka splaškových kanalizačních stok je 1300 m. V rámci odkanalizování bude nutné vybudovat čerpací stanici a výtlak délky 180 m. Nepředpokládá se výstavba do roku V obci je uvažováno s výstavbou nové kanalizační sítě v délce 700 m, případně rekonstrukce a rozšíření stávající kanalizace. Oddílná kanalizace bude vybudována z PVC trub profilů DN 300. Pro vyčištění splaškových odpadních vod je uvažováno s výstavbou biodiskové čistírny odpadních vod. Vyprodukovaný kal bude alespoň dvakrát ročně vyvážen na zemědělské pozemky. V případě nezájmu odběratelů bude tento kal odvážen k odvodnění na ČOV Pacov. Odpad z ČOV je zaústěn do místního potoka, který ústí do Martinského potoka. V současnosti napojené obce (místní části): nejsou Nově napojené obce (místní části): Velká Ves Návrhový svoz z obcí (místních částí): nejsou V obcích a místních částech, kde jsou navrženy soukromé jímky na vyvážení je možné alternativně využít domovních čistíren odpadních vod, nebo jim ekvivalentních technologií čištění odpadních vod, které jsou v souladu s příslušnou legislativou. E.4 VÝZNAMNÍ PRODUCENTI ODPADNÍCH VOD V obci ani v místních částech nejsou významnější producenti odpadních vod. E.5 ČASOVÝ HARMONOGRAM Technické řešení společného odkanalizování se nepředpokládá k realizaci v rámci PRVK do roku 2014 vzhledem k vysokému podílu nákladů na jednoho odkanalizovaného obyvatele, které jsou dány tímto řešením, a ve vazbě na ekonomické možnosti. Aktualizace PRVK nebo zpracování nového PRVK může změnit navržené technické řešení ve vazbě na, v té době platné, právní předpisy v oblasti ochrany vod, odvádění a čištění odpadních vod. F. EKONOMICKÁ ČÁST Vodovody 0, Kanalizace 2648, ČOV 606, Celkem (tis. Kč) 3254 Vodovody 3859, Kanalizace 5482, ČOV 0, Celkem (tis. Kč) 9341 Vodovody 2096, Kanalizace 0, ČOV 0, Celkem (tis. Kč) 2096 Vodovody 0, Kanalizace 1929, ČOV 596, Celkem (tis. Kč) 2525 Celkem za obec(město) Vodovody 5955, Kanalizace 10059, ČOV 1202, Celkem (tis. Kč) Náklady uvedené v tabulce jsou vykalkulovány podle Metodického pokynu Ministerstva zemědělství ČR pro výpočet pořizovací ceny objektů podle orientačních ukazatelů do Vybraných údajů majetkové evidence vodovodů a kanalizací (č.j. : / ). Součástí PRVK není řešení problematiky imisních limitů ukazatelů přípustného znečištění povrchových vod dle přílohy 3 Nařízení vlády 61/2003 Sb. V nákladech na čistírny odpadních vod není počítáno s investicí do technologií, které zabezpečí splnění těchto limitů. Imisními limity se zabývají jednotlivé Plány povodí. AKTUALIZACE - poznámky: Datum aktualizace: Číslo usnesení: Datum schválení: Popis: Administra tivní změna Realizace opatření v oblasti zásobování pitnou vodou a v oblasti odkanalizování a čištění odpadních vod v místní části Lukavec /03/2 010/ZK Dílčí změna v oblasti zásobování pitnou vodou - posílení vodních zdrojů z k.ú. Týmová Ves. Stránka 8 z 8
