Milan Trs, GEROtop TEPELNÁ ČERPADLA SYSTÉM ZEMĚ VODA TOPENÍ A CHLAZENÍ V JEDNÉ TECHNOLOGII

Transkript

1 Milan Trs, GEROtop TEPELNÁ ČERPADLA SYSTÉM ZEMĚ VODA TOPENÍ A CHLAZENÍ V JEDNÉ TECHNOLOGII

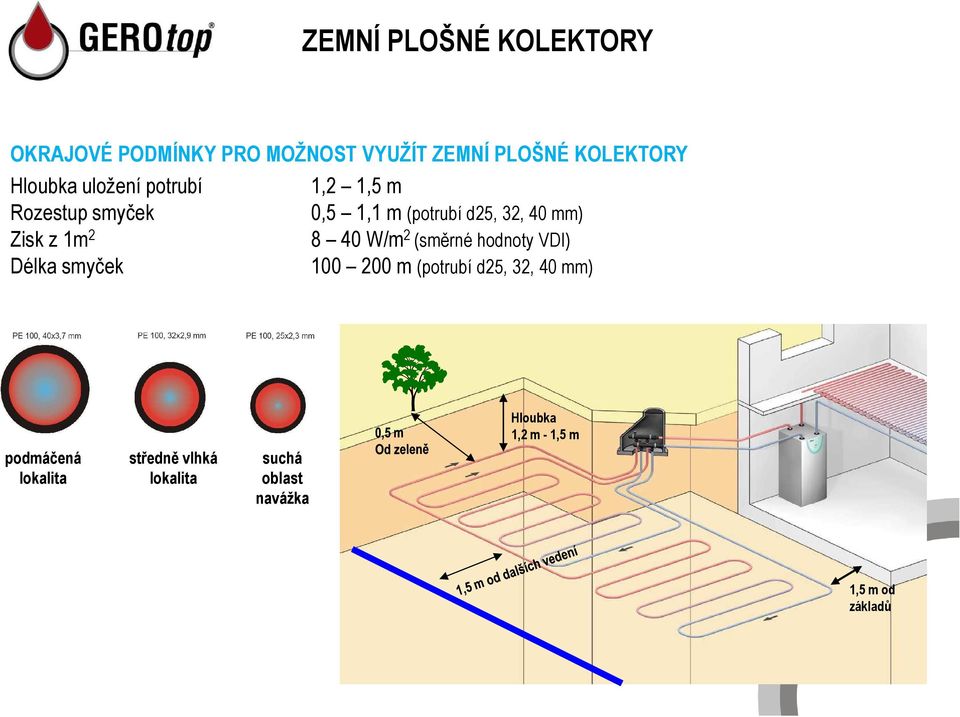

2 ZEMNÍ PLOŠNÉ KOLEKTORY OKRAJOVÉ PODMÍNKY PRO MOŽNOST VYUŽÍT ZEMNÍ PLOŠNÉ KOLEKTORY Hloubka uložení potrubí 1,2 1,5 m Rozestup smyček 0,5 1,1 m (potrubí d25, 32, 40 mm) Zisk z 1m W/m 2 (směrné hodnoty VDI) Délka smyček m (potrubí d25, 32, 40 mm) podmáčená lokalita středně vlhká lokalita suchá oblast navážka Hloubka 1,2 m - 1,5 m 1,5 m od základů

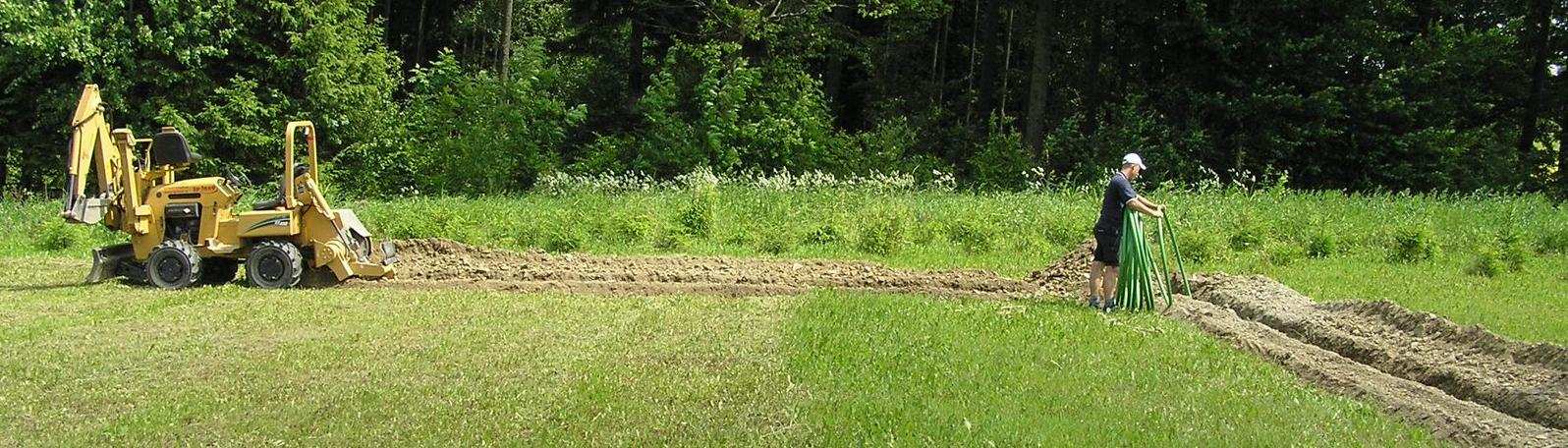

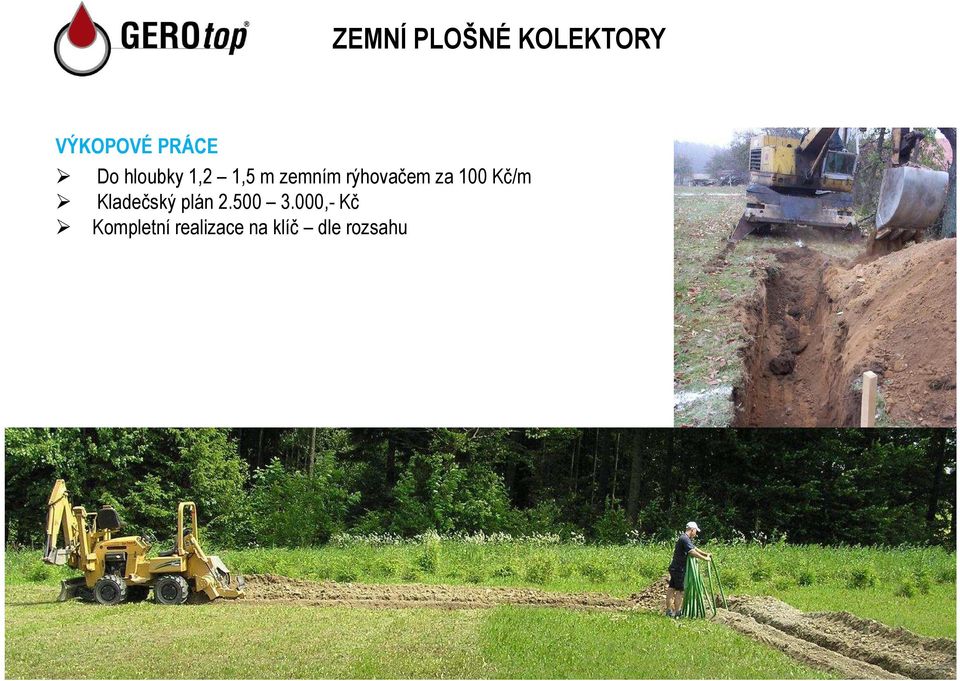

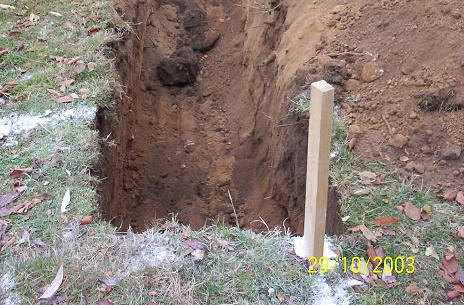

3 ZEMNÍ PLOŠNÉ KOLEKTORY VÝKOPOVÉ PRÁCE Do hloubky 1,2 1,5 m zemním rýhovačem za 100 Kč/m Kladečský plán ,- Kč Kompletní realizace na klíč dle rozsahu

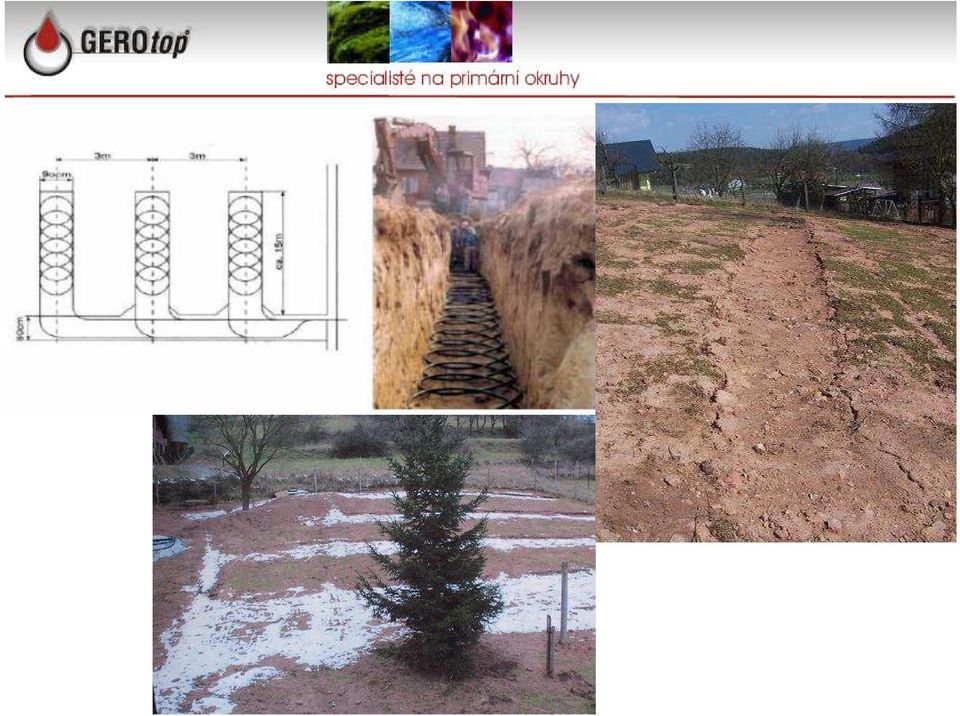

4

5 Zemní plošný kolektor podloží pro hodin provozu možný odběr pro hodin provozu GERODUR suchá nesoudržná hornina 10 W/m 2 8 W/m 2 zvodnělé stěrky a písky protékající spodní voda stěrky a písky W/m 2 40 W/m W/m 2 32 W/m 2 Uvedené ziskové hodnoty pocházejí ze směrnic EU pro dimenzování primárního okruhu pro tepelná čerpadla

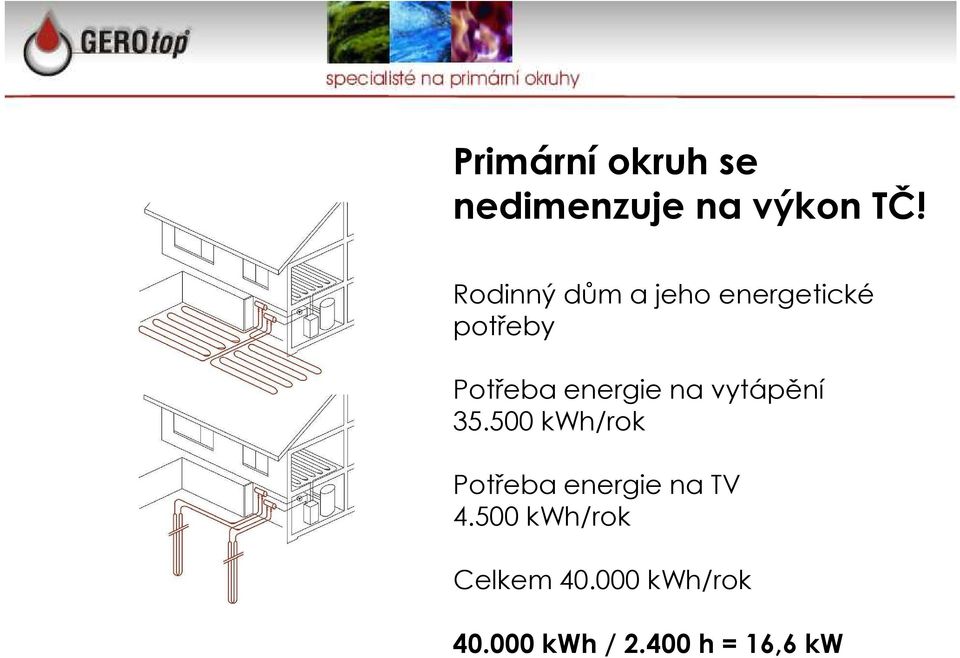

6 Primární okruh se nedimenzuje na výkon TČ! Rodinný dům a jeho energetické potřeby Potřeba energie na vytápění kwh/rok Potřeba energie na TV kwh/rok Celkem kwh/rok kwh / h = 16,6 kw

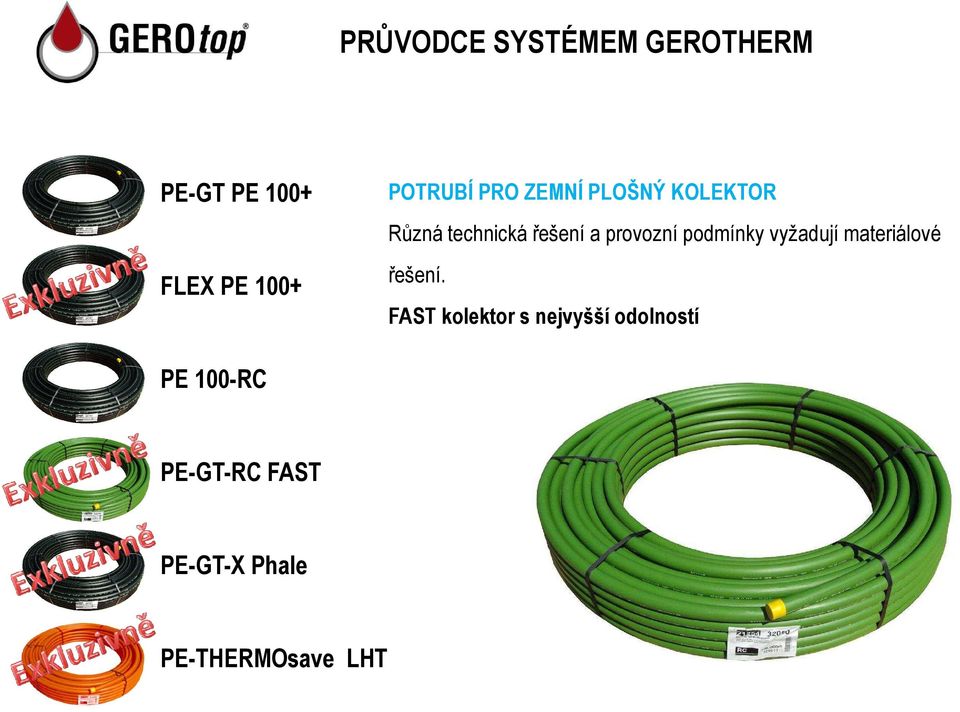

7 PRŮVODCE SYSTÉMEM GEROTHERM PE-GT PE 100+ FLEX PE 100+ POTRUBÍ PRO ZEMNÍ PLOŠNÝ KOLEKTOR Různá technická řešení a provozní podmínky vyžadují materiálové řešení. FAST kolektor s nejvyšší odolností PE 100-RC PE-GT-RC FAST PE-GT-X Phale PE-THERMOsave LHT

8

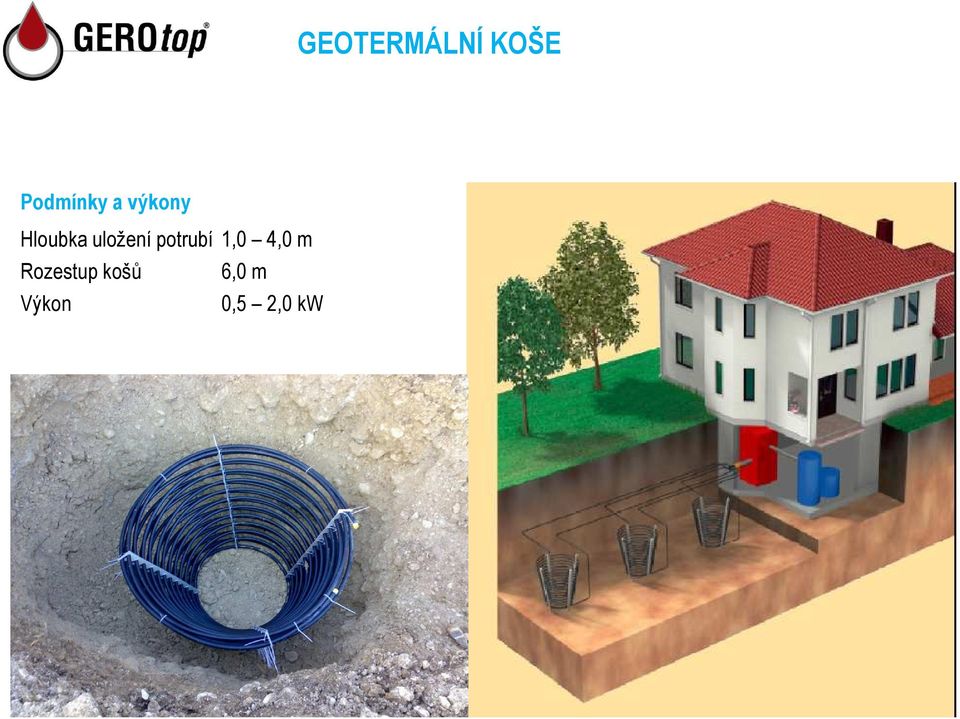

9 GEOTERMÁLNÍ KOŠE Podmínky a výkony Hloubka uložení potrubí 1,0 4,0 m Rozestup košů 6,0 m Výkon 0,5 2,0 kw

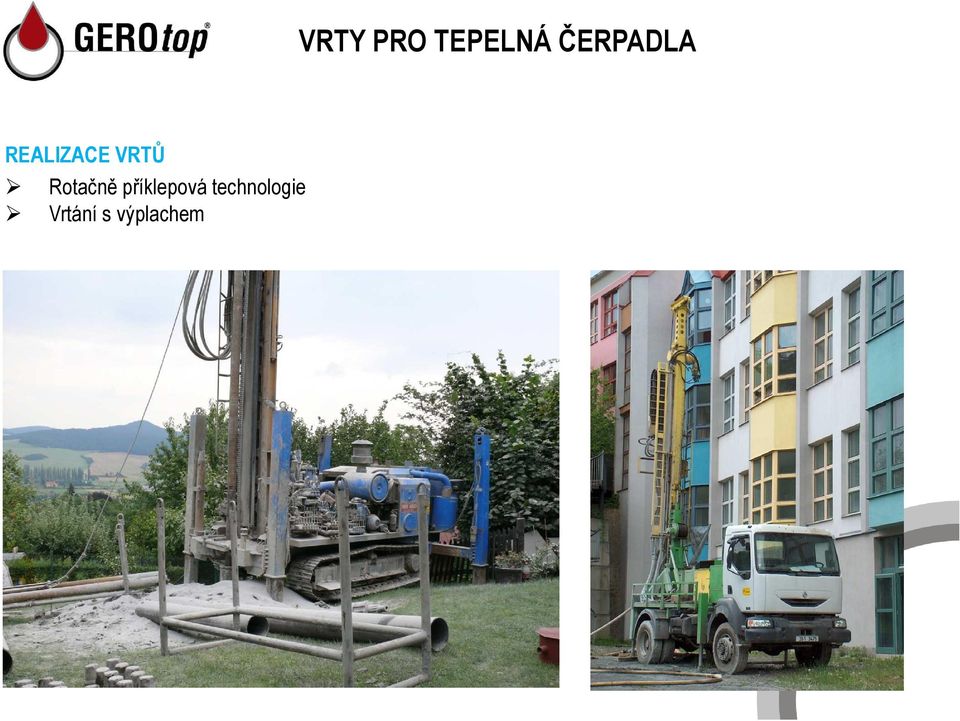

10 REALIZACE VRTŮ Rotačně příklepová technologie Vrtání s výplachem VRTY PRO TEPELNÁ ČERPADLA

11

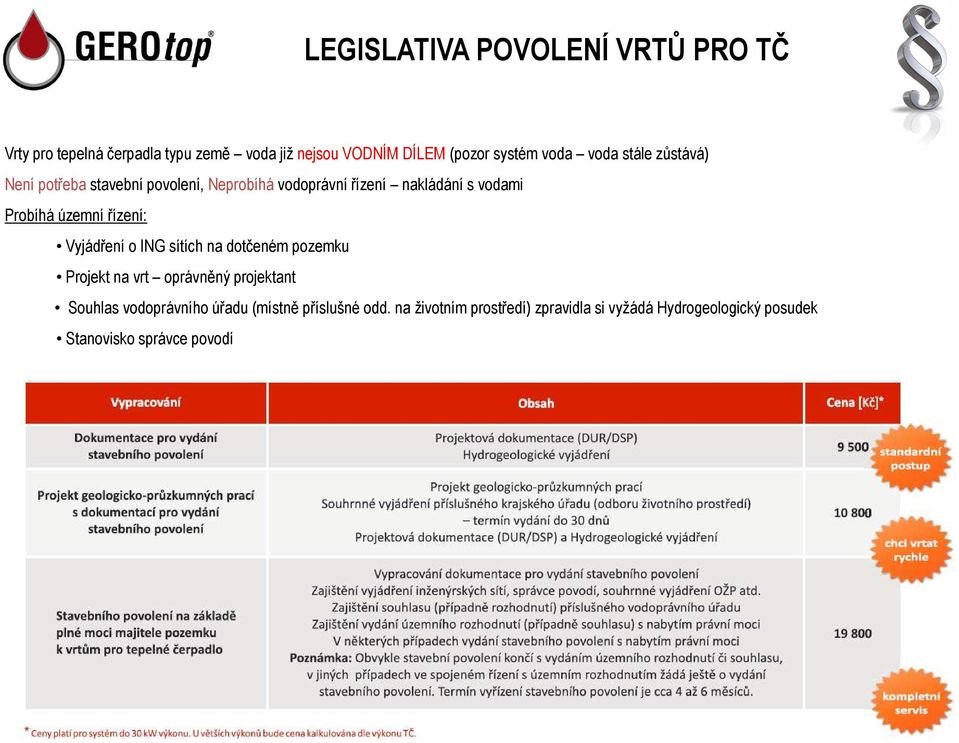

12 LEGISLATIVA POVOLENÍ VRTŮ PRO TČ Vrty pro tepelná čerpadla typu země voda již nejsou VODNÍM DÍLEM (pozor systém voda voda stále zůstává) Není potřeba stavební povolení, Neprobíhá vodoprávní řízení nakládání s vodami Probíhá územní řízení: Vyjádření o ING sítích na dotčeném pozemku Projekt na vrt oprávněný projektant Souhlas vodoprávního úřadu (místně příslušné odd. na životním prostředí) zpravidla si vyžádá Hydrogeologický posudek Stanovisko správce povodí

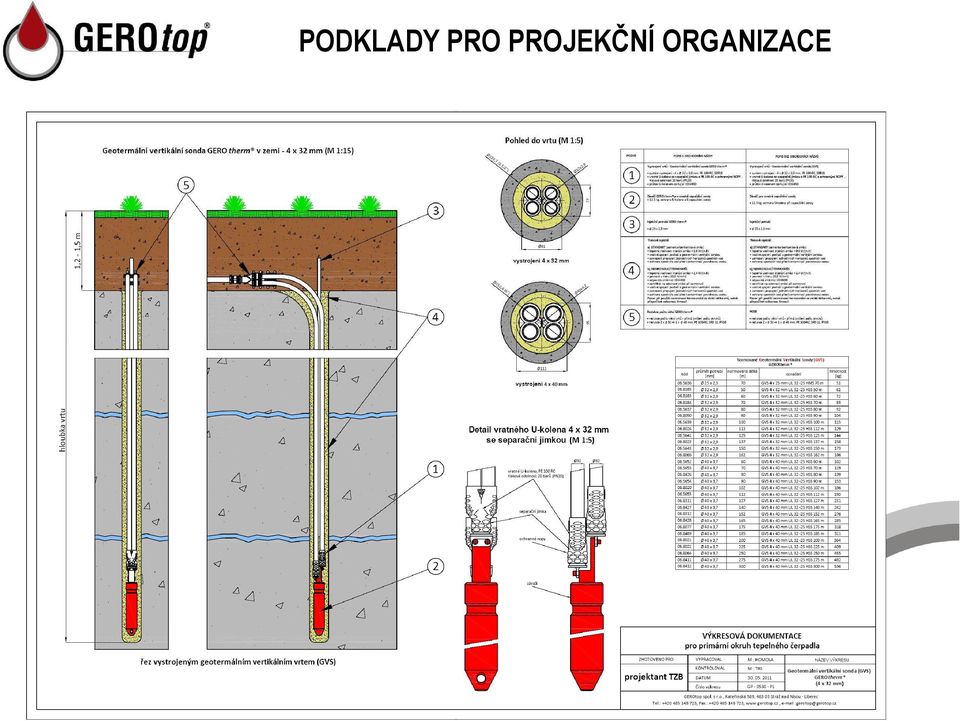

13 PODKLADY PRO PROJEKČNÍ ORGANIZACE

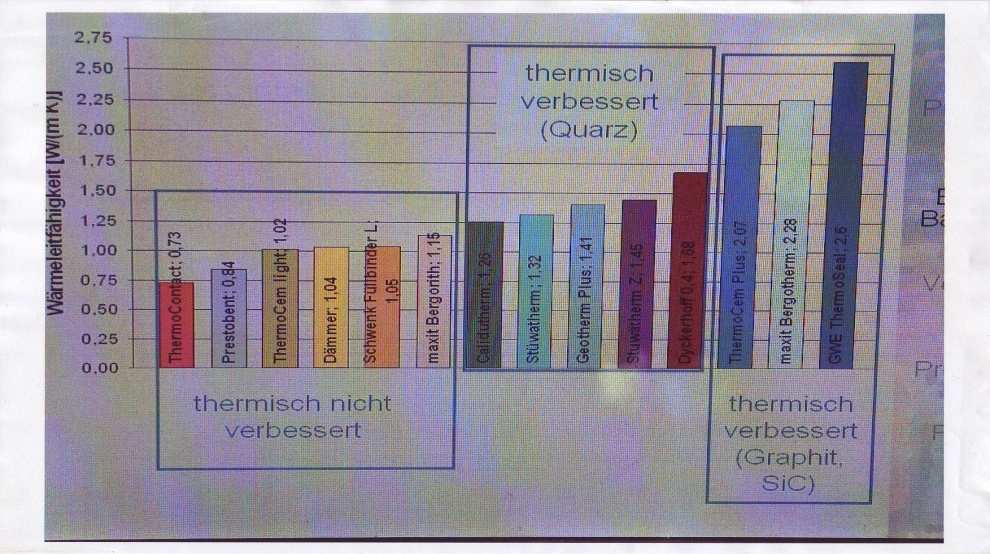

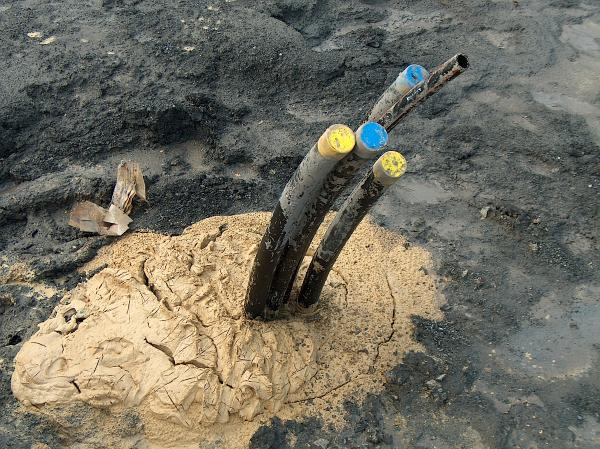

14 Propojování zvodní Vrácení materiálu zpět Tepelná vodivost hornin 2,0 3,5 WmK Směs bentonit cement 0,8 WmK Termosměs 2,0 2,5 WmK TLAKOVÉ INJEKTOVÁNÍ, NEZBYTNOST NEBO VÝMYSL?

15 KVALITA A ZÁRUKY Záruka na vrt let V EU přes ks bez ztráty těsnosti

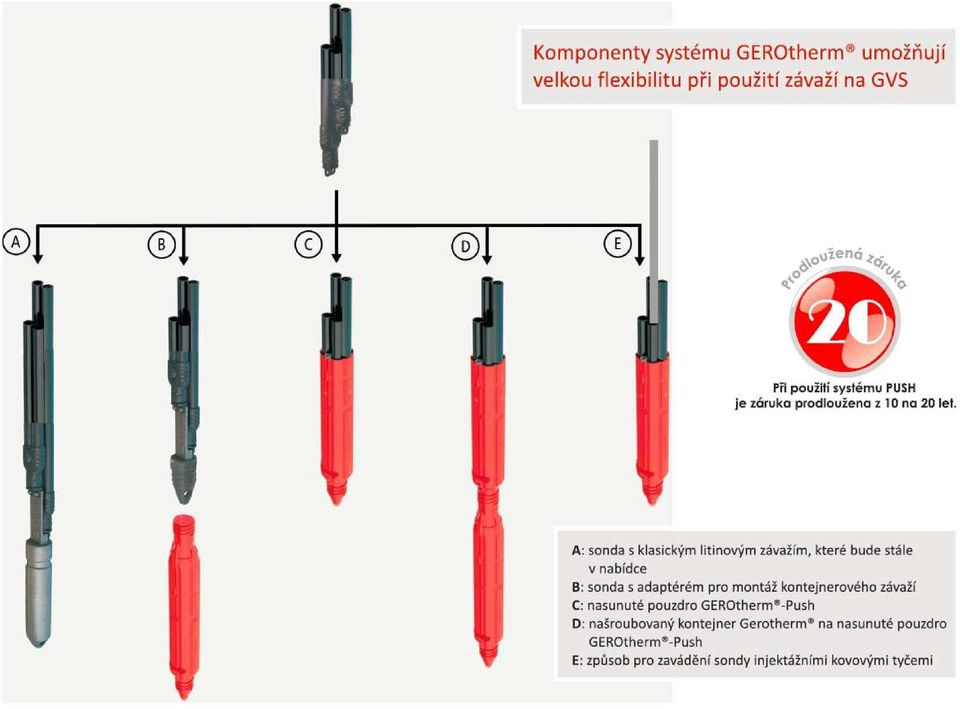

16

17

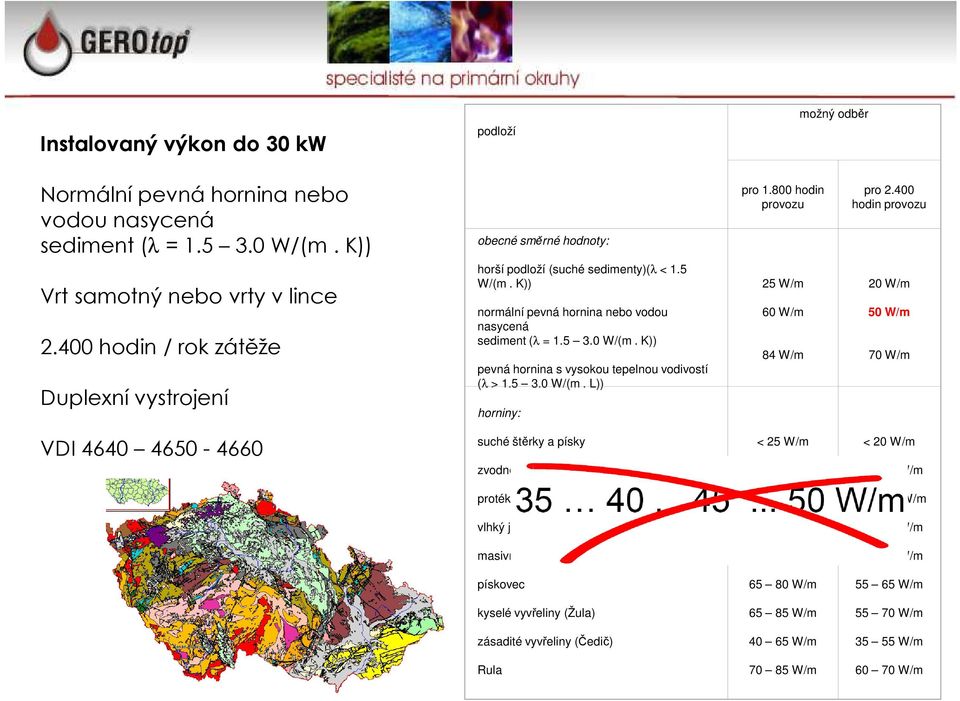

18 Instalovaný výkon do 30 kw Normální pevná hornina nebo vodou nasycená sediment (λ = W/(m. K)) Vrt samotný nebo vrty v lince hodin / rok zátěže Duplexní vystrojení podloží obecné směrné hodnoty: horší podloží (suché sedimenty)(λ < 1.5 W/(m. K)) normální pevná hornina nebo vodou nasycená sediment (λ = W/(m. K)) pevná hornina s vysokou tepelnou vodivostí (λ > W/(m. L)) horniny: pro hodin provozu 25 W/m 60 W/m možný odběr pro hodin provozu 20 W/m 50 W/m 84 W/m 70 W/m VDI suché štěrky a písky zvodnělé stěrky a písky < 25 W/m W/m < 20 W/m W/m protékající spodní voda stěrky a písky W/m W/m vlhký jíl W/m W/m masivní vápenec W/m W/m pískovec W/m W/m kyselé vyvřeliny (Žula) W/m W/m zásadité vyvřeliny (Čedič) W/m W/m Rula W/m W/m

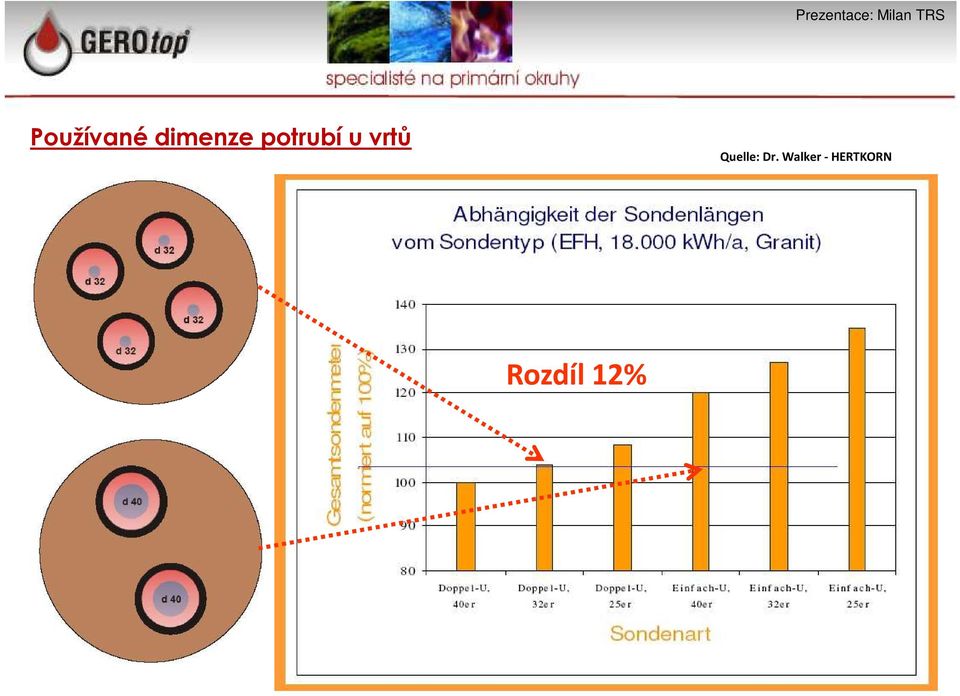

19 Prezentace: Milan TRS Používané dimenze potrubí u vrtů Quelle: Dr. Walker - HERTKORN Rozdíl 12%

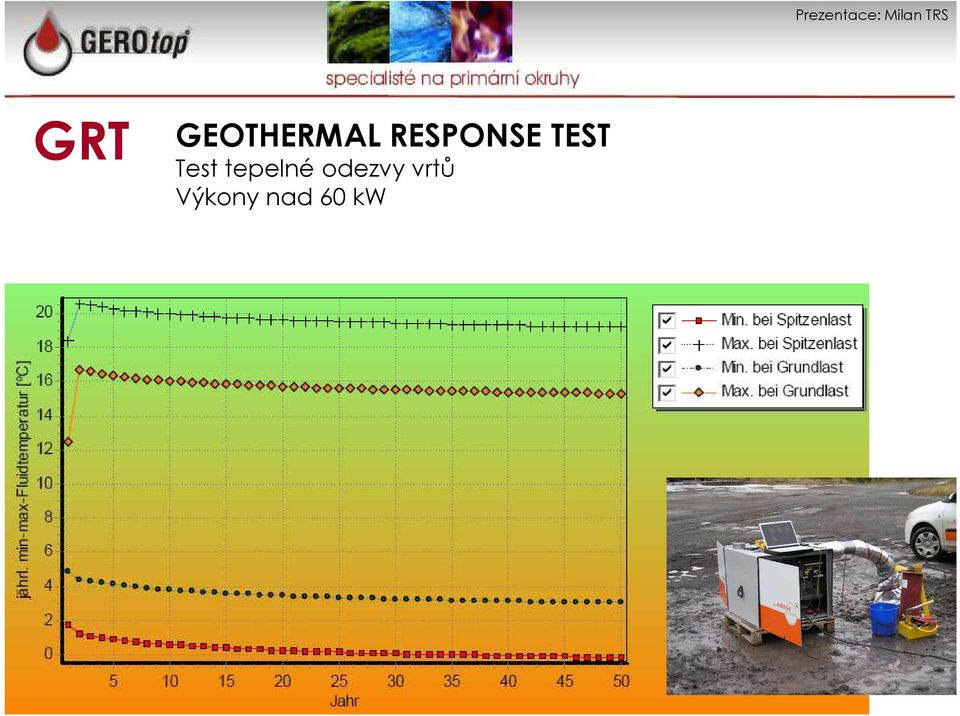

20 Prezentace: Milan TRS GRT GEOTHERMAL RESPONSE TEST Test tepelné odezvy vrtů Výkony nad 60 kw

21 Vzájemné ovlivňování vrtů v čase Prezentace: Milan TRS

22

23

24 Prezentace: Milan TRS Hrdlo vrtu pro TČ možnost redukování HOSE GEROtherm redukce počtu větví 2x 32 / 1x 40

25 PRŮVODCE SYSTÉMEM GEROTHERM PAK sběrné jímky PAK 92 mini PAK 90 PAK 125 PAK 160 maxi Nově u všech variant systémová víka až do 25 tun zátěže

26 PRŮVODCE SYSTÉMEM GEROTHERM PAK PAK EASY PAK COMPACT sběrné jímky PAK SMALL PAK LARGE PAK XL

27 Praktická řešení PRŮVODCE SYSTÉMEM GEROTHERM

28 Průchodky PRŮVODCE SYSTÉMEM

29 PRŮVODCE SYSTÉMEM GEROTHERM

30 Atypická řešení PRŮVODCE SYSTÉMEM GEROTHERM

31 PRINCIP ENERGETICKÝCH ZÁKLADŮ ENERGETICKÉ ZÁKLADY BUDOV, ENERGETICKÉ PILOTY, ZÁKLADOVÁ DESKA, MILÁNSKÉ STĚNY Akumulace tepla nebo chladu do betonových prvků základů budov Je nutný režim topení / chlazení

32 ENERGETICKÉ ZÁKLADY PŘÍPRAVNÉ PRÁCE ENERGETICKÉ ZÁKLADY BUDOV, ENERGETICKÉ PILOTY, ZÁKLADOVÁ DESKA, MILÁNSKÉ STĚNY Prvotní úvaha zda má smysl uvažovat o využití Konzultace se statikem a projektantem budovy Modelace a simulace energetického potenciálu základů Projekty Technická podpora na stavbě Speciální trubní systém s odolností GEROtherm PE-GT-X

33 KONSTRUKCE ENERGETICKÝCH PILOT ARMOKOŠ PILOTY VYBAVENÍ Armokoš Ø Trubní materiál PE-GT-XC Různé způsoby instalace Tlakovací sestava

34 REFERENCE VYUŽITÍ ENERGETICKÝCH ZÁKLADŮ V ČR ENERGETICKÉ ZÁKLADY U OBJEKTU AZ TOWER Lokalita: Brno Využití základové desky a pilot Topení / chlazení Pokrytí 10% potřeby tepla / chladu Celková potřeba 2 MW

35 REFERENCE VYUŽITÍ ENERGETICKÝCH ZÁKLADŮ V ČR ENERGETICKÉ ZÁKLADY U OBJEKTU LOFT 12 Lokalita: Praha Využití základové desky a pilot Topení / chlazení Celková potřeba 120 kw

36 ENERGETICKÉ ZÁKLADY U OBJEKTU LOFT 12 REFERENCE VYUŽITÍ ENERGETICKÝCH ZÁKLADŮ V ČR

37 REFERENCE VYUŽITÍ ENERGETICKÝCH ZÁKLADŮ V ČR ENERGETICKÉ ZÁKLADY U OBJEKTU SPORTOVNĚ UBYTOVACÍ KOMPLEX JIRÁSKOVO NÁBŘEŽÍ Lokalita: České Budějovice Využití pilot Topení / chlazení Pokrytí 100% potřeby tepla / chladu Celková potřeba 80 kw

38 REFERENCE VRTŮ PRO TČ V ČR REVITALIZACE HOTELU KRASKOV Lokalita: Třemošnice 10 vrtu do hloubky 150 m ZPK 3500 m 2 Vytápění / chlazení

39

40 REFERENCE VRTŮ PRO TČ V ČR NADACE PARTNERSTVÍ - ÚDOLNÍ 33 Lokalita: Brno Vytápění / chlazení Původní návrh 1x 100m + 9x 129m Celkem 1.261m Optimalizace 1x 100m + 7x 115m Celkem 905m Úspora 356m

41 NADACE PARTNERSTVÍ - ÚDOLNÍ 33 REFERENCE VRTŮ PRO TČ V ČR

42 ALTERNATIVNÍ VYUŽITÍ TEPELNÝCH ČERPADEL ZEMĚ - VODA ODBĚR ENERGIE Z KANALIZAČNÍHO SYSTÉMU ZŠU Na Popelce

43 ALTERNATIVNÍ VYUŽITÍ TEPELNÝCH ČERPADEL ZEMĚ - VODA VODNÍ PLOCHY A TOKY JAKO ZDROJ ENERGIE Nepřímý odběr energie Nevyžaduje povolení nakládání s vodami Vysoká ekonomika žádné výkopové práce

44 ALTERNATIVNÍ VYUŽITÍ TEPELNÝCH ČERPADEL ZEMĚ - VODA ZEMNÍ PLOŠNÝ KOLEKTOR ALTERNATIVNÍ APLIKACE Hala POTTINGER Vodňany Trubní kolektor 15 km d32 v základové desce Kolektor pod fotbalovým hřištěm Myjava

45 Pár fotografií z praxe

46 Vidíte nějakou chybu na instalaci?

47 Vidíte nějakou chybu na instalaci?

48 Jaké materiály jsou v primárním okruhu vhodné a vydrží NE! PPR, železo, nevhodné armatury ANO! PE, nerez, mosaz, měď

49 Nemrznoucí kapalina a její životnost NE! nevhodné armatury, mechanické a jiné nečistoty ANO! čistota systému

50 Dramaticky poddimenzované vrtné pole

51 Kondenzování vzdušné vlhkosti ve vytápěných prostorách

52 Děkuji za Vaši pozornost Milan Trs GEROtop spol. s r.o. Kateřinská LIBEREC GEROtop spol. s r.o. Kateřinská PRAHA GEROtop spol. s r.o. Kovová BRATISLAVA
