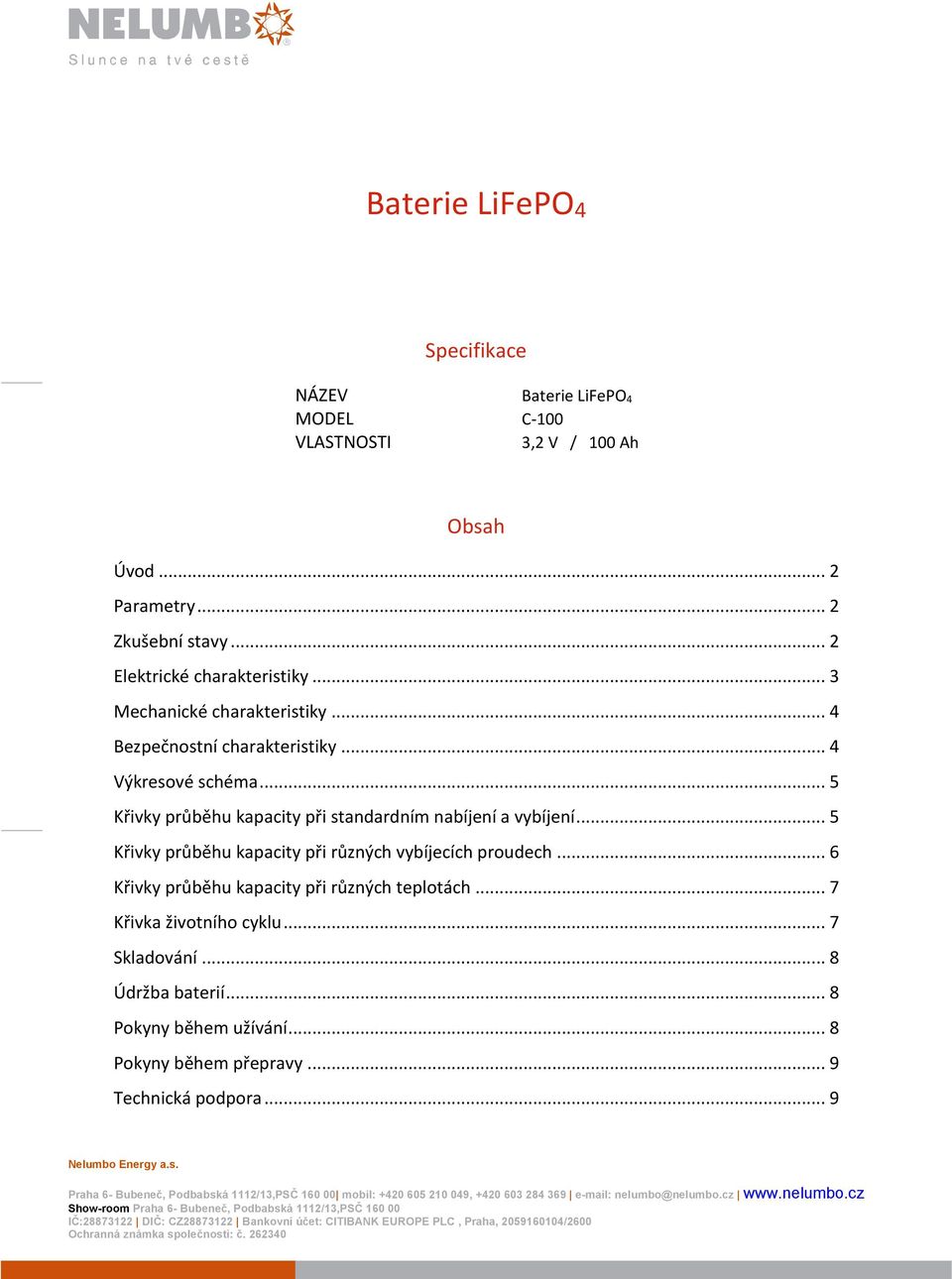

1 Baterie LiFePO 4 Specifikace NÁZEV Baterie LiFePO 4 MODEL C-100 VLASTNOSTI 3,2 V / 100 Ah Obsah Úvod... 2 Parametry... 2 Zkušební stavy... 2 Elektrické charakteristiky... 3 Mechanické charakteristiky... 4 Bezpečnostní charakteristiky... 4 Výkresové schéma... 5 Křivky průběhu kapacity při standardním nabíjení a vybíjení... 5 Křivky průběhu kapacity při různých vybíjecích proudech... 6 Křivky průběhu kapacity při různých teplotách... 7 Křivka životního cyklu... 7 Skladování... 8 Údržba baterií... 8 Pokyny během užívání... 8 Pokyny během přepravy... 9 Technická podpora... 9

2 Úvod Tato specifikace popisuje vlastnosti a požadavky na provoz, přepravu, skladování a dobíjecí baterií LiFePO4. Nezodpovídáme za žádné vzniklé škody nebo závazky, pokud nebyla provedena instalace, používání a údržba výrobku v přísném souladu s touto specifikací. Parametry Bod Položka Jednotka Hodnota Poznámka 1.1 Nominální kapacita Ah 100,0 Kapacita podle normovaného vybíjení a nabíjení. 1.2 Nominální napětí V 3,2 / 1.3 Způsob nabíjení / CC/CV / 1.4 Maximální napětí V 3,65 / 1.5 Minimální napětí V 2,5 / 1.6 Proud při rychlém nabíjení A 33,3 / 1.7 Proud při rychlém vybíjení A 50,0 / 1.8 Standardní nabíjecí proud A 33,3 / 1.9 Standardní vybíjecí proud A 33,3 / 1.10 Maximální provozní vybíjecí proud A 200,0 / 1.11 Maximální špičkový vybíjecí proud A 500,0 < 10s 1.12 Kapacita při vybíjení 3C Ah 90 90% hodnoty kapacity 1.13 Hmotnost g 3200±50 / 1.14 Impedance mω < 1 Při plném nabití 1.15 Rozměry (D Š V) mm Viz. pozn. (161±2) (52±2) (274±2) 1.16 Objemová hustota výkonu Wh/dm 3 152,2 / 1.17 Hmotnostní hustota výkonu Wh/Kg 113,4 / 1.18 Provozní teplota okolí při nabíjení C 0 45 / 1.19 Provozní teplota okolí při vybíjení C / 1.20 Teplota skladování 1 měsíc C / 1.21 Teplota skladování 3 měsíce C / 1.22 Teplota skladování 6 měsíců C / 1.23 Atmosférický tlak kpa / 1.24 Relativní vlhkost % / Zkušební stavy Standardní nabíjení Nabíjení konstantním proudem 1/3 C, při teplotě 20 ± 5 C, až do dosažení hraničního nabíjecího napětí (3,65 V), poté nabíjení konstantním napětím až do dosažení nabíjecího proudu < 0,01 C. Standardní vybíjení Vybíjení konstantním proudem 1/3 C, při teplotě 20 ± 5 C, až do dosažení hraničního vybíjecího napětí (2,5 V). Standardní testovací prostředí Teplota: 15 C 25 C Relativní vlhkost: 25 % 85 % Atmosférický tlak: 86 kpa 106 kpa 2

3 Elektrické charakteristiky Bod Položka Testovací metoda Technické požadavky 2.1 Nominální kapacita Po standardním nabití dojde k ustálení baterie na dobu 1 hodiny. Při teplotě 20±5 C dojde ke standardnímu vybíjení do napětí 2.5 V za 100,0 Ah 2.2 Schopnost vybíjení při vysokém proudu 2.3 Schopnost vybíjení při nízkých teplotách 2.4 Schopnost vybíjení při vysokých teplotách 2.5 Schopnost uchování energie účelem stanovení nominální kapacity. Po standardním nabití je baterie na hodinu odpojena při teplotě 20±5 C a následně vybíjena konstantním proudem 3 C (3 x kapacita baterie) až do hodnoty minimálního napětí. Baterie ponechána při teplotě -20±2 C po dobu 20 hodin po předchozím nabití při standardních podmínkách. Měření doby vybíjení při zatížení konstantním proudem 1/3 C až do hodnoty minimálního napětí. Poté baterie ponechána při teplotě 20±5 C po dobu 2 hodin, při které probíhá pozorování vyhodnocovaných stavů. Baterie ponechána při teplotě 55±2 C po dobu 5 hodin po předchozím nabití při standardních podmínkách. Měření doby vybíjení při zatížení konstantním proudem 1/3 C až do hodnoty minimálního napětí. Poté baterie ponechána při teplotě 20±5 C po dobu 2 hodin, při které probíhá pozorování vyhodnocovaných stavů. Po nabití při standardních podmínkách baterie ponechána bez používání po dobu 30 dní. Poté měření doby vybíjení při zatížení konstantním proudem 1/3 C až do hodnoty minimálního napětí. 2.6 Životní cyklus Nabíjení konstantním proudem 1/3 C, při teplotě 20 ± 5 C, až do dosažení maximálního napětí (3,65 V), poté nabíjení konstantním napětím až do dosažení nabíjecího proudu < 0,01 C. Po 10 minutách zahájeno vybíjení při zatížení konstantním proudem 1/3 C až do hodnoty minimálního napětí. Po dalších 10 minutách se proces opakuje až do dosažení kapacity baterie 80%. Doba vybíjení by neměla klesnout pod 18 minut. Nedochází ke změně vlastností a k výbuchu. Doba vybíjení by neměla klesnout pod 126 minut. Nedochází ke změně vlastností a k výbuchu. Doba vybíjení by neměla klesnout pod 171 minut. Nedochází ke změně vlastností a k výbuchu. Doba vybíjení by neměla klesnout pod 144 minut. Po dosažení 1500 cyklech je kapacita baterie 80Ah. 3

4 Mechanické charakteristiky Bod Položka Testovací metoda Technické požadavky 3.1 Pádová zkouška Po standardním nabití provedena simulace pádu z výšky 1,5 m na dřevěnou desku o tloušťce 20 mm ve směru všech tří na sebe kolmých stran. Celkem tedy 6 simulovaných pádů. Během testu jsou sledovány změny napětí a teploty. 3.2 Tlaková zkouška Po standardním nabíjení došlo k ustálení a) Směr tlaku ve směru svislém k polárním deskám. b) Tlak na plochu 20cm 2. c) Trvání zkoušky až do porušení obalu baterie a vzniku vnitřního zkratu (napětí 0 V). Během testu jsou sledovány změny napětí a teploty. 3.3 Zkouška vniknutí nástrojem Po standardním nabíjení došlo k ustálení Poté proniknutí jehly o průměru 3 8 mm rychlostí mm/s do elektrody baterie za vysoké teploty. (jehla je ponechána v baterii). Během testu jsou sledovány změny napětí a teploty. 3.4 Teplotní zkouška Baterie vložena do pouzdra o konstantní teplotě 85 ± 2 C po dobu 120 minut. Během testu jsou sledovány změny vzhledu, napětí a teploty. Bezpečnostní charakteristiky Nedochází k úniku tekutin, vzniku kouře a k výbuchu. Nedochází k výbuchu a vzniku požáru (porušení a únik tekutin možný). Nedochází k výbuchu a vzniku požáru (porušení a únik tekutin možný). Nedochází k výbuchu a vzniku požáru (porušení a únik tekutin možný). Bod Položka Testovací metoda Technické požadavky 4.1 Chování při zkratu 4.2 Chování při extrémním přebíjení Po standardním nabíjení došlo k ustálení Poté zkratování kladného a záporného pólu baterie po dobu 10 minut (odpor při zkratu je 20mΩ). Během testu jsou sledovány změny teploty, proudu a napětí. Po standardním nabíjení došlo k ustálení Poté nabíjení baterie proudem 3 C do napětí 10 V. Během testu jsou sledovány změny teploty, proudu a napětí. Nedochází k úniku tekutin, vzniku kouře a k výbuchu. Nedochází k úniku tekutin, vzniku kouře a k výbuchu. 4

5 4.3 Chování při extrémním vybíjení Po standardním nabíjení došlo k ustálení Poté vybíjení baterie proudem 1/3 C do napětí 0 V. Během testu jsou sledovány změny teploty, proudu a napětí. Výkresové schéma Nedochází k výbuchu, úniku kapalin a vzniku požáru. Křivky průběhu kapacity při standardním nabíjení a vybíjení 5

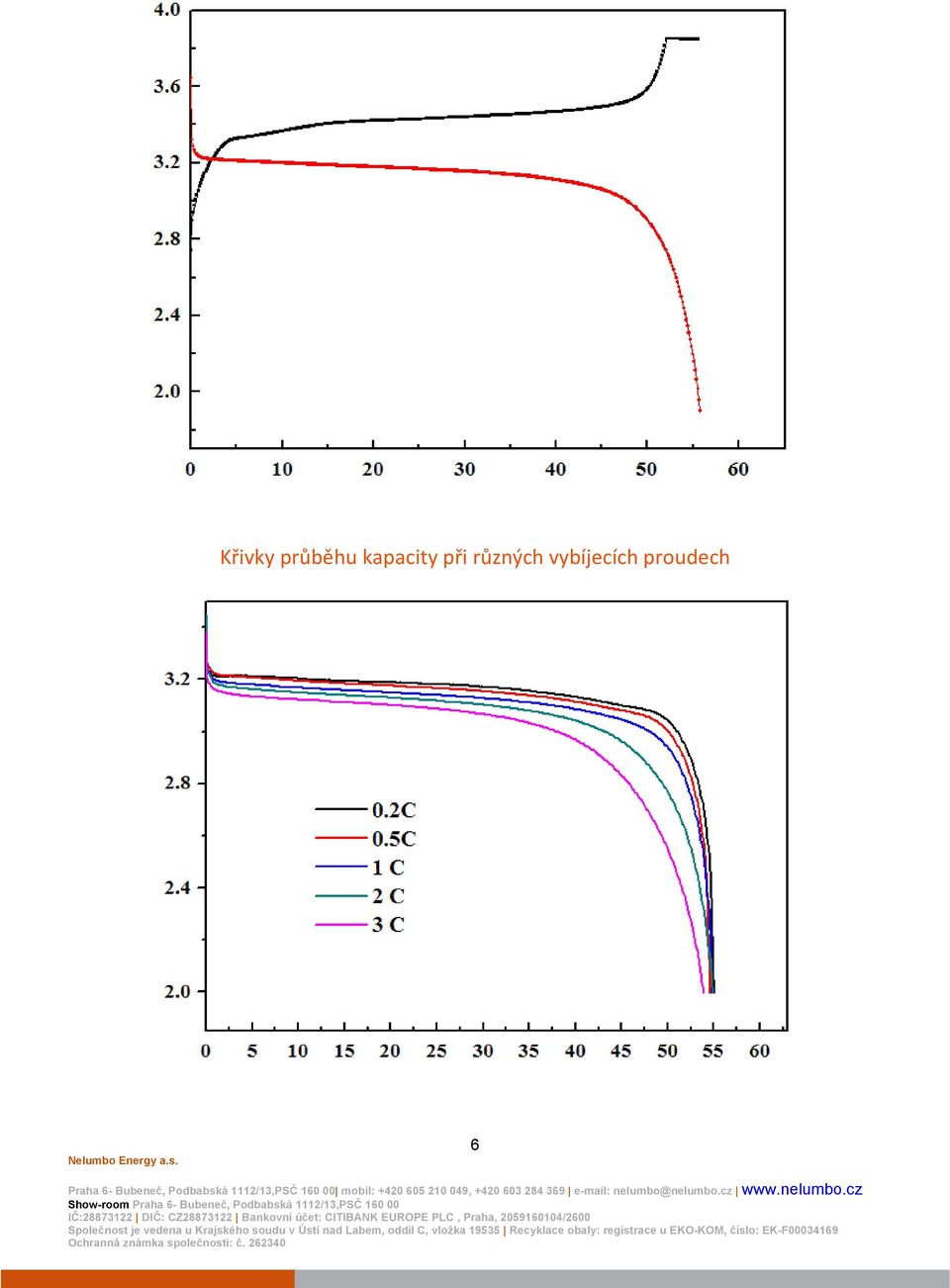

6 Křivky průběhu kapacity při různých vybíjecích proudech 6

7 Křivky průběhu kapacity při různých teplotách Křivka životního cyklu 7

8 Skladování Skladujte baterie ve vnitřních prostorech. Prostor pro skladování baterií musí vykazovat následující vlastnosti: teplota prostředí 5 C 35 C, relativní vlhkost 75 %, místnost musí být čistá, suchá a dostatečně větraná. Zabraňte kontaktu s korozivními látkami. Baterie udržujte mimo dosah ohně a vysokých teplot a ve stavu nabití v rozsahu 50 % až 60 %. Zabraňte vybíjení baterií během skladování a preventivně provádějte nabíjení 1x za 3 měsíce. Údržba baterií (1) Ujistěte se, že před prvním použitím bude nová baterie plně nabita. Baterie dosáhne své maximální kapacity po 3 až 5 cyklech plného nabití a vybití. (2) Baterie by měla být používána ve větraném a suchém prostředí mimo dosah ohně. (3) Pro dosažení standardních vlastností je nejvhodnější pracovní rozsah teplot 15 C až 40 C. (4) V žádném případě nezkratujte bateriový okruh v místech výstupů (katoda a anoda). (5) Neumývejte vnější plášť baterie vodou ani čisticími prostředky. V případě požáru upřednostňujte práškové hasicí přístroje před CO 2. (6) Poškozené baterie, prosím, předejte firemnímu servisnímu středisku nebo spolupracující organizaci k řádné likvidaci. Pokyny během užívání V případě úniku tekutin, zvýšení teploty, požáru nebo snížení výkonu již baterii nepoužívejte. S novými bateriemi zacházejte podle následujících pokynů. Naše společnost nenese žádnou zodpovědnost za nesprávnou manipulaci, která není v souladu s těmito pokyny. (1) Manipulaci provádějte opatrně a bez otřesů. (2) Chraňte baterie před možností vzniku neočekávaného zkratu vodou, tekutinou, vlhkostí nebo jiným vodivým způsobem. (3) Nabíjejte baterie pouze vhodnou nabíječkou pro LiFePO4 baterie. (4) Nepokoušejte se rozebírat baterie. Při této činnosti může dojít k vnitřnímu zkratu a způsobit tak neočekávané reakce vnitřního materiálu jako je například požár nebo výbuch baterie. Při takovéto činnosti může také dojít k úniku elektrolytu, který nepříznivě působí na lidské zdraví. Pokud jsou elektrolytem zasaženy oči nebo pokožka, ihned opláchněte postižené místo čistou vodou a okamžitě vyhledejte lékaře. (5) V žádném případě nevhazujte baterie do otevřeného ohně. (6) V případě poškození baterie nebo zpozorování uniku elektrolytu či jiné abnormality, již tuto baterii nepoužívejte. V případě úniku elektrolytu dbejte na zabránění kontaktu s ohněm z důvodu nebezpečí výbuchu. Poškozené baterie, prosím, předejte firemnímu servisnímu středisku nebo spolupracující organizaci k řádné likvidaci. (7) Baterie by měla být instalována odbornou osobou. Není možná neodborná manipulace s baterií nebo její výměna. V takovém případě naše společnost nenese zodpovědnost za způsobené škody. 8

9 Pokyny během přepravy (1) Baterie je možné přepravovat automobilovou, železniční i leteckou dopravou. Během přepravy je nutné zabránit přímému působení slunečního záření, deště a silných otřesů. (2) Baterie musí být umístěna v nevodivém obalu a při přepravě označena jako křehká zásilka. (3) Baterie není možné umisťovat vzhůru nohama a to ani během přepravy. Na toto je nutné při přepravě upozornit vhodným piktogramem. (4) S baterií manipulujte opatrně, neházejte s ní a zabraňte nárazům. (5) Nepokládejte žádné těžké předměty na baterie. (6) Nepřepravujte ani neskladujte baterie společně s hořlavými a výbušnými materiály nebo předměty s ostrými hranami. (7) Vnější obal musí být označen tak, aby bylo zřejmé, že je nutné zásilku udržovat mimo dosah vlhkosti, vody a ohně. Technická podpora Jakékoliv nezodpovězené otázky v této specifikaci Vám rádi zodpovíme na adrese: NELUMBO Energy a.s., U Vodárny 277, Otvice, Česká republika / Tel: / nelumbo@nelumbo.cz / / 9
