2 Voda a její Hranice Ing. Petra Konečná petra.konecna@ .cz

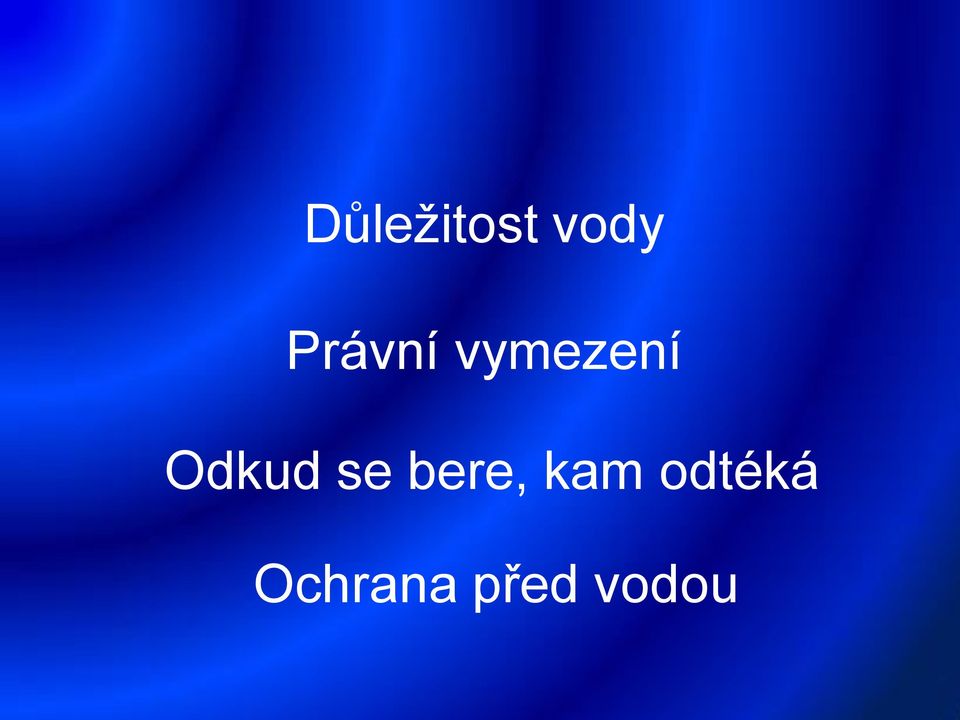

3 Důležitost vody Právní vymezení Odkud se bere, kam odtéká Ochrana před vodou

4 Důležitost vody ¾ zemské plochy Nezbytná pro život rostlin a živočichů Nezbytná pro člověka Nedílnou součástí mnoha technologických procesů Denní spotřeba v Evropě je 125 l/osobu/den Regiony ve světě s nedostatkem pitné vody

5 Právní vymezení Zákon č. 254/2001 Sb., o vodách a o změně některých zákonů (vodní zákon), v platném znění Nejdůležitější právní předpis 8 hlav Doplňující vyhlášky, nařízení Zákon č. 274/2001 Sb., o vodovodech a kanalizacích pro veřejnou potřebu z o změně některých zákonů (zákon o vodovodech a kanalizacích), v platném znění

6 Právní vymezení Obecné pojmy: povrchová, podzemní voda útvary povrchových a podzemních vod vodní zdroj nakládání s vodami povodí Jaké mám práva a povinnosti? právo odebírat vodu bez povolení (obecné nakládání), s povolením odvádění a čištění odpadních vod Další možnosti využívání vody

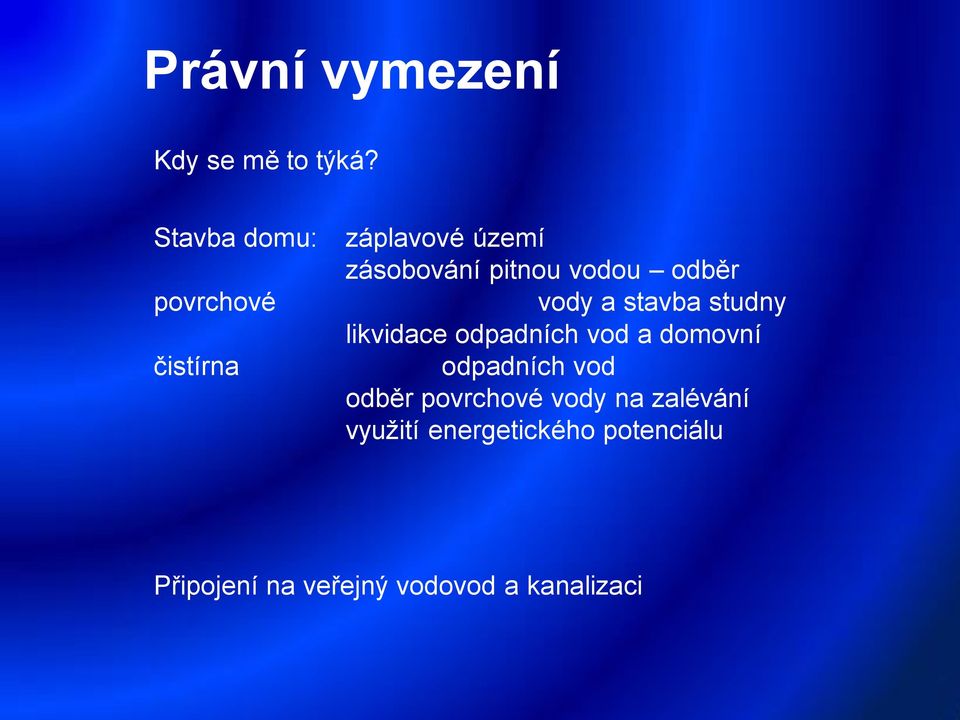

7 Právní vymezení Kdy se mě to týká? Stavba domu: povrchové čistírna záplavové území zásobování pitnou vodou odběr vody a stavba studny likvidace odpadních vod a domovní odpadních vod odběr povrchové vody na zalévání využití energetického potenciálu Připojení na veřejný vodovod a kanalizaci

8 Právní vymezení Zákon o vodovodech a kanalizacích Oprávnění k provozování vodovodu a kanalizace Povinnosti provozovatele veřejného vodovodu a kanalizace Jakost pitné vody Přípustné znečištění odváděných odpadních vod Měření dodávané a odváděné vody Výpočet výše vodného a stočného Technické požadavky na vodovody a kanalizace Ochranná pásma vodovodu a kanalizace Přestupky fyzických osob, správní delikty právnických a fyzických podnikajících osob

9 Vodovodní síť Provozovatel je společnost Vodovody a kanalizace Přerov, a.s. Zdroje pitné vody na Hranicku a Přerovsku Tovačovské jezero I a II prameniště Peklo (Skupinový vodovod Podhoří) prameniště Lhotka (Střítež a Velká) prameniště Ústí (skupinový vodovod Záhoří) vodárenská nádrž Potštát skupinový vodovod Potštát Dodávka vody pro skupinový vodovod Bělotín Hranice - Lipník z Ostravského oblastního vodovodu Další vodovody a zdroje podzemní vody jsou v majetku a správě jednotlivých obcí

10 Vodovodní síť

11 Úprava vody Voda na Hranicku je podzemní a voda odebíraná z VD Kružberk Vodu je nutno upravit pomocí činidel zbavit nežádoucích látek, filtrací přes pískové filtry odstranit vločky, zajistit nezávadnost chlorování, desinfekce UV zářením

12

13 Distribuce vody Upravená voda je vedena tlakově zásobovacím řadem k vodojemům Vodojem slouží k zadržení vody a její další distribuci k odběratelům, vyrovnává okamžitou poptávku po vodě Rozvodné (zásobovací) řady návrh se řídí normami ČSN a technickými výpočty potřeba vody domácností potřeba vody občanská vybavenost potřeba vody průmysl požární voda

14 Distribuce vody Rozvodná síť uložení v chodnících, komunikacích napojení jednotlivých domovních přípojek vždy přes uzávěr, šoupě (viditelné na povrchu terénu) osazení hydranty dle normy co m dle typu zástavby Kvalita vody musí být zaručena na konci distribuční sítě Vlivem stáří materiálu, doby zdržení v potrubí, vnitřnímu povrchu může docházet ke snížení kvality distribuované vody Snaha o návrhy cirkulace vody v potrubí Domovní přípojky část potrubí od vodovodního řadu k rozvodnému systému uvnitř objektu (není již majetkem provozovatele vodovodní sítě)

15 Distribuce vody

16 Distribuce vody

17 Časté omyly a nepravdy o pitné vodě vidím ve sklenici s vodou chlor z pet lahve je lepší a kvalitnější Jak šetřit vodu Kapající kohoutek l/den Protékající WC l/den Balená x z kohoutku Cena za litr 5 korun, 6 haléřů Zdravotní nezávadnost Čerstvost a skladování Náročnost na výrobu, přepravu

18 Ostravský oblastní vodovod tis.m3/rok Parametr Značka Jednotka Průměr Limit Barva Pt mg/l 7,4 20 Zákal ZFn 0,86 5 Acidobazická reakce ph 7,61 6,5-9,5 Vápník a hořčík (tvrdost) Ca + Mg mmol/l 1,07 2,0-3,5 Železo Fe mg/l 0,15 0,2 Amonné ionty NH4+ mg/l <0,030 0,5 Dusičnany NO3- mg/l 5,8 50 Dusitany NO2- mg/l <0,004 0,5 Sírany SO42- mg/l Chloridy Cl- mg/l 13,8 100 Chemická spotřeba O2 manganistanem CHSK Mn mg/l 1,5 3,0

19 Odvádění vody Povinnost likvidovat splaškové vody z každé domácnosti a z objektu, kde dochází k jejich vzniku Není-li veřejná kanalizace likvidace do jímky na vyvážení, nebo domovní čistírna odpadních vod Povinnost napojit se na veřejnou kanalizaci je dána stavebním zákonem Připojení přes přípojky, nejlépe v kanalizační šachtě

20 Odvádění vody Rozdělení kanalizace: Jednotná odvádí splaškovou vodu a vodu dešťovou výhody z objektu jedna přípojka, jedna trasa potrubí v zemi nevýhody nutno dimenzovat větší profily, naředění splaškových vod Oddílná odvádění vod zvlášť výhody dešťové vody mohu využívat na závlahu, nedochází k negativnímu ředění splašků nevýhody nutno rozdělení v rámci napojených objektů, nutnost dvou tras

21 Odvádění vody Rozdělení kanalizace: Gravitační voda je odváděna díky gravitaci, potrubí je ve spádu dle norem a technických výpočtů, menší provozní nároky na vstupy energií, jednodušší obsluha a čištění dá se použít jen tam, kde to umožní terén Tlaková menší profily potrubí, voda proudí pod tlakem, nesmí dojít k mísení se vzduchem, vyšší nároky na vstupy energií

22 Odvádění vody

23 Odvádění vody

24 Odvádění vody Objekty na kanalizaci: šachty navrhují se v místech lomů trasy, v místech změny spádu, při napojení přípojky, dle normy max ve vzdálenosti 50m v intravilánu a 100m v extravilánu spadiště místo pro překonání výškového rozdílu potrubí, náročné na technické provedení shybka technické zařízení pro převod splašků pod vodním tokem odlehčovací komora zařízení pro redukci dešťových vod a jejich následné odvedení do vodního toku dešťová nádrž slouží k zachycení dešťové vody a ta je po skončení deště opět odvedena kanalizací

25 Odvádění vody

26 Odvádění vody

27 Odvádění vody Kvalita odpadní vody podléhá zákonu o vodovodech a kanalizacích a příslušným vyhláškám, překračuje-li povolené hodnoty ukazatelů je třeba ji předčistit Do kanalizace je zakázáno dávat odpad ve smyslu zákona o odpadech problém používání drtičů odpadů v domácnostech Dále je zakázáno do kanalizace dávat: Biologický odpad Hygienické potřeby Chemikálie Nebezpečné látky

28 Čištění vody Objekty nenapojené na kanalizaci Jímky na vyvážení dle velikosti zdroje je navržena jímka, pravidelně vyvážet na čistírny odpadních vod (není možné rozvážet obsah jímek na pole) Čistírny odpadních vod pro individuální použití (domovní) fungují na stejném principu jako velké čistírny; není zde ale možnost regulace výkonu a ovlivnění procesu čistění Vyžadují pravidelnou údržbu, používané bakterie jsou náchylné k vyhubení (problém používání desinfekčních prostředků na bázi chlóru v domácnostech)

29 Čištění vody

30 Čištění vody

31 Čištění vody Čistírny odpadních vod V majetku jednotlivých podniků, obcí nebo vodárenských společností Rozlišují se podle návrhového přitékajícího znečištění EO = ekvivaletné obyvatel, množství znečištění vyprodukované jedním člověkem za den, znečištění EO = 60 g/obyv/den 5 až 50 EO domovní Do 500 EO pro malé zdroje znečištění, balené EO komunální ČOV pro menší a střední zdroje Nad 2000 EO čistírny pro větší města a zdroje znečištění

32 Čištění vody Primární stupeň čištění mechanické odstranění znečištění Česle zařízení na zachycení hrubých plovoucích nečistot (větve, listí, nerozložené zbytky jídla), shrabky stírány ručně nebo mechanicky - jedná se o vertikální nebo naklonění ocelové tyče s velikostí průlin 1 20 cm Lapák písku zachycuje písek, kamínky, další hrubé neplovoucí znečištění, odčerpávání kalovým čerpadlem Lapáky tuků a plovoucích nečistot prostor pro zpomalení proudění vody, umožnění vznosu lehčích částic a zabránění jejich následnému odtoku

33 Čištění vody

34 Čištění vody Primární stupeň čištění mechanické odstranění znečištění Usazovací nádrž kruhová nebo pravoúhlá nádrž, přítok vody přes uklidňovací zařízení Díky gravitaci dochází k sedání těžších částic kal Kal směs bakterií, které se živí znečištěním v odpadní vodě, rychle se množí a při spotřebování znečištění hynou Kal je ze dna nádrže odtahován čerpadly Voda odtéká přes přepadový žlab

35 Čištění vody

36 Čištění vody

37 Čištění vody Sekundární stupeň čištění biologické odstranění znečištění Princip odstranění znečištění pomocí rozpuštěného kyslíku (oxická oblast), pomocí dusíkatých a dusičnanových dusíků (anoxická oblast) a pomocí samotných organických látek (anaerobní část) Dochází k tomu v tzv. aktivačních nádržích Návrh závisí na přitékajícím znečištění, kombinují se jednotlivé procesy mezi sebou Voda dále teče do dosazovací nádrže, odsazení aktivovaného kalu Odtok do recipientu

38 Čištění vody

39 Čištění vody Parametr požadované hodnoty na odtoku z ČOV (v mg/l) do 50 EO EO EO CHSKCr BSK NL N-NH Ncelk Pcelk

40 Čištění vody Kalové hospodářství nedílná součást čistíren, je třeba se o něj dobře starat, podílí se na procesu čištění Plyn vzniká vyhníváním přebytečného kalu Problematika provozu nerovnoměrnost množství a znečištění přitékající vody Obnova čistíren technologie byla zastaralá; díky dotacím se opravily velké čistírny, v dnešní době již jdou na opravu peníze vzniklé provozem čistírny

41 Čištění vody

42 Čištění vody

43 Čištění vody

44 Ochrana před vodou Povodeň - extrémní projev srážko-odtokového procesu, který je přirozenou součástí přírodního prostředí a krajiny Problém stanovení velikosti záplavy Množství vody Q n-leté vyskytující se 1x za 5, 10, 25, 50 a 100 let Ucelená řada měření neexistuje Dříve ochrana před povodněmi opomíjena rozvoj obcí a měst podél vodních toků, napřimování toků a zrychlený odtok vody z povodí Na základě povodní v roce 1997 stanovení záplavového území

45 Ochrana před vodou

46 Ochrana před vodou

47 Ochrana před vodou Stupně povodňové aktivity I. stupeň bdělost II. stupeň pohotovost III. stupeň ohrožení Vyhlašuje příslušná povodňová komise obce s rozšířenou působností Činnost komise stanovena Vodním zákonem a povodňovým plánem každé obce Informace se získává na základě průtoků v měrném místě koryta vodního toku

48 Ochrana před vodou Stanice: LG Teplice nad Bečvou Tok: Bečva Povodně 1. stupeň povodňové aktivity: 260 [cm] 2. stupeň povodňové aktivity: 330 [cm] 3. stupeň povodňové aktivity: 400 [cm] 3. stupeň povodňové aktivity ( extrémní 639 [cm] (Q50) povodeň): Sucho: Q355: 1,5 [m 3.s -1 ] N-leté průtoky [m 3.s -1 ] Q1 Q2 Q5 Q10 Q20 Q50 Q Historické povodně (3 nejvyšší zaznamenané po dobu pozorování) [m 3.s -1 ] N ~ > [m 3.s -1 ] N ~ < ,4 [m 3.s -1 ] N ~ 5

49 Ochrana před vodou V současné době aktuální a stěžejní vodohospodářský problém Soubor opatření, která povedou k zamezení a předcházení škod při povodních zejména na životech a majetku, na životním prostředí Opatření provádět systematickou prevencí, zvyšováním retenční schopnosti krajiny a ovlivňováním průběhu povodní

50 Ochrana před vodou Opatření navržená a prováděná v našem regionu Strategie ochrany před povodněmi pro území České republiky - dokument pro prevenci před povodněmi, na základě analýz povodní a dle zkušeností ze zahraničí - základ pro rozhodování veřejné správy pro výběr opatření, pro rozvoj území

51 Ochrana před vodou Opatření navržená a prováděná v našem regionu Zásady strategie: preventivní opatření před povodněmi jsou nejefektivnější formou ochrany na realizaci opatření se musí podílet vlastníci i správci nemovitostí pro efektivní ochranu je třeba nalézt vhodnou kombinaci opatření v krajině, která zvyšuje přirozenou akumulaci vody a technických opatření k ovlivnění povodňových průtoků preventivní opatření je nutné uplatňovat systémově v ucelených povodí s ohledem na provázání vlivu jednotlivých opatření podél vodních toků vzhledem k finanční náročnosti je zabezpečení účinné ochrany před povodněmi víceletý proces

52 Ochrana před vodou Opatření navržená a prováděná v našem regionu Koncepce řešení: Technická norma vodního hospodářství Programy prevence před povodněmi Povodňové plány Podklady: Mapové, hydrologické, projekční Podklady od správců toků, Olomouckého kraje a jednotlivých ORP

53 Ochrana před vodou Opatření navržená a prováděná v našem regionu Navržená řešení: Zkapacitnění toku Vybudování suchých poldrů tok Velička, Osek, Rybáře, Teplice Od roku 1999 jsou zpracovávány různé studie a variantní řešení Vždy se navrhuje suchá nádrž Teplice, v kombinaci se zkapacitněním toku, nebo menší obměny návrhu Odhad nákladů jednotlivých variant řešení 1. Velká nádrž Teplice mil.kč Poldr Teplice mil.kč Poldry Teplice, Hranice, Osek mil.kč Bečva zkapacitnění toku mil.kč Poldr Teplice + lokální opatření mil.kč 2 700

54 Ochrana před vodou Opatření navržená a prováděná v našem regionu

55 Ochrana před vodou Opatření navržená a prováděná v našem regionu

56 Ochrana před vodou Opatření navržená a prováděná v našem regionu

57 Ochrana před vodou Opatření navržená a prováděná v našem regionu

58 Ochrana před vodou Opatření navržená a prováděná v našem regionu Technické parametry poldru Max. výška zemní hráze m 12,5 Objem zemní hráze mil.m Max. retenční hladina m.n.m. 264,0 Zatopená plocha při max. hladině ha 602 Retenční objem při max. hladině mil.m3 35,0 Zachycování průtoků nad m3.s 1 650X Počet dotčených pozemků ks 1963 X Průtok odpovídá dvacetileté povodni Q20

59 Ochrana před vodou

60 Ochrana před vodou

61 Ochrana před vodou Opatření navržená a prováděná v našem regionu Foto povodně, led na Bečvě

62 Ochrana před vodou

63 Ochrana před vodou

64 Děkuji za pozornost
