Technické podmínky vtláčení biometanu do DS a připojování bioplynových stanic. DSO_TX_B03_07_01 Účinnost od:

Transkript

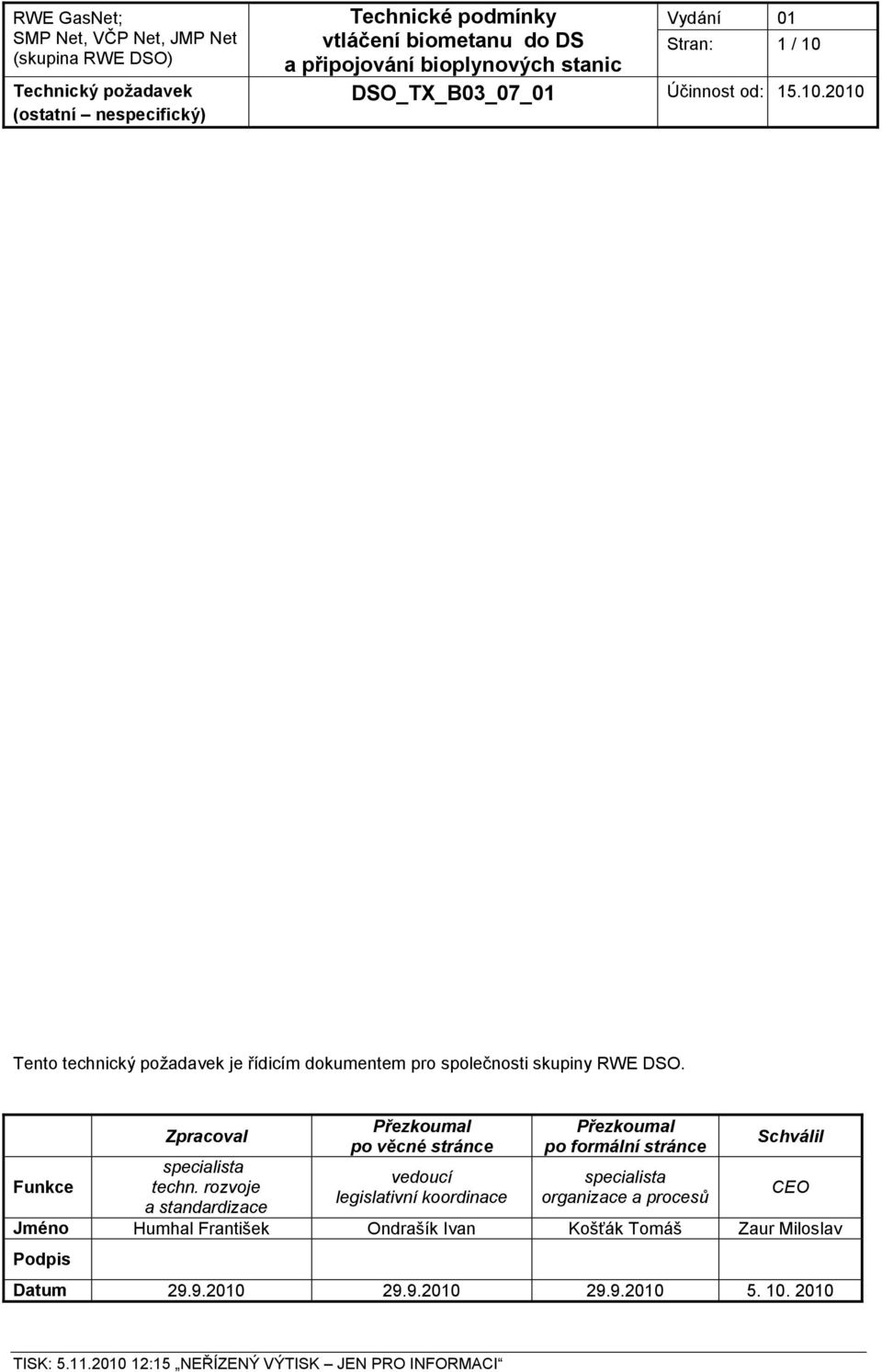

1 Stran: 1 / 10 Tento technický požadavek je řídicím dokumentem pro společnosti skupiny RWE DSO. Funkce Zpracoval specialista techn. rozvoje a standardizace Přezkoumal po věcné stránce vedoucí legislativní koordinace Přezkoumal po formální stránce specialista organizace a procesů Schválil Jméno Humhal František Ondrašík Ivan Košťák Tomáš Zaur Miloslav Podpis Datum CEO

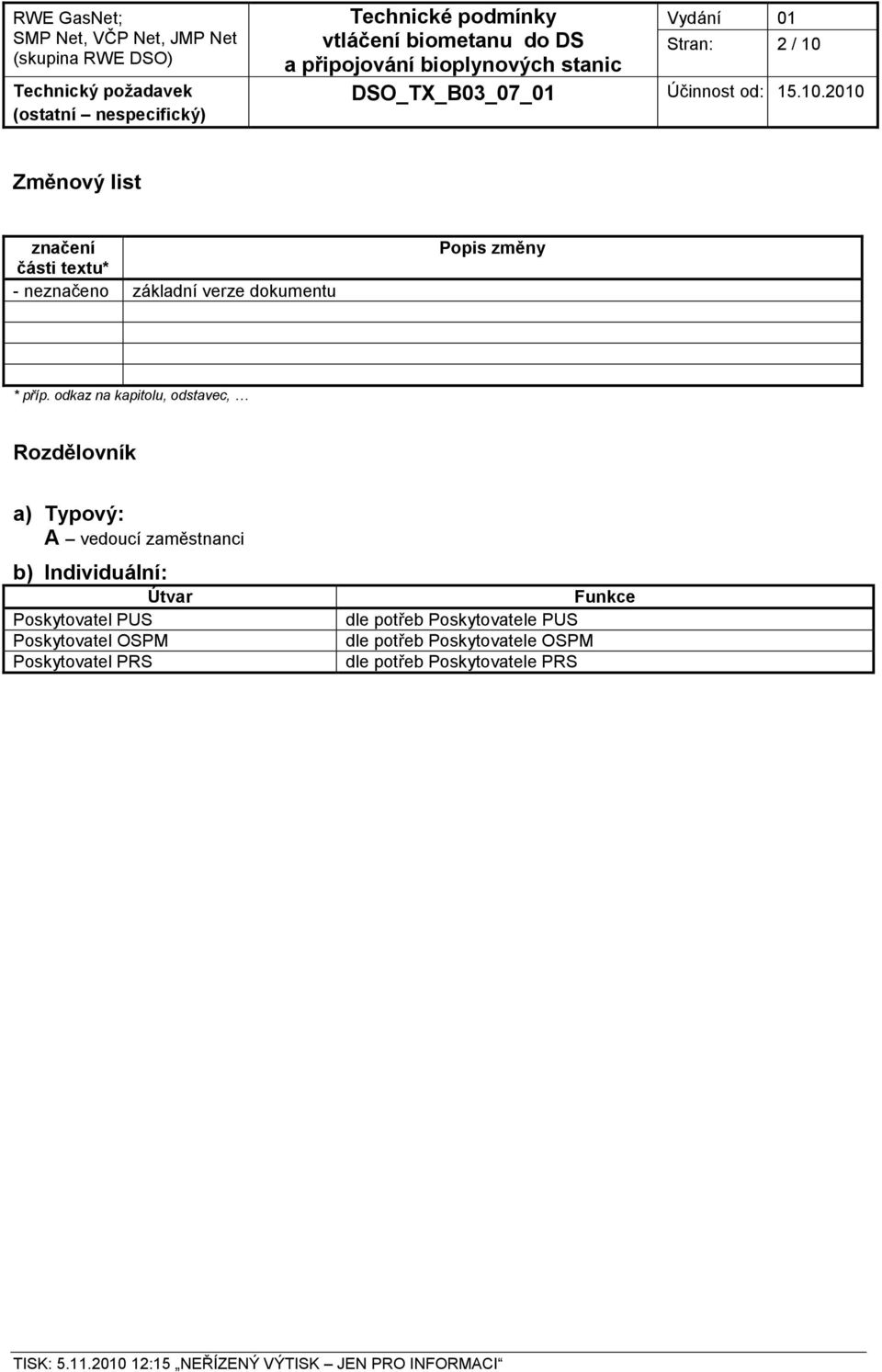

2 Stran: 2 / 10 Změnový list značení části textu* - neznačeno základní verze dokumentu Popis změny * příp. odkaz na kapitolu, odstavec, Rozdělovník a) Typový: A vedoucí zaměstnanci b) Individuální: Útvar Poskytovatel PUS Poskytovatel OSPM Poskytovatel PRS Funkce dle potřeb Poskytovatele PUS dle potřeb Poskytovatele OSPM dle potřeb Poskytovatele PRS

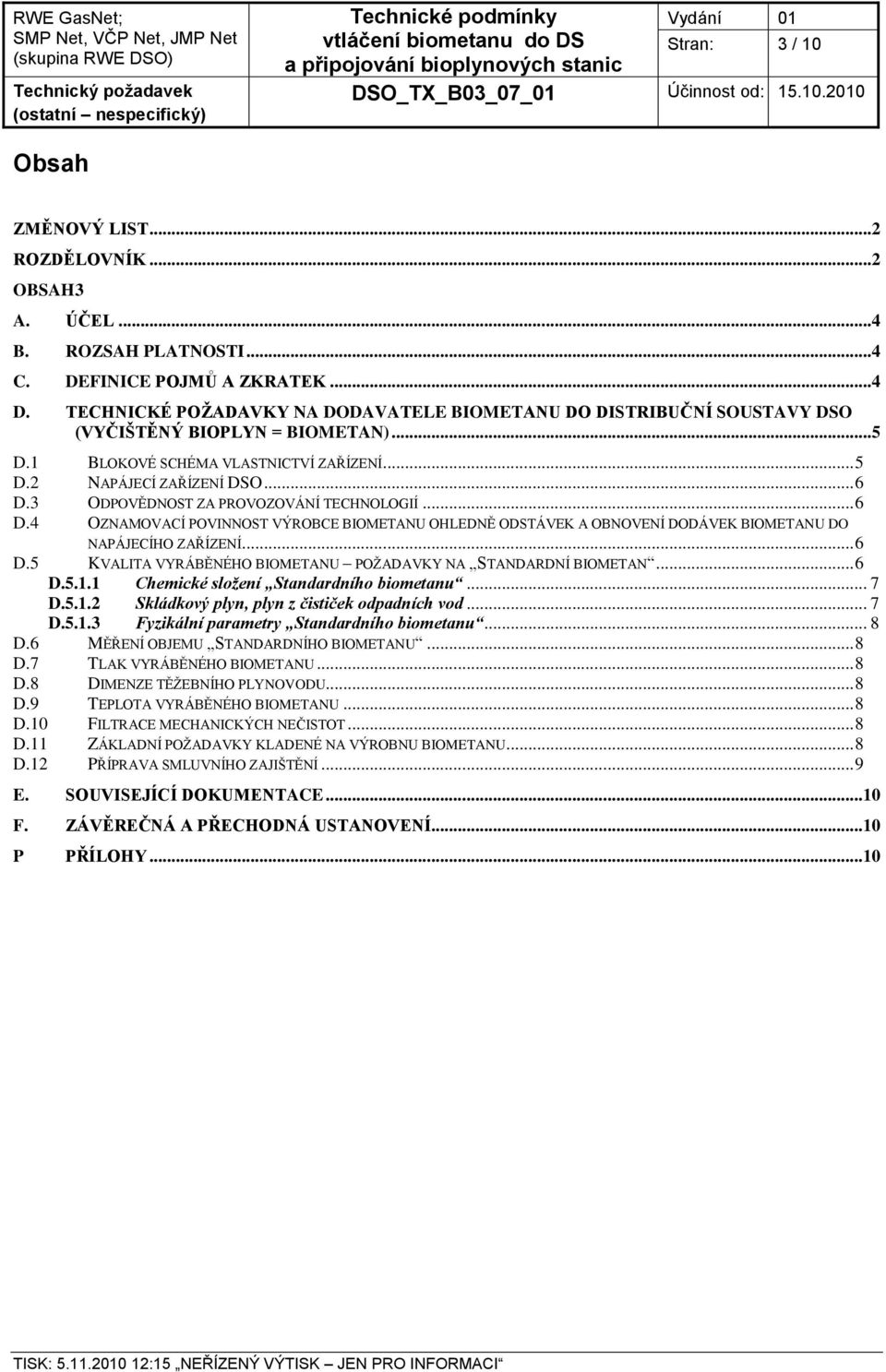

3 Stran: 3 / 10 Obsah ZMĚNOVÝ LIST...2 ROZDĚLOVNÍK...2 OBSAH 3 A. ÚČEL...4 B. ROZSAH PLATNOSTI...4 C. DEFINICE POJMŮ A ZKRATEK...4 D. TECHNICKÉ POŽADAVKY NA DODAVATELE BIOMETANU DO DISTRIBUČNÍ SOUSTAVY DSO (VYČIŠTĚNÝ BIOPLYN = BIOMETAN)...5 D.1 BLOKOVÉ SCHÉMA VLASTNICTVÍ ZAŘÍZENÍ... 5 D.2 NAPÁJECÍ ZAŘÍZENÍ DSO... 6 D.3 ODPOVĚDNOST ZA PROVOZOVÁNÍ TECHNOLOGIÍ... 6 D.4 OZNAMOVACÍ POVINNOST VÝROBCE BIOMETANU OHLEDNĚ ODSTÁVEK A OBNOVENÍ DODÁVEK BIOMETANU DO NAPÁJECÍHO ZAŘÍZENÍ... 6 D.5 KVALITA VYRÁBĚNÉHO BIOMETANU POŽADAVKY NA STANDARDNÍ BIOMETAN... 6 D Chemické složení Standardního biometanu... 7 D Skládkový plyn, plyn z čističek odpadních vod... 7 D Fyzikální parametry Standardního biometanu... 8 D.6 MĚŘENÍ OBJEMU STANDARDNÍHO BIOMETANU... 8 D.7 TLAK VYRÁBĚNÉHO BIOMETANU... 8 D.8 DIMENZE TĚŽEBNÍHO PLYNOVODU... 8 D.9 TEPLOTA VYRÁBĚNÉHO BIOMETANU... 8 D.10 FILTRACE MECHANICKÝCH NEČISTOT... 8 D.11 ZÁKLADNÍ POŽADAVKY KLADENÉ NA VÝROBNU BIOMETANU... 8 D.12 PŘÍPRAVA SMLUVNÍHO ZAJIŠTĚNÍ... 9 E. SOUVISEJÍCÍ DOKUMENTACE F. ZÁVĚREČNÁ A PŘECHODNÁ USTANOVENÍ P PŘÍLOHY... 10

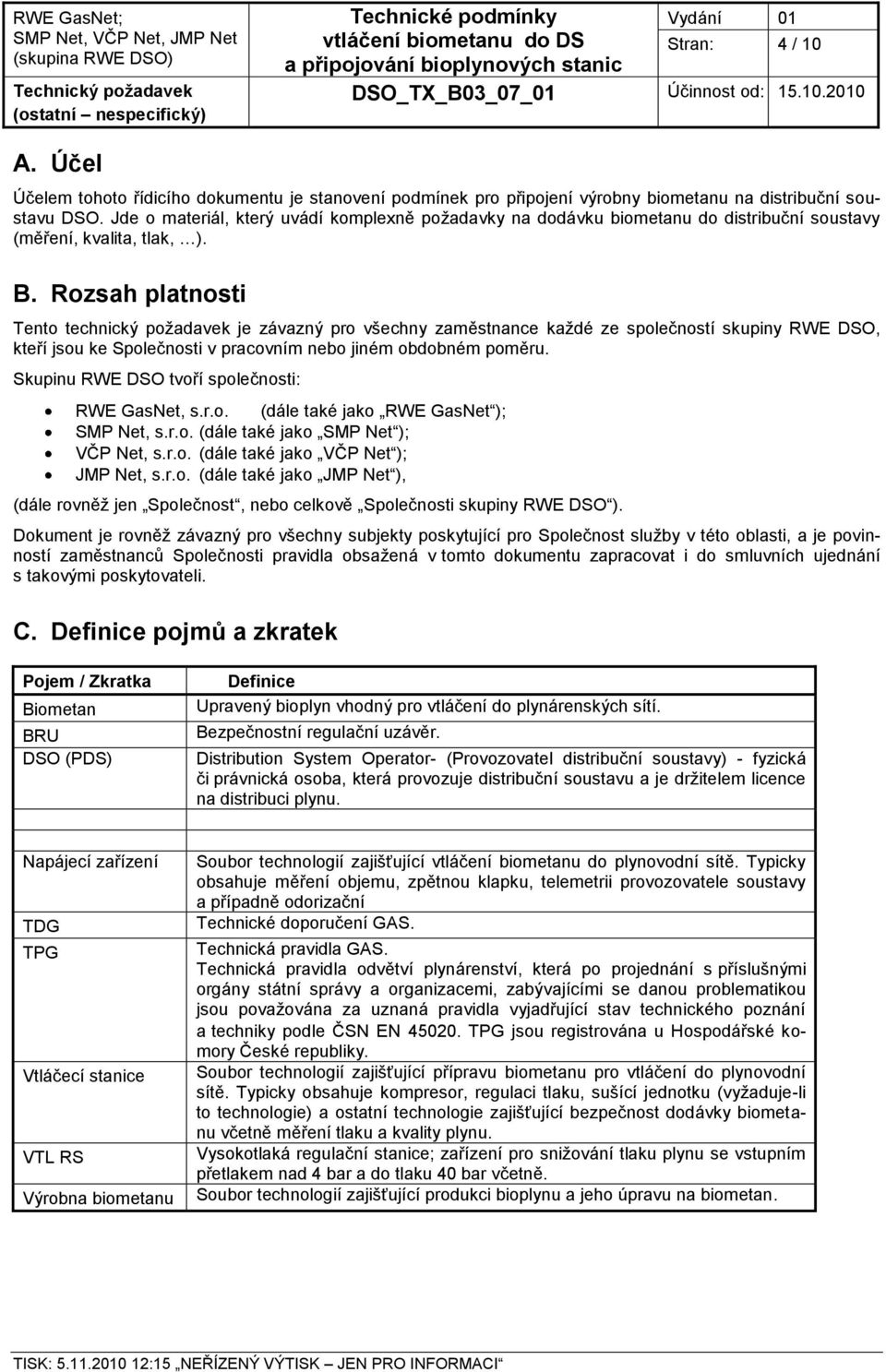

4 Stran: 4 / 10 A. Účel Účelem tohoto řídicího dokumentu je stanovení podmínek pro připojení výrobny biometanu na distribuční soustavu DSO. Jde o materiál, který uvádí komplexně požadavky na dodávku biometanu do distribuční soustavy (měření, kvalita, tlak, ). B. Rozsah platnosti Tento technický požadavek je závazný pro všechny zaměstnance každé ze společností skupiny RWE DSO, kteří jsou ke Společnosti v pracovním nebo jiném obdobném poměru. Skupinu RWE DSO tvoří společnosti: RWE GasNet, s.r.o. (dále také jako RWE GasNet ); SMP Net, s.r.o. (dále také jako SMP Net ); VČP Net, s.r.o. (dále také jako VČP Net ); JMP Net, s.r.o. (dále také jako JMP Net ), (dále rovněž jen Společnost, nebo celkově Společnosti skupiny RWE DSO ). Dokument je rovněž závazný pro všechny subjekty poskytující pro Společnost služby v této oblasti, a je povinností zaměstnanců Společnosti pravidla obsažená v tomto dokumentu zapracovat i do smluvních ujednání s takovými poskytovateli. C. Definice pojmů a zkratek Pojem / Zkratka Biometan BRU DSO (PDS) Definice Upravený bioplyn vhodný pro vtláčení do plynárenských sítí. Bezpečnostní regulační uzávěr. Distribution System Operator- (Provozovatel distribuční soustavy) - fyzická či právnická osoba, která provozuje distribuční soustavu a je držitelem licence na distribuci plynu. Napájecí zařízení TDG TPG Vtláčecí stanice VTL RS Výrobna biometanu Soubor technologií zajišťující vtláčení biometanu do plynovodní sítě. Typicky obsahuje měření objemu, zpětnou klapku, telemetrii provozovatele soustavy a případně odorizační Technické doporučení GAS. Technická pravidla GAS. Technická pravidla odvětví plynárenství, která po projednání s příslušnými orgány státní správy a organizacemi, zabývajícími se danou problematikou jsou považována za uznaná pravidla vyjadřující stav technického poznání a techniky podle ČSN EN TPG jsou registrována u Hospodářské komory České republiky. Soubor technologií zajišťující přípravu biometanu pro vtláčení do plynovodní sítě. Typicky obsahuje kompresor, regulaci tlaku, sušící jednotku (vyžaduje-li to technologie) a ostatní technologie zajišťující bezpečnost dodávky biometanu včetně měření tlaku a kvality plynu. Vysokotlaká regulační stanice; zařízení pro snižování tlaku plynu se vstupním přetlakem nad 4 bar a do tlaku 40 bar včetně. Soubor technologií zajišťující produkci bioplynu a jeho úpravu na biometan.

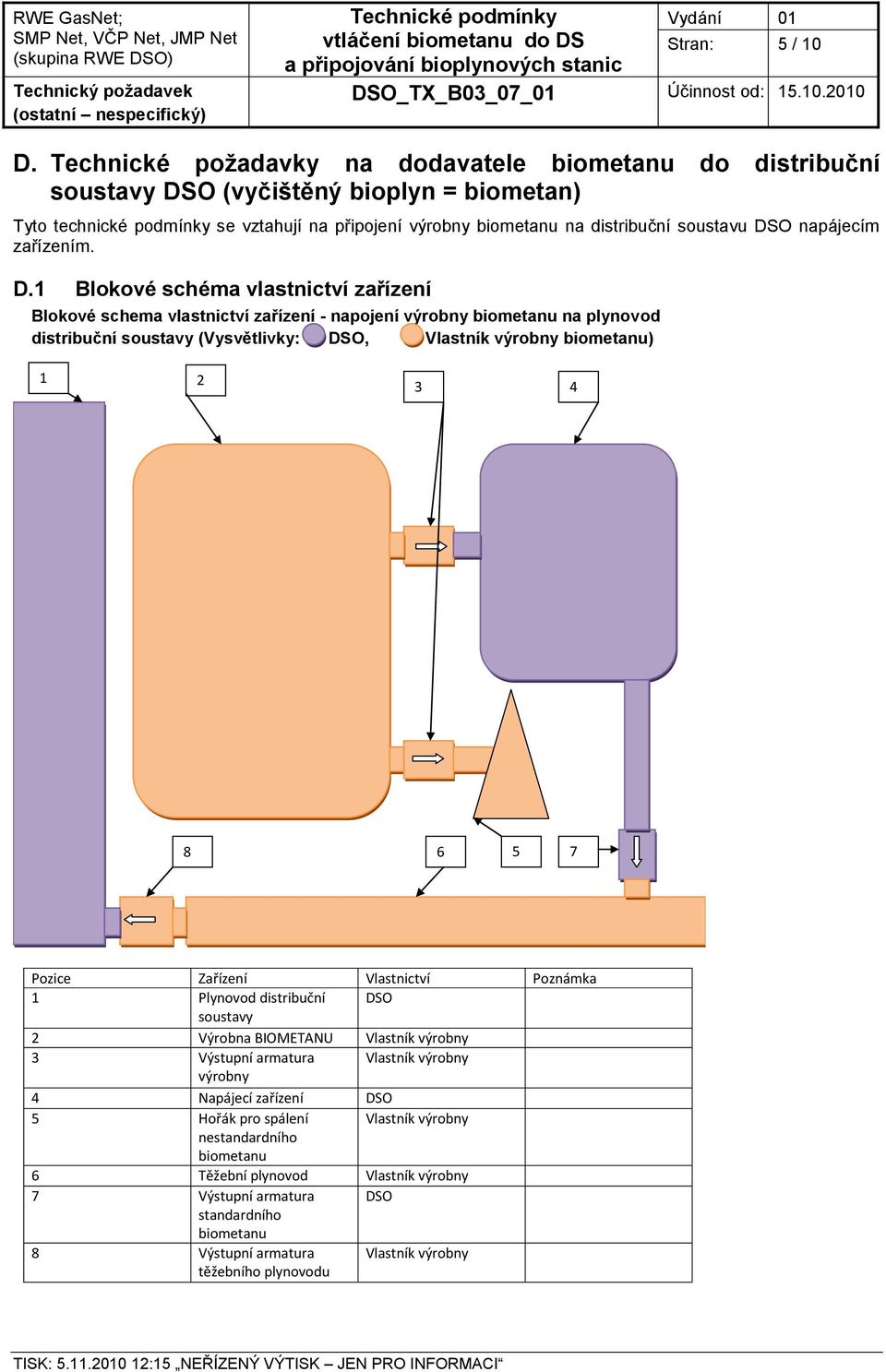

5 Stran: 5 / 10 D. Technické požadavky na dodavatele biometanu do distribuční soustavy DSO (vyčištěný bioplyn = biometan) Tyto technické podmínky se vztahují na připojení výrobny biometanu na distribuční soustavu DSO napájecím zařízením. D.1 Blokové schéma vlastnictví zařízení Blokové schema vlastnictví zařízení - napojení výrobny biometanu na plynovod distribuční soustavy (Vysvětlivky: DSO, Vlastník výrobny biometanu) Pozice Zařízení Vlastnictví Poznámka 1 Plynovod distribuční DSO soustavy 2 Výrobna BIOMETANU Vlastník výrobny 3 Výstupní armatura Vlastník výrobny výrobny 4 Napájecí zařízení DSO 5 Hořák pro spálení Vlastník výrobny nestandardního biometanu 6 Těžební plynovod Vlastník výrobny 7 Výstupní armatura DSO standardního biometanu 8 Výstupní armatura těžebního plynovodu Vlastník výrobny

6 Stran: 6 / 10 D.2 Napájecí zařízení DSO je zařízení pro připojení výrobny biometanu na distribuční soustavu DSO. Jde o měřící trať, která obsahuje dálkově ovládaný uzávěr (kulový kohout) na vstupu, dále jistící prvky (bezpečnostní rychlouzávěry a zpětnou klapku nebo zpětný ventil), plynoměr a odorizační zařízení. Tato jednořadá měřící trať je vřazena mezi výrobnou biometanu a vstupem do těžebního plynovodu. Fyzicky může být napájecí zařízení umístěno v objektu výroby biometanu (stavebně oddělený prostor) nebo může být řešeno jako samostatný objekt např. kontejner. Napájecí zařízení je dále vybaveno ústřednou telemetrie pro příjem a předávání údajů o kvalitě biometanu získaných od výrobce, množství vtláčeného plynu a dalších údajů z napájecího zařízení potřebných pro provoz dispečinku (včetně např. údajů o provozu odorizačního zařízení). Napájecí zařízení zajišťuje: 1. příjem, zpracování, vyhodnocení a dálkový přenos údajů o kvalitě dodávaného biometanu a provozu napájecího zařízení; 2. kontrolu dostatečného vstupního tlaku biometanu: a) na pokles vstupního tlaku - zpětná klapka/ventil je otevírána vstupním přetlakem biometanu), b) na vzestup vstupního tlaku - při překročení sjednané maximální hodnoty vstupního tlaku dochází k automatickému odstavení napájecího zařízení na bezpečnostním rychlouzávěru; 3. měření objemu biometanu; 4. odorizaci biometanu. Vlastní strojní část napájecího zařízení je vybudována v PN 40, v dimenzi, která odpovídá objemu vyráběného biometanu. Připojení napájecího zařízení k výstupu výrobny biometanu a k těžebnímu plynovodu je řešeno přednostně formou nadzemních přírubových spojů. Napájecí zařízení umožňuje automatický, bezobslužný provoz. Je vybaveno dálkově ovládanou armaturou na vstupu pro oddělení napájecího zařízení a výrobny biometanu při výpadku dodávek biometanu do napájecího zařízení. D.3 Odpovědnost za provozování technologií Odpovědnost za provozování technologií se odvozuje od jejich vlastnictví, viz schéma v části D. 1. Dělícím místem je vždy výstupní příruba armatury nebo první obvodový svar za armaturou ve směru toku plynu (u armatur v přivařovacím provedení). Vzhledem k charakteru napájecího zařízení je napájecí zařízení provozováno podle TPG , část VI. Regulační stanice plynu (VTL RS). D.4 Oznamovací povinnost výrobce biometanu ohledně odstávek a obnovení dodávek biometanu do napájecího zařízení Připojení výrobny biometanu na distribuční soustavu DSO předpokládá, že do napájecího zařízení DSO bude dodáván pouze biometan, který splňuje alespoň dále uvedené podmínky této technické instrukce, uvedené v části D. 5. Kvalita biometanu musí být výrobcem prokázána (datový tok měřených údajů od výrobce biometanu do napájecího zařízení DSO v uvedených četnostech). Při uvádění napájecího zařízení do provozu (např. po odstávce) poskytne výrobce biometanu pracovníkům DSO nebo jeho smluvním dodavatelům účinnou součinnost. O plánovaných odstávkách dodávek biometanu do napájecího zařízení bude výrobce informovat DSO v předstihu. V případě odstávky z důvodu havárie na technologii výrobny biometanu bude o nich a jejich předpokládané délce informovat výrobce biometanu bezprostředně dispečerské pracoviště DSO. Stejná oznamovací povinnost výrobce biometanu existuje i pro obnovení zahájení dodávek biometanu do napájecího zařízení. Při uvádění napájecího zařízení do provozu po odstávce z důvodu uzavření BRU (z důvodu zvýšení vstupního tlaku nad horní mez) - otevření BRU, musí být vždy fyzicky přítomen na místě pracovník DSO (nebo jeho smluvní dodavatel). Při vyšší četnosti výpadků s uvedenou příčinou, které nebyly zaviněny DSO (více než 1x za měsíc), bude každý další zásah pracovníka DSO účtován výrobci biometanu částkou podle aktuálního ceníku prací tohoto dodavatele. D.5 Kvalita vyráběného biometanu požadavky na Standardní biometan Obecně je možné připojit výrobnu biometanu k distribuční soustavě, musí však být dodrženy kvalitativní parametry biometanu ve smyslu TPG , Změna 1, Tab. 3 b.

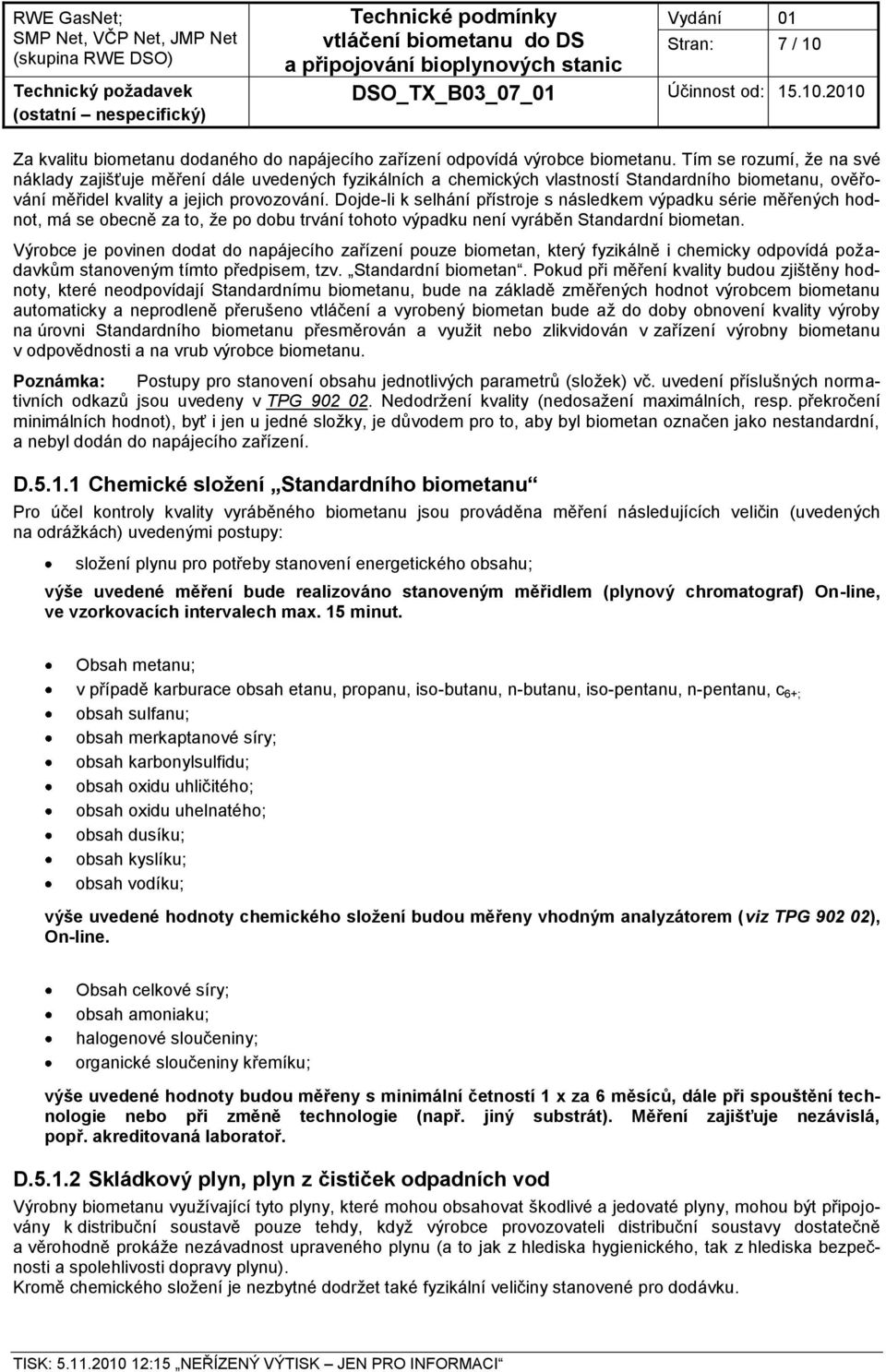

7 Stran: 7 / 10 Za kvalitu biometanu dodaného do napájecího zařízení odpovídá výrobce biometanu. Tím se rozumí, že na své náklady zajišťuje měření dále uvedených fyzikálních a chemických vlastností Standardního biometanu, ověřování měřidel kvality a jejich provozování. Dojde-li k selhání přístroje s následkem výpadku série měřených hodnot, má se obecně za to, že po dobu trvání tohoto výpadku není vyráběn Standardní biometan. Výrobce je povinen dodat do napájecího zařízení pouze biometan, který fyzikálně i chemicky odpovídá požadavkům stanoveným tímto předpisem, tzv. Standardní biometan. Pokud při měření kvality budou zjištěny hodnoty, které neodpovídají Standardnímu biometanu, bude na základě změřených hodnot výrobcem biometanu automaticky a neprodleně přerušeno vtláčení a vyrobený biometan bude až do doby obnovení kvality výroby na úrovni Standardního biometanu přesměrován a využit nebo zlikvidován v zařízení výrobny biometanu v odpovědnosti a na vrub výrobce biometanu. Poznámka: Postupy pro stanovení obsahu jednotlivých parametrů (složek) vč. uvedení příslušných normativních odkazů jsou uvedeny v TPG Nedodržení kvality (nedosažení maximálních, resp. překročení minimálních hodnot), byť i jen u jedné složky, je důvodem pro to, aby byl biometan označen jako nestandardní, a nebyl dodán do napájecího zařízení. D Chemické složení Standardního biometanu Pro účel kontroly kvality vyráběného biometanu jsou prováděna měření následujících veličin (uvedených na odrážkách) uvedenými postupy: složení plynu pro potřeby stanovení energetického obsahu; výše uvedené měření bude realizováno stanoveným měřidlem (plynový chromatograf) On-line, ve vzorkovacích intervalech max. 15 minut. Obsah metanu; v případě karburace obsah etanu, propanu, iso-butanu, n-butanu, iso-pentanu, n-pentanu, c 6+; obsah sulfanu; obsah merkaptanové síry; obsah karbonylsulfidu; obsah oxidu uhličitého; obsah oxidu uhelnatého; obsah dusíku; obsah kyslíku; obsah vodíku; výše uvedené hodnoty chemického složení budou měřeny vhodným analyzátorem (viz TPG ), On-line. Obsah celkové síry; obsah amoniaku; halogenové sloučeniny; organické sloučeniny křemíku; výše uvedené hodnoty budou měřeny s minimální četností 1 x za 6 měsíců, dále při spouštění technologie nebo při změně technologie (např. jiný substrát). Měření zajišťuje nezávislá, popř. akreditovaná laboratoř. D Skládkový plyn, plyn z čističek odpadních vod Výrobny biometanu využívající tyto plyny, které mohou obsahovat škodlivé a jedovaté plyny, mohou být připojovány k distribuční soustavě pouze tehdy, když výrobce provozovateli distribuční soustavy dostatečně a věrohodně prokáže nezávadnost upraveného plynu (a to jak z hlediska hygienického, tak z hlediska bezpečnosti a spolehlivosti dopravy plynu). Kromě chemického složení je nezbytné dodržet také fyzikální veličiny stanovené pro dodávku.

8 Stran: 8 / 10 D Fyzikální parametry Standardního biometanu Teplota (viz D. 9); rosný bod (viz TPG , Změna 1); obsah mechanických nečistot (viz D. 10); tlak (viz D. 7); výše uvedené fyzikální parametry Standardního biometanu jsou hodnoty, které odpovídají fyzikálním vlastnostem Standardního biometanu na vstupu do Napájecího zařízení On-line. Pro správu a provozování měřících přístrojů bude mít výrobce biometanu zpracován metrologický řád. Formát dat a největší přípustné zpoždění předávaných dat pro komunikaci s dispečerským pracovištěm DSO budou specifikovány DSO. D.6 Měření objemu Standardního biometanu Objem vtláčeného Standardního biometanu je měřen v Napájecím zařízení. Měření objemu je prováděno stanoveným měřidlem ve správě a provozu DSO. Měřící místo je dále vybaveno přepočítačem stavových veličin (tlak, teplota, kompresibilita). Údaje o vtláčeném objemu Standardního biometanu změřené stanoveným měřidlem ve správě a vlastnictví DSO jsou zpracovávány ústřednou telemetrie a pravidelně předávány výrobci biometanu pro účely bilance dodávek Standardního biometanu do distribuční soustavy DSO. Formát dat a největší přípustné zpoždění předávaných dat pro komunikaci s dispečerským pracovištěm DSO budou specifikovány DSO. D.7 Tlak vyráběného biometanu Minimální hodnota tlaku na vstupu do napájecího zařízení musí být stanovena v konkrétních případech individuálně tak, aby tento přetlak překonal tlakovou ztrátu napájecího zařízení (cca 100 kpa), těžebního plynovodu (dle skutečnosti), a aby zajistil tlakový spád na vstupu do distribuční soustavy alespoň 200 kpa. Maximální hodnota tlaku na vstupu do napájecího zařízení je minimální tlak kpa. Výrobce biometanu upravuje tlak na vstupu do napájecího zařízení dále také dle pokynů dispečerského pracoviště DSO podle aktuálních parametrů (tlak v místě napojení) distribuční soustavy. Výrobce biometanu vyloučí tlakové rázy na vstupu do napájecího zařízení vhodným technologickým řešením. D.8 Dimenze těžebního plynovodu Dimenzování těžebního plynovodu je závislé na výkonu výrobny biometanu. Pro účel dimenzování je důležitý údaj rychlosti proudění v plynovodu, která by neměla překročit 7 m/s. D.9 Teplota vyráběného biometanu Teplota vstupujícího biometanu je smluvně stanovena mezi výrobcem biometanu a DSO. Teplota biometanu na vstupu do napájecího zařízení se musí pohybovat v intervalu (+ 3 C; + 30 C). D.10 Filtrace mechanických nečistot Na vstupu do napájecího zařízení je požadována filtrace mechanických nečistot (filtr:s odlučivostí alespoň 1 mikron). Pozn. Pro realizaci projektu výrobny bioplynu je možno doporučit předpis DVGW VP 265-1/ z dubna Text je nutno použít přiměřeně, protože některá ustanovení v ČR dosud nejsou řešena nebo jsou řešena jinak. Jde však o předpis, který formuluje požadavky na budování a zkoušení bioplynových zařízení a napájecích zařízení pro bioplyn. D.11 Základní požadavky kladené na výrobnu biometanu K těmto požadavkům patří: stabilní výroba biometanu, bez kolísání kvality, tlaku, teploty, ; účinné, efektivní a spolehlivé zařízení pro čištění bioplynu na biometan;

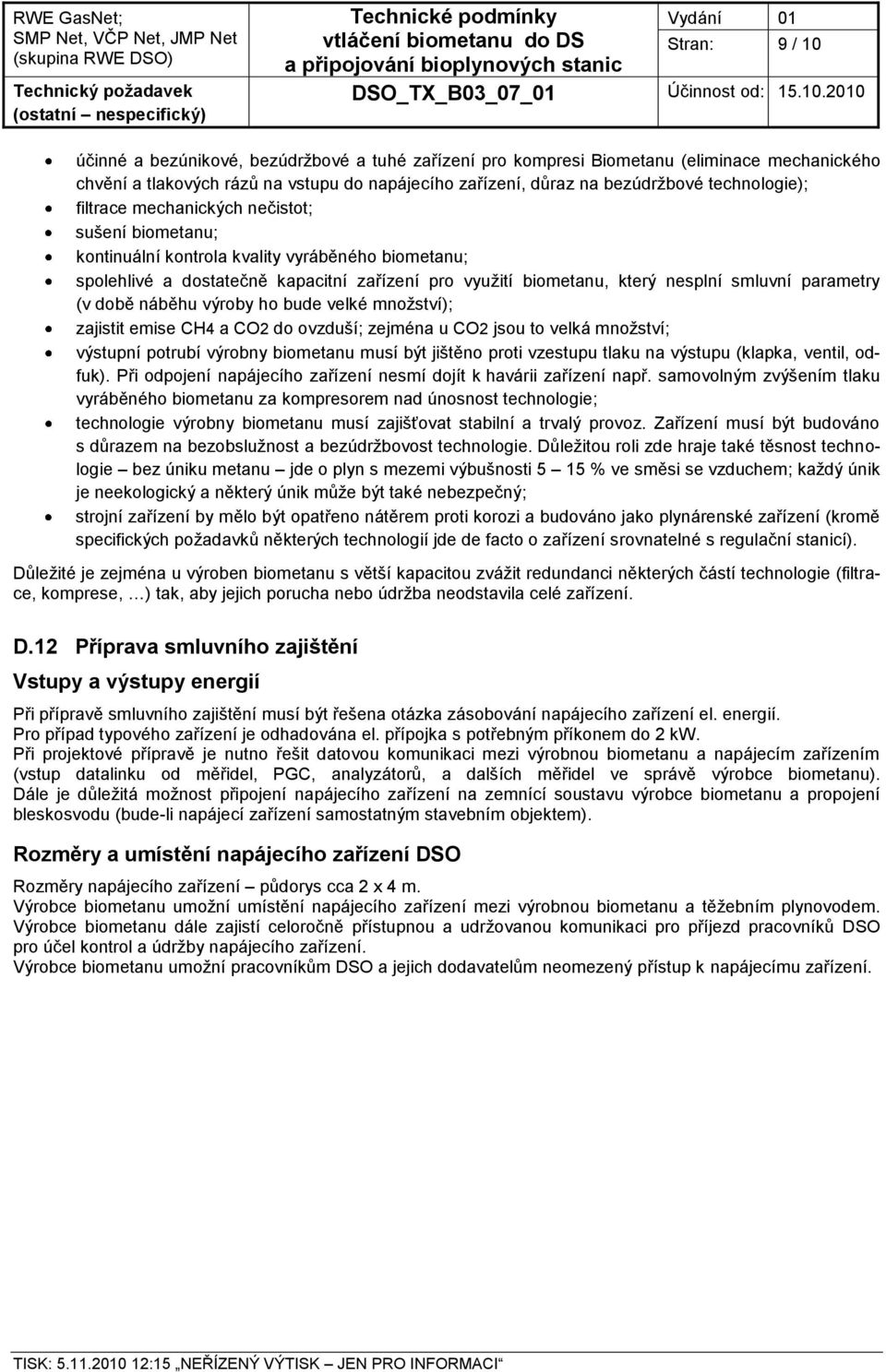

9 Stran: 9 / 10 účinné a bezúnikové, bezúdržbové a tuhé zařízení pro kompresi Biometanu (eliminace mechanického chvění a tlakových rázů na vstupu do napájecího zařízení, důraz na bezúdržbové technologie); filtrace mechanických nečistot; sušení biometanu; kontinuální kontrola kvality vyráběného biometanu; spolehlivé a dostatečně kapacitní zařízení pro využití biometanu, který nesplní smluvní parametry (v době náběhu výroby ho bude velké množství); zajistit emise CH4 a CO2 do ovzduší; zejména u CO2 jsou to velká množství; výstupní potrubí výrobny biometanu musí být jištěno proti vzestupu tlaku na výstupu (klapka, ventil, odfuk). Při odpojení napájecího zařízení nesmí dojít k havárii zařízení např. samovolným zvýšením tlaku vyráběného biometanu za kompresorem nad únosnost technologie; technologie výrobny biometanu musí zajišťovat stabilní a trvalý provoz. Zařízení musí být budováno s důrazem na bezobslužnost a bezúdržbovost technologie. Důležitou roli zde hraje také těsnost technologie bez úniku metanu jde o plyn s mezemi výbušnosti 5 15 % ve směsi se vzduchem; každý únik je neekologický a některý únik může být také nebezpečný; strojní zařízení by mělo být opatřeno nátěrem proti korozi a budováno jako plynárenské zařízení (kromě specifických požadavků některých technologií jde de facto o zařízení srovnatelné s regulační stanicí). Důležité je zejména u výroben biometanu s větší kapacitou zvážit redundanci některých částí technologie (filtrace, komprese, ) tak, aby jejich porucha nebo údržba neodstavila celé zařízení. D.12 Příprava smluvního zajištění Vstupy a výstupy energií Při přípravě smluvního zajištění musí být řešena otázka zásobování napájecího zařízení el. energií. Pro případ typového zařízení je odhadována el. přípojka s potřebným příkonem do 2 kw. Při projektové přípravě je nutno řešit datovou komunikaci mezi výrobnou biometanu a napájecím zařízením (vstup datalinku od měřidel, PGC, analyzátorů, a dalších měřidel ve správě výrobce biometanu). Dále je důležitá možnost připojení napájecího zařízení na zemnící soustavu výrobce biometanu a propojení bleskosvodu (bude-li napájecí zařízení samostatným stavebním objektem). Rozměry a umístění napájecího zařízení DSO Rozměry napájecího zařízení půdorys cca 2 x 4 m. Výrobce biometanu umožní umístění napájecího zařízení mezi výrobnou biometanu a těžebním plynovodem. Výrobce biometanu dále zajistí celoročně přístupnou a udržovanou komunikaci pro příjezd pracovníků DSO pro účel kontrol a údržby napájecího zařízení. Výrobce biometanu umožní pracovníkům DSO a jejich dodavatelům neomezený přístup k napájecímu zařízení.

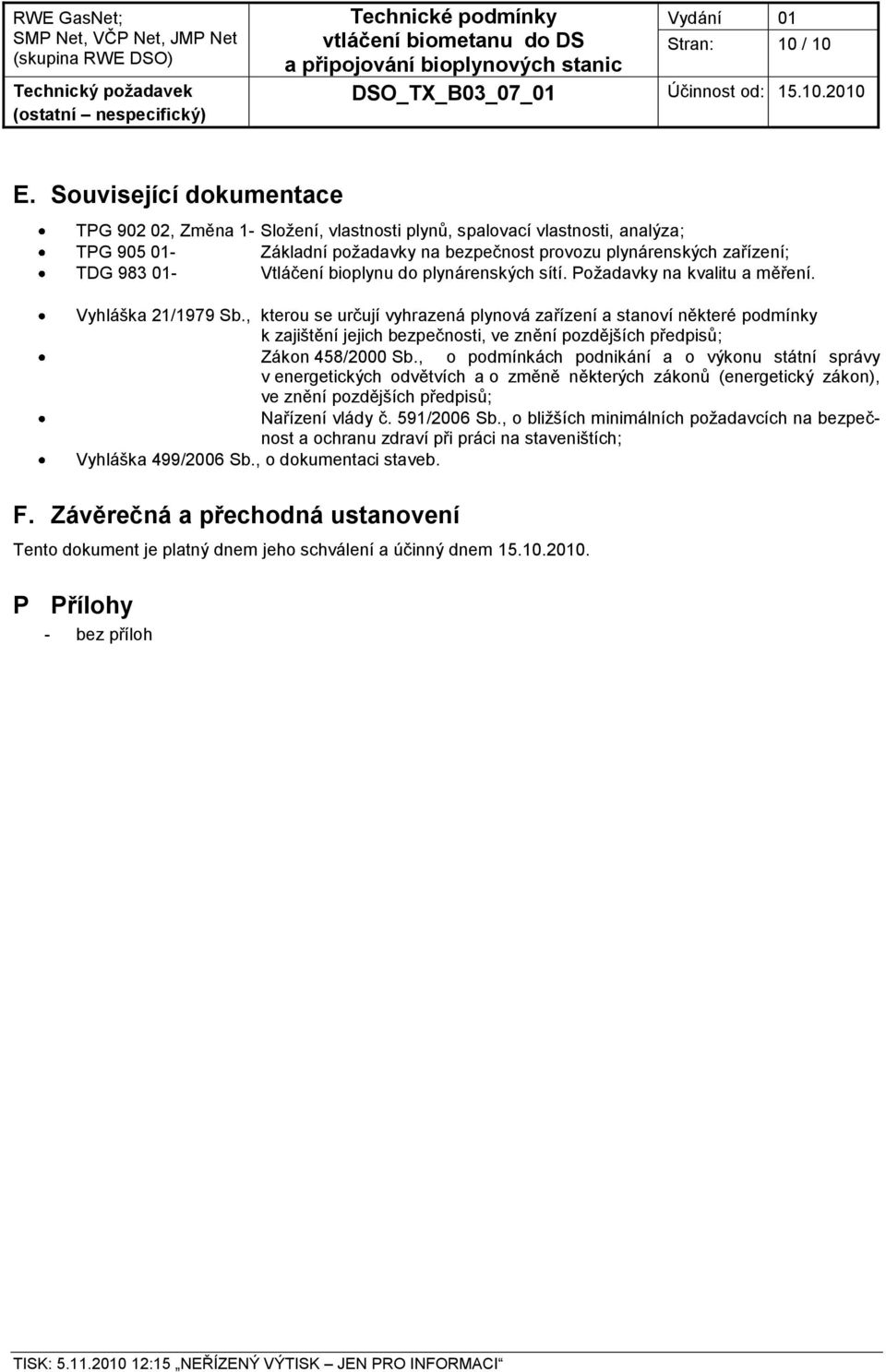

10 Stran: 10 / 10 E. Související dokumentace TPG , Změna 1- Složení, vlastnosti plynů, spalovací vlastnosti, analýza; TPG Základní požadavky na bezpečnost provozu plynárenských zařízení; TDG Vtláčení bioplynu do plynárenských sítí. Požadavky na kvalitu a měření. Vyhláška 21/1979 Sb., kterou se určují vyhrazená plynová zařízení a stanoví některé podmínky k zajištění jejich bezpečnosti, ve znění pozdějších předpisů; Zákon 458/2000 Sb., o podmínkách podnikání a o výkonu státní správy v energetických odvětvích a o změně některých zákonů (energetický zákon), ve znění pozdějších předpisů; Nařízení vlády č. 591/2006 Sb., o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích; Vyhláška 499/2006 Sb., o dokumentaci staveb. F. Závěrečná a přechodná ustanovení Tento dokument je platný dnem jeho schválení a účinný dnem P Přílohy - bez příloh
