3 Uživatelský a instalační manuál 3 1. ÚVOD Děkujeme Vám, že jste si vybrali naše tepelné čerpadlo. Tepelné čerpadlo je vyráběno dle přísných norem, aby zajistilo našim zákazníkům kvalitu a spolehlivost. Tento návod na použití obsahuje všechny nezbytné informace pro instalaci, uvedení do provozu a údržbu zařízení. Přečtěte si pozorně návod na použití před tím, než začnete se zařízením vykonávat jakoukoli manipulaci či údržbu. Výrobce tohoto zařízení nepřebírá zodpovědnost za jakékoli úrazy či škody na majetku v případě nesprávné instalace, uvádění do provozu nebo nedostatečné údržby. Tento dokument je neoddělitelnou součástí výrobku a musí být uložený ve strojovně nebo v blízkosti tepelného čerpadla. 1.1 Použití tepelného čerpadla Tepelné čerpadlo je určeno výhradně k ohřevu bazénové vody a k hospodárnému udržování její teploty na požadované hodnotě. Jakékoli jiné použití je považováno za nevhodné. Tepelné čerpadlo dosahuje nejvyšší účinnosti při teplotách vzduchu C. Při teplotě pod +5 C má zařízení malou účinnost a při teplotě nad +40 C se může zařízení přehřívat. Mimo rozmezí teplot 5 40 C zařízení nepoužívejte. Tepelná čerpadla typu HP 900 jsou vhodná pro bazény s objemem vody do 40 m 3 a čerpadla typu HP 1200 pro bazény o objemu vody do 60 m 3. Pro správnou funkci musí být přes výměník tepelného čerpadla zajištěn průtok vody v rozmezí 4-6 m 3 /h. 1.2 Princip činnosti tepelného čerpadla Tepelné čerpadlo pomocí cyklu komprese a expanze teplonosné tekutiny umožňuje získávat teplo ze vzduchu v okolí bazénu. Vzduch je pomocí ventilátoru hnaný přes výparník, v kterém odevzdává svoje teplo teplonosné tekutině (přitom se vzduch ochlazuje). Teplonosná tekutina je potom kompresorem, který ji stlačí a zahřeje, dopravovaná do spirál výměníku, kde svoje teplo odevzdá bazénové vodě. Z výměníku proudí ochlazená tekutina do expanzního ventilu, kde se sníží její tlak a prudce se přitom ochladí. Takto ochlazená tekutina opět proudí do výparníku, kde se ohřívá proudícím vzduchem. Celý proces probíhá plynule a je sledovaný tlakovými a teplotními snímači. Volbou režimu tepelného čerpadla je možné směr oběhu obrátit a naopak vodu v bazénu chladit. 1.3 Kontrola balení Zařízení je expedováno kompletně sestavené, připravené na připojení do potrubního rozvodu bazénové filtrace a na připojení elektrického rozvodu 230V/50Hz na svorky tepelného čerpadla. Při instalaci je nutné nasadit koncovku pro odvod kondenzátu do příslušného otvoru na dně skříně. Před jakoukoli další manipulací se zařízením překontrolujte jeho kompletnost. Poznámka: Ilustrace a popisy uvedené v tomto návodu nejsou závazné a od skutečně dodaného výrobku se mohou lišit. Výrobce i dodavatel si vyhrazují právo na vykonávání změn bez povinnosti aktualizace tohoto návodu. Symbol pro třídění odpadu v zemích Evropské unie

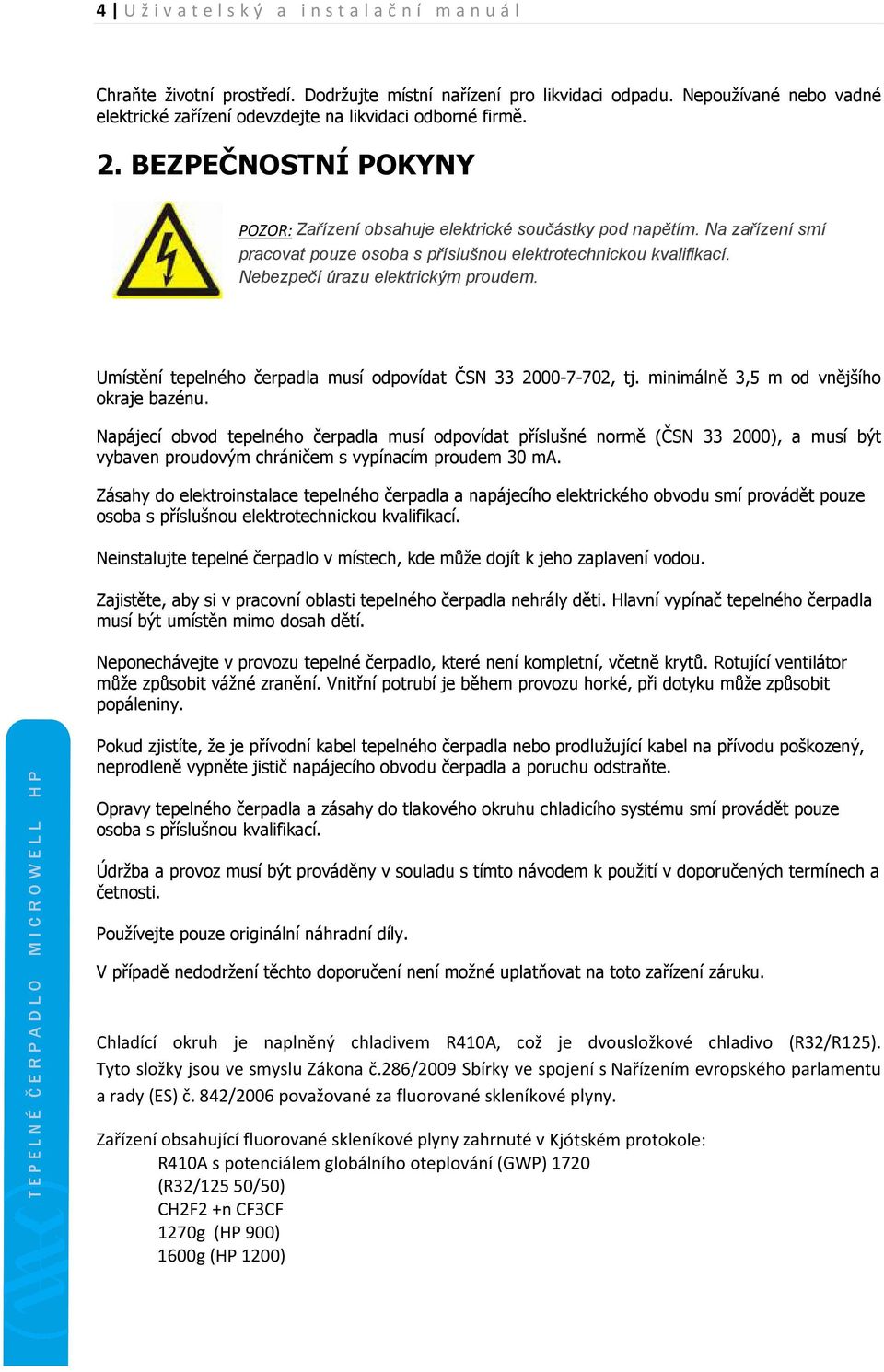

4 4 U živatelský a instalační manuál Chraňte životní prostředí. Dodržujte místní nařízení pro likvidaci odpadu. Nepoužívané nebo vadné elektrické zařízení odevzdejte na likvidaci odborné firmě. 2. BEZPEČNOSTNÍ POKYNY POZOR: Zařízení obsahuje elektrické součástky pod napětím. Na zařízení smí pracovat pouze osoba s příslušnou elektrotechnickou kvalifikací. Nebezpečí úrazu elektrickým proudem. Umístění tepelného čerpadla musí odpovídat ČSN , tj. minimálně 3,5 m od vnějšího okraje bazénu. Napájecí obvod tepelného čerpadla musí odpovídat příslušné normě (ČSN ), a musí být vybaven proudovým chráničem s vypínacím proudem 30 ma. Zásahy do elektroinstalace tepelného čerpadla a napájecího elektrického obvodu smí provádět pouze osoba s příslušnou elektrotechnickou kvalifikací. Neinstalujte tepelné čerpadlo v místech, kde může dojít k jeho zaplavení vodou. Zajistěte, aby si v pracovní oblasti tepelného čerpadla nehrály děti. Hlavní vypínač tepelného čerpadla musí být umístěn mimo dosah dětí. Neponechávejte v provozu tepelné čerpadlo, které není kompletní, včetně krytů. Rotující ventilátor může způsobit vážné zranění. Vnitřní potrubí je během provozu horké, při dotyku může způsobit popáleniny. Pokud zjistíte, že je přívodní kabel tepelného čerpadla nebo prodlužující kabel na přívodu poškozený, neprodleně vypněte jistič napájecího obvodu čerpadla a poruchu odstraňte. Opravy tepelného čerpadla a zásahy do tlakového okruhu chladicího systému smí provádět pouze osoba s příslušnou kvalifikací. Údržba a provoz musí být prováděny v souladu s tímto návodem k použití v doporučených termínech a četnosti. Používejte pouze originální náhradní díly. V případě nedodržení těchto doporučení není možné uplatňovat na toto zařízení záruku. Chladící okruh je naplněný chladivem R410A, což je dvousložkové chladivo (R32/R125). Tyto složky jsou ve smyslu Zákona č.286/2009 Sbírky ve spojení s Nařízením evropského parlamentu a rady (ES) č. 842/2006 považované za fluorované skleníkové plyny. Zařízení obsahující fluorované skleníkové plyny zahrnuté v Kjótském protokole: R410A s potenciálem globálního oteplování (GWP) 1720 (R32/125 50/50) CH2F2 +n CF3CF 1270g (HP 900) 1600g (HP 1200)

5 Uživatelský a instalační manuál 5 3. POPIS ZAŘÍZENÍ A TECHNICKÉ SPECIFIKACE 3.1 Technické údaje HP 900 HP 1200 Teplota vzduchu/teplota vody ( C) 25/10 25/20 25/10 25/20 Tepelný výkon (kw) 9,03 8,57 12,01 11,07 El. příkon (kw) 1,55 1,57 2,06 2,03 Výkonnostní číslo (C.O.P.) 5,80 5,44 5,81 5,45 Doporučený objem bazénu (m 3 ) (s krycí fólií / bez fólie) 40/30 60/40 Energetická třída A A Provozní teplota vzduch ( C) Volitelný rozsah teploty v bazénu ( C) 5 40 (60) 5 40 (60) Průtok vzduchu (m 3 /h) Doporučený průtok vody (m 3 /h)/tlaková ztráta (kpa) 4 6/ /2-8 Napájecí napětí/jištění (V/A) 230/20/1C 230/20/1C Jmenovitý proud/max. provozní proud (A) 9,1 10,6 Krytí/ochrana IP x4/nulováním IP x4/nulováním Tepelný výměník Titan Titan Hladina akustického tlaku db (A) 1m/2m/4m/8m 54/48/42/36 55/49/43/37 Napojení vodního okruhu (mm/coul, závit) 50 / 6/4, vnitřní 50 / 6/4, vnitřní Max. doporučená délka potrubí (m) Rozměry zařízení š/v/h (mm) 870/950/ /950/320 Přepravní rozměry š/v/h (mm) 1020/1080/ /1080/450 Hmotnost/čistá hmotnost (kg) 67/73 69/75 Chladivo/plnící hmotnost (typ/kg) R410A/1,27 R410A/1,60 * Vzhledem k průběžným inovacím si vyhrazujeme právo na změnu parametrů bez upozornění. 3.2 Parametry bazénové vody Tepelné čerpadlo je určené na ohřev bazénové vody, která odpovídá požadavkům na zdravotní nezávadnost vody pro koupání. Mezní hodnoty pro provoz tepelného čerpadla: hodnota ph v rozsahu 6,8-7,9, celkový obsah chlóru nesmí překročit 3 mg/l. Tvrdost vody je nutné udržovat na dolní hranici optimálního rozmezí, t. j. těsně nad 8 N. 3.3 Rozměry tepelného čerpadla VÝSTUP VODY VSTUP VODY ovladač El. přívod UPOZORNĚNÍ: Výrobce si vyhrazuje 425

6 6 U živatelský a instalační manuál právo vykonávat úpravy výrobku, které nebudou mít negativní vliv na jeho technické vlastnosti. 3.4 Popis základních častí Legenda: 1 ochranná mřížka ventilátoru 2 kryt 3 ovládací panel 4 servisní ventily (pod krytem) 5 svorkovnice přívodního kabelu 6 hrdlo vodního okruhu - výstup 7 hrdlo vodního okruhu - vstup Bezpečnostní a řídící systémy Tepelné čerpadlo je vybaveno následujícími systémy: Řízení provozu tepelného čerpadla na základě teploty: Teplotní čidlo umístěné na výměníku tepla zajišťuje vypnutí tepelného čerpadla po dosažení požadované teploty vody. Normální provozní režim se obnoví, pokud teplota vody klesne o 3 C (výrobní nastavení) pod požadovanou hodnotu. Bezpečnostní systémy: Snímač průtoku vody umístěný na vstupu do výměníku tepla Snímač průtoku vody sepne, když proudí voda přes výměník tepelného čerpadla a vypne tepelné čerpadlo, pokud se průtok vody zastaví, nebo sníží pod minimální požadovanou úroveň. Spínač minimálního a maximálního tlaku plynu v chladicím okruhu Teplotní čidlo na výstupu z kompresoru Časová prodleva Zařízení je vybaveno spínacím časovým zpožďovačem s nastavenou délkou zpoždění 3 minut na ochranu řídicích prvků v okruhu a odstranění opakovaných restartů a kmitání stykače. Toto časové zpoždění bude automaticky restartovat zařízení po cca 3 minutách po každém přerušení provozu tepelného čerpadla. Dokonce i při krátkém přerušení přívodu proudu bude aktivována časová prodleva a zabrání tak spuštění zařízení dříve, než dojde k vyrovnání tlaků v chladícím okruhu tepelného čerpadla. Přerušení přívodu proudu v průběhu časové prodlevy nemá na časový interval vliv. Pokud dojde k poruše na některém z těchto systémů (porucha na systému, odpojení nebo je naměřená abnormální hodnota), zobrazí se na displeji chybové hlášení, viz kapitolu 7.4 Chybová

7 Uživatelský a instalační manuál 7 hlášení a jejich odstranění, dále v tomto návodu. UPOZORNĚNÍ: Odstranění nebo vyřazení některého z řídících nebo bezpečnostních systémů z činnosti má za následek zrušení záruky. 3.6 Blokové schéma zapojení PCB desky FM CM 4-ventil Ry1 CN1 Ry2 CN2 CN3 CN4 T1 T2 T3 T4 T5 průtok C - FM C - CM L Legenda: napájení CM kompresor C CM kondenzátor kompresoru FM ventilátor C FM kondenzátor ventilátoru 4-ventil čtyřcestný ventil L ochranná indukční cívka průtok snímač průtoku vody CNx - svorkovnice T1 čidlo výstupní vody T2 čidlo teploty na výstupu kompresoru T3 čidlo teploty nasávaného vzduchu T4 čidlo vstupní vody T5 čidlo teploty potrubí kondenzátoru ovladač

8 8 U živatelský a instalační manuál 4. INSTALACE A PŘIPOJENÍ TEPELNÉHO ČERPADLA 4.1 Výběr stanoviště Tepelné čerpadlo je určené pro venkovní instalaci a bude dobře pracovat prakticky v jakémkoliv venkovním prostředí, pokud budou splněny tři následující podmínky. 1. Čerstvý vzduch 2. Elektrický proud 3. Potrubí s bazénovou filtrací a) Neinstalujte čerpadlo do uzavřeného prostoru s omezeným přístupem vzduchu a na místa, kde nemůže vzduch dostatečně cirkulovat. Přívod a vývod vzduchu z tepelného čerpadla musí být zcela volný. V pracovním prostoru kolem tepelného čerpadla, definovaném na obrázku, se nesmí nacházet žádné předměty. Nestavte čerpadlo mezi keře a klestí, které také mohou omezit přístup vzduchu. Všechny překážky bránící volnému proudění vzduchu snižují účinnost tepelné výměny a mohou dokonce způsobit úplné zastavení čerpadla. b) Zařízení musí být instalováno na místě, které je chráněné před přímým slunečním zářením a ostatními zdroji tepla a nejlépe tak, aby mohlo nasávat vzduch z okolního prostoru. Nad tepelným čerpadlem se doporučuje postavit stříšku chránící zařízení před deštěm a přímým sluncem. c) Zařízení nedávejte do blízkosti komunikace s automobilovým provozem. Zvýšená prašnost způsobuje postupné zhoršování účinnosti tepelné výměny. d) Vzduchový vývod by neměl být namířen na místa, kde by mohlo proudění chladného vzduchu obtěžovat (okna, terasa,...). Vzduchový vývod neorientujte proti směru převládajících větrů. e) Vzdálenost zařízení od okraje bazénu nesmí být menší než 3,5 m. Tepelné čerpadlo se doporučuje instalovat do vzdálenosti 7 m od bazénu s tím, že celková délka propojovacího potrubí by neměla přesáhnout 30 m. Je nutné mít na paměti skutečnost, že čím větší je délka propojovacího potrubí, tím větší jsou tepelné ztráty rozvodu. Při zapuštění větší části potrubí pod zem jsou sice tepelné ztráty menší. Např.: 30 metrů rozvodu (pokud není zem vlhká) má tepelné ztráty zhruba 0,6 kw/hodinu (2000 BTU), pro každých 5 C rozdílu mezi teplotou vody v bazénu a teplotou země obklopující potrubí. Což je možné převést na cca 3 5 % prodloužení doby provozu tepelného čerpadla. f) Zařízení musí být postaveno na rovné a pevné ploše, např. na betonovém soklu nebo ocelovém podstavci. Skříň tepelného čerpadla musí být k ploše (soklu či podstavci) připevněná šrouby nebo vruty přes gumové antivibrační podložky. Gumové antivibrační vložky (silentbloky) nejen snižují hlučnost tepelného čerpadla, ale také prodlužují jeho životnost. g) Zadní plocha výparníku je tvořena lamelami z měkkého kovu. Tato plocha může být snadno poškozena. Zvolte proto takové stanoviště a taková opatření, aby k poškození lamel nedocházelo. Poznámka: Umístění a připojení k vnitřním bazénům konzultujte s dodavatelem.

9 Uživatelský a instalační manuál Instalace tepelného čerpadla a) Tepelné čerpadlo se používá ve spojení s filtrační jednotkou, která je součástí bazénové instalace uživatele. Průtok tepelným čerpadlem by měl odpovídat doporučené hodnotě (viz tabulka v kapitole 3.1 Technické údaje). Pro správné používání tepelného čerpadla je nutné instalovat obtok tvořený trojicí kohoutků, kterými se nastavuje průtok tepelným čerpadlem (viz kapitola 5.2 Nastavení provozního stavu pomocí obtoku). b) Tepelné čerpadlo je vybaveno připojovací vstupní a výstupní armaturou pro připojení potrubí d50 s převlečnou maticí a těsnícím gumovým kroužkem. Pro připojení k filtračnímu okruhu použijte tedy PVC potrubí d50 nebo můžete použít přechodové tvarovky 50/38 mm, které nejsou součástí dodávky, a vše propojit pomocí hadic ø 38 mm. Dolní armatura je pro vstup do výměníku, horní pro výstup. Před zašroubováním převlečné matice promažte závity mazacím tukem. c) Do nátrubku výměníku vkládejte trubku d50 s přesahem nejméně 1 cm, ale nejvýše 2 cm. d) Zvažte také použití rychlospojek na vstup a výstup čerpadla, aby se umožnilo jednoduché odpojení tepelného čerpadla od zbytku filtračního okruhu, jak pro vypuštění vody z čerpadla při zazimování, tak i pro případ servisu. e) Tepelné čerpadlo musí být připojeno do filtračního okruhu bazénu za filtrem a před zařízením na úpravu vody (automatickým dávkovačem chloru, ozonátorem a pod.). Typické zapojení filtračního okruhu je znázorněno na následujícím obrázku. Poznámka: Před automatický dávkovač chlóru (v případě jeho použití v okruhu filtrace) je nutné nainstalovat zpětný ventil s titanovou pružinou. Pokud tento ventil chybí, dochází při odstávce filtrace ke zvyšování koncentrace chlóru v oblasti výměníku tepelného čerpadla nad dovolenou hodnotu a k jeho poškozování. DŮLEŽITÉ: Pro správnou funkci musí výměníkem tepelného čerpadla protékat voda s průtokem v rozmezí 4-6m 3 /h. V případě průtoku nad 10m 3 /h dojde k odstávce tepelného čerpadla s chybovým hlášením EEb. Opakované hlášení, nebo opakované vystavení čerpadla průtoku většímu než 8m 3 /h způsobí nevratné poškození snímače průtoku s permanentním chybovým hlášením EEb a odstavením tepelného čerpadla. Prosím kontaktujte Vašeho prodejce nebo servisní středisko, průtokový snímač musí být vyměněn.

10 10 U živatelský a instalační manuál Zapojení kompaktního tepelného čerpadla do filtračního okruhu bazénu obtokové ventily (by-pass) skimer BAZÉN dávkovač chlóru vratná tryska výpust bazénu čerpadlo filtrace ventil filtrace TEPELNÉ ČERPADLO Vzduch výdech doplňování vody vypouštění vody do kanalizace bazénový filtr výstup vody vstup vody Vzduch sání odvod kondenzátu stěna (plot, dům)

11 Uživatelský a instalační manuál 11 Poznámka: Výrobce dodává pouze tepelné čerpadlo. Ostatní součásti na obrázku jsou součástí vodovodního okruhu, které zajišťuje uživatel nebo instalační firma. 4.3 Elektrické připojení Připojení do zásuvky DŮLEŽITÉ: Tepelné čerpadlo se dodává s přívodním kabelem opatřeným vidlicí pro připojení do zásuvky 230V/50Hz. Instalace zásuvky musí odpovídat požadavkům ČSN , včetně odpovídajícího jištění a použití proudového chrániče s vybavovacím proudem do 30 ma Pevné elektrické připojení DŮLEŽITÉ: Pokud se rozhodnete pro pevné elektrické připojení tepelného čerpadla, je to zásah do jeho elektroinstalace, který smí provést pouze osoba s příslušnou elektrotechnickou kvalifikací, a musí odpovídat níže uvedeným požadavkům: a) Tepelné čerpadlo spolu s napájením čerpadla filtrační jednotky musí být pokud možno připojen přes samostatný jistič a spínač, případně časový spínač pro pravidelné zapínání do provozu. Přívod musí být dostatečně dimenzován (doporučuje se průřez vodičů 3 2,5 mm 2 ) a opatřený proudovým chráničem s vybavovacím proudem do 30 ma. Charakteristiky elektrické sítě (napětí a kmitočet) musí odpovídat provozním parametrům zařízení. b) Elektrické zapojení musí provádět kvalifikovaný technik v souladu s platnými elektrotechnickými předpisy a normami. c) Elektroinstalace čerpadla musí být řádně uzemněna. Impedance uzemňovacího rozvodu musí splňovat platné elektrotechnické předpisy a normy. d) Napájecí a ovládací kabely musí být zapojeny a uloženy nejjednodušším a srozumitelným způsobem, bez zbytečných křížení. e) Elektroinstalaci je třeba před uvedením do provozu pečlivě zkontrolovat a proměřit, zda nedošlo k chybnému zapojení. f) Doporučené jištění je uvedeno v této tabulce: Model tepelného čerpadla HP 900 HP 1200 Parametry proudového chrániče Jmenovitý proud 10 A/C 16 A/C Vybavovací proud 30 ma 30 ma Hodnota jističe 10 A/C 16 A/C g) Schéma blokového elektrického zapojení je uvedené v kapitole 3.6.

12 12 U živatelský a instalační manuál 5. ŘÍDÍCÍ JEDNOTKA 5.1 Funkce řídící jednotky s LCD panelem Chlazení Topení Symbol slunce - režim topení Blikající slunce režim odmrazování Žádaná teplota vstupní vody Zapnutí jednotky ON/OFF Přepínání režimu Topení - chlazení Stiskni 3 sekundy pro nastavení a prohlížení uložených dat Změna nastavených hodnot Skutečná teplota vstupní vody Stiskni pro zapnutí nuceného odmrazování Stiskni pro ON/OFF časovače Stiskni 3 sekundy - kontrola teplot

13 Uživatelský a instalační manuál Nastavení provozních parametrů V pohotovostním stavu (OFF) stiskněte tlačítko "M" po dobu 3 sekund, dojde k zobrazení nastavovacích parametrů, které můžete měnit. Na příslušném parametru pak stiskem tlačítek nebo nastavíte požadovaný údaj. Potom opakovaně stiskněte tlačítko "M" pro zobrazení požadovaného čísla parametru (parametr od 00-11, viz tabulka níže). V provozním stavu (ON) stiskněte tlačítko "M" po dobu 3 sekund, dojde k zobrazení nastavovacích parametrů, ale nemůžete je měnit. Číslo Význam Rozsah Výrobní nastavení Nastavení (ANO/NE) 00 Nastavení maximální požadované teploty vody 0/1/45/60 0 ANO 01 Nastavení teploty pro začátek odmrazování ( C) -20 ~ 10-7 ANO 02 Nastavení teploty pro konec odmrazování ( C) 5 ~ ANO 03 Nastavení doby a odmrazovací cyklus (min) 30 ~ ANO 04 Nastavení doby nuceného odmrazování (min) 1 ~ 15 3 ANO Nastavení teploty ochrany kompresoru ( C) Teplota pro otevření druhého 4- cestného ventilu ( C) (nevyužito) Způsob práce tepelného čerpadla (NORMAL / SPECIAL) Restart po výpadku el. Napájení (0 ne, 1 ano) Typ: 0 - jen chlazení, 1 - topení + chlazení, 2 - topení + chlazení + poměr. top. 3 - jen topení) Rozdíl regulace mezi žádanou a skutečno teplotou vody ( C) 70 ~ ANO 0 ~ 60 7 ANO 0 ~ 1 1 ANO 0 ~ 1 1 ANO 0 ~ 3 1 ANO 1 ~ 10 2 ANO 11 Zapnutí kompresoru 0/1 0 NE Poznámka: Výrobní nastavení se od údajů v tabulce může lišit. Poznámka: Nastavení, které jsou označeny slovem NE, doporučujeme neměnit.

14 14 U živatelský a instalační manuál Poznámka: Po 10 s od posledního stisknutí tlačítka se displej přepne do standardního zobrazení nastavené teploty vody / aktuální teploty vody (během chodu) nebo aktuální teploty vody (v pohotovostním stavu). 5.3 Zapnutí a vypnutí provozního/pohotovostního režimu a nastavení požadované teploty vody Zobrazení v pohotovostním stavu: Zobrazení v provozním stavu: Stiskněte pro zapnutí zařízení. Během chodu ukazuje displej nastavenou teplotu vody, teplotu vody na výstupu a symbol režimu topení. Požadovanou teplotu vody je možné nastavit pouze během provozu zařízení. Stisknutím nastavíte teplotu o jeden stupeň výše, stisknutím nastavíte teplotu o jeden stupeň níže. Rozsah nastavení je 5-40 C. Následně vyberte jednu z funkcí tepelného čerpadla: 1. Funkce TOPENÍ (na displeji svítí sluníčko). Tepelné čerpadlo se po zvýšení teploty na požadovanou teplotu vypne. K opětovnému zapnutí dojde v okamžiku, kdy teplota vody na výstupu klesne o 2 C oproti požadované teplotě. Tento rozdíl 2 se nazývá hystereze. Je možné ji upravit (sekce 5.2. Nastavení provozních parametrů). 2. Funkce CHLAZENÍ (na displeji svítí vločka). Tepelné čerpadlo se vypne po klesnutí teploty na požadovanou teplotu. K opětovnému zapnutí dojde, když teplota vody stoupne o 2 C oproti požadované teplotě. Tento rozdíl 2 se nazývá hystereze. Je možné ji upravit (sekce 5.2. Nastavení provozních parametrů). 3. Funkce AUTOMATICKÁ (na displeji svítí trojúhelník). Při této funkci se teplota vody automaticky udržuje na požadované teplotě, tzn. tepelné čerpadlo automaticky vytápí nebo chladí vodu, až dojde k rozdílu teploty vody o 2 C od požadované teploty. Tento rozdíl 2 se nazývá hystereze. Je možné ji upravit (sekce 5.2. Nastavení provozních parametrů). Doporučení: Výrobce doporučuje řízení tepelného čerpadla AUTO- MÓDEM. Upozornění: Výrobce nedoporučuje měnit nastavení hystereze. Její případné změny může provést pouze zkušený užívátel.

15 Uživatelský a instalační manuál Kontrola aktuální hodnoty některých parametrů Stlačte během chodu na 3 s, abyste mohli zkontrolovat aktuální stav. Dalším použitím tlačítka můžete kontrolovat teplotu vody, vzduchu a kompresoru na výtlaku. 14 teplota vody na vstupu 17 teplota venkovního výměníku 15 teplota vzduchu 18 teplota vody na výstupu 16 teplota na výtlaku kompresoru Poznámka: Po 10 s od posledního stisknutí tlačítka se displej přepne do standardního zobrazení nastavené teploty vody / aktuální teploty. 5.5 Nastavení zpožděného zapnutí a vypnutí (Timer ON, Timer OFF) Zařízení je možné nastavit tak, aby se automaticky spustilo nebo zastavilo. K tomu slouží funkce časovače. V pohotovostním stavu (OFF) je možné nastavit dobu zapnutí (Timer ON): stiskněte tlačítko a vstoupíte do režimu nastavování časovače. Opětovným stisknutím tlačítka Nastavení hodiny zapnutí se provádí tlačítky se režim zruší.. Po uplynutí nastavené doby se tepelné čerpadlo automaticky spustí. Zpožděná doba zapnutí je nastavitelná v rozsahu 1 24 hod. V provozním stavu (ON) je možné nastavit dobu vypnutí (Timer OFF): stiskněte tlačítko a vstoupíte do režimu nastavování časovače. Opětovným stisknutím tlačítka se režim zruší. Nastavení hodiny vypnutí se provádí tlačítky. Po uplynutí nastavené doby se tepelné čerpadlo automaticky vypne. Zpožděná doba vypnutí je nastavitelná v rozsahu 1 24 hod. Poznámka: Timer ON a Timer OFF není možné nastavit současně. Poznámka: Zařízení nemá vlastní hodiny. Odpočítávání časovače začíná v okamžiku jeho nastavení. Poznámka: Pokud se v době, kdy je v provozu časovač stiskne tlačítko zruší., nastavení časovače se

16 16 U živatelský a instalační manuál 5.6 Zámek ovládacího panelu Stlačením a podržením obou tlačítek současně po dobu 5 s, uzamknete ovládací panel. Odemknutí panelu provedete stejným způsobem. 6. POUŽITÍ A PROVOZ ZAŘÍZENÍ 6.1 Provozní pokyny DŮLEŽITÉ: Aby tepelné čerpadlo vyhřívalo bazén, musí běžet čerpadlo filtrace a voda proudit přes tepelný výměník. Nikdy nezapínejte tepelné čerpadlo, pokud je bez vody a pokud není v provozu filtrační zařízení. Nikdy tepelné čerpadlo nezakrývejte, během provozu musí čerpadlem proudit okolní vzduch. Chraňte tepelné čerpadlo před zamrznutím. Před příchodem mrazů vypusťte z filtrace a z tepelného čerpadla vodu a zazimujte zařízení podle návodu. Při nízké okolní teplotě (pod +10 C) a vysoké relativní vzdušné vlhkosti (při/po dešti) může docházet k namrznutí výparníku. Za takových podmínek není hospodárné tepelné čerpadlo používat. 6.2 Nastavení provozního stavu pomocí obtoku Pokud je součástí filtračního okruhu obtok (není obsahem balení tepelného čerpadla), je možné pomocí obtoku nastavit optimální provoz tepelného čerpadla po uvedení do provozu. Použití obtoku Obtok sestává z trojice kohoutků zapojených podle obrázku. Vpravo je přítok od čerpadla filtrace, vlevo je vratné potrubí zpět do bazénu. zpět do bazénu od filtračního čerpadla Zcela uzavřete kohoutek 1 a otevřete kohoutky 2 a 3 na přívodu i výstupu z tepelného čerpadla. Za těchto podmínek protéká tepelným čerpadlem maximální množství vody. Uveďte tepelné čerpadlo do chodu v režimu ohřevu. 6.3 Kondenzace vody

17 Uživatelský a instalační manuál 17 Nižší teplota výparníku během provozu tepelného čerpadla je příčinou srážení vzdušné vlhkosti na lamelách výparníku a vzniku kondenzátu, případně námrazy. Pokud je relativní vlhkost vzduchu velmi vysoká, může to být i několik litrů zkondenzované vody za hodinu. Voda stéká po lamelách do prostoru dna skříně a vytéká plastovou armaturou, která je konstruována pro připojení 3/4 "PVC hadice, kterou je možné odvádět kondenzát do příhodného odtoku. Je velmi snadné zaměnit zkondenzovanou vodu za únik vody zevnitř tepelného čerpadla. Existují dva jednoduché způsoby, jak zjistit, zda jde o kondenzát: 1. Vypnout zařízení a nechat běžet pouze bazénové čerpadlo. Pokud voda přestane vytékat, jde o zkondenzovanou vodu. 2. Provést test na přítomnost chloru ve vytékající vodě (pokud je jím bazén ošetřován) - pokud není ve vytékající vodě obsažený chlór, pak jde o kondenzát. Poznámka: Případná vlhkost v okolí zařízení je způsobena srážením vodní páry a je zcela v pořádku. Poznámka: Námraza na lamelách výparníku je výsledkem nevhodných provozních podmínek (především nízké teploty vzduchu). Zařízení vypněte a počkejte, až se provozní podmínky zlepší. 6.4 Možné problémy způsobené venkovními podmínkami Za určitých vnějších podmínek může být výměna tepla mezi chladicím systémem a vodou na jedné straně a mezi chladicím systémem a vzduchem na straně druhé, nedostatečná. To má za následek zvýšení tlaku v chladicím okruhu a zvýšení spotřeby elektrické energie kompresorem. Teplotní čidlo na výstupu z kompresoru a jistič v napájecím vedení zařízení před těmito extrémními podmínkami chrání. Na displeji se proto objeví chybové hlášení EE 6. Poznámka: Tato chybová zpráva se nejdříve zobrazí při vysoké teplotě vody v bazénu a vysoké teplotě okolního vzduchu. Příčiny tohoto stavu jsou následující: Nedostatečný průtok vody. Pro zvýšení výměny tepla mezi chladicím systémem a vodou, uzavřete obtok. Námraza na výparníku. Vypněte tepelné čerpadlo a počkejte, dokud námraza nezmizí. Nepoužívejte tepelné čerpadlo při okolní teplotě nižší než 5 C. Pro provoz tohoto tepelného čerpadla je optimální rozsah okolních teplot vzduchu 5-40 C. Nedostatečný průtok vzduchu. Přesvědčte se, zda nejsou zaneseny lamely výparníku. 6.5 Poznámky k provozu tepelného čerpadla Účinnost tepelného čerpadla stoupá s rostoucí teplotou okolního vzduchu. Dosažení požadované teploty vody v bazénu může trvat několik dní. Tento čas je celkem normální a závisí především na klimatických podmínkách, objemu vody v bazénu, velikosti vodní plochy, době provozu tepelného čerpadla a tepelných ztrátách bazénu (např. odpařováním z vodní hladiny, přestupem tepla, vyzařováním atd.). V případě, kdy nejsou přijata dostatečná opatření k omezení tepelných ztrát, není udržování vysoké teploty vody v bazénu ekonomické a v některých případech ani možné. Pro omezení tepelných ztrát v době, kdy se bazén nepoužívá, používejte krycí nebo solární fólie. Teplota vody v bazénu by neměla přesáhnout 30 C. Teplá voda příliš neosvěží a navíc tvoří optimální podmínky pro růst vodních řas. Také některé komponenty bazénů mohou mít teplotní omezení. Může například docházet k měknutí fólie u fóliových bazénů. Proto nenastavujte na termostatu vyšší teplotu než 30 C.

18 18 U živatelský a instalační manuál 6.6 Zjednodušené schéma ovládání Činnost Zapnutí napájení tepelného čerpadla Externí zařízení nebo ovládací tlačítko tepelného čerpadla Vložte vidlici přívodního kabelu do zásuvky; v případě pevného připojení zapněte jistič napájení tepelného čerpadla. Displej Odezva tepelného čerpadla Zobrazí aktuální teplotu vody. (vpravo) Zapnutí cirkulace bazénové vody v potrubí Zapněte čerpadlo filtrace vody. detto Start tepelného čerpadla Stiskněte tlačítko Tepelné čerpadlo bude uvedeno do provozu v časovém intervalu od 1 sekundy do 3 minut. Nastavení teploty vody v bazénu Volitelné v rozsahu Tepelné čerpadlo ohřívá vodu, dokud není dosažena požadovaná teplota vody. 5 C až 40 C Stop Stiskněte tlačítko Tepelné čerpadlo se okamžitě zastaví a zůstane v pohotovostním režimu. Vypnutí Vytáhněte vidlici přívodního kabelu ze zásuvky; v případě pevného připojení vypněte jistič okruhu napájení tepelného čerpadla. Úplné vypnutí tepelného čerpadla od sítě elektrické energie.

19 Uživatelský a instalační manuál ÚDRŽBA A KONTROLA 7.1 Údržba POZOR: Zařízení obsahuje elektrické součástky pod napětím. Na zařízení může pracovat pouze osoba s příslušnou elektrotechnickou kvalifikací. Nebezpečí úrazu elektrickým proudem. DŮLEŽITÉ: Před jakýmkoliv zásahem do zařízení se nejprve ujistěte, že je zařízení odpojeno od sítě. a) Čistěte pravidelně bazén a filtraci, aby nedošlo k poškození zařízení vlivem špinavého nebo ucpaného filtru. b) Pravidelně kontrolujte přívod elektrické energie a stav přívodního kabelu. Pokud začne zařízení pracovat neobvykle, zařízení ihned vypněte a kontaktujte autorizovaný servis. c) Pravidelně kontrolujte pracovní oblast čerpadla (viz obrázek v kapitole 4.1 Výběr stanoviště), udržujte ji v čistotě a odstraňujte z ní nahromaděné nečistoty, listí, případně sníh. d) Pokud nepoužíváte tepelné čerpadlo, odpojte jej od sítě, vypusťte z něj vodu a zakryjte ho nepromokavou plachtou nebo PE fólií. e) Na vnější mytí tepelného čerpadla používejte běžný čistící prostředek na nádobí a čistou vodu. f) Pravidelně čistěte měkkým kartáčkem vnější plochu výparníku od přichycených nečistot. Kontrolujte plochu výparníku, zda lamely nejsou zdeformované. Lamely je možné opatrně narovnat plochým, neostrým nástrojem. Na mechanické poškození lamel se záruka nevztahuje. g) Pravidelně kontrolujte dotažení šroubů připevňujících zařízení k podložce, šroubů upevňujících kryty a opotřebení přívodního kabelu. Zarezlé části očistěte drátěným kartáčem a ošetřete je antikorozním nátěrem. h) Pravidelně demontujte horní kryt a vyčistěte vnitřek tepelného čerpadla od nečistot. i) Veškeré opravy musí provádět kvalifikovaný technik. j) Údržbu chladicího systému musí provádět kvalifikovaný technik. 7.2 Zazimování a) Odpojte tepelné čerpadlo od sítě. b) Uzavřete obtokové kohoutky 2 a 3 (viz obrázek v kapitole 6.2 Nastavení provozního stavu pomocí obtoku). c) Vypusťte z čerpadla vodu odšroubováním potrubí z obou přípojek filtračního okruhu (NEBEZPEČÍ ZAMRZNUTÍ). d) Zbylou vodu ve výměníku čerpadla vysajte do sucha (NEBEZPEČÍ ZAMRZNUTÍ). e) Našroubujte potrubí zpět (ale nedotahujte), aby se do čerpadla nedostaly nečistoty nebo voda. DŮLEŽITÉ: Správné zazimování je velmi důležité. Ve výměníku čerpadla nesmí zůstat voda. Na případné poškození výměníku mrazem se záruka nevztahuje.

20 20 U živatelský a instalační manuál 7.3 Záruční podmínky, servis a náhradní díly Záruční podmínky platí tak, jak jsou popsány v záručním listě. Servis a náhradní díly zajišťuje Microwell spol. s.r.o., prostřednictvím svých servisních středisek. 7.4 Chybová hlášení a jejich odstranění Zobrazená chybová hlášení Provozní stav tepelného čerpadla Možná příčina Odstranění, další možné příčiny (pokud nebyl první pokus o odstranění úspěšný) EE1 vyřazení z provozu, zvukový signál chyba čidla teploty vody T1 přerušený nebo zkratovaný snímač EE2 vyřazení z provozu chyba čidla teploty okolního vzduchu T2 - přerušený nebo zkratovaný snímač EE3 zvukový signál chyba čidla vypínání kompresoru T3 EE4 optické signál chyba čidla výstupního potrubí T4 EEb EE6 vypnutí z provozu do 2 min po zapnutí, zvukový signál Vypnutí z provozu, zvukový signál nízký nebo vysoký průtok vody*, nesepnutí průtokového spínače anebo chyba tohoto spínače Vysoká teplota na výtlaku zkontrolujte a vyměňte snímač zkontrolujte a vyměňte snímač zkontrolujte a vyměňte snímač zkontrolujte a vyměňte snímač úprava průtoku čerpadla bazénové vody nebo výměna průtokového spínače v tepelném čerpadle Kontrola chladiva EE8 Zvukový signál Chyba komunikace propojení ovládacího panelu a elektroniky Vysvetlivky: * Pro správnou funkci musí výměníkem tepelného čerpadla protékat voda s průtokem v rozmezí 4-6m 3 /h. V případě průtoku nad 10m 3 /h dojde k odstávce tepelného čerpadla s chybovým hlášením EEb. Opakované hlášení, nebo opakované vystavení čerpadla průtoku většímu než 8m 3 /h způsobí nevratné poškození snímače průtoku s permanentním chybovým hlášením EEb a odstavením tepelného čerpadla. Prosím kontaktujte Vašeho prodejce nebo servisní středisko, průtokový snímač musí být vyměněn. Poznámky: V případě nutnosti zásahu do elektroinstalace uvnitř zařízení kontaktujte autorizovaný servis. V případě, že se vám na displeji zobrazí F d, nemačkejte žádné tlačítko po dobu 10 sek. Dané zobrazení znázorňuje specifické technické nastavení vašeho tepelného čerpadla. Z bezpečnostních důvodů je možnost tohoto nastavení uzamčená.
