1 Katalog produktů PORTA

2 Dobrý projekt dobré dveře Kdyby se kdokoliv pokusil o zmapování historie dveří, s využitím historických materiálů, technik výroby a stylu, které jsou charakteristické pro dveře v různých místech a době, vznikla by fascinující historie, ve které se společenskopolitické dění často odbývalo za dveřmi, na jejich prahu, nebo někde mezi nimi. Můžeme směle říci, že dveře to je pohybově-plastická idea, jejíž hlavní náplní je oddělovat jednotlivé části od druhých. Mezitím, dveře to není pouze fragment bydlení či veřejných míst: dveře jsou především každodenním společníkem při lidských aktivitách; při práci, při odpočinku, při trávení radostných událostí, při jednáních a v neposlední řade při rozvíjení mezilidských vztahů. Tento možná nezvyklý pohled na dveře, odkrývá zcela nečekanou funkci v každodenním bytí člověka. Porta KMI Poland navazuje na tradici ve výrobě dveří a představuje katalog PORTA DOORS, který vás uvede do světa nejnovějších stylů, vzorů a technologie výroby dveří. Jsme přesvědčeni, že si z naší bohaté nabídky vyberete řešení dle vašich představ, díky kterým vznikne vaše vlastní historie. Všechny modely reprezentují nejvyšší kvalitu provedení včetně bezproblémového užívaní. Dbáme na každý detail konstrukce našich výrobků a především na vaši plnou spokojenost, což je zároveň satisfakce celého našeho týmu Porta KMI Poland. pro architekty for architects s myšlenkou pro komfortní práci, jsme pro vás přiravili následující materiály databáze DWG 2D, DWG 3D, REVIT soubory 3DS, RFA textury povrchů ve formátu 1:1 aktuální modelové řady dveří aktuální nabídka zárubní klasifikace použití ukázka realizací multimediální ukázka způsobu montáže PORTA KMI Poland Sp. z o.o. u l. S z k o l n a 2 6, B o l s z e w o, tel , faks info@porta.com.pl

3 Obsah Interiérové dveře Ploché dveře lakované MINIMAX... 6 Ploché dveře lakované S aplikacemi... 8 Profilované dveře LONDÝN, VÍDEŇ Ploché dveře Porta DECOR Ploché dveře Porta TWIST Ploché dveře Porta GRANDDECO Ploché dveře Porta STYL Ploché dveře Porta FOCUS Ploché dveře Porta FIT Ploché dveře Porta NOVA Ploché dveře Porta LINE Ploché dveře Laminát CPL HQ Ploché dveře Frézované Ploché dveře Porta KONCEPT Ploché dveře Porta IDEA Interiérové dveře v přírodní dýze Dýhované dveře Porta CLASSIC Dýhované dveře MADRID, CORDOBA Dýhované dveře TOLEDO, SEVILLA Atypické dveře v přírodní dýze Dýhované dveře Nova NATURA Dýhované dveře Natura LINE Dýhované dveře Natura STYL Dýhované dveře Natura TREND Dýhované dveře Natura SPACE Dýhované dveře Natura KONCEPT Dýhované dveře Natura TREND ELEGANCE Dýhované dveře Natura KONCEPT ELEGANCE Systém pro posuvné dveře, Skládací dveře, Posuvné dveře Systém pro posuvné dveře PORTA, Systém pro posuvné dveře ALU (nástěnný) Systém pro posuvné dveře KOMPAKT (pro zabudování do stěny) Šatní profilované dveře OXFORD, ŽENEVA Skládací dveře ALFA, Skládací dveře BETA Dvojité posuvné dveře OMEGA Vstupní dveře vnitřní Bezpečnostní dveře AGAT, OPAL Protipožární dveře KWARC Bezpečnostní dveře 3. třídy GRANIT Vstupní dveře venkovní Kovové dveře GDAŇSK, ŠTĚTÍN, TORUŇ Kovové dveře ROMA Dřevěné frézované dveře WROCLAW Dřevěné frézované dveře GDYNIA Světlíky a nadsvětlíky pro dveře GDYNIA Technické dveře Zvukově-izolační dveře 27 db, 32 db Zvukově-izolační dveře 42 db Protipožární dveře EI 30, EI Technické dveře se zvýšenou odolností ENDURO Technické dveře vodě odolné AQUA Kovové dveře Kovové dveře EI Zárubně Zárubeň konstantní šířky MINIMAX Obložková zárubeň Porta SYSTEM Obložková zárubeň Porta SYSTEM ELEGANCE Obložková zárubeň PRESTIGE Světlíky Kovová zárubeň rohová malá a velká, rohová velká skládaná Kovová obložková zárubeň Kovová zárubeň rohová AGAT, OPAL, Systém pro posuvné dveře KOVOVÝ Zárubeň PROJEKT Příslušenství a technické informace Kování Krycí lišty a doplňkový sortiment Montážní rozměry dveří Tabulky rozměrů dveří Ostatní informace Klasifikace Porta Vzorky barev Porta KONTRAKT (nestandardní řešení) nové barvy! nové barvy! nová kolekce! nové modely! nové barvy! nové barvy! nové barvy! nové barvy! nová kolekce! nový model! nové modely! nová kolekce! nová kolekce! nové barvy! nové barvy! nové barvy! nové barvy! nové barvy! nové barvy! nové barvy! nová kolekce! nové barvy! nové barvy! nové modely! nové barvy!

4 dveře INTERIÉROVÉ Již od počátku založení firmy Porta KMI Poland, bylo (a stále je) její specialitou produkce vnitřních dveří určených pro užívání uvnitř obytných a kancelářských prostor. Je třeba si pamatovat, že takové dveře nejsou vhodné pro použití jako dveře vnitřní vchodové do bytu či do jiných prostor, ve kterých podmínky a to jak teplotní tak i s ohledem na vlhkost jsou nevyhovující. Naše široká nabídka dovolí každému zákazníkovi vybrat si model křídla, s ohledem na vzor a také na cenu. Nabízíme křídla s lakovou, laminátovou úpravou v široké paletě barev, syntetickým a přírodním povrchem a také křídla s rámovou konstrukcí s přírodním povrchem. Společným znakem různorodosti provedení všech modelů je vysoká kvalita. Bez ohledu na cenu mohou si naši klienti být jisti, že dostávají produkt té nejvyšší kvality. MINIMAX nové barvy! S aplikacemi Profilované Porta DECOR nové barvy! Porta TWIST nová kolekce! Porta GRANDDECO nové modely! Porta STYL nové barvy! Porta FOCUS nové barvy! Porta FIT nové barvy! Porta NOVA Porta LINE Laminát CPL HQ Frézované Porta KONCEPT nové barvy! Porta IDEA nová kolekce! Dopřejte si kvalitu!

5 MINIMAX Vodou ředitelný lak vnitřní HIIIII Výplň dveří tvoří voština, nebo zesílená dutinková dřevotříska vsazená do lepeného dřevěného dřeva a zesíleného vnitřního rámu z překližky (za příplatek). Ostatní modely jsou standardně vyplněny plnou dřevotřískou. Rám včetně výplně je opláštěný HDF deskou. Jabloň Akrylátová barva vnitřní HHIIII Profil hrany dveří K hranatý (bílá a jabloň) a R kulatý (buk). Horní a obě boční hrany jsou olepeny okrajovou páskou ve stejné barvě jako povrch dveří. Bílá (RAL9016) Křídlo je natřené ekologickým vodou ředitelným lakem nové generace. Rámeček (PVC) i zasklívací lišty (MDF) jsou ve stejné barvě jako dveře. Jednokřídlé a dvoukřídlé ve všech vzorech. Křídlo je možné vyhotovit jako variantu pro jednokřídlé posuvné dveře bez závěsů a polodrážky, ve spodní části je vyfrézovaný žlábek pro kolejnici montovanou do podlahy (v příslušenství zárubně). Tři čepové závěsy standard Zámek: připravený pro dozický klíč, WC sadu nebo přizpůsobený pro cylindrickou vložku Sklo (vzor: činčila) Příprava ke zkrácení max. 60 mm Kulatá úchytka (pro posuvné dveře) Jednokřídlé: 60, 70, 80, 90, 100, Dvoukřídlé: ZÁRUBEŇ (viz. od str. 126) Zárubeň MINIMAX s konstantní šířkou 60 mm a 100 mm Obložková zárubeň Porta SYSTEM Obložková zárubeň PRESTIGE Kovová zárubeň Křídlo je dostupné ve verzi pro lakování v ceně barvy MINIMAX Bílá. výplň: voština Dobrá kvalita nízká cena Dveře z kolekce MINIMAX, to je atraktivní nabídka pro ty klienty, kteří sázejí především na nízkou cenu bez ohledu na nižší kvalitu výrobku. Tyto dveře jsou na trhu velmi žádané v bílé barvě, používajíc dvakrát lakovanou eukalyptovou desku. Standardní výplní tvoří voština, která může být nahrazena dutinovou dřevotřískou, která je charakterizována vyšší pevností a akustickými vlastnostmi. výplň: dutinková dřevotříska modely: 1/3 sklo, 3/4 sklo Profil zasklívacích rámečků modely: 1/3 sklo s rámečkem, 2/3 sklo s rámečkem 1 Pouze s dutinkovou dřevotřískou. Rozměry prosklení stejné jak u rozměru Možnost libovolné kombinace rozměrů pro dvoukřídlé dveře. Pasivní křídlo v rozměrech 30, 40, 50 a to pouze v plném provedení. rozměr 100, 110 výplň s dutinkovou dřevotřískou větrací mřížka, ventilační otvory, výřez ze spodní části dveří kulaté prosklení z nerezové oceli boční podélný úchyt pro posuvné dveře (ks.) háková zámková sada s bočními úchytkami (pro posuvné dveře) kryty závěsů štítkové kování sklo bezpečnostní matné, vzor 1/3 sklo sklo bezpečnostní matné, vzor 3/4 sklo sklo bezpečnostní matné, vzor 1/3 sklo s rámečkem sklo bezpečnostní matné, vzor 2/3 sklo s rámečkem plné 1/3 sklo 3/4 sklo 1/3 sklo s rámečkem 2/3 sklo s rámečkem 6 7

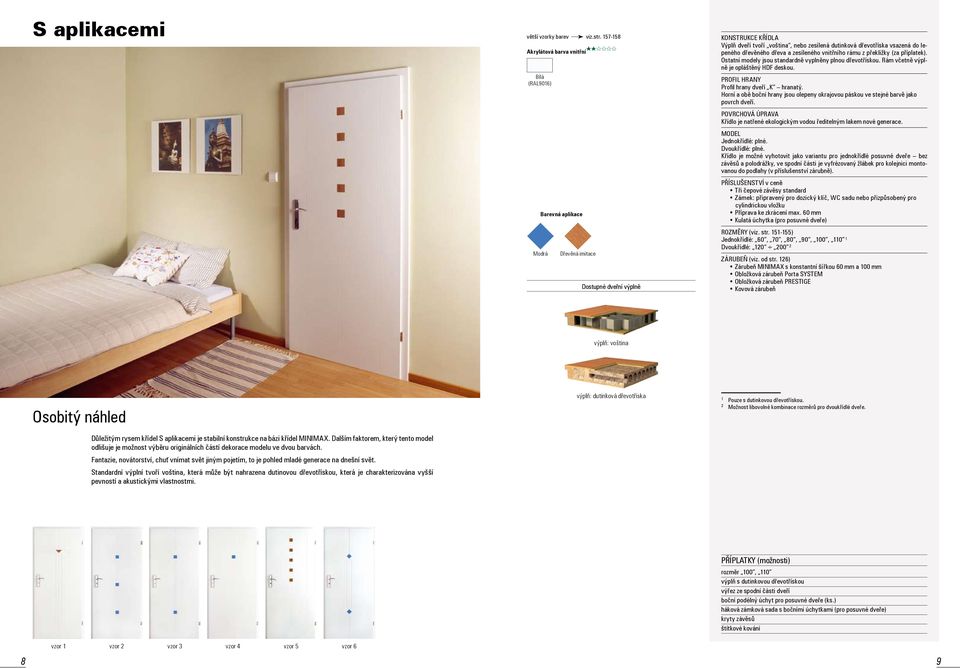

6 S aplikacemi Akrylátová barva vnitřní HHIIII Výplň dveří tvoří voština, nebo zesílená dutinková dřevotříska vsazená do lepeného dřevěného dřeva a zesíleného vnitřního rámu z překližky (za příplatek). Ostatní modely jsou standardně vyplněny plnou dřevotřískou. Rám včetně výplně je opláštěný HDF deskou. Bílá (RAL9016) Barevná aplikace Modrá Dřevěná imitace Profil hrany dveří K hranatý. Horní a obě boční hrany jsou olepeny okrajovou páskou ve stejné barvě jako povrch dveří. Křídlo je natřené ekologickým vodou ředitelným lakem nové generace. Jednokřídlé: plné. Dvoukřídlé: plné. Křídlo je možné vyhotovit jako variantu pro jednokřídlé posuvné dveře bez závěsů a polodrážky, ve spodní části je vyfrézovaný žlábek pro kolejnici montovanou do podlahy (v příslušenství zárubně). Tři čepové závěsy standard Zámek: připravený pro dozický klíč, WC sadu nebo přizpůsobený pro cylindrickou vložku Příprava ke zkrácení max. 60 mm Kulatá úchytka (pro posuvné dveře) Jednokřídlé: 60, 70, 80, 90, 100, Dvoukřídlé: ZÁRUBEŇ (viz. od str. 126) Zárubeň MINIMAX s konstantní šířkou 60 mm a 100 mm Obložková zárubeň Porta SYSTEM Obložková zárubeň PRESTIGE Kovová zárubeň výplň: voština Osobitý náhled Důležitým rysem křídel S aplikacemi je stabilní konstrukce na bázi křídel MINIMAX. Dalším faktorem, který tento model odlišuje je možnost výběru originálních částí dekorace modelu ve dvou barvách. Fantazie, novátorství, chuť vnímat svět jiným pojetím, to je pohled mladé generace na dnešní svět. Standardní výplní tvoří voština, která může být nahrazena dutinovou dřevotřískou, která je charakterizována vyšší pevností a akustickými vlastnostmi. výplň: dutinková dřevotříska 1 Pouze s dutinkovou dřevotřískou. 2 Možnost libovolné kombinace rozměrů pro dvoukřídlé dveře. rozměr 100, 110 výplň s dutinkovou dřevotřískou výřez ze spodní části dveří boční podélný úchyt pro posuvné dveře (ks.) háková zámková sada s bočními úchytkami (pro posuvné dveře) kryty závěsů štítkové kování vzor 1 vzor 2 vzor 3 vzor 4 vzor 5 vzor 6 8 9

7 LONDÝN, VÍDEŇ Rám křidla je zhotoven z borovicových profilů. Výplň křidla je tvořen stabilizační Akrylátová barva vnitřní HHIIII výplní. Rám s výplní je oboustranně opláštěn HDF deskou. Bílá (RAL9016) Termofólie HHHHII světlý Olše Jabloň zlatý Povrch se strukturou dřevo Profil hrany dveří R kulatý. Horní a obě boční hrany jsou olepeny okrajovou páskou ve stejné barvě jako povrch dveří. Křídlo má dvakrát lakovaný povrch vodou ředitelnou akrylátovou barvou nebo je pokryt termofólií (pouze LONDÝN). Rámeček i zasklívací lišty (PVC) jsou ve stejné barvě jako dveře. LONDÝN (lakované nebo v termofólii) VÍDEŇ (pouze lakované) Jednokřídlé: plné, 1/3 sklo s rámečkem, 2/3 sklo s rámečkem, 3/4 sklo s rámečkem Dvoukřídlé: plné, 2/3 sklo s rámečkem, 3/4 sklo s rámečkem. Křídlo je možné vyhotovit jako variantu pro jednokřídlé posuvné dveře bez závěsů a polodrážky, ve spodní části je vyfrézovaný žlábek pro kolejnici montovanou do podlahy (v příslušenství zárubně). Tři čepové závěsy standard Zámek: připravený pro dozický klíč, WC sadu nebo přizpůsobený pro cylindrickou vložku Sklo (vzor: činčila) Kulatá úchytka (pro posuvné dveře) Jednokřídlé: 60, 70, 80, 90 Dvoukřídlé: ZÁRUBEŇ (viz. od str. 126) Zárubeň MINIMAX s konstantní šířkou 60 mm a 100 mm Obložková zárubeň Porta SYSTEM Kovová zárubeň U materiálu CPL HQ Bílá je hladká povrchová úprava. Evropský styl Klasické vzory elegance a vysoký standard provedení, to jsou znaky pro dveře LONDÝN a VÍDEŇ. Velké prosklené plochy dveří zaručují dostatek světla v interiéru. Barevnost povrchu udržuje harmonii s celým interiérem. Jsou to výrobky prověřené a populární, díky vysoce trvanlivým materiálům a propracované technologii výroby. Uplatnění lze hledat ve veřejném sektoru a také pro bytovou zástavbu výplň: stabilizační Profil zasklívacích rámečků všechny prosklené modely 1 Možnost libovolné kombinace rozměrů pro dvoukřídlé dveře. větrací mřížka, ventilační otvory, výřez ze spodní části dveří příprava ke zkrácení max. 60 mm boční podélný úchyt pro posuvné dveře (ks.) háková zámková sada s bočními úchytkami (pro posuvné dveře) kryty závěsů štítkové kování LONDÝN, plné LONDÝN, 1/3 sklo LONDÝN, 2/3 sklo s rámečkem LONDÝN, 3/4 sklo s rámečkem VÍDEŇ, plné VÍDEŇ, 1/3 sklo VÍDEŇ, 2/3 sklo s rámečkem VÍDEŇ, 3/4 sklo s rámečkem 10 11

8 Porta DECOR Výplň křídla je tvoří voština, nebo zesílená dutinková dřevotříska vsazená do Fólie Portadecor HHHIII lepeného dřevěného jehličnatého dřeva a zesíleného vnitřního rámu z překližky (za příplatek). Rám včetně výplně je opláštěný HDF deskou. Euroinvest Světlý Bavaria Verona1 Verona2 Višeň Verona3 Wenge Profil hrany dveří K hranatý. Horní a obě boční hrany jsou olepeny okrajovou páskou ve stejné barvě jako povrch dveří. Povrchovou úpravu dveří tvoří fólie Portadecor. Rámeček a žebříček (PVC) i zasklívací lišty (MDF) jsou ve stejné barvě jako dveře. Jednokřídlé a dvoukřídlé ve všech vzorech. Křídlo je možné vyhotovit jako variantu pro jednokřídlé posuvné dveře bez závěsů a polodrážky, ve spodní části je vyfrézovaný žlábek pro kolejnici montovanou do podlahy (v příslušenství zárubně). Tři čepové závěsy standard Zámek: připravený pro dozický klíč, WC sadu nebo přizpůsobený pro cylindrickou vložku Sklo (vzor: činčila) Kulatá úchytka (pro posuvné dveře) Jednokřídlé: 60, 70, 80, 90, 100, Dvoukřídlé: ZÁRUBEŇ (viz. od str. 126) Zárubeň MINIMAX s konstantní šířkou 60 mm a 100 mm Obložková zárubeň Porta SYSTEM Obložková zárubeň PRESTIGE Kovová zárubeň výplň: voština Příprava pro zkrácení za příplatek, se týká dveří s výplní voština. Výplně dutinová dřevotříska a plná dřevotříska obsahují přípravu pro zkrácení ve standardu. Světlé a teplé prostředí Blízká podobnost s přírodními barvami a výjimečná odolnost povrchu to jsou znaky dveří ze skupiny Porta DECOR. Teplé barvy povrchu a velký výběr, dává vnitřnímu prostředí pocit útulnosti. Stabilní konstrukce a vysoká kvalita materiálu za atraktivní cenu, jsou největší devízou této skupiny. Dveře Porta DECOR vypadají skvěle nejen v obytných komplexech, ale také v kancelářích. Standardní výplní tvoří voština, která může být nahrazena dutinovou dřevotřískou, která je charakterizována vyšší pevností a akustickými vlastnostmi. modely: 1/3 sklo, 3/4 sklo výplň: dutinková dřevotříska Profil zasklívacích rámečků modely: 1/3 sklo s rámečkem, 2/3 sklo s rámečkem, žebriček 1 Pouze s dutinkovou dřevotřískou. Rozměry prosklení stejné jak u rozměru Možnost libovolné kombinace rozměrů pro dvoukřídlé dveře. Pasivní křídlo v rozměrech 30, 40, 50 a to pouze v plném provedení. za rozměr 100, 110 výplň s dutinkovou dřevotřískou větrací mřížka, ventilační otvory, výřez ze spodní části dveří příprava ke zkrácení max. 60 mm kulaté prosklení z nerez oceli boční podélný úchyt pro posuvné dveře (ks.) háková zámková sada s bočními úchytkami (pro posuvné dveře) kryty závěsů štítkové kování sklo bezpečnostní matné, vzor 1/3 sklo sklo bezpečnostní matné, vzor 3/4 sklo sklo bezpečnostní matné, vzor 1/3 sklo s rámečkem sklo bezpečnostní matné, vzor 2/3 sklo s rámečkem sklo bezpečnostní matné, vzor žebříček plné 1/3 sklo 3/4 sklo 1/3 sklo s rámečkem 2/3 sklo s rámečkem žebriček 12 13

9 Porta TWIST Fólie Portadecor HHHIII Výplň křídla je tvořen mix konstrukcí, která se skládá z voštiny nebo plné dřevotřísky zesílené překližkou. Rám včetně vyplnění je oboustranně opláštěný HDF deskou. Konstrukci křídla umocňuje sklo nebo plochý panel (oboustranně olepen HDF deskou 4mm). Euroinvest Světlý Bavaria Verona1 Verona2 Višeň Verona3 Wenge Profil hrany dveří K hranatý. Horní a obě boční hrany jsou olepeny okrajovou páskou ve stejní barvě jako povrch dveří. Povrchová úprava dveří je tvořena fólií Portadecor. MDF rámeček je v barvě křídla. Jednokřídlé a dvoukřídlé ve všech vzorech. Křídlo je možné vyhotovit jako variantu pro jednokřídlé posuvné dveře bez závěsů a polodrážky, ve spodní části je vyfrézovaný žlábek pro kolejnici montovanou do podlahy (v příslušenství zárubně). Tři čepové závěsy standard Zámek: připravený pro dozický klíč, WC sadu nebo přizpůsobený pro cylindrickou vložku Sklo: matné Kulatá úchytka (pro posuvné dveře) Jednokřídlé: 60 1, 70, 80, 90, 100, Dvoukřídlé: ZÁRUBEŇ (viz. od str. 126) Zárubeň MINIMAX s konstantní šířkou 60 mm a 100 mm Obložková zárubeň Porta SYSTEM Obložková zárubeň PRESTIGE Kovová zárubeň : Příprava pro zkrácení za příplatek, se týká dveří s výplní voština. Výplň plná dřevotříska zesílená překližkou obsahuje přípravu pro zkrácení ve standardu. výplň: voština výplň: plná dřevotříska zesílená překližkou Rytmus interiéru novinka V nabízených modelech dveří Porta TWIST, je smyslem jednoduchost formy. Ostré kontury, které jsme zjemnili díky prohnutí a zaoblení, mohou svým charakterem navázat na styl obydlí. Tato kolekce dveří je směřována pro klienty, kteří chtějí zvýraznit a odlišit dominujícím efektem svůj interiéru. Profil zasklívacích rámečků 1 Nedostupný pro vzor A. 2 Dostupný pouze s výplní plná dřevotříska zesílená překližkou. 3 Možnost libovolné kombinace rozměrů pro dvoukřídlé dveře. všechny prosklené modely nebo modely s výplní HDF dekorativní lišty skupina A vzor A.0 vzor A.1 vzor A3 vzor B.0 vzor B.1 vzor B.2 rozměr 100, 110 výplň s plnou dřevotřískou větrací mřížka, ventilační otvory, výřez ze spodní části dveří příprava ke zkrácení max. 60 mm boční podélný úchyt pro posuvné dveře (ks.) háková zámková sada s bočními úchytkami (pro posuvné dveře) kryty závěsů štítkové kování 14 15

10 Porta GRANDDECO Fólie Portadecor HHHIII Euroinvest Světlý Bavaria Verona1 Verona2 Višeň Verona3 výplň: voština Wenge Standardní výplní tvoří voština. Za příplatek je rovněž dostupná: dutinková dřevotříska (vzory 1.1, 2.1, 3.1, 4.1), nebo plná dřevotříska (ostatní vzory) vsazená do lepeného dřevěného jehličnatého dřeva a zesíleného vnitřního rámu z překližky. Rám včetně výplně je oboustranně opláštěný HDF deskou. Profil hrany dveří K hranatý. Horní a obě boční hrany jsou olepeny okrajovou páskou ve stejné barvě jako povrch dveří. Povrchovou úpravu dveří tvoří fólie Portadecor. MDF rámeček i zasklívací lišty jsou ve stejné barvě jako dveře. Jednokřídlé a dvoukřídlé ve všech vzorech. Křídlo je možné vyhotovit jako variantu pro jednokřídlé posuvné dveře bez závěsů a polodrážky, ve spodní části je vyfrézovaný žlábek pro kolejnici montovanou do podlahy (v příslušenství zárubně). Tři čepové závěsy standard Zámek: připravený pro dozický klíč, WC sadu nebo přizpůsobený pro cylindrickou vložku Sklo (vzor: bezpečnostní matné nebo činčila) Kulatá úchytka (pro posuvné dveře) Jednokřídlé: 60, 70, 80, 90, 100, Dvoukřídlé: ZÁRUBEŇ (viz. od str. 126) Zárubeň MINIMAX s konstantní šířkou 60 mm a 100 mm Obložková zárubeň Porta SYSTEM Obložková zárubeň PRESTIGE Kovová zárubeň výplň: dutinková dřevotříska : Příprava pro zkrácení za příplatek, se týká dveří s výplní voština. Výplně dutinová dřevotříska a plná dřevotříska obsahují přípravu pro zkrácení ve standardu. Jednoduchý tvar Klasický design je garancí elegantního interiéru. Jednoduchý tvar je synonymem dobrého vkusu. Modely jsou určeny pro klienty, kteří si váží tradic a cítí se dobře v aranžmá klasiky. Pro skupinu modelů kde je standardní výplní voština, můžeme aplikovat i výplň dutinková dřevotříska, která vykazuje vyšší odolnost a lepší izolační vlastnosti. Dveře s výplní dutinková dřevotříska jsou trvalejší a stabilnější v konstrukci a to včetně zvukové izolace. výplň: plná dřevotříska zesílená překližkou všechny prosklené modely Profil zasklívacích rámečků všechny plné modely 1 Pouze s dutinkovou dřevotřískou. Rozměry prosklení stejné jak u rozměru Možnost libovolné kombinace rozměrů pro dvoukřídlé dveře. rozměr 100, 110 výplň s dutinkovou nebo plnou dřevotřískou větrací mřížka, ventilační otvory, výřez ze spodní části dveří příprava ke zkrácení max. 60 mm boční podélný úchyt pro posuvné dveře (ks.) háková zámková sada s bočními úchytkami (pro posuvné dveře) kryty závěsů štítkové kování vzor 1.1 vzor 1.2 vzor 1.3 vzor 2.1 vzor 2.2 vzor 2.3 vzor 3.1 vzor 3.2 vzor 4.1 vzor

11 Porta GRANDDECO Fólie Portadecor HHHIII Euroinvest Světlý Bavaria Verona1 Verona2 Višeň Verona3 výplň: voština Wenge Standardní výplní tvoří voština. Za příplatek je rovněž dostupná: dutinková dřevotříska (vzory 5.1, 6.1), nebo plná dřevotříska (ostatní vzory) vsazená do lepeného dřevěného jehličnatého dřeva a zesíleného vnitřního rámu z překližky. Rám včetně výplně je oboustranně opláštěný HDF deskou. Profil hrany dveří K hranatý. Horní a obě boční hrany jsou olepeny okrajovou páskou ve stejné barvě jako povrch dveří. Povrchovou úpravu dveří tvoří fólie Portadecor. MDF rámeček i zasklívací lišty jsou ve stejné barvě jako dveře. Jednokřídlé a dvoukřídlé ve všech vzorech. Křídlo je možné vyhotovit jako variantu pro jednokřídlé posuvné dveře bez závěsů a polodrážky, ve spodní části je vyfrézovaný žlábek pro kolejnici montovanou do podlahy (v příslušenství zárubně). Tři čepové závěsy standard Zámek: připravený pro dozický klíč, WC sadu nebo přizpůsobený pro cylindrickou vložku Sklo (vzor: bezpečnostní matné nebo činčila) Kulatá úchytka (pro posuvné dveře) Jednokřídlé: 60, 70, 80, 90, 100, Dvoukřídlé: ZÁRUBEŇ (viz. od str. 126) Zárubeň MINIMAX s konstantní šířkou 60 mm a 100 mm Obložková zárubeň Porta SYSTEM Obložková zárubeň PRESTIGE Kovová zárubeň výplň: dutinková dřevotříska : Příprava pro zkrácení za příplatek, se týká dveří s výplní voština. Výplně dutinková dřevotříska a plná dřevotříska obsahují přípravu pro zkrácení ve standardu. Jednoduchý tvar novinka Klasický design je garancí elegantního interiéru. Jednoduchý tvar je synonymem dobrého vkusu. Modely jsou určeny pro klienty, kteří si váží tradic a cítí se dobře v aranžmá klasiky. Pro skupinu modelů kde je standardní výplní voština, můžeme aplikovat i výplň dutinková dřevotříska, která vykazuje vyšší odolnost a lepší izolační vlastnosti. Dveře s výplní dutinková dřevotříska jsou trvalejší a stabilnější v konstrukci a to včetně zvukové izolace. výplň: plná dřevotříska zesílená překližkou všechny prosklené modely Profil zasklívacích rámečků všechny plné modely 1 Pouze s dutinkovou dřevotřískou. Rozměry prosklení stejné jak u rozměru Možnost libovolné kombinace rozměrů pro dvoukřídlé dveře. rozměr 100, 110 výplň s dutinkovou nebo plnou dřevotřískou větrací mřížka, ventilační otvory, výřez ze spodní části dveří příprava ke zkrácení max. 60 mm boční podélný úchyt pro posuvné dveře (ks.) háková zámková sada s bočními úchytkami (pro posuvné dveře) kryty závěsů štítkové kování vzor 5.1 vzor 5.2 vzor 6.1 vzor

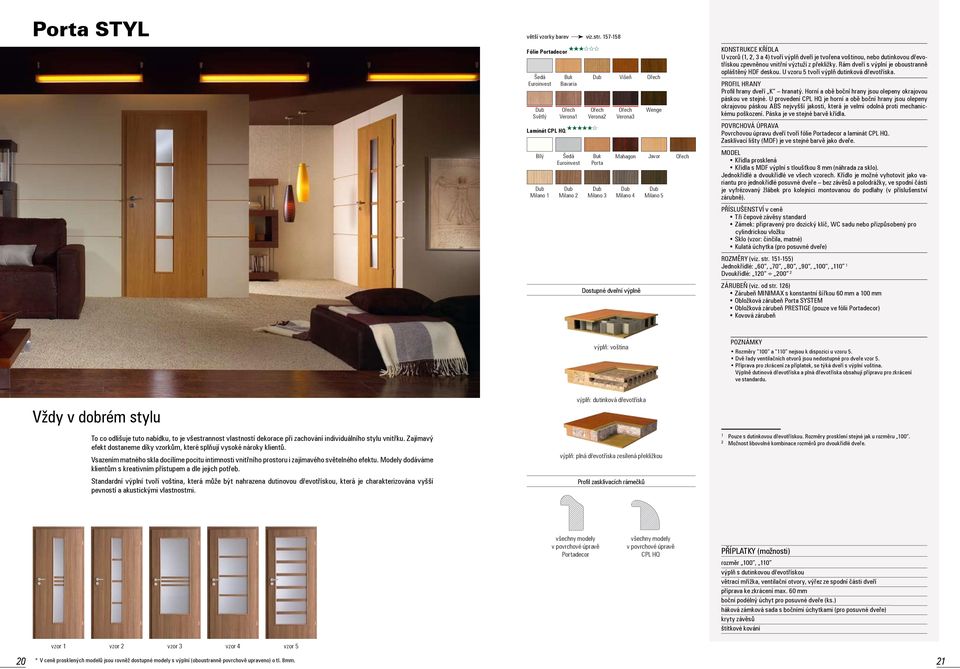

12 Porta STYL Fólie Portadecor HHHIII Euroinvest Světlý Laminát CPL HQ HHHHHI Bílý Milano 1 Bavaria Verona1 Euroinvest Milano 2 Verona2 Porta Milano 3 Višeň Verona3 Mahagon Javor Milano 4 Wenge Milano 5 U vzorů (1, 2, 3 a 4) tvoří výplň dveří je tvořena voštinou, nebo dutinkovou dřevotřískou zpevněnou vnitřní výztuží z překližky. Rám dveří s výplní je oboustranně opláštěný HDF deskou. U vzoru 5 tvoří výplň dutinková dřevotříska. Profil hrany dveří K hranatý. Horní a obě boční hrany jsou olepeny okrajovou páskou ve stejné. U provedení CPL HQ je horní a obě boční hrany jsou olepeny okrajovou páskou ABS nejvyšší jakosti, která je velmi odolná proti mechanickému poškození. Páska je ve stejné barvě křídla. Povrchovou úpravu dveří tvoří fólie Portadecor a laminát CPL HQ. Zasklívací lišty (MDF) je ve stejné barvě jako dveře. Křídla prosklená Křídla s MDF výplní s tloušťkou 8 mm (náhrada za sklo). Jednokřídlé a dvoukřídlé ve všech vzorech. Křídlo je možné vyhotovit jako variantu pro jednokřídlé posuvné dveře bez závěsů a polodrážky, ve spodní části je vyfrézovaný žlábek pro kolejnici montovanou do podlahy (v příslušenství zárubně). Tři čepové závěsy standard Zámek: připravený pro dozický klíč, WC sadu nebo přizpůsobený pro cylindrickou vložku Sklo (vzor: činčila, matné) Kulatá úchytka (pro posuvné dveře) Jednokřídlé: 60, 70, 80, 90, 100, Dvoukřídlé: ZÁRUBEŇ (viz. od str. 126) Zárubeň MINIMAX s konstantní šířkou 60 mm a 100 mm Obložková zárubeň Porta SYSTEM Obložková zárubeň PRESTIGE (pouze ve fólii Portadecor) Kovová zárubeň výplň: voština Rozměry 100 a 110 nejsou k dispozici u vzoru 5. Dvě řady ventilačních otvorů jsou nedostupné pro dveře vzor 5. Příprava pro zkrácení za příplatek, se týká dveří s výplní voština. Výplně dutinová dřevotříska a plná dřevotříska obsahují přípravu pro zkrácení ve standardu. Vždy v dobrém stylu To co odlišuje tuto nabídku, to je všestrannost vlastností dekorace při zachování individuálního stylu vnitřku. Zajímavý efekt dostaneme díky vzorkům, které splňují vysoké nároky klientů. Vsazením matného skla docílíme pocitu intimnosti vnitřního prostoru i zajímavého světelného efektu. Modely dodáváme klientům s kreativním přístupem a dle jejich potřeb. Standardní výplní tvoří voština, která může být nahrazena dutinovou dřevotřískou, která je charakterizována vyšší pevností a akustickými vlastnostmi. výplň: dutinková dřevotříska výplň: plná dřevotříska zesílená překližkou Profil zasklívacích rámečků 1 Pouze s dutinkovou dřevotřískou. Rozměry prosklení stejné jak u rozměru Možnost libovolné kombinace rozměrů pro dvoukřídlé dveře. všechny modely v povrchové úpravě Portadecor všechny modely v povrchové úpravě CPL HQ rozměr 100, 110 výplň s dutinkovou dřevotřískou větrací mřížka, ventilační otvory, výřez ze spodní části dveří příprava ke zkrácení max. 60 mm boční podélný úchyt pro posuvné dveře (ks.) háková zámková sada s bočními úchytkami (pro posuvné dveře) kryty závěsů štítkové kování vzor 1 vzor 2 vzor 3 vzor 4 vzor 5 20 * V ceně prosklených modelů jsou rovněž dostupné modely s výplní (oboustranně povrchově upraveno) o tl. 8mm. 21

13 Porta FOCUS Fólie Portadecor HHHIII Euroinvest Světlý Bavaria Verona1 Verona2 Višeň Verona3 Wenge Výplň křídla tvoří voština, nebo zesílená dutinková dřevotříska vsazená do lepeného dřevěného jehličnatého dřeva a zesíleného vnitřního rámu z překližky (za příplatek). Ostatní modely jsou standardně vyplněny plnou dřevotřískou. Rám včetně výplně je opláštěný HDF deskou. Profil hrany křídla K hranatý. Horní a obě boční hrany jsou olepeny okrajovou páskou ve stejné barvě, jako je povrch křídla. Krídlo jsou olepeny fólií Portadecor. Rám MDF je ve stejné barvě dveří. Jednokřídlé a dvoukřídlé ve všech vzorech. Křídlo je možné vyhotovit jako variantu pro jednokřídlé posuvné dveře bez závěsů a polodrážky, ve spodní části je vyfrézovaný žlábek pro kolejnici montovanou do podlahy (v příslušenství zárubně). Dveře skupiny 2 je možné vyhotovit jako variantu pro jednokřídlé posuvné dveře bez závěsů a polodrážky, ve spodní části je vyfrézovaný žlábek pro kolejnici montovanou do podlahy (v příslušenství zárubně). Tři čepové závěsy standard Zámek: připravený pro dozický klíč, WC sadu nebo přizpůsobený pro cylindrickou vložku Sklo: matné kalené (s konstantní šířkou, nezávislou na rozměrech křídla) Kulatá úchytka (pro posuvné dveře) Jednokřídlé: 60, 70, 80, 90, 100, Dvoukřídlé: ZÁRUBEŇ (viz. od str. 126) Zárubeň MINIMAX s konstantní šířkou 60 mm a 100 mm Obložková zárubeň Porta SYSTEM Obložková zárubeň PRESTIGE Kovová zárubeň výplň: voština Mřížka a výřez ve spodní části dveří jsou dostupné pouze pro plné křídla skupiny 1. Příprava pro zkrácení za příplatek, se týká dveří s výplní voština. Výplně dutinová dřevotříska a plná dřevotříska obsahují přípravu pro zkrácení ve standardu. výplň: dutinková dřevotříska Světlo a prostor Kolekce dveří FOCUS obsahuje dvě skupiny produktů. Vzory ze skupiny 2 jsou výzvou pro klienty, kteří si cení svobodu prostoru, pro které přirozené světlo plní důležitou roli při projektování interiéru. Sklo zde tvoří element podtrhující novodobé tvary, díky čemu se dokonale komponuje v novodobém bydlení podtrhujíc jeho otevřený charakter. Kolekce, je doplněna plnými křídly ze skupiny 1, kde delikátní frézované vzory navazují na vzory skupiny 2. Všechny modely směřujeme pro klienty, kteří chtějí odlišit své bydlení atraktivním, novodobým stylem aranžmá. Standardem je výplň typu voština, kterou můžeme nahradit dutinkovou dřevotřískou, jenž vykazuje větší odolnost konstrukce křídla. Standardní výplní tvoří voština, která může být nahrazena dutinovou dřevotřískou, která je charakterizována vyšší pevností a akustickými vlastnostmi. Profil zasklívacích rámečků všechny prosklené modely 1 Rozměr k dispozici pouze v dutinkové dřevotřísce. 2 Možnost libovolné kombinace rozměrů pro dvoukřídlé dveře. rozměr 100, 110 výplň s dutinkovou dřevotřískou větrací mřížka, ventilační otvory, výřez ze spodní části dveří příprava ke zkrácení max. 60 mm boční podélný úchyt pro posuvné dveře (ks.) háková zámková sada s bočními úchytkami (pro posuvné dveře) kryty závěsů štítkové kování vzor 1.B vzor 1.C vzor 1.D vzor 1.E vzor 2.A vzor 2.B vzor 2.C vzor 2.D vzor 2.E 22 23

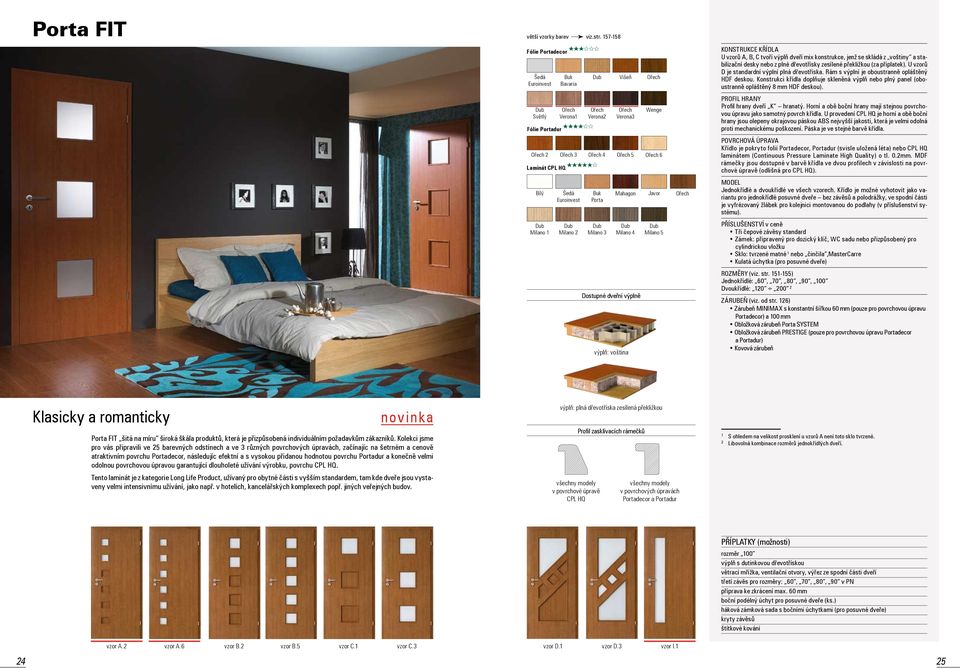

14 Porta FIT Fólie Portadecor HHHIII Euroinvest Světlý Fólie Portadur HHHHII Laminát CPL HQ HHHHHI Bílý Milano 1 Bavaria Verona1 Euroinvest Milano 2 Verona2 Porta Milano 3 Višeň Verona3 Mahagon Javor Milano 4 výplň: voština Wenge Milano 5 U vzorů A, B, C tvoří výplň dveří mix konstrukce, jenž se skládá z voštiny a stabilizační desky nebo z plné dřevotřísky zesílené překližkou (za příplatek). U vzorů D je standardní výplní plná dřevotříska. Rám s výplní je oboustranně opláštěný HDF deskou. Konstrukci křídla doplňuje skleněná výplň nebo plný panel (oboustranně opláštěný 8 mm HDF deskou). Profil hrany dveří K hranatý. Horní a obě boční hrany mají stejnou povrchovou úpravu jako samotný povrch křídla. U provedení CPL HQ je horní a obě boční hrany jsou olepeny okrajovou páskou ABS nejvyšší jakosti, která je velmi odolná proti mechanickému poškození. Páska je ve stejné barvě křídla. Křídlo je pokryto folií Portadecor, Portadur (svisle uložená léta) nebo CPL HQ laminátem (Continuous Pressure Laminate High Quality) o tl. 0.2mm. MDF rámečky jsou dostupné v barvě křídla ve dvou profilech v závislosti na povrchové úpravě (odlišná pro CPL HQ). Jednokřídlé a dvoukřídlé ve všech vzorech. Křídlo je možné vyhotovit jako variantu pro jednokřídlé posuvné dveře bez závěsů a polodrážky, ve spodní části je vyfrézovaný žlábek pro kolejnici montovanou do podlahy (v příslušenství systému). Tři čepové závěsy standard Zámek: připravený pro dozický klíč, WC sadu nebo přizpůsobený pro cylindrickou vložku Sklo: tvrzené matné 1 nebo činčila,mastercarre Kulatá úchytka (pro posuvné dveře) Jednokřídlé: 60, 70, 80, 90, 100 Dvoukřídlé: ZÁRUBEŇ (viz. od str. 126) Zárubeň MINIMAX s konstantní šířkou 60 mm (pouze pro povrchovou úpravu Portadecor) a 100 mm Obložková zárubeň Porta SYSTEM Obložková zárubeň PRESTIGE (pouze pro povrchovou úpravu Portadecor a Portadur) Kovová zárubeň Klasicky a romanticky novinka Porta FIT šitá na míru široká škála produktů, která je přizpůsobená individuálním požadavkům zákazníků. Kolekci jsme pro vás připravili ve 25 barevných odstínech a ve 3 různých povrchových úpravách, začínajíc na šetrném a cenově atraktivním povrchu Portadecor, následujíc efektní a s vysokou přidanou hodnotou povrchu Portadur a konečně velmi odolnou povrchovou úpravou garantující dlouholeté užívání výrobku, povrchu CPL HQ. Tento laminát je z kategorie Long Life Product, užívaný pro obytné části s vyšším standardem, tam kde dveře jsou vystaveny velmi intensivnímu užívání, jako např. v hotelích, kancelářských komplexech popř. jiných veřejných budov. výplň: plná dřevotříska zesílená překližkou Profil zasklívacích rámečků všechny modely v povrchové úpravě CPL HQ všechny modely v povrchových úpravách Portadecor a Portadur 1 S ohledem na velikost prosklení u vzorů A není toto sklo tvrzené. 2 Libovolná kombinace rozměrů jednokřídlých dveří. rozměr 100 výplň s dutinkovou dřevotřískou větrací mřížka, ventilační otvory, výřez ze spodní části dveří třetí závěs pro rozměry: 60, 70, 80, 90 v PN příprava ke zkrácení max. 60 mm boční podélný úchyt pro posuvné dveře (ks.) háková zámková sada s bočními úchytkami (pro posuvné dveře) kryty závěsů štítkové kování vzor A.2 vzor A.6 vzor B.2 vzor B.5 vzor C.1 vzor C.3 vzor D.1 vzor D.3 vzor I

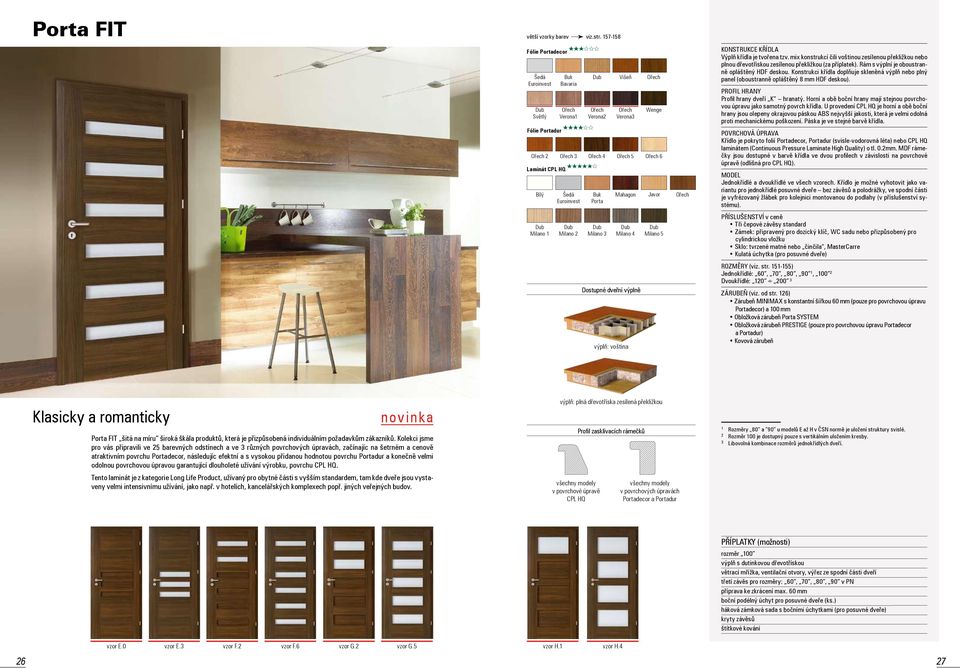

15 Porta FIT Fólie Portadecor HHHIII Euroinvest Světlý Laminát CPL HQ HHHHHI Bílý Milano 1 Bavaria Verona1 Fólie Portadur HHHHII Euroinvest Milano 2 Verona2 Porta Milano 3 Višeň Verona3 Milano 4 výplň: voština Wenge Mahagon Javor Milano 5 Výplň křídla je tvořena tzv. mix konstrukcí čili voštinou zesílenou překližkou nebo plnou dřevotřískou zesílenou překližkou (za příplatek). Rám s výplní je oboustranně opláštěný HDF deskou. Konstrukci křídla doplňuje skleněná výplň nebo plný panel (oboustranně opláštěný 8 mm HDF deskou). Profil hrany dveří K hranatý. Horní a obě boční hrany mají stejnou povrchovou úpravu jako samotný povrch křídla. U provedení CPL HQ je horní a obě boční hrany jsou olepeny okrajovou páskou ABS nejvyšší jakosti, která je velmi odolná proti mechanickému poškození. Páska je ve stejné barvě křídla. Křídlo je pokryto folií Portadecor, Portadur (svisle-vodorovná léta) nebo CPL HQ laminátem (Continuous Pressure Laminate High Quality) o tl. 0.2mm. MDF rámečky jsou dostupné v barvě křídla ve dvou profilech v závislosti na povrchové úpravě (odlišná pro CPL HQ). Jednokřídlé a dvoukřídlé ve všech vzorech. Křídlo je možné vyhotovit jako variantu pro jednokřídlé posuvné dveře bez závěsů a polodrážky, ve spodní části je vyfrézovaný žlábek pro kolejnici montovanou do podlahy (v příslušenství systému). Tři čepové závěsy standard Zámek: připravený pro dozický klíč, WC sadu nebo přizpůsobený pro cylindrickou vložku Sklo: tvrzené matné nebo činčila, MasterCarre Kulatá úchytka (pro posuvné dveře) Jednokřídlé: 60, 70, 80, 90 1, Dvoukřídlé: ZÁRUBEŇ (viz. od str. 126) Zárubeň MINIMAX s konstantní šířkou 60 mm (pouze pro povrchovou úpravu Portadecor) a 100 mm Obložková zárubeň Porta SYSTEM Obložková zárubeň PRESTIGE (pouze pro povrchovou úpravu Portadecor a Portadur) Kovová zárubeň Klasicky a romanticky novinka Porta FIT šitá na míru široká škála produktů, která je přizpůsobená individuálním požadavkům zákazníků. Kolekci jsme pro vás připravili ve 25 barevných odstínech a ve 3 různých povrchových úpravách, začínajíc na šetrném a cenově atraktivním povrchu Portadecor, následujíc efektní a s vysokou přidanou hodnotou povrchu Portadur a konečně velmi odolnou povrchovou úpravou garantující dlouholeté užívání výrobku, povrchu CPL HQ. Tento laminát je z kategorie Long Life Product, užívaný pro obytné části s vyšším standardem, tam kde dveře jsou vystaveny velmi intensivnímu užívání, jako např. v hotelích, kancelářských komplexech popř. jiných veřejných budov. výplň: plná dřevotříska zesílená překližkou Profil zasklívacích rámečků všechny modely v povrchové úpravě CPL HQ všechny modely v povrchových úpravách Portadecor a Portadur 1 Rozměry 80 a 90 u modelů E až H v ČSN normě je uložení struktury svislé. 2 Rozměr 100 je dostupný pouze s vertikálním uložením kresby. 3 Libovolná kombinace rozměrů jednokřídlých dveří. rozměr 100 výplň s dutinkovou dřevotřískou větrací mřížka, ventilační otvory, výřez ze spodní části dveří třetí závěs pro rozměry: 60, 70, 80, 90 v PN příprava ke zkrácení max. 60 mm boční podélný úchyt pro posuvné dveře (ks.) háková zámková sada s bočními úchytkami (pro posuvné dveře) kryty závěsů štítkové kování vzor E.0 vzor E.3 vzor F.2 vzor F.6 vzor G.2 vzor G.5 vzor H.1 vzor H

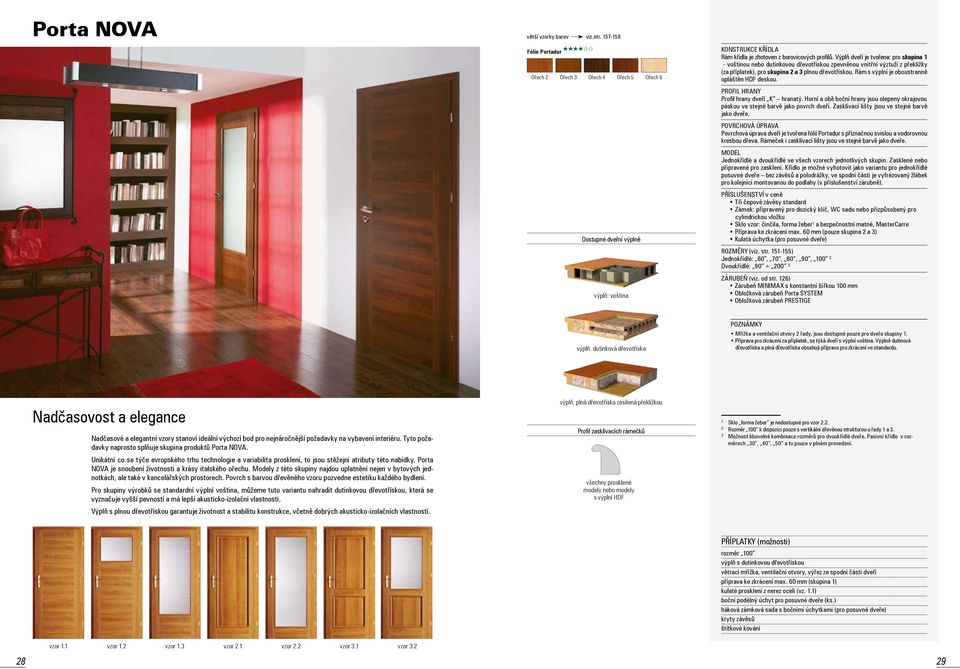

16 Porta NOVA Fólie Portadur HHHHII výplň: voština Rám křidla je zhotoven z borovicových profilů. Výplň dveří je tvořena: pro skupina 1 - voštinou nebo dutinkovou dřevotřískou zpevněnou vnitřní výztuží z překližky (za příplatek), pro skupina 2 a 3 plnou dřevotřískou. Rám s výplní je oboustranně opláštěn HDF deskou. Profil hrany dveří K hranatý. Horní a obě boční hrany jsou olepeny okrajovou páskou ve stejné barvě jako povrch dveří. Zasklívací lišty jsou ve stejné barvě jako dveře. Povrchová úprava dveří je tvořena fólií Portadur s příznačnou svislou a vodorovnou kresbou dřeva. Rámeček i zasklívací lišty jsou ve stejné barvě jako dveře. Jednokřídlé a dvoukřídlé ve všech vzorech jednotlivých skupin. Zasklené nebo připravené pro zasklení. Křídlo je možné vyhotovit jako variantu pro jednokřídlé posuvné dveře bez závěsů a polodrážky, ve spodní části je vyfrézovaný žlábek pro kolejnici montovanou do podlahy (v příslušenství zárubně). Tři čepové závěsy standard Zámek: připravený pro dozický klíč, WC sadu nebo přizpůsobený pro cylindrickou vložku Sklo vzor: činčila, forma žeber 1 a bezpečnostní matné, MasterCarre Příprava ke zkrácení max. 60 mm (pouze skupina 2 a 3) Kulatá úchytka (pro posuvné dveře) Jednokřídlé: 60, 70, 80, 90, Dvoukřídlé: ZÁRUBEŇ (viz. od str. 126) Zárubeň MINIMAX s konstantní šířkou 100 mm Obložková zárubeň Porta SYSTEM Obložková zárubeň PRESTIGE výplň: dutinková dřevotříska Mřížka a ventilační otvory 2 řady, jsou dostupné pouze pro dveře skupiny 1. Příprava pro zkrácení za příplatek, se týká dveří s výplní voština. Výplně dutinová dřevotříska a plná dřevotříska obsahují přípravu pro zkrácení ve standardu. Nadčasovost a elegance Nadčasové a elegantní vzory stanoví ideální výchozí bod pro nejnáročnější požadavky na vybavení interiéru. Tyto požadavky naprosto splňuje skupina produktů Porta NOVA. Unikátní co se týče evropského trhu technologie a variabilita prosklení, to jsou stěžejní atributy této nabídky. Porta NOVA je snoubení životnosti a krásy italského ořechu. Modely z této skupiny najdou uplatnění nejen v bytových jednotkách, ale také v kancelářských prostorech. Povrch s barvou dřevěného vzoru pozvedne estetiku každého bydlení. Pro skupiny výrobků se standardní výplní voština, můžeme tuto variantu nahradit dutinkovou dřevotřískou, která se vyznačuje vyšší pevností a má lepší akusticko-izolační vlastnosti. Výplň s plnou dřevotřískou garantuje životnost a stabilitu konstrukce, včetně dobrých akusticko-izolačních vlastností. výplň: plná dřevotříska zesílená překližkou Profil zasklívacích rámečků všechny prosklené modely nebo modely s výplní HDF 1 Sklo forma žeber je nedostupné pro vzor Rozměr 100 k dispozici pouze s vertikální dřevěnou strukturou u řady 1 a 3. 3 Možnost libovolné kombinace rozměrů pro dvoukřídlé dveře. Pasivní křídlo v rozměrech 30, 40, 50 a to pouze v plném provedení. rozměr 100 výplň s dutinkovou dřevotřískou větrací mřížka, ventilační otvory, výřez ze spodní části dveří příprava ke zkrácení max. 60 mm (skupina 1) kulaté prosklení z nerez oceli (vz. 1.1) boční podélný úchyt pro posuvné dveře (ks.) háková zámková sada s bočními úchytkami (pro posuvné dveře) kryty závěsů štítkové kování vzor 1.1 vzor 1.2 vzor 1.3 vzor 2.1 vzor 2.2 vzor 3.1 vzor

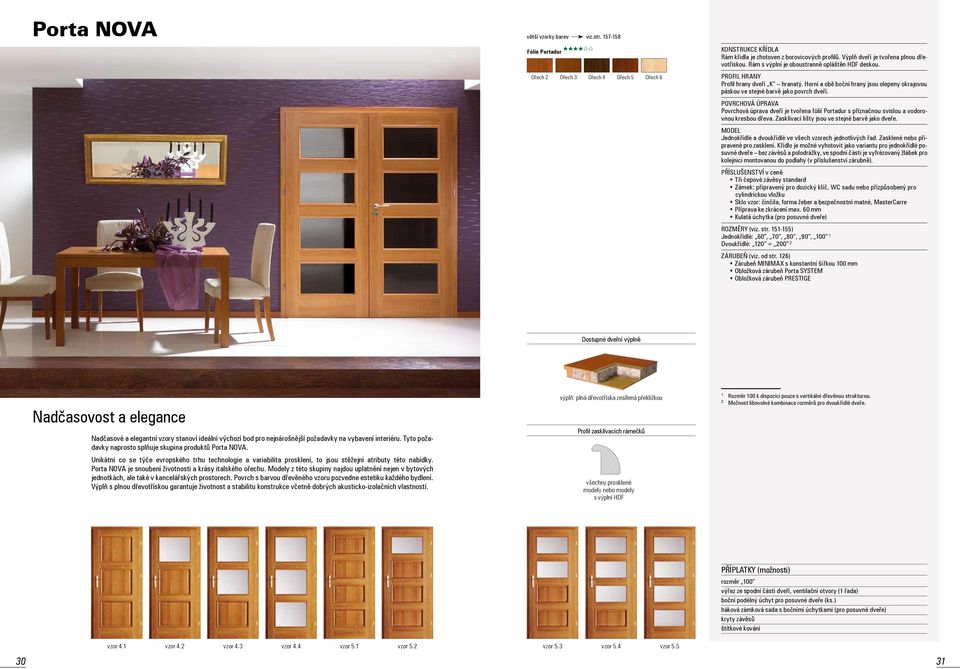

17 Porta NOVA Fólie Portadur HHHHII Rám křidla je zhotoven z borovicových profilů. Výplň dveří je tvořena plnou dřevotřískou. Rám s výplní je oboustranně opláštěn HDF deskou. Profil hrany dveří K hranatý. Horní a obě boční hrany jsou olepeny okrajovou páskou ve stejné barvě jako povrch dveří. Povrchová úprava dveří je tvořena fólií Portadur s příznačnou svislou a vodorovnou kresbou dřeva. Zasklívací lišty jsou ve stejné barvě jako dveře. Jednokřídlé a dvoukřídlé ve všech vzorech jednotlivých řad. Zasklené nebo připravené pro zasklení. Křídlo je možné vyhotovit jako variantu pro jednokřídlé posuvné dveře bez závěsů a polodrážky, ve spodní části je vyfrézovaný žlábek pro kolejnici montovanou do podlahy (v příslušenství zárubně). Tři čepové závěsy standard Zámek: připravený pro dozický klíč, WC sadu nebo přizpůsobený pro cylindrickou vložku Sklo vzor: činčila, forma žeber a bezpečnostní matné, MasterCarre Příprava ke zkrácení max. 60 mm Kulatá úchytka (pro posuvné dveře) Jednokřídlé: 60, 70, 80, 90, Dvoukřídlé: ZÁRUBEŇ (viz. od str. 126) Zárubeň MINIMAX s konstantní šířkou 100 mm Obložková zárubeň Porta SYSTEM Obložková zárubeň PRESTIGE Nadčasovost a elegance Nadčasové a elegantní vzory stanoví ideální výchozí bod pro nejnárošnější požadavky na vybavení interiéru. Tyto požadavky naprosto splňuje skupina produktů Porta NOVA. Unikátní co se týče evropského trhu technologie a variabilita prosklení, to jsou stěžejní atributy této nabídky. Porta NOVA je snoubení životnosti a krásy italského ořechu. Modely z této skupiny najdou uplatnění nejen v bytových jednotkách, ale také v kancelářských prostorech. Povrch s barvou dřevěného vzoru pozvedne estetiku každého bydlení. Výplň s plnou dřevotřískou garantuje životnost a stabilitu konstrukce včetně dobrých akusticko-izolačních vlastností. výplň: plná dřevotříska zesílená překližkou Profil zasklívacích rámečků všechny prosklené modely nebo modely s výplní HDF 1 Rozměr 100 k dispozici pouze s vertikální dřevěnou strukturou. 2 Možnost libovolné kombinace rozměrů pro dvoukřídlé dveře. rozměr 100 výřez ze spodní části dveří, ventilační otvory (1 řada) boční podélný úchyt pro posuvné dveře (ks.) háková zámková sada s bočními úchytkami (pro posuvné dveře) kryty závěsů štítkové kování vzor 4.1 vzor 4.2 vzor 4.3 vzor 4.4 vzor 5.1 vzor 5.2 vzor 5.3 vzor 5.4 vzor

18 Porta NOVA Fólie Portadur HHHHII Rám křidla je zhotoven z borovicových profilů. Výplň dveří je tvořena plnou dřevotřískou. Rám s výplní je oboustranně opláštěn HDF deskou. Profil hrany dveří K hranatý. Horní a obě boční hrany jsou olepeny okrajovou páskou ve stejné barvě jako povrch dveří. Povrchová úprava dveří je tvořena fólií Portadur s příznačnou svislou a vodorovnou kresbou dřeva. Rámeček i zasklívací lišty (PVC) jsou ve stejné barvě jako dveře. Jednokřídlé a dvoukřídlé ve všech vzorech jednotlivých řad. Zasklené nebo připravené pro zasklení. Křídlo je možné vyhotovit jako variantu pro jednokřídlé posuvné dveře bez závěsů a polodrážky, ve spodní části je vyfrézovaný žlábek pro kolejnici montovanou do podlahy (v příslušenství zárubně). Tři čepové závěsy standard Zámek: připravený pro dozický klíč, WC sadu nebo přizpůsobený pro cylindrickou vložku Sklo vzor: činčila, forma žeber a bezpečnostní matné Příprava ke zkrácení max. 60 mm Kulatá úchytka (pro posuvné dveře) Jednokřídlé: 60, 70, 80, 90, Dvoukřídlé: ZÁRUBEŇ (viz. od str. 126) Zárubeň MINIMAX s konstantní šířkou 100 mm Obložková zárubeň Porta SYSTEM Obložková zárubeň PRESTIGE Větrací mřížka a ventilační otvory 2 řady jsou dostupné pouze pro vzory 6.5 a 7.5. Klasicky a romanticky Aranžmá inspirované použitím Modulu RETRO - více informací na str Unikátní, co se evropského měřítka týče, technologie včetně různorodých typů prosklení jsou hlavní atributy této nabídky. Porta NOVA je kombinace trvanlivosti a krásy italského ořechu. Modely z této kolekce najdou použití nejen v interiérech pro bydlení, ale také pro kancelářské prostory kde tento povrch s kresbou dřeva pozdvihne estetickou hodnotu každého obydlí. Obrovský zájem našich klientů o kolekci dveří Porta NOVA způsobil, že jsme se rozhodli rozšířit kolekci o několik nových modelů. Odvoláváme se na klasiku, využívajíc je ve všech modelech tradiční lukovité prohnutí. Výplň s plnou dřevotřískou garantuje životnost a stabilitu konstrukce včetně dobrých akusticko-izolačních vlastností. výplň: plná dřevotříska zesílená překližkou Profil zasklívacích rámečků všechny prosklené modely nebo modely s výplní HDF 1 Rozměr 100 k dispozici pouze s vertikální dřevěnou strukturou. 2 Možnost libovolné kombinace rozměrů pro dvoukřídlé dveře. rozměr 100 větrací mřížka, ventilační otvory, výřez ze spodní části dveří boční podélný úchyt pro posuvné dveře (ks.) háková zámková sada s bočními úchytkami (pro posuvné dveře) kryty závěsů štítkové kování vzor 6.1 vzor 6.2 vzor 6.3 vzor 6.4 vzor 6.5 vzor 7.1 vzor 7.2 vzor 7.3 vzor 7.4 vzor

19 Porta LINE Fólie Portadur HHHHII Laminát CPL HQ HHHHHI Bílý Milano 1 Euroinvest Milano 2 Porta Milano 3 Mahagon Javor Milano 4 hliníkové intarsie ve stříbrné barvě Milano 5 Rám křídla je zhotoven z borovicových profilů. Výplň křídla je tvořena voštinou nebo dutinkovou dřevotřískou zpevněnou vnitřní výztuží z překližky. Rám s výplní je oboustranně opláštěný HDF deskou. Křídla jsou doplněny hliníkovými intarsiemi o tl. 6 mm. Pro hrany dveří K hranatý. Horní a obě boční hrany jsou olepeny okrajovou páskou ve stejné barvě jako povrch dveří. Povrchovou úpravu dveří tvoří laminát HQ CPL o tloušťce 0,2 mm s vertikální strukturou uložení, nebo fólie Portadur s vertikální popř. vertikálně-horizontálním uložením. (vzor A.3) Jednokřídlé nebo dvoukřídlé ve všech vzorech. Křídlo je možné vyhotovit ve verzi jednokřídlové pro posuvné dveře bez závěsů a polodrážky, ve spodní části je vyfrézovaný žlábek pro kolejnici montovanou do podlahy (v příslušenství zárubně). Tři čepové závěsy standard Zámek: připravený pro dozický klíč, WC sadu nebo přizpůsobený pro cylindrickou vložku Kulatá úchytka pro posuvné dveře Jednokřídlé: 60, 70, 80, 90 1, 100, Dvoukřídlé: ZÁRUBEŇ (viz. od str. 126) Zárubeň MINIMAX s konstantní šířkou 100 mm Obložková zárubeň Porta SYSTEM Obložková zárubeň PRESTIGE (pouze ve fólii Portadur) Kovová zárubeň Ventilační otvory jsou nedostupné pro vzor D.1. Příprava pro zkrácení za příplatek, se týká dveří s výplní voština. Výplně dutinová dřevotříska a plná dřevotříska obsahují přípravu pro zkrácení ve standardu. hliníkové intarsie ve zlaté barvě V trendu linie Unikátní charakter kolekce dveří Porta LINE je podtržen vsazením do povrchu dveří hliníkových intarsií. Modely z této kolekce jsou dostupné v širokém spektru barev, ve velmi odolném HQ CPL (High Quality Continuous Pressure Laminate) a Portadur fólii, což dává možnosti uplatnění nejen v interiérech ale také v kancelářích a hotelech. Standardní výplní tvoří voština, která může být nahrazena dutinovou dřevotřískou, která je charakterizována vyšší pevností a akustickými vlastnostmi. výplň: voština 1 Rozměry 80, 90 pouze ve fólii Portadecor 2 Dostupný pouze v dutinkové dřevotřísce. Vzor A.3 je nedostupný v rozměrech 100 a Možnost libovolné kombinace rozměrů pro dvoukřídlé dveře. výplň: dutinková dřevotříska rozměr 100, 110 výplň s dutinkovou dřevotřískou větrací mřížka, ventilační otvory, výřez ze spodní části dveří příprava ke zkrácení max. 60 mm kulaté prosklení z nerez oceli (nedostupné pro vzor E.1) boční podélný úchyt pro posuvné dveře (ks.) háková zámková sada s bočními úchytkami (pro posuvné dveře) kryty závěsů štítkové kování vzor A.1 vzor A.3 vzor B.1 vzor C.1 vzor D.1 vzor E

20 Laminát CPL HQ Laminát CPL HQ HHHHHI Bílý Milano 1 Euroinvest Milano 2 Porta Milano 3 Mahagon Javor Milano 4 výplň: voština Milano 5 Rám křidla je zhotoven z borovicových profilů. Výplň dveří je tvořena: pro skupina 1 - voštinou nebo dutinkovou dřevotřískou zpevněnou vnitřní výztuží z překližky- (za příplatek), pro skupina 5 plnou dřevotřískou. Rám s výplní je oboustranně opláštěn HDF deskou. Profil hrany dveří K hranatý. Horní a obě boční hrany křídla jsou olepeny okrajovou páskou ABS nejvyšší jakosti, která je velmi odolná proti mechanickému poškození. Páska je ve stejné barvě křídla. Povrchovou úpravu dveří tvoří laminát CPL HQ o tloušťce 0,2 mm popř. 0,7 mm. Zasklívací lišty (MDF) jsou ve stejné barvě jako dveře. Jednokřídlé a dvoukřídlé ve všech vzorech. Křídlo je možné vyhotovit jako variantu pro jednokřídlé posuvné dveře bez závěsů a polodrážky, ve spodní části je vyfrézovaný žlábek pro kolejnici montovanou do podlahy (v příslušenství zárubně). Tři čepové závěsy standard Zámek: připravený pro dozický klíč, WC sadu nebo přizpůsobený pro cylindrickou vložku Sklo (vzor: činčila) Příprava ke zkrácení max. 60 mm (skupina 1) Kulatá úchytka (pro posuvné dveře) Jednokřídlé: 60, 70, 80, 90, 100, Dvoukřídlé: ZÁRUBEŇ (viz. od str. 126) Zárubeň MINIMAX s konstantní šířkou 100 mm Obložková zárubeň Porta SYSTEM Kovová zárubeň výplň: dutinková dřevotříska Mřížka a ventilační otvory 2 řady, jsou dostupné pouze pro dveře skupiny 1. Příprava pro zkrácení za příplatek, se týká dveří s výplní voština. Výplně dutinová dřevotříska a plná dřevotříska obsahují přípravu pro zkrácení ve standardu. Kvalita, Trvanlivost, Spolehlivost Pro výrobu těchto dveří využíváme velmi odolné materiály CPL HQ (Continuous Pressure Laminate High Quality) o tloušťce 0,2 nebo 0,7 mm. Tyto materiály jsou velmi odolné proti otěru a mechanickému poškození. PORTA doporučuje tento produkt pro instalaci do všech typů interiérů, speciálně na místa kde dveře jsou maximálně vytíženy s doporučením pro hotely, kanceláře, veřejnoprávní budovy a v neposlední řadě pro nadstandardní bydlení. Standardní výplní tvoří voština, která může být nahrazena dutinovou dřevotřískou, která je charakterizována vyšší pevností a akustickými vlastnostmi. Profil zasklívacích rámečků všechny prosklené modely nebo modely s výplní HDF 1 Rozměr k dispozici pouze v dutinkové dřevotřísce. Rozměry prosklení stejné jak u rozměru Možnost libovolné kombinace rozměrů pro dvoukřídlé dveře. Pasivní křídlo v rozměrech 30, 40, 50 a to pouze v plném provedení. rozměr 100, 110 výplň s dutinkovou dřevotřískou větrací mřížka, ventilační otvory, výřez ze spodní části dveří kulaté prosklení z nerez oceli (vz. 1.1) boční podélný úchyt pro posuvné dveře (ks.) háková zámková sada s bočními úchytkami (pro posuvné dveře) kryty závěsů štítkové kování každé matné sklo (vz. 1.2 a skupina 5) matné sklo (vz. 1.3) vzor 1.1 vzor 1.2 vzor 1.3 vzor 5.1 vzor 5.2 vzor 5.3 vzor 5.4 vzor

21 Frézované Laminát CPL HQ HHHHHI Bílý Milano 1 Euroinvest Milano 2 Porta Milano 3 Mahagon Javor Milano 4 Milano 5 Rám křídla je zhotoven z borovicových profilů. Výplň křídla je tvořena dutinkovou dřevotřískou zpevněnou vnitřní výztuží z překližky. Rám s výplní je oboustranně opláštěný HDF deskou. Profil hrany dveří K hranatý. Horní a obě boční hrany křídla jsou olepeny okrajovou páskou ABS nejvyšší jakosti, která je velmi odolná proti mechanickému poškození. Páska je ve stejné barvě křídla. Povrchová úprava dveří je tvořena laminátem CPL HQ s tloušťkou 0,2 mm. Osm vzorů: A až H. Křídlo je možné vyhotovit jako variantu pro jednokřídlé posuvné dveře bez závěsů a polodrážky, ve spodní části je vyfrézovaný žlábek pro kolejnici montovanou do podlahy (v příslušenství zárubně). 1 Tři čepové závěsy standard Zámek: připravený pro dozický klíč, WC sadu nebo přizpůsobený pro cylindrickou vložku Příprava ke zkrácení max. 60 mm Kulatá úchytka pro posuvné dveře Jednokřídlé: 60, 70, 80, 90, 100 Dvoukřídlé: ZÁRUBEŇ (viz. od str. 126) Zárubeň MINIMAX s konstantní šířkou 100 mm Obložková zárubeň Porta SYSTEM Kovová zárubeň frézované vzory jsou v kontrastních barvách k barvě použitého laminátu: světle hnědá pro mahagonový laminát a tmavě hnědá pro ostatní lamináty. Geometrie vzorů Individuální pojetí, precizní detailní provedení, to jsou charakteristické znaky pro dveře frézované. Záměrně jsme u této modelové řady zrezignovali z prosklení, díky čemu jsou dveře vhodné do míst, kde klienti požadují klid, ticho a ideální podmínky pro práci. Dveře jsou vyrobeny s použitím neobyčejně odolného povrchu CPL HQ (High Quality Continuous Pressure Laminate). Modely z této řady plní roli estetického doplňku, který může být vyprojektován zcela dle individuálních potřeb klienta. Široký paleta barev dává příležitost na ideální výběr modelu, který bude nejlépe vyhovovat kompozici nábytku a vybavení. Je to nabídka pro individuální pojetí interiéru. Dveře z této nabídky se charakterizují zvýšenými akusticko-izolačními parametry včetně spolehlivé konstrukce. výplň: dutinková dřevotříska 1 Vzory A, F a H v posuvné verzi - za příplatek nezbytné objednání přes kontraktové oddělení. 2 Možnost libovolné kombinace rozměrů pro dvoukřídlé dveře. rozměr 100 výřez ze spodní části dveří boční podélný úchyt pro posuvné dveře (ks.) háková zámková sada s bočními úchytkami (pro posuvné dveře) kryty závěsů štítkové kování vzor A vzor B vzor C vzor D vzor E vzor F vzor G vzor H
