CYLINDRICKÉ VLOŽKY 2012

Transkript

1 CYLINDRICKÉ VLOŽKY 2012 The global leader in door opening solutions

2 Nejlepší přítel, kterému můžete důvěřovat Více než stoletá historie značky FAB prověřila kvalitu a spolehlivost jejich výrobků. Vždy vycházela vstříc svým zákazníkům a dokázala uspokojovat jejich potřeby. Snad i proto se pojem fabka stal synonymem pro cylindrickou vložku. Díky mnohaletým zkušenostem dokáže FAB jako jediná nabídnout komplexní řešení dveřních uzamykacích systémů při zachování vysoké míry bezpečnosti. Proto kdykoli budete potřebovat zajistit své bezpečí a komfort, zvolte výrobky FAB. ASSA ABLOY Czech & Slovakia s. r. o., Dolnoměcholupská 1418/12, Praha 10

3 Tradiční kvalita české značky FAB Již více než sto let uspokojují výrobky pod značkou FAB potřeby širokého okruhu uživatelů od majitelů rodinných domů nebo bytů až po instituce jako jsou bankovní ústavy, nemocnice, hotely nebo kancelářské a prodejní komplexy. Hlavní součástí sortimentu jsou cylindrické vložky a klíče, ale značku FAB nesou i visací zámky, zadlabací zámky, dveřní kování, zavírače a další komponenty dveřních systémů. FAB je jedinou českou značkou, která přináší zcela kompletní portfolio dveřního hardwaru. Jak si vybrat cylindrickou vložku Pyramida bezpečnosti Odborným rádcem při orientaci ve škále výrobků značky FAB poskytujících různou míru zabezpečení je PYRAMIDA BEZPEČNOSTI. Čtyři barevně odlišené stupně bezpečnosti reprezentují jednotlivé úrovně zabezpečení dle normy ČSN P ENV Ta definuje odolnost výrobků proti odvrtání, vyhmatání, vytržení, hrubému násilí atd. Hodnocení a certifikaci výrobků zajišťuje nezávislá akreditovaná zkušební laboratoř a certifikační orgán. Systém certifikace výrobků dle PYRAMIDY BEZPEČNOSTI akceptují všechny pojišťovny, které jsou členy České asociace pojišťoven. PYRAMIDA tak usnadňuje volbu při výběru vhodných výrobků splňujících požadovanou majetku. PYRAMIDA BEZPEČNOSTI je složena ze čtyř stupňů bezpečnosti, které představují různé úrovně zabezpečení. Výrobky značky FAB jsou tak rozřazeny do čtyř skupin na základě certifikace dle normy ČSN P ENV Značení obalů Obaly na cylindrické vložky FAB jsou koncipovány tak, aby v co nejvyšší možné míře usnadnily výběr správné cylindrické vložky podle jednotlivých úrovní zabezpečení (rozlišení barvou a číslem) a doplňkových funkcí (symboly na zadní straně obalu). Pro lepší orientaci jsou tyto prvky doplněny hvězdičkami, jejichž počet odpovídá dané bezpečnostní třídě. Úroveň zabezpečení Označení typu vložky Pyramida bezpečnosti Doplňkové funkce 3

4 Postup při nákupu cylindrické vložky Co musíte vědět, abyste určili správnou velikost cylindrické vložky? 1. Jakou jednotlivých dveří požadujete Doporučené použití jednotlivých typů vložek: dveře s nejvyššími nároky na zabezpečení: FAB 2000 velmi vysoká bezpečnostní ochrana (bezp. třída 4) dveře s vysokými nároky na zabezpečení: FAB 1000 velmi vysoká bezpečnostní ochrana (bezp. třída 4) dveře se zvýšenými nároky na zabezpečení: FAB 200 vysoká bezpečnostní ochrana (bezp. třída 3) dveře se základní úrovní zabezpečení: FAB 100 zvýšená bezpečnostní ochrana (bezp. třída 2) a b t 2. Zvolte si rozměry tělesa vložky podle dveří tloušťku dveří včetně kování (t) měří se na každou stranu od středu otvoru pro upevňovací šroub v zadlabávacím zámku vzdálenost mezi středem otvoru pro upevňovací šroub cylindrické vložky a vnější hranou kování z vnější strany dveří (a) vzdálenost mezi středem otvoru pro upevňovací šroub cylindrické vložky a vnější hranou kování z vnitřní strany dveří (b) 9.4 M Spojením rozměrů (a) a (b) získáte požadovanou velikost cylindrické vložky (L), např mm. Velikost má být rovná nebo větší než velikost t (tloušťka dveří včetně kování). Cylindrická vložka by neměla přesahovat kování na každé straně dveří o více jak 3 mm. Údaj o rozměrech cylindrické vložky je uvedený na obalu. 3. Jaké provedení cylindrické vložky je pro Vás vhodné oboustranná cylindrická vložka jednostranná cylindrická vložka oboustranná cylindrická vložka s knoflíkem 4. Zvolte si typ povrchové úpravy a případně typ knoflíku mosaz lesklý nikl matný nikl saténový nikl Typ knoflíku Typ vložky K Plastový knoflík ø 22 mm K Kovový knoflík ø 30 mm povrchová úprava: lesklá mosaz KNs Kovový knoflík ø 30 mm povrchová úprava: saténový nikl standardní funkce volitelné funkce 4

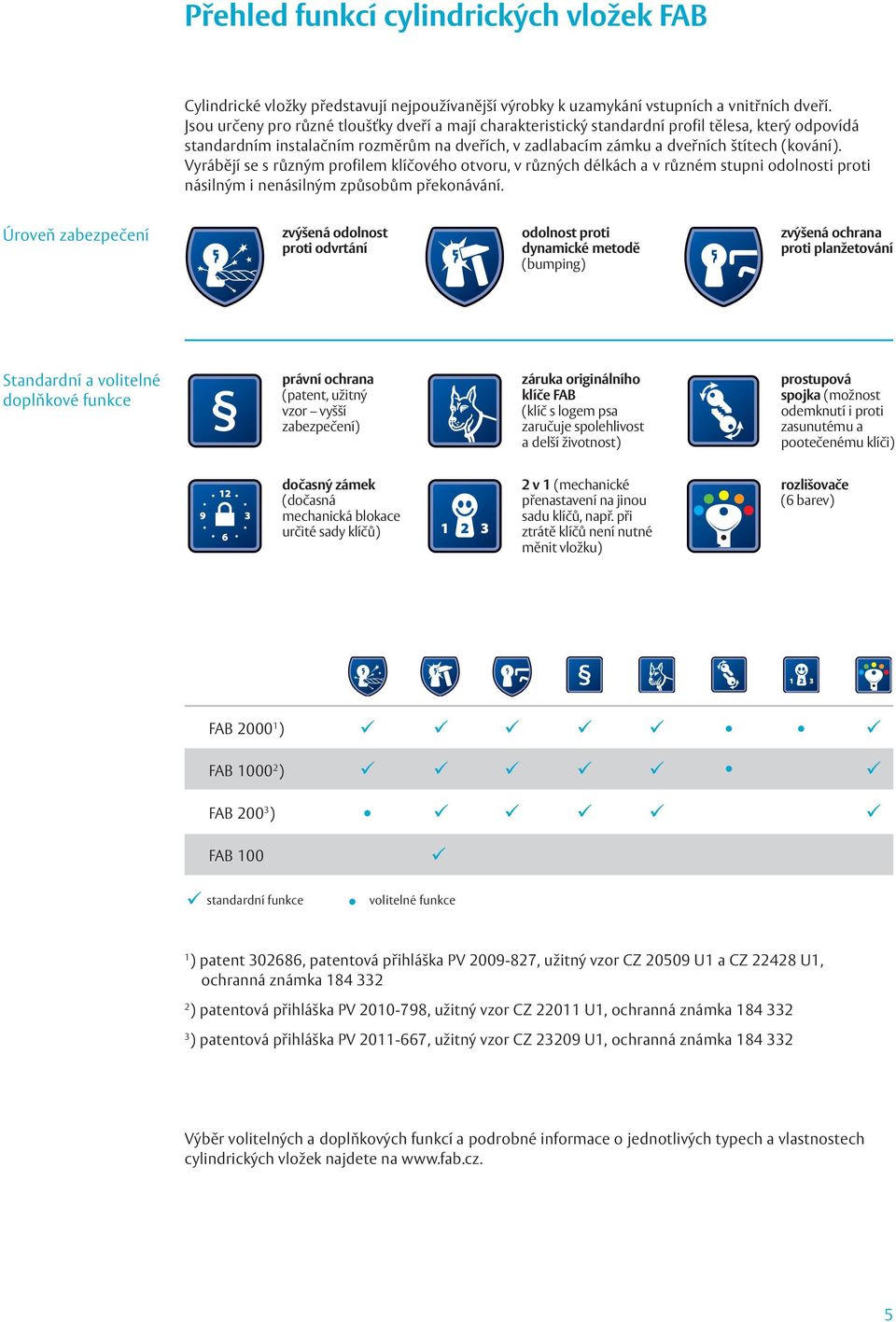

5 Přehled funkcí cylindrických vložek FAB Cylindrické vložky představují nejpoužívanější výrobky k uzamykání vstupních a vnitřních dveří. Jsou určeny pro různé tloušťky dveří a mají charakteristický standardní profil tělesa, který odpovídá standardním instalačním rozměrům na dveřích, v zadlabacím zámku a dveřních štítech (kování). Vyrábějí se s různým profilem klíčového otvoru, v různých délkách a v různém stupni odolnosti proti násilným i nenásilným způsobům překonávání. Úroveň zabezpečení zvýšená odolnost proti odvrtání odolnost proti dynamické metodě (bumping) zvýšená ochrana proti planžetování Standardní a volitelné doplňkové funkce právní ochrana (patent, užitný vzor vyšší zabezpečení) záruka originálního klíče FAB (klíč s logem psa zaručuje spolehlivost a delší životnost) prostupová spojka (možnost odemknutí i proti zasunutému a pootečenému klíči) dočasný zámek (dočasná mechanická blokace určité sady klíčů) 2 v 1 (mechanické přenastavení na jinou sadu klíčů, např. při ztrátě klíčů není nutné měnit vložku) rozlišovače (6 barev) FAB ) FAB ) FAB ) FAB 100 standardní funkce volitelné funkce 1 ) patent , patentová přihláška PV , užitný vzor CZ U1 a CZ U1, ochranná známka ) patentová přihláška PV , užitný vzor CZ U1, ochranná známka ) patentová přihláška PV , užitný vzor CZ U1, ochranná známka Výběr volitelných a doplňkových funkcí a podrobné informace o jednotlivých typech a vlastnostech cylindrických vložek najdete na 5

6 Bezpečnostní cylindrické vložky s velmi vysokou ochranou FAB oboustranná cylindrická vložka dle normy ČSN P ENV 1627 je tento výrobek certifikován v bezpečnostní třídě 4 splňuje požadavky NBÚ uzamykací systém typ 3 dle zákona 412/2005 Sb. kódování na hřbetu klíče zvyšuje bezpečnost vyšším počtem kombinací právní ochrana klíče proti neoprávněnému kopírování možnost sjednocení na společný uzávěr (označení SU) s výrobky FAB 2000 kompatibilní se všemi standardními typy kování vhodná pro standardní i atypické tloušťky dveří délka cylindrické vložky od 59 mm ( mm) povrchová úprava: těleso saténový nikl (označení Ns) standardně dodávána s pěti klíči a bezpečnostní kartou FAB jednostranná cylindrická vložka dle normy ČSN P ENV 1627 je tento výrobek certifikován v bezpečnostní třídě 4 splňuje požadavky NBÚ uzamykací systém typ 3 dle zákona 412/2005 Sb. kódování na hřbetu klíče zvyšuje bezpečnost vyšším počtem kombinací právní ochrana klíče proti neoprávněnému kopírování možnost sjednocení na společný uzávěr (označení SU) s výrobky FAB 2000 kompatibilní se všemi standardními typy kování vhodná pro standardní i atypické tloušťky dveří délka cylindrické vložky od 39 mm ( mm) nastavitelný zub DIN 8 45 se zářezy, které fixují požadovanou polohu povrchová úprava: těleso saténový nikl (označení Ns) standardně dodávána s pěti klíči a bezpečnostní kartou 6

7 Bezpečnostní cylindrické vložky s velmi vysokou ochranou FAB oboustranná cylindrická vložka s knoflíkem dle normy ČSN P ENV 1627 je tento výrobek certifikován v bezpečnostní třídě 4 splňuje požadavky NBÚ uzamykací systém typ 3 dle zákona 412/2005 Sb. kódování na hřbetu klíče zvyšuje bezpečnost vyšším počtem kombinací právní ochrana klíče proti neoprávněnému kopírování možnost sjednocení na společný uzávěr (označení SU) s výrobky FAB 2000 kompatibilní se všemi standardními typy kování vhodná pro standardní i atypické tloušťky dveří délka cylindrické vložky od 59 mm (29+30 mm) povrchová úprava: těleso saténový nikl (označení N) standardně dodávána s pěti klíči a bezpečnostní kartou FAB oboustranná cylindrická vložka dle normy ČSN P ENV 1627 je tento výrobek certifikován v bezpečnostní třídě 4 splňuje požadavky NBÚ uzamykací systém typ 3 dle zákona 412/2005 Sb. kódování v dříku klíče zvyšuje bezpečnost právní ochrana klíče proti neoprávněnému kopírování možnost sjednocení na společný uzávěr (označení SU) s výrobky FAB 1000 kompatibilní se všemi standardními typy kování vhodná pro standardní i atypické tloušťky dveří délka cylindrické vložky od 59 mm (29+30 mm) povrchová úprava: těleso saténový nikl (označení Ns) standardně dodávána s pěti klíči a bezpečnostní kartou 7

8 Bezpečnostní cylindrické vložky s velmi vysokou ochranou FAB jednostranná cylindrická vložka dle normy ČSN P ENV 1627 je tento výrobek certifikován v bezpečnostní třídě 4 splňuje požadavky NBÚ uzamykací systém typ 3 dle zákona 412/2005 Sb. kódování v dříku klíče zvyšuje bezpečnost vyšším počtem kombinací právní ochrana klíče proti neoprávněnému kopírování možnost sjednocení na společný uzávěr (označení SU) s výrobky FAB 1000 délka cylindrické vložky od 39 mm ( mm) nastavitelný zub DIN 8 45 se zářezy, které fixují požadovanou polohu povrchová úprava: těleso saténový nikl (označení Ns) standardně dodávána se třemi klíči a bezpečnostní kartou FAB oboustranná cylindrická vložka s knoflíkem dle normy ČSN P ENV 1627 je tento výrobek certifikován v bezpečnostní třídě 4 splňuje požadavky NBÚ uzamykací systém typ 3 dle zákona 412/2005 Sb. kódování v dříku klíče zvyšuje bezpečnost vyšším počtem kombinací právní ochrana klíče proti neoprávněnému kopírování možnost sjednocení na společný uzávěr (označení SU) s výrobky FAB 1000 kompatibilní se všemi standardními typy kování vhodná pro standardní i atypické tloušťky dveří délka cylindrické vložky od 59 mm (29+30 mm) kovový knoflík má průměr 30 mm typ K (upevněný šroubem) povrchová úprava: těleso i kovový knoflík saténový nikl (označení Ns) standardně dodávána s pěti klíči a bezpečnostní kartou 8

9 Bezpečnostní cylindrické vložky s vysokou ochranou FAB oboustranná cylindrická vložka dle normy ČSN P ENV 1627 je tento výrobek certifikován v bezpečnostní třídě 3 splňuje požadavky NBÚ uzamykací systém typ 2 dle zákona 412/2005 Sb. možnost sjednocení na společný uzávěr (označení SU) s výrobky FAB 200 délka cylindrické vložky od 59 mm (29+30 mm) povrchová úprava: těleso mosaz nebo matný nikl (označení Nm) standardně dodáván s pěti klíči u rozměrů mm, mm a identifikační kartou, ostatní rozměry dodávány se třemi klíči a identifikační kartou FAB jednostranná cylindrická vložka dle normy ČSN P ENV 1627 je tento výrobek certifikován v bezpečnostní třídě 3 splňuje požadavky NBÚ uzamykací systém typ 2 dle zákona 412/2005 Sb. možnost sjednocení na společný uzávěr (označení SU) s výrobky FAB 200 délka cylindrické vložky od 39 mm (29+10 mm) dodáván i ve variantě s nastavitelným zubem DIN 8 45 se zářezy, které fixují požadovanou polohu povrchová úprava: těleso mosaz nebo matný nikl (označení Nm) standardně dodávána se třemi klíči a identifikační kartou 9

10 Bezpečnostní cylindrické vložky s vysokou ochranou FAB oboustranná cylindrická vložka s knoflíkem dle normy ČSN P ENV 1627 je tento výrobek certifikován v bezpečnostní třídě 3 splňuje požadavky NBÚ uzamykací systém typ 2 dle zákona 412/2005 Sb. možnost sjednocení na společný uzávěr (označení SU) s výrobky FAB 200 délka cylindrické vložky od 59 mm (29+30 mm) povrchová úprava: těleso mosaz nebo matný nikl (označení Nm) knoflík černý plast (bez označení) na zakázku je možné dodat cylindrickou vložku s knoflíkem: kovový (ø 30 mm) typ K (leštěná mosaz) kovový (ø 30 mm) typ KN (leštěná mosaz, pokoveno saténovým niklem) standardně dodávána se třemi klíči a identifikační kartou Cylindrické vložky se zvýšenou ochranou FAB oboustranná cylindrická vložka dle normy ČSN P ENV 1627 je tento výrobek certifikován v bezpečnostní třídě 2 možnost sjednocení na společný uzávěr (označení SU) s výrobky FAB 100 délky cylindrické vložky 59 mm a 64,5 mm dodávána i jako jednostranná cylindrická vložka povrchová úprava: těleso mosaz nebo lesklý nikl (označení Nb) standardně dodávána se třemi klíči 10

11 Systém generálního a hlavního klíče Vlastníci nebo správci budov často potřebují definovat přístupová práva k jednotlivým místnostem, skupinám dveří nebo celým objektům. Řešením jsou Systémy generálního a hlavního klíče FAB (SGHK), které umožňují na základě jednoduchého principu sestavit zamykací plán s jasně definovánými přístupovými právy jednotlivců nebo skupin osob pro konkrétní dveře. Výrobky značky FAB umožňují díky vzájemné kombinovatelnosti začlenit do těchto systémů i například visací zámky, přídavné dveřní zámky, celoplošné závory nebo nábytkové zámky. Generální klíč (GK ) Je nadřazen ostatním klíčům a jako jediný odemyká veškeré dveře a zámky v zamykacím systému. Je určen vlastníkům objektů, správcům, bezpečnostním agenturám, nebo může být k dispozici v zapečetěné schránce hasičům při nenadálých událostech. Hlavní klíč (HK1 HK2 ) Vlastník objektu může určit předem definovanými vztahy skupinu dveří/ objektů, které tento klíč bude odemykat. Díky svým právům tento klíč nahrazuje několik Vlastních klíčů, jeden klíč tak dokáže odemknout všechny dveře/zámky určené skupiny. Vlastní klíč (VK konkrétní dveře. ) Jedná se klíč příslušný pouze k jednomu zámku a otevírající pouze jedny Při výrobě Systémů generálního a hlavního klíče FAB jsou dodržována v maximální míře veškerá bezpečnostní pravidla. Proti neoprávněné výrobě kopií jsou klíče SGHK chráněny použitím patentovaných ochranných prvků, užitného vzoru a ochranné známky. I na základě tohoto systémy SGHK Fab garantují až nejvyšší stupně bezpečnosti BT 4 podle normy ČSN P EN 1627 a maximální ochranu utajovaných informací podle NBU až do stupně uzamykací systém typ 3. Do systému SGHK lze sdružit: cylindrické vložky visací zámky přídavné zámky celoplošné závory Systémy SGHK sestavují přesně podle požadavků zákazníka Servisní partneři FAB po celé České a Slovenské republice, jejichž seznam najdete na webových stránkách 11

12 ASSA ABLOY Czech & Slovakia s.r.o. Dolnoměcholupská 1418/12, Praha 10 Česká republika Tel.: Fax: ASSA ABLOY Czech & Slovakia s.r.o. - organizačná zložka Popradská 71, Bratislava Slovenská republika Tel.: Fax: info@assaabloy.sk
