1 TECHNICKÝ POPIS - SPECIFIKACE Příloha č. 1 k zadávací dokumentaci veřejné zakázky, čj.: PPR /ČJ Název VZ: Pouzdro na služební průkaz a pouzdro na průkaz KP-nákup pro roky 2012, 2013 a Počet listů: 14 Příloha: - Aktualizace k Praha 2012

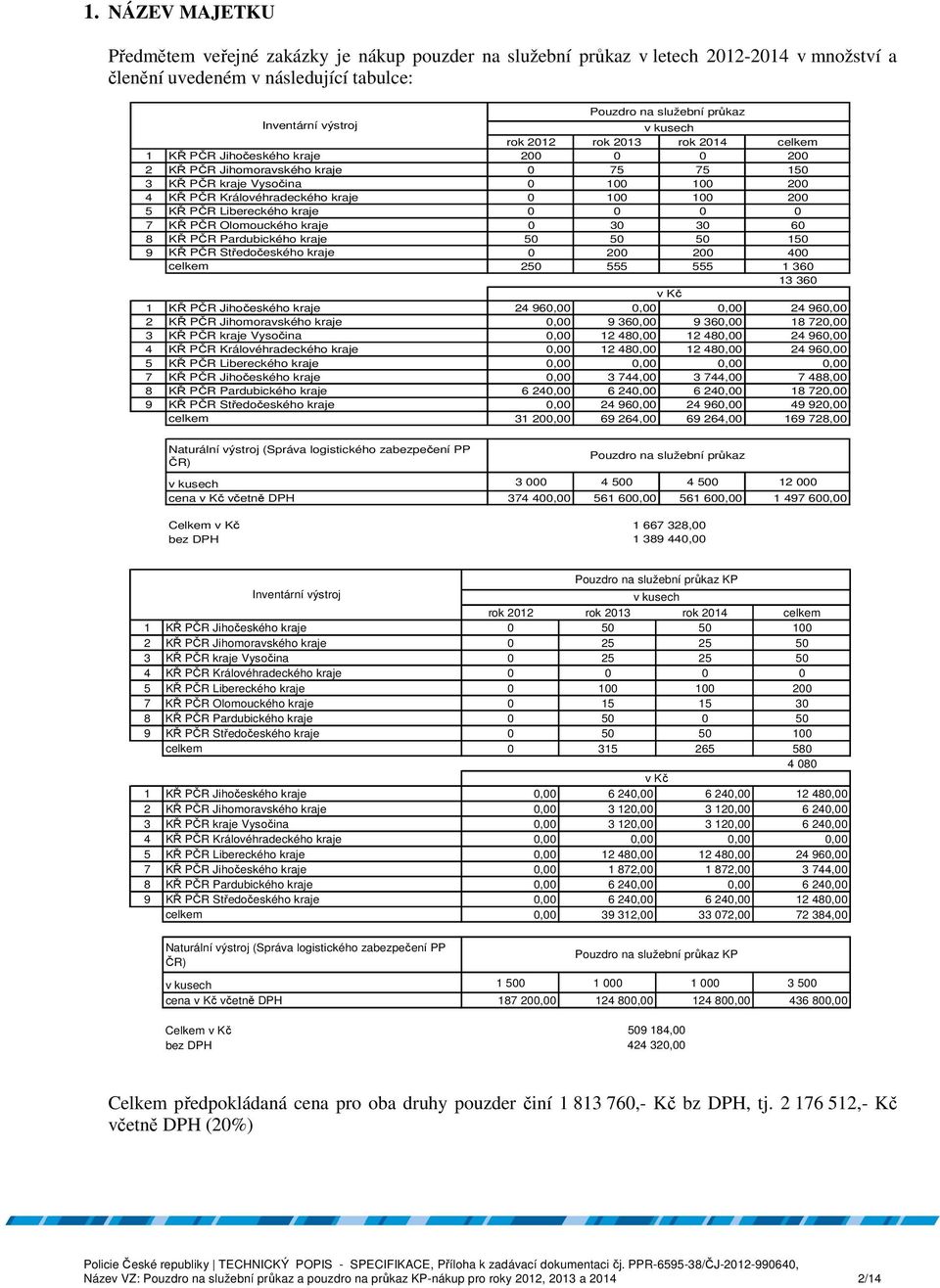

2 1. NÁZEV MAJETKU Předmětem veřejné zakázky je nákup pouzder na služební průkaz v letech v množství a členění uvedeném v následující tabulce: Pouzdro na služební průkaz Inventární výstroj v kusech rok 2012 rok 2013 rok 2014 celkem 1 KŘ PČR Jihočeského kraje KŘ PČR Jihomoravského kraje KŘ PČR kraje Vysočina KŘ PČR Královéhradeckého kraje KŘ PČR Libereckého kraje KŘ PČR Olomouckého kraje KŘ PČR Pardubického kraje KŘ PČR Středočeského kraje celkem v Kč 1 KŘ PČR Jihočeského kraje ,00 0,00 0, ,00 2 KŘ PČR Jihomoravského kraje 0, , , ,00 3 KŘ PČR kraje Vysočina 0, , , ,00 4 KŘ PČR Královéhradeckého kraje 0, , , ,00 5 KŘ PČR Libereckého kraje 0,00 0,00 0,00 0,00 7 KŘ PČR Jihočeského kraje 0, , , ,00 8 KŘ PČR Pardubického kraje 6 240, , , ,00 9 KŘ PČR Středočeského kraje 0, , , ,00 celkem , , , ,00 Naturální výstroj (Správa logistického zabezpečení PP ČR) Pouzdro na služební průkaz v kusech cena v Kč včetně DPH , , , ,00 Celkem v Kč bez DPH , ,00 Pouzdro na služební průkaz KP Inventární výstroj v kusech rok 2012 rok 2013 rok 2014 celkem 1 KŘ PČR Jihočeského kraje KŘ PČR Jihomoravského kraje KŘ PČR kraje Vysočina KŘ PČR Královéhradeckého kraje KŘ PČR Libereckého kraje KŘ PČR Olomouckého kraje KŘ PČR Pardubického kraje KŘ PČR Středočeského kraje celkem v Kč 1 KŘ PČR Jihočeského kraje 0, , , ,00 2 KŘ PČR Jihomoravského kraje 0, , , ,00 3 KŘ PČR kraje Vysočina 0, , , ,00 4 KŘ PČR Královéhradeckého kraje 0,00 0,00 0,00 0,00 5 KŘ PČR Libereckého kraje 0, , , ,00 7 KŘ PČR Jihočeského kraje 0, , , ,00 8 KŘ PČR Pardubického kraje 0, ,00 0, ,00 9 KŘ PČR Středočeského kraje 0, , , ,00 celkem 0, , , ,00 Naturální výstroj (Správa logistického zabezpečení PP ČR) Pouzdro na služební průkaz KP v kusech cena v Kč včetně DPH , , , ,00 Celkem v Kč bez DPH , ,00 Celkem předpokládaná cena pro oba druhy pouzder činí ,- Kč bz DPH, tj ,- Kč včetně DPH (20%) Název VZ: Pouzdro na služební průkaz a pouzdro na průkaz KP-nákup pro roky 2012, 2013 a /14

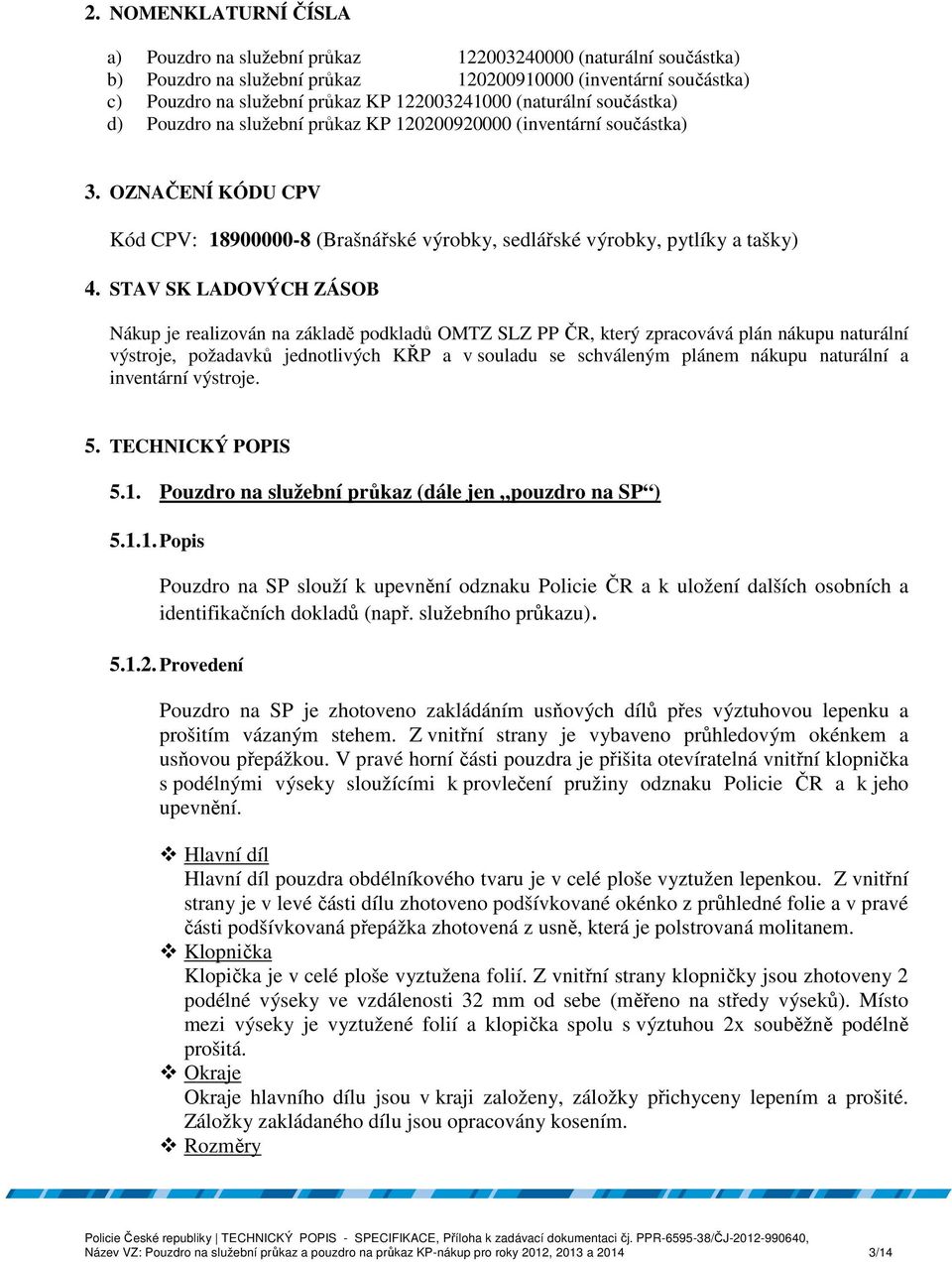

3 2. NOMENKLATURNÍ ČÍSLA a) Pouzdro na služební průkaz (naturální součástka) b) Pouzdro na služební průkaz (inventární součástka) c) Pouzdro na služební průkaz KP (naturální součástka) d) Pouzdro na služební průkaz KP (inventární součástka) 3. OZNAČENÍ KÓDU CPV Kód CPV: (Brašnářské výrobky, sedlářské výrobky, pytlíky a tašky) 4. STAV SK LADOVÝCH ZÁSOB Nákup je realizován na základě podkladů OMTZ SLZ PP ČR, který zpracovává plán nákupu naturální výstroje, požadavků jednotlivých KŘP a v souladu se schváleným plánem nákupu naturální a inventární výstroje. 5. TECHNICKÝ POPIS 5.1. Pouzdro na služební průkaz (dále jen pouzdro na SP ) Popis Pouzdro na SP slouží k upevnění odznaku Policie ČR a k uložení dalších osobních a identifikačních dokladů (např. služebního průkazu) Provedení Pouzdro na SP je zhotoveno zakládáním usňových dílů přes výztuhovou lepenku a prošitím vázaným stehem. Z vnitřní strany je vybaveno průhledovým okénkem a usňovou přepážkou. V pravé horní části pouzdra je přišita otevíratelná vnitřní klopnička s podélnými výseky sloužícími k provlečení pružiny odznaku Policie ČR a k jeho upevnění. Hlavní díl Hlavní díl pouzdra obdélníkového tvaru je v celé ploše vyztužen lepenkou. Z vnitřní strany je v levé části dílu zhotoveno podšívkované okénko z průhledné folie a v pravé části podšívkovaná přepážka zhotovená z usně, která je polstrovaná molitanem. Klopnička Klopička je v celé ploše vyztužena folií. Z vnitřní strany klopničky jsou zhotoveny 2 podélné výseky ve vzdálenosti 32 mm od sebe (měřeno na středy výseků). Místo mezi výseky je vyztužené folií a klopička spolu s výztuhou 2x souběžně podélně prošitá. Okraje Okraje hlavního dílu jsou v kraji založeny, záložky přichyceny lepením a prošité. Záložky zakládaného dílu jsou opracovány kosením. Rozměry Název VZ: Pouzdro na služební průkaz a pouzdro na průkaz KP-nákup pro roky 2012, 2013 a /14

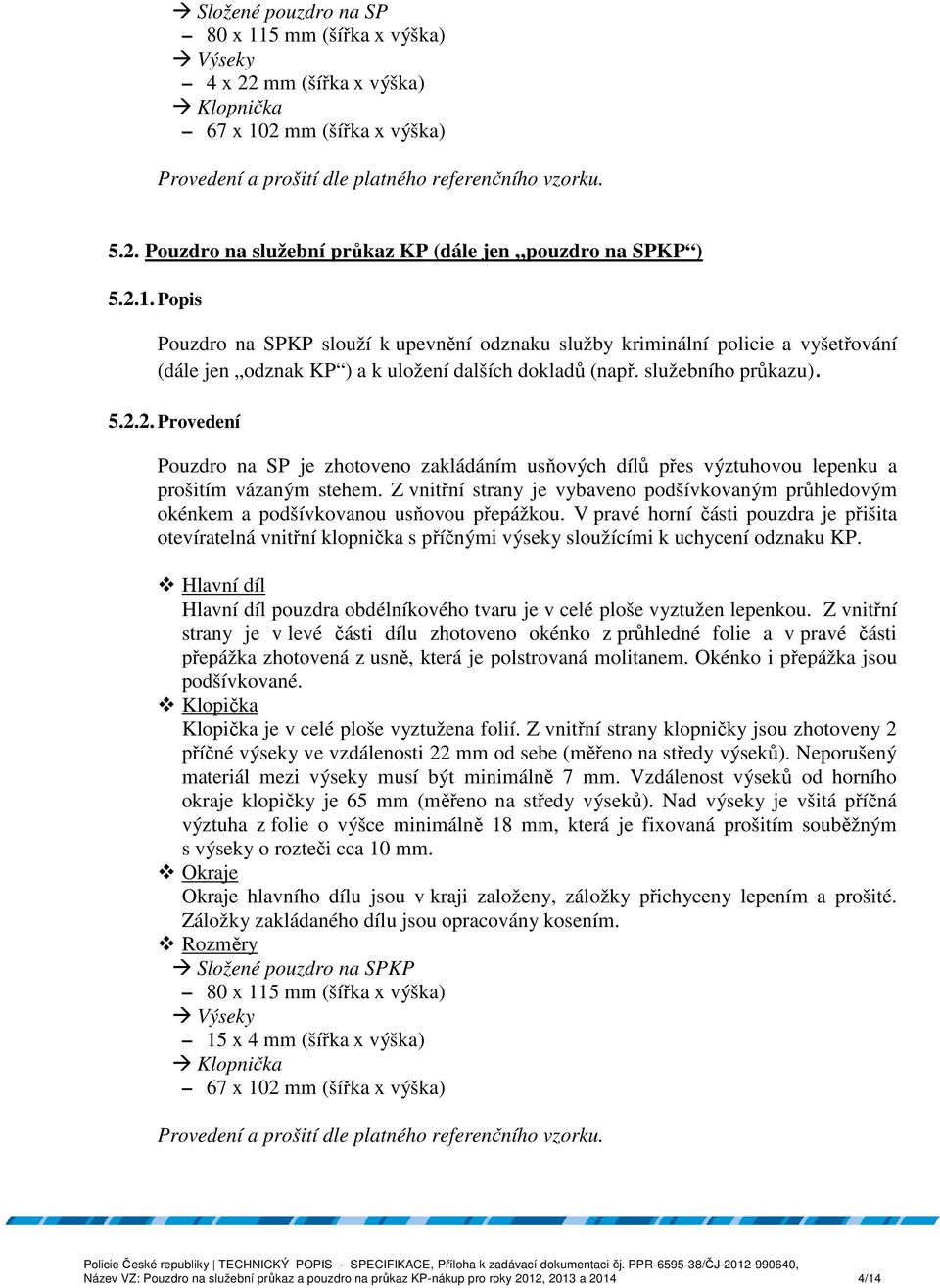

4 Složené pouzdro na SP 80 x 115 mm (šířka x výška) Výseky 4 x 22 mm (šířka x výška) Klopnička 67 x 102 mm (šířka x výška) Provedení a prošití dle platného referenčního vzorku Pouzdro na služební průkaz KP (dále jen pouzdro na SPKP ) Popis Pouzdro na SPKP slouží k upevnění odznaku služby kriminální policie a vyšetřování (dále jen odznak KP ) a k uložení dalších dokladů (např. služebního průkazu) Provedení Pouzdro na SP je zhotoveno zakládáním usňových dílů přes výztuhovou lepenku a prošitím vázaným stehem. Z vnitřní strany je vybaveno podšívkovaným průhledovým okénkem a podšívkovanou usňovou přepážkou. V pravé horní části pouzdra je přišita otevíratelná vnitřní klopnička s příčnými výseky sloužícími k uchycení odznaku KP. Hlavní díl Hlavní díl pouzdra obdélníkového tvaru je v celé ploše vyztužen lepenkou. Z vnitřní strany je v levé části dílu zhotoveno okénko z průhledné folie a v pravé části přepážka zhotovená z usně, která je polstrovaná molitanem. Okénko i přepážka jsou podšívkované. Klopička Klopička je v celé ploše vyztužena folií. Z vnitřní strany klopničky jsou zhotoveny 2 příčné výseky ve vzdálenosti 22 mm od sebe (měřeno na středy výseků). Neporušený materiál mezi výseky musí být minimálně 7 mm. Vzdálenost výseků od horního okraje klopičky je 65 mm (měřeno na středy výseků). Nad výseky je všitá příčná výztuha z folie o výšce minimálně 18 mm, která je fixovaná prošitím souběžným s výseky o rozteči cca 10 mm. Okraje Okraje hlavního dílu jsou v kraji založeny, záložky přichyceny lepením a prošité. Záložky zakládaného dílu jsou opracovány kosením. Rozměry Složené pouzdro na SPKP 80 x 115 mm (šířka x výška) Výseky 15 x 4 mm (šířka x výška) Klopnička 67 x 102 mm (šířka x výška) Provedení a prošití dle platného referenčního vzorku. Název VZ: Pouzdro na služební průkaz a pouzdro na průkaz KP-nákup pro roky 2012, 2013 a /14

5 Šití Šití je provedeno strojně vázaným stehem, počet stehů 5/1cm šití. Šití musí být rovné, nepřerušované, s pravidelnými rovnoměrně utaženými stehy. Švy musí být zajištěny proti párání zpětnými stehy a konce nití odstřiženy. 6. TECHNICKÉ PODMÍNKY A TECHNICKÉ KVALIFIKAČNÍ PŘEDPOKLADY 6.1. Technické podmínky Podmínky zpracování (platí pro všechny typy poptávaných pouzder) Všechny materiály použité při výrobě musí být stálobarevné. Použité nitě musí zabezpečit kvalitní spojení všech šitých částí a pevnost švů. Pouzdra musí celkovým provedením a vnějším vzhledem odpovídat příslušnému platnému referenčnímu vzorku. Povolená tolerance odchylky ve vybarvení pouzder proti příslušnému platnému referenčnímu vzorku je stupeň 4 šedé stupnice dle ČSN EN A02. Fyzikální a mechanické vlastnosti pouzder musí být zachovány po celou dobu životnosti. Z vnější strany pouzder nesmí být viditelné jakékoliv firemní nebo komerční označení. Zadavatel připouští použití jiných materiálů a technologií s podmínkou dodržení všech požadovaných technických parametrů a ostatních vlastností uvedených ve specifikaci a zejména včetně vnějšího vzhledu Materiál Základní vrchový materiál přírodní hovězinová useň, dezénovaný líc barva černá tloušťka 0,9 1,4 mm Podšívkový materiál podšívková tkanina barva černá Šicí nitě 100% bavlna barva černá Ostatní materiál výztuhová lepenka o tloušťce min 0,6 mm průhledná polyethylenová folie o tloušťce min 0,25 mm molitan Název VZ: Pouzdro na služební průkaz a pouzdro na průkaz KP-nákup pro roky 2012, 2013 a /14

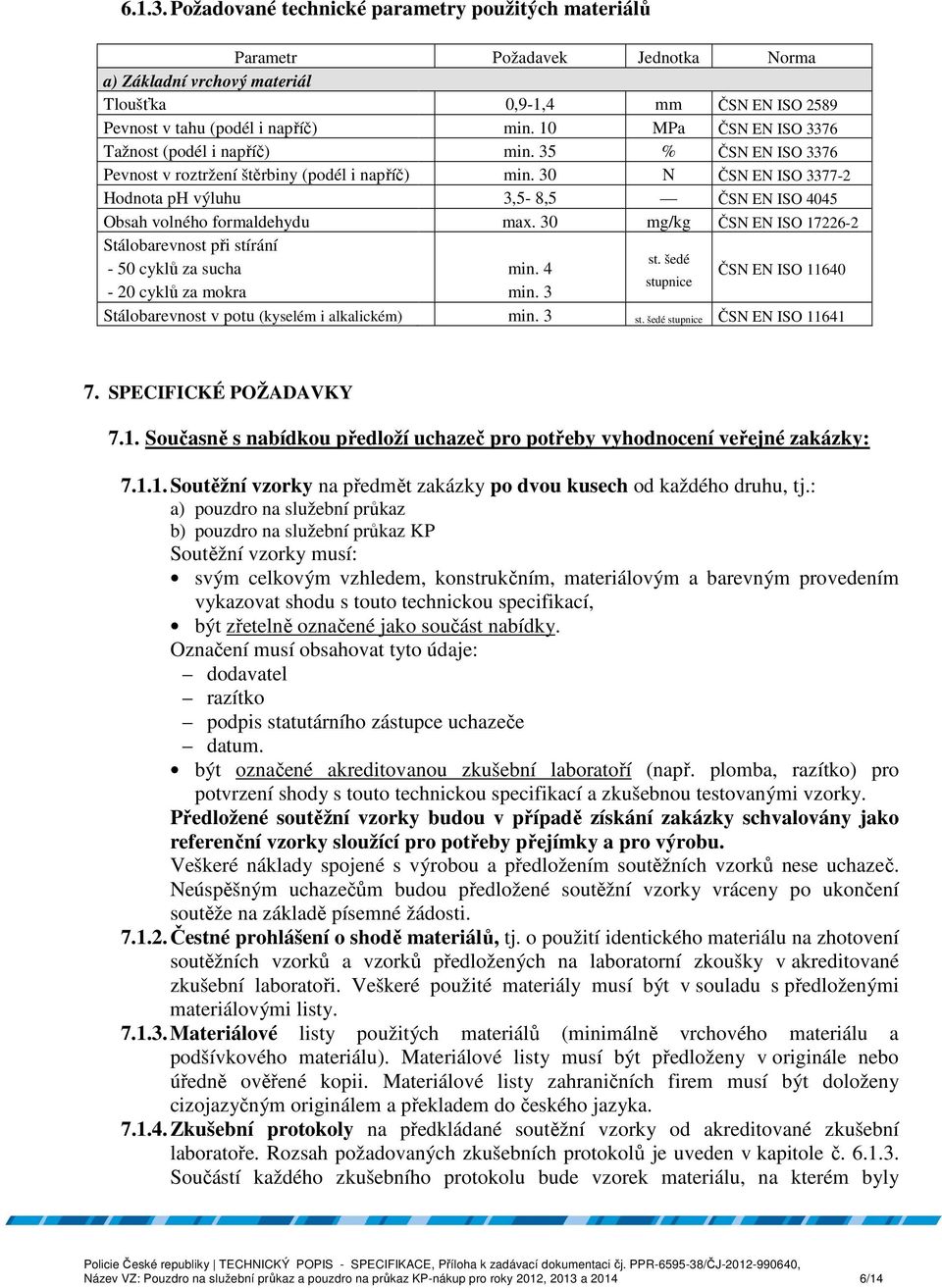

6 Požadované technické parametry použitých materiálů Parametr Požadavek Jednotka Norma a) Základní vrchový materiál Tloušťka 0,9-1,4 mm ČSN EN ISO 2589 Pevnost v tahu (podél i napříč) min. 10 MPa ČSN EN ISO 3376 Tažnost (podél i napříč) min. 35 % ČSN EN ISO 3376 Pevnost v roztržení štěrbiny (podél i napříč) min. 30 N ČSN EN ISO Hodnota ph výluhu 3,5-8,5 ČSN EN ISO 4045 Obsah volného formaldehydu max. 30 mg/kg ČSN EN ISO Stálobarevnost při stírání st. šedé - 50 cyklů za sucha min. 4 stupnice - 20 cyklů za mokra min. 3 ČSN EN ISO Stálobarevnost v potu (kyselém i alkalickém) min. 3 st. šedé stupnice ČSN EN ISO SPECIFICKÉ POŽADAVKY 7.1. Současně s nabídkou předloží uchazeč pro potřeby vyhodnocení veřejné zakázky: Soutěžní vzorky na předmět zakázky po dvou kusech od každého druhu, tj.: a) pouzdro na služební průkaz b) pouzdro na služební průkaz KP Soutěžní vzorky musí: svým celkovým vzhledem, konstrukčním, materiálovým a barevným provedením vykazovat shodu s touto technickou specifikací, být zřetelně označené jako součást nabídky. Označení musí obsahovat tyto údaje: dodavatel razítko podpis statutárního zástupce uchazeče datum. být označené akreditovanou zkušební laboratoří (např. plomba, razítko) pro potvrzení shody s touto technickou specifikací a zkušebnou testovanými vzorky. Předložené soutěžní vzorky budou v případě získání zakázky schvalovány jako referenční vzorky sloužící pro potřeby přejímky a pro výrobu. Veškeré náklady spojené s výrobou a předložením soutěžních vzorků nese uchazeč. Neúspěšným uchazečům budou předložené soutěžní vzorky vráceny po ukončení soutěže na základě písemné žádosti Čestné prohlášení o shodě materiálů, tj. o použití identického materiálu na zhotovení soutěžních vzorků a vzorků předložených na laboratorní zkoušky v akreditované zkušební laboratoři. Veškeré použité materiály musí být v souladu s předloženými materiálovými listy Materiálové listy použitých materiálů (minimálně vrchového materiálu a podšívkového materiálu). Materiálové listy musí být předloženy v originále nebo úředně ověřené kopii. Materiálové listy zahraničních firem musí být doloženy cizojazyčným originálem a překladem do českého jazyka Zkušební protokoly na předkládané soutěžní vzorky od akreditované zkušební laboratoře. Rozsah požadovaných zkušebních protokolů je uveden v kapitole č Součástí každého zkušebního protokolu bude vzorek materiálu, na kterém byly Název VZ: Pouzdro na služební průkaz a pouzdro na průkaz KP-nákup pro roky 2012, 2013 a /14

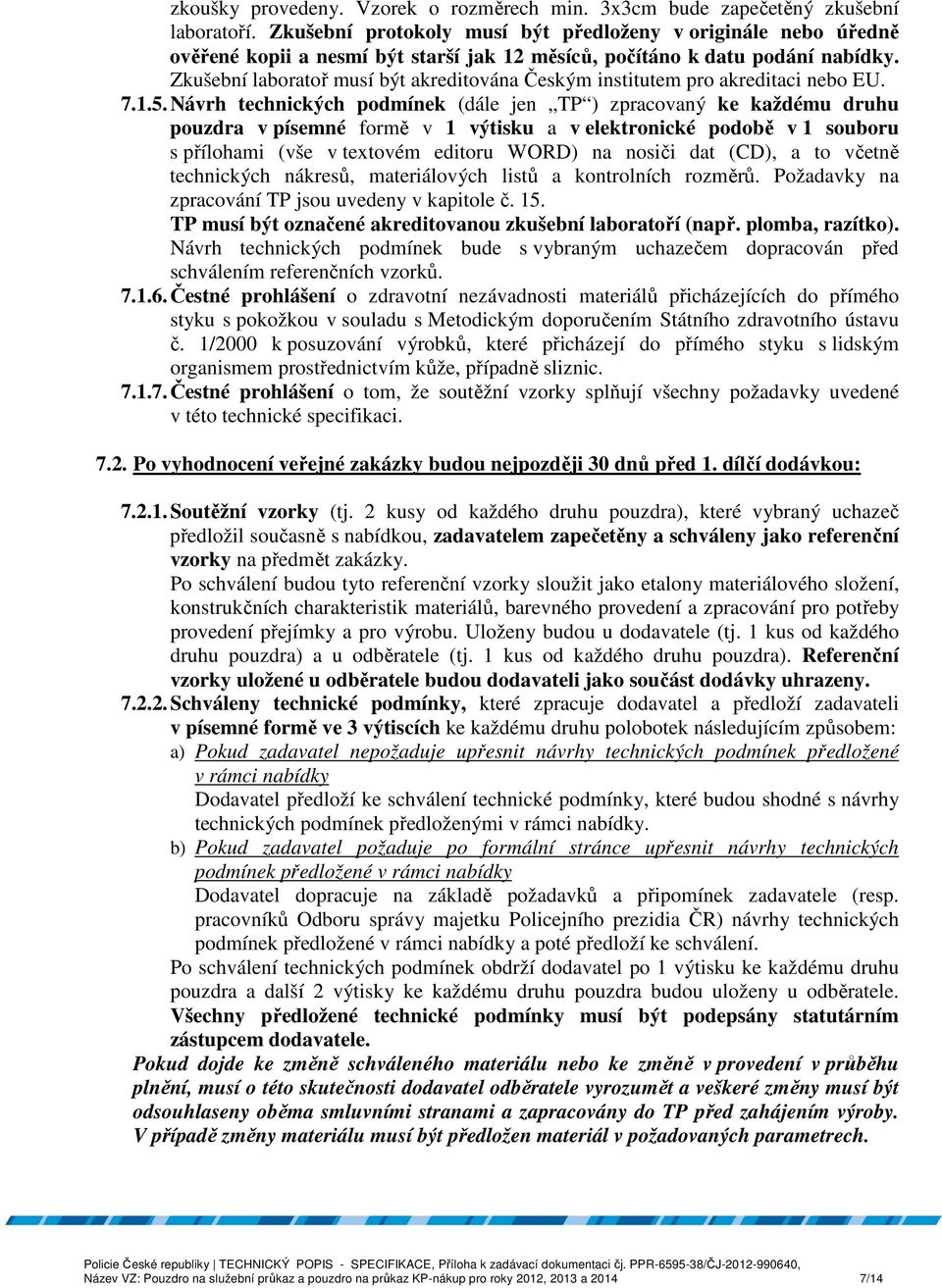

7 zkoušky provedeny. Vzorek o rozměrech min. 3x3cm bude zapečetěný zkušební laboratoří. Zkušební protokoly musí být předloženy v originále nebo úředně ověřené kopii a nesmí být starší jak 12 měsíců, počítáno k datu podání nabídky. Zkušební laboratoř musí být akreditována Českým institutem pro akreditaci nebo EU Návrh technických podmínek (dále jen TP ) zpracovaný ke každému druhu pouzdra v písemné formě v 1 výtisku a v elektronické podobě v 1 souboru s přílohami (vše v textovém editoru WORD) na nosiči dat (CD), a to včetně technických nákresů, materiálových listů a kontrolních rozměrů. Požadavky na zpracování TP jsou uvedeny v kapitole č. 15. TP musí být označené akreditovanou zkušební laboratoří (např. plomba, razítko). Návrh technických podmínek bude s vybraným uchazečem dopracován před schválením referenčních vzorků Čestné prohlášení o zdravotní nezávadnosti materiálů přicházejících do přímého styku s pokožkou v souladu s Metodickým doporučením Státního zdravotního ústavu č. 1/2000 k posuzování výrobků, které přicházejí do přímého styku s lidským organismem prostřednictvím kůže, případně sliznic Čestné prohlášení o tom, že soutěžní vzorky splňují všechny požadavky uvedené v této technické specifikaci Po vyhodnocení veřejné zakázky budou nejpozději 30 dnů před 1. dílčí dodávkou: Soutěžní vzorky (tj. 2 kusy od každého druhu pouzdra), které vybraný uchazeč předložil současně s nabídkou, zadavatelem zapečetěny a schváleny jako referenční vzorky na předmět zakázky. Po schválení budou tyto referenční vzorky sloužit jako etalony materiálového složení, konstrukčních charakteristik materiálů, barevného provedení a zpracování pro potřeby provedení přejímky a pro výrobu. Uloženy budou u dodavatele (tj. 1 kus od každého druhu pouzdra) a u odběratele (tj. 1 kus od každého druhu pouzdra). Referenční vzorky uložené u odběratele budou dodavateli jako součást dodávky uhrazeny Schváleny technické podmínky, které zpracuje dodavatel a předloží zadavateli v písemné formě ve 3 výtiscích ke každému druhu polobotek následujícím způsobem: a) Pokud zadavatel nepožaduje upřesnit návrhy technických podmínek předložené v rámci nabídky Dodavatel předloží ke schválení technické podmínky, které budou shodné s návrhy technických podmínek předloženými v rámci nabídky. b) Pokud zadavatel požaduje po formální stránce upřesnit návrhy technických podmínek předložené v rámci nabídky Dodavatel dopracuje na základě požadavků a připomínek zadavatele (resp. pracovníků Odboru správy majetku Policejního prezidia ČR) návrhy technických podmínek předložené v rámci nabídky a poté předloží ke schválení. Po schválení technických podmínek obdrží dodavatel po 1 výtisku ke každému druhu pouzdra a další 2 výtisky ke každému druhu pouzdra budou uloženy u odběratele. Všechny předložené technické podmínky musí být podepsány statutárním zástupcem dodavatele. Pokud dojde ke změně schváleného materiálu nebo ke změně v provedení v průběhu plnění, musí o této skutečnosti dodavatel odběratele vyrozumět a veškeré změny musí být odsouhlaseny oběma smluvními stranami a zapracovány do TP před zahájením výroby. V případě změny materiálu musí být předložen materiál v požadovaných parametrech. Název VZ: Pouzdro na služební průkaz a pouzdro na průkaz KP-nákup pro roky 2012, 2013 a /14

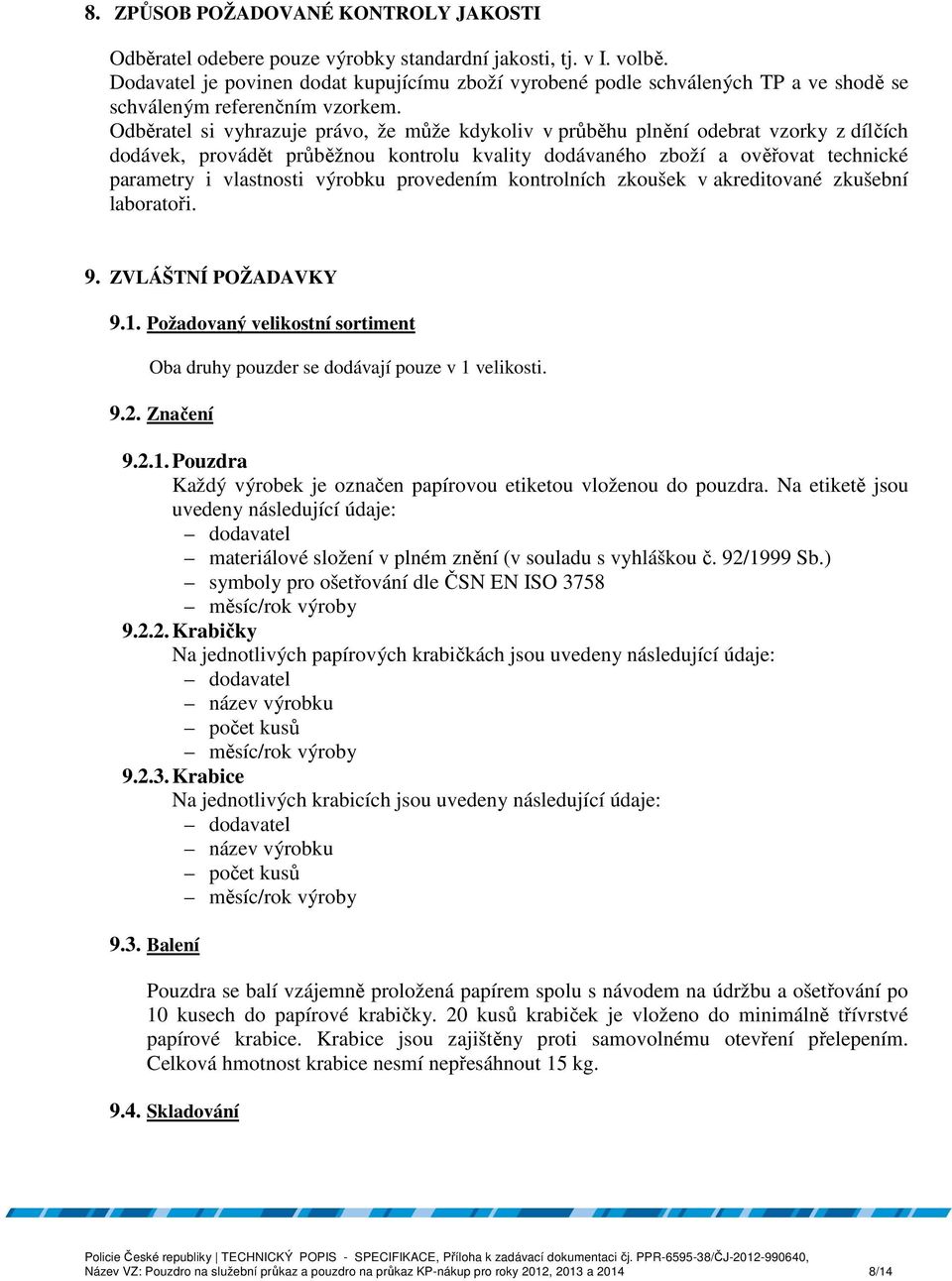

8 8. ZPŮSOB POŽADOVANÉ KONTROLY JAKOSTI Odběratel odebere pouze výrobky standardní jakosti, tj. v I. volbě. Dodavatel je povinen dodat kupujícímu zboží vyrobené podle schválených TP a ve shodě se schváleným referenčním vzorkem. Odběratel si vyhrazuje právo, že může kdykoliv v průběhu plnění odebrat vzorky z dílčích dodávek, provádět průběžnou kontrolu kvality dodávaného zboží a ověřovat technické parametry i vlastnosti výrobku provedením kontrolních zkoušek v akreditované zkušební laboratoři. 9. ZVLÁŠTNÍ POŽADAVKY 9.1. Požadovaný velikostní sortiment Oba druhy pouzder se dodávají pouze v 1 velikosti Značení Pouzdra Každý výrobek je označen papírovou etiketou vloženou do pouzdra. Na etiketě jsou uvedeny následující údaje: dodavatel materiálové složení v plném znění (v souladu s vyhláškou č. 92/1999 Sb.) symboly pro ošetřování dle ČSN EN ISO 3758 měsíc/rok výroby Krabičky Na jednotlivých papírových krabičkách jsou uvedeny následující údaje: dodavatel název výrobku počet kusů měsíc/rok výroby Krabice Na jednotlivých krabicích jsou uvedeny následující údaje: dodavatel název výrobku počet kusů měsíc/rok výroby 9.3. Balení Pouzdra se balí vzájemně proložená papírem spolu s návodem na údržbu a ošetřování po 10 kusech do papírové krabičky. 20 kusů krabiček je vloženo do minimálně třívrstvé papírové krabice. Krabice jsou zajištěny proti samovolnému otevření přelepením. Celková hmotnost krabice nesmí nepřesáhnout 15 kg Skladování Název VZ: Pouzdro na služební průkaz a pouzdro na průkaz KP-nákup pro roky 2012, 2013 a /14

9 Dodavatel musí garantovat skladovatelnost výrobků v originálním balení po dobu minimálně 5 let, přičemž bere záruku za to, že nedojde k poklesu mechanicko-fyzikálních parametrů materiálů a užitných vlastností výrobku Záruční podmínky Prodávající ručí za kvalitu zboží dle této smlouvy po dobu 24 měsíců od data výdeje konečnému uživateli, přičemž tuto záruku může kupující uplatnit nejdéle do tří (3) let ode dne dodání zboží kupujícímu a za podmínek uvedených v záruční listině. (V záruční listině je nutné uvést výrobky a materiály vyloučené ze záruky, resp. s kratší záruční lhůtou. Dále je nutné uvést podmínky údržby a zacházení s výrobky a materiály, jejichž nedodržení vylučuje odpovědnost za výskyt vady v záruční lhůtě) 9.6. Přejímka Přejímku provádí sklad odběratele, tj. SLZ PP ČR - skupina naturálního zabezpečení Svojšice. Při přejímce pověřený pracovník odběratele prověřuje shodu dodaného výrobku se schváleným referenčním vzorkem, a to zejména z hlediska vzhledu, provedení, kvality, funkčních vlastností a rozměrů. Dodané výrobky musí souhlasit s požadavky a parametry předepsanými ve schválených technických podmínkách. V případě zjištěné neshody, zjevné vady nebo vady na balení se zboží vrátí dodavateli Doprava Dopravu výrobků do místa plnění zajistí dodavatel na vlastní náklady. Při dopravě musí zajistit takové podmínky, aby nedošlo ke znehodnocení nebo ztrátě výrobků. 10. ROZDĚLOVNÍK BUDOUCÍCH DODÁVEK Všechno zboží bude dodáváno do místa plnění, tj. OMTZ SLZ PP ČR skupina naturálního zabezpečení Svojšice, v dílčích dodávkách na základě objednávek ve stanoveném množství a požadovaných termínech. 11. POŽADAVKY K ZAPRACOVÁNÍ DO KUPNÍ SMLOUVY Uchazeč o veřejnou zakázku musí předložit čestné prohlášení, že nabízené zboží nemá právní vady ve smyslu ustanovení 433 a násl. zákona č. 513/1991 Sb., obchodní zákoník, ve znění pozdějších předpisů Uchazeč o veřejnou zakázku musí předložit čestné prohlášení, že nebude uplatňovat na předmět zakázky ochranu dle zákona č. 478/1992 Sb. o užitných vzorech a zákona č. 207/2000 Sb., o ochraně průmyslových vzorů a o změně zákona č. 527/1990 Sb., o vynálezech, průmyslových vzorech a zlepšovacích návrzích, ve znění pozdějších předpisů. A pokud ano, pak pouze v součinnosti se zadavatelem V návrhu kupní smlouvy musí být jednoznačně uvedena ustanovení týkající se otázek řešení záručních oprav, poskytnuté délky záruční doby, řešení reklamací a sankcí Veškeré následné změny v provedení pouzder, změny materiálu a ve výrobě musí být předem schváleny oběma smluvními stranami. Název VZ: Pouzdro na služební průkaz a pouzdro na průkaz KP-nákup pro roky 2012, 2013 a /14

10 11.5. Odběratel může kvalitu dodávaného zboží v průběhu dodávek a dodatečně prověřovat v rozsahu daném touto technickou specifikací, a to včetně zdravotní nezávadnosti materiálů použitých při výrobě Dodavatel musí být schopen v průběhu dodávek průkazně doložit, že na výrobu byly použity stejné materiály, ze kterých byly vyrobeny schválené referenční vzorky. Veškeré materiály použité na předmět zakázky musí být v souladu s předloženými materiálovými listy. 12. DALŠÍ POŽADAVKY Při výběru dodavatele bude hodnotícím kriteriem celková nabídková cena v českých korunách včetně daně z přidané hodnoty za kompletní splnění veřejné zakázky při současném splnění všech podmínek a požadavků daných v zadání. V ceně za zboží musí být zahrnuty veškeré ostatní náklady související s plněním závazku dodavatele, tj. balné, náklady na dopravu do místa plnění a další náklady související s dodáním zboží. 13. OSTATNÍ Uchazečům o veřejnou zakázku bude v průběhu soutěžní lhůty pro podrobnější specifikaci výrobků umožněno prohlédnutí, přeměření, vyfotografování a nafilmování platných referenčních vzorků požadovaných výrobků, a to na adrese: SLZ PP ČR skupina naturálního zabezpečení Svojšice. Předložené vzorky nebudou zapůjčovány. Pro vlastní výrobu je určující vzhled platného referenčního vzorku, pokud nebude uvedeno jinak. Kontaktní osoby: Kamila Kejmarová, Ing. Jaroslav Církva (pondělí-pátek od 8:00 do 13:00 hodin) 14. TECHNICKÝ NÁKRES A FOTOGRAFICKÉ VYOBRAZENÍ Technický nákres pouzdro na služební průkaz Název VZ: Pouzdro na služební průkaz a pouzdro na průkaz KP-nákup pro roky 2012, 2013 a /14

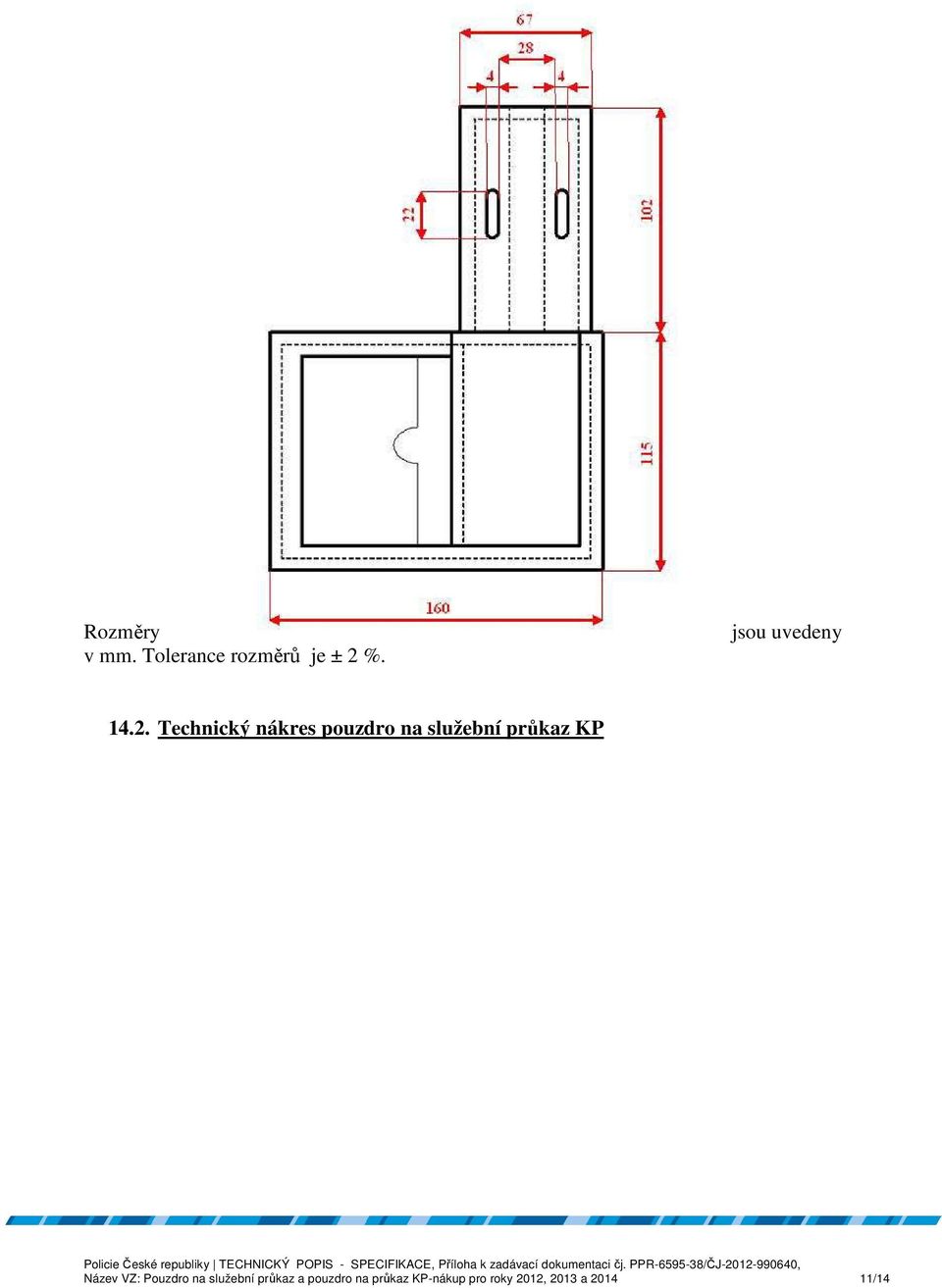

11 67 Rozměry v mm. Tolerance rozměrů je ± 2 %. jsou uvedeny Technický nákres pouzdro na služební průkaz KP Název VZ: Pouzdro na služební průkaz a pouzdro na průkaz KP-nákup pro roky 2012, 2013 a /14

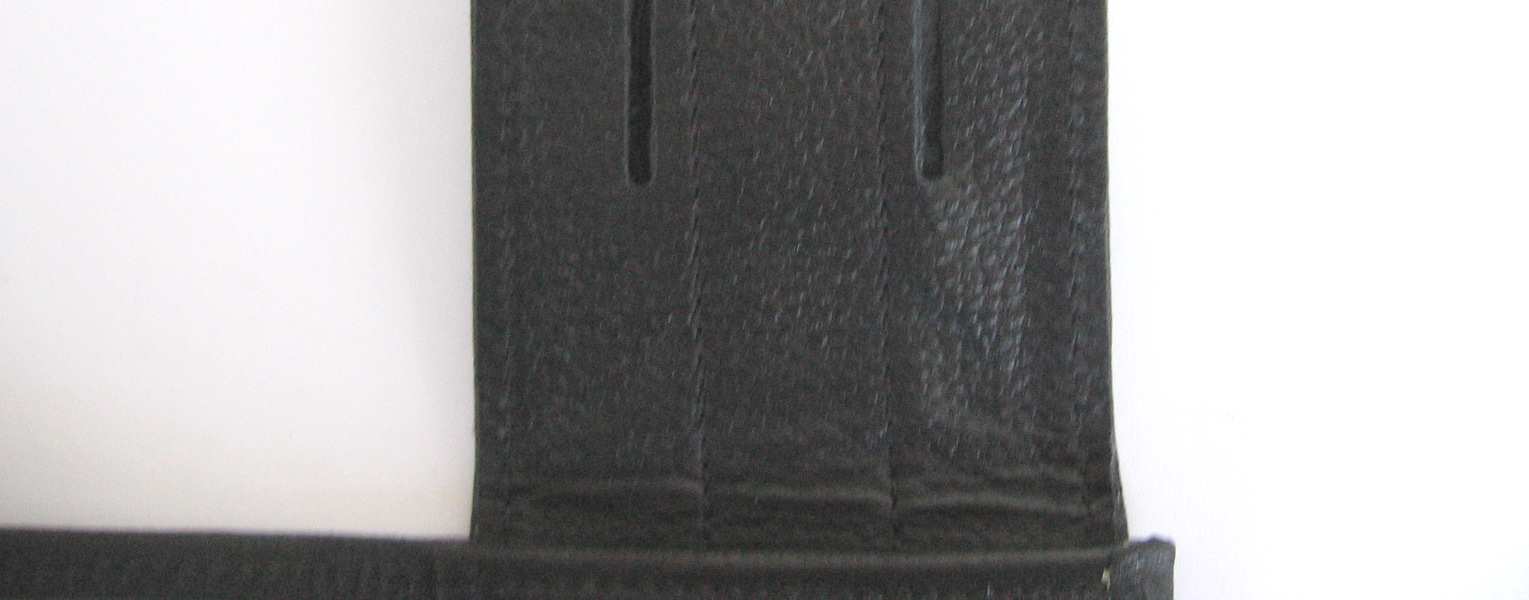

12 Rozměry jsou uvedeny v mm. Tolerance rozměrů je ± 2 % Fotografické vyobrazení pouzdro na SP F otografické vyobrazení pouzdro na KP Název VZ: Pouzdro na služební průkaz a pouzdro na průkaz KP-nákup pro roky 2012, 2013 a /14

13 15. Požadavky na zpracování TP Obsah TP musí být v souladu s obecně závaznými právními předpisy (bezpečnostními, hygienickými, ekologickými), ČSN a požadavky zadavatele. Text TP musí být stručný, srozumitelný, přehledný a jednoznačný. TP musí jednoznačně definovat příslušný výrobek a musí obsahovat: Schvalovací list obsahující podpisové doložky. Přehled změn v TP Obsah Použité pojmy a terminologie (např. názvosloví, zkratky a citované dokumenty) Textovou část členěnou na kapitoly: VŠEOBECNÁ ČÁST V této kapitole se uvede, že TP jsou závazným technickým dokumentem, který vymezuje vlastnosti, úplnost a další jakostní znaky výrobku, jejich zachování a ovlivnění po celou dobu jeho životnosti. TP dále určují podmínky pro výrobu, kontrolu, údržbu, balení, skladování, značení a likvidaci výrobku. Uvede se i ustanovení, že nedílnou součástí TP je oboustranně schválený referenční vzorek. POPIS A URČENÍ VÝROBKU V této kapitole se uvede stručný a výstižný popis výrobku a jeho určení. Pokud výrobek musí splňovat požadavky konkrétní normy, uvede se tato skutečnost v této kapitole. TECHNICKÝ POPIS Uvede se stručný a výstižný technický popis výrobku, konstrukce výrobku i jeho částí, a to včetně příslušných nákresů (pozn. nákresy lze uvést v samostatné kapitole nebo v příloze). TECHNICKÁ DATA V této kapitole se uvedou: - technická data včetně jejich mezních tolerancí (tj. velikosti, rozměry a kontrolní rozměry výrobku, hmotnost kalkulační velikosti výrobku apod.), Název VZ: Pouzdro na služební průkaz a pouzdro na průkaz KP-nákup pro roky 2012, 2013 a /14

14 - tabulky velikostí a kontrolních rozměrů pro celý velikostní sortiment (pozn. tabulky lze uvést v samostatné kapitole nebo v příloze), - skladovací podmínky, - životnost výrobku, - technická omezení (uvedou se omezení pro údržbu, použití atd.). POUŽITÉ MATERIÁLY Uvedou se všechny materiály použité při výrobě, k nim příslušné materiálové listy se uvedou v příloze. DALŠÍ ÚDAJE Uvedou se jiné zvláštní údaje, např. bezpečnostní, hygienické, ergonomické, ekologické apod. POKYNY PRO SYSTÉM KONTROL, ZKOUŠENÍ A KONEČNOU KONTROLU V této kapitole se uvedou údaje o rozsahu a způsobu provádění kontrol a zkoušek v průběhu výroby a po dokončení výroby (tj. druhy kontrol a zkoušek, zkoušené vlastnosti a jejich hodnoty, metody měření dle ČSN). POKYNY PRO ÚDRŽBU A OPRAVY Uvedou se požadavky na údržbu včetně návodu na údržbu a ošetřování (pozn. možno uvést v příloze k návrhu TP) a pokyny pro provádění oprav. POKYNY PRO ZNAČENÍ, BALENÍ, DOPRAVU A SKLADOVÁNÍ V této kapitole se uvede: - způsob značení výrobku a obalu, a to včetně vyobrazení příslušných symbolů ošetřování, - způsob balení výrobku, - způsob dopravy, - definice vhodného klimatického prostředí a způsob skladování výrobku včetně maximální lhůty skladování s ohledem na zachování vlastností výrobku. POKYNY PRO EKOLOGICKOU LIKVIDACI Uvede se postup ekologické likvidace výrobku po ukončení životního cyklu nebo odkaz na předpisy (normy), podle kterých je nutno likvidaci provádět. Přílohy: - základní technický nákres s vyznačením kontrolních rozměrů - kontrolní rozměry - materiálové listy použitých materiálů Název VZ: Pouzdro na služební průkaz a pouzdro na průkaz KP-nákup pro roky 2012, 2013 a /14
