KONSTRUKCE POZEMNÍCH STAVEB komplexní přehled
|
|
|
- Radim Bezucha
- před 7 lety
- Počet zobrazení:
Transkript
1 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE Fakulta stavební KONSTRUKCE POZEMNÍCH STAVEB komplexní přehled Petr Hájek, Ctislav Fiala Praha 2011 Evropský sociální fond Praha & EU: Investujeme do vaší budoucnosti
2 KPKP Základní funkce, požadavky a rozdělení typů schodišť Tvarové řešení schodiště a schodišťového prostoru Konstrukčně statické řešení schodiště Omezení přenosu kročejového hluku ze schodiště Konstrukční systémy y schodišť Konstrukce VERTIKÁLNÍ zábradlí KOMUNIKACE Výtahové šachty, parkovací systémy Petr Hájek Ctislav Fiala Fakulta stavební ČVUT v Praze
3 Literatura Witzany J., Kutnar Z., Zlesák J., Ziegler R.: Konstrukce pozemních staveb 20, ČVUT 2001 Hájek P. a kol.: Konstrukce pozemních staveb 10 (část), ČVUT 2002 Hájek V., Pavlis J.: Schodiště, SNTL 1988 Šilarová Š, DvořákováM M., ZlesákJ:Konstrukce J.: poz. staveb 20 cvičení Normy a vyhlášky Vhlášk Vyhláška MMR Vhlášk Vyhláška č. 268/2009 Sb., o technických hpožadavcích žd íhna stavby (dříve OTP 137/1998 Sb.) ČSN Schodiště a šikmé rampy. Základní ustanovení, 1988 ČSN Obytné budovy, 2000 ČSN Ochranná zábradlí, 1988 ČSN Zatížení stavebních konstrukcí, 1986 ČSN EN Zásady navrhování a zatížení konstrukcí, Část 1 1: Obecná zatížení Objemové tíhy, vlastní tíha a užitná zatížení pozemních staveb VERTIKÁLNÍ KOMUNIKACE SCHODIŠTĚ
4 Vertikální komunikace rozdělení žebříky rampy: 0 o 10 o schodiště: 10 o 58 o žebříky: 58 o 90 o schodiště Základní terminologie rampy Schodiště: vertikální komunikace, spojující různé výškové úrovně a umožňující pohodlný a bezpečný výstup osob schodišťový prostor schodišťové rameno (spojuje výškové úrovně min. 3 stupně) podesta = odpočívadlo (hlavní podesta x mezipodesta) zrcadlo schodišťový stupeň (nástupní, výstupní, jalový) výstupní čára (myšlená čára v níž mají stupně stejnou šířku) VERTIKÁLNÍ KOMUNIKACE SCHODIŠTĚ
5 Rozdělení schodišť podle funkce hlavní hlavní komunikační spojení mezi podlažími vedlejší vyrovnávací spojuje různé výškové úrovně téhož podlaží podle umístění vnitřní vnější předložená terénní podle půdorysného uspořádání s přímými rameny (přímočará) se zakřivenýmirameny (křivočará) se smíšenými rameny (smíšenočará) SCHODIŠTĚ
6 Rozdělení schodišť podle počtu ramen jednoramenná víceramenná dvouramenná tříramenná sdružená (větvená) podle smyslu výstupu přímá pravotočivá levotočivá SCHODIŠTĚ
7 Rozdělení schodišť podle sklonu ramene výška stupňů rampové 10 o 20 o mm mírné 20 o 25 o mm běžné 25 o 35 o mm strmé 35 o 45 o mm žebříkové 45 o 58 o mm SCHODIŠTĚ
8 Rozdělení schodišť podle materiálu železobetonová ocelová dřevěná kamenná cihelná podle konstrukce desková schodnicová vřetenová visutá pilířová konzolová zavěšená pažená SCHODIŠTĚ
9 Základní požadavky na schodiště architektonické a provozní požadavky dispoziční požadavky na tvar a umístění pohodlnost a bezpečnost při výstupu a sestupu estetické požadavky výtvarné řešení snadná údržba, čistitelnost statické požadavky únosnost zamezení kmitání konstrukce akustické požadavky zamezení přenosu kročejového hluku do chráněných místností požadavky na požární bezpečnost zamezení šíření požáru a kouře zajištění bezpečnéevakuace evakuace osob požadavky na osvětlení a větrání schodišťového prostoru požadavky žd na trvanlivost odolnost proti opotřebení ř SCHODIŠTĚ
10 ARCHITEKTONICKÉ A PROVOZNÍ POŽADAVKY
11 Architektonické a provozní požadavky podchodná výška schodiště V = /cos α D = cos α ARCHITEKTONICKÉ A PROVOZNÍ POŽADAVKY
12 rozměry stupňů x sklon schodiště Lehmanův vzorec 2 h + b = 630 mm ARCHITEKTONICKÉ A PROVOZNÍ POŽADAVKY
13 schodišťová ramena ARCHITEKTONICKÉ A PROVOZNÍ POŽADAVKY
14 rozměry podest odpočívadel nejmenší hloubka vložené podesty je: L = b ARCHITEKTONICKÉ A PROVOZNÍ POŽADAVKY
15 Statické požadavky STATICKÉ POŽADAVKY
16 Podepření stupňů plně podporované stupně oboustranně podepřené stupně konzolové stupně oboustranně konzolové stupně visuté stupně SCHODIŠTĚ
17 Vývoj konstrukce schodišť plně podporované kamenné stupně oboustranně podepřené kamenné nebo dřevěné stupně podepření klenbou a klenebním pásem ( kobylí hlava ) ocelové a dřevěné schodnicové schodiště visutá kamenná schodiště železobetonová desková schodiště prefabrikovaná fbik ážl železobetonová bt schodiště SCHODIŠTĚ
18 SCHODIŠTĚ
19 SCHODIŠTĚ
20 SCHODIŠTĚ
21 SCHODIŠTĚ
22 SCHODIŠTĚ
23 SCHODIŠTĚ
24 Řešení detailu styku ramen a podesty SCHODIŠTĚ
25 b x h t ( h c) cos α c SCHODIŠTĚ
26 b x h t ( h c) cos α c SCHODIŠTĚ
27 podestový nosník? DESKOVÉ ŽELEZOBETONOVÉ SCHODIŠTĚ
28 DESKOVÉ ŽELEZOBETONOVÉ SCHODIŠTĚ
29 DESKOVÉ ŽELEZOBETONOVÉ SCHODIŠTĚ
30 DESKOVÉ ŽELEZOBETONOVÉ SCHODIŠTĚ
31 DESKOVÉ ŽELEZOBETONOVÉ SCHODIŠTĚ
32 DESKOVÉ ŽELEZOBETONOVÉ PREFABRIKOVANÉ SCHODIŠTĚ
33 DESKOVÉ ŽELEZOBETONOVÉ PREFABRIKOVANÉ SCHODIŠTĚ
34 akustika údržba DESKOVÉ ŽELEZOBETONOVÉ PREFABRIKOVANÉ SCHODIŠTĚ
35 KONSTRUKČNÍ SYSTÉMY pažená schodiště podezděná schodiště podklenutá schodiště vřetenová schodiště konzolová schodiště visutá schodiště pilířová áschodiště schodnicová schodiště desková schodiště zavěšená schodiště SCHODIŠŤ SCHODIŠTĚ
36 Pažená schodiště převážně pro venkovní schodiště vytváří se úpravou sklonitého terénu a jeho zapažením stupnicemi ze dřeva, kamene, cihel nebo betonových prvků PAŽENÁ SCHODIŠTĚ
37 Podezděná schodiště převážně pro venkovní a předložená schodiště stupně podezděny buď cihelnou nebo kamennou zdí PODEZDĚNÁ SCHODIŠTĚ
38 PODEZDĚNÁ SCHODIŠTĚ
39 Podklenutá schodiště především u starších staveb stupně jsou podporovány stoupající valenou klenbou uloženou na schodišťových zdech nebo klenebních pásech ( kobylích hlavách ) PODKLENUTÁ SCHODIŠTĚ
40 Vřetenová schodiště točité dvouramenné VŘETENOVÁ SCHODIŠTĚ
41 Vřetenové schodiště točité železobetonové prefabrikované stupně
42 Vřetenové schodiště točité dřevěná konstrukce
43 Konzolová schodiště KONZOLOVÉ SCHODIŠTĚ železobetonové monolitické
44 KONZOLOVÉ SCHODIŠTĚ železobetonové monolitické
45 Konzolové schodiště točité KONZOLOVÉ SCHODIŠTĚ železobetonové prefabrikované točité
46 Konzolové schodiště točité KONZOLOVÉ SCHODIŠTĚ železobetonové prefabrikované točité
47 Konzolové schodiště točité KONZOLOVÉ SCHODIŠTĚ železobetonové prefabrikované točité
48 KONZOLOVÉ SCHODIŠTĚ železobetonové prefabrikované točité

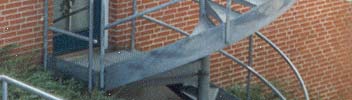

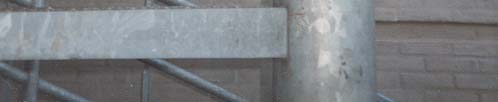

49 Konzolové schodiště točité ocelová konstrukce
50 OCELOVÁ KONSTRUKCE
51 OCELOVÁ KONSTRUKCE
52 Visutá schodiště VISUTÁ SCHODIŠTĚ
53 VISUTÉ KAMENNÉ SCHODIŠTĚ
54 VISUTÉ KAMENNÉ SCHODIŠTĚ
55 Pilířová schodiště PILÍŘOVÁ SCHODIŠTĚ
56 PILÍŘOVÁ SCHODIŠTĚ
57 PILÍŘOVÁ SCHODIŠTĚ
58 Schodnicová schodiště SCHODNICOVÁ SCHODIŠTĚ
59 Schodnicové schody prefabrikovaná konstrukce SCHODNICOVÉ SCHODIŠTĚ železobetonové prefabrikované spínané
60 SCHODNICOVÉ SCHODIŠTĚ železobetonová monolitická konstrukce
61 Schodnicové schody betonová konstrukce SCHODNICOVÉ SCHODIŠTĚ železobetonová prefa monolitická konstrukce
62 SCHODNICOVÉ SCHODIŠTĚ železobetonová prefa monolitická konstrukce
63 Schodnicové schody prefabrikovaná železobetonová konstrukce SCHODNICOVÉ SCHODIŠTĚ železobetonová prefabrikovaná konstrukce
64 Schodnicové schody ocelová konstrukce SCHODNICOVÉ SCHODIŠTĚ ocelová konstrukce
65 SCHODNICOVÉ SCHODIŠTĚ ocelová konstrukce
66 SCHODNICOVÉ SCHODIŠTĚ ocelová konstrukce
67 SCHODNICOVÉ SCHODIŠTĚ ocelová konstrukce
68 SCHODNICOVÉ SCHODIŠTĚ ocelová konstrukce
69 SCHODNICOVÉ SCHODIŠTĚ ocelová konstrukce
70 SCHODNICOVÉ SCHODIŠTĚ ocelová konstrukce s dřevěnými stupni
71 SCHODNICOVÉ SCHODIŠTĚ ocelová konstrukce bez podstupnic
72 SCHODNICOVÉ SCHODIŠTĚ ocelová konstrukce s podstupnicemi
73 TOČITÉ SCHODNICOVÉ SCHODIŠTĚ ocelová konstrukce
74 OCELOVÁ KONSTRUKCE SCHODIŠTĚ
75 Schodnicové schody dřevěná konstrukce SCHODNICOVÉ SCHODIŠTĚ dřevěná konstrukce
76 schodnice SCHODNICOVÉ SCHODIŠTĚ dřevěná konstrukce
77 návaznost stupnice a podstupnice SCHODNICOVÉ SCHODIŠTĚ dřevěná konstrukce
78 SCHODNICOVÉ SCHODIŠTĚ dřevěná konstrukce s podstupnicemi
79 SCHODNICOVÉ SCHODIŠTĚ dřevěná konstrukce bez podstupnic
80 SCHODNICOVÉ SCHODIŠTĚ dřevěná konstrukce bez podstupnic
81 dřevěné schodnicové schodiště žebříkové SCHODNICOVÁ SCHODIŠTĚ DŘEVĚNÁ KONSTRUKCE
82 Desková schodiště DESKOVÁ SCHODIŠTĚ
83 DESKOVÉ SCHODIŠTĚ železobetonové monolitické
84 DESKOVÉ SCHODIŠTĚ prefabrikované
85 deskové schodiště uložení schodišťových panelů na mezipodestu na schodišťový trám na průvlak konstrukce DESKOVÉ SCHODIŠTĚ prefabrikované
86 DESKOVÉ SCHODIŠTĚ prefabrikované
87 Prefabrikované železobetonové schody prefabrikované fbik schodiště ě deskové é( (panelové) DESKOVÉ SCHODIŠTĚ prefabrikované
88 DESKOVÉ SCHODIŠTĚ prefabrikované
89 DESKOVÉ SCHODIŠTĚ prefabrikované
90 uložení podesty a mezipodesty DESKOVÉ SCHODIŠTĚ prefabrikované
91 DESKOVÉ SCHODIŠTĚ prefabrikované uložení podesty a mezipodesty
92 prefabrikovaná desková konstrukce DESKOVÉ SCHODIŠTĚ prefabrikované
93 Zavěšená schodiště ZAVĚŠENÁ SCHODIŠTĚ
94 ZAVĚŠENÁ SCHODIŠTĚ
95 POVRCHOVÉ ÚPRAVY STUPŇŮ
96 POVRCHOVÉ ÚPRAVY STUPŇŮ
97 Pohyblivé schody POHYBLIVÉ SCHODY A RAMPY
98 POHYBLIVÉ RAMPY
99 Výtahy VÝTAHY
100 hydraulické výtahy VÝTAHY
101 výtahy stavebně konstrukční řešení VÝTAHY
102 výtahy stavebně konstrukční řešení VÝTAHY
