1 VÁHY SÉRIE ABW A AIN Instrukční příručka Servisní knížka VAHY PRO, s.r.o. Fügnerova Trmice Ústí nad Labem tel./fax: vahypro@vahypro.cz

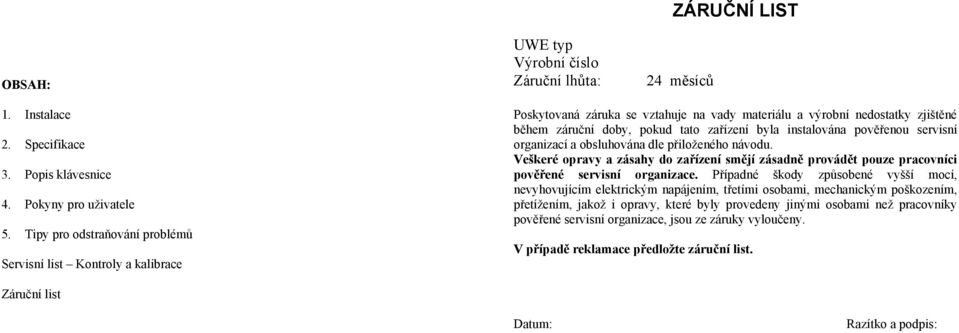

2 OBSAH: UWE typ Výrobní číslo Záruční lhůta: ZÁRUČNÍ LIST 24 měsíců 1. Instalace 2. Specifikace 3. Popis klávesnice 4. Pokyny pro uživatele 5. Tipy pro odstraňování problémů Servisní list Kontroly a kalibrace Poskytovaná záruka se vztahuje na vady materiálu a výrobní nedostatky zjištěné během záruční doby, pokud tato zařízení byla instalována pověřenou servisní organizací a obsluhována dle přiloženého návodu. Veškeré opravy a zásahy do zařízení smějí zásadně provádět pouze pracovníci pověřené servisní organizace. Případné škody způsobené vyšší mocí, nevyhovujícím elektrickým napájením, třetími osobami, mechanickým poškozením, přetížením, jakož i opravy, které byly provedeny jinými osobami než pracovníky pověřené servisní organizace, jsou ze záruky vyloučeny. V případě reklamace předložte záruční list. Záruční list Datum: Razítko a podpis:

3 1. INSTALACE 1.1. Použití síťového adaptéru: Zkontrolujte síťový zdroj, zda je totožný s parametry adaptéru (220V) Uchovejte veškerý obalový materiál pro případný další transport Optimální podmínky k vážení: - zahřívejte váhu minimálně půl hodiny předem (zastrčte adaptér do sítě) - odstraňte z okolí váhy magnetické předměty - nemačkejte tlačítka špičatými předměty, používejte k tomu jen prsty - k ochraně citlivého vnitřního mechanismu nesmí na plošinu váhy předměty padat, ani se nesmí pokládat předměty převyšující kapacitu váhy - váhu nedávejte do blízkosti topení nebo klimatického zařízení - nevystavujte váhu přímému slunečnímu záření - vážní stůl musí být stabilní - nejvhodnější jsou rohy místnosti, protože tam jsou nejmenší vibrace - dbejte na rovnoměrný přívod proudu, když používáte síťový adaptér

4 KONTROLY A KALIBRACE 2. SPECIFIKACE Datum Specifikace kontroly Podpis a razítko Typ Váživost Dílek AIN kg 5 g AIN kg 10 g AIN kg 10 g ABW kg 50 g Napájení síťový adaptér vnitřní nabíjitelné baterie Max.rozsah táry Do 1/3 celkové váživosti Max.rozsah nulování Až do 2% váživost Podmínky pro vážení Teplota 0-40 C, maximální vlhkost 85%

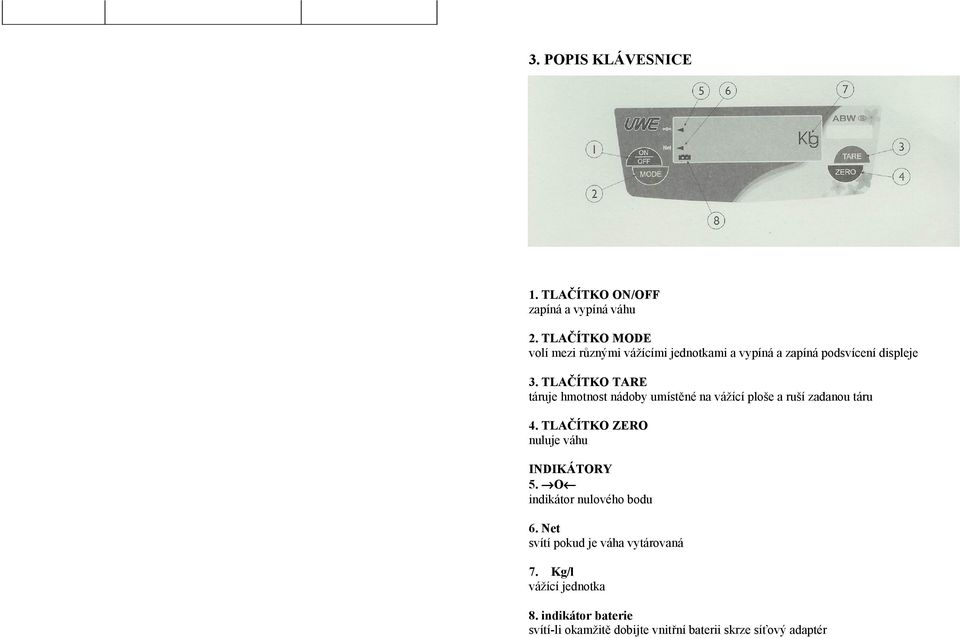

5 3. POPIS KLÁVESNICE 1. TLAČÍTKO ON/OFF zapíná a vypíná váhu 2. TLAČÍTKO MODE volí mezi různými vážícími jednotkami a vypíná a zapíná podsvícení displeje 3. TLAČÍTKO TARE táruje hmotnost nádoby umístěné na vážící ploše a ruší zadanou táru 4. TLAČÍTKO ZERO nuluje váhu INDIKÁTORY 5. O indikátor nulového bodu 6. Net svítí pokud je váha vytárovaná 7. Kg/l vážící jednotka 8. indikátor baterie svítí-li okamžitě dobijte vnitřní baterii skrze síťový adaptér

6 4. POKYNY PRO UŽIVATELE 4.1. Než začnete vážit Ujistěte se, že: a. vážící deska je umístěna správně na váhu b. váha je umístěna na stabilním místě c. váha je zapnuta d. displej ukazuje nulu. Pokud ne, zmáčkněte ZERO, abyste váhu vynulovali Vážení a. na váhu stoupejte opatrně, dítě na váhu opatrně položte. Extrémní síla by mohla poškodit citlivý vnitřní aparát váhy. b. hmotnost bude zobrazena na displeji automaticky c. váhu ochráníte před rychlým opotřebením nebudete-li ji nechávat dlouho zatíženou 4.3. Použití táry zadání hmotnosti nádoby a. vážící deska musí být prázdná a čistá b. ujistěte se, že displej ukazuje nulu c. umístěte nádobu na váhu a zmáčkněte TARE Displej bude indikovat táru a vy můžete vážit čistou hmotnost hmoty v nádobě Vymazání táry Opětovným stiskem TARE 5. TIPY PRO ODSTRAŇOVÁNÍ PROBLÉMŮ Váhu není možné zapnout Zkontrolujte: má váha zdroj proudu? Jsou vnitřní baterie dostatečně nabité? - Umístěte adaptér do síťového zdroje před zapnutím váhy. - Zkontrolujte propojení váhy se síťovým zdrojem Displej ukazuje Zkontrolujte: Zda hmota na umístěná na váze nepřesahuje maximální váživost? Pokud ne, odstraňte hmotu z váhy a zkuste vážit znovu. Váha je zapnuta, ale nezobrazuje nulu Zkontrolujte: Zda je vážící deska umístěna správně. Umístěte desku správně. Váha se sama vypíná Zkontrolujte: Zda není zapnuta funkce automatického vypínání. Pro vypnutí této funkce postupujte: dle 4.5 Zkontrolujte: Zda na displeji nesvítí indikátor baterie Pokud ano, okamžitě použijte adaptér a dobijte vnitřní baterie Zapnutí automatického vypínání váhy Váha je vybavena funkcí automatického vypnutí. Je-li tato funkce zapnuta váha se automaticky vypne po 4 minutách nepoužívání. a. vypněte váhu tlačítkem OFF b. zmáčkněte a držte tlačítko TARE a zároveň zmačkněte ON/ZERO c. váha ukazuje F.1 d. zmáčkněte TARE třikrát e. váha ukazuje F.4 f. zmáčkněte MODE pro volbu mezi 0._OFF (váha se nebude automaticky vypínat) a 4._OFF.(váha se sama po 4 minutách nečinnosti vypne) g. stiskem tlačítka ON/RE-ZERO se váha přepne do vážícího režimu
