1 PLASTY A KOMPOZITY NAJLEPŠIE SPOJOVACIE PRVKY PRE NAJMODERNEJŠIE MATERIÁLY Joined to last.

2 VÝNIMOČNÁ KOMPETENTNOSŤ V OBLASTI INOVATÍVNEJ SPOJOVACEJ A TESNIACEJ TECHNIKY Spoločnosť KVT-Fastening Group je medzinárodne uznávaným špecialistom na vysokokvalitnú spojovaciu a tesniacu techniku. V oboch týchto oblastiach spoločnosť KVT ponúka technické riešenia založené na širokom portfóliu produktov od popredných svetových výrobcov. Efektívne riešenia od spoločnosti KVT sa využívajú na celom svete všade tam, kde sa vyžaduje absolútna spoľahlivosť spojov, napríklad v elektronike a energetike, automobilovom priemysle a doprave, leteckom a kozmickom priemysle, strojárstve, jemnej mechanike alebo lekárskej technike. Ide len o malé súčiastky, ktoré však dokážu odolať aj extrémnemu zaťaženiu a používajú sa na kľúčových miestach. Okrem dodávok štandardných produktov a jednotlivých prvkov spoločnosť KVT tiež aktívne spolupracuje so svojimi zákazníkmi pri hľadaní riešení, ktoré napĺňajú ich individuálne požiadavky. Spoločnosť KVT poskytuje túto podporu zákazníkom aj pri spracovaní plastov a kompozitov a ponúka im široký výber produktov. Mimoriadne spoľahlivé a bezproblémové utesňovanie a spojovanie je tak možné aj v prípade ľahších, mäkších alebo poréznych materiálov. Vďaka viac než 85 rokom skúseností, odborným znalostiam zameraným na riešenia a jedinečným zručnostiam v oblasti vývoja a poradenstva je spoločnosť KVT-Fastening Group symbolom najvyššej spoľahlivosti. Možnosti použitia sú také rozsiahle a rôznorodé, ako sú vlastnosti a charakteristiky plastov a kompozitov. Spoločnosť KVT, jej produkty a prístup vyjadrený slovom solutioneering nachádza odozvu u výrobcov spotrebičov, lekárskej techniky, v automobilovom, elektrotechnickom, potravinárskom aj stavebnom priemysle. Vďaka svojim produktom a prístupu vyjadrenému slovom solutioneering je spoločnosť KVT profesionálnym partnerom. 2

3 VYTVÁRANIE SPOJOVACÍCH BODOV Fáza procesu inštalácie spojovacieho prvku Materiály Proces Spojovací prvok Tvárnenie dielu Termoplasty Vstrekolisovanie Rotačné vstrekovanie Tvárnenie dielu Termosety Vstrekolisovanie alebo rôzne metódy vrstvenia/laminovania Dokončovanie komponentu Termoplasty Nalisovanie, vtláčanie za pomoci ultrazvuku, vtláčanie za tepla Rezanie závitu Lepenie Nitovanie Skrutkovanie Dokončovanie komponentu Termosety Rezanie závitu Lepenie Nitovanie Skrutkovanie Závitová vložka Tappex Himould Spojovací prvok bighead Závitová vložka Tappex Himould Spojovací prvok bighead Závitová vložka Tappex Multisert a Microbarb Závitová vložka Tappex Trisert Spojovací prvok bighead pre sendvičové materiály Nitovacia matica FASTEKS+ KD-TECH Nit so špeciálnou funkciou rozloženia zaťaženia Lisovacie prvky PEM Závitová vložka PEM Závitová vložka In-Stop Skrutka FASTEKS+ KST PLUS Závitová vložka Tappex Trisert Spojovací prvok bighead pre sendvičové materiály Nitovacia matica FASTEKS+ KD-TECH Nit so špeciálnou funkciou rozloženia zaťaženia Skrutka FASTEKS+ KSD PLUS Dokončovanie komponentu Drevo Penové materiály Mäkké plasty Rezanie závitu Lepenie Nitovanie Závitová vložka Tappex Foamsert Spojovací prvok bighead pre sendvičové materiály Nitovacia matica FASTEKS+ KD-TECH Nit so špeciálnou funkciou rozloženia zaťaženia Nitovacia matica Jack-Nut Zatláčacia matica FASTEKS Zatláčacia matica FASTEKS+ Flexinut Dokončovanie komponentu Sendvičové materiály Lepenie Nitovanie Spojovací prvok bighead pre sendvičové materiály Nitovacia matica FASTEKS+ KD-TECH Nit so špeciálnou funkciou rozloženia zaťaženia Nitovacia matica Jack-Nut Zatláčacia matica FASTEKS Zatláčacia matica FASTEKS+ Flexinut Dokončovanie komponentu Dosky plošných spojov Spájkovanie Technika PEM SMT 3

4 SPOJOVACIE PRVKY PRE KOMPOZITY Montáž ultraľahkých prvkov konštrukcie možno vykonať bez rizika vzniku prasklín a straty pevnosti. NITOVACIE MATICE FASTEKS+ KD-TECH V prípade nitovacej matice FASTEKS+ KD-TECH sa vydutie vytvára bez podopierania a prenosu sily do materiálu. Namiesto toho dochádza ku kontrolovanej deformácii. Týmto postupom možno krehké materiály bezpečne spojiť bez vzniku napätia. V kompozitoch sa vydutie a tým upevnenie nitovacej matice vytvorí v definovanej nosnej vrstve materiálu. NÁSTROJE Montáž všetkých ponúkaných produktov možno uskutočniť pomocou príslušných nástrojov. Tieto nástroje zabezpečujú jednoduchú manipuláciu, stabilitu a vysokú kvalitu faktory, ktoré zvyšujú efektívnosť výroby. ZÁVITOVÉ VLOŽKY Zabraňujú vytrhnutiu závitov v plastoch a mäkkých kovoch. NITOVACIA TECHNIKA Či už ide o nity so špeciálnou funkciou rozloženia zaťaženia alebo nity s veľkou uzavieracou hlavičkou na dosiahnutie konštantnej zvernej sily, spoločnosť KVT ponúka ideálne produkty na spojovanie mimoriadne poréznych a krehkých materiálov. SKRUTKY Samorezné skrutky na zaskrutkovanie priamo do plastov. 4

5 KVT RIEŠENIA - SPOĽAHLIVÉ NA KĽÚČOVÝCH MIESTACH LETECKÝ PRIEMYSEL Kvôli obrovským silám, ktoré pôsobia na lietadlo pri štarte, počas letu a pri pristáti, si konštrukcia lietadiel vyžaduje vysokokvalitné spoje. Spojovacie prvky v takomto prípade spĺňajú tie najprísnejšie kvalitatívne požiadavky. Spoločnosť KVT ponúka veľké množstvo takýchto spojovacích prvkov. Ich vynikajúca kvalita je zárukou maximálnej a trvalej bezpečnosti pri rôznych aplikáciách v leteckom priemysle. Magazínové nity boli špeciálne vyvinuté ako alternatíva spájkovacích kolíkov dosiek s plošnými spojmi v ELEKTROTECHNICKOM PRIEMYSLE. KONŠTRUKCIA PRÍSTROJOV A ZARIADENÍ V súčasnosti sa pri konštrukcii zariadení čoraz častejšie nahrádzajú kovové materiály výkonnými plastmi a novými kompozitmi. Medzi faktory stojace za úspechom týchto nových konštrukčných materiálov patrí vysoká odolnosť, výrazná úspora hmotnosti a neobmedzené možnosti pokiaľ ide o dizajn. Inovatívne spojovacie prvky od spoločnosti KVT umožňujú ideálnu kombináciu rôznych materiálov. LISOVACIE PRVKY Mimoriadne vhodné pre dosky s plošnými spojmi a plasty na nalisovanie alebo spájkovanie. V STAVEBNOM PRIEMYSLE sa používajú vrstvené materiály zaručujúce vysokú odolnosť a nízku hmotnosť. V takomto prípade sú ideálnymi spojovacími prvkami rozpínacie nity a nity s rozložením zaťaženia. DOPRAVA Ľahká konštrukcia je kľúčovou požiadavkou pri konštrukcii osobných automobilov, nákladných vozidiel, autobusov, koľajových vozidiel, jácht alebo karavanov. Spoločnosť KVT Fastening Group ponúka pre takéto použitie široké portfólio produktov. 5

6 NITOVACIE MATICE Produkt Vlastnosti Inštalačné nástroje FASTEKS+ KD-TECH NITOVACIA MATICA KD znamená kontrolovanú deformáciu vydutia Technológia KD umožňuje vytvorenie definovaného vydutia bez podopierania na nosnom materiáli. Priečne otvory špecifickým spôsobom oslabujú materiál drieku, čím sa stanovuje úroveň vytvorenie vydutia. Poloha a usporiadanie priečnych otvorov definujú polohu Mimoriadne odolné závity Materiál: pozinkovaná oceľ, hliník, nehrdzavejúca oceľ M4 až M12 S plochou hlavou, so zapustenou hlavou Fasteks+ KD-TECH KONTROLOVANÁ DEFORMÁCIA Nitovacia matica na inštaláciu v krehkých, mäkkých a vrstvených materiáloch. Vďaka kontrolovanej deformácii sa vydutie vytvára bez podopierania a prenosu sily na základný materiál. Výhody Technológia KD spôsobuje v nosnom materiáli len minimálne namáhanie tlakom - Nehrozí nebezpečenstvo porušenia materiálu Vďaka rovnomernej aplikácii hlavy a vydutia na nosný materiál je plošný tlak nízky (menej ako 100 N/mm 2 ) - Bez zahrotenia v oblasti okraja otvoru Technológia KD zaručuje po inštalácii úplnú deformáciu vydutia - Bez ďalšej deformácie pri skrutkovaní Technológia KD zaručuje vycentrovanú inštaláciu vydutia - Bez vyosenia závitu, vďaka čomu nedochádza k tlaku na spojené komponenty Vďaka kontrolovanej deformácii je počas inštalácie zabezpečené rovnomerné vytvorenie vydutia - Nehrozí nebezpečenstvo vychýlenia vydutia, vďaka čomu nedochádza k tlaku na spojené komponenty Fasteks+ KD-TECH Micro Vďaka svojej konštrukcii s krátkou dĺžkou ponúka matica KD-TECH Micro možnosť vytvorenia funkčného spojovacieho bodu aj v prípade obmedzených podmienok pri inštalácii Vďaka svojej menšej dĺžke má tiež nižšiu hmotnosť Vhodné pre skrutky pevnostnej triedy 8.8 pri vyhotovení z ocele JACK-NUT NITOVACIA MATICA Nitovacia matica na inštaláciu v poréznych a mäkkých materiáloch s veľkou dotykovou plochou na zadnej strane materiálu Ideálne pre otvory s príliš veľkým priemerom Veľká zverná oblasť Materiál: pozinkovaná oceľ M4 až M6 Priame zoskrutkovanie 6

7 Produkt Vlastnosti Inštalačné nástroje FASTEKS+ Flexinut ZATLÁČACIA MATICA Tlmí nárazy a vibrácie Dielektrická (nevodivá) Materiál: neoprén/závitová vložka vyrobená z mosadze Nízkoprofilová hlava, veľká nízkoprofilová hlava M3 až M8 Možnosť inštalácie z jednej strany bez nástrojov FASTEKS ZATLÁČACIA MATICA FASTEKS ZATLÁČACIA MATICA Tieto polyamidové zatláčacie matice možno použiť do vystrihnutých alebo vyvŕtaných kruhových otvorov, pričom k zaisteniu matice dôjde po zaskrutkovaní skrutky. Materiál: klietka vyrobená z polyamidu, závitová vložka vyrobená z mosadze M3 až M6 Výborná chemická odolnosť proti olejom a mazivu Dielektrická (nevodivá) Tieto celokovové zatláčacie matice možno použiť do vystrihnutých alebo vyvŕtaných kruhových otvorov, pričom k zaisteniu matice dôjde po zaskrutkovaní skrutky Materiál: oceľ M4 až M8 Možnosť inštalácie z jednej strany bez nástrojov Možnosť inštalácie z jednej strany bez nástrojov 7

8 NITY Produkt Vlastnosti Inštalačné nástroje PEEL NIT Nit s funkciou rozloženia zaťaženia so štyrmi plátkami ideálny na spojovanie mäkších a krehkých materiálov Vynikajúce pre nadrozmerné otvory Veľká zverná hrúbka Materiál: hliník Ø 3.2 mm mm LSR NIT S ROZLOŽENÍM ZAŤAŽENIA MGR VIACROZSAHOVÝ NIT VEĽKÁ HLAVA Nit s funkciou rozloženia zaťaženia s tromi plátkami ideálny na spojovanie mäkších a krehkých materiálov Vynikajúce pre nadrozmerné otvory Veľká zverná hrúbka Materiál: hliník, oceľ Štandardná alebo veľká hlava Ø 3.2 mm mm Nit s veľkou hlavou na lepšie rozloženie zaťaženia v mäkkých alebo tenkých materiáloch Odporúča sa pre nadrozmerné otvory na strane hlavy a dlhé otvory Zväčšená zverná hrúbka Materiál: hliník, oceľ Ø 3.2 mm mm HR NIT S VEĽKOU HLAVOU Nit s veľkou hlavou aj uzavieracou hlavičkou na lepšie rozloženie zaťaženia v tvrdých plastoch Vysoká zverná sila a spoľahlivé zaistenie zvyšku tŕňa Odporúča sa pre nadrozmerné otvory na strane hlavy a dlhé otvory Zväčšená zverná hrúbka Materiál: oceľ Ø 4.8 mm mm MAGAZÍNOVÉ NITY Vďaka zásobníkovému systému umožňujúcemu vysokú produktivitu pri malom množstve odpadu zaručujú magazínové nity rýchle spracovanie. Magazínové nity sú vhodné na spojovanie plastov aj ocele, nehrdzavejúcej ocele a mäkkých kovov. Sú k dispozícii z týchto materiálov: pozinkovaná oceľ, hliník, nehrdzavejúca oceľ Ø 3.2 mm mm Rozlišujeme medzi tromi rôznymi typmi magazínových nitov: - Vďaka veľkej uzavieracej hlave zaručujú nity Briv a FIXRIV vysokú odolnosť proti vytrhnutiu a spolu s vyplnením otvoru aj dobrú pevnosť v strihu a vynikajúcu odolnosť proti vibráciám. - Vďaka rovnomernému namáhaniu tlakom sa nity Chobert a FIXSHO vynikajúco hodia na spojovanie mäkkých a krehkých materiálov - Nity Rivscrew a FIXSCREW sa používajú na spojovanie komponentov, ktoré musia byť demontovateľné. Spoľahlivá inštalácia jednotlivých typov nitov Vysoká bezpečnosť produktov Rýchle zavádzanie magazínových nitov Krátky čas nitovacieho cyklu Bez odpadnutia zvyškov magazínových nitov Bez odpadu z odtrhnutých nitov s radom externých zosilňovačov tlaku - vedenie pantografového nástroja - vertikálne zhora - vertikálne zdola (montáž na stole) s integrovaným zosilňovačom tlaku 8

9 Ottobock Orderman GmbH ZÁVITOVÉ VLOŽKY Produkt Vlastnosti Inštalačné nástroje TAPPEX MULTISERT Lisovacia vložka Materiál: mosadz M1.6 M12 Bez hlavy, hlava s malým priemerom, hlava s veľkým priemerom Tappex - Heatinserter 074/02 prístroj na vtláčanie za tepla TAPPEX MICROBARB Lisovacie vložky s mikrovrúbkovaním pre tenkostenné materiály Materiál: mosadz M2 M10 Tappe x - Heatinserter 074/02 prístroj na vtláčanie za tepla TAPPEX TRISERT TAPPEX FOAMSERT Samorezná vložka Materiál: mosadz M2 M10 Materiál: oceľ, nehrdzavejúca oceľ M3 M10 (M10 aj vo vyhotovení s nepriechodným závitom) Možnosť inštalovať obojstranne vďaka priechodnému vnútornému závitu (vyhotovenie bez hlavy) 3 špeciálne rezné drážky zabraňujú prítomnosti triesok v závite Bez hlavy, s malou hlavou (len produkty vyrobené z ocele a nehrdzavejúcej ocele), s veľkým priemerom hlavy Samorezná vložka pre penové materiály, drevo a mäkké plasty Materiál: mosadz M2.5 M8 Bez hlavy, hlava s malým priemerom Ručný inštalačný nástroj so šesťhrannou upínacou stopkou pre prototypy a malé série Pneumatický uťahovač s automatickým obrátením chodu a voliteľným vedením nástroja Ručný inštalačný nástroj so šesťhrannou upínacou stopkou pre prototypy a malé série Pneumatický uťahovač s automatickým obrátením chodu a voliteľným vedením nástroja TAPPEX HIMOULD Závitová vložka na zalisovanie Materiál: mosadz Výrazne vyššia vyťahovacia sila vďaka pridaným drážkam od veľkosti závitu M3 Po zalisovaní bez triesok a ostrapkov S veľmi tenkou stenou, zvlášť vhodné na použitie v prípade malých hrúbok stien Vyhotovenie s priechodným závitom, vyhotovenie s nepriechodným závitom PEM NFPC Závitová vložka na zalisovanie Materiál: nehrdzavejúca oceľ M3 až M6 Vysoká pevnosť v krútení vďaka šesťhrannej hlave a vonkajšiemu ryhovaniu Použiteľná v termoplastoch PEMSERTER rad 4 PEMSERTER rad 3000 IN-STOP Rozširujúca sa závitová vložka Materiál: mosadz M2.5 až M8 Možnosť inštalácie z jednej strany bez nástrojov 9

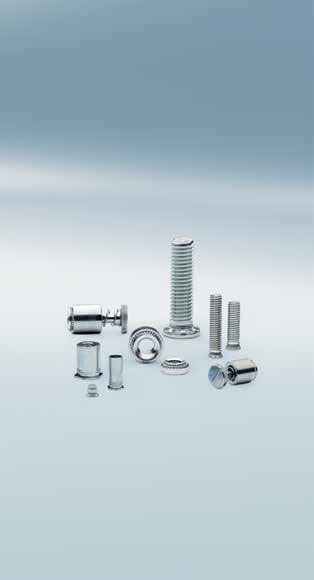

10 LISOVACIE PRVKY Produkt Vlastnosti Inštalačné nástroje PEM KSSB Rozpery slúžia na rýchle pripevnenie a zloženie dosiek s plošnými spojmi, súčastí atď.. Materiál: lesklá mosadz Ø 4 Dĺžky: 8 až 25 mm PEMSERTER rad 4 PEMSERTER rad 3000 PEM Kfh Lisovacie skrutky pre dosky s plošnými spojmi a ďalšie plasty s tvrdosťou maximálne HRB 55 Materiál: fosforový bronz, pocínovaný na dosiahnutie lepšej spájkovateľnosti M2.5 až M5 Dĺžka 6 až 18 mm (ďalšie dĺžky na vyžiadanie) PEMSERTER rad 4 PEMSERTER rad 3000 PEM KF2, KFS2 Lisovacie matice pre dosky s plošnými spojmi, sklolaminát, fenolové živice, nylon atď. Materiál: oceľ a nehrdzavejúca oceľ M2 až M5 PEMSERTER rad 4 PEMSERTER rad 3000 PEM KFE, KFSE Dištančné matice pre dosky s plošnými spojmi a ďalšie plasty Materiál: oceľ a nehrdzavejúca oceľ M3, Ø 3.6 a Ø 4.2 PEMSERTER rad 4 PEMSERTER rad 3000 PEM SMT Automatické podávanie vďaka zariadeniam na povrchovú montáž Natavovacie spájkovanie, bez lisovania Materiál: oceľ M2 až M5 Pripojenie upevňovacích bodov bez potreby externej operácie Nehrozí nebezpečenstvo poškodenia dosky s plošnými spojmi Správna výroba Šetrenie nákladov na pracovné sily, úspora času SMT Automat 10

11 SPOJOVACIE PRVKY PRE KOMPOZITY A SKRUTKY Produkt Vlastnosti Inštalačné nástroje ŠTANDARDNÝ SPO- JOVACÍ PRVOK TWINDISK Spojovací prvok pre kompozity s opornou platňou pre vstrekolisovanie alebo prilepenie Materiál: oceľ, nehrdzavejúca oceľ Závitové svorníky, závitové puzdrá M4 M10 Držiaky na káble Matice M4 M12 Kolíky, oká, háčiky Ø 4.75 mm, klince Ø 3.00 mm Špeciálny spojovací prvok na vytvorenie spojovacích bodov v kompozitoch Prenos síl do vonkajších vrstiev Materiál: oceľ, nehrdzavejúca oceľ Rôzna hrúbka a priemer hlavy Disk s vonkajším závitom a disk s vnútorným závitom Nosné lepidlo 3M Scotch-Weld 7271 Hybrid Nosné lepidlo 3M Scotch-Weld 7271 Hybrid POPPIT Systém zakliknutia zaručuje rýchlu a efektívnu inštaláciu a demontáž Nie sú potrebné inštalačné otvory Disk Poppit na prilepenie: k dispozícii v dvoch veľkostiach s odolnosťou proti ťahovej sile 2,5 kg (Ø 20 mm) a 5,0 kg (Ø 30 mm) na spojovací prvok Screw Poppit so samovrtnou alebo samoreznou skrutkou Nosné lepidlo 3M Scotch-Weld 7271 Hybrid BIG BOND samolepiace podložky ŠPECIÁLNE RIEŠENIA Špeciálne spojovacie prvky vyrobené podľa požiadaviek zákazníka na zalisovanie a lepenie Možnosť výberu typu spojovacieho prvku a materiálu nosnej časti Nosné lepidlo 3M Scotch-Weld 7271 Hybrid FASTEKS+ KST-PLUS SKRUTKY KSD-PLUS SKRUTKY Pre termoplasty používame samoistiace kovové skrutky KST-PLUS. Pre termosety sa používajú skrutky KSD-PLUS. Obidva typy skrutiek ponúkajú tieto výhody: Vysoké bočné prekrytie s malou hĺbkou penetrácie Minimalizovaná strata sily predpätia Vhodné na opakovanú montáž Vysoká mechanická pevnosť Vysoká odolnosť proti vibráciám Materiál: oceľ, nehrdzavejúca oceľ A2 a A4 Ø 1 až Ø 6 Typy hláv: šošovkovitá hlava s prírubou, šošovkovitá hlava. Skrutkovač 11
