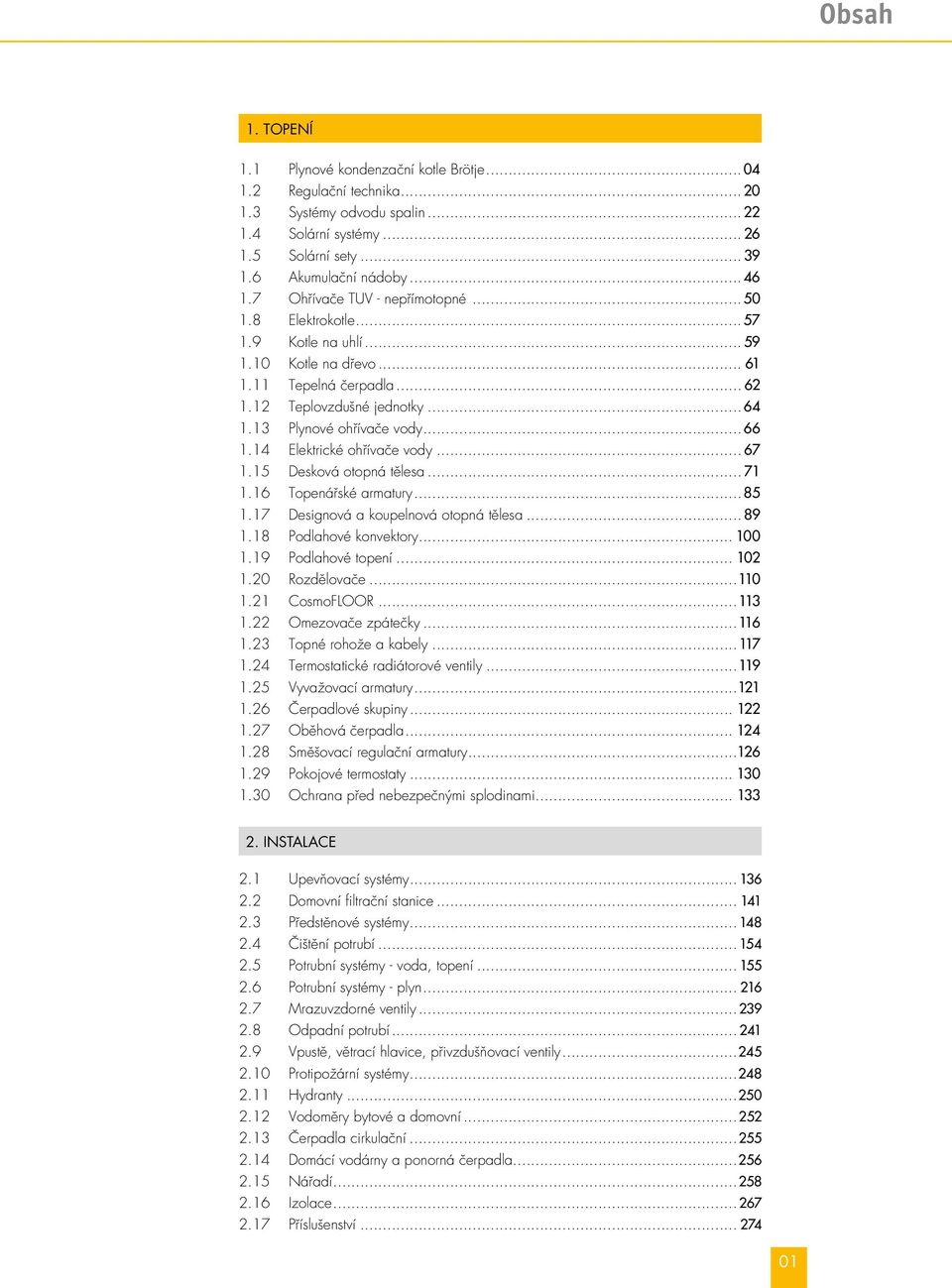

3 Obsah 1. TOPENÍ 1.1 Plynové kondenzační kotle Brötje Regulační technika Systémy odvodu spalin Solární systémy Solární sety Akumulační nádoby Ohřívače TUV - nepřímotopné Elektrokotle Kotle na uhlí Kotle na dřevo Tepelná čerpadla Teplovzdušné jednotky Plynové ohřívače vody Elektrické ohřívače vody Desková otopná tělesa Topenářské armatury Designová a koupelnová otopná tělesa Podlahové konvektory Podlahové topení Rozdělovače CosmoFLOOR Omezovače zpátečky Topné rohože a kabely Termostatické radiátorové ventily Vyvažovací armatury Čerpadlové skupiny Oběhová čerpadla Směšovací regulační armatury Pokojové termostaty Ochrana před nebezpečnými splodinami INSTALACE 2.1 Upevňovací systémy Domovní filtrační stanice Předstěnové systémy Čištění potrubí Potrubní systémy - voda, topení Potrubní systémy - plyn Mrazuvzdorné ventily Odpadní potrubí Vpustě, větrací hlavice, přivzdušňovací ventily Protipožární systémy Hydranty Vodoměry bytové a domovní Čerpadla cirkulační Domácí vodárny a ponorná čerpadla Nářadí Izolace Příslušenství

4 02

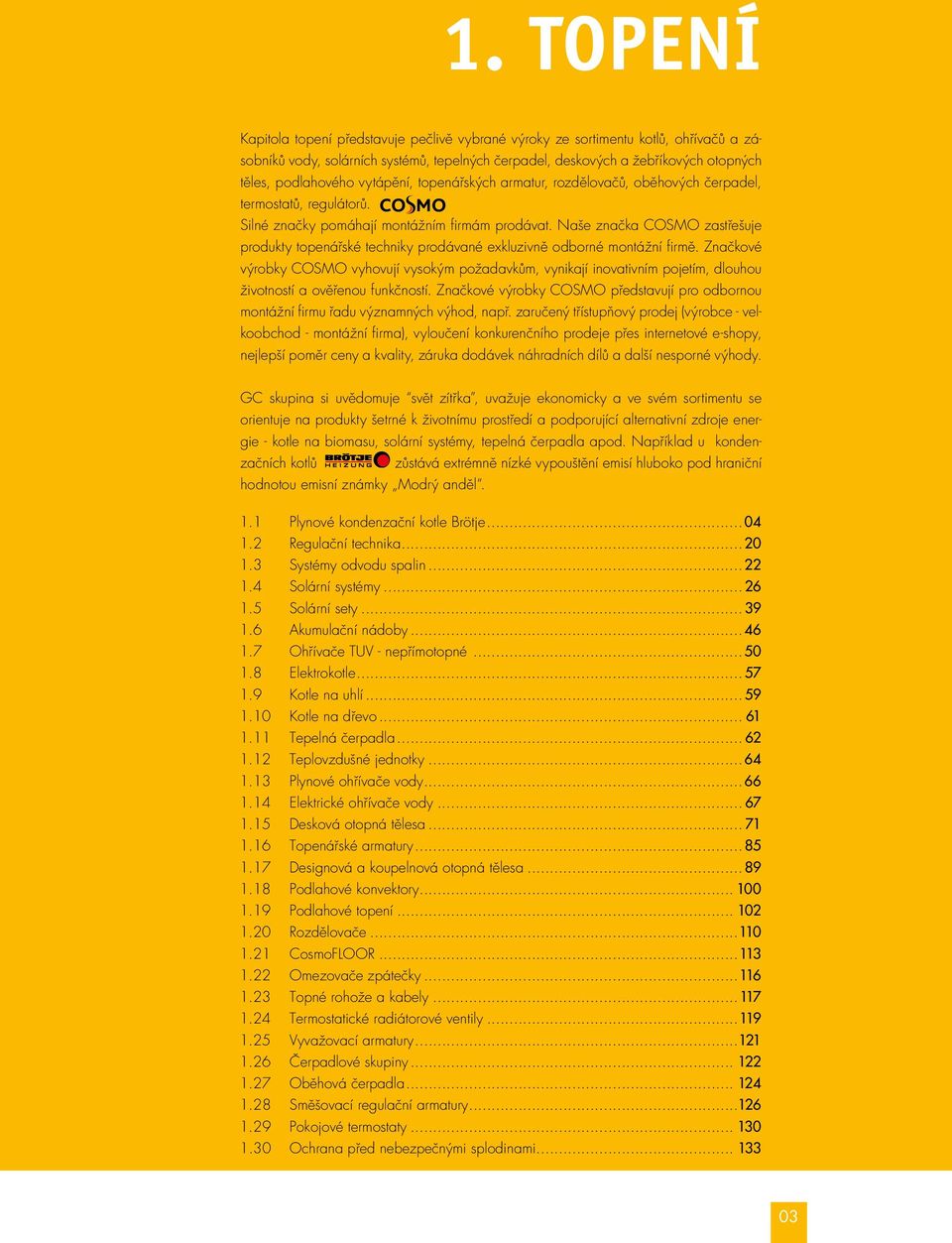

5 1. TOPENÍ Kapitola topení představuje pečlivě vybrané výroky ze sortimentu kotlů, ohřívačů a zásobníků vody, solárních systémů, tepelných čerpadel, deskových a žebříkových otopných těles, podlahového vytápění, topenářských armatur, rozdělovačů, oběhových čerpadel, termostatů, regulátorů. Silné značky pomáhají montážním firmám prodávat. Naše značka COSMO zastřešuje produkty topenářské techniky prodávané exkluzivně odborné montážní firmě. Značkové výrobky COSMO vyhovují vysokým požadavkům, vynikají inovativním pojetím, dlouhou životností a ověřenou funkčností. Značkové výrobky COSMO představují pro odbornou montážní firmu řadu významných výhod, např. zaručený třístupňový prodej (výrobce - velkoobchod - montážní firma), vyloučení konkurenčního prodeje přes internetové e-shopy, nejlepší poměr ceny a kvality, záruka dodávek náhradních dílů a další nesporné výhody. GC skupina si uvědomuje svět zítřka, uvažuje ekonomicky a ve svém sortimentu se orientuje na produkty šetrné k životnímu prostředí a podporující alternativní zdroje energie - kotle na biomasu, solární systémy, tepelná čerpadla apod. Například u kondenzačních kotlů zůstává extrémně nízké vypouštění emisí hluboko pod hraniční hodnotou emisní známky Modrý anděl. 1.1 Plynové kondenzační kotle Brötje Regulační technika Systémy odvodu spalin Solární systémy Solární sety Akumulační nádoby Ohřívače TUV - nepřímotopné Elektrokotle Kotle na uhlí Kotle na dřevo Tepelná čerpadla Teplovzdušné jednotky Plynové ohřívače vody Elektrické ohřívače vody Desková otopná tělesa Topenářské armatury Designová a koupelnová otopná tělesa Podlahové konvektory Podlahové topení Rozdělovače CosmoFLOOR Omezovače zpátečky Topné rohože a kabely Termostatické radiátorové ventily Vyvažovací armatury Čerpadlové skupiny Oběhová čerpadla Směšovací regulační armatury Pokojové termostaty Ochrana před nebezpečnými splodinami

6 1.1 Plynové kondenzační kotle Brötje 04

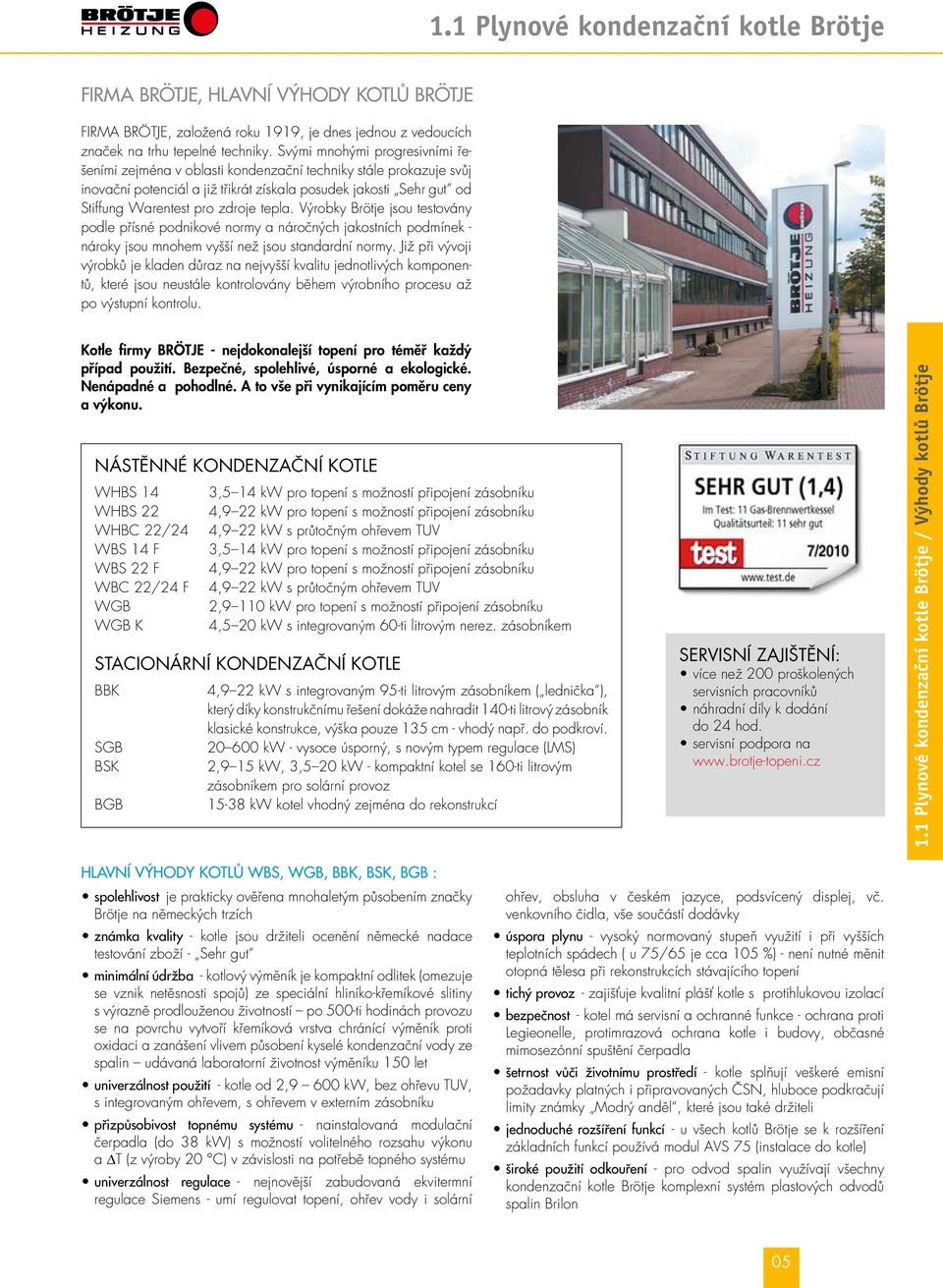

7 1.1 Plynové kondenzační kotle Brötje FIRMA BRÖTJE, HLAVNÍ VÝHODY KOTLŮ BRÖTJE FIRMA BRÖTJE, založená roku 1919, je dnes jednou z vedoucích značek na trhu tepelné techniky. Svými mnohými progresivními řešeními zejména v oblasti kondenzační techniky stále prokazuje svůj inovační potenciál a již třikrát získala posudek jakosti Sehr gut od Stiffung Warentest pro zdroje tepla. Výrobky Brötje jsou testovány podle přísné podnikové normy a náročných jakostních podmínek - nároky jsou mnohem vyšší než jsou standardní normy. Již při vývoji výrobků je kladen důraz na nejvyšší kvalitu jednotlivých komponentů, které jsou neustále kontrolovány během výrobního procesu až po výstupní kontrolu. Kotle firmy BRÖTJE - nejdokonalejší topení pro téměř každý případ použití. Bezpečné, spolehlivé, úsporné a ekologické. Nenápadné a pohodlné. A to vše při vynikajícím poměru ceny a výkonu. NÁSTĚNNÉ KONDENZAČNÍ KOTLE WHBS 14 3,5 14 kw pro topení s možností připojení zásobníku WHBS 22 4,9 22 kw pro topení s možností připojení zásobníku WHBC 22/24 4,9 22 kw s průtočným ohřevem TUV WBS 14 F 3,5 14 kw pro topení s možností připojení zásobníku WBS 22 F 4,9 22 kw pro topení s možností připojení zásobníku WBC 22/24 F 4,9 22 kw s průtočným ohřevem TUV WGB 2,9 110 kw pro topení s možností připojení zásobníku WGB K 4,5 20 kw s integrovaným 60-ti litrovým nerez. zásobníkem STACIONÁRNÍ KONDENZAČNÍ KOTLE BBK 4,9 22 kw s integrovaným 95-ti litrovým zásobníkem ( lednička ), který díky konstrukčnímu řešení dokáže nahradit 140-ti litrový zásobník klasické konstrukce, výška pouze 135 cm - vhodý např. do podkroví. SGB kw - vysoce úsporný, s novým typem regulace (LMS) BSK 2,9 15 kw, 3,5 20 kw - kompaktní kotel se 160-ti litrovým zásobníkem pro solární provoz BGB kw kotel vhodný zejména do rekonstrukcí SERVISNÍ ZAJIŠTĚNÍ: více než 200 proškolených servisních pracovníků náhradní díly k dodání do 24 hod. servisní podpora na Plynové kondenzační kotle Brötje / Výhody kotlů Brötje HLAVNÍ VÝHODY KOTLŮ WBS, WGB, BBK, BSK, BGB : spolehlivost je prakticky ověřena mnohaletým působením značky Brötje na německých trzích známka kvality - kotle jsou držiteli ocenění německé nadace testování zboží - Sehr gut minimální údržba - kotlový výměník je kompaktní odlitek (omezuje se vznik netěsnosti spojů) ze speciální hliníko-křemíkové slitiny s výrazně prodlouženou životností po 500-ti hodinách provozu se na povrchu vytvoří křemíková vrstva chránící výměník proti oxidaci a zanášení vlivem působení kyselé kondenzační vody ze spalin udávaná laboratorní životnost výměníku 150 let univerzálnost použití - kotle od 2,9 600 kw, bez ohřevu TUV, s integrovaným ohřevem, s ohřevem v externím zásobníku přizpůsobivost topnému systému - nainstalovaná modulační čerpadla (do 38 kw) s možností volitelného rozsahu výkonu a T (z výroby 20 C) v závislosti na potřebě topného systému univerzálnost regulace - nejnovější zabudovaná ekvitermní regulace Siemens - umí regulovat topení, ohřev vody i solární ohřev, obsluha v českém jazyce, podsvícený displej, vč. venkovního čidla, vše součástí dodávky úspora plynu - vysoký normovaný stupeň využití i při vyšších teplotních spádech ( u 75/65 je cca 105 %) - není nutné měnit otopná tělesa při rekonstrukcích stávajícího topení tichý provoz - zajišťuje kvalitní plášť kotle s protihlukovou izolací bezpečnost - kotel má servisní a ochranné funkce - ochrana proti Legieonelle, protimrazová ochrana kotle i budovy, občasné mimosezónní spuštění čerpadla šetrnost vůči životnímu prostředí - kotle splňují veškeré emisní požadavky platných i připravovaných ČSN, hluboce podkračují limity známky Modrý anděl, které jsou také držiteli jednoduché rozšíření funkcí - u všech kotlů Brötje se k rozšíření základních funkcí používá modul AVS 75 (instalace do kotle) široké použití odkouření - pro odvod spalin využívají všechny kondenzační kotle Brötje komplexní systém plastových odvodů spalin Brilon 05

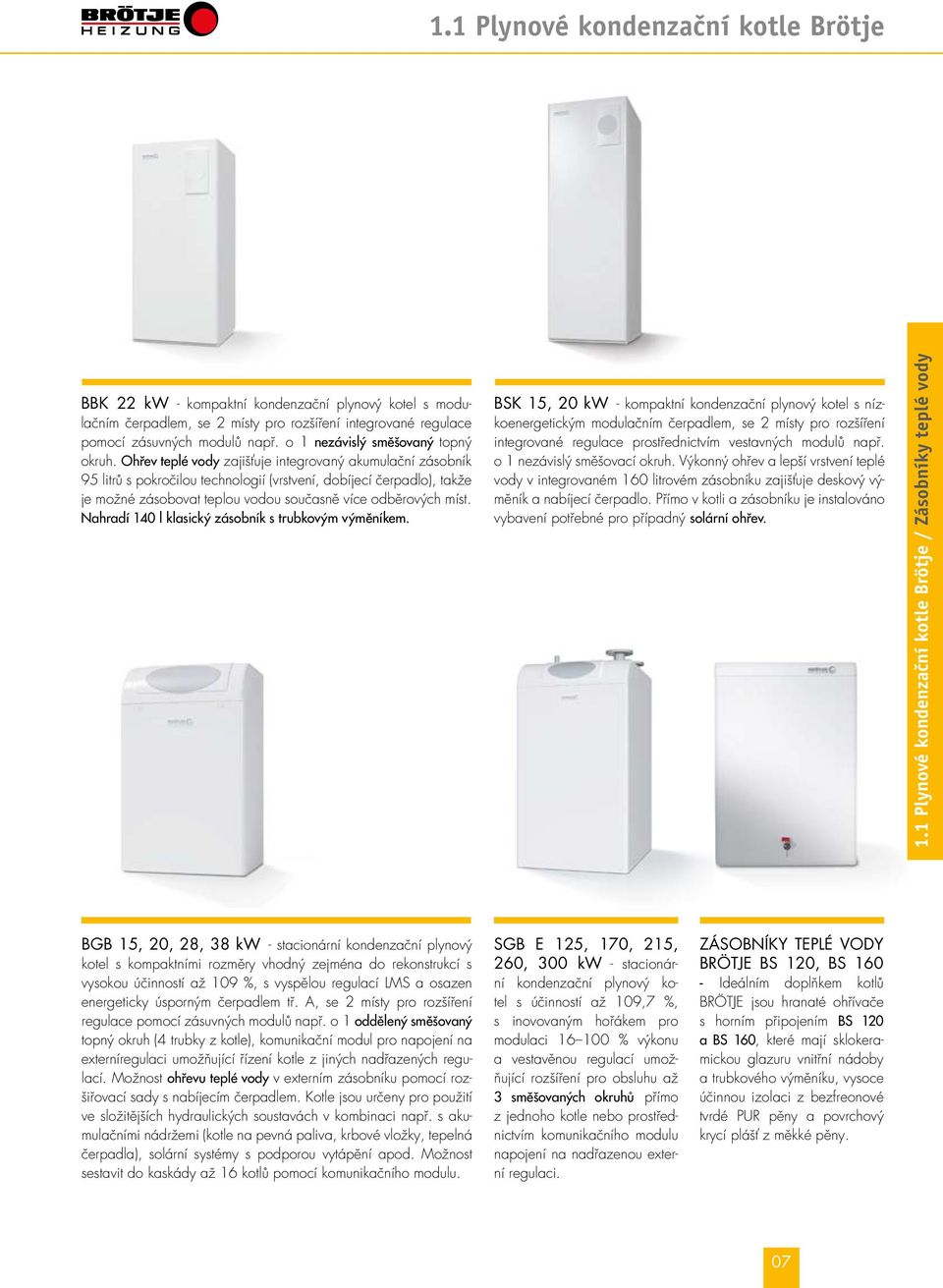

8 1.1 Plynové kondenzační kotle Brötje WHBS 14 a 22 kw - nástěnné plynové kondenzační kotle určené pro jeden přímý topný okruh s možností jednoduché prostorové nebo ekvitermní regulace. Ohřev teplé vody může probíhat v externím zásobníku nebo u varianty WHBC 22/24 kw - s průtočným ohřevem ve vestavěném nerezovém výměníku. WBS 14 a 22 kw - nástěnný kondenzační plynový kotel s modulačním čerpadlem en. třídy A se 2 místy pro rozšíření integrované regulace pomocí zásuvných modulů např. o 1 nezávislý směšovaný topný okruh. Možnost ohřevu teplé vody v externím zásobníku pomocí rozšiřovací sady a řízení solárního ohřevu TV přímo z regulace kotle. WBC 22/24 kw - nástěnný kondenzační plynový kotel s modulačním čerpadlem en. třídy A a průtočným ohřevem teplé vody ve vestavěném nerezovém deskovém výměníku se 2 místy pro rozšíření integrované regulace pomocí zásuvných modulů např. o 1 nezávislý směšovaný topný okruh. WGB 15, 20, 28, 38, 50, 70, 90, 110 kw - nástěnný kondenzační plynový kotel s modulačním čerpadlem (do výkonu 38 kw instalovaným v kotli), se 2 místy pro rozšíření regulace pomocí zásuvných modulů např. o 1 oddělený směšovaný topný okruh (4 trubky z kotle), komunikační modul pro napojení na externíregulaci umožňující řízení kotle z jiných nadřazených regulací. Možnost ohřevu teplé vody v externím zásobníku pomocí rozšiřovací sady s nabíjecím čerpadlem. Kotle jsou určeny pro použití ve složitějších hydraulických soustavách v kombinaci např. s akumulačními nádržemi (kotle na pevná paliva, krbové vložky, tepelná čerpadla), solární systémy s podporou vytápění apod. Možnost sestavit do kaskády až 16 kotlů pomocí komunikačního modulu. WGB-K 20 kw - nástěnný kondenzační plynový kotel s modulačním čerpadlem a vestavěným 60 l nerezovým zásobníkem pro ohřev teplé vody. Možnost rozšíření integrované regulace o dva rozšiřovací moduly např. pro řízení 1 odděleného směšovaného topného okruhu (4 trubky z kotle) a další možnosti podobně jako u typů WGB. 06

9 1.1 Plynové kondenzační kotle Brötje BBK 22 kw - kompaktní kondenzační plynový kotel s modulačním čerpadlem, se 2 místy pro rozšíření integrované regulace pomocí zásuvných modulů např. o 1 nezávislý směšovaný topný okruh. Ohřev teplé vody zajišťuje integrovaný akumulační zásobník 95 litrů s pokročilou technologií (vrstvení, dobíjecí čerpadlo), takže je možné zásobovat teplou vodou současně více odběrových míst. Nahradí 140 l klasický zásobník s trubkovým výměníkem. BSK 15, 20 kw - kompaktní kondenzační plynový kotel s nízkoenergetickým modulačním čerpadlem, se 2 místy pro rozšíření integrované regulace prostřednictvím vestavných modulů např. o 1 nezávislý směšovací okruh. Výkonný ohřev a lepší vrstvení teplé vody v integrovaném 160 litrovém zásobníku zajišťuje deskový výměník a nabíjecí čerpadlo. Přímo v kotli a zásobníku je instalováno vybavení potřebné pro případný solární ohřev. 1.1 Plynové kondenzační kotle Brötje / Zásobníky teplé vody BGB 15, 20, 28, 38 kw - stacionární kondenzační plynový kotel s kompaktními rozměry vhodný zejména do rekonstrukcí s vysokou účinností až 109 %, s vyspělou regulací LMS a osazen energeticky úsporným čerpadlem tř. A, se 2 místy pro rozšíření regulace pomocí zásuvných modulů např. o 1 oddělený směšovaný topný okruh (4 trubky z kotle), komunikační modul pro napojení na externíregulaci umožňující řízení kotle z jiných nadřazených regulací. Možnost ohřevu teplé vody v externím zásobníku pomocí rozšiřovací sady s nabíjecím čerpadlem. Kotle jsou určeny pro použití ve složitějších hydraulických soustavách v kombinaci např. s akumulačními nádržemi (kotle na pevná paliva, krbové vložky, tepelná čerpadla), solární systémy s podporou vytápění apod. Možnost sestavit do kaskády až 16 kotlů pomocí komunikačního modulu. SGB E 125, 170, 215, 260, 300 kw - stacionární kondenzační plynový kotel s účinností až 109,7 %, s inovovaným hořákem pro modulaci % výkonu a vestavěnou regulací umožňující rozšíření pro obsluhu až 3 směšovaných okruhů přímo z jednoho kotle nebo prostřednictvím komunikačního modulu napojení na nadřazenou externí regulaci. ZÁSOBNÍKY TEPLÉ VODY BRÖTJE BS 120, BS Ideálním doplňkem kotlů BRÖTJE jsou hranaté ohřívače s horním připojením BS 120 a BS 160, které mají sklokeramickou glazuru vnitřní nádoby a trubkového výměníku, vysoce účinnou izolaci z bezfreonové tvrdé PUR pěny a povrchový krycí plášť z měkké pěny. 07

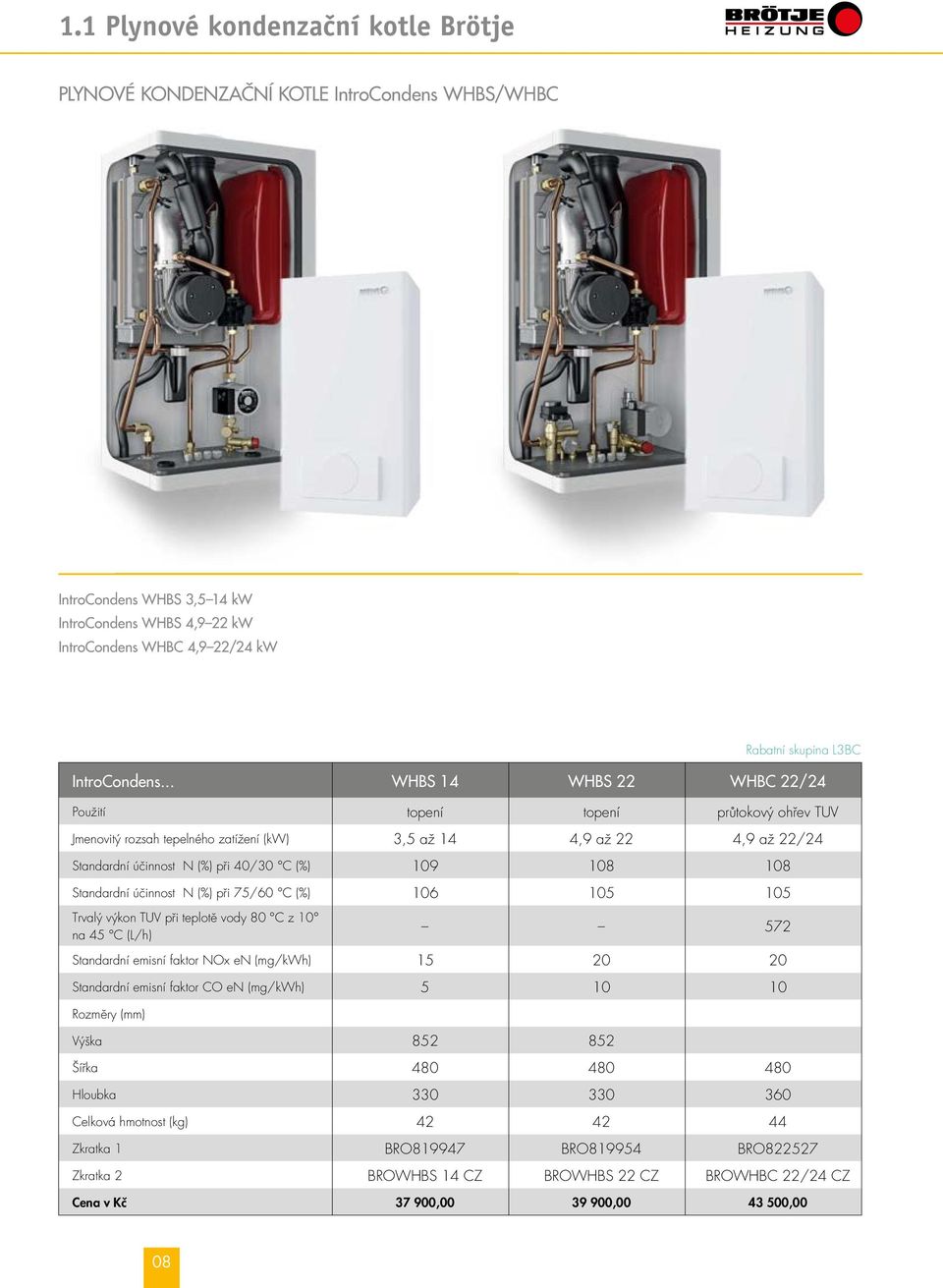

10 1.1 Plynové kondenzační kotle Brötje PLYNOVÉ KONDENZAČNÍ KOTLE IntroCondens WHBS/WHBC IntroCondens WHBS 3,5 14 kw IntroCondens WHBS 4,9 22 kw IntroCondens WHBC 4,9 22/24 kw Rabatní skupina L3BC IntroCondens... WHBS 14 WHBS 22 WHBC 22/24 Použití topení topení průtokový ohřev TUV Jmenovitý rozsah tepelného zatížení (kw) 3,5 až 14 4,9 až 22 4,9 až 22/24 Standardní účinnost N (%) při 40/30 C (%) Standardní účinnost N (%) při 75/60 C (%) Trvalý výkon TUV při teplotě vody 80 C z 10 na 45 C (L/h) 572 Standardní emisní faktor NOx en (mg/kwh) Standardní emisní faktor CO en (mg/kwh) Rozměry (mm) Výška Šířka Hloubka Celková hmotnost (kg) Zkratka 1 BRO BRO BRO Zkratka 2 BROWHBS 14 CZ BROWHBS 22 CZ BROWHBC 22/24 CZ Cena v Kč , , ,00 08

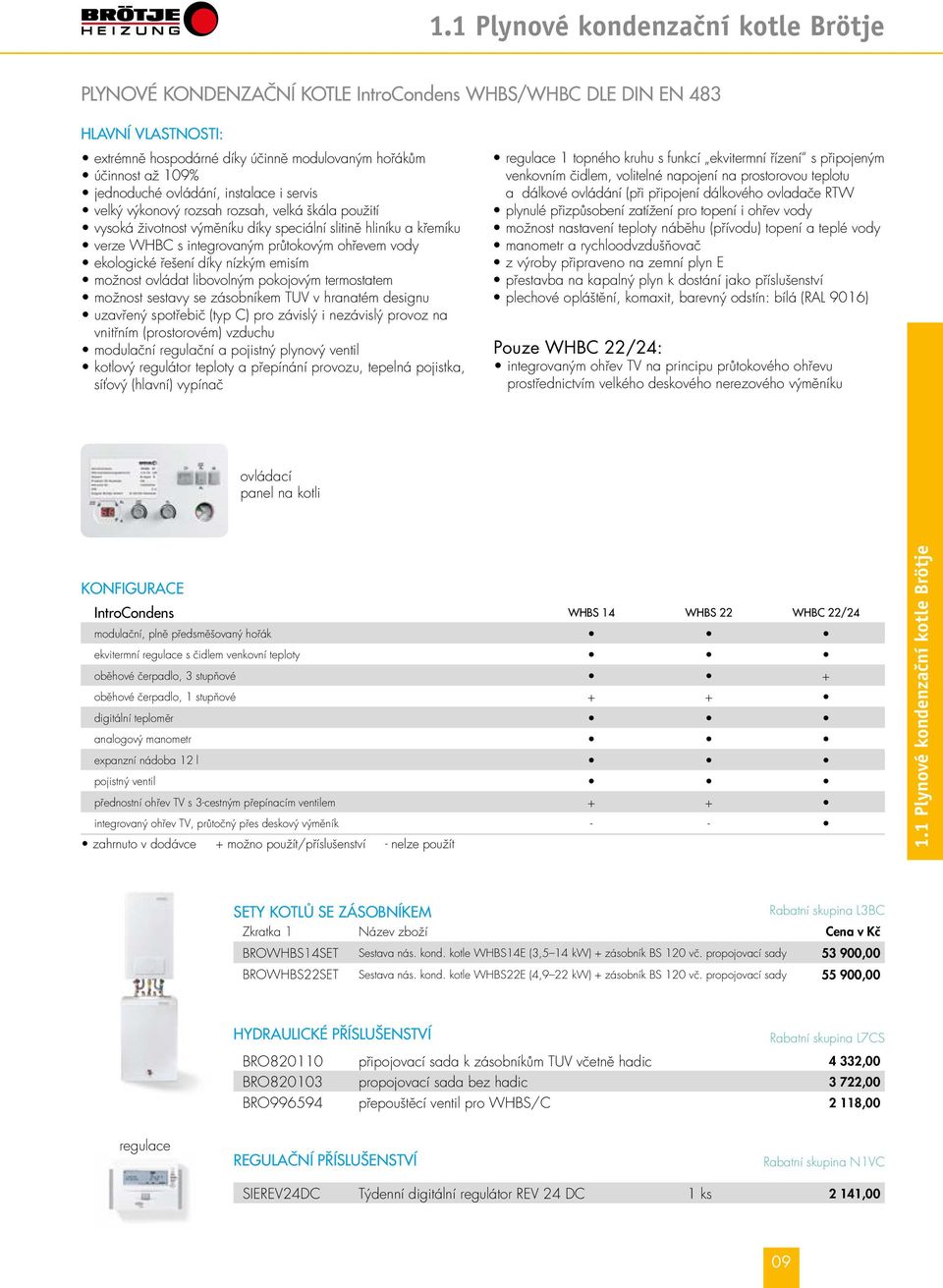

11 1.1 Plynové kondenzační kotle Brötje PLYNOVÉ KONDENZAČNÍ KOTLE IntroCondens WHBS/WHBC DLE DIN EN 483 HLAVNÍ VLASTNOSTI: extrémně hospodárné díky účinně modulovaným hořákům účinnost až 109% jednoduché ovládání, instalace i servis velký výkonový rozsah rozsah, velká škála použití vysoká životnost výměníku díky speciální slitině hliníku a křemíku verze WHBC s integrovaným průtokovým ohřevem vody ekologické řešení díky nízkým emisím možnost ovládat libovolným pokojovým termostatem možnost sestavy se zásobníkem TUV v hranatém designu uzavřený spotřebič (typ C) pro závislý i nezávislý provoz na vnitřním (prostorovém) vzduchu modulační regulační a pojistný plynový ventil kotlový regulátor teploty a přepínání provozu, tepelná pojistka, síťový (hlavní) vypínač regulace 1 topného kruhu s funkcí ekvitermní řízení s připojeným venkovním čidlem, volitelné napojení na prostorovou teplotu a dálkové ovládání (při připojení dálkového ovladače RTW plynulé přizpůsobení zatížení pro topení i ohřev vody možnost nastavení teploty náběhu (přívodu) topení a teplé vody manometr a rychloodvzdušňovač z výroby připraveno na zemní plyn E přestavba na kapalný plyn k dostání jako příslušenství plechové opláštění, komaxit, barevný odstín: bílá (RAL 9016) Pouze WHBC 22/24: integrovaným ohřev TV na principu průtokového ohřevu prostřednictvím velkého deskového nerezového výměníku ovládací panel na kotli KONFIGURACE IntroCondens WHBS 14 WHBS 22 WHBC 22/24 modulační, plně předsměšovaný hořák ekvitermní regulace s čidlem venkovní teploty oběhové čerpadlo, 3 stupňové + oběhové čerpadlo, 1 stupňové + + digitální teploměr analogový manometr expanzní nádoba 12 l pojistný ventil přednostní ohřev TV s 3-cestným přepínacím ventilem + + integrovaný ohřev TV, průtočný přes deskový výměník - - zahrnuto v dodávce + možno použít/příslušenství - nelze použít 1.1 Plynové kondenzační kotle Brötje SETY KOTLŮ SE ZÁSOBNÍKEM Rabatní skupina L3BC Zkratka 1 Název zboží Cena v Kč BROWHBS14SET Sestava nás. kond. kotle WHBS14E (3,5 14 kw) + zásobník BS 120 vč. propojovací sady ,00 BROWHBS22SET Sestava nás. kond. kotle WHBS22E (4,9 22 kw) + zásobník BS 120 vč. propojovací sady ,00 HYDRAULICKÉ PŘÍSLUŠENSTVÍ Rabatní skupina L7CS BRO připojovací sada k zásobníkům TUV včetně hadic 4 332,00 BRO propojovací sada bez hadic 3 722,00 BRO přepouštěcí ventil pro WHBS/C 2 118,00 regulace REGULAČNÍ PŘÍSLUŠENSTVÍ Rabatní skupina N1VC SIEREV24DC Týdenní digitální regulátor REV 24 DC 1 ks 2 141,00 09

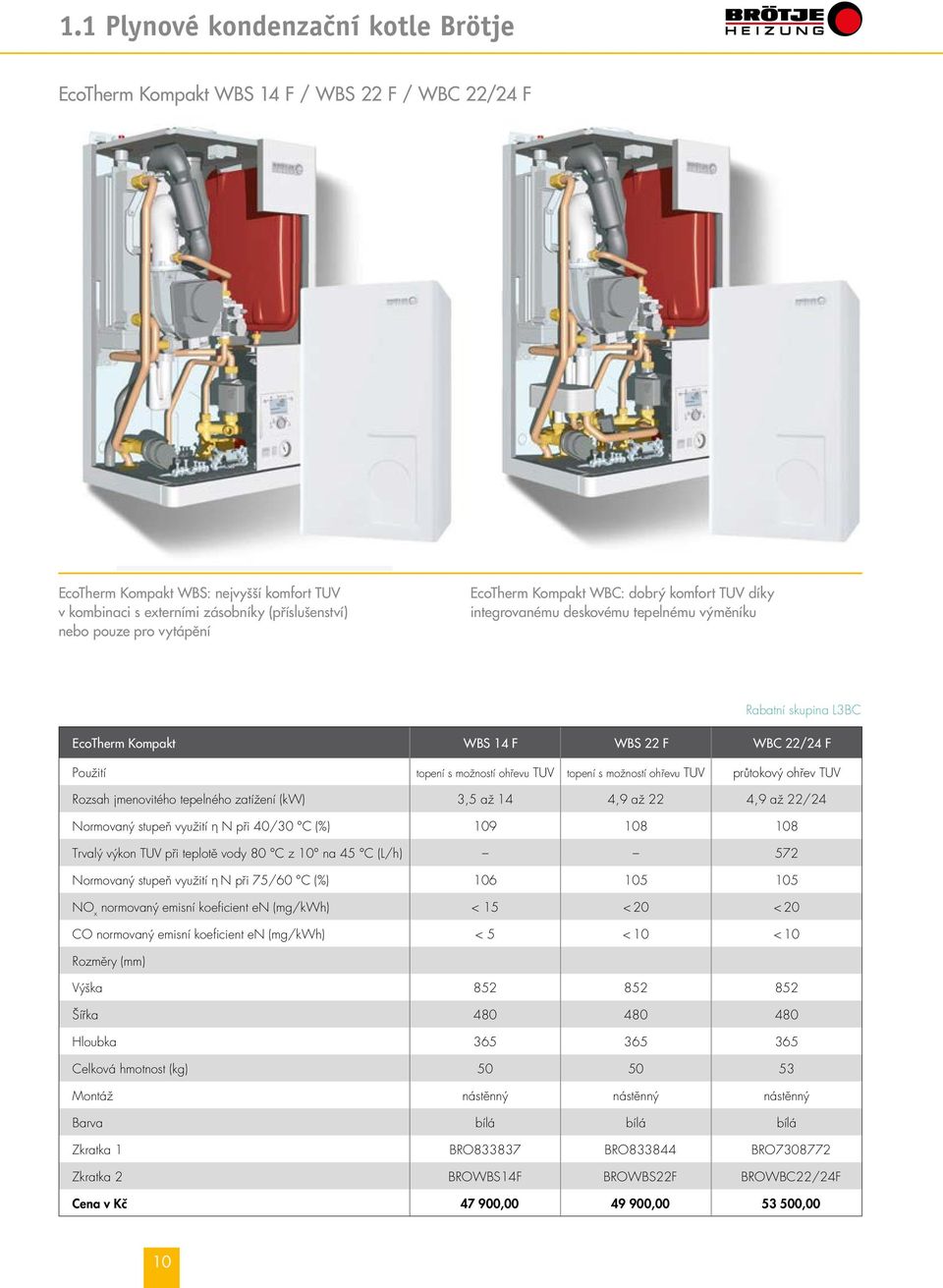

12 1.1 Plynové kondenzační kotle Brötje EcoTherm Kompakt WBS 14 F / WBS 22 F / WBC 22/24 F EcoTherm Kompakt WBS: nejvyšší komfort TUV v kombinaci s externími zásobníky (příslušenství) nebo pouze pro vytápění EcoTherm Kompakt WBC: dobrý komfort TUV díky integrovanému deskovému tepelnému výměníku Rabatní skupina L3BC EcoTherm Kompakt WBS 14 F WBS 22 F WBC 22/24 F Použití topení s možností ohřevu TUV topení s možností ohřevu TUV průtokový ohřev TUV Rozsah jmenovitého tepelného zatížení (kw) 3,5 až 14 4,9 až 22 4,9 až 22/24 Normovaný stupeň využití η N při 40/30 C (%) Trvalý výkon TUV při teplotě vody 80 C z 10 na 45 C (L/h) 572 Normovaný stupeň využití η N při 75/60 C (%) NO x normovaný emisní koeficient en (mg/kwh) < 15 < 20 < 20 CO normovaný emisní koeficient en (mg/kwh) < 5 < 10 < 10 Rozměry (mm) Výška Šířka Hloubka Celková hmotnost (kg) Montáž nástěnný nástěnný nástěnný Barva bílá bílá bílá Zkratka 1 BRO BRO BRO Zkratka 2 BROWBS14F BROWBS22F BROWBC22/24F Cena v Kč , , ,00 10

13 1.1 Plynové kondenzační kotle Brötje EcoTherm Kompakt WBS 14 F / WBS 22 F / WBC 22/24 F HLAVNÍ VLASTNOSTI: plynový kondenzační kotel s velkým rozsahem modulace, bez požadavku na minimální průtok otopné vody přes kotel modulační, plně předsměšovaný nerezový hořák s ventilátorem dle EN 677, nastavení na zemní plyn E membránová expanzní nádoba 12 l (topení) uzavřený spotřebič (typ C) pro závislý i nezávislý provoz na vnitřním (prostorovém) vzduchu výměník kotle ze slitiny hliníku a křemíku s velkou teplosměnnou plochou integrovaný regulační systém s rozšířenými funkcemi (ISR Plus) pro ekvitermní kotlovou regulaci, regulaci topného okruhu, solární ohřev TUV a diagnostiku systému ovládací panel s jasnými textovými údaji, podsvícený LCD displej plynový kondenzační kotel s integrovaným průtokovým ohřevem TV prostřednictvím velkého nerezového výměníku (verze WBC) 4 týdenní programy pro 2 topné okruhy, ohřev TV a cirkulační čerpadlo čidlo venkovní teploty hořák s elektrickým zapalováním a ionizačním hlídáním plamene regulace s regulátorem kotlové teploty, tepelná pojistka, síťový (hlavní) vypínač regulace topného kruhu s funkcí ekvitermní řízení s připojeným venkovním čidlem, volitelné napojení na prostorovou teplotu a dálkové ovládaní (při připojení dálkového ovládače) modulační oběhové čerpadlo v en. třídě A (topení), hlídač nedostatku vody, teploměr, manometr, rychloodvzdušňovač a pojistný ventil plechové opláštění, bílé (RAL 9016) KONFIGURACE EcoTherm Kompakt WBS 14 F WBS 22 F WBC 22/24 F modulační, plně předsměšovaný hořák ekvitermní regulace s čidlem venkovní teploty oběhové čerpadlo s řízenými otáčkami třídy A digitální teploměr analogový manometr expanzní nádoba 12 l pojistný ventil přednostní ohřev TV s 3-cestným přepínacím ventilem + + integrovaný ohřev TV, průtočný přes deskový výměník - - zahrnuto v dodávce + možno použít/příslušenství - nelze použít SETY KOTLŮ SE ZÁSOBNÍKEM Rabatní skupina L3BC Zkratka 1 Set: kotel + zásobník + přestavbová sada Cena v Kč BROWBS14SET F SET kotel WBS 14 + BS 120 C + VSB C ,00 BROWBS22SET F SET kotel WBS 22 + BS 120 C + VSB C ,00 BROWBS22SET6 F SET kotel WBS 22 + BS 160 C + VSB C , Plynové kondenzační kotle Brötje / WBS, WBC HYDRAULICKÉ PŘÍSLUŠENSTVÍ Rabatní skupina L7CS Zkratka 1 Název zboží Cena v Kč BRO ADH15 připojovací set 2x G 3/4 + plyn G 1/ ,00 BRO ADH20 připojovací set 2x G 3/4 + plyn G 3/ ,00 BRO Propojovací sada zásobníku TUV VSBD pro kotle WBS E 4 329,00 PŘESTAVBOVÁ SADA NA KAPALNÝ PLYN Rabatní skupina L7CS Zkratka Název zboží Cena v Kč BRO Přestavbová sada na kapalný plyn pro WBS 14 E 276,00 BRO Přestavbová sada na kapalný plyn pro WBS/WBC 22/24 E 272,00 11

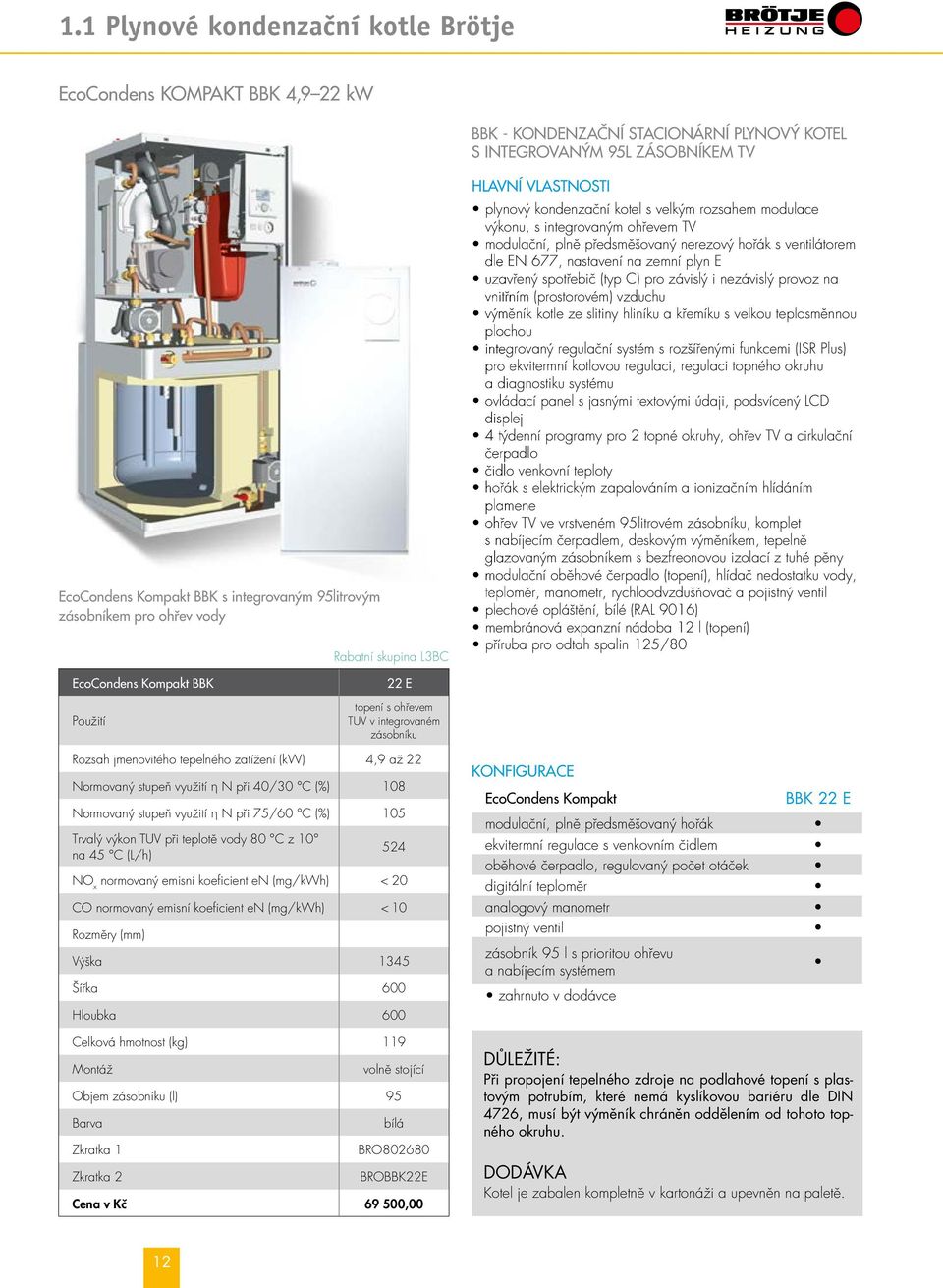

14 1.1 Plynové kondenzační kotle Brötje EcoCondens KOMPAKT BBK 4,9 22 kw BBK - KONDENZAČNÍ STACIONÁRNÍ PLYNOVÝ KOTEL S INTEGROVANÝM 95L ZÁSOBNÍKEM TV EcoCondens Kompakt BBK s integrovaným 95litrovým zásobníkem pro ohřev vody Rabatní skupina L3BC HLAVNÍ VLASTNOSTI plynový kondenzační kotel s velkým rozsahem modulace výkonu, s integrovaným ohřevem TV modulační, plně předsměšovaný nerezový hořák s ventilátorem dle EN 677, nastavení na zemní plyn E uzavřený spotřebič (typ C) pro závislý i nezávislý provoz na vnitřním (prostorovém) vzduchu výměník kotle ze slitiny hliníku a křemíku s velkou teplosměnnou plochou integrovaný regulační systém s rozšířenými funkcemi (ISR Plus) pro ekvitermní kotlovou regulaci, regulaci topného okruhu a diagnostiku systému ovládací panel s jasnými textovými údaji, podsvícený LCD displej 4 týdenní programy pro 2 topné okruhy, ohřev TV a cirkulační čerpadlo čidlo venkovní teploty hořák s elektrickým zapalováním a ionizačním hlídáním plamene ohřev TV ve vrstveném 95litrovém zásobníku, komplet s nabíjecím čerpadlem, deskovým výměníkem, tepelně glazovaným zásobníkem s bezfreonovou izolací z tuhé pěny modulační oběhové čerpadlo (topení), hlídač nedostatku vody, teploměr, manometr, rychloodvzdušňovač a pojistný ventil plechové opláštění, bílé (RAL 9016) membránová expanzní nádoba 12 l (topení) příruba pro odtah spalin 125/80 EcoCondens Kompakt BBK Použití 22 E topení s ohřevem TUV v integrovaném zásobníku Rozsah jmenovitého tepelného zatížení (kw) 4,9 až 22 Normovaný stupeň využití η N při 40/30 C (%) 108 Normovaný stupeň využití η N při 75/60 C (%) 105 Trvalý výkon TUV při teplotě vody 80 C z 10 na 45 C (L/h) 524 NO x normovaný emisní koeficient en (mg/kwh) < 20 CO normovaný emisní koeficient en (mg/kwh) < 10 Rozměry (mm) Výška 1345 Šířka 600 Hloubka 600 KONFIGURACE EcoCondens Kompakt modulační, plně předsměšovaný hořák ekvitermní regulace s venkovním čidlem oběhové čerpadlo, regulovaný počet otáček digitální teploměr analogový manometr pojistný ventil zásobník 95 l s prioritou ohřevu a nabíjecím systémem zahrnuto v dodávce BBK 22 E Celková hmotnost (kg) 119 Montáž volně stojící Objem zásobníku (l) 95 Barva bílá Zkratka 1 BRO Zkratka 2 BROBBK22E Cena v Kč ,00 DŮLEŽITÉ: Při propojení tepelného zdroje na podlahové topení s plastovým potrubím, které nemá kyslíkovou bariéru dle DIN 4726, musí být výměník chráněn oddělením od tohoto topného okruhu. DODÁVKA Kotel je zabalen kompletně v kartonáži a upevněn na paletě. 12

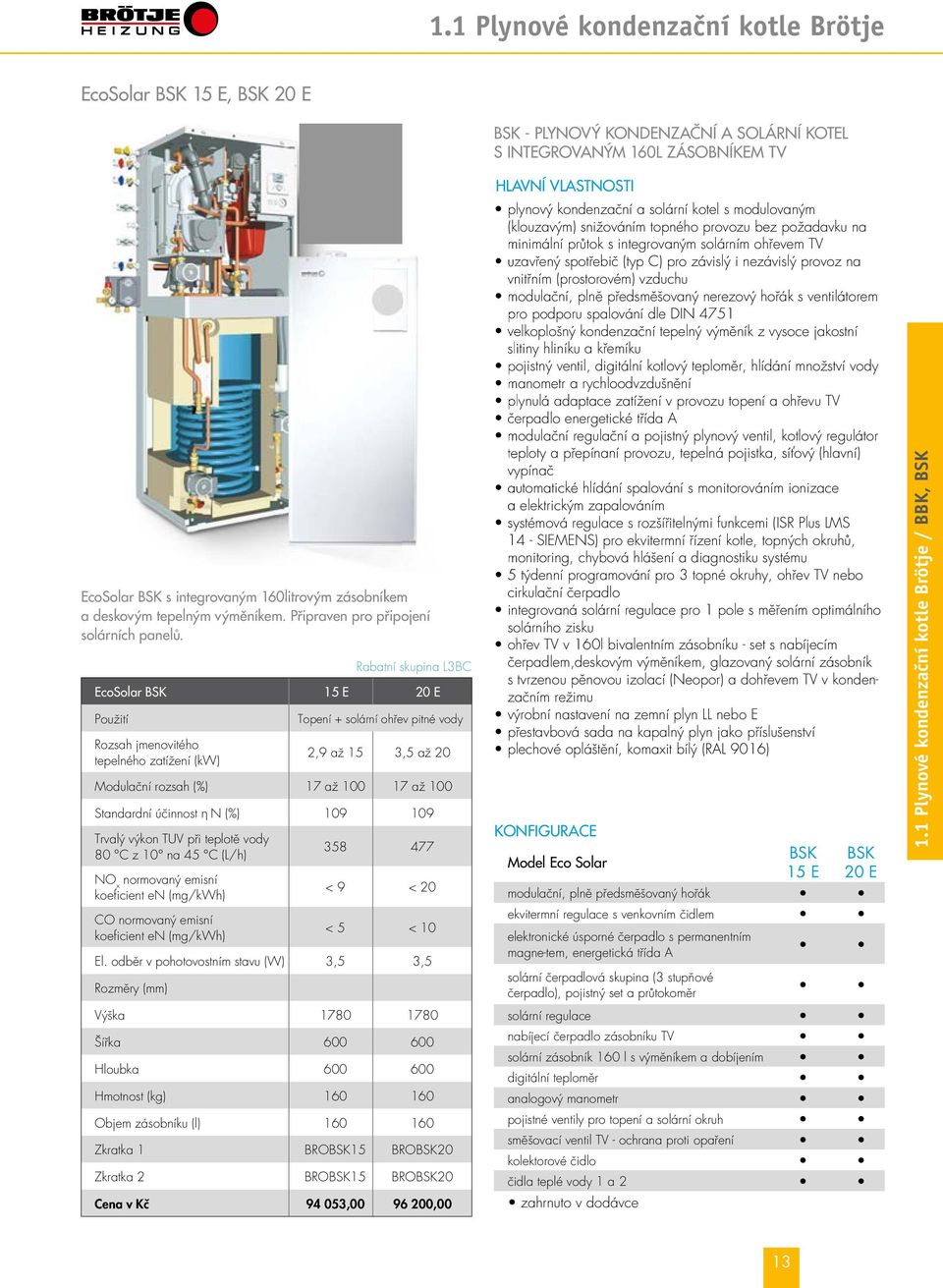

15 1.1 Plynové kondenzační kotle Brötje EcoSolar BSK 15 E, BSK 20 E BSK - PLYNOVÝ KONDENZAČNÍ A SOLÁRNÍ KOTEL S INTEGROVANÝM 160L ZÁSOBNÍKEM TV EcoSolar BSK s integrovaným 160litrovým zásobníkem a deskovým tepelným výměníkem. Připraven pro připojení solárních panelů. EcoSolar BSK 15 E 20 E Použití Rozsah jmenovitého tepelného zatížení (kw) Topení + solární ohřev pitné vody 2,9 až 15 3,5 až 20 Modulační rozsah (%) 17 až až 100 Standardní účinnost η N (%) Trvalý výkon TUV při teplotě vody 80 C z 10 na 45 C (L/h) NO x normovaný emisní koeficient en (mg/kwh) CO normovaný emisní koeficient en (mg/kwh) < 9 < 20 < 5 < 10 El. odběr v pohotovostním stavu (W) 3,5 3,5 Rozměry (mm) Rabatní skupina L3BC Výška Šířka Hloubka Hmotnost (kg) Objem zásobníku (l) Zkratka 1 BROBSK15 BROBSK20 Zkratka 2 BROBSK15 BROBSK20 Cena v Kč , ,00 HLAVNÍ VLASTNOSTI plynový kondenzační a solární kotel s modulovaným (klouzavým) snižováním topného provozu bez požadavku na minimální průtok s integrovaným solárním ohřevem TV uzavřený spotřebič (typ C) pro závislý i nezávislý provoz na vnitřním (prostorovém) vzduchu modulační, plně předsměšovaný nerezový hořák s ventilátorem pro podporu spalování dle DIN 4751 velkoplošný kondenzační tepelný výměník z vysoce jakostní slitiny hliníku a křemíku pojistný ventil, digitální kotlový teploměr, hlídání množství vody manometr a rychloodvzdušnění plynulá adaptace zatížení v provozu topení a ohřevu TV čerpadlo energetické třída A modulační regulační a pojistný plynový ventil, kotlový regulátor teploty a přepínaní provozu, tepelná pojistka, síťový (hlavní) vypínač automatické hlídání spalování s monitorováním ionizace a elektrickým zapalováním systémová regulace s rozšířitelnými funkcemi (ISR Plus LMS 14 - SIEMENS) pro ekvitermní řízení kotle, topných okruhů, monitoring, chybová hlášení a diagnostiku systému 5 týdenní programování pro 3 topné okruhy, ohřev TV nebo cirkulační čerpadlo integrovaná solární regulace pro 1 pole s měřením optimálního solárního zisku ohřev TV v 160l bivalentním zásobníku - set s nabíjecím čerpadlem,deskovým výměníkem, glazovaný solární zásobník s tvrzenou pěnovou izolací (Neopor) a dohřevem TV v kondenzačním režimu výrobní nastavení na zemní plyn LL nebo E přestavbová sada na kapalný plyn jako příslušenství plechové opláštění, komaxit bílý (RAL 9016) KONFIGURACE Model Eco Solar BSK BSK 15 E 20 E modulační, plně předsměšovaný hořák ekvitermní regulace s venkovním čidlem elektronické úsporné čerpadlo s permanentním magne-tem, energetická třída A solární čerpadlová skupina (3 stupňové čerpadlo), pojistný set a průtokoměr solární regulace nabíjecí čerpadlo zásobníku TV solární zásobník 160 l s výměníkem a dobíjením digitální teploměr analogový manometr pojistné ventily pro topení a solární okruh směšovací ventil TV - ochrana proti opaření kolektorové čidlo čidla teplé vody 1 a 2 zahrnuto v dodávce 1.1 Plynové kondenzační kotle Brötje / BBK, BSK 13

16 1.1 Plynové kondenzační kotle Brötje EcoTherm Plus WGB kw EcoTherm Plus WGB EcoTherm Plus WGB Rabatní skupina L3BC EcoTherm Plus WGB 15 E 20 E 28 E 38 E 50 E 70 E 90 E 110 E Rozsah jmenovitého tepelného zatížení (kw) Rozsah jmenovitého tepelného výkonu 50/30 C (kw) Rozsah jmenovitého tepelného výkonu 80/60 C (kw) Normovaný stupeň využití η N při 40/30 C (%) 2,9 až 15 3,5 až 20 5,6 až 28 9 až až až až až 110 3,1 až 15,6 3,7 až 20,8 6 až 29,2 9,6 až 39 12,8 až 51,9 18,3 až 72,5 21,4 až 93,1 26,7 až 113,5 2,8 až 14,6 3,4 až 19,4 5,4 až 27,2 8,7 až 36,8 11,5 až 48,5 16,4 až 67,9 19,4 až 87,3 24,3 až 106, Modulační rozsah (%) 17 až až až až až až až až 100 NOx normovaný emisní koeficient en (mg/kwh) CO normovaný emisní koeficient en (mg/kwh) < 15 < 20 < 20 < 20 < 20 < 20 < 25 < 25 < 5 < 10 < 10 < 10 < 10 < 10 < 20 < 20 Rozměry (mm) Výška Šířka Hloubka (T) Celková hmotnost (kg) Barva bílá bílá bílá bílá bílá bílá bílá bílá Zkratka 1 BRO BRO BRO BRO BRO BRO BRO BRO Zkratka 2 BROWGB15E BROWGB20E BROWGB28CCZ BROWGB38E BROWGB50E BROWGB70E BROWGB90E BROWGB110E Cena v Kč , , , , , , , ,00 14

17 1.1 Plynové kondenzační kotle Brötje EcoTherm Plus kw HLAVNÍ VLASTNOSTI plynový kondenzační kotel s velkým rozsahem modulace, bez požadavku na minimální průtok otopné vody přes kotel modulační, plně předsměšovaný nerezový hořák s ventilátorem dle EN 677, nastavení na zemní plyn E uzavřený spotřebič (typ C) pro závislý i nezávislý provoz na vzduchu z prostoru umístění spotřebiče výměník kotle ze slitiny hliníku a křemíku s velkou teplosměnnou plochou integrovaný regulační systém s rozšířenými funkcemi (ISR Plus) pro ekvitermní kotlovou regulaci, regulaci topného okruhu a diagnostiku systému ovládací panel s jasnými textovými údaji, podsvícený velký LCD displej 4 týdenní časové programy pro 2 topné okruhy, ohřev TV a cirkulační čerpadlo (do 38 kw) 5 týdenní časové programy pro 3 topné okruhy, ohřev TV a cirkulační čerpadlo ( kw) KONFIGURACE EcoTherm Plus WGB 15 E WGB 20 E čidlo venkovní teploty modulační oběhové čerpadlo (topení), hlídač nedostatku vody, teploměr, manometr, rychloodvzdušňovač a pojistný ventil (do 38 kw) plechové opláštění, bílé (RAL 9016) hořák s elektrickým zapalováním a ionizačním hlídáním plamene regulace s regulátorem kotlové teploty, tepelná pojistka, síťový (hlavní) vypínač regulace topného okruhu s funkcí ekvitermní řízení s připojeným venkovním čidlem, volitelné napojení na prostorovou teplotu a dálkové ovládání (při připojení dálkového ovladače) integrovaný regulační systém umožňuje řízení kaskády až 16 kotlů integrovaná regulace solárního zařízení (s jedním kolektorovým polem) modulační, plně předsměšovaný hořák ekvitermní regulace s čidlem venkovní teploty oběhové čerpadlo s řízenými otáčkami digitální teploměr analogový manometr expanzní nádoba 12 l pojistný ventil přednostní ohřev TV integrovaným čerpadlem přednostní ohřev TV s 3-cestným přepínacím ventilem ohřev TV s externím čerpadlem zahrnuto v dodávce + možno použít/příslušenství - není v dodávce HYDRAULICKÉ PŘÍSLUŠENSTVÍ Rabatní skupina L7CS Zkratka Název zboží Cena v Kč BRO Set LS-BS E, A-pumpa pro WGB 15 a 20 kw na nabíjení zásobníku BS120 a BS ,00 BRO Set LS-U2 E, A-pumpa pro WGB 28 a 38 kw na nabíjení zásobníku 5 965,00 BROND Trubka PER pro externí montáž kotlového čerpadla Y3AC 243,00 BRO Expanzní nádoba 12 litrů pro WGB 15 a 20 kw, instalace do kotle 2 883,00 BRO Sada připojovacího potrubí MAR2.15/20 pro WGB 15 a 20 kw, pro připojení 2. topného okruhu 1 034,00 BRO Sada připojovacího potrubí MAR2.28/38 pro WGB 28 a 38 kw, pro připojení 2. topného okruhu 1 034,00 SIETG/XBZ3/4 I/ SBC Ventil 3-cestný kulový TG/XBZ3/4 + elektr. pohon I/SBC ,00 WGB 28 E WGB 38 E WGB 50 E WGB 70 E WGB 90 E WGB 110 E 1.1 Plynové kondenzační kotle Brötje / WGB, WGB-K OSTATNÍ PŘÍSLUŠENSTVÍ Zkratka Název zboží Rabatní skupina L7CO Cena v Kč BRO Spalinová kaskádová zpětná klapka ZLK B, pro kotle WGB 15 až 38 kw L7CT 836,00 BROND Klapka přívodu spalovacího vzduchu AKK pro kotle WGB E kw (instaluje se do kotle) - musí se použít, pokud je připojeno více kotlů na společný odvod spalin, do každého kotle Y3AC 2 283,00 BRL NEUTRA N14 neutralizační box pro kotle do 100 kw včetně náplně 3 999,00 BRL NEUTRA N70 neutralizační box pro kotle do 500 kw 4 999,00 BRL NEUTRA N210 neutralizační box do kw ,00 BRL Náhradní náplň pro NEUTRA N70 (8 kg) 1 709,00 15

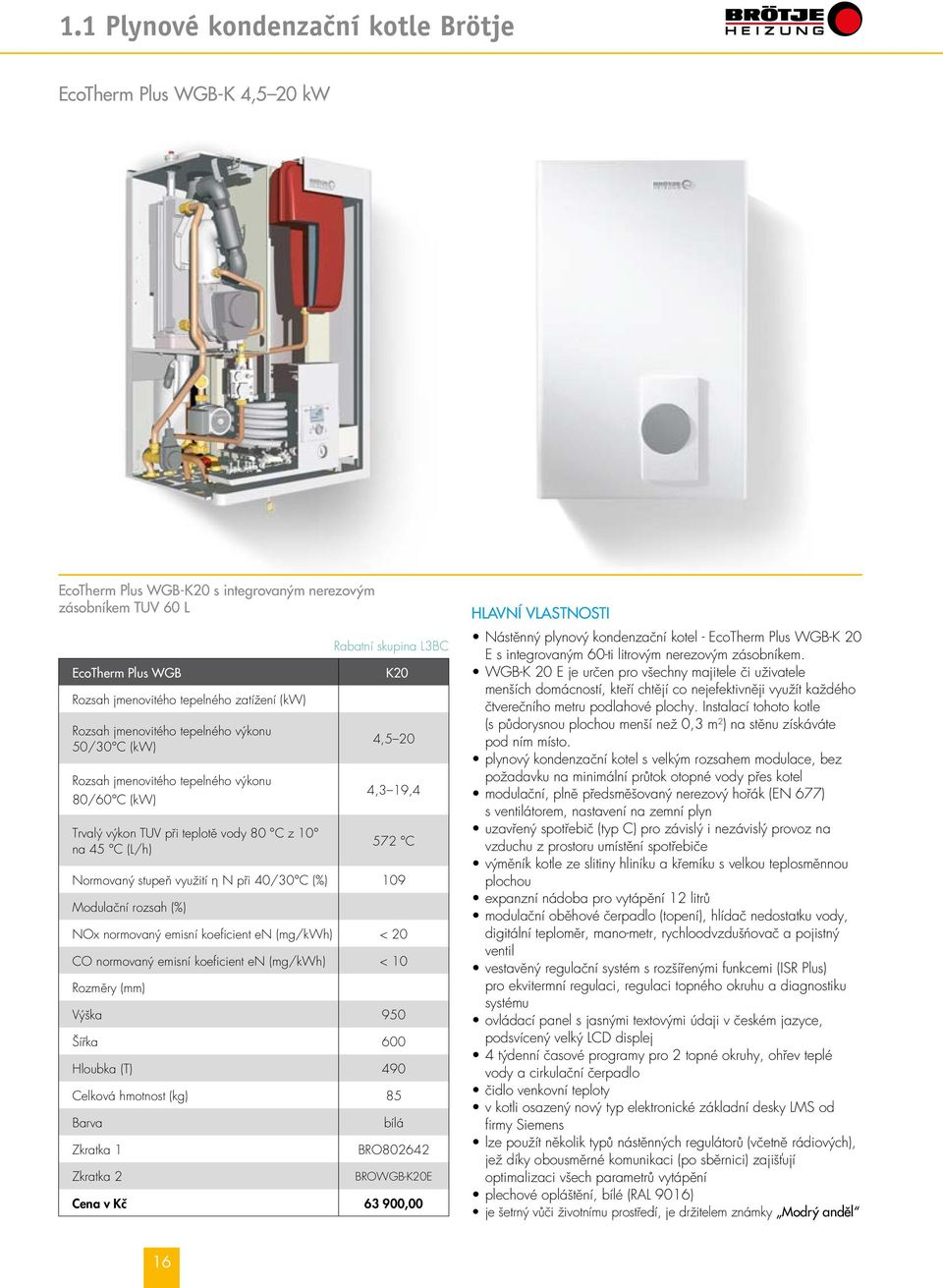

18 1.1 Plynové kondenzační kotle Brötje EcoTherm Plus WGB-K 4,5 20 kw EcoTherm Plus WGB-K20 s integrovaným nerezovým zásobníkem TUV 60 L EcoTherm Plus WGB Rozsah jmenovitého tepelného zatížení (kw) Rozsah jmenovitého tepelného výkonu 50/30 C (kw) Rozsah jmenovitého tepelného výkonu 80/60 C (kw) Trvalý výkon TUV při teplotě vody 80 C z 10 na 45 C (L/h) K20 4,5 20 4,3 19,4 572 C Normovaný stupeň využití η N při 40/30 C (%) 109 Modulační rozsah (%) NOx normovaný emisní koeficient en (mg/kwh) < 20 CO normovaný emisní koeficient en (mg/kwh) < 10 Rozměry (mm) Výška 950 Šířka 600 Hloubka (T) 490 Celková hmotnost (kg) 85 Barva Zkratka 1 Zkratka 2 Rabatní skupina L3BC bílá BRO BROWGB-K20E Cena v Kč ,00 HLAVNÍ VLASTNOSTI Nástěnný plynový kondenzační kotel - EcoTherm Plus WGB-K 20 E s integrovaným 60-ti litrovým nerezovým zásobníkem. WGB-K 20 E je určen pro všechny majitele či uživatele menších domácností, kteří chtějí co nejefektivněji využít každého čtverečního metru podlahové plochy. Instalací tohoto kotle (s půdorysnou plochou menší než 0,3 m 2 ) na stěnu získáváte pod ním místo. plynový kondenzační kotel s velkým rozsahem modulace, bez požadavku na minimální průtok otopné vody přes kotel modulační, plně předsměšovaný nerezový hořák (EN 677) s ventilátorem, nastavení na zemní plyn uzavřený spotřebič (typ C) pro závislý i nezávislý provoz na vzduchu z prostoru umístění spotřebiče výměník kotle ze slitiny hliníku a křemíku s velkou teplosměnnou plochou expanzní nádoba pro vytápění 12 litrů modulační oběhové čerpadlo (topení), hlídač nedostatku vody, digitální teploměr, mano-metr, rychloodvzdušńovač a pojistný ventil vestavěný regulační systém s rozšířenými funkcemi (ISR Plus) pro ekvitermní regulaci, regulaci topného okruhu a diagnostiku systému ovládací panel s jasnými textovými údaji v českém jazyce, podsvícený velký LCD displej 4 týdenní časové programy pro 2 topné okruhy, ohřev teplé vody a cirkulační čerpadlo čidlo venkovní teploty v kotli osazený nový typ elektronické základní desky LMS od firmy Siemens lze použít několik typů nástěnných regulátorů (včetně rádiových), jež díky obousměrné komunikaci (po sběrnici) zajišťují optimalizaci všech parametrů vytápění plechové opláštění, bílé (RAL 9016) je šetrný vůči životnímu prostředí, je držitelem známky Modrý anděl 16

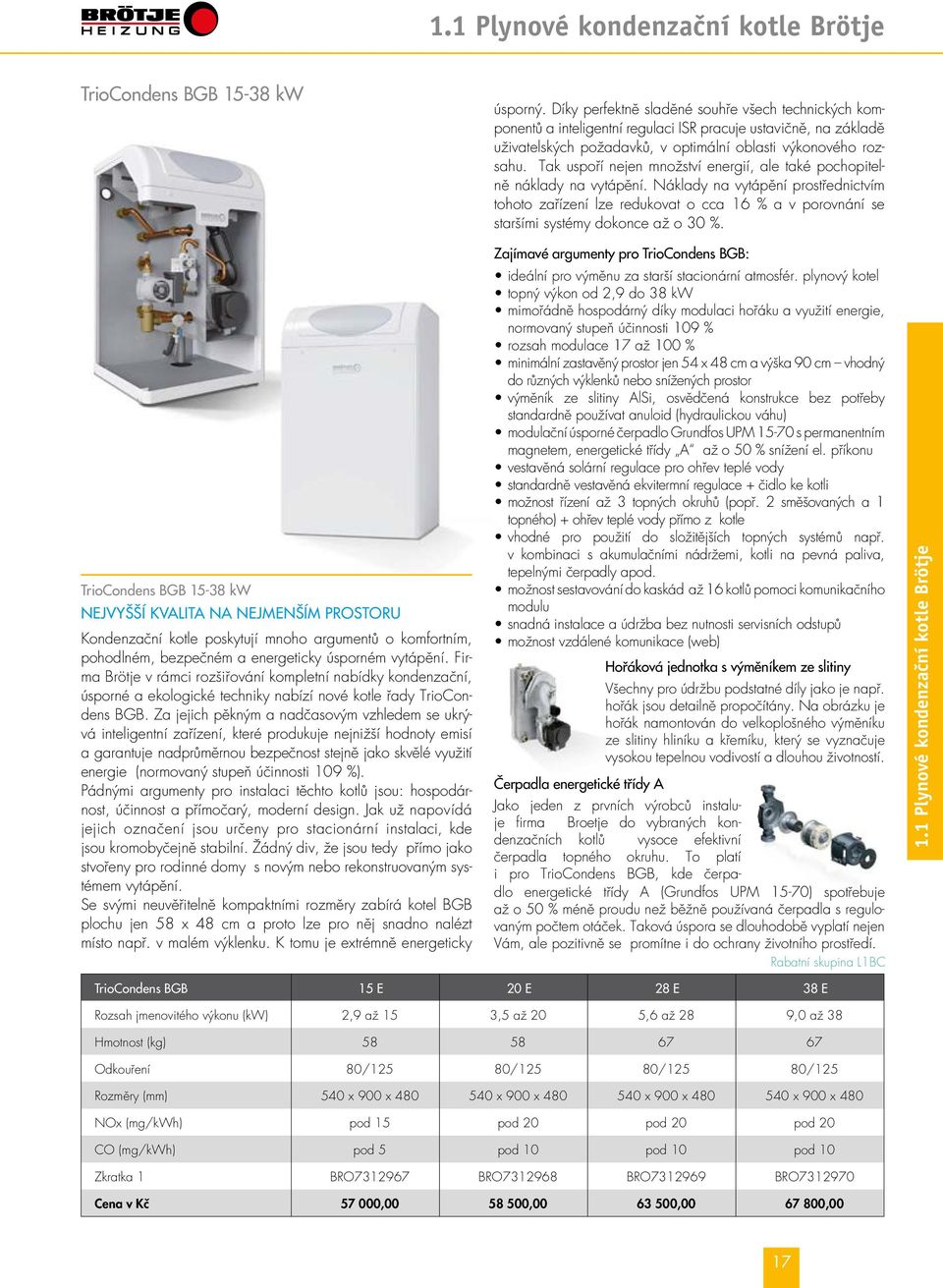

19 1.1 Plynové kondenzační kotle Brötje TrioCondens BGB kw úsporný. Díky perfektně sladěné souhře všech technických komponentů a inteligentní regulaci ISR pracuje ustavičně, na základě uživatelských požadavků, v optimální oblasti výkonového rozsahu. Tak uspoří nejen množství energií, ale také pochopitelně náklady na vytápění. Náklady na vytápění prostřednictvím tohoto zařízení lze redukovat o cca 16 % a v porovnání se staršími systémy dokonce až o 30 %. TrioCondens BGB kw NEJVYŠŠÍ KVALITA NA NEJMENŠÍM PROSTORU Kondenzační kotle poskytují mnoho argumentů o komfortním, pohodlném, bezpečném a energeticky úsporném vytápění. Firma Brötje v rámci rozšiřování kompletní nabídky kondenzační, úsporné a ekologické techniky nabízí nové kotle řady TrioCondens BGB. Za jejich pěkným a nadčasovým vzhledem se ukrývá inteligentní zařízení, které produkuje nejnižší hodnoty emisí a garantuje nadprůměrnou bezpečnost stejně jako skvělé využití energie (normovaný stupeň účinnosti 109 %). Pádnými argumenty pro instalaci těchto kotlů jsou: hospodárnost, účinnost a přímočarý, moderní design. Jak už napovídá jejich označení jsou určeny pro stacionární instalaci, kde jsou kromobyčejně stabilní. Žádný div, že jsou tedy přímo jako stvořeny pro rodinné domy s novým nebo rekonstruovaným systémem vytápění. Se svými neuvěřitelně kompaktními rozměry zabírá kotel BGB plochu jen 58 x 48 cm a proto lze pro něj snadno nalézt místo např. v malém výklenku. K tomu je extrémně energeticky Zajímavé argumenty pro TrioCondens BGB: ideální pro výměnu za starší stacionární atmosfér. plynový kotel topný výkon od 2,9 do 38 kw mimořádně hospodárný díky modulaci hořáku a využití energie, normovaný stupeň účinnosti 109 % rozsah modulace 17 až 100 % minimální zastavěný prostor jen 54 x 48 cm a výška 90 cm vhodný do různých výklenků nebo snížených prostor výměník ze slitiny AlSi, osvědčená konstrukce bez potřeby standardně používat anuloid (hydraulickou váhu) modulační úsporné čerpadlo Grundfos UPM s permanentním magnetem, energetické třídy A až o 50 % snížení el. příkonu vestavěná solární regulace pro ohřev teplé vody standardně vestavěná ekvitermní regulace + čidlo ke kotli možnost řízení až 3 topných okruhů (popř. 2 směšovaných a 1 topného) + ohřev teplé vody přímo z kotle vhodné pro použití do složitějších topných systémů např. v kombinaci s akumulačními nádržemi, kotli na pevná paliva, tepelnými čerpadly apod. možnost sestavování do kaskád až 16 kotlů pomoci komunikačního modulu snadná instalace a údržba bez nutnosti servisních odstupů možnost vzdálené komunikace (web) Čerpadla energetické třídy A Hořáková jednotka s výměníkem ze slitiny Všechny pro údržbu podstatné díly jako je např. hořák jsou detailně propočítány. Na obrázku je hořák namontován do velkoplošného výměníku ze slitiny hliníku a křemíku, který se vyznačuje vysokou tepelnou vodivostí a dlouhou životností. Jako jeden z prvních výrobců instaluje firma Broetje do vybraných kondenzačních kotlů vysoce efektivní čerpadla topného okruhu. To platí i pro TrioCondens BGB, kde čerpadlo energetické třídy A (Grundfos UPM 15-70) spotřebuje až o 50 % méně proudu než běžně používaná čerpadla s regulovaným počtem otáček. Taková úspora se dlouhodobě vyplatí nejen Vám, ale pozitivně se promítne i do ochrany životního prostředí. Rabatní skupina L1BC 1.1 Plynové kondenzační kotle Brötje TrioCondens BGB 15 E 20 E 28 E 38 E Rozsah jmenovitého výkonu (kw) 2,9 až 15 3,5 až 20 5,6 až 28 9,0 až 38 Hmotnost (kg) Odkouření 80/125 80/125 80/125 80/125 Rozměry (mm) 540 x 900 x x 900 x x 900 x x 900 x 480 NOx (mg/kwh) pod 15 pod 20 pod 20 pod 20 CO (mg/kwh) pod 5 pod 10 pod 10 pod 10 Zkratka 1 BRO BRO BRO BRO Cena v Kč , , , ,00 17

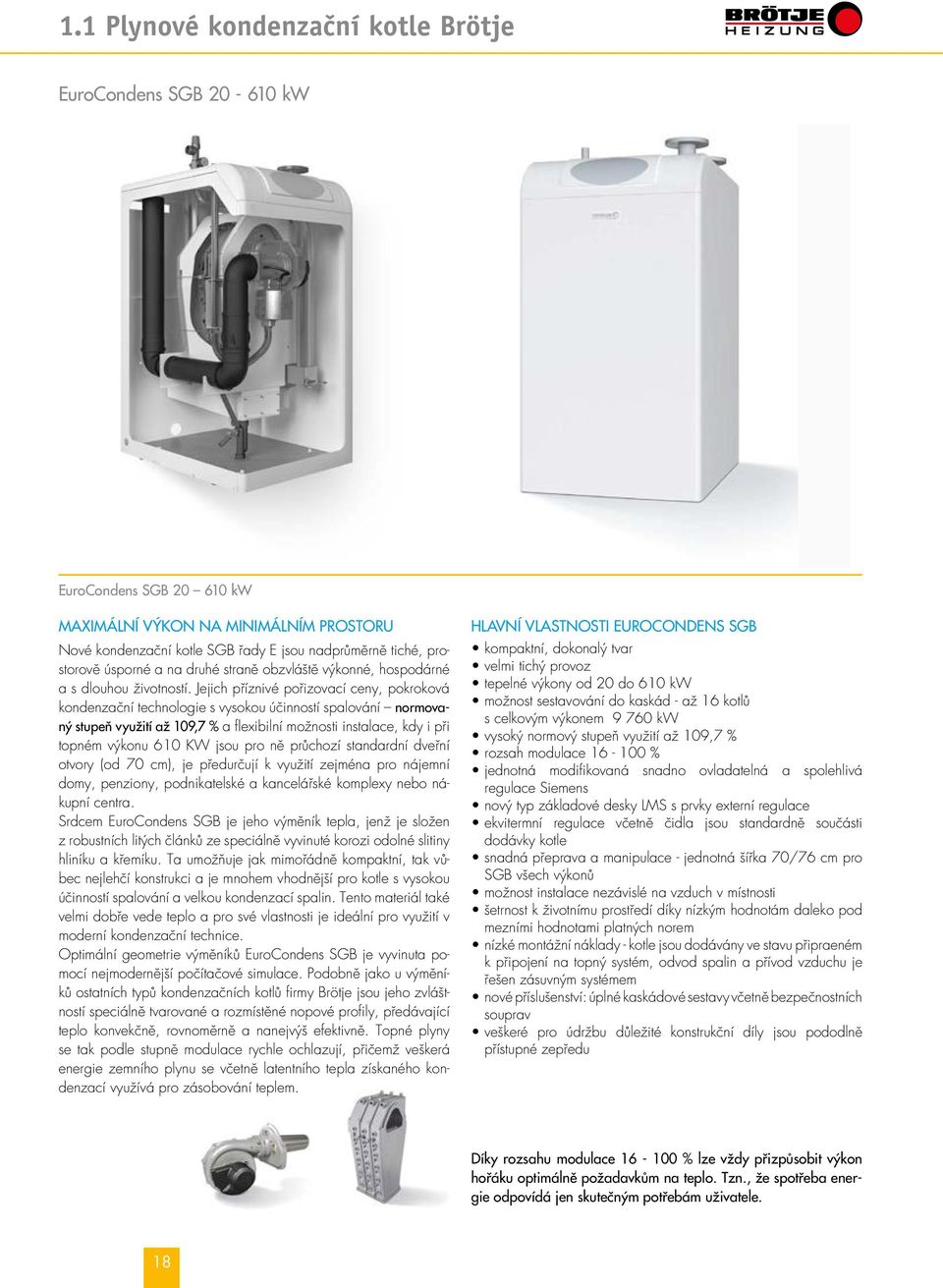

20 1.1 Plynové kondenzační kotle Brötje EuroCondens SGB kw EuroCondens SGB kw MAXIMÁLNÍ VÝKON NA MINIMÁLNÍM PROSTORU Nové kondenzační kotle SGB řady E jsou nadprůměrně tiché, prostorově úsporné a na druhé straně obzvláště výkonné, hospodárné a s dlouhou životností. Jejich příznivé pořizovací ceny, pokroková kondenzační technologie s vysokou účinností spalování normovaný stupeň využití až 109,7 % a flexibilní možnosti instalace, kdy i při topném výkonu 610 KW jsou pro ně průchozí standardní dveřní otvory (od 70 cm), je předurčují k využití zejména pro nájemní domy, penziony, podnikatelské a kancelářské komplexy nebo nákupní centra. Srdcem EuroCondens SGB je jeho výměník tepla, jenž je složen z robustních litých článků ze speciálně vyvinuté korozi odolné slitiny hliníku a křemíku. Ta umožňuje jak mimořádně kompaktní, tak vůbec nejlehčí konstrukci a je mnohem vhodnější pro kotle s vysokou účinností spalování a velkou kondenzací spalin. Tento materiál také velmi dobře vede teplo a pro své vlastnosti je ideální pro využití v moderní kondenzační technice. Optimální geometrie výměníků EuroCondens SGB je vyvinuta pomocí nejmodernější počítačové simulace. Podobně jako u výměníků ostatních typů kondenzačních kotlů firmy Brötje jsou jeho zvláštností speciálně tvarované a rozmístěné nopové profily, předávající teplo konvekčně, rovnoměrně a nanejvýš efektivně. Topné plyny se tak podle stupně modulace rychle ochlazují, přičemž veškerá energie zemního plynu se včetně latentního tepla získaného kondenzací využívá pro zásobování teplem. HLAVNÍ VLASTNOSTI EUROCONDENS SGB kompaktní, dokonalý tvar velmi tichý provoz tepelné výkony od 20 do 610 kw možnost sestavování do kaskád - až 16 kotlů s celkovým výkonem kw vysoký normový stupeň využití až 109,7 % rozsah modulace % jednotná modifikovaná snadno ovladatelná a spolehlivá regulace Siemens nový typ základové desky LMS s prvky externí regulace ekvitermní regulace včetně čidla jsou standardně součásti dodávky kotle snadná přeprava a manipulace - jednotná šířka 70/76 cm pro SGB všech výkonů možnost instalace nezávislé na vzduch v místnosti šetrnost k životnímu prostředí díky nízkým hodnotám daleko pod mezními hodnotami platných norem nízké montážní náklady - kotle jsou dodávány ve stavu připraeném k připojení na topný systém, odvod spalin a přívod vzduchu je řešen zásuvným systémem nové příslušenství: úplné kaskádové sestavy včetně bezpečnostních souprav veškeré pro údržbu důležité konstrukční díly jsou pododlně přístupné zepředu Díky rozsahu modulace % lze vždy přizpůsobit výkon hořáku optimálně požadavkům na teplo. Tzn., že spotřeba energie odpovídá jen skutečným potřebám uživatele. 18
