1 podlahové TOPENÍ AktIVACE BETONOVÉHO JÁDRA podlahové konvektory NAPOJENÍ OTOPNÝCH TĚLES TOPNÉ A CHLADÍCÍ SYSTÉMY MINI StropnÍ chlazení TOPENÍ A CHLAZENÍ

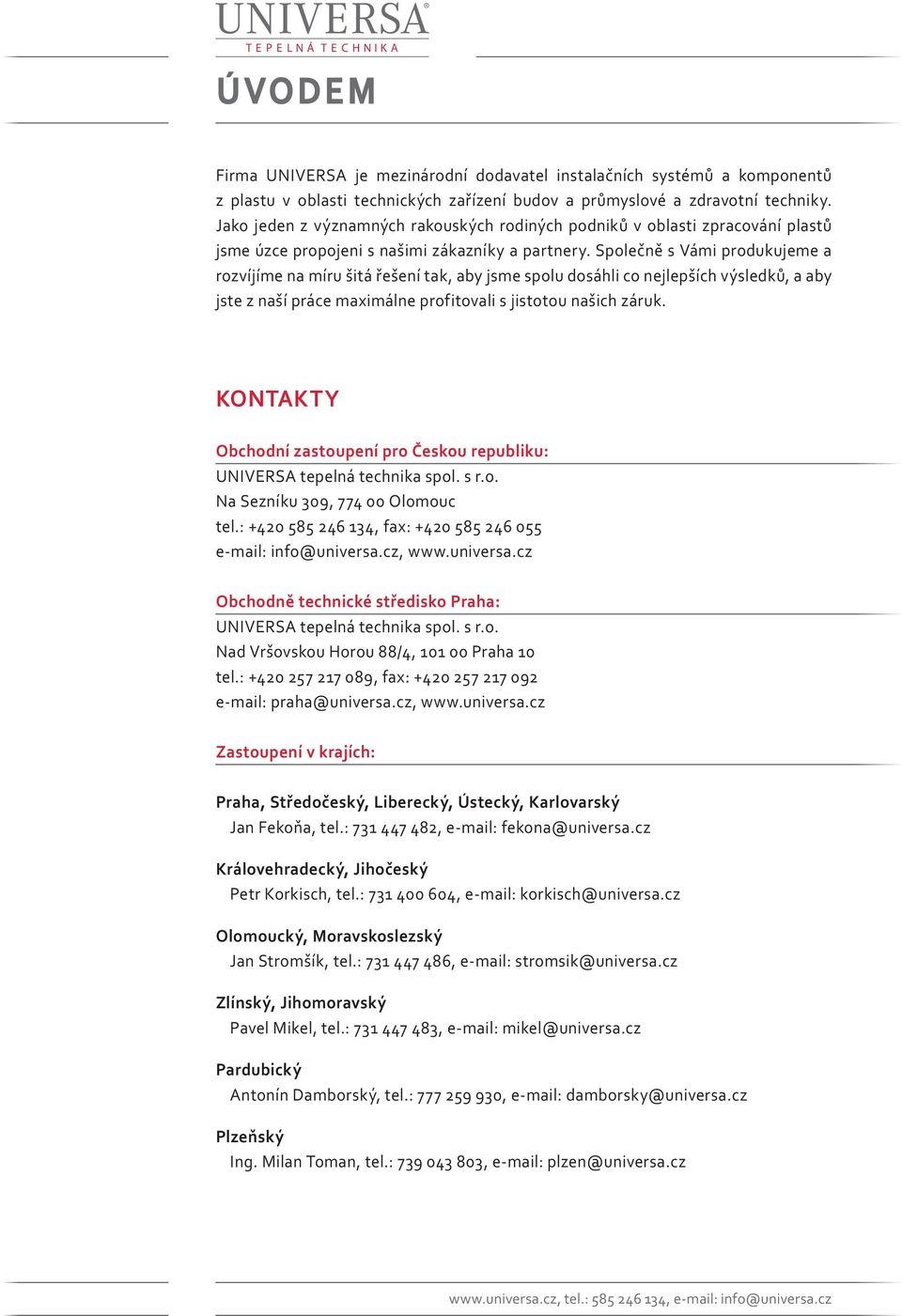

2 ÚVODEM Firma UNIVERSA je mezinárodní dodavatel instalačních systémů a komponentů z plastu v oblasti technických zařízení budov a průmyslové a zdravotní techniky. Jako jeden z významných rakouských rodiných podniků v oblasti zpracování plastů jsme úzce propojeni s našimi zákazníky a partnery. Společně s Vámi produkujeme a rozvíjíme na míru šitá řešení tak, aby jsme spolu dosáhli co nejlepších výsledků, a aby jste z naší práce maximálne profitovali s jistotou našich záruk. KONTAKTY Obchodní zastoupení pro Českou republiku: UNIVERSA tepelná technika spol. s r.o. Na Sezníku 309, Olomouc tel.: , fax: info@universa.cz, Obchodně technické středisko Praha: UNIVERSA tepelná technika spol. s r.o. Nad Vršovskou Horou 88/4, Praha 10 tel.: , fax: praha@universa.cz, Zastoupení v krajích: Praha, Středočeský, Liberecký, Ústecký, Karlovarský Jan Fekoňa, tel.: , fekona@universa.cz Královehradecký, Jihočeský Petr Korkisch, tel.: , korkisch@universa.cz Olomoucký, Moravskoslezský Jan Stromšík, tel.: , stromsik@universa.cz Zlínský, Jihomoravský Pavel Mikel, tel.: , mikel@universa.cz Pardubický Antonín Damborský, tel.: , damborsky@universa.cz Plzeňský Ing. Milan Toman, tel.: , plzen@universa.cz tel.: , info@universa.cz

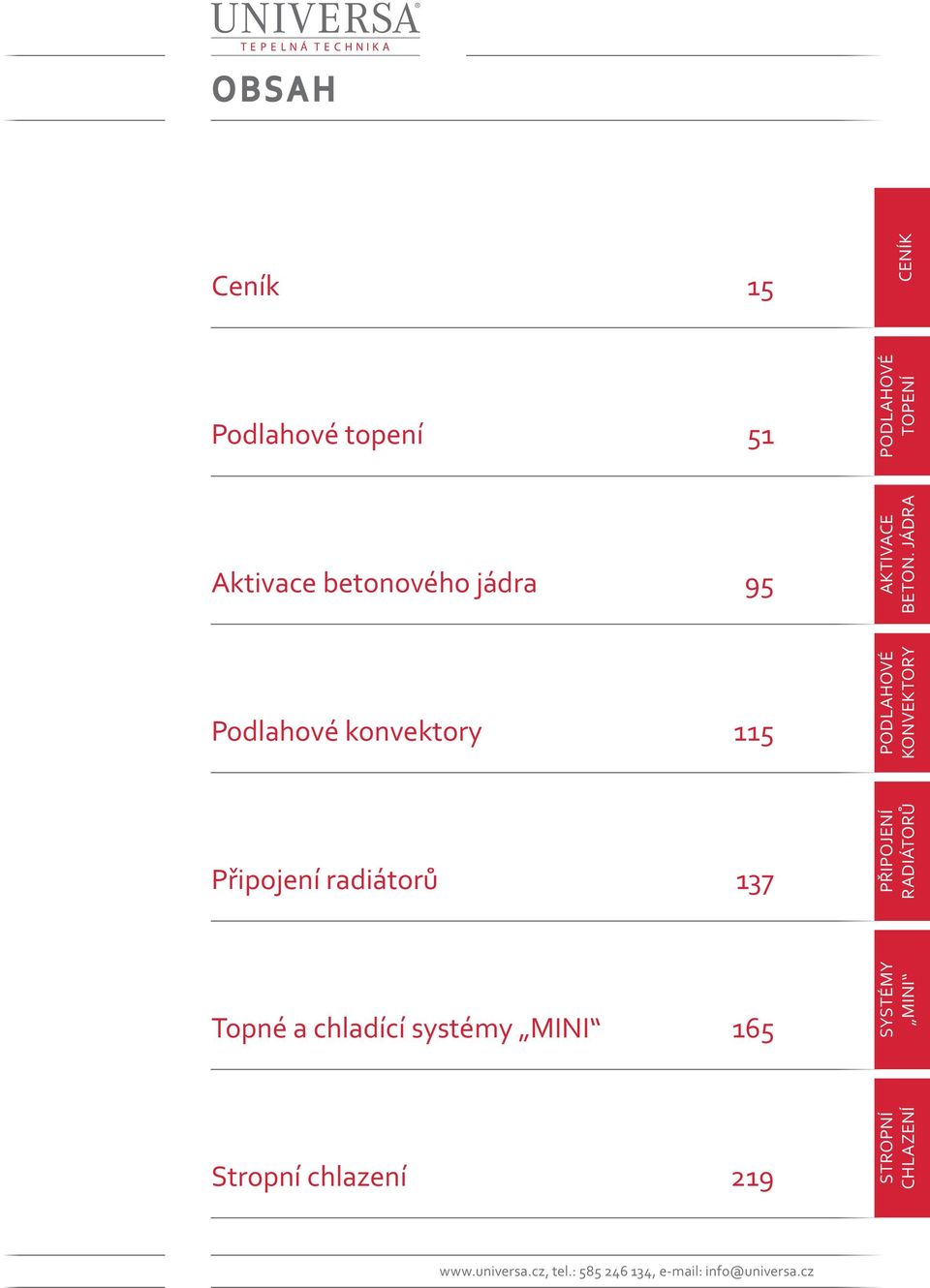

3 OBSAH Ceník 15 Podlahové topení 51 PODLAHOVÉ TOPENÍ CENÍK Aktivace betonového jádra 95 AKTIVACE BETON. JÁDRA Podlahové konvektory 115 PODLAHOVÉ KONVEKTORY Připojení radiátorů 137 PŘIPOJENÍ RADIÁTORŮ Topné a chladící systémy MINI 165 SYSTÉMY MINI Stropní chlazení 219 STROPNÍ CHLAZENÍ tel.: , info@universa.cz

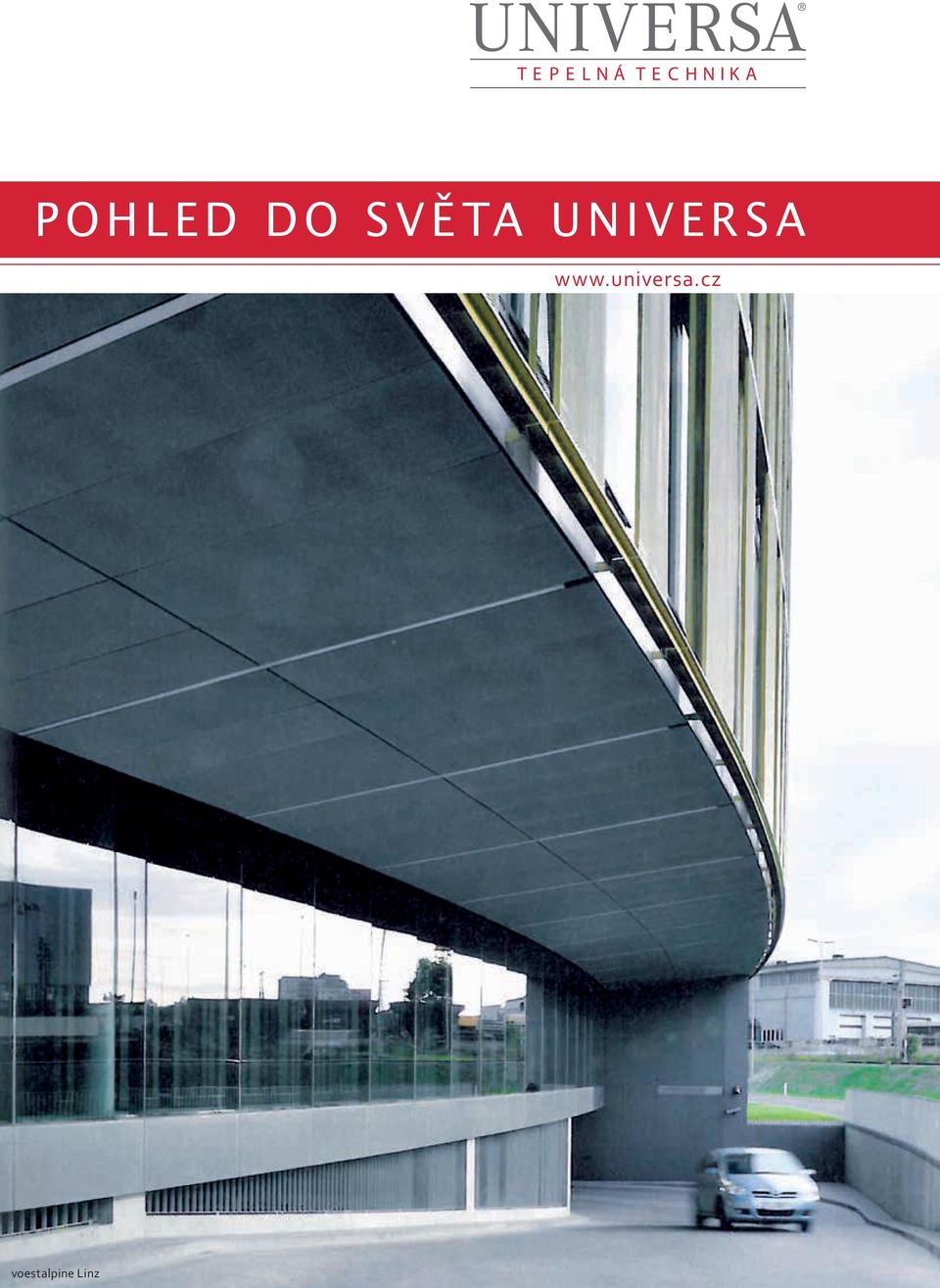

4 pohled do světa UNIVERSA voestalpine Linz

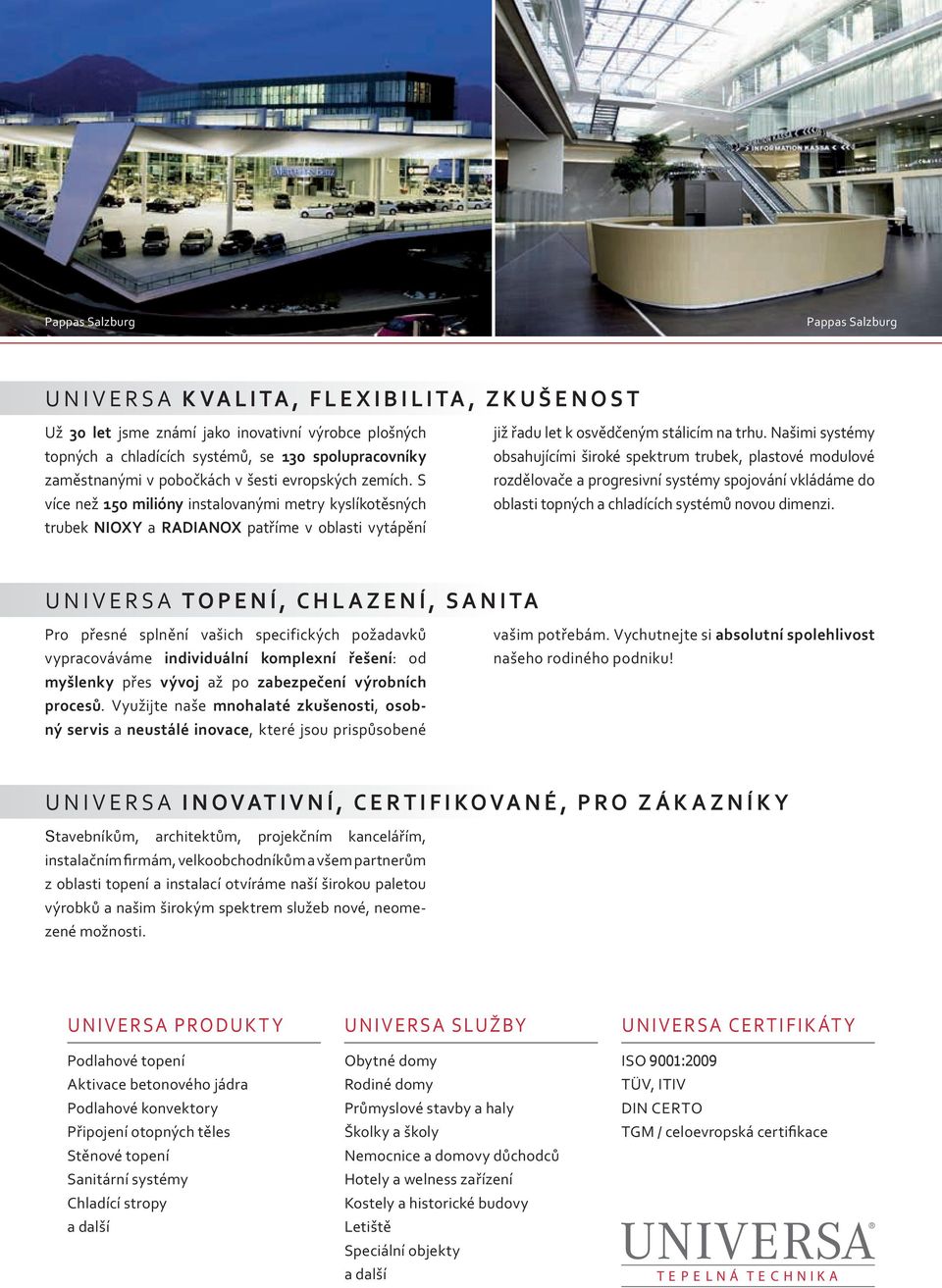

5 Pappas Salzburg Pappas Salzburg UNIVERSA kvalita, flexibilita, ZkUŠenosT Už 30 let jsme známí jako inovativní výrobce plošných topných a chladících systémů, se 130 spolupracovníky zaměstnanými v pobočkách v šesti evropských zemích. S více než 150 milióny instalovanými metry kyslíkotěsných trubek NIOXY a RADIANOX patříme v oblasti vytápění již řadu let k osvědčeným stálicím na trhu. Našimi systémy obsahujícími široké spektrum trubek, plastové modulové rozdělovače a progresivní systémy spojování vkládáme do oblasti topných a chladících systémů novou dimenzi. UNIVERSA TOPENÍ, chlazení, sanita Pro přesné splnění vašich specifických požadavků vypracováváme individuální komplexní řešení: od myšlenky přes vývoj až po zabezpečení výrobních procesů. Využijte naše mnohalaté zkušenosti, osobný servis a neustálé inovace, které jsou prispůsobené vašim potřebám. Vychutnejte si absolutní spolehlivost našeho rodiného podniku! UNIVERSA inovativní, certifikované, pro zákazníky Stavebníkům, architektům, projekčním kancelářím, instalačním firmám, velkoobchodníkům a všem partnerům z oblasti topení a instalací otvíráme naší širokou paletou výrobků a našim širokým spektrem služeb nové, neomezené možnosti. Universa Produkty Universa služby Universa certifikáty Podlahové topení Aktivace betonového jádra Podlahové konvektory Připojení otopných těles Stěnové topení Sanitární systémy Chladící stropy a další Obytné domy Rodiné domy Průmyslové stavby a haly Školky a školy Nemocnice a domovy důchodců Hotely a welness zařízení Kostely a historické budovy Letiště Speciální objekty a další ISO 9001:2009 TÜV, ITIV DIN Certo TGM / celoevropská certifikace T E P E L N Á T E C H N I K A

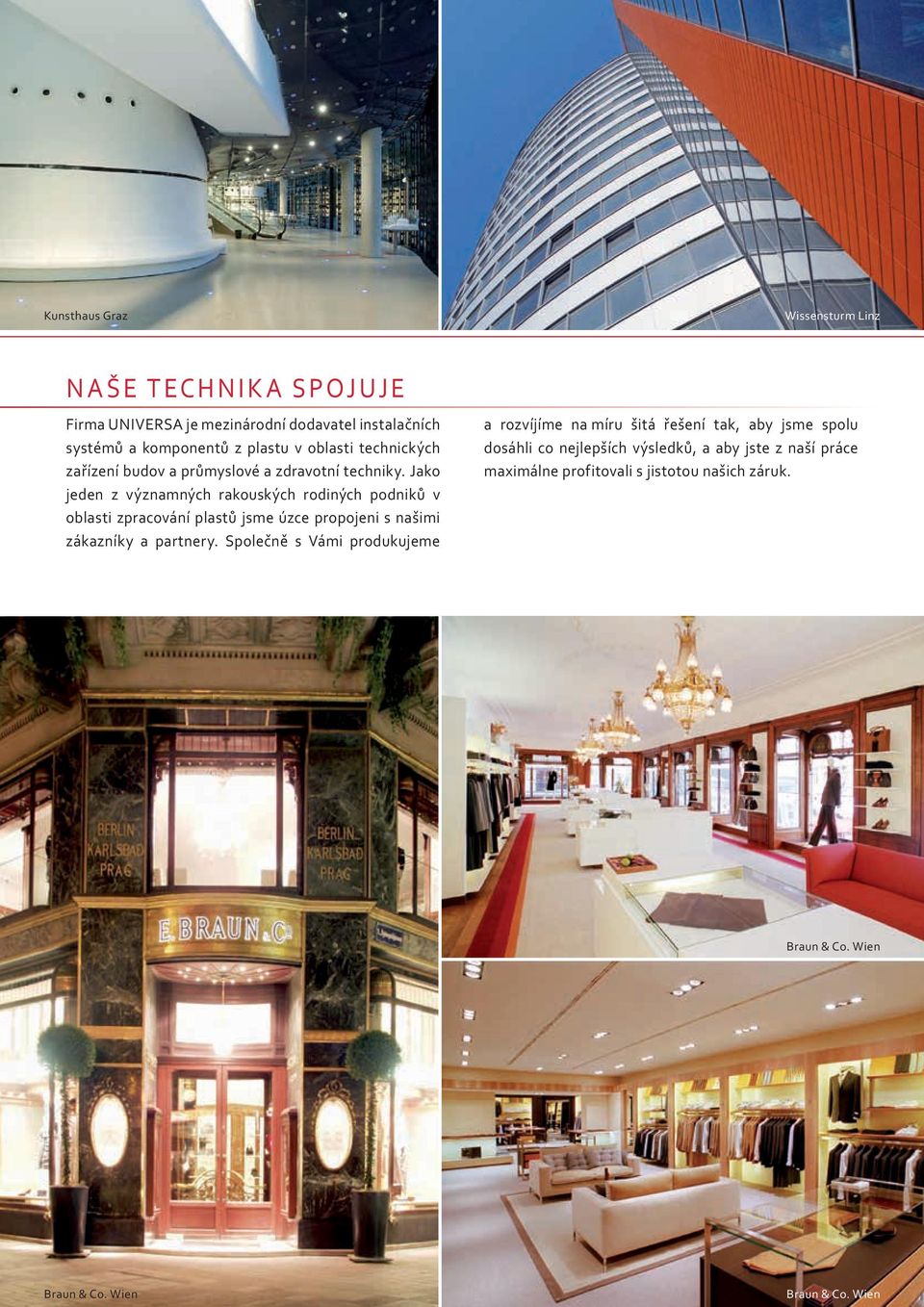

6 Kunsthaus Graz Wissensturm Linz NAŠE TECHNIKA SPOJUJE Firma UNIVERSA je mezinárodní dodavatel instalačních systémů a komponentů z plastu v oblasti technických zařízení budov a průmyslové a zdravotní techniky. Jako jeden z významných rakouských rodiných podniků v oblasti zpracování plastů jsme úzce propojeni s našimi zákazníky a partnery. Společně s Vámi produkujeme a rozvíjíme na míru šitá řešení tak, aby jsme spolu dosáhli co nejlepších výsledků, a aby jste z naší práce maximálne profitovali s jistotou našich záruk. Braun & Co. Wien Braun & Co. Wien Braun & Co. Wien

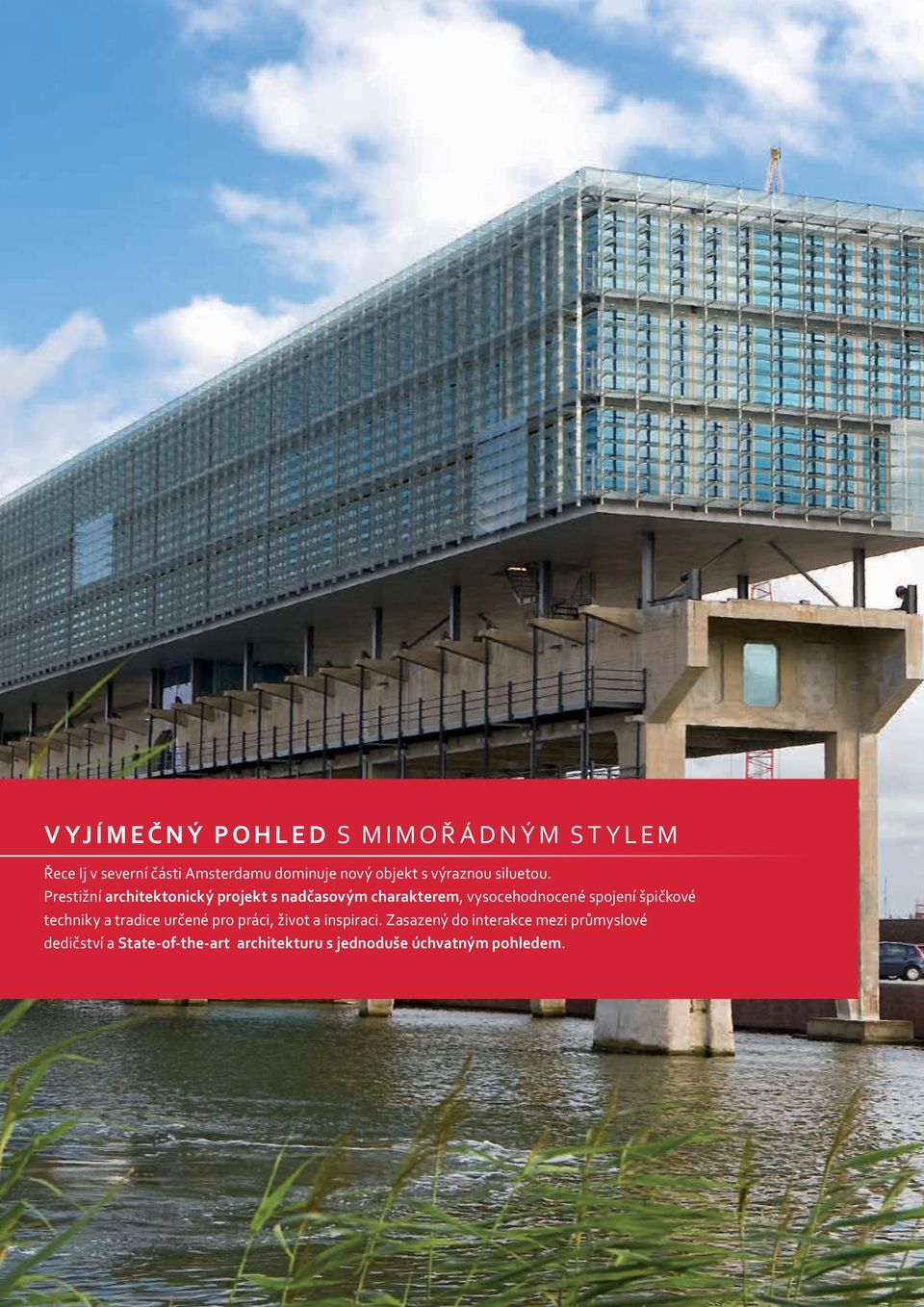

7 VYJÍMEčNÝ POHLED S MIMOŘÁDNÝM STYLEM Řece Ij v severní části Amsterdamu dominuje nový objekt s výraznou siluetou. Prestižní architektonický projekt s nadčasovým charakterem, vysocehodnocené spojení špičkové techniky a tradice určené pro práci, život a inspiraci. Zasazený do interakce mezi průmyslové dedičství a State-of-the-art architekturu s jednoduše úchvatným pohledem.

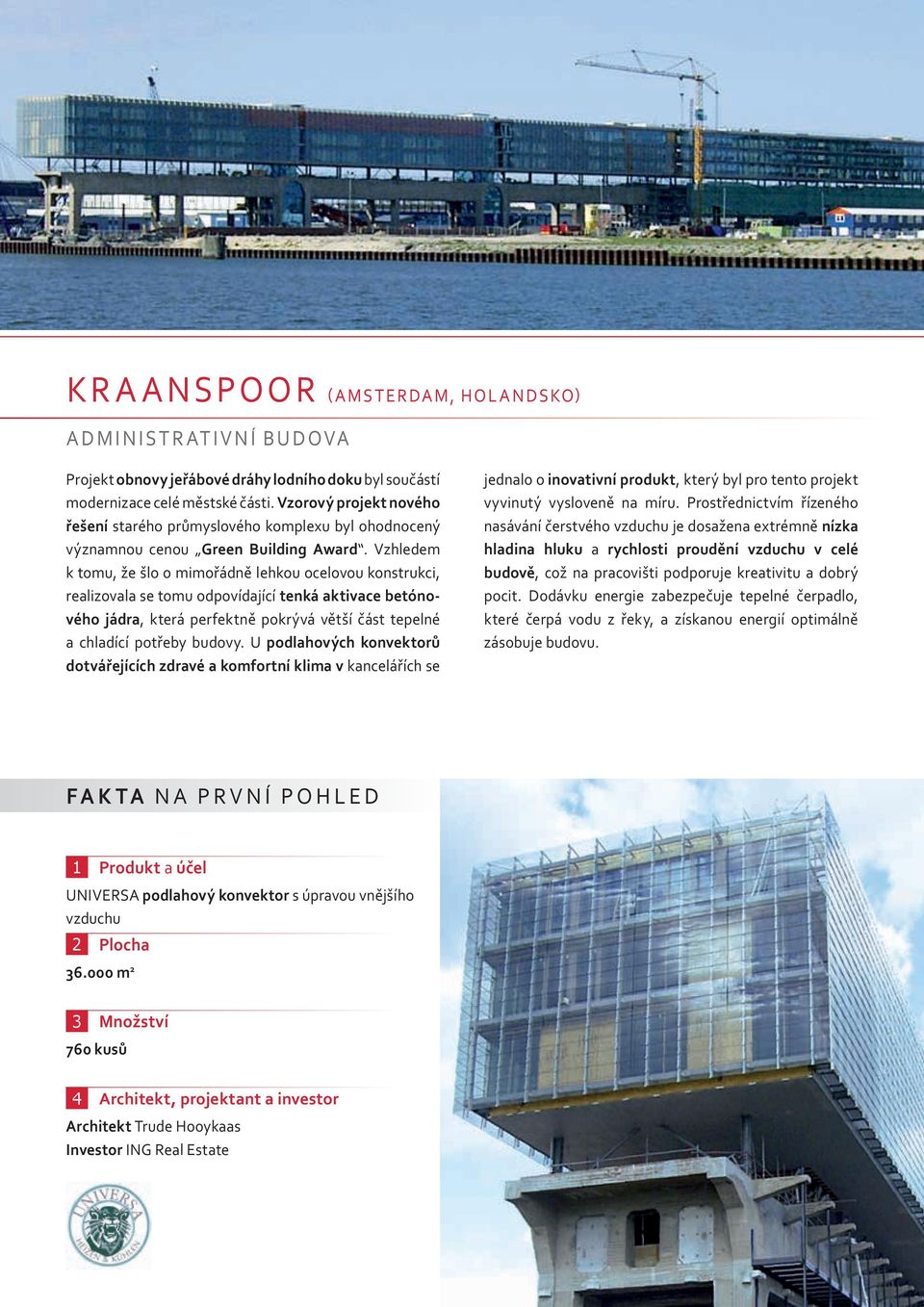

8 KRAANSPOOR (amsterdam, Holandsko) AdministratIvnÍ budova Projekt obnovy jeřábové dráhy lodního doku byl součástí modernizace celé městské části. Vzorový projekt nového řešení starého průmyslového komplexu byl ohodnocený významnou cenou Green Building Award. Vzhledem k tomu, že šlo o mimořádně lehkou ocelovou konstrukci, realizovala se tomu odpovídající tenká aktivace betónového jádra, která perfektně pokrývá větší část tepelné a chladící potřeby budovy. U podlahových konvektorů dotvářejících zdravé a komfortní klima v kancelářích se jednalo o inovativní produkt, který byl pro tento projekt vyvinutý vysloveně na míru. Prostřednictvím řízeného nasávání čerstvého vzduchu je dosažena extrémně nízka hladina hluku a rychlosti proudění vzduchu v celé budově, což na pracovišti podporuje kreativitu a dobrý pocit. Dodávku energie zabezpečuje tepelné čerpadlo, které čerpá vodu z řeky, a získanou energií optimálně zásobuje budovu. fakta na první pohled 1 Produkt a účel UNIVERSA podlahový konvektor s úpravou vnějšího vzduchu 2 Plocha m 2 3 Množství 760 kusů 4 Architekt, projektant a investor Architekt Trude Hooykaas Investor ING Real Estate

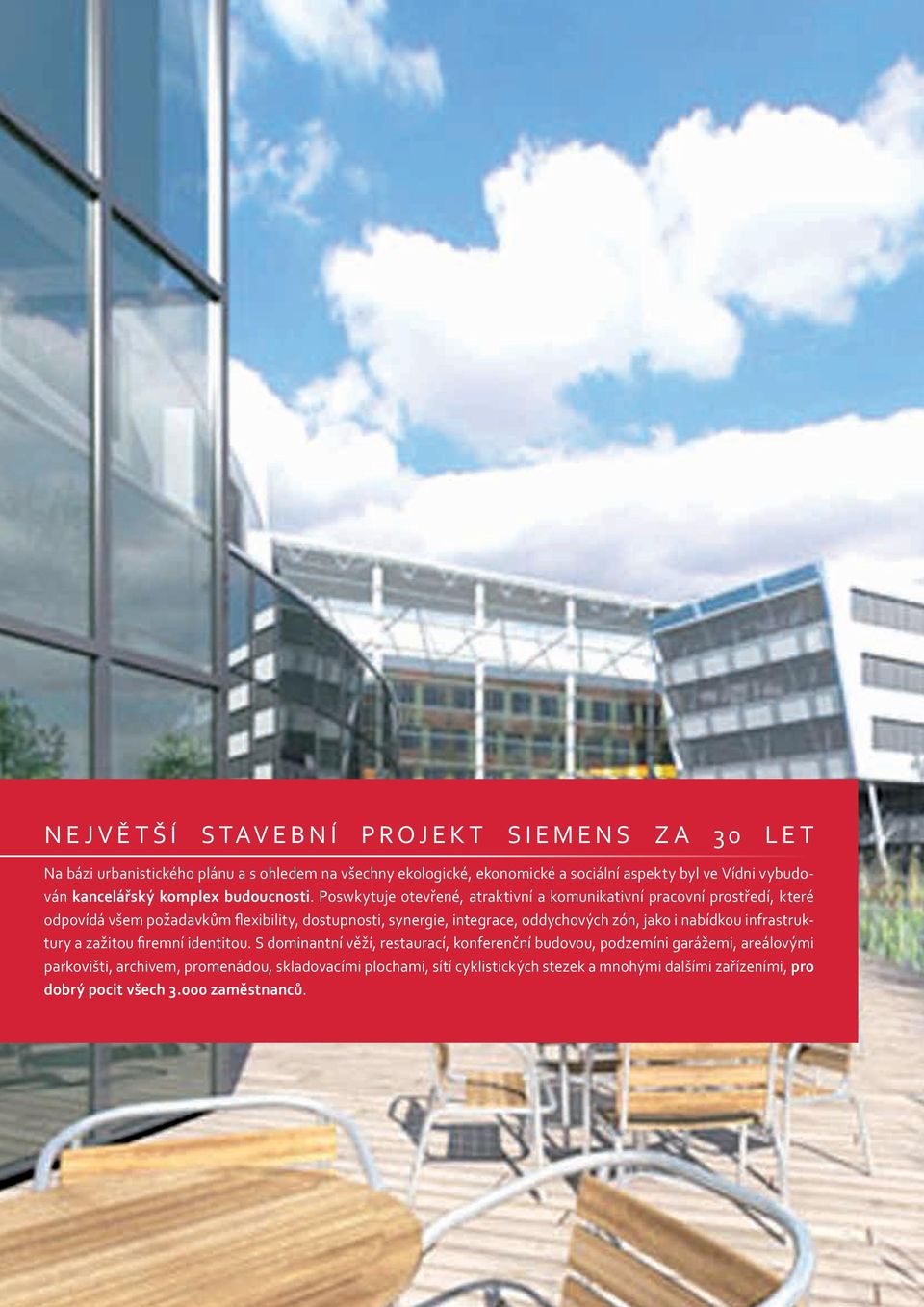

9 NEJVĚTŠÍ STAVEBNÍ PROJEKT SIEMENS za 30 LET Na bázi urbanistického plánu a s ohledem na všechny ekologické, ekonomické a sociální aspekty byl ve Vídni vybudován kancelářský komplex budoucnosti. Poswkytuje otevřené, atraktivní a komunikativní pracovní prostředí, které odpovídá všem požadavkům flexibility, dostupnosti, synergie, integrace, oddychových zón, jako i nabídkou infrastruktury a zažitou firemní identitou. S dominantní věží, restaurací, konferenční budovou, podzemíni garážemi, areálovými parkovišti, archivem, promenádou, skladovacími plochami, sítí cyklistických stezek a mnohými dalšími zařízeními, pro dobrý pocit všech zaměstnanců.

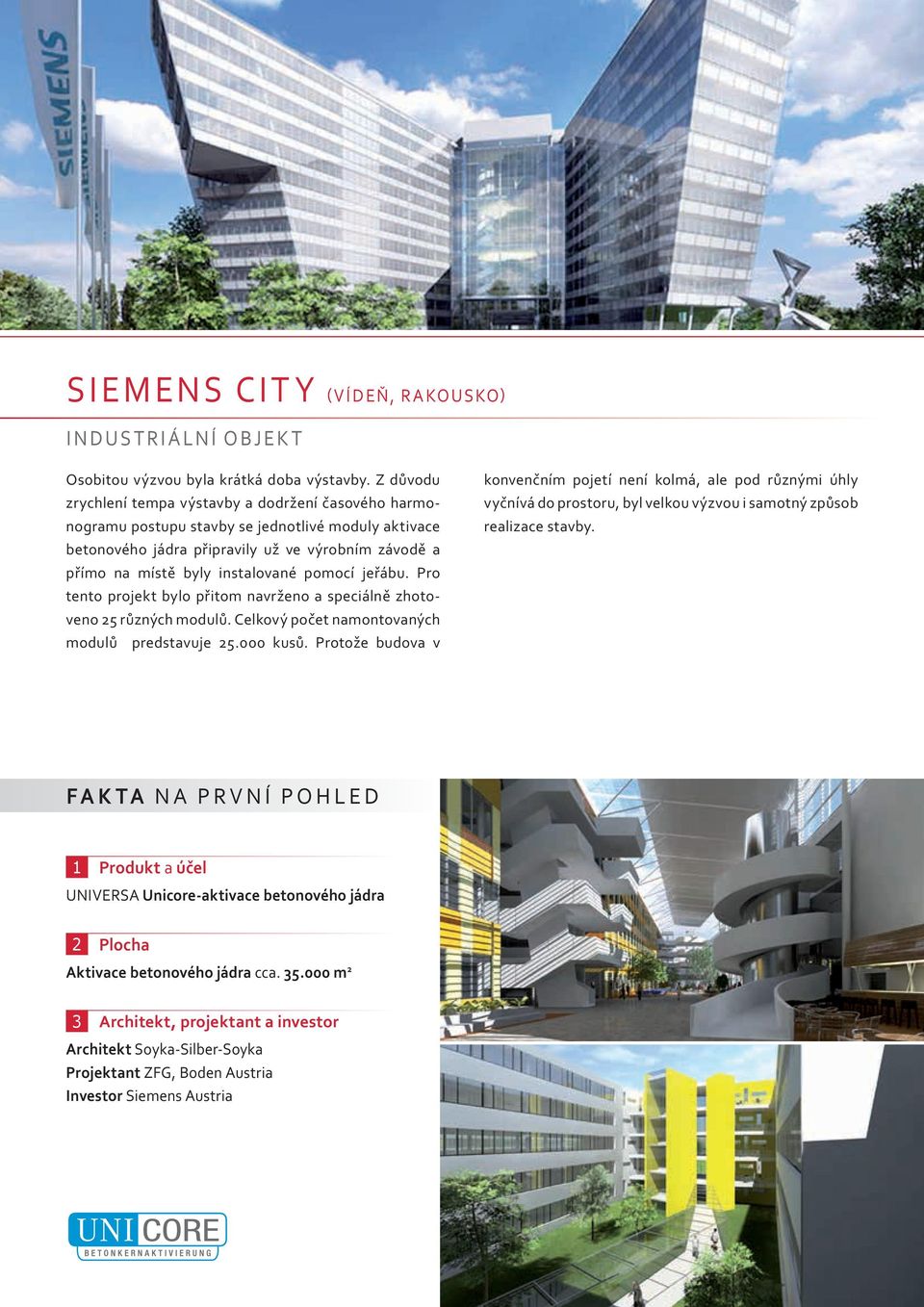

10 Siemens City (VÍdeň, RakOUsko) IndustriálnÍ objekt Osobitou výzvou byla krátká doba výstavby. Z důvodu zrychlení tempa výstavby a dodržení časového harmonogramu postupu stavby se jednotlivé moduly aktivace betonového jádra připravily už ve výrobním závodě a přímo na místě byly instalované pomocí jeřábu. Pro tento projekt bylo přitom navrženo a speciálně zhotoveno 25 různých modulů. Celkový počet namontovaných modulů predstavuje kusů. Protože budova v konvenčním pojetí není kolmá, ale pod různými úhly vyčnívá do prostoru, byl velkou výzvou i samotný způsob realizace stavby. fakta na první pohled 1 Produkt a účel UNIVERSA Unicore-aktivace betonového jádra 2 Plocha Aktivace betonového jádra cca m 2 3 Architekt, projektant a investor Architekt Soyka-Silber-Soyka Projektant ZFG, Boden Austria Investor Siemens Austria

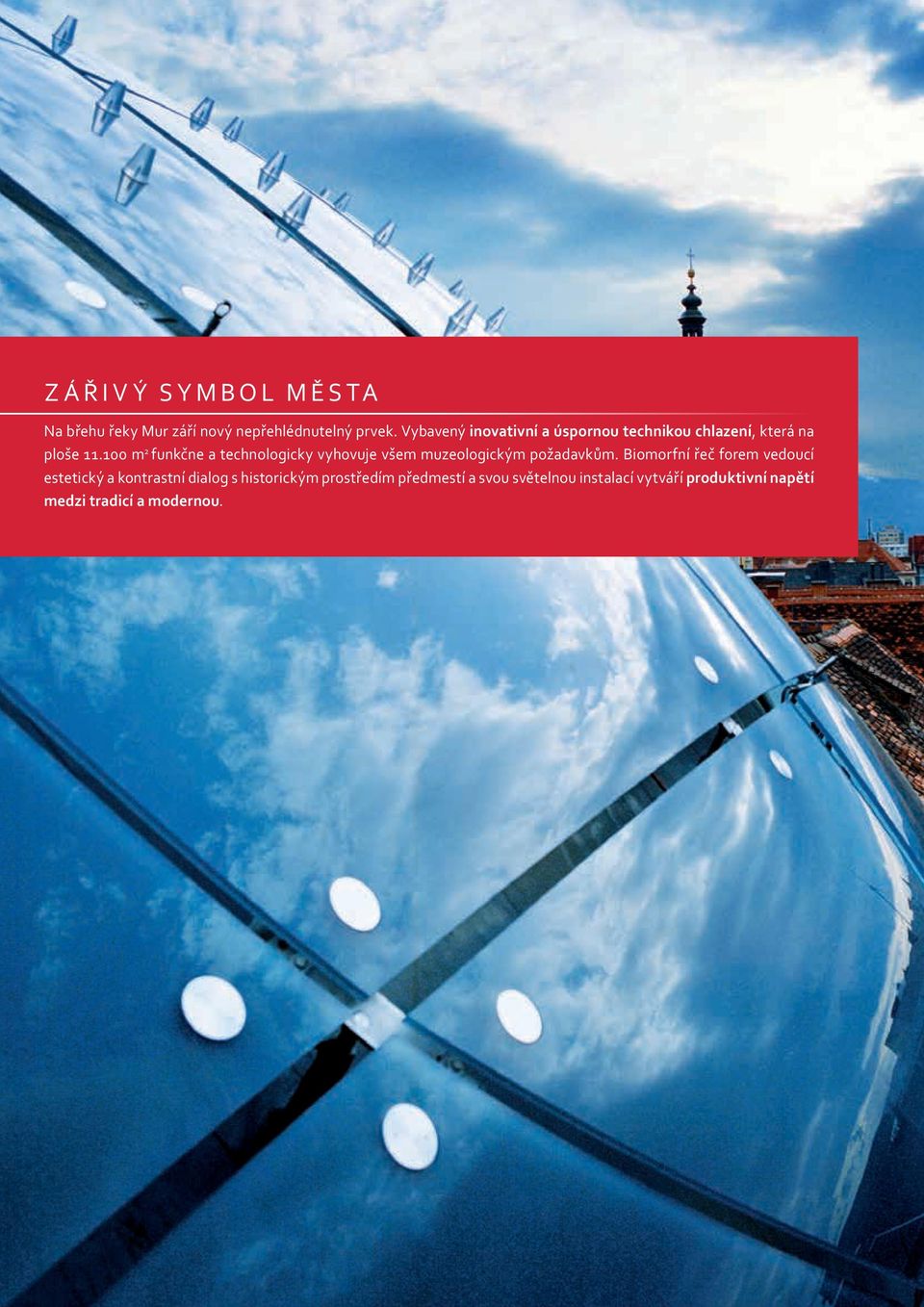

11 ZÁŘivý symbol města Na břehu řeky Mur září nový nepřehlédnutelný prvek. Vybavený inovativní a úspornou technikou chlazení, která na ploše m 2 funkčne a technologicky vyhovuje všem muzeologickým požadavkům. Biomorfní řeč forem vedoucí estetický a kontrastní dialog s historickým prostředím předmestí a svou světelnou instalací vytváří produktivní napětí medzi tradicí a modernou.

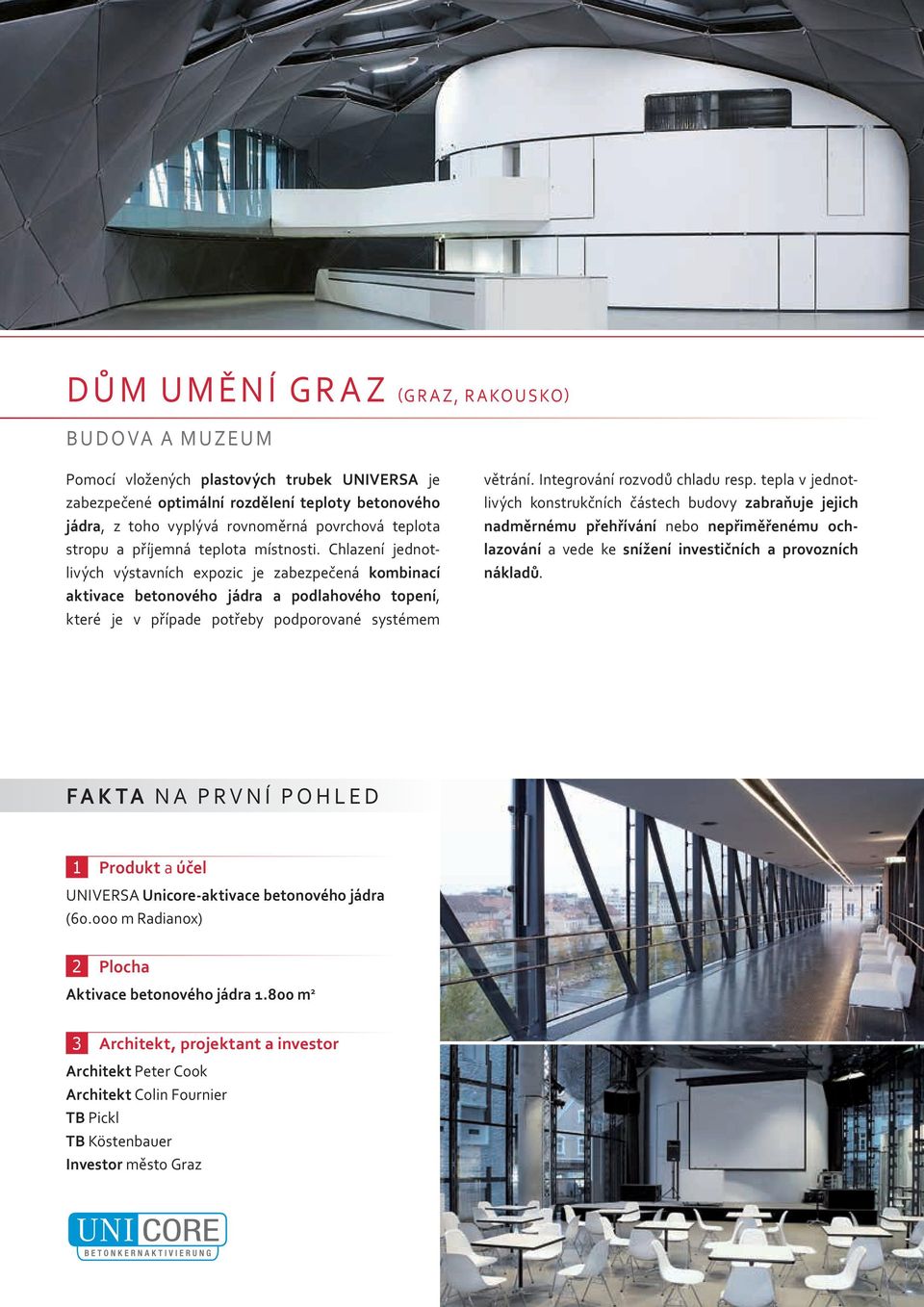

12 dům umění GraZ (Graz, rakousko) budova a muzeum Pomocí vložených plastových trubek UNIVERSA je zabezpečené optimální rozdělení teploty betonového jádra, z toho vyplývá rovnoměrná povrchová teplota stropu a příjemná teplota místnosti. Chlazení jednotlivých výstavních expozic je zabezpečená kombinací aktivace betonového jádra a podlahového topení, které je v případe potřeby podporované systémem větrání. Integrování rozvodů chladu resp. tepla v jednotlivých konstrukčních částech budovy zabraňuje jejich nadměrnému přehřívání nebo nepřiměřenému ochlazování a vede ke snížení investičních a provozních nákladů. fakta na první pohled 1 Produkt a účel UNIVERSA Unicore-aktivace betonového jádra ( m Radianox) 2 Plocha Aktivace betonového jádra m 2 3 Architekt, projektant a investor Architekt Peter Cook Architekt Colin Fournier TB Pickl TB Köstenbauer Investor město Graz

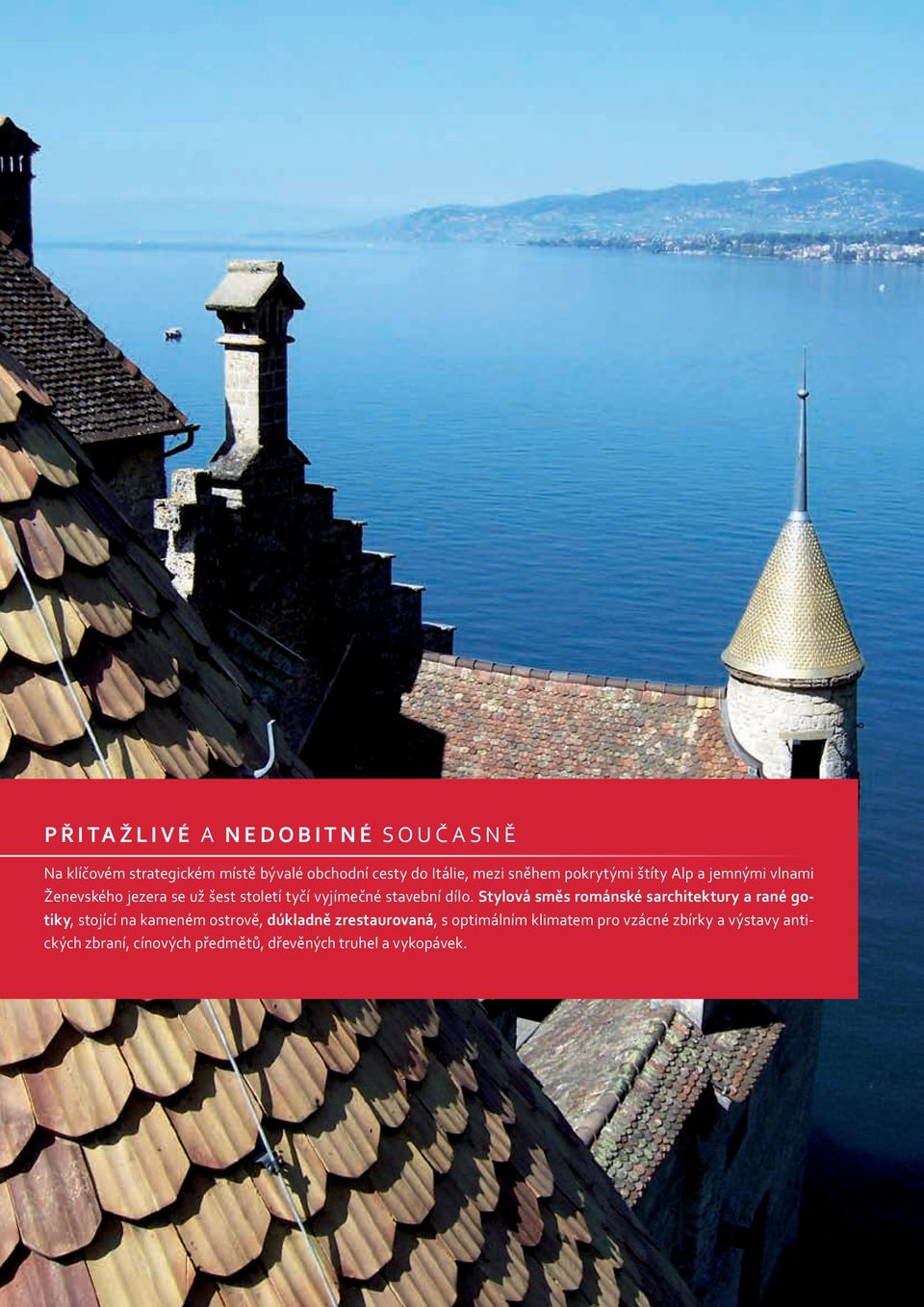

13 přitažlivé a nedobitné současně Na klíčovém strategickém místě bývalé obchodní cesty do Itálie, mezi sněhem pokrytými štíty Alp a jemnými vlnami Ženevského jezera se už šest století tyčí vyjímečné stavební dílo. Stylová směs románské sarchitektury a rané gotiky, stojící na kameném ostrově, dúkladně zrestaurovaná, s optimálním klimatem pro vzácné zbírky a výstavy antických zbraní, cínových předmětů, dřevěných truhel a vykopávek.

14 CHATEAU DE CHILLON (Chillon, švýcarsko) zámek Obnova chráněné památky vždy představuje úsilí vyžadující mimořádnou pozornost. Historická podstata musí zůstat nedotknutá, vzhled nesmí být změněný. Zásahy potřebné pro splnení tohoto účelu musí být striktně přispůsobené historii, o kterou jde především. Proto při vykonávaní všech kroků bylo důkladně dbáno na to, aby historie byla naplněná novým životem opatrně a uvážlivě. Instalace a pokládka stěnového topení byla prováděna s pozorností, která sahala do nejmenších detailů. Hledaly a nalezly se plochy, ve kterých zůstal potřebný zásah neviditený a pro návštěvníky nepoznatelný. Bylo žádoucí nejen zachovat historického ducha, ale i vdechnout nový lesk pro transformaci do dnešních dní. fakta na první pohled 1 Produkt a účel UNIVERSA podlahové konvektory UNIVERSA podlahové topení UNIVERSA stěnové topení 2 Plocha 500 m 2 stěnové topení 750 m 2 podlahové topení 150 m podlahové konvektory

15 pohled do světa UNIVERSA N A Š E T E C H N I K A S P O J U J E UNIVERSA tepelná technika spol. s r.o. Na Sezníku 309, Olomouc , Tel.: , Fax: , info@universa.cz Kancelář Praha: Nad Vršovskou Horou 88/4, Praha 10, Tel.: , praha@universa.cz T E P E L N Á T E C H N I K A

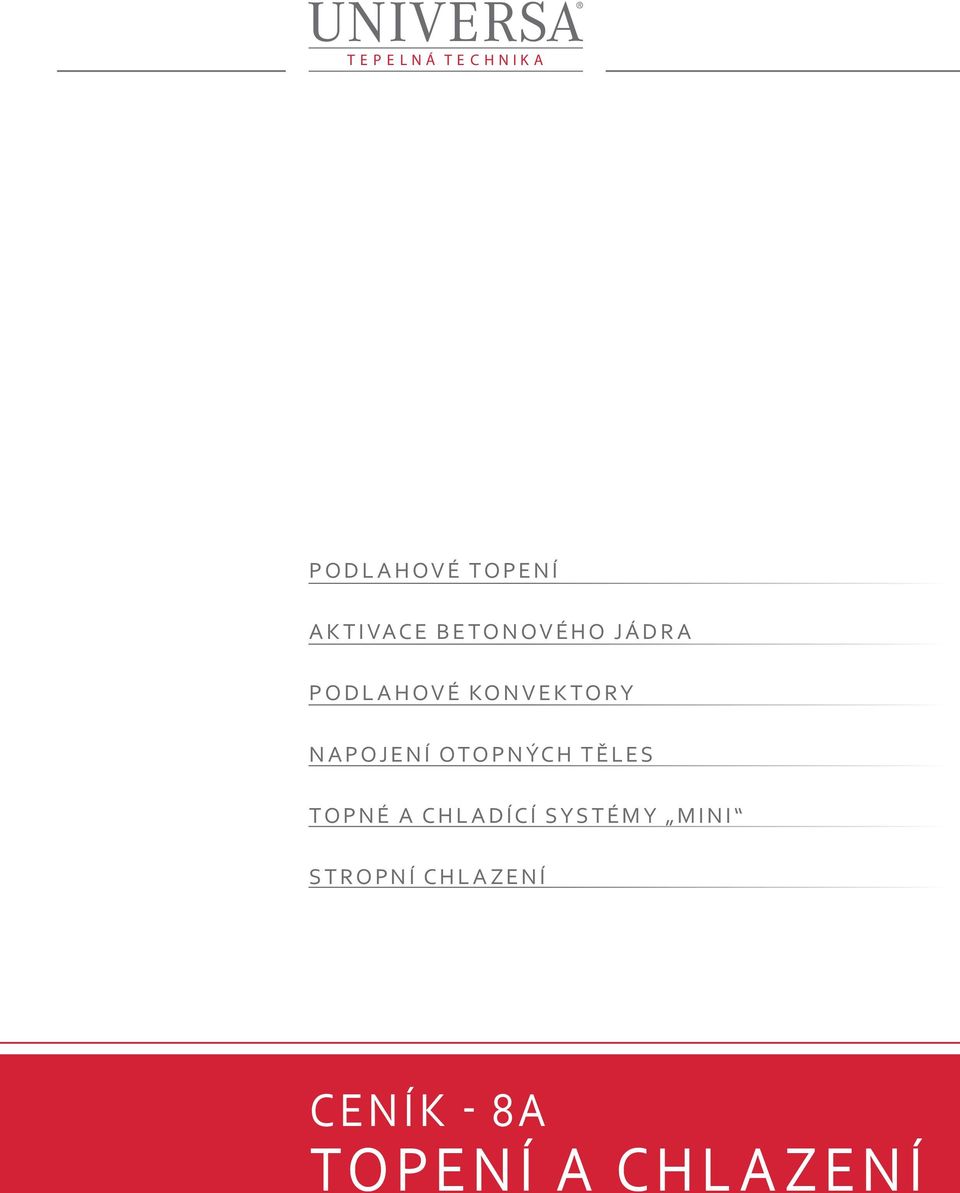

16 podlahové TOPENÍ AktIVACE BETONOVÉHO JÁDRA podlahové konvektory NAPOJENÍ OTOPNÝCH TĚLES TOPNÉ A CHLADÍCÍ SYSTÉMY MINI StropnÍ chlazení CENÍK - 8A TOPENÍ A CHLAZENÍ

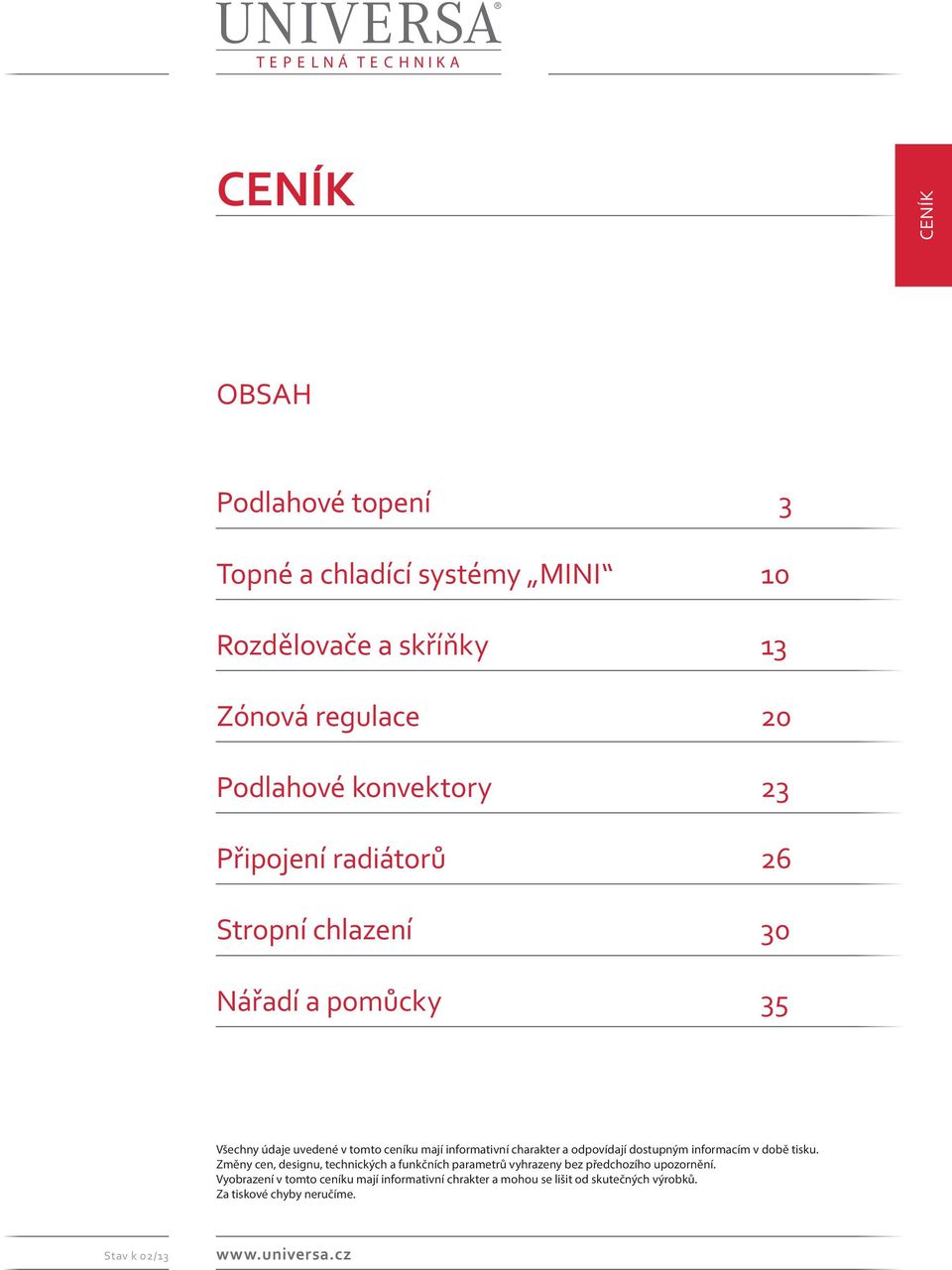

17 CENÍK CENÍK OBSAH Podlahové topení 3 Topné a chladící systémy MINI 10 Rozdělovače a skříňky 13 Zónová regulace 20 Podlahové konvektory 23 Připojení radiátorů 26 Stropní chlazení 30 Nářadí a pomůcky 35 Všechny údaje uvedené v tomto ceníku mají informativní charakter a odpovídají dostupným informacím v době tisku. Změny cen, designu, technických a funkčních parametrů vyhrazeny bez předchozího upozornění. Vyobrazení v tomto ceníku mají informativní chrakter a mohou se lišit od skutečných výrobků. Za tiskové chyby neručíme. Stav k 02/13

18 PODLAHOVÉ TOPENÍ m 240 m 360 m TRUBKA NIOXY 17x2,5 mm Barva modrá, čtyřvrstvá polybuthylenová trubka. Čtyřvrstvá konstrukce trubky s hliníkovou fólií zabraňující difúzi kyslíku je stabilní při vysokých teplotách, je polyfúzně svařitelná. Balení v kotoučích po 120, 240 a 360 m. bm/ 56,- CENÍK m 400 m TRUBKA SILVERNOX 16x2,2 mm Barva stříbrná, čtyřvrstvá polyethylenová trubka. Čtyřvrstvá konstrukce trubky s jádrem z PE-RT, s hliníkovou fólií zabraňující difúzi kyslíku je stabilní při vysokých teplotách, je polyfúzně svařitelná. Balení v kotoučích po 200 a 400 m. bm/ 42, m 200 m 400 m TRUBKA UNINOX 15x1,5 mm Barva modrá, dvouvrstvá polybuthylenová trubka. Dvouvrstvá konstrukce trubky s povrchovou vrstvou plastu zabraňující difúzi kyslíku je stabilní při vysokých teplotách, spojuje se mechanickými spojkami. Balení v kotoučích po 120, 200 a 400 m. bm/ 34, m 480 m TRUBKA UNINOX PE-RT 16x2,0 mm Barva červená, pětivrstvá polyethylenová trubka. Konstrukce trubky s jádrem z PE-RT s povrchovou vrstvou plastu zabraňující difúzi kyslíku je stabilní při vysokých teplotách, spojuje se mechanickými spojkami. Vhodná pro kombinaci s rozdělovači UNIVERSA řady 2010/16. Balení v kotoučích po 240 a 480 m. bm/ 24, m 400 m TRUBKA UNINOX PE-RT 18x2,0 mm Barva červená, pětivrstvá polyethylenová trubka. Konstrukce trubky s jádrem z PE-RT s povrchovou vrstvou plastu zabraňující difúzi kyslíku je stabilní při vysokých teplotách, spojuje se mechanickými spojkami. Balení v kotoučích po 200 a 400 m. bm/ 28, m 200 m TRUBKA RADIANOX 21x2,5 mm Barva bílá, čtyřvrstvá polybuthylenová trubka. Čtyřvrstvá konstrukce trubky s hliníkovou fólií zabraňující difúzi kyslíku je stabilní při vysokých teplotách, je polyfúzně svařitelná. Balení v kotoučích po 100 a 200 m. bm/ 62, m 400 m TRUBKA SILVERNOX 21x2,5 mm Barva stříbrná, čtyřvrstvá polyethylenová trubka. Čtyřvrstvá konstrukce trubky s jádrem z PE-RT, s hliníkovou fólií zabraňující difúzi kyslíku je stabilní při vysokých teplotách, je polyfúzně svařitelná. Balení v kotoučích po 200 a 400 m. bm/ 48,- Stav k 02/13 Strana 3 tel.: , info@universa.cz

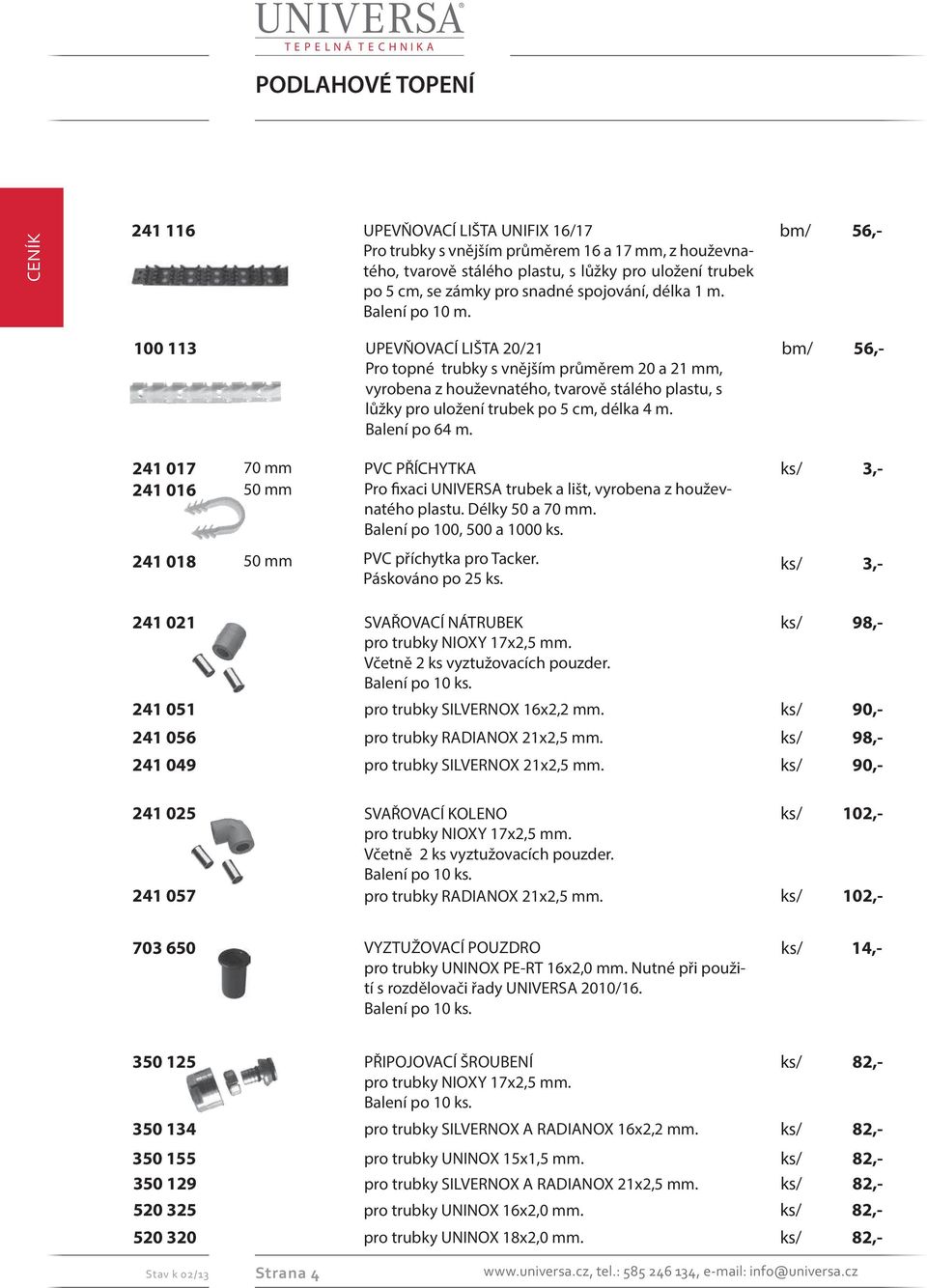

19 PODLAHOVÉ TOPENÍ CENÍK UPEVŇOVACÍ LIŠTA UNIFIX 16/17 Pro trubky s vnějším průměrem 16 a 17 mm, z houževnatého, tvarově stálého plastu, s lůžky pro uložení trubek po 5 cm, se zámky pro snadné spojování, délka 1 m. Balení po 10 m. bm/ 56, UPEVŇOVACÍ LIŠTA 20/21 Pro topné trubky s vnějším průměrem 20 a 21 mm, vyrobena z houževnatého, tvarově stálého plastu, s lůžky pro uložení trubek po 5 cm, délka 4 m. Balení po 64 m. bm/ 56, mm 50 mm PVC PŘÍCHYTKA Pro fixaci UNIVERSA trubek a lišt, vyrobena z houževnatého plastu. Délky 50 a 70 mm. Balení po 100, 500 a 1000 ks. ks/ 3, mm PVC příchytka pro Tacker. ks/ 3,- Páskováno po 25 ks SVAŘOVACÍ NÁTRUBEK ks/ 98,- pro trubky NIOXY 17x2,5 mm. Včetně 2 ks vyztužovacích pouzder. Balení po 10 ks pro trubky SILVERNOX 16x2,2 mm. ks/ 90, pro trubky RADIANOX 21x2,5 mm. ks/ 98, pro trubky SILVERNOX 21x2,5 mm. ks/ 90, SVAŘOVACÍ KOLENO ks/ 102,- pro trubky NIOXY 17x2,5 mm. Včetně 2 ks vyztužovacích pouzder. Balení po 10 ks pro trubky RADIANOX 21x2,5 mm. ks/ 102, VYZTUŽOVACÍ POUZDRO pro trubky UNINOX PE-RT 16x2,0 mm. Nutné při použití s rozdělovači řady UNIVERSA 2010/16. Balení po 10 ks. ks/ 14, PŘIPOJOVACÍ ŠROUBENÍ ks/ 82,- pro trubky NIOXY 17x2,5 mm. Balení po 10 ks pro trubky SILVERNOX A RADIANOX 16x2,2 mm. ks/ 82, pro trubky UNINOX 15x1,5 mm. ks/ 82, pro trubky SILVERNOX A RADIANOX 21x2,5 mm. ks/ 82, pro trubky UNINOX 16x2,0 mm. ks/ 82, pro trubky UNINOX 18x2,0 mm. ks/ 82,- Stav k 02/13 Strana 4 tel.: , info@universa.cz

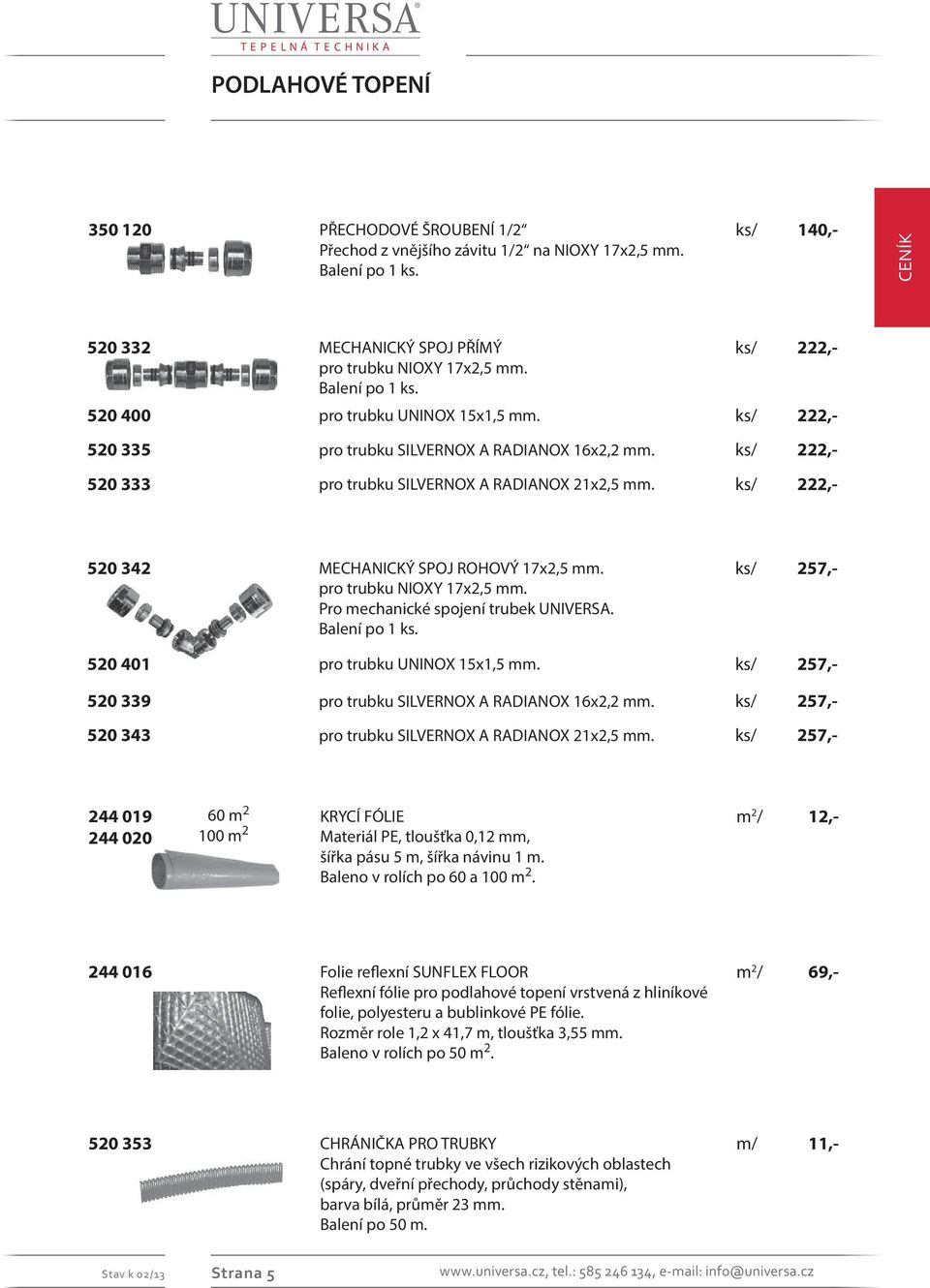

20 PODLAHOVÉ TOPENÍ PŘECHODOVÉ ŠROUBENÍ 1/2 ks/ 140,- Přechod z vnějšího závitu 1/2 na NIOXY 17x2,5 mm. Balení po 1 ks. CENÍK MECHANICKÝ SPOJ PŘÍMÝ ks/ 222,- pro trubku NIOXY 17x2,5 mm. Balení po 1 ks pro trubku UNINOX 15x1,5 mm. ks/ 222, pro trubku SILVERNOX A RADIANOX 16x2,2 mm. ks/ 222, pro trubku SILVERNOX A RADIANOX 21x2,5 mm. ks/ 222, MECHANICKÝ SPOJ ROHOVÝ 17x2,5 mm. pro trubku NIOXY 17x2,5 mm. Pro mechanické spojení trubek UNIVERSA. Balení po 1 ks. ks/ 257, pro trubku UNINOX 15x1,5 mm. ks/ 257, pro trubku SILVERNOX A RADIANOX 16x2,2 mm. ks/ 257, pro trubku SILVERNOX A RADIANOX 21x2,5 mm. ks/ 257, m m 2 KRYCÍ FÓLIE Materiál PE, tloušťka 0,12 mm, šířka pásu 5 m, šířka návinu 1 m. Baleno v rolích po 60 a 100 m 2. m 2 / 12, Folie reflexní SUNFLEX FLOOR Reflexní fólie pro podlahové topení vrstvená z hliníkové folie, polyesteru a bublinkové PE fólie. Rozměr role 1,2 x 41,7 m, tloušťka 3,55 mm. Baleno v rolích po 50 m 2. m 2 / 69, CHRÁNIČKA PRO TRUBKY Chrání topné trubky ve všech rizikových oblastech (spáry, dveřní přechody, průchody stěnami), barva bílá, průměr 23 mm. Balení po 50 m. m/ 11,- Stav k 02/13 Strana 5 tel.: , info@universa.cz

21 PODLAHOVÉ TOPENÍ CENÍK DILATAČNÍ PÁSKA bm/ 12,- Z PE pěny, tloušťka 8 mm, výška 150 mm. Balení v rolích po 50 m S folií pro překrytí izolace. bm/ 22, PLASTIFIKÁTOR Ke zvýšení pevnosti v ohybu a tahu cementové podlahy s instalovaným vytápěním. Dávkování: 0,3 l na 1m 2 betonové mazaniny výšky 70 mm. Balení 10 litrů. ks/ 720, ROLOVANÁ IZOLACE 33/30 Tepelně a zvukově izolační role PST tloušťky 33/30 mm. Povrch potažen kotvící tkaninou, která zajišťuje bezpečné uchycení trubek, požární třída E, zatížitelnost 6,5 kn/m 2, po straně opatřena samolepícím páskem a přesahem pro spojení pásů. Pro usnadnění pokládky trubek je kotvící tkanina potištěna rastrem s roztečí 50 mm. Balení v rolích 10,00 m 2 (1 000 x mm). m 2 / 169, SYSTÉMOVÁ IZOLAČNÍ DESKA 35/32TS Rozteč 50 mm, tl. izolace 30 mm, kašírovaná oranžovou PE fólií, rozměr 1000 x 500 x 55 mm. Balení 6,0 m 2 (12 ks). m 2 / SYSTÉMOVÁ IZOLAČNÍ DESKA TH30P Rozteč 75 mm, tl. izolace 30 mm, kašírovaná oranžovou PE fólií, rozměr 1200 x 600 x 55 mm. Balení 7,2 m 2 (10 ks). m 2 / 320,- 320, SYSTÉMOVÁ IZOLAČNÍ DESKA SD30N Rozteč 75 mm, tl. izolace 20 mm, rozměr 1200 x 600 x 50 mm. Balení 8,64 m 2 (12 ks). m 2 / 172, SYSTÉMOVÁ FIXAČNÍ FOLIE Rozteč 50 mm, rozměr 1400 x 800 x 1 mm. Pochůzná folie s fixačními výstupky pro trubky mm. Doporučený podklad - tepelná izolace dle projekčních podkladů. Balení 14,56 m 2 (13 ks). m 2 / 236,- 4 Stav k 02/13 Strana 6 tel.: , info@universa.cz

22 PODLAHOVÉ TOPENÍ - SUCHÁ MONTÁŽ m TRUBKA RADIANOX 14x2 mm bm/ 41, m Barva bílá, čtyřvrstvá polybuthylenová trubka vyráběná se zárukou kvality a kontrolovaná SKZ-TGM-MPA. Čtyřvrstvá konstrukce trubky s hliníkovou fólií zabraňující difúzi kyslíku je stabilní při vysokých teplotách, je polyfúzně svařitelná. Balení v kotoučích po 200 a 400 m. CENÍK SYSTÉMOVÁ DESKA PRO SUCHOU MONTÁŽ Jakost EPS-P WD/WS 035 B2 25, pro uložení tepelně vodivých plechů a topných trubek s průměrem 14x2 mm, pokládka trubek do meandru nebo šnekovitě, montážní rozteč 125 mm, tl. izolace 10 mm, rozměr desky 1019 x 644 x 25 mm. Balení 13,125 m 2 (21 ks). ks/ 147, TEPELNĚ VODIVÝ PLECH PŘÍMÝ Pozinkovaný ocelový plech, rozměr 750x120x0,5 mm, každých 100 mm rozlamovací perforace pro snadné přizpůsobení délky, určený pro uchycení a přenos tepla trubky RADIANOX 14x2 mm. Balení po 50 ks (37,5 m). ks/ 87, TEPELNĚ VODIVÝ PLECH OBLOUKOVÝ Pozinkovaný ocelový plech pro uchycení a přenos tepla trubky RADIANOX 14x2 mm v obloucích. Balení po 25 ks. ks/ 110, PŘIPOJOVACÍ ŠROUBENÍ ks/ 82,- pro trubky RADIANOX 14x2 mm. Balení po 10 ks MECHANICKÝ SPOJ PŘÍMÝ ks/ 222,- pro trubku RADIANOX 14x2 mm. Balení po 1 ks. Stav k 02/13 Strana 7 tel.: , info@universa.cz

23 PODLAHOVÉ TOPENÍ UNIVERSA PODLAHOVÉ TOPENÍ - Spotřeba materiálu CENÍK rozteč trubek 30 / / /15 25 / 5 5 / 25 / mm 250 mm 200 mm 150 mm 100 mm množství množství množství množství množství cena cena cena cena cena topná trubka UNIVERSA NIOXY 17x2,5 SILVERNOX 16x2,2 UNINOX 15x1,5 UNINOX PE-RT 18x2 UNINOX PE-RT 16x2 Upevňovací lišta PVC příchytky PE fólie Dilatační pás Celkem: NIOXY 17x2,5 SILVERNOX 16x2,2 UNINOX 15x1,5 UNINOX PE-RT 18x2 UNINOX PE-RT 16x2 3,6 bm/m bm/m ks/m m 2 /m bm/m ,4 bm/m bm/m ks/m m 2 /m bm/m ,5 bm/m bm/m ks/m m 2 /m bm/m ,6 bm/m bm/m ks/m m 2 /m bm/m V tabulce je uvedena cena materiálu bez DPH na 1 m 2 podlahového topení. V tabulce není zakalkulována cena rozdělovačů, skříněk rozdělovačů, tepelné izolace, montáže a betonové mazaniny (popř. lité podlahy) MONTÁŽNÍ MODULY - UNIVERSA PODLAHOVÉ TOPENÍ 10,0 bm/m bm/m ks/m m 2 /m bm/m Stav k 02/13 Strana 8 tel.: , info@universa.cz

24 STĚNOVÉ TOPENÍ m m TRUBKA RADIANOX 14x2 mm Barva bílá, čtyřvrstvá polybuthylenová trubka vyráběná se zárukou kvality a kontrolovaná SKZ-TGM-MPA. Čtyřvrstvá konstrukce trubky s hliníkovou fólií zabraňující difúzi kyslíku je stabilní při vysokých teplotách, je polyfúzně svařitelná. Balení v kotoučích po 200 a 400 m. bm/ 41,- CENÍK UPEVŇOVACÍ LIŠTA Pro trubky RADIANOX 14x2 mm, vyrobena z houževnatého, tvarově stálého plastu, s vysekanými lůžky pro uložení trubek po 5 cm. Lišta se pokládá s rozestupem cca po 70 cm. Délka lišty 2,5 m. Balení po 40 m. bm/ 56, HMOŽDINKOVÝ HÁČEK 8x60 mm Z houževnatého plastu pro přímé vložení do vyvrtaného otvoru Ø 8 mm, délka 60 mm. Balení 25 ks. ks/ 10, DVOJITÝ HMOŽDINKOVÝ HÁČEK 8x60 mm Z houževnatého plastu pro přímé vložení do vyvrtaného otvoru Ø 8 mm, délka 60 mm. Balení 50 ks. ks/ 12, PŘIPOJOVACÍ ŠROUBENÍ ks/ 82,- pro trubku RADIANOX 14x2 mm. Balení 10 ks MECHANICKÝ SPOJ PŘÍMÝ ks/ 222,- pro trubku RADIANOX 14x2 mm. Balení po 1 ks. Stav k 02/13 Strana 9 tel.: , info@universa.cz

25 TOPNÉ A CHLADÍCÍ SYSTÉMY MINI CENÍK x600 mm 1000x600 mm 2000x300 mm TOPNÁ ROHOŽ UNITOP POD OMÍTKU Chladicí a topný registr, určený k instalaci pod omítku. Registry jsou vyráběny v libovolných rozměrech dle požadavku zákazníka. Použitá trubka: UNITOP PE-RT 8x1 mm, chráněná proti difuzi kyslíku (dle DIN 4726). Standardní délka přívodu: 1,2 m. Výkon: cca 75 W/m 2 při 16/19/26 C. m 2 / 780, x2000 mm 1250x1000 mm 625x2000 mm 625x1000 mm SÁDROKARTONOVÁ DESKA UNITOP Chladicí a topný registr instalovaný v sádrokartonové desce tl. 12,5 mm. Pro bezpečnou montáž je přesná poloha trubky sádrokartonu překreslena na pohledovou stranu desky. m 2 / 1 950,- Speciální rozměry na objednávku. Použitá trubka: UNITOP PE-RT 8x1 mm, chráněná proti difuzi kyslíku (dle DIN 4726). Standardní délka přívodu: 1,2 m. Výkon: cca 65 W/m 2 při 16/19/26 C. Za atypické provedení s vynecháním trubek pro instalaci zapuštěných světel, vyústek a jiných zařízení je účtován příplatek 200,- Kč/m TRUBKA UNITOP PE-RT 16x1,8 mm Vysoce bezpečná trubka chráněná proti difúzi kyslíku (podle DIN 4726). Balení 60 m v tyčích po 3 m. bm/ 39, TRUBKA UNITOP PE-RT 8x1 mm Vysoce bezpečná trubka chráněná proti difúzi kyslíku (podle DIN 4726). Balení 2300 m na cívce (cívka není zahrnuta v ceně). bm/ 17, PŘIPOJOVACÍ ŠROUBENÍ ks/ 82,- Pro trubku UNITOP 16x1,8 mm. Balení po 10 ks HMOŽDINKOVÝ HÁČEK 8x60 mm Z houževnatého plastu pro přímé vložení do vyvrtaného otvoru Ø 8 mm, délka 60 mm. Balení 25 ks. ks/ 10, DVOJITÝ HMOŽDINKOVÝ HÁČEK 8x60 mm Z houževnatého plastu pro přímé vložení do vyvrtaného otvoru Ø 8 mm, délka 60 mm. Balení 50 ks. ks/ 12,- Stav k 02/13 Strana 10 tel.: , info@universa.cz

26 TOPNÉ A CHLADÍCÍ SYSTÉMY MINI UPEVŇOVACÍ LIŠTA UNIFIX 16/17 Pro trubky s vnějším průměrem 16 a 17 mm, z houževnatého, tvarově stálého plastu, s lůžky pro uložení trubek po 5 cm, se zámky pro snadné spojování, délka 1 m. Balení po 10 m. bm/ 56,- CENÍK UNITOP VODICÍ PRVEK FE-KD-200 Pro vedení trubek UNITOP 8x1 mm v kovových stropních kazetách a pod omítkou, délka 208 mm. Balení 10 ks. ks/ 20, UNITOP VODICÍ PRVEK FE-KD-300 Pro vedení trubek UNITOP 8x1 mm v kovových stropních kazetách a pod omítkou, délka 308 mm. Balení 10 ks. ks/ 24, UNITOP VODICÍ PRVEK FE-KD-600 M Pro průběžné vedení trubek UNITOP 8x1 mm v kovových stropních kazetách a pod omítkou, délka 613 mm. Balení 10 ks. ks/ 32, UNITOP SPOJKA 16 mm Pro spojení trubek 16x1,8 mm. Včetně příslušných vyztužovacích pouzder. Balení 10 ks. ks/ 88, UNITOP KOLENO 16 mm ks/ 114,- Koleno pro rychlé spojení trubek UNITOP PE-RT 16x1,8 mm. Včetně příslušných vyztužovacích pouzder. Balení 10 ks UNITOP DVOJITÝ T KUS Pro rychlé spojení trubek UNITOP 16x1,8 mm a připojení chladicího a topného registru UNIVERSA UNITOP. Včetně příslušných vyztužovacích pouzder. Balení 10 ks. ks/ 256, UNITOP DVOJITÝ T KUS Pro rychlé ukončení trubky UNITOP 16x1,8 mm a připojení chladicího a topného registru UNIVERSA UNITOP. Včetně příslušných vyztužovacích pouzder. Balení 10 ks. ks/ 228, UNITOP T KUS Pro rychlé spojení trubek UNITOP 16x1,8 mm a připojení chladicího a topného registru UNIVERSA UNITOP. Včetně příslušných vyztužovacích pouzder. Balení 10 ks. ks/ 195,- Stav k 02/13 Strana 11 tel.: , info@universa.cz

27 TOPNÉ A CHLADÍCÍ SYSTÉMY MINI CENÍK UNITOP REUKCE 16-8 mm Redukce pro připojení trubky UNITOP 8x1 mm do vývodu tvarovky UNITOP 16 mm, včetně vyztužovacího pouzdra pro trubku UNITOP 8x1 mm. Balení 10 ks. ks/ 76, UNITOP PŘECHOD 16-1/2 VNĚJŠÍ ZÁVIT Přechod z trubky UNITOP PE-RT 16x1,8 mm na vnější závit 1/2, včetně příslušného vyztužovacího pouzdra. Balení 10 ks. ks/ 159, UNITOP T-KUS 8 mm Pro spojení trubek UNITOP 8x1 mm. Včetně příslušných vyztužovacích pouzder. Balení 10 ks. ks/ 103, UNITOP SPOJKA PŘÍMÁ 8 mm Pro spojení trubek UNITOP 8x1 mm. Včetně příslušných vyztužovacích pouzder. Balení 10 ks. ks/ 73, UNITOP ZÁTKA 16 mm ks/ 17,- Pro zaslepení tvarovek UNITOP 16x1,8 mm. Balení 10 ks UNITOP ZÁTKA 8 mm ks/ 38,- Pro zaslepení tvarovek UNITOP 8x1 mm. Balení 10 ks UNITOP SOJKA VNITŘNÍ 16 mm Pro trubku UNITOP 16 x 1,8 mm. Balení 10 ks. ks/ 6, UNIVERSA UNITOP VYZTUŽOVACÍ POUZDRO 8 ks/ 6,- Pro trubku UNITOP 8x1 mm Pro trubku UNITOP 16x1,8 mm. ks/ 16, MAZACÍ TUK PRO O-KROUŽKY Pro usnadnění montáže připojovacích šroubení, spojovacích tvarovek UNITOP a dalších, zdravotně nezávadný, vhodný i pro potravinářství. ks/ 290,- Stav k 02/13 Strana 12 tel.: , info@universa.cz

28 ROZDĚLOVAČE A SKŘÍŇKY ROZDĚLOVAČ UNIMULTI VARIANTA I Pro podlahové a stěnové topení, s odděleným tělesem rozdělovače a sběrače, vyroben z tepelněizolačního plastu. Modulová konstrukce umožňuje dodatečné rozšíření rozdělovače pro větší počet okruhů, těleso rozdělovače je opatřeno uzavíracími ventily, které je možno bez vypuštění systému dovybavit termopohony ovládanými termostaty, těleso na zpátečce je opatřeno regulačními průtokoměry. Průtokové množství lze nastavit pro každý topný okruh zvlášť, přičemž aktuální průtok v l/min je permanentně zobrazován. Sestava obsahuje odvzdušňovací, napouštěcí a vypouštěcí ventily, popisovací štítky, zvukově izolované upevňovací konzole, připojovací vnější závit 6/4 pro obvyklá šroubení čerpadel (čerpadla nejsou předmětem dodávky). Připojovací kulové uzávěry a šroubení odpovídající příslušnému rozměru trubek lze objednat jako příslušenství. CENÍK okruhový 3 okruhový 4 okruhový 5 okruhový 6 okruhový 7 okruhový 8 okruhový 9 okruhový 10 okruhový 11 okruhový 12 okruhový ks/ ks/ ks/ ks/ ks/ ks/ ks/ ks/ ks/ ks/ ks/ 3 440, , , , , , , , , , ,- ROZDĚLOVAČ UNIMULTI VARIANTA II Pro připojení radiátorů, s odděleným tělesem rozdělovače a sběrače, vyroben z tepelněizolačního plastu. Modulová konstrukce umožňuje dodatečné rozšíření rozdělovače pro větší počet okruhů, těleso rozdělovače je opatřeno uzavíracími ventily, které je možno bez vypuštění systému dovybavit termopohony ovládanými termostaty, těleso na zpátečce je opatřeno uzavíracími ventily. Sestava obsahuje odvzdušňovací, napouštěcí a vypouštěcí ventily, popisovací štítky, zvukově izolované upevňovací konzole, připojovací vnější závit 6/4 pro obvyklá šroubení čerpadel (čerpadla nejsou předmětem dodávky). Připojovací kulové uzávěry a šroubení odpovídající příslušnému rozměru trubek lze objednat jako příslušenství okruhový 3 okruhový 4 okruhový 5 okruhový 6 okruhový 7 okruhový 8 okruhový 9 okruhový 10 okruhový 11 okruhový 12 okruhový Stav k 02/13 Strana 13 tel.: , info@universa.cz ks/ ks/ ks/ ks/ ks/ ks/ ks/ ks/ ks/ ks/ ks/ 2 880, , , , , , , , , , ,-

29 ROZDĚLOVAČE A SKŘÍŇKY CENÍK ROZDĚLOVAČ 2010 Pro podlahové a stěnové topení, s odděleným tělesem rozdělovače a sběrače, vyroben z tepelněizolačního plastu. Modulová konstrukce umožňuje dodatečné rozšíření rozdělovače pro větší počet okruhů, těleso rozdělovače je opatřeno uzavíracími ventily, které je možno bez vypuštění systému dovybavit termopohony ovládanými termostaty, těleso na zpátečce je opatřeno regulačními průtokoměry. Průtokové množství lze nastavit pro každý topný okruh zvlášť, přičemž aktuální průtok v l/min je permanentně zobrazován. Sestava obsahuje odvzdušňovací, napouštěcí a vypouštěcí ventily, popisovací štítky, zvukově izolované upevňovací konzole, připojovací vnější závit 6/4 pro obvyklá šroubení čerpadel (čerpadla nejsou předmětem dodávky). Připojovací kulové uzávěry a šroubení odpovídající příslušnému rozměru trubek lze objednat jako příslušenství. 2 okruhový 3 okruhový 4 okruhový 5 okruhový 6 okruhový 7 okruhový 8 okruhový 9 okruhový 10 okruhový 11 okruhový 12 okruhový ks/ ks/ ks/ ks/ ks/ ks/ ks/ ks/ ks/ ks/ ks/ 2 030, , , , , , , , , , , ROZDĚLOVAČ 2010/16 Pro podlahové topení s trubkou UNINOX PE-RT 16x2 mm. Připojení trubky k rozdělovači systémem PUSCH-IN (POZOR - nutno použít vyztužovací pouzdro, artikl č ). Modulová konstrukce umožňuje dodatečné rozšíření rozdělovače pro větší počet okruhů, těleso rozdělovače je opatřeno uzavíracími ventily, které je možno bez vypuštění systému dovybavit termopohony ovládanými termostaty, těleso na zpátečce je opatřeno regulačními průtokoměry. Průtokové množství lze nastavit pro každý topný okruh zvlášť, přičemž aktuální průtok v l/min je permanentně zobrazován. Sestava obsahuje odvzdušňovací, napouštěcí a vypouštěcí ventily, popisovací štítky, zvukově izolované upevňovací konzole, připojovací vnější závit 6/4 pro obvyklá šroubení čerpadel (čerpadla nejsou předmětem dodávky). Připojovací kulové uzávěry lze objednat jako příslušenství. 2 okruhový 3 okruhový 4 okruhový 5 okruhový 6 okruhový 7 okruhový 8 okruhový 9 okruhový 10 okruhový 11 okruhový 12 okruhový Stav k 02/13 Strana 14 tel.: , info@universa.cz ks/ ks/ ks/ ks/ ks/ ks/ ks/ ks/ ks/ ks/ ks/ 2 295, , , , , , , , , , ,-

30 ROZDĚLOVAČE A SKŘÍŇKY SMĚŠOVACÍ SESTAVA S ČERPADLEM UPS ks/ nově s energeticky Slouží pro integraci nízkoteplotního podlahového topení úsporným UNIVERSA do stávajícího vysokoteplotního radiátorového rozvodu. Teplota na přívodu je stanicí upravována na cena na čerpadlem, vyžádání teplotu vhodnou pro podlahové vytápění. Lokální regulační stanice se skládá třícestného směšovacího ventilu s vestavěným čidlem, čerpadla které nezávisle na centrálním čerpadle zajišťuje správné oběhové množství vody v topných okruzích, teploměru a 2 kusů kulových uzávěrů. nově s Doporučená čerpadla jsou UPS a UPS 25-60, rozteč energeticky 130 mm. Sestava je kontrukčně řešena pro všechny řady úsporným rozdělovačů UNIVERSA. čerpadlem, cena na SMĚŠOVACÍ SESTAVA S ČERPADLEM UPS ks/ vyžádání SMĚŠOVACÍ SESTAVA BEZ ČERPADLA ks/ 5 620,- CENÍK BYPASS ROZDĚLOVAČE ks/ 338,- Slouží pro ošetření čerpadla směšovací sestavy při uzavírání jednotlivých okruhů rozdělovače regulací s termopohony HAVARIJNÍ TERMOSTAT Je volitelným doplňkem směšovací sestavy. Chrání systém podlahového topení před příliš vysokou teplotou vstupní topné vody. ks/ 616, KULOVÝ VENTIL 1-6/4 S MATICÍ Mosazný, rozměr 1 x 6/4, pro ROZDĚLOVAČ UNIMULTI, s převlečnou maticí a těsněním, stavební délka 46 mm. Balení 2 ks. ks/ 285, PRŮTOKOMĚR TOPNÝCH OKRUHŮ pro rozdělovače UNIVERSA Rozsah regulace 0,6-2,4 l/min. ks/ 305, Rozsah regulace 1,0-4,0 l/min. ks/ 305, Rozsah regulace 2,0-8,0 l/min. ks/ 305, VLOŽKA VENTILU ROZDĚLOVAČE ks/ 182,- pro rozdělovače UNIVERSA UZAVÍRACÍ ŠROUBENÍ ROZDĚLOVAČE ks/ 130,- pro rozdělovače UNIVERSA NAPOUŠTĚCÍ/VYPOUŠTĚCÍ VENTIL ks/ 228,- pro rozdělovače UNIVERSA ODVZDUŠŇOVACÍ VENTIL ks/ 83,- pro rozdělovače UNIVERSA RUČNÍ HLAVICE K VENTILU ROZDĚLOVAČE ks/ 66,- pro rozdělovače UNIVERSA Stav k 02/13 Strana 15 tel.: , info@universa.cz

31 ROZDĚLOVAČE A SKŘÍŇKY CENÍK VÝVODOVÝ MODUL ROZDĚLOVAČE UNIMULTI ks/ 1 155,- S PRŮTOKOMĚRY 2 okruhy s průtokoměry, včetně spony v barvě modré VÝVODOVÝ MODUL ROZDĚLOVAČE UNIMULTI ks/ 1 662,- S PRŮTOKOMĚRY 3 okruhy s průtokoměry, včetně spony v barvě modré VÝVODOVÝ MODUL ROZDĚLOVAČE UNIMULTI S VENTILY 2 okruhy s vložkou ventilu s možností osazení termopohonem, včetně spony v barvě červené. ks/ 950, VÝVODOVÝ MODUL ROZDĚLOVAČE UNIMULTI S VENTILY 3 okruhy s vložkou ventilu s možností osazení termopohonem, včetně spony v barvě červené. ks/ 1 355, VÝVODOVÝ MODUL ROZDĚLOVAČE UNIMULTI S UZAVÍRÁNÍM 2 okruhy s uzavíracím šroubením, včetně spon v barvě červené a modré. ks/ 640, VÝVODOVÝ MODUL ROZDĚLOVAČE UNIMULTI S UZAVÍRÁNÍM 3 okruhy s uzavíracím šroubením, včetně spon v barvě červené a modré. ks/ 887, PŘIPOJOVACÍ DÍL ROZDĚLOVAČE UNIMULTI ks/ 462,- pro rozdělovač UNIVERSA UNIMULTI SPONA ROZDĚLOVAČE ks/ 9,- pro rozdělovač UNIVERSA UNIMULTI Barva červená nebo modrá KONCOVÝ DÍL ROZDĚLOVAČE UNIMULTI ks/ 105,- pro rozdělovač UNIVERSA UNIMULTI Včetně spon v barvě červené a modré KONZOLA ROZDĚLOVAČE UNIVERSA UNIMULTI ks/ 180,- Pro montáž na stěnu nebo do skříňky, zvukověizolační konstrukce. Stav k 02/13 Strana 16 tel.: , info@universa.cz

32 ROZDĚLOVAČE A SKŘÍŇKY ROZDĚLOVAČ 2010/10 Pro připojení radiátorů, s odděleným tělesem rozdělovače a sběrače, vyroben z tepelněizolačního plastu. Modulová konstrukce umožňující dodatečné rozšíření rozdělovače pro větší počet okruhů, tepelná odolnost do 80 C, těleso rozdělovače a sběrače bez možnosti regulace a uzavření. Sestava obsahuje odvzdušnění, popisovací štítky, zvukově izolované upevňovací konzole, připojovací vnější závit 6/4 pro obvyklá šroubení čerpadel (šroubení nejsou předmětem dodávky). Umožňuje dodatečné dovybavení ventily, uzávěry nebo průtokoměry. Při dovybavení ventily možnost dodatečného doplnění zónové regulace. Připojovací kulový uzávěr a šroubení odpovídající příslušnému rozměru trubek lze objednat jako příslušenství. CENÍK okruhy 3 okruhy 4 okruhy 5 okruhů 6 okruhů 7 okruhů 8 okruhů 9 okruhů 10 okruhů 11 okruhů 12 okruhů ks/ ks/ ks/ ks/ ks/ ks/ ks/ ks/ ks/ ks/ ks/ 1 220, , , , , , , , , , , MODUL ROZDĚLOVAČE 2010 S HLAVICÍ ks/ 402,- Pro rozšíření rozdělovače 2010 Balení 1 kus MODUL ROZDĚLOVAČE 2010 S PRŮTOKOMĚREM ks/ 498,- Pro rozšíření rozdělovače 2010 Balení 1 kus MODUL ROZDĚLOVAČE 2010 S UZAVÍRACÍM ŠROUBENÍM ks/ 312,- Pro rozšíření rozdělovače 2010 Balení 1 kus. Stav k 02/13 Strana 17 tel.: , info@universa.cz

33 ROZDĚLOVAČE A SKŘÍŇKY CENÍK MODUL ROZDĚLOVAČE 2010 SE ZÁTKOU ks/ 240,- Pro rozšíření rozdělovače 2010/10 Balení 1 kus MODUL ROZDĚLOVAČE 2010/16 S HLAVICÍ ks/ 459,- Pro rozšíření rozdělovače 2010/16 Balení 1 kus MODUL ROZDĚLOVAČE 2010/16 S PRŮTOKOMĚREM ks/ 549,- Pro rozšíření rozdělovače 2010/16 Balení 1 kus MODUL ROZDĚLOVAČE 2010/16 S UZAVÍRACÍM ŠROUBENÍM ks/ 352,- Pro rozšíření rozdělovače 2010/16 Balení 1 kus PŘIPOJOVACÍ MODUL ROZDĚLOVAČE ks/ 88,- Pro rozdělovače 2010, 2010/10 A 2010/16 Balení 1 kus KONCOVÝ MODUL ROZDĚLOVAČE Pro rozdělovače 2010, 2010/10 A 2010/16, bez odvzdušňovacího a vypouštěcího ventilu. Balení 1 kus. ks/ 125, KONZOLA ROZDĚLOVAČE Pro rozdělovače 2010, 2010/10 A 2010/16, vč. upevňovací sady Balení 1 kus. ks/ 180,- Stav k 02/13 Strana 18 tel.: , info@universa.cz

34 ROZDĚLOVAČE A SKŘÍŇKY SKŘÍŇKA ROZDĚLOVAČE POD OMÍTKU S LAKOVANOU LIŠTOU Skříňka pro zabudování do stěny z ocelového plechu tl. 1,0 mm, povrchová úprava práškovou barvou, barva bílá RAL Hloubka nastavitelná od 100 do 180 mm, odnímatelná čelní dvířka včetně rámu. Výsuvná podlahová lakovaná lišta pro snadnou montáž trubek, možnost výškového nastavení skříňky pomocí stavěcích nožek. Po obou stranách připravené vylamovací otvory pro přívodní a vratné potrubí. Skříňka je uzpůsobena pro rychlou a snadnou montáž rozdělovače UNIVERSA. CENÍK Typ 4 stavební délka = 500 mm (do 4 okruhů) Typ 8 stavební délka = 700 mm (do 8 okruhů) Typ 11 stavební délka = 900 mm (do 11 okruhů) Typ 12 stavební délka = 1200 mm (do 12 okruhů) ks/ ks/ ks/ ks/ 2 260, , , , SKŘÍŇKA ROZDĚLOVAČE POD OMÍTKU S OMÍTACÍ LIŠTOU Skříňka pro zabudování do stěny z ocelového plechu tl. 1,0 mm, povrchová úprava práškovou barvou, barva bílá RAL Hloubka nastavitelná od 100 do 180 mm, odnímatelná čelní dvířka včetně rámu. Výklopná podlahová omítací lišta pro snadnou montáž trubek, možnost výškového nastavení skříňky pomocí stavěcích nožek. Po obou stranách připravené vylamovací otvory pro přívodní a vratné potrubí. Skříňka je uzpůsobena pro rychlou a snadnou montáž rozdělovače UNIVERSA. Typ 4 stavební délka = 500 mm (do 4 okruhů) Typ 8 stavební délka = 700 mm (do 8 okruhů) Typ 11 stavební délka = 900 mm (do 11 okruhů) Typ 12 stavební délka = 1200 mm (do 12 okruhů) ks/ ks/ ks/ ks/ 2 260, , , ,- SKŘÍŇKA ROZDĚLOVAČE PRO UMÍSTĚNÍ NA STĚNU Skříňka pro umístění na stěnu, s čistými pohledovými liniemi, vyrobena z ocelového plechu tl. 1,0 mm, povrchová úprava práškovou barvou, barva bílá RAL Hloubka 130 mm, odnímatelná čelní dvířka. Odnímatelná podlahová lakovaná lišta pro snadnou montáž trubek, možnost výškového nastavení skříňky pomocí stavěcích nožek. Skříňka je uzpůsobena pro rychlou a snadnou montáž rozdělovače UNIVERSA Typ 4 stavební délka Typ 8 stavební délka Typ 11 stavební délka = 500 mm (do 4 okruhů) = 700 mm (do 8 okruhů) = 900 mm (do 12 okruhů) ks/ ks/ ks/ 2 260, , ,- Stav k 02/13 Strana 19 tel.: , info@universa.cz

35 ZÓNOVÁ REGULACE CENÍK TERMOPOHON RA 57 TOPDRIVE V Pro regulaci jednotlivých místností, vhodný pro osazení na ROZDĚLOVAČE UNIVERSA, montáž lze provést bez vypouštění soustavy. Stavební výška 70 mm, s přívodním kabelem délky 0,6 m. Bez proudu uzavřený, ovládání prostřednictvím PROSTOROVÉHO TERMOSTATU UNIVERSA 230 V, 2,5 W, příkon max. 26 ma. Na vyžádání lze dodat také typ 24 V (kat. číslo ). ks/ 740, PROSTOROVÝ TERMOSTAT Prostorový termostat s tepelnou zpětnou vazbou, vhodný pro ovládání TERMOPOHONŮ UNIVERSA 230 V. Spínací výkon 10 A při 230 V, rozsah spínání 5-30 C. ks/ 740, PROGRAMOVATELNÝ PROSTOROVÝ TERMOSTAT Prostorový termostat s týdenním programem, denní a noční teplota nastavitelná samostatně v rozmezí 5-30 C, záloha chodu, vhodný pro ovládání TERMOPOHONŮ UNIVERSA 230 V. Spínací výkon 8 A, 230 V. ks/ 1 984, SBĚRNICE UZR kanálový modul zónové regulace UNIVERSA. Je základním stavebním prvkem zónové regulace. Zpracovává pokyny z prostorových termostatů a ovládá jednotlivé topné okruhy pomocí termopohonů. Obsahuje napájení, propojení pohonů a termostatů, signalizaci stavu a čerpadlový modul. Provozní napětí 230 V, 50/60 Hz, barva šedá, rozměry 135 x 90 x 40 mm. ks/ 1 224, SBĚRNICE UZR 24-4 ks/ 1 249,- Provozní napětí 24 V, 50/60 Hz, jinak shodné s ROZŠIŘOVACÍ MODUL SBĚRNICE URM kanálový rozšiřovací modul zónové regulace UZR pro pohony 230V. Provozní napětí 230 V, 50/60 Hz, barva šedá, rozměry 90 x 90 x 40 mm. ks/ 914, ROZŠIŘOVACÍ MODUL SBĚRNICE URM 24-2 ks/ 938,- Provozní napětí 24V, 50/60 Hz, jinak shodné s Stav k 02/13 Strana 20 tel.: , info@universa.cz

36 ZÓNOVÁ REGULACE BEZDRÁTOVÝ PROSTOROVÝ TERMOSTAT RT-RF S KOLEČKEM Bezdrátový prostorový termostat pro nepřímé ovládání termopohonů v systémech vytápění a chlazení. Signál radiově přenášen frekvencí 868 MHz. Každý termostat má svůj jedinečný odlišovací kódovaný signál. Ovládací prvek s integrovaným seřizovacím zařízením na korekci aktuální teploty. ks/ 1 810,- CENÍK Napájecí napětí: 2 x 3V (2 ks baterie CR 2430) Rozsah regulace: 5-30 C Signál: 868 MHz, < 10 mw Teplotní čidlo: NTC 100 K Rozměr / barva: 80 x 80 x 31 mm / RAL BEZDRÁTOVÝ PROSTOROVÝ TERMOSTAT RT-RFD S DISPLEJEM Bezdrátový prostorový termostat s digitálním displejem pro nepřímé ovládání termopohonů v systémech vytápění a chlazení. Signál radiově přenášen frekvencí 868 MHz. Každý termostat má svůj jedinečný odlišovací kódovaný signál. Přepínač provozních režimů pro normální a tlumený provoz. Další uživatelská nastavení možná pomocí menu systémových parametrů. ks/ 2 368,- Napájecí napětí: 2 x 3V (2 ks baterie CR 2430) Rozsah regulace: 5-30 C Signál: 868 MHz, < 10 mw Teplotní čidlo: NTC 100 K Rozměr / barva: 80 x 80 x 31 mm / RAL BEZDRÁTOVÝ PROSTOROVÝ TERMOSTAT RT-RFWP S TÝDENNÍM PROGRAMEM Bezdrátový prostorový termostat s digitálním displejem pro nepřímé ovládání termopohonů v systémech vytápění a chlazení. Signál radiově přenášen frekvencí 868 MHz. Každý termostat má svůj jedinečný odlišovací kódovaný signál. Přepínač provozních režimů pro normální, tlumený a automatický provoz v časových intervalech. Možnost denního a týdenního programování a nastavení režimu dovolené, protizámrzné funkce a uzamknutí tlačítek. Další uživatelská nastavení možná pomocí menu systémových parametrů. ks/ 3 370,- Napájecí napětí: 3 x 1,5V (3 ks baterie LR6 AA) Rozsah regulace: 5-30 C Signál: 868 MHz, < 10 mw Teplotní čidlo: NTC 100 K Rozměr / barva: 86 x 125 x 32 mm / RAL 9010 Stav k 02/13 Strana 21 tel.: , info@universa.cz

37 ZÓNOVÁ REGULACE CENÍK BEZDRÁTOVÝ PŘIJÍMAČ RT-RFK JEDNOKANÁLOVÝ Jednokanálový přijímač signálu bezdrátového termostatu pro přímé ovládání termopohonů v systémech vytápění a chlazení. Signál radiově přenášen frekvencí 868 MHz. Přijímač je možno kombinovat s termostaty RT-RF ( ), RT-RFD ( ) a RT-RFWP ( ). Provozní režim zón indikován LED kontrolkami. ks/ 1 852,- Napájecí napětí: 230 VAC / 50Hz Počet zón: 1 Spínací výkon: 12 A, max. 250 VAC Signál: 868 MHz, < 10 mw Rozměr / barva: 170 x 50 x 28 mm / RAL BEZDRÁTOVÝ PŘIJÍMAČ MASTER/TIMER RF 6TI-KANÁLOVÝ S TÝDENNÍM PROGRAMEM Propojovací modul s přijímačovou jednotkou TIMER-RF pro propojení termopohonů a bezdrátových prostorových termostatů. Modulární konstrukce umožňuje zvýšení počtu zón rozšířením o modul SB-RF ( ). Provozní režim zón indikován LED kontrolkami. Dva oddělené integrační výstupy na modulu MASTER pro spínaní oběhového čerpadla. Časové programovací funkce pro jednotlivé zóny s devíti fixními a dvěma uživatelskými programy. Digitální displej s indikací programu, času a funkcí. Možnost přímé montáže na zeď nebo na DIN lištu. ks/ 6 458,- Napájecí napětí: 230 VAC / 50Hz Počet zón: 6 (max. 4 pohony na zónu) Spínací výkon / kanál: 5 A, max. 250 VAC Přepínací výstup: 2 x, integrační pro čerpadlo, max. 8 A Max. počet pohonů : 24 x 230 VAC Signál: 868 MHz, < 10 mw Rozměr / barva: 88 x 225 x 58 mm / RAL KANÁLOVÝ ROZŠIŘOVACÍ MODUL SB-RF PRO MASTER/TIMER RF Dodatečný propojovací modul se zásuvkovým konektorem pro zvýšení počtu propojených termopohonů rozšířením modulu MASTER/TIMER-RF. Přiřazení pohonů prostřednictvím modulu TIMER. Možnost přímé montáže na zeď nebo na DIN lištu. Provozní režim zón indikován LED kontrolkami. ks/ 1 890,- Napájecí napětí: 230 VAC / 50Hz Počet zón: 4 (max. 4 pohony na zónu) Spínací výkon / kanál: 5 A, max. 250 VAC Max. počet pohonů: 16 x 230 VAC Signál: 868 MHz, < 10 mw Rozměr / barva: 88 x 160 x 58 mm / RAL 9010 Stav k 02/13 Strana 22 tel.: , info@universa.cz

38 PODLAHOVÉ KONVEKTORY PODLAHOVÉ KONVEKTORY S PŘIROZENÝM PROUDĚNÍM VZDUCHU Podlahový konvektor UFK, UFKM a UFKL s přirozenou cirkulací vzduchu je účelovým a estetickým doplňkem k podlahovému, nebo jinému vytápění. Vytváří jemný tepelný závoj, který odděluje vzduch v místnosti od studené prosklené plochy. Nabízí se ve třech provedeních, menší UFK se stavební výškou 85mm, výkonější UFKM se stavební výškou 110 mm a nejvýkonější UFKL se stavební výškou 150 mm. CENÍK délka UFK UFKM UFKL Příplatky za zvláštní výška 85 mm 110 mm 150 mm provedení šířka 200 mm 250 mm 295 mm Atypická délka cena nejbližšího 6 380, , ,- konvektoru delšího konvektoru ,- 100 cm B B B Šikmé zakončení cena nejbližšího konvektoru pro napojení pod úhlem ,- delšího konvektoru 7 370, , ,- 125 cm B B B obloukové provedení cena nejbližšího konvektoru delšího konvektoru 7 980, , ,- + 70% 150 cm B B B provedení vany z ,- Kč/m 8 980, , ,- nerezového plechu 175 cm B B B Konstrukce konvektoru Vana z ocelového pozinkovaného 9 880, , ,- plech tl. 1,25 mm, lakovaná černou práškovou barvou. Výměník z měděné trubky 16 mm s nalisovanými hli- 200 cm B B B níkovými lamelami, zkušební tlak , , ,- bar, černé lakování, vnitřní závit 1/2, přípoje na jedné straně. 250 cm B B B Kryt tvoří odnímatelná pevná mřížka z hliníkových profilů opatřených práškovou barvou v odstínech hliník , , ,- přírodní EV 1, zlatá EV 3, antracit EV 6, 300 cm B B B měděnobronzová EV 9, nebo z přírodního bukového dřeva DB ,- cena v Kč/ks Označení barev B B katalogové číslo, B je barva mřížky 0 - přírodní buk 184 výkon při 75/65/20 C [W] 1 - přírodní hliník 3 - zlatá 6 - antracit příklad: Konvektor UFKM, délka 200 cm, barva zlatá 9 - měděnobronzová UFK UFKM UFKL Stav k 02/13 Strana 23 tel.: , info@universa.cz

39 PODLAHOVÉ KONVEKTORY PODLAHOVÉ KONVEKTORY S NUCENÝM PROUDĚNÍM VZDUCHU CENÍK Podlahové konvektory s nucenou cirkulací vzduchu jsou vyráběny ve třech variantách. - Konvektory označené UFK-E 230, UFKM-E 230 a UFKL-E 230 jsou osazeny ventilátory s provozním napětím 230 VAC a jsou určeny pro vytápění obytných a administrativních místností. - Konvektory označené UFK-E S3, UFKM-E S3 a UFKL-E S3 jsou osazeny ventilátory s provozním napětím 230 VAC a vestavěnou tří-rychlostní regulací s čidlem výměníku. V kombinaci s prostorovým termostatem RAB 10 obj.č vytváří jednoduchou a funkční sestavu. - Konvektory označené UFK-E 12, UFKM-E12 a UFKL-E 12 jsou osazeny ventilátory s provozním napětím 12 VAC a jsou určeny do pro vytápění a chlazení prostor se zvýšenou vlhkostí. délka UFK-E UFKM-E UFKL-E 230 S S S3 12 výška 85 mm 110 mm 140 mm šířka 200 mm 250 mm 250 mm 9 680, , , , , , , , ,- 100 cm B B B B B B B B B 534 / 742 / / 876 / / 1138 / , , , , , , , , ,- 125 cm B B B B B B B B B 685 / 952 / / 1051 / / 1366 / , , , , , , , , ,- 150 cm B B B B B B B B B 917 / 1275 / / 1446 / / 1880 / , , , , , , , , ,- 175 cm B B B B B B B B B 1068 / 1485 / / 1621 / / 2107 / , , , , , , , , ,- 200 cm B B B B B B B B B 1316 / 1829 / / 2037 / / 2648 / , , , , , , , , ,- 250 cm B B B B B B B B B 1725 / 2397 / / 2648 / / 3442 / , , , , , , , , ,- 300 cm B B B B B B B B B 2142 / 2977 / / 3272 / / 4254 / 5483 UFK-E 9 680, , ,- cena v Kč/ks Označení barev B B B B katalogové číslo, B je označení barvy 0 - přírodní buk 534 / 742 / 831 výkon [W] při 75/65/20 C min./střed./max. 1 - přírodní hliník 3 - zlatá příklad: Konvektor UFKM-E 230, délka 200 cm, barva zlatá 6 - antracit 9 - měděnobronzová UFKM-E UFKL-E Stav k 02/13 Strana 24 tel.: , info@universa.cz
