1 ZODPOVEDÁME ZA VAŠE ROZHODNUTIE PODLAHOVÝ KONVEKTOR robustný kompaktný pre všetky teplovodné systémy

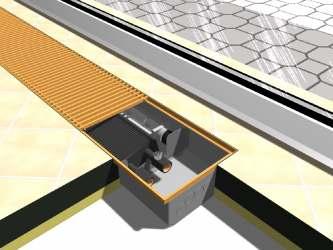

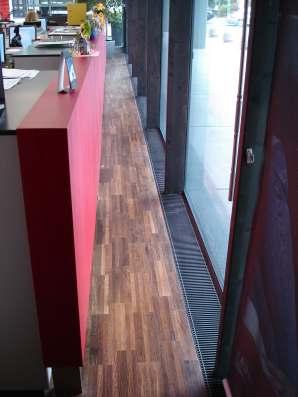

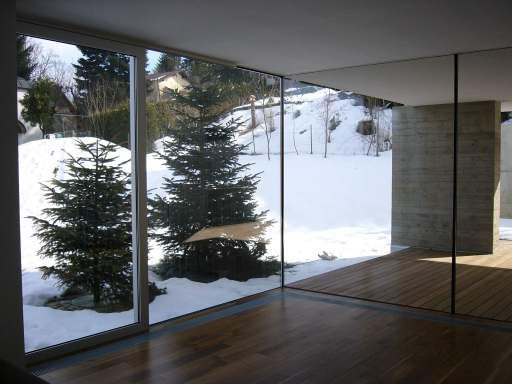

2 DBO bukové drevo EV1 prírodný hliník EV3 zlatá EV6 antracit EV9 medenobronzová Transparentné konštrukcie zasklené až k podlahe predstavujú podstatný prvok koncepčného riešenia súčasnej modernej architektúry. Takéto konštrukcie majú však v porovnaní s tepelne izolovanými obvodovými stenami podstatne vyššie tepelné straty. Tým pádom pri vonkajších nízkych teplotách môže priamo na presklenných plochách dochádzať k chladnému prúdeniu vzduchu, ktoré môžu ľudia pociťovať ako nepríjemné. Podlahové vykurovanie, ktoré je človekom vnímané ako najviac útulné, tento teplotný rozdiel nedokáže vždy dostatočne vyrovnať. Podlahové konvektory UNIVERSA predstavujú účelný a zmysluplný doplnok podlahového vykurovania. Podlahové konvektory predstavujú ideálne riešenie všade tam, kde je použitie iných koncových odovzdávacích prvkov vykurovania z optických, statických, prevádzkových alebo iných dôvodov nevhodné. Prevedenie podlahového konvektora s ventilátorom poskytuje vyšší výkon. Sortiment podlahových konvektorov UNIVERSA je možné kombinovať so všetkými bežnými a na trhu dostupnými vykurovacími systémami. Podlahové konvektory UNIVERSA UFK patria mezi moderné stavebné prvky vykurovacej techniky. Pri svojej stavebnej výške od 85 mm umožňujú osadenie do konštrukcie podlahy bez akýchkoľvek stavebných úprav. Ponuka mriežky v štyroch farebných odtieňoch a v prevedení z prírodného bukového dreva tak umožňuje zlúčiť požiadavku maximálnej tepelnéj pohody s dokonalým dizajnom interiéru a tak vytvoriť priatelskú atmosféru domova.

3 PODLAHOVÉ KONVEKTORY UFK A UFKM Podlahový konvektor UFK a UFKM s prirodzenou cirkuláciou vzduchu je účelovým a estetickým doplnkom podlahového, alebo iného vykurovania. Jemný tepelný prúd vzduchu vytvorený konvektormi oddeľuje teplý vzduch v miestnosti od studeného vzduchu z presklennej plochy. Konvektory sa ponúkajú v dvoch prevedeniach, menší UFK so stavebnou výškou 85mm a výkonnejší UFKM so stavebnou výškou 1mm. tepelný výkon UFK tepelný výkon UFKM Tepelný výkon je stanovený podľa STN EN 442, pre iný teplotný spád sa určuje podľa vzťahu: n Q = Q 70. ((t v + t r) / 2 - t i) / 50) Q 70 - tepelný výkon pri strednej teplote vykurovacej vody 70 C, t v - prívodná teplota vykurovacej vody, t r - vratná teplota vykurovacej vody, t i - návrhová teplota interiéru, n - exponent, pre UFK a UFKM je n = 1,

4 PODLAHOVÉ KONVEKTORY S VENTILÁTORMI UFK-E Podlahové konvektory UFK-E a UFKM-E s nútenou cirkuláciou vzduchu pomocou ventilátorov sú plnohodnotnými vykurovacími telesami pre vykurovanie celých miestností. Konvektory s ventilátormi napájanými 230V, s označením UFK-E 230, sú určené pre vykurovanie obytných a administrativných miestností. Pre vykurovanie priestorov so zvýšenou vlhkosťou sú určené podlahové konvektory s ventilátormi napájanými 12V dodávané pod označením UFK-E 12. Pre miestnosti s vyššími požiadavkami na tepelný výkon ponúkame podlahové konvektory z rady UFKM-E 230 a UFKM-E 12. tepelný výkon UFK-E Hodnota Lp [db] udává akustický tlak meraný v smere prúdenia vzduchu vo vzdialenosti 1m od konvektora

5 PODLAHOVÉ KONVEKTORY S VENTILÁTORMI UFKM-E Schéma elektrického zapojenia Elektroinštalácia 230V L N 12V 12V Je zapojená z výroby, na stavbe sa pripoja len prívodné potrubia, alebo snímač teploty výmenníka.!pozor! Elektrické zariadenie môže zapájať len osoba oprávnená podle STN a ich prevádzka podlieha pravidelným revíziam podľa STN tepelný výkon UFKM-E Hodnota Lp [db] udává akustický tlak meraný v smere prúdenia vzduchu vo vzdialenosti 1m od konvektora. Tepelný výkon je stanovený podľa STN 442, pre iný teplotný spád sa výkon určuje podľa vzťahu: n Q = Q 70. ((t v + t r) / 2 - t i) / 50) Q 70 - tepelný výkon pri strednej teplote vykurovacej vody 70 C, t v - prívodná teplota vykurovacej vody, t r - vratná teplota vykurovacej vody, t i - návrhová teplota interiéru, n - exponent, pre UFK-E je n = 1.04 a pre UFKM-E je n = 1,

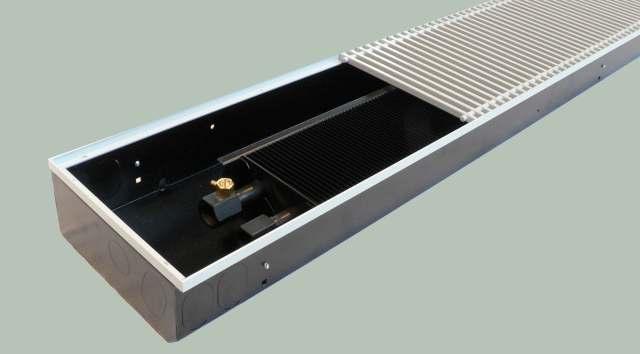

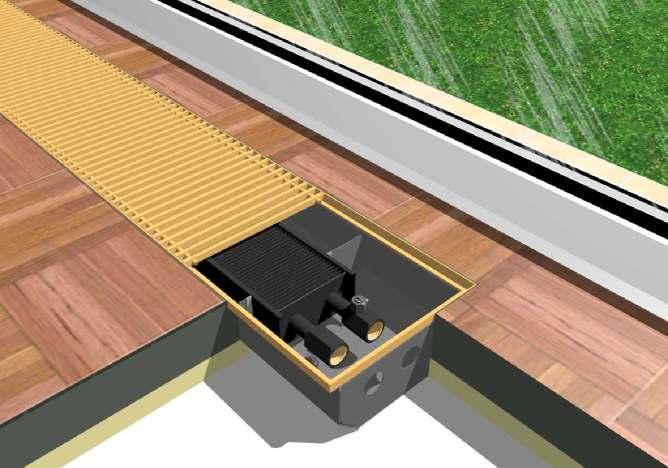

6 KONŠTRUKČNÉ PREVEDENIE Doporučené umiestnenie Optimálna funkcia podlahových konvektorov je zaistená len pri správnej polohe voči ochlazovaným plochám. Doporučená vzdialenosť konvektora od okna je 150mm. Rozmery UFK stavebná výška 85mm UFK-E stavebná výška 85mm UFKM stavebná výška 1mm UFKM-E stavebná výška 1mm Konštrukcie Vaňa konvektora je vyrobená z oceľového pozinkovaného plechu hr. 1,25mm a je nalakovaná čiernou práškovou farbou. Pre ukotvenie a nastavenie montážnej v ýšky je vaňa vybavená výškovo nastaviteľnými nožičkami. Na vani konvektora je osadený hliníkový rámik vo farbe mriežky. Výmenník tepla je vyrobený z medených rúrok s nalisovanými hliníkovými lamelami a je povrchovo upravený čiernou farbou. Pripojenie na sieť vykurovania s a vykonáva p rostredníctvom 1/2 vnútorný ch závito v. Pochôdzna mriežka je k dispozícii buď z hliníkových profilov upravených práškovou farbou v štyroch metalických odtieňoch, alebo v prevedení z bukového dreva bez povrchovej úpravy. Podlahové konvektory UFK-E a UFKM-E sú osadené tangenciálnymi ventilátormi, ktoré sú zárukou maximálneho výkonu pri minimálnej hlučnosti. Napájacie napätie ventilátorov je 230 a 12V.

7 Atypické konvektory ATYPICKÉ KONVEKTORY Okrem štandardnej produkcie našim zákazníkom ponúkame širokú škálu podlahových konvektorov v atypickom prevedení : - podlahové konvektory s priečnou i pozdĺžnou mriežkou z hliníkových profilov v ľubovoľnej farbe vzorkovníka RAL. - podlahové konvektory s mriežkami z nehrdzavejúcej ocele - rohové spojenie konvektorov pod prakticky ľubovoľným uhlom - oblúkové prevedenie konvektorov s polomerom od 1m - ľubovolná veľkosť konvektora s ohľadom na požadovaný výkon a možnosti zabudovania. Doposiaľ najmenší vyrobený konvektor mal šírku 125mm a výšku 60mm, najväčšiu šířku 500mm a výšku 350 mm - ponúkame podlahové konvektory kombinované so vzduchotechnikou a možnosťou prihrievania, chladenia, filtrácie a regulácie privádzaného vzduchu. Elektrické parametre konvektorov voľba regulácie dĺžka/typ označenie regulácie zaťaženie Súčet prí konov všetk ých podlahových konvekto ro v pri pojených k regulácii nesmie presiahnuť hodnotu maximálneho zaťaženia uvedeného v tabuľke. Elektrický príkon uvedený v tabuľke platí pre podlahové konvektory s menovitým napájacím napätím 230 i 12V. Tlakové straty 000 tlaková strata [Pa] dĺžka 3,0m dĺžka 2,5m dĺžka 2,0m dĺžka 1,5m dĺžka 1,0m hmotnostný prietok [kg/hod]
