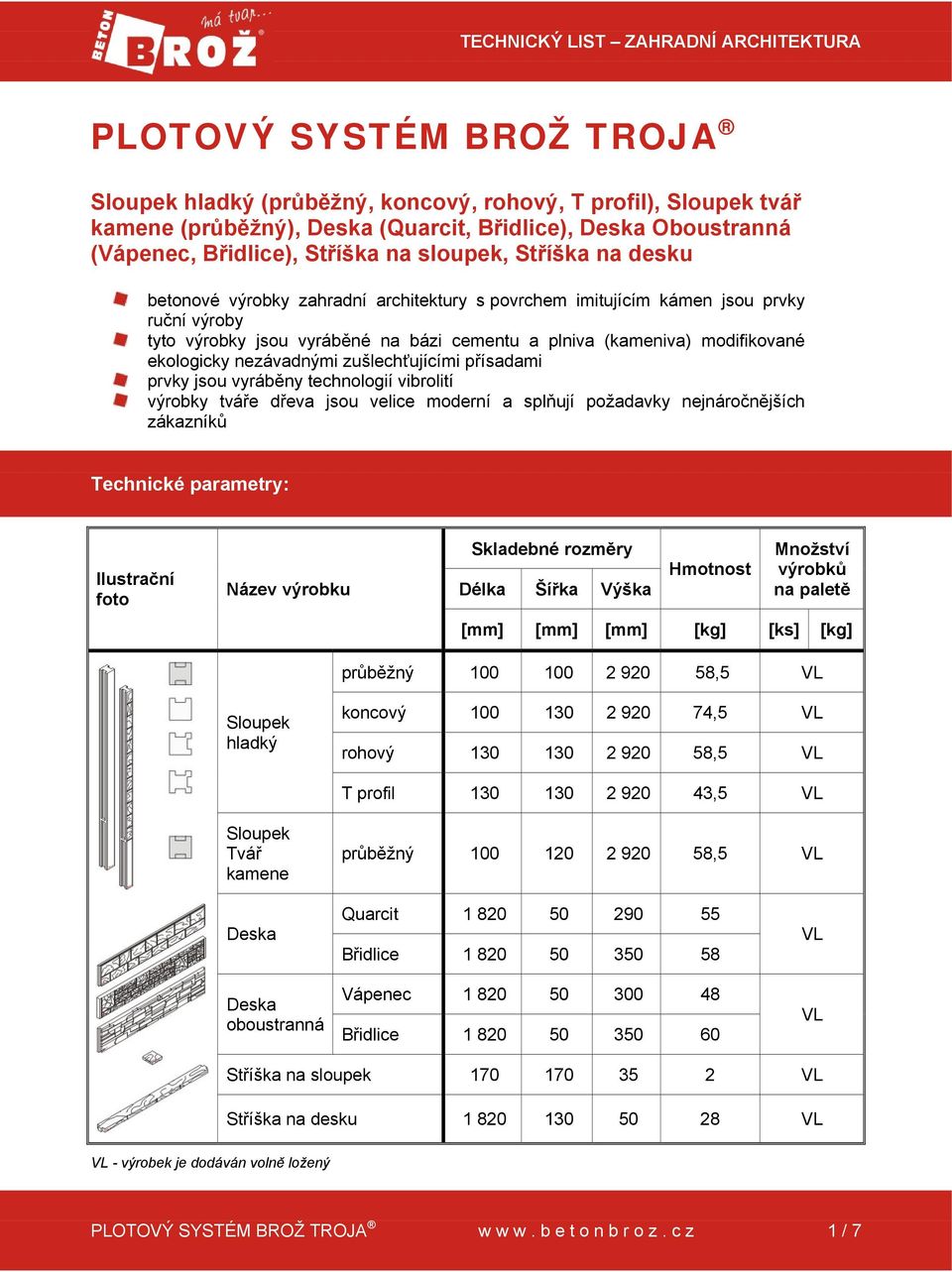

1 TECHNICKÝ LIST ZAHRADNÍ ARCHITEKTURA PLOTOVÝ SYSTÉM BROŽ TROJA Sloupek hladký (průběžný, koncový, rohový, T profil), Sloupek tvář kamene (průběžný), Deska (Quarcit, Břidlice), Deska Oboustranná (Vápenec, Břidlice), Stříška na sloupek, Stříška na desku betonové výrobky zahradní architektury s povrchem imitujícím kámen jsou prvky ruční výroby tyto výrobky jsou vyráběné na bázi cementu a plniva (kameniva) modifikované ekologicky nezávadnými zušlechťujícími přísadami prvky jsou vyráběny technologií vibrolití výrobky tváře dřeva jsou velice moderní a splňují požadavky nejnáročnějších zákazníků Technické parametry: Ilustrační foto Název výrobku Skladebné rozměry Délka Šířka Výška Hmotnost Množství výrobků na paletě [mm] [mm] [mm] [kg] [ks] [kg] průběžný ,5 VL Sloupek hladký koncový ,5 VL rohový ,5 VL T profil ,5 VL Sloupek Tvář kamene průběžný ,5 VL Deska Deska oboustranná Quarcit Břidlice Vápenec Břidlice VL VL Stříška na sloupek VL Stříška na desku VL VL - výrobek je dodáván volně ložený PLOTOVÝ SYSTÉM BROŽ TROJA 1 / 7

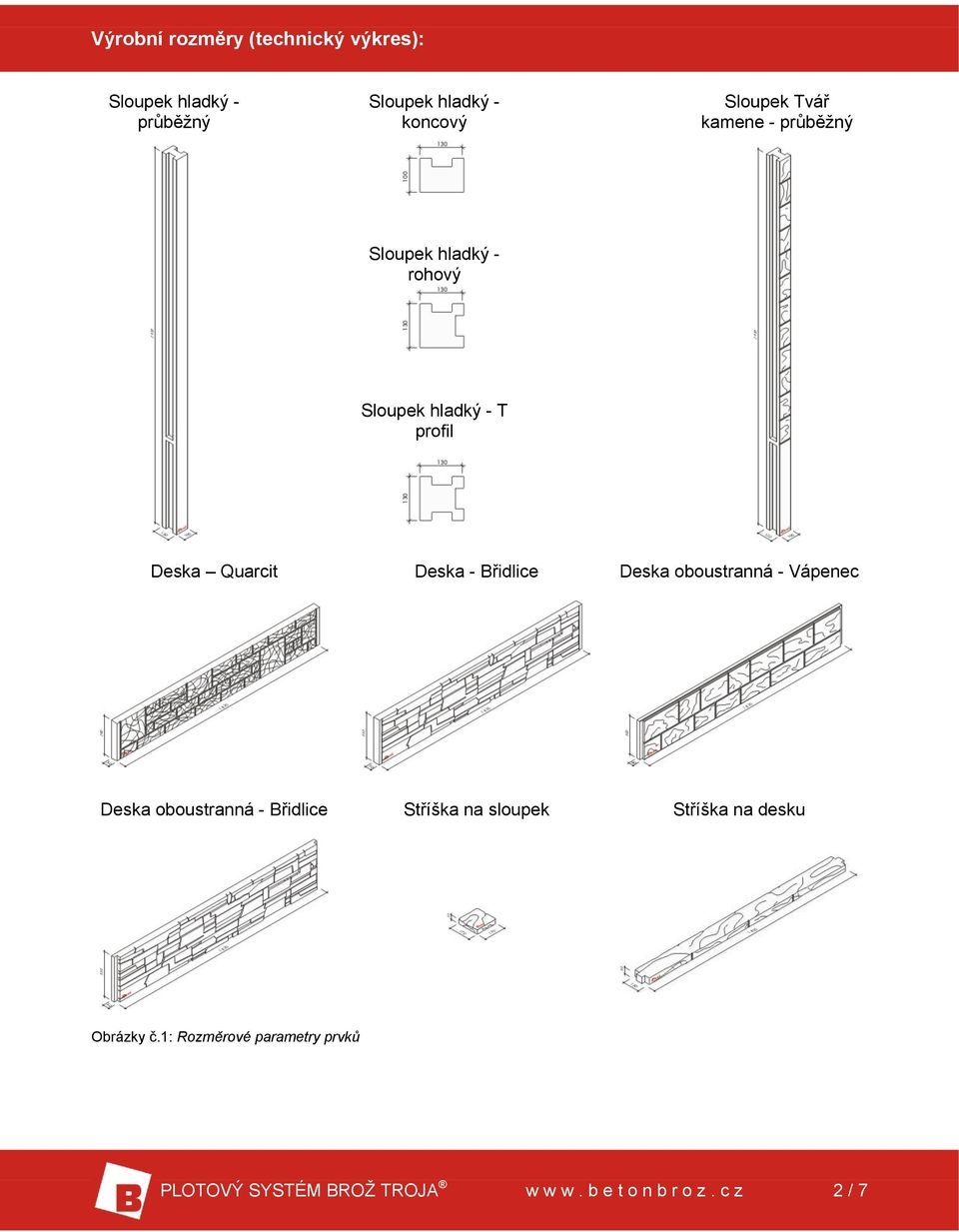

2 Výrobní rozměry (technický výkres): Sloupek hladký - průběžný Sloupek hladký - koncový Sloupek Tvář kamene - průběžný Sloupek hladký - rohový Sloupek hladký - T profil Deska Quarcit Deska - Břidlice Deska oboustranná - Vápenec Deska oboustranná - Břidlice Stříška na sloupek Stříška na desku Obrázky č.1: Rozměrové parametry prvků PLOTOVÝ SYSTÉM BROŽ TROJA 2 / 7

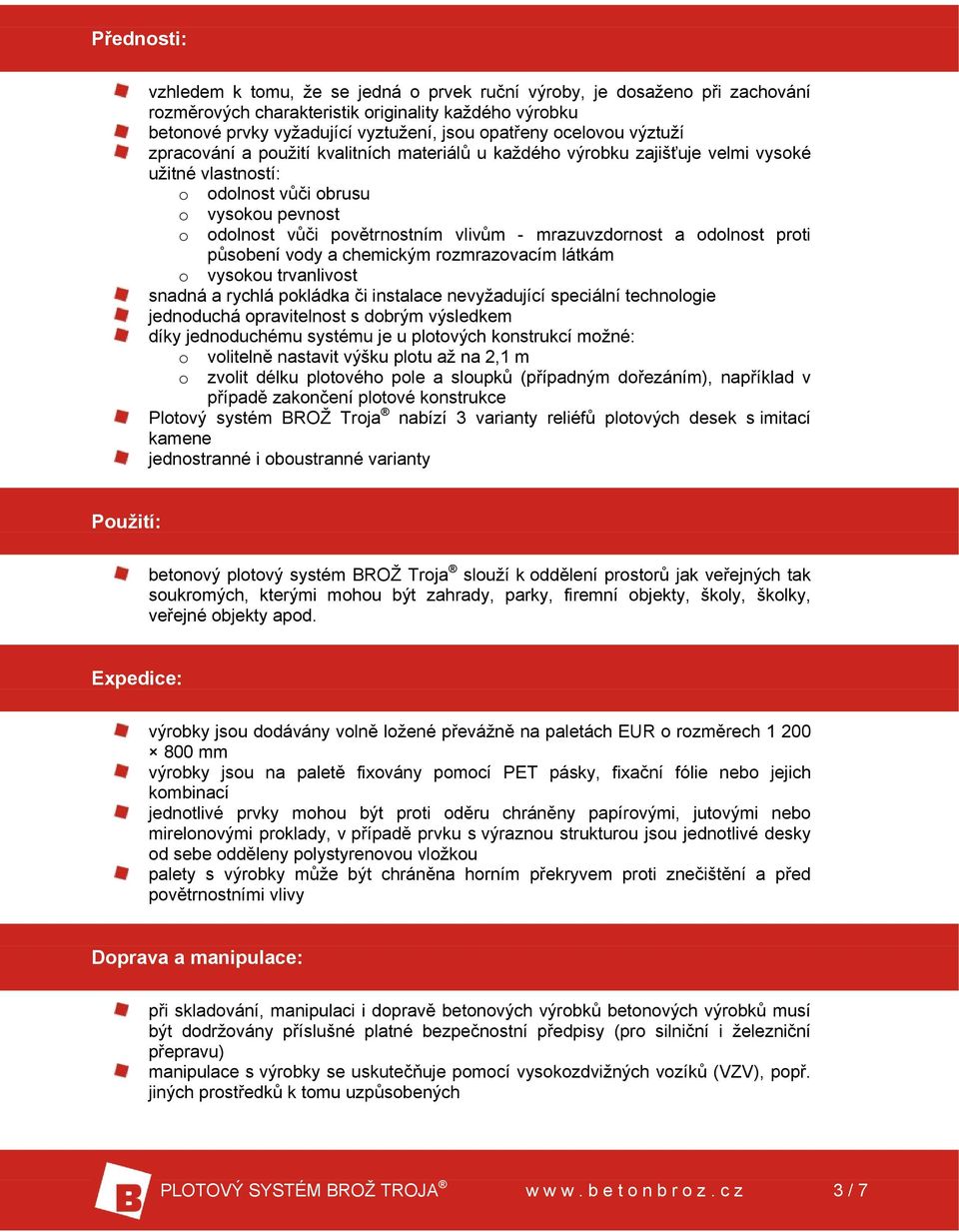

3 Přednosti: vzhledem k tomu, že se jedná o prvek ruční výroby, je dosaženo při zachování rozměrových charakteristik originality každého výrobku betonové prvky vyžadující vyztužení, jsou opatřeny ocelovou výztuží zpracování a použití kvalitních materiálů u každého výrobku zajišťuje velmi vysoké užitné vlastností: o odolnost vůči obrusu o vysokou pevnost o odolnost vůči povětrnostním vlivům - mrazuvzdornost a odolnost proti působení vody a chemickým rozmrazovacím látkám o vysokou trvanlivost snadná a rychlá pokládka či instalace nevyžadující speciální technologie jednoduchá opravitelnost s dobrým výsledkem díky jednoduchému systému je u plotových konstrukcí možné: o volitelně nastavit výšku plotu až na 2,1 m o zvolit délku plotového pole a sloupků (případným dořezáním), například v případě zakončení plotové konstrukce Plotový systém BROŽ Troja nabízí 3 varianty reliéfů plotových desek s imitací kamene jednostranné i oboustranné varianty Použití: betonový plotový systém BROŽ Troja slouží k oddělení prostorů jak veřejných tak soukromých, kterými mohou být zahrady, parky, firemní objekty, školy, školky, veřejné objekty apod. Expedice: výrobky jsou dodávány volně ložené převážně na paletách EUR o rozměrech mm výrobky jsou na paletě fixovány pomocí PET pásky, fixační fólie nebo jejich kombinací jednotlivé prvky mohou být proti oděru chráněny papírovými, jutovými nebo mirelonovými proklady, v případě prvku s výraznou strukturou jsou jednotlivé desky od sebe odděleny polystyrenovou vložkou palety s výrobky může být chráněna horním překryvem proti znečištění a před povětrnostními vlivy Doprava a manipulace: při skladování, manipulaci i dopravě betonových výrobků betonových výrobků musí být dodržovány příslušné platné bezpečnostní předpisy (pro silniční i železniční přepravu) manipulace s výrobky se uskutečňuje pomocí vysokozdvižných vozíků (VZV), popř. jiných prostředků k tomu uzpůsobených PLOTOVÝ SYSTÉM BROŽ TROJA 3 / 7

4 s výrobky lze provádět i ruční manipulace spojené s drobným prodejem, platí však, že drobný prodej a výdej výrobků z rozbalených palet řídí znalá nebo poučená osoba manipulovat s betonovými výrobky lze jen v případě nerozbalených (originálně zabalených) palet zvláštní pozornost je třeba věnovat manipulaci plotových desek. Přestože jejich součástí je betonářská výztuž, doporučujeme s prvkem manipulovat v poloze nastojato (tak jak bude uložen v plotové konstrukci) Skladování: při skladování a dopravě není možné jednotlivé palety s výrobky ukládat ve sloupci na sebe výrobky je možné skladovat i na nezastřešených otevřených plochách, nejlépe však v originálním balení, přičemž je nutné zabránit mechanickému poškození jednotlivých výrobků v případě dlouhodobého skladování výrobků na paletách doporučujeme z hlediska tvorby vápenných výkvětů použít takový způsob skladování (zabezpečení), který zamezí pronikání srážkových vod a vzdušné vlhkosti dovnitř palet Instalace plotu: Instalace plotu je poměrně snadná, ovšem vyžaduje pečlivost a přesnost především při usazení plotových sloupků. Betonové prvky plotu se odebírají z palet takovým způsobem, aby nedošlo k podření případně poškození betonových výrobků! V případě, že jsou na betonových výrobcích zjevné vady, nesmí dojít k zabudování do konstrukce! Před zahájením samotné výstavby je nutné vytýčit trasu a určit výškové umístění budoucího plotu v závislosti na členitosti okolního terénu a místních Obrázek č.2: Uložení prvků Plotového systému BROŽ Troja podmínkách. K vyznačení trasy a výšky použijeme provázku a kolíků. Modulová osová vzdálenost mezi jednotlivými sloupky (průběžnými) je 1,9 m ±20 mm (v závislosti na rozměrových přesnostech a typu plotové desky). V této osové vzdálenosti se připraví výkopy minimální velikosti mm nebo o průměru 500 mm do minimální nezámrzné hloubky, která je závislá na klimatických PLOTOVÝ SYSTÉM BROŽ TROJA 4 / 7

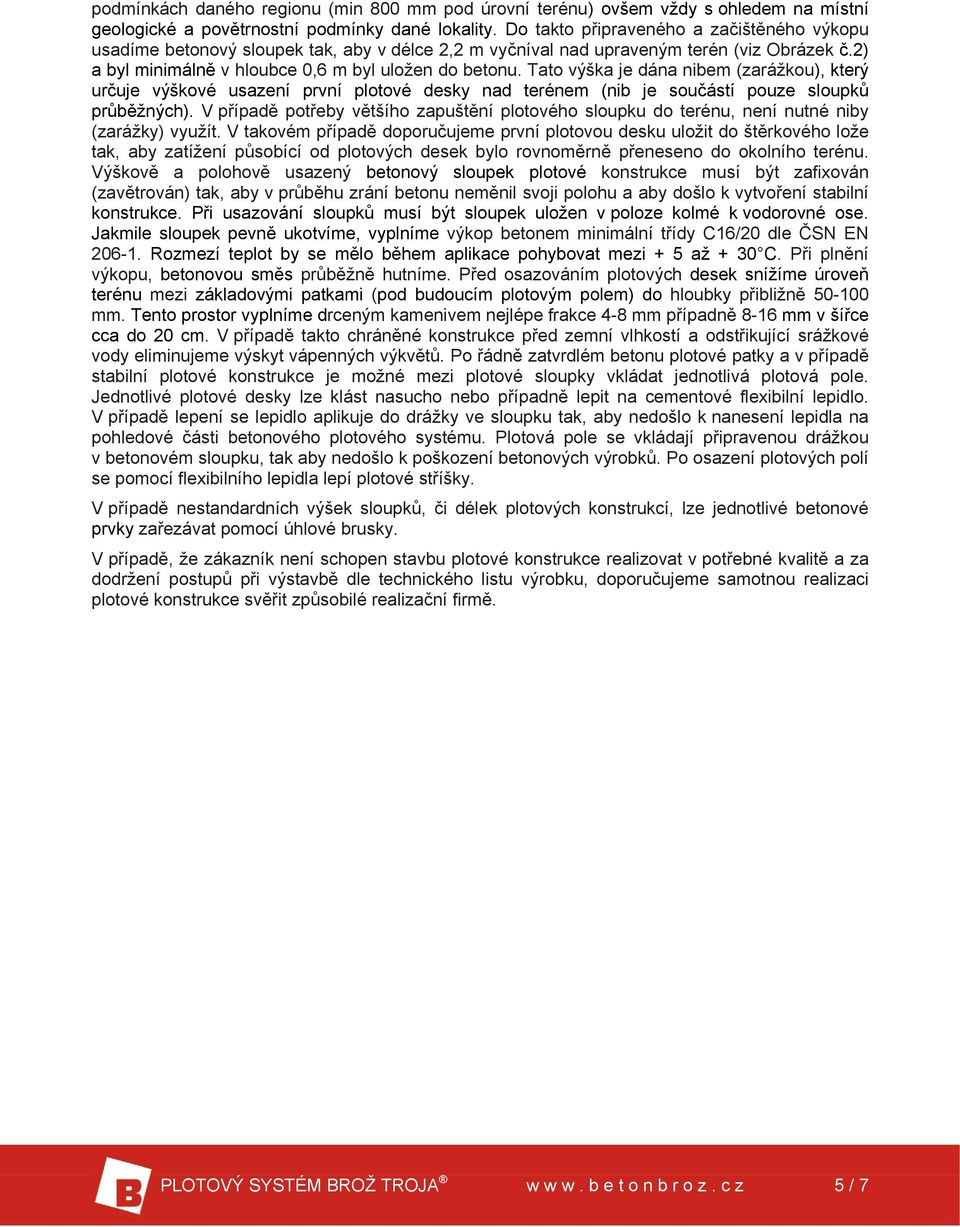

5 podmínkách daného regionu (min 800 mm pod úrovní terénu) ovšem vždy s ohledem na místní geologické a povětrnostní podmínky dané lokality. Do takto připraveného a začištěného výkopu usadíme betonový sloupek tak, aby v délce 2,2 m vyčníval nad upraveným terén (viz Obrázek č.2) a byl minimálně v hloubce 0,6 m byl uložen do betonu. Tato výška je dána nibem (zarážkou), který určuje výškové usazení první plotové desky nad terénem (nib je součástí pouze sloupků průběžných). V případě potřeby většího zapuštění plotového sloupku do terénu, není nutné niby (zarážky) využít. V takovém případě doporučujeme první plotovou desku uložit do štěrkového lože tak, aby zatížení působící od plotových desek bylo rovnoměrně přeneseno do okolního terénu. Výškově a polohově usazený betonový sloupek plotové konstrukce musí být zafixován (zavětrován) tak, aby v průběhu zrání betonu neměnil svoji polohu a aby došlo k vytvoření stabilní konstrukce. Při usazování sloupků musí být sloupek uložen v poloze kolmé k vodorovné ose. Jakmile sloupek pevně ukotvíme, vyplníme výkop betonem minimální třídy C16/20 dle ČSN EN Rozmezí teplot by se mělo během aplikace pohybovat mezi + 5 až + 30 C. Při plnění výkopu, betonovou směs průběžně hutníme. Před osazováním plotových desek snížíme úroveň terénu mezi základovými patkami (pod budoucím plotovým polem) do hloubky přibližně mm. Tento prostor vyplníme drceným kamenivem nejlépe frakce 4-8 mm případně 8-16 mm v šířce cca do 20 cm. V případě takto chráněné konstrukce před zemní vlhkostí a odstřikující srážkové vody eliminujeme výskyt vápenných výkvětů. Po řádně zatvrdlém betonu plotové patky a v případě stabilní plotové konstrukce je možné mezi plotové sloupky vkládat jednotlivá plotová pole. Jednotlivé plotové desky lze klást nasucho nebo případně lepit na cementové flexibilní lepidlo. V případě lepení se lepidlo aplikuje do drážky ve sloupku tak, aby nedošlo k nanesení lepidla na pohledové části betonového plotového systému. Plotová pole se vkládají připravenou drážkou v betonovém sloupku, tak aby nedošlo k poškození betonových výrobků. Po osazení plotových polí se pomocí flexibilního lepidla lepí plotové stříšky. V případě nestandardních výšek sloupků, či délek plotových konstrukcí, lze jednotlivé betonové prvky zařezávat pomocí úhlové brusky. V případě, že zákazník není schopen stavbu plotové konstrukce realizovat v potřebné kvalitě a za dodržení postupů při výstavbě dle technického listu výrobku, doporučujeme samotnou realizaci plotové konstrukce svěřit způsobilé realizační firmě. PLOTOVÝ SYSTÉM BROŽ TROJA 5 / 7

6 Obrázek č.3: Plotový systém Brož Troja Doplňující informace: rozdíly v barvě a struktuře betonových prvků mohou být způsobeny odlišnostmi v odstínech a vlastnostech surovin a odlišnostmi při tvrdnutí, kterých se výrobce nemůže vyvarovat, a proto nejsou považovány za významné výskyt vápenných výkvětů na betonových výrobcích (výrobce se jich nemůže vyvarovat) nemá vliv na jejich užitné vlastnosti a nepovažuje se za významný v případě, že jsou na betonových výrobcích patrné zjevné vady, nesmí dojít k zabudování do konstrukce při případném dořezávání betonových výrobků, je nutné tyto práce provádět tak, aby nedošlo ke znečištění a znehodnocení jiných prvků jemným prachem PLOTOVÝ SYSTÉM BROŽ TROJA 6 / 7

7 Údržba: k zajištění delší životnosti, dosažení vyšších užitných vlastností, zvýraznění barevnosti a lepší údržby doporučujeme ošetřit zadlážděnou plochu ochranným (impregnačním/hydrofobizačním) nátěrem, který je součástí doplňkového sortimentu Beton Brož s.r.o. (Brožgard ) důležité je betonové prvky plochu chránit před nepřiměřeným mechanickým poškozením nebo znečištěním v případě předpokládaného zvýšeného rizika znečištění (místa určená pro konzumaci nápojů a jídel, plochy s předpokládaným ošetřováním chemických rozmrazovacích látek v zimním období či jiné druhy znečištění), doporučujeme plochu ošetřit ochranným impregnačním nátěrem Nabídka barev a povrchů: povrch Brož Natur: šedá, písková, karamelová, cihlová, antracitová Upozornění: Údaje uvedené v tomto technickém listu obsahují všeobecné informace o výrobku, jeho použití a odpovídají našim současným znalostem a zkušenostem. Odchylky se mohou vyskytnout v závislosti na způsobu práce, podkladu a povětrnostních vlivech. V případě potřeby žádejte naši technickou a poradenskou službu! Technická podpora / poradenství: technické poradenství: technickeinfo@betonbroz.cz ( ) poradenství při pokládce a realizaci: realizaceinfo@betonbroz.cz ( ) reklamace: reklamace@betonbroz.cz Platnost: 04/2012 PLOTOVÝ SYSTÉM BROŽ TROJA 7 / 7
