1 NÁVOD K OBSLUZE SKARTOVACÍHO STROJE Jaws S1 1

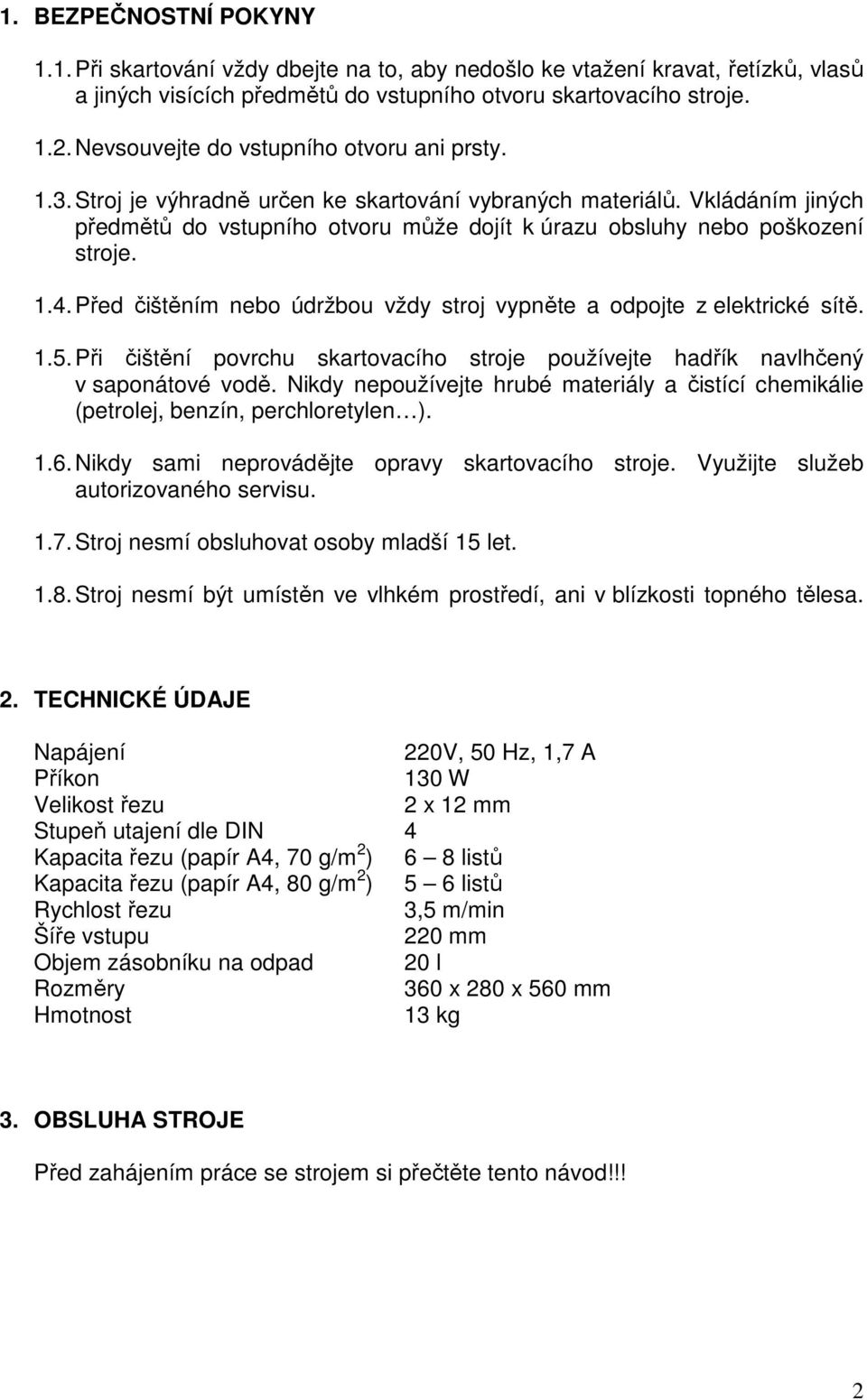

2 1. BEZPEČNOSTNÍ POKYNY 1.1. Při skartování vždy dbejte na to, aby nedošlo ke vtažení kravat, řetízků, vlasů a jiných visících předmětů do vstupního otvoru skartovacího stroje Nevsouvejte do vstupního otvoru ani prsty Stroj je výhradně určen ke skartování vybraných materiálů. Vkládáním jiných předmětů do vstupního otvoru může dojít k úrazu obsluhy nebo poškození stroje Před čištěním nebo údržbou vždy stroj vypněte a odpojte z elektrické sítě Při čištění povrchu skartovacího stroje používejte hadřík navlhčený v saponátové vodě. Nikdy nepoužívejte hrubé materiály a čistící chemikálie (petrolej, benzín, perchloretylen ) Nikdy sami neprovádějte opravy skartovacího stroje. Využijte služeb autorizovaného servisu Stroj nesmí obsluhovat osoby mladší 15 let Stroj nesmí být umístěn ve vlhkém prostředí, ani v blízkosti topného tělesa. 2. TECHNICKÉ ÚDAJE Napájení 220V, 50 Hz, 1,7 A Příkon 130 W Velikost řezu 2 x 12 mm Stupeň utajení dle DIN 4 Kapacita řezu (papír A4, 70 g/m 2 ) 6 8 listů Kapacita řezu (papír A4, 80 g/m 2 ) 5 6 listů Rychlost řezu 3,5 m/min Šíře vstupu 220 mm Objem zásobníku na odpad 20 l Rozměry 360 x 280 x 560 mm Hmotnost 13 kg 3. OBSLUHA STROJE Před zahájením práce se strojem si přečtěte tento návod!!! 2

Vkládáním jiných předmětů do vstupního otvoru může dojít k úrazu obsluhy nebo poškození stroje. 1.4. Před čištěním nebo údržbou vždy stroj vypněte a odpojte z elektrické sítě. 1.5.

3 3.1. SPUŠTĚNÍ 1) Zapojte zástrčku do elektrické sítě 2) Ujistěte se, že je zásobník na odpad zcela zasunut do stroje 3) Zapněte vypínač, umístěný na boku stroje. Rozsvítí se zelená kontrolka indikace pohotovostního režimu stroje. V případě, že kontrolka svítí červeným světlem, je špatně zasunut zásobník na odpad 4) Vložte papír do vstupního otvoru. Fotobuňkový senzor automaticky spustí skartování. Po průchodu posledního listu se stroj automaticky zastaví do pohotovostního režimu VYPNUTÍ Po ukončení práce vypněte hlavní vypínač na boku stroje. Pozn.: stroj můžete ponechat i v pohotovostním režimu SKARTOVÁNÍ Ve skartovacím stroji je možné zpracovávat pouze papíry formátu max. A4. Na papírech mohou být sešívačkové a kancelářské sponky. Stroj je schopen příležitostně zpracovávat i plastové karty. Kapacita řezu tohoto stroje je 5 6 listů papíru A4 80 g/m 2 najednou. Při zahlcení stroje dojde k automatickému zapnutí zpětného chodu, částečnému vyjetí skartovaného papíru a zastavení stroje. V případě, že papír povyjel málo ze skartovacích nožů, stiskněte tlačítko zpětného chodu a papír vyjměte ze vstupního otvoru. Jestliže chcete zastavit průběh skartování, stiskněte tlačítko zpětného chodu (pravé tlačítko ovládacího panelu) a vyjměte papír ze vstupního otvoru. Při dlouhodobém skartování může dojít k elektrostatickému zachycení částice papíru na čidle fotobuňky, při kterém stroj začne indikovat plný zásobník. V takovém případě doporučujeme povytáhnout a zasunout zásobník, popřípadě stroj vypnout, odpojit ho ze zásuvky a suchým hadříkem setřít částice z fotobuňky. V případě, že dojde k přehřátí motoru (při dlouhém skartování), stroj se automaticky vypne. Vyčkejte prosím několik minut, až teplota motoru poklesne. Při naplnění zásobníku na odpad se rozsvítí indikační kontrolka plného koše a spustí se zvuková indikace. Přerušte skartování a zásobník vyprázdněte. 3

Fotobuňkový senzor automaticky spustí skartování. Po průchodu posledního listu se stroj automaticky zastaví do pohotovostního režimu. 3.2.

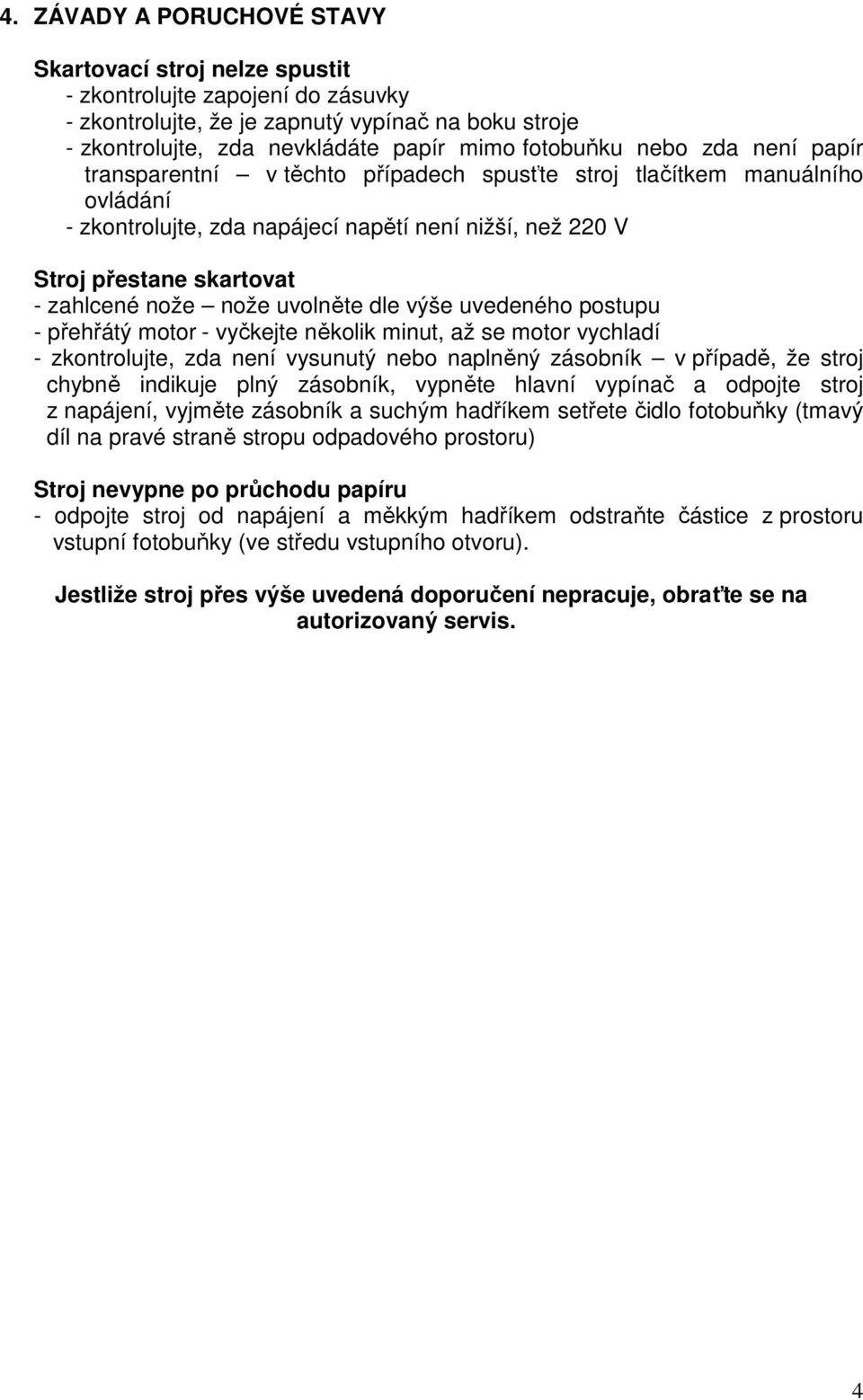

4 4. ZÁVADY A PORUCHOVÉ STAVY Skartovací stroj nelze spustit - zkontrolujte zapojení do zásuvky - zkontrolujte, že je zapnutý vypínač na boku stroje - zkontrolujte, zda nevkládáte papír mimo fotobuňku nebo zda není papír transparentní v těchto případech spusťte stroj tlačítkem manuálního ovládání - zkontrolujte, zda napájecí napětí není nižší, než 220 V Stroj přestane skartovat - zahlcené nože nože uvolněte dle výše uvedeného postupu - přehřátý motor - vyčkejte několik minut, až se motor vychladí - zkontrolujte, zda není vysunutý nebo naplněný zásobník v případě, že stroj chybně indikuje plný zásobník, vypněte hlavní vypínač a odpojte stroj z napájení, vyjměte zásobník a suchým hadříkem setřete čidlo fotobuňky (tmavý díl na pravé straně stropu odpadového prostoru) Stroj nevypne po průchodu papíru - odpojte stroj od napájení a měkkým hadříkem odstraňte částice z prostoru vstupní fotobuňky (ve středu vstupního otvoru). Jestliže stroj přes výše uvedená doporučení nepracuje, obraťte se na autorizovaný servis. 4

nože uvolněte dle výše uvedeného postupu - přehřátý motor - vyčkejte několik minut, až se motor vychladí - zkontrolujte, zda není vysunutý nebo naplněný zásobník v případě, že stroj chybně indikuje

5 PROHLÁŠENÍ O SHODĚ SE SMĚRNICEMI ES Směrnice Směrnice 73/23/EEC 93/68/EEC Výrobce: a Shanghai Sunwood Industrila Co. Ltd Lane 169, Rujin Road (S) SHANGHAI Čína dovozce: RETON system spol. s r. o. Bakalářská 627/ Praha 10 Malešice tímto prohlašují, že skartovací stroje JAWS S1 se shodují s výše jmenovanými směrnicemi ES, včetně příslušných změn. Použité podklady k prohlášení: Certifikát shody s předpisy 72/73/EEC a 93/68/EEC od výrobce Certifikát shody s EN :2001 Prohlášení výrobce o shodě JAWS S1 se základní řadou SD9331 5

Bakalářská 627/19 108 00 Praha 10 Malešice tímto prohlašují, že skartovací stroje JAWS S1 se shodují s výše jmenovanými směrnicemi ES,
