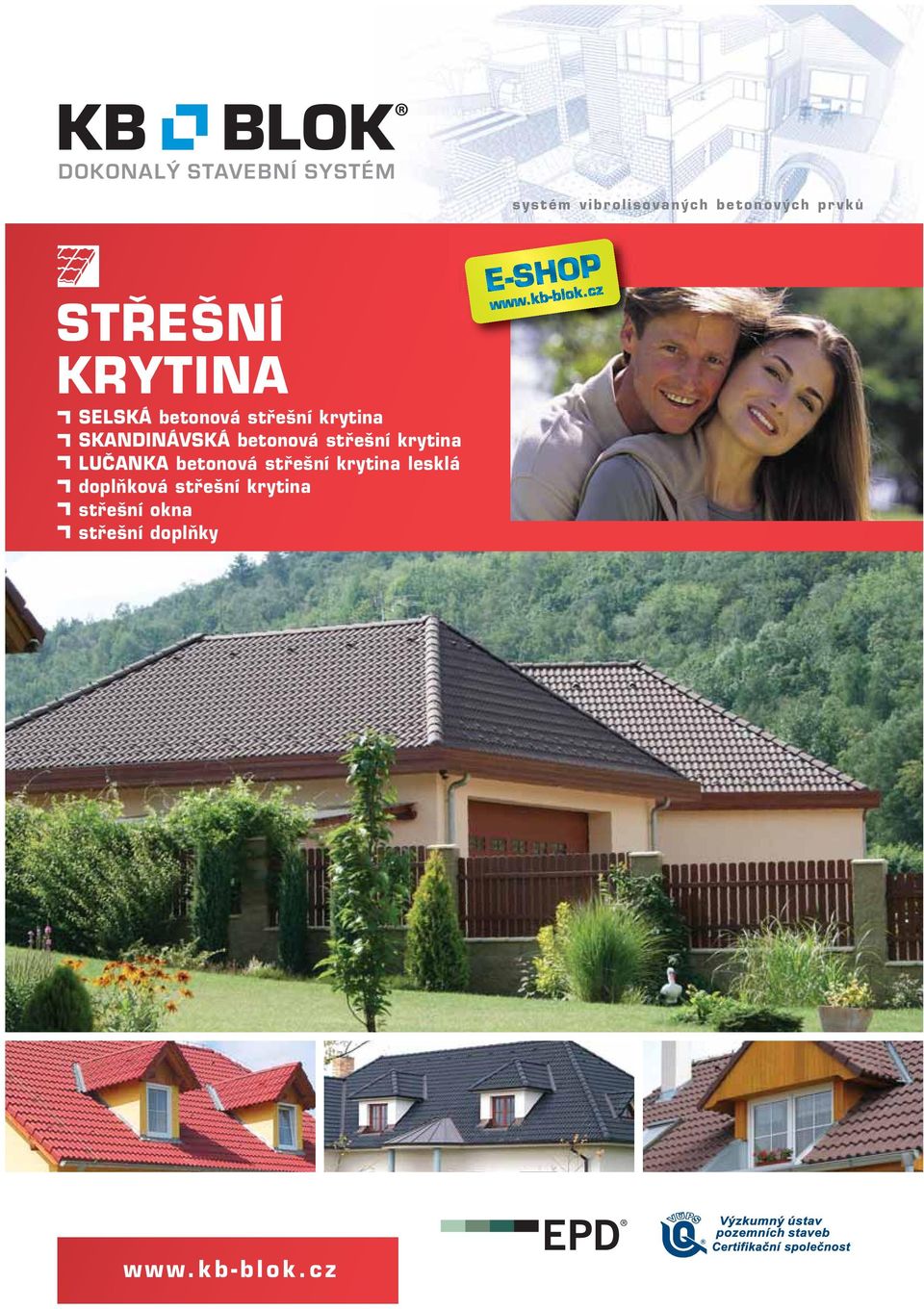

1 systém vibrolisovaných betonových prvků STŘEŠNÍ KRYTINA SELSKÁ betonová střešní krytina SKANDINÁVSKÁ betonová střešní krytina LUČANKA betonová střešní krytina lesklá doplňková střešní krytina střešní okna střešní doplňky

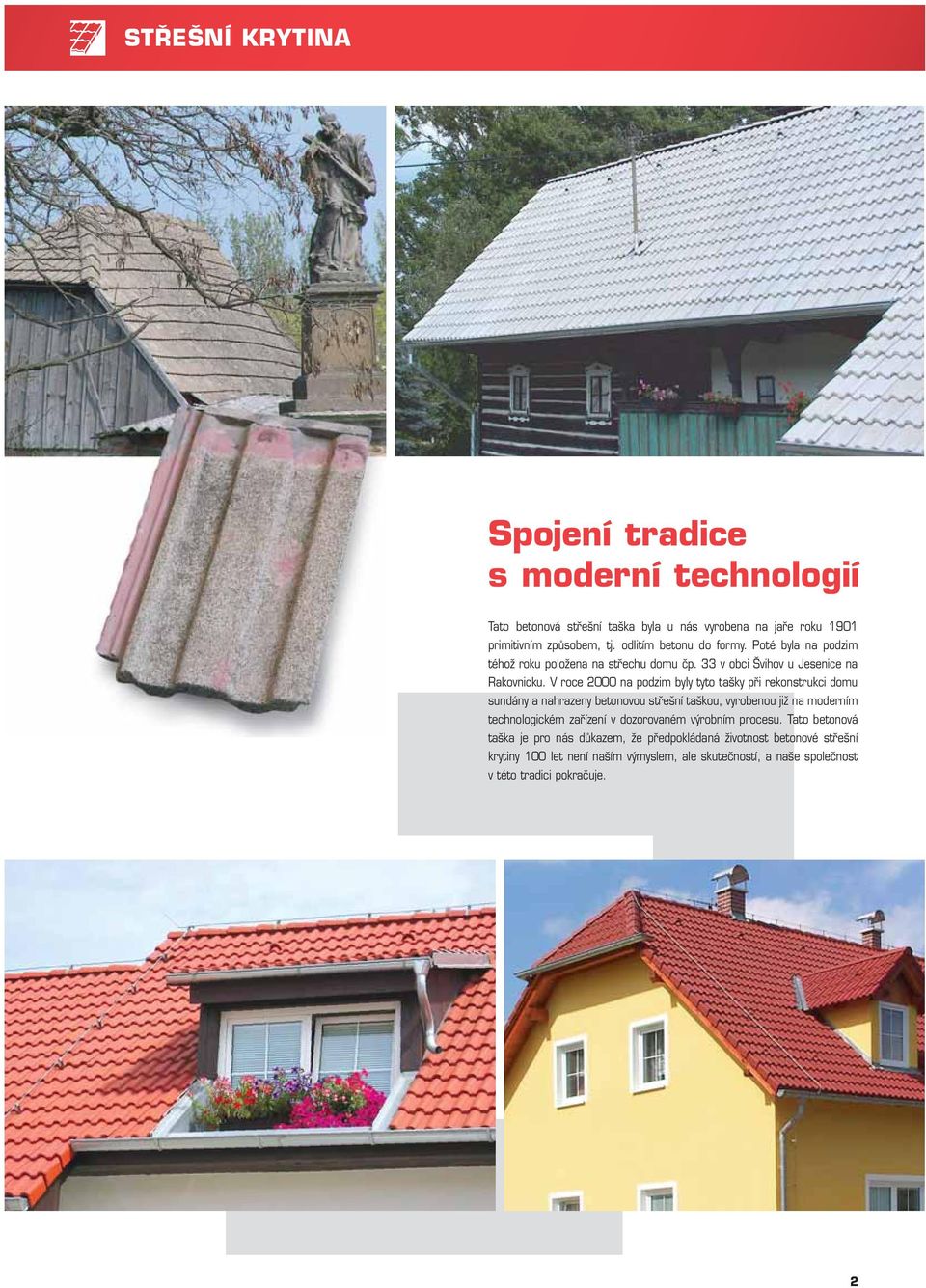

2 STŘEŠNÍ KRYTINA Spojení tradice s moderní technologií Tato betonová střešní taška byla u nás vyrobena na jaře roku 1901 primitivním způsobem, tj. odlitím betonu do formy. Poté byla na podzim téhož roku položena na střechu domu čp. 33 v obci Švihov u Jesenice na Rakovnicku. V roce 2000 na podzim byly tyto tašky při rekonstrukci domu sundány a nahrazeny betonovou střešní taškou, vyrobenou již na moderním technologickém zařízení v dozorovaném výrobním procesu. Tato betonová taška je pro nás důkazem, že předpokládaná životnost betonové střešní krytiny 100 let není naším výmyslem, ale skutečností, a naše společnost v této tradici pokračuje. 2

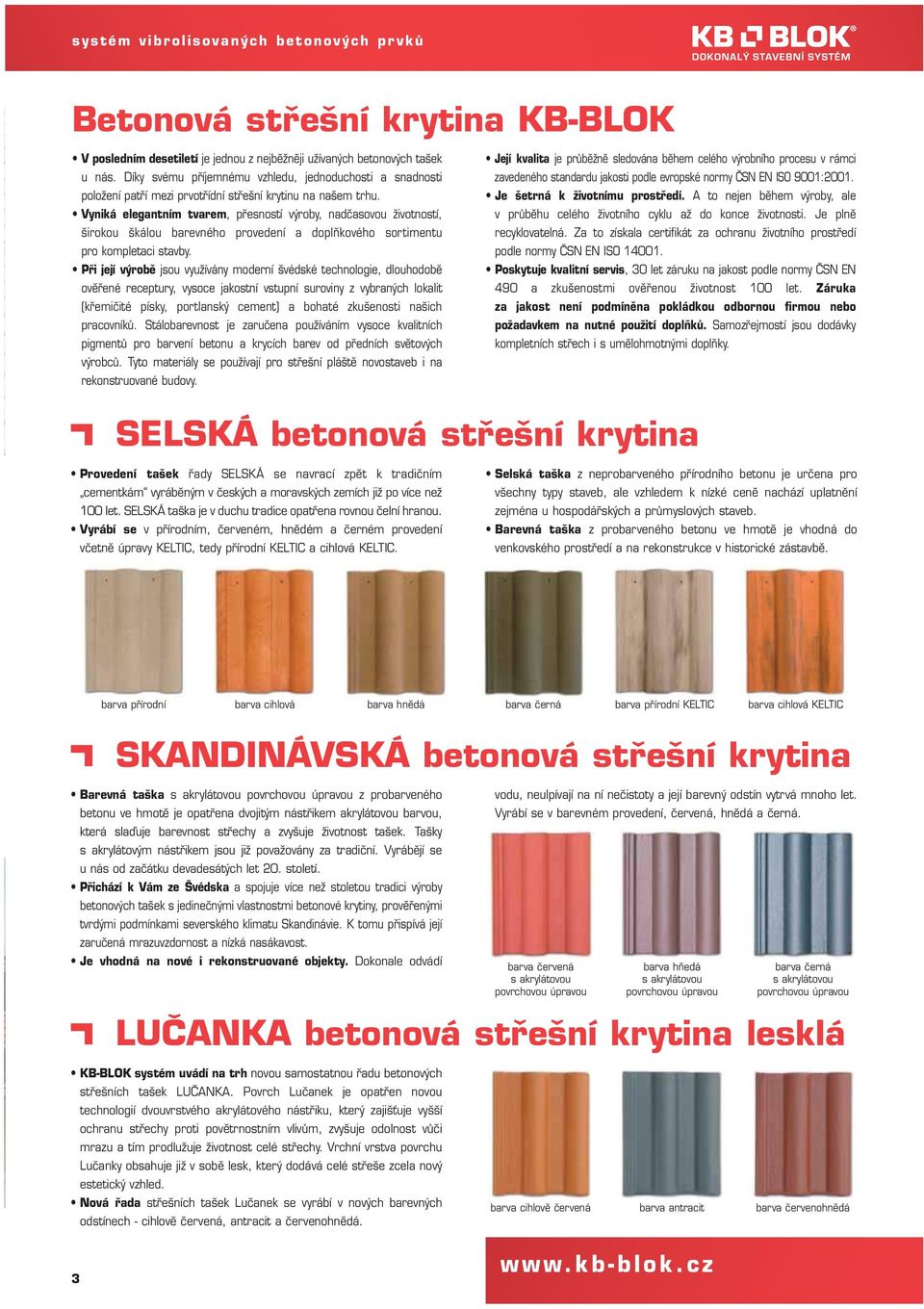

3 systém vibrolisovaných betonových prvků Betonová střešní krytina KB-BLOK V posledním desetiletí je jednou z nejběžněji užívaných betonových tašek u nás. Díky svému příjemnému vzhledu, jednoduchosti a snadnosti položení patří mezi prvotřídní střešní krytinu na našem trhu. Vyniká elegantním tvarem, přesností výroby, nadčasovou životností, širokou škálou barevného provedení a doplňkového sortimentu pro kompletaci stavby. Při její výrobě jsou využívány moderní švédské technologie, dlouhodobě ověřené receptury, vysoce jakostní vstupní suroviny z vybraných lokalit (křemičité písky, portlanský cement) a bohaté zkušenosti našich pracovníků. Stálobarevnost je zaručena používáním vysoce kvalitních pigmentů pro barvení betonu a krycích barev od předních světových výrobců. Tyto materiály se používají pro střešní pláště novostaveb i na rekonstruované budovy. Její kvalita je průběžně sledována během celého výrobního procesu v rámci zavedeného standardu jakosti podle evropské normy ČSN EN ISO 9001:2001. Je šetrná k životnímu prostředí. A to nejen během výroby, ale v průběhu celého životního cyklu až do konce životnosti. Je plně recyklovatelná. Za to získala certifikát za ochranu životního prostředí podle normy ČSN EN ISO Poskytuje kvalitní servis, 30 let záruku na jakost podle normy ČSN EN 490 a zkušenostmi ověřenou životnost 100 let. Záruka za jakost není podmíněna pokládkou odbornou firmou nebo požadavkem na nutné použití doplňků. Samozřejmostí jsou dodávky kompletních střech i s umělohmotnými doplňky. SELSKÁ betonová střešní krytina Provedení tašek řady SELSKÁ se navrací zpět k tradičním cementkám vyráběným v českých a moravských zemích již po více než 100 let. SELSKÁ taška je v duchu tradice opatřena rovnou čelní hranou. Vyrábí se v přírodním, červeném, hnědém a černém provedení včetně úpravy KELTIC, tedy přírodní KELTIC a cihlová KELTIC. Selská taška z neprobarveného přírodního betonu je určena pro všechny typy staveb, ale vzhledem k nízké ceně nachází uplatnění zejména u hospodářských a průmyslových staveb. Barevná taška z probarveného betonu ve hmotě je vhodná do venkovského prostředí a na rekonstrukce v historické zástavbě. barva přírodní barva cihlová barva hnědá barva černá barva přírodní KELTIC barva cihlová KELTIC SKANDINÁVSKÁ betonová střešní krytina Barevná taška s akrylátovou povrchovou úpravou z probarveného betonu ve hmotě je opatřena dvojitým nástřikem akrylátovou barvou, která slaďuje barevnost střechy a zvyšuje životnost tašek. Tašky s akrylátovým nástřikem jsou již považovány za tradiční. Vyrábějí se u nás od začátku devadesátých let 20. století. Přichází k Vám ze Švédska a spojuje více než stoletou tradici výroby betonových tašek s jedinečnými vlastnostmi betonové krytiny, prověřenými tvrdými podmínkami severského klimatu Skandinávie. K tomu přispívá její zaručená mrazuvzdornost a nízká nasákavost. Je vhodná na nové i rekonstruované objekty. Dokonale odvádí vodu, neulpívají na ní nečistoty a její barevný odstín vytrvá mnoho let. Vyrábí se v barevném provedení, červená, hnědá a černá. barva červená s akrylátovou povrchovou úpravou barva hňedá s akrylátovou povrchovou úpravou barva černá s akrylátovou povrchovou úpravou LUČANKA betonová střešní krytina lesklá KB-BLOK systém uvádí na trh novou samostatnou řadu betonových střešních tašek LUČANKA. Povrch Lučanek je opatřen novou technologií dvouvrstvého akrylátového nástřiku, který zajišťuje vyšší ochranu střechy proti povětrnostním vlivům, zvyšuje odolnost vůči mrazu a tím prodlužuje životnost celé střechy. Vrchní vrstva povrchu Lučanky obsahuje již v sobě lesk, který dodává celé střeše zcela nový estetický vzhled. Nová řada střešních tašek Lučanek se vyrábí v nových barevných odstínech - cihlově červená, antracit a červenohnědá. barva cihlově červená barva antracit barva červenohnědá 3

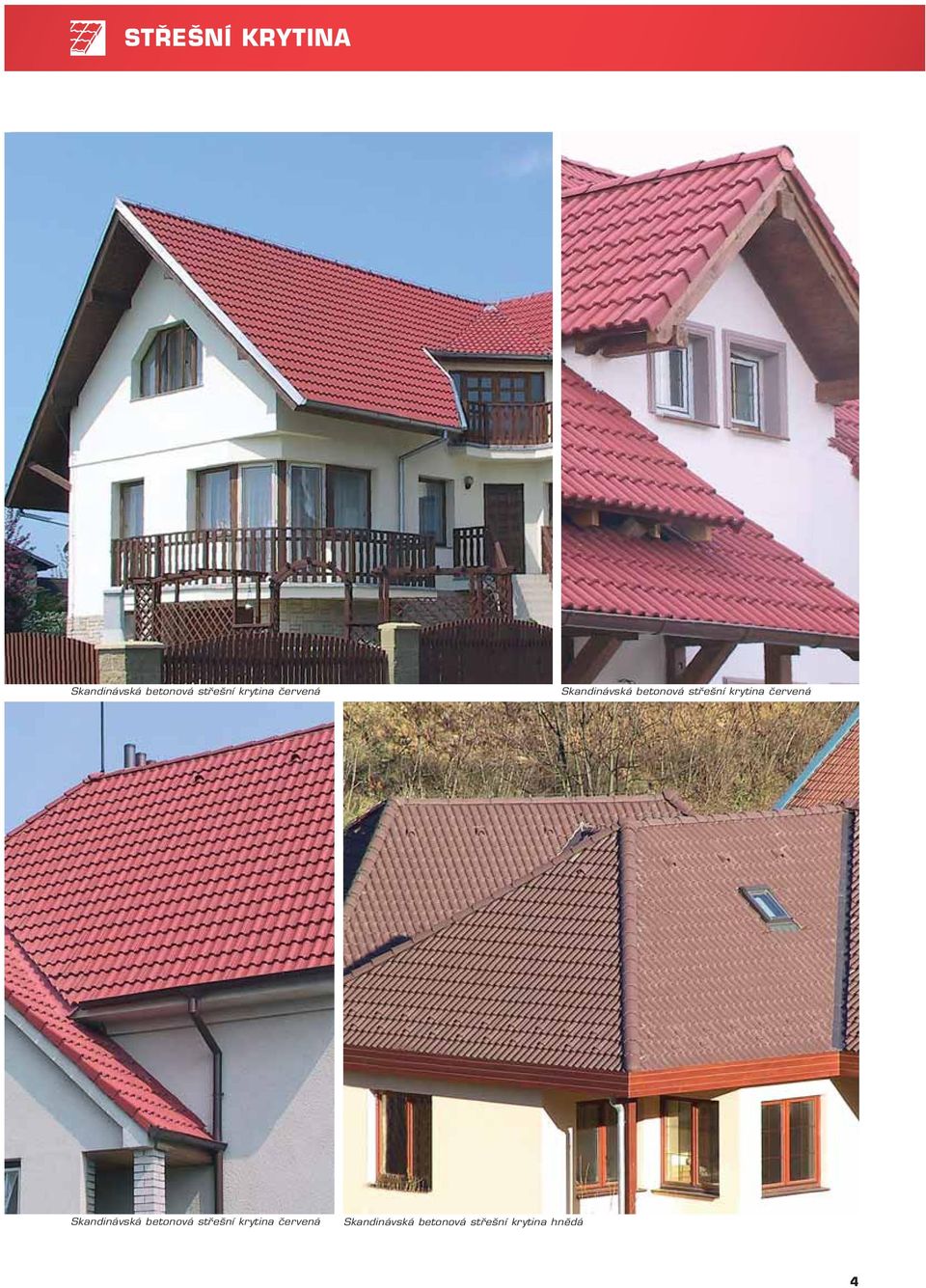

4 STŘEŠNÍ KRYTINA Skandinávská betonová střešní krytina hnědá 4

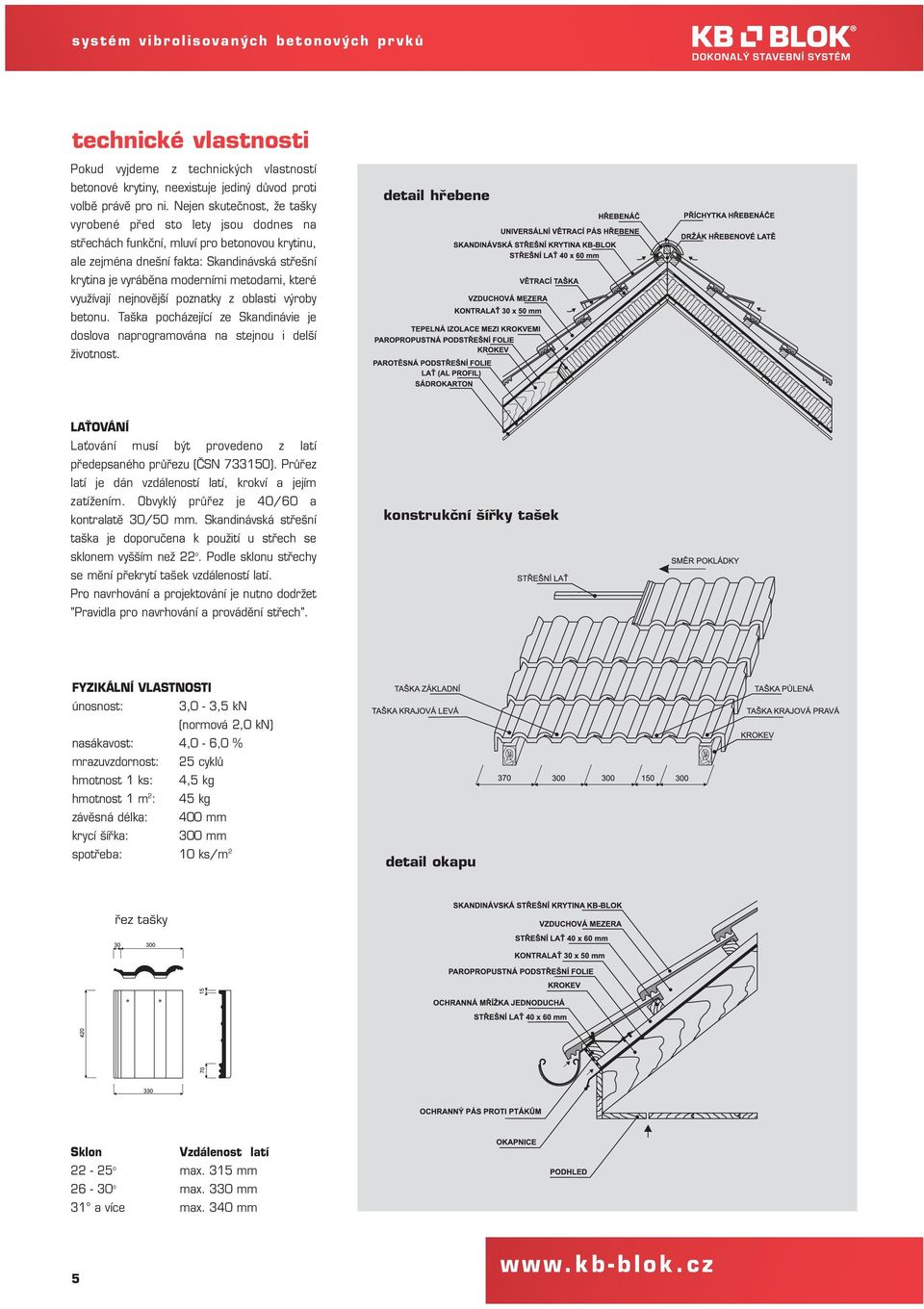

5 systém vibrolisovaných betonových prvků technické vlastnosti Pokud vyjdeme z technických vlastností betonové krytiny, neexistuje jediný důvod proti volbě právě pro ni. Nejen skutečnost, že tašky vyrobené před sto lety jsou dodnes na střechách funkční, mluví pro betonovou krytinu, ale zejména dnešní fakta: Skandinávská střešní krytina je vyráběna moderními metodami, které využívají nejnovější poznatky z oblasti výroby betonu. Taška pocházející ze Skandinávie je doslova naprogramována na stejnou i delší životnost. detail hřebene LAŤOVÁNÍ Laťování musí být provedeno z latí předepsaného průřezu (ČSN ). Průřez latí je dán vzdáleností latí, krokví a jejím zatížením. Obvyklý průřez je 40/60 a kontralatě 30/50 mm. Skandinávská střešní taška je doporučena k použití u střech se sklonem vyšším než 22 o. Podle sklonu střechy se mění překrytí tašek vzdáleností latí. Pro navrhování a projektování je nutno dodržet "Pravidla pro navrhování a provádění střech". konstrukční šířky tašek FYZIKÁLNÍ VLASTNOSTI únosnost: 3,0-3,5 kn (normová 2,0 kn) nasákavost: 4,0-6,0 % mrazuvzdornost: 25 cyklů hmotnost 1 ks: 4,5 kg hmotnost 1 m 2 : 45 kg závěsná délka: 400 mm krycí šířka: 300 mm spotřeba: 10 ks/m 2 detail okapu řez tašky Sklon Vzdálenost latí o max. 315 mm o max. 330 mm 31 a více max. 340 mm 5

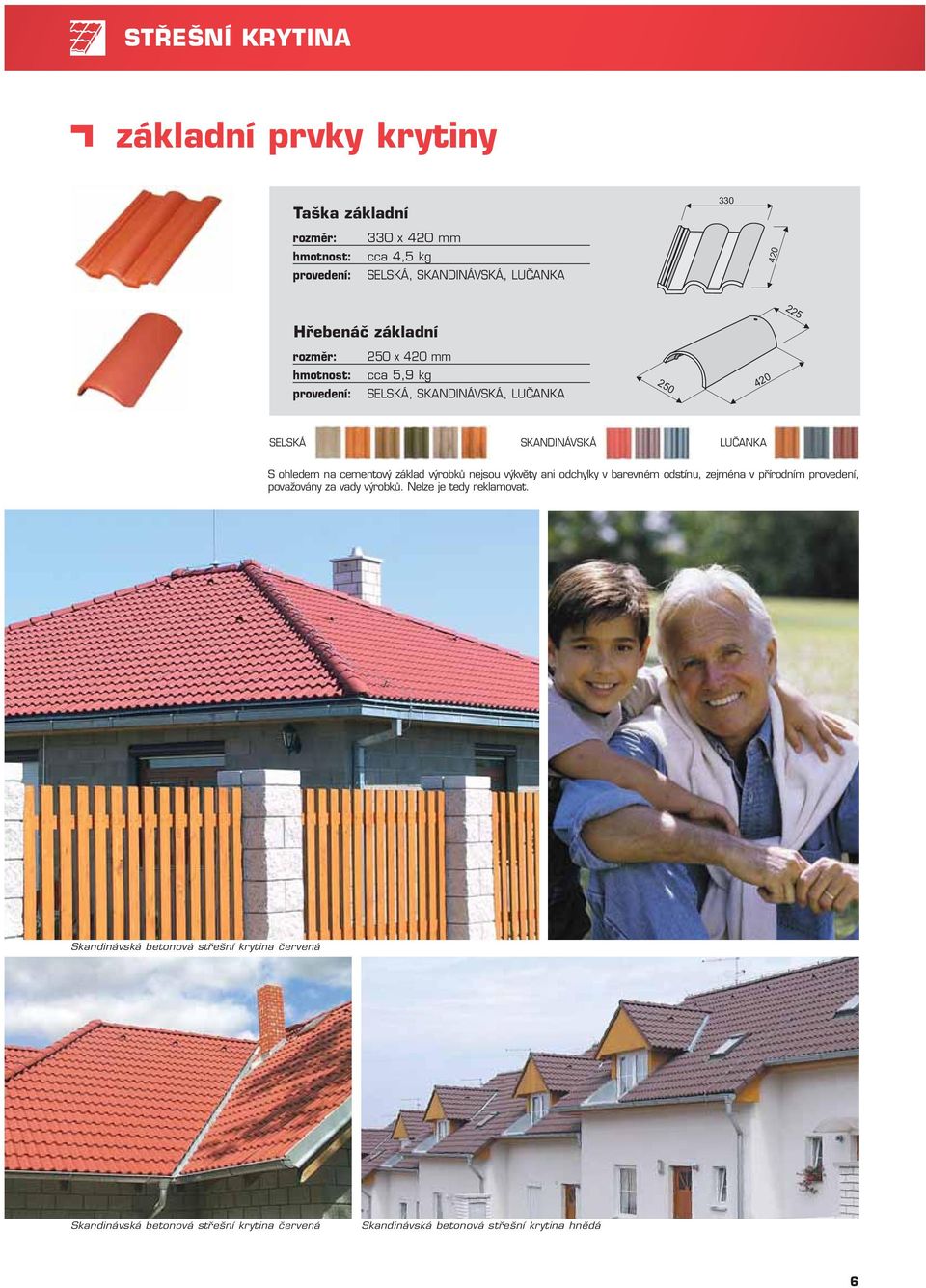

6 STŘEŠNÍ KRYTINA základní prvky krytiny Taška základní x 420 mm cca 4,5 kg Hřebenáč základní 250 x 420 mm cca 5,9 kg SELSKÁ SKANDINÁVSKÁ LUČANKA S ohledem na cementový základ výrobků nejsou výkvěty ani odchylky v barevném odstínu, zejména v přírodním provedení, považovány za vady výrobků. Nelze je tedy reklamovat. Skandinávská betonová střešní krytina hnědá 6

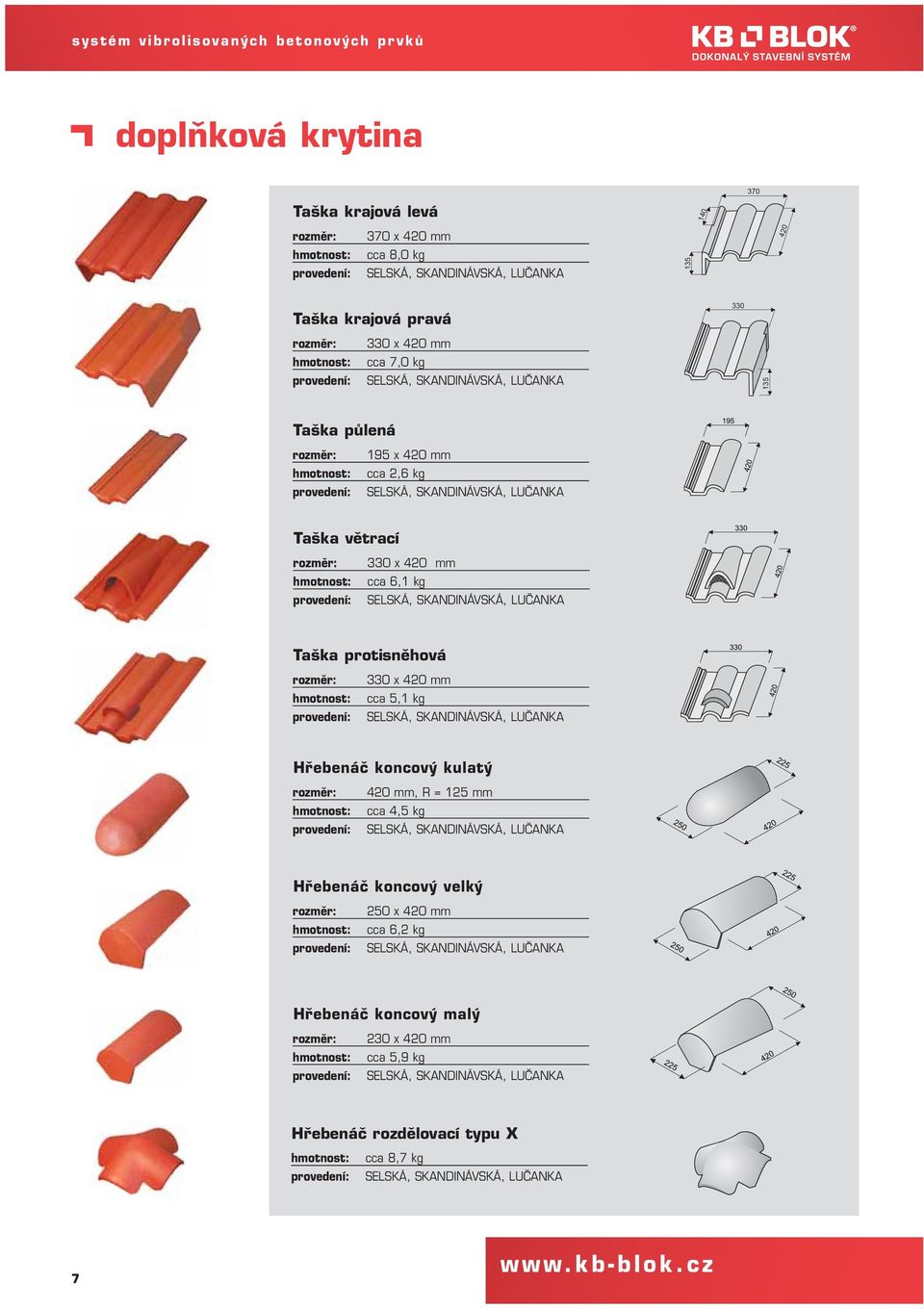

7 systém vibrolisovaných betonových prvků doplňková krytina Taška krajová levá x 420 mm cca 8,0 kg Taška krajová pravá x 420 mm cca 7,0 kg 135 Taška půlená 195 x 420 mm cca 2,6 kg Taška větrací 330 x 420 mm cca 6,1 kg Taška protisněhová 330 x 420 mm cca 5,1 kg Hřebenáč koncový kulatý 420 mm, R = 125 mm cca 4,5 kg Hřebenáč koncový velký 250 x 420 mm cca 6,2 kg Hřebenáč koncový malý 230 x 420 mm cca 5,9 kg Hřebenáč rozdělovací typu X cca 8,7 kg 7

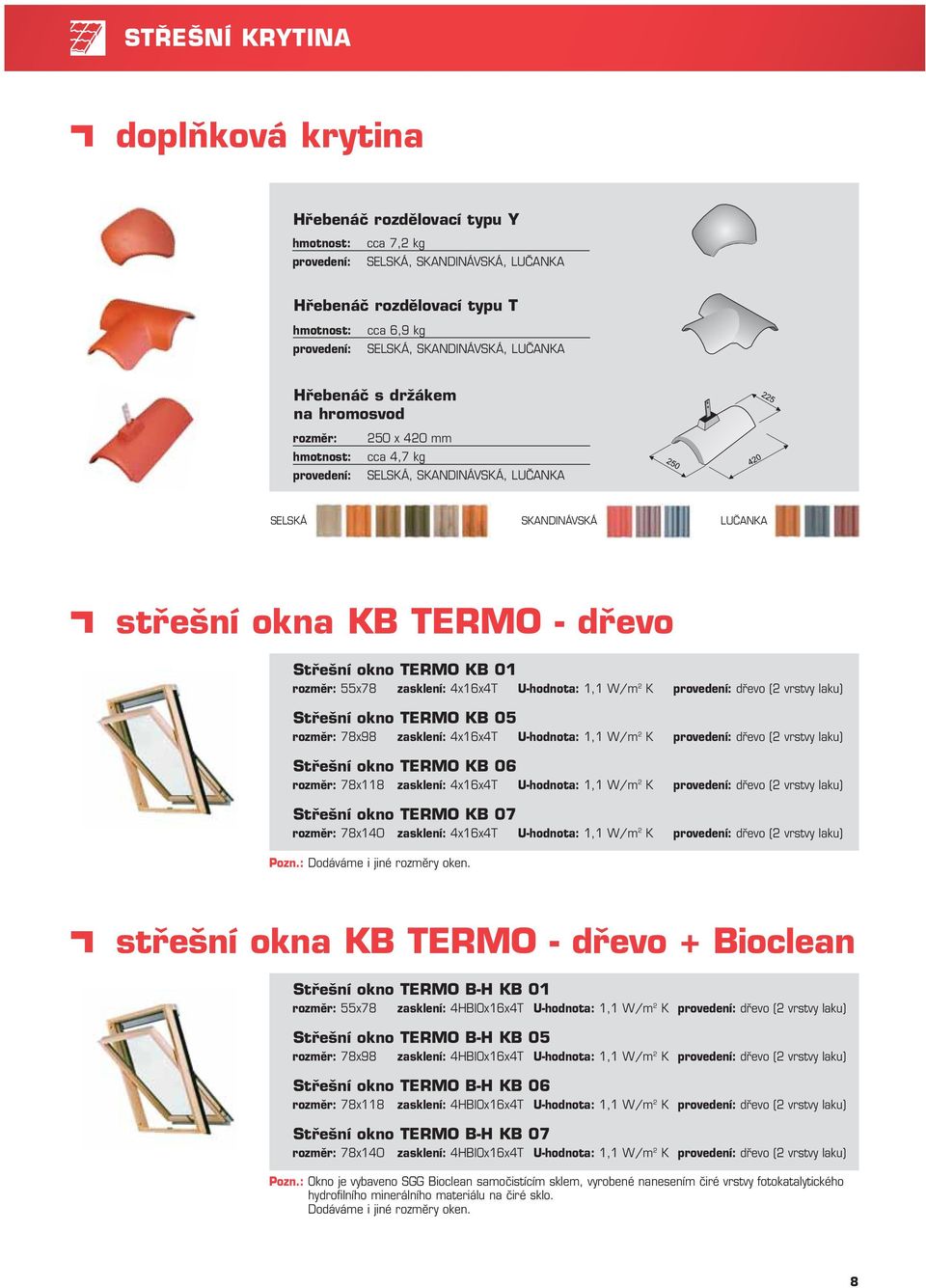

8 STŘEŠNÍ KRYTINA doplňková krytina Hřebenáč rozdělovací typu Y cca 7,2 kg Hřebenáč rozdělovací typu T cca 6,9 kg Hřebenáč s držákem na hromosvod 250 x 420 mm cca 4,7 kg SELSKÁ SKANDINÁVSKÁ LUČANKA střešní okna KB TERMO - dřevo Střešní okno TERMO KB 01 55x78 zasklení: 4x16x4T U-hodnota: 1,1 W/m 2 K dřevo (2 vrstvy laku) Střešní okno TERMO KB 05 78x98 zasklení: 4x16x4T U-hodnota: 1,1 W/m 2 K dřevo (2 vrstvy laku) Střešní okno TERMO KB 06 78x118 zasklení: 4x16x4T U-hodnota: 1,1 W/m 2 K dřevo (2 vrstvy laku) Střešní okno TERMO KB 07 78x140 zasklení: 4x16x4T U-hodnota: 1,1 W/m 2 K dřevo (2 vrstvy laku) Pozn.: Dodáváme i jiné rozměry oken. střešní okna KB TERMO - dřevo + Bioclean Střešní okno TERMO B-H KB 01 55x78 zasklení: 4HBIOx16x4T U-hodnota: 1,1 W/m 2 K dřevo (2 vrstvy laku) Střešní okno TERMO B-H KB 05 78x98 zasklení: 4HBIOx16x4T U-hodnota: 1,1 W/m 2 K dřevo (2 vrstvy laku) Střešní okno TERMO B-H KB 06 78x118 zasklení: 4HBIOx16x4T U-hodnota: 1,1 W/m 2 K dřevo (2 vrstvy laku) Střešní okno TERMO B-H KB 07 78x140 zasklení: 4HBIOx16x4T U-hodnota: 1,1 W/m 2 K dřevo (2 vrstvy laku) Pozn.: Okno je vybaveno SGG Bioclean samočistícím sklem, vyrobené nanesením čiré vrstvy fotokatalytického hydrofilního minerálního materiálu na čiré sklo. Dodáváme i jiné rozměry oken. 8

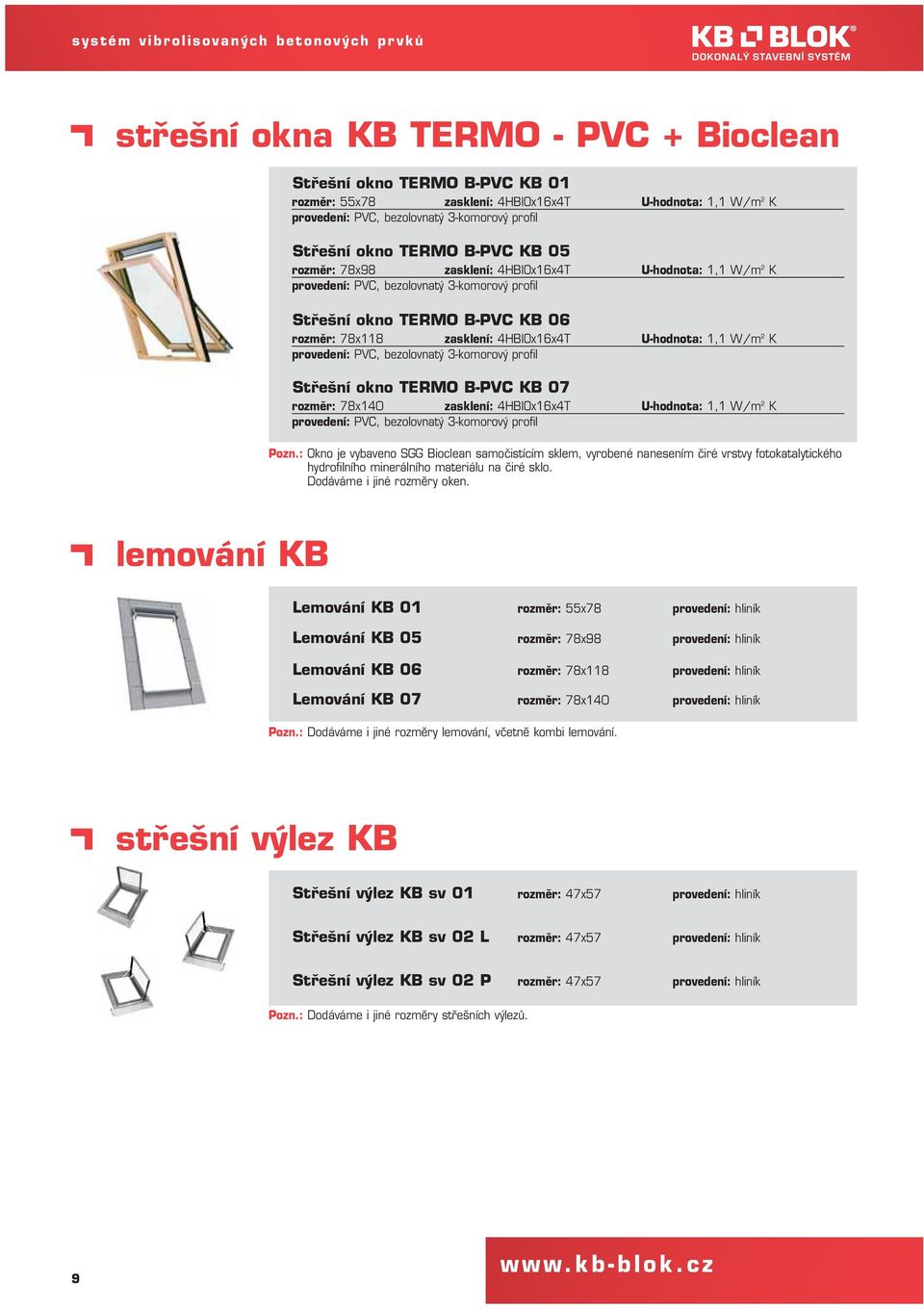

9 systém vibrolisovaných betonových prvků střešní okna KB TERMO - PVC + Bioclean Střešní okno TERMO B-PVC KB 01 55x78 zasklení: 4HBIOx16x4T U-hodnota: 1,1 W/m 2 K PVC, bezolovnatý 3-komorový profil Střešní okno TERMO B-PVC KB 05 78x98 zasklení: 4HBIOx16x4T U-hodnota: 1,1 W/m 2 K PVC, bezolovnatý 3-komorový profil Střešní okno TERMO B-PVC KB 06 78x118 zasklení: 4HBIOx16x4T U-hodnota: 1,1 W/m 2 K PVC, bezolovnatý 3-komorový profil Střešní okno TERMO B-PVC KB 07 78x140 zasklení: 4HBIOx16x4T U-hodnota: 1,1 W/m 2 K PVC, bezolovnatý 3-komorový profil Pozn.: Okno je vybaveno SGG Bioclean samočistícím sklem, vyrobené nanesením čiré vrstvy fotokatalytického hydrofilního minerálního materiálu na čiré sklo. Dodáváme i jiné rozměry oken. lemování KB Lemování KB 01 55x78 hliník Lemování KB 05 78x98 hliník Lemování KB 06 78x118 hliník Lemování KB 07 78x140 hliník Pozn.: Dodáváme i jiné rozměry lemování, včetně kombi lemování. střešní výlez KB Střešní výlez KB sv 01 47x57 hliník Střešní výlez KB sv 02 L 47x57 hliník Střešní výlez KB sv 02 P 47x57 hliník Pozn.: Dodáváme i jiné rozměry střešních výlezů. 9

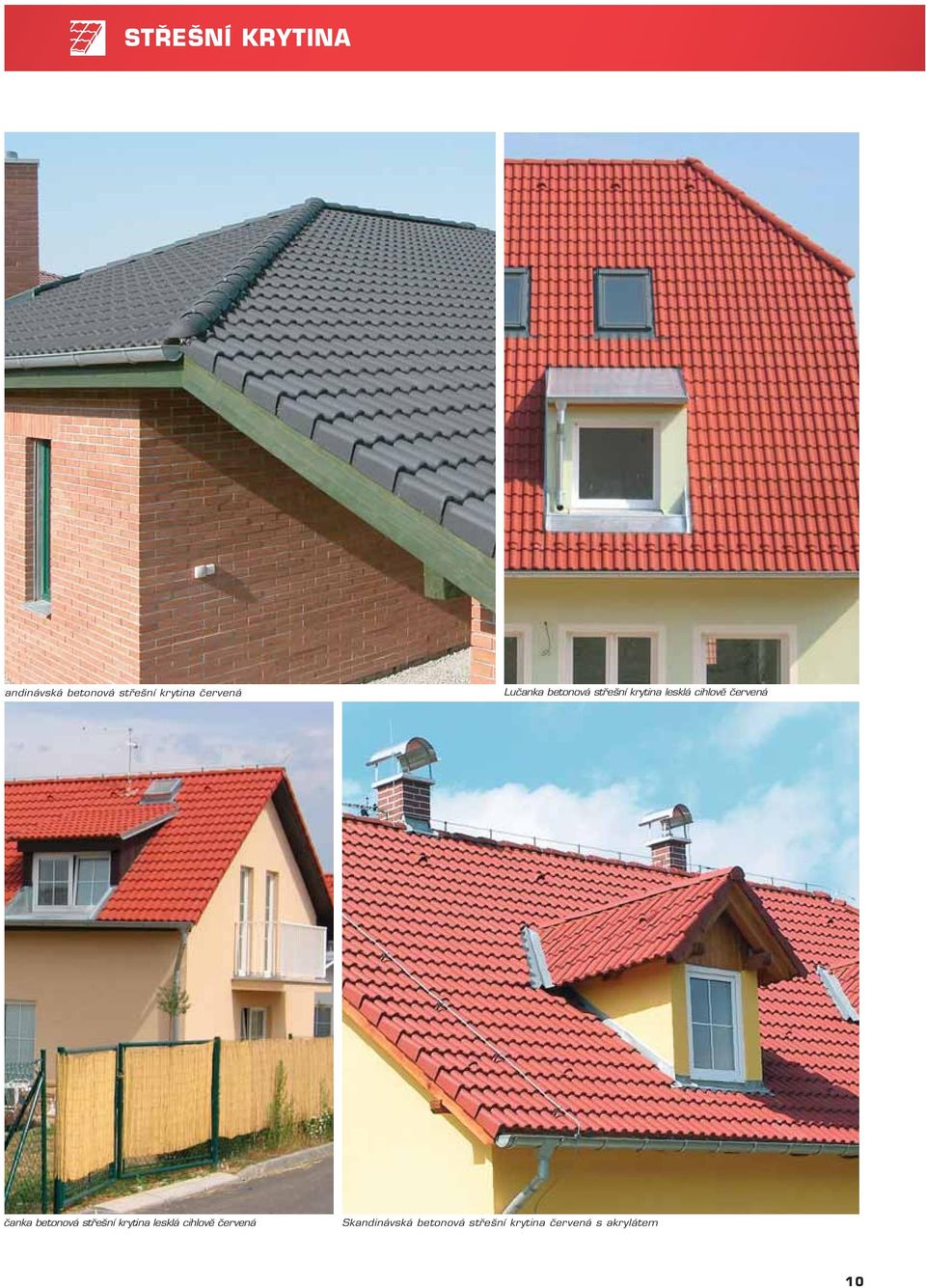

10 STŘEŠNÍ KRYTINA ndinávská betonová střešní krytina červená Lučanka betonová střešní krytina lesklá cihlově červená anka betonová střešní krytina lesklá cihlově červená s akrylátem 10

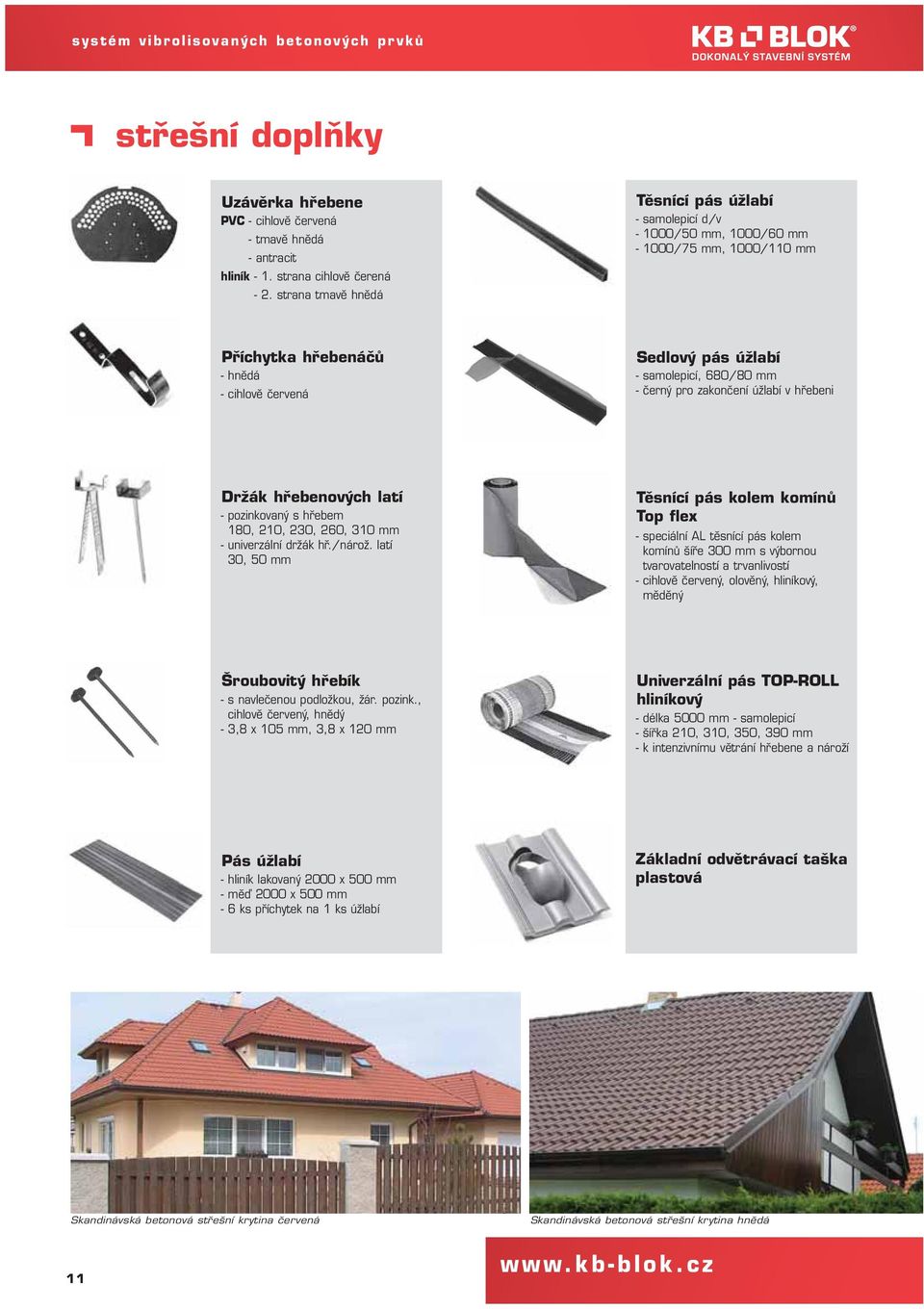

11 systém vibrolisovaných betonových prvků střešní doplňky Uzávěrka hřebene PVC - cihlově červená - tmavě hnědá - antracit hliník - 1. strana cihlově čerená - 2. strana tmavě hnědá Těsnící pás úžlabí - samolepicí d/v /50 mm, 1000/60 mm /75 mm, 1000/110 mm Příchytka hřebenáčů - hnědá - cihlově červená Sedlový pás úžlabí - samolepicí, 680/80 mm - černý pro zakončení úžlabí v hřebeni Držák hřebenových latí - pozinkovaný s hřebem 180, 210, 230, 260, 310 mm - univerzální držák hř./nárož. latí 30, 50 mm Těsnící pás kolem komínů Top flex - speciální AL těsnící pás kolem komínů šíře 300 mm s výbornou tvarovatelností a trvanlivostí - cihlově červený, olověný, hliníkový, měděný Šroubovitý hřebík - s navlečenou podložkou, žár. pozink., cihlově červený, hnědý - 3,8 x 105 mm, 3,8 x 120 mm Univerzální pás TOP-ROLL hliníkový - délka 5000 mm - samolepicí - šířka 210, 310, 350, 390 mm - k intenzivnímu větrání hřebene a nároží Pás úžlabí - hliník lakovaný 2000 x 500 mm - měď 2000 x 500 mm - 6 ks příchytek na 1 ks úžlabí Základní odvětrávací taška plastová Skandinávská betonová střešní krytina hnědá 11

12 STŘEŠNÍ KRYTINA střešní doplňky Větrací pásy Standard - nosná šířka 200 mm - délka 1000 mm - pro instalaci hřebene i nároží na sucho Taška plastová prosvětlovací - PVC - hliník (Al) Větrání Odvětrávací roura se stahovací maticí a krycí výkyvnou trubkou. Víko odvětrávací roury. Kompletní větrák se skládá z: taška, roura, víko, flex-hadice Ochranná větrací mřížka jednoduchá /60 mm, 1000/120 mm Větrák krátký Dvoudílná trubka s krytem. Kompletní větrák se skládá z: taška, větrák, flex-hadice Ochranný pás proti ptákům - větrací průřez 60 % - délka pasu 5 m - šířka 50, 80, 100, 150, 180 mm Flex-hadice se spínacím páskem Flex-hadice černá - 43 cm/12 vln Flex-hadice červená - 62 cm/20 vln Příchytka tašky - typ č mm Anténní průchodka pro všechny střešní tašky pro průměr 20 až 60 mm. Komplet taška se skládá z: taška, průchodka Univerzální vikýř pro profil. střešní krytiny - velikost 45 x 55 cm - s těsnícími klíny a barevným olovněným pásem, hliník - cihlově červený, hnědý, měděný Selská betonová střešní krytina cihlová 12

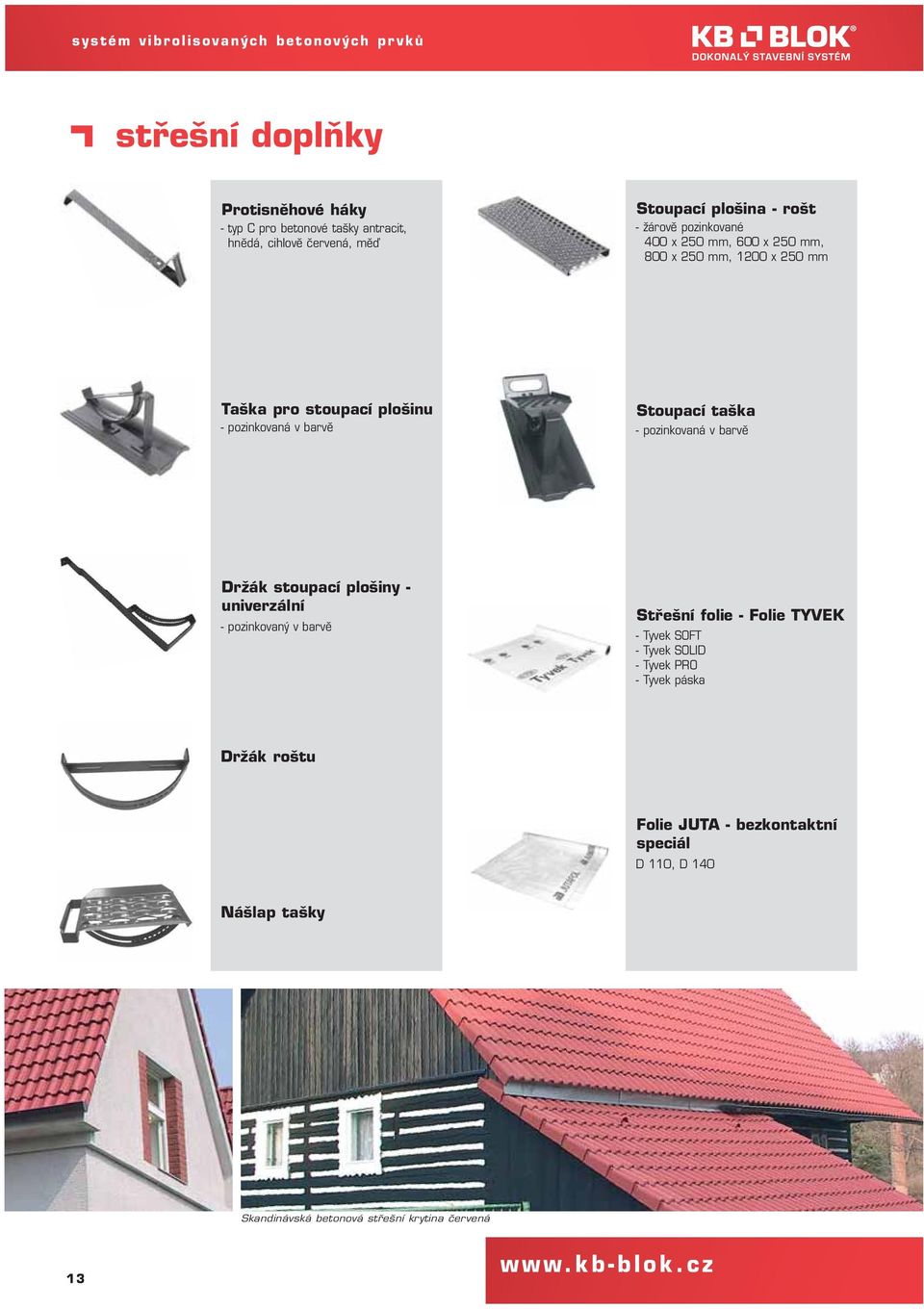

13 systém vibrolisovaných betonových prvků střešní doplňky Protisněhové háky - typ C pro betonové tašky antracit, hnědá, cihlově červená, měď Stoupací plošina - rošt - žárově pozinkované 400 x 250 mm, 600 x 250 mm, 800 x 250 mm, 1200 x 250 mm Taška pro stoupací plošinu - pozinkovaná v barvě Stoupací taška - pozinkovaná v barvě Držák stoupací plošiny - univerzální - pozinkovaný v barvě Střešní folie - Folie TYVEK - Tyvek SOFT - Tyvek SOLID - Tyvek PRO - Tyvek páska Držák roštu Folie JUTA - bezkontaktní speciál D 110, D 140 Nášlap tašky 13

14 STŘEŠNÍ KRYTINA Selská betonová střešní krytina cihlová Selská betonová střešní krytina přírodní KELTIC Skandinávská betonová střešní krytina hnědá 14

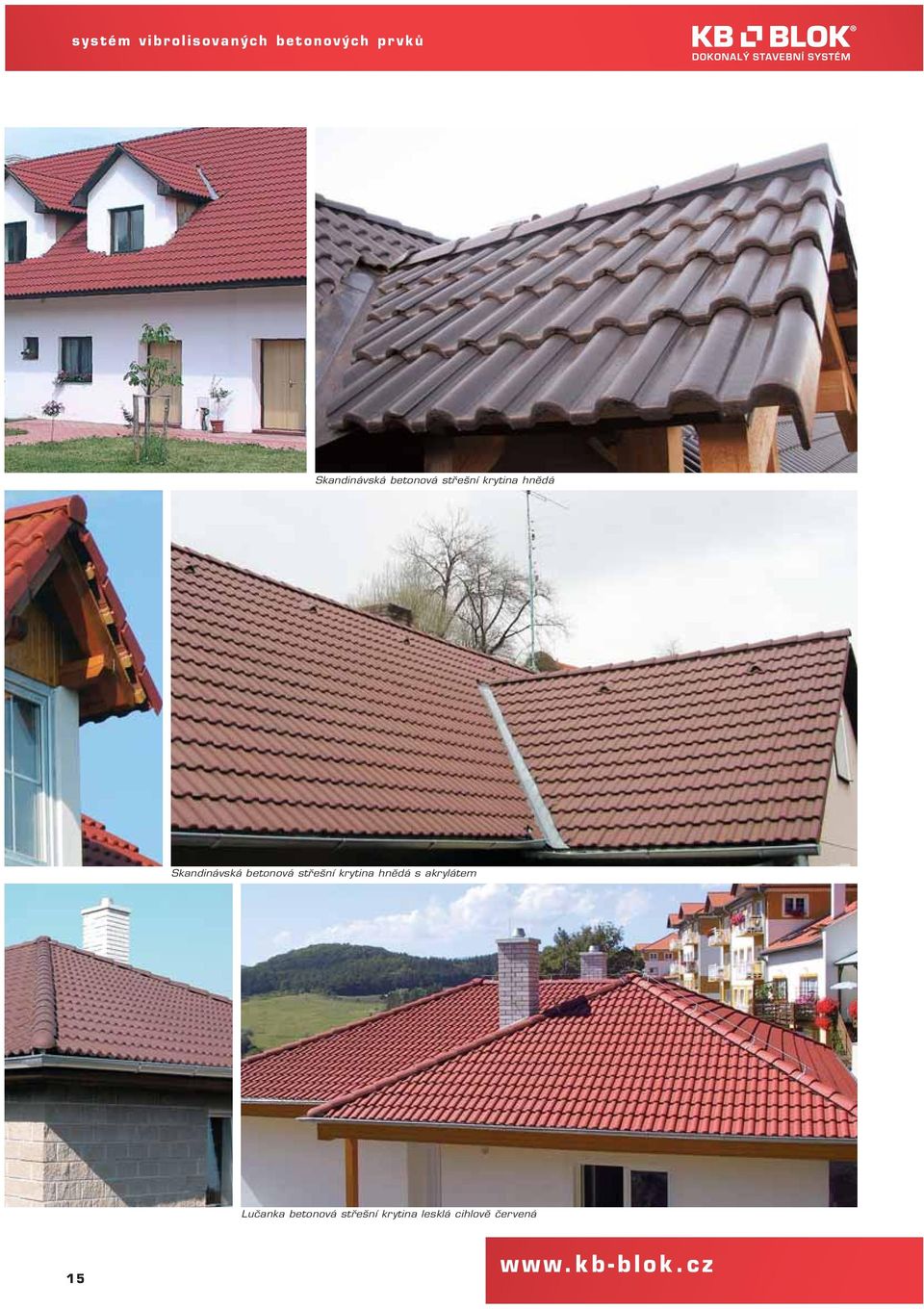

15 systém vibrolisovaných betonových prvků Skandinávská betonová střešní krytina hnědá Skandinávská betonová střešní krytina hnědá s akrylátem Lučanka betonová střešní krytina lesklá cihlově červená 15
