1 AKUMULAČNÍ NÁDRŽE NAD, NADO 250, 500, 750, 1000 UKV 102, 300, 500 Tradice od roku 1956

2 AKUMULAČNÍ NÁDRŽE Akumulační nádrže slouží k akumulaci přebytečného tepla od jeho zdroje. Zdrojem tepla může být kotel na tuhá paliva, tepelné čerpadlo, solární kolektory, krbová vložka atd. Některé typy nádrží dovolují kombinovat zapojení více zdrojů. Nádrže typu NAD slouží pouze k ukládání tepla v topném systému, typ NADO dovoluje i přímý ohřev užitkové vody ve vnitřní smaltované nádobě nebo její předehřev pro další ohřívač vody. Nádrže s trubkovými výměníky nelze použít pro průtokový ohřev teplé užitkové vody, kromě typu nádrže V6, která je dodávána s nerezovým výměníkem. Vše závisí na teplotě topné vody, která se akumuluje v nádrži. Zapojení s kotlem většinou dovoluje přímo ohřev TUV ve vnitřní nádrži na požadovanou teplotu, naopak zapojení na solární kolektory nebo tepelné čerpadlo TUV jen předehřeje a je nutné zařadit další (například) elektrický ohřívač vody, který dohřeje vodu na požadovanou teplotu. Dalším řešením je montáž elektrického dohřevu do akumulační nádoby, což umožňuje elektrická topná jednotka TJ 6/4 nebo topná příruba TPK. Zařazení akumulační nádrže do topného systému s kotlem na tuhá paliva umožňuje optimální chod kotle na příznivé teplotě při provozu kotle a další finanční úspory uživatele.

3 U VŠECH AKUMULAČNÍCH NÁDRŽÍ SE ZDARMA PRODLUŽUJE ZÁRUKA ZE TŘÍ NA PĚT LET! Pro zvýšení životnosti nádrže doporučujeme používat jako topné médium upravenou vodu, destilovanou vodu, dále je vhodné přidávat přípravky omezující korozi (inhibitory). Balení akumulační nádrže obsahuje: Nádrž,návod, rektifikační nožičky proustavení nádrže do roviny (20 40 mm). Tepelná izolace je přiložena v samostatném obalu. 3

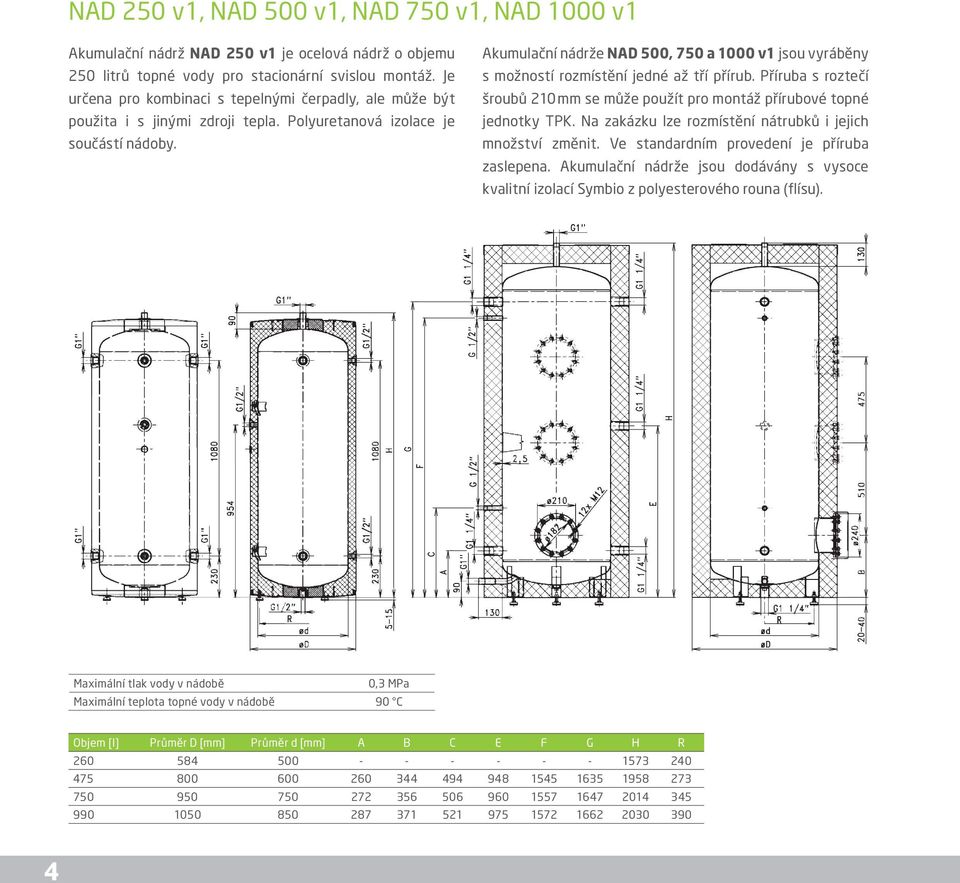

4 NAD 250 v1, NAD 500 v1, NAD 750 v1, NAD 1000 v1 Akumulační nádrž NAD 250 v1 je ocelová nádrž o objemu 250 litrů topné vody pro stacionární svislou montáž. Je určena pro kombinaci s tepelnými čerpadly, ale může být použita i s jinými zdroji tepla. Polyuretanová izolace je součástí nádoby. Akumulační nádrže NAD 500, 750 a 1000 v1 jsou vyráběny s možností rozmístění jedné až tří přírub. Příruba s roztečí šroubů 210 mm se může použít pro montáž přírubové topné jednotky TPK. Na zakázku lze rozmístění nátrubků i jejich množství změnit. Ve standardním provedení je příruba zaslepena. Akumulační nádrže jsou dodávány s vysoce kvalitní izolací Symbio z polyesterového rouna (flísu). Maximální tlak vody v nádobě 0,3 MPa Maximální teplota topné vody v nádobě 90 C Objem [l] Průměr D [mm] Průměr d [mm] A B C E F G H R

5 NAD 500 v2, NAD 750 v2, NAD 1000 v2 Akumulační nádrže NAD v2 jsou vyráběny s možností rozmístění nátrubků G 1½. Nátrubek G 1½ se může použít pro montáž elektrické topné jednotky TJ 6/4. Akumulační nádrže je možné dodat i s více nátrubky a na zakázku rozmístění nátrubků i jejich množství změnit. Ve standardním provedení je nátrubek zaslepen. Akumulační nádrže jsou dodávány s vysoce kvalitní izolací Symbio z polyesterového rouna (flísu). Maximální tlak vody v nádobě 0,3 MPa Maximální teplota topné vody v nádobě 90 C Objem [l] Průměr D [mm] Průměr d [mm] A B C F G H R

6 NAD 500 v3, NAD 750 v3, NAD 1000 v3 Akumulační nádrže NAD v3 jsou vyráběny ve dvou provedeních, s přírubou o rozteči šroubů 210 mm pro montáž přírubové topné jednotky TPK nebo bez příruby pouze s nátrubky. Ve standardním provedení je příruba zaslepena. Akumulační nádrže jsou dodávány s vysoce kvalitní izolací Symbio z polyesterového rouna (flísu). Maximální tlak vody v nádobě 0,3 MPa Maximální teplota topné vody v nádobě 90 C Objem [l] Průměr D [mm] Průměr d [mm] A B C E F H R

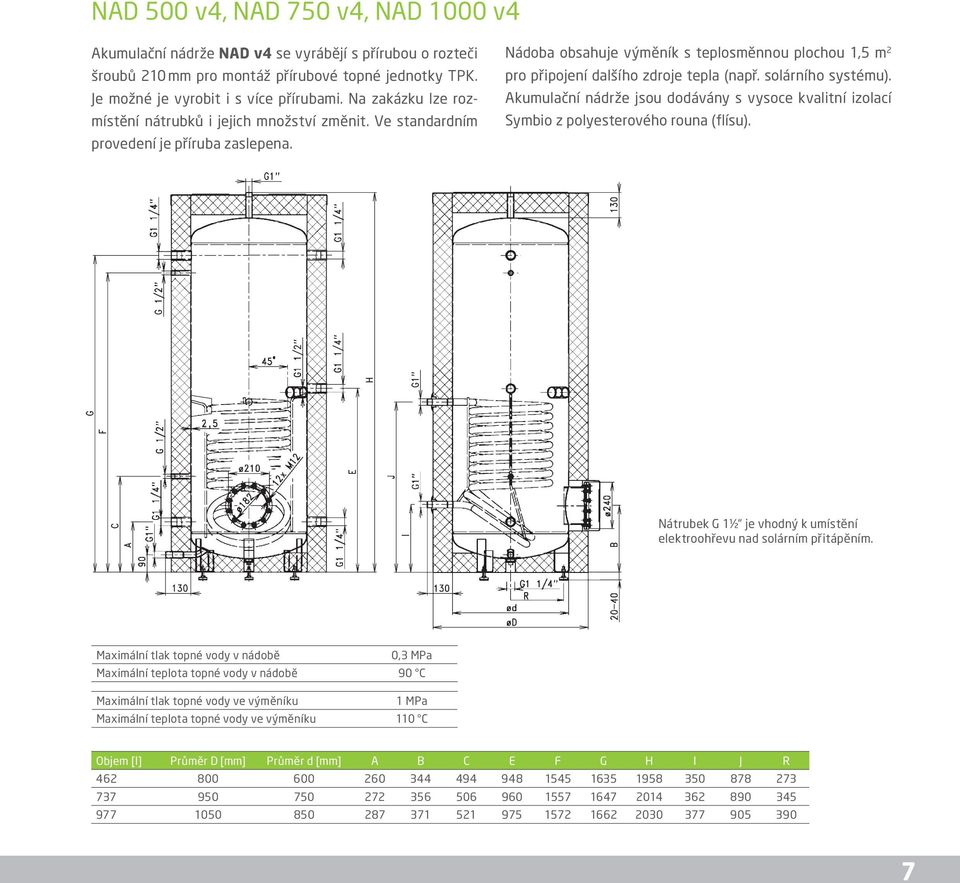

7 NAD 500 v4, NAD 750 v4, NAD 1000 v4 Akumulační nádrže NAD v4 se vyrábějí s přírubou o rozteči šroubů 210 mm pro montáž přírubové topné jednotky TPK. Je možné je vyrobit i s více přírubami. Na zakázku lze rozmístění nátrubků i jejich množství změnit. Ve standardním provedení je příruba zaslepena. Nádoba obsahuje výměník s teplosměnnou plochou 1,5 m 2 pro připojení dalšího zdroje tepla (např. solárního systému). Akumulační nádrže jsou dodávány s vysoce kvalitní izolací Symbio z polyesterového rouna (flísu). Nátrubek G 1½ je vhodný k umístění elektroohřevu nad solárním přitápěním. Maximální tlak topné vody v nádobě 0,3 MPa Maximální teplota topné vody v nádobě 90 C Maximální tlak topné vody ve výměníku 1 MPa Maximální teplota topné vody ve výměníku 110 C Objem [l] Průměr D [mm] Průměr d [mm] A B C E F G H I J R

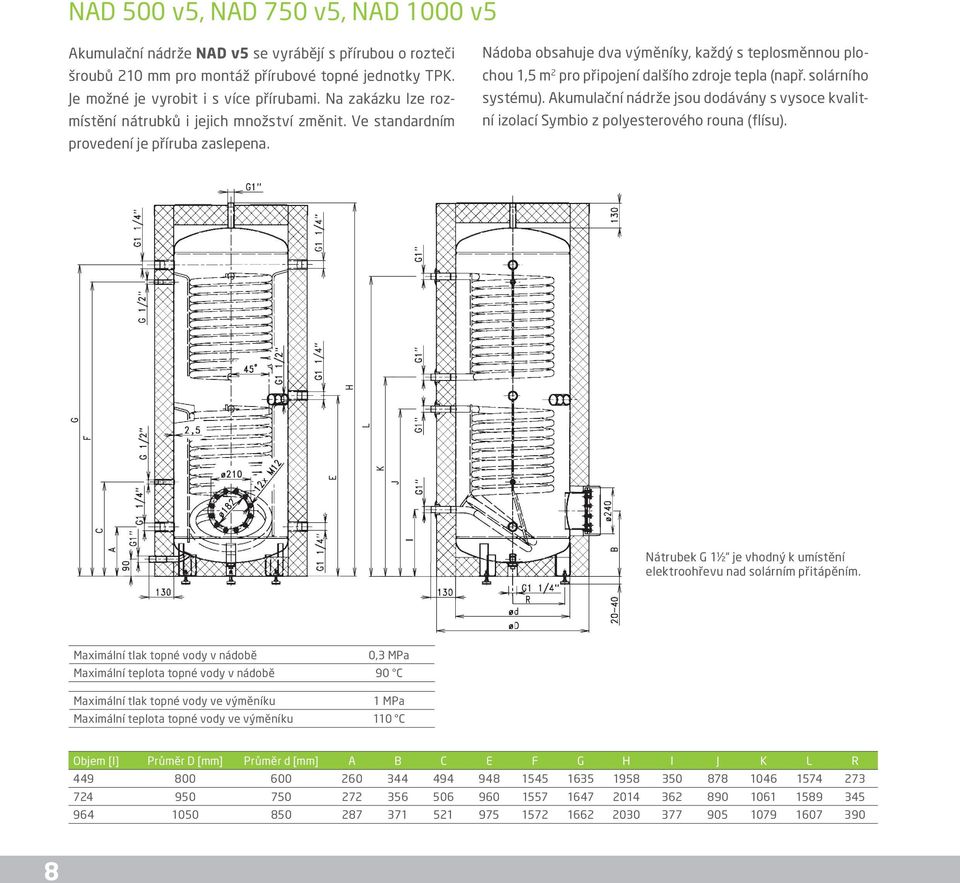

8 NAD 500 v5, NAD 750 v5, NAD 1000 v5 Akumulační nádrže NAD v5 se vyrábějí s přírubou o rozteči šroubů 210 mm pro montáž přírubové topné jednotky TPK. Je možné je vyrobit i s více přírubami. Na zakázku lze rozmístění nátrubků i jejich množství změnit. Ve standardním provedení je příruba zaslepena. Nádoba obsahuje dva výměníky, každý s teplosměnnou plochou 1,5 m 2 pro připojení dalšího zdroje tepla (např. solárního systému). Akumulační nádrže jsou dodávány s vysoce kvalitní izolací Symbio z polyesterového rouna (flísu). Nátrubek G 1½ je vhodný k umístění elektroohřevu nad solárním přitápěním. Maximální tlak topné vody v nádobě 0,3 MPa Maximální teplota topné vody v nádobě 90 C Maximální tlak topné vody ve výměníku 1 MPa Maximální teplota topné vody ve výměníku 110 C Objem [l] Průměr D [mm] Průměr d [mm] A B C E F G H I J K L R

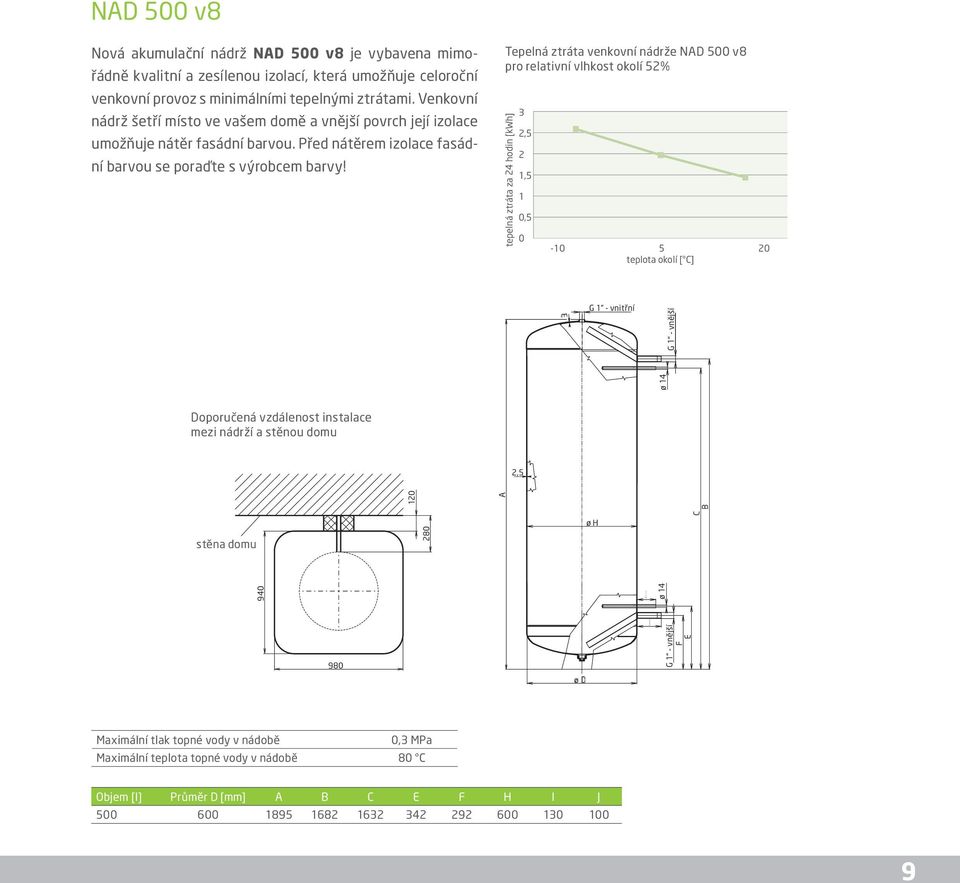

9 NAD 500 v8 Nová akumulační nádrž NAD 500 v8 je vybavena mimořádně kvalitní a zesílenou izolací, která umožňuje celoroční venkovní provoz s minimálními tepelnými ztrátami. Venkovní nádrž šetří místo ve vašem domě a vnější povrch její izolace umožňuje nátěr fasádní barvou. Před nátěrem izolace fasádní barvou se poraďte s výrobcem barvy! Tepelná ztráta venkovní nádrže NAD 500 v8 pro relativní vlhkost okolí 52% tepelná ztráta za 24 hodin [kwh] 3 2,5 2 1,5 1 0, teplota okolí [ C] G 1 - vnitřní Doporučená vzdálenost instalace mezi nádrží a stěnou domu 2,5 stěna domu ø A B ø 14 G 1 - vnější ø H C 980 G 1 - vnější F E Maximální tlak topné vody v nádobě 0,3 MPa Maximální teplota topné vody v nádobě 80 C Objem [l] Průměr D [mm] A B C E F H I J

10 NADO 500 v1, NADO 750 v1, NADO 1000 v1 Akumulační nádrže NADO v1 jsou vyráběny s přírubou o rozteči šroubů 210 mm pro montáž přírubové topné jednotky TPK. Ve standardním provedení je příruba zaslepena. Nádrž obsahuje vnitřní smaltovaný zásobník o objemu 100, 160 nebo 200 litrů dle velikosti akumulační nádrže. Akumulační nádrže jsou dodávány s vysoce kvalitní izolací Symbio z polyesterového rouna (flísu). Typ Objem zásobníku TUV [l] ø D2=320 mm ø D2=500 mm ø D2=500 mm NADO NADO NADO Maximální tlak topné vody v nádobě 0,3 MPa Maximální teplota topné vody v nádobě 90 C Maximální tlak vody ve vnitřní nádobě 0,6 MPa Maximální teplota topné vody ve vnitřní nádobě 90 C Typ Teplosměnná plocha [m 2 ] NADO , , ,25 NADO , , ,62 NADO , , ,95 Objem [l] * Průměr D [mm] Průměr d [mm] A B C E F G H R * Pro výpočet objemu topné vody musí být odečten objem vnitřní nádoby. 10

11 NADO 500/300 v1, NADO 750/250 v1 Dvouplášťové ohřívače NADO 500/300 v1 a NADO 750/250 v1 jsou speciálně vyvinuté akumulační zásobníky pro ohřev teplé vody v otopných systémech s tepelnými čerpadly, je možné je ale použít i s jinými zdroji tepla. Ohřívače se skládají ze dvou ocelových nádrží, které jsou spojeny celoobvodovým svárem. Toto technologické provedení zamezuje poškození plovoucí nádoby při manipulaci a instalaci. Akumulační nádrže jsou dodávány s vysoce kvalitní izolací Symbio z polyesterového rouna (flísu). NADO 500/300 v1 NADO 750/250 v1 NADO 500/300 v1 NADO 750/250 v1 Objem vnější nádoby [l] Objem vnitřní nádoby [l] Maximální tlak ve vnější nádobě [MPa] 0,3 0,3 Maximální tlak ve vnitřní nádobě [MPa] 0,6 0,6 Teplosměnná plocha [m 2 ] 2,58 2,15 Přenos tepla při teplotě topné vody 50 C [kwh] 18,2 14,83 Množství teplé vody 40 C [l] Maximální teplota ve vnitřní/vnější nádobě [ C] Max. výkon elektrického topného tělesa řady TJ 6/4 [kw] 9 27 (3x9) Max. délka elektrického topného tělesa řady TJ 6/4 [mm]

12 NADO 500 v2, NADO 750 v2, NADO 1000 v2 Akumulační nádrže NADO v2 se vyrábějí s přírubou o rozteči Nádrž NADO v2 se zásobníkem 140 litrů lze doplnit v místě šroubů 210 mm pro montáž přírubové topné jednotky TPK. mezi výměníkem a nádobou o nátrubek G 1½ pro montáž Ve standardním provedení je příruba zaslepena. Nádrž ob- elektrické topné jednotky řady TJ 6/4 sloužící jako dohřev. sahuje vnitřní smaltovaný zásobník o objemu 100 nebo 140 Akumulační nádrže jsou dodávány s vysoce kvalitní izolací litrů a výměník o ploše 1,5 m2 pro připojení dalšího zdroje Symbio z polyesterového rouna (flísu). tepla (např. solárního systému). Vnitřní nádoba 100 litrů Vnitřní nádoba 140 litrů Nátrubek G 1½ je vhodný k umístění elektroohřevu nad solárním přitápěnímpouze u nádrží s vnitřní nádobou 140 litrů. Maximální tlak vody v nádobě Typ 0,3 MPa Maximální teplota topné vody v nádobě 90 C Maximální tlak vody ve výměníku 1 MPa Maximální teplota topné vody ve výměníku 110 C Objem zásobníku TUV [l] ø D2=320 mm ø D2=500 mm NADO NADO NADO Typ Maximální tlak vody ve vnitřní nádobě Maximální teplota topné vody ve vnitřní nádobě Objem [l] * 462 NADO , , C 1,25 Průměr D [mm] Průměr d [mm] A B C E F G H I J R * Pro výpočet objemu topné vody musí být odečten objem vnitřní nádoby. 12 Teplosměnná plocha [m2] 0,6 MPa

13 NADO 500 v3, NADO 750 v3, NADO 1000 v3 Akumulační nádrže NADO v3 se vyrábějí s přírubou o rozteči šroubů 210 mm pro montáž přírubové topné jednotky TPK. Ve standardním provedení je příruba zaslepena. Nádrž obsahuje vnitřní smaltovaný zásobník o objemu 100 litrů a dva výměníky, každý s teplosměnnou plochou 1,5 m 2 pro připojení dalšího zdroje tepla (např. solárního systému). Na zakázku lze rozmístění nátrubků i jejich množství změnit. Akumulační nádrže jsou dodávány s vysoce kvalitní izolací Symbio z polyesterového rouna (flísu). Maximální tlak vody ve výměníku 1 MPa Maximální teplota topné vody ve výměníku 110 C Maximální tlak vody ve vnitřní nádobě 0,6 MPa Maximální teplota topné vody ve vnitřní nádobě 90 C Objem [l] * Průměr D Průměr d A B C E F G H I J K L R [mm] [mm] * Pro výpočet objemu topné vody musí být odečten objem vnitřní nádoby. 13

14 NADO 300/20 v6, NADO 500/25 v6, NADO 750/35 v6, NADO 1000/45 v6 Akumulační nádrže NADO v6 jsou speciálně vyvinuté nádrže s vnořeným nerezovým výměníkem pro přípravu teplé užitkové vody v otopných systémech a s ocelovým spirálovým výměníkem pro připojení dalšího zdroje tepla (např. solárních kolektorů nebo tepelného čerpadla). Je možné použít speciální elektrické topné těleso TJ 6/4 s prodlouženou chladicí částí, max. 2x 6 kw. Akumulační nádrže jsou dodávány s vysoce kvalitní izolací Symbio z polyesterového rouna (flísu). 1 Odvzdušnění (výstup topné vody) 2 Výstup teplé užitkové vody G 1¼ 3 Nátrubek pro přídavné topné těleso TJ 6/4 s prodlouženou chladicí částí (2x) 4 Nátrubek pro jímku čidla 4x G ½ 5 Nátrubek pro připojení dalšího zdroje topné vody 6x G 1¼ 6 Vstup do výměníku G 1 (SOLAR) 7 Vstup studené vody G 1¼ 8 Výstup z výměníku G 1 (SOLAR) 9 Nátrubek pro vypouštění G 1 10 Ocelová nádoba 11 Výměník pro připojení solárních kolektorů (tepelného čerpadla) 12 Vnořený nerezový výměník pro ohřev užitkové vody průtokem Typ NADO 300/20 v6 NADO 500/25 v6 NADO 750/35 v6 NADO 1000/45 v6 Objem nádrže [l] Hmotnost nádrže [kg] Teplosměnná plocha nerezového výměníku [m 2 ] 4,5 6,25 8,5 10 Teplosměnná plocha výměníku [m 2 ] 1,6 2,2 2,2 3,3 Maximální tlak vody v nádrži [MPa] 0,3 0,3 0,3 0,3 Maximální tlak vody v nerezovém výměníku [MPa] 0,6 0,6 0,6 0,6 Maximální tlak vody ve výměníku [MPa] Maximální teplota vody v nádrži a výměníku [ C] Množství teplé vody 40 C při teplotě vody v nádrži 53 C [l] Množství teplé vody 40 C při teplotě vody v nádrži 80 C [l] Max. výkon el. topného tělesa řady TJ 6/4" s prodlouženou chladicí částí [kw] 2x4,5 2x6 2x6 2x6 14

15 NADO 300 v6 NADO v6 Objem [l] Průměr D [mm] Průměr d [mm] A B C E F H R

16 NADO 500/200 v7, NADO 750/200 v7, NADO 1000/200 v7 Akumulační nádrže NADO v7 jsou speciálně vyvinuté nádrže s vnitřním ocelovým smaltovaným zásobníkem pro přípravu teplé užitkové vody v otopných systémech a s ocelovým spirálovým výměníkem pro připojení dalšího zdroje tepla (např. solárních kolektorů). Je možné použít speciální elektrické topné těleso TJ 6/4 s prodlouženou chladicí částí, max. 2x 6 kw. Akumulační nádrže jsou dodávány s vysoce kvalitní izolací Symbio z polyesterového rouna (flísu). NADO 500 v7 NADO 750, 1000 v7 Typ NADO 500/200 v7 NADO 750/200 v7 NADO 1000/200 v7 Objem nádrže [l] Objem vnitřního zásobníku [l] Hmotnost nádrže [kg] Teplosměnná plocha výměníku [m 2 ] 2,5 3,3 3,3 Teplosměnná plocha vnitřní nádoby [m 2 ] 2,29 2,29 2,29 Maximální tlak vody v nádrži [MPa] 0,3 0,3 0,3 Maximální tlak vody ve vnitřním zásobníku [MPa] 0,6 0,6 0,6 Maximální tlak vody ve výměníku [MPa] Maximální teplota vody v nádrži a výměníku [ C] Max. výkon el. topného tělesa řady TJ 6/4 s prodlouženou chladicí částí [kw] - 2x6 2x6 1 Výstup topné vody G 1 2 Vstup studené vody G ¾ 3 Výstup teplé užitkové vody G ¾ 4 Nátrubek pro přídavné topné těleso TJ 6/4 s prodlouženou chladicí částí (2x) 5 Nátrubek pro jímku čidla 6x G ½ 6 Nátrubek pro připojení dalšího zdroje topné vody 6x G 1 7 Vstup do výměníku G 1 (SOLAR) 8 Výstup z výměníku G 1 (SOLAR) 9 Nátrubek pro vypouštění G 1 10 Ocelová nádoba 11 Výměník pro připojení solárních kolektorů (tepelného čerpadla) 12 Vnitřní smaltovaný zásobník pro ohřev užitkové vody Typ NADO 750/200 v7 NADO 1000/200 v7 A B C E F

17 J J UKV 102, UKV 300, UKV 500 UKV Plášť nádrže 2 Vstup topného okruhu 3 Vstup - připojení tepelného čerpadla 4 Ocelová nádoba 5 Výstup - připojení tepelného čerpadla 6 Výstup topného okruhu 7 Jímka čidla ø (10) 355±5 UKV 300, UKV Plášť nádrže - tepelná izolace 2 Ocelová nádoba 3 Nátrubek pro připojení dalšího zdroje topné vody G 1¼ UKV ks, G 1½ UKV ks 4 Výstup topné vody G 1 5 Nátrubek pro přídavné topné těleso TJ 6/4-2 ks 6 Nátrubek pro jímku čidla TR 15/ ks TR15/ F A B C E J TR15/2 G J I ( TR15/ TR15/2x200 H TR15/2x200 ød2 ød1 Typ UKV 102 UKV 300 UKV 500 Objem nádrže [l] Vnější průměr nádrže [mm] Výška nádrže [mm] Max. tlak vody v nádrži [MPa] 0,6 0,6 0,6 Max. teplota topné vody v nádrži [ C] Typ UKV 300 UKV 500 A B C D D E F G H I J G 1¼ G 1½ 17

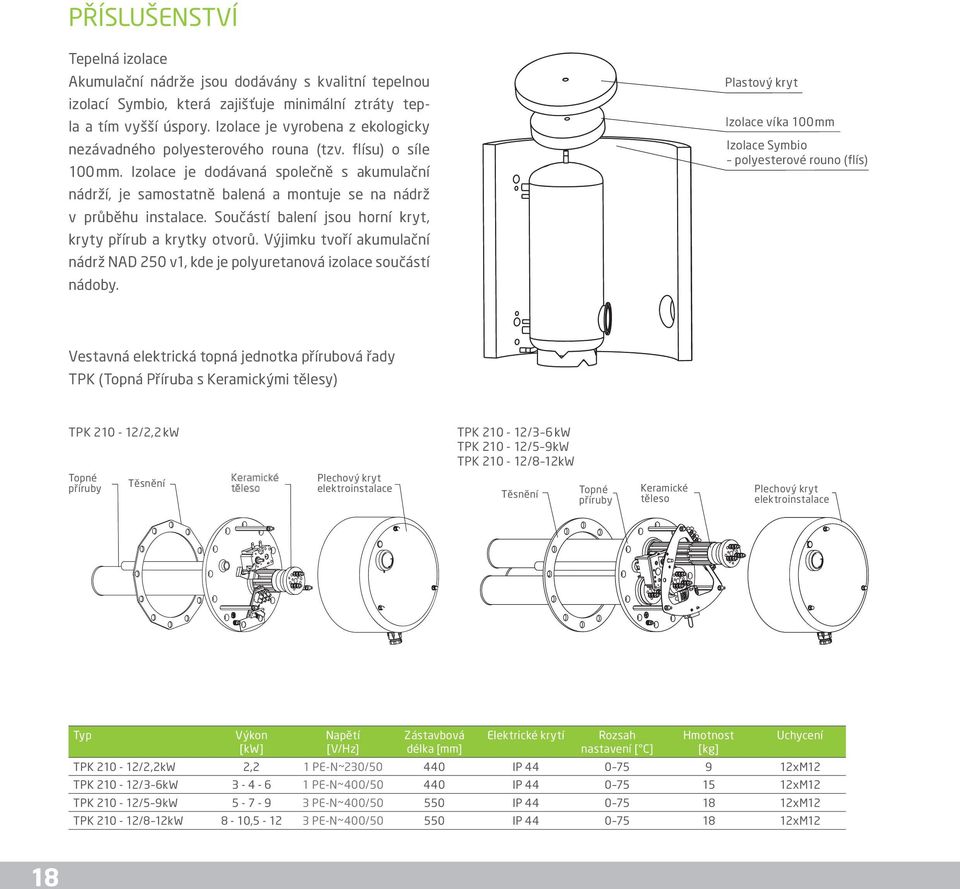

18 PŘÍSLUŠENSTVÍ Tepelná izolace Akumulační nádrže jsou dodávány s kvalitní tepelnou Plastový kryt izolací Symbio, která zajišťuje minimální ztráty tepla a tím vyšší úspory. Izolace je vyrobena z ekologicky Izolace víka 100 mm nezávadného polyesterového rouna (tzv. flísu) o síle Izolace Symbio polyesterové rouno (flís) 100 mm. Izolace je dodávaná společně s akumulační nádrží, je samostatně balená a montuje se na nádrž v průběhu instalace. Součástí balení jsou horní kryt, kryty přírub a krytky otvorů. Výjimku tvoří akumulační nádrž NAD 250 v1, kde je polyuretanová izolace součástí nádoby. Vestavná elektrická topná jednotka přírubová řady TPK (Topná Příruba s Keramickými tělesy) TPK /2,2 kw Topné příruby Plechový kryt elektroinstalace Těsnění Typ 18 TPK /3 6 kw TPK /5 9kW TPK /8 12kW Výkon [kw] Těsnění Topné příruby Keramické těleso Napětí [V/Hz] Zástavbová délka [mm] Elektrické krytí Rozsah nastavení [ C] Plechový kryt elektroinstalace Hmotnost [kg] Uchycení 12xM12 TPK /2,2kW 2,2 1 PE-N~230/ IP TPK /3 6kW PE-N~400/ IP xM12 TPK /5 9kW PE-N~400/ IP xM12 TPK /8 12kW 8-10, PE-N~400/ IP xM12

19 PŘÍSLUŠENSTVÍ Anoda s cizím zdrojem napětí - bez údržby (na objednávku) Ochranná anoda nepodléhá žádnému opotřebení a pracuje bez potřeby údržby. Ochranná anoda s cizím zdrojem napětí se skládá z minipotenciostatu a titanové elektrody, jež jsou navzájem propojeny přípojným kabelem. Potenciostat pro katodickou ochranu smaltovaných ohřívačů vody s integrovanou signalizací LED červená/zelená. Napájecí a referenční elektroda s povlakem oxidů ušlechtilých kovů, napájení ochranným proudem bez opotřebení; referenční anoda k měření skutečného potenciálu v zásobníku. Anoda s cizím zdrojem Rozměry elektrody v části vyplněné vodou (Základní verze MP) Průměr: 2 mm Délka: 200 mm Délka povlaku: 100 mm Šroubovací elektrická topná jednotka řady TJ Šroubovací elektrická topná jednotka řady TJ s prodlouženou chladicí částí TJ 6/4-2 TJ 6/4-2,5 TJ 6/4-3,3 TJ 6/4-3,75 TJ 6/4-4,5 TJ 6/4-6 TJ 6/4-7,5 TJ 6/4-9 L (L1) L Šroubovací elektrická topná jednotka řady TJ L1 Šroubovací elektrická topná jednotka řady TJ s prodlouženou chladicí částí Typ Výkon [kw] Napětí [V/Hz] Doba ohřevu z 10 C na 60 C Doba ohřevu z 35 C na 60 C Elektrické krytí Rozsah nastavení Délka tělesa [mm] (cca 150 l) [hod] (cca 150 l) [hod] teploty [ C] L L1 TJ 6/ PE-N~230/50 4,5 2,2 IP TJ 6/4-2,5 2,5 1 PE-N~230/ IP TJ 6/4-3,3 3,3 3 PE-N~400/50 2,7 1,5 IP TJ 6/4-3,75 3,75 3 PE-N~400/50 2,3 1,2 IP TJ 6/4-4,5 4,5 3 PE-N~400/ IP TJ 6/ PE-N~400/50 1,5 0,7 IP TJ 6/4-7,5 7,5 3 PE-N~400/50 1,3 0,6 IP TJ 6/ PE-N~400/50 1 0,5 IP Délka L,L1 ± 10 mm 19
