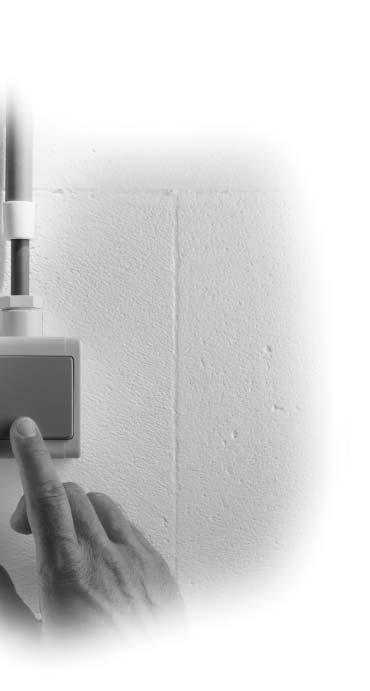

1 HYDRO 55 + Trvácnos a odolnos proti vode HYDRO 55 + je vyrobený z bezhalogénového samozhášavého polykarbonátu (odoláva žeravej drôtenej sluèke s teplotou 650 C po dobu 30 s.). Materiál má vynikajúce izolaèné vlastnosti a je farbený priamo v hmote: krabice a krytky (RAL 7035), kolísky a vieèka (RAL 7036) HYDRO 55 + je odolný voèi nárazom pod¾a IK 07. HYDRO 55 + Má stupeò krytia IP 55, èo prezrádza už i názov programu. Zlepšený hmatový vnem pri spínaní Kolíska je namontovaná priamo na spínaèi. Dostatok priestoru pre káble Ovládanie je ve¾mi komfortné: mäkké dorazové podložky pod kolískou zvýrazòujú hmatový vnem pri prepnutí. 17mm 07-1

2 Jednoduchšia montáž Prístroj sa v krabici upevní zaklapnutím dvoch boèných držiakov. Jednoduchá montáž aj na nerovný povrch. CVAK Nepresne vyvàtané diery? Oválne montážne otvory to vykompenzujú. Dvojité predkáblované zásuvky irma Niko ponúka dvojité predkáblované zásuvky. Jednoduchá montáž - zásuvky majú jednoduchú konštrukciu a sú už vo vnútri prepojené

3 vypínaè, 1-pólový (1) Obj. è.: bez krabice vypínaè, 2-pólový (2) Obj. è.: bez krabice striedavý prepínaè (6) Obj. è.: bez krabice krížový prepínaè (7) Obj. è.: bez krabice striedavý prepínaè, 2-pólový (6) Obj. è.: bez krabice vypínaè (1), s popisným štítkom Obj. è.: bez krabice vypínaè, 2-pólový (2), s popisným štítkom Obj. è.: bez krabice striedavý prepínaè (6), s popisným štítkom Obj. è.: bez krabice krížový prepínaè (7), s popisným štítkom Obj. è.: bez krabice

4 striedavý prepínaè, 2-pólový (6) s popisným štítkom Obj. è.: bez krabice sériový vypínaè (5) Obj. è.: bez krabice dvojitý striedavý prepínaè (6+6; 5B) Obj. è.: bez krabice vypínaè, 2-pólový (2), s èerveným okienkom Obj. è.: bez krabice vypínaè, 2-pólový (2), s èerveným okienkom Obj. è.: s nápisom"heizung Notschalter"s krabicou, s 2 plochými vývodkami striedavý prepínaè (6), s èerveným okienkom Obj. è.: bez krabice Signálka sa objednáva zvláš (strana 07-12) Signálka sa objednáva zvláš (strana 07-12) Signálka sa objednáva zvláš (strana 07-12) striedavý prepínaè (6), s èerveným okienkom Obj. è.: s nápisom"heizung Notschalter"s krabicou, s 2 plochými vývodkami AHOVÝ vypínaè, 2-pólový (2) Obj. è.: bez krabice AHOVÝ striedavý prepínaè (6) Obj. è.: bez krabice Signálka sa objednáva zvláš (strana 07-12) 07-4

5 AHOVÝ krížový prepínaè (7) Obj. è.: bez krabice AHOVÝ TLAÈIDLOVÝ 1 prepínací kontakt (1P) Obj. è.: bez krabice ŽALÚZIOVÝ 2 oddelené spínaèe s elektrickým a mechanickým blokovaním kontaktov Obj. è.: bez krabice Používa sa na spínanie motorov v dvoch smeroch, na ovládanie roliet, žalúzií, brán a pod. ŽALÚZIOVÝ oddelené, elektricky blokované tlaèidlá Obj. è.: bez krabice TLAÈIDLOVÝ s prieh¾adným okienkom bez symbolu Obj. è.: bez krabice TLAÈIDLOVÝ s prieh¾adným okienkom so symbolom zvonèeka * Obj. è.: bez krabice Používa sa na spínanie motorov v dvoch smeroch, na ovládanie roliet, žalúzií, brán a pod. Signálka sa objednáva zvláš (strana 07-12) Signálka sa objednáva zvláš (strana 07-12) * Iné symboly na zvláštnu objednávku TLAÈIDLOVÝ s prieh¾adným okienkom so symbolom svetla * Obj. è.: bez krabice Signálka sa objednáva zvláš (strana 07-12) TLAÈIDLOVÝ s prieh¾adným okienkom so symbolom k¾úèa * Obj. è.: bez krabice Signálka sa objednáva zvláš (strana 07-12) TLAÈIDLOVÝ s prepínacím kontaktom (1P), so 4 svorkami Obj. è.: bez krabice

6 TLAÈIDLOVÝ (s objímkou E 10), s prieh¾adným okienkom bez symbolu, s popisným štítkom Obj. è.: bez krabice TLAÈIDLOVÝ SPÍNAÈ 6 A 250 V~ (s objímkou E 10), s prieh¾adným okienkom so symbolom zvonèeka *, s popisným štítkom Obj. è.: bez krabice TLAÈIDLOVÝ SPÍNAÈ 6 A 250 V~ (s objímkou E 10), s prieh¾adným okienkom so symbolom svetla *, s popisným štítkom Obj. è.: bez krabice TLAÈIDLOVÝ SPÍNAÈ 6 A 250 V~ (s objímkou E 10), s prieh¾adným okienkom so symbolom k¾úèa *, s popisným štítkom Obj. è.: bez krabice TLAÈIDLOVÝ SPÍNAÈ 6 A 250 V~ (s objímkou E 10), s èerveným okienkom bez symbolu, s popisným štítkom Obj. è.: bez krabice TLAÈIDLOVÝ SPÍNAÈ 6 A 250 V~ (s objímkou E 10), so zeleným okienkom bez symbolu, s popisným štítkom Obj. è.: bez krabice DVOJTLAÈIDLOVÝ 2 x zapínací kontakt Obj. è.: bez krabice SIGNALIZAÈNÝ PRÍSTROJ 6 A 250 V~ (s objímkou E 10), s priesvitným krytom Obj. è.: bez krabice SIGNALIZAÈNÝ PRÍSTROJ 6 A 250 V~ (s objímkou E 10), s priesvitným èerveným krytom Obj. è.: bez krabice * Iné symboly na zvláštnu objednávku

7 SIGNALIZAÈNÝ PRÍSTROJ 6 A 250 V~ (s objímkou E 10), s priesvitným èerveným krytom a s èerveným rámèekom Obj. è.: bez krabice SIGNALIZAÈNÝ PRÍSTROJ 6 A 250 V~ (s objímkou E 10), s priesvitným zeleným krytom Obj. è.: bez krabice ZÁSUVKA 10/16 A 250 V~ dvojpólová, s ochranným kolíkom, s detskou poistkou, (IP 55) Obj. è.: bez krabice ZÁSUVKA 10/16 A 250 V~ dvojpólová, s ochranným kolíkom, (IP 55), s popisným štítkom Obj. è.: bez krabice DVOJZÁSUVKA 10/16 A 250 V~ dvojpólová, s ochranným kolíkom, predkáblované zapojenie. vodorovná, (IP 55) s krabicou s 1 prívodom a s 1 káblovou vývodkou M 20 Obj. è.: DVOJZÁSUVKA 10/16 A 250 V~ dvojpólová, s ochranným kolíkom a s detskou poistkou, predkáblované zapojenie, vodorovná, (IP 55) Obj. è.: s krabicou s 2 prívodmi a s 2 káblovými vývodkami M 20 DVOJZÁSUVKA 10/16 A 250 V~ dvojpólová, s ochranným kolíkom a s detskou poistkou, predkáblované zapojenie, zvislá, (IP 55) Obj. è.: s krabicou s 2 prívodmi as 2 káblovými priechodkami M ZÁSUVKA 10/16 A 250 V~ dvojpólová, s ochrannými kontaktmi SCHUKO, (IP 54) Obj. è.: bez krabice ZÁSUVKA 10/16 A 250 V~ dvojpólová, s ochrannými kontaktmi SCHUKO, (IP 54) Obj. è.:

8 ZÁSUVKA 10/16 A 250 V~ dvojpólová, s ochrannými kontaktmi SCHUKO, (IP 54), s popisným štítkom Obj. è.: bez krabice ZÁSUVKA 10/16 A 250 V~ dvojpólová, s ochrannými kontaktmi SCHUKO, (IP 54), s popisným štítkom Obj. è.: bez krabice DVOJZÁSUVKA 10/16 A 250 V~ dvojpólová, s ochrannými kontaktmi SCHUKO, predkáblované zapojenie, vodorovná, (IP 54) s krabicou s 1 prívodom a s 1 káblovou vývodkou M 20 Obj. è.: DVOJZÁSUVKA 10/16 A 250 V~ dvojpólová, s ochrannými kontaktmi SCHUKO, predkáblované zapojenie, vodorovná, (IP 54) s krabicou s 1 prívodom a s 1 káblovou vývodkou M 20 Obj. è.: DVOJZÁSUVKA 10/16 A 250 V~ dvojpólová, s ochrannými kontaktmi SCHUKO, predkáblované zapojenie, s popisným štítkom, vodorovná, (IP 54) s krabicou s 1 prívodom a s 1 káblovou vývodkou M 20 Obj. è.: DVOJZÁSUVKA 10/16 A 250 V~ dvojpólová, s ochrannými kontaktmi SCHUKO, predkáblované zapojenie, s popisným štítkom, vodorovná, (IP 54) Obj. è.: s krabicou s 1 prívodom a s 1 káblovou vývodkou M 20 SPÍNAÈ 10/16 A 250 V~ + zásuvka striedavý prepínaè a zásuvka, s ochrannými kontaktmi SCHUKO (IP 54), zvislé vyhotovenie Obj. è.: SPÍNAÈ 10/16 A 250 V~ + zásuvka striedavý prepínaè a zásuvka, s ochrannými kontaktmi SCHUKO (IP 54), zvislé vyhotovenie Obj. è.: DVOJZÁSUVKA 10/16 A 250 V~ dvojpólová, s ochrannými kontaktmi SCHUKO, predkáblované zapojenie, zvislá, (IP 54) Obj. è.: s krabicou s 2 prívodmi a s 2 káblovými priechodkami PG

9 DVOJZÁSUVKA 10/16 A 250 V~ dvojpólová, s ochrannými kontaktmi SCHUKO, predkáblované zapojenie, zvislá, (IP 54) Obj. è.: DVOJZÁSUVKA 10/16 A 250 V~ dvojpólová, s ochrannými kontaktmi SCHUKO, predkáblované zapojenie, zvislá, (IP 54) Obj. è.: DVOJZÁSUVKA 10/16 A 250 V~ dvojpólová, s ochrannými kontaktmi SCHUKO, predkáblované zapojenie, zvislá, (IP 54) Obj. è.: s krabicou s 2 prívodmi a s 2 káblovými priechodkami M 20. s krabicou s 1 prívodom a s 1 káblovou priechodkou M 20. s krabicou s 1 prívodom a s 1 káblovou priechodkou M 20. DVOJZÁSUVKA 10/16 A 250 V~ dvojpólová, s ochrannými kontaktmi SCHUKO, predkáblované zapojenie, s popisnými štítkami, zvislá, (IP 54) Obj. è.: DVOJZÁSUVKA 10/16 A 250 V~ dvojpólová, s ochrannými kontaktmi SCHUKO, predkáblované zapojenie, s popisnými štítkami, zvislá, (IP 54) Obj. è.: DVOJZÁSUVKA 10/16 A 250 V~ dvojpólová, s ochrannými kontaktmi SCHUKO, predkáblované zapojenie, s popisnými štítkami, zvislá, (IP 54) Obj. è.: s krabicou s 2 prívodmi a s 2 káblovými priechodkou M 20.. s krabicou s 2 plochými vývodkami. s krabicou s 1 prívodom a s 1 káblovou priechodkou M 20 DVOJZÁSUVKA 10/16 A 250 V~ dvojpólová, s ochrannými kontaktmi SCHUKO, predkáblované zapojenie, s popisnými štítkami, zvislá, (IP 54) Obj. è.: KRABICA PRE 1 PRÍSTROJ s 1 prívodom Obj. è.: KRABICA PRE 1 PRÍSTROJ s 1x2 prívodmi Obj. è.: s krabicou s 1 prívodom a s 1 káblovou priechodkou M

10 KRABICA PRE 1 PRÍSTROJ s 2x1 prívodom Obj. è.: KRABICA PRE 1 PRÍSTROJ s 1x2 prívodmi a s 1 prívodom Obj. è.: ZVISLÁ KRABICA PRE 2 PRÍSTROJE s 1 prívodom Obj. è.: ZVISLÁ KRABICA PRE 2 PRÍSTROJE s 1x2 prívodmi Obj. è.: ZVISLÁ KRABICA PRE 2 PRÍSTROJE s 2x1 prívodom Obj. è.: ZVISLÁ KRABICA PRE 2 PRÍSTROJE s 1x2 prívodmi a s 1 prívodom Obj. è.: VODOROVNÁ KRABICA PRE 2 PRÍSTROJE s 1 prívodom Obj. è.: VODOROVNÁ KRABICA PRE 2 PRÍSTROJE s 1x2 prívodmi Obj. è.: KRABICA PRE 1 PRÍSTROJ s 1 otvorenou a 1 uzavretou plochou vývodkou Obj. è.:

11 ZVISLÁ KRABICA PRE 2 PRÍSTROJE s 1 otvorenou a 1 uzavretou plochou vývodkou Obj. è.: RÁMÈEK PRE ZAPUSTENÚ MONTÁž, pre 1 prístroj Obj. è.: RÁMÈEK PRE ZAPUSTENÚ MONTÁž, pre 2 prístroje Obj. è.: Krabica sa namontuje zapustená do steny a rámèek sa nasunie na kryt prístroja; rámèek úplne prekrýva okraj omietky. Krabica sa namontuje zapustená do steny a rámèek sa nasunie na kryt prístroja; rámèek úplne prekrýva okraj omietky. STUPÒOVITÁ KÁBLOVÁ VÝVODKA, prispôsobí sa rôznym priemerom Obj. è.: Balenie: 20 OTVORENÁ PLOCHÁ VÝVODKA Obj. è.: Balenie: 20 OTVORENÁ TRUBIÈKOVÁ VÝVODKA Obj. è.: Balenie: 20 Pre káble s 4,5 až 20 mm Pre káble s 6,5 až 14 mm Pre káble s 6,5 až 14 mm OTVORENÁ SPOJOVACIA VÝVODKA pre spojenie dvoch krabíc Obj. è.: Balenie: 20 UZAVRETÁ PLOCHÁ VÝVODKA Obj. è.: Balenie: 20 ZÁSLEPKA DO KÁBLOVEJ PRIECHODKY M 20 Obj. è.: Balenie: 25 Pre káble s 6,5 až 14 mm 07-11

12 KÁBLOVÁ PRIECHODKA M 20 s gumovým tesnením a s podložkou Obj. è.: Pre káble s 6 až 13 mm SIGNÁLKY pre spínaèe a tlaèidlové spínaèe 230V~ (0,5mA) - zelené prívody (tlejivka) V (45mA) èervené prívody (žiarovka) V (35mA) oranžové prívody (žiarovka) V (40mA) žlté prívody (žiarovka) VYROVNÁVACÍ RÁMÈEK pre montáž na povrch Obj. è.: Balenie: 20 Pre dvojaké použitie: 1. V kombinácii spínaè a zásuvka v dvojitej krabici HYDRO 55 + sa montuje vyrovnávací rámèek pod spínaè, pre vyrovnanie rôznej výšky spínaèa a zásuvky. Rámèek sa dodáva s tesnením, aby kombinácia vyhovovala krytiu IP Vyrovnávací rámèek umožòuje montáž spínaèov HYDRO 55 + priamo na stenu. Pomocou predåžených skrutiek (priložené) sa spínaè spolu s rámèekom upevní na krabicu, ktorá je za stenou. Stupeò krytia viï strana DETEKTOR POHYBU IP44 pre montáž na povrch Obj. è.: (biela) Obj. è.: (hnedá) Balenie: 1 Detektor pohybu IP44 je vodovzdorný pasívny infraèervený spínaè. Reaguje na zmenu tepelného vyžarovania v snímanom priestore. Pri vstupe osoby do snímaného priestoru detektor pohybu zapne svetlo a detektor ostane v zapnutom stave, pokým je v priestore pohyb tepelného zdroja. Keï osoba opustí snímaný priestor alebo sa v òom nepohybuje, svetlo sa vypne po vopred nastavenom oneskorení. Vhodný pre spínanie žiaroviek, 230 V halogénových žiaroviek, nízkonapä ových (12V) halogénových žiaroviek, stýkaèov a žiariviek Inštalácia: Detekèný uhol: 200 vodorovne Snímaná oblas : èelne asi 14 m, boène asi 7 m, v závislosti na rozdiele teplôt a na smere približovania. Snímaná oblas môže by urèená naklápaím senzora, alebo nastavením potenciometra METER Doporuèená výška pre montáž: 2 až 3 m Nastavenie: Doba oneskorenia: asi 6 s až 12 min Pokrytie (METER): 3 až 14 m Prahová svetelná citlivos : 3 až Lux Je možné aj paralelné zapojenie viacerých detektorov Menovité napätie: 230 V ~ + 10%, 50 Hz Maximálna zá až: W oporová, VA kapacitná/induktívna, max. 140 µ Prevádzková teplota: -20 C až +45 C Stratový výkon: <1W Stupeò ochrany: IP44 Schéma zapojenia: strana 13-8 /
