1 ceník platný od CENÍK IZOLAČNÍCH SKEL CENÍK OPRACOVANÉHO A KALENÉHO SKLA OBCHODNÍ PODMÍNKY TECHNICKÁ DOKUMENTACE Tel: ISOTHERM s.r.o. Fax: Linecká Kaplice info@isotherm.cz

2 Obsah Všeobecné informace... 1 Technický popis izolačního skla... 2 Technické údaje izolačních skel... 2 Ceník izolačních dvojskel... 4 Ceník ozdobných příček... 5 Ceník ostatních skel... 7 Ceník vrstvení a smaltování skel Přirážka za nepravidelné tvary Ceník opracování Maximální rozměry kalených skel Bezpečnostní Tetra mříže Doprava a skladování Montážní podmínky izol. skel Montážní podmínky izol. skel způsoby zasklívání Montážní podmínky izol. skel umístění podložek Údržba skel Náležitosti objednávky Reklamační podmínky Povolené odchylky, tolerance rozměrů... 38

3 Všeobecné informace Charakteristika Izolační skla firmy ISOTHERM s.r.o. jsou vyráběna osvědčenou technologií dvoustupňového těsnění (butyl, polysulfid nebo polyuretan). Pro své vynikající vlastnosti (izolační, protihlukové, protisluneční, reflexní, bezpečnostní) jsou v široké míře používány ve stavebnictví do oken, dveří a na celoskleněné fasády. V porovnání s jednoduchým zasklením umožňuje izolační dvojsklo snížení tepelných ztrát o 38% až 80% dle typu a provedení izolačního dvojskla. Dodavatelské a obchodní údaje Cena: - vypracování cenové nabídky do 48 hodin - ceny jsou stanoveny bez DPH - dopravné za zboží nad Kč (z ceníkových cen) zdarma do 100 km Maximální vyrobitelný rozměr (dvojskla): Minimální vyrobitelný rozměr (dvojskla): Maximální vyrobitelný rozměr (kalené sklo): skla) Minimální vyrobitelný rozměr (kalené sklo): 3500 x 2500 mm (nebo max. 250 kg) 350 x 200 mm 2400 x 4500 mm (v závislosti na tl. a typu 250 x 100 mm (Skla nad maximální a pod minimální rozměr nebo nad max. hmotnost po dohodě s výrobcem) - pro dané izolační sklo je rozměr omezen velikostí a tloušťkou nejslabší tabule dle statických možností viz, tabulka doporučených max. rozměrů (str. 4) Změny objednávek: po zaslání objednávky je možno provádět změny rozměrů a storna jen s výslovným souhlasem naší firmy. Dodací podmínky: podle specifikace (již od 48 hod.) Doprava: zajištěna výrobcem (mimo vykládky) Balení: zboží je baleno na vratných stojanech, je-li vyžádáno jiné balení, je třeba, aby tak bylo uvedeno při zadání objednávky. Zapůjčené stojany vrací zákazník na vlastní náklady. Zapůjčení stojanů: do 5-ti dnů - zdarma od 5-ti dnů - poplatek za zapůjčení Kč/den Maximální lhůta zapůjčení 30 dnů, není-li dohodnuto jinak. Po lhůtě návratnosti účtujeme penále ve výši 100% ceny stojanu (tj Kč/ks). Dodaný materiál: Při dodání vl. materiálu pro kalení či do izol. skla neručíme za jeho kvalitu popř. poškození Záruka: 5 let na nerušený jasný průhled izolačním dvojsklem (záruka se nevztahuje na izolační dvojskla tvořená skly ornamentálními). Na ostatní skla je poskytována záruka dle Obchodního zákoníku Konzultační servis: bezplatné poradenství při výběru různých typů dvojskel Reklamace viz. reklamační podmínky str. 35 1

4 Technický popis izolačního skla 1. sklo veškeré typy plochého skla Float + speciální skla 2. Distanční rámeček používané tloušťky 6 24 mm 3. Molekulové síto vysoušedlo na bázi zeolitů 4. Butyl první stupeň utěsnění dvojskla nanášený za tepla 5. Polyuretanový nebo polysulfidový dvousložkový tmel druhý stupeň utěsnění vulkanizující na vzduchu 6. Meziprostor vyplněn vzduchem nebo plynem (argon, krypton nebo směs plynů dle požadavků na vlastnosti dvojskla) Řezy izolačních skel Technické údaje izolačních skel INFORMATIVNÍ HODNOTY Typ (mm) Plošná hmotnost (kg/m2) Prostup světla % Tolerance tloušťky (mm) Tolerance rozměru (mm) Max.doporuč. délka strany (m) Max.doporuč. plocha (m2) 2x /-1 +/-1, ,83 1:6 2x /-1 +/-1, ,5 1:10 2x /-1 +/-2, ,8 1:10 2x /-1 +/-2, ,0 1:10 Max.doporuč. poměr stran 2

5 INFORMATIVNÍ HODNOTY Typ Sloţení Vzduch.mezera Prostup světla % U (kw/m2k) Jednoduché sklo 1 x Float ,34 Izolační sklo 2 x Float ,8 Izolační sklo 3 x Float ,0 ClimaGuard Premium ClimaGuard Premium Float + CG Premium Float + CG Premium + argon ClimaGuard 1.0 Float+CG 1.0 +argon ClimaGuard Premium ClimaGuard Premium ClimaGuard Premium ClimaGuard Premium CG Premium + CG Premium + krypton CG Premium + Float +CG Premium + Argon CG Premium + Float +CG Premium + Argon CG Premium + Float +CG Premium + Krypton ClimaGuard 1.0 CG Float + CG Argon , , , ,9 2 x ,7 2 x ,6 2 x ,5 2 x ,5 Protihluková ochrana (skla s protihlukovou ochranou) Protihlukový útlum (Rw) Sloţení 35 Stratophone Stratophone Stratophone Stratophone Stratophone Stratophone Stratophone Stratophone Stratophone Stratoph Stratoph Uvedené hodnoty protihlukového útlumu jsou pouze orientační. Izolační skla, která mají ve skladbě vrstvené sklo, mohou sloužit zároveň jako bezpečnostní zasklení. 3

6 Ceník izolačních dvojskel Standardní izolační dvojskla U(kw/m2K) složení Float 4/6-18/Float 4 ceník viz. tabulka - hodnota U platí při dodržení meziskelního prostoru 16 mm Izolační dvojskla se sníţenou hodnotou U(kw/m2K) - U 1.4 složení Premium 4 mm/16/float 4 ceník viz tabulka - U 1.1 složení Premium 4 mm/16 + argon/float 4 ceník viz. tabulka hodnota U platí při dodržení meziskelního prostoru 16 mm - U 0,9 složení Premium 4 mm/12 + krypton, nerez. rámeček/premium 4 hodnota U 0,9 platí při dodržení meziskelního prostoru mm *Při použití rámečkové šíře větší než 12 mm negarantujeme hodnotu U 0,9. Pokud zákazník bude požadovat rámeček širší než 12 mm, budeme účtovat k ceně +600 Kč/m2 za krypton. Příplatky - ARGON Kč/m2 - KRYPTON (12 mm rámeček) Kč/m2 - UV tmel Kč/m2 - nanesení UV tmelu na přesah Kč/bm - rozebírání a oprava izol. skla Kč dle rozměru a složitosti. Provedené opravy jsou bez záruky. Příplatek za rámeček mm + 10 % ze základního ceníku Příplatek za rámeček nad 24 mm + 45 % ze základního ceníku Příplatek k izol. dvojsklu s přesahem + 10 % za každý přesah z ceny dvojskla Příplatek plast. rámeček** + 120,00 Kč/m2 (cena platí pro rozměry 0,30-2m2) Příplatek nerezový rámeček** + 70,00 Kč/m2 (cena platí pro rozměry 0,30-2m2) Příplatek nerezový rámeček černý** + 120,00 Kč/m2 (cena platí pro rozměry 0,30-2m2) Příplatek Thermix šedý 10,12,14,16 mm** + 112,00 Kč/m2 (k hliníkovému rámečku) Příplatek Swisspacer 12, 16 mm** + 100,00 Kč/m2 (k hliníkovému rámečku) Příplatek Swisspacer V 12, 16 mm** + 150,00 Kč/m2 (k hliníkovému rámečku) Příplatek TGI W + 70,00 Kč/m2 (k hliníkovému rámečku) ZÁKLADNÍ CENY IZOLAČNÍCH DVOJSKEL minimální účtovatelná plocha je 0,3 m2 PLOCHA m2 od do CENA KČ/m2 U(kw/m2K) 2.8 U(kw/m2K) 1.4 U(kw/m2K) 1.1 U(kw/m2K) 1.1 (nerezový rámeček) U(kw/m2K) 1.0 (nerezový rámeček) U(kw/m2K) 0.6 (hliníkový rámeček) 0,30 3, ,01 4, nad 4, Cena je jednotná pro rámeček: 06,08,10,12,14,15,16,18 mm. Toto neplatí pro hodnotu U 0.9 s Kryptonem viz. výše uvedené.* **cena od 3,01 4,00 m % **cena nad 4,01 m % 4

7 Ceník ozdobných příček Možnost vsazení pouze u distančních rámečků od šířky 12 mm. Standardně se nedodávají antivibrační čočky. Z důvodu možného zažloutnutí nebo spadnutí. Antivibrační čočky se budou dodávat pouze na výslovné přání zákazníka. Výše zmíněné zažloutnutí nebo spadnutí čočky není důvodem pro oprávněnou reklamaci, protože tato závada nemá vliv na užitnou hodnotu izolačního skla. Doporučená max. průběžná délka příčky je 80 cm. Při délce nad 80 cm je zákazník ve vlastním zájmu povinen konzultovat zakázku s výrobcem. Pokud tak neučiní, nemůže poté uplatňovat reklamaci zvýšené prohýbání příček uvnitř izolačního skla. Tolerance na umístění příček se vztahuje pouze na jednotlivé sklo ne na celé sestavy skel. Uvedené ceny jsou za 1 bm příčky. Příčky HELIMA 2000 Barva 18 mm 26 mm 45 mm Standardní Dekor Bílá/barva Bílá/dekor Zlatá Nestandardní Bílá/nestandardní Kombinace šířek je možná u všech typů příček HELIMA. Standardní barvy: Imitace dřeva (dekor): bílá RAL 9010 světlý dub EICHE HELL sepiověhnědá RAL 8014 středně tmavý dub EICHE MITTEL mahagonověhnědá. RAL 8016 tmavý dub MOOREICHE čokoládověhnědá RAL 8017 strukturovaný mahagon MAHAGONI černohnědá RAL 8022 okrově hnědá OCKERBRAUN červenohnědá RAL 8012 strukturovaná bílá WEISSE STRUKTUR zlatý dub GOLDEN OAK tmavě zelená RAL 6009 horská borovice BERGKIEFER světlý bronz C 33 AHNLICH smrk FICHTE tmavý bronz C 34 AHNLICH borovice douglaska DOUGLAS zelená RAL 6005 struktura oregon OREGON-3 oranžovohnědá RAL 8023 douglasie W. DOUGLASIE W. Nestandardní barvy: veškeré odstíny dle vzorníku RAL termín dodání dohodou. (Minimální množství 20 bm jinak po dohodě s výrobcem) U příček šířky 45 mm jsou skladem (ostatní barvy na poptání): bílá RAL 9010 tmavý dub MOOREICHE čokoládověhnědá RAL 8017 tmavý dub MOOREICHE/bílá čokoládověhnědá RAL 8017/bílá strukturovaný mahagon MAHAGONI černohnědá RAL 8022/bílá strukturovaný mahagon MAHAGONI/bílá světlý dub EICHE HELL okrově hnědá OCKERBRAUN světlý dub EICHE HELL/bílá okrově hnědá OCKERBRAUN/bílá středně tmavý dub EICHE MITTEL zlatý dub GOLDEN OAK středně tmavý dub EICHE MITTEL/bílá zlatý dub GOLDEN OAK/bílá 5

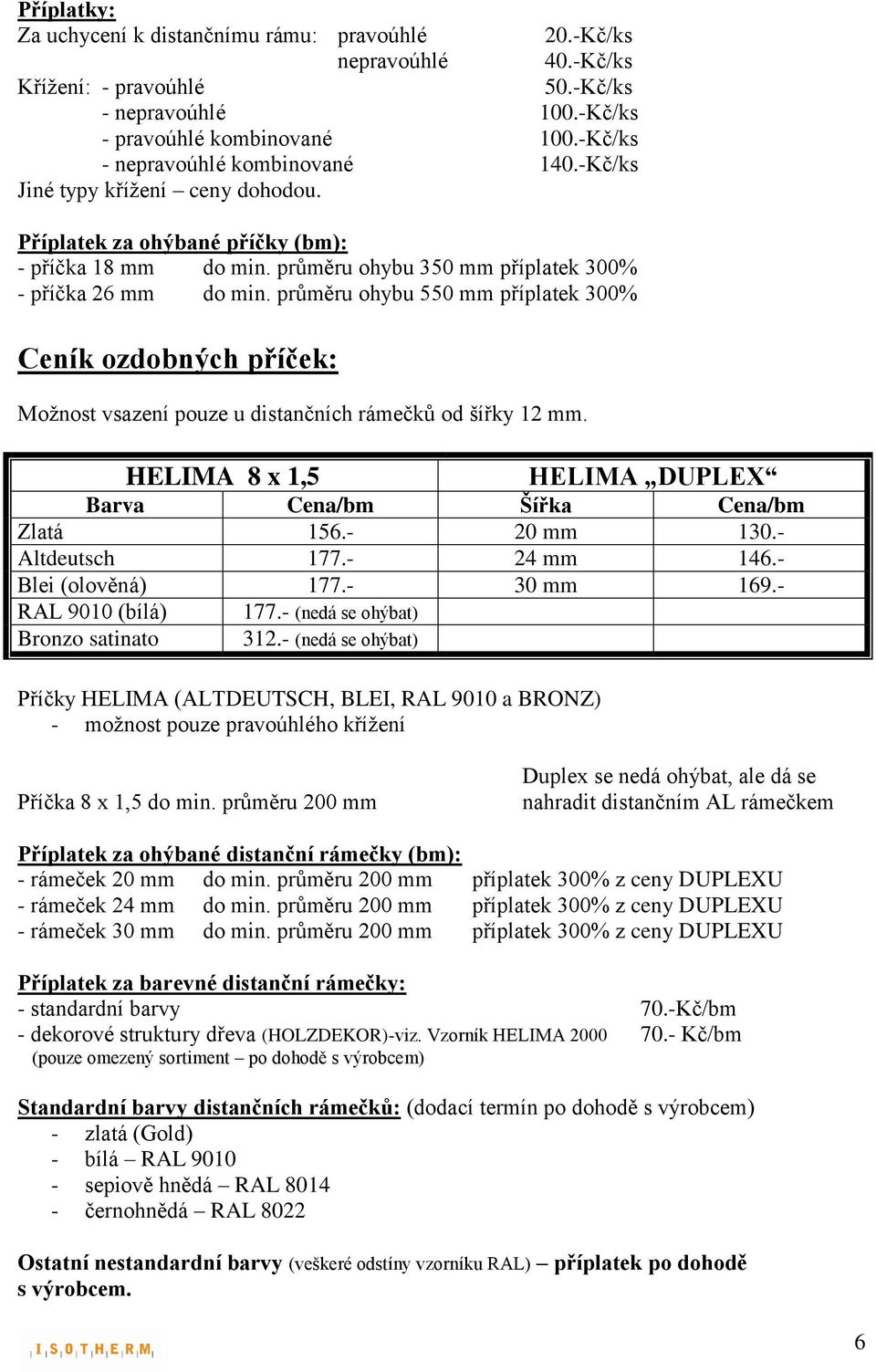

8 Příplatky: Za uchycení k distančnímu rámu: pravoúhlé 20.-Kč/ks nepravoúhlé 40.-Kč/ks Křížení: - pravoúhlé 50.-Kč/ks - nepravoúhlé 100.-Kč/ks - pravoúhlé kombinované 100.-Kč/ks - nepravoúhlé kombinované 140.-Kč/ks Jiné typy křížení ceny dohodou. Příplatek za ohýbané příčky (bm): - příčka 18 mm do min. průměru ohybu 350 mm příplatek 300% - příčka 26 mm do min. průměru ohybu 550 mm příplatek 300% Ceník ozdobných příček: Možnost vsazení pouze u distančních rámečků od šířky 12 mm. HELIMA 8 x 1,5 HELIMA DUPLEX Barva Cena/bm Šířka Cena/bm Zlatá mm Altdeutsch mm Blei (olověná) mm RAL 9010 (bílá) (nedá se ohýbat) Bronzo satinato (nedá se ohýbat) Příčky HELIMA (ALTDEUTSCH, BLEI, RAL 9010 a BRONZ) - možnost pouze pravoúhlého křížení Příčka 8 x 1,5 do min. průměru 200 mm Duplex se nedá ohýbat, ale dá se nahradit distančním AL rámečkem Příplatek za ohýbané distanční rámečky (bm): - rámeček 20 mm do min. průměru 200 mm příplatek 300% z ceny DUPLEXU - rámeček 24 mm do min. průměru 200 mm příplatek 300% z ceny DUPLEXU - rámeček 30 mm do min. průměru 200 mm příplatek 300% z ceny DUPLEXU Příplatek za barevné distanční rámečky: - standardní barvy 70.-Kč/bm - dekorové struktury dřeva (HOLZDEKOR)-viz. Vzorník HELIMA Kč/bm (pouze omezený sortiment po dohodě s výrobcem) Standardní barvy distančních rámečků: (dodací termín po dohodě s výrobcem) - zlatá (Gold) - bílá RAL sepiově hnědá RAL černohnědá RAL 8022 Ostatní nestandardní barvy (veškeré odstíny vzorníku RAL) příplatek po dohodě s výrobcem. 6

9 Ceník ostatních skel FLOAT Minimální účtovatelná plocha jednoduchého řezaného skla je 0,3 m název max. rozměr tabule cena za jedn. přirážka přirážka šířka x výška sklo/m2 k dvojsklu k trojsklu FLOAT 2 mm 2000 x FLOAT 3 mm 6000 x FLOAT 4 mm 6000 x FLOAT 5 mm 6000 x FLOAT 6 mm 6000 x FLOAT 8 mm 6000 x FLOAT 10 mm 6000 x FLOAT 12 mm 6000 x FLOAT 15 mm 4500 x BIOCLEAN 6 mm 6000 x Clearvision/Optiwhite/Diamant 4 mm 3210 x Clearvision/Optiwhite/Diamant 6 mm 3210 x SKLA S POKOVENOU VRSTVOU (6000 x 3210) ClimaGuard Premium 4 mm ClimaGuard Premium 6 mm ClimaGuard Premium 8 mm* ClimaGuard mm ClimaGuard N3 4 mm (pouze pro trojskla)** ClimaGuard mm ClimaGuard N3 6 mm (pouze pro trojskla)** Planibel G 4 mm Planibel G 6 mm* SGG Planitherm One Přirážka se připočítává k cenám dvojskel z tabulky str. 4 k hodnotám U 1.1 a k cenám izol. Trojskel ** na poptání PROBARVENÁ SKLA VE HMOTĚ (6000 x 3210) PRIVA Float černý 6 mm PLANIBEL zelený 4 mm PLANIBEL zelený 6 mm PLANIBEL zelený 8 mm PLANIBEL bronz 4 mm PLANIBEL bronz 5 mm PLANIBEL bronz 6 mm PLANIBEL bronz 8 mm PLANIBEL šedý 4 mm PLANIBEL šedý 5 mm PLANIBEL modrý 6 mm PLANIBEL modrý azur 8 mm

10 PROBARVENÁ SKLA S REFLEXÍ (6000 x 3210) Minimální účtovatelná plocha jednoduchého řezaného skla 0,3 m název cena za jedn. přirážka přirážka sklo/m2 k dvojsklu k trojsklu STOPSOL CLASSIC čirý 4 mm STOPSOL CLASSIC čirý 6 mm STOPSOL CLASSIC bronz 4 mm STOPSOL CLASSIC bronz 6 mm STOPSOL CLASSIC šedý 4 mm STOPSOL CLASSIC šedý 6 mm STOPSOL CLASSIC zelený 4 mm STOPSOL CLASSIC zelený 6 mm STOPSOL SUPERSILVER čirý STOPSOL SUPERSILVER zelený * STOPSOL SUPERSILVER šedý * STOPSOL SUPERSILVER modrý SUNGUARD light blue 52 6 mm * skla jsou pouze na objednávku dodací lhůta min. 10 dnů, min. množství 50m2 ZRCADLA Minimální účtovatelná plocha jednoduchého řezaného skla je 0,3 m název max. rozměr tabule cena za jedn. sklo/m2 přirážka k dvojsklu ZRCADLO čiré 3 mm 3210 x ZRCADLO čiré 4 mm 3210 x ZRCADLO čiré 4 mm 2750 x 1605 Safe ** ZRCADLO čiré 5 mm 3210 x ZRCADLO čiré 6 mm 3210 x ZRCADLO špígl 3 mm 3210 x * ZRCADLO bronz 3 mm 2000 x * ZRCADLO bronz 4 mm 3210 x ZRCADLO šedé 3 mm 3210 x * ZRCADLO šedé 4 mm 3210 x * skla jsou pouze na objednávku dodací lhůta min. 6 týdnů, min. množství 30m2 ** na opracování tohoto zrcadla, přirážka jako na vrstvená skla Lepící páska oboustranná, šířka 20 mm Úchyty na zrcadlo, jednoduché Úchyty na zrcadlo, dvojité 5.- Kč/bm 78.- Kč/balení Kč/balení 8

11 ORNAMENTÁLNÍ SKLA Minimální účtovatelná plocha jednoduchého skla je 0,3 m název tl. max. rozměr tabule cena za přirážka k dvojsklu Kč/m2 mm šířka x výška jed.sklo Kč/m2 k ceně barva čirá MADERA x GREPI x GREPI x KATHEDRAL klein x KONFETA x DUBOVÁ KŮRA x SILVIT x SAHARA x KATHEDRAL x ČINČILA x ČINČILA x GOTHIC x ALTDEUTSCH x DELTA x NIAGARA x MASTERCARE x MASTERCARE x MASTERCARE x MASTERPOINT x MASTERLIGNE x FLUTES čirý x FLUTES matný x LISTRAL x PAVÉ x KRIZET x UADI x CALIFORNIA x , , barva bronz DUBOVÁ KŮRA x SILVIT x ČINČILA x DELTA x ALTDEUTSCH x MADERA x barva ţlutá BUCNY x PLÁSTVE x ostatní *PAVÉ ZELENÝ 5 mm 3210 x * takto označená skla jsou pouze na objednávku dodací lhůta min. 6 týdnů, min. množství 30m2 9

12 BEZPEČNOSTNÍ SKLA LEPENÉ SKLO VSG název max.rozměr tabule cena za přirážka k dvojsklu Kč/m2 šířka x výška jed.sklo Kč/m2 k ceně dvojskla Stratobel 6,4 (3/0.4/3) 6000 x Stratobel 6,8 (3/0.8/3) 6000 x Stratobel 7,5 (3/1.5/3) 6000 x Stratobel 8,4 (4/0.4/4) 6000 x Stratobel 8,8 (4/0.8/4) 6000 x Stratobel 10,4 (5/0.4/5) 6000 x Stratobel 10,8 mm 6000 x Stratobel 12,4 mm 6000 x Stratobel 12,8 mm 6000 x Stratobel 16,8 mm 6000 x Stratobel 6,4 s ml. fólií 6000 x Stratobel 8,4 s ml. fólií 6000 x Stratobel 10,4 ml. fólií 6000 x Stratobel 6,4 Top N 6000 x Stratobel 6,8 Top N 6000 x Stratobel 8,4 Top N 6000 x Stratobel 8,8 Top N 6000 x Stratophone/Silence x Stratophone 55.2* 6000 x Stratophone 66.2* 6000 x Stadip silence 33.1 Ultra N 6000 x , ,- Stadip silence 44.2 One 6000 x , ,- CG 6,4 1.0 Lami 6000 x , ,- CG 8,8 1.0 Lami 6000 x , ,- SGG Stadip 9.5 (4/1.5/4) 3210 x , ,- SGG Stadip 9.5 Ultra N 3210 x , ,- DRÁTOSKLA DRÁTOSKLO 6 mm 3300 x DRÁTOSKLO leštěné 6 mm 3300 x DRÁTOSKLO S čiré 6 mm 3050 x DRÁTOSKLO S br. 6 mm 2520 x * takto označená skla jsou pouze na objednávku dodací lhůta min. 6 týdnů, min. množství 30m2 10

13 PÍSKOVANÁ A MATOVANÁ SKLA název max.rozměr tabule cena za přirážka k dvojsklu Kč/m2 šířka x výška jed.sklo Kč/m2 k ceně dvojskla Glamat 2 mm 2000 x FLOAT 4 mm 2400 x FLOAT 6 mm 2400 x FLUTES písk x LACOMAT white 4 mm 3210 x LACOMAT classic 4 mm 3210 x Matelux 4 mm 3210 x Matelux 5 mm 3210 x Matelux 6 mm 3210 x Matelux 8 mm 3210 x Matelux 10mm 3210 x Matelux 12mm 3210 x Matelux zelený 4 mm 3210 x Matelux zelený 5 mm 3210 x Matelux bronz 4 mm 3210 x Matelux růžové 5mm 3210 x Matelac silver grey 6 mm 3210 x Matelac ocel. šedý RAL x Matelac čirý RAL9010 6mm 3210 x Matelac pur white 9003/clearvision 6 mm 3210 x Matelac luminous red RAL mm 3210 x Matelac silver bronze 6mm 3210 x OPALIKA 1600 x

14 LAKOVANÁ SKLA (dodací termín po dohodě s dodavatelem) název cena za přirážka k dvojsklu Kč/m2 jed.sklo Kč/m2 k ceně dvojskla LACOBEL pure white RAL LACOBEL soft white RAL LACOBEL fuchsia RAL 4006 * LACOBEL pearl white RAL 1013* LACOBEL light beige RAL 1015* LACOBEL classic beige RAL LACOBEL luminous red REF 1586* LACOBEL dark red RAL LACOBEL classic grey RAL LACOBEL metal grey RAL 9006* LACOBEL rich aluminium RAL 9007* LACOBEL metal taupe REF 0627* LACOBEL pastel blue REF 1603* LACOBEL metal blue REF 1435* LACOBEL luminous blue RAL 5002* LACOBEL pastel green REF LACOBEL luminous green REF 1164 * LACOBEL jungle green REF 0667* LACOBEL light brown REF LACOBEL dark brown RAL 8017* LACOBEL rich gold REF 0327* LACOBEL rich copper REF 0128* LACOBEL classic black RAL LACOBEL starlight black REF 0337* LACOBEL classic orange RAL * takto označený materiál není skladem, dodací termín na poptání 12

15 TVRZENÉ SKLO FLOAT ESG Minimální účtovatelná plocha jednoduchého skla je 0,3 m název Max. možná řezaná míra cena za přirážka k dvojsklu Kč/m2 jed.sklo Kč/m2 k ceně Float 4 mm 2100 x Float 5 mm 3660 x Float 6 mm 4800 x Float 8 mm 4800 x Float 10 mm 4800 x Float 12 mm 4800 x Float 15 mm 4800 x Float 19 mm 3210 x BIOCLEAN 6 mm 4500 x Clearvision/Optiwhite/Diamant 4 mm 3210 x Clearvision/Optiwhite/Diamant 6 mm 3210 x TVRZENÉ SKLO S POKOVENOU VRSTVOU ESG Climaguard Premium T 4 mm U 1, Climaguard Premium T 6 mm U 1, SGG Planitherm Ultra II U mm* SGG Planitherm Ultra II U mm* SGG Planitherm One II U mm* SGG Planitherm One II U mm* Climaguard NT 8 mm U 1,1* 4500 x Planibel G 4 mm 1700 x Planibel G 6 mm* 4500 x Přirážka se připočítává k cenám dvojskel z tabulky na str. 4 k hodnotám U 1, BEZPEČNOSTNÍ SKLA PROBARVENÁ VE HMOTĚ - ESG PRIVA Float černý 6 mm PLANIBEL zelený 4 mm PLANIBEL zelený 6 mm PLANIBEL zelený 8 mm PLANIBEL bronz 4 mm PLANIBEL bronz 5 mm PLANIBEL bronz 6 mm PLANIBEL bronz 8 mm PLANIBEL šedý 4 mm PLANIBEL šedý 5 mm PLANIBEL modrý 6 mm PLANIBEL modrý 8 mm

16 BEZPEČNOSTNÍ SKLA PROBARVENÁ S REFLEXÍ ESG název cena za přirážka k dvojsklu Kč/m2 jed.sklo Kč/m2 k ceně STOPSOL CLASSIC čirý 4 mm STOPSOL CLASSIC čirý 6 mm STOPSOL CLASSIC bronz 4 mm STOPSOL CLASSIC bronz 6 mm STOPSOL CLASSIC šedý 4 mm STOPSOL CLASSIC šedý 6 mm STOPSOL CLASSIC zelený 4 mm STOPSOL CLASSIC zelený 6 mm STOPSOL SUPERSILVER čirý STOPSOL SUPERSILVER zelený * STOPSOL SUPERSILVER šedý * STOPSOL SUPERSILVER modrý SUNGUARD light blue 52 6 mm * Položky takto označené nejsou skladem, ale je možné je dodat v prodlouženém termínu dohodou. 14

17 BEZPEČNOSTNÍ ORNAMENTÁLNÍ SKLA ESG Minimální účtovatelná plocha jednoduchého skla je 0,3 m název tl. max. rozměr tabule cena za přirážka k dvojsklu Kč/m2 mm šířka x výška jed.sklo Kč/m2 k ceně barva čirá MADERA x GREPI x GREPI x KATHEDRAL kl x KONFETA x DUBOVÁ KŮRA x SILVIT x SAHARA x KATHEDRAL x ČINČILA x ČINČILA x GOTHIC x ALTDEUTSCH x DELTA x NIAGARA x MASTERCARE x MASTERCARE x MASTERCARE x MASTERPOINT x MASTERLIGNE x FLUTES čirá x FLUTES písk x ,- LISTRAL x PAVÉ x ALTBURG x UADI x barva bronz DUBOVÁ KŮRA x SILVIT x ČINČILA x DELTA x ALTDEUTSCH x MADERA x barva ţlutá BUCNY x PLÁSTVE x

18 BEZPEČNOSTNÍ SKLA PÍSKOVANÁ A MATOVÁ - ESG Minimální účtovatelná plocha jednoduchého skla je 0,3 m název tl. cena za přirážka k dvojsklu Kč/m2 mm jed.sklo Kč/m2 k ceně FLOAT 4 mm 2100 x FLOAT 5 mm 2500 x FLOAT 6 mm 4800 x FLOAT 8 mm 4800 x FLOAT 10 mm 4800 x Matelux 4 mm 2100 x Matelux 5 mm 2500 x Matelux 6 mm 3210 x Matelux 8 mm 3210 x Matelux 10mm 3210 x Matelux 12mm 3210 x Matelux zelený 4 mm 3210 x Matelux zelený 5 mm 3210 x Matelux zelený 6 mm 3210 x Matelux růžové 5mm 3210 x Tvrzení materiálu zákazníka (dodaného materiálu) Tloušťka 4 mm 5 mm 6 mm 8 mm 10 mm 12 mm 15 mm 19 mm FLOAT 280,- 350,- 420,- 560,- 700,- 840,- 1600,- 2500,- Příplatek za malé mnoţství do 2,0 m % od 2,01 5,0 m % Podmínky a upozornění Sklo musí být dodáno opracované, umyté a v kalitelném stavu. Součástí objednávky je dodací list s rozměry, množstvím a typem skla. Částka za kalení bude účtována i za rozbitá, poškozená skla. Výrobce nenese odpovědnost za prasknutí dodaného materiálu při kalení HST cena na poptání. 16

19 PROTIPOŢÁRNÍ SKLA Minimální účtovatelná plocha jednoduchého skla je 0,3 m2. tl. Cena Název Max. rozměr (mm) Kč/m2 jednoduché sklo PYROGUARD (oboustranně UV odolný) Cena Kč/m2 přir. k dvojsklu EI* min. EW* min x , , PROMAGLAS x , , PROMAGLAS x , , PROMAGLAS x , , PROMAGLAS x , , PROMAGLAS x , , PROMAGLAS x , , * EI nepřekročení mezních teplot EW zachování integrity (celistvosti) ŢÁRUVZDORNÁ SKLA (odolnost do 800 C) Keralit 4mm ,- (do plochy 0,08m2 účtujeme /m2) 17

20 Ceník vrstvení a smaltování skel VRSTVENÍ SKEL Minimální účtovatelná plocha jednoduchého skla je 0,5 m2. čirá fólie mléčná fólie Tloušťka folie Cena /m2 0, ,- 0, ,- 1, ,- 1, ,- Tloušťka folie Cena /m2 0, ,- 0, ,- 1, ,- 1, ,- protihluková fólie Tloušťka folie Cena /m2 0, ,- Maximální rozměr 2600 x 4500 mm. Přirážka za vrstvení skel s otvory Kč / otvor. Nabídka barevných fólií na vyžádání poskytneme bližší informace. Tolerance vrstvených skel Jednotlivá skla mohou být z výrobně-technických důvodů vzájemně posunuta. Tolerance jsou přípustné dle následující tabulky. Rozměry v mm Tolerance (mm) Š nebo V / < Š,V / < Š,V /-4 Š,V > /-6 Tolerance v tloušťkách Základní síla Tolerance 26 mm +1/-1 26 mm 40 mm +2/-2 40 mm +2,5/-2,5 Přirážky za nadrozměr: Hrana delší než 3000 mm + 40 % za sklo Hmotnost větší než 100 Kg + 30 % za sklo 18

21 SMALTOVANÁ SKLA Minimální účtovatelná plocha smaltování jednoduchého skla je 0,5 m2. Cena pro základní odstíny RAL/m2, u skel tl. větší něž 5mm nutno připočíst broušení hran po obvodě. Max. rozměr smaltovaného skla 2100 x 4500 mm. Při doobjednání skel neručíme za stejný odstín smaltovaného skla. Cena Cena 1200,- Kč/m2 při objednání min. 10 m2 od jednoho odstínu RAL 2400,- Kč/m2 při objednání do 10 m2 od jednoho odstínu RAL Daná cena je pouze za smaltování, nutno připočíst cenu skla + opracování. Při doobjednávkách je nutno uvést, že se jedná o doobjednávku již vyráběné zakázky z důvodu konečného RAL odstínu. 19

22 Přiráţka za nepravidelné tvary Plocha tabulí zvláštních (jiných než pravoúhlých) tvarů se vypočte jako plocha nejmenšího jím opsaného pravoúhelníku se zaokrouhlením jako u tabulí pravoúhlých tvarů. U objednávek skel nepravidelných tvarů bez technické dokumentace (tech. výkres), které je nutno vyrábět podle dodané šablony, účtujeme navíc k přirážce za nepravidelný tvar 50%. Příklad kalkulace: Např.: Pokud je příplatek za elipsu 200%, tak za elipsu dle šablony je účtována ještě přirážka 50% z příplatku za nepravidelný tvar elipsy (200%) = 300% 20

23 Ceník opracování Přiráţky za řezané sklo: - pravidelné tvary v ceně řezaného skla - nepravidelné tvary viz. strana 20 Ceny za broušení (minimální délka strany k účtování je 0,3 bm) 1. Pravidelné tvary pro tloušťky od 2 do 5 mm 34.- Kč/bm od 5,1 do 8 mm 45.- Kč/bm od 8,1 do 12 mm 75.- Kč/bm od 12,1 do 15 mm Kč/bm od 15,1 do 19 mm Kč/bm od 19,1 mm dle dohody 2. Nepravidelné tvary pro tloušťky od 2 do 5 mm 55.- Kč/bm od 5,1 do 8 mm 65.- Kč/bm od 8,1 do 12 mm Kč/bm od 12,1 do 15 mm Kč/bm od 15,1 do 19 mm Kč/bm od 19,1 mm dle dohody Ceny za leštění (minimální délka strany k účtování je 0,3 bm) 1. Pravidelné tvary pro tloušťky od 2 do 5 mm 49.- Kč/bm od 5,1 do 8 mm 68.- Kč/bm od 8,1 do 12 mm Kč/bm od 12,1 do 15 mm Kč/bm od 15,1 do 19 mm Kč/bm od 19,1 mm dle dohody 2. Nepravidelné tvary pro tloušťky od 2 do 5 mm 75.- Kč/bm od 5,1 do 8 mm Kč/bm od 8,1 do 12 mm Kč/bm od 12,1 do 15 mm Kč/bm od 15,1 do 19 mm Kč/bm od 19,1 mm dle dohody Ceny za leštění a broušení pod úhlem 0 45 pro tloušťky do 19 mm 200% přirážka k ceně broušení/leštění pro tloušťky nad 19 mm 400% přirážka k ceně broušení/leštění sklo

24 Ceny za vrtání Tloušťka 2 5 mm 5,1 8 mm 8,1 12 mm 12,1 15 mm 15,1 19 mm v mm prům prům Pozn.: na opracovaný Connex a Drátoskla přirážka na všechny ceny opracování hran a vrtání 100% Drážky pro šoupačky Kč/ks Ceny za opracování hran C Min. šířka rozměru Max. šířka rozměru Min. účtovatelná délka hrany 80 mm 2000 mm 0,3 bm Broušená hrana pravidelná Tloušťka 4 mm 5 mm 6 mm Cena/bm 40.- dle dohody Leštěná hrana pravidelná dle dohody Tloušťka 4 mm 5 mm 6 mm Cena/bm 60.- dle dohody PÍSKOVÁNÍ dle dohody Min. účtovatelná plocha Max. výška rozměru 0,5 m mm Cena celoplošného pískování 300.-/m2 Cena pískování dle předlohy dle náročnosti a velikosti předlohy Lakování pískované plochy Min. účtovatelná plocha 0,5 m2 Cena celoplošného lakování (Signapur lak tvrzený pomocí UV) 600.-/m2 22

25 UPOZORNĚNÍ Skla tloušťky 10, 12, 15, 19 mm nelze dodat se sámovanou hranou, ale minimálně s hranou broušenou. Opracování je nutno připočítat k základní ceně. Veškeré výrobky jsou v souladu s EN označovány trvalou značkou. 20 mm ESG 20 mm 23

26 Rohové a okrajové výřezy a) Hrany sámované Tloušťka skla 20 x x 120 do 250 x mm 104,- 156,- 312,- 10 mm 182,- 228,- 468,- 12 mm 228,- 254,- 559,- b) Hrany broušené a leštěné Tloušťka skla 20 x x 120 do 250 x mm 163,- 234,- 475,- 10 mm 280,- 345,- 702,- 12 mm 299,- 416,- 845,- větší výřezy jsou posuzovány jako zvláštní tvar viz. str. 20 Zaoblení rohů Max. zaoblení rohů je R 10 mm (na takto zaoblené rohy skel se nevztahuje přirážka za nepravidelný tvar). Cena je stanovena za každý zaoblený roh Tloušťka skla technologicky sraţené broušené leštěné Od 4 mm do 6 mm 40,- 60,- 75,- Od 8 mm do 12 mm 90,- 100,- 120,- Od 15 mm do 19 mm 140,- 170,- 200,- Gravíry matná gravíra leštěná gravíra Kč/bm Kč/bm Fazety šířka fazety (mm) Kč/bm 10, ,- 24

27 Omezení pro polohu otvorů u kalených skel Průměr otvoru nesmí být menší než tloušťka skla. a = vzdálenost otvoru od hrany d = tloušťka skla 25

28 Maximální rozměry kalených skel Minimální rozměr kaleného skla je 100 x 250 mm. Max. rozměr skla float dle EN mm a více 1500 x 2500 mm 4.7 mm a více 2000 x 3000 mm 6.0 mm a více 2440 x 4800 mm Max. rozměr skla s měkkou vrstvou dle EN mm a více 1400 x 2400 mm 4.7 mm a více 1500 x 2500 mm 6.0 mm a více 2000 x 3000 mm TOLERANCE ROZMĚRŮ Výchozí normou pro toleranci rozměrů je ČSN EN Jmenovitá tloušťka Tolerance tloušťky pro druh skla d Vzorované (ornamentální ) Float 3 + / - 0,5 + / - 0,2 4 + / - 0,5 + / - 0,2 5 + / - 0,5 + / - 0,2 6 + / - 0,5 + / - 0,2 8 + / - 0,8 + / - 0, / - 1,0 + / - 0,3 12 nevyrábí se + / - 0,3 15 nevyrábí se + / - 0,5 19 nevyrábí se + / - 1,0 26

29 Bezpečnostní Tetra mříţe Bezpečnostní TETRA MŘÍŢ TYP 001, 002, 003, 004, 005, 006, meziskelní mříže práškové vypalovací barvy různých odstínů vzorníku RAL. Vyrobeno ze speciální tvrzené slitiny hliníku, odolného vůči korozi. - na tyto mříže je vydán atest proti vniknutí Kriminalistickým ústavem Orientační cena za m2 je až Kč (dle typu mříže) Obr. Izolační dvojskla s bezpečnostním zasklením 27

30 Přehled vyráběných vzorů mříţí

31 Doprava a skladování Stojany nebo bedny se skly se převáží v krytých dopravních prostředcích nebo nízkostěnných vozech za podmínky zajištění ochrany před atmosférickými srážkami. Doporučuje se ochrana i před přímým slunečním zářením. Při dopravě, nakládání a vykládání skel musí být dodržena opatření, zajišťující jejich ochranu před mechanickým poškozením a atmosférickými srážkami. Při dopravě musí být stojany nebo bedny se skly umístěny vertikálně, ve směru pohybu a upevněny tak, aby byla vyloučena možnost jejich posunu a kývání. Skla se musí skladovat u výrobce a spotřebitele v suchých krytých prostorách (chráněných před přímým slunečním zářením) ve vybaleném stavu. Při skladování musí být izolační skla postavena na hranu na stojany. Základna stojanu musí být olepena plstí nebo gumou a mít úklon k horizontále. Mezi skly musí být umístěny proklady z korku, plsti, kartónu, gumy nebo papíru. Dovoluje se skladovat skla v bednách za podmínky, že obal a prokladové materiály nebyly vystaveny vlhkosti během dopravy. Hlavní příčinou poškození skel je zejména nesprávné skladování a manipulace u odběratele (na stavbách, přeprava v horizontální poloze atd.) nesprávný způsob zasklívání, špatně určená šíře izolačního skla vzhledem k šíři zasklívací polodrážky (malá vůle), při aplikaci vnějších folií a lepení vnějších lišt. Také tepelně indukované napětí nebo pohyby konstrukce rámu, příp. kontakty s konstrukcí při používání, mohou vést k lomu skla. Pokud by bylo pnutí skla přítomno již před zpracováním, toto zpracování by nebylo možné, sklo by se nedalo řezat atd. Lom skla není žádný důvod k reklamaci v rámci naší záruky. Maximální počet izolačních skel umístěných v jedné řadě za sebou: do 1,5 m2 od 1,5 do 2 m2 nad 2 m2 20 ks 15 ks 10 ks Montáţní podmínky izol. skel 29

32 Pro instalaci izolačních skel je nutné dodržet následující podmínky: při zasklívání do drážkové tvorové konstrukce musí být dodrženy stanovené dilatační spáry a vůle dodatečné úpravy rozměrů izolačních skel nejsou přípustné izolační sklo nesmí být v přímém kontaktu s ocelovou konstrukcí otvorová konstrukce musí být dimenzována tak, aby po zasklení izolačním sklem nedocházelo k deformacím zasklívací drážka musí být suchá, bez prachu a mastnot a bez jakýchkoli výčnělků Zasklívací drážka musí mít rozměry stanovené následující tabulkou zasklívací drážka musí být opatřena odtokovým (odvzdušňovacím) kanálkem oboustranné zatmelení obvodu izolačního dvojskla vůči konstrukci drážky a zasklívací lišty musí být trvale pružné, těsné, odolné proti pronikání vlhkosti a proti změnám teploty nejmenší přípustná vzdálenost umístění izolačních skel od topných těles je 30 cm proti ploše skla skla je nutné chránit zejména při svařování, pokládání litého asfaltu, zednických prací na základě zkušeností při zasklívání izolačních dvojskel (trojskel) do silikonového lože nebo při podlepení distančních podložek silikonem bylo zjištěno, že při použití nesprávného silikonového tmelu může docházet k difůzi rozpouštědel (obsažených převážně v levných acetátových silikonech) a tím k narušování konzistence primárního tmelu butylu. Pro zasklívání dvojskel (trojskel) v kombinaci se silikonem je důležité používat vždy NEUTRÁLNÍ SILIKON doporučený pro tyto účely výrobcem silikonu. Na požádání jsme schopni doporučit odzkoušené zasklívací silikony. A tloušťka izolačního skla B nosné a distanční podložky - délka: 80 až 100 mm - šířka: A + 2 mm - tloušťka: min. 5 mm C tloušťka těsnění: 3 mm D šířka zasklívací polodrážky: A + 2xC E hloubka zasklívací polodrážky: - min. 18 mm (běžná zasklení) - min. 30 mm (bezpečnostní zasklení) 30

33 Montáţní podmínky izol. skel způsoby zasklívání Základní způsoby zasklívání: 1.Zasklívání do plného tmelového loţe: Drážka tvorové konstrukce se přetmelí trvale plastickým tmelem, podle typu okna se rozmístí podložky a vloží izolační sklo, které musí být po obvodu odmaštěno. Poté se provede oboustranně po celém obvodu dotmelení trvale pružným tmelem. Přebytečný tmel se odstraní a obvod spáry se upraví zešikmením tmelu ve směru stékající vody. 2. Zasklívání pomocí těsnící pásky: Těsnící páska se nalepí po celém obvodu drážky. Na ni se položí izolační sklo, podloží se nosnými a vystředí distančními podložkami. Na obvod izolačního skla se nalepí těsnící páska a nasadí se zasklívací lišta. Poté se celý obvod uzavře trvale pružným vulkanizujícím tmelem a upraví tak, aby byla hrana zešikmena ve směru stékající vody. Drážka musí být opatřena odtokovým kanálkem (otvory o průměru 8 mm, vyústěné do exteriéru). 3. Tlakové zasklívání: Používá se při zasklívání izolačních skel do kovových nebo plastových otvorových konstrukcí. Těsnící profil odolný vůči atmosférickým vlivům má funkci těsnění obvodu, a proto musí být v rozích svařený nebo lepený. Vzhledem k tomu, že je funkce těsnění zabezpečena přítlakem, je důležité, aby tento tlak nepřekročil 60 N/cm obvodu. Jiné způsoby zasklívání vţdy konzultujte s výrobcem! 31

34 Montáţní podmínky izol. skel umístění podloţek 1. pevné zasklení 2. kyvné okno 3. otočné okno kolem svislé osy 4. otočné okno kolem svislé osy 5. sklápěcí okno 6. otvírané a sklápěcí okno 7. otvírané okno 32

35 Odstraňování běţného znečištění: Údrţba skel Údržbu skel lze provádět pomocí obvyklých čistících prostředků, poté se sklo omyje čistou vodou a osuší. Otisky prstů, mastné skvrny a skvrny po tmelu mohou být odstraněny rozpouštědly jako je aceton, čpavek a metylaceton, přičemž musí být zabráněno styku rozpouštědla s těsnícími prvky nebo dokonce jeho proniknutí do zasklívací drážky. Abrazivní čistící prostředky, prostředky obsahující kyseliny, chlór, fluór nebo jiné alkálie nesmí být použity. Mimo jiné je zakázáno používat jakéhokoliv pomocného nástroje s tvrdými, špičatými nebo jinak ostrými hranami, aby se zabránilo poškození povrchu skla. Odstraňování silného znečištění: Při silném znečištění nebo v případech, kdy po skle stékají zbytky cementu, vápna, rzi apod. se doporučuje častější čištění, aby se zabránilo hromadění usazenin. Při znečištění topným olejem nebo podobnými látkami lze čištění provádět směsí čisté vody a oxidu céru v koncentraci 50 až 160 g/l. Vlastní čištění se provádí lehkým tlakem na navlhčenou jelenici. Postup lze opakovat. Po očištění se musí plocha dokonale opláchnout čistou vodou. Upozornění: Výše uvedené postupy lze aplikovat pouze na povrchy skla bez nanesených vrstev nebo vrstvami, které se označují jako tvrdé. Čištění polotvrdých nebo jiných vrstev (nátěrů, potisků apod.) se provádí podle pokynů výrobců vrstev. 33

36 Náleţitosti objednávky - jméno, adresa, IČO, DIČ, bankovní spojení a kontaktní osoba objednatele, údaje o zápisu v OR - telefonické, faxové popř. elektronické spojení - požadovaný termín a místo dodávky zboží (zejména při dopravě na stavby) - přesnou specifikaci výrobku: a) rozměr skla šířka x výška (POZOR jako první se udává šířka skla), složení, počet kusů, šíře rámečku a plnění plynem u dvojskel, druh opracování (u jednoduchých skel) b) u nepravidelných tvarů výkresovou dokumentaci s číselnými kótami a všemi potřebnými rozměry c) u izolačních skel je nutno uvádět pozici umístění skla (ornament, Connex), pohled zevnitř nebo zvenku hlavně u nepravidelných tvarů/v případě neuvedení bude považována pohledová strana za vnitřní/ d) přesnou specifikaci meziskelních mřížek (šíře, barva, výkres rozložení kotování meziskelních mřížek je nutno uvádět od kraje skla na střed mřížky) e) případné šablony musí být z pevnějšího materiálu a přesně popsány (název firmy, složení skla, pohled zvenku, zevnitř atd.) f) způsob přepravy (vlastní doprava nebo vozem dodavatele) g) způsob balení (standardní balení na stojany) 34

37 Reklamační podmínky případné reklamace mohou být uznány pouze při dodržení uvedených skladovacích a manipulačních podmínek viz. str , vady vzniklé nesprávným užitím výrobku nelze uznat každý odběratel skel musí vytvořit odpovídající skladovací podmínky, čímž také mimo jiné zaručí dlouhodobou životnost skel a urychlí tím reklamační řízení u reklamovaného skla musí být umožněno posouzení naším pracovníkem, v případě, že je návštěva našeho pracovníka na místě reklamace bezdůvodná (jedná-li se o vady, které nemohou být jako reklamace uznány), hradí reklamující veškeré náklady této cesty v případě oprávněné reklamace vadu odstraníme, pokud vadu nelze odstranit, dodáme nový výrobek, jiné nároky (vzniklé v rámci výměny reklamovaného výrobku náklady na dopravu, montáž a demontáž) jsou vyloučené reklamace včetně odstranění vady musí být vyřízena bez zbytečného odkladu, nejpozději do 30 dnů ode dne uplatnění reklamace, pokud se prodávající se spotřebitelem nedohodne na delší lhůtě Náleţitosti podané reklamace a) číslo a datum původní objednávky b) číslo faktury c) důvod reklamace d) počet reklamovaných kusů skel a jejich specifikace e) adresa, kde je možno reklamované sklo posoudit Rozdělení vad izolační skla Vady zjevné - vady vzniklé při dopravě dodavatelem (tj. prasklé sklo), je třeba ihned při převzetí zakázky zaznamenat do dodacího listu. Pozdější reklamace této vady nebudou uznány. Vady ostatní - bodové a plošné vady skla - nečistoty uvnitř izolačních dvojskel - vady meziskelních mřížek aj. Vady skryté - za tuto vadu se považuje orosení izolačních dvojskel v meziprostoru. Výrobce izolačních dvojskel ISOTHERM s.r.o. ručí za jasný a nerušený průhled bez výskytu kondensačních par uvnitř dvojskla po dobu 5-ti let od dodání výrobku. 35

38 Rozdělení vad kaleného a opracovaného skla Vady zjevné: nadměrný průhyb skla, škráby, lošny. Vady zjevné nutno uplatňovat neprodleně při převzetí výrobku. Závady nutno zaznamenat do dod. listu. Vady ostatní: nečistoty ve skle, bodové vady skla UPOZORNĚNÍ : Vady jsou dle platné normy EN Tepelně tvrzené bezpečnostní sklo. V případě doobjednání skel, dodavatel negarantuje stejný odstín skla. Upozorňujeme, že při posuzování těchto vad přihlížíme k normám na vady, které mají výrobci plochého skla a dodavatelé materiálů pro výrobu izolačních dvojskel. Reklamační lhůty: Vady zboží je nutné uplatnit v následujících lhůtách: - vady zjevné (např. prasklé sklo) neprodleně při odběru zboží - vady ostatní po zjištění vady ihned reklamovat Za závadu u dvojskel se nepovaţuje: Výskyt interferencí U izolačního dvojskla mohou vzniknout interference ve formě spektrálních barev. Optické interference jsou charakteristickým jevem překrývání dvou nebo více světelných vln při setkání v jednom bodě. Vznikají náhodně a nedají se ovlivnit. Efekt dvojskel Izolační dvojsklo má uzavřený objem vzduchu, jehož stav je určen barometrickým tlakem vzduchu. Po zabudování, při změnách teploty, tlaku vzduchu vznikají krátkodobé konkávní nebo konvexní prohnutí jednotlivých tabulí a tím i optická zkreslení. Tento jev je fyzikální zákonitostí všech izolačních jednotek. Kondenzace na vnějších plochách (rosení) Tvorba rosy na tabuli izolačního skla směrem do místnosti je určena hodnotou k, vlhkostí vzduchu a vnitřní a vnější teplotou. Orosení tabulí je podporováno omezenou cirkulací vzduchu, záclonami atd. U izolačního dvojskla s obzvlášť vysokou tepelnou izolací se může krátkodobě tvořit rosa na venkovní straně skla tehdy, když je vnější vlhkost velice vysoká a teplota vzduchu je vyšší, než teplota povrchu tabule. Smáčivost skel Smáčivost povrchu vnější strany izolačního skla může být rozdílná, např. kvůli obtisku válců, prstů, etiket, vyhlazovacím prostředkům apod.. Při vlhkém povrchu skla způsobeném rosením, deštěm nebo vodou při čištění, se může rozdílná smáčivost stát viditelnou. 36

39 Izolační sklo s meziokenními příčkami Nelze zabránit důsledkům vyplývajícím ze změn délky meziokenních příček způsobených změnou teploty v meziskelní dutině. Viditelné řezy pilou a nepatrné odlupování barvy v oblasti řezu jsou podmíněny výrobou. Odchylky od pravoúhlosti v rozdělených polích je nutno hodnotit při zohlednění výrobních a montážních tolerancí. Při nepříznivých vlivech okolí se mohou občas u příček vyskytnout klapavé zvuky. Za závadu u kaleného skla se nepovaţuje: Optická deformace V průběhu procesu tepelného tvrzení je horké sklo v kontaktu s keram. válečky, kde dochází ke zhoršení nerovnosti povrchu k povrchové deformaci, známé jako válečková vlna válečkovou vlnu lze obecně zaznamenat v odrazu. Skla, jejichž tloušťka je větší než 8 mm mohou vykazovat znaky drobných vtisků v povrchu. Anizotropie Anizotropie se projevuje rušivými optickými jevy na kaleném skle, které se zvýrazňují při určitých světelných podmínkách a polarizovaném světle. Projevují se jako různé vzory a ornamenty. Tento jev je pro tepelně zpracované sklo fyzikálně podmíněný a charakteristický a nemůže být předmětem reklamace. Vzniká jako dvojlomný efekt ve skle s rozdílným napětím ve svém průřezu. 37
