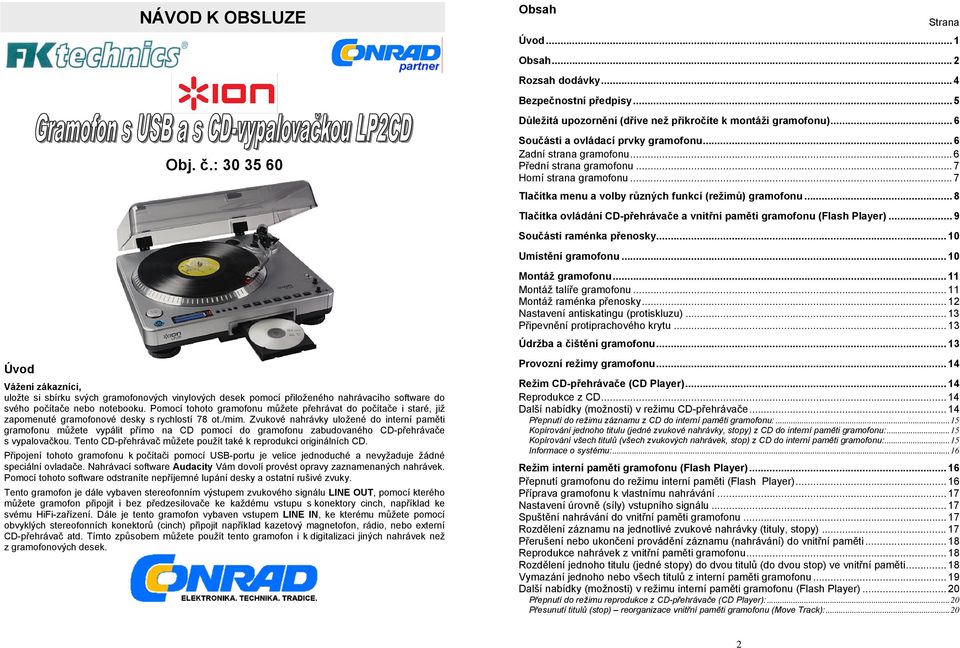

1 NÁVOD K OBSLUZE Obsah Strana Úvod... 1 Obsah... 2 Rozsah dodávky... 4 Bezpečnostní předpisy... 5 Důležitá upozornění (dříve než přikročíte k montáži gramofonu)... 6 Obj. č.: Součásti a ovládací prvky gramofonu... 6 Zadní strana gramofonu... 6 Přední strana gramofonu... 7 Horní strana gramofonu... 7 Tlačítka menu a volby různých funkcí (režimů) gramofonu... 8 Tlačítka ovládání CD-přehrávače a vnitřní paměti gramofonu (Flash Player)... 9 Součásti raménka přenosky Umístění gramofonu Montáž gramofonu Montáž talíře gramofonu Montáž raménka přenosky Nastavení antiskatingu (protiskluzu) Připevnění protiprachového krytu Údržba a čištění gramofonu Úvod Vážení zákazníci, uložte si sbírku svých gramofonových vinylových desek pomocí přiloženého nahrávacího software do svého počítače nebo notebooku. Pomocí tohoto gramofonu můžete přehrávat do počítače i staré, již zapomenuté gramofonové desky s rychlostí 78 ot./mim. Zvukové nahrávky uložené do interní paměti gramofonu můžete vypálit přímo na CD pomocí do gramofonu zabudovaného CD-přehrávače s vypalovačkou. Tento CD-přehrávač můžete použít také k reprodukci originálních CD. Připojení tohoto gramofonu k počítači pomocí USB-portu je velice jednoduché a nevyžaduje žádné speciální ovladače. Nahrávací software Audacity Vám dovolí provést opravy zaznamenaných nahrávek. Pomocí tohoto software odstraníte nepříjemné lupání desky a ostatní rušivé zvuky. Tento gramofon je dále vybaven stereofonním výstupem zvukového signálu LINE OUT, pomocí kterého můžete gramofon připojit i bez předzesilovače ke každému vstupu s konektory cinch, například ke svému HiFi-zařízení. Dále je tento gramofon vybaven vstupem LINE IN, ke kterému můžete pomocí obvyklých stereofonních konektorů (cinch) připojit například kazetový magnetofon, rádio, nebo externí CD-přehrávač atd. Tímto způsobem můžete použít tento gramofon i k digitalizaci jiných nahrávek než z gramofonových desek. Provozní režimy gramofonu Režim CD-přehrávače (CD Player) Reprodukce z CD Další nabídky (možnosti) v režimu CD-přehrávače Přepnutí do režimu záznamu z CD do interní paměti gramofonu:...15 Kopírování jednoho titulu (jedné zvukové nahrávky, stopy) z CD do interní paměti gramofonu:...15 Kopírování všech titulů (všech zvukových nahrávek, stop) z CD do interní paměti gramofonu:...15 Informace o systému:...16 Režim interní paměti gramofonu (Flash Player) Přepnutí gramofonu do režimu interní paměti (Flash Player) Příprava gramofonu k vlastnímu nahrávání Nastavení úrovně (síly) vstupního signálu Spuštění nahrávání do vnitřní paměti gramofonu Rozdělení záznamu na jednotlivé zvukové nahrávky (tituly, stopy) Přerušení nebo ukončení provádění záznamu (nahrávání) do vnitřní paměti Reprodukce nahrávek z vnitřní paměti gramofonu Rozdělení jednoho titulu (jedné stopy) do dvou titulů (do dvou stop) ve vnitřní paměti Vymazání jednoho nebo všech titulů z interní paměti gramofonu Další nabídky (možnosti) v režimu interní paměti gramofonu (Flash Player) Přepnutí do režimu reprodukce z CD-přehrávače (CD Player):...20 Přesunutí titulů (stop) reorganizace vnitřní paměti gramofonu (Move Track):

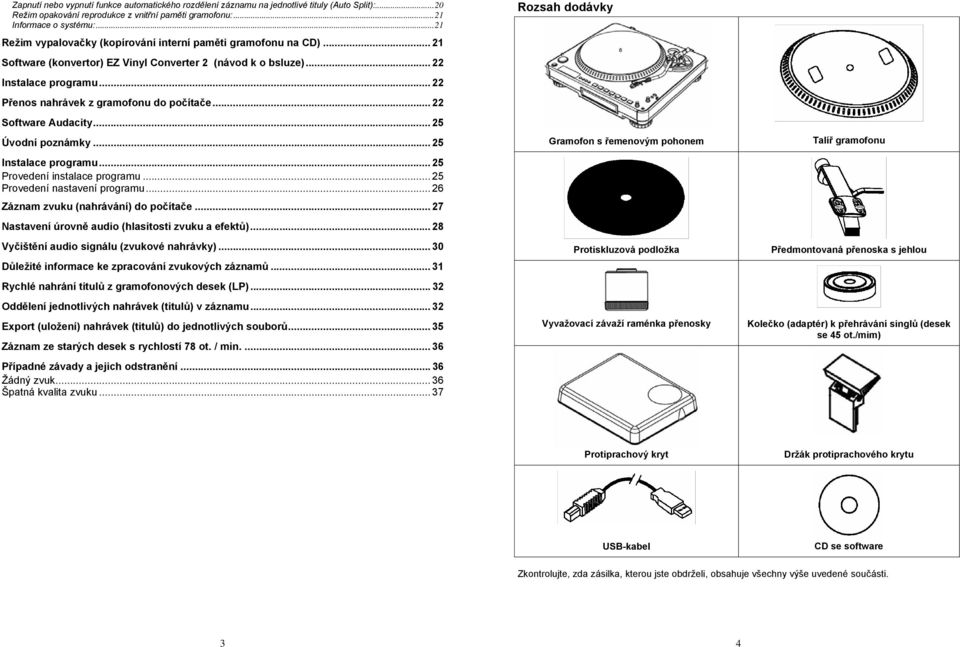

2 Zapnutí nebo vypnutí funkce automatického rozdělení záznamu na jednotlivé tituly (Auto Split):...20 Režim opakování reprodukce z vnitřní paměti gramofonu:...21 Informace o systému:...21 Režim vypalovačky (kopírování interní paměti gramofonu na CD) Software (konvertor) EZ Vinyl Converter 2 (návod k o bsluze) Instalace programu Přenos nahrávek z gramofonu do počítače Software Audacity Úvodní poznámky Instalace programu Provedení instalace programu Provedení nastavení programu Záznam zvuku (nahrávání) do počítače Nastavení úrovně audio (hlasitosti zvuku a efektů) Vyčištění audio signálu (zvukové nahrávky) Důležité informace ke zpracování zvukových záznamů Rychlé nahrání titulů z gramofonových desek (LP) Oddělení jednotlivých nahrávek (titulů) v záznamu Export (uložení) nahrávek (titulů) do jednotlivých souborů Záznam ze starých desek s rychlostí 78 ot. / min Případné závady a jejich odstranění Žádný zvuk Špatná kvalita zvuku Rozsah dodávky Gramofon s řemenovým pohonem Protiskluzová podložka Vyvažovací závaží raménka přenosky Talíř gramofonu Předmontovaná přenoska s jehlou Kolečko (adaptér) k přehrávání singlů (desek se 45 ot./mim) Protiprachový kryt Držák protiprachového krytu USB-kabel CD se software Zkontrolujte, zda zásilka, kterou jste obdrželi, obsahuje všechny výše uvedené součásti. 3 4

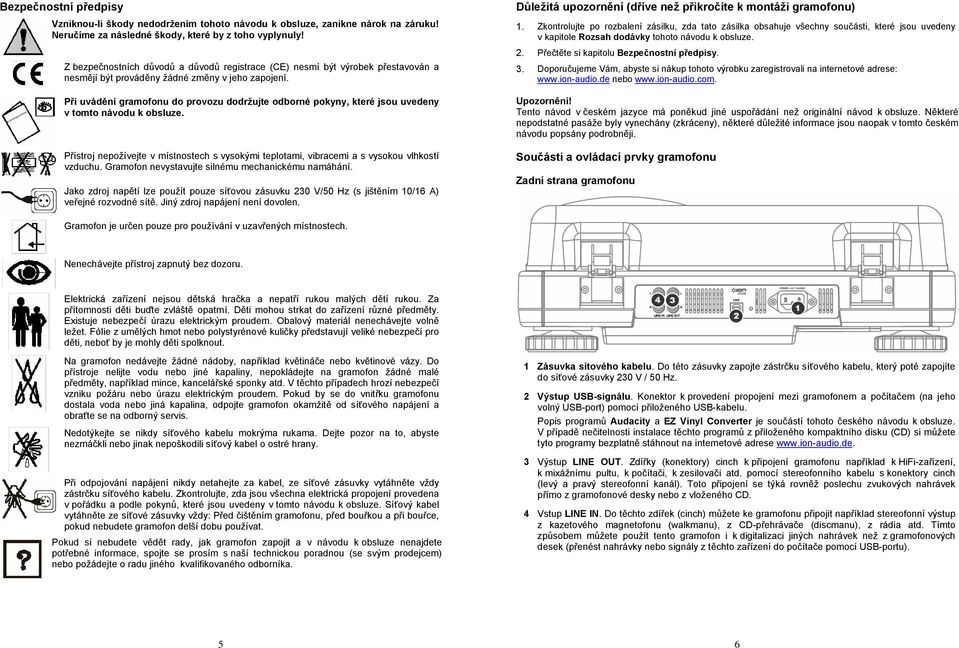

3 Bezpečnostní předpisy Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly! Z bezpečnostních důvodů a důvodů registrace (CE) nesmí být výrobek přestavován a nesmějí být prováděny žádné změny v jeho zapojení. Při uvádění gramofonu do provozu dodržujte odborné pokyny, které jsou uvedeny v tomto návodu k obsluze. Přístroj nepožívejte v místnostech s vysokými teplotami, vibracemi a s vysokou vlhkostí vzduchu. Gramofon nevystavujte silnému mechanickému namáhání. Jako zdroj napětí lze použít pouze síťovou zásuvku 230 V/50 Hz (s jištěním 10/16 A) veřejné rozvodné sítě. Jiný zdroj napájení není dovolen. Důležitá upozornění (dříve než přikročíte k montáži gramofonu) 1. Zkontrolujte po rozbalení zásilku, zda tato zásilka obsahuje všechny součásti, které jsou uvedeny v kapitole Rozsah dodávky tohoto návodu k obsluze. 2. Přečtěte si kapitolu Bezpečnostní předpisy. 3. Doporučujeme Vám, abyste si nákup tohoto výrobku zaregistrovali na internetové adrese: nebo Upozornění! Tento návod v českém jazyce má poněkud jiné uspořádání než originální návod k obsluze. Některé nepodstatné pasáže byly vynechány (zkráceny), některé důležité informace jsou naopak v tomto českém návodu popsány podrobněji. Součásti a ovládací prvky gramofonu Zadní strana gramofonu Gramofon je určen pouze pro používání v uzavřených místnostech. Nenechávejte přístroj zapnutý bez dozoru. Elektrická zařízení nejsou dětská hračka a nepatří rukou malých dětí rukou. Za přítomnosti děti buďte zvláště opatrní. Děti mohou strkat do zařízení různé předměty. Existuje nebezpečí úrazu elektrickým proudem. Obalový materiál nenechávejte volně ležet. Fólie z umělých hmot nebo polystyrénové kuličky představují veliké nebezpečí pro děti, neboť by je mohly děti spolknout. Na gramofon nedávejte žádné nádoby, například květináče nebo květinové vázy. Do přístroje nelijte vodu nebo jiné kapaliny, nepokládejte na gramofon žádné malé předměty, například mince, kancelářské sponky atd. V těchto případech hrozí nebezpečí vzniku požáru nebo úrazu elektrickým proudem. Pokud by se do vnitřku gramofonu dostala voda nebo jiná kapalina, odpojte gramofon okamžitě od síťového napájení a obraťte se na odborný servis. Nedotýkejte se nikdy síťového kabelu mokrýma rukama. Dejte pozor na to, abyste nezmáčkli nebo jinak nepoškodili síťový kabel o ostré hrany. Při odpojování napájení nikdy netahejte za kabel, ze síťové zásuvky vytáhněte vždy zástrčku síťového kabelu. Zkontrolujte, zda jsou všechna elektrická propojení provedena v pořádku a podle pokynů, které jsou uvedeny v tomto návodu k obsluze. Síťový kabel vytáhněte ze síťové zásuvky vždy: Před čištěním gramofonu, před bouřkou a při bouřce, pokud nebudete gramofon delší dobu používat. Pokud si nebudete vědět rady, jak gramofon zapojit a v návodu k obsluze nenajdete potřebné informace, spojte se prosím s naší technickou poradnou (se svým prodejcem) nebo požádejte o radu jiného kvalifikovaného odborníka. 1 Zásuvka sítového kabelu. Do této zásuvky zapojte zástrčku síťového kabelu, který poté zapojíte do síťové zásuvky 230 V / 50 Hz. 2 Výstup USB-signálu. Konektor k provedení propojení mezi gramofonem a počítačem (na jeho volný USB-port) pomocí přiloženého USB-kabelu. Popis programů Audacity a EZ Vinyl Converter je součástí tohoto českého návodu k obsluze. V případě nečitelnosti instalace těchto programů z přiloženého kompaktního disku (CD) si můžete tyto programy bezplatně stáhnout na internetové adrese 3 Výstup LINE OUT. Zdířky (konektory) cinch k připojení gramofonu například k HiFi-zařízení, k mixážnímu pultu, k počítači, k zesilovači atd. pomocí stereofonního kabelu s konektory cinch (levý a pravý stereofonní kanál). Toto připojení se týká rovněž poslechu zvukových nahrávek přímo z gramofonové desky nebo z vloženého CD. 4 Vstup LINE IN. Do těchto zdířek (cinch) můžete ke gramofonu připojit například stereofonní výstup z kazetového magnetofonu (walkmanu), z CD-přehrávače (discmanu), z rádia atd. Tímto způsobem můžete použít tento gramofon i k digitalizaci jiných nahrávek než z gramofonových desek (přenést nahrávky nebo signály z těchto zařízení do počítače pomocí USB-portu). 5 6

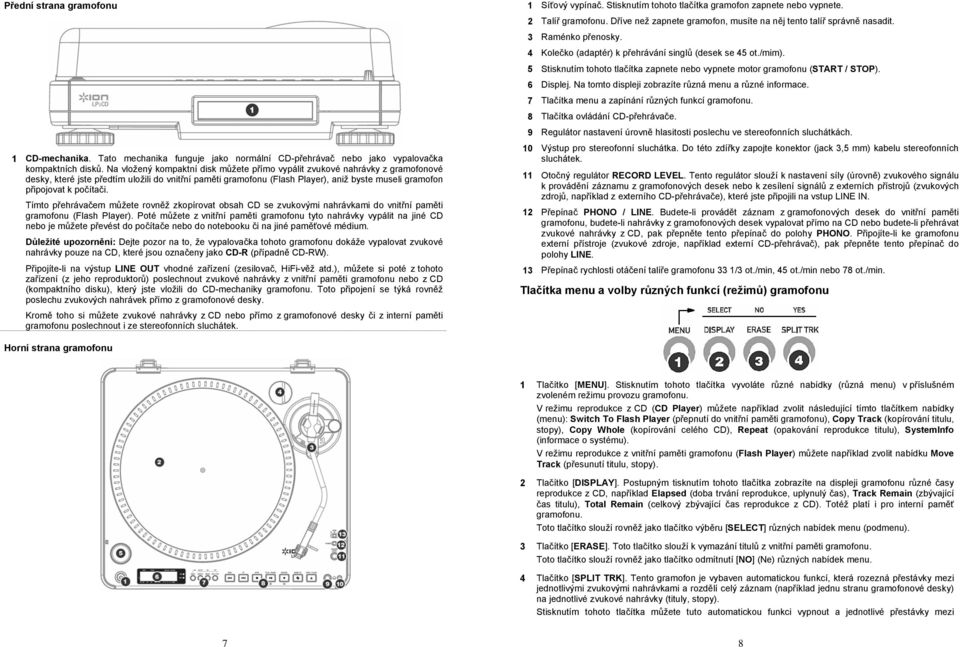

4 Přední strana gramofonu 1 CD-mechanika. Tato mechanika funguje jako normální CD-přehrávač nebo jako vypalovačka kompaktních disků. Na vložený kompaktní disk můžete přímo vypálit zvukové nahrávky z gramofonové desky, které jste předtím uložili do vnitřní paměti gramofonu (Flash Player), aniž byste museli gramofon připojovat k počítači. Tímto přehrávačem můžete rovněž zkopírovat obsah CD se zvukovými nahrávkami do vnitřní paměti gramofonu (Flash Player). Poté můžete z vnitřní paměti gramofonu tyto nahrávky vypálit na jiné CD nebo je můžete převést do počítače nebo do notebooku či na jiné paměťové médium. Důležité upozornění: Dejte pozor na to, že vypalovačka tohoto gramofonu dokáže vypalovat zvukové nahrávky pouze na CD, které jsou označeny jako CD-R (případně CD-RW). Připojíte-li na výstup LINE OUT vhodné zařízení (zesilovač, HiFi-věž atd.), můžete si poté z tohoto zařízení (z jeho reproduktorů) poslechnout zvukové nahrávky z vnitřní paměti gramofonu nebo z CD (kompaktního disku), který jste vložili do CD-mechaniky gramofonu. Toto připojení se týká rovněž poslechu zvukových nahrávek přímo z gramofonové desky. Kromě toho si můžete zvukové nahrávky z CD nebo přímo z gramofonové desky či z interní paměti gramofonu poslechnout i ze stereofonních sluchátek. 1 Síťový vypínač. Stisknutím tohoto tlačítka gramofon zapnete nebo vypnete. 2 Talíř gramofonu. Dříve než zapnete gramofon, musíte na něj tento talíř správně nasadit. 3 Raménko přenosky. 4 Kolečko (adaptér) k přehrávání singlů (desek se 45 ot./mim). 5 Stisknutím tohoto tlačítka zapnete nebo vypnete motor gramofonu (START / STOP). 6 Displej. Na tomto displeji zobrazíte různá menu a různé informace. 7 Tlačítka menu a zapínání různých funkcí gramofonu. 8 Tlačítka ovládání CD-přehrávače. 9 Regulátor nastavení úrovně hlasitosti poslechu ve stereofonních sluchátkách. 10 Výstup pro stereofonní sluchátka. Do této zdířky zapojte konektor (jack 3,5 mm) kabelu stereofonních sluchátek. 11 Otočný regulátor RECORD LEVEL. Tento regulátor slouží k nastavení síly (úrovně) zvukového signálu k provádění záznamu z gramofonových desek nebo k zesílení signálů z externích přístrojů (zvukových zdrojů, například z externího CD-přehrávače), které jste připojili na vstup LINE IN. 12 Přepínač PHONO / LINE. Budete-li provádět záznam z gramofonových desek do vnitřní paměti gramofonu, budete-li nahrávky z gramofonových desek vypalovat přímo na CD nebo budete-li přehrávat zvukové nahrávky z CD, pak přepněte tento přepínač do polohy PHONO. Připojíte-li ke gramofonu externí přístroje (zvukové zdroje, například externí CD-přehrávač), pak přepněte tento přepínač do polohy LINE. 13 Přepínač rychlosti otáčení talíře gramofonu 33 1/3 ot./min, 45 ot./min nebo 78 ot./min. Tlačítka menu a volby různých funkcí (režimů) gramofonu Horní strana gramofonu 1 Tlačítko [MENU]. Stisknutím tohoto tlačítka vyvoláte různé nabídky (různá menu) v příslušném zvoleném režimu provozu gramofonu. V režimu reprodukce z CD (CD Player) můžete například zvolit následující tímto tlačítkem nabídky (menu): Switch To Flash Player (přepnutí do vnitřní paměti gramofonu), Copy Track (kopírování titulu, stopy), Copy Whole (kopírování celého CD), Repeat (opakování reprodukce titulu), SystemInfo (informace o systému). V režimu reprodukce z vnitřní paměti gramofonu (Flash Player) můžete například zvolit nabídku Move Track (přesunutí titulu, stopy). 2 Tlačítko [DISPLAY]. Postupným tisknutím tohoto tlačítka zobrazíte na displeji gramofonu různé časy reprodukce z CD, například Elapsed (doba trvání reprodukce, uplynulý čas), Track Remain (zbývající čas titulu), Total Remain (celkový zbývající čas reprodukce z CD). Totéž platí i pro interní paměť gramofonu. Toto tlačítko slouží rovněž jako tlačítko výběru [SELECT] různých nabídek menu (podmenu). 3 Tlačítko [ERASE]. Toto tlačítko slouží k vymazání titulů z vnitřní paměti gramofonu. Toto tlačítko slouží rovněž jako tlačítko odmítnutí [NO] (Ne) různých nabídek menu. 4 Tlačítko [SPLIT TRK]. Tento gramofon je vybaven automatickou funkcí, která rozezná přestávky mezi jednotlivými zvukovými nahrávkami a rozdělí celý záznam (například jednu stranu gramofonové desky) na jednotlivé zvukové nahrávky (tituly, stopy). Stisknutím tohoto tlačítka můžete tuto automatickou funkci vypnout a jednotlivé přestávky mezi 7 8

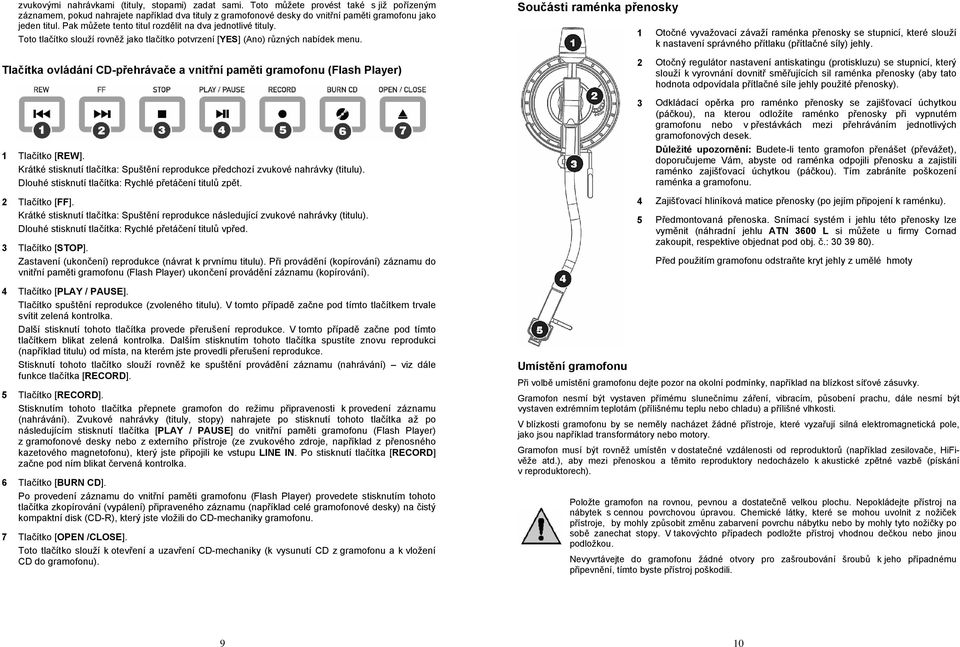

5 zvukovými nahrávkami (tituly, stopami) zadat sami. Toto můžete provést také s již pořízeným záznamem, pokud nahrajete například dva tituly z gramofonové desky do vnitřní paměti gramofonu jako jeden titul. Pak můžete tento titul rozdělit na dva jednotlivé tituly. Toto tlačítko slouží rovněž jako tlačítko potvrzení [YES] (Ano) různých nabídek menu. Tlačítka ovládání CD-přehrávače a vnitřní paměti gramofonu (Flash Player) 1 Tlačítko [REW]. Krátké stisknutí tlačítka: Spuštění reprodukce předchozí zvukové nahrávky (titulu). Dlouhé stisknutí tlačítka: Rychlé přetáčení titulů zpět. 2 Tlačítko [FF]. Krátké stisknutí tlačítka: Spuštění reprodukce následující zvukové nahrávky (titulu). Dlouhé stisknutí tlačítka: Rychlé přetáčení titulů vpřed. 3 Tlačítko [STOP]. Zastavení (ukončení) reprodukce (návrat k prvnímu titulu). Při provádění (kopírování) záznamu do vnitřní paměti gramofonu (Flash Player) ukončení provádění záznamu (kopírování). 4 Tlačítko [PLAY / PAUSE]. Tlačítko spuštění reprodukce (zvoleného titulu). V tomto případě začne pod tímto tlačítkem trvale svítit zelená kontrolka. Další stisknutí tohoto tlačítka provede přerušení reprodukce. V tomto případě začne pod tímto tlačítkem blikat zelená kontrolka. Dalším stisknutím tohoto tlačítka spustíte znovu reprodukci (například titulu) od místa, na kterém jste provedli přerušení reprodukce. Stisknutí tohoto tlačítko slouží rovněž ke spuštění provádění záznamu (nahrávání) viz dále funkce tlačítka [RECORD]. 5 Tlačítko [RECORD]. Stisknutím tohoto tlačítka přepnete gramofon do režimu připravenosti k provedení záznamu (nahrávání). Zvukové nahrávky (tituly, stopy) nahrajete po stisknutí tohoto tlačítka až po následujícím stisknutí tlačítka [PLAY / PAUSE] do vnitřní paměti gramofonu (Flash Player) z gramofonové desky nebo z externího přístroje (ze zvukového zdroje, například z přenosného kazetového magnetofonu), který jste připojili ke vstupu LINE IN. Po stisknutí tlačítka [RECORD] začne pod ním blikat červená kontrolka. 6 Tlačítko [BURN CD]. Po provedení záznamu do vnitřní paměti gramofonu (Flash Player) provedete stisknutím tohoto tlačítka zkopírování (vypálení) připraveného záznamu (například celé gramofonové desky) na čistý kompaktní disk (CD-R), který jste vložili do CD-mechaniky gramofonu. 7 Tlačítko [OPEN /CLOSE]. Toto tlačítko slouží k otevření a uzavření CD-mechaniky (k vysunutí CD z gramofonu a k vložení CD do gramofonu). Součásti raménka přenosky Umístění gramofonu 1 Otočné vyvažovací závaží raménka přenosky se stupnicí, které slouží k nastavení správného přítlaku (přítlačné síly) jehly. 2 Otočný regulátor nastavení antiskatingu (protiskluzu) se stupnicí, který slouží k vyrovnání dovnitř směřujících sil raménka přenosky (aby tato hodnota odpovídala přítlačné síle jehly použité přenosky). 3 Odkládací opěrka pro raménko přenosky se zajišťovací úchytkou (páčkou), na kterou odložíte raménko přenosky při vypnutém gramofonu nebo v přestávkách mezi přehráváním jednotlivých gramofonových desek. Důležité upozornění: Budete-li tento gramofon přenášet (převážet), doporučujeme Vám, abyste od raménka odpojili přenosku a zajistili raménko zajišťovací úchytkou (páčkou). Tím zabráníte poškození raménka a gramofonu. 4 Zajišťovací hliníková matice přenosky (po jejím připojení k raménku). 5 Předmontovaná přenoska. Snímací systém i jehlu této přenosky lze vyměnit (náhradní jehlu ATN 3600 L si můžete u firmy Cornad zakoupit, respektive objednat pod obj. č.: ). Před použitím gramofonu odstraňte kryt jehly z umělé hmoty Při volbě umístění gramofonu dejte pozor na okolní podmínky, například na blízkost síťové zásuvky. Gramofon nesmí být vystaven přímému slunečnímu záření, vibracím, působení prachu, dále nesmí být vystaven extrémním teplotám (přílišnému teplu nebo chladu) a přílišné vlhkosti. V blízkosti gramofonu by se neměly nacházet žádné přístroje, které vyzařují silná elektromagnetická pole, jako jsou například transformátory nebo motory. Gramofon musí být rovněž umístěn v dostatečné vzdálenosti od reproduktorů (například zesilovače, HiFivěže atd.), aby mezi přenoskou a těmito reproduktory nedocházelo k akustické zpětné vazbě (pískání v reproduktorech). Položte gramofon na rovnou, pevnou a dostatečně velkou plochu. Nepokládejte přístroj na nábytek s cennou povrchovou úpravou. Chemické látky, které se mohou uvolnit z nožiček přístroje, by mohly způsobit změnu zabarvení povrchu nábytku nebo by mohly tyto nožičky po sobě zanechat stopy. V takovýchto případech podložte přístroj vhodnou dečkou nebo jinou podložkou. Nevyvrtávejte do gramofonu žádné otvory pro zašroubování šroubů k jeho případnému připevnění, tímto byste přístroj poškodili. 9 10

6 Montáž gramofonu Upozornění: Nesprávně provedené sestavení gramofonu může způsobit snížení jeho výkonu, nestabilitu jeho talíře nebo neodvratné poškození gramofonu. Montáž raménka přenosky 1. Nejprve připojte k raménku přenosku a zajistěte ji zajišťovací maticí. Dejte pozor na správné připojení kabelů. Montáž talíře gramofonu 1. Nejprve proveďte nasazení hnacího řemínku na vnitřní prstenec (kotouč) talíře. Tento pryžový řemínek může již být nasazen. V tomto případě zkontrolujte, zda není zkroucený nebo poškozený. 2. Nasaďte talíř na hřídel (osičku) a přitlačte jej směrem dolů tak, aby správně zapadl. Zkontrolujte, zda se tento talíř otáčí v kruhu a nevybočuje. Tento talíř se v žádném případě nesmí otáčet jako vajíčko nebo ovál a nesmí se kývat (viklat). 3. Otočte tímto talířem podle následujícího vyobrazení a vyrovnejte některý z jeho dvou otvorů s tlačítkem START/STOP do jedné linie. V tomto otvoru byste měli spatřit mosazný hřídel motorku. Poté našroubujte na raménko přenosky vyvažovací závaží jeho otáčením doprava tak dalece, aby se nacházelo v přední poloze. Tato poloha vyvažovacího závaží představuje maximální tlak přenosky (jehly) na gramofonovou desku. 2. Nyní, nazvednete-li toto raménko rukou, byste měli pocítit jeho váhu a odpor, který toto raménko klade při jeho zvedání. Otáčejte nyní vyvažovacím závažím doleva tak dalece, dokud raménko nevyvážíte do vodorovné polohy (pokud nepocítíte téměř žádnou jeho váhu a odpor, které toto raménko klade při jeho zvedání). Provedete-li toto vyrovnání (vyvážení) přesně, bude se raménko (dotknete-li se jej) vychylovat rovnoměrně na obě strany. Toto vyvážení raménka znamená nulovou přítlačnou sílu jehly na gramofonovou desku, tedy hodnotu 0 gramů. 3. Nechte vyvažovací závaží v této nové poloze a otočte prstencem se stupnicí na tomto závaží do svislé polohy, která bude na této stupnici vyrovnána přesně na nulovou hodnotu Sáhněte prstem do tohoto otvoru a nasaďte na hřídel motorku pryžový hnací řemínek. Dejte přitom pozor na to, abyste tento řemínek při nasazování na hřídel motorku nezkroutili. Poté zkontrolujte, zda se talíř rovnoměrně otáčí. Správně nasazený hnací řemínek poznáte podle toho, že bude mírně napnutý, otočíte-li talířem do jeho výchozí polohy (přestanete-li talířem otáčet). 4. Nyní nastavte přítlačnou sílu raménka přenosky podle doporučené hodnoty přítlačné síly jehly výrobce použité přenosky. Otáčejte stupnicí protizávaží směrem doleva (z pohledu zepředu proti chodu hodinových ručiček neboli doleva), dokud nenastavíte na stupnici potřebnou hodnotu. Jako označení Vám v tomto případě poslouží černá linka (čára) na raménku přenosky. Doporučené nastavení pro přenosku, která je součástí tohoto gramofonu, je minimální hodnota 3 a maximální hodnota 5 (3 až 5 g). Poznámka: Otočíte-li touto stupnicí o 360, pak přičtěte k nastavené hodnotě 3,5 g

7 Nastavení antiskatingu (protiskluzu) V mnoha případech postačí nastavit protiskluz raménka na stupnici tohoto regulátoru na minimální hodnotu. Antiskating představuje sílu raménka směřující ke středu talíře gramofonu, která vzniká u mnoha přenosek, jakmile se její jehla přibližuje ke středu gramofonové desky. Jelikož se může u tohoto gramofonu vyskytovat silné přeskakování jehly ke středu desky, pokuste se v tomto případě tento antiskating zvýšit pootočením tohoto regulátoru směrem k maximu. Zvyšujte toto odstupňování na stupnici regulátoru po jedné čárce (po jednom dílku stupnice), vyzkoušejte chování jehly na desce a proveďte případně stejným způsobem další opravy antiskatingu. Připevnění protiprachového krytu 1. Připevněte k protiprachovému krytu přiložený držák podle vedlejšího vyobrazení. 2. Poté připevněte protiprachový kryt ke gramofonu. Zasuňte držák protiprachového krytu do příslušného otvoru zvedacího mechanismu protiprachového krytu na gramofonu. Provozní režimy gramofonu U tohoto gramofonu můžete zvolit 2 režimy provozu stisknutím tlačítka [MENU]: Funkci CD-přehrávače CD Player nebo funkci interní (vnitřní) paměti gramofonu Flash Player. Zvolený režim poznáte podle rozsvícení jedné z dvou kontrolek (svítivých diod, LED), které se nacházejí vpravo vedle displeje. Rozsvícení zelené LED CD znamená, že jste zvolili režim CD-přehrávače, rozsvícení oranžové LED INT znamená, že jste zvolili režim interní (vnitřní) paměti. Režim CD-přehrávače (CD Player) Vám nabízí následující možnosti: Reprodukce zvukových nahrávek ze standardních (továrně vyrobených) CD s použitím ovládacích tlačítek, která jsou běžná u normálních CD-přehrávačů. Zkopírování jednoho titulu z CD nebo všech titulů z CD do interní paměti gramofonu. Režim interní paměti gramofonu (Flash Player) Vám nabízí následující možnosti: Nahrání (záznam) zvukových nahrávek z externích zvukových zdrojů, například z přenosného kazetového magnetofonu (walkmanu), z CD-přehrávače (discmanu), z rádia atd. s jejich následnou reprodukcí s použitím ovládacích tlačítek, která jsou běžná u normálních CD-přehrávačů. Vymazání titulů (zvukových nahrávek) z této paměti. Rozdělení záznamu na jednotlivé zvukové nahrávky (stopy). Vypálení obsahu interní paměti na CD (CD-R). Režim CD-přehrávače (CD Player) Po vložení CD do gramofonu uvidíte na displeji gramofonu následující informace: 1. Číslo titulu, který bude reprodukován po stisknutí tlačítka [PLAY] zde č Celkový počet titulů na CD zde Celkový čas reprodukce všech titulů na CD zde 62 minut a 35 sekund Reprodukce z CD Spuštění reprodukce (přehrávání) z CD provedete krátkým stisknutím tlačítka [PLAY / PAUSE]. Jakmile dojde ke spuštění reprodukce z CD, uvidíte na displeji gramofonu číslo titulu, jehož reprodukci jste spustili (zde 01) a dále celkový počet titulů na CD (zde 12). Údržba a čištění gramofonu Kontrolujte pravidelně technickou bezpečnost přístroje a k němu připojených zařízení (síťové kabely, propojovací kabely atd.). Před čištěním, údržbou nebo opravami vypněte přístroj, odpojte jej ode všech zdrojů napájení. K čištění nepoužívejte žádné uhličitanové čistící prostředky (sodu), benzín, rozpouštědla nebo podobné látky. Mohli byste tak porušit povrch přístroje. Kromě jiného jsou výpary těchto čistících prostředků zdraví škodlivé a výbušné. K čištění též nepoužívejte nástroje s ostrými hranami, šroubováky nebo drátěné kartáče a pod. K čištění povrchu přístroje postačí suchý, měkký hadřík bez žmolků (chloupků) nebo štěteček na odstraňování prachu. Při silnějším znečištěním můžete hadřík mírně navlhčit teplou vodou s přídavkem malého množství neagresivního prostředku na mytí nádobí. Před čištěním gramofonu vždy zakryjte jehlu přenosky plastikovým krytem (mohli byste ji při čištění poškodit). V posledním poli v horním řádku displeje uvidíte uplynulý čas reprodukce zvoleného titulu (zde 00:15). V dolním řádku displeje je zobrazována úroveň (vybuzení) stereofonního signálu přehrávaného titulu (přehrávané zvukové nahrávky) v decibelech (db). Postupným tisknutím tlačítka [DISPLAY] zobrazíte na displeji gramofonu následující informace o čase: Elapsed (doba trvání reprodukce, uplynulý čas), Track Remain (zbývající čas titulu), Total Remain (celkový zbývající čas reprodukce z CD). Krátkým stisknutím tlačítka [FF] nebo [REW] přehrajete od počátku následující nebo předchozí titul. Podržíteli tato tlačítka déle stisknutá, přetočíte tituly vpřed nebo zpět (rychlé vyhledání titulů). Dalším krátkým stisknutím tlačítka [PLAY / PAUSE] reprodukci zvoleného titulu přerušíte. Dalším stisknutím tohoto tlačítka spustíte znovu reprodukci od místa, na kterém jste provedli její přerušení. Reprodukci z CD zcela ukončíte stisknutím tlačítka [STOP]. Další nabídky (možnosti) v režimu CD-přehrávače Následující nabídky zvolíte postupným tisknutím tlačítka [MENU]. Pokud Vám bude zvolená nabídka vyhovovat, pak ji potvrďte stisknutím tlačítka [YES] (Ano) nebo ji odmítněte stisknutím tlačítka [NO] (Ne). Pokud vyčerpáte všechny nabídky (prolistujete-li všechna menu), pak se CD-přehrávač opět automaticky přepne do normálního režimu viz předchozí stránka tohoto návodu k obsluze

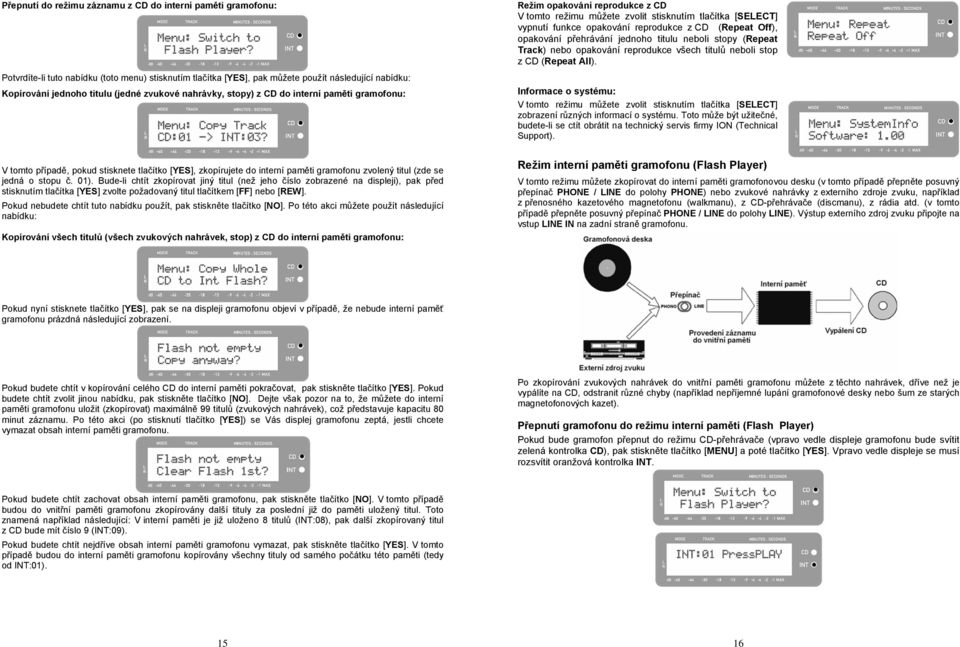

8 Přepnutí do režimu záznamu z CD do interní paměti gramofonu: Potvrdíte-li tuto nabídku (toto menu) stisknutím tlačítka [YES], pak můžete použít následující nabídku: Kopírování jednoho titulu (jedné zvukové nahrávky, stopy) z CD do interní paměti gramofonu: Režim opakování reprodukce z CD V tomto režimu můžete zvolit stisknutím tlačítka [SELECT] vypnutí funkce opakování reprodukce z CD (Repeat Off), opakování přehrávání jednoho titulu neboli stopy (Repeat Track) nebo opakování reprodukce všech titulů neboli stop z CD (Repeat All). Informace o systému: V tomto režimu můžete zvolit stisknutím tlačítka [SELECT] zobrazení různých informací o systému. Toto může být užitečné, budete-li se ctít obrátit na technický servis firmy ION (Technical Support). V tomto případě, pokud stisknete tlačítko [YES], zkopírujete do interní paměti gramofonu zvolený titul (zde se jedná o stopu č. 01). Bude-li chtít zkopírovat jiný titul (než jeho číslo zobrazené na displeji), pak před stisknutím tlačítka [YES] zvolte požadovaný titul tlačítkem [FF] nebo [REW]. Pokud nebudete chtít tuto nabídku použít, pak stiskněte tlačítko [NO]. Po této akci můžete použít následující nabídku: Kopírování všech titulů (všech zvukových nahrávek, stop) z CD do interní paměti gramofonu: Režim interní paměti gramofonu (Flash Player) V tomto režimu můžete zkopírovat do interní paměti gramofonovou desku (v tomto případě přepněte posuvný přepínač PHONE / LINE do polohy PHONE) nebo zvukové nahrávky z externího zdroje zvuku, například z přenosného kazetového magnetofonu (walkmanu), z CD-přehrávače (discmanu), z rádia atd. (v tomto případě přepněte posuvný přepínač PHONE / LINE do polohy LINE). Výstup externího zdroj zvuku připojte na vstup LINE IN na zadní straně gramofonu. Pokud nyní stisknete tlačítko [YES], pak se na displeji gramofonu objeví v případě, že nebude interní paměť gramofonu prázdná následující zobrazení. Pokud budete chtít v kopírování celého CD do interní paměti pokračovat, pak stiskněte tlačítko [YES]. Pokud budete chtít zvolit jinou nabídku, pak stiskněte tlačítko [NO]. Dejte však pozor na to, že můžete do interní paměti gramofonu uložit (zkopírovat) maximálně 99 titulů (zvukových nahrávek), což představuje kapacitu 80 minut záznamu. Po této akci (po stisknutí tlačítko [YES]) se Vás displej gramofonu zeptá, jestli chcete vymazat obsah interní paměti gramofonu. Po zkopírování zvukových nahrávek do vnitřní paměti gramofonu můžete z těchto nahrávek, dříve než je vypálíte na CD, odstranit různé chyby (například nepříjemné lupání gramofonové desky nebo šum ze starých magnetofonových kazet). Přepnutí gramofonu do režimu interní paměti (Flash Player) Pokud bude gramofon přepnut do režimu CD-přehrávače (vpravo vedle displeje gramofonu bude svítit zelená kontrolka CD), pak stiskněte tlačítko [MENU] a poté tlačítko [YES]. Vpravo vedle displeje se musí rozsvítit oranžová kontrolka INT. Pokud budete chtít zachovat obsah interní paměti gramofonu, pak stiskněte tlačítko [NO]. V tomto případě budou do vnitřní paměti gramofonu zkopírovány další tituly za poslední již do paměti uložený titul. Toto znamená například následující: V interní paměti je již uloženo 8 titulů (INT:08), pak další zkopírovaný titul z CD bude mít číslo 9 (INT:09). Pokud budete chtít nejdříve obsah interní paměti gramofonu vymazat, pak stiskněte tlačítko [YES]. V tomto případě budou do interní paměti gramofonu kopírovány všechny tituly od samého počátku této paměti (tedy od INT:01)

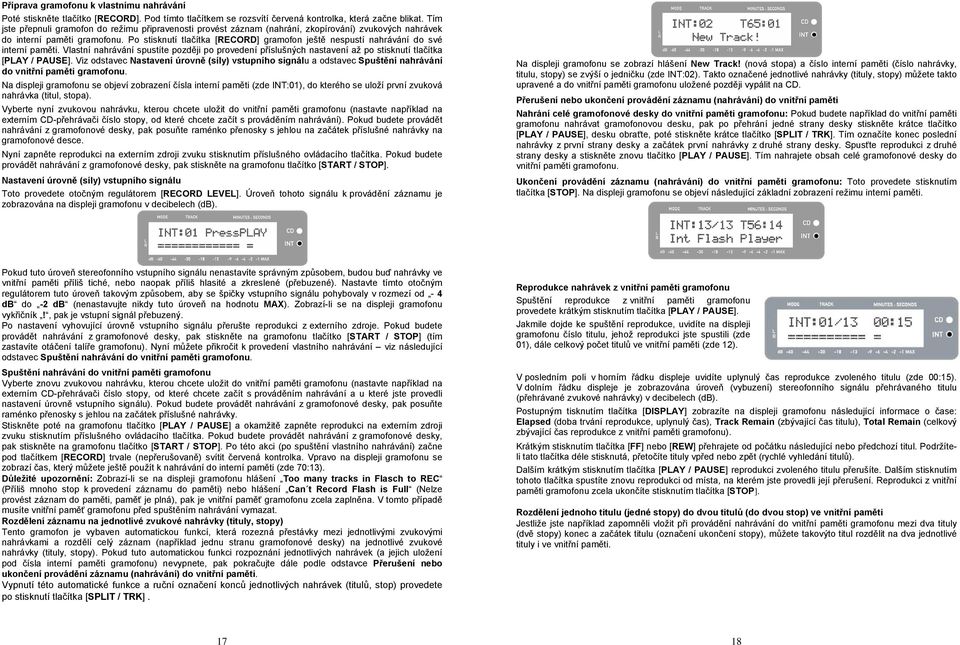

9 Příprava gramofonu k vlastnímu nahrávání Poté stiskněte tlačítko [RECORD]. Pod tímto tlačítkem se rozsvítí červená kontrolka, která začne blikat. Tím jste přepnuli gramofon do režimu připravenosti provést záznam (nahrání, zkopírování) zvukových nahrávek do interní paměti gramofonu. Po stisknutí tlačítka [RECORD] gramofon ještě nespustí nahrávání do své interní paměti. Vlastní nahrávání spustíte později po provedení příslušných nastavení až po stisknutí tlačítka [PLAY / PAUSE]. Viz odstavec Nastavení úrovně (síly) vstupního signálu a odstavec Spuštění nahrávání do vnitřní paměti gramofonu. Na displeji gramofonu se objeví zobrazení čísla interní paměti (zde INT:01), do kterého se uloží první zvuková nahrávka (titul, stopa). Vyberte nyní zvukovou nahrávku, kterou chcete uložit do vnitřní paměti gramofonu (nastavte například na externím CD-přehrávači číslo stopy, od které chcete začít s prováděním nahrávání). Pokud budete provádět nahrávání z gramofonové desky, pak posuňte raménko přenosky s jehlou na začátek příslušné nahrávky na gramofonové desce. Nyní zapněte reprodukci na externím zdroji zvuku stisknutím příslušného ovládacího tlačítka. Pokud budete provádět nahrávání z gramofonové desky, pak stiskněte na gramofonu tlačítko [START / STOP]. Nastavení úrovně (síly) vstupního signálu Toto provedete otočným regulátorem [RECORD LEVEL]. Úroveň tohoto signálu k provádění záznamu je zobrazována na displeji gramofonu v decibelech (db). Na displeji gramofonu se zobrazí hlášení New Track! (nová stopa) a číslo interní paměti (číslo nahrávky, titulu, stopy) se zvýší o jedničku (zde INT:02). Takto označené jednotlivé nahrávky (tituly, stopy) můžete takto upravené a do vnitřní paměti gramofonu uložené později vypálit na CD. Přerušení nebo ukončení provádění záznamu (nahrávání) do vnitřní paměti Nahrání celé gramofonové desky do vnitřní paměti gramofonu: Pokud budete například do vnitřní paměti gramofonu nahrávat gramofonovou desku, pak po přehrání jedné strany desky stiskněte krátce tlačítko [PLAY / PAUSE], desku obraťte, poté stiskněte krátce tlačítko [SPLIT / TRK]. Tím označíte konec poslední nahrávky z první strany desky a začátek první nahrávky z druhé strany desky. Spusťte reprodukci z druhé strany desky a stiskněte znovu tlačítko [PLAY / PAUSE]. Tím nahrajete obsah celé gramofonové desky do vnitřní paměti gramofonu. Ukončení provádění záznamu (nahrávání) do vnitřní paměti gramofonu: Toto provedete stisknutím tlačítka [STOP]. Na displeji gramofonu se objeví následující základní zobrazení režimu interní paměti. Pokud tuto úroveň stereofonního vstupního signálu nenastavíte správným způsobem, budou buď nahrávky ve vnitřní paměti příliš tiché, nebo naopak příliš hlasité a zkreslené (přebuzené). Nastavte tímto otočným regulátorem tuto úroveň takovým způsobem, aby se špičky vstupního signálu pohybovaly v rozmezí od - 4 db do -2 db (nenastavujte nikdy tuto úroveň na hodnotu MAX). Zobrazí-li se na displeji gramofonu vykřičník!, pak je vstupní signál přebuzený. Po nastavení vyhovující úrovně vstupního signálu přerušte reprodukci z externího zdroje. Pokud budete provádět nahrávání z gramofonové desky, pak stiskněte na gramofonu tlačítko [START / STOP] (tím zastavíte otáčení talíře gramofonu). Nyní můžete přikročit k provedení vlastního nahrávání viz následující odstavec Spuštění nahrávání do vnitřní paměti gramofonu. Spuštění nahrávání do vnitřní paměti gramofonu Vyberte znovu zvukovou nahrávku, kterou chcete uložit do vnitřní paměti gramofonu (nastavte například na externím CD-přehrávači číslo stopy, od které chcete začít s prováděním nahrávání a u které jste provedli nastavení úrovně vstupního signálu). Pokud budete provádět nahrávání z gramofonové desky, pak posuňte raménko přenosky s jehlou na začátek příslušné nahrávky. Stiskněte poté na gramofonu tlačítko [PLAY / PAUSE] a okamžitě zapněte reprodukci na externím zdroji zvuku stisknutím příslušného ovládacího tlačítka. Pokud budete provádět nahrávání z gramofonové desky, pak stiskněte na gramofonu tlačítko [START / STOP]. Po této akci (po spuštění vlastního nahrávání) začne pod tlačítkem [RECORD] trvale (nepřerušovaně) svítit červená kontrolka. Vpravo na displeji gramofonu se zobrazí čas, který můžete ještě použít k nahrávání do interní paměti (zde 70:13). Důležité upozornění: Zobrazí-li se na displeji gramofonu hlášení Too many tracks in Flasch to REC (Příliš mnoho stop k provedení záznamu do paměti) nebo hlášení Can t Record Flash is Full (Nelze provést záznam do paměti, paměť je plná), pak je vnitřní paměť gramofonu zcela zaplněna. V tomto případě musíte vnitřní paměť gramofonu před spuštěním nahrávání vymazat. Rozdělení záznamu na jednotlivé zvukové nahrávky (tituly, stopy) Tento gramofon je vybaven automatickou funkcí, která rozezná přestávky mezi jednotlivými zvukovými nahrávkami a rozdělí celý záznam (například jednu stranu gramofonové desky) na jednotlivé zvukové nahrávky (tituly, stopy). Pokud tuto automatickou funkci rozpoznání jednotlivých nahrávek (a jejich uložení pod čísla interní paměti gramofonu) nevypnete, pak pokračujte dále podle odstavce Přerušení nebo ukončení provádění záznamu (nahrávání) do vnitřní paměti. Vypnutí této automatické funkce a ruční označení konců jednotlivých nahrávek (titulů, stop) provedete po stisknutí tlačítka [SPLIT / TRK]. Reprodukce nahrávek z vnitřní paměti gramofonu Spuštění reprodukce z vnitřní paměti gramofonu provedete krátkým stisknutím tlačítka [PLAY / PAUSE]. Jakmile dojde ke spuštění reprodukce, uvidíte na displeji gramofonu číslo titulu, jehož reprodukci jste spustili (zde 01), dále celkový počet titulů ve vnitřní paměti (zde 12). V posledním poli v horním řádku displeje uvidíte uplynulý čas reprodukce zvoleného titulu (zde 00:15). V dolním řádku displeje je zobrazována úroveň (vybuzení) stereofonního signálu přehrávaného titulu (přehrávané zvukové nahrávky) v decibelech (db). Postupným tisknutím tlačítka [DISPLAY] zobrazíte na displeji gramofonu následující informace o čase: Elapsed (doba trvání reprodukce, uplynulý čas), Track Remain (zbývající čas titulu), Total Remain (celkový zbývající čas reprodukce z vnitřní paměti gramofonu). Krátkým stisknutím tlačítka [FF] nebo [REW] přehrajete od počátku následující nebo předchozí titul. Podržíteli tato tlačítka déle stisknutá, přetočíte tituly vpřed nebo zpět (rychlé vyhledání titulů). Dalším krátkým stisknutím tlačítka [PLAY / PAUSE] reprodukci zvoleného titulu přerušíte. Dalším stisknutím tohoto tlačítka spustíte znovu reprodukci od místa, na kterém jste provedli její přerušení. Reprodukci z vnitřní paměti gramofonu zcela ukončíte stisknutím tlačítka [STOP]. Rozdělení jednoho titulu (jedné stopy) do dvou titulů (do dvou stop) ve vnitřní paměti Jestliže jste například zapomněli vložit při provádění nahrávání do vnitřní paměti gramofonu mezi dva tituly (dvě stopy) konec a začátek titulu (označení ukončení stopy), můžete takovýto titul rozdělit na dva jednotlivé tituly i ve vnitřní paměti

10 Pokud bude gramofon přepnut do režimu reprodukce z CDpřehrávače (vpravo vedle displeje gramofonu bude svítit zelená kontrolka CD), pak stiskněte tlačítko[menu] a poté tlačítko [YES]. Vpravo vedle displeje se musí rozsvítit oranžová kontrolka INT. Nyní stiskněte tlačítko [SELECT]. Na displeji gramofonu se objeví následující zobrazení. Zvolte požadovaný titul, který chcete rozdělit ve vnitřní paměti, tlačítkem [FF] nebo [REW]. Poté stiskněte tlačítko spuštění reprodukce tohoto titulu [PLAY / PAUSE]. K tomuto účelu budete potřebovat sluchátka nebo připojení externího zesilovače s reproduktory (HiFi-věže) na výstup LINE OUT. Vyhledání pauzy v tomto titulu (místo, kde tento titul potřebujete rozdělit) můžete poté urychlit stisknutím tlačítka [FF], které podržíte déle stisknuté. V případě přetočení můžete tento titul prohledat zpět stisknutím tlačítka [REW], které podržíte déle stisknuté. Jakmile objevíte místo v tomto titulu, ve kterém jej potřebujete rozdělit na dva tituly, stiskněte krátce tlačítko [PLAY / PAUSE]. Poté stiskněte tlačítko [SPLIT / TRK]. Na displeji gramofonu se objeví následující zobrazení. Pokud budete chtít všechny tituly skutečně z paměti vymazat, pak stiskněte tlačítko [YES]. Pokud ne, pak stiskněte tlačítko [NO]. Další nabídky (možnosti) v režimu interní paměti gramofonu (Flash Player) Následující nabídky zvolíte postupným tisknutím tlačítka [MENU]. Změny ve zvolené nabídce (ve zvoleném menu) provedete stisknutím tlačítka [SELECT]. Přepnutí do režimu reprodukce z CD-přehrávače (CD Player): Nyní si můžete poslechnout druhou část takto rozděleného titulu (nově vytvořený titul) dalším stisknutím tlačítka [PLAY / PAUSE]. V případě potřeby můžete k tomuto účelu použít tlačítko [FF] nebo [REW]. Odposlech ukončíte stisknutím tlačítka [STOP]. Budete-li s výsledkem rozdělení titulu spokojeni, pak stiskněte tlačítko [YES]. Pokud ne, stiskněte tlačítko [NO] a celý výše uvedený postup zopakujte. Vymazání jednoho nebo všech titulů z interní paměti gramofonu Vymazání jednoho titulu: Vyhledejte v režimu základního zobrazení interní paměti číslo titulu, který chcete vymazat (například INT:02). Toto vyhledání proveďte pomocí tlačítka [FF] nebo [REW]. Poté stiskněte tlačítko [ERASE]. Na displeji gramofonu se objeví následující zobrazení. Potvrdíte-li tuto nabídku (toto menu) stisknutím tlačítka [YES], pak přepnete gramofon do režimu reprodukce z CD-přehrávače: Přesunutí titulů (stop) reorganizace vnitřní paměti gramofonu (Move Track): Použijete-li tuto nabídku, pak můžete ve vnitřní paměti gramofonu provést přemístění jednotlivých titulů neboli stop z jednoho místa na jiné místo v paměti. Po zvolení čísla titulu neboli interní paměti Old, přesunete příslušný titul do jiného (nového) čísla interní paměti použitím tlačítka [FF] nebo [REW] (zvýšení nebo snížení nového čísla paměti). Po provedení této akce potvrďte přesunutí vybraného titulu stisknutím tlačítka [YES]. Příklad (viz vyobrazení výše): Původní číslo titulu Old (zde 01) přesunete na nové místo v interní paměti New (zde 02). Zapnutí nebo vypnutí funkce automatického rozdělení záznamu na jednotlivé tituly (Auto Split): Pokud budete chtít tento vybraný (zvolený) titul skutečně z paměti vymazat, pak stiskněte tlačítko [YES]. Pokud ne, pak stiskněte tlačítko [NO]. Vymazání všech titulů: Stiskněte v režimu základního zobrazení interní paměti tlačítko [ERASE]. Na displeji gramofonu se objeví zobrazení podobné následujícími vyobrazení. Tento gramofon je vybaven automatickou funkcí, která rozezná přestávky mezi jednotlivými zvukovými nahrávkami a rozdělí celý záznam (například jednu stranu gramofonové desky) na jednotlivé zvukové nahrávky (tituly, stopy). Tuto funkci můžete v této nabídce vypnout (v tomto případě budete ale muset provádět rozdělení záznamu na jednotlivé tituly ručně). Zapnutí této funkce On nebo vypnutí této funkce Off provedete stisknutím tlačítka [SELECT]

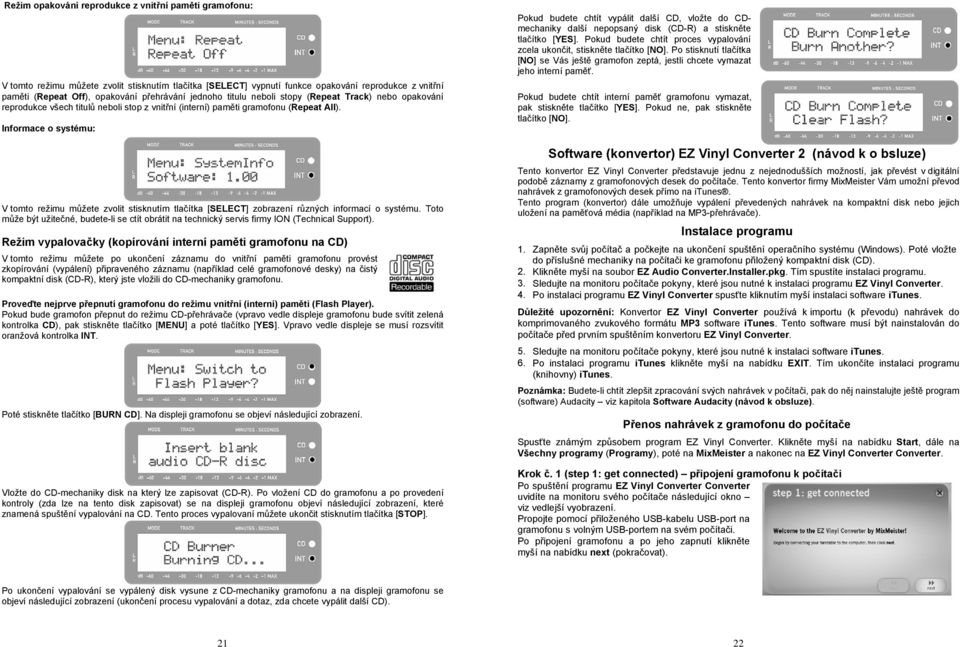

11 Režim opakování reprodukce z vnitřní paměti gramofonu: V tomto režimu můžete zvolit stisknutím tlačítka [SELECT] vypnutí funkce opakování reprodukce z vnitřní paměti (Repeat Off), opakování přehrávání jednoho titulu neboli stopy (Repeat Track) nebo opakování reprodukce všech titulů neboli stop z vnitřní (interní) paměti gramofonu (Repeat All). Informace o systému: V tomto režimu můžete zvolit stisknutím tlačítka [SELECT] zobrazení různých informací o systému. Toto může být užitečné, budete-li se ctít obrátit na technický servis firmy ION (Technical Support). Režim vypalovačky (kopírování interní paměti gramofonu na CD) V tomto režimu můžete po ukončení záznamu do vnitřní paměti gramofonu provést zkopírování (vypálení) připraveného záznamu (například celé gramofonové desky) na čistý kompaktní disk (CD-R), který jste vložili do CD-mechaniky gramofonu. Proveďte nejprve přepnutí gramofonu do režimu vnitřní (interní) paměti (Flash Player). Pokud bude gramofon přepnut do režimu CD-přehrávače (vpravo vedle displeje gramofonu bude svítit zelená kontrolka CD), pak stiskněte tlačítko [MENU] a poté tlačítko [YES]. Vpravo vedle displeje se musí rozsvítit oranžová kontrolka INT. Poté stiskněte tlačítko [BURN CD]. Na displeji gramofonu se objeví následující zobrazení. Vložte do CD-mechaniky disk na který lze zapisovat (CD-R). Po vložení CD do gramofonu a po provedení kontroly (zda lze na tento disk zapisovat) se na displeji gramofonu objeví následující zobrazení, které znamená spuštění vypalování na CD. Tento proces vypalovaní můžete ukončit stisknutím tlačítka [STOP]. Pokud budete chtít vypálit další CD, vložte do CDmechaniky další nepopsaný disk (CD-R) a stiskněte tlačítko [YES]. Pokud budete chtít proces vypalování zcela ukončit, stiskněte tlačítko [NO]. Po stisknutí tlačítka [NO] se Vás ještě gramofon zeptá, jestli chcete vymazat jeho interní paměť. Pokud budete chtít interní paměť gramofonu vymazat, pak stiskněte tlačítko [YES]. Pokud ne, pak stiskněte tlačítko [NO]. Software (konvertor) EZ Vinyl Converter 2 (návod k o bsluze) Tento konvertor EZ Vinyl Converter představuje jednu z nejednodušších možností, jak převést v digitální podobě záznamy z gramofonových desek do počítače. Tento konvertor firmy MixMeister Vám umožní převod nahrávek z gramofonových desek přímo na itunes. Tento program (konvertor) dále umožňuje vypálení převedených nahrávek na kompaktní disk nebo jejich uložení na paměťová média (například na MP3-přehrávače). Instalace programu 1. Zapněte svůj počítač a počkejte na ukončení spuštění operačního systému (Windows). Poté vložte do příslušné mechaniky na počítači ke gramofonu přiložený kompaktní disk (CD). 2. Klikněte myší na soubor EZ Audio Converter.Installer.pkg. Tím spustíte instalaci programu. 3. Sledujte na monitoru počítače pokyny, které jsou nutné k instalaci programu EZ Vinyl Converter. 4. Po instalaci programu EZ Vinyl Converter spusťte kliknutím myší instalaci software itunes. Důležité upozornění: Konvertor EZ Vinyl Converter používá k importu (k převodu) nahrávek do komprimovaného zvukového formátu MP3 software itunes. Tento software musí být nainstalován do počítače před prvním spuštěním konvertoru EZ Vinyl Converter. 5. Sledujte na monitoru počítače pokyny, které jsou nutné k instalaci software itunes. 6. Po instalaci programu itunes klikněte myší na nabídku EXIT. Tím ukončíte instalaci programu (knihovny) itunes. Poznámka: Budete-li chtít zlepšit zpracování svých nahrávek v počítači, pak do něj nainstalujte ještě program (software) Audacity viz kapitola Software Audacity (návod k obsluze). Přenos nahrávek z gramofonu do počítače Spusťte známým způsobem program EZ Vinyl Converter. Klikněte myší na nabídku Start, dále na Všechny programy (Programy), poté na MixMeister a nakonec na EZ Vinyl Converter Converter. Krok č. 1 (step 1: get connected) připojení gramofonu k počítači Po spuštění programu EZ Vinyl Converter Converter uvidíte na monitoru svého počítače následující okno viz vedlejší vyobrazení. Propojte pomocí přiloženého USB-kabelu USB-port na gramofonu s volným USB-portem na svém počítači. Po připojení gramofonu a po jeho zapnutí klikněte myší na nabídku next (pokračovat). Po ukončení vypalování se vypálený disk vysune z CD-mechaniky gramofonu a na displeji gramofonu se objeví následující zobrazení (ukončení procesu vypalování a dotaz, zda chcete vypálit další CD)

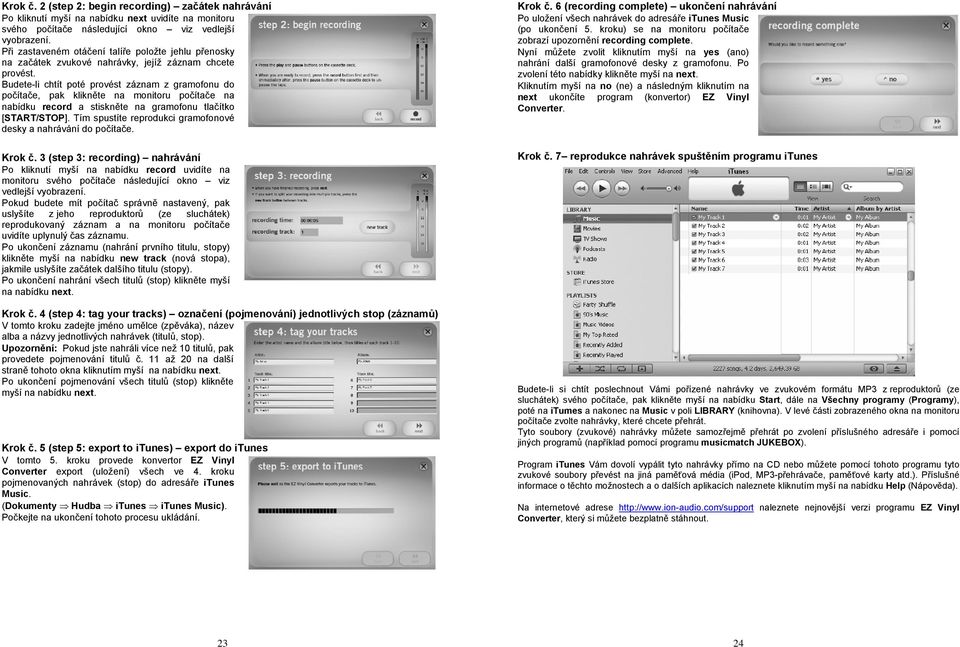

12 Krok č. 2 (step 2: begin recording) začátek nahrávání Po kliknutí myší na nabídku next uvidíte na monitoru svého počítače následující okno viz vedlejší vyobrazení. Při zastaveném otáčení talíře položte jehlu přenosky na začátek zvukové nahrávky, jejíž záznam chcete provést. Budete-li chtít poté provést záznam z gramofonu do počítače, pak klikněte na monitoru počítače na nabídku record a stiskněte na gramofonu tlačítko [START/STOP]. Tím spustíte reprodukci gramofonové desky a nahrávání do počítače. Krok č. 3 (step 3: recording) nahrávání Po kliknutí myší na nabídku record uvidíte na monitoru svého počítače následující okno viz vedlejší vyobrazení. Pokud budete mít počítač správně nastavený, pak uslyšíte z jeho reproduktorů (ze sluchátek) reprodukovaný záznam a na monitoru počítače uvidíte uplynulý čas záznamu. Po ukončení záznamu (nahrání prvního titulu, stopy) klikněte myší na nabídku new track (nová stopa), jakmile uslyšíte začátek dalšího titulu (stopy). Po ukončení nahrání všech titulů (stop) klikněte myší na nabídku next. Krok č. 4 (step 4: tag your tracks) označení (pojmenování) jednotlivých stop (záznamů) V tomto kroku zadejte jméno umělce (zpěváka), název alba a názvy jednotlivých nahrávek (titulů, stop). Upozornění: Pokud jste nahráli více než 10 titulů, pak provedete pojmenování titulů č. 11 až 20 na další straně tohoto okna kliknutím myší na nabídku next. Po ukončení pojmenování všech titulů (stop) klikněte myší na nabídku next. Krok č. 5 (step 5: export to itunes) export do itunes V tomto 5. kroku provede konvertor EZ Vinyl Converter export (uložení) všech ve 4. kroku pojmenovaných nahrávek (stop) do adresáře itunes Music. (Dokumenty Hudba itunes itunes Music). Počkejte na ukončení tohoto procesu ukládání. Krok č. 6 (recording complete) ukončení nahrávání Po uložení všech nahrávek do adresáře itunes Music (po ukončení 5. kroku) se na monitoru počítače zobrazí upozornění recording complete. Nyní můžete zvolit kliknutím myší na yes (ano) nahrání další gramofonové desky z gramofonu. Po zvolení této nabídky klikněte myší na next. Kliknutím myší na no (ne) a následným kliknutím na next ukončíte program (konvertor) EZ Vinyl Converter. Krok č. 7 reprodukce nahrávek spuštěním programu itunes Budete-li si chtít poslechnout Vámi pořízené nahrávky ve zvukovém formátu MP3 z reproduktorů (ze sluchátek) svého počítače, pak klikněte myší na nabídku Start, dále na Všechny programy (Programy), poté na itumes a nakonec na Music v poli LIBRARY (knihovna). V levé části zobrazeného okna na monitoru počítače zvolte nahrávky, které chcete přehrát. Tyto soubory (zvukové) nahrávky můžete samozřejmě přehrát po zvolení příslušného adresáře i pomocí jiných programů (například pomocí programu musicmatch JUKEBOX). Program itunes Vám dovolí vypálit tyto nahrávky přímo na CD nebo můžete pomocí tohoto programu tyto zvukové soubory převést na jiná paměťová média (ipod, MP3-přehrávače, paměťové karty atd.). Příslušné informace o těchto možnostech a o dalších aplikacích naleznete kliknutím myší na nabídku Help (Nápověda). Na internetové adrese naleznete nejnovější verzi programu EZ Vinyl Converter, který si můžete bezplatně stáhnout

13 Software Audacity Úvodní poznámky Tento speciální gramofon je kompatibilní s každým programem, který provádí záznam zvuku pomocí USBportu počítače. K tomuto gramofonu jsme přiložili na kompaktním disku program Audacity. Kromě tohoto programu můžete použít k provádění záznamů z tohoto gramofonu i jiné vhodné programy. Audacity je bezplatný program, který je volně rozšiřován pod značkou General Public License (GPL = všeobecně přístupný softwarový produkt). Doplňující informace k tomuto programu jakož i k Open Source Code (kód otevřených zdrojů) naleznete na přiloženém CD nebo na internetové adrese Program Audacity můžete nainstalovat pod Windows 98 nebo pod vyššími verzemi tohoto operačního sytému, jakož i pod MAC OS (X a 9.2+). Na příslušné webové stránce (website) naleznete verzi tohoto programu i pro operační systém Linux. Provedení nastavení programu 1. Klikněte myší v menu File (Soubor) na nabídku Preferences (Nastavení). Na adrese naleznete další návody a programy. Tato webová stránka obsahuje další informace a rozšíření, abyste mohli zvýšit výkonnost a počet funkcí programu Audacity. Upozornění: Protože je program Audacity stále zlepšován a rozšiřován, může se stát, že některá podmenu (některé nabídky) naleznete v jiných menu, než je uvedeno v tomto návodu k obsluze. Například podmenu Preferences (Nastavení) může být uvedeno v jiných verzích tohoto programu například v menu File (Soubor) a v dalších verzích i jinde, například v menu Edit (Zpracování). Instalace programu Dříve než přikročíte k instalaci programu Audacity, propojte gramofon s počítačem a zapněte jej. Sundejte z jehly přenosky gramofonu její kryt. K prvnímu otestování tohoto programu Vám doporučujeme spustit reprodukci gramofonové desky po dobu jedné minuty. Provedení instalace programu 1. Zapojte zástrčku síťového kabelu gramofonu do síťové zásuvky a propojte gramofon pomocí přiloženého USB-kabelu s volným USB-portem na svém počítači. 2. Zapněte počítač a počkejte na ukončení spuštění operačního systému (Windows). 3. Zapněte gramofon. 4. Váš počítač Vám sdělí, že Windows zaregistrovaly nový hardware (USB-přístroj) a že se jej pokoušejí použít (nalézt jeho ovladač). 5. Vložte do příslušné jednotky na svém počítači ke gramofonu přiložený kompaktní disk s programem. 6. Klikněte myší na soubor install audacity-win exe. 7. Po ukončení instalace tento program Audacity spusťte obvyklým způsobem. Obr. 1: Volba nastavení Preferences Upozornění: Protože je program Audacity stále zlepšován a rozšiřován, může se stát, že některá podmenu (některé nabídky) naleznete v jiných menu, než je uvedeno v tomto návodu k obsluze. Například podmenu Preferences (Nastavení) může být uvedeno v jiných verzích tohoto programu v menu Edit (Zpracování). Po této akci se otevře okno Audacity Preferences (Nastavení programu Audacity) viz následující strana. Zvolte v poli Recording (Nahrávání) příslušný přístroj audio s USB (zde gramofon tento gramofon). Poté proveďte aktivaci Software Playthrough, abyste při nahrávání (při provádění záznamu) slyšeli zvuk. Důležité upozornění: U tohoto modelu gramofonu se v poli Recording (Nahrávání) mohou zobrazit jeho různé názvy. Toto závisí na modelu počítače a použitém operačním systému. Tento název by měl z 99 % obsahovat USB

14 Obr. 3: Provádění záznamu (nahrávání) Nastavení úrovně audio (hlasitosti zvuku a efektů) Tato nastavení nemusíte v normálních případech provádět. 1. Klikněte myší na Edit (Zpracování), poté na Select (Výběr) a dále na All (Všechno). K tomuto účelu můžete použít i kombinaci kláves Ctrl + A. Obr. 2: Výběr přístroje audio s USB (gramofonu LP 2 CD) V poli Playback (Reprodukce) zvolte název zvukové karty, kterou používáte ve svém počítači. Nyní můžete provést svůj první záznam z gramofonové desky. Budete-li mít problémy s vyhledáním gramofonu LP 2 CD, otevřete ovládání sytému a proveďte přizpůsobení nastavení vstupu audio. Přečtěte si v tomto případě kapitolu tohoto návodu k obsluze Případné závady a jejich odstranění. Záznam zvuku (nahrávání) do počítače Důležité upozornění: Dříve než přikročíte ke spuštění programu Audacity, propojte gramofon s počítačem a zapněte jej. Sundejte z jehly přenosky gramofonu její kryt. K prvnímu otestování tohoto programu Vám doporučujeme spustit reprodukci gramofonové desky po dobu jedné minuty. Poté, co získáte potřebné zkušenosti, můžete provést nahrání celé dlouhohrající desky (LP). 1. Klikněte myší na tlačítko spuštění provádění záznamu (nahrávání). 2. Spusťte přehrávání desky na gramofonu. Nyní uvidíte při přehrávání desky na monitoru počítače vlnový průběh záznamu zvuku na gramofonové desce. Z reproduktorů (ze sluchátek) počítače uslyšíte i zvuk. Pokud neuslyšíte žádný zvuk, pak zkontrolujte, zda jste v menu nastavení (viz obr. 2) zvolili nabídku Software Playthrough nebo zda jste zapnuli reproduktory počítače. Přečtěte si v tomto případě kapitolu tohoto návodu k obsluze Případné závady a jejich odstranění. 3. Přehrajte z gramofonové desky celou skladbu (nahrávku, celý titul) nebo celé album (jednu nebo obě strany gramofonové desky). Obr. 4: Volba All (Všechno) 4. Poté stiskněte tlačítko STOP (zastavení nahrávání). 5. Uložte tento provedený záznam kliknutím myší na File (Soubor) = uložení příslušného projektu. Zvolte adresář a název souboru a klikněte myší na Save Project (Uložit projekt) nebo případně na Save Project As (Uložit projekt jako). Tím jste ukončili provádění záznamu

15 2. Zvolte nabídku Effect (Efekty) a vyberte požadovaný efekt zvuku. a) Existují různé efekty, které jsou popsány v tomto software nebo jejichž vysvětlení naleznete na internetu viz obr. 5. Vyčištění audio signálu (zvukové nahrávky) Tato nastavení nemusíte v normálních případech provádět. 1. Zvolte takovou nahrávku (takový záznam), která (který) bude obsahovat šumy (praskot). Přímo na začátku a na konci záznamu neuslyšíte žádnou hudbu, nýbrž uslyšíte pouze šum (praskot) gramofonové desky viz obr. 7. Obr. 5: Menu efektů b) Efekt Normalize (Normalizovat) slouží ke správnému nastavení hlasitosti nahrávky (záznamu) viz obr. 6. Obr. 7: Šum na gramofonové desce (výběr šumů v záznamu) 2. Zvolte v menu Effect (Efekty) nabídku Noise Removal (Odstranění šumu). 3. Klikněte v tomto podmenu na nabídku Get Noise Profile (Zjištění profilu šumu), která je označena jako = Step 1 (Krok 1) viz obr. 8 na následující straně. Po této akci dojde k automatickému uzavření okna výběru šumů v záznamu (obr. 7.) 4. Zvolte celou skladbu (nahrávku, celý titul), ze které (ze kterého) chcete odstranit vedlejší šumy (praskot). Pokud budete chtít vyčistit celý záznam, zvolte nabídku All (Všechno) v menu Edit (Zpracování) viz obr Poté přikročte k provedení kroku 2 Step 2 viz obr. 8 na následující straně. 6. V tomto 2. kroku nastavte posuvným regulátorem Less More (Méně více) sílu (úroveň) audio signálu, který má být vyfiltrován a klikněte poté myší na Remove Noise (Odstranění šumu). Aby byl zvuk tímto způsobem vyčištěné nahrávky optimální, doporučujeme Vám, abyste provedli nastavení úrovně signálu tímto posuvným regulátorem velice přesně. Upozornění: Kliknutím myší na Preview (Předposlech) si můžete takto upravovaný záznam poslechnout. Obr. 6: Normalizace hlasitosti 29 30

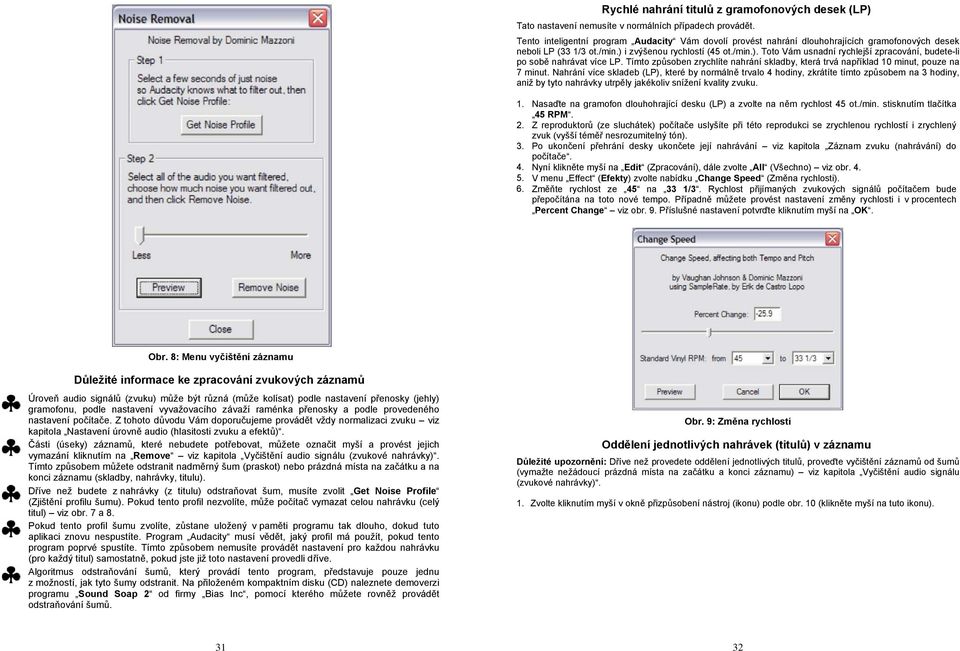

16 Rychlé nahrání titulů z gramofonových desek (LP) Tato nastavení nemusíte v normálních případech provádět. Tento inteligentní program Audacity Vám dovolí provést nahrání dlouhohrajících gramofonových desek neboli LP (33 1/3 ot./min.) i zvýšenou rychlostí (45 ot./min.). Toto Vám usnadní rychlejší zpracování, budete-li po sobě nahrávat více LP. Tímto způsoben zrychlíte nahrání skladby, která trvá například 10 minut, pouze na 7 minut. Nahrání více skladeb (LP), které by normálně trvalo 4 hodiny, zkrátíte tímto způsobem na 3 hodiny, aniž by tyto nahrávky utrpěly jakékoliv snížení kvality zvuku. 1. Nasaďte na gramofon dlouhohrající desku (LP) a zvolte na něm rychlost 45 ot./min. stisknutím tlačítka 45 RPM. 2. Z reproduktorů (ze sluchátek) počítače uslyšíte při této reprodukci se zrychlenou rychlostí i zrychlený zvuk (vyšší téměř nesrozumitelný tón). 3. Po ukončení přehrání desky ukončete její nahrávání viz kapitola Záznam zvuku (nahrávání) do počítače. 4. Nyní klikněte myší na Edit (Zpracování), dále zvolte All (Všechno) viz obr V menu Effect (Efekty) zvolte nabídku Change Speed (Změna rychlosti). 6. Změňte rychlost ze 45 na 33 1/3. Rychlost přijímaných zvukových signálů počítačem bude přepočítána na toto nové tempo. Případně můžete provést nastavení změny rychlosti i v procentech Percent Change viz obr. 9. Příslušné nastavení potvrďte kliknutím myší na OK. Obr. 8: Menu vyčištění záznamu Důležité informace ke zpracování zvukových záznamů Úroveň audio signálů (zvuku) může být různá (může kolísat) podle nastavení přenosky (jehly) gramofonu, podle nastavení vyvažovacího závaží raménka přenosky a podle provedeného nastavení počítače. Z tohoto důvodu Vám doporučujeme provádět vždy normalizaci zvuku viz kapitola Nastavení úrovně audio (hlasitosti zvuku a efektů). Části (úseky) záznamů, které nebudete potřebovat, můžete označit myší a provést jejich vymazání kliknutím na Remove viz kapitola Vyčištění audio signálu (zvukové nahrávky). Tímto způsobem můžete odstranit nadměrný šum (praskot) nebo prázdná místa na začátku a na konci záznamu (skladby, nahrávky, titulu). Dříve než budete z nahrávky (z titulu) odstraňovat šum, musíte zvolit Get Noise Profile (Zjištění profilu šumu). Pokud tento profil nezvolíte, může počítač vymazat celou nahrávku (celý titul) viz obr. 7 a 8. Pokud tento profil šumu zvolíte, zůstane uložený v paměti programu tak dlouho, dokud tuto aplikaci znovu nespustíte. Program Audacity musí vědět, jaký profil má použít, pokud tento program poprvé spustíte. Tímto způsobem nemusíte provádět nastavení pro každou nahrávku (pro každý titul) samostatně, pokud jste již toto nastavení provedli dříve. Algoritmus odstraňování šumů, který provádí tento program, představuje pouze jednu z možností, jak tyto šumy odstranit. Na přiloženém kompaktním disku (CD) naleznete demoverzi programu Sound Soap 2 od firmy Bias Inc, pomocí kterého můžete rovněž provádět odstraňování šumů. Obr. 9: Změna rychlosti Oddělení jednotlivých nahrávek (titulů) v záznamu Důležité upozornění: Dříve než provedete oddělení jednotlivých titulů, proveďte vyčištění záznamů od šumů (vymažte nežádoucí prázdná místa na začátku a konci záznamu) viz kapitola Vyčištění audio signálu (zvukové nahrávky). 1. Zvolte kliknutím myší v okně přizpůsobení nástroj (ikonu) podle obr. 10 (klikněte myší na tuto ikonu)

17 Obr. 10: Nástroj k zobrazení mezer mezi jednotlivými nahrávkami (tituly) 2. Nyní uvidíte po provedeném vyčištění prázdných míst na monitoru počítače mezery mezi jednotlivými tituly (viz obr. 11: skladba č a 3). Obr. 11: Zobrazení mezer mezi tituly V dalších odstavcích a kapitolách tohoto návodu k obsluze k programu Audacity popisujeme, jak tyto stopy (tituly, nahrávky) označíte viz následující strana - a jak je převedete (exportujete) do zvukového formátu WAV (v CD-kvalitě). Obr. 12: Vložení označení začátku (názvu) titulu 5. Nyní zadejte název prvního titulu (první stopy = TRACK 1). Na zadané značce (na zadaném označení začátku titulu) dojde k zobrazení textu (názvu titulu) viz obr Stiskněte myší ikonu návratu na začátek záznamu. 4. Zvolte v menu Project (Projekt) nabídku Add Label At Playback Position (Vložte značku k zadání názvu na začátek záznamu) nebo nabídku Add Label At Selection (Vložte značku k zadání názvu na začátek výběru). Obr. 13: Rozdělení titulů a zadání jejich názvů 6. Při tomto označování vyberte kliknutím myší takové místo v záznamu, na kterém nevidíte žádný záznam zvuku (pouze vodorovnou čáru mezi jednotlivými záznamy). 7. Po kliknutí myší na příslušné místo uvidíte na monitoru počítače svislou značka (čáru). 8. Zopakujte opět krok č. 4 a proveďte označení dalšího titulu (2. titulu). 9. Tímto způsobem označte všechny tituly (například celého alba). V některých případech budete možná muset zvětšit zobrazení vlnového průběhu záznamu zvuku, abyste jednotlivé tituly od sebe lépe rozlišili. Kromě toho si můžete poslechnout začátek záznamu každého titulu, abyste se nespletli při zadávání jejich názvů. Za tímto účelem stiskněte na klávesnici počítače mezerník. Tím zapnete nebo vypnete zvukovou reprodukci záznamu. Důležité upozornění: Příslušný název titulu se zobrazí na začátku každé stopy (každého označeného titulu). Na obr. 14 znamená TRACK 1 začátek celého záznamu. TRACK 2 znamená označení mezi prvním a druhým titulem. Názvy titulů můžete i změnit po provedení jejich exportu pomocí vhodného programu na svém počítači, například pomocí programu musicmatch JUKEBOX (ve formátu MP3 )

18 3. Zvolte v menu File (Soubor) nabídku Export As WAV (Export do formátu WAV). Na monitoru počítače se zobrazí následující menu (obr. 16). Obr. 14: Příklad označení a zadání názvů titulů Nezapomeňte uložit zpracované záznamy do příslušných souborů. Export (uložení) nahrávek (titulů) do jednotlivých souborů V této kapitole uvádíme, jak jednotlivé soubory převedete (exportujete) do zvukových formátů WAV, abyste je mohli v této kvalitě vypálit na CD. Pomocí různých programů, které již jistě máte nainstalované na svém počítači (nebo které si můžete bezplatně stáhnout na internetu), můžete tyto soubory ve formátu WAV dále převést do formátu MP3. Tento převod (export) jednotlivých upravených zvukových souborů do formátu MP3 můžete provést přímo i pomocí programu Audacity, zvolíte-li v menu File (Soubor) nabídku Export As MP3 (Export do formátu MP3) viz obr Po provedení rozdělení záznamu na jednotlivé tituly můžete tyto exportovat do příslušných (jednotlivých) souborů. 2. Zvolte v menu File (Soubor) nabídku Export Multiple (Export více souborů) viz následující vyobrazení (obr. 15). Export Labels znamená export do zvoleného adresáře po jednotlivých titulech (souborech). Obr. 16: Nabídky k provádění exportu souborů V poli Export location (Adresář k provedení exportu) zvolte adresář, do kterého uložíte jednotlivé soubory. Zde uveďte například název alba nebo jméno interpreta (zpěváka) atd., abyste měli později přehled o jednotlivých záznamech. Doporučujeme Vám, abyste tento adresář (podadresář) zadali na počítači dříve, než budete provádět tato ukládání. Zvolte dále Using Label/Track Name, budete-li chtít, aby byly jednotlivé soubory pojmenovány podle názvů stop (titulů) viz kapitola Oddělení jednotlivých nahrávek (titulů) v záznamu. Pokud budete chtít tyto stopy (tituly) průběžně očíslovat a teprve později je přejmenovat, zvolte nabídku Numbering consecutively. Nyní kliknutím myší na nabídku Export provedete export upraveného zvukového záznamu do jednotlivých souborů ve zvoleném adresáři. Záznam ze starých desek s rychlostí 78 ot. / min. Při přehrávání těchto gramofonových desek zvolte na gramofonu rychlost 33 1/3 nebo 45 a proveďte poté v programu Audacity konverzi této rychlosti na 78 ot. /min. viz kapitola Rychlé nahrání titulů z gramofonových desek (LP). Klikněte myší na Edit (Zpracování), dále zvolte All (Všechno) viz obr. 4. V menu Effect (Efekty) zvolte nabídku Change Speed (Změna rychlosti) - viz obr. 9. Změňte rychlost ze 45 nebo z 33 1/3 na 78. Rychlost přijímaných zvukových signálů počítačem bude přepočítána na toto nové tempo. Příslušné nastavení potvrďte kliknutím myší na OK. Případné závady a jejich odstranění Obr. 15: Export (uložení) více souborů Žádný zvuk Pokud nebude program Audacity zaznamenávat při nahrávání žádný zvuk (neuslyšíte-li z reproduktorů nebo ze sluchátek počítače žádný zvuk), zkontrolujte propojení počítače s gramofonem a základní nastavení programu. Pokud nic neuslyšíte a na obrazovce monitoru budete vidět normální zobrazení, zvolte v programu nabídku Preferences viz obr. 2 a zkontrolujte, zda jste provedli správný výběr zvukové karty (kterou máte nainstalovanou ve svém počítači). Provedení nového spuštění programu: Ukončete činnost programu, vypněte gramofon a odpojte od něj USB-kabel. Poté tento kabel opět ke gramofonu připojte, zapněte gramofon a spusťte znovu program Audacity. Zkontrolujte nastavení posuvného regulátoru hlasitosti viz obr

19 Obr. 17: Nastavení vstupní úrovně signálu Špatná kvalita zvuku Bude-li zvuk při reprodukci záznamu zkreslený nebo bude-li vynechávat, proveďte takzvanou normalizaci zvuku viz obr. 6. Zkontrolujte, zde je přenoska pevně připevněna k jejímu raménku (zkontrolujte kontakty kabelů přenosky a její jehlu, zda již není opotřebovaná). Příčinou této závady může být i ke gramofonu připojený další přístroj (HiFi-zařízení, zesilovač atd.). Zkontrolujte polohu přepínače PHONO/LINE na gramofonu. V případě nutnosti odpojte při provádění záznamů do počítače ke gramofonu připojený přístroj (HiFi-zařízení, zesilovač atd.). Viz též kapitola Umístění gramofonu. 37
