Automatické kotle na uhlí a biomasu

Transkript

1 Automatické kotle na uhlí a biomasu Kotle s tradicí výroby od roku 19 Kotle na pelety Kotle na štěpku Univerzální kotle na uhlí, pelety a dřevo Kotle vysokých výkonů až 600 kw Přestavbové sady (automatizace starých kotlů) Hořáky a komponenty pro kotle a kotelny Výroba kotlů probíhá v systému řízení jakosti: ISO 01:0 Katalog výrobků 014

2 Automatické svařovací procesy KVALITA, INOVACE A DOSTUPNÁ CENA Společnost VOTONA s.r.o. vznikla v létě roku 6, spojením dvou společníků dosud podnikajících samostatně. Společnost dál pokračuje v podnikatelských záměrech současných společníků. Od počátku působí na trhu v oblasti TZB a zabývá se vývojem jak tepelných zařízení tak jednoúčelových průmyslových strojů pro jiné zákazníky z několika zemí evropy. Společnost se v letech 8 až 9 stala členem několika technologických skupin a začíná vývoj s následným sestavováním tepelných zařízení od 10 do 600 kw na zakázku těchto technologických skupin. Jedná se především o tepelná čerpadla a kotle na biomasu. CNC dělení materiálu V letech 9 až 010 se naplno rozjíždí vývoj a příprava výroby kotlů řady VOTONA - EGV. Protože bylo nutné udržet nízkou prodejní cenu těchto kotlů, tak firma začíná hledat výrobního partnera, který bude schopen vyrábět kotle ve vysoké kvalitě s dostatečnou kapacitou a za dostupnou cenu. V roce 011 společnost Votona s.r.o. vstupuje na trh v Polské republice a uzavírá kontrakt se strojní výrobní firmou GREN. Společnost GREN disponuje velmi vysokou výrobní kapacitou při zachování vysoké kvality výroby. (V minulosti tato firma vyráběla npříklad pro Buderus, Volvo, atd ). Tato firma působí na trhu již od roku 19, proto může nabídnout dostatečné technologické vybavení a zkušenosti z oboru strojírenství. Díky spojení těchto firem se podařilo vyvinout a kvalitně vyrobit již mnoho výrobků včetně kotlů. Kotle od společnosti VOTONA řady EGV jsou tedy: INOVATIVNÍ - vyvinuté hlavně pro potřeby českých zákazníků od české společnosti KVALITNÍ - vyrobené na moderních robotizovaných strojích v systému řízení jakosti ISO výstupní kontrola v České republice DOSTUPNÉ - cenově dostupné díky spojení těchto firem Systémy řízení jakosti výroby

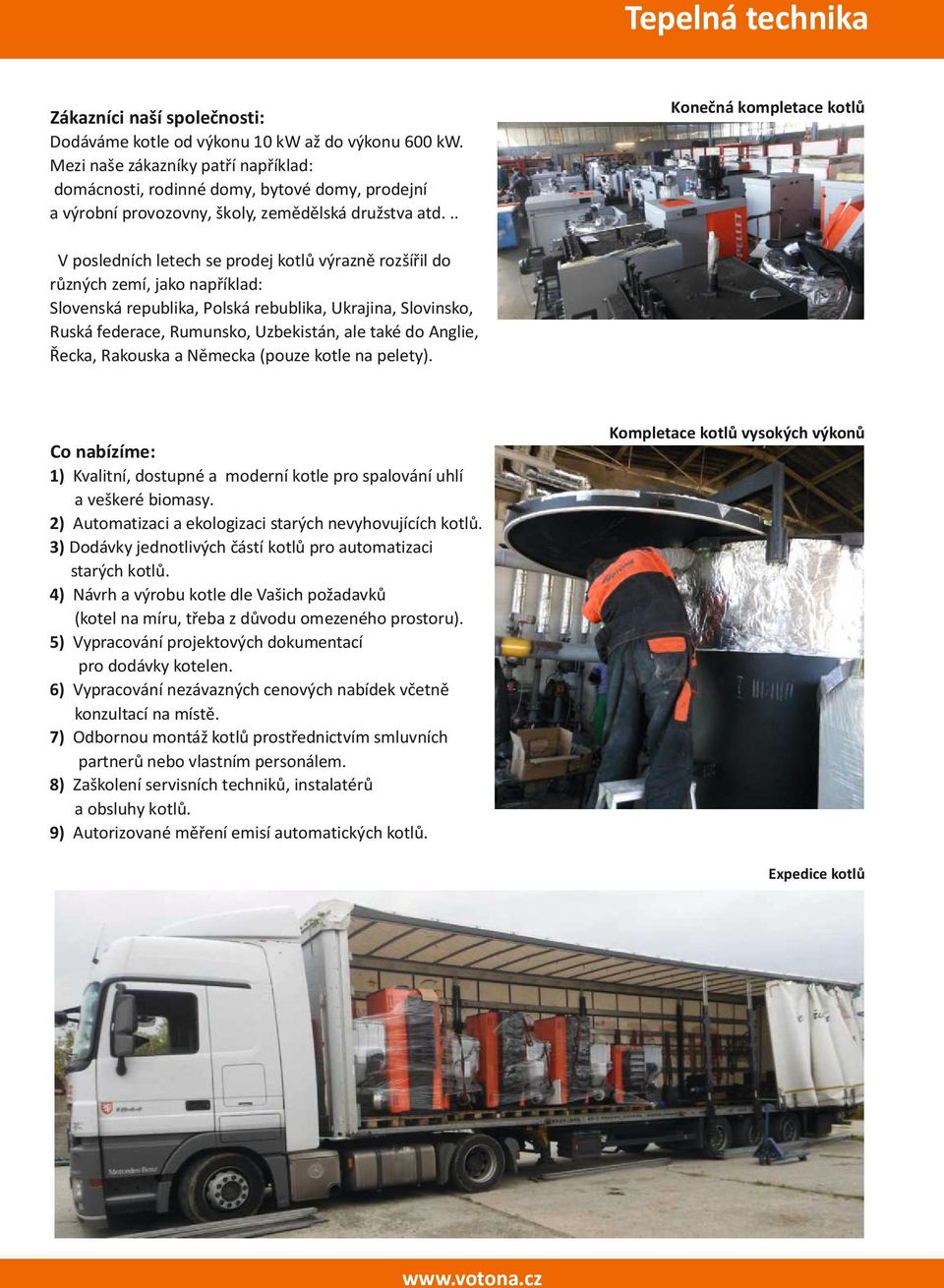

3 Konečná kompletace kotlů Zákazníci naší společnosti: Dodáváme kotle od výkonu 10 kw až do výkonu 600 kw. Mezi naše zákazníky patří například: domácnosti, rodinné domy, bytové domy, prodejní a výrobní provozovny, školy, zemědělská družstva atd... V posledních letech se prodej kotlů výrazně rozšířil do různých zemí, jako například: Slovenská republika, Polská rebublika, Ukrajina, Slovinsko, Ruská federace, Rumunsko, Uzbekistán, ale také do Anglie, Řecka, Rakouska a Německa (pouze kotle na pelety). Kompletace kotlů vysokých výkonů Co nabízíme: 1) Kvalitní, dostupné a moderní kotle pro spalování uhlí a veškeré biomasy. ) Automatizaci a ekologizaci starých nevyhovujících kotlů. 3) Dodávky jednotlivých částí kotlů pro automatizaci starých kotlů. 4) Návrh a výrobu kotle dle Vašich požadavků (kotel na míru, třeba z důvodu omezeného prostoru). ) Vypracování projektových dokumentací pro dodávky kotelen. 6) Vypracování nezávazných cenových nabídek včetně konzultací na místě. 7) Odbornou montáž kotlů prostřednictvím smluvních partnerů nebo vlastním personálem. 8) Zaškolení servisních techniků, instalatérů a obsluhy kotlů. 9) Autorizované měření emisí automatických kotlů. Expedice kotlů

4 emisní třída 3. EGV - DUO let garance Kotle řady EGV jsou kotle s velmi účinným kruhovým výměníkem, který je chráněn několika patenty a je výsledkem mnohaletého vývoje a zdokonalování. Výroba kotle navazuje na kotel základní řady EG, které jsou vyráběny již od roku 19. Díky tomu můžeme garantovat spolehlivou konstrukci ověřenou z dlouholetého bezproblémového provozu. Kotle jsou osazeny celolitinovým multipalivovým hořákem, který spaluje celou řadu paliv frakce od až do 3 mm tzn.: uhlí hnědé nebo černé, antracit, pelety dřevěné nebo rostlinné. (Alternativně je možné spalovat drobnou štěpku, piliny, hobliny, oves, odpad z řepky a jiných obilovin ze zemědělské výroby). Regulace kotle je zajištěna mikroprocesorovým regulátorem ESTYMA s grafickým displejem a jednoduchým intuativním ovládáním. Kotle EGV-DUO splňují veškeré evropské normy a emisní limity. Kotle se dodávají v levém nebo pravém provedení s násypkou o obsahu 188 dm3 (cca kg). JE MOŽNÉ DOOBJEDNAT NÁSYPKU O OBSAHU dm3. regulátor čidlo otevření násypky čistící mechanizmus (čištění výměníku za provozu) násypka dvířka ohniště motor s převodovkou dvířka popelníku záruka let * 1 energeticky úsporný ekologický jednoduchá obsluha INOX casing nerezové opláštění Výhody: 1. komfortní obsluha. čištění za provozu 3. jednoduchá instalace 4. ekonomický provoz. bezpečný provoz 6. nízké emise 7. moderní vzhled 8. výměník svařený robotem a testován vysokým tlakem 9. kvalitní ověřené komponenty 10. vynikající poměr CENA/KVALITA 11. nízké provozní náklady ventilátor podavač paliva * na těsnost kotlového tělesa při zajištění teploty vratné vody PALIVO: uhlí 3 mm dřevo pelety agropelety Moderní mikroprocesorový regulátor s funkcemi ovládání: hořáku, ventilátoru, okruh topení, okruh TUV, ekvitermní regulace, funkce Fuzzy Logic, časový program. Možnost rozšíření: až 16 topných okruhů, soláry, GSM modul.

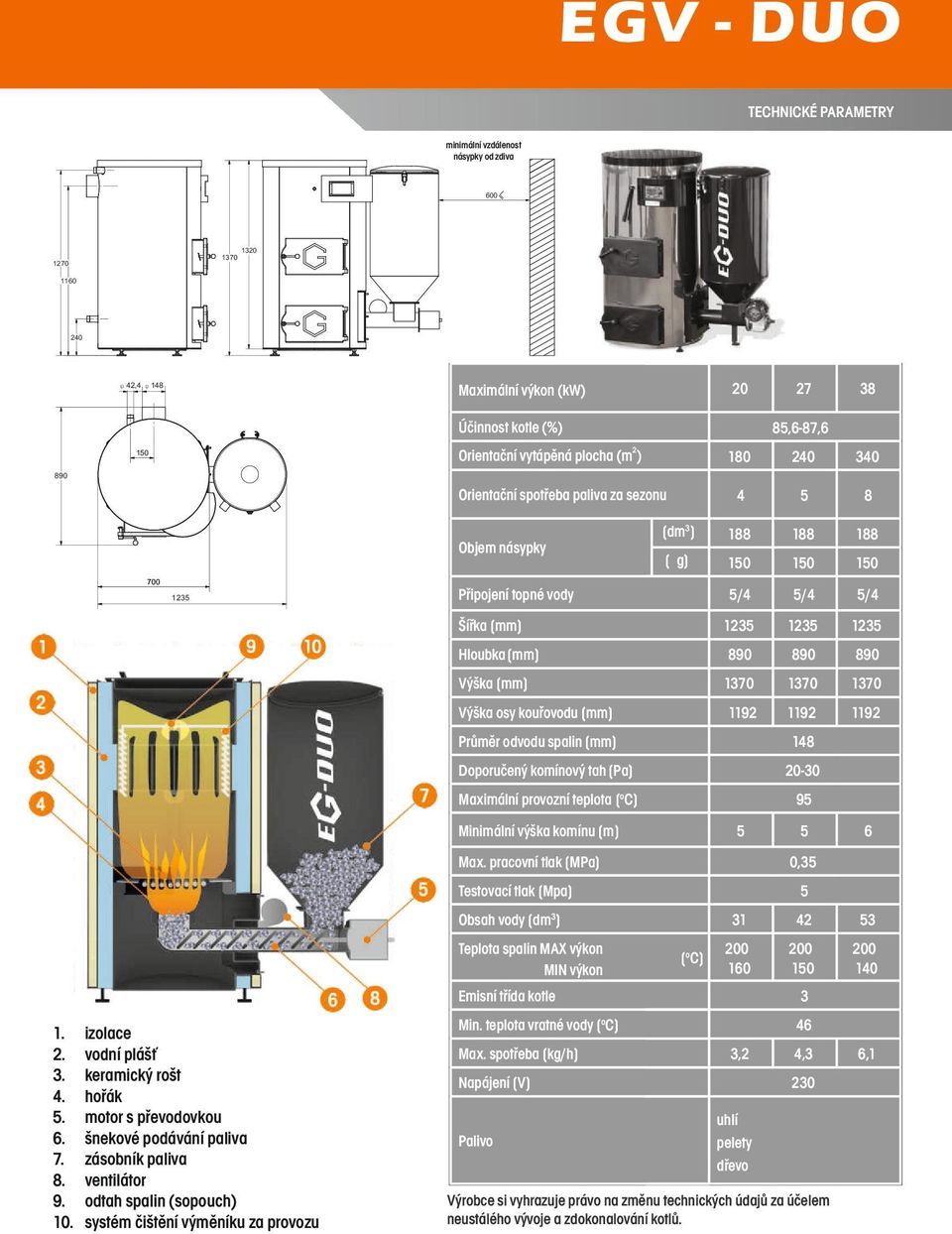

5 EGV - DUO TECHNICKÉ PARAMETRY minimální vzdálenost násypky od zdiva n 4,4 n Maximální výkon (kw) Účinnost kotle (%) 38 8,6-87,6 Orientační vytápěná plocha (m) [dm3] [кg] /4 /4 /4 Šířka [mm] Hloubka [mm] Výška [mm] Výška osy kouřovodu [mm] Orientační spotřeba paliva za sezonu Objem násypky Připojení topné vody Průměr odvodu spalin [mm] 148 Doporučený komínový tah [Pa] 0-30 Maximální provozní teplota [oc] Minimální výška komínu [m] Max. pracovní tlak [MPa] Obsah vody [dm3] izolace vodní plášť keramický rošt hořák motor s převodovkou šnekové podávání paliva zásobník paliva ventilátor odtah spalin (sopouch) systém čištění výměníku za provozu [oc] Emisní třída kotle 3 Min. teplota vratné vody [oc] 46 Max. spotřeba [kg/h] 3, Napájení [V] Palivo 6 0,3 Testovací tlak [Mpa] Teplota spalin MAX výkon MIN výkon 4,3 30 uhlí pelety dřevo Výrobce si vyhrazuje právo na změnu technických údajů za účelem neustálého vývoje a zdokonalování kotlů. 6,1

6 emisní třída 3. EGV - DUO MULTI let garance Kotle EGV-DUO MULTI jsou postaveny na kruhovém výměníku jako předchozí model EGV-DUO. Výměník je pouze posílen o více spalinových cest a díky tomu má dobrou účinnost i při spalování méně výhřevných paliv (například slámových pelet). Kotle jsou standardně osazeny litrovým nerezovým zásobníkem. Kotle jsou vyráběny v souladu se všemi evropskými předpisy a normami, splňují všechny emisní limity. V kotlích je zainstalovaný nový multipalivový hořák vyrobený z nerezové žáruvzdorné oceli. Hořák má promyšlený a jednoduchý systém přívodu vzduchu do ohniště a díky tomu je zajištěno dokonalé spalování takřka všech druhů paliv. V hořáku můžete spalovat: uhlí hnědé nebo černé, pelety všech jakostí, slámové pelety, šlupky slunečnice, obiloviny, pecky z ovoce atd.... HOŘÁK JE VYVINUT PRO POTŘEBY ČESKÝCH ZÁKAZNÍKŮ A JIŽ NĚKOLIK SEZÓN JE ÚSPĚŠNĚ PROVOZOVÁN. Hořák je chráněný průmyslovým vzorem. Regulace kotle je zajištěna mikroprocesorovým regulátorem ESTYMA s grafickým displejem a jednoduchým intuitivním ovládáním. Dále je kotel vybaven mechanickým systémem čištění výměníku za provozu kotle. To zajišťuje stálou vysokou účinnost výměníku a minimalizuje odstávky kotle za účelem čištění. regulátor čidlo otevření násypky čistící mechanizmus (čištění výměníku za provozu) násypka dvířka ohniště dvířka popelníku motor s převodovkou MULTI fuel záruka let * multipalivový 1 energeticky úsporný ekologický jednoduchá obsluha INOX casing nerezové opláštění Výhody kotle EGV-DUO MULTI: 1. kotel pro více druhů paliv i horší kvality. vysoká účinnost kotle (výkonnější výměník) 3. nerezový zásobník s opláštěním 4. nový patentovaný hořák pro bezproblémové spalování paliv i horší kvality. moderní spolehlivý regulátor pro jednoduché ovládání 6. systém čištění výměníku za provozu kotle (zajišťuje stálou vysokou účinnost kotle). 7. vynikající poměr CENA/KVALITA podavač paliva * na těsnost kotlového tělesa při zajištění teploty vratné vody STOSOWANE PALIWA: Moderní mikroprocesorový regulátor s funkcemi ovládání: hořáku, ventilátoru, okruh topení, okruh TUV, ekvitermní regulace, funkce Fuzzy Logic, časový program. Možnost rozšíření: až 16 topných okruhů, soláry, GSM modul. uhlí 3 mm pelety, agropelety, sláma, seno obiloviny pecky skořápky ořechů dřevo (na deflektoru)

7 EGV - DUO MULTI TECHNICKÉ PARAMETRY minimální vzdálenost násypky od zdiva Nový multipalivový hořák (chráněný průmyslovým vzorem) 40 n 4,4 n Maximální výkon (kw) Účinnost kotle (%) 0 8,6-87, Objem násypky Připojení topné vody /4 /4 /4 Šiřka [mm] Hloubka [mm] Výška [mm] Výška osy kouřovodu [mm] Orientační vytápěná plocha (m ) 8 Orientační spotřeba paliva za sezonu Průměr odvodu spalin [mm] 148 Doporučený komínový tah [Pa] 0-30 Maximalní provozní teplota[oc] Minimální výška komínu [m] Max. pracovní tlak [MPa] Testovací tlak [Mpa] Obsah vody [dm3] Teplota spalin MAX výkon MIN výkon izolace vodní plášť deflektor hořák multipalivový motor s převodovkou šnekový podavač paliva zásobník paliva ventilátor odtah spalin (sopouch) systém čištění kotle za provozu zabezpečení prohoření [oc] Emisní třída kotle 3 Min.teplota vratné vody [oc] 46 Max. spotřeba [kg/h] Napájení [V/W] Palivo 6 0,3 3, 4,3 30/ uhlí, pelety, dřevo, pecky, obiloviny Výrobce si vyhrazuje právo na změnu technických údajů za účelem neustálého vývoje a zdokonalování kotlů. 6,1

8 emisní třída. EGV - PELET let garance Podařilo se nám vyvinout kotel, který splňuje přísné mezinárodní standardy nutné pro tento typ kotle. Předností tohoto kotle je spolehlivý a jednoduchý provoz a také nízká spotřeba paliva při vysoké účinnosti kotle. záruka let * 1 energeticky úsporný ekologický Kotel je v základní ceně vybaven: - automatickým zapalováním paliva - lambda sondou pro řízení spalování - mikroprocesorovým regulátorem - automatickým čištěním výměníku - čidlem teploty spalin, čidlem vlhkosti paliva jednoduchá obsluha Kotel je možné objednat s větší provozní násypkou a také je možné kotel dovybavit pneumatickým podáváním pelet ze sila nebo z vedlejší násypky. no CO emise CO = 0 V kotle je možné spalovat i pelety horší kvality s vyšší spékavostí. U pelet horší kvality je třeba kontrolovat hořák 1 až krát za 4 hodin. Lambda sonda * na těsnost kotlového tělesa při zajištění teploty vratné vody PALIVO: pelety (i horší kvality) Moderní mikroprocesorový regulátor s funkcemi ovládání: hořáku, ventilátoru, okruh topení, okruh TUV, ekvitermní regulace, funkce Fuzzy Logic. Možnost rozšíření: až 16 topných okruhů, GSM modul.

9 EGV - PELET TECHNICKÉ PARAMETRY Parametr výkon [kw] hmotnost [KG] objem vody [dm3] připojení vratné vody šířka [ A - mm] výška [ B - mm] hloubka [C - mm] pr. odtahu spalin - sopouch [Kw - mm] minimální výška kotelny [mm] tepl. spalin při min. výkonu [ C] tepl. spalin při max. výkonu [ C] obsah zásobníku paliva [dm3] max. provozní tlak [bar] doporučený komínový tah [mbar] palivo max. spotřeba paliva [kg/h] účinnost kotla [ %] rozměr [ D - mm] rozměr [ E - mm] rozměr [ F - mm] rozměr [ G - mm] rozměr [ H - mm] rozměr [ I - mm] rozměr [ J- mm] rozměr [ L- mm] rozměr [ M- mm] EG EG - 10 P * EG EG - 1 P * , , , , EG - EG - P * PELLET,4, EG EG - 40 P * EG EG - 60 P * v , , * - EG-10P, EG-1P, EG-P, EG-40P, EG-60P - větší zásobník paliva 30 l C A A násypka pro palivo E G B regulátor H L F B D M. D I 9 J 10 Kw Kz hořák spalovací komora bezpečnostní uzávěr násypky zapalovací zařízení turbulátory (dále slouží pro čištění výměníku) odtah spalin (sopouch) šnek podávání paliva popelník čidlo teploty spalin lambda sonda zásobník paliva popelník

10 EGV - MULTIFUEL TECHNICKÉ PARAMETRY VÝKON [kw] ROZMĚR A [mm] ROZMĚR B [mm] ROZMĚR C [mm] ROZMĚR D [mm] ROZMĚR E [mm] ROZMĚR F [mm] ROZMĚR G [mm] ROZMĚR H [mm] ROZMĚR I [mm] ROZMĚR J [mm] ROZMĚR K [mm] přip. top. vody [inch] hmotnost [kg] obsah vody [l] tepl. spalin MIN-MAX [C] NAPÁJENÍ [V/W] max. provozní tlak [MPa] testovací tlak [MPa] pr. odtahu spalin [mm] /4 '' /400 0, /4'' /400 0, /4'' /400 0, /'' /400 0, /'' /400 0, '' /400 0, '' /400 0, 0 I F E B J K G H A Konstrukce a popis kotle: 1. podavač paliva. motor odpopelnění 3. spalovací komora (hořák) 4. šnek odpopelnění. popelník 6. regulátor 7. vodní plášť 8. izolace 9. odtahový ventilátor 10. odtah spalin 11. výstup topné vody 1. vstup topné vody (vratka) 13. zapalovací zařízení C D

11 emisní třída 4. let garance EGV - MULTIFUEL Tyto kotle jsou určené především pro spalování dřevěné štěpky, pilin, hoblin, řezin, mulčovací kůry, ale také různých zbytků plodin ze zemědělské výroby jako jsou například zlomky z třídiček různých obilovin, řepky, nebo třeba drcené slámy. Provoz kotle je plně automatický, spolehlivý a jeho obsluha je velmi jednoduchá. Výroba těchto kotlů navazuje na základní řadu kotlů EG, které jsou vyráběny již od roku 19. Díky tomu můžeme garantovat spolehlivou konstrukci ověřenou dlouholetým provozem, která byla pouze vylepšena a zmodernizována podle současných nároků na konstrukci. Kotle splňují veškeré evropské normy a emisní limity. Kotle jsou v základní ceně vybaveny: - podávacím šnekem dlouhým 3m včetně míchače (lze objednat až 6 metrů šneku) - automatickým čištěním výměníku - automatickým odpopelněním do externího zásobníku popela - automatickým zapalováním paliva - lambda sondou, čidlem teploty spalin - mikroprocesorovým regulátorem záruka let* 1 energeticky úsporný ekologický jednoduchá obsluha MULTI fuel multipalivový automatické odpopelnění VÝHODY: 1. vysoká účinnost kotle. automatický provoz 3. automatické čištění výměníku Kotle jsou běžně vyráběny ve výkonu od 4. lambda sonda 0 do kw. Na zakázku můžeme vyrobit kotle do. bezpečný provoz 6. moderní vzhled kotle výkonu až 00 kw. 7. patentovaná konstrukce výměníku 8. vysoká kvalita všech komponentů Moderní mikroprocesorový regulátor s funkcemi 9. vynikající poměr ovládání: hořáku, ventilátoru, okruh topení, okruh TUV, CENA/KVALITA ekvitermní regulace, funkce Fuzzy Logic. Možnost rozšíření: až 16 topných okruhů, GSM modul. * na těsnost kotlového tělesa při zajištění teploty vratné vody PALIVO: pelety jakékoliv štěpky obiloviny piliny hobliny pecky slupky ořechy Lambda sonda kw

12 emisní třída 3. 1 EGV - AIR energeticky úsporný TEPLOVZDUŠNÝ AUTOMATICKÝ KOTEL Teplovzdušný agregát na tuhá paliva s automatickým multipalivovým hořákem. Vyrábí se ve výkonech, 40, 60 a 100 kw. Tyto teplovzdušné jednotky jsou vhodné tam, kde není teplovodní rozvod vytápění, a nebo jeho pořízení by bylo velmi nákladné. Tyto jednotky jsou velmi výhodné například pro firmy, které mají podnikatelské prostory (haly, dílny) v pronájmu a nemůžou investovat do rozvodů topení. Jednotka je velmi jednoduchá na instalaci, stačí pouze připojit komín a strčit koncovku do zásuvky na 0 V a můžete topit. Jednotka je velmi snadno přemístitelná například při změně podnikatelských prostor. Díky těmto výhodám najde uplatnění například ve: SKLADECH, VÝROBNÍCH DÍLNÁCH, SKLENÍCÍCH, FÓLIOVNÍCÍCH, SPORTOVNÍCH HALÁCH, PÁRTY STANECH, STAVBÁCH atd.... Další výhody teplovzdušného agregátu: Velkou výhodou je, že systém neobsahuje vodu a proto nehrozí žádné zamrznutí v době odstávky zařízení (například o víkendech, nebo vánočních svátcích). Nevznikají žádné ztráty při přenosu tepla z kotelny k topným tělesům. Agregát je možné připojit na prostorový termostat, a tím zajistit stálou teplotu ve vytápěném prostoru. jednoduchá obsluha INOX casing nerezový zásobník Multipalivový Výhody: 1. uplatnění v průmyslu, zemědělství,v garážích a dílnách. vysoká účinnost díky kruhovému výměníku 3. systém čištění výměníku za provozu 4. multipalivový hořák pro více druhů paliv dostupných na trhu. jednoduchá a spolehlivá regulace 6. jednoduchá instalace 7. velké množství ohřátého vzduchu v krátkém čase. Nový multipalivový hořák (chráněný průmyslovým vzorem) PALIVO: uhlí 3 mm pelety agropelety obiloviny pecky slupky,ořechy Žaluzie pro regulaci teplého vzduchu

13 EGV - AIR TECHNICKÉ PARAMETRY EGV - AIR Výkon [kw] Výkon ventilátoru [m3/h] Objem zásobníku [dm³] 188 Objem zásobníku [kg] Průměr odtahu spalin [mm] Hmotnost [kg] Doporučený kom. tah [Pa] 0-40 Max. provozní teplota [ C] Max. spotřeba paliva [kg/h],6 8,9 13,4,4 Napájení [V] uhlí hnědé nebo černé, pelety, agropelety, slámové pelety, pecky, slupky, atd. R o zm ě r y Palivo Příklad instalace s využitím teplovzdušného potrubí 0-30 A B C D E F Dk Výrobce si vyhrazuje právo na změnu technických údajů za účelem neustálého vývoje a zdokonalování kotlů. komín ventilátory výfuk tepleho vzduchu PRINCIP OHŘÍVAČE páka čištění výměníku NASÁVÁNÍ STUDENÉHO VZDUCHU VÝFUK TEPLÉHO VZDUCHU regulátor zásobník paliva čidlo teploty vzduchu motor a převodovka hořáku hlavní jistič dvířka výmeníku

14 emisní třída 3. EGV - MAX Kotle EGV - MAX jsou konstrukčně řešeny jako kotle EGV-DUO. Použití kruhového výměníku je zárukou dobré účinnosti a dlouhé životnosti kotle. Podobně je také kotel vybaven mechanickým čištěním výměníku pomocí turbulátorů spojených táhlem a vyvedeným ven nad kotlová dvířka. Tím je zajištěno pravidelné čištění kotle bez nutnosti odstávky zařízení. Kotle jsou osazeny novým multipalivovým hořákem EGV, ve kterém je možné spalovat uhlí hnědé nebo černé, ale i pelety dřevěné, agropelety ze slámy a sena, atd.... Regulaci kotle, hořáku, okruhu topení a okruhu TUV zajištuje mikroprocesorový regulátor. Kotle mají jednoduše vyřešeno čištění, při kterém není nutné žádné další vybavení kotelny jako je například zvedací kočka nebo jeřáb pro manipulaci s víkem kotle. Toto zvedací zařízení víka je součástí kotle. Na zakázku je možné přizpůsobit rozměry běžně vyráběných kotlů, tak aby se vešli do kotelny. Například je-li kotel vysoký a nevejde se do místnosti, je možné kotel vyrobit nižší a širší, nebo obráceně. Dále je možné umístit násypku, sopouch nebo dvířka z jakékoliv strany kotlového tělesa tak, aby se bez problémů vlezl do kotelny. Na zakázku je možné do kotle vyrobit rošt pro přikládání kusového dřeva. PALIVO: uhlí do 3mm pelety pecky dřevo (alternativně)

15 EGV - MAX TECHNICKÉ PARAMETRY VÝKON A B PARAMETRY C Ø sopouch připojení 44, DN80/0,63 44, DN80/0,63 96 DN80/0,63 96 DN80/0,63 33,9 DN80/0,63 33,9 DN80/0,63 33,9 DN100/0, DN100/0, DN100/0, DN100/0, DN100/0, DN100/0,63 D Výrobce si vyhrazuje právo na změnu technických údajů za účelem neustálého vývoje a zdokonalování kotlů. E F

16 Přestavbové sady pro litinové a ocelové kotle Sadu je možné použít pro kotle: VIADRUS, DAKON, ATOMA, OPOP, ATD. KOTLE SPLŇUJÍ 3. EMISNÍ TŘÍDU dle ČSN EN 303- Trápí Vás ceny plynu a elektřiny za vytápění? Máte doma starý kotel na tuhá paliva? Nestíháte ručně přikládat každé hodiny? Vadí Vám studený dům při návratu z práce? Máme pro Vás jednoduché řešení: Starý kotel můžete jednoduchým způsobem přestavět na automat a výrazně si usnadnit život. (Přestavba trvá maximálně 1 pracovní den, je tedy možné ji realizovat i v topnou sezonu). Výhody a přednosti kotle po přestavbě: nízké pořizovací náklady, oproti pořízení nového kotle nízké provozní náklady, oproti plynu a elektřině (až o 0%) plně automatický provoz s výdrží až několika dnů ovládání přes pokojový termostat, jako u plynového kotle dokonalé spalování, nezatěžuje okolí splodinami splňuje emisní třídu 3. dle ČSN EN 303- Přestavbová sada obsahuje: Hořák dle výběru Násypku od 160L Regulátor hořáku Ventilátor Podstavec Podstavec pod kotel je nutné doobjednat zvlášť podle daného typu kotle. Dodavatel: VOTONA s.r.o., náměstí Míru Veselí nad Moravou Tel.: , fax: Mobil tel.: , votona@votona.cz Váš odborný dodavatel:
