5 1. Balení obsahuje Pro model: AS6004U NAS zařízení AS6004U x1 x1 Kabel k adaptéru AC Adaptér x1 x1 USB 3.0 kabel USB 3.0 úchytka kabelu Ú chytka napájecího kabelu x1 Šroubky pro 3.5 HDD x16 x16 x1 Šroubky pro 2.5 HDD Instalační CD x1 rychlý návod 5

6 2. Volitelný Příslušenství Níže uvedené položky lze zakoupit od ASUSTOR Příslušenství Store: 6

7 3. Instalace hardwaru Nástroje potřebné pro instalaci pevného disku Phillips head šroubovák. Budete potřebovat minimálně 1 pevný disk 3,5. Kompatibilita disků zde: Instalace pevných disků 1. Stiskněte tlačítko na spodní části šuplíku. 2. Vytáhněte šuplík z NAS serveru. 3. Připevněte k šuplíku pevný disk. Instalace 3.5 pevného disku: Vložte pevný disk a zajistěte jej čtveřicí šroubků 7

8 Instalace 2.5 pevného disku a SSD: Vložte pevný disk doleva dozadu a zajistěte jej čtveřicí šroubků. 4. Zasuňte šuplík s instalovaným pevným diskem do své pozice s uvolněnou západkou. Po zasunutí zajistěte západkou, měli byste slyšet cvaknutí. 5. Jakmile je západka je bezpečný, můžete jej zamknout na místě pomocí blokování disk zásobníku. Pomocí plochého šroubováku, otočte zámek proti směru hodinových ručiček pro zamknutí západky mechanismu. Otočením západky ve směru hodinových ručiček ji odemknout. 8

9 Připojení zařízení Pozn: Můžete použít přiložené příslušenství k zajištění 3.0 kabelu USB, pokud jej chcete zajistit. 1. Vezměte podpěru kabelu z příslušenství a vložte do odpovídajícího portu na zadním panelu přístroje 2. Připojte USB 3.0 kabel k zařízení. 3. Vezměte kabel USB 3.0 a zatlačte jej do držáku příslušenství, jak je znázorněno v níže uvedeném obrázku. 4. Připojte napájecí kabel do zařízení. 9

10 5. Připojte druhý konec kabelu USB 3.0 k portu USB 3.0 na zadním panelu vašeho NAS, který by neměl být zapnutý. Je-li NAS v provozu, AS6004U bude také zapnutý. Je-li NAS vypnutý nebo v režimu spánku, AS6004U také vstoupí do režimu spánku. Pokud USB 3.0 není připojen k NAS, stisknutím tlačítka napájení na AS6004U způsobí, že přejde do režimu spánku Pozn: 1. AS6004U lze připojit pouze ke vašemu NAS pomocí zadního portu USB 3.0 NAS. Nebude schopen správně fungovat, pokud jej připojit k NAS buď přes přední port USB 3.0 nebo zadní porty USB Je-li váš NAS je již zapnutý, spojením AS6004U k němu pomocí kabelu USB 3.0 způsobí, že se AS6004U zapne. Ochrana napájecího kabelu Pozn: Můžete použít dodávaný držák kabelu pro zajištění napájecího kabelu, pokud máte obavy o napájecí kabel NASu při přesouvání NAS 1. Vyjměte držák kabelu z příslušenství. 10

11 2. Připevněte držák na kabel dle obrázku níže. 3. Vyjměte šroubek ventilátru. 4. Umístěte držák přes otvor po odstraněném šroubku ventilátoru. Zajistěte držák na místě nahrazením šroubu ventilátoru Vypnutí zařízení 1. Stiskněte a podržte tlačítko napájení po dobu 4 sekund. Zelený indikátor stavu začne rychle blikat. Pusťte tlačítka napájení a NAS se vypne 11

12 Pozn: Doporučujeme navypínat NAS když jsou data přenášena mezi NAS a AS6004U 2. Je-li NAS je v režimu spánku, svítí oranžová kontrolka napájení, podržením tlačítka napájení po dobu 5 sekund jej můžete vypnout. 12

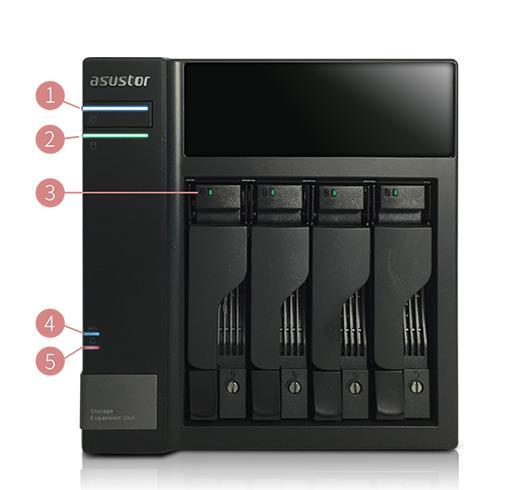

13 4.Příloha LED Indikátory AS6004U 1. LED Indikátor napájení 2. LED Indikátor stavu 3. LED Indikátor HDD 4. LED Indikátor USB 3.0 připojení 5. LED Indikátor události LED Indikátor Napájení Barva Popis Stav Modrý Stále svítí Zapnuto Oranžový Stále svítí Sleep mód Nesvítí Vypnuto Zelený Stále svítí RAID mód Stav Červený Stále svítí RAID nebo vypínání Žlutý Stále svítí RAID úroveňse snižuje Nesvítí Žádný RAID USB Modrý Stále svítí USB 3.0 port a NAS jsou připojeny Unlit USB 3.0 port a NAS nejsou připojeny Alert Červený Stále svítí Problém větráku Unlit Ventilátor normální Hard Disk Zelený Stále svítí Bliká Pevný disk připraven Přístup k datům Červený Stále svítí Problém s HDD Nesvítí Není detekován žádný disk 13
