Rekonstrukce elektroinstalací a rozváděčů Bezpečnostní prvky - projektování, montáž a revize Přepěťové ochrany - předpisy a použití

Transkript

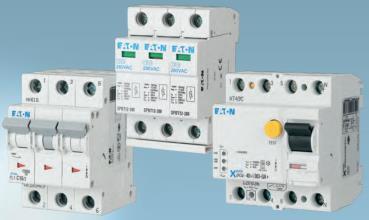

1 Rekonstrukce elektroinstalací a rozváděčů Bezpečnostní prvky - projektování, montáž a revize Přepěťové ochrany - předpisy a použití Eaton tour 2017 ing. Karel Dvořáček / ing. František Štěpán

2 Témata, kterými se budeme zabývat 1. Pravidla pro provádění rekonstrukce rozváděčů a elektroinstalací. Požadavky norem a tvorba provázející dokumentace. 2. Bezpečnostní prvky pro ochranu před úrazem elektrickým proudem a před požáry (AFDD, MCB, RCD) Projektování / montáž / revize / opakované kontroly / testování, praktické ukázky zapojení a aplikací. 3. Přepěťové ochrany (SPD) a jejich použití, Stanovení rizika výpočtem podle ČSN ed.3 a vztah k ČSN EN 62305; Volba vhodné konfigurace; Uživatelská kontrola, výměna modulů, jištění. 2

3 Opravy a rekonstrukce Výchozí požadavky Platí pro všechny elektroinstalace staveb a zařízení spadající pod působnost stavebního zákona a na něj navazujících vyhlášek *) *) Zákon 183/2006 Sb. - v připravované změně a známých pozměňovacích návrzích se pravidla nijak nezmění 3

4 Oprava a rekonstrukce - definice Oprava je technologický postup, či soubor úkonů, jimiž se opotřebovaná nebo jinak poškozená věc vrátí do původního, resp. použitelného stavu. Opravy elektroinstalace se provádějí podle norem platných v době zřizování, podle nichž byla elektroinstalace navržena a zřízena. To ovšem nevylučuje použití nových a obvykle přísnějších požadavků z nových norem. Před zahájením opravy se však dnes požaduje, aby bylo provedeno posouzení rizik a závěry zohledněno. Rekonstrukce elektroinstalace se provádějí podle norem platných v době provádění rekonstrukce. Je nutno přesně vymezit, čeho se ta rekonstrukce týká. To je kámen úrazu především u částečných rekonstrukcí, kde toto vymezení není. 4

5 Co je kolaudace stavby? Kolaudace je právní úkon, při kterém je stavba, včetně TZB uznána za způsobilou bezpečného užívání. Stavební úřad při uvádění stavby do užívání zkoumá, zda stavba byla provedena v souladu s rozhodnutím o umístění nebo jiným úkonem nahrazujícím územní rozhodnutí a povolením stavby a dokumentací, nebo ověřenou projektovou dokumentací, v souladu se stanovisky nebo závaznými stanovisky, popřípadě rozhodnutími dotčených orgánů, byla-li vydána podle zvláštních právních předpisů, a zda jsou dodrženy obecné požadavky na výstavbu. Dále se zkoumá, zda skutečné provedení stavby nebo její užívání nebude ohrožovat život a veřejné zdraví, život nebo zdraví zvířat, bezpečnost anebo životní prostředí. (SZ 119 odst. 2). 5

6 Výměna a doplnění vodičů v trase HDV (1) Je třeba vyměnit či doplnit vodiče HDV? Bude navyšován výkon přenášený HDV? Ano Je nutno navrhnout a provést HDV dle současně platných norem a předpisů. Ne Lze využít stávající způsob uložení, avšak při splnění požadavků HZS. Vodiče a jejich příslušenství mohou být vyšších parametrů. Nutno je přihlédnout k problematice vyšších harmonických. ČSN ed. 3. 6

7 Výměna a doplnění vodičů v trase HDV (2) Názor HZS na výměnu, či doplňování vedení v HDV bytových domů: jediné čeho se dá v této situaci chytit a striktně vyžadovat, je čl. 4 písm. f) ČSN Změny staveb, kde se u jakékoliv změny, tedy i vložení nového kabelu, nebo výměny starého, požaduje, že: nově zřizované prostupy všemi stropy (tedy i nepožárními) jsou utěsněny a jsou v souladu s (současně platnou) ČSN , ČSN Zde je ale potřeba říci, že za prostup se považuje jak otvor v konstrukci, tak procházející vodič a tudíž nový vodič vedený starým otvorem je nový prostup. 7

8 Změna napájeného zařízení výroba Příklad: Ve výrobní hale se nahrazuje původní stroj novým, pro který se má připravit napájecí rozváděč. Původní stroj byl odstraněn i s původní rozvodnicí. Jak vyřešit zkratové poměry, není-li k dispozici vyhovující dokumentace, ani informace? Užitím vhodných předřazených jističů, nebo výkonových pojistek (pojistkového odpojovače) lze dosáhnout požadované ochrany před přetížením a zkratovými proudy. 8

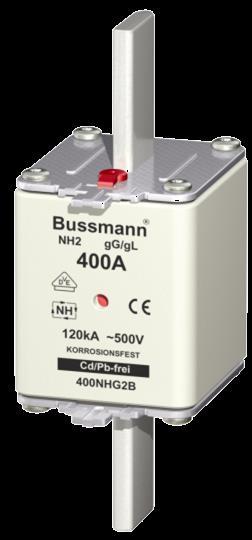

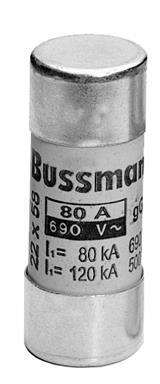

9 Pojistky nejčastější provedení Vypínací schopnost ka; vysoké omezení zkratového proudu Závitové pojistky a) Diazed pojistky DI, DII, DIII do 100 A Válcové pojistky C10, C14, C22 do 125 A Výkonové pojistky /nožové/ - NH, HBC, do 630 A b) Neozed pojistky D2, D3 Zaměnitelné!! do 100 A Omezení max. proudu průměrem kroužku Kompletní sortiment katalog Eaton (Bussmann) 9

10 Doplnění HDV pro nástavbu (vestavbu) (1) Je třeba zajistit napájení nové elektroinstalace Ano Bylo s touto nástavbou (vestavbou) počítáno již v projektu elektroinstalace a je pro to dimenzováno HDV? Ne Lze využít stávající HDV, provede se kontrola na vyšší harmonické a sladění stávajícího HDV s novými, připojovanými částmi elektroinstalace. Majitel objektu musí být prokazatelně informován o dvou úrovních provedení elektroinstalace a hranicích těchto úrovní. (2) 10

11 Doplnění HDV pro nástavbu (vestavbu) (2) Ne Bylo s touto nástavbou (vestavbou) počítáno již v projektu elektroinstalace a je pro to dimenzováno HDV? Ano Bude navyšován výkon přenášený stávajícím HDV? Ne Je nutno navrhnout a provést HDV po dle současně platných norem a předpisů. Je nutno navrhnout a provést napájení elektroinstalace nástavby (vestavby) vlastním vedením při ponechání stávajícího HDV. Pro toto vedení je nutno zajistit napájení (změnou HDS, změnou hlavního rozváděče).. 11

12 Doplnění HDV pro nástavbu (vestavbu) (3) Rozváděče (podle stanoviska TIČR) Do rozvaděče nemohu doplňovat žádné přístroje, ani do místa označeného jako rezerva. Nemohu tedy doplňovat žádné další okruhy. Výjimkou je jistič namontovaný v rozváděči při výrobě na který není zapojený obvod - na něj mohu zapojit nový výstupní obvod. V rozváděči mohu pouze vyměnit nefunkční přístroj za nový, stejných parametrů. Jakékoli jiné zásahy do rozváděče může dělat pouze výrobce. Je možné instalovat nový rozváděč, který bude napájet nové obvody ve stejném prostoru. Instalace se ale nesmí stát nepřehledná. Jinak je nutné provést rekonstrukci. Například pokud v jednou prostoru se doplňují obvody nesmí být v různých soustavách, dle různých norem (s chráničem a bez něj) atd. Provedení musí posoudit projektant. Pokud je rozváděč ve špatném stavu ale rozvody jsou bezpečné, (i když jsou podle starých norem, v soustavě TN-C), mohu rozváděč vyměnit a rozvody ponechat. Toto je oprava rozváděče výměnou. 12

13 Nástavba, vestavba bytových a rodinných domů základní ochrana před požárem Nástavba, respektive vestavba se provádí z lehčích, obvykle normálně hořlavých materiálů. K tomuto platí požadavek ČSN ed. 3: čl Je li konstrukce rodinného domku či bytu zcela, či částečně z hořlavého materiálu, pak přívod musí mít ochranu tvořenou proudovým chráničem s I Δn 300 ma v analogickém souladu s ČSN ed. 2. Tento proudový chránič se obvykle umísťuje do bytové rozvodnice. 13

14 Možnosti ochranných přístrojů v ochraně před požárem MCB, RCD a AFDD Instalační jističe a proudové chrániče, případně kombinované proudové chrániče (MCB, RCD/ RCBO); Proudové chrániče RCD s I Δn 300 ma chrání před vznikem požáru od plazivých proudů. AFDD (Arc Fault Detection Device) v ČR zatím doporučené, v Německu a Rakousku příprava pro povinné použití (2017). 14

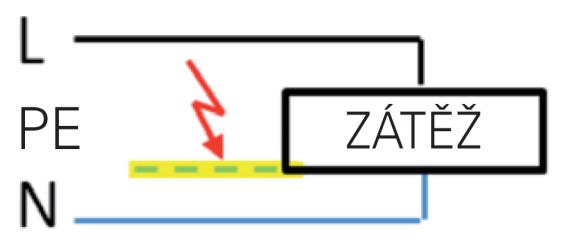

15 Druhy poruch a použití ochranných přístrojů (1) Paralelní, zemní L - PE Paralelní L - N Sériová L/L, N/N 15

16 Druhy poruch a použití ochranných přístrojů (2) Sériová porucha zapříčiní až 90% příčin požárů vzniklých od elektrické instalace! Paralelní poruchy mezi L / PE a L / N způsobí cca 10 % požárů od elektrické instalace Proudové chrániče s citlivosti I Δn 300 ma chrání pouze před plazivými proudy (paralelní - zemní porucha) AFDD je určen pro ochranu před požárem vzniklým od jiskření 16

17 Jištění před bytovým elektroměrem (1) Minimální jmenovité proudy jističů před měřícím zařízením (elektroměrem) pro proudovou soustavu AC 3 PEN ~ 50 Hz, 400V/TN-C (nebo AC 3N PE ~ 50 Hz, 400 V/TN-S) a byty stupně elektrizace A a B Stupeň elektrizace A B Maximální soudobý příkon bytu P b [kw] 7 kw 11 kw Jmenovitý proud trojfázového jističe před 20 A 25 A elektroměrem [A] Provozovatel distribuční soustavy může omezit jmenovitou hodnotu jističe před elektroměrem v místech, kde to vynucují poměry v distribuční síti. Uživatel bytu může z ekonomických důvodů snížit hodnotu jmenovitého proudu jističe před měřícím zařízením (elektroměrem), toto však je jeho rozhodnutí, které neovlivňuje další provedení elektroinstalace a zároveň dojde-li k porušení selektivity jištění, je to zcela záležitostí zákazníka (odběratele elektřiny). 17

18 Jištění před bytovým elektroměrem (2) Stupně elektrizace bezbariérových bytů a bytů zvláštního určení Stupeň elektrizace A B Maximální soudobý příkon bytu Pb 7 kw 1) 11kW Jmenovitý proud trojfázového jističe před elektroměrem POZNÁMKY 1) Za předpokladu, že je užito elektrického vařiče 20 A 2) 25 A 2) V bytech určených pro zdravotně postižené se přednostně k vaření používá elektřiny 18

19 Jištění před bytovým elektroměrem (3) U bytů s elektrickým vytápěním / chlazením, či klimatizací (stupeň elektrizace C) je nutné dimenzovat jistič před měřícím zařízením (elektroměrem) podle soudobého příkonu bytu. 19

20 Další požadavky na ochranné přístroje ČSN ed. 3 čl Rozváděče (rozvodnice) za měřícím zařízením (elektroměrem). Pojistky, jističe, chrániče a jiné potřebné přístroje a zařízení (např. relé, stykače, zvonkové transformátory apod.) pro rozvod za měřícím zařízením (elektroměrem) se soustředí zpravidla v rozváděči (deskové či skříňové rozvodnici). U bytových rozvodnic se pro jištění silových rozvodů nepoužívají pojistky, ale obvykle se používají jističe, nebo proudové chrániče s vestavěnou nadproudovou ochranou (RCBO). 20

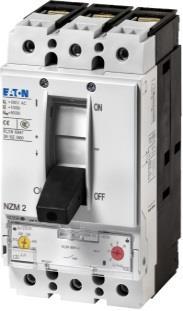

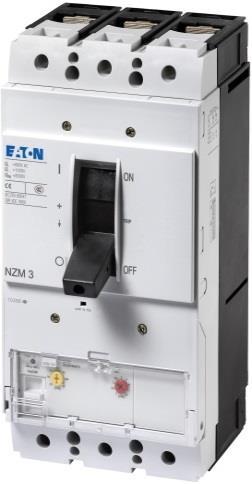

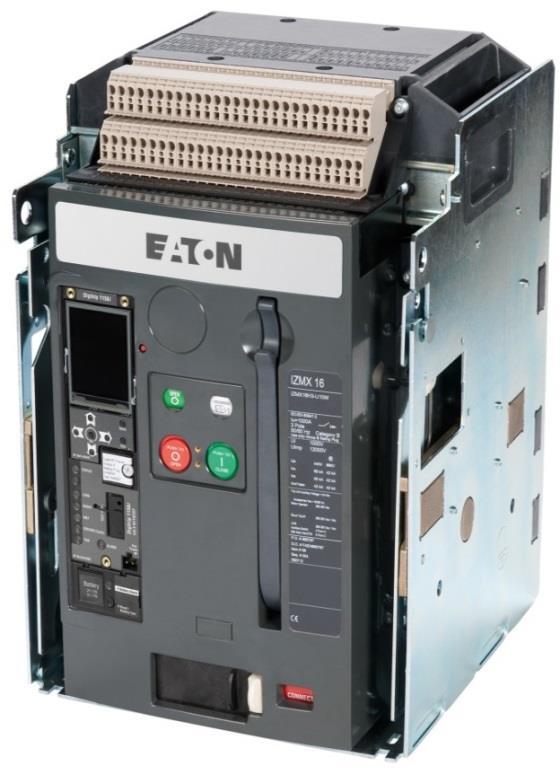

21 Typy jističů Instalační jističe ČSN EN60898 Spouštěče motorů Jističe ČSN EN Vzduchové jističe ČSN EN ČSN EN ČSN EN MCB Miniature Circuit Breaker MPCB Motor Protective Circuit Breaker MCCB Molded Case Circuit Breaker ACB Air Circuit Breaker 21

22 Instalační jističe (MCBs) ČSN EN : Jističe pro domovní a podobné použití = jističe určené i pro laickou obsluhu Spoušť na přetížení při 30 C Zkratová spoušť vypínací charakteristiky B, C, D podle ČSN EN Oblast omezení zkrat. proudu nezávislé na typu vypínací charakteristiky 22

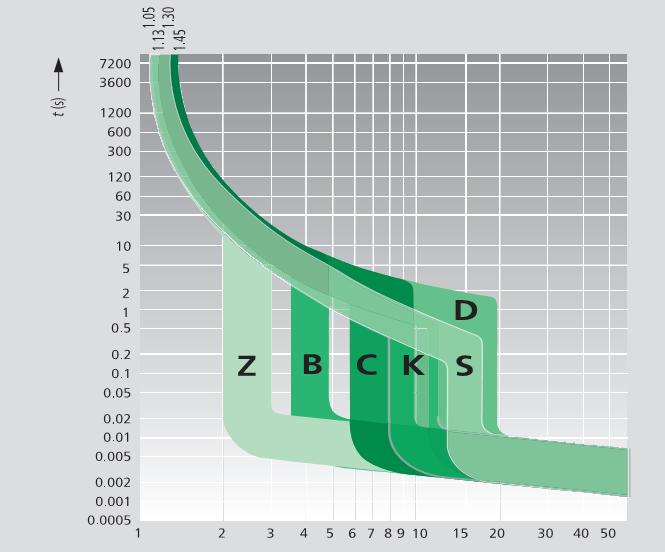

23 Vypínací charakteristiky malých jističů B, C, D, K, S, Z Obvyklé typy vyp. charakteristik: B, C, D podle ČSN EN Ostatní - podle ČSN EN Různé nastavení zkratových spouští zohledňuje současně: Hodnotu impedance poruchového proudu Z sv Odolnost proti nežádoucímu vypnutí při zapnutí zátěže Pozor na selektivitu v oblasti zkratových proudů! Dva instalační jističe (MCB) v sérii se stejnou konstrukcí, byť s odlišnou vypínací charakteristikou, nezaručí plnou selektivitu v oblasti zkratových proudů! Selektivita je zajištěna jen pro nadproudy v oblasti působení tepelné spouště. Zkratová selektivita není zaručena - při vzniku zkratu reagují oba jističe okamžitě 23

24 Selektivita malých jističů Distributoři elektřiny v některých regionech ještě stále požadují použít před elektroměrem jistič s charakteristikou B. To přináší jistá omezení pro uživatele. Výrobci některých elektrických spotřebičů s většími nárazovými proudy požadují použít jistič s charakteristikou C. Příklad: před elektroměrem je jistič 3x 25 A (char. B), v objektu je podlahové vytápění 2x 16 A (char. C). B/25 A.. 5In = 125 A C/16 A.. 10In = 160 A Selektivita je zajištěna pouze pro nadproudy v oblasti působení tepelné spouště do 125 A. Zkratová selektivita nad 125 A není zaručena. Pozor na kvalifikované posouzení možné selektivity malých jističů v oblasti zkratových proudů! 24

25 Přehled označení malých jističů dnes používané a starší typy Vypínací charakteristika Uvedeno Použití Spoušť na přetížení *) (tepelná spoušť) A firemní označení pro obvody s vysokou impedancí (podle DIN VDE 0641, Teil 12) 2-3 podle ČSN EN B ČSN EN ochrana vedení - běžné použití 3-5 1,13-1,45 I n C ČSN EN ochrana vedení s výskytem vyšších zapínacích proudů (motory, skupiny svítidel) 1 hodina - do 63 A 5-10 D ČSN EN velká induktivní nebo kapacitní zátěž (transformátory, magnety, kondenzátory) 2 hodiny - nad 63 A E firemní označení "Exact", SLS - hlavní jistič vedení (Německo) 1,05-1,2 I n / 2 hodiny, 30 C 5-6,25 Z firemní označení "Zuberhöre" (příslušenství) podle ČSN EN R firemní označení "Rapid" (rychlý) - staré označení pro Z 1,05-1,3 I n / 40 C 2-3 K firemní označení "Kraft" (síla), vyšší zapínací proudy 1,05-1,2 I n / 20 C 1 hodina - do 63 A 8-14 S firemní označení "Steuertransformatoren" (řídící transfirmátory), vyšší zapínací proudy 2 hodiny - nad 63 A H staré značení (do 1977) "Haushalt"(domácnost) podobné A, dnes B 1,5-2,1 I n (do 4 A) 2-3 L staré značení (do 1990) "Leitungschutz" (ohcrana vedení), původně "Licht" (světlo) 1,5-1,9 I n (5-9 A) 1,4-1,75 I n (12-25 A) 3,5-5 U staré značení (do 1990) "Universal" (univerzální) 1,3-1,8 I n (nad 25 A)/ 25 C 5,5-12 G staré značení "Geräteschutz" (ochrana přístrojů), také "General" (obecný), dnes C 1,05-1,35 I n / 1 hodina 6-10 *) smluvený nevypínací proud - smluvený vypínací proud ve stanoveném čase Zkratová spoušť (magnetická spoušť) vybavení do 0,1 s 25

26 Ano Oprava stávajícího obvodu Je třeba vyměnit stávající přístroj ve vedení Ano Vyhoví nový přístroj pro stávající rozvody? Ne Lze namontovat přístroj i s vyššími parametry, (vícenásobný přístroj; s vestavěným RCD, apod.) avšak bez navýšení příkonu obvodu Ano Je přípustné provádět přesvorkování? Hospodárnost Bezpečnost Ne Provede se přesvorkování, avšak bez navýšení příkonu obvodu. Lze namontovat přístroj i s vyššími parametry, avšak bez navýšení příkonu Lze vyměnit i vodiče jednotlivého obvodu, avšak bez navýšení příkonu. Lze namontovat přístroj i s vyššími parametry, apod.) ale bez navýšení příkonu. 26

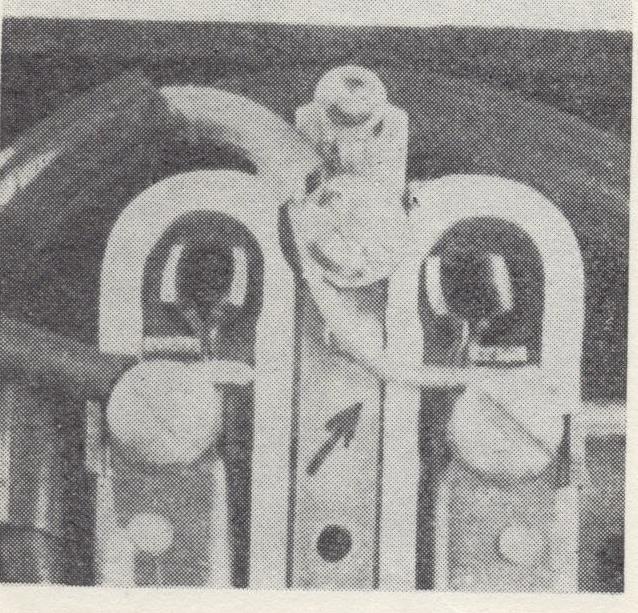

27 Zásadní úvahy při opravě stávajícího obvodu - materiál vodičů (1) Vodiče s Al jádry Připojování vodičů s jádry z Al má svá specifika daná tzv. tečením hliníku a jeho lámavostí!!! 27

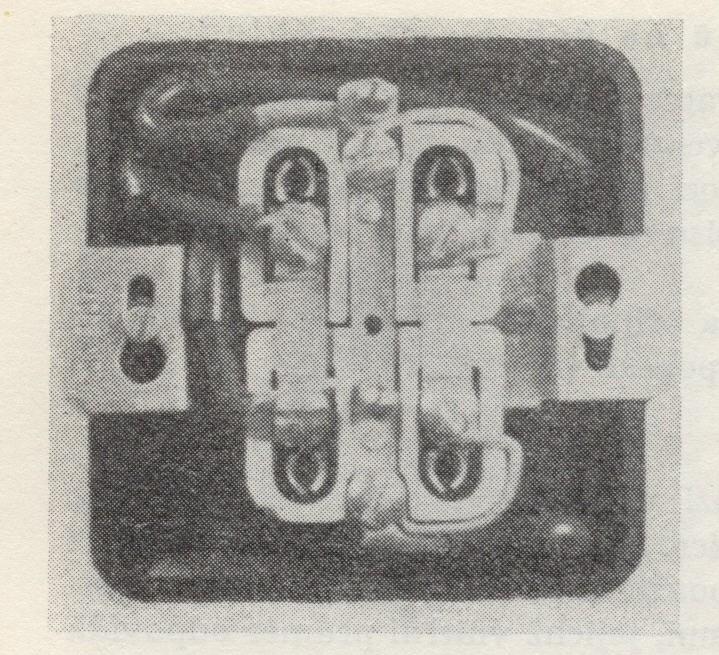

28 Zásadní úvahy při opravě stávajícího obvodu - materiál vodičů (2) Zapojení zásuvek vodiči s jádry z Al v lištovém rozvodu, kde lze provést přesvorkování. Znázorněný způsob připojení přístroje dnes nevyhovuje (přístupné živé části po sejmutí krytu); Obvody jsou provedeny v síti TN C, kde nelze použít citlivé proudové chrániče. 28

29 Zásadní úvahy při opravě stávajícího obvodu - materiál vodičů (3) Možnost opravy a zlepšení 1) Vhodné přesvorkování a použití zásuvky s vestavěným citlivým proudovým chráničem. 2) Výměna vedení a montáž přístrojů s vyššími parametry (RCBO chráničojistič = RCD + MCB; AFDD); Základní otázky: 1. Jaké schopnosti a jakou elektrotechnickou kvalifikaci budou mít uživatelé a co bude na obvod připojeno? 2. Je zvýšené riziko požáru od elektrického zařízení v místě užití? 29

30 Normativní požadavky na proudové chrániče (1) ČSN ed.2 Zásuvkové obvody do 20 A musí mít doplňkovou ochranu tvořenou proudovým chráničem s I Δn 30 ma v souladu s ČSN ed. 2. Toto opatření se vztahuje i na trojfázové zásuvky připojené na obvod s jištěním do 20 A. Trojfázové zásuvky se jmen. proudem nad 20 A a do 32 A se doporučuje vybavit doplňkovou ochranu tvořenou proudovým chráničem s I Δn 30 ma Doplňková ochrana RCD s I Δn 30 ma Zásuvky připojené na obvod s jištěním 32 A a více se doporučují chránit proudovým chráničem s I Δn 100 ma. Ochrana při poruše Prostřednictvím MCB, RCD Základní ochrana Izolace živých částí 30

31 Normativní požadavky na proudové chrániče (2) ČSN ed.2, ČSN ed. 3 Zásuvkové okruhy výjimky (ČSN ed. 2) Uvedené ustanovení (I Δn 30 ma ) není nutno uplatňovat u zásuvek nepřístupných laické veřejnosti a zásuvek pro speciální druh zařízení (například zařízení kancelářské a výpočetní techniky velkého rozsahu, chladicí a mrazicí zařízení potravin velkého objemu), tj. zásuvky pro napájení zařízení, jehož nežádoucí vypnutí může být příčinou značných škod. Světelné obvody (ČSN ed. 3) Je-li v prostorech bytových domů, občanské výstavby a na pracovištích užito proudových chráničů ve světelných obvodech, pak žádný proudový chránič nesmí chránit více než jeden světelný obvod. 31

32 Normativní požadavky na proudové chrániče (3) TNI ed. 3 Proudový chránič (RCD) pro ochranu zásuvek musí být instalován na začátku té části instalace, která má být chráněna. Výjimkou mohou být případy, kdy tato doplňková ochrana je zajišťována proudovými chrániči, které jsou součástí zásuvek nebo jsou k pevné zásuvce přidruženy ve stejné instalační krabici nebo v její bezprostřední blízkosti. Přitom je nutno brát v úvahu také požadavky týkající se nežádoucího vypínání. To může vyžadovat rozčlenění obvodů pod jednotlivé proudové chrániče. Omezení rizika nežádoucího vybavení proudového chrániče Významného omezení rizika nežádoucího vypnutí citlivých proudových chráničů se docílí použitím typu G (minimální doba nepůsobení je 10 ms). 32

33 Normativní požadavky na proudové chrániče (4) ČSN ed.3 - v přípravě Zásadní požadavek z připravované ČSN ed. 3, který bude promítnut i do změny ČSN ed. 3: V prostorech navržených pro ubytování jediné domácnosti musí být doplňková ochrana pomocí proudového chrániče (RCD), jehož jmenovitý reziduální pracovní proud nepřekračuje 30 ma, zajištěna pro střídavé koncové obvody napájející svítidla. 33

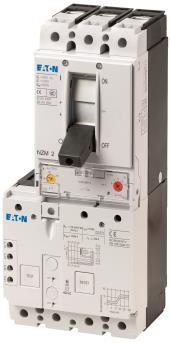

34 Proudové chrániče třídění podle konstrukce RCD obecné označení pro všechny konstrukce proudových chráničů RCCB Proudový chránič RCBO (RCCB + MCB) Proudový chránič s jističem CRB MRCD RCM SRCD Chráničový modul s výkonovým jističem Modulární Chráničová relé pouze pro indikaci PRCD Domovní a podobné instalace Určeny pro laickou obsluhu Průmyslové instalace Určeny pro kvalifikovanou obsluhu Dodatečné vylepšení stávající instalace 34

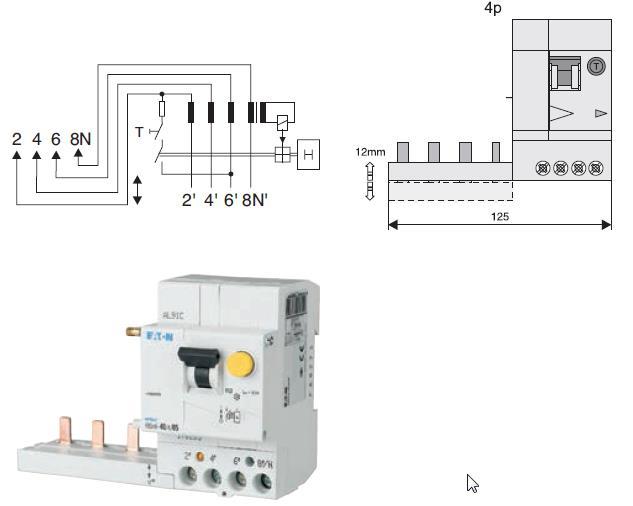

35 Příklady proudových chráničů s vestavěnou nadproudovou ochranou (RCBO) 2pólový, I Δn = 30 ma, typ A, I n do 40 A, I cn = 6 ka, charakteristika G S elektronickým vyhodnocováním 2pólový, typ A, I n do 40 A, I cn = 10 ka charalteristika G 4pólový, typ A, I n do 32 A, I cn = 6 ka Přídavný modul k jističi (Add on block) typ A, I n do 125 A 35

36 Selektivita proudových chráničů Dvě úrovně Tři úrovně 36

37 Vypínací charakteristiky proudových chráničů Typ chrániče podle časového zpoždění Vypínací časy [ms] pro I = I n I = 2 I n I = 5 I n I = 500 A bez zpoždění - pro všeobecné použití zpožděný - s dobou nepůsobení min. 10 ms selektivní - s dobou nepůsobení min. 40 ms Meze vypínacích časů podle ČSN EN Typ G - podle rakouské normy ÖVE E 8601 (viz AT patent z roku 1957) - vysoká odolnost proti nežádoucímu vypnutí (do 3 ka ráz. proudu 8/20 µs); - výhody zpožděného vypnutí převzali všichni výrobci s použitím vlastního označení typů, např. kv, KV, Si, aj. 37

38 Ochrana před požáry Ochranné přístroje: - jističe, pojistky (MCB, MCCB,..) reagují na přetížení, zkrat - proudové chrániče (RCD,..) reagují na zemní svodové proudy / plazivé proudy - obloukové ochrany (AFDD) ochrana při vzniku oblouku mezi vodiči Poznámka: Protipožární ochrana elektrických instalací s proudovými chrániči s citlivostí do 300 ma (viz ČSN ed.2, původně zavedena v ČSN ) přinesla v době svého zavedení významné zlepšení ochrany před požáry, ale nemůže poskytnout úplnou ochranu v případech, kdy nevzniká reziduální proud. 38

39 Normativní doporučení pro použití AFDD (1) ČSN ed.2 Protipožární ochrana elektrických instalací s AFDD (Arc Fault Detection Device přístroj pro ochranu před obloukovými poruchami) Základní požadavky na využití AFDD jsou popsány ve změně Z1 ČSN ed. 2. Automatické odpojení pomocí AFDD se doporučuje pro ochranu koncových obvodů pro: prostory s nebezpečím požáru v důsledku povahy zpracovávaných materiálů (např. ve stodolách, v obchodech s látkami, v papírnách), prostory s hořlavými konstrukčními materiály (např. v dřevěných budovách), konstrukce šířící požár, ohrožené prostory s nenahraditelným bohatstvím. 39

40 Normativní doporučení pro použití AFDD (2) TNI ed. 3 Použití přístrojů k detekci poruchového elektrického oblouku (AFDD) odpovídajících IEC Obecné požadavky pro přístroje k detekci chybového elektrického oblouku (AFDD) se považuje za účinné pro snížení rizika požáru v koncových obvodech pevné instalace v důsledku účinku poruchových proudů doprovázených obloukem. V obydlích se doporučuje automatické odpojení od zdroje zajišťované AFDD na začátku následujících koncových obvodů: v ložnicích (zvláště určených pro seniory a osoby se zdravotním postižením); dětských pokojích u obvodů vedených uvnitř hořlavých konstrukčních materiálů. 40

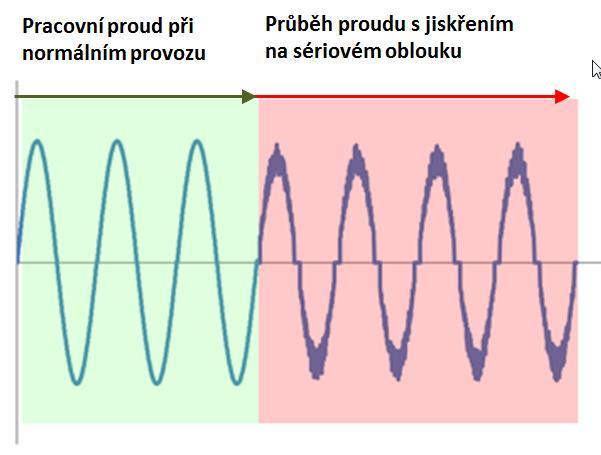

41 AFDD na jakém principu funguje? Jiskření při sériové poruše se projevuje specifickým průběhem proudu, na který AFDD reaguje a odpojí instalaci s poruchou. Vyhodnocování průběhů proudů a napětí provádí elektronický obvod porovnáváním se známými průběhy, na které má a nebo nesmí reagovat. 41

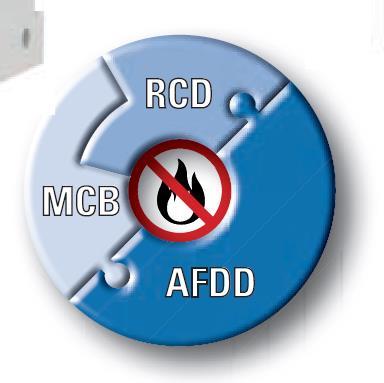

42 Řešení Eaton: AFDD+ AFDD + MCB + RCD v jednom přístroji Spolehlivá detekce oblouků při proudech nad 700mA (2,5A) Příznivá cena kombinovaného přístroje Jmenovitý proud 40 A Jednoduchá instalace 42

43 Řešení Eaton: AFDD+ AFDD + MCB + RCD v jednom přístroji Vše v jednom přístroji - maximální ochrana oblouková ochrana (AFDD) ochrana proti poruchovému oblouku proudový chránič (RCD) ochrana proti plazivým proudům jistič (MCB) ochrana proti přetížení a zkratu Oblouková ochrana AFDD Doplňková ochrana RCD s I Δn 30 ma Ochrana při poruše Prostřednictvím MCB, RCD Základní ochrana Izolace živých částí 43

44 AFDD - nejčastější otázky a odpovědi (1) Má smysl instalovat AFDD do starších instalací? Ano. Staré kabely, nevhodné uložení a nekvalitní spoje jsou častou příčinou vzniku oblouku. Je nutné zapojit správně přívod a spotřebič (Line/ Load)? Ano, protože AFDD je směrově citlivý přístroj. Toto je definováno ve výrobkové normě. Sníží se tím počet nežádoucích vypnutí. Existuje předepsaný zkušební postup? K dispozici je testovací tlačítko na přední straně a navíc se průběžně provádí samočinný test elektroniky. Uživateli se doporučuje provádět test přístroje 2x v roce. 44

45 AFDD - nejčastější otázky a odpovědi (2) Jak postupovat při revizi obvodu s AFDD? Při revizi obvodu s AFDD je nutno postupovat striktně dle požadavků výrobce. V případě měření izolačního stavu zvýšeným napětím je nutné odpojení přístroje od sítě!! 45

46 Osvětlení - základní úvaha (1) Částečná rekonstrukce oprava nebo rekonstrukce prostoru uvnitř stávajícího objektu - příklad Úprava funkce el. zařízení ve vymezeném prostoru (např. osvětlení výrobní haly) Ano Je možno dosáhnout požadovaného efektu prostou opravou světelných rozvodů (výměna svítidel)? V rámci opravy je možno použít nová svítidla (v původním, či menším počtu a bez zásadních změn umístění). Příkon nesmí být navýšen. Svítidla musí vyhovět požadavkům původního protokolu u určení vnějších vlivů. Vyhoví stávající přístroje nárokům nových svítidel? Ne Je nutno řešit obvod podle současných normativních požadavků; nové určení vnějších vlivů se provede pro část prostoru, v němž dochází k rekonstrukci. Uživatel musí být prokazatelně upozorněn na odlišnosti. 46

47 Osvětlení - základní úvaha (2) Základní pravidla Jeden koncový světelný obvod všeobecného osvětlení lze užívat v prostorech s nízkým rizikem - vnější vliv BD1 dle ČSN ed. 3. Jmenovitý proud ovládacího přístroje nesmí být menší než součet jmenovitých proudů všech svítidel tímto přístrojem ovládaných. Pozor na zapínací proudy svítidel!! 47

48 Osvětlení - základní úvaha (3) U světelných obvodů s výbojkovými svítidly ovládanými běžnými spínacími přístroji, se doporučuje, aby proud v tomto obvodu nepřekračoval 25 % jmenovité hodnoty těchto spínačů. Plnou proudovou zátěž spínacího prvku lze pro výbojková svítidla využít jen u spínacích přístrojů, u kterých je tato možnost určena výrobcem. Světelné zdroje se zvlášť nejistí; proti nadproudu se jistí jen jejich přívodní vedení. Je-li v prostorech bytových domů, občanské výstavby a na pracovištích užito proudových chráničů ve světelných obvodech, pak žádný proudový chránič nesmí chránit více než jeden světelný obvod. 48

49 Osvětlení - Co ovlivňuje požadavky na výběr přístrojů u zářivkového a LED osvětlení? Zvýšené nároky na spínací přístroje mají předřadníky u zářivkového osvětlení a dnes stále častěji osvětlení LED (u LED zvané driver ). Pokročilé systémy programového ovládání umělého osvětlení omezují počáteční proudový impuls; totéž umí i některé vyspělejší drivery výkonnějších svítidel (viz například typy pro umělé osvětlení ulic). Příklad: SMD panel 75W, 60x120 cm, IP20, 4000 K, 6600 lm Příklad: svítidlo veřejného osvětlení Philips, 85 W, 5000 K, IP54 49

50 Příklad požadavků na výběr jističe a průřezu vodiče pro driver LED svítidla (1) Jistič, charakteristika B Jmenovitý proud jističe I n [A] I max [A] Zapínací proud Doba trvání [µs] Průřez vodiče [mm 2] 1,5 1,5 2,5 2, Počet driverů v obvodu LCI 100W /900mA 1750 ma, TOP C (Philips) Jistič, charakteristika C Jmenovitý proud jističe I n [A] I max [A] Zapínací proud Doba trvání [µs] Průřez vodiče [mm 2] 1,5 1,5 2,5 2, Počet driverů v obvodu LCI 100W/ 900mA 1750 ma TOP C

51 Citlivost driverů na okolní teplotu - příklad Předpokládaná životnost Typ Výstupní proud [ma] t a Okolní teplota 40 ºC 50 ºC 55 ºC 60 ºC LCI 100W (900 ma 1750 ma TOP C) X není dovoleno t c 55 ºC 60 ºC 70 ºC x životnost [h] x t c 65 ºC 75 ºC x x životnost [h] x x 51

52 Přepěťové ochrany SPD SPD angl. Surge Protective Devices Stanovení rizika výpočtem podle ČSN ed.3: 2016 Vztah k ČSN EN ed. 2: Ochrana před bleskem - Část 2: Řízení rizika Volba vhodné konfigurace, jištění Uživatelská kontrola Výměna modulů 52

53 Ochrana proti přepětí podle souboru ČSN ed.3 a ČSN EN (1) Kapitola 443 ČSN stanoví požadavky na ochranu elektrických instalací: před přechodnými přepětími atmosférického původu přenášenými napájecí rozvodnou (distribuční) sítí včetně přímých úderů do rozvodné sítě před spínacími přepětími Kapitola 443 nestanoví požadavky na ochranu před přechodnými přepětími v důsledku přímých úderů do stavby nebo do její blízkosti. ČSN ed. 3 Elektrické instalace nízkého napětí Část 4-44: Bezpečnost Ochrana před rušivým napětím a elektromagnetickým rušením Kapitola 443: Ochrana před atmosférickým nebo spínacím přepětím (2016) 53

54 Ochrana proti přepětí podle souboru ČSN ed.3 a ČSN EN (2) Pro řízení rizika z hlediska ochrany před přechodnými přepětími v důsledku přímých úderů do stavby nebo do její blízkosti viz ČSN EN ed. 2 Řízení rizika. 54

55 Ochrana proti přepětí podle souboru ČSN ed.3 a ČSN EN (3) Spínací přepětí mají obecně nižší amplitudu než přechodná přepětí atmosférického původu a proto požadavky týkající se ochrany před přechodnými přepětími atmosférického původu obvykle pokrývají ochranu před spínacími přepětími. Ochrana před spínacími přepětími může být zapotřebí, jestliže není instalována žádná ochrana před poruchami atmosférického původu. Pozor! Přepětí v důsledku spínání mohou trvat déle a tedy dodat více energie, než přechodná přepětí atmosférického původu. 55

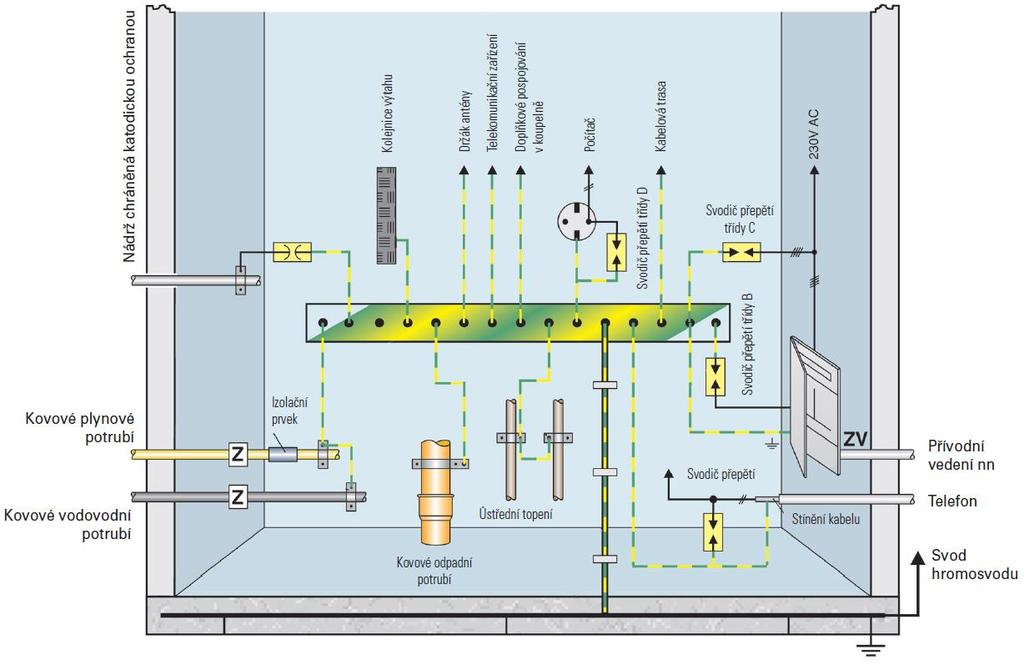

56 Zařízení pro ochranu před přechodnými přepětími Zároveň byla zpracována i ČSN ed. 2 Elektrické instalace nízkého napětí Část 5-53: Výběr a stavba elektrických zařízení Odpojování, spínání a řízení Oddíl 534: Zařízení pro ochranu před přechodnými přepětími 56

57 Dosah ČSN ed. 3 (1) Charakteristické vlastnosti přechodných přepětí atmosférického původu závisí na takových činitelích, jako jsou: charakter napájecí rozvodné sítě (podzemní nebo venkovní); možná přítomnost alespoň jednoho přepěťového ochranného zařízení (SPD); napěťová úroveň napájecí sítě. Pokud se týká přechodných přepětí atmosférického původu, nerozlišuje se mezi uzemněnými a neuzemněnými sítěmi. 57

58 Dosah ČSN ed. 3 (2) Ochrana před přechodnými přepětími je zajišťována instalováním přepěťových ochranných zařízení a účinným vyrovnáním potenciálu 58

59 Dosah ČSN ed. 3 (3) U přechodných přepětí atmosférického původu se nerozlišuje mezi uzemněnými a neuzemněnými sítěmi. Silová vedení: jestliže je potřeba SPD (přepěťových ochranných zařízení) na silových napájecích vedeních, doporučují se doplňující SPD na jiných vedeních, jako jsou vedení telekomunikací. Vedení pro přenos dat: požadavky na ochranu před přechodnými přepětími přenášenými vedeními pro přenos dat podle ČSN ed. 3 nejsou pokryty!! 59

60 Termíny a definice podle ČSN ed.3 výběr (1) Městské prostředí - oblast s vysokou hustotou zástavby nebo hustě obydlené obce s vysokými budovami. Příkladem městského prostředí je městské centrum; Předměstské prostředí - oblast se střední hustotou zástavby. Příkladem předměstského prostředí jsou okraje města; Venkovské prostředí - oblast se nízkou hustotou zástavby. Příkladem venkovského prostředí je vesnice s okolím; 60

61 Termíny a definice podle ČSN ed.3 výběr (2) Ochrana před přepětím SPD (Surge Protective Device) zařízení obsahující alespoň jeden nelineární prvek, které je určeno k omezení rázových přepětí a ke svedení impulzních proudů, SPD je kompletní sestava, která má vhodné prostředky pro připojení; Sestava SPD jeden přístroj SPD nebo soubor přístrojů SPD, který v obou případech obsahuje odpojovač SPD požadovaný výrobcem SPD, který zajišťuje požadovanou ochranu před přepětím pro druh systému uzemnění 61

62 Termíny a definice podle ČSN ed.3 výběr (3) Mód ochrany SPD (mode of protection of an SPD) určitá proudová dráha mezi svorkami, obsahující ochranné prvky například mezi fázemi, fází a zemí, fází a středním (nulovým) vodičem, středním vodičem a zemí Vypočítaná úroveň rizika CRL (calculated risk level) vypočítaná hodnota rizika používaná k vyhodnocení potřeba ochrany před přechodnými přepětími Jmenovité impulzní napětí U W (rated impulse voltage) hodnota impulzního výdržného napětí, stanovená výrobcem pro zařízení nebo jeho část, charakterizující stanovenou výdržnou schopnost jeho izolace proti periodickým špičkovým napětím. 62

63 Termíny a definice podle ČSN ed.3 výběr (4) 63

64 Termíny a definice podle ČSN ed.3 výběr (5) Zhášecí následný proud (follow current interrupt rating) I n - předpokládaný zkratový proud, který je SPD schopna přerušit bez zapůsobení odpojovače Jmenovitý zkratový proud (short-circuit current rating) I SCCR - nejvyšší očekávaný zkratový proud napájecí sítě, pro který je SPD ve spojení se stanoveným odpojovačem navržena Napěťová ochranná hladina (voltage protection level) U p - nejvyšší napětí očekávané na svorkách SPD v důsledku namáhání impulzy s definovanou napěťovou strmostí a namáhání impulzy výbojového proudu s danou vrcholovou hodnotou a tvarem vlny 64

65 Termíny a definice podle ČSN ed.3 výběr (6) Jmenovité impulzní napětí (rated impulse voltage) U W - hodnota impulzního výdržného napětí stanovená výrobcem pro zařízení nebo jeho část charakterizující stanovenou výdržnou schopnost jeho izolace proti přechodným přepětím Nejvyšší trvalé provozní napětí (maximum continuous operating voltage) U C - nejvyšší efektivní hodnota napětí, které může být trvale přiloženo na SPD v daném módu ochrany Hodnota U C v rozsahu této normy může překročit V. Dvoubranová SPD (two-port SPD) SPD, která má specifickou sériovou impedanci zapojenou mezi oddělené vstupní a výstupní svorky 65

66 Řízení přepětí - kde se ochrana vyžaduje Ochrana před přechodnými přepětími se musí zajišťovat tam, kde následky způsobené přepětím postihují: lidský život, např. zařízení pro bezpečnostní účely, příslušenství pro zdravotnickou péči; veřejné služby a kulturní dědictví, např. ztrátu veřejných služeb, centra IT, muzea; komerční nebo průmyslové činnosti, např. hotely, banky, průmysl, obchodní trhy, hospodářství; velké množství jedinců, např. velké budovy, úřady, školy. 66

67 Řízení přepětí, - kde se ochrana nevyžaduje Ochrana před přechodným přepětím se nevyžaduje pro jednotlivé bytové jednotky, kde celková ekonomická hodnota elektrické instalace, která má být chráněna je menší než 5násobek ekonomické hodnoty SPD umístěné na začátku instalace. 67

68 Řízení přepětí, - kde je nutno ochranu zvážit Ochrana před spínacími přepětími by měla být uvažována v případě zařízení u kterého je pravděpodobné, že bude vytvářet spínací přepětí nebo rušení překračující hodnoty odpovídající přepěťové kategorii elektrické instalace: kde je instalace napájena nízkonapěťovým generátorem kde jsou instalována induktivní nebo kapacitní zatížení (např. motory, transformátory, kondenzátorové baterie atd.) kde jsou instalovány zásobníky energie zátěže odebírající vysoké proudy. 68

69 Metody posouzení rizika (1) Vypočítaná úroveň rizika (CRL) se používá, aby se určilo, zda požadovat ochranu před přechodnými přepětími atmosférického původu. CRL se zjistí pomocí následujícího vzorce kde: CRL = f env / (LP * N g ) f env je součinitel okolí (angl. environmental); jeho hodnota musí být vypočítána podle tabulky 1 (viz dále). N g je intenzita úderů blesku do země (je to počet úderů blesku do 1 km 2 za rok) odpovídající umístění silového vedení a připojeného objektu; 69

70 Metody posouzení rizika (2) Tabulka 1 Výpočet f env Okolí f env (obecně dle HD ed. 3) f env pro ČR Venkovské a předměstské prostředí 85 F 85 Městské prostředí 850 F

71 Metody posouzení rizika (3) L P - délka pro vyhodnocení rizika (v kilometrech) Délka L P se vypočítá: L P = 2 L PAL + L PCL + 0,4 L PAH + 0,2 L PCH kde L PAL je délka (km) venkovního vedení NN L PCL je délka (km) podzemního kabelu NN L PAH je délka (km) venkovního vedení VN L PCH je délka (km) podzemního kabelu VN 71

72 Metody posouzení rizika (4) Celková délka (L PAL + L PCL + L PAH + L PCH ) je omezena do 1 km nebo vzdáleností od první ochrany před přepětím instalované v sílové síti ke vstupu do instalace, podle toho, která vzdálenost je menší. Jestliže délky rozvodných sítí jsou celkově nebo částečně neznámé, potom L PAL musí být vzata jako rovna do celkové zbývající vzdálenosti k dosažení celkové délky 1 km. 72

73 Výsledek posouzení Jestliže je CRL 1 000, není žádná ochrana před přechodným přepětím atmosférického původu zapotřebí; Jestliže je CRL 1 000, ochrana před přechodným přepětím atmosférického původu se vyžaduje. 73

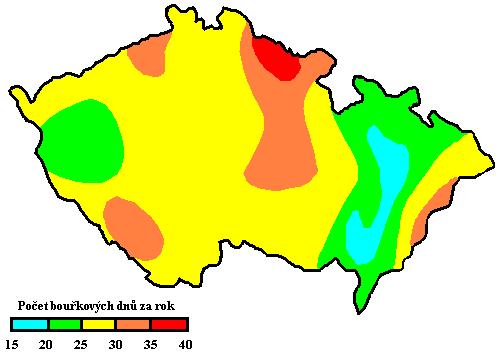

74 Izokeraunická mapa ČR Podle ČSN EN ed. 2, článku A.1 je 25 bouřkovým dnům za rok ekvivalentní 2,5 úderů blesku do 1 km 2 za rok. Toto je odvozeno ze vzorce N g = 0,1 T d kde T d je počet bouřkových dnů za rok 74

75 Příklad a), b) budova v městském prostředí napájená podzemními kabely L PAH L PCL L PCL L L PCH 75

76 Počet bouřkových dnů v roce 5 Intenzita úderů blesku do země N g = 0,5 Součinitel okolí f env = 850 Délka (km) pro vyhodnocení rizika L P = 2 L PAL + L PCL + 0,4 L PAH + 0,2 L PCH = 1 kde L PAL je délka (km) venkovního vedení nízkého napětí = 0; L PAH je délka (km) venkovního vedení vysokého napětí = 0; L PCL je délka (km) podzemního kabelu nízkého napětí = 1; L PCH je délka (km) podzemního kabelu vysokého napětí = 0. CRL = fenv / (LP * Ng) = 850 / (1 0,5) = V tomto případě není ochrana před přepětím (SPD) povinná, protože CRL je větší nebo rovna

77 Počet bouřkových dnů v roce 25 Intenzita úderů blesku do země N g = 2,5 Součinitel okolí f env = 850 Délka pro vyhodnocení rizika L P = 2 L PAL + L PCL + 0,4 L PAH + 0,2 L PCH = 1 kde L PAL je délka (km) venkovního vedení nízkého napětí = 0; L PAH je délka (km) venkovního vedení vysokého napětí = 0; L PCL je délka (km) podzemního kabelu nízkého napětí = 1; L PCH je délka (km) podzemního kabelu vysokého napětí = 0. CRL = fenv / (LP * Ng) = 850 / (1 2,5) = 340 V tomto případě je ochrana před přepětím (SPD) povinná, protože CRL je menší než

78 Příklad c) budova v městském prostředí napájená podzemními kabely 2 3 L PAH 1 L PCL L PCH 78

79 Počet bouřkových dnů v roce 25 Intenzita úderů blesku do země N g = 2,5 Součinitel okolí f env = 850 Délka (km) pro vyhodnocení rizika L P = 2 L PAL + L PCL + 0,4 L PAH + 0,2 L PCH = 1 kde L PAL je délka (km) venkovního vedení nízkého napětí = 0; L PAH je délka (km) venkovního vedení vysokého napětí = 0; L PCL je délka (km) podzemního kabelu nízkého napětí = 0,15; L PCH je délka (km) podzemního kabelu vysokého napětí = 0,85. CRL = fenv / (LP * Ng) = 850 / ((0,15+0,17) 2,5) = 1063 V tomto případě není ochrana před přepětím (SPD) povinná, protože CRL je větší nebo rovna

80 Příklad d) budova ve venkovském prostředí L PAL 2 3 L PAH 1 L PCL L PCH L PCL IEC 80

81 Počet bouřkových dnů v roce 10 Intenzita úderů blesku do země N g = 1 Součinitel okolí f env = 85 Délka pro vyhodnocení rizika L P = 2 L PAL + L PCL + 0,4 L PAH + 0,2 L PCH = 1,04 kde L PAL je délka (km) venkovního vedení nízkého napětí = 0,4; L PAH je délka (km) venkovního vedení vysokého napětí = 0,6; L PCL je délka (km) podzemního kabelu nízkého napětí = 0; L PCH je délka (km) podzemního kabelu vysokého napětí = 0. CRL = fenv / (LP * Ng) = 85 / (1,04 1) = 81,7 V tomto případě je ochrana před přepětím (SPD) povinná, protože CRL je menší než

82 Řízení přepětí pomocí SPD instalovaných na venkovní vedení Jestliže je instalace napájena venkovním vedením, nebo sama venkovní vedení obsahuje a vyžaduje se SPD, je možno ochranné řízení kategorie přepětí získat buď tím, že se instalují ochrany před přepětím přímo v instalaci blízko jejího začátku nebo, se souhlasem provozovatele sítě, na venkovních vedeních napájecí rozvodné sítě. 82

83 Řízení přepětí pomocí SPD instalovaných na venkovní vedení Opatření pro: a) Venkovní vedení napájecích rozvodných sítí - přepěťová ochrana zřizuje v uzlových bodech sítě a zvláště na koncích každého napájecího vedení (odbočky) delší než 0,5 km. Přepěťová ochrana by měla být zřízena po každých 0,5 km napájecích vedení. Avšak vzdálenost mezi přepěťovými ochranami by v žádném případě neměla překročit 1 km; b) Částečně venkovní a částečně podzemní vedení - přepěťová ochrana venkovních vedení by měla být provedena podle bodu a) u každého místa přechodu z venkovního do podzemního kabelového vedení; 83

84 Umístění SPD Přepěťové ochrany musí být instalovány co nejblíže k začátku instalace. Pro ochranu před účinky blesku a spínacích přepětí musí být použity přepěťové ochrany (SPD) typu 2. Jestliže je budova vybavena vnějším systémem ochrany před bleskem nebo je ochrana před účinky přímého úderu blesku předepsána jiným způsobem, musí být použity přepěťové ochrany (SPD) typu 1. Jestliže budova není vnějším systémem ochrany před bleskem vybavena, avšak jestliže je třeba vzít v úvahu možnost přímého úderu blesku do venkovních vedení mezi posledním stožárem a vstupem do instalace, může být rovněž zvolena přepěťová ochrana (SPD) typu 1 instalovaná na začátku instalace nebo v jeho blízkosti. Začátek instalace může být místo, kde napájení vstupuje do budovy, nebo hlavní rozváděč. 84

85 Označování SPD dle norem Značení výrobků podle výrobkových norem: pro přepěťové ochrany (SPD) typu 1: buď Type 1 a/nebo T1 (T1 ve čtverci); pro přepěťové ochrany (SPD) typu 2: buď Type 2 a/nebo T2 (T2 ve čtverci); pro přepěťové ochrany (SPD) typu 3: buď Type 3 a/nebo T3 (T3 ve čtverci). 85

86 Umísťování SPD 86

87 Umísťování SPD Přepěťové ochrany (SPD) mají být instalovány na začátku instalace, a musí být vzájemně koordinovány Doplňující přepěťové ochrany (SPD) typu 2 nebo typu 3 mohou být zapotřebí, aby dostatečným způsobem chránily instalaci s ohledem na jmenovitý výbojový proud (I n ) impulzní výbojový proud (I imp ), a musí být umístěny v pevné instalaci ve směru toku energie. 87

88 Kdy je nutno zajistit ochranu pomocí SPD typu 2 a typu 3 (1) Jestliže SPD typu 1 není schopna zajistit ochranu, musí být doplněna koordinovanou SPD typu 2 nebo typu 3, aby byla zajištěna požadovaná napěťová ochranná hladina. Doplňující přepěťové ochrany (SPD) typu 2 nebo typu 3 mohou být zapotřebí v blízkosti citlivých zařízení, aby toto zařízení dostatečně chránily podle volba napěťové ochranné hladiny (U p ) jako funkce jmenovitého impulzního napětí zařízení (U W ) a musí být koordinovány s přepěťovými ochranami (SPD) umístěnými před nimi, tj. proti směru toku energie. 88

89 Kdy je nutno zajistit ochranu pomocí SPD typu 2 a typu 3 (2) Doplňující přepěťové ochrany (SPD) mohou být zapotřebí, aby zajistily ochranu před přechodným přepětím týkajícím se ohrožení přicházejících z dalších zdrojů, jako jsou: spínací přepětí způsobovaná spotřebiči umístěnými v instalaci; přepětí na dalších vstupujících vedeních, jako jsou telefonní vedení, připojení k internetu; přepětí na dalších vedeních napájejících ostatní objekty, jako jsou přidružené budovy, venkovní instalace/osvětlení, silová vedení napájející vnější senzory; v tomto případě je možno uvažovat s instalováním přepěťových ochran (SPD) umístěných co nejblíže ke zdroji takových ohrožení. Více informací je možno nalézt v ČSN CLC/TS

90 Koordinovaná ochrana podle ČSN EN SPD typu 1 a/nebo SPD typu 2 SPD typu 2 SPD typu 3 90

91 Připojení typu CT1 (v konfiguraci 3+0) pro třífázovou síť konfigurace 3+0 Připojení typu CT1 pro třífázovou síť - sestava SPD zajišťující ochranu mezi každým vodičem vedení (fázové vodiče a nulový vodičem - pokud je použit) a PE nebo mezi každým vodičem vedení a vodičem PEN. - konfigurace 3+0 nebo

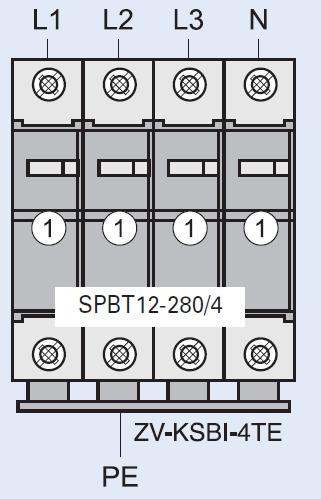

92 Připojení typu CT1 (v konfiguraci 4+0) pro třífázovou síť s nulovým vodičem konfigurace

93 Připojení typu CT2 (v konfiguraci 3+1) pro třífázovou síť s nulovým vodičem konfigurace 3+1 Připojení typu CT2 pro třífázovou síť - sestava SPD zajišťující ochranu mezi každým vodičem vedení a nulovým vodičem N a mezi nulovým vodičem N a ochranným vodičem PE. - konfigurace 3+1 (v jednofázové síti 1+1) 93

94 SPD mezi vodičem PE a PEN Jestliže se přepěťové ochrany (SPD) zapojí do sestavy, měla by se věnovat pozornost volbě parametrů přepěťových ochran (SPD) připojených mezi N a PE, v závislosti na typu připojení. V sítích TN-S nebo TN-C-S může být SPD mezi N a PE vynechána (konfigurace 3+0), jestliže vzdálenost mezi bodem rozdělení vodiče PE a vodiče N a umístěním instalovaných přepěťových ochran (SPD) je menší než 0,5 m nebo jestliže bod rozdělení a přepěťové ochrany (SPD) jsou umístěny ve stejné rozvodnici. 94

95 Volba přepěťových ochran (SPD) Volba přepěťových ochran (SPD) musí být založena na následujících parametrech: napěťové ochranné hladině (U p ) a jmenovitém impulzním napětí (U W ) zařízení, které má být chráněno nejvyšším trvalém provozním napětí (U c ), tj. napájecí sítě (TT, TN, IT); jmenovitém výbojovém proudu (I n ) a impulzním výbojovém proudu (I imp ) následném proudu pro jmenovitou vypínací schopnost předpokládaném zkratovém proudu koordinaci SPD 95

96 Doporučení pro instalace Vodiče, u kterých hrozí riziko, že by jimi mohl protékat bleskový proud, nesmí tvořit smyčku Vodiče před a za SPD by se neměly křížit Vodiče chráněné a nechráněné nesmí vést současně 96

97 Doporučení pro instalace Připojovací vodiče nesmí být v součtu delší než 1 m Doporučená délka v součtu 0,5 m Pokud není možné dodržet délku vodičů, použít zapojení typu V 97

98 Doporučení pro instalace Svodiče přepětí používat vždy před proudovým chráničem Pokud není možné, proudový chránič musí být typu G nebo S Při použití SPD za proudovým chráničem je nutno použít SPD v konfiguraci 3+1 (CT2) Nežádoucí zapojení CT1!! Konfigurace

99 Závěr - shrnutí Rekonstrukce rozváděčů a elektroinstalací, jejich dokumentace Bezpečnostní prvky a jejich projektování, montáž a revize Přepěťové ochrany, jejich použití, stanovení rizika výpočtem Děkujeme Vám za pozornost. 99
