1 PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY BD MLÁDEŽNICKÁ Č.P. 1238, STRAKONICE zpracovaný podle vyhlášky č.78/2013 Sb.. ZÁKONNÁ POVINNOST ZPRACOVATEL : ING. ŠTĚPÁN MUSIL TERMÍN : LEDEN 2015

2 1. IDENTIFIKAČNÍ ÚDAJE 1.1. ZADAVATEL Obchodní název, adresa Společenství pro dům čp. 1238, ul. Mládežnická, Strakonice Mládežnická 1238, Strakonice, IČ: ZPRACOVATEL Obchodní název, adresa Ing. Štěpán Musil Jírovcova 38 České Budějovice Tel./ fax E mail musil@chciprukaz.cz IČ DIČ Zpracoval, auditorské osvědčení číslo, datum vydání osvědčení Datum zpracování Podpis, razítko Ing. Jaroslav Lolek STAVBA Stavba Provozovatel Společenství pro dům čp. 1238, ul. Mládežnická, Strakonice Mládežnická 1238, Strakonice, IČ: /22

3 1.4. ÚČEL ZPRACOVÁNÍ Průkaz energetické náročnosti budovy je vypracován a základě zákona č. 318/2012 Sb. (kterým se mění zákon 406/2000 Sb., o hospodaření energií, ve znění pozdějších předpisů), 7a - odstavec 1). Pro zpracování průkazu byly použity zejména následující normy: [1] ČSN Tepelná ochrana budov. Termíny a definice. Veličiny pro navrhování a ověřování. [2] ČSN Tepelná ochrana budov. Funkční požadavky 2011 [3] ČSN Tepelná ochrana budov. Výpočtové hodnoty veličin pro navrhování a ověřování. [4] ČSN Tepelná ochrana budov. Výpočtové metody pro navrhování a ověřování. [5] ČSN EN Tepelné soustavy v budovách výpočet tepelného výkonu. [6] ČSN EN ISO Tepelné chování budov Výpočet potřeby na vytápění Dále byl výpočet proveden pomocí těchto softwarových programů: - pro výpočet tepelně technických vlastností jednotlivých konstrukcí software Protech TOB a výpočet s protokolem PENB 1.5. PODKLADY PRO VÝPOČET Průkaz energetické náročnosti budovy je zpracován podle vyhl. č. 78/2013 Sb. Tato vyhláška stanovuje požadavky na energetickou náročnost budov, včetně porovnávacích ukazatelů a výpočtové metody a obsah průkazu energetické náročnosti. Pro hodnocení budovy se dle této vyhlášky používá bilanční hodnocení, což je hodnocení založené na výpočtech užívané nebo předpokládané k užití v budově pro vytápění, větrání, chlazení, klimatizaci, přípravu teplé vody a osvětlení, za standardizovaného užívání budovy. Výpočet PENB byl proveden na základě Zprávy z energetického auditu bytového dumu Strakonice, Mládežnická č.p vypracované Ing. Václavem Kambou, Kapsovalo Lhota 17, Strakonice v roce 2008 a projektové dokumentace Stavební úpravy obvodových konstr. bytového domu mládežnická č.p vypracované Ing. Václavem Martanem v roce /22

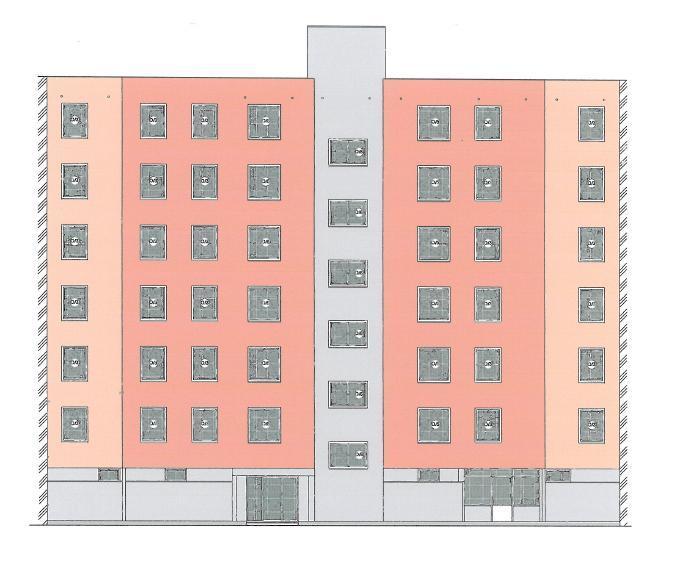

4 2. ZÁKLADNÍ ÚDAJE PRO ENERGETICKOU NÁROČNOST BUDOVY 2.1 ZÁKLADNÍ ÚDAJE O STAVBĚ Stavba se nachází na p.č. st v K.Ú. Strakonice [755915]. Jedná se o bytový dům o 7 nadzemích podlažích, kde 1.NP je využíváno ke skladování a jako technické prostory. Objekt prošel v roce 2008 rozsáhlou revitalizací, při které byly fasády objektu opatřeny kontaktním zateplovacím systémem s použitím polystyrenu EPS, byly vybourány nevyhovující meziokenní vložky a nahrazeny byly vyzdívkou z tvarovek Hebel o tl. 250mm. Střešní konstrukce byla opatřena novou tepelně izolační vrstvou z EPS. Dále byly vyměněny výplně otvorů. Obvodové fasádní čelní panely jsou keramické o tl. 350 mm, tyto panely byly v rámci revitalizace opatřeny KZS s použitím izolantu EPS o tl. 100mm tato konstrukce byla použita také u strojovny výtahu (výlezu na střechu). Boční panely jsou železobetonové sendvičové obsahují polystyren EPS o tl. 80mm. I tyto panely byly v rámci revitalizace opatřeny KZS s použitím izolantu EPS o tl. 100mm. Meziokenní izolační vložky jsou vyzděny z Hebel o tl. 250mm, při vyzdění v roce 2008 byly opatřeny KZS s použitím izolantu EPS o tl. 200mm. Podlaha nad 1.NP je tvořena stropními panely, izolovány jsou pomocí 30mm polystyrenu EPS. Podhled byl ještě dodatečně izolován pomocí desek EPS o tl. 40mm. Střecha je plochá, dvouplášťová. Nosnou konstrukci tvoří monolitické ŽB panely o tl. 120mm, izolovány byly pomocí polystyrenu XPS o tl. 50mm, nosnou vrstvu pochozí střechy tvoří panely z cihlového betonu o tl. 140mm, na ně byla provedena izolační vrstva z polystyrenu EPS o tl. 140mm. Výplně otvorů objektu byly měněny za plastové s izolačním dvojsklem. Součinitel prostupu tepla těchto prvků je 1,2 W/m2K. vnitřní podlahová plocha 1778,46 m 2 energeticky vztažná plocha 1957,46 m 2 počet podzemních podlaží 0 počet nadzemních podlaží 7 obestavěný objem vytápěné části 5769,3 m 3 4/22

5 2.2 TECHNICKÉ ZAŘÍZENÍ BUDOV Zdroj tepla Zdrojem tepla je předávací stanice CZT. Příprava TV Ohřev TV je zajištěn stejným zdrojem tepla. Vzduchotechnika Odvětrávání obytných prostor je převážně přirozené okny. Elektrická Objekt je napojen na elektrickou přípojku. Objekt je osvětlen žárovkovými a úspornými svítidly. 5/22

6 3. HODNOCENÍ KONSTRUKCÍ Neprůsvitné obvodové konstrukce Obvodové fasádní čelní panely jsou keramické o tl. 350 mm, tyto panely byly v rámci revitalizace opatřeny KZS s použitím izolantu EPS o tl. 100mm tato konstrukce byla použita také u strojovny výtahu (výlezu na střechu). Boční panely jsou železobetonové sendvičové obsahují polystyren EPS o tl. 80mm. I tyto panely byly v rámci revitalizace opatřeny KZS s použitím izolantu EPS o tl. 100mm. Meziokenní izolační vložky jsou vyzděny z Hebel o tl. 250mm, při vyzdění v roce 2008 byly opatřeny KZS s použitím izolantu EPS o tl. 200mm. Obvodové stěny 1.NP nejsou tepelně izolovány. Vodorovné konstrukce Podlaha nad 1.NP je tvořena stropními panely, izolovány jsou pomocí 30mm polystyrenu EPS. Podhled byl ještě dodatečně izolován pomocí desek EPS o tl. 40mm. Podlaha 1.NP na zemině není tepelně izolována. Strop a střecha Střecha je plochá, dvouplášťová. Nosnou konstrukci tvoří monolitické ŽB panely o tl. 120mm, izolovány byly pomocí polystyrenu XPS o tl. 50mm, nosnou vrstvu pochozí střechy tvoří panely z cihlového betonu o tl. 140mm, na ně byla provedena izolační vrstva z polystyrenu EPS o tl. 140mm. Výplně otvorů Výplně otvorů jsou plastové s izolačním dvojsklem. Součinitel prostupu tepla u oken dosahuje hodnoty Uw=1,2W/m2K.. Stavební konstrukce a výplně otvorů jsou hodnoceny dle ČSN /2011 Tepelná ochrana budov, část 2: Požadavky. U každé konstrukce je započten vliv tepelných mostů. 6/22

7 4. VYHODNOCENÍ PENB Vyhodnocení je provedeno na základě vyhlášky č.78/2013 Sb. Protokol je v příloze Budova je hodnocena celkově jako Úsporná C, celková dodaná je 106 kwh/m 2 r. Energetická náročnost budovy [MWh/rok] 208,4 Třída energetické náročnosti C Slovní vyjádření třídy energetické náročnosti budovy Úsporná Celková dodaná měrná hodnota [kwh/(m 2.rok)] 106 VYHODNOCENÍ VÝSLEDKŮ POSOUZENÍ PODLE ČSN (2011) Název úlohy: Rekapitulace vstupních dat: Objem vytápěných zón budovy V = 5769,3 m 3 Plocha ohraničujících konstrukcí A = 2046,9 m 2 Plocha vytápěné podlahy Ac = 1957,9 m 2 Převažující návrhová vnitřní teplota Өim: 20,0 ºC Návrhová venkovní teplota Өae: -17,0 ºC Podrobný výpis vstupních dat popisujících okrajové podmínky a obalové konstrukce je uveden v protokolu o výpočtu. Průměrný součinitel prostupu tepla budovy (čl. 9.3) Požadavek: Požadovaná hodnota. souč. prostupu tepla Uem,Ref = 0,462 W/m 2 K Výsledky výpočtu: průměrný součinitel prostupu tepla Uem = 0,493 W/m2K U,em >U,em,R... POŽADAVEK NENÍ SPLNĚN. Software Protech Nový Bor, TOB V Brně, dne PŘÍLOHY průkaz energetické náročnosti budovy osvědčení 7/22

8 PROTOKOL PRŮKAZU Účel zpracování průkazu Nová budova Budova užívaná orgánem veřejné moci Prodej budovy nebo její části Pronájem budovy nebo její části Větší změna dokončené budovy Jiná než větší změna dokončené budovy Jiný účel zpracování : Zákonná povinnost Základní informace o hodnocené budově Identifikační údaje budovy Adresa budovy (místo, ulice, popisné číslo, PSČ) : Mládežnická , Strakonice Katastrální území : Strakonice [755915] Parcelní číslo : st Datum uvedení do provozu (nebo předpokládané uvedení do provozu) : Vlastník nebo stavebník : Společenství pro dům čp. 1238, ul. Mládežnická Adresa : Mládežnická 1238, Strakonice, IČ : Telefon : 8/22

9 Typ budovy Rodinný dům Bytový dům Budova pro ubytování a stravování Administrativní budova Budova pro zdravotnictví Budova pro vzdělávání Budova pro sport Budova pro obchodní účely Budova pro kulturu Jiné druhy budovy : Geometrické charakteristiky budovy Parametr jednotky hodnota Objem budovy V (objem částí budovy s upravovaným vnitřním prostředím vymezený [m 3 ] 5 769,3 vnějšími povrchy konstrukcí obálky budovy) Celková plocha obálky A (součet vnějších ploch konstrukcí ohraničujících objem budovy V) [m 2 ] 2 046,9 Objemový faktor tvaru budovy A/V [m 2 /m 3 ] 0,355 Celková energeticky vztažná plocha A c [m 2 ] 1 957,9 Druhy (energonositelé) užívané v budově Hnědé uhlí Černé uhlí Topný olej Propan - butan Kusové dřevo, dřevní štěpka Dřevěné peletky Zemní plyn Elektřina Jiná paliva nebo jiný typ zásobování : Soustava zásobování tepelnou energií (dálkové teplo): podíl OZE: do 50% včetně, nad 50% do 80%, nad 80% Energie okolního prostředí : účel: na vytápění, pro přípravu teplé vody, na výrobu elektrické Druhy dodávané mimo budovu Elektřina Teplo Žádné 9/22

10 Informace o stavebních prvcích a konstrukcích a technických systémech A) stavební prvky a konstrukce a.1) požadavky na součinitel prostupu tepla Konstrukce obálky budovy Plocha A j Vypočtená hodnota U j Součinitel prostupu tepla Referenční hodnota U N,rq,j Splněno Činitel teplotní redukce b j Měrná ztráta prostupem tepla H T,j [m 2 ] [W/(m 2 K)] [W/(m 2 K)] (ano/ne) [-] [W/K] PDL2 Podlaha nad 1.NP 305,2 0,58 0,60 / 0,40-0,73 130,1 PDL3 Podlaha nad vstupy 6,2 0,20 0,60 / 0,40-1,00 1,3 SO1 Panel keramický 350mm + TI 100mm OD2 Okno pl. s iz. dvojsklem 150/160 OD2 Okno pl. s iz. dvojsklem 150/160 DB1 Okno pl. s iz. dvojsklem 150/160 OD1 Okno pl. s iz. dvojsklem 240/160 OD3 Okno pl. s iz. dvojsklem 120/160 OD3 Okno pl. s iz. dvojsklem 120/160 OD4 Okno pl. s iz. dvojsklem 180/160 OD5 Okno pl. s iz. dvojsklem 180/120 SO2 Obvodová stěna-náhrada MIV SO3 Obvodová stěna-panel 290mm+TI 100mm 570,1 0,36 0,30 / 0,25-1,00 204,0 43,2 1,20 1,50 / 1,20-1,00 51,8 28,8 1,20 1,50 / 1,20-1,00 34,6 38,9 1,20 1,50 / 1,20-1,00 46,7 46,1 1,20 1,50 / 1,20-1,00 55,3 23,0 1,20 1,50 / 1,20-1,00 27,6 57,6 1,20 1,50 / 1,20-1,00 69,1 17,3 1,20 1,50 / 1,20-1,00 20,7 13,0 1,20 1,50 / 1,20-1,00 15,6 86,6 0,19 0,30 / 0,25-1,00 16,2 127,8 0,26 0,30 / 0,25-1,00 33,4 SCH1 Střecha plochá 324,4 0,22 0,24 / 0,16-1,00 72,4 DO4 Dveře na střechu 0,9 1,20 1,50 / 1,20-1,00 1,1 OD8 Okno pl. s iz. dvojsklem 90/60 0,5 1,20 1,50 / 1,20-1,00 0,6 SO7 Panel k sous. budově 178,6 2,55 1,05 / 0,70-0,14 63,9 SO7 Panel k sous. budově 178,6 2,55 1,05 / 0,70-0,14 61,7 Tepelné vazby mezi konstrukcemi 2 046,9 0, ,00 102,3 Celkem 2 046, ,5 Poznámka Hodnocení splnění požadavku ve sloupci Splněno je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změny dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c). 10/22

11 a.2) požadavky na průměrný součinitel prostupu tepla Zóna Převažující návrhová vnitřní teplota im,j Objem zóny V j Referenční hodnota průměrného součinitele prostupu tepla zóny U em,r,j [ C] [m 3 ] [W/(m 2 K)] Zóna 1 - Obytné prostory 20, ,3 0,46 Budova Vypočtená hodnota U em (U em = H T /A) Průměrný součinitel prostupu tepla budovy Referenční hodnota U em,r (U em,r = (V i U em,r,j )/V) Splněno [W/(m 2 K)] [W/(m 2 K)] (ano/ne) 0,493 0,462 NE 11/22

12 B) technické systémy b.1.a) vytápění Hodnocená budova / zóna Typ zdroje Energonositel Pokrytí dílčí potřeby na vytápění Jmenovitý tepelný výkon Účinnost výroby zdrojem tepla H,gen nebo COP H,gen Účinnost distribuce na vytápění H,dis Účinnost sdílení na vytápění [-] [-] [%] [kw] [%]/[-] [%] [%] Referenční budova x x x x 80,0 85,0 80,0 Obytné prostory Předávací stanice Soustava CZT do 50% H,em 100,0 0,0 99,0 87,0 88,0 b.1.b) požadavky na účinnost technického systému k vytápění Hodnocená budova / zóna Typ zdroje Účinnost výroby zdrojem tepla H,gen nebo COP H,gen Účinnost výroby referenčního zdroje tepla H,gen,rq nebo COP H,gen Požadavek splněn [-] [%]/[-] [%]/[-] [ano/ne] Obytné prostory Předávací stanice 99,0 80,0 ANO b.5.a) příprava teplé vody (TV) Hodnocená budova / zóna Systém přípravy TV v budově Energonositel Pokrytí dílčí potřeby na přípravu teplé vody Jmenovitý příkon pro ohřev TV Objem zásobníku TV Účinnost zdroje tepla pro přípravu teplé vody W,gen nebo COP W,gen Měrná tepelná ztráta zásobníku teplé vody Q W,st Měrná tepelná ztráta rozvodů teplé vody Q W,dis [-] [-] [%] [kw] [litry] [%]/[-] [Wh/(l den)] [Wh/(m den)] Referenční budova x x x x x Centrální Soustava CZT do 50% 100,0 0,0 0 99,0 0,0 142,4 12/22

13 b.5.b) požadavky na účinnost technického systému k přípravě teplé vody Hodnocená budova / zóna Typ systému k přípravě teplé vody Účinnost zdroje tepla pro přípravu teplé vody W,gen nebo COP W,gen Účinnost referenčního zdroje tepla pro přípravu teplé vody W,gen,rq nebo COP W,gen Požadavek splněn [-] [%]/[-] [%]/[-] [ano/ne] Centrální 99,0 85,0 ANO b.6) osvětlení Hodnocená budova / zóna Typ osvětlovací soustavy Pokrytí dílčí potřeby na osvětlení Celkový elektrický příkon osvětlení budovy Průměrný měrný příkon pro osvětlení vztažený k osvětlenosti zóny p L,lx [-] [%] [kw] [W/(m 2 lx)] Referenční budova x x x 0,05 Obytné prostory Osvětlení 100,0 2,858 0,05 Budova celkem 2,858 13/22

14 Energetická náročnost hodnocené budovy a) seznam uvažovaných zón a dílčí dodané v budově Hodnocená budova zóna Vytápění EP H Chlazení EP C Nucené větrání EP F Příprava teplé vody EP W Osvětlení EP L Výroba z OZE nebo kombinované výroby elektřiny a tepla NV1 NV2 OZE I OZE E Zóna 1 b) dílčí dodané Vytápění Chlazení Větrání Úprava vzduchu Příprava TV Osvětlení Budova Potřeba Vypočtená spotřeba Pomocná Dílčí dodaná Měrná dílčí dodaná ener. na celkovou energeticky vztažnou plochu AE [kwh/rok] [kwh/rok] [kwh/rok] [kwh/rok] [kwh/(m 2 rok)] Hodnocená ,0 Referenční ,2 Hodnocená ,0 Referenční ,0 Hodnocená 0 0 0,0 Referenční 0 0 0,0 Hodnocená 0 0 0,0 Referenční 0 0 0,0 Hodnocená ,4 Referenční ,2 Hodnocená ,1 Referenční ,1 14/22

15 c) výroba umístěná v budově, na budově nebo na pomocných objektech Typ výroby Využitelnost vyrobené Vyrobená Faktor celkové primární Faktor neobnovitelné primární Celková primární Neobnovitelná primární jednotky [kwh/rok] [-] [-] [kwh/rok] [kwh/rok] Kogenerační jednotka EP CHP - teplo Kogenerační jednotka EP CHP - elektřina Fotovoltaické panely EP PV - elektřina Solární termické systémy Q H,sc,sys - teplo Jiné Budova Dodávka mimo budovu Budova Dodávka mimo budovu Budova Dodávka mimo budovu Budova Dodávka mimo budovu Budova Dodávka mimo budovu d) rozdělení dílčích dodaných energií, celkové primární a neobnovitelné primární podle energonositelů Energonositel Dílčí vypočtená spotřeba / Pomocná Faktor celkové primární Faktor neobnovitelné primární Celková primární Neobnovitelná primární [kwh/rok] [-] [-] [kwh/rok] [kwh/rok] Elektřina ze sítě ,2 3, Soustava CZT do 50% ,1 1, Celkem x x /22

16 e) požadavek na celkovou dodanou energii (6) Referenční budova ,3 [kwh/rok] (7) Hodnocená budova ,4 (8) Referenční budova [kwh/(m 2 rok)] 142,9 (9) Hodnocená budova 106,5 Splněno (ano/ne) ANO f) požadavek na neobnovitelnou primární energii (10) Referenční budova ,8 [kwh/rok] (11) Hodnocená budova ,6 (12) Referenční budova [kwh/(m 2 rok)] 167,3 (13) Hodnocená budova 115,9 Splněno (ano/ne) ANO g) primární hodnocené budovy (14) Celková primární [kwh/rok] ,7 (15) Obnovitelná primární [kwh/rok] ,1 (16) Využití obnovitelných zdrojů z hlediska primární [%] 8,8 16/22

17 Analýza technické, ekonomické a ekologické proveditelnosti alternativních systémů dodávek u nových budov a u větší změny dokončených budov Alternativní systémy Technická proveditelnost Ekonomická proveditelnost Ekologická proveditelnost Doporučení k realizaci a zdůvodnění Datum vypracování analýzy Zpracovatel analýzy Místní systémy dodávky využívající energii z OZE Posouzení proveditelnosti Kombinovaná výroba elektřiny a tepla Soustava zásobování tepelnou energií Tepelné čerpadlo Ne Ne Ne Ne Ne Ne Ne Ne Ne Ne Ne Ne Žádný z uvedených systémů alterativních dodávek se nejeví jako vhodný a reaálně proveditelný Ing. Jaroslav Lolek Energetický posudek povinnost vypracovat energetický posudek Ne energetický posudek je součástí analýzy datum vypracování energetického posudku zpracovatel energetického posudku Ne Doporučená technicky a ekonomicky vhodná opatření pro snížení energetické náročnosti budovy Opatření Stavební prvky a konstrukce budovy Posouzení vhodnosti opatření Technické systémy budovy Obsluha a provoz systémů budovy Ostatní Technická vhodnost Ano Ne Ne Ne Funkční vhodnost Ano Ne Ne Ne Ekonomická vhodnost Doporučení k realizaci a zdůvodnění Ne Ne Ne Ne Vzhledem k rozsáhlé revitalizaci, kterou objekt prošel v roce 2008 kdy byly vyměněny výplně otvorů, proveden kontaktní zateplovací systém fasád a zatepleno střešní souvrství se nejeví jako vhodné provádět jakékoli úpravy na těchto konstrukcích. S ohledem na výše uvedené skutečnosti by bylo možno v rámci stavebních úprav vedoucím k úsporám energií možno pouze provést zateplení podlahy nad nevytápěným 1.NP. To by bylo porovedeno pomocí desek z minerální vlny o tl. 100mm, pod tepelnou izolací by byl zbudován podhled z desek SDK. Vzhledem k již realizovaným úpravám na obvodových konstrukcích má však toto opatření pouze zanedbatelný význam. 17/22

18 Opatření Datum vypracování doporučených opatření Zpracovatel analýzy Stavební prvky a konstrukce budovy Posouzení vhodnosti opatření Technické systémy budovy Ing. Jaroslav Lolek Obsluha a provoz systémů budovy Energetický posudek energetický posudek je součástí analýzy Ano / Ne datum vypracování energetického posudku zpracovatel energetického posudku Ostatní 18/22

19 Stavební prvky a konstrukce budovy: Popis opatření Předpokládaná dodaná Předpokládaná úspora celkové dodané Předpokládaná úspora celkové neobnovitelné primární [MWh/rok] [kwh/rok] [kwh/rok] Provedení zateplení podlahy nad 1.NP Technické systémy budovy: vytápění chlazení větrání úprava vlhkosti vzduchu příprava teplé vody osvětlení Obsluha a provoz systémů budovy: Ostatní /22

20 Závěrečné hodnocení energetického specialisty Nová budova nebo budova s téměř nulovou spotřebou Splňuje požadavek podle 6 odst.1 Třída energetické náročnosti budovy pro celkovou dodanou energii Větší změna dokončené budovy nebo jiná změna dokončené budovy Splňuje požadavek podle 6 odst.2 písm. a) Splňuje požadavek podle 6 odst.2 písm. b) Splňuje požadavek podle 6 odst.2 písm. c) Plnění požadavků na energetickou náročnost budovy se nevyžaduje Třída energetické náročnosti budovy pro celkovou dodanou energii Budova užívaná orgánem veřejné moci Třída energetické náročnosti budovy pro celkovou dodanou energii Prodej nebo pronájem budovy nebo její části Třída energetické náročnosti budovy pro celkovou dodanou energii Jiný účel zpracování průkazu Třída energetické náročnosti budovy pro celkovou dodanou energii C Identifikační údaje energetického specialisty, který zpracoval průkaz Jméno a příjmení Číslo oprávnění MPO 1268 Podpis energetického specialisty Ing. Jaroslav Lolek Datum vypracování průkazu Datum vypracování průkazu /22
