1 návod k obsluze kamery SJ5000 PLUS

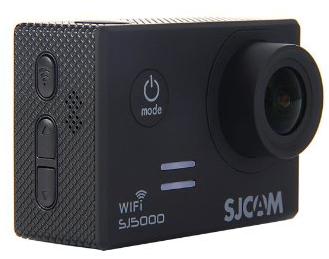

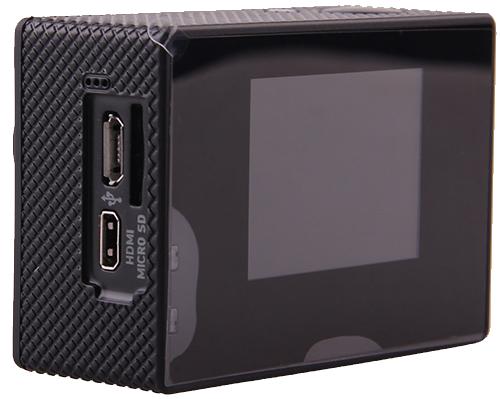

2 SJCAM SJ5000+ tlačítko OK / zapnutí a vypnutí nahrávání zapnutí a vypnutí kamery / přepínač módů tlačítko WiFi čočka tlačítka listování reproduktor zdířka pro mikrosd kartu mikrousb (napájení) LCD displej mikrohdmi (TV out) mikrofon 1

3 PARAMETRY Výrobce: Displej: Čočka: Procesor: Paměť: Max. rozlišení videonahrávky: Další rozlišení 1: Další rozlišení 2: Další rozlišení 3: Výstupní formát videa: Kompresní formát videa: Max. rozlišení fotografií: Režimy focení: Výstupní formát fotografií: Frekvence optického zdroje: Digitální zoom: Výstup: USB port: Napájení: Výdrž baterie: Kapacita akumulátoru: Doba nabíjení: Možnost nahrávání videa při nabíjení: Rozměry kamery: Rozměry vodotěsného krytu: Hmotnost: Jazyky menu: SJCAM LCD 1,5" matrix TFT 170 A+ HD širokoúhlá čočka Ambarella A7LS75 Micro SD (max. 32 GB, není součástí balení) Full HD 1080P (1920*1080 ) 60/30FPS HD 720P (1280*720) 120/6030FPS VGA (848*480) 60FPS QVGA (640*480) 60FPS MP4 H megapixelů (4608 x 3456) 1 snímek / časovač / sekvenční focení (burst rare) JPEG 50 Hz / 60Hz 4x HDMI USB 2.0 5V 1A 70min (při maximální kvalitě nahrávání) 900 mah 3,5 hodiny ANO 5,9 x 4,1 x 2,9 cm 7,9 x 6,5 x 2,1 cm 44g (bez baterie) 58g (s baterií) angličtina, němčina, francouzština, španělština, italština 2

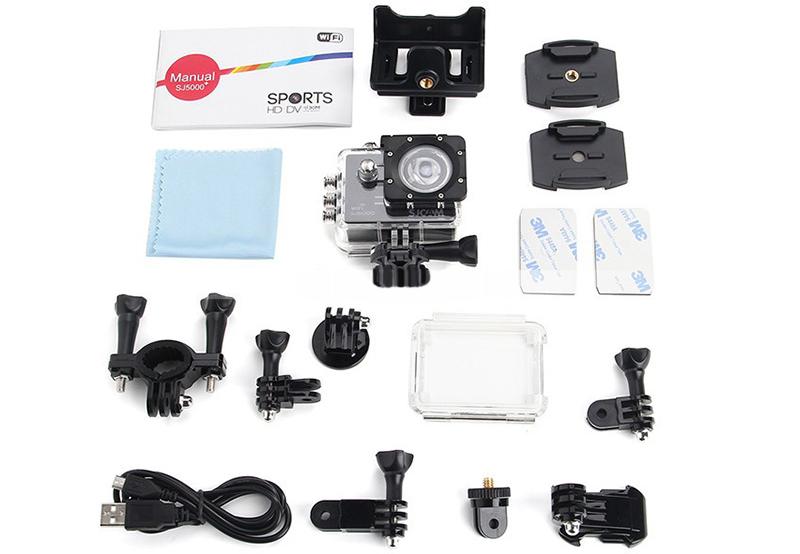

4 OBSAH BALENÍ 1. vodotěsný obal (připojitelný k dalšímu příslušenství) 2. náhradní dvířka s průduchy (kvůli lepšímu sbírání zvuku) 3. nabíjecí kabel 4. úchyt na řidítka 5. úchyt na pásek 6. otevřený držák (připojitelný k dalšímu příslušenství) 7. baterie 8. sada úchytů pro připojení obalu a držáku k dalšímu příslušenství 9. dva nalepovací úchyty (například na helmu) 10. dvě náhradní samolepky 3M (Součástí balení není mikrosd karta) 3

5 VÝBĚR MIKROSD KARTY Vyberte si značkovou mikrosd kartu s rychlým zápisem (optimálně class 10) a před použitím jí naformátujte na počítači. U neznačkových karet není zaručeno správné fungování. MikroSD kartu do kamery vložíte z jejího boku a zacvaknete ji dovnitř. Ven ji vyndáte vycvaknutím. Kamera bez mikrosd karty nebude natáčet ani pořizovat fotografie. BATERIE Pro vložení či vyjmutí baterie odtlačte na spodní straně kamery pojistku a vyjměte kryt. Baterie se do kamery vkládá tak, aby vně zůstalo poutko pro snadnější vyjmutí. Baterii do kamery vkládejte tak, aby k sobě seděly konektory v baterii a v kameře. Dobíjení baterie je možné buď připojením kamery pomocí mikrousb konektoru k počítači nebo k síťovému adaptéru. Během dobíjení je možné nahrávat. Zcela vybitá baterie se nabije cca za 3,5 hod. ZAPNUTÍ/VYPNUTÍ KAMERY Kameru zapnete/vypnete dlouhým stiskem tlačítka na přední straně kamery. PŘEPÍNÁNÍ MÓDU KAMERY Jednotlivé módy kamery přepnete pomocí krátkého stisku tlačítka na přední straně kamery (stejné tlačítko používáte dlouhým stiskem pro jeji vypnutí/zapnutí). Kamera SJ5000 PLUS má 5 módů, které jsou popsány níže. 1. MÓD - NAHRÁVÁNÍ Nahrávání spustíte a ukončíte stiskem tlačítka na horní straně kamery. Během nahrávání bliká ledkový indikátor na přední straně kamery. Z boku kamery jsou tlačítka se šipkami, která slouží jako zoom. 4

6 2. MÓD POŘIZOVÁNÍ FOTOGRAFIÍ Fotografii pořídíte stiskem tlačítka OK na horní straně kamery. Z boku kamery jsou tlačítka se šipkami, která slouží jako zoom. 3. a 4. MÓD PROHLÍŽENÍ VIDEÍ, FOTOGRAFIÍ V těchto módech si můžete spustit natočená videa a prohlédnout fotografie. V pravém horním rohu je uvedeno rozlišením, ve kterém byly nahrávky a fotografie pořízeny (např. 1080FHD, 720P u videa a 4032x3024 u fotografie). Mezi jednotlivými soubory listujete pomocí tlačítek z boku kamery. Pro přehrání natočeného videa stiskněte tlačítko OK na horní straně kamery. Stejným tlačítkem video také pozastavujete. Poté můžete video stejným tlačítkem znovu spustit nebo přepnout pomocí postraních tlačítek na jiný soubor. Při přehrávání můžete stiskem postranních tlačítek zvolit zrychlený mód: 2x/4x/8x (dolním tlačítkem směrem dopředu, prostředním tlačítkem směrem zpět) 5. MÓD NASTAVENÍ V módu nastavení se pohybujete pomocí tlačítek z boku kamery a potvrzujete tlačítkem OK (na horní straně kamery). Jednotlivé body nastavení jsou popsány níže: 1920x FPSP nastavení rozlišení pro záznam videa 16M (4608x3456) nastavení rozlišení pro pořizování fotografií Quality nastavení kvality záznamu videa - defaultně nastaveno na S.Fine (super vysoká) můžete přepnout do Fine (vysoká) nebo Normal (běžná) Self timer - samospoušť s odpočítíváním za: 3, 5, 10, 30 či 60s Burst Rate - sekvenční focení (3/5/10 snímků za 1s nebo 10 snímků za 2s) Auto Shoot automatické pořizování fotografií v intervalu 3, 5, 10, 30 či 60s Time lapse časosběr (rychlost: 1 snímek do videonahrávky za 1, 2, 5, 10, 30 či 60s - 1s videa = 30 snímků) 5

7 Dual streams záznam do kamery v plném rozlišení a stream přes WiFi do mobilního zařízení v menším rozlišení Loop record při zapnutí se nahrávka bude automaticky rozdělovat do stejně dlouhých sekvencí (lze nastavit konkrétní délku) a při zaplnění mikrosd karty se automaticky začnou přepisovat nejstarší nahrávky. Vhodná funknce při použítí kamery v autě Detection - automatické spuštění nahrávání při detekci pohybu (lze nastavit i intenzitu pohybu, který nahrávání spustí - low - nízká, medium - střední, high - vysoká Digital zoom vypnutí nebo zapnutí možnosti digitálního zoomu (přiblížení) Status LED vypnutí a zapnutí LED indikace, módy: 1= indikace pouze zapnuté a vypnuté kamera (LED nahoře), 2= 1 + LED indikace nahrávání (blikáním) ze předu kamery, 3= 2 + LED indikace nahrávání (bliká) ze zadu kamery WiFi LED vypnutí a zapnutí LED indikace WiFi (ze předu kamery) OSD vypnutí nebo zapnutí zobrazování údajů na displeji kamery Cardv - automatický režim záznamu kamery pro použití v autě - při nastartování)se kamera automatický zapne a spustí nahrávání, při vypnutí motoru se vypne Delay Off - funguje při zapnuté funkci Cardv - kamera se vypne o navolený čas déle než auto TV out zapnutí / vypnutí HDMI výstupu pro televizi TV Mode nastavení normy obrazu pro HDMI výstup - PAL (doporučeno pro ČR) / NTSC Rotate otočení snímaného obrazu o 180 Mic_Volume vypnutí nebo nastaveni citlivosti mikrofonu Date Stamp vypnutí (Off) nebo zapnutí (On) zobrazování datumu v nahrávce Language jazykové nastavení YYYY/MM/DD HH:MM nastavení datumu a času Date_Format nastavení formátu datumu a času Screen_Off - nastavení spořiče LCD displeje (aktivace spořiče vždy dle navoleného času) Auto Shutdown nastavení vypnutí neaktivní kamery dle navoleného času Light Freq frekvence videa: 50Hz (doporučeno pro Evropu) nebo 60Hz 6

8 Meter nastavení způsobu zaměření detekce phybu pro automatický režim nahrávání (Detection) ISO citlivost na světlo doporučujeme ponechat na Auto AWB nastavení vyvážení bíle, defaultně nastaveno na Auto (doporučeno). Další možnosti: Daylight (denní světlo) či Incandt (interiér) EV expozice je doba osvitu obrazového čipu v závislosti na světelných podmínkách a dalších nastaveních, doporučujeme ponechat na +0.0 Buzzer vypnutí (Off) nebo zapnutí (On) zvuku tlačítek WiFi zapnutí nebo vypnutí WiFi Format zformátuje Micro SD kartu Default Setting vrátí kameru do základního nastavení Version informace o verzi firmware v kameře 7

9 PŘIPOJENÍ KAMERY K TELEFONU POMOCÍ WIFI Nejprve si do Vašeho telefonu (zdarma) stáhněte SJCAM aplikaci: - Google Play (pro Android): SJCAM HD - AppStore (pro ios): SJ Versatile Cameras Aplikaci zatím neotvírejte a následujte další postup: 1. Zmáčkněte z boku kamery horní tlačítko, čímž aktivujete v kameře WiFi. 2. Otevřete nastavení ve ve Vašem telefonu a připojte se k WiFi síti Vaší kamery (název i heslo je zobrazeno na LCD dispeleji kamery, obojí si můžete změnit v nastevení kamery). 3. Až se k síti připojíte, můžete již otevřít aplikaci a začít kameru ve Vašem telefonu ovládat. APLIKACE V MOBILNÍ ZAŘÍZENÍ (Android / ios) Po spuštění aplikace klikněte na CONNECT YOUR CAMERA, aplikace se ke kameře připojí a otevře se do módu nahrávání videa. Pozn.: Plynulost aplikace závisí na Vašem telefonu, jeho paměti, vytíženosti apod. Pro správné fungování aplikace ji nepřehlcujte povely a vždy vyčkejte až se vše načte (během používání aplikace se mnohdy přenáší velké množství dat, které potřebují čas na přenos). Pokud aplikace zamrzne, restartujte ji a znovu spusťte. - IKONA VLEVO - umožňuje prohlížení fotografií a videí, jejich stažení do telefonu a mazání. - IKONA UPROSTŘED - zapíná/vypíná nahrávání, spouští fotografování a přehrávání pořízených videí IKONA ZPRAVA - umožňuje přepínání mezi módy a) nahrávání videa, b) pořizivání fotografií, c) videolapse (časosběr), d) sekvenčním focením IKONA ZPRAVA - umožňuje nastavení kamery v telefonu. návod SJCAM SJ4000 WiFi 8

10 9
