Kompletní program CONCEPT TOPENÍ

Transkript

1 Kompletní program CONCEPT TOPENÍ

2 Jsme jediným, exkluzivním dovozcem a prodejcem sortimentu CONCEPT v České republice a na Slovensku. Pod označením CONCEPT najdete v naší nabídce produkty, jež pro vás vybírá náš tým obchodní a technické podpory ve spolupráci s celoevropským sdružením odborných velkoobchodů EDT. CONCEPT Značka pro odborné montážní firmy CONCEPT jsou vysoce kvalitní výrobky z oblasti koupelnového vybavení i topenářské techniky od předních světových producentů (například COMAP, EMCO, GEBERIT, HANSA, HONEYWELL, HÜPPE, IDEAL STANDARD, OVENTROP, TESA, VITRA, ZEHNDER a další), které se vyznačují výborným poměrem cena/kvalita. Produkty CONCEPT jsou plně dostupné na všech našich pobočkách. 2 Kompletní program CONCEPT TOPENÍ

3 OBSAH Desková otopná tělesa Regulace pro otopná tělesa Systém pro rozvody vody a topení 4 10 Technika podlahového vytápění Solární systémy Kompletní program CONCEPT TOPENÍ 3

4 DESKOVÁ OTOPNÁ TĚLESA 4 Kompletní program CONCEPT TOPENÍ

5 Vysoký výkon pro vaše pohodlí Desková otopná tělesa jsou lidmi vnímána jako všechna stejná. Tento pohled bychom chtěli změnit s deskovými otopnými tělesy, která vám nabízíme pod značkou Concept. Jedná se o otopná tělesa s vysokým tepelným výkonem a dokonalou povrchovou úpravou. Tělesa nemají žádné ostré hrany ani rohy a z tohoto důvodu jsou vhodná také pro školy, školky nebo dětské pokoje, což bylo prokázáno testem institutu LGA Nürnberg v Německu. Kvalita těles je zaručena výrobou v EU dle normy DIN 442 a ISO 9001 a je podložena i desetiletou zárukou. Otopná tělesa jsou dodávána v provedení KL těleso bez termostatického ventilu s navařenými úchyty nebo VK těleso s termostatickým ventilem bez úchytů. Těleso typu VK je tedy možné použít pro pravé nebo levé připojení pouze jeho otočením (neplatí pro typ VK 10 a 11). Tělesa jsou dodávána v široké škále rozměrů a výkonů v typech 10, 11, 21, 22, 33. Součástí balení těles jsou konzole s upevněním, odvzdušňovací ventil a zaslepovací zátky dostáváte tedy kompletní balení bez nutnosti dokupovat další komponenty. Vlastní těleso je pro přepravu chráněno na všech stranách kartonovým obalem a ochrannou fólií. Věříme, že otopná desková tělesa Concept vám přinesou tu pravou tepelnou pohodu a budete s nimi spokojeni jak po technické, tak po estetické stránce. TECHNICKÁ DATA Materiál Vysoce kvalitní ocelový plech válcovaný za studena. Pouze od evropských dodavatelů. Bezpečnost Maximální provozní přetlak 10 bar. Testovací přetlak 13 bar. Maximální provozní teplota 110 C. Záruka Na tělesa je poskytována záruka v délce 10 let. Rozměry Výšky těles 300, 400, 500, 600 a 900 mm. Délky těles 400 až mm. Připojení Typ VK 2 G ¾ vnější závit s roztečí 50 mm, integrovaný termostatický ventil M 30 1,5 mm, Typ KL 4 G ½ vnitřní závit. Povrchová úprava Je realizována ve třech krocích: krok 1: povrch ocelového plechu je nejprve odmaštěn a nafosfátován pro zvýšení životnosti a odolnosti tělesa proti korozi. krok 2: nanesení základního laku metodou kataforézního máčení, kdy dojde k nanesení vrstvy o konstantní tloušťce na celý povrch tělesa a jeho následným vypálením v peci. krok 3: nanesení finální vrstvy laku metodou práškového lakování epoxidovou barvou a jejího následného vytvrzení v peci pro dokonale hladký povrch s dlouhou životností a barevnou stálostí. Schéma typ KL Schéma typ VK M 30 1,5 mm integrovaný termostatický ventil 2 - odvzdušňovací ventil 3 zaslepovací zátka 4 vstup a výstup topné vody 50 mm Kompletní program CONCEPT TOPENÍ 5

6 Desková otopná tělesa CONCEPT KL TEPELNÝ VÝKON Q [W] PRO TEPLONOSNOU LÁTKU VODA PODLE EN C KL 10 KL 11 KL 21 Délka tělesa (mm) t1/t2 ( C) cena Kč Výška tělesa (mm) Výška tělesa (mm) Výška tělesa (mm) / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / Kompletní program CONCEPT TOPENÍ

7 Desková otopná tělesa CONCEPT KL TEPELNÝ VÝKON Q [W] PRO TEPLONOSNOU LÁTKU VODA PODLE EN 442 CONCEPT KL 20 C KL 22 KL Délka tělesa (mm) t1/t2 ( C) cena Kč Výška tělesa (mm) Výška tělesa (mm) / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / KONZOLE GB Pos. A Pos. A - 58 mm Pos. B - 66 mm Pos. A - 75 mm Pos. B - 83 mm X Pos. B UPEVNĚNÍ TYP 11 TYP PŘIPOJENÍ KONZOLE D Pos. A - 66 mm Pos. B - 75 mm Pos. A - 75 mm Pos. B - 83 mm CONCEPT KL Typ KL 11, 21, 22, 33 = GB konzole Typ KL 10 = D30 konzole CONCEPT KL Typ KL 10, 11, 21, 22, 33 Pravé nebo levé boční 4 vnitřní závit G ½ TYP 33 TYP 21 TYP 10 Kompletní program CONCEPT TOPENÍ 7

8 Desková otopná tělesa CONCEPT VK Integrovaný termostatický ventil TEPELNÝ VÝKON Q [W] PRO TEPLONOSNOU LÁTKU VODA PODLE EN C VK 10 VK 11 VK 21 Délka tělesa (mm) t1/t2 ( C) cena Kč Výška tělesa (mm) Výška tělesa (mm) Výška tělesa (mm) / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / Kompletní program CONCEPT TOPENÍ

9 Desková otopná tělesa CONCEPT VK Integrovaný termostatický ventil TEPELNÝ VÝKON Q [W] PRO TEPLONOSNOU LÁTKU VODA PODLE EN 442 CONCEPT KL VK 20 C VK 22 VK Délka tělesa (mm) t1/t2 ( C) cena Kč Výška tělesa (mm) Výška tělesa (mm) / / / / / / / / / / KONZOLE F7VEASY UPEVNĚNÍ KONZOLE D / / / / / / / / / / / / / / / / / / TYP TYP TYP 33 TYP 21 TYP 10 90/ / / / CONCEPT VK Typ VK 21, 22, 33 = F7VEasy Konzole Typ VK 11 = GB Konzole Typ VK 10 = D30 konzole PŘIPOJENÍ CONCEPT VK Typ VK 21, 22, 33* Pravé nebo levé spodní 2 G ¾ vnější závit, Euroconus *) CONCEPT VK Typ 10, 11 pouze pravé spodní připojení Kompletní program CONCEPT TOPENÍ 9

10 REGULACE PRO OTOPNÁ TĚLESA regulační šroubení termostatické ventily termostatické hlavice 10 Kompletní program CONCEPT TOPENÍ

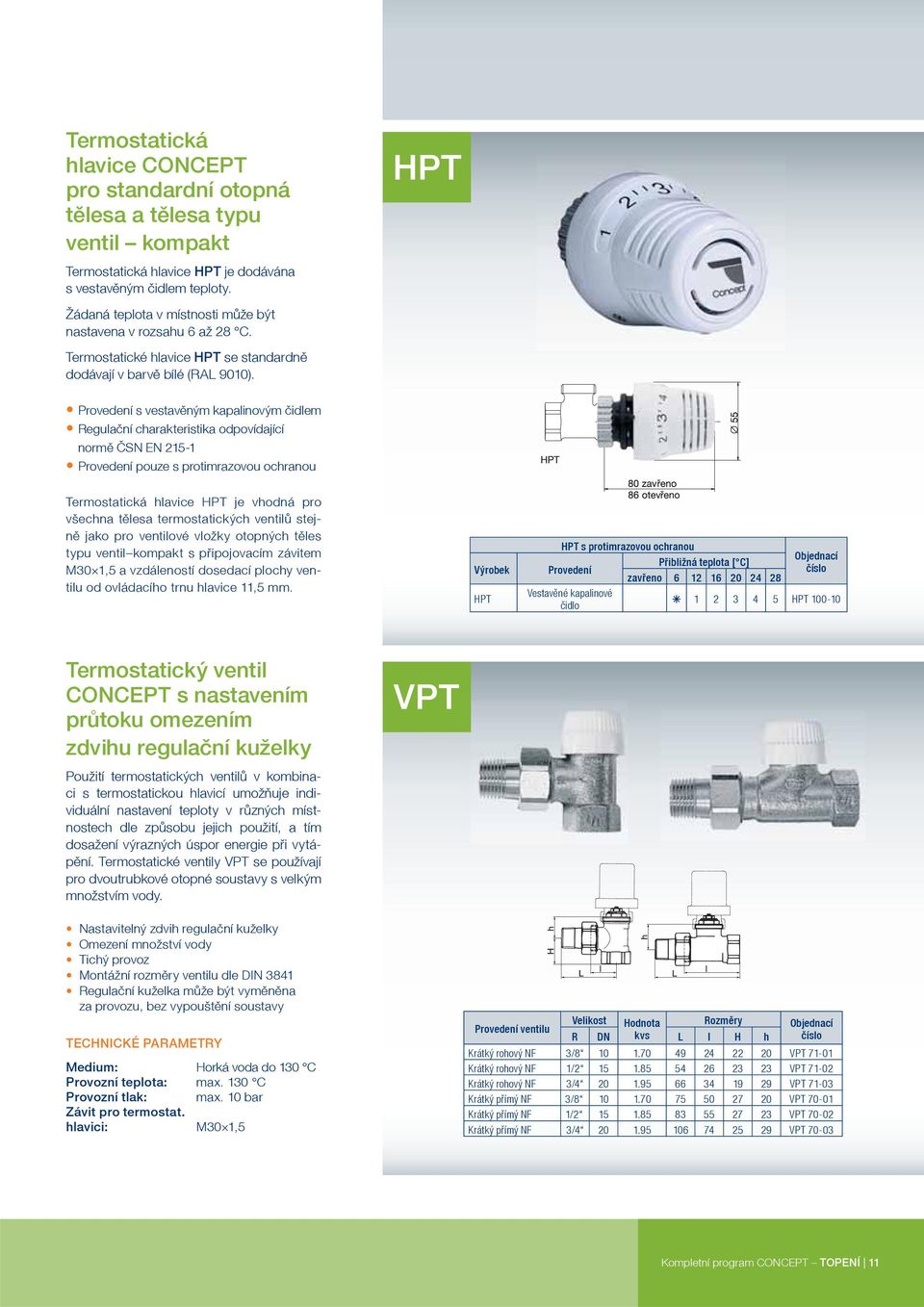

11 Termostatická hlavice CONCEPT pro standardní otopná tělesa a tělesa typu ventil kompakt Termostatická hlavice HPT je dodávána s vestavěným čidlem teploty. Žádaná teplota v místnosti může být nastavena v rozsahu 6 až 28 C. Termostatické hlavice HPT se standardně dodávají v barvě bílé (RAL 9010). HPT Provedení s vestavěným kapalinovým čidlem Regulační charakteristika odpovídající normě ČSN EN Provedení pouze s protimrazovou ochranou Termostatická hlavice HPT je vhodná pro všechna tělesa termostatických ventilů stejně jako pro ventilové vložky otopných těles typu ventil kompakt s připojovacím závitem M30 1,5 a vzdáleností dosedací plochy ventilu od ovládacího trnu hlavice 11,5 mm. Výrobek HPT HPT s protimrazovou ochranou Objednací Přibližná teplota [ C] Provedení číslo zavřeno Vestavěné kapalinové HPT čidlo Termostatický ventil CONCEPT s nastavením průtoku omezením zdvihu regulační kuželky Použití termostatických ventilů v kombinaci s termostatickou hlavicí umožňuje individuální nastavení teploty v různých místnostech dle způsobu jejich použití, a tím dosažení výrazných úspor energie při vytápění. Termostatické ventily VPT se používají pro dvoutrubkové otopné soustavy s velkým množstvím vody. VPT Nastavitelný zdvih regulační kuželky Omezení množství vody Tichý provoz Montážní rozměry ventilu dle DIN 3841 Regulační kuželka může být vyměněna za provozu, bez vypouštění soustavy TECHNICKÉ PARAMETRY Medium: Horká voda do 130 C Provozní teplota: max. 130 C Provozní tlak: max. 10 bar Závit pro termostat. hlavici: M30 1,5 Provedení ventilu Velikost Hodnota Rozměry R DN kvs L I H h Objednací číslo Krátký rohový NF 3/ VPT Krátký rohový NF 1/ VPT Krátký rohový NF 3/ VPT Krátký přímý NF 3/ VPT Krátký přímý NF 1/ VPT Krátký přímý NF 3/ VPT Kompletní program CONCEPT TOPENÍ 11

12 1) 2) SPT Regulační a uzavírací šroubení CONCEPT s možností vypouštění pro otopná tělesa typu klasik Používají se pro dvoutrubkové nebo jednotrubkové soustavy k regulaci nebo uzavírání průtoku topné vody otopnými tělesy. Jednotlivá tělesa mohou být pomocí speciálního adaptéru vypouštěna nebo napouštěna za provozu soustavy. Přednastavení průtoku pomocí regulační kuželky za provozu soustavy Šroubení může být protékáno oběma směry Jako příslušenství lze objednat vypouštěcí adaptér 1) Objednací 2) DN Připojení L 3 L 4 L 5 H číslo 10 R 3/ SPT R 1/ SPT R 3/ SPT DN Připojení L 1 L 2 H Objednací číslo 10 R 3/ SPT R 1/ SPT R 3/ SPT TECHNICKÉ PARAMETRY Médium: Voda Pracovní teplota: max. 110 C Pracovní tlak: max. 10 bar Hodnota kvs: provedení rohové 1,70 provedení přímé 1,45 SHPT Doporučené příslušenství svěrné šroubení pro Cu trubku Uzavírací šroubení CONCEPT pro otopná tělesa typu ventil kompakt CONCEPT SHPT jsou uzavírací šroubení pro otopná tělesa typu ventil kompakt s roztečí připojovacího potrubí 50 mm. Používají se pro dvoutrubkové soustavy k uzavírání průtoku topné vody jednotlivými otopnými tělesy. Robustní mosazné těleso Připojení k potrubí pomocí vnějšího závitu 3/4 vhodné pro měděné, přesné ocelové, plastové a vícevrstvé trubky Připojení k otopným tělesům s vnitřním 1/2 závitem, nebo 3/4 EK (po vyšroubování vsuvek) Provedení Připojení k potrubí Připojení k otopnému tělesu Světlost DN Hodnota K VS Objednací číslo Rohové 3/4 1/2 vnitřní 15 0,75 SHPT Rohové 3/4 1/2 vnitřní 15 0,72 SHPT Provedení A B C Objednací číslo Přechodka 3/4 Eurokonus s gumou pro Cu trubku, 3/4 EK 15 mm 3/4 15,2 mm 15 mm Přechodka 3/4 Eurokonus s gumou pro Cu trubku, 3/4 EK 18 mm 3/4 16,2 mm 16 mm TECHNICKÉ PARAMETRY Médium: Voda Hodnoty ph 8 až 9,5 Pracovní teplota: max. 110 C Pracovní tlak: max. 10 bar Hodnota kvs: provedení rohové 1,70 provedení přímé 1,45 12 Kompletní program CONCEPT TOPENÍ

13 Termostatická hlavice Uni SH CONCEPT 200 Termostatická hlavice Uni SH je dodávána s vestavěným čidlem teploty, díky kterému se pokojová teplota snadno reguluje. Nové, tenké provedení hlavice v sobě kombinuje atraktivní design s výbornými funkcemi. Žádaná teplota v místnosti může být nastavena v rozsahu 7 28 C (pomůcka pro nastavení pro zrakově postižené). Termostatická hlavice Uni SH se dodává v barevném provedení: chrom, bílá chrom, antracit chrom. Provedení s vestavěným kapalinovým čidlem Hmatová pomůcka pro nastavení pro zrakově postižené Vyměnitelný vrchní kroužek SH-Cap bílá, chrom, antracit 38,3 (S krytem: 42) 6 kt. SW ± 2 M 30 x 1.5 Termostatická hlavice Uni SH Obj. č Kompletní program CONCEPT TOPENÍ 13

14 Multiblock T Připojovací armatury Multiblock T pro regulaci, uzavírání, vypouštění a napouštění. Osová rozteč potrubí 50 mm. Provozní teplota ts: C (krátkodobě 130 C) Max. provozní tlak ps: 10 bar (PN 10) Max. regulačně technický diferenční tlak: 200 mbar Těleso z mosazi poniklované, vřeteno z nerezavějící oceli se zdvojeným těsnicím O-kroužkem. Jednotrubkové a dvoutrubkové soustavy ústředního vytápění, max. provozní tlak 10 bar (PN 10), provozní teplota C nezávisle na druhu vytápění. Provozní médium má odpovídat všeobecnému stavu technického vědění (např. VDI 2035 Zabránění škodám v teplovodních soustavách). Diferenční tlak nad armaturou nesmí v žádném případě překročit 200 mbar, aby se předešlo průtokovému hluku. Kryt armatury z plastu, bílý, antracitový, chromovaný nebo z ušlechtilé oceli OV 2 FUNKCE: Připojovací armatury Multiblock T jsou ve spojení s termostat. hlavicemi proporcionální regulátory pracující bez pomocné energie. Regulují prostorovou teplotu změnou průtoku otopného média. Vypouštění otopného tělesa se provádí uzavíracím a vypouštěcím šroubem ve spojení s vypouštěcím a napouštěcím nástrojem. Obj. č POUŽITÍ: pro regulaci pro uzavírání pro vypouštění pro napouštění možnost přednastavení průtoku OV 2 Obj. č Připojení přívodu a zpátečky je libovolné, tzn. že přívod a zpátečka mohou být připojeny také zaměněné. 14 Kompletní program CONCEPT TOPENÍ

15 Multiblock T v kombinaci s termostatickou hlavicí Uni SH Pro připojení na radiátory a koupelnová tělesa (se středovým připojením) nabízí CONCEPT kombinaci termostatické hlavice Uni SH a připojovací armatury Multiblock T. S použitím designové krytky tak získáte opticky a technicky vyvážené řešení. Tvarově pěkné designové krytky termostatické hlavice a připojovací armatury v barvě bílé, chromové nebo v provedení z ušlechtilé oceli, dotvářejí harmonický přechod k otopnému tělesu. Výhody použití: opticky uzavřená a elegantní kombinace armatur pro koupelnová otopná tělesa a radiátory díky designovým krytkám jsou armatury vzájemně barevně sladěny designové krytky pro Multiblock T v rohovém a přímém provedení materiál se snadno udržuje není třeba mít na zřeteli polohu přívodu a zpátečky 38,3 (S krytem: 42) 6 kt. SW ± 2 M 30 x 1.5 Termostatická hlavice Uni SH UNI SH multiblok přímý UNI SH multiblok rohový Kompletní program CONCEPT TOPENÍ 15

16 Systém pro rozvody vody topení 16 Kompletní program CONCEPT TOPENÍ

17 Ucelený systém pro rozvody vody, topení a dopojení radiátorů Základní charakteristiky Systém pro rozvody vody a topení je uceleným systémem, který umožňuje realizovat rozvody jak z vícevrstvých trubek Al/PE-Xc, tak i z trubek ze síťovaného polyethylenu PEXc. Trubky jsou spojovány pomocí tvarovek SUDOPress Visu- Control. Ke kompletnímu rozvodu pochopitelně patří i rozvaděče a dále pak armatury. Všechny tyto prvky jsou v nabídce CONCEPT. Z toho plynou následující výhody: vzájemná kompatibilita všech prvků a garance spojů jedna technika spojování = jedno nářadí Centrální postup Výhodou centrální rozvodu je: minimalizace potřeby tvarovek, a tím i minimalizace spojů velmi rychlá a jednoduchá montáž pro topení nezávislost jednotlivých okruhů rychlý náběh všech otopných těles a jejich nezávislost pro vodu možnost uzavírání jednotlivých větví v případě oprav (např. výměna těsnění baterií) Centrální rozvod topení Centrální rozvod vody Kompletní program CONCEPT TOPENÍ 17

18 Manipulace, skladování a pracovní postupy pro trubky Při práci s trubkami doporučujeme dodržovat níže uvedené podmínky. Pouze dodržování těchto podmínek, a dále také obecně platných technických předpisů a norem, vytváří předpoklad k bezproblémové instalaci. Dodržování níže uvedených pravidel je rovněž nutné pro získání záruky. Skladovací podmínky Trubku skladujeme v kartonech či tubusech, ve kterých je dodávána, a vždy v krytých prostorách, abychom zabránili dlouhodobému působení slunečního záření. Konce trubky jsou chráněny záslepkami, které odstraňujeme až těsně před montáží, a tak zabráníme vniknutí cizích těles a nečistot do trubky. 110 C Maximální přípustná teplota na povrchu trubky Trubka nesmí v žádném případě přijít do styku s otevřeným plamenem. Maximální povrchová teplota, kterou trubka snese bez poškození, je 110 C. S ohledem na tuto teplotu musíme dát pozor i na zdroje sálavého tepla. Dělení trubky K dělení trubky nikdy nepoužíváme pilu, ale vždy nůžky nebo řezáky. Vždy dbáme na kolmost řezu. Kalibrace trubky Uříznutím trubky dojde k mírné deformaci jejího konce. Aby bylo možné do trubky bez problému zasunout tělo tvarovky či svorného šroubení, a aby nedošlo k poškození těsnicích O-kroužků na tvarovce, je trubku bezpodmínečně nutné kalibrovat za použití kalibrovacího nástroje. Použití chrániček Ve všech místech, kde trubka prochází dilatačními pásy, kde vychází ze zdi nebo z podlahy, nebo kde prochází dveřními průchody, a není-li použita izolace, je nutné trubku chránit pomocí chrániček. Chráničky musí splňovat základní podmínky únosnosti 750 N/10 cm 2, zejména v případech malé tloušťky krycího betonu. Ohýbání trubky vícevrstvé trubky Při ohýbání trubky musíme dbát na to, aby nedošlo ke zlomení vnitřní hliníkové trubky. Pro provedení ostrých ohybů proto vždy použijeme vnitřní či vnější pružinu příslušného průměru nebo ohýbačku. Pokud dojde ke zlomení trubky, je nutné takovéto místo vyříznout a trubku spojit lisovací spojkou. Umístění spoje na trubce Spoj na trubce nesmí být nikdy v místě ohybu trubky. Doporučená vzálenost spoje od místa ohybu je minimálně 3x průměr trubky. Stejné pravidlo platí i při připojování trubky pomocí svorných šroubení k armaturám či rozvaděčům. 0 C Nebezpečí mrazu V případě rizika mrazu nesmí trubka obsahovat vodu. Zmrznutí vody v trubce může vyvolat velmi vysoká pnutí v materiálu trubky a může ji trvale poškodit. 18 Kompletní program CONCEPT TOPENÍ

19 Vícevrstvé trubky Al/PE-Xc Concept Základní charakteristiky Al/PE-Xc je vícevrstvá trubka s podélně svařenou hliníkovou trubkou. Materiál vnitřní trubky je PE-Xc materiál té nejvyšší kvality. Díky silné hliníkové trubce je trubka velmi pevná a má vynikající pevnostní vlastnosti a vysokou tvarovou stálost. Trubka snese vysoký statický tlak a odolává nárazům i krátkodobému překročení teploty. Základní technické parametry Maximální provozní teplota: 95 C Maximální provozní tlak: 10 barů Nepropustnost kyslíku 100 % (zaručeno hliníkovou trubkou) Pozn. vícevrstvé trubky Al/PE-Xc CONCEPT jsou dle ČSN EN ISO zařazeny do třídy použití 2 a a 5 b. Vnější krycí trubka PE-Xc Adhézní vrstva Hliníková podélně svařená trubka (u trubky 16 2 síla hliníku 0,2 mm) Adhézní vrstva Vnitřní trubka PE-Xc AI/PE-Xc v rolích Vícevrstvá trubka Al/PE-Xc v rolích. Univerzální použití pro rozvody vody, topení, podlahové topení B B B B B B Technické montážní předpisy ohybu trubek Externí pružina Interní pružina Ruční ohýbání Dimenze 16 2 R=128 mm 8xd R=128 m 8xd 18 2 R=126 mm 7xd R=90 m 5xd 20 2 R=140 mm 7xd R=120 m 5xd 26 3 R=182 mm 7xd R=130 m 5xd 32 3 R=192 mm 6xd R=160 m 5xd Kompletní program CONCEPT TOPENÍ 19

20 Trubky ze síťovaného polyethylenu PE-Xc Základní charakteristiky Trubka PE-Xc je vyrobena z polyethylenu o vysoké hustotě se zasíťováním fyzikální cestou tj. materiál je správně označován jako PE-Xc. Trubka má tzv. kyslíkovou bariéru, a proto je vhodná pro rozvody topení nebo podlahové topení. Pro rozvody topení používáme trubku s chráničkou, pro podlahové topení naopak trubku bez chráničky. Základní technické parametry Maximální provozní teplota: 95 C Maximální provozní tlak 6 barů Nepropustnost kyslíku 0,081 mg/lxd při 60 C Pozn. vícevrstvé trubky Al/PE-Xc CONCEPT jsou dle ČSN EN ISO zařazeny do třídy použití 2 a a 5 b. Vnější krycí film z PE-Xc Adhézní vrstva Vrstva z EVOH zabraňující prostupu kyslíku Adhézní vrstva Vnitřní trubka PE-Xc PE-Xc Trubka PE-Xc s bariérou EVOH Použití podlahové topení 16 2 B B B Pozn. pro připojení otopných těles je nutné použít chráničku. 20 Kompletní program CONCEPT TOPENÍ

21 Technické informace výkony přenášené trubkami Informativní hodnoty výkonů přenášených trubkami. Tabulka nenahrazuje přesný výpočet při projektování. Pro PE-Xc, Al/PE-Xc trubky platí stejné hodnoty. Hodnoty v tabulce jsou uvedeny pro: Teplotu vody 60 C Měrnou hmotnost 0,982 kg/m 3 Měrnou tepelnou kapacitu 4178 J / (kg K) Nominální rozměr trubky Vnější průměr mm Síla trubky mm Vnější průměr mm Teplotní spád K Výkon dodávaný trubkou při dané rychlosti proudění (m/s) a tepelném spádu kw 0,5 0,6 0,7 0,8 0,9 1, ,5 40 3, ,5 63 4, ,3 2,8 3,3 3,7 4,2 4,6 15 3,5 4,2 4,9 5,6 6,3 7,0 20 4,6 5,6 6,5 7,4 8,4 9,3 10 3,2 3,8 4,4 5,1 5,7 6,3 15 4,7 5,7 6,6 7,6 8,5 9,5 20 6,3 7,6 8,8 10,1 11,4 12,6 10 4,1 5,0 5,8 6,6 7,4 8,3 15 6,2 7,4 8,7 9,9 11,1 12,4 20 8,3 9,9 11,6 13,2 14,9 16,5 10 6,4 7,7 9,0 10,3 11,6 12,9 15 9,7 11,6 13,5 15,5 17,4 19, ,9 15,5 18,1 20,6 23,2 25, ,9 13,1 15,3 17,4 19,6 21, ,3 19,6 22,9 26,2 29,4 32, ,8 26,2 30,5 34,9 39,2 43, ,6 21,1 24,6 28,1 31,6 35, ,3 31,6 36,9 42,1 47,4 52, ,1 42,1 49,2 56,2 63,2 70, ,4 34,1 39,8 45,5 51,2 56, ,7 51,2 59,7 68,3 76,8 85, ,9 68,3 79,6 91,0 102,4 113, ,0 56,4 65,8 75,2 84,6 94, ,5 84,6 98,7 112,8 126,9 141, ,0 112,8 131,6 150,4 169,2 188,0 Kompletní program CONCEPT TOPENÍ 21

22 Technické informace roztažnost Diagram tepelné dilatace trubek PE-Xc = (0,00075 x t max ) + 0,125 mm/mk Al/PE-Xc = 0,024 mm/mk změna délky L = T L Příklad : Porovnání změny délky trubky z různých materiálů: Měď délka trubky L = 10 m změna teploty T = 50 C (z 20 C na 70 C) AI/PE-Xc 65 mm PB 89 mm PE-Xc trubka Al/PE-Xc trubka PE-Xc 40 D L ( mm ) m 5 m 4 m 3 m 30 2 m délka trubky (m) 15 1 m D T ( C) 22 Kompletní program CONCEPT TOPENÍ

23 Technické informace kompenzační smyčky Al/PE-Xc Přestože je dilatace vícevrstvých trubek relativně malá, je nutné se jí zabývat a umožnit trubce, aby pracovala dilatovala. L L Tak jako každý materiál, tak i vícevrstvá trubka teplem dilatuje. Koefi cient tepelné dilatace vícevrstvých trubek COMAP je: = 0,024 mm / mk Rozmístění podpor Aby se předešlo pnutí v materiálu, je nutné při rozvodech po povrchu použít podpěr, které umožní trubce podélný pohyb. Z hlediska samonosnosti trubky je nutné dodržet vzdálenosti podpěr: Trubka rozteč podpor L m m m m ,5 m m 40 3,5 2 m ,5 m 63 4,5 2,5 m Délka ramene Pokud je na rozvodu ohyb, trubka pracuje při tepelné dilataci právě v tomto ohybu, a proto musíme pevný bod umístit nejblíže do vzdálenosti dané vztahem: B = C D L kde: B je délka ramene C je materiálová konstanta = 33 D je vnější průměr trubky v mm L je délka ke kompenzaci v mm Prodloužení trubky na dané délce při daném nárůstu teploty pak vypočteme podle vztahu. Příklad: L = 12 m L = T L T = 50 C L = 0, L = 14,4 mm L Pevná podpora Uložení umožňující posuv L Příklad: L = 12 m T = 50 C L = 0, = 14,4 mm pak: B = 33 (16 14,4) 1/2 = 501 mm L B Kompenzační smyčka Návrh kompenzační smyčky je podobný jako návrh ohybového ramene. Délka ke kompenzaci je vypočítávána na základě délky trubky mezi pevnými podporami. Vztah pro výpočet je shodný s výše uvedeným: L B L B = C D L kde: B je délka smyčky C je materiálová konstanta = 33 D je vnější průměr trubky v mm L je délka ke kompenzaci v mm Příklad: L = 12 m T = 50 C L = 0, = 28,8 mm pak: B = 33 (16 28,8) 1/2 = 708 mm Kompletní program CONCEPT TOPENÍ 23

24 Lisovací tvarovky Sudo Press Visu-Control pro trubky PE-Xc, Al/PE-Xc Vždy bylo poměrně obtížné snadno a rychle určit, která tvarovka již je, a která ještě není zalisována. Firma COMAP proto vyvinula lisovací tvarovky Sudo Press s technologií Visu- Control jediné tvarovky s okamžitou vizuální a hmatovou indikací zalisování. Exkluzivní technologie Visu-Control Speciální zelený plastový kroužek je na každém lisovaném spoji. Patentovaná technologie Visu-Control dává možnost rychlé a spolehlivé kontroly provedení lisovaného spoje v rozvodech vody i topení. Nezalisováno Vizuální kontrola Během zalisování dojde k uzamčení plastového kroužku. Před zalisováním je kroužek otevřen, po zalisování zavřen je to jednoduché a hlavně okamžitě kontrolovatelné! Hmatová kontrola Po zalisování je kroužek hladký. Před zalisováním je zubatý. V místech se špatným přístupem nebo nedostatkem světla stačí ke kontrole zalisování dotek prstu. Zalisováno Bez technologie Visu-Control : netěsnost nebo nic? Dnes jsou na trhu k dispozici tvarovky s jediným způsobem určení zalisovaného spoje netěsností (nebo tvarovky nemající žádný způsob kontroly). Hlavní výhodou tvarovek Sudo Press s technologií Visu-Control ve srovnání se systémem založeném na netěsnosti je skutečnost, že celá instalace je zkontrolována ještě před napuštěním a natlakováním. S Visu-Control je zřejmá časová úspora i pohodlí: již není třeba napustit soustavu, abychom identifikovali nezalisovaný spoj. V případě problému pak jít zastavit napouštění, opravit spoj, a v neposlední řadě odstranit následky místního vytečení média z rozvodu! 24 Kompletní program CONCEPT TOPENÍ

25 Lisovací tvarovky Visu-Control Kompletní program CONCEPT TOPENÍ 25

26 Lisovací tvarovky Sudo Press Visu-Control pro trubky PE-Xc, Al/PE-Xc Kromě indikace zalisování díky technologii Visu-Control přináší COMAP celou řadu inovací, jednak ke zvýšení technických parametrů tvarovek Sudo Press, dále k usnadnění práce s tvarovkami, a v neposlední řadě i ke zvýšení jejich estetiky! Zlepšení viditelnosti trubky Nová okénka v lisovacím kroužku z nerez oceli umožňují dobrou viditelnost správného zasunutí trubky. Povrchová úprava Zabraňuje riziku koroze v případě instalace pod omítkami či v betonu. Nový inox kroužek Lisovací kroužek z nerez oceli je přímo uchycen na tělese tvarovky, a tím se snižuje možnost jeho uvolnění před zalisováním (např. při pádu tvarovky). Nová estetika Jednotný vzhled tvarovky (kroužků i tělesa tvarovky). Ochrana O-kroužku Nový profil těla tvarovky chrání O-kroužek proti poškození a snižuje riziko jeho vytažení při zasouvání tvarovky do trubky. Lisovací nářadí beze změny nové lisovací tvarovky využívají stejného lisovacího profilu nářadí se nemění! (profil TH) Snadné zasunutí tvarovky do trubky Díky nové pozici těsnicího O-kroužku a novému profilu je zasunutí tvarovky do trubky velmi snadné. Ochrana proti vzniku elektro článku Kroužek Visu-Control slouží rovněž k zabránění styku mosazného těla tvarovky s hliníkovou vrstvou vícevrstvých trubek, a tím zabraňuje vzniku elektro článku a korozi. 26 Kompletní program CONCEPT TOPENÍ

27 Lisovací tvarovky Sudo Press Visu-Control pro trubky PE-Xc, Al/PE-Xc Základní charakteristiky Lisovací tvarovky SudoPress série S7000 s unikátní technologií Visu-Control jsou tvarovky s velmi širokým využitím. Tvarovky lze použít pro spojování klasických trubek ze síťovaného polyethylenu (PE-Xc), polybutenových trubek i vícevrstvých trubek Al/PE-Xc. Tvarovky lze využít pro rozvody vody i topení, v případě potřeby i pro podlahové topení. Tvarovky jsou s trubkami spojovány radiálním lisováním velmi moderní, rychlou a hlavně spolehlivou technologií. Lisovací profi l je označován jako TH/THL a jedná se o běžně používaný profi l, a tedy i běžně používané čelisti resp. lisovací soupravy. COMAP doporučuje nářadí NOVOPRESS AFP101. Montážní postup 1. Trubku uřízneme kolmo na příslušnou délku. Pro větší průměry použijeme kolečkový řezák, pro menší nůžky. 2. Trubku zkalibrujeme. Kalibrace je velmi důležitá pro zajištění kruhovitosti trubky a odstranění ostré vnitřní hrany. 3. Tvarovku nasuneme až na doraz, trubka musí být vidět skrz plastový kroužek. 4. Tvarovku zalisujeme. Správná poloha tvarovky v čelistech s profi lem TH/THL je dána zeleným vodícím kroužkem. 5. Po zalisování provedeme kontrolu spoje zalisování musí být pravidelné a rovnoměrné. 1 2 STŘÍHAT KOLMO KALIBROVAT KONTROLA ZASUNUTÍ KONTROLA ZALISOVÁNÍ LISOVACÍ PROFIL TH/THL Kompletní program CONCEPT TOPENÍ 27

28 Lisovací tvarovky Sudo Press Visu-Control pro trubky PE-Xc, Al/PE-Xc S7041V Koleno JXX 2 (50) KXX 2 (50) 40 3,5 710LXX 5 (30) 50 3,5 710MXX 1 (16) 63 4,5 710NXX 1 (10) S7092 GV Koleno s vnějším závitem 14-1/2 726ACX 2 (100) 16-1/2 726BCX 2 (100) 18-1/2 726DCX 2 (100) 20-1/2 726ECX 2 (100) 20-3/4 726EDX 2 (100) 26-3/4 726JDX 2 (50) KEX 2 (50) 40-5/4 726LFX 5 (50) S7090V Koleno AXX 2 (100) BXX 2 (100) DXX 2 (100) EXX 2 (100) JXX 2 (50) KXX 2 (50) 40 3,5 720LXX 5 (30) MXX 2 (16) 63 4,5 720NXX 1 (10) S7098DV Koleno se šroubením Tvarovka pro připojení rozvaděče JEX 2 (40) S7090EV Koleno pro nalisování do Cu rozvodu Rozměr Objednací číslo Balení 16 2/12-60 mm 721BAA 2 (100) 16 2/ mm 721BAE 2 (100) 16 2/ mm 721BCE 2 (100) 20 2/22-60 mm 721EGA 2 (100) 26 3/22-60 mm 721JGA 2 (50) S7090JMV Koleno se svěrným spojem na měď 15-16x2 723BCX 2 (100) 22-20x2 723EGX 2 (100) 22-26x3 723JGX 2 (50) S7240JMV Spojka se svěrným spojem na měď S7090 GV Koleno s vnitřním závitem 14-1/2 722ACX 2 (100) 16-1/2 722BCX 2 (100) 18-1/2 722DCX 2 (100) 20-1/2 722ECX 2 (100) 20-3/4 722EDX 2 (50) 26-3/4 722JDX 2 (50) KEX 2 (50) 40-5/4 722LFX 5 (40) 50-6/4 722MGX 1 (16) ACX 2 (150) BCX 2 (150) EGX 2 (100) JGX 2 (50) 28 Kompletní program CONCEPT TOPENÍ

29 Lisovací tvarovky Sudo Press Visu-Control pro trubky PE-Xc, Al/PE-Xc měď S7090LMV Pájecí spojka pro spoj mezi rozvodem z mědi a rozvodem z PE-Xc, Al/PE-Xc BXX 2 (200) SP57270V Lisovací spojka pro spoj mezi rozvodem z mědi a rozvodem z PE-Xc, Al/PE-Xc nebo Al/PERT Cu 584CBX 2 (100) Cu 584EBX 2 (150) Cu 584CEX 2 (150) Cu 584EEX 2 (150) Cu 584GEX 2 (50) Cu 584CJX 2 (50) Cu 584GJX 2 (50) PE-Xc Al/PE-Xc S7130SV T-kus pro nalisování do rozvodu z mědi Rozměr Objednací číslo Balení 15Cu-20-15Cu 735ECX 2 (50) 22Cu-26-22Cu 735JCX 2 (50) 22Cu-26-22Cu 735JGX 2 (50) S7130JMV T-kus se svěrným napojením na měď Rozměr Objednací číslo Balení BXX 2 (100) S7130V T-kus rovnostranný AXX 2 (100) BXX 2 (100) DXX 2 (50) EXX 2 (50) JXX 2 (40) KXX 2 (40) 40 3,5 730LXX 5 (20) MXX 2 (12) 63 4,5 730NXX 1 (6) S7130RV T-kus redukovaný BAA 2 (100) BAB 2 (100) BEB 2 (50) DBB 2 (50) DBD 2 (50) EAE 2 (50) EBB 2 (50) EBD 2 (50) EBE 2 (50) EDD 2 (50) EDE 2 (50) EEB 2 (50) EJB 2 (40) EJE 2 (40) JBB 2 (40) JBE 2 (40) JBJ 2 (40) JDD 2 (50) JDE 2 (40) JDJ 2 (40) JEB 2 (40) JEE 2 (50) JEJ 2 (40) JJB 2 (40) JJE 2 (40) JKJ 2 (40) KBK 2 (40) KDK 2 (40) KEK 2 (40) KJJ 2 (40) KJK 2(40) KKJ 2 (40) LJL 2 (30) LKL 2 (20) MJM 2 (12) MLM 2 (12) NJN 1 (8) NLN 1 (8) Kompletní program CONCEPT TOPENÍ 29

30 Lisovací tvarovky Sudo Press Visu-Control pro trubky PE-Xc, Al/PE-Xc S7130GV T-kus s vnitřním závitem 16-1/ BCB 2 (100) 18-1/ DCD 2 (50) 20-1/ ECE 2 (50) 20-3/ EDE 2 (50) 26-1/ JCJ 2 (40) 26-3/ JDJ 2 (40) JEJ 2 (40) 32-1/ KCK 2 (40) 32-5/ KFK 2 (30) LEL 5 (20) 40-5/ LFL 5 (20) MEM 2 (12) S7132GV T-kus s vnějším závitem 16-1/ BCB 2 (100) 20-1/ ECE 2 (50) 20-3/ EDE 2 (50) 26-3/ JDJ 2 (40) JEJ 2 (40) 32-3/ KDK 2 (40) KEK 2 (40) LEL 1 (30) 40-5/ LFL 1 (20) S7495V Dvojité křížení S7240V Redukce BAX 5 (150) DBX 5 (100) EAX 5 (100) EBX 2 (100) EDX 5 (100) JBX 2 (50) JDX 2 (50) JEX 2 (50) KBX 2 (50) KEX 2 (50) KJX 2 (50) LJX 5 (50) LKX 5 (50) MKX 1 (26) MLX 1 (26) NLX 1 (20) NMX 1 (20) S71300V Záslepka AXX 5 (200) BXX 2 (200) DXX 5 (200) EXX 2 (200) JXX 2 (100) KXX 2 (100) 40 3,5 780LXX 5 (80) BBB 1 (25) EBE 1 (25) EEE 1 (25) EBB 1 (25) S7243GV Přechod závitový s vnějším závitem S7300V Spojka AXX 5 (150) BXX 2 (150) DXX 5 (100) EXX 2 (100) JXX 2 (50) KXX 2 (50) 40 3,5 745LXX 5 (30) MXX 1 (20) 63 4,5 745NXX 1 (20) 14-1/2 742ACX 5 (150) 16-1/2 742BCX 2 (150) 18-1/2 742DCX 5 (150) 18-3/4 742DDX 5 (100) 20-1/2 742ECX 2 (150) 20-3/4 742EDX 2 (100) 26-3/4 742JDX 2 (50) JEX 2 (50) KEX 2 (50) 40-5/4 742LFX 5 (50) 50-6/4 742MGX 1 (26) NJX 1 (20) 30 Kompletní program CONCEPT TOPENÍ

31 Lisovací tvarovky Sudo Press Visu-Control pro trubky PE-Xc, Al/PE-Xc S7270GV Přechod závitový s vnitřním závitem 14-1/2 746ACX 5 (150) 16-1/2 746BCX 2 (150) 18-1/2 746DCX 5 (150) 18-3/4 746DDX 5 (100) 20-1/2 746ECX 2 (150) 20-3/4 746EDX 2 (100) 26-3/4 746JDX 2 (50) JEX 2 (50) KEX 2 (50) 40-3/4 746LDX 1 (50) 40-5/4 746LFX 1 (50) 50-6/4 746MGX 1 (26) NJX 1 (20) S7471GV Jednoduchá nástěnka standardní H = 53 mm 16-1/2 771BCX 2 (50) 18-1/2 771DCX 2 (50) 20-1/2 771ECX 2 (50) 20-3/4 771EDX 2 (50) 26-3/4 771JDX 2 (50) S7473DGV Dvojitá nástěnka standardní H = 53 mm S7359GV Šroubení s plochým těsněním 14-3/8 762ABX 5 (200) 14-1/2 762ACX 5 (150) 16-3/8 762BBX 2 (200) 16-1/2 762BCX 2 (150) 16-3/4 762BDX 2 (150) 18-1/2 762DCX 5 (100) 18-3/4 762DDX 5 (150) 20-1/2 762ECX 2 (150) 20-3/4 762EDX 2 (150) 26-3/4 762JDX 2 (50) 16-1/2 770BCB 2 (50) 18-1/2 770DCX 2 (50) 20-1/2 770ECE 2 (50) S9507V Dvě nástěnky s držákem rozteč = 150 mm 16-1/2 784BCE 1 (25) 20-1/2 784ECE 1 (25) S7359GEV Šroubení s EUROKONUSEM 16-3/4E 763BDX 2 (150) 18-3/4E 763DDX 5 (150) 20-3/4E 763EDX 2 (150) S7490V Připojení WC nádržky 16-1/2 781BCX 2 (50) S7359GEV Jednoduchá nástěnka nízká H = 40 mm 14-1/2 774ACX 2 (100) 16-1/2 774BCX 2 (100) 20-1/2 774ECX 2 (50) S7506V Dvojitá patka rozteč = 50 mm 16-15Cu H=53 783BCB 1 (30) 16-15Cu H=65 783BCD 1 (25) Kompletní program CONCEPT TOPENÍ 31

32 Lisovací tvarovky Sudo Press Visu-Control pro trubky PE-Xc, Al/PE-Xc S7090L Koncová L garnitura průměr chromované trubky = 15 mm Rozměr Objednací číslo Balení 16 2 l = 200 mm 724BCF 2 (50) 16 2 l = 300 mm 724BCG 2 (40) 18 2 l = 300 mm 724DCG 2 (40) 20 2 l = 300 mm 724ECG 2 (40) 16 2 l = 1100 mm 724BCH 2 (2) S7130L Průchozí T garnitura průměr chromované trubky = 15 mm Rozměr Objednací číslo Balení 16 2 l = 300 mm 732BCG 2 (20) 20 2 l = 300 mm 732ECG 2 (20) S7500V Náhradní lisovací kroužek AXX 10 (500) BXX 10 (500) DXX 10 (250) EXX 10 (250) JXX 5 (250) KXX 5 (150) S7501V Náhradní O-kroužek AXX 10 (500) BXX 10 (500) DXX 10 (500) EXX 10 (500) JXX 10 (500) KXX 10 (500) LXX 10 (500) MXX 10 (500) NXX 10 (500) 32 Kompletní program CONCEPT TOPENÍ

33 Rozdělovače 1 Série RPT01-xx A E Rozdělovače pro systémy rozvodu radiátorů jsou vyrobeny pro zajištění jednoduché instalace a bezproblémového rozvodu teplonosné kapaliny B 2 Jsou vybavené automatickými ručními odvzdušňovacími ventily, vypouštěcími/ napouštěcími kohouty a kulovými uzavíracími ventily na vstupu. A Rozdělovače jsou univerzální pro systémy připojení radiátorů a podlahového vytápění používané v ČR. B C D 1 Art. 220BM Sestavený rozdělovač s výstupy ¾ Euroconus 2 Art Ukončovací sestava pro rozdělovače složená z: uzavírací zátka pro rozdělovač Art , ruční odvzdušňovací ventil a otočný vypouštěcí ventil Art Art. 305/1 Kulový ventil se šroubením Varianty A B 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 C D E ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ Skříň SGN/P* *Orientační doporučení typu skříňky (2,3,4,5,6) pro daný typ rozdělovače. Série RPT03-xx 206 A A B B C D Rozdělovače pro systémy rozvodu radiátorů jsou vyrobeny pro zajištění jednoduché instalace a bezproblémového rozvodu teplonosné kapaliny. Vstupní rozdělovač je vybaven regulačními průtokoměry, výstupní rozdělovač uzavíracími ventily s ovladači a přípravou na instalaci termoelektrických pohonů. Součástí série jsou sestavy s automatickými odvzdušňovacími ventily, napouštěcími/vypouštěcími kohouty a kulové uzavírací ventily na vstupu. Rozdělovače jsou univerzální pro systémy připojení radiátorů a podlahového vytápění používané v ČR. 1 Art Sestavený rozdělovač s výstupy ¾ Euroconus 2 Art Ukončovací sestava pro rozdělovače složená z: uzavírací zátka pro rozdělovač Art , automatický odvzdušňovací ventil Art a otočný vypouštěcí ventil Art Art. 305/1 Kulový ventil se šroubením Varianty A B 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 C D Skříň SGN/P* Kompletní program CONCEPT TOPENÍ 33

34 Příslušenství Skříně Skříňka je vyráběna z plechu o síle 1 mm. Na obou bocích jsou připraveny průrazy pro přívody. Pro konzole rozdělovačů jsou uvnitř zadního dílu nastavitelné úchyty. Typ pod omítku SGP je vyráběn jako dvoudílný vrchní díl je nastříkaný bílým komaxitem a opatřený zámkem hloubka je nastavitelná od 110 mm do 175 mm ve spodní části jsou výškově polohovatelné nohy Typ nad omítku SGN je vyráběn jako dvoudílný je celý ošetřen bílým komaxitem a opatřen zámkem Typ nad omítku hluboký SGNG je vyráběn jako dvoudílný je celý ošetřen bílým komaxitem a opatřen zámkem pro rozdělovače s čerpadlem Technické údaje skříní POD OMÍTKU SGP NAD OMÍTKU SGN NAD OMÍTKU HLUBOKÝ SGNG SGP0 SGP1 SSP2 SGP3 SGP4 SGP5 SGN0 SGN1 SGN2 SGN3 SGN4 SGN5 SGNG1 SGNG2 SGNG3 SGNG4 SGNG5 ŠÍŘKA VÝŠKA HLOUBKA ART 216 Přechodka Eurokonus pro PE trubky Rozměr 16 3/4 EK /4 EK ART 217 Přechodka pro vícevrstvou trubku ART 208 Přechodka pro Cu trubku a L-GAR Rozměr Rozměr 16 3/4 EK /4 EK /4 EK /4 EK /4 EK /4 EK Kompletní program CONCEPT TOPENÍ

35 Nářadí Lisovací vložka + pouzdro TH Kalibrovací trny Rozměr Rozměr TH 16 mm TH 18 mm TH 20 mm TH 26 mm TH 32 mm Pouzdro na vložku TH mm 11202B 18 mm 11201D 20 mm 11201E 26 mm 11201J 32 mm 11201K Univerzální rukověť Nářadí elektrické akumulátorové NOVOPRESS AFP 101 kufr, lis, mateřská čelist, nabíječka, možnost 22 V napájení Rozměr 11002X Poudro na rukověť REMS Power-Press basic-pack Elektrohydraulický radiální lis, 230 V, Hz, 450 W Rozměr 11901X Vnitřní pružiny Rozměr 16 mm MB3620 REMS AKU lisovačka ACC Li-Ion basic-pack Akumulátorový radiální lis. Akumulátor, rychlonabíječka Li-Ion/Ni-Cd 230 V, Hz, 380 W. 18 mm MB mm MB Vnější pružina Rozměr 16 mm C Lisovací čelisti REMS profil TH Rozměr TH 16 mm TH 18 mm mm C mm C Nůžky na trubky TH 20 mm TH 26 mm TH 32 mm Rozměr Kompletní program CONCEPT TOPENÍ 35

36 Technika podlahového vytápění 36 Kompletní program CONCEPT TOPENÍ

37 Ucelený systém pro podlahové topení Concept Základní charakteristiky Systém pro podlahové topení Concept je uceleným systémem, který umožňuje realizovat podlahové topení několika způsoby a z několika typů trubek. Každé z konkrétních řešení má své opodstatnění ve vazbě na typ stavby resp. na typ a určení prostor, které v dané stavbě budou vytápěny pomocí podlahového topení. Podlahové topení se používá nejen v bytové a individuální výstavbě, ale i při vytápění pracovišť, výrobních hal, skladovacích prostor, sportovišť i plaveckých bazénů. Jeho využití je i v exteriérech, kde se používá k temperování povrchů a k odstranění sněhu z vjezdů do garáží, parkovacích a šikmých ploch, nebo i k temperování venkovních schodišť. Proč podlahové topení? Výhodou podlahového topení je: lepší pocit tepelné pohody (teplo od nohou) využívá nižších teplot, a tak lze využít nízkoteplotní ekonomické zdroje tepla nižší cirkulace vzduchu, a tím i menší víření prachu v interiéru topná plocha opticky nenarušuje vzhled místnosti a nebrání při instalaci nábytku a doplňků Radiátorové topení Z grafu je patrné, že při vytápění pomocí radiátorů máme v místnosti relativně nízkou teplotu u podlahy a naopak vysokou teplotu v horních částech místnosti. Rozložení teplot je velmi vzdáleno ideálnímu průběhu. Ideální průběh teplot Ideální průběh rozložení teplot v místnosti je takový, kdy máme teplo u podlahy a směrem vzhůru teplota klesá. Teplo od spodu dává nejvyšší pocit tepelné pohody či tepelného komfortu. Podlahové topení Graf jednoznačně ukazuje na blízkost rozložení teplot od podlahového topení a ideálního průběhu. Vyhřívání místnosti od podlahy poskytuje prakticky ideální podmínky pro trvalý pobyt osob v místnosti s ohledem na pocit tepelné pohody. Kompletní program CONCEPT TOPENÍ 37

38 Ucelený systém pro podlahové topení Concept Jak silnou izolaci? A nad vytápěným prostorem R A = 0,75 m 2 K/W B nad nevytápěným prostorem R B = 1,25 m 2 K/W 20 C 20 C A D 20 C 20 C B C -15 C C nad zeminou R C = 1,25 m 2 K/W D nad venkovním prostorem R D = 2,00 m 2 K/W Tento případ vyžaduje pečlivou analýzu a spolupráci s architektem, jelikož je důležitý celkový tepelný odpor včetně vnější izolace budovy. 10 C tloušťka izolace = tepelný odpor x tepelná vodivost s (m) = R A,B,C,D (m 2 K/W) x (W/mK) Jak silnou betonovou mazaninu? V případě, že topná trubka leží přímo na izolaci, je nutné dodržet minimální sílu betonové mazaniny 45 mm nad trubkou, tj. minimální celkovou tloušťku průměru trubky +45 mm. V případě, že topná trubka leží v mazanině (např. při použití stojánků), musíme mít pod trubkou 5 až 15 mm mazaniny a dodržet minimální celkovou tloušťku průměru trubky +50 mm. 45 mm D min = D+45 mm 5<a<15 mm D min = D+50 mm 38 Kompletní program CONCEPT TOPENÍ

39 Ucelený systém pro podlahové topení Concept Kde udělat dilatační spáry? Dilatační spáry musí být vždy: po obvodu betonové desky tam, kde jsou přirozené dilatační spáry stavby ve dveřních průchodech pokud jsou překročena kritéria níže uvedených pravidel Praktická, obecně platná pravidla pro stanovení dilatačních spár: maximální plocha betonové desky 40 m 2 maximální délka jedné strany 8 m maximální poměr délek stran 2/1 Dilatační spáry a topné spirály: vždy se snažíme, aby přes dilatační spáru šlo co nejméně potrubí, a proto je vhodnější rozdělit topné smyčky podle jednotlivých betonových desek Jak spáry realizovat: po obvodu pomocí dilatační obvodové pásky v dveřních průchodech a vlastní betonové desce pomocí dilatační lišty Smax = 40 m 2 a< 8 m a 2 max b 1 b Kompletní program CONCEPT TOPENÍ 39
