Protokol k průkazu energetické náročnosti budovy

Transkript

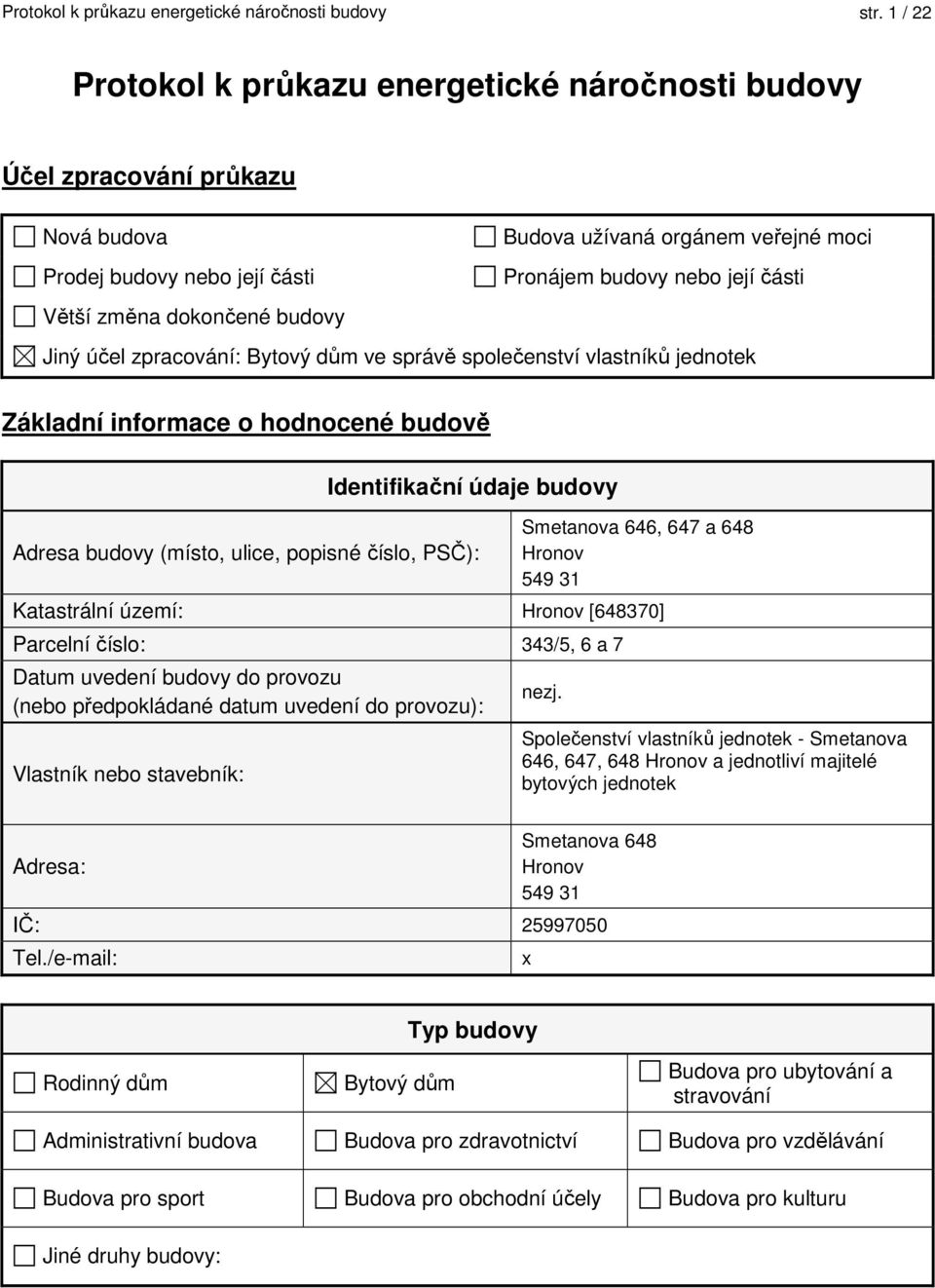

1 Protokol k průkazu energetické náročnosti budovy str. 1 / 22 Protokol k průkazu energetické náročnosti budovy Účel zpracování průkazu Nová budova Prodej budovy nebo její části Budova užívaná orgánem veřejné moci Pronájem budovy nebo její části Větší změna dokončené budovy Jiný účel zpracování: Bytový dům ve správě společenství vlastníků jednotek Základní informace o hodnocené budově Identifikační údaje budovy Adresa budovy (místo, ulice, popisné číslo, PSČ): Smetanova 646, 647 a 648 Hronov Katastrální území: Hronov [648370] Parcelní číslo: 343/5, 6 a 7 Datum uvedení budovy do provozu (nebo předpokládané datum uvedení do provozu): Vlastník nebo stavebník: nezj. Společenství vlastníků jednotek - Smetanova 646, 647, 648 Hronov a jednotliví majitelé bytových jednotek Adresa: Smetanova 648 Hronov IČ: Tel./ x Typ budovy Rodinný dům Bytový dům Budova pro ubytování a stravování Administrativní budova Budova pro zdravotnictví Budova pro vzdělávání Budova pro sport Budova pro obchodní účely Budova pro kulturu Jiné druhy budovy:

2 Protokol k průkazu energetické náročnosti budovy str. 2 / 22 Geometrické charakteristiky budovy Parametr jednotky hodnota Objem budovy V (objem částí budovy s upravovaným vnitřním prostředím vymezený vnějšími povrchy konstrukcí obálky budovy) Celková plocha obálky budovy A (součet vnějších ploch konstrukcí ohraničujících objem budovy V) [m 3 ] 5 699,0 [m 2 ] 2 257,3 Objemový faktor tvaru budovy A/V [m 2 /m 3 ] 0,40 Celková energeticky vztažná plocha budovy A c [m 2 ] 1 948,4 Druhy (energonositele) užívané v budově Hnědé uhlí Topný olej Kusové dřevo, dřevní štěpka Zemní plyn Černé uhlí Propan-butan/LPG Dřevěné peletky Elektřina Soustava zásobování tepelnou energií (dálkové teplo): podíl OZE: do 50 % včetně, nad 50 do 80 %, nad 80 % Energie okolního prostředí (např. sluneční ): účel: na vytápění, pro přípravu teplé vody, na výrobu elektrické Jiná paliva nebo jiný typ zásobování: Druhy dodávané mimo budovu Elektřina Teplo Žádné

3 Protokol k průkazu energetické náročnosti budovy str. 3 / 22 Informace o stavebních prvcích a konstrukcích a technických systémech A) stavební prvky a konstrukce a.1) požadavky na součinitel prostupu tepla Konstrukce obálky budovy Plocha A j Vypočtená hodnota U j Součinitel prostupu tepla Referenční hodnota U N,rc,j Splněno Činitel tepl. redukce b j Měrná ztráta prostupem tepla [m 2 ] [W/(m2.K)] [W/(m2.K)] [ano/ne] [-] [W/K] Obvodová stěna 939,2 1,28 0,30 ne 1, ,2 Střecha 487,1 0,74 0,24 ne 1,00 360,5 Otvorová výplň 343,9 1,30 1,50 ano 1,00 447,1 Podlaha nad suteréne 487,1 1,18 0,60 ne 0,40 229,9 Tepelné vazby 225,7 H T,j (pokračování)

4 Protokol k průkazu energetické náročnosti budovy str. 4 / 22 (pokračování) Konstrukce obálky budovy Plocha A j Vypočtená hodnota U j Součinitel prostupu tepla Referenční hodnota U N,rc,j Splněno Činitel tepl. redukce b j Měrná ztráta prostupem tepla [m 2 ] [W/(m2.K)] [W/(m2.K)] [ano/ne] [-] [W/K] H T,j Celkem 2 257,3 x x x x 2 465,4 Poznámka: Hodnocení splnění požadavku je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c).

5 Protokol k průkazu energetické náročnosti budovy str. 5 / 22 a.2) požadavky na průměrný součinitel prostupu tepla Zóna Převažující návrhová vnitřní teplota θ im,j Objem zóny V j Referenční hodnota průměrného součinitele prostupu tepla zóny U em,r,j Součin V j U em,r,j [ C] [m 3 ] [W/(m 2.K)] [W.m/K] Bytové jednotky 20, ,7 0, ,82 Schodiště chodby 16,0 408,3 0,94 383,80 Celkem x 5 699,0 x 2 764,62 Průměrný součinitel prostupu tepla budovy Budova Vypočtená hodnota U em (U em = H T /A) Referenční hodnota U em,r (U em,r = Σ(V j U em,r,j )/V) Splněno [W/(m 2 K)] [W/(m 2 K)] [ano/ne] Budova jako celek 1,09 0,49 ne Poznámka: Hodnocení splnění požadavku je vyžadováno u nové budovy, budovy s téměř nulovou spotřebou a u větší změny dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. a) a písm.b).

6 Protokol k průkazu energetické náročnosti budovy str. 6 / 22 B) technické systémy b.1.a) vytápění Hodnocená budova/zóna Typ zdroje Energonositel Pokrytí dílčí potřeby na vytápění Jmenovitý tepelný výkon Účinnost výroby zdrojem tepla 2) η H,gen COP Účinnost distribuce na vytápění η H,dis Účinnost sdílení na vytápění η H,em Referenční budova Hodnocená budova/zóna: Budova jako celek [-] [-] [%] [kw] [%] [-] [%] [%] x 1) x x x vlastní plynová kotelna zemní plyn 100,0 264, Poznámka: 1) symbol x znamená, že není nastaven požadavek na referenční hodnotu, 2) v případě soustavy zásobování tepelnou energií se nevyplňuje

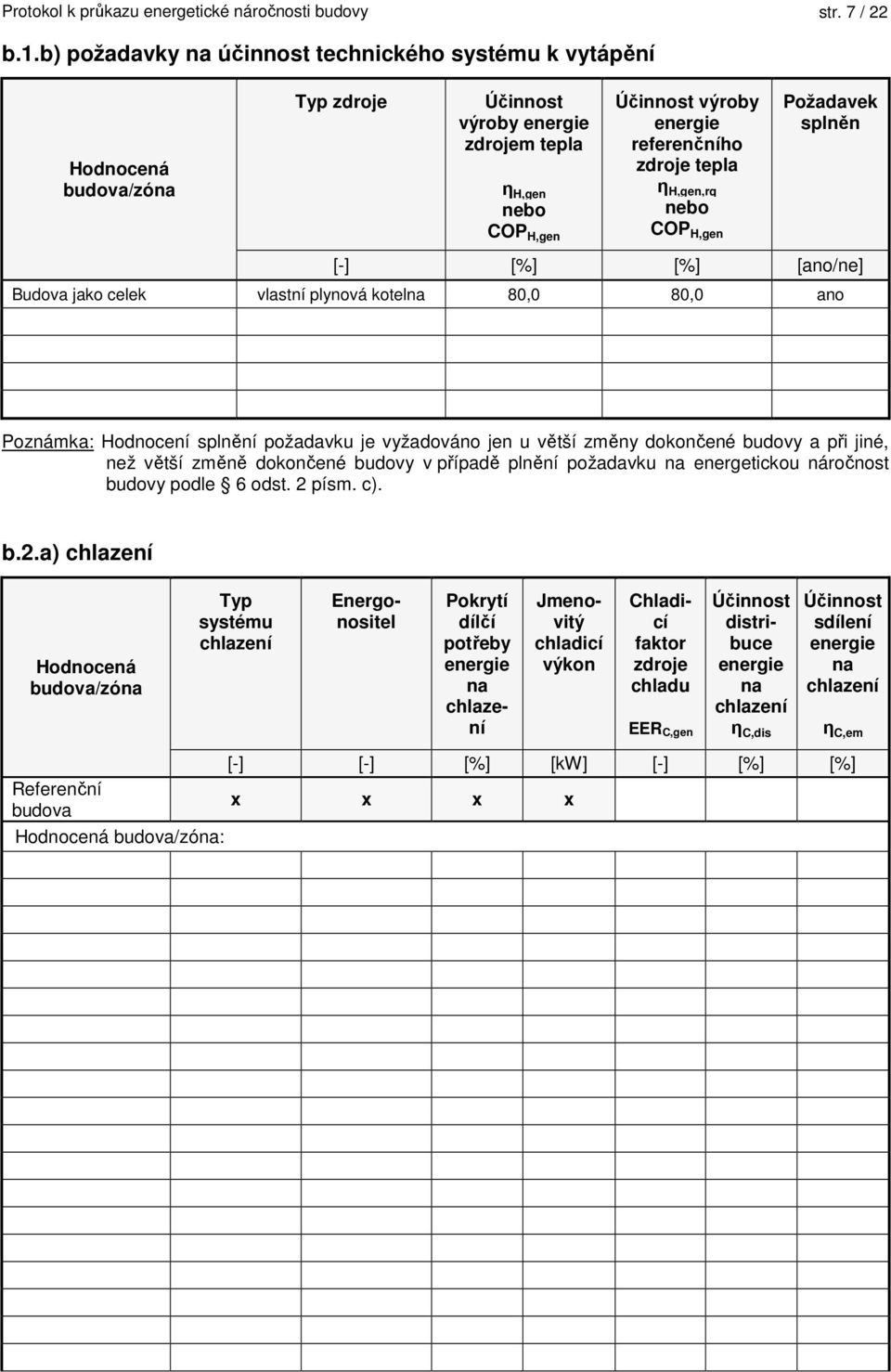

7 Protokol k průkazu energetické náročnosti budovy str. 7 / 22 b.1.b) požadavky na účinnost technického systému k vytápění Hodnocená budova/zóna Typ zdroje Účinnost výroby zdrojem tepla η H,gen nebo COP H,gen Účinnost výroby referenčního zdroje tepla η H,gen,rq nebo COP H,gen Požadavek splněn [-] [%] [%] [ano/ne] Budova jako celek vlastní plynová kotelna 80,0 80,0 ano Poznámka: Hodnocení splnění požadavku je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c). b.2.a) chlazení Hodnocená budova/zóna Typ systému chlazení Energonositel Pokrytí dílčí potřeby na chlazení Jmenovitý chladicí výkon Chladicí faktor zdroje chladu EER C,gen Účinnost distribuce na chlazení η C,dis Účinnost sdílení na chlazení η C,em Referenční budova Hodnocená budova/zóna: [-] [-] [%] [kw] [-] [%] [%] x x x x

8 Protokol k průkazu energetické náročnosti budovy str. 8 / 22 b.2.b) požadavky na účinnost technického systému k chlazení Hodnocená budova/zóna Typ systému chlazení Chladicí faktor zdroje chladu EER C,gen Chladicí faktor referenčního zdroje chladu EER C,gen Požadavek splněn [-] [-] [-] [ano/ne] Poznámka: Hodnocení splnění požadavku je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c). b.3.) větrání Hodnocená budova/zóna Typ větracího systému Energonositel Tepelný výkon Chladící výkon Pokrytí dílčí potřeby na větrání Jmen. elektr. příkon systému větrání Jmen. objem. průtok větracího vzduchu Měrný příkon ventilátoru nuceného větrání SFP ahu Referenční budova Hodnocená budova/zóna: Bytové jednotky přirozené větrání Schodiště chodby přirozené větrání [-] [-] [kw] [kw] [%] [kw] [m 3 /hod] [W.s/m 3 ] x x x x x x x

9 Protokol k průkazu energetické náročnosti budovy str. 9 / 22 b.4.) úprava vlhkosti vzduchu Hodnocená budova/zóna Typ systému vlhčení Energonositel Jmenovitý elektrický příkon Jmenovitý tepelný výkon Pokrytí dílčí dodané na úpravu vlhkosti Účinnost zdroje úpravy vlhkosti systému vlhčení η RH+,gen Referenční budova Hodnocená budova/zóna: [-] [-] [kw] [kw] [%] [%] x x x x x

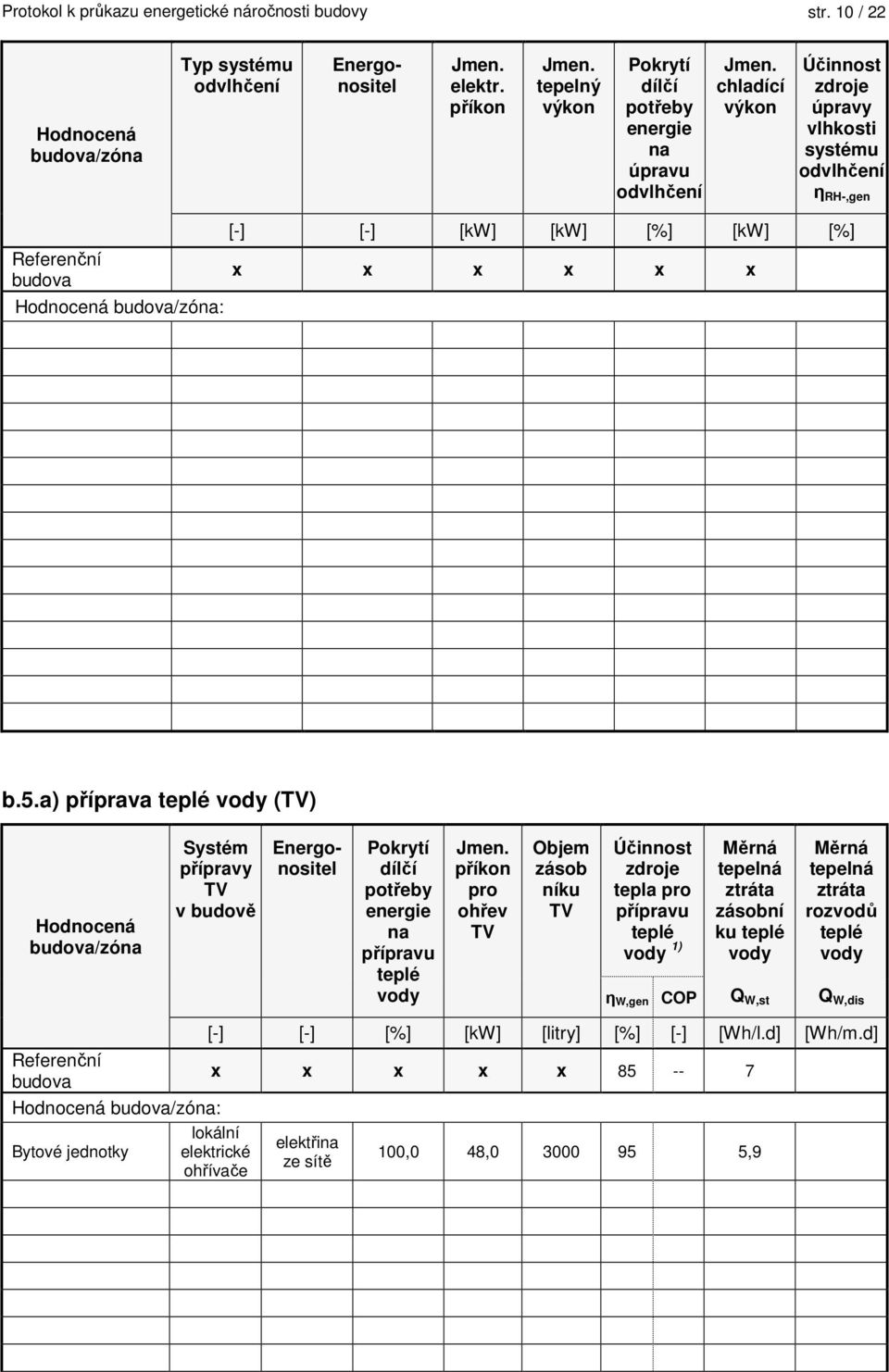

10 Protokol k průkazu energetické náročnosti budovy str. 10 / 22 Hodnocená budova/zóna Typ systému odvlhčení Energonositel Jmen. elektr. příkon Jmen. tepelný výkon Pokrytí dílčí potřeby na úpravu odvlhčení Jmen. chladící výkon Účinnost zdroje úpravy vlhkosti systému odvlhčení η RH-,gen Referenční budova Hodnocená budova/zóna: [-] [-] [kw] [kw] [%] [kw] [%] x x x x x x b.5.a) příprava teplé vody (TV) Hodnocená budova/zóna Systém přípravy TV v budově Energonositel Pokrytí dílčí potřeby na přípravu teplé vody Jmen. příkon pro ohřev TV Objem zásob níku TV Účinnost zdroje tepla pro přípravu teplé vody 1) η W,gen COP Měrná tepelná ztráta zásobní ku teplé vody Q W,st Měrná tepelná ztráta rozvodů teplé vody Q W,dis Referenční budova Hodnocená budova/zóna: lokální Bytové jednotky elektrické ohřívače [-] [-] [%] [kw] [litry] [%] [-] [Wh/l.d] [Wh/m.d] x x x x x elektřina ze sítě 100,0 48, ,9

11 Protokol k průkazu energetické náročnosti budovy str. 11 / 22 Poznámka: 1) v případě soustavy zásobování tepelnou energií se nevyplňuje b.5.b) požadavky na účinnost technického systému k přípravě teplé vody Hodnocená budova/zóna Typ systému k přípravě teplé vody Účinnost zdroje tepla pro přípravu teplé vody η W,gen Účinnost referenčního zdroje tepla pro přípravu teplé vody η W,gen, rq Požadavek splněn nebo COP W,gen nebo COP W,gen Bytové jednotky [-] [%] [%] [ano/ne] lokální elektrické ohřívače 95,0 85,0 ano Poznámka: Hodnocení splnění požadavku je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c).

12 Protokol k průkazu energetické náročnosti budovy str. 12 / 22 b.6.) osvětlení Hodnocená budova/zóna Typ osvětlovací soustavy Pokrytí dílčí potřeby na osvětlení Celkový elektrický příkon osvětlení budovy Průměrný měrný příkon pro osvětlení vztažený k osvětlenosti zóny p L,lx [-] [%] [kw] [W/(m 2.lx)] Referenční budova x x x 0,05 Hodnocená budova/zóna: Bytové jednotky žárovková 100,0 12,9 0,05 Schodiště chodby žárovková 100,0 1,0 0,05

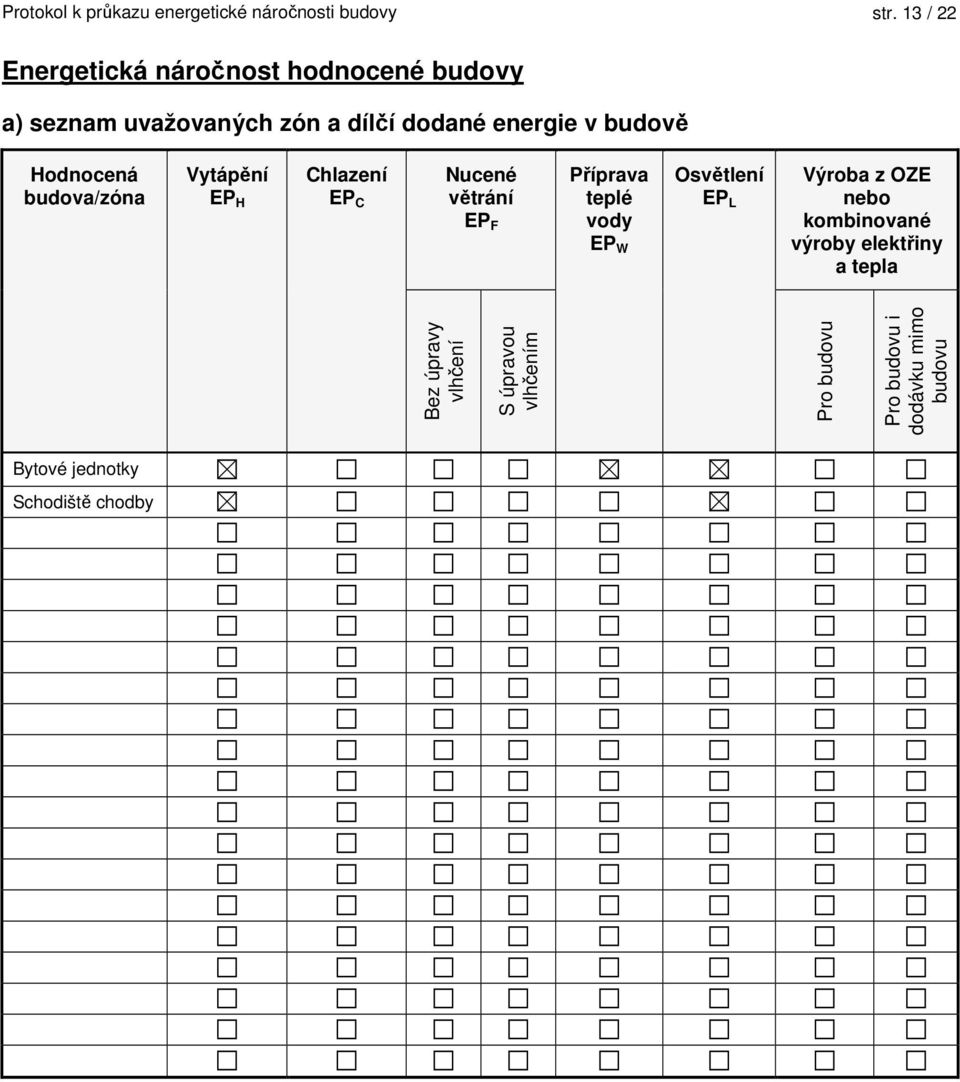

13 Protokol k průkazu energetické náročnosti budovy str. 13 / 22 Energetická náročnost hodnocené budovy a) seznam uvažovaných zón a dílčí dodané v budově Hodnocená budova/zóna Vytápění EP H Chlazení EP C Nucené větrání EP F Příprava teplé vody EP W Osvětlení EP L Výroba z OZE nebo kombinované výroby elektřiny a tepla Bez úpravy vlhčení S úpravou vlhčením Pro budovu Pro budovu i dodávku mimo budovu Bytové jednotky Schodiště chodby

14 Protokol k průkazu energetické náročnosti budovy str. 14 / 22 b) dílčí dodané Vytápění Chlazení Větrání Úprava vlhkosti vzduchu Příprava teplé vody Osvětlení ř. Ref. budova Hod. budova Ref. budova Hod. budova Ref. budova Hod. budova Ref. budova Hod. budova Ref. budova Hod. budova Ref. budova Hod. budova (1) Potřeba [MWh/rok] 88, ,534 x x 17,184 17,184 x x (2) Vypočtená spotřeba [MWh/rok] 161, ,638 20,216 18,088 36,600 36,600 (3) Pomocná [MWh/rok] 0,806 1,702 (4) Dílčí dodaná (ř.4)=(ř.2)+(ř.3) [MWh/rok] 162, ,340 20,216 18,088 36,600 36,600 (5) Měrná dílčí dodaná na celkovou energeticky vztažnou plochu (ř.4) / m 2 [kwh/(m 2.rok)] c) výrobna umístěná v budově, na budově nebo na pomocných objektech Typ výroby Využitelnost vyrobené Vyrobená Faktor celkové primární Faktor neobnov. primární Celková primární Neobnov. primární jednotky [MWh/rok] [-] [-] [MWh/rok] [MWh/rok] Kogenerační jednotka EP CHP - teplo Budova Dodávka mimo budovu

15 Protokol k průkazu energetické náročnosti budovy str. 15 / 22 Kogenerační jednotka EP CHP elektřina Fotovoltaické panely EP PV elektřina Solární termické systémy Q H,sc,sys teplo Jiné Budova Dodávka mimo budovu Budova Dodávka mimo budovu Budova Dodávka mimo budovu Budova Dodávka mimo budovu d) rozdělení dílčích dodaných energií, celkové primární a neobnovitelné primární podle energonositelů Energonositel Dílčí vypočtená spotřeba / Pomocná Faktor celkové primární Faktor neobnovitelné primární Celková primární Neobnovitelná primární [MWh/rok] [-] [-] [MWh/rok] [MWh/rok] zemní plyn 348,639 1,1 1,1 383, ,503 elektřina ze sítě 54,819 3,2 3,0 175, ,457 elektřina (v nevyt. prostorech) 1,571 3,2 3,0 5,027 4,713 Celkem 405,029 x x 563, ,673

16 Protokol k průkazu energetické náročnosti budovy str. 16 / 22 e) požadavek na celkovou dodanou energii (6) Referenční budova 219,435 [MWh/rok] (7) Hodnocená budova 405,029 (8) Referenční budova 113 [kwh/m 2.rok] (9) Hodnocená budova 208 Splněno (ano/ne) ne f) požadavek na neobnovitelnou primární energii (10) Referenční budova 312,449 [MWh/rok] (11) Hodnocená budova 552,673 (12) Referenční budova (ř.10 / m 2 ) 160 [kwh/m 2.rok] (13) Hodnocená budova (ř.11 / m 2 ) 284 Splněno (ano/ne) ne g) primární hodnocené budovy (14) Celková primární [MWh/rok] 563,951 (15) Obnovitelná primární (ř.14 - ř.11) [MWh/rok] 11,278 (16) Využití obnovitelných zdrojů z hlediska primární (ř.15 / ř.14 x 100) [%] 2,0 h) hodnoty pro vytvoření hranic klasifikačních tříd Horní hranici třídy C odpovídají hodnoty: Celková dodaná [MWh/rok] 183,363 Neobnovitelná primární [MWh/rok] 272,662 Průměrný součinitel prostupu tepla budovy [W/(m 2.K)] 0,39 Dílčí dodané : vytápění [MWh/rok] 126,546 chlazení [MWh/rok] větrání [MWh/rok] úprava vlhkosti vzduchu [MWh/rok] příprava teplé vody [MWh/rok] 20,216 osvětlení [MWh/rok] 36,600 Tabulka h) obsahuje hodnoty, které se použijí pro vytvoření hranic klasifikačních tříd podle přílohy č. 2.

17 Protokol k průkazu energetické náročnosti budovy str. 17 / 22 Analýza technické, ekonomické a ekologické proveditelnosti alternativních systémů dodávek u nových budov a u větší změny dokončených budov Posouzení proveditelnosti Alternativní systémy Místní systémy dodávky využívající energii z OZE Kombinovaná výroba elektřiny a tepla Soustava zásobování tepelnou energií Tepelné čerpadlo Technická proveditelnost Ekonomická proveditelnost Ekologická proveditelnost Doporučení k realizaci a zdůvodnění Datum vypracování analýzy Zpracovatel analýzy Energetický posudek Povinnost vypracovat energetický posudek Energetický posudek je součástí analýzy Datum vypracování energetického posudku Zpracovatel energetického posudku

18 Protokol k průkazu energetické náročnosti budovy str. 18 / 22 Doporučená technicky a ekonomicky vhodná opatření pro snížení energetické náročnosti budovy Popis opatření Předpokládaný průměrný součinitel prostupu tepla Předpokládaná dodaná Předpokládaná neobnovitelná primární Předpokládaná úspora celkové dodané Předpokládaná úspora neobnovitelné primární Stavební prvky a konstrukce budovy: Výplně otvorů Obvodové stěny Střešní konstrukce Technické systémy budovy: [W/(m 2.K)] [MWh/rok] [MWh/rok] [MWh/rok] [MWh/rok] 0,49 x x vytápění: x 136,480 x 213,860 chlazení: x x větrání: x x úprava vlhkosti vzduchu: příprava teplé vody: x x 18,088 x 0,000 osvětlení: x 36,600 x 0,000 Obsluha a provoz systémů budovy: Ostatní uveďte jaké: x x x x x x Celkem x 191, , ,860 x Posouzení vhodnosti opatření Opatření Stavební prvky a konstrukce budovy Technické systémy budovy Obsluha a provoz systémů budovy Ostatní - uvést jaké: Technická vhodnost Funkční vhodnost Ekonomická vhodnost

19 Protokol k průkazu energetické náročnosti budovy str. 19 / 22 Doporučení k realizaci a zdůvodnění Datum vypracování doporučených opatření Zpracovatel analýzy Energetický posudek Opatření jsou navržena s ohledem na stávající stav obvodových konstrukcí hodnoceného objektu. V době vypracování tohoto PEN byla již provedena výměna většiny původních oken a vstupních dveří bytových jednotek a na schodištích za plastová okna a dveře s izolačními dvojskly a je zateplena západní štítová stěna. Dále je doporučeno dokončit výměnu zbývajících dřevěných oken v bytových jednotkách, zateplení průčelních stěn kontaktním zateplovacím pláštěm z EPS o λ = 0,039 W/mK tl. 140 mm a zateplení střešní konstrukce deskami z EPS, případně tvrzení minerální vaty tl. 240 mm pod nové hydroizolační souvrství. Celkové náklady na realizaci popsaných opatření byly odhadnuty na 2 250,0 tis. Kč, úspora nákladů na vytápění byla vypočítána na 231,0 tis. Kč, prostá doba návratnosti je tedy 9,7 let Ing. David Knill Energetický posudek je součástí analýzy Datum vypracování energetického posudku Zpracovatel energetického posudku Ne

20 Protokol k průkazu energetické náročnosti budovy str. 20 / 22 Závěrečné hodnocení energetického specialisty Nová budova nebo budova s téměř nulovou spotřebou Splňuje požadavek podle 6 odst. 1 Třída energetické náročnosti budovy pro celkovou dodanou energii Větší změna dokončené budovy nebo jiná změna dokončené budovy Splňuje požadavek podle 6 odst. 2 písm. a) Splňuje požadavek podle 6 odst. 2 písm. b) Splňuje požadavek podle 6 odst. 2 písm. c) Plnění požadavků na energetickou náročnost budovy se nevyžaduje Třída energetické náročnosti budovy pro celkovou dodanou energii Budova užívaná orgánem veřejné moci Třída energetické náročnosti budovy pro celkovou dodanou energii Prodej nebo pronájem budovy nebo její části Třída energetické náročnosti budovy pro celkovou dodanou energii Jiný účel zpracování průkazu Třída energetické náročnosti budovy pro celkovou dodanou energii F Identifikační údaje energetického specialisty, který zpracoval průkaz Jméno a příjmení Ing David Knill Číslo oprávnění MPO 265 Podpis energetického specialisty Datum vypracování průkazu Datum vypracování průkazu

21 Průkaz energetické náročnosti budovy str. 21 / 22 PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY vydaný podle zákona č. 406/2000 Sb., o hospodaření energií, a vyhlášky č. 78/2013 Sb., o energetické náročnosti budov Ulice, číslo: Smetanova 646 až 648 PSČ, místo: Typ budovy: Hronov Bytový dům Plocha obálky budovy: 2 257,3 m 2 Objemový faktor tvaru A/V: 0,40 m 2 /m 3 Energeticky vztažná plocha: 1 948,4 m 2 ENERGETICKÁ NÁROČNOST BUDOVY Celková dodaná (Energie na vstupu do budovy) Měrné hodnoty kwh/(m² rok) Neobnovitelná primární (Vliv provozu budovy na životní prostředí) Dop. 208 A B C D E F G Dop. 284 Hodnoty pro celou budovu MWh/rok 405, ,673

22 Průkaz energetické náročnosti budovy str. 22 / 22 DOPORUČENÁ OPATŘENÍ PODÍL ENERGONOSITELŮ NA DODANÉ ENERGII Opatření pro Vnější stěny: Okna a dveře: Střechu: Podlahu: Vytápění: Chlazení/klimatizaci: Větrání: Stanovena Popis opatření je v protokolu průkazu a vyhodnocení jejich dopadu na energetickou náročnost je znázorněno šipkou Hodnoty pro celou budovu MWh/rok Přípravu teplé vody: Elektřina ze sítě: 56,4 --- Osvětlení: Jiné: Zemní plyn: 348, UKAZATELE ENERGETICKÉ NÁROČNOSTI BUDOVY Obálka budovy Vytápění Chlazení Větrání Úprava vlhkosti Teplá voda U em W/(m² K) Dílčí dodané Měrné hodnoty kwh/(m² rok) Osvětlení 9 / Dop. 19 / Dop. Dop. Dop. 1, Hodnoty pro celou budovu MWh/rok 350,34 18,08 36,60 Zpracovatel: Ing David Knill Osvědčení č.: 265 Kontakt: Masarykovo nám. 93 Vyhotoveno dne: david.knill@irin.cz Podpis:
