1 Štěrbiny pro přívod vzduchu do objektů s plynovými spotřebiči. splňující požadavky ČSTZ (TPG ) EMF a EFA a EFT Úvod Přívodní štěrbiny firmy Aereco splňují požadavky ČSTZ (TPG ) pro zajištění větrání v prostorách s plynovými spotřebiči. Veškeré větrací komponenty vytvořené a vyrobené společností Aereco v sobě spojují jednoduchou funkčnost, jednoduché použití a snadnou údržbu. Sestava 1 standardní EMF 22 okenní štěrbina AEA 100 venkovní kryt (AC) EMF 22 jedná se o okenní štěrbinu se stálým průtokem vzduchu 22 m 3 /h, tuto štěrbinu nelze uzavřít. Tato sestava zaručuje akustický útlum Dn,e = 35 db EMF 35 jedná se o okenní štěrbinu se stálým průtokem vzduchu 35 m 3 /h, tuto štěrbinu nelze uzavřít. Tato sestava zaručuje akustický útlum Dn,e = 35 db Okenní štěrbina se stálým průtokem vzduchu EMF 22 EMF 35 Proudění vzduchu Průtok 10 Pa m 3 /h Průtok 4 Pa m 3 /h Max. otevřený přívod mm Příslušenství Kryt s omezovačem přítoku vzduchu AC AC Hmotnost g Barva bílá, hnědá, dub bílá, hnědá, dub Materiál PS PS na okno na rolovací žaluzie Určené do všech místností Rozměry EMF (mm) štěrbina EMF kryt AC Interiér Exteriér

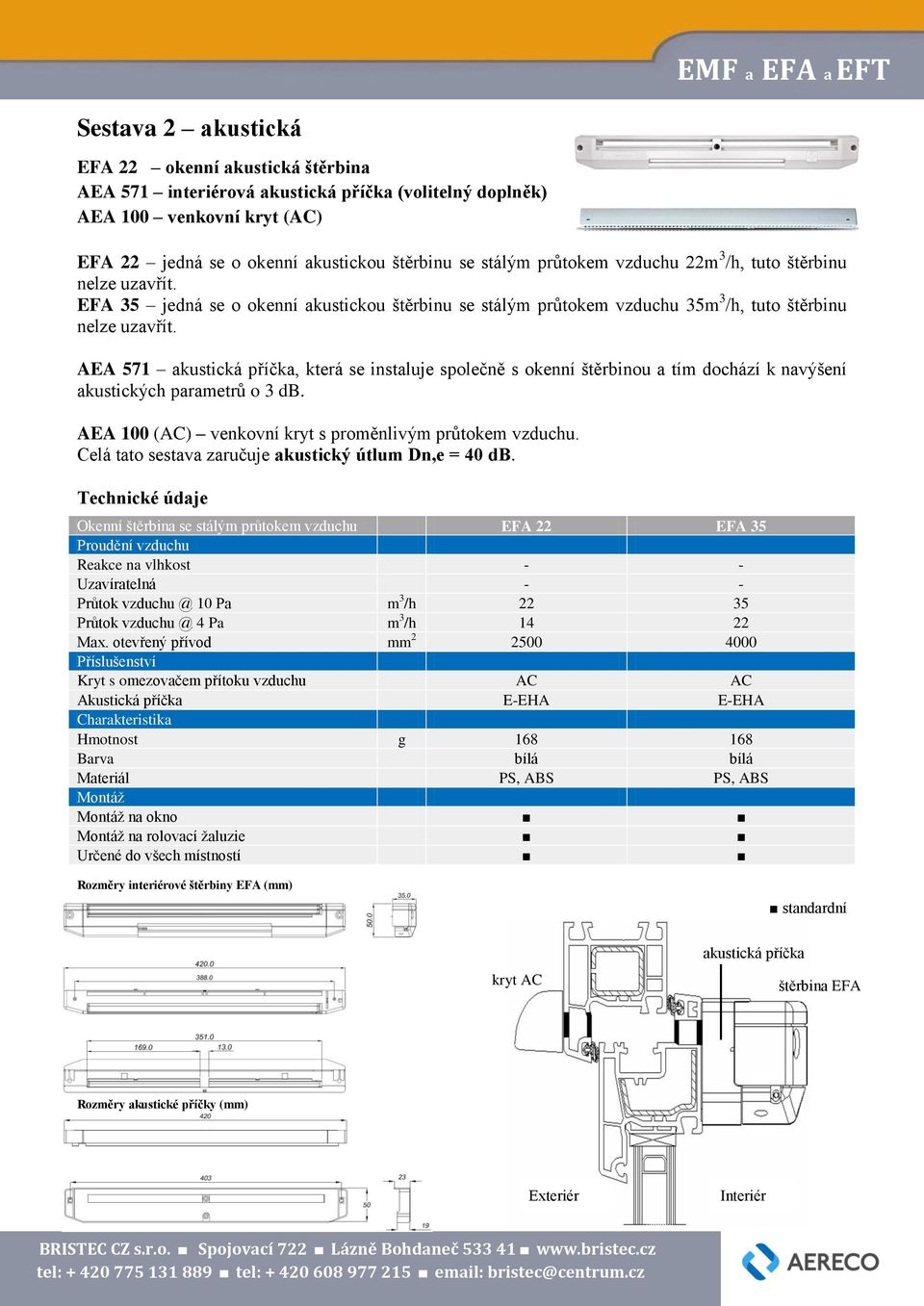

2 Sestava 2 akustická EFA 22 okenní akustická štěrbina AEA 571 interiérová akustická příčka (volitelný doplněk) AEA 100 venkovní kryt (AC) EFA 22 jedná se o okenní akustickou štěrbinu se stálým průtokem vzduchu 22m 3 /h, tuto štěrbinu nelze uzavřít. EFA 35 jedná se o okenní akustickou štěrbinu se stálým průtokem vzduchu 35m 3 /h, tuto štěrbinu nelze uzavřít. AEA 571 akustická příčka, která se instaluje společně s okenní štěrbinou a tím dochází k navýšení akustických parametrů o 3 db. Celá tato sestava zaručuje akustický útlum Dn,e = 40 db. Okenní štěrbina se stálým průtokem vzduchu EFA 22 EFA 35 Proudění vzduchu Průtok 10 Pa m 3 /h Průtok 4 Pa m 3 /h Max. otevřený přívod mm Příslušenství Kryt s omezovačem přítoku vzduchu AC AC Akustická příčka E-EHA E-EHA Hmotnost g Barva bílá bílá Materiál PS, ABS PS, ABS na okno na rolovací žaluzie Určené do všech místností Rozměry interiérové štěrbiny EFA (mm) kryt AC akustická příčka štěrbina EFA Rozměry akustické příčky (mm) Zhodnocení Exteriér Interiér BRISTEC CZ s.r.o. Spojovací 722 Lázně Bohdaneč tel: tel: bristec@centrum.cz

3 Obě sestavy zabezpečují stálý průtok vzduchu ve výši 22 m 3 /h (EMF 22, EFA 35), případně 35 m 3 /h (EMF 35, EFA 35) a rozdíl je pouze v oblasti akustického útlumu. Sestava 1(EMF) má akustický útlum Dn,e = 35 db. Sestava 2 (EFA) má akustický útlum Dn,e = 40 db. Příklady montáže na plastové okno na dřevěné okno Barevné provedení bílá dub hnědá Obrázková galerie interiérová štěrbina EMF interiérová štěrbina EFA venkovní kryt (kryt je možno barevně upravit podle vzorníku RAL) Stěnová přívodní štěrbina EFT

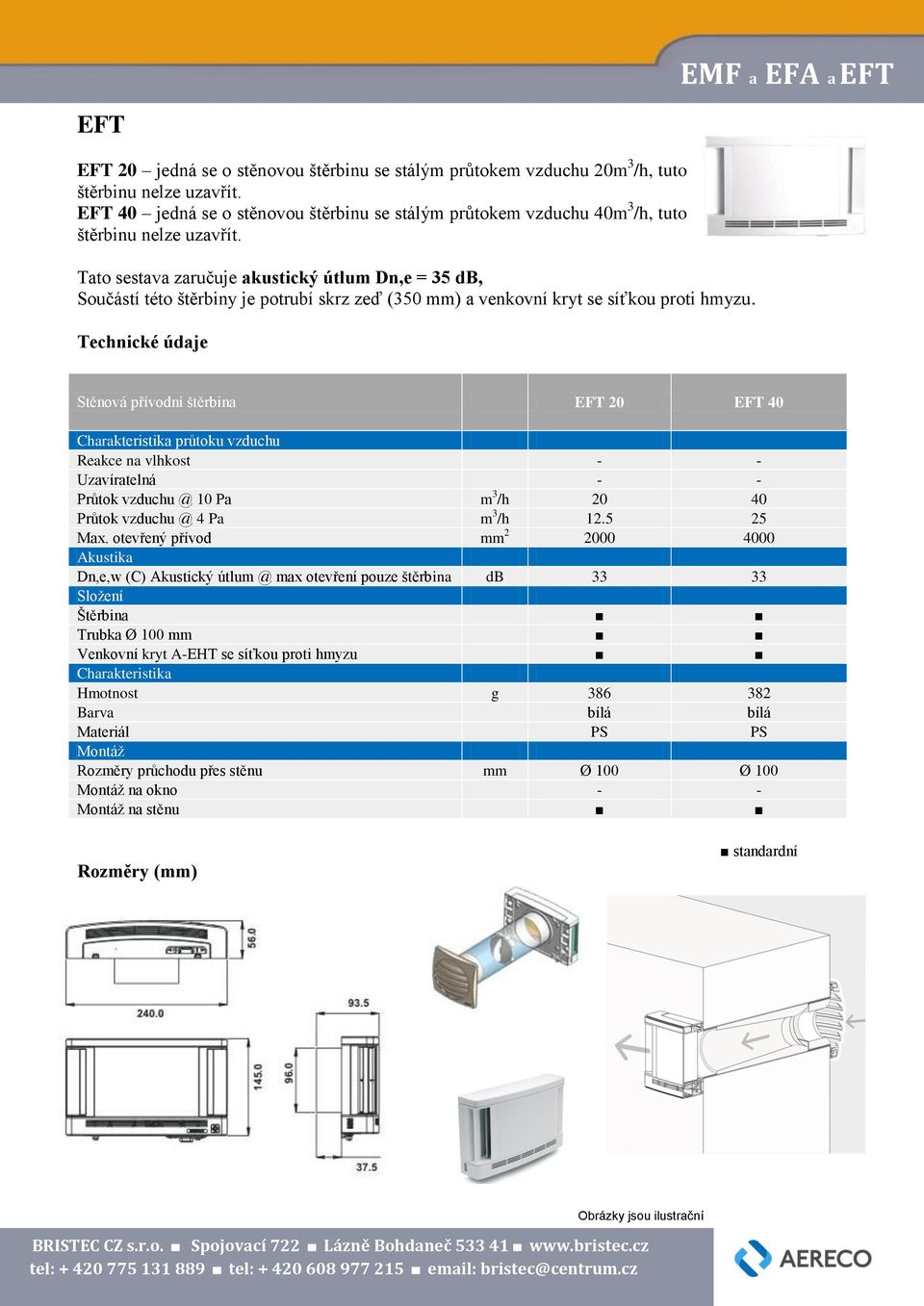

4 EFT EFT 20 jedná se o stěnovou štěrbinu se stálým průtokem vzduchu 20m 3 /h, tuto štěrbinu nelze uzavřít. EFT 40 jedná se o stěnovou štěrbinu se stálým průtokem vzduchu 40m 3 /h, tuto štěrbinu nelze uzavřít. Tato sestava zaručuje akustický útlum Dn,e = 35 db, Součástí této štěrbiny je potrubí skrz zeď (350 mm) a venkovní kryt se síťkou proti hmyzu. Stěnová přívodní štěrbina EFT 20 EFT 40 průtoku vzduchu Průtok 10 Pa m 3 /h Průtok 4 Pa m 3 /h Max. otevřený přívod mm Akustika Dn,e,w (C) Akustický max otevření pouze štěrbina db Složení Štěrbina Trubka Ø 100 mm Venkovní kryt A-EHT se síťkou proti hmyzu Hmotnost g Barva bílá bílá Materiál PS PS Rozměry průchodu přes stěnu mm Ø 100 Ø 100 na okno - - na stěnu Rozměry (mm) Obrázky jsou ilustrační BRISTEC CZ s.r.o. Spojovací 722 Lázně Bohdaneč tel: tel: bristec@centrum.cz

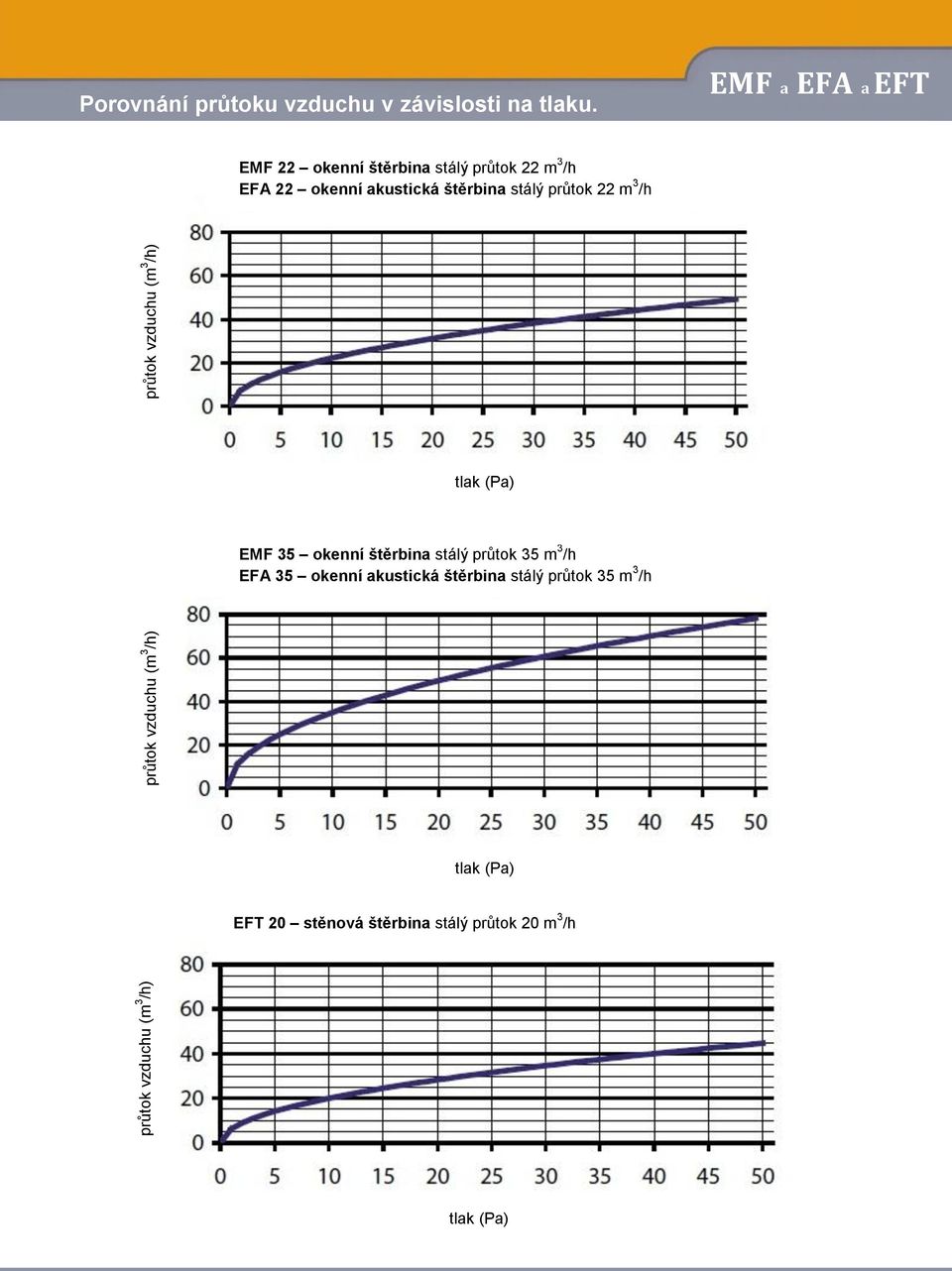

5 průtok vzduchu (m 3 /h) průtok vzduchu (m 3 /h) průtok vzduchu (m 3 /h) Porovnání průtoku vzduchu v závislosti na tlaku. EMF a EFA a EFT EMF 22 okenní štěrbina stálý průtok 22 m 3 /h EFA 22 okenní akustická štěrbina stálý průtok 22 m 3 /h EMF 35 okenní štěrbina stálý průtok 35 m 3 /h EFA 35 okenní akustická štěrbina stálý průtok 35 m 3 /h EFT 20 stěnová štěrbina stálý průtok 20 m 3 /h
