H.1. SNÍMAČE HLADIN H.2. LIMITNÍ SPÍNAČE

Transkript

1 H. VÝŠKA HLADINY H.1. SNÍMAČE HLADIN H.2. LIMITNÍ SPÍNAČE

2 130

3 SNÍMAČE HLADIN BEZKONTAKTNÍ RADARY Popis: 2 nebo 4-vodičová FMCW technologie TBF mode pro nízkou εrr Digitální komunikace Místní zobrazení Vysoká přesnost do ± 1 mm Vysoký tlak Velký teplotní rozsah Malá mrtvá zóna Modely do výbušného prostředí Aplikace: Měření hladiny a objemu Kapaliny, prášky, granule s εrr > 1.5 Média s prachem, výpary nebo media s plynnými výpary Náročné průmyslové aplikace Napájení: 24 V DC, 24 V AC, V AC Teplota na přírubě: C Tlak: 0.64 bar Měřící rozsah: do 40 m Analogový výstup: 4 20 ma Komunikace: HART, Profibus, FF, Modbus Krytí: IP 67 Schválení: ATEX (Ex) 1/2G IIC, 1/2D, FM, JIS MIKROVLNNÉ SNÍMAČE HLADIN Popis: Dvou nebo tří-vodičový Bezkontaktní: FMCW radar Kontaktní: TDR řízený radar Digitální komunikace TBF mód pro extrémě nízkou permitivitu Vysoká přesnost ±1 mm HART, Profibus, FF, Modbus Místní zobrazení Vysoký tlak Vysoký teplotní rozsah Malá mrtvá zóna Provedení do výbuchu Aplikace: Hladina, objem nebo měření rozhraní Kapaliny, prášky, granule Média s hustými výpary, pára, plynová vrstva nad médiem Chemikálie s agresivními výpary Náročné průmyslové aplikace Napájení: 24 V DC, V AC C Tlak: bar Měřící rozsah: do 60 m Výstup: 4 20 ma Komunikace: HART, Profibus, FF, Modbus Procesní připojení: 1'', 2'' Krytí: IP 67 ATEX schválení: 1/2G IIC, 1/2D, FM, JIS 131

4 ULTRAZVUKOVÉ KOMPAKTNÍ SNÍMAČE HLADIN Popis: Dvou nebo čtyř vodičové provedení Ekonomický, kompaktní, bezkontaktní snímání hladin Úzký 5 vyzařovací úhel Plně teplotně kompenzovaný Zpracování signálu softwarem QUEST+ PP, PVDF, PTFE, nerez ocel nebo pěnou pokrytý vysílač Optický indicator a odnímatelný programátor/ display Plastový nebo Al kryt elektroniky HART Protiblesková ochrana Aplikace: Téměř všechny kapaliny nebo sypké materiály Možný přepočet na objemy nebo hmotnost Měření průtoku na otevřených kanálech Spolehlivé měření na průmyslových aplikacích, chemie, ČOV, voda, nádrže s míchadly, měření sypkých materiálů- aplikace při plnění pneudopravou. Napájení: V AC / V DC V DC / V AC 12-36V DC -30 C až 100 C Tlak: bar Měřící rozsah: 0.2 až 25 m pro kapaliny 0.6 až 50 m pro kapaliny Výstup: 4-20 ma, relay, RS485, HART Krytí: IP 67 KAPACITNÍ Popis: 2-vodičový snímač s HART protokolem Tyčové nebo kabelové provedení do 20 m Plně nebo částečně isolované sondy Externí protiblesková ochrana 32 bodová linearizace Vysoká citlivost Modely do výbušného prostředí Aplikace: Kapaliny, prášky, granuláty s εr>2 dielektrická konstatnta Chemikálie s plynnými výpary nad hladinou Viskozní a agresivní látky Vysoké tlaky, vysoké teploty nebo vákuum Napájení: VDC Teplota: - 30 C to 200 C Tlak: max. 40 bar Výstup: 4-20 ma, HART Procesní připojení: 1'' or 1 nebo příruby Krytí: IP67 ATEX schválení: II 1 G EEx ia IIB T6 132

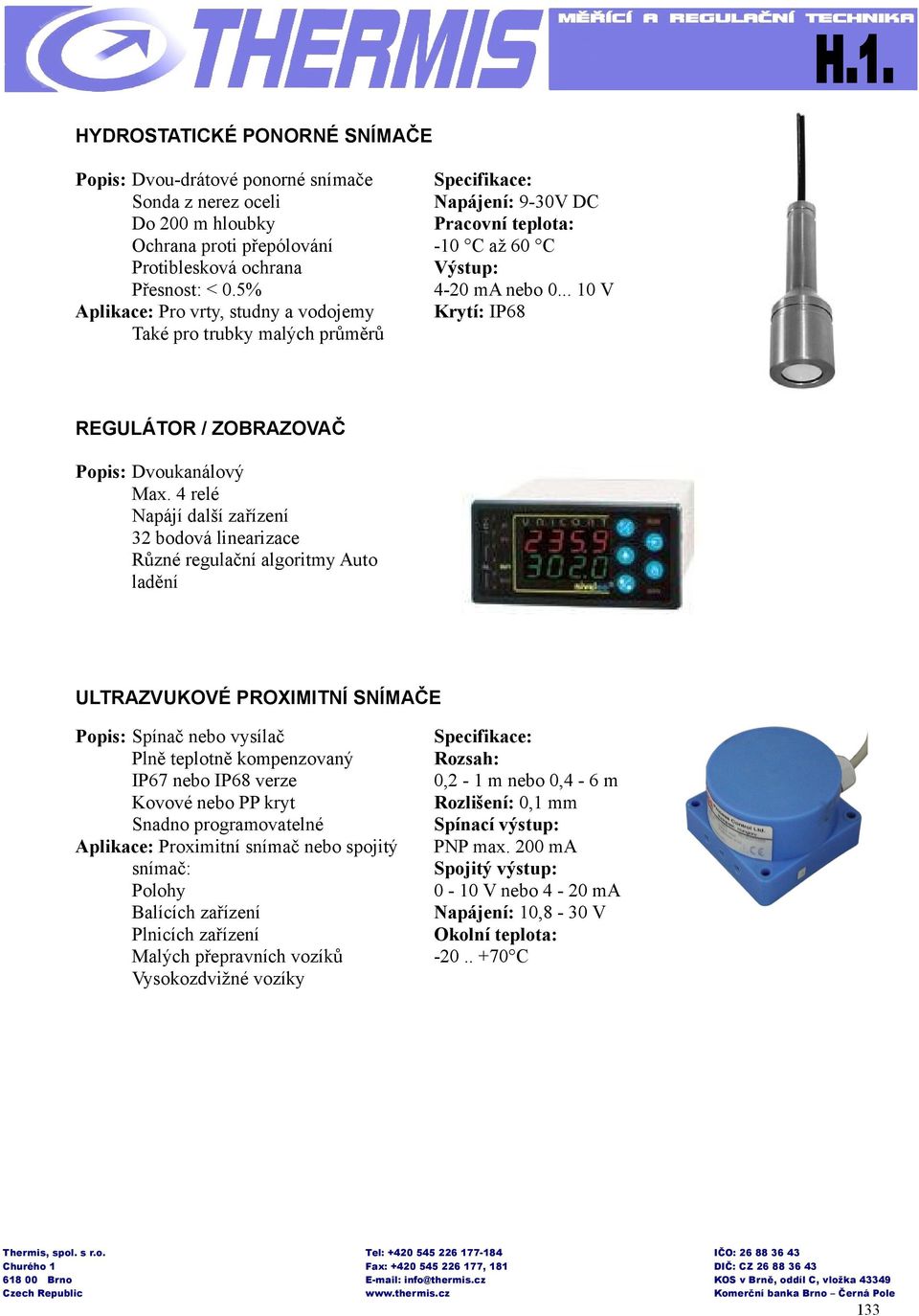

5 HYDROSTATICKÉ PONORNÉ SNÍMAČE Popis: Dvou-drátové ponorné snímače Sonda z nerez oceli Do 200 m hloubky Ochrana proti přepólování Protiblesková ochrana Přesnost: < 0.5% Aplikace: Pro vrty, studny a vodojemy Také pro trubky malých průměrů Napájení: 9-30V DC -10 C až 60 C Výstup: 4-20 ma nebo V Krytí: IP68 REGULÁTOR / ZOBRAZOVAČ Popis: Dvoukanálový Max. 4 relé Napájí další zařízení 32 bodová linearizace Různé regulační algoritmy Auto ladění ULTRAZVUKOVÉ PROXIMITNÍ SNÍMAČE Popis: Spínač nebo vysílač Plně teplotně kompenzovaný IP67 nebo IP68 verze Kovové nebo PP kryt Snadno programovatelné Aplikace: Proximitní snímač nebo spojitý snímač: Polohy Balících zařízení Plnicích zařízení Malých přepravních vozíků Vysokozdvižné vozíky Rozsah: 0,2-1 m nebo 0,4-6 m Rozlišení: 0,1 mm Spínací výstup: PNP max. 200 ma Spojitý výstup: 0-10 V nebo 4-20 ma Napájení: 10,8-30 V Okolní teplota: C 133

6 LIMITNÍ SPÍNAČE PLOVÁKOVÉ Popis: Levný polypropylenový plovákový snímač Hermeticky uzavřená dvojitá komora Bezrtuťový s mikrospínačem Přímé ovládání čerpadel do 1,1 kw Nastavitelná spínací hystereze Malá váha plovoucího tělesa Aplikace: Spínání limit ve studnách nebo jímkách Ochrana čerpadel Bezpečnostní signalizace Specifikace : Spínací kontakt: 250V AC, 15 A Teplota: -20 C až 80 C Tlak: max. 5 bar Krytí: IP 68 VODIVOSTNÍ Popis: Levné limitní spínače Různé verze provedení Mód hlášení maximální a minimální hladiny Všechny smáčené části jsou z nerez celi Dělené verze s releovou jednotkou Sondy do 3m Aplikace: Vodivé kapaliny s min. 2x10-5 S/cm vodivostí Indikace stavu a řízení čerpadel Chemický průmysl a vodní hospodářství Spínací kontakt: 250 V AC, 8 A Napájení: 24, 110, 230V AC Teplota: -20 C to 200 C Tlak: max. 16 bar Procesní připojení: 3/8'', 11/2'' Krytí: IP 65 MAGNETICKÉ PLOVÁKY Popis: Pracují bez napájecího napětí Mikrospínače jsou oddělené od procesu Spínací kontakt: 250 Všechny smáčené části jsou z nerez oceli V AC, 10 A Pevná nebo nastavitelná spínací poloha Teplota: Ponorná verze, různá procesní připojení -20 C to 250 C Vyzkoušení funkce voliteným testerem Tlak: max. 25 bar Provedení do Ex prostředí Krytí: IP 65 Aplikace: Kapaliny s min. 0.7 kg/dm3 hustotou Bezpečnostní signalizace a spínání v zásobnících Elektrárny, chemie, petrochemický a farmaceutický průmysl 134

7 MAGNETICKÉ Popis: Pracuje bez napájecího napětí Jazýčková relé oddělená od procesu Smáčené části z nerez oceli nebo plastu Až 5 limitních bodů Vertikální posuvné nastavení všech bodů Různá procesní připojení Modely do výbušného prostředí Aplikace: Kapaliny s min. 0.7 kg/dm3 hustotou Vícelimitní spínání v uzavřených nádržích Chemikálie s hustými výpary nebo s vrstvami plynů nad hladinou Pěnící kapaliny Spínací rozsah: 250 V AC, 3 A -40 C až 150 C Tlak: max. 25 bar Montážní připojení: 1'' or 2'' flanges Krytí: IP 65 Schválení: EEx dme IIC T4...T6 VIBRAČNÍ Popis: Bez pohyblivých částí Samočistění u většiny materiálů Velká odolnost vůči vibracím Nerez ocel a ECTFE potažené sondy Tyčové prodloužení do 3 m Různé varianty výstupů Nastavitelná citlivost Mód signalizace nízké nebo vysohé hladiny Plastové, Al nebo nerezové provedení krytu elektroniky Modely schválené pro výbušná prostředí Aplikace: Většina kapalin do max. 10,000 mm 2 /s viskozity Agresivní látky, husté kapaliny, průtoky Prášky a lehké granuláty s min. hustotou 0.05 kg/dm 3 Napájení: V AC, 20-60V DC -40 C až 130 C Tlak: max. 40 bar Výstup: 1 or 2 SPDT relays, 2-wire AC or DC, transistor (PNP, NPN) Krytí: IP 67 or IP 68 Schválení: EEx ia IIC T4...T6, WHG ROTAČNÍ SNÍMAČE Popis: Robustní provedení Uložení hřídele ve dvou ložiscích Teplota média až do 400 C Prodloužení do to 3 m Velký výběr lopatek Aplikace: Sypké materiály - granuláty Jemné a hrubé granuláty Lepkavá média Velmi lehké materiály jako například polystyrén Napájení: 230/115/48/24 VAC 24/12 VDC Teplota: - 50 C to 400 C Výstup: SPDT Relé Procesní připojení: 1 1/2'' ATEX schválení: II 1/2 D 135

8 136
