OLK ovače e lehkých kapalin. teorie, normy, předpisyp

Transkript

1 OLK odlučova ovače e lehkých kapalin teorie, normy, předpisyp

2 Teorie Znečištění srážkových vod ze zpevněných ploch

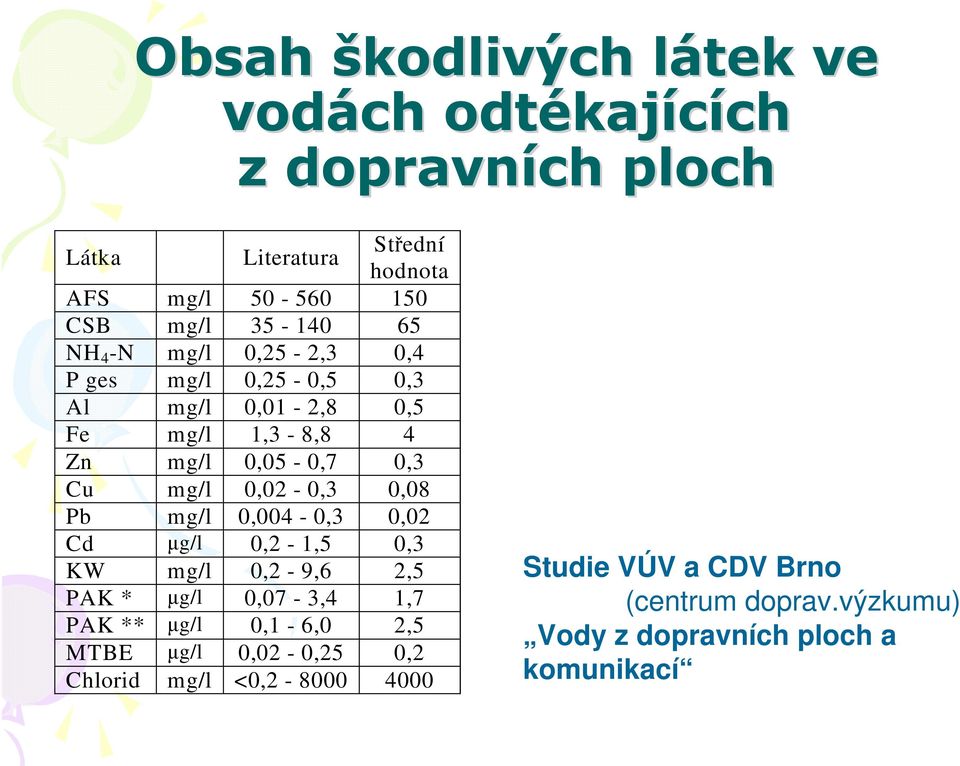

3 Obsah škodlivých látek l ve vodách odtékaj kajících ch z dopravních ploch Látka Literatura Střední hodnota AFS mg/l CSB mg/l NH 4 -N mg/l 0,25-2,3 0,4 P ges mg/l 0,25-0,5 0,3 Al mg/l 0,01-2,8 0,5 Fe mg/l 1,3-8,8 4 Zn mg/l 0,05-0,7 0,3 Cu mg/l 0,02-0,3 0,08 Pb mg/l 0,004-0,3 0,02 Cd µg/l 0,2-1,5 0,3 KW mg/l 0,2-9,6 2,5 PAK * µg/l 0,07-3,4 1,7 PAK ** µg/l 0,1-6,0 2,5 MTBE µg/l 0,02-0,25 0,2 Chlorid mg/l <0, Studie VÚV a CDV Brno (centrum doprav.výzkumu) Vody z dopravních ploch a komunikací

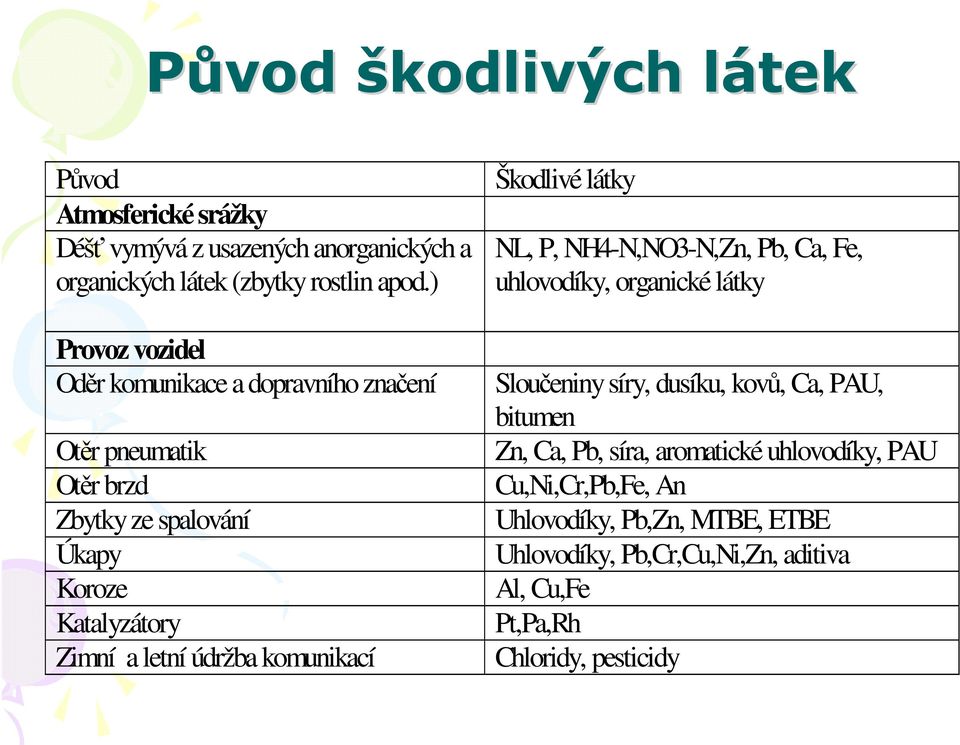

4 Původ škodlivých látekl Původ Atmosferické srážky Déšť vymývá z usazených anorganických a organických látek (zbytky rostlin apod.) Provoz vozidel Oděr komunikace a dopravního značení Otěr pneumatik Otěr brzd Zbytky ze spalování Úkapy Koroze Katalyzátory Zimní a letní údržba komunikací Škodlivé látky NL, P, NH4-N,NO3-N,Zn, Pb, Ca, Fe, uhlovodíky, organické látky Sloučeniny síry, dusíku, kovů, Ca, PAU, bitumen Zn, Ca, Pb, síra, aromatické uhlovodíky, PAU Cu,Ni,Cr,Pb,Fe, An Uhlovodíky, Pb,Zn, MTBE, ETBE Uhlovodíky, Pb,Cr,Cu,Ni,Zn, aditiva Al, Cu,Fe Pt,Pa,Rh Chloridy, pesticidy

5 Účinky obsažených látekl Obsažená látka/parametr Účinky na : N celk, P celk., CHSK Tekoucí vody zhoršení stavu vod, trofie Amoniak Ryby jedovaté Hliník Lidé ovlivnění růstu kostí, nervového systému a alergetické reakce Zinek Lidé nevolnost Měď Mikroorganismy toxické Olovo Lidé toxické, únava, bolení hlavy, defektní stavy nervového systému Kadmium Lidé poškození ledvin a kostí, kancerogenní Uhlovodíky Voda ohrožení života vodních organismů PAU Lidé kancerogenní, genotoxické Pt, Pa, Rh skupina platiny Lidé alergické reakce, poškození ledvin a jater MTBE Lidé kancerogenní Chloridy Půda destabilizace, uvolnění těžkých kovů Vody poškození fauny a flory Rostliny poškození jako by měly málo vody Proto dnes se klade největší důraz na ochranu před těžkými kovy a polycyklickými aromatickými uhlovodíky (PAU).

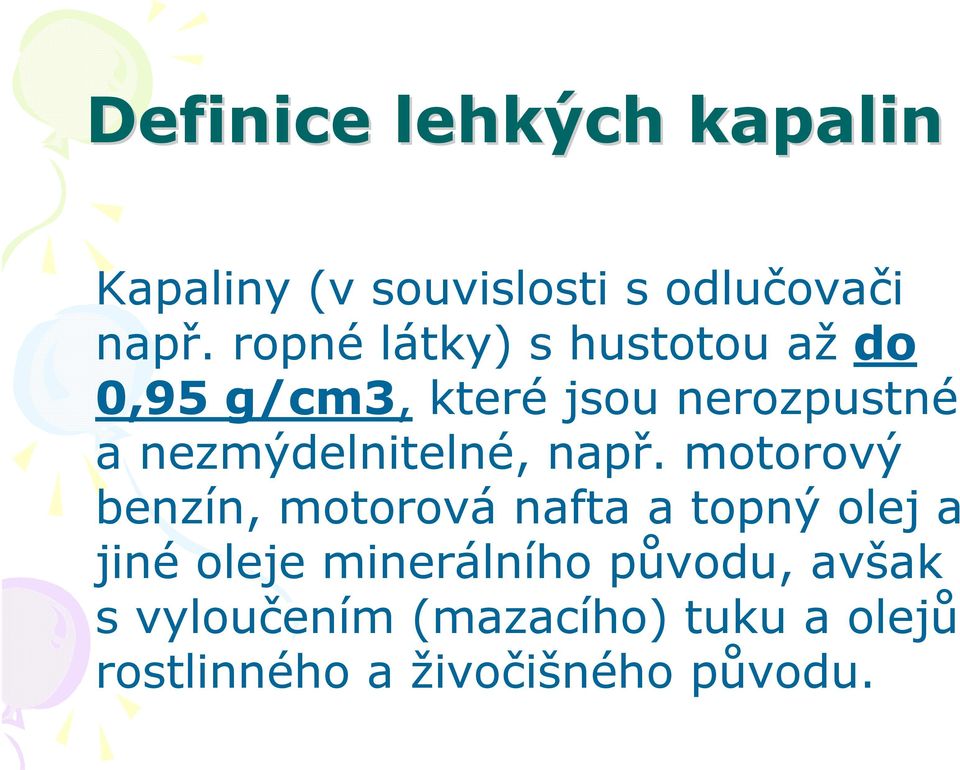

6 Definice lehkých kapalin Kapaliny (v souvislosti s odlučovači např. ropné látky) s hustotou až do 0,95 g/cm3, které jsou nerozpustné a nezmýdelnitelné, např. motorový benzín, motorová nafta a topný olej a jiné oleje minerálního původu, avšak s vyloučením (mazacího) tuku a olejů rostlinného a živočišného původu.

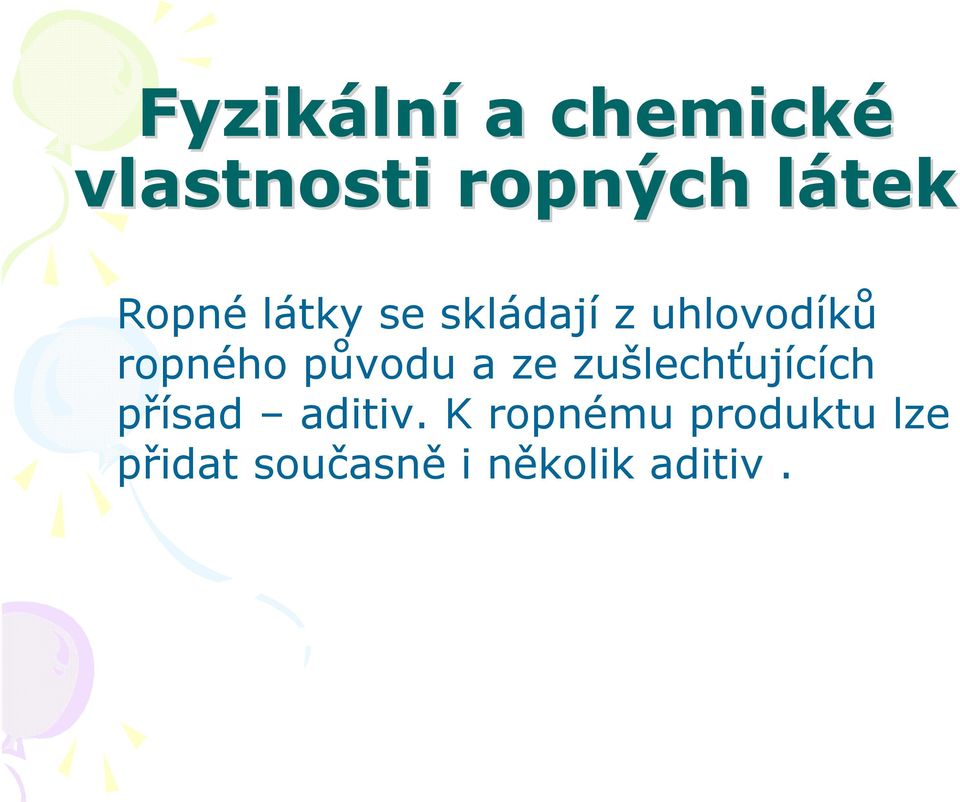

7 Fyzikáln lní a chemické vlastnosti ropných látekl Ropné látky se skládají z uhlovodíků ropného původu a ze zušlechťujících přísad aditiv. K ropnému produktu lze přidat současně i několik aditiv.

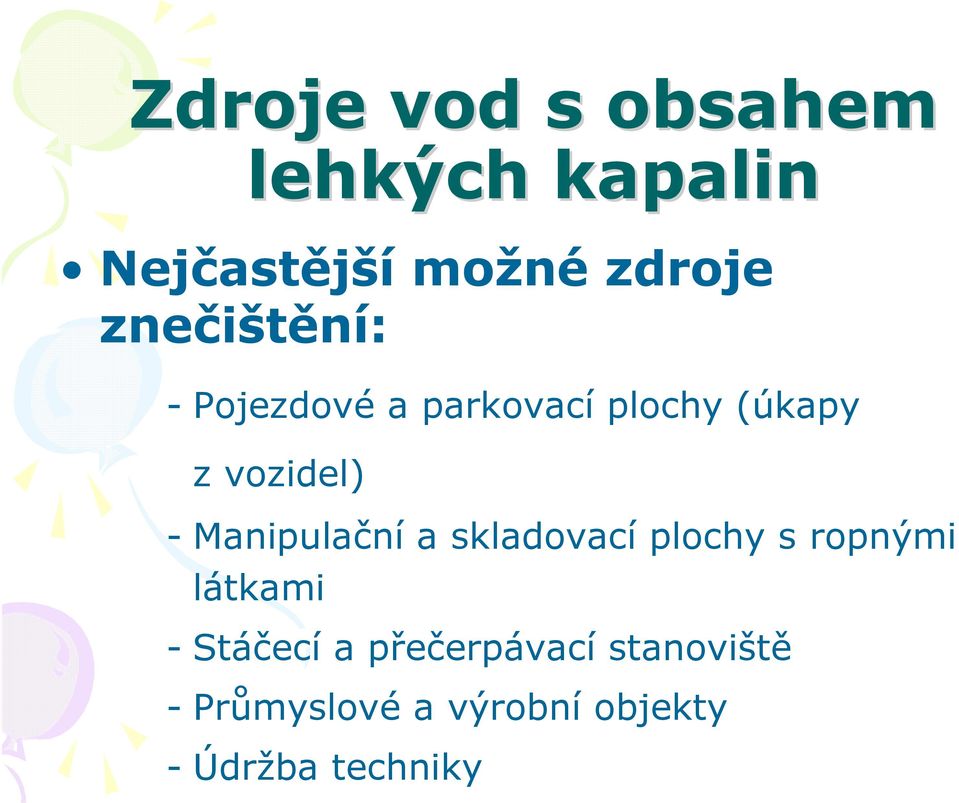

8 Zdroje vod s obsahem lehkých kapalin Nejčastější možné zdroje znečištění: - Pojezdové a parkovací plochy (úkapy z vozidel) - Manipulační a skladovací plochy s ropnými látkami - Stáčecí a přečerpávací stanoviště - Průmyslové a výrobní objekty - Údržba techniky

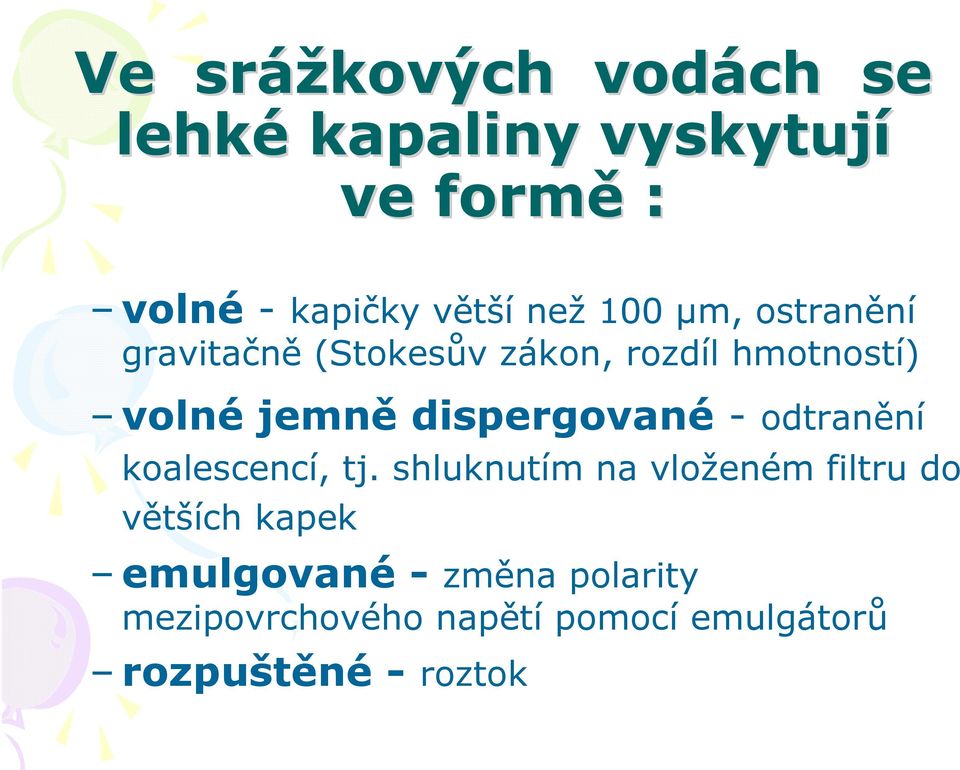

9 Ve srážkových vodách se lehké kapaliny vyskytují ve formě : volné - kapičky větší než 100 µm, ostranění gravitačně (Stokesův zákon, rozdíl hmotností) volné jemně dispergované - odtranění koalescencí, tj. shluknutím na vloženém filtru do větších kapek emulgované - změna polarity mezipovrchového napětí pomocí emulgátorů rozpuštěné - roztok

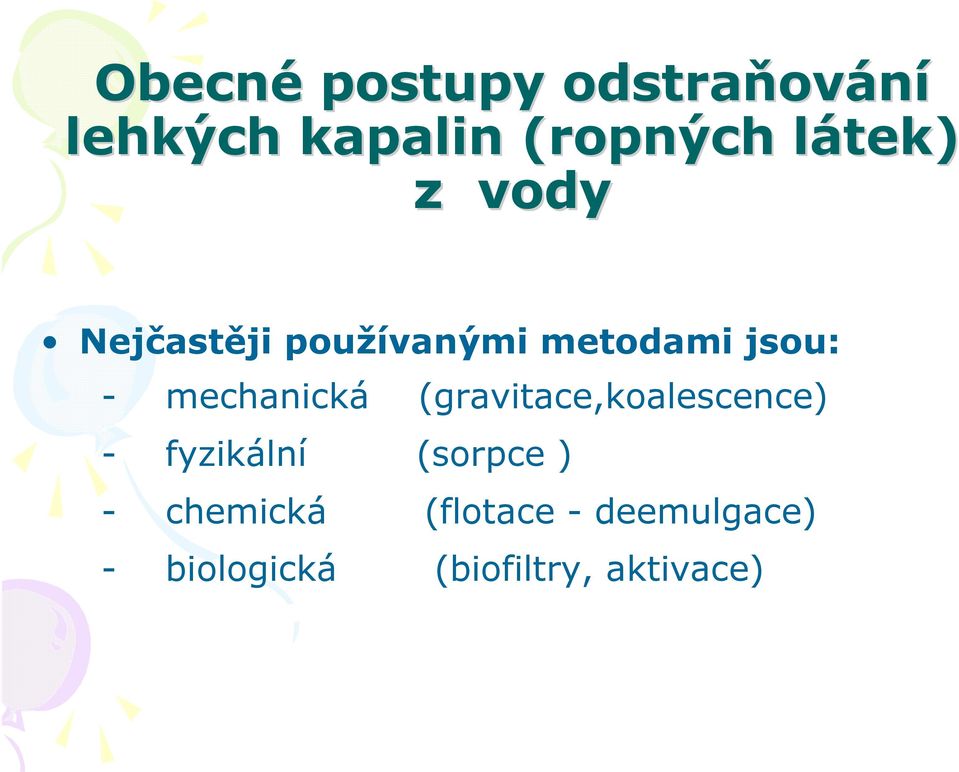

10 Obecné postupy odstraňov ování lehkých kapalin (ropných látek) l z vody Nejčastěji používanými metodami jsou: - mechanická (gravitace,koalescence) - fyzikální (sorpce ) - chemická (flotace - deemulgace) - biologická (biofiltry, aktivace)

11 Reálné výstupní koncentrace jednotlivých fyzikálních metod: Gravitace mg/l Koalescence 2-5 mg/l Sorpce 1 mg/l Rozpustnost ropných látek je v jednotkách mg/l Požadavek na hodnoty pod 1 mg/l NEL je v EU neobvyklý

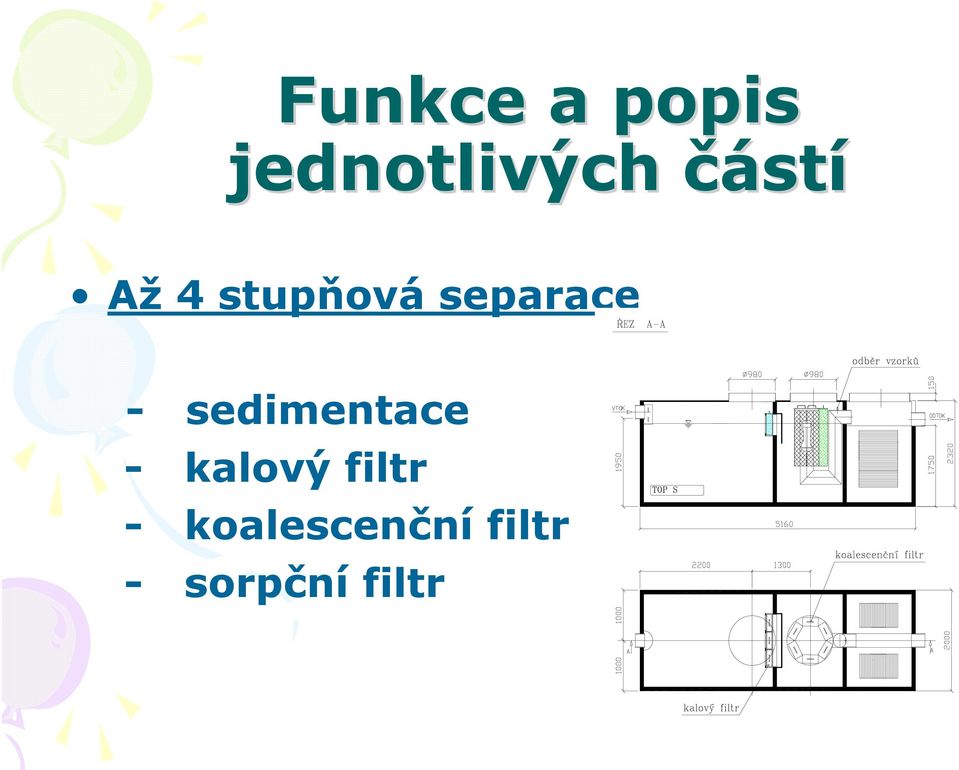

12 Funkce a popis jednotlivých částí Až 4 stupňová separace - sedimentace - kalový filtr - koalescenční filtr - sorpční filtr

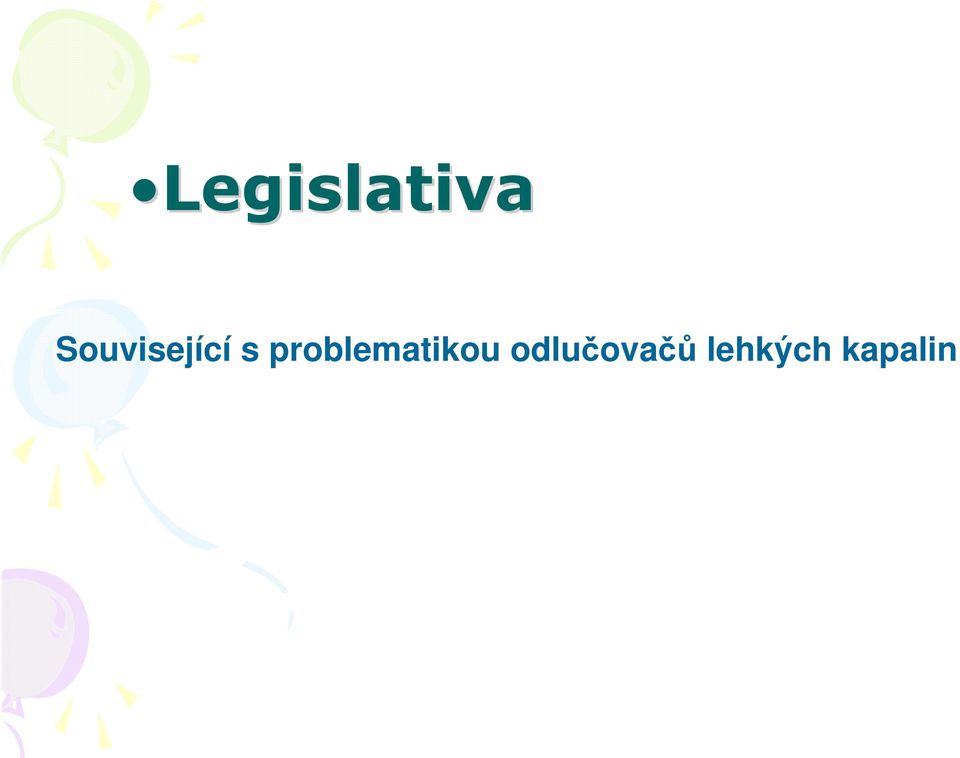

13 Legislativa Související s problematikou odlučovačů lehkých kapalin

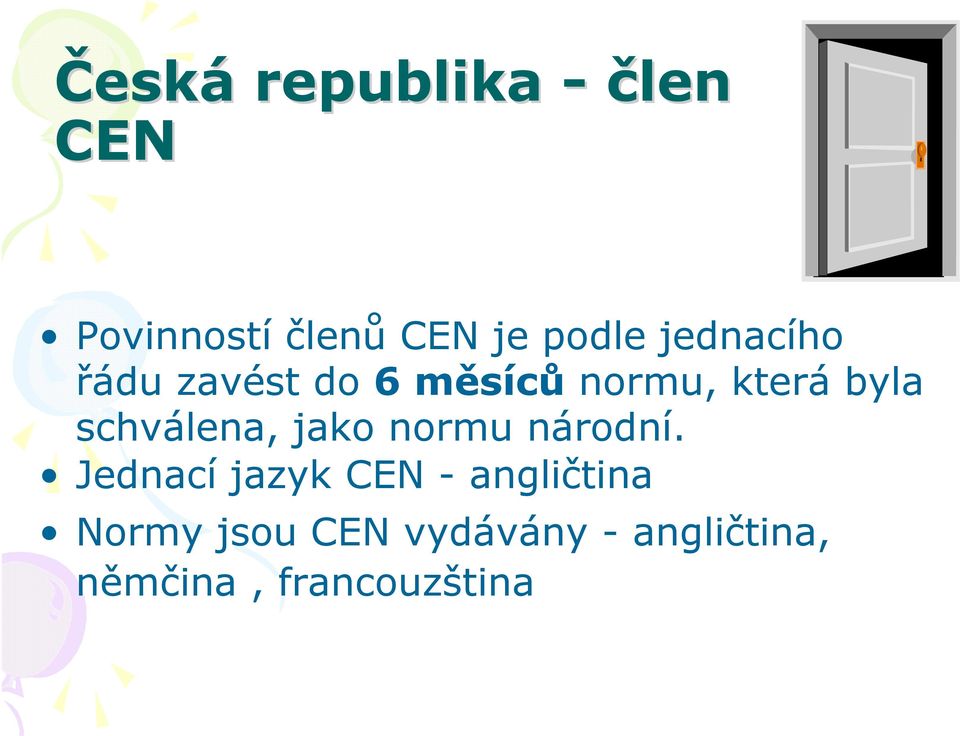

14 Česká republika - člen CEN Povinností členů CEN je podle jednacího řádu zavést do 6 měsíců normu, která byla schválena, jako normu národní. Jednací jazyk CEN - angličtina Normy jsou CEN vydávány - angličtina, němčina, francouzština

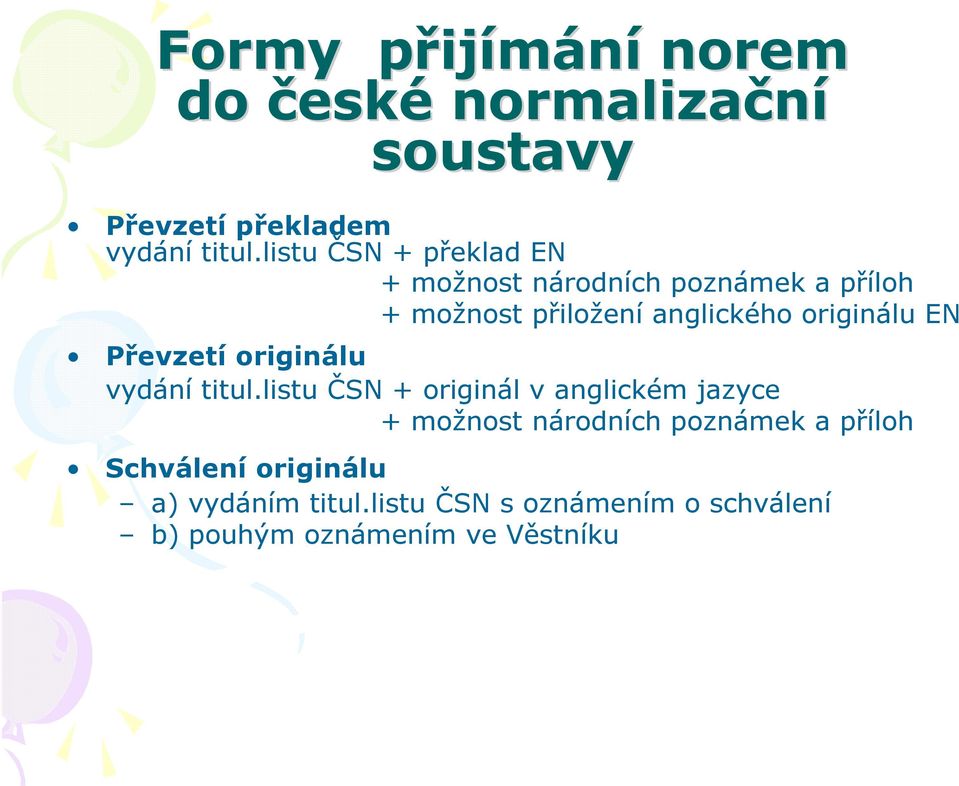

15 Formy přijp ijímání norem do české normalizační soustavy Převzetí překladem vydání titul.listu ČSN + překlad EN + možnost národních poznámek a příloh + možnost přiložení anglického originálu EN Převzetí originálu vydání titul.listu ČSN + originál v anglickém jazyce + možnost národních poznámek a příloh Schválení originálu a) vydáním titul.listu ČSN s oznámením o schválení b) pouhým oznámením ve Věstníku

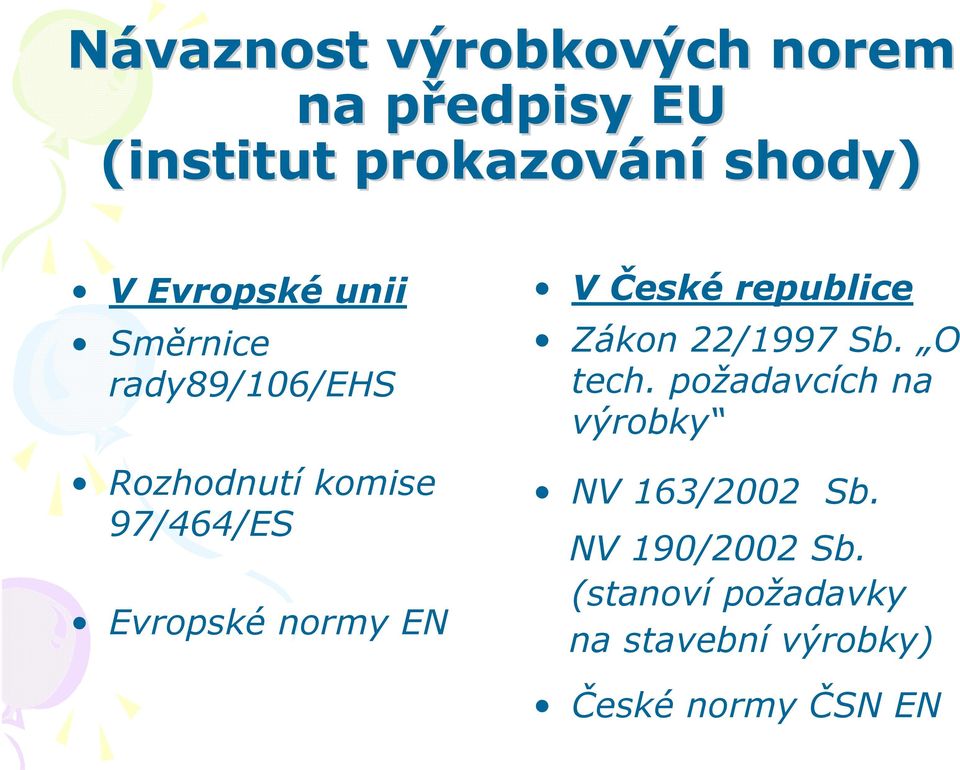

16 Návaznost výrobkových norem na předpisy p EU (institut prokazování shody) V Evropské unii Směrnice rady89/106/ehs Rozhodnutí komise 97/464/ES Evropské normy EN V České republice Zákon 22/1997 Sb. O tech. požadavcích na výrobky NV 163/2002 Sb. NV 190/2002 Sb. (stanoví požadavky na stavební výrobky) České normy ČSN EN

17 Normy pro odlučova ovače e lehkých kapalin 1. ČSN EN Část 1: Zásady navrhování, zhotovování a zkoušení,označování a řízení jakosti platná od , schválená oznámením ve Věstníku od , vyšla přímým překladem v češtině 2. ČSN EN Část 2: Volba jmenovité velikosti, instalace, provoz a údržba platná od , vyšla přímým překladem v češtině 3. ČSN Odvádění a čištění odpadních vod s obsahem ropných látek nová revize platná od

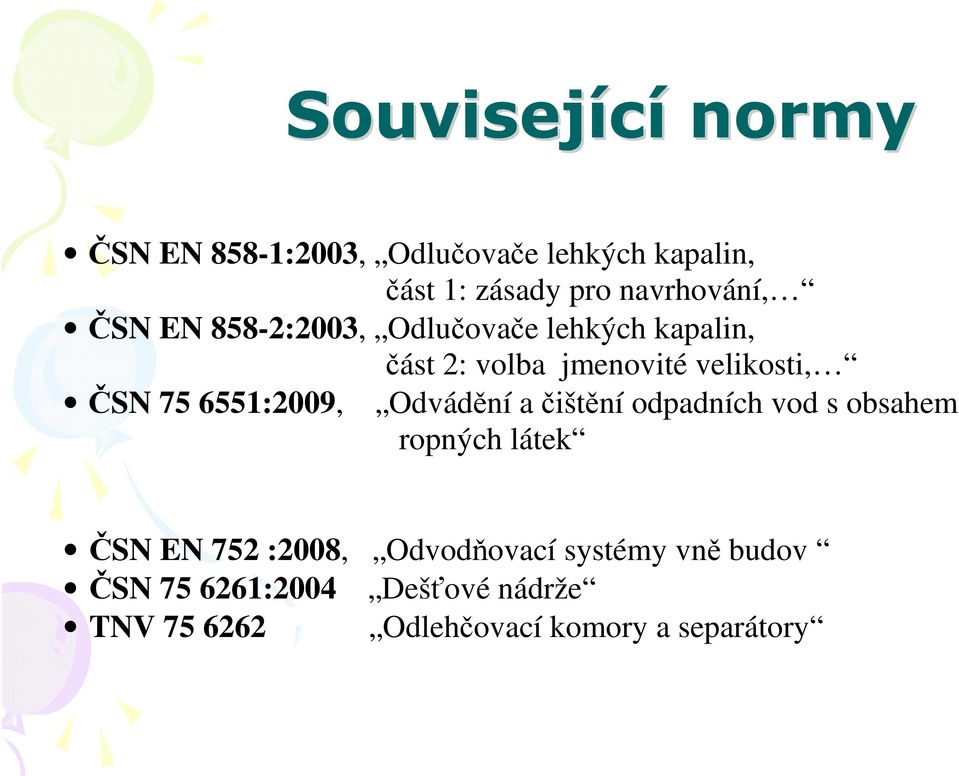

18 Související normy ČSN EN 858-1:2003, Odlučovače lehkých kapalin, část 1: zásady pro navrhování, ČSN EN 858-2:2003, Odlučovače lehkých kapalin, část 2: volba jmenovité velikosti, ČSN :2009, Odvádění a čištění odpadních vod s obsahem ropných látek ČSN EN 752 :2008, Odvodňovací systémy vně budov ČSN :2004 Dešťové nádrže TNV Odlehčovací komory a separátory

19 Základní pojmy a názvoslovn zvosloví 1. Odlučovací zařízení = odlučovač + lapák kalu + další 2. Hodnoty na odtoku z odlučovače 3. Kategorizace zaolejovaných vod 4. Jmenovitá velikost 5. Maximální a návrhový průtok 6. Návrhová intenzita deště 7. Obtok zařízení 8. Dešťová usazovací nádrž

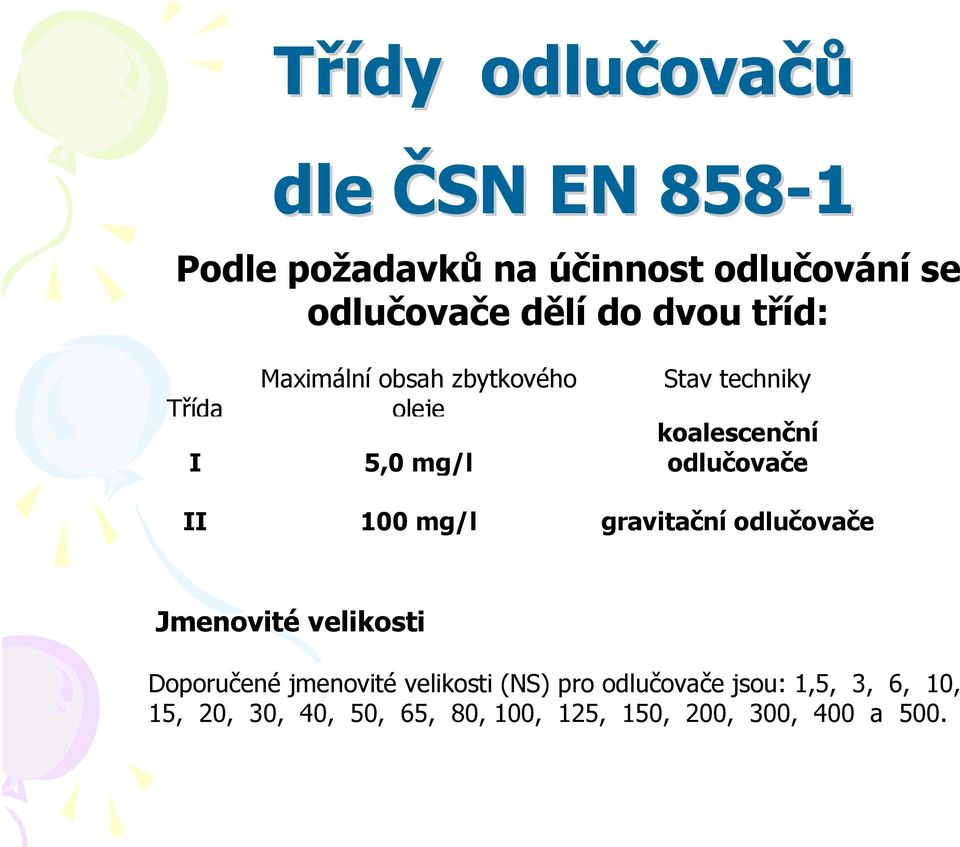

20 Třídy odlučova ovačů dle ČSN EN Podle požadavků na účinnost odlučování se odlučovače dělí do dvou tříd: Třída I Maximální obsah zbytkového oleje 5,0 mg/l Stav techniky koalescenční odlučovače II 100 mg/l gravitační odlučovače Jmenovité velikosti Doporučené jmenovité velikosti (NS) pro odlučovače jsou: 1,5, 3, 6, 10, 15, 20, 30, 40, 50, 65, 80, 100, 125, 150, 200, 300, 400 a 500.

21 Některé zásadní požadavky normy ČSN EN Kalový prostor musí mít odpovídající objem a konstruován tak, aby umožnil snižování rychlosti a stejnoměrný charakter průtoku. - požadavky na stabilitu a odolnost konstrukce u plastových nádrží statika dle ČSN EN Skladovací kapacita u odlučovačů pokud jde o lehkou kapalinu s hustotou do 0,95 g/cm3 musí být nejméně desetinásobkem jmenovité velikosti v litrech u odlučovačů s automatickým uzavíracím zařízením

22 Některé zásadní požadavky normy ČSN EN Automatická uzavírací zařízení.. Uzávěr musí být ovládán nahromaděnou lehkou kapalinou. Musí se brát v úvahu změny rychlosti průtoku. Automatická uzavírací zařízení musí být snadno udržovatelná.. - Obtok až nad jmenovitý průtok odlučovače - Značení zařízení každý odlučovač má výrobní štítek - Zkoušení dle stanovených postupů a na definovaném zkušebním zařízení

23 Odlučova ovače e lehkých kapalin EN Zkoušen ení Zkoušení se provádí na speciálním zařízení (ne na lokalitě), voda musí být pitná, nebo říční, teplota vody 4-20 C Nátokové množství LK (lehký topný olej) je 5 ml/l tzn. koncentrace cca 4250 mg/l Délka zkoušky (4 objemy) min. 15 minut Min počet odběrů vzorků 5 (intervaly 1 min.) Výsledek zařazení do třídy

24 Typová zkouška ka dle ČSN EN Zkušební polygon

25 Některé zásadní požadavky normy ČSN EN Stanovení druhu OLK v závislosti na účelu použití: A) B) C) čištění průmyslových vod čištění srážkových vod z ploch ochrana před únikem LK Volba NS (jmenovité velikosti) v závislosti na: odtoku druhu LK, použitých čistících prostředcích technologii

26 Označen ení části odlučova ovačů Součásti Kalový prostor S Odlučovač třídy II II Odlučovač třídy I I Označení Odlučovač třídy Is (Is Odlučovač s adsorpčním filtrem) Odlučovače třídy I zaručují vyšší stupeň odloučení než odlučovače třídy II

27 Projektování odlučova ovačů LK podle ČSN EN ve dvou fázích: A) stanovení jmenovité velikosti B) návrh objemu kalojemu

28 Projekční návrh Jmenovitá velikost NS = (Q r + f x. Q s )f d NS... jmenovitá velikost odlučovače O r... maximální odtok deště, v 1/s Q s... maximální odtok znečištěných vod, v l/s f d... koeficient měrné hmotnosti pro rozhodující LK pro LK do 0.95 fd = 1 f X... koeficient zohledňující nepříznivé podmínky k odlučování pro srážkové vody fx = 1

29 Návrhový průtok Srážková voda účel použití B) Q r = ϕ. i. A i množství srážek, v 1/s.ha A plocha, v ha ϕ odtokový koeficient Odtokový koeficient ϕ je možno uvažovat =1. Množství srážek i závisí v první řadě na vyhodnocení místních údajů o dešti a stanoví se v souladu s místními pravidly. U velmi velkých ploch může být odtok deště díky vodním rozhraním rozdělen a přiveden k různým odlučovačům.

30 Obtok odlučova ovače Terminologie odlučovač a odlučovací zařízení ČSN EN čl Obtok je zařízení,které umožňuje převést průtok, který je větší než max. přípustný průtok ČSN EN čl Navrhování odlučovačů NS = (Qr + fx. Qs). Fd Qr maximální odtok srážkových vod

31 Standardní řešení obtoku OLK Návrhový průtok: 15 déšť periodicita 1 (i=150l/s/ha) Qh Qh 150 S = 150 R = 150 Qh Qh 150 S = 150 +Qh R = 150

32 Objem kalového prostoru Očekávané množství kalu Typ odpadní vody minimální objem kalojemu *) žádné kondenzát žádný kalojem malé**) -odpadní voda s definovaným malým množstvím kalu -všechny plochy zachytávající dešťovou vodu, na které připadá pouze nepatrné množství nečistot ze silničního provozu apod., např, záchytné plochy u čerpacích stojanů a zastřešené čerpací stanice 100. NS f d střední ***) čerpací stanice, ruční mytí osobních aut, mytí dílů stání na mytí autobusů odpadní vody z opraven, odstavných ploch pro vozidla elektrárny, strojírenské podniky 200. NS f d velké mycí plochy pro stavební stroje, vozidla a zemědělská vozidla stání na mytí nákladních aut automatická zařízení na mytí vozidel např. portálové myčky, mycí linky (minimální objem kalojemu 5000 l podle ) 300. NS f d *) vůči dnu odtokové trubky (klidová hladina vody) **) neplatí pro odlučovače o jmenovité velikosti větší nebo rovné 10, s vyjímkou zastřešených parkovacích ploch ***) minimální objem kalojemu 600 l.

33 Posouzení kalových prostor u odlučova ovačů AS TOP Typy AS TOP P pro velké množství kalu 300 x NS plochy průmyslových areálů manipulační a montážní plochy Typy AS TOP VF pro střední množství kalu 200 x NS parkovací plochy automobilů Typy AS TOP RC pro malé množství kalu 100 x NS plochy s malým podílem zatížení ze silničního provozu

34 Návrhový program TOP v Excel 97 najdete na web stránk nkách firmy ASIO ASIO, spol s.r.o. Tuřanka 1, PoB 56 Tel.: 05 / Nový výpočet Brno info@asio.cz Naprogramoval: Martin Cibula Volba typu a jmenovité velikosti odlučovačů lehkých kapalin AS - TOP Výpočet dešťové vody Q r =? * i * A? Q r = Q ri A i Odtokový koeficient? : 0 Odtokový koeficient? Qr = 0 0 Intenzita deště i : 0 l.s -1.ha -1 Plocha A : 0 m 2 Přidat Q r Nový výpočet začněte stiskem tlačítka "Nový výpočet". Periodicita: 0,5 - obytná území s více než 5000 obyv. - městská centra, průmyslová území, drobné provozy 1,0 - obytná území s více než 5000 obyv. - venkovská území, průmyslové závody s oddělenou sítí Intenzita deště Periodicita Intenzita deště pro 15ti minutový déšť periodicity 0,5 nebo 1. Výpočet znečištěné vody Q s = Q s1 + Q s2 + Q s3 - z odtokových ventilů Q s1 počet ventil DN 25, R1 : 0 ventil DN 20, R3/4 : 0 ventil DN 15, R1/2 : 0 => Q s1 = 0 l/s - z mycích zařízení Q s2 0 => Q s2 = 0 l/s - z vysokotlakých čistících přístrojů Q s3 0 => Q s3 = 0 l/s Výpočítat Q s? Q s = 0 l/s

35 Revize normy ČSN Odvádění a čištění odpadních vod s obsahem ropných látek v působnosti TNK 95 kanalizace připomínkové řízení 07/2008 schválení návrhu 08/2008 revize normy platná od revize po 5 letech

36 Revize normy ČSN Důvody revize: ČSN Legislativa zabezpečení souladu s ustanoveními normy ČSN EN Rámcová směrnice pro vodní politiku (Směrnice rady 2000/60/EC) vodní útvary dobrý stav Praxe Celospolečenská změna náhledu na nakládání se srážkovými vodami (nutnost hospodaření s těmito vodami) Nutnost aktualizace některých ustanovení normy (návrhové průtoky) Konkretizace materiálových hodnot POLYPROPYLENU (doplňuje normu ČSN EN 858-1)

37 Revize normy ČSN Nejdůležitější změny ČSN A) havarijní zabezpečení srážkových vod s nebezpečím kontaminace B) C) sorpce) D) návrhový průtok množství RL v odtoku (použití materiály pro výrobu OLK

38 Srážkov kové vody - zabezpečen ení Nové názvosloví - objekt havarijního zabezpečení Nová filozofie

39 Srážkov kové vody - zabezpečen ení Důraz na zachycení NL Pohled do Rakouska (konference ve Vídni) Kvalita vod odtékajících z komunikací, původ znečištění: vnos z dešťů znečištění způsobené bržděním vozidel (pneumatiky a brzdové kotouče) zbytky z procesu spalování v motorech, úkapy RL látky pocházející z údržby cest (chloridy) Vše většinou vázané na nerozpuštěné látky

40 Srážkov kové vody - zabezpečen ení Funkce objektů havarijního zabezpečení zamezení havárií a bezpečné usazení NL zachycení co největšího podílu nerozpuštěných látek a tedy i nebezpečných látek na ně vázáných A hlavně!!! Další zacházení se škodlivinami, které se v odlučovači zachytily.dokladování pravidelné údržby a prokazování předepsané likvidace zachycených odpadů Přednostně navrhovat odlučovače LK (viz EN) Jiné objekty Nesmí dojít k úniku LK při směrodatném dešti Nesmí být vyplaveny zachycené NL Usazovací prostor (nebo jiný způsob) musí zabezpečit minimálně stejné zachycení NL jako by tomu bylo při návrhu podle EN ( např.en 858-2)

41 Návrhový průtok Filozofie zrušen čl (... návrhový déšť 30 l/s) obtok zařízení až nad max. návrhový průtok důraz na kalové prostory, velikost min. 100 x NS (v souladu s EN 858) dimenze OLK na celý návrhový průtok obtok musí být jen jako havarijní přepad zabránit vyplavení již zachycených kalů

42 Návrhový průtok proč ne návrhovn vrhová intenzita 30 l/s/ha Většinou používaný: 15 déšť periodicity 1 = cca l/s/ha intenzita Jedenkrát za rok prší 130 l/s/ha 9x ročně pak víc než 30 l/s/ha Řada1 Logaritmický (Řada1) y = -46,527Ln(x) + 131,55 R 2 = 0, periodicita Křivka četnosti pro 15 deště pro Brno Pokud je sedimentační, nebo retenční prostor navržen jen na 30 l/s/ha pak je pravděpodobně 9x /rok přetížen a z toho min 5x /rok přetížen dvojnásobně..

43 Bohužel často používan vané řešení Návrhový průtok i=30 l/s/ha + zařízení s obtokem Qobtok =120 Qmax=150 S = 30 R = 30 Tzv. vyplachovací bezúdržbové řešení

44 Standardní řešení obtoku OLK Návrhový průtok: 15 déšť periodicita 1 (i=150l/s/ha) Qh Qh 150 S = 150 R = 150 Qh Qh 150 S = 150 +Qh R = 150

45 Objekty havarijního ho zabezpečen ení Příklady objektu havarijního zabezpečení

46 Sorpční dočištění Nově se zavádí článek: POZOR na tzv. sorpční vpusti U čisticího zařízení na srážkové povrchové vody se sorpce doporučuje použít : jen ve výjimečných a odůvodněných případech a jen jako další samostatný stupeň čištění pouze za odlučovacím zařízením třídy I podle ČSN EN a ČSN EN Pro návrh sorpčního filtru je rozhodující: filtrační rychlost množství suspendovaných látek délka filtračního cyklu sorpční kapacita použitého sorbentu (statická i dynamická) nasycený sorbent musí být snadno vyměnitelný

47 Rychlá kontrola návrhu n dimenze objektu OLK Návrhový průtok pro výpočet jmen.velikosti (NG) se vypočítá z místní 15 déště s period. 1 (v ČR cca 130 l/s/ha). Usazovací prostor musí být minimálně 100x NG v litrech (tj. OLK na 100 l/s musí mít minimálně usazovací prostor veliký 10 m3) Obtoky nejsou povoleny do velikosti návrhového průtoku!

48 Materiál l OLK konstrukce není omezena jen na ocel, beton a PE Materiál použitý pro konstrukci odlučovacího zařízení se volí podle 6.2 ČSN EN 858-1:2003 (Jakékoliv jiné materiály, musí vyhovět všem příslušným požadavkům normy ČSN EN ) Materiálové požadavky na polypropylen jsou uvedeny v příloze A. Součástí výrobní dokumentace výrobce musí být konkrétní materiálové hodnoty použité při prokazování shody: chemická odolnost, vodotěsnost statická spolehlivost konstrukce.

49 HODNOTY na ODTOKU

50 Problematika odtokových hodnot NV 61/2003 Sb.- ukazatele a hodnoty přípustného znečištění: Je stanovena jen imisní hodnota NEL při Q 355 (0,1 mg/l) Dva rozpory - záměna emisních a imisních hodnot, - pokud prší je průtok v recipientu Q355??? Chybí metodika odběru vzorků Je diskutabilní zda lze slučovat údaj o účinnosti získaný při zkoušce a požadavek na hodnoty na odtoku - v zahraničí se to obvykle nedělá a ani EN s tím neuvažuje (z důvodu rozpustnosti RL jsou diskutabilní hodnoty pod 1 mg/l )

51 Reálné výstupní koncentrace jednotlivých fyzikálních metod: Gravitace mg/l Koalescence 2-5 mg/l Sorpce 1 mg/l Rozpustnost ropných látek je v jednotkách mg/l Požadavek na hodnoty pod 1 mg/l NEL je v EU neobvyklý

52 Emisní hodnoty (garantované?) hodnoty z typové zkoušky hodnoty statisticky očekávané hodnoty naměřené na kontinuálně pracujícím zařízení hodnoty jiné (např. jednorázově naměřené na lokalitě)

53 Hodnoty na odtoku (emisní) Normová hraniční hodnota 5 mg/l Hodnota laboratorní jako výsledek měření při normové zkoušce typu akreditovanou laboratoří např. 0,2 mg/l Hodnota měřená na lokalitě kontinuálně pracující zařízení nárazový provoz OLK koalescenční OLK 2 3 mg/l

54 Normové hodnoty ze zkoušky ky typu Požadované hodnoty při zkoušce typu do 5 mg NEL/l - tř. I do 100 mg NEL/l - tř. II dle ČSN EN : Praktické zkušenosti z provozu, zakotveno již v původních národních normách ( DIN, ÖNorm, aj.) Rozdíl mezi naměřenými hodnotami při zkoušce a v praktickém provozu vliv suspendovaných látek, různé typy LK, nerovnoměrnost provozu, údržba, rozpustnost LK ve vodě atd. Ovlivnění prostředí (samočistící schopnost prostředí)

55 PK1 Vliv objemu na odtokové hodnoty Zvětšením usazovacího prostoru dojde k zachycení většího množství nerozpuštěných látek viz gravitační odlučovače hranice účinnosti se udává kolem 20 mg/l (norma říká něco o skupině 2 tj. 100 mg/l) OVLIVNÍ V DESíTKÁCH MILIGRAMů Zvětšení koalescence - Hodnota průměrně dosahovaná na lokalitě při znečištěných vodách 2-3 mg/l Opět ale neplatí, že zvětšováním koalescence se sníží zbytkové znečištění.. OVLIVNÍ V JEDNOTKÁCH MILIGRAMů Hodnoty nižší jsou závislé na rozpustnosti a způsobu emulgace a další zvětšování objemů jak akumulačních, tak i koalescenčních nevede k podstatným změnám Příklad řazení čistíren za sebou.

56 Snímek 55 PK1 Ploteny Karel;

57 Hodnoty z typové zkoušky ky Zkouška dle ČSN EN exaktně popsaný postup zkoušky průtok, simulace max.průtoku a znečištění, doba zkoušky, odběr vzorků atd. koncentrace nátoku cca 4250 mg LTO /l skutečně naměřené hodnoty na AS TOP: čisté zařízení, jmenovitý průtok 0.63, 0.67, 0.67, 0.75, 0.75 mg/l - ø 0.69

58 Hodnoty naměř ěřené na kontinuáln lně pracujícím zařízen zení Průmyslové provozy individuální technologie (emulze) stálé objektivní podmínky jednoznačná metodika odběru vzorků stanovení průměru, max.emisní hodnoty možnost ovlivnit nátok (kvantitativně i kvalitativně)

59 Měření na kontinuáln lně pracujícím m zařízen zení

60 Hodnoty jiné Např. naměřené na lokalitě jsou většinou nic neříkající bez metodiky nemají žádnou vypovídací schopnost jsou tedy určené jen k manipulačnímu jednání se zákazníkem nebo úřadem při vodoprávním řízení

61 Navrhování sorpčních filtrů Sorpční filtry se osazují na odlučovačích lehkých kapalin třídy I, u kterých je požadavek na odstranění zbytkových neemulgovaných lehkých kapalin. Při vstupní koncentraci lehkých kapalin nižší než 5 mg/l a správném návrhu lze docílit hodnot odtoku nižších než 1 mg/l. Sorpční filtry lze navrhovat pouze pokud je před nimi osazen odlučovač se správně nadimenzovaným kalovým prostorem a koalescenčním filtrem podle normy EN

62 Navrhování sorpčních filtrů Adsorpční mohutnost adsorbentu. Dynamická aktivita množství adsorbovaných látek k jednotkovým množstvím adsorbentu při průtoku odpadní vody až k bodu průrazu (doba jednoho adsorpčního cyklu ). Tato aktivita vysoce závisí na hydrodynamických a geometrických poměrech ve vrstvě adsorbentu a má tedy platnost pouze za daných fyzikálních podmínek adsorpce. Výrobce udává tzv. statiskou aktivitu (např FIBROIL 9g/1g) Dle normy možno použít max. 0,1g / 1g = dynamická aktivita. Filtrační rychlost v= opt m/s max m/s

63 Navrhování sorpčních filtrů Průrazem se rozumí protlačování vody sorpčním filtrem tzv. po vrstvách, kdy jedna vrstva postupně tlačí před sebou další a další vrstu až dojde k protečení celého filtru. Rozhodující je doba a dostatečně dlouhá cesta kontaktu ropné látky s fibroilovou náplní. Materiály Jako plnící materiály do sorpčních filtrů lze použít aktivní uhlí, silikáty, bentonity, expandované perlity, textilní a umělé materiály, které splňují svými charakteristikami požadované funkční adsorpční vlastnosti - ověřenou dynamickou adsorpční aktivitou.

64 Průtok sorpčním m filtrem AS TOP S

65 Nejčastější použití adsorbentu FIBROIL Materiálové složení : dvouvrstvá fólie vysokohustotního polypropylenu a polyetylénu a mikromletého vápence. Adsorpční kolona musí být zaplněna rovnoměrně s plněním 55 max. 65 kg/m3. Pokud je adsorpční kolona rozdělena na několik paralelních sekcí, je nutné zajistit rovnoměrné rozdělení průtoku. Minimální výška adsorpční vrstvy je 0,4 m. Minimální poměr výšky a průměru (uhlopříčky) je 1:1, 1,5-2:1 Doporučená rychlost průtoku přes kolonu je 0,01-0,02 m/s. Max. dynamická kapacita kolony je 1 g lehké kapaliny na 1 g FIBROIL. Při nárazovém průtoku je nutno provozovat kolonu jako ponořenou s průtokem shora dolů. Při vstupní koncentraci lehkých kapalin nižší než 5 mg/l lze dosahovat výstupní koncentrace nižší než 0,5 mg/l. Toto platí pouze za nepřítomnosti mechanických nebo chemických emulzí. Při použití lehkých olejů ( benzín, letecký petrolej) je účinnost nižší.

66 Nejlepší dostupné technologie pro odlučova ovače e lehkých kapalin Podle EN 858 Třída II 100 mg/l zbytkového NEL Třída I 5 mg/l zbytkového NEL České specifikum??? Odlučovače se sorpcí třída I s Výjimečně a jen u malých zdrojů do 6 l/s a tam, kde je možné průběžné měření Třída I s a 1 mg/l zbytkových uhlovodíků

67 Nesmyslnost častých českých požadavk adavků na nízkn zké hodnoty Žádná země v západní Evropě nepoužívá na zabezpečení dešťových vod hodnoty pod 5 mg/l ropných látek Důvody : Rozpustnost ropných látek je v mg/l Náklady na čištění neúměrné efektu Ropné látky jsou rozložitelné biologicky Důraz je třeba klást především na zachycení nerozpuštěných látek dostatečné předčištění Na NL jsou navázány těžké kovy a polycyklické aromatické uhlovodíky PAU

68 Přístupy při p i povolování technologický výrobkový kombinovaný

69 Technologický přístupp předepsané měření na daném zařízení na konkrétní lokalitě předepsané časové intervaly odběrů předepsané průměrné a max. přípustné hodnoty

70 Technologický přístupp Pozitiva: možnost individuálně řídit potřeby na lokalitách, kde odtékají průmyslové vody Negativa: skoro nepoužitelné u odlučovačů na povrchové vody nedostatečná možnost kontroly kvalita odběru ( laický personál ) chybějící metodika odběrů

71 Výrobkový přístupp předepsaná kvalitativní třída zařízení předepsaný interval údržby kontrola správnosti osazení kontrola správnosti provozování

72 Výrobkový přístupp Pozitiva: objektivita kvality zařízení (přítomnost AO) návaznost na systém prokazování shody snadné rozhodnutí při povolování jednoduchá kontrola Negativa: nevhodnost pro nestandardní případy nemožnost individuálně ovlivnit potřebu lokality

73 Výrobkový přístupp NOVINKA v novele Vodního zákona viz oddíl II Nakládání s vodami :..při vypouštění do kanalizace může být povinnost měřit objem a kvalitu nahrazena podmínkami provozu zařízení určeného k odstranění zvlášť nebezpečných závadných látek z odpadních vod

74 Výrobkový přístupp Úplně jiný pohled na problematiku: Právní výklad zkráceně - voda odtékají z povrchu je voda povrchová Odlučovače jsou pak objekty na sítí s funkcí zachycení havarijních úniků Objekty se staví např. dle normy Otázka úrovně zabezpečení gravitační odlučovač, koalescenční, koalescenční se sorbčním dočištěním (výhody a neváhody)

75 Kombinovaný přístupp předepsaná kvalitativní třída zařízení předepsané měření na daném zařízení na konkrétní lokalitě (POZOR! - rozporné hodnoty) předepsané průměrné a max. přípustné hodnoty předepsané časové intervaly odběrů předepsaný interval údržby kontrola správnosti osazení kontrola správnosti provozování

76 Kombinovaný přístupp Pozitiva: objektivita kvality zařízení (přítomnost AO) návaznost na systém prokazování shody možnost individuálně řídit potřeby na lokalitách Negativa: nedostatečná možnost kontroly kvalita odběru ( laický personál ) chybějící metodika odběrů

77 Závěr Standardní případy (srážkové vody,parkoviště,zpevněné plochy) ideální použít výrobkového přístupu Složitější vypouštění (průmyslové vody, smíšené vody srážkové a technologické) vhodná volba technologického nebo kombinovaného přístupu
