1 MODULÁRNÍ PLECHOVÁ STŘEŠNÍ KRYTINA

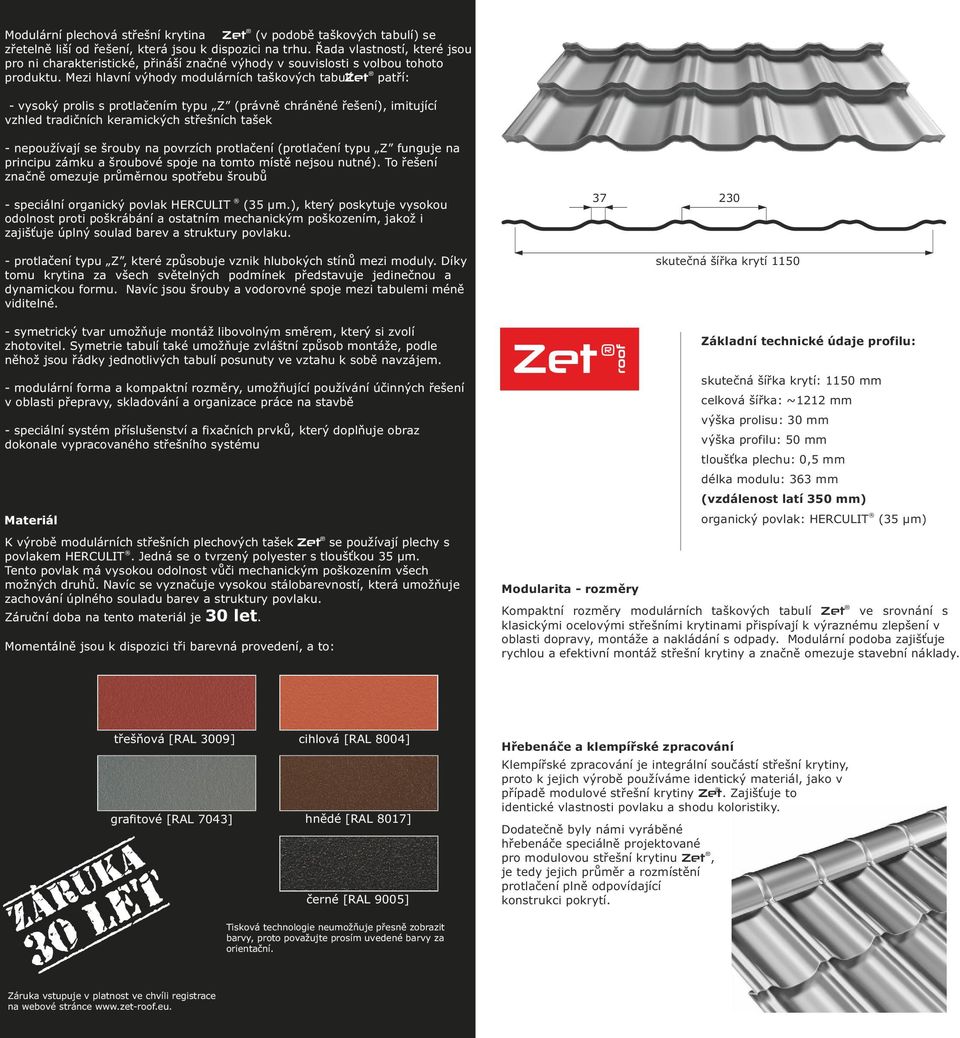

2 Modulární plechová střešní krytina Zet (v podobě taškových tabulí) se zřetelně liší od řešení, která jsou k dispozici na trhu. Řada vlastností, které jsou pro ni charakteristické, přináší značné výhody v souvislosti s volbou tohoto produktu. Mezi hlavní výhody modulárních taškových tabulí Zet patří: - vysoký prolis s protlačením typu Z (právně chráněné řešení), imitující vzhled tradičních keramických střešních tašek - nepoužívají se šrouby na povrzích protlačení (protlačení typu Z funguje na principu zámku a šroubové spoje na tomto místě nejsou nutné). To řešení značně omezuje průměrnou spotřebu šroubů - speciální organický povlak HERCULIT (35 µm.), který poskytuje vysokou odolnost proti poškrábání a ostatním mechanickým poškozením, jakož i zajišťuje úplný soulad barev a struktury povlaku. - protlačení typu Z, které způsobuje vznik hlubokých stínů mezi moduly. Díky tomu krytina za všech světelných podmínek představuje jedinečnou a dynamickou formu. Navíc jsou šrouby a vodorovné spoje mezi tabulemi méně viditelné skutečná šířka krytí symetrický tvar umožňuje montáž libovolným směrem, který si zvolí zhotovitel. Symetrie tabulí také umožňuje zvláštní způsob montáže, podle něhož jsou řádky jednotlivých tabulí posunuty ve vztahu k sobě navzájem. - modulární forma a kompaktní rozměry, umožňující používání účinných řešení v oblasti přepravy, skladování a organizace práce na stavbě - speciální systém příslušenství a fixačních prvků, který doplňuje obraz dokonale vypracovaného střešního systému Materiál K výrobě modulárních střešních plechových tašek Zet se používají plechy s povlakem HERCULIT. Jedná se o tvrzený polyester s tloušťkou 35 µm. Tento povlak má vysokou odolnost vůči mechanickým poškozením všech možných druhů. Navíc se vyznačuje vysokou stálobarevností, která umožňuje zachování úplného souladu barev a struktury povlaku. Záruční doba na tento materiál 30 je 30 let let.. Momentálně jsou k dispozici tři barevná provedení, a to: Modularita - rozměry Základní technické údaje profilu: skutečná šířka krytí: 1150 mm celková šířka: ~1212 mm výška prolisu: 30 mm výška profilu: 50 mm tloušťka plechu: 0,5 mm délka modulu: 363 mm (vzdálenost latí 350 mm) organický povlak: HERCULIT (35 µm) Kompaktní rozměry modulárních taškových tabulí Zet ve srovnání s klasickými ocelovými střešními krytinami přispívají k výraznému zlepšení v oblasti dopravy, montáže a nakládání s odpady. Modulární podoba zajišťuje rychlou a efektivní montáž střešní krytiny a značně omezuje stavební náklady. třešňová [RAL 3009] grafitové [RAL 7043] cihlová [RAL 8004] hnědé [RAL 8017] černé [RAL 9005] Hřebenáče a klempířské zpracování Klempířské zpracování je integrální součástí střešní krytiny, proto k jejich výrobě používáme identický materiál, jako v případě modulové střešní krytiny Zet. Zajišťuje to identické vlastnosti povlaku a shodu koloristiky. Dodatečně byly námi vyráběné hřebenáče speciálně projektované pro modulovou střešní krytinu Zet, je tedy jejich průměr a rozmístění protlačení plně odpovídající konstrukci pokrytí. Tisková technologie neumožňuje přesně zobrazit barvy, proto považujte prosím uvedené barvy za orientační. Záruka vstupuje v platnost ve chvíli registrace na webové stránce

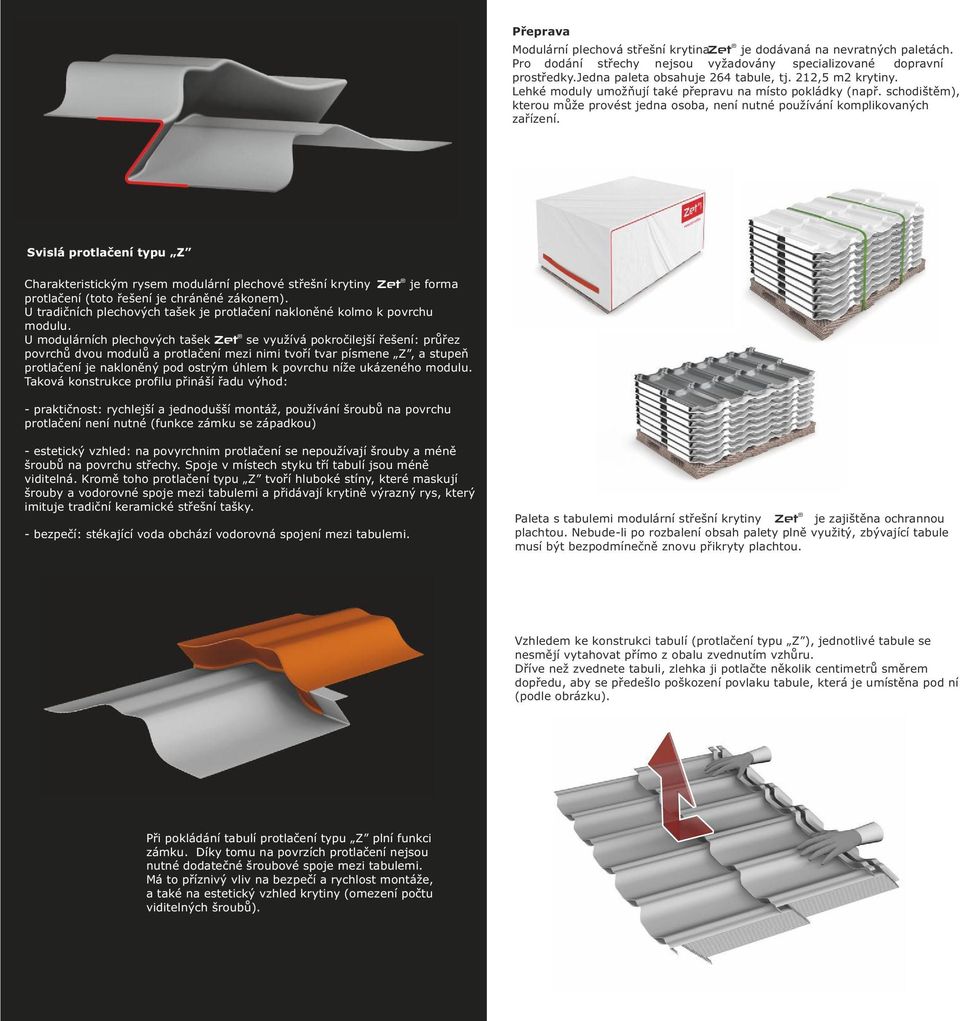

3 Přeprava Modulární plechová střešní krytina Zet je dodávaná na nevratných paletách. Pro dodání střechy nejsou vyžadovány specializované dopravní prostředky.jedna paleta obsahuje 264 tabule, tj. 212,5 m2 krytiny. Lehké moduly umožňují také přepravu na místo pokládky (např. schodištěm), kterou může provést jedna osoba, není nutné používání komplikovaných zařízení. Svislá protlačení typu Z Charakteristickým rysem modulární plechové střešní krytiny Zet je forma protlačení (toto řešení je chráněné zákonem). U tradičních plechových tašek je protlačení nakloněné kolmo k povrchu modulu. U modulárních plechových tašek Zet se využívá pokročilejší řešení: průřez povrchů dvou modulů a protlačení mezi nimi tvoří tvar písmene Z, a stupeň protlačení je nakloněný pod ostrým úhlem k povrchu níže ukázeného modulu. Taková konstrukce profilu přináší řadu výhod: - praktičnost: rychlejší a jednodušší montáž, používání šroubů na povrchu protlačení není nutné (funkce zámku se západkou) - estetický vzhled: na povyrchnim protlačení se nepoužívají šrouby a méně šroubů na povrchu střechy. Spoje v místech styku tří tabulí jsou méně viditelná. Kromě toho protlačení typu Z tvoří hluboké stíny, které maskují šrouby a vodorovné spoje mezi tabulemi a přidávají krytině výrazný rys, který imituje tradiční keramické střešní tašky. - bezpečí: stékající voda obchází vodorovná spojení mezi tabulemi. Paleta s tabulemi modulární střešní krytiny Zet je zajištěna ochrannou plachtou. Nebude-li po rozbalení obsah palety plně využitý, zbývající tabule musí být bezpodmínečně znovu přikryty plachtou. Vzhledem ke konstrukci tabulí (protlačení typu Z ), jednotlivé tabule se nesmějí vytahovat přímo z obalu zvednutím vzhůru. Dříve než zvednete tabuli, zlehka ji potlačte několik centimetrů směrem dopředu, aby se předešlo poškození povlaku tabule, která je umístěna pod ní (podle obrázku). Při pokládání tabulí protlačení typu Z plní funkci zámku. Díky tomu na povrzích protlačení nejsou nutné dodatečné šroubové spoje mezi tabulemi. Má to příznivý vliv na bezpečí a rychlost montáže, a také na estetický vzhled krytiny (omezení počtu viditelných šroubů).

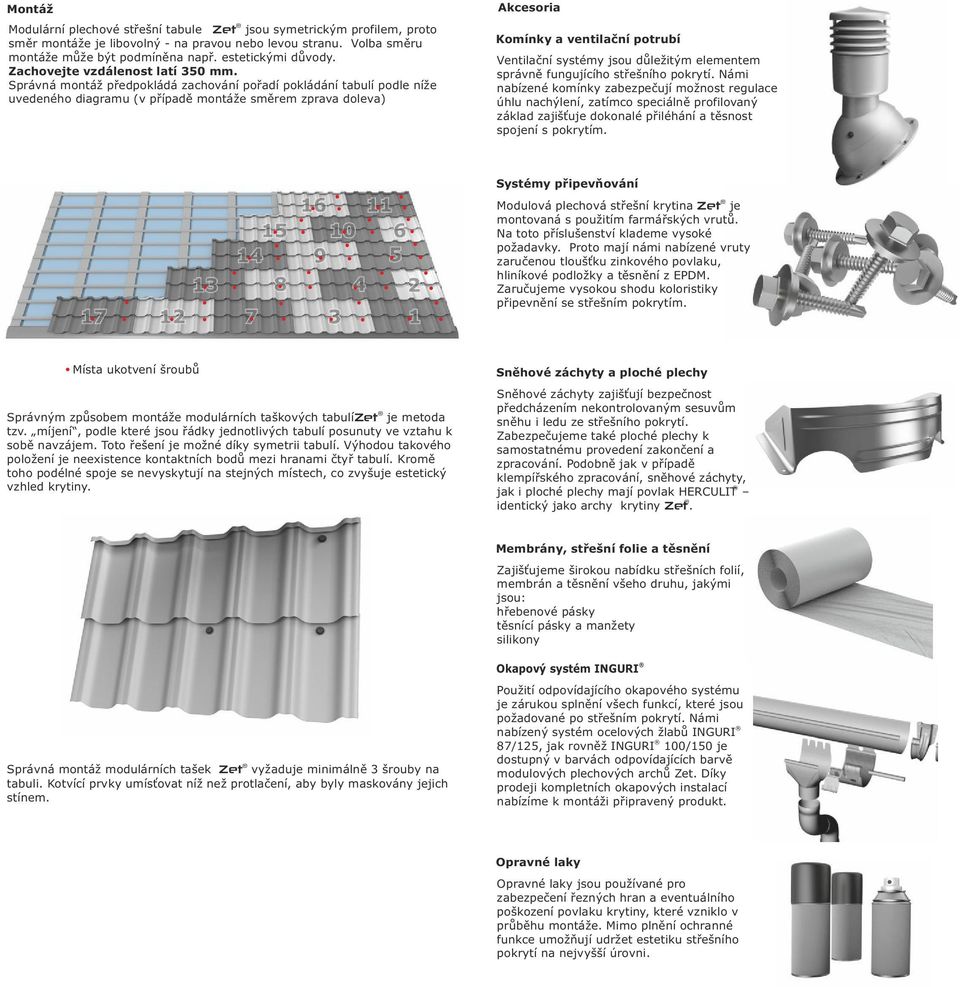

4 Montáž Modulární plechové střešní tabule Zet jsou symetrickým profilem, proto směr montáže je libovolný - na pravou nebo levou stranu. Volba směru montáže může být podmíněna např. estetickými důvody. Zachovejte vzdálenost latí 350 mm. Správná montáž předpokládá zachování pořadí pokládání tabulí podle níže uvedeného diagramu (v případě montáže směrem zprava doleva) Akcesoria Komínky a ventilační potrubí Ventilační systémy jsou důležitým elementem správně fungujícího střešního pokrytí. Námi nabízené komínky zabezpečují možnost regulace úhlu nachýlení, zatímco speciálně profilovaný základ zajišťuje dokonalé přiléhání a těsnost spojení s pokrytím. Systémy připevňování Modulová plechová střešní krytina Zet je montovaná s použitím farmářských vrutů. Na toto příslušenství klademe vysoké požadavky. Proto mají námi nabízené vruty zaručenou tloušťku zinkového povlaku, hliníkové podložky a těsnění z EPDM. Zaručujeme vysokou shodu koloristiky připevnění se střešním pokrytím. Místa ukotvení šroubů Správným způsobem montáže modulárních taškových tabulí Zet je metoda tzv. míjení, podle které jsou řádky jednotlivých tabulí posunuty ve vztahu k sobě navzájem. Toto řešení je možné díky symetrii tabulí. Výhodou takového položení je neexistence kontaktních bodů mezi hranami čtyř tabulí. Kromě toho podélné spoje se nevyskytují na stejných místech, co zvyšuje estetický vzhled krytiny. Sněhové záchyty a ploché plechy Sněhové záchyty zajišťují bezpečnost předcházením nekontrolovaným sesuvům sněhu i ledu ze střešního pokrytí. Zabezpečujeme také ploché plechy k samostatnému provedení zakončení a zpracování. Podobně jak v případě klempířského zpracování, sněhové záchyty, jak i ploché plechy mají povlak HERCULIT identický jako archy krytiny Zet. Membrány, střešní folie a těsnění Zajišťujeme širokou nabídku střešních folií, membrán a těsnění všeho druhu, jakými jsou: hřebenové pásky těsnící pásky a manžety silikony Okapový systém INGURI Správná montáž modulárních tašek Zet vyžaduje minimálně 3 šrouby na tabuli. Kotvící prvky umísťovat níž než protlačení, aby byly maskovány jejich stínem. Použití odpovídajícího okapového systému je zárukou splnění všech funkcí, které jsou požadované po střešním pokrytí. Námi nabízený systém ocelových žlabů INGURI 87/125, jak rovněž INGURI 100/150 je dostupný v barvách odpovídajících barvě modulových plechových archů Zet. Díky prodeji kompletních okapových instalací nabízíme k montáži připravený produkt. Opravné laky Opravné laky jsou používané pro zabezpečení řezných hran a eventuálního poškození povlaku krytiny, které vzniklo v průběhu montáže. Mimo plnění ochranné funkce umožňují udržet estetiku střešního pokrytí na nejvyšší úrovni.

5 Dąbrowa Górnicza ul. Budowlanych 10 Polska Copyright BLACHPROFIL 2. Všechna práva vyhrazena. Tento katalog není nabídkou ve smyslu Občanského zákoníku.
