1 Moderní multimediální elektronika (U3V) Prezentace č. 10 Přehrávače a rekordéry DVD-Video Ing. Tomáš Kratochvíl, Ph.D. Ústav radioelektroniky, FEKT VUT v Brně

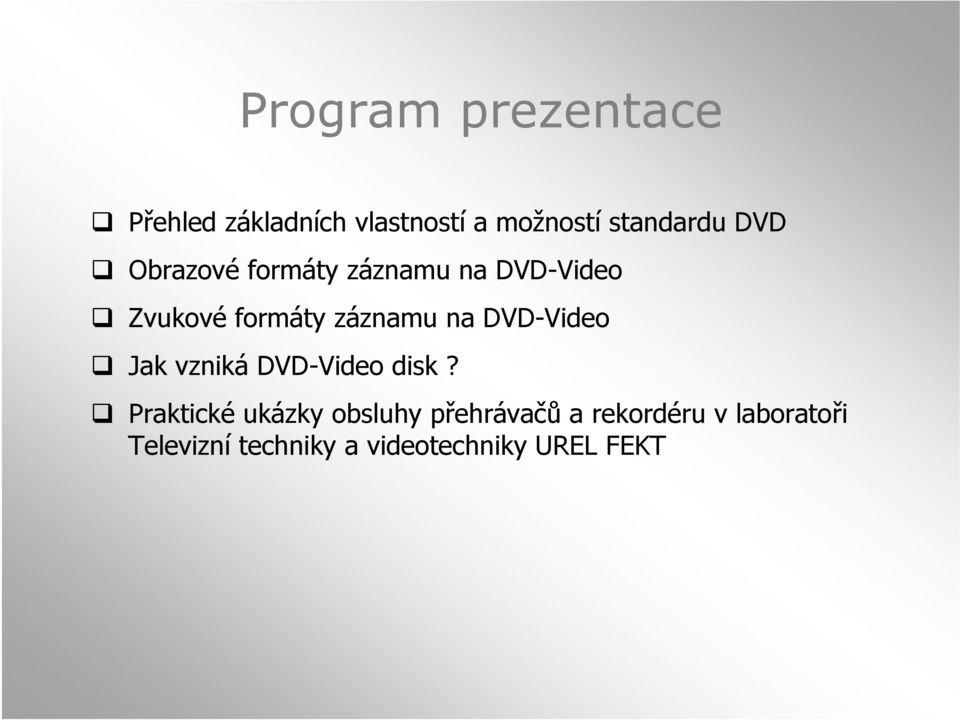

2 Program prezentace Přehled základních vlastností a možností standardu DVD Obrazové formáty záznamu na DVD-Video Zvukové formáty záznamu na DVD-Video Jak vzniká DVD-Video disk? Praktické ukázky obsluhy přehrávačů a rekordéru v laboratoři Televizní techniky a videotechniky UREL FEKT

3 DVD přehled vlastností standardu DVD - Digital Versatile Disc, DVD-V Digital Video Disc. Digitální optický záznam s vysokou hustotou informace. DVD disk rozměry stejné s CD diskem (disk 120 mm). Čtení CD a DVD - ilustrace Přehled formátů DVD

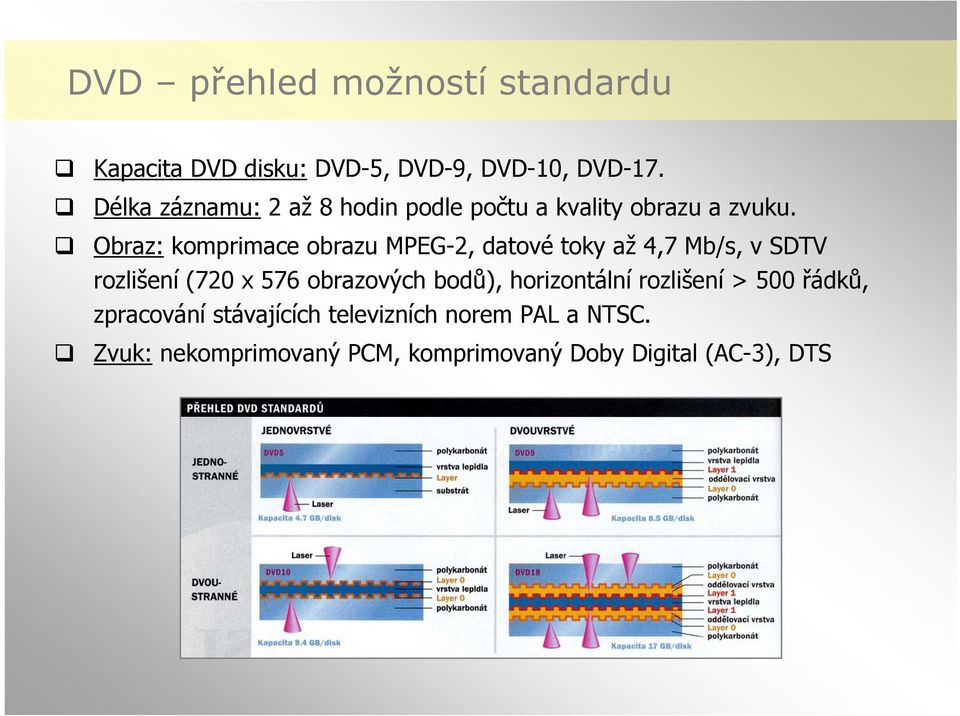

4 DVD přehled možností standardu Kapacita DVD disku: DVD-5, DVD-9, DVD-10, DVD-17. Délka záznamu: 2 až 8 hodin podle počtu a kvality obrazu a zvuku. Obraz: komprimace obrazu MPEG-2, datové toky až 4,7 Mb/s, v SDTV rozlišení (720 x 576 obrazových bodů), horizontální rozlišení > 500 řádků, zpracování stávajících televizních norem PAL a NTSC. Zvuk: nekomprimovaný PCM, komprimovaný Doby Digital (AC-3), DTS

Obraz: komprimace obrazu MPEG-2, datové toky až 4,7 Mb/s, v SDTV rozlišení (720 x 576 obrazových

5 DVD přehled možností záznamu DVD-Video: určen pro spotřební DVD s filmovými tituly. DVD-ROM: stejný jako CD-ROM v PC, větší kapacita. DVD-Audio: vícekanálový audio záznam 96kHz/24b. DVD-R: určen pro jednorázový záznam dat, kapacita 4,7 GB. DVD-RW: umožňuje opakovaný záznam a mazání 3GB dat. DVD-RAM: počítačová verze DVD, lze mazat a znovu zapisovat, kapacita 2,6 GB a 4,7 GB (1vrstvý) nebo 9,4 GB (2vrstvý). DVD+R: určen pro jednorázový záznam dat, kapacita 4,7 GB. DVD+RW: umožňuje opakovaný záznam a mazání, kapacita 4,7 GB (1vrstvý).

DVD-RW: umožňuje opakovaný záznam a mazání 3GB dat.

6 DVD-Video (stručný přehled kódování obrazu a zvuku) Kromě obrazového záznamu MPEG-1 (1,856 Mbit/s) a MPEG-2 (9,8 Mbit/s) umožňuje DVD-Video záznam zvuku AC-3 (vzorkování 48 khz, max 448 kbit/s, 5.1 zvukový doprovod), MPEG-1,2 (vzorkování 48 khz, max 384/912 kbit/s, max 7.1 zvukový doprovod), LPCM (vzorkování 48/96 khz, 16, 20 a 24 b, max 8 kanálů) a DTS (vzorkování 44,1, 48, 96 khz, 20 b, max 8 kanálů). Příklad využití kapacity DVD-Video disku pro obrazový a zvukový záznam.

1 zvukový doprovod), MPEG-1,2 (vzorkování 48 khz, max 384/912 kbit/s, max 7.

7 DVD-Video (kapacita disku při záznamu a datové toky)

8 DVD přehled vlastností standardu Regiony: rozdělení na 6 regionů: 1. Kanada, USA. 2. Japonsko, JAR, Egypt, Evropa, Střední východ. 3. Jihovýchodní asie, Tchaj-wan. 4. Austrálie, Jižní a střední Amerika, Nový Zéland. 5. Afrika, Indie, Pákistán, Rusko a bývalé SSSR. 6. Čína. Macrovision (MV): ochrana která neumožňuje kopírování DVD na VHS pásek. Regiony DVD. CSS (Content Scrambling System): Zabezpečení obrazu a zvuku kódovacím klíčem, každý přehrávač má svůj klíč a každý DVD disk obsahuje řadu známých klíčů. TV řádek zabezpečený MV.

Čína. Macrovision (MV): ochrana která neumožňuje kopírování DVD na VHS pásek. Regiony DVD.

9 Obrazové formáty záznamu DVD 16:9 4:3 Letter Box 4:3 Pan Scan Prezentace anamorfního širokoúhlého obrazu.

10 Zvukové formáty záznamu DVD Dolby Surround Pro Logic analogový, 4 kanály (Left, Right, Surround, Center) Dolby Pro Logic II 5.1 kanálů kódovaných ve stereu, 2 režimy: Music a Cinema Dolby Pro Logic IIx 6.1 a 7.1 kanálů kódovaných ve stereu, 3 režimy: navíc Game Dolby Digital (DD) původně AC-3, standard pro DVD-Video, 5.1 kanálů (L, R, C, SL, SR, LFE pro hluboké kmitočty subwooferu) 384 kbit/s, kódování DD 2.0 = stereo Dolby Digital-EX 6.1 kanálů, kanál Surround Back, maticové kódování v LS a RS DTS Digital Theatre Systém, 5.1 kanálů, alternativa k DD, vyšší kvalita zvuku, lepší dynamika a přesnost reprodukce než DD, datový tok kbit/s. DTS-ES Extended Surround, 6.1 kanálů, 2 verze: Matrix (maticové) a Discrete 6.1 DTS NEO:6 zpracovává běžný stereofonní doprovod na 6.1 kanálů, 2 režimy: film a hudba, maticové zpracování, plné frekvenční pásmo oproti Dolby Surround Pro Logic DTS 96/ kanálů studiové kvality, 96kHz/24b, hybridní disky s DTS záznamem. SRS Circle Surround 5.1 kanálů kódovaných ve stereu, podrobná analýza signálu. Dolby Digital Plus pro HDTV a Blu-Ray, zvuk až 6 Mbit/s a 7.1 kanálů. DTS HD Pro HDTV, neomezený počet kanálů, bezeztrátová komprese.

1 kanálů (L, R, C, SL, SR, LFE pro hluboké kmitočty subwooferu) 384 kbit/s, kódování DD 2.0 = stereo Dolby Digital-EX 6.

11 Jak vzniká DVD? Interaktivita: Možnost ovlivnění volby kapitoly, zvukového doprovdu, titulků, grafické menu, jednoduchost ovládání. Obraz: Skenování políček, přepis z formátu D1 nebo D2, digitálního Betacamu, analogový Betacam. Výsledná kvalita závisí na kvalitě zdroje, kodéru a zvoleném datovém toku. Zvuk: Nutná synchronizace s obrazem, stereofonní nebo vícekanálový záznam. Titulky: Až 32 možných titulků (textových vrstev), titulková listina časový kód rozsvícení a zhasnutí + text v daném jazyce. Z daného textu se generuje titulek podle specifikace DVD. Kódování: Obrazové stopy (až 9) se zpracovávají v reálném čase tříprůchodovým systémem (90 min filmu odpovídá 270 min doby záznamu), zvukové stopy jednoprůchodovým systémem. Úprava nelineárním střihem.

Zvuk: Nutná synchronizace s obrazem, stereofonní nebo vícekanálový záznam.

12 Jak vzniká DVD? Authoring: Všechny připravené podklady (obraz, zvuk, titulky, grafická menu, animace) se zpracují tzv. autorizačním programem, který umožňuje programovat také interaktivní a speciální funkce titulu (co se stane po vložení DVD do přehrávače, jak reagují tlačítka dálkového ovladače atd.) Authoring je nejdůležitějším procesem při výrobě DVD a jeho přípravě, jeho výsledkem je datový obraz, který se přepisuje na pásku nebo na nosič DVD-R. Mastering a lisování: Zhotovení skleněné formy z níž se množí lisovací matrice. Vstříknutím plastu se vylisuje datový obraz.

reagují tlačítka dálkového ovladače atd.

13 Praktické ukázky ovládání přehrávačů a rekordéru Přehrávač Sony DVP-S725D Rekordér Panasonic HS2EG1 Kombinovaný rekordér VHS a přehrávač DVD Panasonic NV-VP 31 Univerzální přehrávač Pioneer DV-585 Univerzální přehrávač Marantz DV6500

rekordér VHS a přehrávač DVD Panasonic NV-VP 31
