Barevný hands free videotelefon s LCD displejem

Transkript

1 Typ : EH9100CW EH9160CW Barevný hands free videotelefon s LCD displejem Barevný hands free videotelefon s interkomem, elektronickým zvoněním a vedením videosignálu pomocí koaxiálního kabelu. Instalace zařízení 1- V místě kde bude videotelefon umístěn proveďte zapuštěnou montáž montážní krabičky 9083 ve výšce 150cm. 2- Vyjměte připojovací svorky z konektorů na zadní straně videotelefonu. 3- Proveďte připojení jednotlivých vodičů podle schématu zapojení. Pokud jsou na videotelefonu tlačítka 1-6, přepojte propojky J5 a J6, umístěné na zadní straně videotelefonu, podle typu požadované funkce (viz tabulka str.8)

2 4- Připojte připojovací svorkovnice do konektorů na zadní straně přístroje. Při připojování dbejte na správné umístění svorek do konektorů, při případné záměně by mohlo dojít k poškození systému. 5. Při upevňování videotelefonu k montážní krabičce, sundejte z jeho přední strany krajní plastové kryty a přes montážní otvory upevněte pomocí šroubů přístroj k montážní krabičce. Po ukončení montáže vraťte krajní plastové kryty zpět.

3 Nastavení displeje Pro optimální sledování obrazu na displeji je možné displej natočit směrem nahoru a dolů v rozsahu 15. Popis připojovacích svorek V Vstup- výstup videosignálu (koaxiální kabel) M Videosignál Zem F Zem H Napájecí napětí vstup 18 24VDC 1 Mikrofon výstup 2 Vstup reproduktoru, automatické přepínání vstupu OFF 3 Audio Zem 4 Aktivace obrazu 5 Ovládání dveřního zámku 8 Kladné napájecí napětí pro videodistributor 9M Vstup pro zvonění z dveřní stanice 9R Vstup pro interkomové zvonění X Napěťový vstup pro interkomové zařízení CP Vstup pro místní zvonění L+ LED pro signalizaci otevření dveřního zámku, nebo další funkce 1C Zemnící kontakt pro tlačítka P1 a P2 P1-P2 Servisní tlačítka (max. 50mA) 2C Zemnící kontakt pro tlačítka P3,P4 a P6 P3-P6 Servisní tlačítka (max. 50mA) C Zemnící kontakt pro tlačítka P1-P6, pouze pro interkomovou komunikaci

4 Technické parametry Napájecí napětí 18 24Vdc Odebíraný proud 0,3A Obrazovka 3,5 TFT LCD Televizní norma PAL Horizontální frekvence Hz Vertikální frekvence 50Hz Výstupní videosignál 0,8 1,5Vpp, 0,75Ohm Doba náběhu 1 sekunda Provozní teplota C Maximální vlhkost 90% RH

5 Popis přístroje 1. Nastavení jasu 2. Reproduktor 3. Nastavení hlasitosti zvonění a komunikace 4. Mikrofon 5. Zelená LED - pokud LED svítí, probíhá komunikace - pokud LED bliká, probíhá interkomové volání 6. Vyvolání obrazu na monitoru 7. Tlačítko MUTE - vypnutí/zapnutí mikrofonu během konverzace - vypnutí/zapnutí zvonění při stisknutí na 2 vteřiny 8. Červená LED signalizuje: - dočasné odpojení audiosignálu - odpojení vyzváněcího tónu LED bliká, při aktivaci z dveřní stanice a během hovoru s dveřní stanicí a při interkomovém hovoru. - programování videotelefonu 9. Audiokomunikace tlačítko - aktivace audiokomunikace s dveřní stanicí, nebo interkomová komunikace - audiokomunikace bude ukončena po opětovném stisku tlačítka.

6 10. Tlačítka 3,4,5 a 6 Tyto tlačítka jsou použity pouze u modelu EH9160CW. Po nastavení přepínače JP6 mohou být tlačítka použita pro: - interkomové volání - beznapěťový kontakt (max 50mA), tlačítka mají při připojování společný kontakt (svorka 2C) 11. Tlačítko pro ovládání dveřního zámku 12.Doplňková tlačítka 1 a 2 Po nastavení přepínače J5 mohou být použita jako: - interkomové volání (pouze u modelu EH9160CW) - beznapěťový kontakt (max 50mA), tlačítka mají při připojování společný kontakt (svorka 1C) 13. Oranžová LED LED svítí, pokud je na svorku L+ přivedeno napětí (8-12VDC) ,5 barevný LCD Displej 15. Přepínač pro programování tlačítek Nastavení úrovně barvy 17. Nastavení kontrastu 18. Nastavení citlivosti mikrofonu

7 Výběr funkcí pro tlačítka 1 6 Tlačítka 1 6 mohou být užívány pro různé funkce: - interkomové volání - přepínače pro jednotlivé obrazy, pokud je do systému připojeno více kamerových jednotek - beznapěťové kontaktakty Model Tlačítko Přepínač Pozice Funkce EH9100CW 1,2 J5 1-2 Nepoužito 2-3 Přepínání obrazů nepropojeno Volný kontakt EH9460CW 1,2 J5 1-2 Interkomové zvonění 3,4,5,6 J6 2-3 Přepínání obrazů nepropojen Volný kontakt

8 Nastavení systému Nastavení jasu - vyvolejte obraz na displej přístroje - tlačítkem nastavte úroveň jasu obrazu - pro uložení nastavené hodnoty stiskněte tlačítko Nastavení barvy a kontrastu - Trimry pro nastavení urovní jsou umístěny na zadní straně přístroje. Postup nastavení: - sundejte videotelefon ze stěny - vyvolejte obraz na displej přístroje - pomocí malého šroubováku proveďte nastavení příslušného parametru - vraťte přístroj zpět na stěnu Zapnutí, vypnutí a nastavení úrovně hlasitosti vyzvánění Pokud přijímáte signál pro zvonění z dveřní stanice, nebo u jiného interkomového zařízení, je možné pomocí tlačítka nastavit úroveň hlasitosti vyzvánění. Pro uložení nastavené hodnoty stiskněte tlačítko Pro vypnutí zvuku zvonění je nutné během zazvonění stisknout tlačítko, během zvonění a komunikace bude blikat červená LED. Nastavení úrovně audiokomunikace Stiskněte tlačítko pro aktivaci hlasové komunikace. Pro nastavení úrovně hlasitosti hovoru použijte tlačítko. Pro uložení nastavení stiskněte. - Pokud je požadovaná komunikace přerušovaná, nebo jinak nepoužitelná, je možné nastavit citlivost mikrofonu trimrem na zadní straně přístroje. Programování Pro vstup do programování : - tlačítkem aktivujte obraz na monitoru - stiskněte na dobu nejméně 2 vteřiny tlačítko, uslyšíte potvrzovací tón a rozsvítí se červená LED. Volba hlasitosti vyzváněcího tónu (externí a interní komunikace) Po vstupu do programovacího režimu je nutné: - pomocí tlačítka ověřit aktuálně nastavené hodnoty - pomocí tlačítka nastavte úroveň zvonění

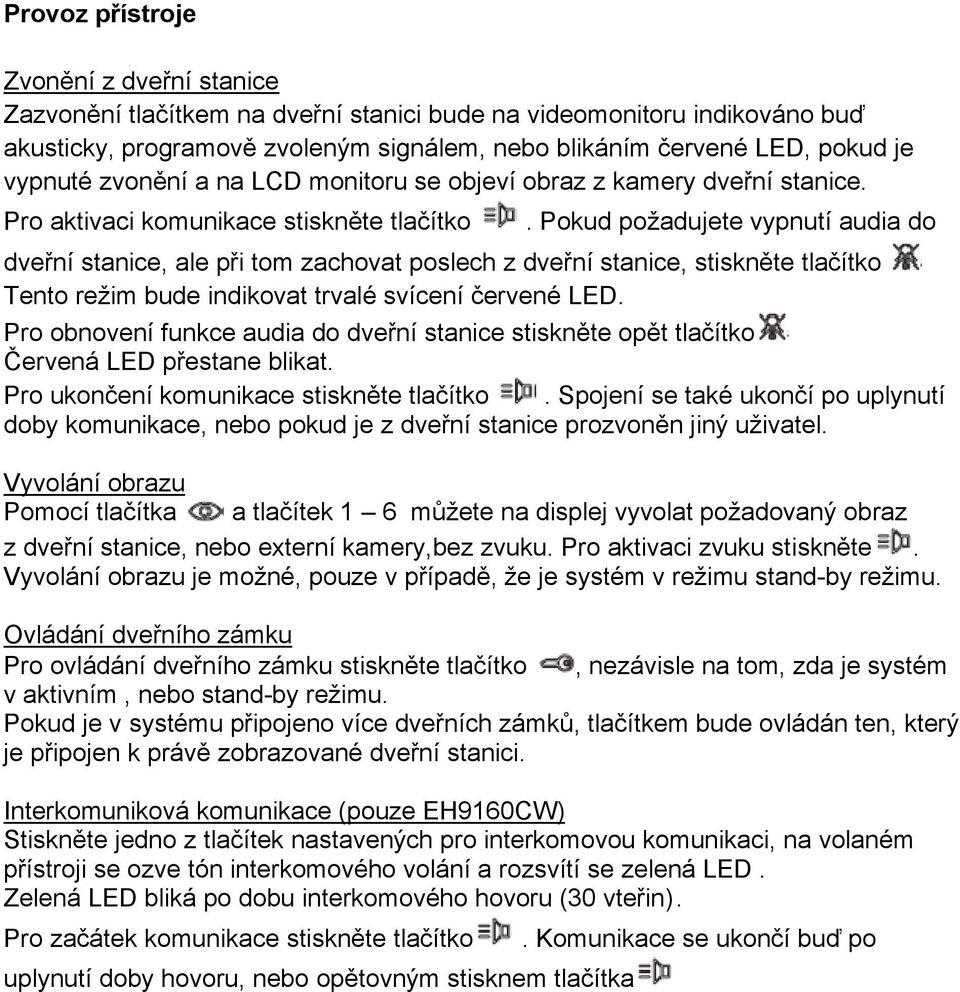

9 Provoz přístroje Zvonění z dveřní stanice Zazvonění tlačítkem na dveřní stanici bude na videomonitoru indikováno buď akusticky, programově zvoleným signálem, nebo blikáním červené LED, pokud je vypnuté zvonění a na LCD monitoru se objeví obraz z kamery dveřní stanice. Pro aktivaci komunikace stiskněte tlačítko. Pokud požadujete vypnutí audia do dveřní stanice, ale při tom zachovat poslech z dveřní stanice, stiskněte tlačítko Tento režim bude indikovat trvalé svícení červené LED. Pro obnovení funkce audia do dveřní stanice stiskněte opět tlačítko Červená LED přestane blikat. Pro ukončení komunikace stiskněte tlačítko. Spojení se také ukončí po uplynutí doby komunikace, nebo pokud je z dveřní stanice prozvoněn jiný uživatel. Vyvolání obrazu Pomocí tlačítka a tlačítek 1 6 můžete na displej vyvolat požadovaný obraz z dveřní stanice, nebo externí kamery,bez zvuku. Pro aktivaci zvuku stiskněte. Vyvolání obrazu je možné, pouze v případě, že je systém v režimu stand-by režimu. Ovládání dveřního zámku Pro ovládání dveřního zámku stiskněte tlačítko, nezávisle na tom, zda je systém v aktivním, nebo stand-by režimu. Pokud je v systému připojeno více dveřních zámků, tlačítkem bude ovládán ten, který je připojen k právě zobrazované dveřní stanici. Interkomuniková komunikace (pouze EH9160CW) Stiskněte jedno z tlačítek nastavených pro interkomovou komunikaci, na volaném přístroji se ozve tón interkomového volání a rozsvítí se zelená LED. Zelená LED bliká po dobu interkomového hovoru (30 vteřin). Pro začátek komunikace stiskněte tlačítko uplynutí doby hovoru, nebo opětovným stisknem tlačítka. Komunikace se ukončí buď po

10 Schéma zapojení

11 Zapojení interkomového hands free systému

12

13

14
