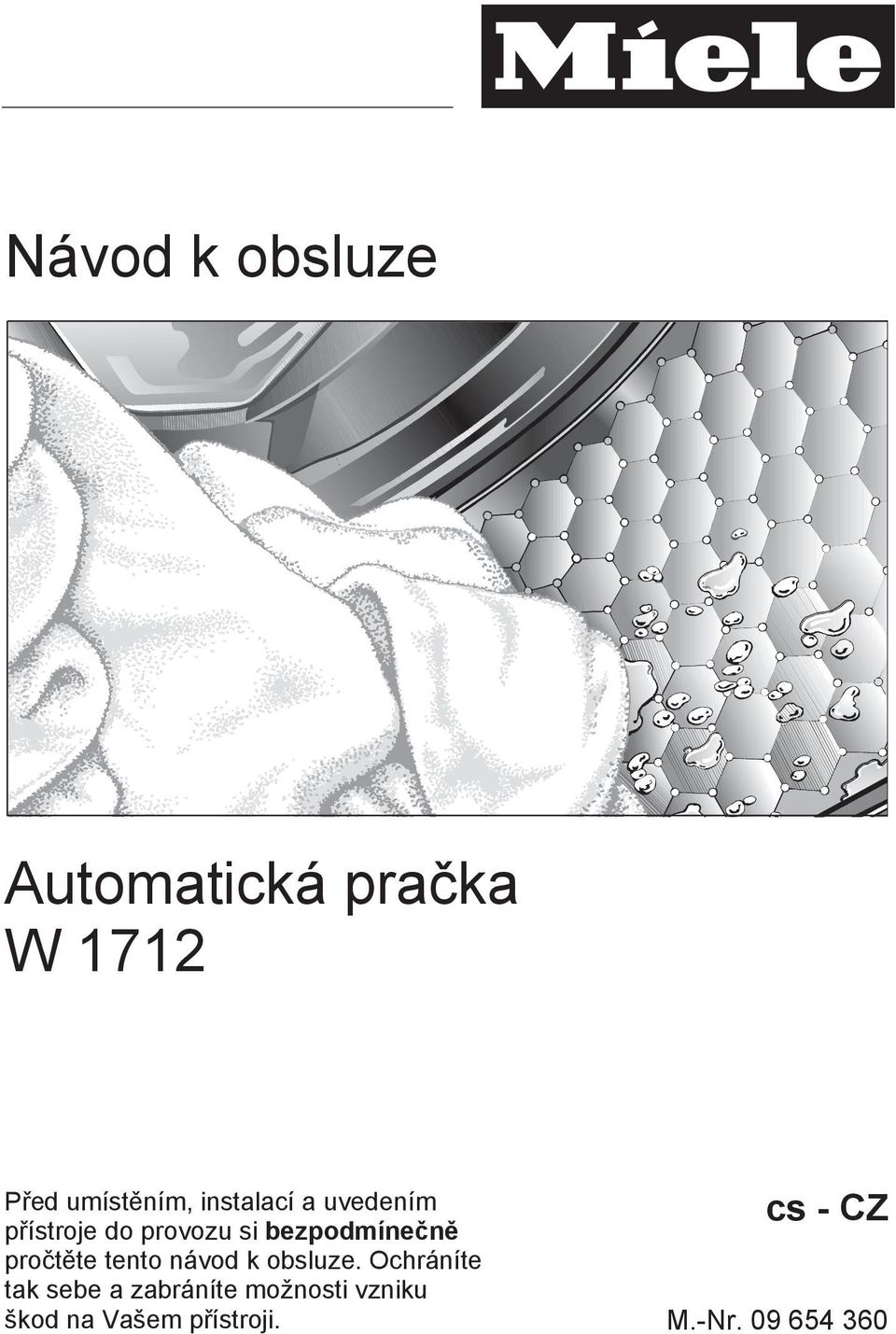

1 Návod k obsluze Automatická pračka W 1712 Před umístěním, instalací a uvedením přístroje do provozu si bezpodmínečně pročtěte tento návod k obsluze. Ochráníte tak sebe a zabráníte možnosti vzniku škod na Vašem přístroji. cs - CZ M.-Nr

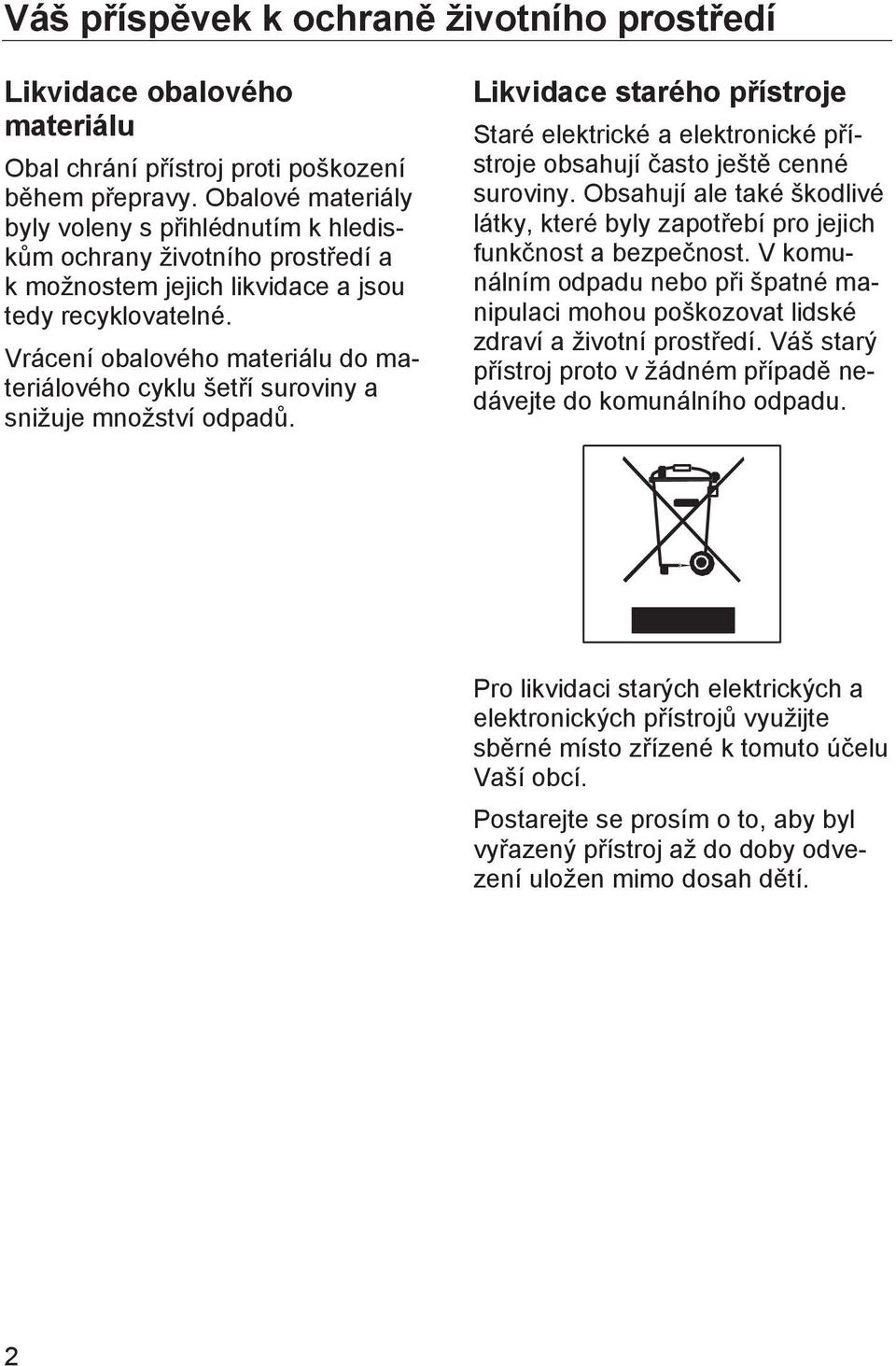

2 Váš příspěvek k ochraně životního prostředí Likvidace obalového materiálu Obal chrání přístroj proti poškození během přepravy. Obalové materiály byly voleny s přihlédnutím k hlediskům ochrany životního prostředí a k možnostem jejich likvidace a jsou tedy recyklovatelné. Vrácení obalového materiálu do materiálového cyklu šetří suroviny a snižuje množství odpadů. Likvidace starého přístroje Staré elektrické a elektronické přístroje obsahují často ještě cenné suroviny. Obsahují ale také škodlivé látky, které byly zapotřebí pro jejich funkčnost a bezpečnost. V komunálním odpadu nebo při špatné manipulaci mohou poškozovat lidské zdraví a životní prostředí. Váš starý přístroj proto v žádném případě nedávejte do komunálního odpadu. Pro likvidaci starých elektrických a elektronických přístrojů využijte sběrné místo zřízené k tomuto účelu Vaší obcí. Postarejte se prosím o to, aby byl vyřazený přístroj až do doby odvezení uložen mimo dosah dětí. 2

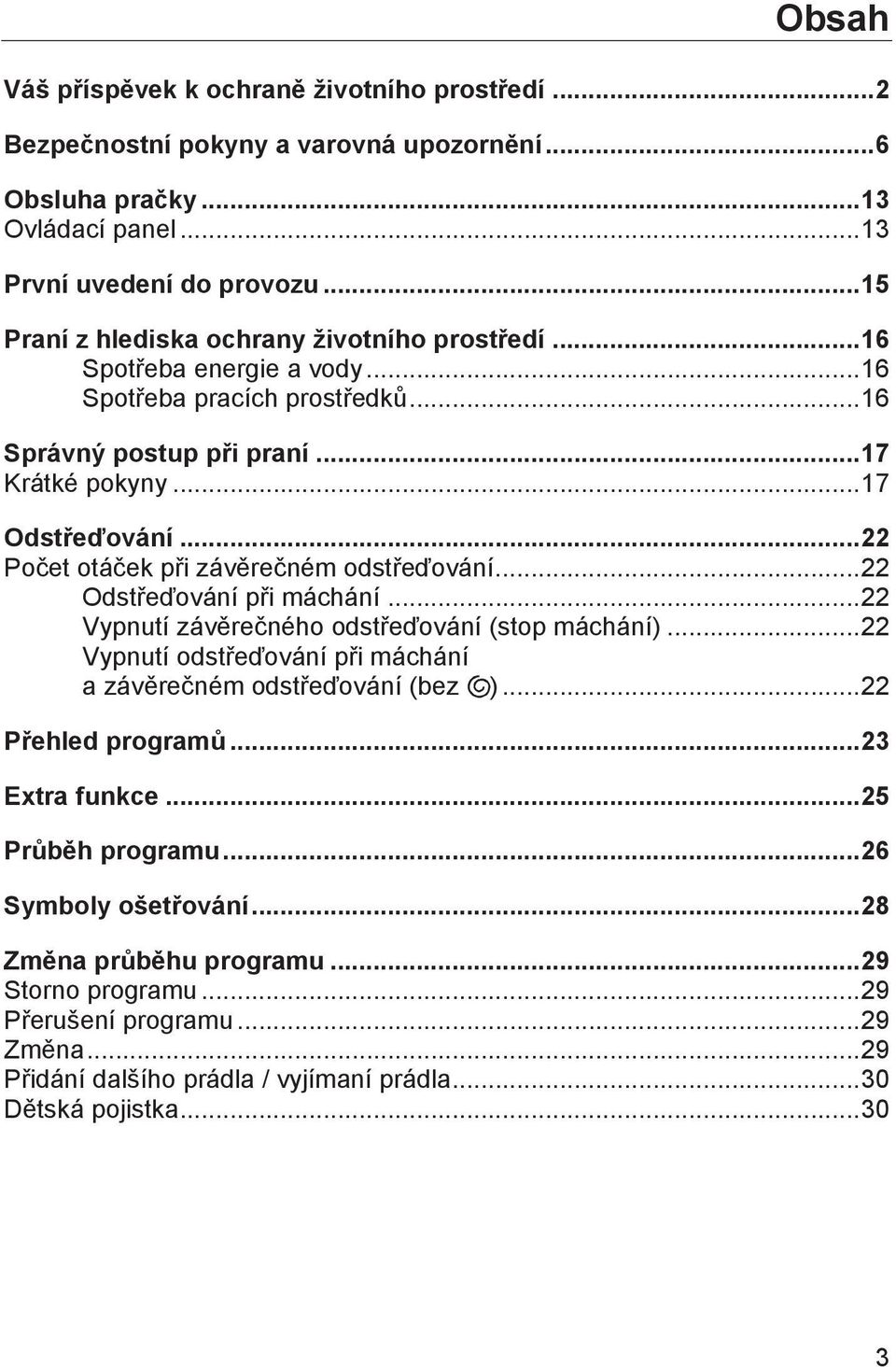

3 Obsah Váš příspěvek k ochraně životního prostředí... 2 Bezpečnostní pokyny a varovná upozornění... 6 Obsluha pračky Ovládací panel První uvedení do provozu Praní z hlediska ochrany životního prostředí Spotřeba energie a vody Spotřeba pracích prostředků Správný postup při praní Krátké pokyny Odstřeďování Počet otáček při závěrečném odstřeďování Odstřeďování při máchání Vypnutí závěrečného odstřeďování (stop máchání) Vypnutí odstřeďování při máchání a závěrečném odstřeďování (bez ) Přehled programů Extra funkce Průběh programu Symboly ošetřování Změna průběhu programu Storno programu Přerušení programu Změna Přidání dalšího prádla / vyjímaní prádla Dětská pojistka

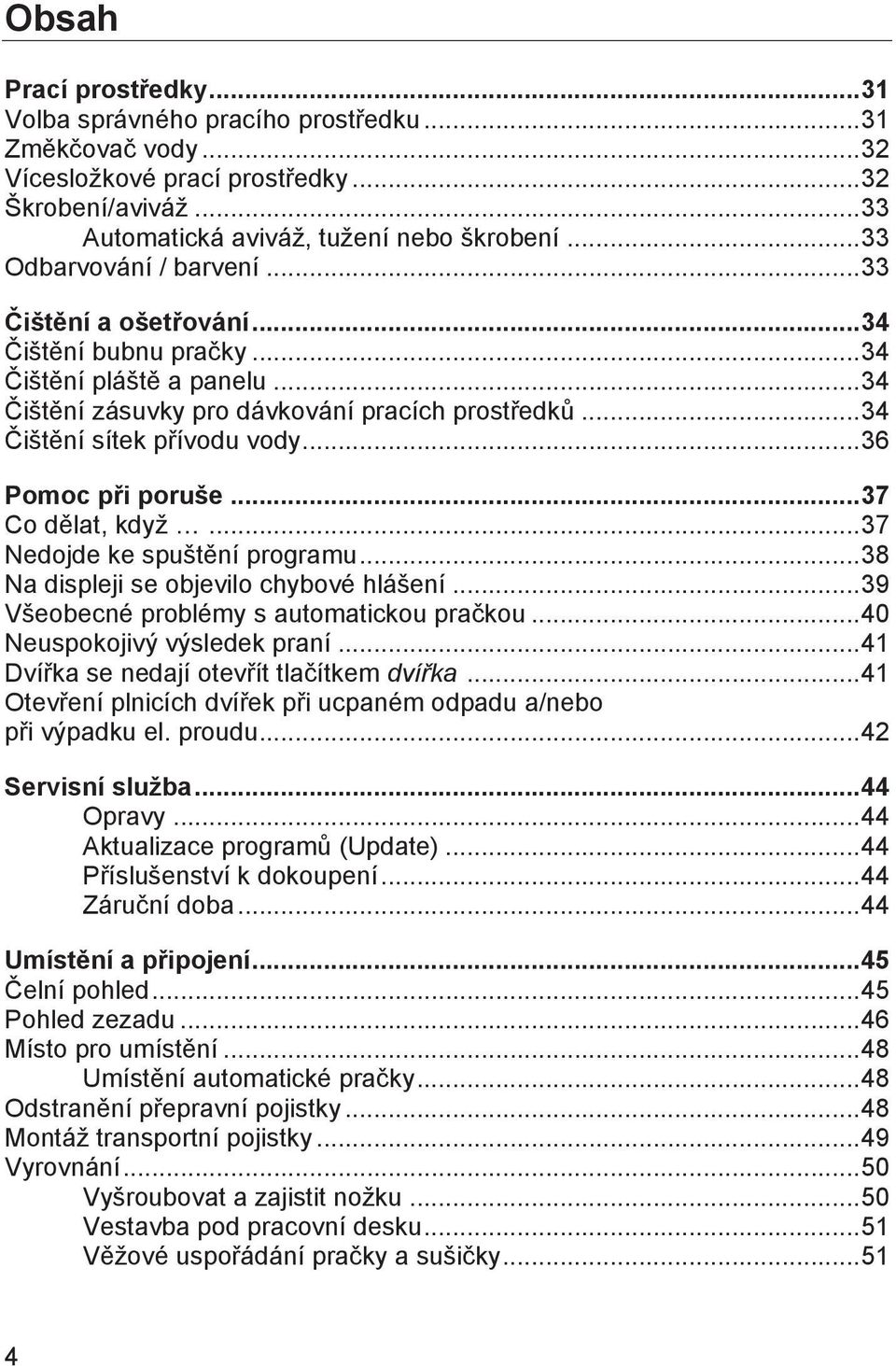

4 Obsah Prací prostředky Volba správného pracího prostředku Změkčovač vody Vícesložkové prací prostředky Škrobení/aviváž Automatická aviváž, tužení nebo škrobení Odbarvování / barvení Čištění a ošetřování Čištění bubnu pračky Čištění pláště a panelu Čištění zásuvky pro dávkování pracích prostředků Čištění sítek přívodu vody Pomoc při poruše Co dělat, když Nedojde ke spuštění programu Na displeji se objevilo chybové hlášení Všeobecné problémy s automatickou pračkou Neuspokojivý výsledek praní Dvířka se nedají otevřít tlačítkem dvířka Otevření plnicích dvířek při ucpaném odpadu a/nebo při výpadku el. proudu Servisní služba Opravy Aktualizace programů (Update) Příslušenství k dokoupení Záruční doba Umístění a připojení Čelní pohled Pohled zezadu Místo pro umístění Umístění automatické pračky Odstranění přepravní pojistky Montáž transportní pojistky Vyrovnání Vyšroubovat a zajistit nožku Vestavba pod pracovní desku Věžové uspořádání pračky a sušičky

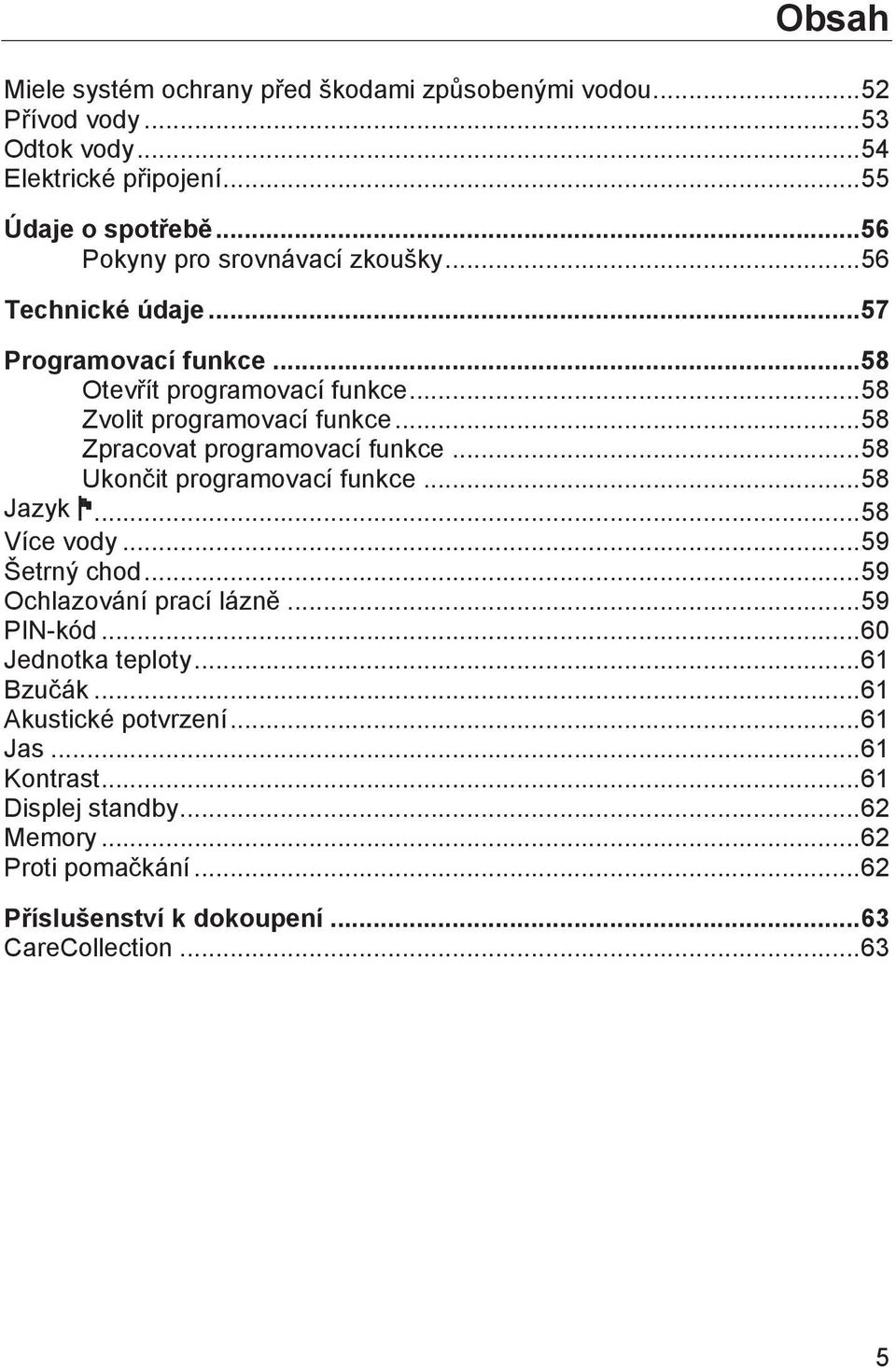

5 Obsah Miele systém ochrany před škodami způsobenými vodou Přívod vody Odtok vody Elektrické připojení Údaje o spotřebě Pokyny pro srovnávací zkoušky Technické údaje Programovací funkce Otevřít programovací funkce Zvolit programovací funkce Zpracovat programovací funkce Ukončit programovací funkce Jazyk Více vody Šetrný chod Ochlazování prací lázně PIN-kód Jednotka teploty Bzučák Akustické potvrzení Jas Kontrast Displej standby Memory Proti pomačkání Příslušenství k dokoupení CareCollection

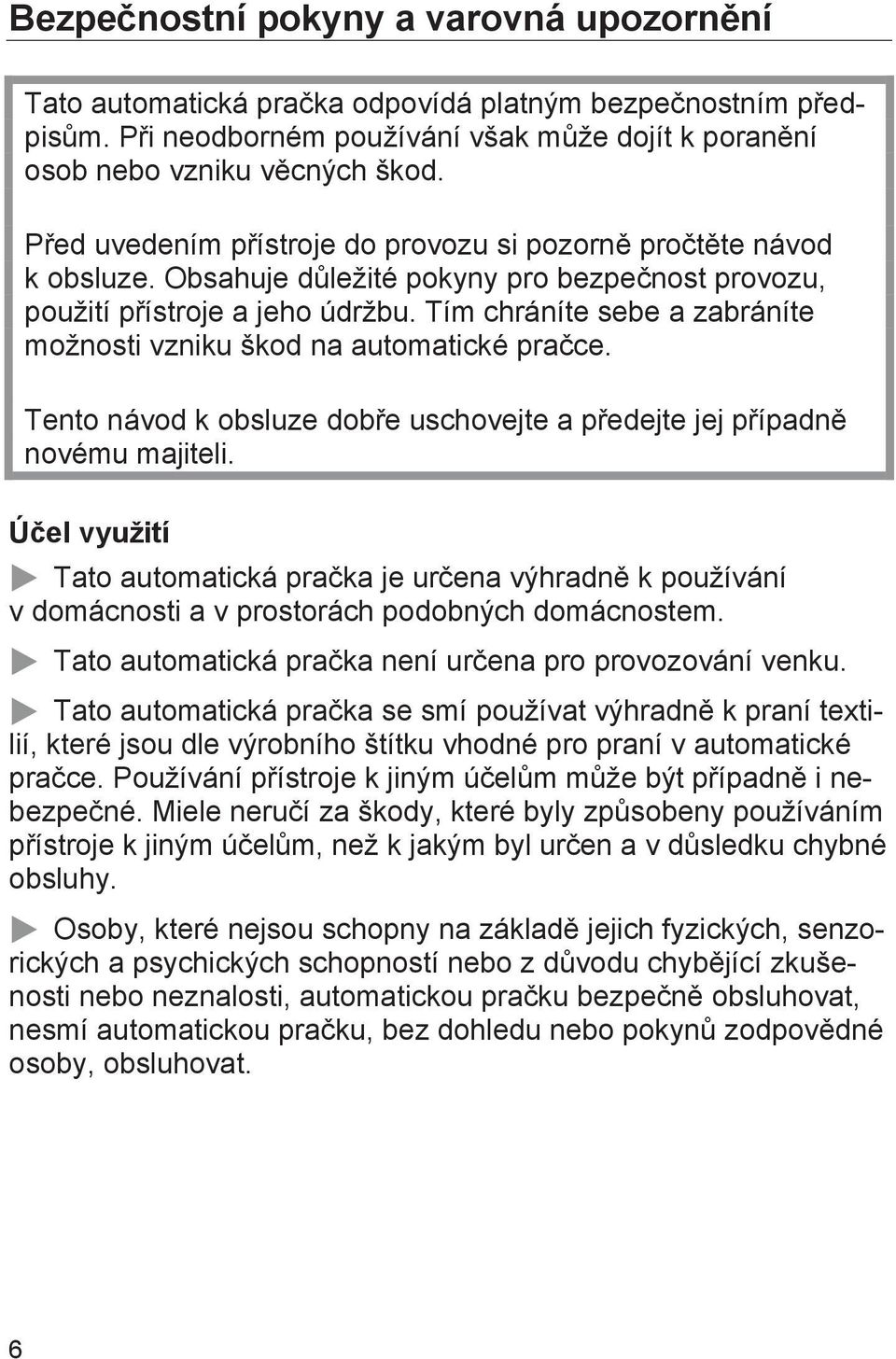

6 Bezpečnostní pokyny a varovná upozornění Tato automatická pračka odpovídá platným bezpečnostním předpisům. Při neodborném používání však může dojít k poranění osob nebo vzniku věcných škod. Před uvedením přístroje do provozu si pozorně pročtěte návod k obsluze. Obsahuje důležité pokyny pro bezpečnost provozu, použití přístroje a jeho údržbu. Tím chráníte sebe a zabráníte možnosti vzniku škod na automatické pračce. Tento návod k obsluze dobře uschovejte a předejte jej případně novému majiteli. Účel využití Tato automatická pračka je určena výhradně k používání v domácnosti a v prostorách podobných domácnostem. Tato automatická pračka není určena pro provozování venku. Tato automatická pračka se smí používat výhradně k praní textilií, které jsou dle výrobního štítku vhodné pro praní v automatické pračce. Používání přístroje k jiným účelům může být případně i nebezpečné. Miele neručí za škody, které byly způsobeny používáním přístroje k jiným účelům, než k jakým byl určen a v důsledku chybné obsluhy. Osoby, které nejsou schopny na základě jejich fyzických, senzorických a psychických schopností nebo z důvodu chybějící zkušenosti nebo neznalosti, automatickou pračku bezpečně obsluhovat, nesmí automatickou pračku, bez dohledu nebo pokynů zodpovědné osoby, obsluhovat. 6

7 Bezpečnostní pokyny a varovná upozornění Děti v domácnosti Děti mladší 8 let se nesmí sami pohybovat v blízkosti automatické pračky, ledaže by byly pod stálým dozorem dospělé osoby. Děti starší 8 let mohou přístroj obsluhovat bez dozoru pouze tehdy, pokud jim byla obsluha automatické pračky vysvětlena takovým způsobem, že dokáží automatickou pračku bezpečně obsluhovat. Děti musí umět rozpoznat možná nebezpečí v případě chybné obsluhy. Děti nesmí bez dozoru přístroj čistit nebo provádět na něm jakoukoliv údržbu. Dávejte pozor na děti, které se pohybují v blízkosti automatické pračky. Nedovolte jim, aby si s automatickou pračkou hrály. Pokud perete při vysoké teplotě, pamatujte na to, že sklo dvířek je horké. Zabraňte proto dětem, aby se během praní dotýkaly skla dvířek. 7

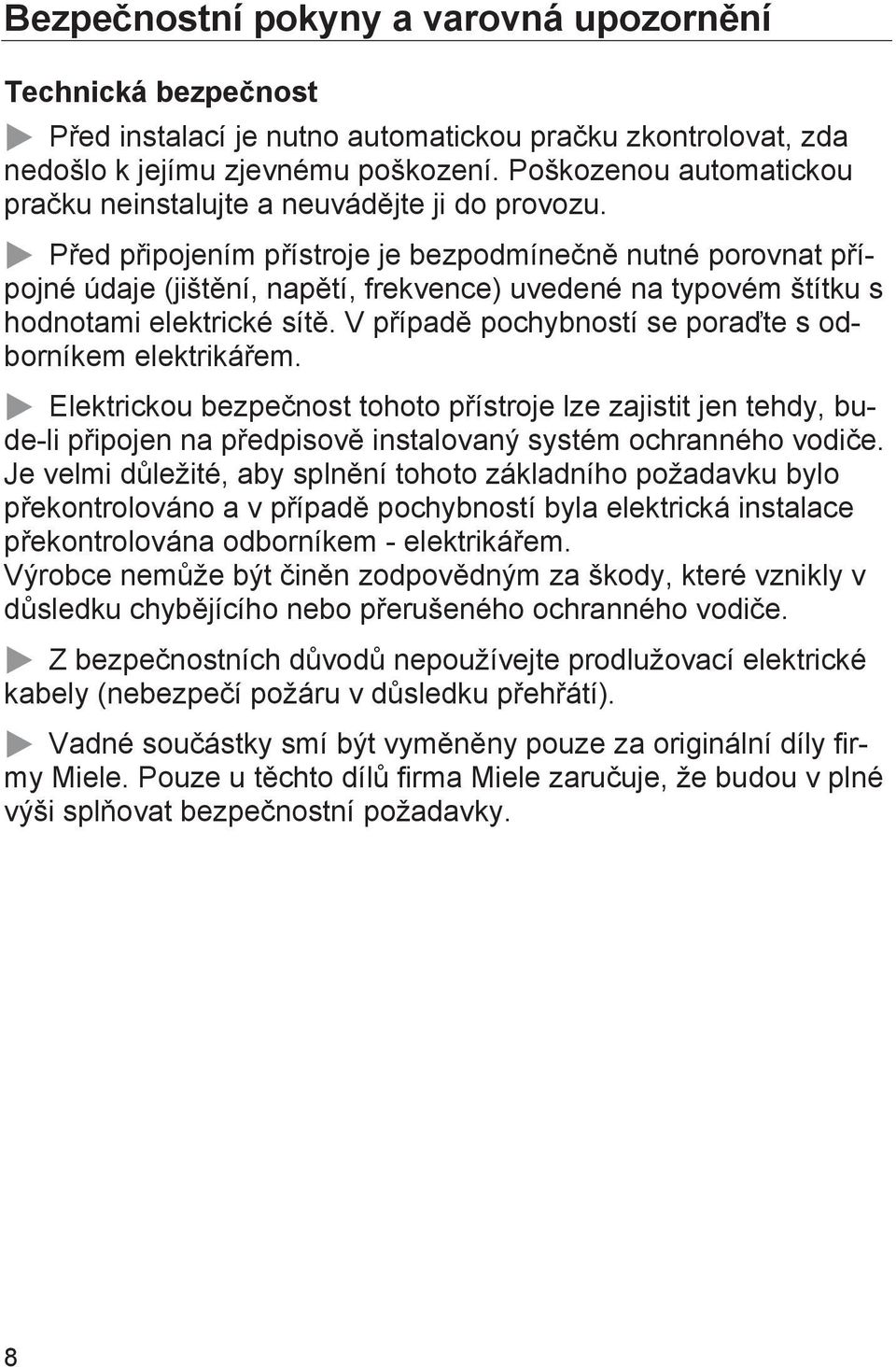

8 Bezpečnostní pokyny a varovná upozornění Technická bezpečnost Před instalací je nutno automatickou pračku zkontrolovat, zda nedošlo k jejímu zjevnému poškození. Poškozenou automatickou pračku neinstalujte a neuvádějte ji do provozu. Před připojením přístroje je bezpodmínečně nutné porovnat přípojné údaje (jištění, napětí, frekvence) uvedené na typovém štítku s hodnotami elektrické sítě. V případě pochybností se poraďte s odborníkem elektrikářem. Elektrickou bezpečnost tohoto přístroje lze zajistit jen tehdy, bude-li připojen na předpisově instalovaný systém ochranného vodiče. Je velmi důležité, aby splnění tohoto základního požadavku bylo překontrolováno a v případě pochybností byla elektrická instalace překontrolována odborníkem - elektrikářem. Výrobce nemůže být činěn zodpovědným za škody, které vznikly v důsledku chybějícího nebo přerušeného ochranného vodiče. Z bezpečnostních důvodů nepoužívejte prodlužovací elektrické kabely (nebezpečí požáru v důsledku přehřátí). Vadné součástky smí být vyměněny pouze za originální díly firmy Miele. Pouze u těchto dílů firma Miele zaručuje, že budou v plné výši splňovat bezpečnostní požadavky. 8

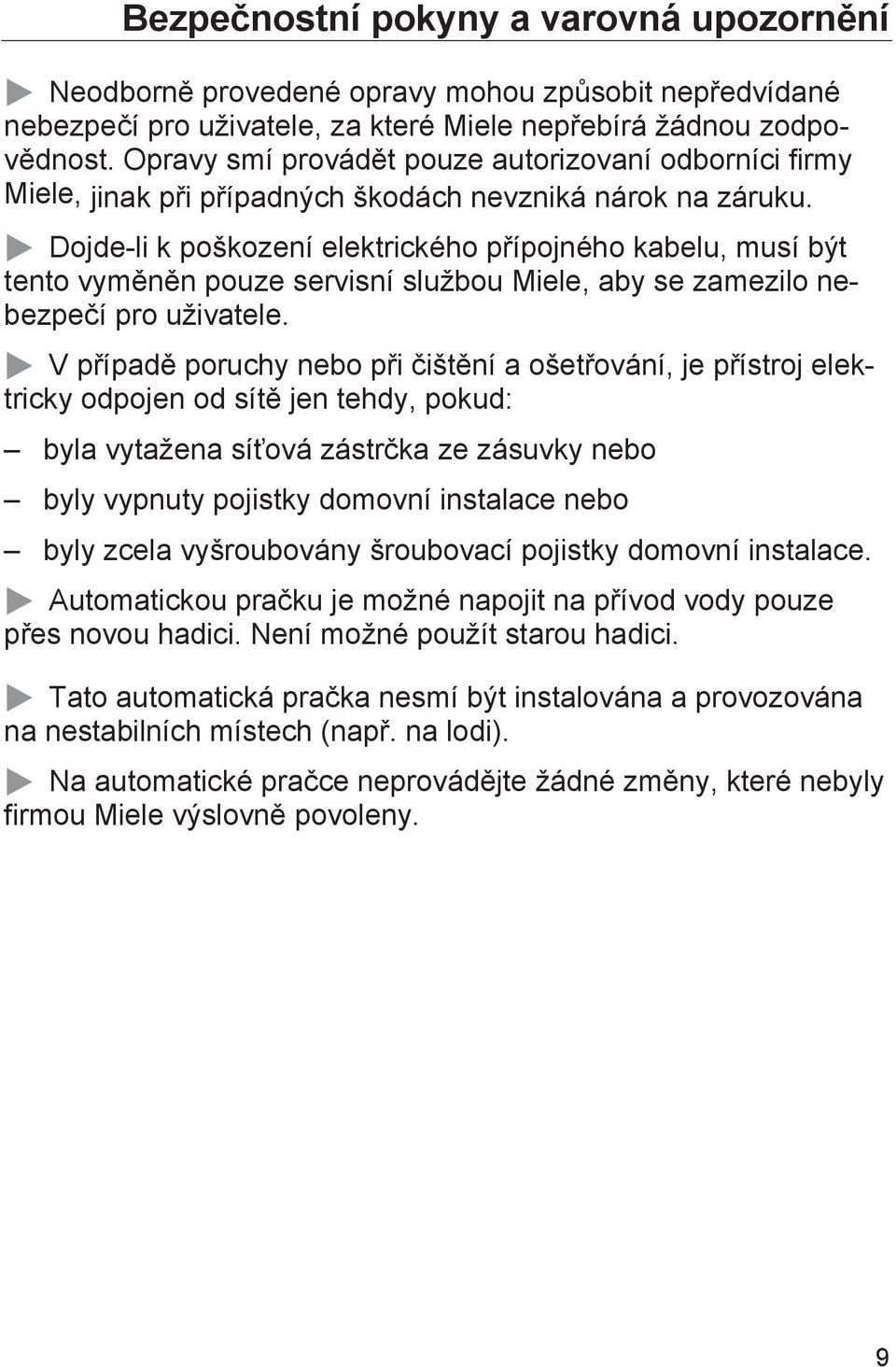

9 Bezpečnostní pokyny a varovná upozornění Neodborně provedené opravy mohou způsobit nepředvídané nebezpečí pro uživatele, za které Miele nepřebírá žádnou zodpovědnost. Opravy smí provádět pouze autorizovaní odborníci firmy Miele, jinak při případných škodách nevzniká nárok na záruku. Dojde-li k poškození elektrického přípojného kabelu, musí být tento vyměněn pouze servisní službou Miele, aby se zamezilo nebezpečí pro uživatele. V případě poruchy nebo při čištění a ošetřování, je přístroj elektricky odpojen od sítě jen tehdy, pokud: byla vytažena síťová zástrčka ze zásuvky nebo byly vypnuty pojistky domovní instalace nebo byly zcela vyšroubovány šroubovací pojistky domovní instalace. Automatickou pračku je možné napojit na přívod vody pouze přes novou hadici. Není možné použít starou hadici. Tato automatická pračka nesmí být instalována a provozována na nestabilních místech (např. na lodi). Na automatické pračce neprovádějte žádné změny, které nebyly firmou Miele výslovně povoleny. 9

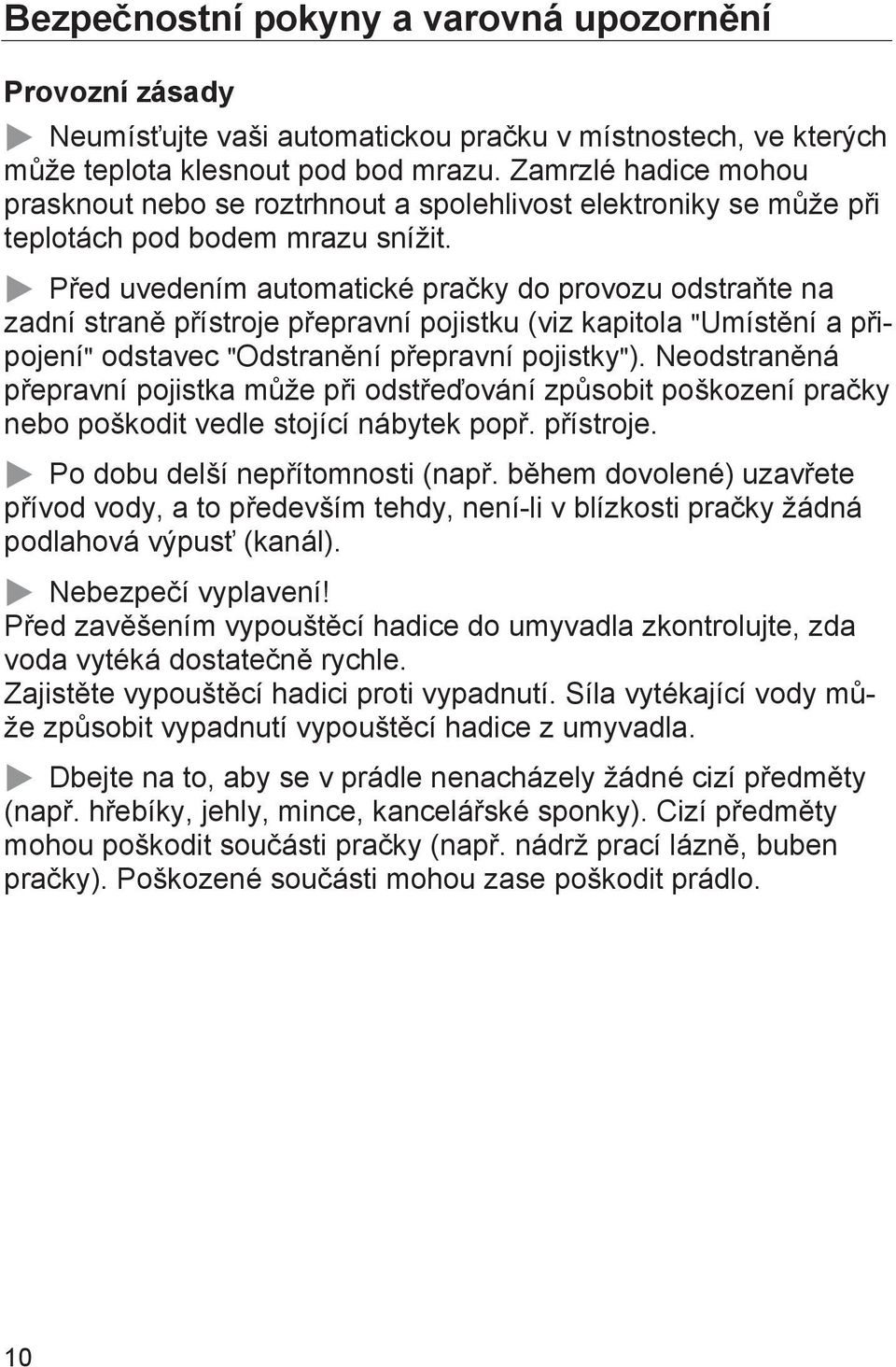

10 Bezpečnostní pokyny a varovná upozornění Provozní zásady Neumísťujte vaši automatickou pračku v místnostech, ve kterých může teplota klesnout pod bod mrazu. Zamrzlé hadice mohou prasknout nebo se roztrhnout a spolehlivost elektroniky se může při teplotách pod bodem mrazu snížit. Před uvedením automatické pračky do provozu odstraňte na zadní straně přístroje přepravní pojistku (viz kapitola "Umístění a připojení" odstavec "Odstranění přepravní pojistky"). Neodstraněná přepravní pojistka může při odstřeďování způsobit poškození pračky nebo poškodit vedle stojící nábytek popř. přístroje. Po dobu delší nepřítomnosti (např. během dovolené) uzavřete přívod vody, a to především tehdy, není-li v blízkosti pračky žádná podlahová výpusť (kanál). Nebezpečí vyplavení! Před zavěšením vypouštěcí hadice do umyvadla zkontrolujte, zda voda vytéká dostatečně rychle. Zajistěte vypouštěcí hadici proti vypadnutí. Síla vytékající vody může způsobit vypadnutí vypouštěcí hadice z umyvadla. Dbejte na to, aby se v prádle nenacházely žádné cizí předměty (např. hřebíky, jehly, mince, kancelářské sponky). Cizí předměty mohou poškodit součásti pračky (např. nádrž prací lázně, buben pračky). Poškozené součásti mohou zase poškodit prádlo. 10

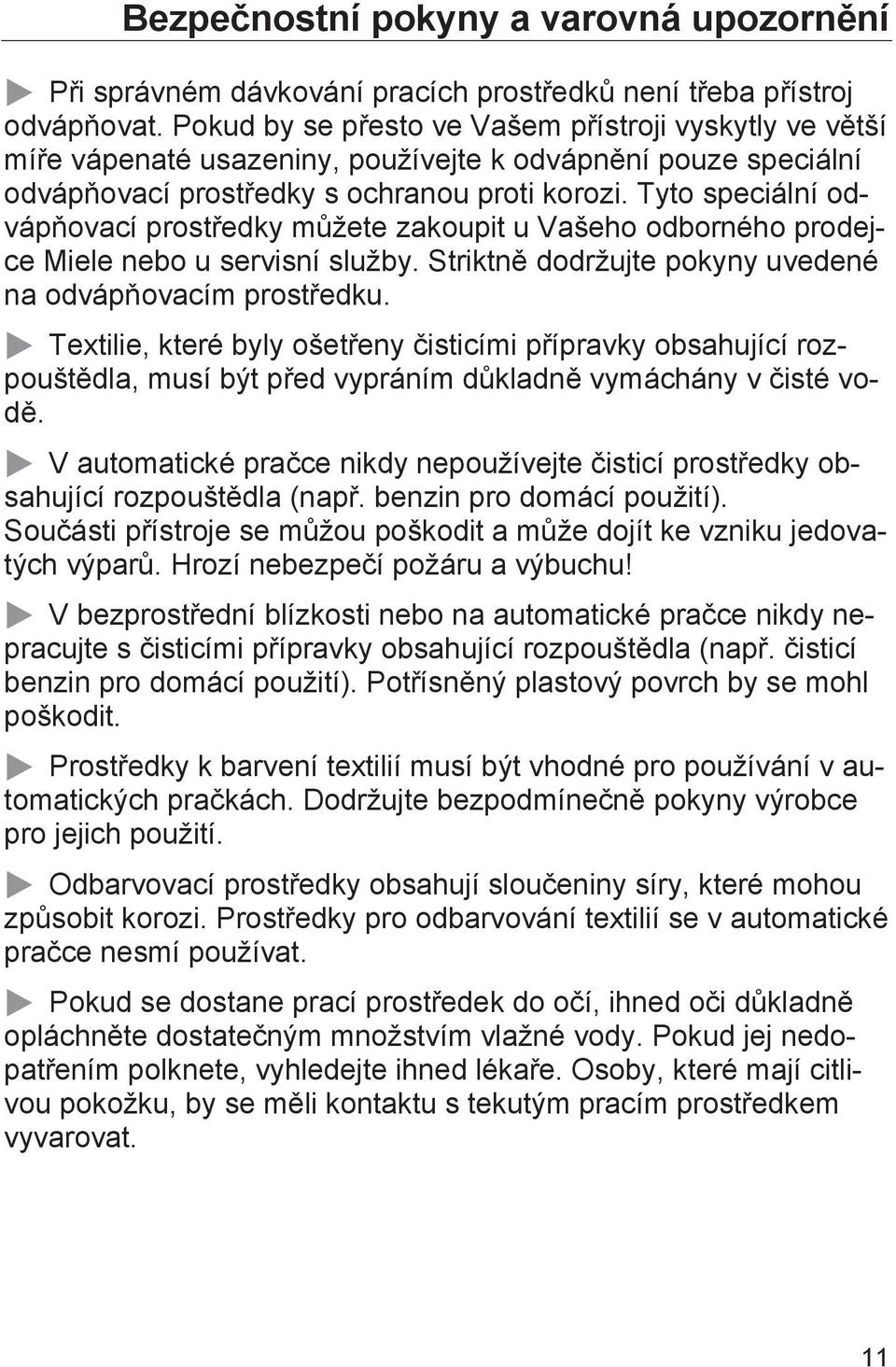

11 Bezpečnostní pokyny a varovná upozornění Při správném dávkování pracích prostředků není třeba přístroj odvápňovat. Pokud by se přesto ve Vašem přístroji vyskytly ve větší míře vápenaté usazeniny, používejte k odvápnění pouze speciální odvápňovací prostředky s ochranou proti korozi. Tyto speciální odvápňovací prostředky můžete zakoupit u Vašeho odborného prodejce Miele nebo u servisní služby. Striktně dodržujte pokyny uvedené na odvápňovacím prostředku. Textilie, které byly ošetřeny čisticími přípravky obsahující rozpouštědla, musí být před vypráním důkladně vymáchány v čisté vodě. V automatické pračce nikdy nepoužívejte čisticí prostředky obsahující rozpouštědla (např. benzin pro domácí použití). Součásti přístroje se můžou poškodit a může dojít ke vzniku jedovatých výparů. Hrozí nebezpečí požáru a výbuchu! V bezprostřední blízkosti nebo na automatické pračce nikdy nepracujte s čisticími přípravky obsahující rozpouštědla (např. čisticí benzin pro domácí použití). Potřísněný plastový povrch by se mohl poškodit. Prostředky k barvení textilií musí být vhodné pro používání v automatických pračkách. Dodržujte bezpodmínečně pokyny výrobce pro jejich použití. Odbarvovací prostředky obsahují sloučeniny síry, které mohou způsobit korozi. Prostředky pro odbarvování textilií se v automatické pračce nesmí používat. Pokud se dostane prací prostředek do očí, ihned oči důkladně opláchněte dostatečným množstvím vlažné vody. Pokud jej nedopatřením polknete, vyhledejte ihned lékaře. Osoby, které mají citlivou pokožku, by se měli kontaktu s tekutým pracím prostředkem vyvarovat. 11

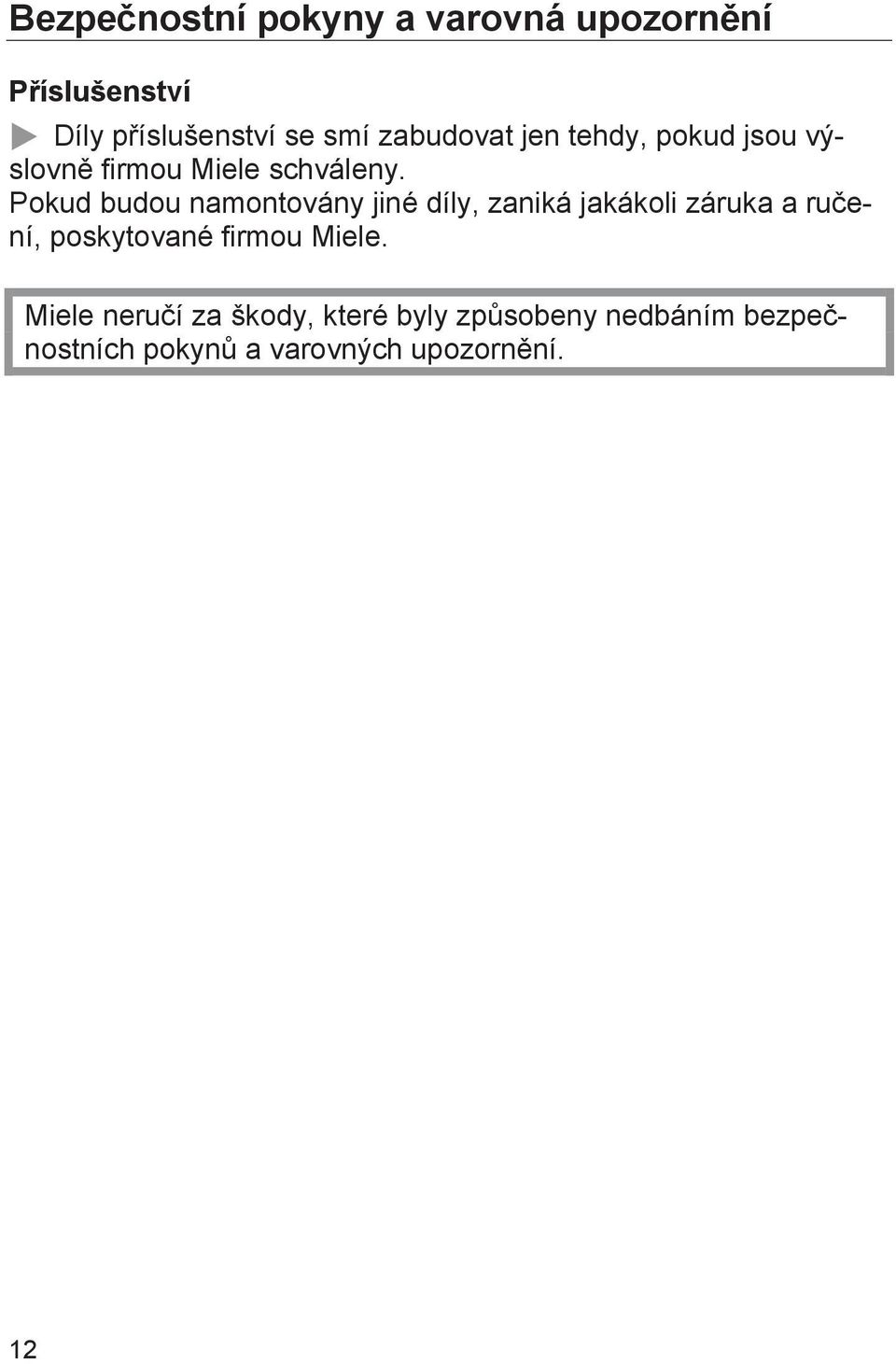

12 Bezpečnostní pokyny a varovná upozornění Příslušenství Díly příslušenství se smí zabudovat jen tehdy, pokud jsou výslovně firmou Miele schváleny. Pokud budou namontovány jiné díly, zaniká jakákoli záruka a ručení, poskytované firmou Miele. Miele neručí za škody, které byly způsobeny nedbáním bezpečnostních pokynů a varovných upozornění. 12

13 Obsluha pračky Ovládací panel Displej podrobnější informace naleznete na následující stránce. Tlačítko teplota pro nastavení požadované teploty praní. Tlačítko počet otáček pro nastavení požadovaného počtu otáček při závěrečném odstřeďování nebo stop máchání nebo bez. Optické rozhraní PC slouží servisní službě jako kontrolní a přenosový bod (mimo jiné pro Update). Tlačítko Start/Stop spustí zvolený program praní nebo přeruší právě spuštěný program. Tlačítka extra funkcí programy praní je možné rozšířit různými extra funkcemi. Programový volič pro volbu programu praní. Kontrolka zvoleného programu se rozsvítí. Programovým voličem lze otáčet doprava i doleva. Tlačítko dvířka otevírá dvířka pro naplnění. Tlačítko pro zapínání a vypínání automatické pračky. 13

14 Obsluha pračky Doba trvání programu Po spuštění programu se na displeji zobrazí pravděpodobná doba trvání programu v hodinách a minutách. V prvních 8 minutách pračka zjišťuje schopnost savosti prádla. Díky tomu může ještě dojít k prodloužení nebo ke zkrácení doby trvání programu. Přes displej jsou voleny následující funkce: - teplota praní - počet otáček při odstřeďování - programovací funkce - stornování programu - dětská pojistka Programovací funkce Pomocí programovacích funkcí můžete automatickou pračku přizpůsobit Vašim individuálním požadavkům. V programovém úseku se na displeji objeví zvolená funkce. Kromě toho se na displeji zobrazuje: - doba trvání programu - průběh programu 14

15 První uvedení do provozu Před prvním praním přístroj správně umístěte a zapojte. Prosím, věnujte pozornost kapitole "Umístění a připojení. Na této automatické pračce byl proveden kompletní test na funkčnost, proto se v bubnu nachází zbytek vody. Z bezpečnostních důvodů není odstřeďování před prvním praním možné. Pro aktivaci odstřeďování musí proběhnout program bez prádla a pracích prostředků. Při použití pracího prostředku může dojít k přílišné tvorbě pěny! Současně se aktivuje odtokový kulový ventil. Odtokový kulový ventil ovlivňuje do budoucna plné využití pracího prostředku. q Stiskněte tlačítko. Jakmile pračku poprvé zapnete, objeví se na displeji na několik sekund uvítání. Uvítání se už neobjeví, pokud "První uvedení do provozu" nebo cyklus praní trval déle než 1 hodinu. Nastavení jazyka na displeji Budete vyzváni, nastavit požadovaný jazyk. Změna nastavení jazyka je kdykoliv možná i přes programovací funkce. q Otočením programového voliče zvolte požadovaný jazyk. Tlačítkem Start/Stop potvrďte zvolený jazyk. Upozornění na transportní pojistku Před spuštěním programu je nutné odstranit transportní pojistku, aby se zabránilo škodám na automatické pračce. q Potvrďte odstranění transportní pojistky stisknutím tlačítka Start/ Stop. Spuštění prvního programu Automaticky je navolen program bavlna. Použijte tento program pro první praní bez prádla a bez pracího prostředku. q Otevřete přívod vody. q Stiskněte tlačítko Start/Stop. q Po ukončení cyklu praní automatickou pračku vypněte. První zprovoznění je ukončeno. 15

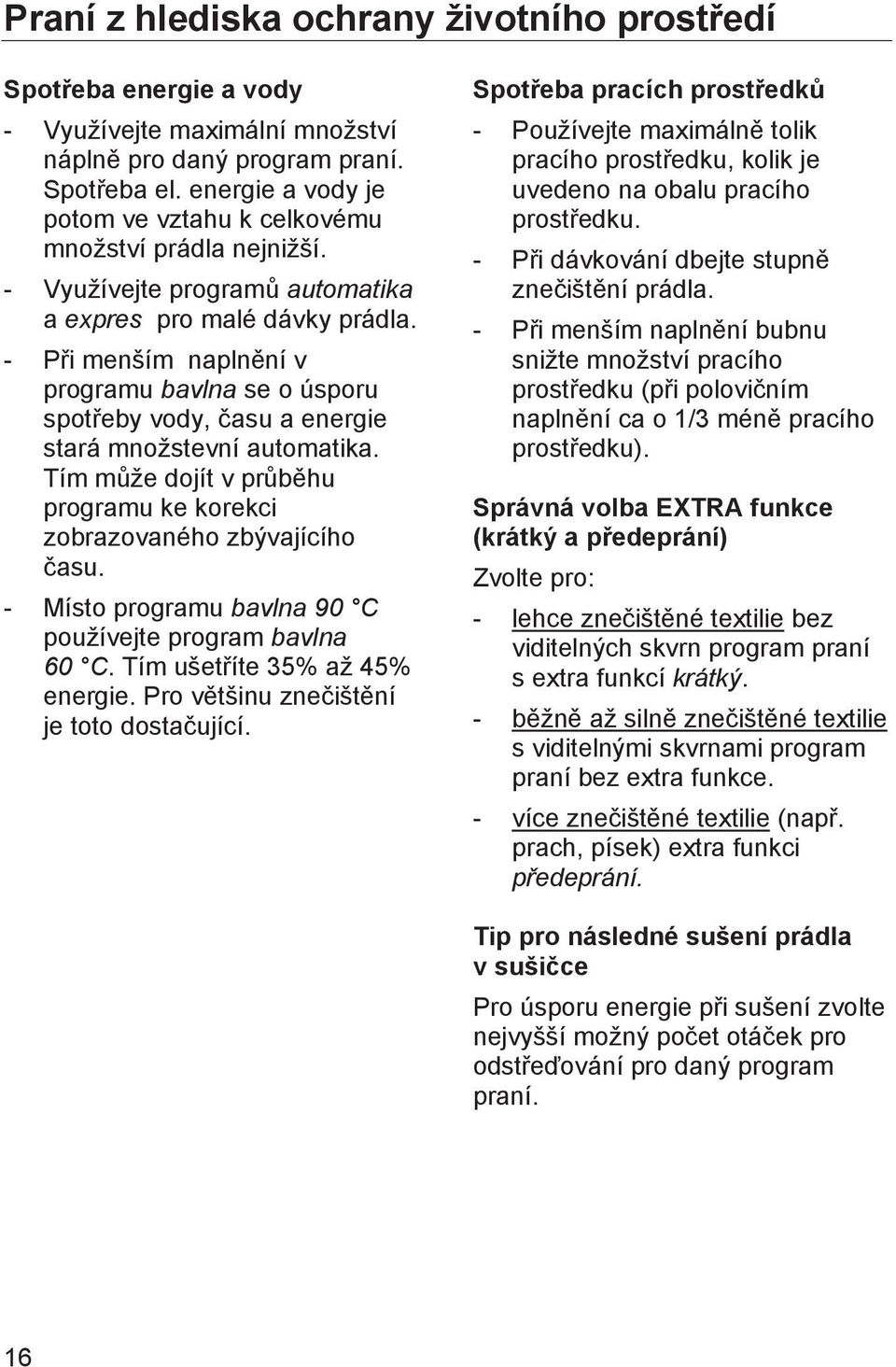

16 Praní z hlediska ochrany životního prostředí Spotřeba energie a vody - Využívejte maximální množství náplně pro daný program praní. Spotřeba el. energie a vody je potom ve vztahu k celkovému množství prádla nejnižší. - Využívejte programů automatika a expres pro malé dávky prádla. - Při menším naplnění v programu bavlna se o úsporu spotřeby vody, času a energie stará množstevní automatika. Tím může dojít v průběhu programu ke korekci zobrazovaného zbývajícího času. - Místo programu bavlna 90 C používejte program bavlna 60 C. Tím ušetříte 35% až 45% energie. Pro většinu znečištění je toto dostačující. Spotřeba pracích prostředků - Používejte maximálně tolik pracího prostředku, kolik je uvedeno na obalu pracího prostředku. - Při dávkování dbejte stupně znečištění prádla. - Při menším naplnění bubnu snižte množství pracího prostředku (při polovičním naplnění ca o 1/3 méně pracího prostředku). Správná volba EXTRA funkce (krátký a předeprání) Zvolte pro: - lehce znečištěné textilie bez viditelných skvrn program praní s extra funkcí krátký. - běžně až silně znečištěné textilie s viditelnými skvrnami program praní bez extra funkce. - více znečištěné textilie (např. prach, písek) extra funkci předeprání. Tip pro následné sušení prádla v sušičce Pro úsporu energie při sušení zvolte nejvyšší možný počet otáček pro odstřeďování pro daný program praní. 16

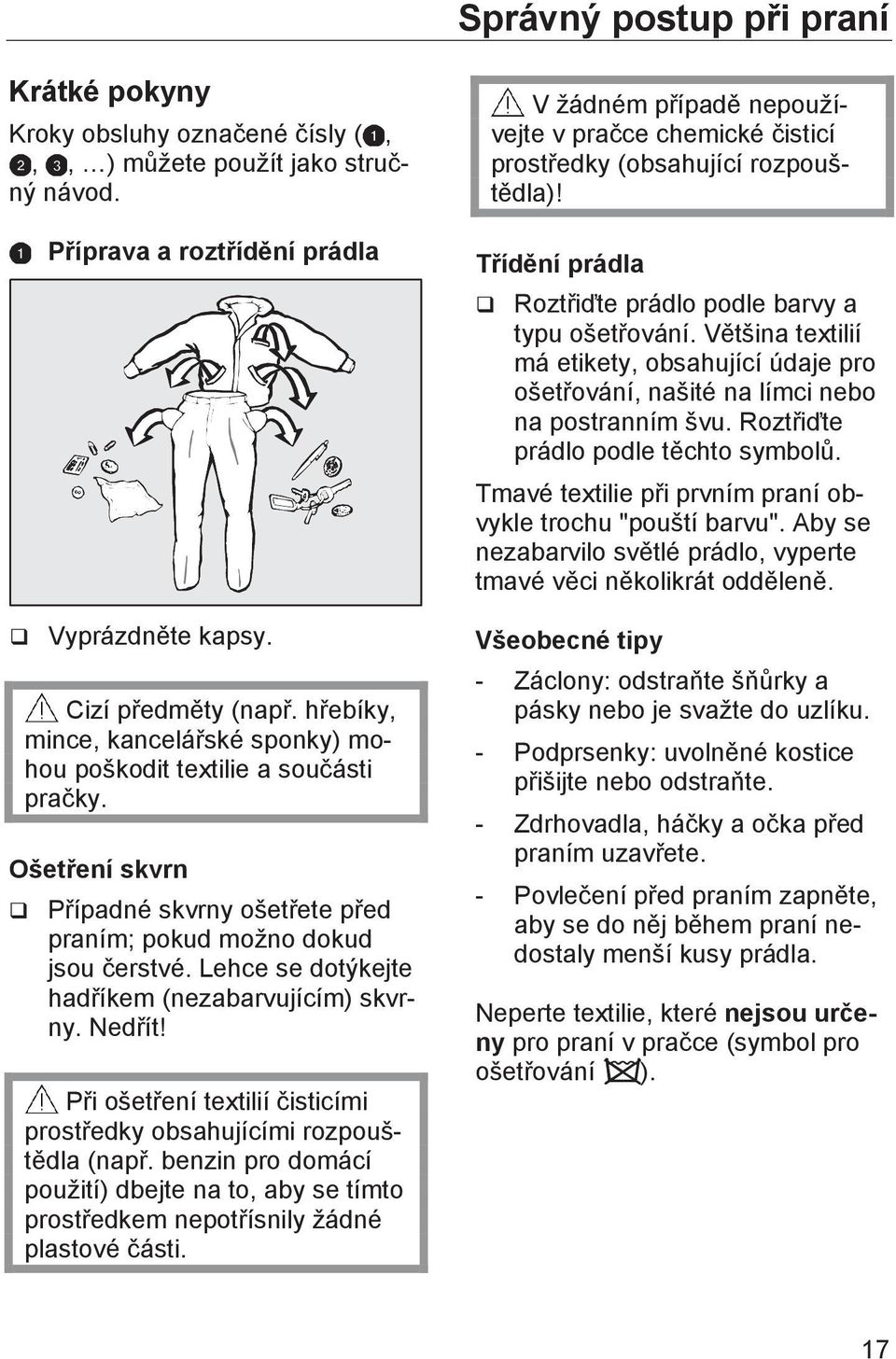

17 Správný postup při praní Krátké pokyny Kroky obsluhy označené čísly (,,, ) můžete použít jako stručný návod. Příprava a roztřídění prádla q Vyprázdněte kapsy. Cizí předměty (např. hřebíky, mince, kancelářské sponky) mohou poškodit textilie a součásti pračky. Ošetření skvrn q Případné skvrny ošetřete před praním; pokud možno dokud jsou čerstvé. Lehce se dotýkejte hadříkem (nezabarvujícím) skvrny. Nedřít! Při ošetření textilií čisticími prostředky obsahujícími rozpouštědla (např. benzin pro domácí použití) dbejte na to, aby se tímto prostředkem nepotřísnily žádné plastové části. V žádném případě nepoužívejte v pračce chemické čisticí prostředky (obsahující rozpouštědla)! Třídění prádla q Roztřiďte prádlo podle barvy a typu ošetřování. Většina textilií má etikety, obsahující údaje pro ošetřování, našité na límci nebo na postranním švu. Roztřiďte prádlo podle těchto symbolů. Tmavé textilie při prvním praní obvykle trochu "pouští barvu". Aby se nezabarvilo světlé prádlo, vyperte tmavé věci několikrát odděleně. Všeobecné tipy - Záclony: odstraňte šňůrky a pásky nebo je svažte do uzlíku. - Podprsenky: uvolněné kostice přišijte nebo odstraňte. - Zdrhovadla, háčky a očka před praním uzavřete. - Povlečení před praním zapněte, aby se do něj během praní nedostaly menší kusy prádla. Neperte textilie, které nejsou určeny pro praní v pračce (symbol pro ošetřování ). 17

18 Správný postup při praní Zapnout automatickou pračku Naplnit prádlo do pračky q Stiskněte tlačítko dvířka a otevřete je. q Vložte rozvinuté prádlo do bubnu a volně ho rozložte. Různě velké kusy prádla zesílí prací účinek a prádlo se při odstřeďování lépe rozdělí. Využijte maximální množství naplnění zvoleného programu, ušetříte tím spotřebu vody a energie. Mějte také na paměti, že přeplňování bubnu pračky zhoršuje výsledek praní a zvyšuje mačkavost prádla. Dbejte na to, aby se mezi plnicí dvířka a těsnění nepřivřelo prádlo. Zvolit program q Pro zvolení programu otáčejte voličem programu doprava nebo doleva. Program je zvolen, jakmile se rozsvítí kontrolka vedle názvu programu. Zvolit teplotu/počet otáček při odstřeďování Přednastavenou teplotu a počet otáček při odstřeďování můžete změnit. q Stisknutím tlačítka teplota můžete teplotu změnit a stisknutím tlačítka počet otáček můžete změnit počet otáček při odstřeďování. q Lehkým přibouchnutím zavřete dvířka. 18

19 Správný postup při praní Zvolit extra funkci Více vody Hladina vody se při praní a máchání zvýší. Pro tlačítko více vody můžete naprogramovat jinou volbu, jak je popsáno v kapitole "Programovací funkce". Předeprání Pro silně znečištěné textilie, např. od prachu nebo písku. q Příslušným tlačítkem zvolte požadovanou extra funkci. Pokud zvolíte extra funkci, rozsvítí se příslušná kontrolka. Ne všechny extra funkce mohou být zvoleny u všech programů praní. Pokud se extra funkce nedá zvolit, pak není pro tento program povolena. Akustický signál (bzučák) Akustický signál zazní po ukončení programu nebo u stop máchání. Bzučák zní tak dlouho, dokud se nevypne automatická pračka. Můžete změnit hlasitost tónu. Tato změna je popsána v kapitole "Programovací funkce". Krátký program Pro lehce znečištěné prádlo bez viditelných skvrn. Doba trvání programu se zkrátí. 19

20 Správný postup při praní Přidat prací prostředek Správné dávkování je důležité, protože příliš málo pracího prostředku způsobí, že: - prádlo není dostatečně čisté a časem zešedne a ztvrdne - se na prádle objevují tukové skvrny - dojde k zavápnění topného tělesa příliš mnoho pracího prostředku způsobí: - vyšší pěnivost, která snižuje účinnost mechaniky praní a tím dochází ke zhoršení výsledku praní, máchání a odstřeďování - zvýšení spotřeby vody kvůli dodatečnému automaticky přidanému máchání - ekologické zatížení q Vytáhněte zásuvku pro dávkování pracího prostředku a naplňte jednotlivé komory. prací prostředek pro předeprání (rozdělení doporučeného celkového množství pracího prostředku: 1/3 dát do komory a 2/3 do komory ) prací prostředek pro hlavní praní avivážní nebo tužicí prostředek q Zásuvku pro dávkování pracího prostředku zasuňte zpět. Další informace k pracím prostředkům a jejich dávkování zjistíte v kapitole "Prací prostředky". 20

21 Správný postup při praní Spustit program q Stiskněte blikající tlačítko Start/Stop. Ihned po spuštění programu se na displeji zobrazí pravděpodobná doba trvání programu. V prvních 8 minutách pračka zjišťuje schopnost savosti prádla. Díky tomu může ještě dojít k prodloužení nebo ke zkrácení doby trvání programu. Navíc se na displeji zobrazí průběh programu. Automatická pračka Vás informuje o právě dosaženém programovém úseku. Konec programu - vyjmout prádlo Při dosažení programového úseku proti pomačkání na displeji bliká střídavě: a q Otevřete plnicí dvířka tlačítkem dvířka. q Vyjměte prádlo. Nezapomeňte v bubnu žádné prádlo! Při dalším praní by mohlo dojít k jeho zabarvení nebo k zabarvení jiných textilií. q Zkontrolujte těsnění kolem dvířek, zda se v něm nenacházejí cizí tělesa. q Automatickou pračku vypněte tlačítkem. q Zavřete plnicí dvířka. Jinak hrozí nebezpečí, že se do bubnu dostanou nedopatřením cizí předměty. Tyto předměty by mohly při dalším praní poškodit prádlo. 21

22 Odstřeďování Počet otáček při závěrečném odstřeďování program ot. / min. bavlna 1200 snadno ošetřovatelné 1200 syntetika 600 vlna 1200 expres 1200 automatika 1200 košile 600 jeans 900 tmavé prádlo 1200 odstřeďování 1200 Počet otáček při závěrečném odstřeďování můžete snížit. Není však možné zvolit vyšší počet otáček odstřeďování, než je výše uvedeno. Odstřeďování při máchání Po hlavním praní a mezi mácháními se prádlo odstřeďuje. Při snížení počtu konečných otáček odstřeďování se případně sníží i počet otáček odstřeďování při máchání. V programu bavlna proběhne u počtu otáček nižších než 700 ot./min. máchání navíc. Vypnutí závěrečného odstřeďování (stop máchání) q Zvolte pomocí tlačítka počet otáček nastavení stop máchání. Textilie zůstávají po posledním máchání ležet ve vodě. Tím se snižuje riziko pomačkání, nejsou-li textilie ihned po ukončení programu vyjmuty z bubnu pračky. - Spuštění závěrečného odstřeďování Automatická pračka Vám nabízí maximálně přípustný počet otáček. Můžete zvolit nižší počet otáček. Tlačítkem Start/Stop spustíte závěrečné odstřeďování. - Ukončení programu Stiskněte tlačítko dvířka. Odčerpá se voda. Pro otevření dvířek stiskněte znovu tlačítko dvířka. Vypnutí odstřeďování při máchání a závěrečném odstřeďování (bez ) q Pomocí tlačítka počet otáček zvolte nastavení bez. Po posledním máchání se odčerpá voda a zapne se ochrana proti pomačkání. U tohoto nastavení se v některých programech přidá jedno máchání navíc. 22

23 Přehled programů bavlna 90 C až studená max. 6,0 kg druh textilu Trička, spodní prádlo, prostírání atd. Prádlo z bavlny a lnu nebo směsných tkanin. tip Nastavení 60 /40 C se odlišuje od / díky: - kratším programovým časům, - delší teplotě působení, - vyšší spotřebě energie. U obzvlášť vysokých hygienických požadavků zvolit nastavení teploty na 60 C nebo vyšší. bavlna / max. 6,0 kg druh textilu Běžně znečištěné bavlněné prádlo. tip - Toto je nejefektivnější nastavení s ohledem na spotřebu energie a vody pro praní bavlněného prádla. - U je dosažená teplota praní nižší než 60 C, výkon praní odpovídá programu bavlna 60 C. Pokyn pro zkušební ústavy: zkušební program dle ČSN EN a energetické účinnosti dle směrnice 1061/2010. snadno ošetřovatelné 60 C až 30 C max. 3,0 kg druh textilu Textilie ze syntetických vláken, směsných tkanin nebo snadno ošetřovatelné bavlny. tip U mačkavých textilií snížit počet otáček při odstřeďování. syntetika 60 C až studená max. 2,0 kg druh textilu tip - Citlivé textilie ze syntetických vláken, směsných vláken, umělého hedvábí. - Záclony, u kterých výrobce označí, že je lze prát v pračce. - Jemný prach, který se drží v záclonách, vyžaduje často program s předepráním. - U záclon, náchylných k pomačkání, snižte otáčky odstřeďování nebo tuto funkci vypněte. 23

24 Přehled programů vlna 40 C až studená max. 2,0 kg druh textilu tip Textilie z vlny a vlněných směsí. U textilií náchylných na pomačkání dbejte počtu otáček při odstřeďování. expres 40 C až studená max. 3,0 kg druh textilu Malé množství prádla, které se má pouze lehce přeprát. Druh textilu odpovídá programu bavlna. tip Pokud chcete jednotlivé textilie propláchnout, zvolte tento program s nastavením teploty studená. automatika 40 C až studená max. 3,5 kg druh textilu Směs z textilií pro programy bavlna a snadno ošetřovatelné. tip Pro každý druh prádla je vždy dosaženo optimálního šetrného zacházení s prádlem a nejlepšího účinku praní díky automatickému přizpůsobení parametru praní (např. stav vody, rytmus praní a profilu odstřeďování). košile 60 C až studená max. 2,0 kg tip - Límce a manžety dle znečištění ošetřit předem. - Pro košile halenky z hedvábí použít program syntetika. jeans 60 C až studená max. 3,0 kg tip - Prádlo perte otočené naruby. - Jeansové prádlo často při prvním praní "pouští" barvu. Proto perte světlé prádlo odděleně od tmavého prádla. tmavé prádlo 40 C až studená max. 3,0 kg druh textilu tip Černé a tmavé prádlo z bavlny a směsných tkanin. Prádlo perte otočené naruby. odstřeďování Tip - Pouze odčerpání: otáčky nastavte na bez. - Pozor na nastavený počet otáček odstřeďování. 24

25 Extra funkce Následující extra funkce je možné zvolit k programům: bavlna X X X X snadno ošetřovatelné X X X X syntetika X X X vlna X expres X automatika X košile X X jeans X X X tmavé prádlo X X odstřeďování 25

26 Průběh programu hlavní praní máchání odstřeďování hladina vody rytmus praní hladina vody cyklus máchání odstřeďování při máchání bavlna 2-4 1) snadno ošetřovatelné 2-3 2) syntetika 3 vlna 2 expres 2-3 2) automatika 2-3 2) košile 2 jeans 3 tmavé prádlo 3 odstřeďování Vysvětlivky naleznete na následující stránce. závěrečné odstřeďování 26

27 Průběh programu nízký stav hladiny vody střední stav hladiny vody vyšší stav hladiny vody = intenzivní rytmus = normální rytmus = šetrný rytmus = senzitivní rytmus = houpavý rytmus = rytmus ručního praní Automatická pračka má plně elektronické řízení s množstevní automatikou. Automatická pračka si sama stanoví množství spotřeby vody a to v závislosti na množství a savosti prádla. Proto existují různé průběhy programů a délky praní. Zde uvedené programy se vztahují vždy na základní program s maximálním naplněním. Volitelné extra funkce zde nejsou zohledňovány. Indikace průběhu programu Vaší automatické pračky Vás kdykoliv informuje o každém programovém kroku. Zvláštnosti v průběhu programu: Ochrana proti pomačkání: Buben se pohybuje ještě 30 minut po skončení programu, aby se zamezilo pomačkání prádla. Výjimka: v programu vlna neprobíhá "ochrana proti pomačkání". Automatickou pračku můžete kdykoliv otevřít. 1) 2) Pokud zvolíte teplotu 60 C a vyšší, proběhnou dvě máchání. Pokud zvolíte teplotu nižší než 60 C, proběhnou tři máchání. třetí/čtvrté máchání probíhá pokud: - je hodně pěny v bubnu - je počet otáček při závěrečném odstřeďování menší než 700 ot./min. - zvolíte program bez. 3) třetí máchání probíhá pokud: Zvolíte bez. 27

28 Symboly ošetřování Praní Stupně v symbolu pro praní udávají maximální teplotu, ve které můžete druh prádla prát. běžné mechanické namáhání šetrné mechanické namáhání obzvlášť šetrné mechanické namáhání ruční praní neprat Příklady volby programu program bavlna snadno ošetřovatelné syntetika vlna expres automatika symbol ošetřování Sušení Body udávají teploty. normální teplota snížená teplota nevhodné pro sušení v sušičce Žehlení a mandlování Body označují teplotní oblasti. ca 200 C ca 150 C ca 110 C nevhodné k žehlení/ mandlování Profesionální čištění Čištění chemickými rozpouštědly. Písmena označují čisticí prostředek. mokré čištění nečistit chemicky Bělení přípustný každý oxidační prostředek na bělení přípustný pouze bělicí prostředek na bázi kyslíku nebělit 28

29 Změna průběhu programu Storno programu Po spuštění programu můžete program kdykoliv přerušit. q Stiskněte krátce tlačítko Start/Stop. q Stiskněte znovu blikající tlačítko Start/Stop. Pračka odčerpá stávající prací lázeň. Pokud chcete vyjmout prádlo: q Stiskněte tlačítko dvířka. Pokud chcete zvolit jiný program: q Vypněte pračku tlačítkem. q Pračku opět zapněte. q Podívejte se, zda se nenachází v zásobníku na prací prostředek zbytek pracího prostředku. Pokud ne, naplňte prací prostředek. q Zvolte nový program. Změna programu Změna programu není po spuštění programu již možná. teploty Změna teploty je možná v průběhu prvních pěti minut. q Stiskněte tlačítko teplota. počtu otáček Počet otáček při odstřeďování je možné kdykoliv změnit. q Stiskněte tlačítko počet otáček. extra funkcí Do pěti minut po startu můžete zvolit nebo zrušit extra funkce krátký a více vody. Pokud je aktivována dětská pojistka není možné provést žádnou změnu. Přerušení programu q Vypněte pračku tlačítkem. Pro pokračování: q Pračku zapněte opět tlačítkem. 29

30 Změna průběhu programu Přidání dalšího prádla / vyjmutí prádla q Pro otevření dvířek stiskněte tlačítko dvířka. q Přidejte nebo odeberte prádlo. q Zavřete dvířka. Program automaticky pokračuje dál. Mějte na paměti: Automatická pračka již nemůže po spuštění programu zjistit změnu v množství vloženého prádla. Proto vychází automatická pračka po přidání nebo odebrání prádla vždy z maximálního množství naplnění. Daný čas průběhu programu se může prodloužit. Dvířka přístroje se nedají otevřít pokud: - teplota pracího roztoku je vyšší než 55 C. - hladina vody přesahuje určitou hodnotu. - je dosaženo programového kroku odstřeďování. Pokud stisknete ve výše uvedených případech tlačítko dvířka, na displeji se objeví následující hlášení: Dětská pojistka Dětská pojistka zabraňuje tomu, aby nedošlo během praní k otevření automatické pračky nebo k přerušení programu. Zapnutí dětské pojistky q Po spuštění programu podržte déle stisknuté tlačítko Start/Stop. q Tlačítko Start/Stop podržte tak dlouho stisknuté až uplyne čas a na displeji se objeví: Dětská pojistka je nyní aktivována a po ukončení programu bude automaticky zrušena. Vypnutí dětské pojistky q Po spuštění programu podržte déle stisknuté tlačítko Start/Stop. q Tlačítko Start/Stop podržte tak dlouho stisknuté až uplyne čas a na displeji se objeví: 30

31 Volba správného pracího prostředku Prací prostředky Můžete používat všechny moderní prací prostředky, které jsou vhodné pro použití v domácích automatických pračkách. Dávkování pracího prostředku je uvedeno na jeho obalu a je třeba jej dodržovat. univerzálnrevné jemné ciální* na ba- na speimpregnační prostředek** aviváž prací prostředek bavlna X X X snadno ošetřovatelné X X X syntetika X X X - - X vlna X - X expres 1) X X X automatika X X X košile X X X jeans 1) X X X - - X tmavé prádlo 1) X X X - - X odstřeďování ) 2) Použít tekuté prací prostředky. Při zvoleném předeprání se doporučuje použít nádobku na tekutý prací prostředek a dát ji do komory. Nádobku je možné si zakoupit u servisní služby Miele. Použít práškové prací prostředky. * Speciální prací prostředky: Prostředky, které byly speciálně vyvinuty pro tyto programy praní nebo druhy textilií (např. Miele CareCollection, viz "Příslušenství k dokoupení"). ** Použít pouze impregnační prostředky s upozorněním "vhodné pro membránové textilie", tyto jsou založeny na fluorochemických pojivech. Nepoužívat žádné prostředky, které obsahují parafin. Impregnační prostředek naplnit do komory. 31

32 Prací prostředky Dávkování je závislé na: - stupni znečištění prádla lehce znečištěné Nejsou rozpoznatelné žádné skvrny nebo špína. Prádlo je např. propocené. normálně znečištěné Viditelná špína a/nebo malé skvrny. silně znečištěné Jasně viditelné znečištění a/nebo skvrny. - tvrdosti vody Pokud neznáte tvrdost vody, informujte se u Vašeho vodárenského podniku. - množství prádla Tvrdost vody Rozmezí tvrdosti Celková tvrdost mmol/l Tvrdost d měkká (I) 0-1,5 0-8,4 střední (II) 1,5-2,5 8,4-14 tvrdá (III) nad 2,5 nad 14 Pomoc při dávkování Pro dávkování pracího prostředku používejte dávkovač výrobce pracích prostředků (např. dávkovací kouli), obzvlášť při dávkování tekutých pracích prostředků. Náhradní náplň Při nakupování pracích prostředků využívejte pokud možno náhradních náplní, čímž přispíváte ke snížení množství obalového odpadu. Změkčovač vody U rozmezí II a III můžete přidat změkčovač vody, abyste ušetřili prací prostředek. Správné dávkování je uvedeno na obalu. Naplňte nejprve prací prostředek a potom změkčovač. Prací prostředek můžete potom dávkovat jako pro rozmezí tvrdosti I. Vícesložkové prací prostředky Perete-li s několika komponenty (např. vícesložkový prací prostředek), naplňte prostředky vždy v následující posloupnosti do komory. 1. prací prostředek 2. změkčovač vody 3. sůl na skvrny Takto se prostředky lépe vypláchnou. 32

33 Prací prostředky Škrobení/aviváž Škroby dávají textiliím tuhost a plnost. Tužidla jsou syntetické škrobicí přípravky a dávají např. košilím, prostírání a povlečení pevnější tvar. Avivážní prostředek dává prádlu měkkost a snižuje statický náboj při strojovém sušení. Automatická aviváž, tužení nebo škrobení Po několika automatických škrobeních vyčistěte dávkovací zásuvku, zejména avivážní kanálek. Odbarvování / barvení q V automatické pračce nepoužívejte žádné odbarvovací prostředky. q Barvení v automatické pračce je povoleno pouze v mezích pro domácí účely. Soli používané při barvení mohou při dlouhodobém používání napadnout nerez. Proto přísně dbejte při použití barvicích prostředků pokynů výrobce. q Naplňte avivážní prostředek, tužidlo nebo tekutý škrob do komory. Nepřekračujte maximální výšku pro naplnění. Při posledním máchání se prostředek spláchne. Na konci programu praní zůstane v komoře malé množství vody. 33

34 Čištění a ošetřování Čištění bubnu pračky Pokud perete při nižších teplotách a/nebo s tekutým pracím prostředkem, hrozí nebezpečí tvorby zárodků a pachu v pračce. Pro vyčištění bubnu pračky a zabránění tvorby zápachu, byste měli jednou za měsíc spustit program na minimálně 60 C s přidáním práškového prostředku na praní. Čištění zásuvky pro dávkování pracích prostředků Z hygienických důvodů by se měla pravidelně čistit celá zásuvka. Čištění pláště a panelu Před čištěním a ošetřováním pračky vytáhněte zástrčku ze zásuvky. Automatickou pračku v žádném případě nečistit formou ostřikováním z hadice. q Automatickou pračku čistěte jemným čisticím prostředkem nebo mýdlovým roztokem a osušte ji měkkým hadříkem. q Buben pračky čistěte vhodným čisticím prostředkem pro čištění nerezu. q Vysuňte až na doraz zásuvku na prací prostředky, stlačte dolů pojistku a zároveň zásuvku zcela vytáhněte. q Vyčistěte teplou vodou zásuvku na prací prostředky. Nepoužívejte prostředky k drhnutí ani žádné víceúčelové čisticí prostředky nebo prostředky na čištění skla! Tyto by mohly poškodit povrchy z umělé hmoty a další části. 34

35 Čištění a ošetřování Čištění násosky a kanálku Po několikerém použití tekutého škrobu vyčistěte obzvlášť důkladně násosku i kanálek pro avivážní prostředek. Tekutý škrob způsobuje slepení. Místo pro zasunutí zásuvky pro dávkování pracích prostředků 1. Násosku vytáhněte z komory a vyčistěte ji pod tekoucí teplou vodou. Vyčistěte také trubici, na kterou je násoska nasazena. 2. Násosku opět nasaďte. q Pomocí kartáčku na čištění lahví odstraňte zbytky pracího prostředku a vodního kamene ze splachovacích trysek zásuvky pro dávkování pracích prostředků. q Teplou vodou a kartáčkem vyčistěte kanálek pro avivážní prostředek. 35

36 Čištění a ošetřování Čištění sítek přívodu vody Tato automatická pračka používá k ochraně přívodního ventilu sítko. Toto sítko byste měli kontrolovat zhruba každých 6 měsíců. Při častějším přerušení dodávek ve vodovodní síti se může tento interval zkrátit. Čištění sítka na vstupu u přívodního ventilu q Umělohmotnou matici s žebrováním uchyťte kleštěmi, sundejte ji ze vstupního hrdla a odšroubujte. Čištění sítka v přívodní hadici q Uzavřete vodovodní kohoutek a odšroubujte přívodní hadici. q Sítko uchopte kleštěmi, vytáhněte a vyčistěte. Zpětná montáž se provede v opačném pořadí. q Z koncovky vytáhněte gumové těsnění 1. q Krček sítka 2 uchopte kombinačkami nebo pinzetovými kleštěmi a vytáhněte je ven. q Vyčistěte sítko. Zpětná montáž se provede v opačném pořadí. Obě sítka je nutné po vyčištění opět nasadit. 36

37 Co dělat, když Pomoc při poruše Většinu poruch a chyb, ke kterým může v každodenním provozu dojít, můžete odstranit sami. V mnoha případech můžete ušetřit čas a peníze, protože nemusíte volat servisní službu. Následující tabulky by Vám měly pomoci nalézt příčiny poruchy nebo chyby a odstranit je. Mějte však na paměti: Opravy elektrických přístrojů smí provádět pouze autorizovaní odborníci. Neodborně provedená oprava může uživatele přivést do vážného nebezpečí. Nedojde ke spuštění programu. Problém Možná příčina Odstranění Automatická pračka nemá el. proud. Displej je tmavý a kontrolka tlačítka Start/Stop nesvítí. Na displeji budete vyzváni zadat PIN-kód. Displej je tmavý. Je aktivován PIN-kód. Pro úsporu energie se displej automaticky vypíná (pohotovostní režim Standby). Zkontrolujte, zda - je zasunuta zástrčka do zásuvky. - jsou v pořádku pojistky. Zadejte PIN-kód a potvrďte. Deaktivujte PINkód, pokud nechcete, aby se při dalším zapnutí objevilo toto hlášení. Stiskněte kterékoliv tlačítko přímé volby. Pohotovostní režim Standby se ukončí. 37

38 Pomoc při poruše Na displeji se objevilo chybové hlášení. Hlášení na displeji Možná příčina Odstranění Na displeji svítí a bliká. Na displeji svítí a bliká. Na displeji svítí a - Odtok vody je blokován nebo poškozen. - Vypouštěcí hadice je příliš vysoko. - Přívod vody je uzavřen nebo poškozen. Zareagoval systém na ochranu před škodami způsobenými vodou. - Vyčistěte čerpadlo a filtr pracího roztoku. - Maximální výška pro odčerpání činí 1 m. Zkontrolujte, zda - je otevřen vodovodní ventil. - není zlomená přívodní hadice. - není příliš nízký tlak vody. Zavolejte servisní službu. bliká. Na displeji svítí a bliká. Na displeji bliká text 34 Příčinou je porucha. Při praní se vytvořilo příliš mnoho pěny. Za účelem vypnutí chybového hlášení: Vypněte automatickou pračku tlačítkem. Spusťte znovu program. Zobrazí-li se opět chybové hlášení, zavolejte servisní službu. Při příštím praní dávkujte méně pracího prostředku a dbejte pokynů výrobce uvedených na obalu. 38

39 Všeobecné problémy s automatickou pračkou. Automatická pračka není během odstřeďování v klidu. Automatická pračka neodstředila jako obvykle prádlo a toto je ještě vlhké. Pomoc při poruše Problém Možná příčina Odstranění Nožky pračky nestojí Vyrovnejte pračku do rovnoměrně a nejsou stabilizované polohy a zajištěny kontramaticí. nožky pevně zajistěte. Výskyt neobvyklých zvuků v čerpadle. V zásuvce na prací prostředky zůstávají větší zbytky pracích prostředků. Aviváž se plně nevymývá nebo v komoře pro aviváž zůstává voda. Displej je v cizím jazyce. Při odstřeďování byla naměřena příliš velká nevyváženost a počet otáček při odstřeďování se automaticky snížil. Do bubnu dávejte vždy velké a malé kusy prádla, abyste dosáhly rovnoměrného rozložení prádla. Nejedná se o poruchu! Srkavý hluk na začátku a na konci čerpání je normální. Průtokový tlak vody je nedostačující. Práškový prací prostředek ve spojení se změkčovačem má sklon k lepení. Násoska nesedí správně nebo je zanesená. Pod "Nastavení - Jazyk " byl zvolen cizí jazyk. Odstranění - Vyčistěte sítko u přítoku vody. - Zvolte případně extra funkci více vody. Zásuvku na prací prostředky nejprve vyčistěte a příště dávkujte nejprve prášek a potom změkčovač. Vyčistěte násosku, jak je popsáno v kapitole "Čištění a ošetřování", odstavec "Čištění zásuvky pro dávkování pracích prostředků". Nastavte požadovaný jazyk. Jako vodítko Vám poslouží symbol vlaječky. 39

40 Pomoc při poruše Neuspokojivý výsledek praní. Problém Možná příčina Odstranění Tekuté prací prostředky neobsahují žádná bělidla. Skvrny od ovoce, kávy nebo čaje nelze odstranit. Při použití tekutého pracího prostředku není prádlo čisté. Na vypraném prádle ulpívají šedé skvrny (mastné mapy). Na vypraném tmavém prádle ulpívají bílé, pracímu prostředku podobné zbytky. Dávkování pracího prostředku bylo příliš nízké (prádlo bylo silně znečištěno tukem - olejem, mastí). Prací prostředek obsahuje ve vodě nerozpustné části (ceolity) pro změkčení vody. Tyto se usadily na textiliích. - Použijte práškové prací prostředky obsahující bělidla. - Naplňte do komory sůl na skvrny. - Tekutý prací prostředek a sůl na skvrny nikdy nedávejte dohromady do zásuvky pro dávkování pracích prostředků. - Při takto znečištěném prádle přidejte buď více pracího prostředku, nebo použijte tekutý prací prostředek. - Před dalším programem nechte proběhnout program na 60 C s tekutým pracím prostředkem bez prádla. - Po usušení se pokuste odstranit zbytky pomocí kartáče. - Do budoucna perte tmavé textilie s pracími prostředky bez ceolitů. Tekuté prací prostředky většinou žádné ceolity neobsahují. - Perte textilie v programu tmavé prádlo. 40

41 Dvířka se nedají otevřít tlačítkem dvířka. Možná příčina Pračka není zapojena na el. proud a/nebo není zapnuta. Je zapnuta dětská pojistka. Je zapnutý PIN-kód. Výpadek el. proudu. Dvířka nebyla řádně zavřena. V bubnu se ještě nachází voda a pračka ji nemůže odčerpat. Pomoc při poruše Odstranění Zasuňte zástrčku do zásuvky a/nebo zapněte automatickou pračku tlačítkem. Vypněte dětskou pojistku tak, jak je popsáno ve stejnojmenné kapitole. Vypněte PIN-kód tak, jak je popsáno v kapitole "Programovací funkce" odstavec "PIN-kód". Otevřete plnicí dvířka, jak je popsáno v následujícím odstavci. Pevně zatlačte proti zavíratelné straně dvířek a potom stiskněte tlačítko dvířka. Vyčistěte filtr a čerpadlo pracího roztoku jak je popsáno v následujících odstavcích. Na ochranu proti opaření se plnicí dvířka nedají otevřít, pokud je teplota pracího roztoku vyšší než 55 C. 41

42 Pomoc při poruše Otevření plnicích dvířek při ucpaném odpadu a/nebo při výpadku el. proudu q Vypněte automatickou pračku. Na vnitřní straně panelu zásuvky pro dávkování pracího prostředku se nachází otvírač pro přístup ke krytu k vypouštěcímu filtru. Ucpaný odpad Pokud je odpad ucpaný, může se v automatické pračce nacházet větší množství vody (max. 25 l). Pozor: pokud se krátce před tím pralo při vyšší teplotě, hrozí nebezpečí opaření! Proces vyprázdnění q Pod kryt postavte nádobu. Filtr pracího roztoku zcela nevyšroubujte. q Vezměte otvírač. q Lehkým otočením uvolněte filtr pracího roztoku, až začne voda vytékat. q Otevřete kryt pro přístup k vypouštěcímu filtru. Přerušení vypouštění vody: q Filtr pracího roztoku zase zašroubujte. 42

43 Pomoc při poruše Pokud již nevytéká žádná voda: Nedojde-li k nasazení a pevnému dotažení filtru pracího roztoku, bude z pračky vytékat voda. Otevření dvířek Předtím, než sáhnete dovnitř bubnu, se přesvědčte, zda se buben nachází v klidu. Při sáhnutí do otáčejícího se bubnu hrozí nebezpečí vážného poranění. q Filtr pracího roztoku zcela vyšroubujte. q Filtr řádně vyčistěte. q Zatáhněte za nouzové odblokování. q Plnicí dvířka se otevřou. q Zkontrolujte, zda se dá čerpadlem uvnitř snadno otáčet, popřípadě odstraňte cizí předměty (knoflíky, mince apod.) a vyčistěte vnitřek. q Nasaďte zpět filtr pracího roztoku a pevně jej dotáhněte. 43

44 Servisní služba Opravy Při poruše, kterou nemůžete sami odstranit se obraťte na: - svého prodejce Miele nebo - servisní službu Miele na telefonu: nebo zelená linka Servisní službě nahlaste typ a číslo Vaší pračky. Oba údaje najdete na typovém štítku, který uvidíte po otevření dvířek nad průzorem dvířek. Aktualizace programů (Update) Kontrolka "PC" na ovládacím panelu slouží pro servisní službu jako přenosový bod pro aktualizaci programu (PC=Programme Correction). Tímto způsobem je možné do řídicího systému Vašeho přístroje zavést nové poznatky z budoucího vývoje pracích prostředků, textilií a procesu praní. Firma Miele možnost aktualizace programů včas oznámí. Příslušenství k dokoupení Příslušenství k této pračce si můžete zakoupit u Vašeho prodejce nebo u servisní služby Miele. 44 Záruční doba Záruční doba na automatickou pračku činí 2 roky. Na přístroj se nevztahuje záruka v těchto případech: Při nevhodném zacházení a nedodržování pokynů uvedených v tomto návodu k obsluze. Pokud nelze zapnout přístroj nebo nelze spustit program z důvodu, že: - přístroj není v zásuvce nebo zásuvka není pod napětím. - přístroj je blokován dětskou pojistkou. Pokud se v pračce (v bubnu nebo pod bubnem) nacházejí cizí předměty např. kostice, kancelářské sponky, vlásenky, peníze, atd. Pokud se objeví chyba napouštění a vypouštění vody z důvodu, že: - je zavřený vodovodní kohout nebo ucpané síto přívodního ventilu. - je mechanicky zablokované vypouštěcí čerpadlo cizím předmětem nebo neprůchodností odpadního potrubí. Pokud se objeví chyba dávkování z důvodu, že byl použit nevhodný prací prostředek nebo nadměrná dávka pracího prostředku. Pokud se pouze částečně vyčerpá aviváž z důvodu zanesení dávkovací komory nebo násosky. Pokud se z důvodu používání tvrdé vody poškodí topné těleso vodním kamenem.

45 Umístění a připojení Čelní pohled přívodní hadice (pevnost do kpa) elektrické připojení vypouštěcí hadice (s otočným, odnímatelným kolenem) s možností vedení odtoku vody zásuvka pro dávkování pracích prostředků ovládací panel plnicí dvířka kryt pro přístup k filtru, čerpadlu a nouzovému otevření dvířek čtyři výškově nastavitelné nožky 45

46 Umístění a připojení Pohled zezadu přesah horní desky s možností uchycení pro přepravu elektrické připojení přívodní hadice (pevnost do kpa) vypouštěcí hadice držák pro přívodní a vypouštěcí hadici otočná pojistka s přepravními tyčemi držák pro přívodní a vypouštěcí hadici a držák pro odjištěné transportní tyče 46

47 Umístění a připojení Místo pro umístění Jako místo pro umístění se hodí nejlépe betonová podlaha. Ta se oproti stropu z dřevěných trámů nebo stropu s "měkkými vlastnostmi při odstřeďování zřídkakdy začne chvět. Mějte na paměti: q Automatickou pračku postavte svisle a stabilně. q Nestavte automatickou pračku na měkké podlahové krytiny, protože automatická pračka jinak během odstřeďování vibruje. Umístění automatické pračky Pro transport a následné přemístění automatické pračky použijte úchytů pračky a přesahů horní desky. Automatickou pračku přemístěte na místo pro umístění. Nožky přístroje a plocha pro umístění musí být suché, jinak hrozí nebezpečí sklouznutí při odstřeďování. Odstranění přepravní pojistky Při umístění na podlaze (stropě) z dřevěných trámů: q Postavte automatickou pračku na dřevotřískovou desku (nejméně 59 x 52 x 3 cm). Deska by měla být sešroubována s co nejvíce trámy, nikoliv však pouze s prkny podlahy. Umístěte pračku pokud možno do rohu místnosti. Zde je stabilita každého stropu největší. Při umístění na připravený podstavec (betonový nebo cihlový) musí být automatická pračka zajištěna příchytkami (k dostání u odborného prodejce Miele nebo u servisní služby Miele). Jinak hrozí nebezpečí, že automatická pračka při odstřeďování z podstavce spadne. q Odstraňte levou a pravou pojistku proti otočení. 1. Zatáhněte za připevněnou zátku pojistky proti otočení a 2. pomocí šroubováku uvolněte horní úchytku. 47

48 Umístění a připojení q Levou transportní tyč otočte pomocí přiloženého klíče o 90 a q Pravou transportní tyč otočte o 90 a q vytáhněte transportní tyč. q vytáhněte transportní tyč. 48

49 Umístění a připojení Otvory po odstraněné transportní pojistky uzavřít! Pokud nebudou otvory uzavřeny, hrozí nebezpečí poranění. q Transportní tyče upevněte k zadní stěně automatické pračky. Dbejte na to, aby horní úchytky byly nad držákem. q Otvory uzavřete pomocí zátek připevněných na otočné pojistce. Automatická pračka se nesmí bez transportní pojistky přepravovat. Transportní pojistku uschovejte. Před transportem automatické pračky (např. při stěhování) je nutno ji znovu namontovat. Montáž transportní pojistky Opětná montáž transportní pojistky se provádí v opačném pořadí. 49

50 Umístění a připojení Vyrovnání Automatická pračka musí stát svisle a rovnoměrně na všech čtyřech nožkách. Jen tak lze zabezpečit spolehlivý provoz. Neodborné umístění pračky zvyšuje spotřebu vody a energie a přístroj se může uvést do pohybu. Vyšroubovat a zajistit nožku Nerovnosti podlahy vyrovnejte pomocí čtyř šroubovacích stavitelných nožek. Ve stavu při dodání jsou všechny nožky zašroubovány. q S pomocí vodováhy zkontrolujte, zda přístroj stojí vodorovně. q Pomocí kleští na čerpadlo přidržte nožku 1 a kontramatku 2 pevně dotáhněte směrem proti plášti přístroje. Všechny čtyři kontramatky musí být pevně dotaženy ke krytu přístroje. Prosím, zkontrolujte i nožky, které nebyly při vyrovnávání vyšroubovány. Jinak hrozí nebezpečí, že se přístroj uvede samovolně do pohybu. q Nožku 1 společně s kontramatkou 2 uvolněte pomocí šroubováku a vyšroubujte je. 50

51 Umístění a připojení Vestavba pod pracovní desku Demontáž víka automatické pračky není možná. Tuto automatickou pračku je možné zcela (s víkem) zasunout pod pracovní desku linky, pokud je k dispozici dostatečná výška pracovní desky. Věžové uspořádání pračky a sušičky Věžové uspořádání pračky a sušičky je možné se sušičkou Miele. K tomu je zapotřebí montážní sady, kterou obdržíte u servisní služby Miele. Mějte na paměti: a Bezpečnostní vzdálenost od stěny: nejméně 2 cm b Výška: montážní sada s pracovní deskou: ca 172 cm sada pro zabudování bez pracovní desky: ca 170 cm c Hloubka věže pračka/sušička ca 65 cm 51

52 Umístění a připojení Miele systém ochrany před škodami způsobenými vodou Miele ochranný systém zaručuje širokou ochranu před škodami způsobenými vodou z automatické pračky. Systém se skládá převážně ze tří částí: 1) z přívodní hadice 2) z elektroniky a pláště přístroje 3) z vypouštěcí hadice 1) Přívodní hadice - ochrana proti prasknutí hadice Destrukční tlak přívodní hadice je nad kpa. - ochrana proti vyplavení Tímto se zabrání vyplavení z důvodu nekontrolovaného přítoku vody. Stoupne-li hladina vody nad určitou hranici, zapne se čerpadlo a voda se pod kontrolou odčerpá. 3) Vypouštěcí hadice Vypouštěcí hadice je zabezpečena odvzdušňovacím systémem. Tím je zabráněno, aby automatická pračka sála naprázdno. 2) Elektronika a plášť přístroje - spodní vana Vytékající voda z důvodu netěsnosti automatické pračky se zachytí ve spodní vaně. Pomocí plovákového spínače se odpojí ventily na přívodu vody. Další přítok vody je zablokován; voda, nacházející se v zásobníku pracího roztoku, se odčerpá. 52

53 Umístění a připojení Přívod vody Automatická pračka smí být i bez omezovače zpětného toku připojena k potrubí pitné vody, protože je konstruována podle platných norem DIN. Tlak vody musí činit alespoň 100 kpa a nesmí překročit kpa přetlaku. Je-li vyšší než kpa přetlaku, je nutno namontovat redukční tlakový ventil. Pro připojení je potřeba vodovodní kohoutek se šroubením 3/4". Není-li takový k dispozici, pak jej smí k potrubí s pitnou vodou namontovat pouze odborník instalatér. Šroubové spojení se nachází pod tlakem vodovodního potrubí. Zkontrolujte proto pomalým otevřením vodovodního kohoutku, zda je připojení těsné. Případně opravte usazení těsnění a šroubení. Údržba Pokud budete hadici měnit, použijte originál hadici Miele, která vydrží tlak minimálně kpa. Obě sítka - ochranné sítko na volném konci přívodní hadice, ani sítko pro zachycení nečistot v převlečné matici pojistného ventilu - se nesmí kvůli ochraně ventilů na přítoku vody odstraňovat. Příslušenství - prodloužení hadice Jako příslušenství lze u odborného prodejce Miele nebo u servisní služby Miele obdržet hadici s délkou 2,5 m nebo 4,0 m. Automatická pračka není vhodná pro připojení na teplou vodu. 53
