VĚTRACÍ A REKUPERAČNÍ JEDNOTKY
|
|
- Dagmar Doležalová
- před 8 lety
- Počet zobrazení:
Transkript
1 VĚTRACÍ A REKUPERAČNÍ JEDNOTKY MARTA Health str. 40 ALFA EASY Vent str. 43 ALFA Vent str. 53 Rekuperační jednotky ISIS Recover str. 69 RKE, RKE/BP str. 73 AVENTIS Recover str
2 Malé větrací jednotky MARTA Health Charakteristika Rozměry Jednotka nasává čerstvý vzduch z venkovního prostředí a cirkulační vzduch z větrané místnosti. Množství cirkulačního vzduchu lze nastavit v rozsahu 0 až 100 %. Dále se vzduch ohřívá a filtruje. Dvoustupňová filtrace zajišťuje nejen záchyt částic rozptýlených ve vzduchu, ale také částečný záchyt pachů. Upravený vzduch pak jednotka vyfukuje do místnosti. Větrací jednotka MARTA je kompaktní jednotka s plastovým designovým krytem a skříní z ocelového plechu. V zadní části jednotky je sací otvor čerstvého vzduchu a ve spodní části mřížka sání cirkulačního vzduchu. Poměr směšování lze řídit pomocí mechanické směšovací klapky. Jednotka je vybavena radiálním ventilátorem s přímým pohonem, elektrickým ohřívačem, uhlíkovým filtrem a skládaným filtrem F9 a dále třístupňovou regulací průtoku a regulací teploty. Vzduch je z jednotky distribuován přímo do větrané místnosti přes výfukové mřížky. Pro správnou funkci jednotky již není třeba připojovat žádné další příslušenství. Jednotka je vybavena i síťovým kabelem s vidlicí. Otvor na fasádě je vhodné z estetických a bezpečnostních důvodů zakrýt mřížkou. Záruka 36 měsíců. Použití Větrací jednotka MARTA je vzhledem ke svému vzduchovému výkonu a konstrukci určena pro lokální větrání jednotlivých místností, a to jak bytového, tak administrativního typu, za účelem zlepšení kvality vzduchu s minimálními provozními a investičními náklady. Technické parametry jednotky MARTA Typ Napájení [V / Hz] Příkon vent.** [W] Příkon topení [W] Celkový proud [A] El. krytí [IP] Hluk* [db(a)] Otáčky vent. [1 / min] Průtok vzduchu** [m 3 / h] Hmotnost J-RM-A 230 / 50 9 / 13 / , ,3 / 33 / 36, / 80 / 120 5,8 * Hodnota akustického tlaku ve vzdálenosti 3 m. ** 3 stupně regulace ventilátoru. [kg] Podmínky provozu Instalace a montáž Jednotka musí být provozována ve vnitřních krytých a suchých prostorách s okolní teplotou od 0 C do +50 C. Dopravovaný vzduch by měl mít teplotu v rozmezí 20 C až +40 C a relativní vlhkost do 90 %. Jednotka není určena pro dopravu vzduchu s obsahem hořlavých nebo výbušných směsí, výparů chemikálií, hrubého prachu, sazí, mastnot, jedů, choroboplodných zárodků atd. Elektrické krytí namontované jednotky je IP20 (ochrana proti tělesům větším jak 12,5 mm, nechráněno proti vodě!). Jednotka nesmí být umístěna v koupelně. Jednotka se instaluje na stěnu ve svislé poloze, plastovým krytem s ovladači směrem do místnosti. Jakákoliv jiná poloha je zakázaná! Jednotka je určena k instalaci do větrané místnosti na obvodovou zeď, přes kterou otvorem nasává čerstvý vzduch do místnosti. Jiná instalace není doporučena. Před montáží jednotky je třeba v obvodové stěně vytvořit otvor pro sání čerstvého vzduchu. Do otvoru je možné buď vsadit potrubí s vnitřním průměrem 125 mm, a nebo pouze zednicky upravit otvor tak, aby měl průměr 125 mm. V případě, že se na sací otvor jednotky nepřipojuje potrubí a nebo by bylo možné tímto potrubím dosáhnout až do sacího otvoru jednotky, je třeba ho vybavit pevnou mříží pro zabránění dotyku s rotujícími částmi ventilátorů, topných tyčí ohřívače atd. Vzdálenost mezi sacím hrdlem jednotky a nasávacím otvorem na fasádě nesmí být větší než 1 m! Jinak může dojít ke snížení výkonu jednotky nebo dokonce k jejímu poškození. Jednotka musí být instalována tak, aby mohla volně nasávat vzduch z místnosti a také ho volně vyfukovat. Dodržujte minimální doporučené odstupové vzdálenosti. Jednotka musí být instalována tak, aby k ní byl dostatečný přístup v případě údržby, servisu nebo její demontáže. 40 Katalog produktů 2011 / 2012

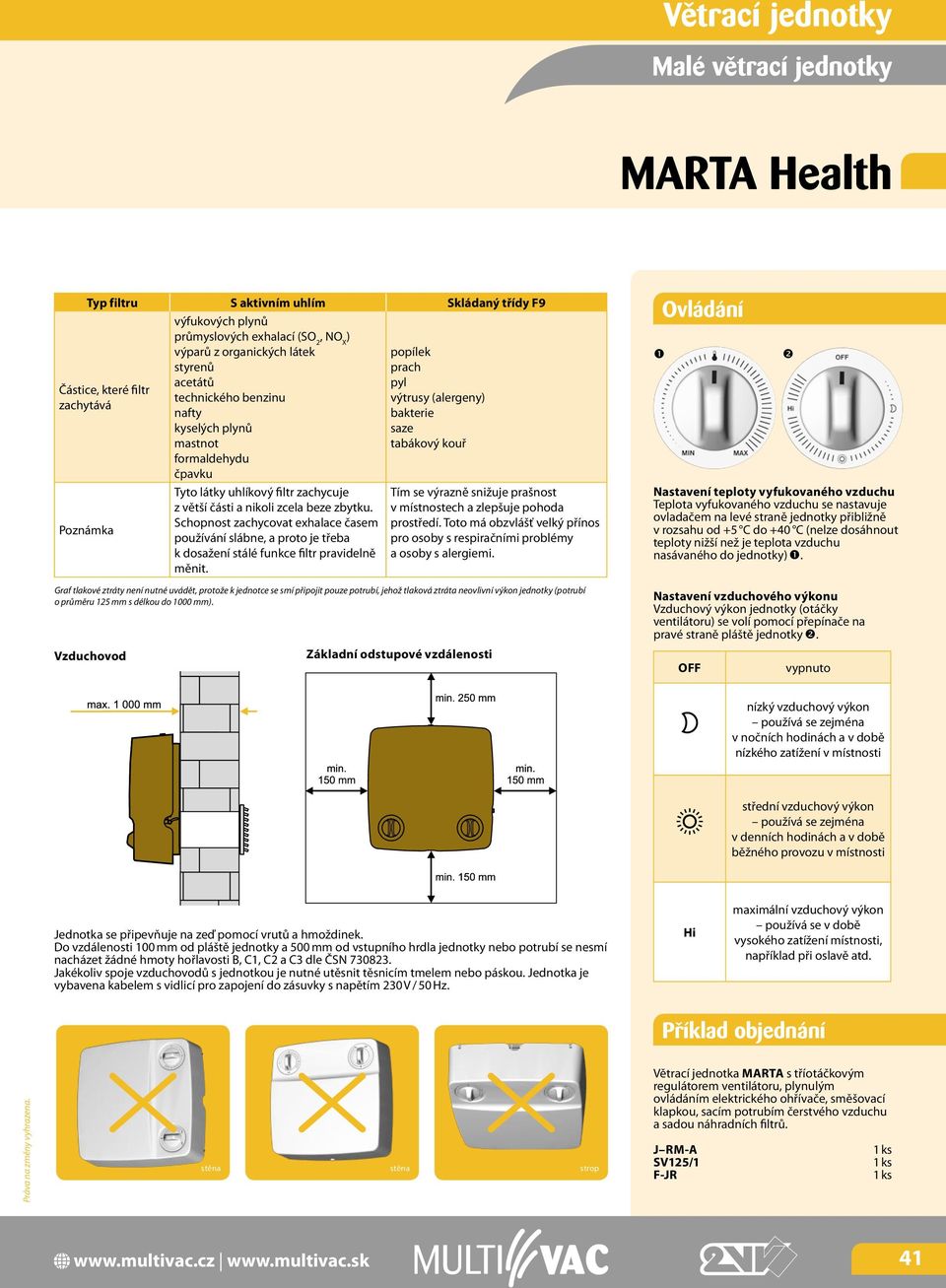

3 Malé větrací jednotky MARTA Health Typ filtru S aktivním uhlím Skládaný třídy F9 Částice, které filtr zachytává Poznámka výfukových plynů průmyslových exhalací (SO 2, NO X ) výparů z organických látek styrenů acetátů technického benzinu nafty kyselých plynů mastnot formaldehydu čpavku Tyto látky uhlíkový filtr zachycuje z větší části a nikoli zcela beze zbytku. Schopnost zachycovat exhalace časem používání slábne, a proto je třeba k dosažení stálé funkce filtr pravidelně měnit. popílek prach pyl výtrusy (alergeny) bakterie saze tabákový kouř Tím se výrazně snižuje prašnost v místnostech a zlepšuje pohoda prostředí. Toto má obzvlášť velký přínos pro osoby s respiračními problémy a osoby s alergiemi. Graf tlakové ztráty není nutné uvádět, protože k jednotce se smí připojit pouze potrubí, jehož tlaková ztráta neovlivní výkon jednotky (potrubí o průměru 125 mm s délkou do 1000 mm). Vzduchovod Základní odstupové vzdálenosti Ovládání OFF Nastavení teploty vyfukovaného vzduchu Teplota vyfukovaného vzduchu se nastavuje ovladačem na levé straně jednotky přibližně v rozsahu od +5 C do +40 C (nelze dosáhnout teploty nižší než je teplota vzduchu nasávaného do jednotky). Nastavení vzduchového výkonu Vzduchový výkon jednotky (otáčky ventilátoru) se volí pomocí přepínače na pravé straně pláště jednotky. vypnuto nízký vzduchový výkon používá se zejména v nočních hodinách a v době nízkého zatížení v místnosti střední vzduchový výkon používá se zejména v denních hodinách a v době běžného provozu v místnosti Jednotka se připevňuje na zeď pomocí vrutů a hmoždinek. Do vzdálenosti 100 mm od pláště jednotky a 500 mm od vstupního hrdla jednotky nebo potrubí se nesmí nacházet žádné hmoty hořlavosti B, C1, C2 a C3 dle ČSN Jakékoliv spoje vzduchovodů s jednotkou je nutné utěsnit těsnicím tmelem nebo páskou. Jednotka je vybavena kabelem s vidlicí pro zapojení do zásuvky s napětím 230 V / 50 Hz. Hi maximální vzduchový výkon používá se v době vysokého zatížení místnosti, například při oslavě atd. Příklad objednání stěna stěna strop Větrací jednotka MARTA s tříotáčkovým regulátorem ventilátoru, plynulým ovládáním elektrického ohřívače, směšovací klapkou, sacím potrubím čerstvého vzduchu a sadou náhradních filtrů. J RM-A SV125/1 F-JR 1 ks 1 ks 1 ks
4 Malé větrací jednotky MARTA Health Elektroschémata Vzhledem k tomu, že je jednotka již vybavena síťovým kabelem s vidlicí, není nutné cokoliv do jednotky připojovat. Jakákoliv změna nebo zásah do vnitřního zapojení jednotky nejsou povoleny a vedou ke ztrátě záruky! Příslušenství SEMIVAC SV ohebné hliníkové potrubí Ohebné potrubí Semivac doporučujeme použít jako sací potrubí čerstvého vzduchu. Toto potrubí nesmí být delší než jeden metr a na jeho konci na fasádě doporučujeme osadit krycí mřížku (z bezpečnostních a estetických důvodů). F-JR náhradní filtr Náhradní filtr vzduchu. Pouze s tímto originálním filtrem může jednotka dosahovat deklarované parametry a délku životnosti. MP5904-S/K plastová mřížka se síťkou Doprava a skladování Jednotka musí být dopravována a skladována v originálním balení (kartónová krabice) až do chvíle instalace. Balení chrání jednotku během přepravy proti poškození a zašpinění. Při dopravě a manipulaci je nutno zabránit mechanickému poškození výrobku např. pádem, extrémními otřesy nebo vibracemi. Jednotka musí být skladována ve vnitřním suchém prostředí s teplotou od 5 C do +40 C. Na poškození vzniklá v důsledku nesprávné přepravy nebo uskladnění se nevztahuje záruka. Během přepravy nebo skladování je dovoleno jednotky v originálním balení stohovat do maximálního počtu 11 kusů. Příklad značení J-RM-A malá přívodní jednotka s filtrací a ohřevem SEMIVAC hliníkové flexopotrubí F-JR náhradní filtr Nastavení poměru směšování Poměr cirkulačního a čerstvého vzduchu se nastavuje pomocí páčky na pravém boku jednotky. Pokud chcete využít jednotku k filtraci vzduchu v místnosti a nebo k dohřevu vzduchu v místnosti, přívod čerstvého vzduchu se uzavře a jednotkou proudí pouze cirkulační vzduch. Pokud je přiváděný vzduch do místnosti příliš studený a nechcete pro ohřev používat elektrický ohřívač, využívá se směšování čerstvého a cirkulačního vzduchu. Standardně se přivádí do místnosti pouze čerstvý vzduch, přívod cirkulačního vzduchu je uzavřen. MP5904-S / K plastová větrací mřížka se síťkou Reference 42 Katalog produktů 2011 / 2012
5 ALFA EASY Vent Rozměry Charakteristika 3 Vzduchový výkon 500 až 4400 m / h Vodní ohřívač, elektrický drátkový ohřívač Integrovaná regulace s dálkovým ovládáním Kompaktní provedení Záruka 36 měsíců Větrací jednotka ALFA EASY je vzduchotechnické zařízení, které přivádí vzduch z venkovního prostředí, filtruje ho a ohřívá. Jednotka není určena pro horkovzdušné vytápění. Větrací jednotka ALFA EASY je vhodná zejména pro větrání kanceláří, menších obchodů, kaváren, restaurací, sportovních center a dalších prostor. Jednotka je určena pro provoz ve vnitřním suchém prostředí s okolní teplotou v rozmezí od +5 C do +35 C, relativní vlhkostí do 80 %, pro dopravu vzduchu bez hrubého prachu, mastnot, výparů chemikálií a dalších znečištění s teplotou v rozmezí od 30 C do +40 C a relativní vlhkostí nasávaného vzduchu do 90 %. Jednotka namontovaná v potrubí má jako celek elektrické krytí IP20. Návrh větrací jednotky musí vždy řešit projektant vzduchotechniky. ALFA Typ Základní technické parametry jednotek Rozměry [mm] A B C D E F G H I J K L M N O P Q R S Z Hmotnost [kg] ES /4 VS ES /4 VS ES VS ES VS * Hmotnost jednotky bez vody ve výměníku. ALFA Fáze [počet] Napětí [V] Frekvence [Hz] Příkon [kw] Proud [A] Otáčky [1 / min] Max. pracovní teplota [ C] 05ES ,75 11, VS ,25 1, ES ,33 23, VS ,33 1, ES ,50 37, VS ,95 4, ES ,67 58, VS ,67 2,

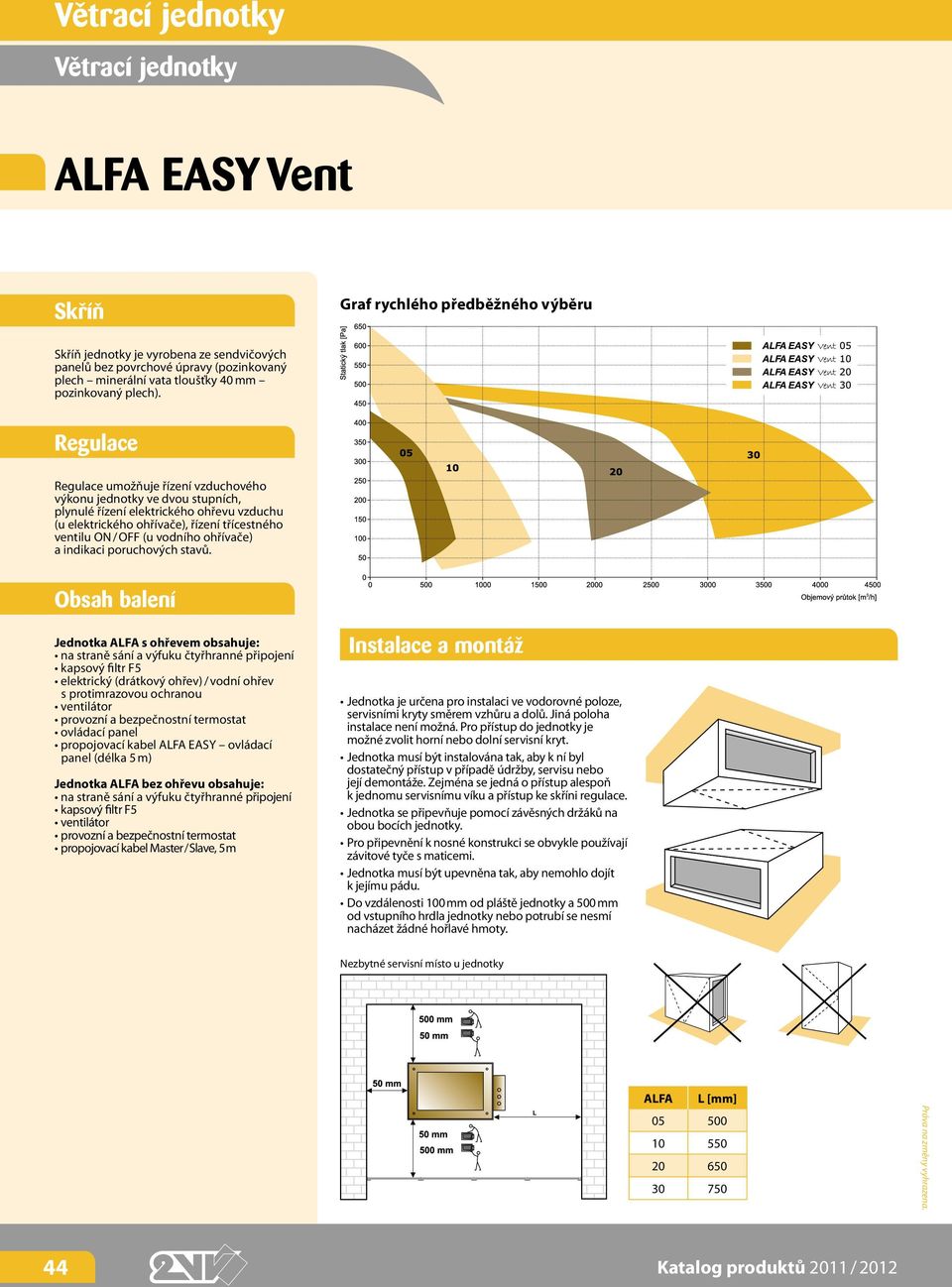

6 ALFA EASY Vent Skříň Graf rychlého předběžného výběru Skříň jednotky je vyrobena ze sendvičových panelů bez povrchové úpravy (pozinkovaný plech minerální vata tloušťky 40 mm pozinkovaný plech). Regulace Regulace umožňuje řízení vzduchového výkonu jednotky ve dvou stupních, plynulé řízení elektrického ohřevu vzduchu (u elektrického ohřívače), řízení třícestného ventilu ON / OFF (u vodního ohřívače) a indikaci poruchových stavů. Obsah balení Jednotka ALFA s ohřevem obsahuje: na straně sání a výfuku čtyřhranné připojení kapsový filtr F5 elektrický (drátkový ohřev) / vodní ohřev s protimrazovou ochranou ventilátor provozní a bezpečnostní termostat ovládací panel propojovací kabel ALFA EASY ovládací panel (délka 5 m) Jednotka ALFA bez ohřevu obsahuje: na straně sání a výfuku čtyřhranné připojení kapsový filtr F5 ventilátor provozní a bezpečnostní termostat propojovací kabel Master / Slave, 5 m Instalace a montáž Jednotka je určena pro instalaci ve vodorovné poloze, servisními kryty směrem vzhůru a dolů. Jiná poloha instalace není možná. Pro přístup do jednotky je možné zvolit horní nebo dolní servisní kryt. Jednotka musí být instalována tak, aby k ní byl dostatečný přístup v případě údržby, servisu nebo její demontáže. Zejména se jedná o přístup alespoň k jednomu servisnímu víku a přístup ke skříni regulace. Jednotka se připevňuje pomocí závěsných držáků na obou bocích jednotky. Pro připevnění k nosné konstrukci se obvykle používají závitové tyče s maticemi. Jednotka musí být upevněna tak, aby nemohlo dojít k jejímu pádu. Do vzdálenosti 100 mm od pláště jednotky a 500 mm od vstupního hrdla jednotky nebo potrubí se nesmí nacházet žádné hořlavé hmoty. Nezbytné servisní místo u jednotky ALFA L [mm] Katalog produktů 2011 / 2012

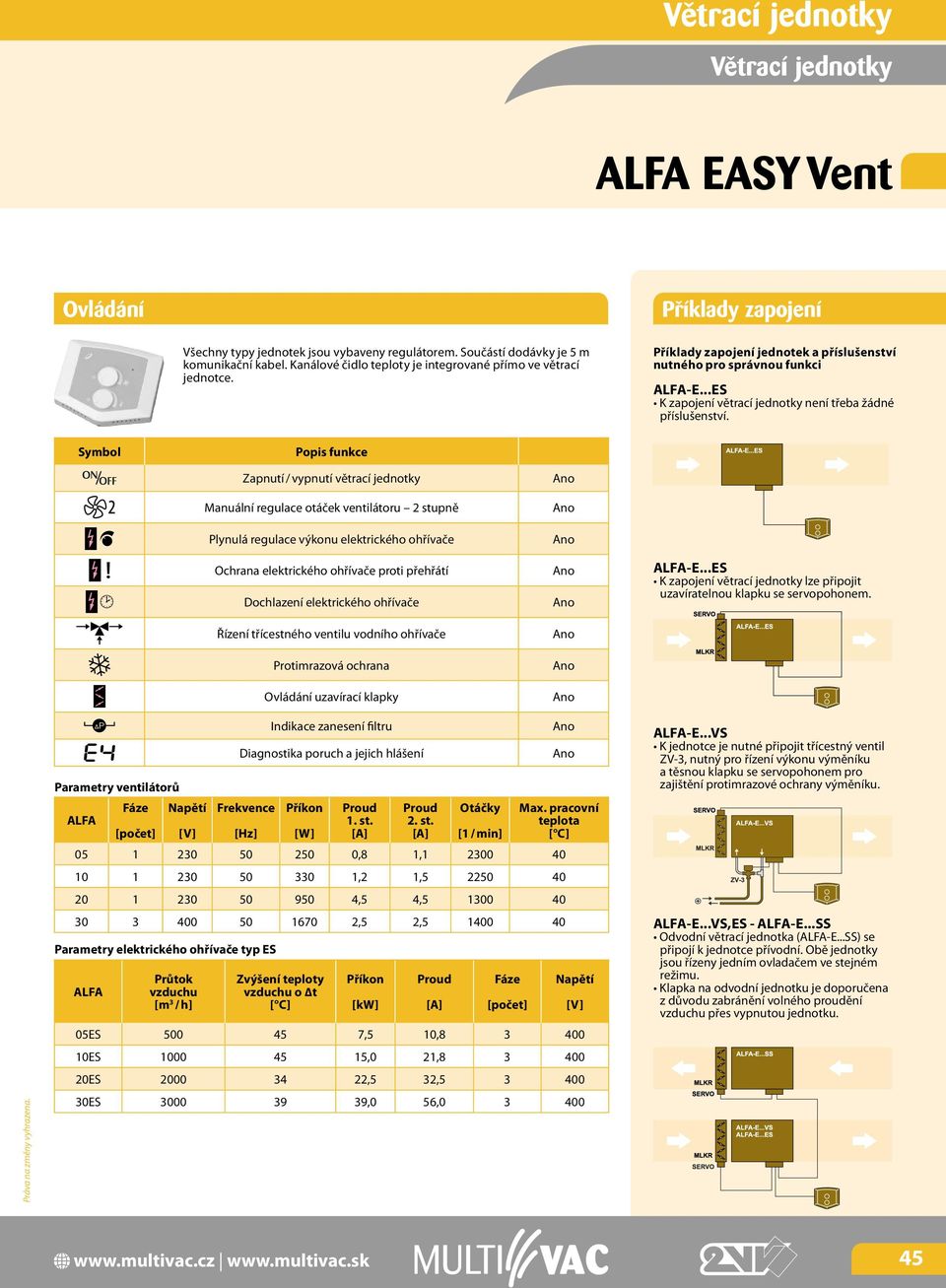

7 ALFA EASY Vent Ovládání Příklady zapojení Všechny typy jednotek jsou vybaveny regulátorem. Součástí dodávky je 5 m komunikační kabel. Kanálové čidlo teploty je integrované přímo ve větrací jednotce. Příklady zapojení jednotek a příslušenství nutného pro správnou funkci ALFA-E...ES K zapojení větrací jednotky není třeba žádné příslušenství. Symbol Popis funkce Zapnutí / vypnutí větrací jednotky Manuální regulace otáček ventilátoru 2 stupně Plynulá regulace výkonu elektrického ohřívače Ochrana elektrického ohřívače proti přehřátí Dochlazení elektrického ohřívače Řízení třícestného ventilu vodního ohřívače Protimrazová ochrana Ovládání uzavírací klapky ALFA-E...ES K zapojení větrací jednotky lze připojit uzavíratelnou klapku se servopohonem. Parametry ventilátorů ALFA Parametry elektrického ohřívače typ ES ALFA Fáze [počet] Napětí [V] Průtok vzduchu [m 3 / h] Frekvence [Hz] Indikace zanesení filtru Diagnostika poruch a jejich hlášení Příkon [W] Zvýšení teploty vzduchu o t [ C] Proud 1. st. [A] Příkon [kw] Proud 2. st. [A] Proud [A] Otáčky [1 / min] Fáze [počet] Max. pracovní teplota [ C] ,8 1, ,2 1, ,5 4, ,5 2, Napětí 05ES ,5 10, ES ,0 21, ES ,5 32, ES ,0 56, [V] ALFA-E...VS K jednotce je nutné připojit třícestný ventil ZV-3, nutný pro řízení výkonu výměníku a těsnou klapku se servopohonem pro zajištění protimrazové ochrany výměníku. ALFA-E...VS,ES - ALFA-E...SS Odvodní větrací jednotka (ALFA-E...SS) se připojí k jednotce přívodní. Obě jednotky jsou řízeny jedním ovladačem ve stejném režimu. Klapka na odvodní jednotku je doporučena z důvodu zabránění volného proudění vzduchu přes vypnutou jednotku
8 ALFA EASY Vent Parametry vodních výměníků typu VS Teplovodní výměníky typ VS jsou určeny pro maximální provozní teplotu vody +100 C a maximální provozní tlak 1,6 MPa. Tabulka teplotního spádu 80 / 60 C ALFA Objemový průtok vzduchu Teplota vzduchu za výměníkem Tepelný výkon Objemový průtok vody Tlaková ztráta vody Teplota vzduchu za výměníkem Tepelný výkon Objemový průtok vody Tlaková ztráta vody Teplota vzduchu za výměníkem Tepelný výkon Objemový průtok vody Tlaková ztráta vody [m 3 / h] [ C] [kw] [l / s] [kpa] [ C] [kw] [l / s] [kpa] [ C] [kw] [l / s] [kpa] VS ,70 10,36 0,13 9,82 25,80 9,38 0,11 8,15 30,00 8,40 0,10 6,68 10VS ,70 18,40 0,23 8,05 19,50 16,63 0,20 6,68 24,20 14,85 0,18 5,40 20VS ,40 32,55 0,40 5,70 13,60 29,32 0,36 4,71 18,90 26,11 0,32 3,83 30VS ,60 49,00 0,60 8,25 13,90 44,22 0,54 6,87 19,20 39,47 0,48 5, VS ,20 7,42 0,09 5,40 38,30 6,44 0,08 4,12 42,50 5,46 0,07 3,04 10VS ,90 13,08 0,16 4,22 33,60 11,30 0,14 3,24 38,30 9,52 0,12 2,36 20VS ,10 22,89 0,28 2,95 29,30 19,68 0,24 2,26 34,50 16,48 0,20 3,04 30VS ,40 34,69 0,42 6,19 29,70 29,94 0,37 4,62 35,00 25,18 0,31 3,34 Uvedené hodnoty vodních výměníků jsou s přesností ± 15 %. Pro výpočet parametrů výměníku při odlišných podmínkách použijte návrhový program na / 46 Katalog produktů 2011 / 2012

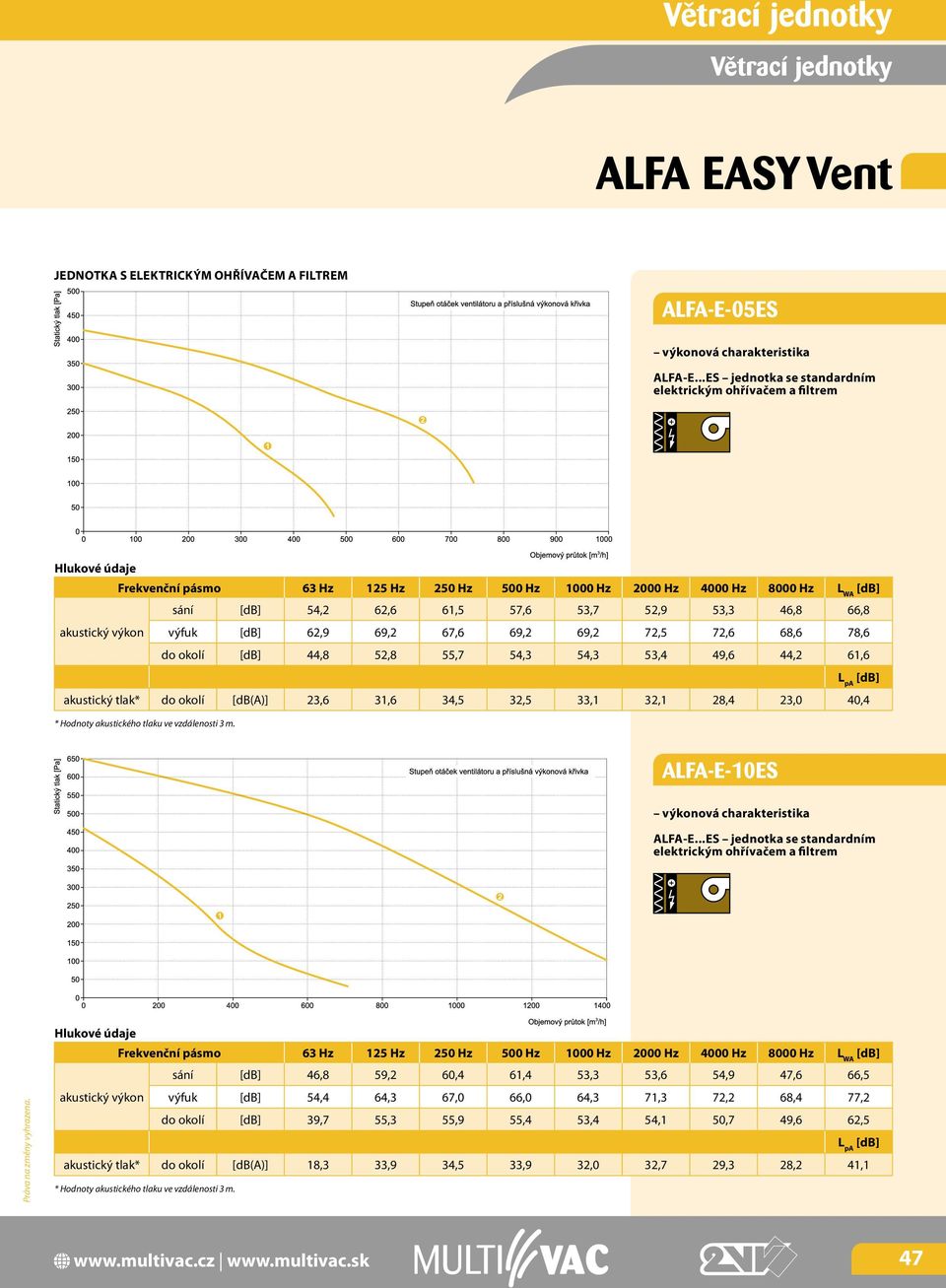

9 ALFA EASY Vent Jednotka s elektrickým ohřívačem a filtrem ALFA-E-05ES výkonová charakteristika ALFA-E...ES jednotka se standardním elektrickým ohřívačem a filtrem Hlukové údaje Frekvenční pásmo 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz L WA sání 54,2 62,6 61,5 57,6 53,7 52,9 53,3 46,8 66,8 akustický výkon výfuk 62,9 69,2 67,6 69,2 69,2 72,5 72,6 68,6 78,6 do okolí 44,8 52,8 55,7 54,3 54,3 53,4 49,6 44,2 61,6 L pa akustický tlak* do okolí [db(a)] 23,6 31,6 34,5 32,5 33,1 32,1 28,4 23,0 40,4 ALFA-E-10ES výkonová charakteristika ALFA-E...ES jednotka se standardním elektrickým ohřívačem a filtrem Hlukové údaje Frekvenční pásmo 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz L WA sání 46,8 59,2 60,4 61,4 53,3 53,6 54,9 47,6 66,5 akustický výkon výfuk 54,4 64,3 67,0 66,0 64,3 71,3 72,2 68,4 77,2 do okolí 39,7 55,3 55,9 55,4 53,4 54,1 50,7 49,6 62,5 L pa akustický tlak* do okolí [db(a)] 18,3 33,9 34,5 33,9 32,0 32,7 29,3 28,2 41,

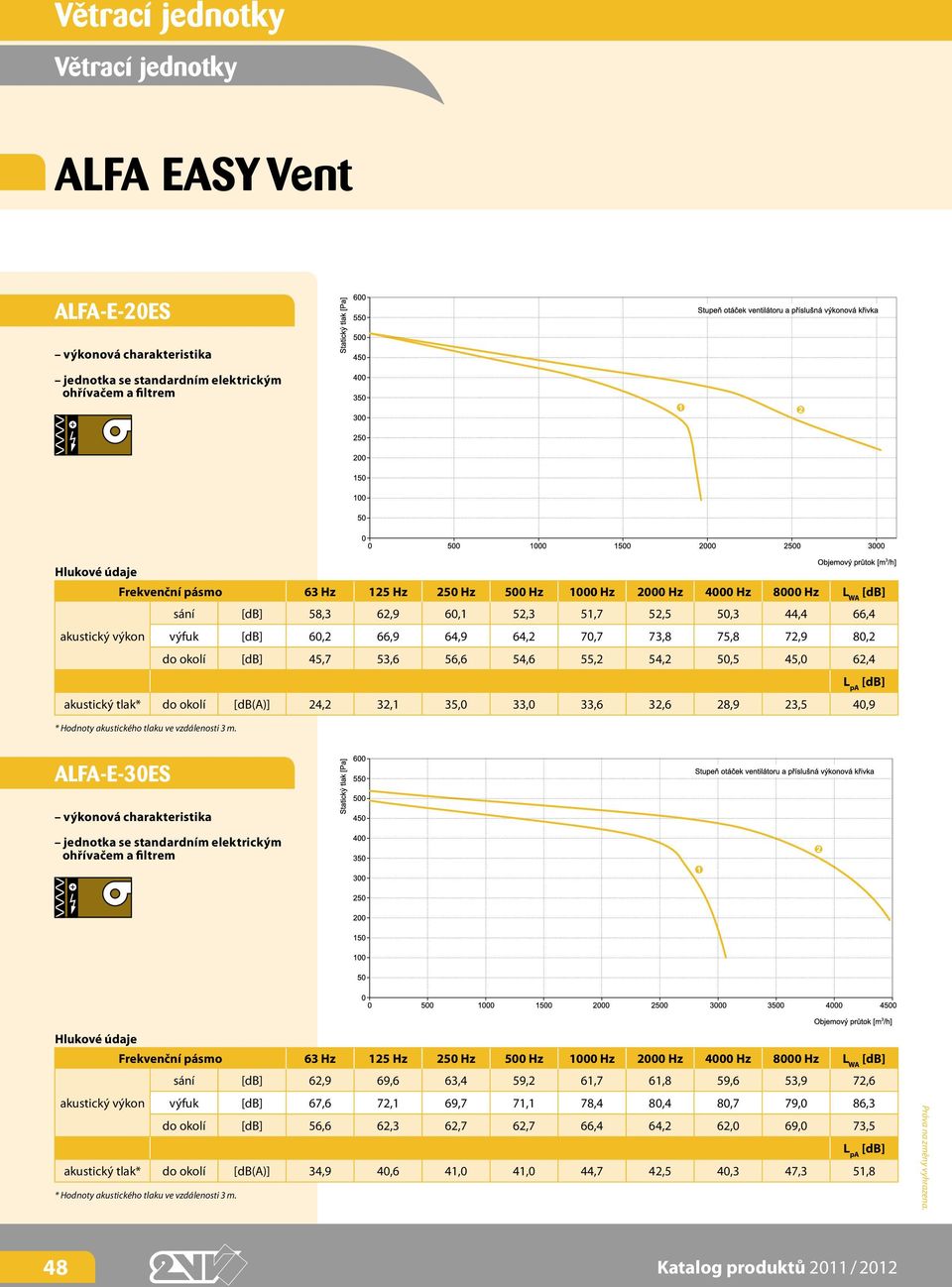

10 ALFA EASY Vent ALFA-E-20ES výkonová charakteristika jednotka se standardním elektrickým ohřívačem a filtrem Hlukové údaje Frekvenční pásmo 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz L WA sání 58,3 62,9 60,1 52,3 51,7 52,5 50,3 44,4 66,4 akustický výkon výfuk 60,2 66,9 64,9 64,2 70,7 73,8 75,8 72,9 80,2 do okolí 45,7 53,6 56,6 54,6 55,2 54,2 50,5 45,0 62,4 L pa akustický tlak* do okolí [db(a)] 24,2 32,1 35,0 33,0 33,6 32,6 28,9 23,5 40,9 ALFA-E-30ES výkonová charakteristika jednotka se standardním elektrickým ohřívačem a filtrem Hlukové údaje Frekvenční pásmo 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz L WA sání 62,9 69,6 63,4 59,2 61,7 61,8 59,6 53,9 72,6 akustický výkon výfuk 67,6 72,1 69,7 71,1 78,4 80,4 80,7 79,0 86,3 do okolí 56,6 62,3 62,7 62,7 66,4 64,2 62,0 69,0 73,5 L pa akustický tlak* do okolí [db(a)] 34,9 40,6 41,0 41,0 44,7 42,5 40,3 47,3 51,8 48 Katalog produktů 2011 / 2012
11 ALFA EASY Vent Jednotka s vodním ohřívačem a filtrem ALFA-E-05VS výkonová charakteristika jednotka s dvouřadým vodním ohřívačem a filtrem Hlukové údaje Frekvenční pásmo 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz L WA sání 54,0 62,3 61,7 59,9 55,3 56,6 56,6 47,8 67,6 akustický výkon výfuk 61,5 69,0 67,1 65,1 71,8 75,5 72,9 69,8 79,9 do okolí 44,8 52,8 55,7 53,7 54,3 53,4 49,6 44,2 61,6 L pa akustický tlak* do okolí [db(a)] 23,6 31,6 34,5 32,5 33,1 32,1 28,4 23,0 40,4 ALFA-E-10VS výkonová charakteristika jednotka s dvouřadým vodním ohřívačem a filtrem Hlukové údaje Frekvenční pásmo 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz L WA sání 46,9 58,4 61,4 61,4 54,5 55,2 55,6 47,6 67,0 akustický výkon výfuk 55,6 63,7 67,0 66,6 64,7 71,4 72,6 68,1 77,3 do okolí 39,7 55,3 55,9 55,4 53,4 54,1 50,7 49,6 62,5 L pa akustický tlak* do okolí [db(a)] 18,3 33,9 34,5 33,9 32,0 32,7 29,3 28,2 41,
12 ALFA EASY Vent ALFA-E-20VS výkonová charakteristika jednotka s dvouřadým vodním ohřívačem a filtrem Hlukové údaje Frekvenční pásmo 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz L WA sání 56,1 61,8 59,9 52,7 50,6 50,5 49,1 42,1 65,4 akustický výkon výfuk 64,9 71,4 66,8 65,4 70,8 73,7 75,3 72,0 80,5 do okolí 45,7 53,6 56,6 54,6 55,2 54,2 50,5 45,0 62,4 L pa akustický tlak* do okolí [db(a)] 24,2 32,1 35,0 33,0 33,6 32,6 28,9 23,5 40,9 ALFA-E-30VS výkonová charakteristika jednotka s dvouřadým vodním ohřívačem a filtrem Hlukové údaje Frekvenční pásmo 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz L WA sání 64,2 70,1 63,6 58,1 60,4 59,1 57,2 51,4 72,7 akustický výkon výfuk 63,5 70,5 69,2 70,7 79,9 80,2 81,1 80,1 86,7 do okolí 56,6 62,3 62,7 62,7 66,4 64,2 62,0 69,0 73,5 L pa akustický tlak* do okolí [db(a)] 34,9 40,6 41,0 41,0 44,7 42,5 40,3 47,3 51,8 50 Katalog produktů 2011 / 2012

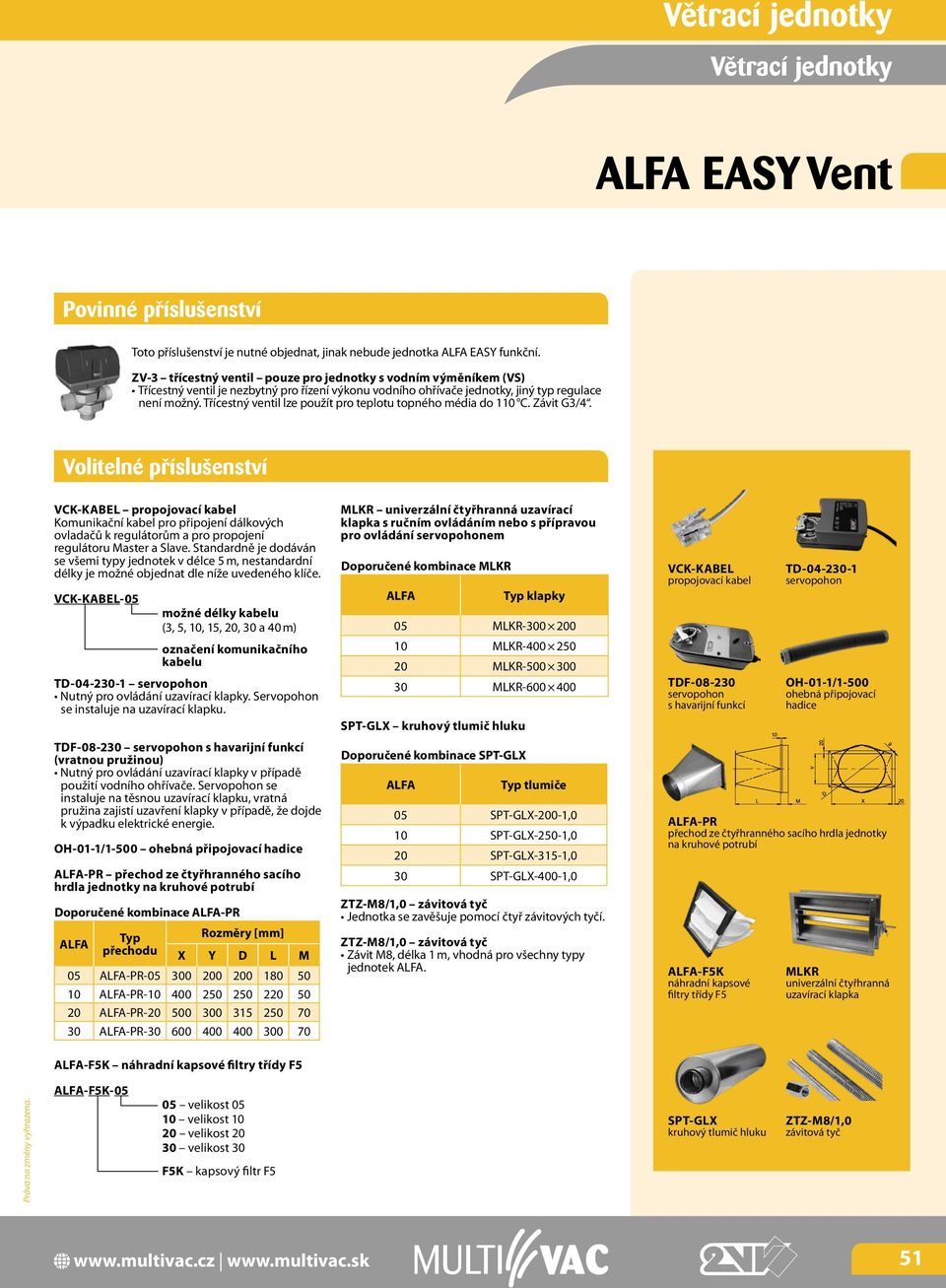

13 ALFA EASY Vent Povinné příslušenství Toto příslušenství je nutné objednat, jinak nebude jednotka ALFA EASY funkční. ZV-3 třícestný ventil pouze pro jednotky s vodním výměníkem (VS) Třícestný ventil je nezbytný pro řízení výkonu vodního ohřívače jednotky, jiný typ regulace není možný. Třícestný ventil lze použít pro teplotu topného média do 110 C. Závit G3/4. Volitelné příslušenství VCK-KABEL propojovací kabel Komunikační kabel pro připojení dálkových ovladačů k regulátorům a pro propojení regulátoru Master a Slave. Standardně je dodáván se všemi typy jednotek v délce 5 m, nestandardní délky je možné objednat dle níže uvedeného klíče. VCK-KABEL-05 možné délky kabelu (3, 5, 10, 15, 20, 30 a 40 m) označení komunikačního kabelu TD servopohon Nutný pro ovládání uzavírací klapky. Servopohon se instaluje na uzavírací klapku. TDF servopohon s havarijní funkcí (vratnou pružinou) Nutný pro ovládání uzavírací klapky v případě použití vodního ohřívače. Servopohon se instaluje na těsnou uzavírací klapku, vratná pružina zajistí uzavření klapky v případě, že dojde k výpadku elektrické energie. OH-01-1/1-500 ohebná připojovací hadice ALFA-PR přechod ze čtyřhranného sacího hrdla jednotky na kruhové potrubí Doporučené kombinace ALFA-PR ALFA Typ přechodu Rozměry [mm] X Y D L M 05 ALFA-PR ALFA-PR ALFA-PR ALFA-PR ALFA-F5K náhradní kapsové filtry třídy F5 MLKR univerzální čtyřhranná uzavírací klapka s ručním ovládáním nebo s přípravou pro ovládání servopohonem Doporučené kombinace MLKR ALFA SPT-GLX kruhový tlumič hluku Typ klapky 05 MLKR MLKR MLKR MLKR Doporučené kombinace SPT-GLX ALFA Typ tlumiče 05 SPT-GLX-200-1,0 10 SPT-GLX-250-1,0 20 SPT-GLX-315-1,0 30 SPT-GLX-400-1,0 ZTZ-M8/1,0 závitová tyč Jednotka se zavěšuje pomocí čtyř závitových tyčí. ZTZ-M8/1,0 závitová tyč Závit M8, délka 1 m, vhodná pro všechny typy jednotek ALFA. VCK-KABEL propojovací kabel TDF servopohon s havarijní funkcí TD servopohon OH-01-1/1-500 ohebná připojovací hadice ALFA-PR přechod ze čtyřhranného sacího hrdla jednotky na kruhové potrubí ALFA-F5K náhradní kapsové filtry třídy F5 MLKR univerzální čtyřhranná uzavírací klapka ALFA-F5K velikost velikost velikost velikost 30 F5K kapsový filtr F5 SPT-GLX kruhový tlumič hluku ZTZ-M8/1,0 závitová tyč

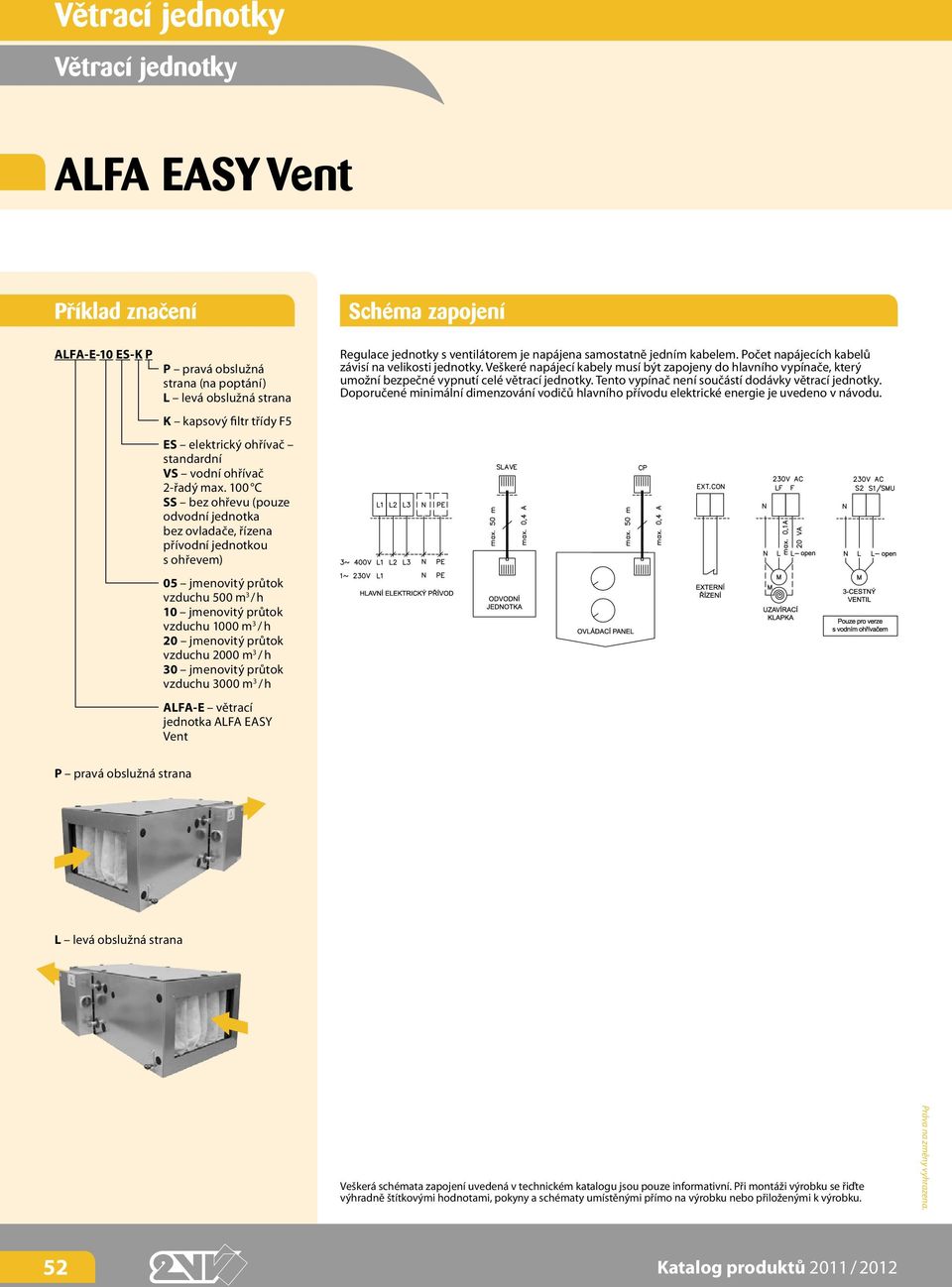

14 ALFA EASY Vent Příklad značení Schéma zapojení ALFA-E-10 ES-K P P pravá obslužná strana (na poptání) L levá obslužná strana K kapsový filtr třídy F5 ES elektrický ohřívač standardní VS vodní ohřívač 2-řadý max. 100 C SS bez ohřevu (pouze odvodní jednotka bez ovladače, řízena přívodní jednotkou s ohřevem) 05 jmenovitý průtok vzduchu 500 m 3 / h 10 jmenovitý průtok vzduchu 1000 m 3 / h 20 jmenovitý průtok vzduchu 2000 m 3 / h 30 jmenovitý průtok vzduchu 3000 m 3 / h ALFA-E větrací jednotka ALFA EASY Vent Regulace jednotky s ventilátorem je napájena samostatně jedním kabelem. Počet napájecích kabelů závisí na velikosti jednotky. Veškeré napájecí kabely musí být zapojeny do hlavního vypínače, který umožní bezpečné vypnutí celé větrací jednotky. Tento vypínač není součástí dodávky větrací jednotky. Doporučené minimální dimenzování vodičů hlavního přívodu elektrické energie je uvedeno v návodu. P pravá obslužná strana L levá obslužná strana Veškerá schémata zapojení uvedená v technickém katalogu jsou pouze informativní. Při montáži výrobku se řiďte výhradně štítkovými hodnotami, pokyny a schématy umístěnými přímo na výrobku nebo přiloženými k výrobku. 52 Katalog produktů 2011 / 2012
15 ALFA Vent Rozměry Charakteristika Obsah balení Jednotka ALFA bez ohřevu obsahuje: na straně sání čtyřhranné připojení na straně výfuku těsné kruhové připojení filtr G4, tloušťka 100 mm ventilátor provozní a bezpečnostní termostat propojovací kabel Master / Slave, 5 m Jednotka ALFA s ohřevem obsahuje: na straně sání čtyřhranné připojení na straně výfuku těsné kruhové připojení filtr G4, tloušťka 100 mm elektrický (drátkový ohřev) / vodní ohřev s protimrazovou ochranou ventilátor ovládací panel COMFORT (integrované prostorové čidlo) propojovací kabel ALFA ovládací panel (délka 8 m) integrované kanálové čidlo na výfuku 3 Vzduchový výkon 500 až 6000 m / h Elektrický nebo vodní ohřívač Integrovaná regulace s dálkovým ovládáním Kompaktní provedení Integrovaný tlumič hluku Záruka 36 měsíců Přívodní větrací jednotka ALFA je vzduchotechnické zařízení, které přivádí vzduch z venkovního prostředí, filtruje ho a ohřívá. Jednotka není určena pro horkovzdušné vytápění. Větrací jednotka ALFA je vhodná zejména pro větrání kanceláří, menších obchodů, kaváren, restaurací, sportovních center a dalších prostor. Jednotka je určena pro provoz ve vnitřním suchém prostředí s okolní teplotou v rozmezí od +5 C do +35 C, relativní vlhkostí do 80 %, pro dopravu vzduchu bez hrubého prachu, mastnot, výparů chemikálií a dalších znečištění s teplotou v rozmezí od 30 C do +40 C a relativní vlhkostí nasávaného vzduchu do 90 %. Jednotka namontovaná v potrubí má jako celek elektrické krytí IP20. Návrh větrací jednotky musí vždy řešit projektant vzduchotechniky. Skříň Skříň jednotky je vyrobena ze sendvičových panelů, vnější strana je lakovaná ve stříbrné barvě. Izolace voština. ALFA Typ Rozměry [mm] A B C D E F G H J K L M N V Z O P Q R S Hmotnost* [kg] SS ES, VS /4" 49 SS ES, VS /4" 64 SS ES, VS " 90 SS ES, VS " 130 SS ES, VS /4" 155 * Hmotnost jednotky bez vody ve výměníku
16 ALFA Vent Parametry ventilátorů ALFA Fáze [počet] Napětí [V] Frekvence [Hz] Příkon [W] Proud [A] Otáčky [1 / min] Max. pracovní teplota [ C] , , , , , Parametry elektrických ohřívačů Jednotky s elektrickým ohřívačem jsou osazeny bezpečnostním termostatem s automatickým resetem a havarijním termostatem s manuálním resetem. Parametry elektrického ohřívače typ ES ALFA Průtok vzduchu [m 3 / h] Zvýšení teploty vzduchu o t [ C] Příkon [kw] Proud [A] Fáze [počet] 05ES ,6 7,5 11, ES ,7 13,5 19, ES ,7 27,0 39, ES ,7 40,5 58, ES ,7 67,5 97, Napětí [V] Parametry vodních výměníků typu VS Teplovodní výměníky typ VS jsou určeny pro maximální provozní teplotu vody +100 C a maximální provozní tlak 1,6 MPa. Tabulka teplotního spádu 80 / 60 C ALFA Objemový průtok vzduchu [m 3 / h] Teplota vzduchu za výměníkem [ C] Tepelný výkon [kw] Objemový průtok vody [l / s] Tlaková ztráta vody [kpa] Teplota vzduchu za výměníkem [ C] Tepelný výkon [kw] Objemový průtok vody [l / s] Tlaková ztráta vody [kpa] Teplota vzduchu za výměníkem [ C] Tepelný výkon [kw] Objemový průtok vody [l / s] Tlaková ztráta vody [kpa] VS ,70 10,36 0,13 9,82 25,80 9,38 0,11 8,15 30,00 8,40 0,10 6,68 10VS ,70 18,40 0,23 8,05 19,50 16,63 0,20 6,68 24,20 14,85 0,18 5,40 20VS ,40 32,55 0,40 5,70 13,60 29,32 0,36 4,71 18,90 26,11 0,32 3,83 30VS ,60 49,00 0,60 8,25 13,90 44,22 0,54 6,87 19,20 39,47 0,48 5,60 50VS ,80 80,38 0,98 13,45 13,20 72,62 0,89 11,19 18,60 64,93 0,79 11, VS ,20 7,42 0,09 5,40 38,30 6,44 0,08 4,12 42,50 5,46 0,07 3,04 10VS ,90 13,08 0,16 4,22 33,60 11,30 0,14 3,24 38,30 9,52 0,12 2,36 20VS ,10 22,89 0,28 2,95 29,30 19,68 0,24 2,26 34,50 16,48 0,20 3,04 30VS ,40 34,69 0,42 6,19 29,70 29,94 0,37 4,62 35,00 25,18 0,31 3,34 50VS ,00 57,17 0,70 9,03 29,40 49,47 0,60 6,87 34,80 41,75 0,51 5,01 Uvedené hodnoty vodních výměníků jsou s přesností ± 15 %. Pro výpočet parametrů výměníku při odlišných podmínkách použijte návrhový program na / 54 Katalog produktů 2011 / 2012
17 ALFA Vent Ovládání Instalace a montáž Regulace Comfort Touto regulací jsou vybaveny všechny typy jednotek. Součástí dodávky je komunikační kabel v délce 8 m. Přívodní jednotky (s ohřevem) jsou navíc vybaveny dálkovým ovladačem s dotykovým displejem a s integrovaným prostorovým čidlem teploty. Kanálové teplotní čidlo je integrované přímo ve větrací jednotce. Jednotku je také možné připojit k nadřízenému regulačnímu systému budovy (BMS) přes protokol RS 485. Dokumentaci k tomuto připojení poskytujeme na vyžádání. Symbol Popis funkce Zapnutí / vypnutí větrací jednotky Ovládání pomocí dálkového ovladače s dotykovým displejem Ovládání podřízené jednotky odvodní Ovládání z nadřízeného systému regulace protokolem RS 485 Manuální regulace otáček ventilátoru 5 stupňů Plynulá regulace výkonu elektrického ohřívače Ochrana elektrického ohřívače proti přehřátí Dochlazení elektrického ohřívače Řízení směšovacího uzlu vodního ohřívače Protimrazová ochrana Ovládání uzavírací klapky Zobrazení aktuální teploty vzduchu na displeji ovladače Indikace zanesení filtru Regulace maximální a minimální teploty v kanále Integrovaný časový spínač Diagnostika poruch a jejich hlášení Uživatelská a servisní úroveň ovládání Jednotka je určena pro instalaci ve vodorovné poloze, servisními kryty směrem vzhůru a dolů. Jiná poloha instalace není možná. Pro přístup do jednotky je možné zvolit horní nebo dolní servisní kryt. Jednotka musí být instalována tak, aby k ní byl dostatečný přístup v případě údržby, servisu nebo její demontáže. Zejména se jedná o přístup alespoň k jednomu servisnímu víku a přístup ke skříni regulace a k výměne filtru. Jednotka se připevňuje pomocí závěsných držáků na obou bocích jednotky. Pro připevnění k nosné konstrukci se obvykle používají závitové tyče s maticemi. Jednotka musí být upevněna tak, aby nemohlo dojít k jejímu pádu. Do vzdálenosti 100 mm od pláště jednotky a 500 mm od vstupního hrdla jednotky nebo potrubí se nesmí nacházet žádné hořlavé hmoty. Nezbytné servisní místo u jednotky Regulace Regulace umožňuje řízení vzduchového výkonu jednotky v pěti stupních, řízení ohřevu vzduchu, ovládání klapek a identifikaci poruchových stavů. ALFA L [mm]
18 ALFA Vent Příklad zapojení Graf rychlého předběžného výběru Příklady zapojení jednotek a příslušenství nutného pro správnou funkci ALFA-SS Odvodní větrací jednotka je vybavena pouze komunikačním kabelem. Jednotku je nutné připojit jako podřízenou k přívodní jednotce s ohřevem. ALFA-ES K zapojení větrací jednotky není třeba žádné příslušenství (popř. klapka se servopohonem). ALFA-VS K jednotce je nutné připojit směšovací uzel, nutný pro řízení výkonu výměníku a těsnou klapku se servopohonem pro zajištění protimrazové ochrany výměníku. 56 Katalog produktů 2011 / 2012

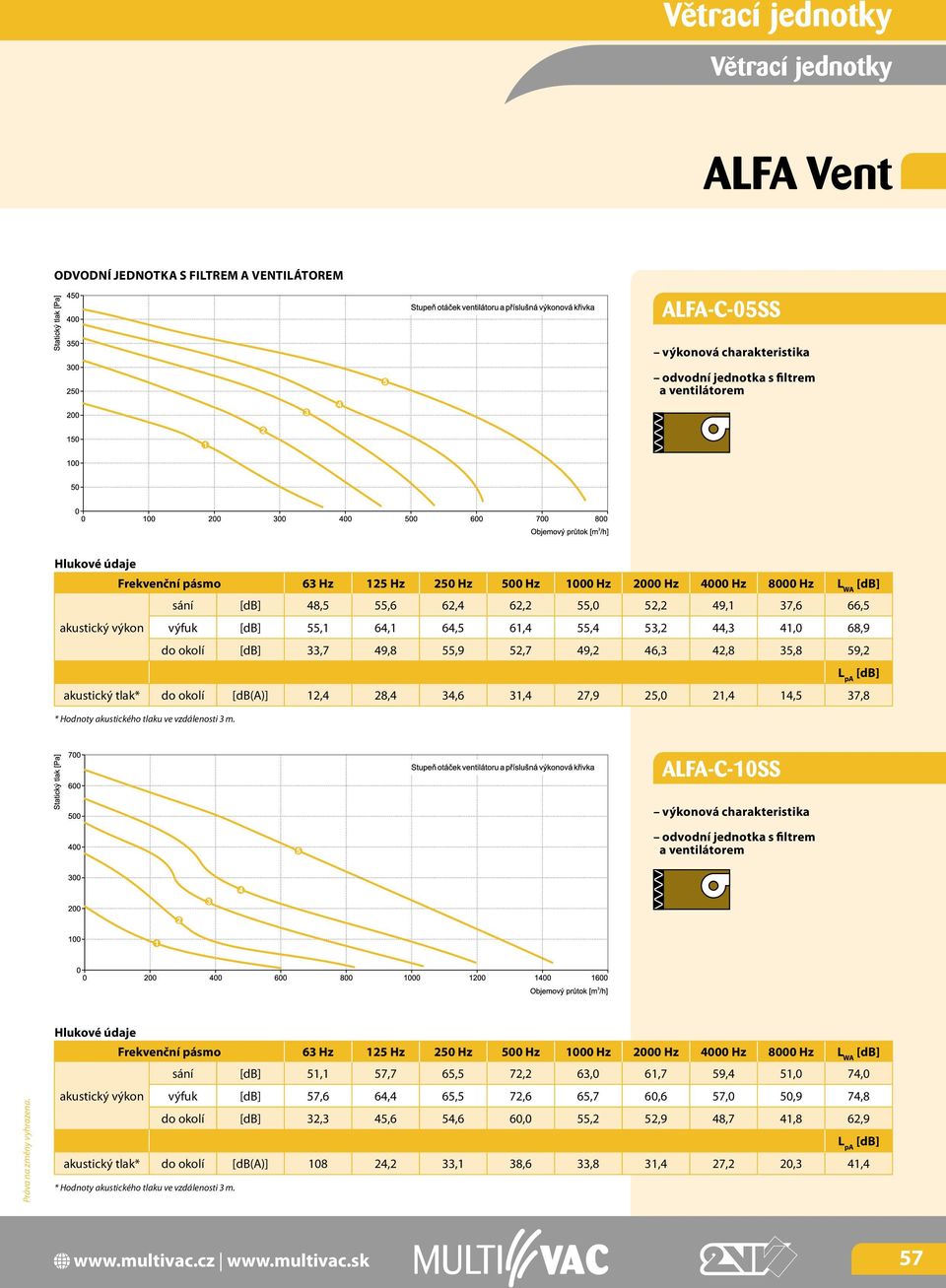

19 ALFA Vent ODVODNÍ Jednotka s filtrem A VENTILÁTOREM ALFA-C-05SS výkonová charakteristika odvodní jednotka s filtrem a ventilátorem Hlukové údaje Frekvenční pásmo 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz L WA sání 48,5 55,6 62,4 62,2 55,0 52,2 49,1 37,6 66,5 akustický výkon výfuk 55,1 64,1 64,5 61,4 55,4 53,2 44,3 41,0 68,9 do okolí 33,7 49,8 55,9 52,7 49,2 46,3 42,8 35,8 59,2 L pa akustický tlak* do okolí [db(a)] 12,4 28,4 34,6 31,4 27,9 25,0 21,4 14,5 37,8 ALFA-C-10SS výkonová charakteristika odvodní jednotka s filtrem a ventilátorem Hlukové údaje Frekvenční pásmo 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz L WA sání 51,1 57,7 65,5 72,2 63,0 61,7 59,4 51,0 74,0 akustický výkon výfuk 57,6 64,4 65,5 72,6 65,7 60,6 57,0 50,9 74,8 do okolí 32,3 45,6 54,6 60,0 55,2 52,9 48,7 41,8 62,9 L pa akustický tlak* do okolí [db(a)] ,2 33,1 38,6 33,8 31,4 27,2 20,3 41,
20 ALFA Vent ALFA-C-20SS výkonová charakteristika odvodní jednotka s filtrem a ventilátorem Hlukové údaje Frekvenční pásmo 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz L WA sání 60,8 62,6 69,8 66,7 65,7 32,1 59,4 49,9 73,7 akustický výkon výfuk 64,9 68,0 71,0 66,6 67,9 62,3 61,1 52,9 75,6 do okolí 41,9 54,1 59,1 56,8 58,1 53,3 48,9 39,7 64,0 L pa akustický tlak* do okolí [db(a)] 20,4 32,6 37,7 35,4 36,7 31,8 27,4 18,3 42,6 ALFA-C-30SS výkonová charakteristika odvodní jednotka s filtrem a ventilátorem Hlukové údaje Frekvenční pásmo 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz L WA sání 66,2 68,4 75,5 74,7 78,2 73,1 67,6 58,3 82,3 akustický výkon výfuk 66,9 68,8 73,5 73,4 78,6 76,8 67,8 59,7 82,7 do okolí 44,6 56,5 59,8 64,7 67,6 63,3 58,3 45,9 71,1 L pa akustický tlak* do okolí [db(a)] 23,0 34,9 38,2 43,1 46,0 41,7 36,8 24,3 49,5 58 Katalog produktů 2011 / 2012
21 ALFA Vent ALFA-C-50SS výkonová charakteristika odvodní jednotka s filtrem a ventilátorem Hlukové údaje Frekvenční pásmo 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz L WA sání 62,8 69,0 75,7 77,5 76,0 73,3 68,3 59,1 82,4 akustický výkon výfuk 69,2 71,2 75,2 77,8 77,4 73,1 72,7 65,4 83,3 do okolí 49,0 59,6 64,7 68,0 69,7 65,1 60,0 50,6 73,8 L pa akustický tlak* do okolí [db(a)] 27,3 37,9 43,0 46,2 48,0 43,4 38,3 28,9 52,0 Jednotka s ELEKTRICKÝM ohřívačem a filtrem ALFA-C-05ES výkonová charakteristika jednotka se standardním elektrickým ohřívačem a filtrem Hlukové údaje Frekvenční pásmo 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz L WA sání 47,8 54,9 61,8 61,5 54,3 51,5 48,4 36,9 65,8 akustický výkon výfuk 54,4 63,4 63,8 60,7 54,7 52,6 43,6 40,3 68,2 do okolí 33,3 49,4 55,3 52,3 48,8 45,9 42,4 35,5 58,6 L pa akustický tlak* do okolí [db(a)] 12,0 28,0 34,0 30,9 27,5 24,5 21,0 14,1 37,
22 ALFA Vent ALFA-C-10ES výkonová charakteristika jednotka se standardním elektrickým ohřívačem a filtrem Hlukové údaje Frekvenční pásmo 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz L WA sání 50,6 57,1 64,9 71,6 62,5 61,2 58,8 50,4 73,5 akustický výkon výfuk 57,1 63,4 64,9 72,0 65,2 60,1 56,4 50,3 74,2 do okolí 31,9 45,2 54,1 59,6 54,9 52,6 48,3 41,1 62,5 L pa akustický tlak* do okolí [db(a)] 10,5 23,8 32,6 38,1 33,4 31,1 26,8 19,6 41,0 ALFA-C-20ES výkonová charakteristika jednotka se standardním elektrickým ohřívačem a filtrem Hlukové údaje Frekvenční pásmo 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz L WA sání 60,4 63,8 69,8 66,0 64,5 60,9 56,6 46,4 73,3 akustický výkon výfuk 63,2 67,1 69,9 65,3 68,4 60,9 59,3 51,8 74,4 do okolí 41,8 54,0 59,0 56,7 58,0 53,2 48,8 39,6 63,9 L pa akustický tlak* do okolí [db(a)] 20,2 32,4 37,4 35,1 36,5 31,7 27,2 18,1 42,3 60 Katalog produktů 2011 / 2012
23 ALFA Vent ALFA-C-30ES výkonová charakteristika jednotka se standardním elektrickým ohřívačem a filtrem Hlukové údaje Frekvenční pásmo 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz L WA sání 66,4 68,1 75,3 74,3 77,0 72,0 67,0 57,9 81,6 akustický výkon výfuk 68,2 69,3 75,2 75,3 76,4 73,7 70,9 62,5 82,1 do okolí 44,5 56,5 59,7 64,3 67,1 62,8 57,8 45,5 70,7 L pa akustický tlak* do okolí [db(a)] 22,7 34,7 38,0 42,6 45,3 41,0 36,1 23,7 49,0 ALFA-C-50ES výkonová charakteristika jednotka se standardním elektrickým ohřívačem a filtrem Hlukové údaje Frekvenční pásmo 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz L WA sání 63,8 68,8 75,7 77,1 75,2 72,9 68,5 59,1 82,0 akustický výkon výfuk 67,6 70,1 74,6 76,9 75,8 72,4 72,4 65,0 82,3 do okolí 46,8 58,2 62,4 66,7 67,8 64,7 59,8 47,9 72,3 L pa akustický tlak* do okolí [db(a)] 24,9 36,3 40,5 44,8 45,9 42,8 37,9 26,0 50,
24 ALFA Vent Jednotka s vodním ohřívačem a filtrem ALFA-C-05VS výkonová charakteristika jednotka s dvouřadým vodním ohřívačem a filtrem Hlukové údaje Frekvenční pásmo 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz L WA sání 45,8 54,7 61,1 60,4 54,3 50,0 47,0 34,5 64,9 akustický výkon výfuk 53,7 62,7 63,1 60,0 54,0 51,9 42,9 39,6 67,5 do okolí 34,6 48,1 51,2 52,7 49,2 44,1 40,4 33,1 57,1 L pa akustický tlak* do okolí [db(a)] 13,2 26,8 29,9 31,3 27,9 22,7 19,1 11,8 35,7 ALFA-C-10VS výkonová charakteristika jednotka s dvouřadým vodním ohřívačem a filtrem Hlukové údaje Frekvenční pásmo 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz L WA sání 51,4 56,2 64,1 72,1 63,2 59,0 56,0 47,7 73,6 akustický výkon výfuk 57,1 63,4 65,0 72,0 65,2 60,1 56,4 50,3 74,2 do okolí 31,3 43,4 53,2 59,8 54,6 52,3 47,7 38,7 62,4 L pa akustický tlak* do okolí [db(a)] 9,8 22,0 31,7 38,4 33,1 30,9 26,2 17,2 40,9 62 Katalog produktů 2011 / 2012
25 ALFA Vent ALFA-C-20VS výkonová charakteristika jednotka s dvouřadým vodním ohřívačem a filtrem Hlukové údaje Frekvenční pásmo 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz L WA sání 60,2 63,6 69,6 65,8 64,3 60,7 56,4 46,3 73,1 akustický výkon výfuk 63,1 66,9 69,7 65,2 68,2 60,7 59,1 51,6 74,5 do okolí 40,5 53,6 59,3 56,1 58,1 52,9 48,9 39,5 63,8 L pa akustický tlak* do okolí [db(a)] 19,0 32,0 37,7 34,5 36,5 31,4 27,3 17,9 42,3 ALFA-C-30VS výkonová charakteristika jednotka s dvouřadým vodním ohřívačem a filtrem Hlukové údaje Frekvenční pásmo 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz L WA sání 66,2 67,9 75,1 74,1 76,8 71,8 66,8 57,7 81,4 akustický výkon výfuk 67,9 69,0 74,9 75,0 76,1 73,4 70,6 62,2 81,9 do okolí 43,4 54,6 59,5 62,1 67,3 61,8 55,7 45,6 70,1 L pa akustický tlak* do okolí [db(a)] 21,6 32,9 37,8 40,4 45,6 40,0 33,9 23,9 48,
26 ALFA Vent ALFA-C-50VS výkonová charakteristika jednotka s dvouřadým vodním ohřívačem a filtrem Frekvenční pásmo 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz L WA sání 64,0 69,1 75,3 76,4 75,4 72,6 67,3 55,4 81,6 akustický výkon výfuk 68,4 71,7 73,2 76,4 76,2 72,2 72,4 65,2 82,2 do okolí 44,8 57,3 61,7 66,5 68,6 64,8 59,8 47,4 72,5 L pa akustický tlak* do okolí [db(a)] 22,9 35,4 39,8 44,6 46,7 42,9 37,9 25,5 50,6 Povinné příslušenství Toto příslušenství je nutné objednat, jinak nebude jednotka ALFA funkční. SMU směšovací uzel pouze pro jednotky s vodním výměníkem Směšovací uzel je nezbytný pro řízení výkonu vodního ohřívače jednotky, jiný typ regulace není možný. Směšovací uzel lze použít pro teplotu topného média do 110 C. Výrobcem doporučené typy SMU pro jednotlivé typy jednotek ALFA. Doporučené kombinace SMU ALFA Typ jednotky Typ SMU 05 VS SMU-1,6-60-S 10 VS SMU-4,0-60-S 20 VS SMU-6,3-60-S 30 VS SMU-6,3-60-S 50 VS SMU S 64 Katalog produktů 2011 / 2012
27 ALFA Vent Volitelné příslušenství VCK-KABEL propojovací kabel Komunikační kabel pro připojení dálkových ovladačů k regulátorům a pro propojení regulátoru Master a Slave. Standardně je dodáván se všemi typy jednotek (kromě BF) v délce 8 m, nestandardní délky je možné objednat dle níže uvedeného klíče. VCK-KABEL-05 možné délky kabelu (3, 5, 10, 15, 20, 30 a 40 m) označení komunikačního kabelu TD servopohon Nutný pro ovládání uzavírací klapky. Servopohon se instaluje na uzavírací klapku. TDF servopohon s havarijní funkcí (vratnou pružinou) Nutný pro ovládání uzavírací klapky v případě použití vodního ohřívače. Servopohon se instaluje na těsnou uzavírací klapku, vratná pružina zajistí uzavření klapky v případě, že dojde k výpadku elektrické energie. AS-10-RH Čidlo vlhkosti pro přívodní jednotky reguluje vzduchový výkon na základě relativní vlhkosti. AS-CO2-P Prostorové čidlo pro přívodní jednotky reguluje vzduchový výkon na základě koncentrace CO2. AS-CO2-PD Kanálové čidlo pro odvodní (SS) jednotky reguluje vzduchový výkon na základě koncentrace CO 2. ALFA-G4D náhradní deskové filtry třídy G4 ALFA-F5K náhradní kapsové filtry třídy F5 Doporučené kombinace G4D a F5K ALFA Typ filtru třída G4 Typ filtru třída F5 05 ALFA-G4D-05 ALFA-F5K ALFA-G4D-10 ALFA-F5K ALFA-G4D-20 ALFA-F5K ALFA-G4D-30 ALFA-F5K ALFA-G4D-50 ALFA-F5K-50 MLKR univerzální čtyřhranná uzavírací klapka s ručním ovládáním nebo s přípravou pro ovládání servopohonem Doporučené kombinace MLKR ALFA SPT-GLX kruhový tlumič hluku Typ klapky 05 MLKR MLKR MLKR MLKR MLKR Doporučené kombinace SPT-GLX ALFA Typ tlumiče 05 SPT-GLX-200-1,0 10 SPT-GLX-250-1,0 20 SPT-GLX-315-1,0 30 SPT-GLX-400-1,0 50 OH-01-1/1-500 ohebná připojovací hadice ALFA-PR přechod ze čtyřhranného sacího hrdla jednotky na kruhové potrubí Doporučené kombinace ALFA-PR ALFA Typ přechodu Rozměry [mm] X Y D L M 05 ALFA-PR ALFA-PR ALFA-PR ALFA-PR ALFA-PR ZTZ-M8/1,0 závitová tyč Jednotka se zavěšuje pomocí čtyř závitových tyčí. ZTZ-M8/1,0 závitová tyč Závit M8, délka 1 m, vhodná pro všechny typy jednotek ALFA. VCK-KABEL propojovací kabel TDF servopohon s havarijní funkcí AS-CO2-P prostorové čidlo ALFA-G4D ALFA-F5K náhradní deskové filtry SPT-GLX kruhový tlumič hluku TD servopohon AS-10-RH Čidlo vlhkosti AS-CO2-PD Kanálové čidlo MLKR univerzální čtyřhranná uzavírací klapka OH-01-1/1-500 ohebná připojovací hadice ALFA-PR přechod ze čtyřhranného sacího hrdla jednotky na kruhové potrubí DM-SET-05-5 diferenční presostat Sada s tlakovým spínačem Pa a instalačním materiálem pro jednotky ALFA. ZTZ-M8/1,0 závitová tyč DM-SET-05-5 diferenční presostat
28 ALFA Vent Příklad značení ALFA-C-10 ES-D P P pravá obslužná strana (na poptání) L levá obslužná strana D deskový filtr třídy G4 SS bez ohřevu ES elektrický ohřívač VS vodní ohřívač velikost C komfortní provedení ALFA větrací jednotka ALFA Vent Schéma zapojení Regulace jednotky s ventilátorem je napájena samostatně jedním kabelem. Elektrický ohřívač (typ větrací jednotky ES, FS) je napájen samostatně jedním, dvěmi nebo třemi kabely v závislosti na typu a velikosti jednotky. Veškeré napájecí kabely musí být zapojeny do hlavního vypínače, který umožní bezpečné vypnutí celé větrací jednotky. Tento vypínač není součástí dodávky větrací jednotky. Doporučené minimální dimenzování vodičů hlavního přívodu elektrické energie je uvedeno v návodu. Veškerá schémata zapojení uvedená v technickém katalogu jsou pouze informativní. Při montáži výrobku se řiďte výhradně štítkovými hodnotami, pokyny a schématy umístěnými přímo na výrobku nebo přiloženými k výrobku. Ovládání jednotek ALFA ES, VS P pravá obslužná strana L levá obslužná strana Ovládání jednotky ALFA SS 66 Katalog produktů 2011 / 2012
29 ALFA Vent Schéma zapojení ALFA-C-05ES / 10ES / 20ES Připojení k hlavnímu elektrickému přívodu ALFA-C-05ES, ALFA-C-10ES, ALFA-C-20ES ALFA-C-30ES Připojení k hlavnímu elektrickému přívodu ALFA-C-30ES
30 ALFA Vent Schéma zapojení ALFA-C-50ES Připojení k hlavnímu elektrickému přívodu ALFA-C-50ES Doporučené minimální dimenzování vodičů hlavního přívodu elektrické energie je uvedeno v návodu. Veškerá schémata zapojení uvedená v technickém katalogu jsou pouze informativní. Při montáži výrobku se řiďte výhradně štítkovými hodnotami, pokyny a schématy umístěnými přímo na výrobku nebo přiloženými k výrobku. 68 Katalog produktů 2011 / 2012
31 Rekuperační jednotky ISIS Recover Rozměry hr-a-03 Charakteristika Nástěnná, vertikální instalace 3 Vzduchový výkon 300 a 500 m / h Křížový rekuperátor s účinností až 60 % Provedení s deskovými filtry (G4) Integrovaná regulace s ovladačem Ručně ovládaný by-pass Záruka 36 měsíců ISIS Recover je rekuperační jednotka určená k dopravě vzduchu a rekuperaci tepla z odsávaného vzduchu (z interiéru) do čerstvého přiváděného vzduchu (do interiéru) bez jejich promísení. Musí být provozován ve vnitřních krytých a suchých prostorách s okolní teplotou od +0 C do +40 C s relativní vlhkostí do 80 %. Teplota dopravovaného vzduchu musí být v rozsahu 20 C do + 40 C. Je určena pro provoz v základním prostředí pro dopravu vzduchu bez hrubého prachu, mastnot, výparů chemikálií a dalších znečištění. Jednotka je vhodná pro použití v malých domech, kancelářích a dalších zařízeních, kde zajišťuje úsporu energie. Jednotka ISIS je osazena účinným deskovým křížovým rekuperátorem z hliníku s účinností 50 % až 60 %. Plášť je vyroben ze sendvičových panelů ve standardním bílém odstínu (RAL 9010). hr-a
32 Rekuperační jednotky ISIS Recover Typ Fáze [počet] Napětí [V] Frekvence [Hz] Příkon ohřívače [kw] Celkový příkon [kw] Celkový proud [A] El. krytí [IP] Otáčky ventilátorů [1 / min] Průtok vzduchu [m 3 / h] Hmotnost [kg] Hluk [db(a)] HR-A ,6 1,8 7, ,2* HR-A ,4 2,7 11, ,3* Provozní úspory Zjednodušený výpočet roční úspory tepla: Výpočet je proveden pro jednotku ISIS s výkonem 500 m 3 / h, která je instalována ve středu České republiky. Jednotka pracuje denně 18 hod, vnitřní teplota je 21 C, venkovní teplota v topném období je 4,7 C, topné období trvá 318 dní. Střední výkon ohřívače v průběhu topné sezóny: Q H = V. r. c. (t i t e ) Q H = (500 / 3600). 1,25. 1,005. (21 4,7) Q H = 2,84 kw Q H střední výkon ohřívače v průběhu topné sezóny [kw] V vzduchový výkon jednotky [m 3 / h] r = 1,25 hustota vzduchu [kg / m 3 ] při teplotě 0 C až +10 C c = 1,005 měrná tepelná kapacita suchého vzduchu [kj / (kg.k)] při teplotě 0 C až +10 C t i teplota ve větraném prostoru [ C] t e průměrná venkovní teplota v topném období [ C] Střední tepelný výkon rekuperátoru v průběhu topné sezóny: Q R = Q H. η R Q R = 2,84. 0,6 Q R = 1,704 kw Q R střední tepelný výkon rekuperátoru v průběhu topné sezóny [kw] η R účinnost rekuperátoru [%] Energie uspořená za jedno topné období: E = Q R. d. h E = 1, E = 9 753,7 kwh E energie uspořená za jedno topné období [kw / h] d počet dní v topné sezóně h denní počet hodin provozu jednotky [h] Pokud vynásobíte uspořenou energii cenou tepla v příslušném regionu, získáte přibližnou celkovou roční úsporu vyjádřenou v penězích. Výkonová charakteristika 70 Katalog produktů 2011 / 2012
33 Rekuperační jednotky ISIS Recover Účinnost rekuperace Hluková charakteristika Frekvenční pásmo 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz L wa [db(a)] HR-A-03 akustický výkon akustický tlak* sání 46,3 51,1 60,5 53,0 55,6 55,8 47,9 35,4 63,6 výfuk 53,1 57,5 66,2 64,4 65,3 63,3 63,7 53,0 72,0 do okolí 39,5 50,5 58,2 56,9 54,6 52,6 46,5 30,0 62,5 do okolí* [db(a)] 18,1 29,1 36,9 35,6 33,2 31,3 25,2 8,6 41,2 HR-A-05 akustický výkon akustický tlak* sání 49,8 60,6 61,5 57,0 55,5 54,2 53,7 45,0 66,2 výfuk 57,7 64,7 68,0 67,8 64,0 65,7 67,1 60,3 74,5 do okolí 41,4 53,7 59,8 61,7 58,9 53,7 46,9 31,9 65,7 do okolí* [db(a)] 20,0 32,3 38,3 40,4 37,5 32,3 25,5 10,5 44,3 Přehled hlavních funkcí regulátoru Jednotky ISIS jsou vybaveny ovladačem s komunikačním kabelem délky 8 m pro zapnutí jednotky a nastavení otáček ventilátorů či výkonu dohřevu vzduchu přiváděného do místnosti. Symbol Popis funkce Zapnutí / vypnutí větrací jednotky Manuální regulace otáček ventilátoru 2 stupně Plynulá regulace výkonu elektrického ohřívače Ochrana elektrického ohřívače proti přehřátí Dochlazení elektrického ohřívače Protimrazová ochrana Ovládání uzavírací klapky Indikace zanesení filtru Diagnostika poruch a jejich hlášení
34 Rekuperační jednotky ISIS Recover Výpočet výšky sifonu Standardní sifon Kuličkový sifon (HL136N + HL13G-30) Instalace a montáž Jednotka se instaluje ve vertikální poloze. Jakákoliv jiná poloha je zakázaná! Jednotka musí být instalována tak, aby k ní byl dostatečný přístup v případě údržby, servisu nebo její demontáže. Jednotka se připevňuje pomocí závěsných držáků na obou bocích jednotky. Jednotka musí být upevněna tak, aby nemohlo dojít k jejímu pádu. Do vzdálenosti 100 mm od pláště jednotky a 500 mm od vstupního hrdla jednotky nebo potrubí se nesmí nacházet žádné hořlavé hmoty. Příslušenství VCK-KABEL komunikační kabel (standardně kabel délky 8 m) K napojení potrubí na hrdla jednotky použijte pružné manžety s gumovou výstelkou. K odtoku kondenzátu je nezbytné použít sifon (viz Výpočet výšky sifonu). Minimální vzdálenost od stavební konstrukce VCK-KABEL-05 možné délky kabelu (3, 5, 10, 15, 20, 30 a 40 m) komunikační kabel SIFON sada pro ISIS Recover HL136N kuličkový sifon HL13G-30 připojovací trubka (nutné objednat společně se sifonem) Příklad značení Schéma zapojení HR-A-03-V-G4-E-1 1 jednotka s by-passem E elektrický ohřívač G4 deskový filtr třídy G4 V vertikální instalace 03 průtok vzduchu 300 m 3 / h 05 průtok vzduchu 500 m 3 / h HR-A rekuperační jednotka ISIS Schémata zapojení uvedená v katalogu jsou pouze orientační! Vždy je nutno upřednostnit schémata zapojení uvedená na výrobku! 72 Katalog produktů 2011 / 2012
35 Rekuperační jednotky RKE Rozměry Charakteristika RKE Horizontální provedení 3 Vzduchový výkon m / h Velikosti: 10, 14, 19, 25, 30, 40, 50, 60 RKE/BP (na objednávku) Integrovaný by-pass Horizontální provedení 3 Vzduchový výkon m / h Velikosti: 10, 14, 19, 30, 40, 60 RKE, RKE/BP Domácí i průmyslové využití Elektrický ohřívač, vodní ohřívač, vodní chladič Tepelná a zvuková izolace (sendvičový panel) Vysoce účinný hliníkový deskový rekuperátor Účinnost rekuperace až 60 % Antivibrační instalace motoru Deskový filtr G4 na sání Skříň jednotky s povrchovou úpravou Jednoduchá přestavba a údržba jednotky Celoroční provoz Velikost Rozměry [mm] A B C D L H L1 H1 E E1 F G Ø d [in] Ø k [in] Hmotnost [kg] RKE G 3/4 G 1/2 68 RKE G 3/4 G 1/2 91 RKE G 3/4 G 1/2 99 RKE G 3/4 G 1/2 140 RKE G 3/4 G 1/2 155 RKE G 3/4 G 1/2 179 RKE G 1 G 1/2 235 RKE G 1 G 1/2 273 Graf rychlého výběru
36 Rekuperační jednotky RKE Provedení Možné způsoby provedení jednotek (horizontální provedení pohled shora) Každá velikost má čtyři možnosti provedení, které musí být specifikováno při objednání. V závislosti na pozici jednotky a prostoru pro instalaci může být zvolena jedna z následujících možností. Čárkovaně jsou vyznačena alternativní připojení. Charakteristika ventilátorů (RKE, RKE / BP) Velikost Příkon motoru [W] Proud [A] 3 5,8 6,2 6 11,4 6,2 11,2 11,2 Stupně otáček [počet] Elektrické krytí min. IP20 Teplotní třída min. B Napájení [V / ph / Hz] 230 / 1 / / 3 / 50 RKE Výkonová charakteristika* Typ RKE-10 RKE-14 RKE-19 RKE-25 RKE-30 RKE-40 RKE-50 RKE-60 Vzduchový výkon [m 3 / h] Statický tlak [Pa] Akustický tlak** [db(a)] ,7 64,5 * Při maximálních otáčkách ventilátorů. ** Hodnoty akustického tlaku ve vzdálenosti 1 m od jednotky. Charakteristika rekuperátoru* Typ RKE-10 RKE-14 RKE-19 RKE-25 RKE-30 RKE-40 RKE-50 RKE-60 Účinnost rekuperace [%] 53,4 52,1 51,8 57,6 56,0 55,6 54,6 54,5 Výkon rekuperace [kw] 4,6 6,2 8,4 12,3 15,3 19,4 24,9 29,9 * Hodnoty platí při maximálních otáčkách pro venkovní vzduch o teplotě 5 C a relativní vlhkosti 80 %, okolní teplotu +20 C a relativní vlhkost 50 %. RKE / BP Výkonová charakteristika* Typ RKE/BP-10 RKE/BP-14 RKE/BP-19 RKE/BP-30 RKE/BP-40 RKE/BP-60 Vzduchový výkon [m 3 / h] Statický tlak [Pa] Akustický tlak** [db(a)] ,1 * Při maximálních otáčkách ventilátorů. ** Hodnoty akustického tlaku ve vzdálenosti 1 m od jednotky. Charakteristika rekuperátoru* Typ RKE/BP-10 RKE/BP-14 RKE/BP-19 RKE/BP-30 RKE/BP-40 RKE BP-60 Účinnost rekuperace [%] 54,0 51,6 51,0 55,3 55,3 52,6 Výkon rekuperace [kw] 3,0 4,8 7,0 12,3 16,1 26,4 * Hodnoty platí při maximálních otáčkách pro venkovní vzduch o teplotě 5 C a relativní vlhkosti 80 %, okolní teplotu +20 C a relativní vlhkost 50 %. 74 Katalog produktů 2011 / 2012
na straně sání čtyřhranné připojení na straně výfuku těsné kruhové připojení
Rozměry Charakteristika Obsah balení Jednotka bez ohřevu obsahuje: na straně sání čtyřhranné připojení na straně výfuku těsné kruhové připojení filtr G4, tloušťka 100 mm ventilátor provozní a bezpečnostní
