Řada 78 - Spínané napájecí zdroje

Transkript

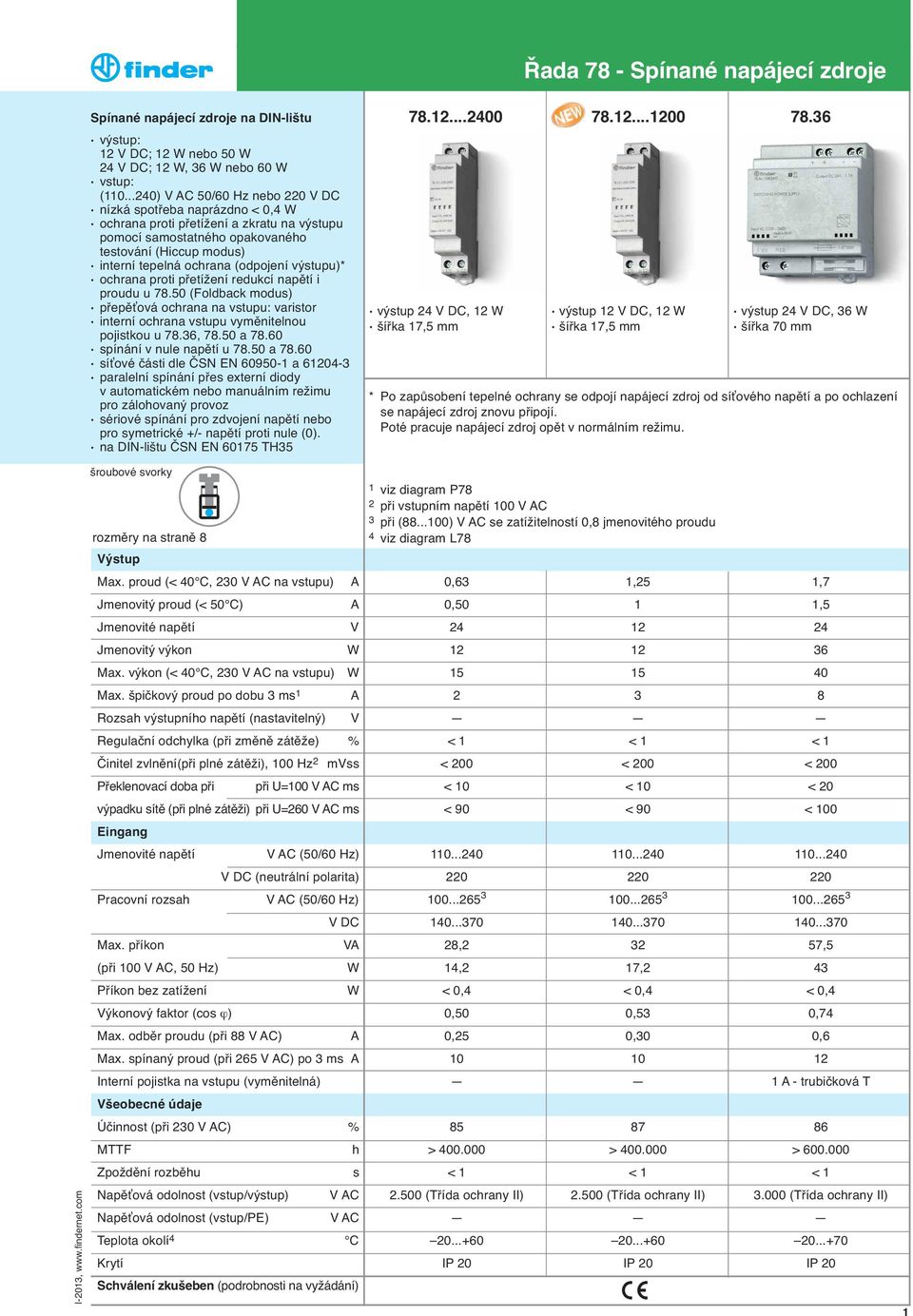

1 Spínané napájecí zdroje na DIN-lištu výstup: 12 V DC; 12 nebo V DC; 12, 36 nebo 60 vstup: ( ) V AC 50/60 Hz nebo 220 V DC nízká spotřeba naprázdno < 0,4 ochrana proti přetížení a zkratu na výstupu pomocí samostatného opakovaného testování (Hiccup modus) interní tepelná ochrana (odpojení výstupu)* ochrana proti přetížení redukcí napětí i proudu u (Foldback modus) přepěťová ochrana na vstupu: varistor interní ochrana vstupu vyměnitelnou pojistkou u 78.36, a spínání v nule napětí u a síťové části dle ČSN EN a paralelní spínání přes externí diody v automatickém nebo manuálním režimu pro zálohovaný provoz sériové spínání pro zdvojení napětí nebo pro symetrické +/- napětí proti nule (0). na DIN-lištu ČSN EN TH výstup 24 V DC, 12 šířka 17,5 mm výstup 12 V DC, 12 šířka 17,5 mm výstup 24 V DC, 36 šířka 70 mm * Po zapůsobení tepelné ochrany se odpojí napájecí zdroj od síťového napětí a po ochlazení se napájecí zdroj znovu připojí. Poté pracuje napájecí zdroj opět v normálním režimu. rozměry na straně 8 Výstup Max. proud (< 40 C, 230 V AC na vstupu) A Jmenovitý proud (< 50 C) A Jmenovité napětí V Jmenovitý výkon Max. výkon (< 40 C, 230 V AC na vstupu) Max. špičkový proud po dobu 3 ms 1 A Rozsah výstupního napětí (nastavitelný) V Regulační odchylka (při změně zátěže) % Činitel zvlnění(při plné zátěži), 100 Hz 2 mvss Překlenovací doba při při U=100 V AC ms výpadku sítě (při plné zátěži) při U=260 V AC ms Eingang Jmenovité napětí V AC (50/60 Hz) V DC (neutrální polarita) Pracovní rozsah V AC (50/60 Hz) V DC Max. příkon VA (při 100 V AC, 50 Hz) Příkon bez zatížení Výkonový faktor (cos ϕ) Max. odběr proudu (při 88 V AC) A Max. spínaný proud (při 265 V AC) po 3 ms A Interní pojistka na vstupu (vyměnitelná) Všeobecné údaje Účinnost (při 230 V AC) % MTTF h Zpoždění rozběhu s Napěťová odolnost (vstup/výstup) V AC Napěťová odolnost (vstup/pe) V AC Teplota okolí 4 C Krytí Schválení zkušeben (podrobnosti na vyžádání) 1 viz diagram P78 2 při vstupním napětí 100 V AC 3 při ( ) V AC se zatížitelností 0,8 jmenovitého proudu 4 viz diagram L78 0,63 1,25 1,7 0,50 1 1, < 1 < 1 < 1 < 200 < 200 < 200 < 10 < 10 < 20 < 90 < 90 < , ,5 14,2 17,2 43 < 0,4 < 0,4 < 0,4 0,50 0,53 0,74 0,25 0,30 0, A - trubičková T > > > < 1 < 1 < (Třída ochrany II) (Třída ochrany II) (Třída ochrany II) IP 20 IP 20 IP 20 1

2 Spínané napájecí zdroje na DIN-lištu výstup: 12 V DC; 12 nebo V DC; 12, 36 nebo 60 vstup: ( ) V AC 50/60 Hz nebo 220 V DC nízká spotřeba naprázdno < 0,4 ochrana proti přetížení a zkratu na výstupu pomocí samostatného opakovaného testování (Hiccup modus) interní tepelná ochrana (odpojení výstupu)* ochrana proti přetížení redukcí napětí i proudu u (Foldback modus) přepěťová ochrana na vstupu: varistor interní ochrana vstupu vyměnitelnou pojistkou u 78.36, a spínání v nule napětí u a síťové části dle ČSN EN a paralelní spínání přes externí diody v automatickém nebo manuálním režimu pro zálohovaný provoz sériové spínání pro zdvojení napětí nebo pro symetrické +/- napětí proti nule (0). na DIN-lištu ČSN EN TH výstup 24 V DC, 60 výstupní napětí ( ) V DC volitelné interním potenciometrem spínání v nule napětí šířka 70 mm výstup 12 V DC, 50 výstupní napětí ( ) V DC volitelné interním potenciometrem spínání v nule napětí šířka 70 mm * Po zapůsobení tepelné ochrany se odpojí napájecí zdroj od síťového napětí a po ochlazení se napájecí zdroj znovu připojí. Poté pracuje napájecí zdroj opět v normálním režimu. rozměry na straně 8 Výstup Max. proud (< 40 C, 230 V AC na vstupu) A Jmenovitý proud (< 50 C) A Jmenovité napětí V Jmenovitý výkon Max. výkon (< 40 C, 230 V AC na vstupu) Max. špičkový proud po dobu 3 ms 1 A Rozsah výstupního napětí (nastavitelný) V Regulační odchylka (při změně zátěže) % Činitel zvlnění(při plné zátěži), 100 Hz 2 mvss Překlenovací doba při při U=100 V AC ms výpadku sítě (při plné zátěži) při U=260 V AC ms Eingang Jmenovité napětí V AC (50/60 Hz) V DC (neutrální polarita) Pracovní rozsah V AC (50/60 Hz) V DC Max. příkon VA (při 100 V AC, 50 Hz) Příkon bez zatížení Výkonový faktor (cos ϕ) Max. odběr proudu (při 88 V AC) A Max. spínaný proud (při 265 V AC) po 3 ms A Interní pojistka na vstupu (vyměnitelná) Všeobecné údaje Účinnost (při 230 V AC) % MTTF h Zpoždění rozběhu s Napěťová odolnost (vstup/výstup) V AC Napěťová odolnost (vstup/pe) V AC Teplota okolí 3 C Krytí Schválení zkušeben (podrobnosti na vyžádání) 2 1 viz diagram P78 2 při vstupním napětí 100 V AC 3 viz diagram L78 2,8 4,6 2,5 4, < 1 < 1 < 200 < 200 < 20 < 30 < 130 < ,5 58,3 < 0,4 < 0,4 0,75 0,65 0,9 0, ,6 A - trubičková T 1,6 A - trubičková T > > < 1 < (Třída ochrany II) (Třída ochrany II) (Třída ochrany I) (Třída ochrany I) IP 20 IP 20

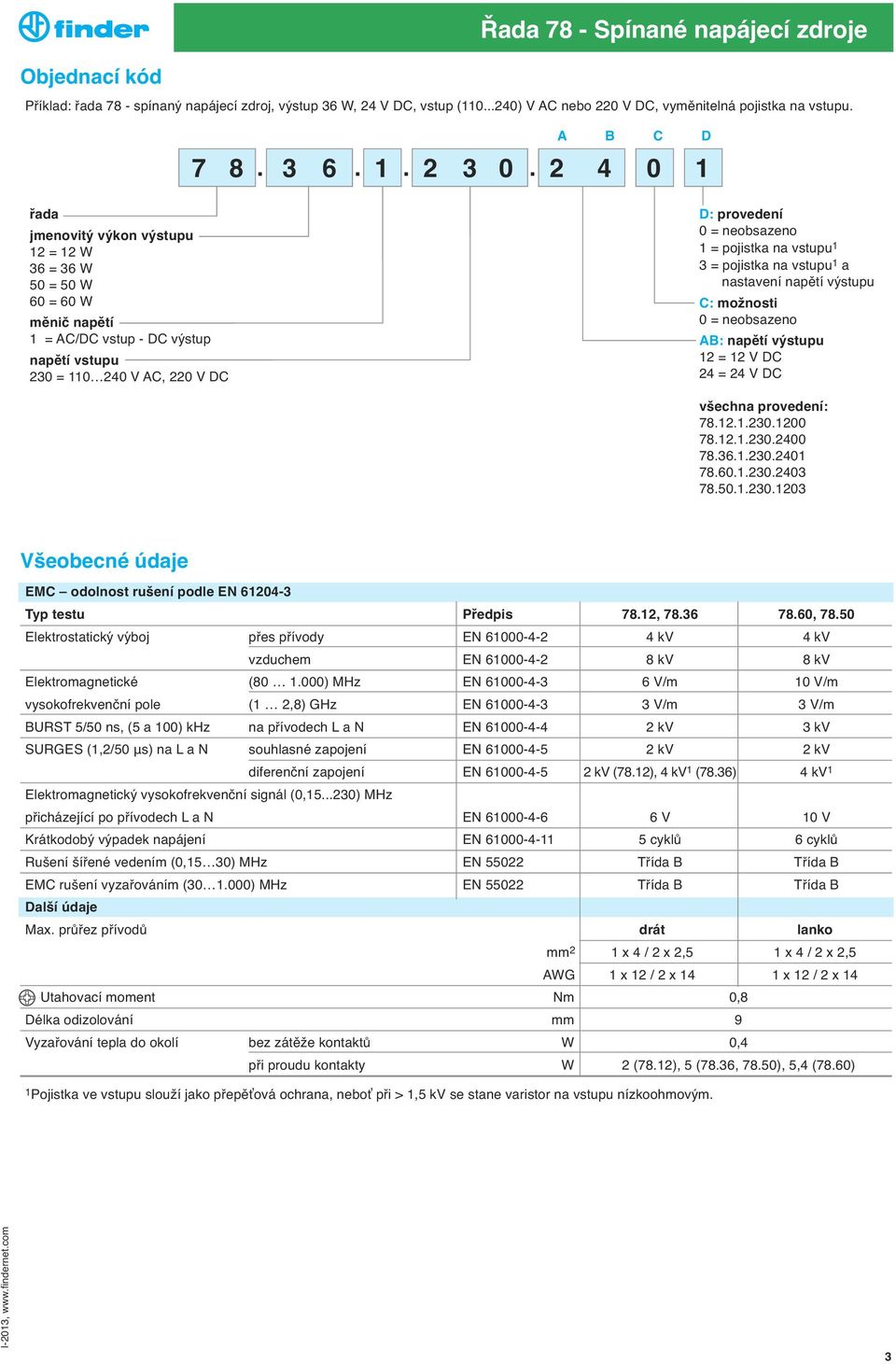

3 Objednací kód Příklad: řada 78 - spínaný napájecí zdroj, výstup 36, 24 V DC, vstup ( ) V AC nebo 220 V DC, vyměnitelná pojistka na vstupu. 7 8 řada jmenovitý výkon výstupu 12 = = = = 60 měnič napětí 1 = AC/DC vstup - DC výstup napětí vstupu 230 = V AC, 220 V DC A B C D D: provedení 0 = neobsazeno 1 = pojistka na vstupu 1 3 = pojistka na vstupu 1 a nastavení napětí výstupu C: možnosti 0 = neobsazeno AB: napětí výstupu 12 = 12 V DC 24 = 24 V DC všechna provedení: Všeobecné údaje EMC odolnost rušení podle EN Typ testu Předpis 78.12, , Elektrostaticky vy boj přes přívody EN kv 4 kv vzduchem EN kv 8 kv Elektromagnetické ( ) MHz EN V/m 10 V/m vysokofrekvenční pole (1 2,8) GHz EN V/m 3 V/m BURST 5/50 ns, (5 a 100) khz na přívodech L a N EN kv 3 kv SURGES (1,2/50 μs) na L a N souhlasné zapojení EN kv 2 kv diferenční zapojení EN kv (78.12), 4 kv 1 (78.36) 4 kv 1 Elektromagnetický vysokofrekvenční signál (0, ) MHz přicházející po přívodech L a N EN V 10 V Krátkodobý výpadek napájení EN cyklů 6 cyklů Rušení šířené vedením (0,15 30) MHz EN Třída B Třída B EMC rušení vyzařováním ( ) MHz EN Třída B Třída B Další údaje Max. průřez přívodů drát lanko mm 2 1 x 4 / 2 x 2,5 1 x 4 / 2 x 2,5 AG 1 x 12 / 2 x 14 1 x 12 / 2 x 14 Utahovací moment Nm 0,8 Délka odizolování mm 9 Vyzařování tepla do okolí bez zátěže kontaktů 0,4 při proudu kontakty 2 (78.12), 5 (78.36, 78.50), 5,4 (78.60) 1Pojistka ve vstupu slouží jako přepěťová ochrana, neboť při > 1,5 kv se stane varistor na vstupu nízkoohmovým. 3

4 Specifikace výstupů L78-1 Zatížitelnost při trvalém proudu (typ 78.12) jmenovitý proud typ : 1 A, typ : 0,5 A P78-1 Zatížitelnost špičkovým zapínacím proudem (typ 78.12) Typ pro 12 V DC, typ pro 24 V DC trvalý proud (A) okolní teplota špičkový zapínací proud (A) L78-2 Zatížitelnost při trvalém proudu (typ 78.36) jmenovitý proud typ : 1,5 A P78-2 Zatížitelnost špičkovým zapínacím proudem (typ 78.36) trvalý proud (A) okolní teplota špičkový zapínací proud (A) L78-3 Zatížitelnost při trvalém proudu (typ 78.60) jmenovitý proud typ : 2,5 A P78-3 Zatížitelnost špičkovým zapínacím proudem (typ 78.60) trvalý proud (A) okolní teplota špičkový zapínací proud (A) L78-4 Zatížitelnost při trvalém proudu (typ 78.50) jmenovitý proud typ : 4,2 A P78-4 Zatížitelnost špičkovým zapínacím proudem (typ 78.50) trvalý proud (A) 4 okolní teplota špičkový zapínací proud (A)

5 Hiccup-Modus - cyklické taktování dokud se nachází přetížení nebo zkrat (Hiccup modus = Hiccup režim). přetížení / zkrat výstupní proud jmenovitý proud Za normálních podmínek dodává napájecí zdroj řady 78 proud až 1,1 x jmenovitý proud. Jestliže dojde k vyššímu odběru nebo zkratu (T0), potom se napájecí zdroj vypne (T1). Za dobu cca 2 s (T1...T2) se napájecí zdroj zapne nezávisle na přetížení nebo zkratu na dobu (T2...T3) = ( ) ms. Při přetrvávání přetížení nebo zkratu se napájecí zdroj opět vypne. Uvedený postup se znovu opakuje (T3...T4...T5) tak dlouho (Tn), pokud se přetížení nebo zkrat neodstraní. Potom pracuje napájecí zdroj normálně dál. Fold-Back-Modus (jen u 78.50) automatické snížení proudu a napětí při přetížení výstupní napětí (V DC) výstupní proud V rámci specifikace dodává napájecí zdroj prou, který vyžaduje zátěž. V případě přetížení (nad 110 / 9,2 A) ohraničí Foldback režim spínání výstupní proud snížením výstupního napětí podle diagramu, čímž napájecí zdroj odejme nahromaděnou energii pro spínání přetížení. V případě zkratu pracuje napájecí zdroj v režimu Hiccup. Po odstranění přetížení nebo zkratu pracujenapájecí zdroj normálně dál. Foldback režim umožňuje použít napájecí zdroj jako nabíječku pro olověné akumulátory s kapacitou ( ) Ah. V tomto případě se doporučuje zapojit do série diodu mezi + výstupu napájecího zdroje a + vstupu akumulátoru, aby se nemohl plně nabitý akumulátor vybíjet přes nezapnutý napájecí zdroj. 5

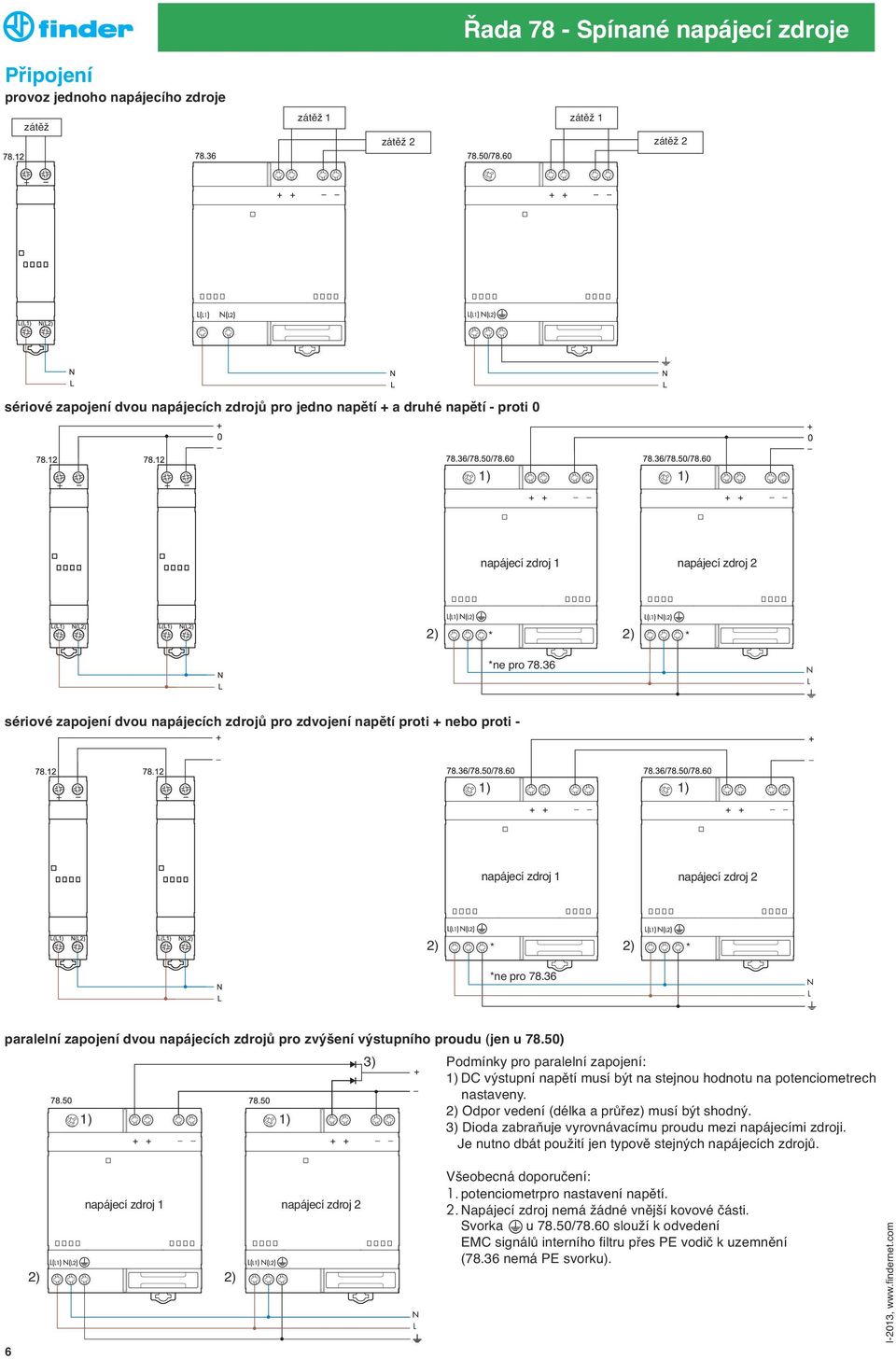

6 Připojení provoz jednoho napájecího zdroje zátěž zátěž 1 zátěž 2 zátěž 1 zátěž 2 sériové zapojení dvou napájecích zdrojů pro jedno napětí + a druhé napětí - proti 0 1) 1) napájecí zdroj 1 napájecí zdroj 2 2) * 2) * *ne pro sériové zapojení dvou napájecích zdrojů pro zdvojení napětí proti + nebo proti - 1) 1) napájecí zdroj 1 napájecí zdroj 2 2) * 2) * *ne pro paralelní zapojení dvou napájecích zdrojů pro zvýšení výstupního proudu (jen u 78.50) 3) Podmínky pro paralelní zapojení: 1) DC výstupní napětí musí být na stejnou hodnotu na potenciometrech nastaveny. 1) 1) 2) Odpor vedení (délka a průřez) musí být shodný. 3) Dioda zabraňuje vyrovnávacímu proudu mezi napájecími zdroji. Je nutno dbát použití jen typově stejných napájecích zdrojů. 6 napájecí zdroj 1 napájecí zdroj 2 2) 2) Všeobecná doporučení: 1. potenciometrpro nastavení napětí. 2. Napájecí zdroj nemá žádné vnější kovové části. Svorka u 78.50/78.60 slouží k odvedení EMC signálů interního filtru přes PE vodič k uzemnění (78.36 nemá PE svorku).

7 Příklad aplikace: redundantní uspořádání pro zvýšení provozní pohotovosti spínané zálohování automatické zálohování napájecí zdroj 1 napájecí zdroj 2 napájecí zdroj 1 napájecí zdroj 2 * * *ne pro * * *ne pro Upozornění k zálohování: 1. Provozní pohotovost se zvýší, když budou napájecí zdroje připojeny na rozdílné fáze (na L1 a L2 místo L). 2. Zatížení výstupu nesmí být vyšší než jmenovitý proud IN jednotlivého napájecího zdroje. 3. Při automatickém zálohování se nastaví potenciometr napětí jednoho napájecího zdroje o cca 1 V výše než na druhém. Tím se dosáhne, že napájecí zdroj s malým výstupním napětím se nachází pohotovostním režimu a při poruše napájecího zdroje s vyšším nastaveným napětím převezme funkci napájení. U napájecího zdroje se dosáhne napěťového rozdílu 0,7 V další sériovou diodou. Diody V případě poruchy pro spojení dvou napájecích zdrojů a k zamezení výpadku druhého napájecího zdroje. chladič nebo kovová destička chladič nebo kovová destička izolační fólie nebo izolační fólie například: například: 7

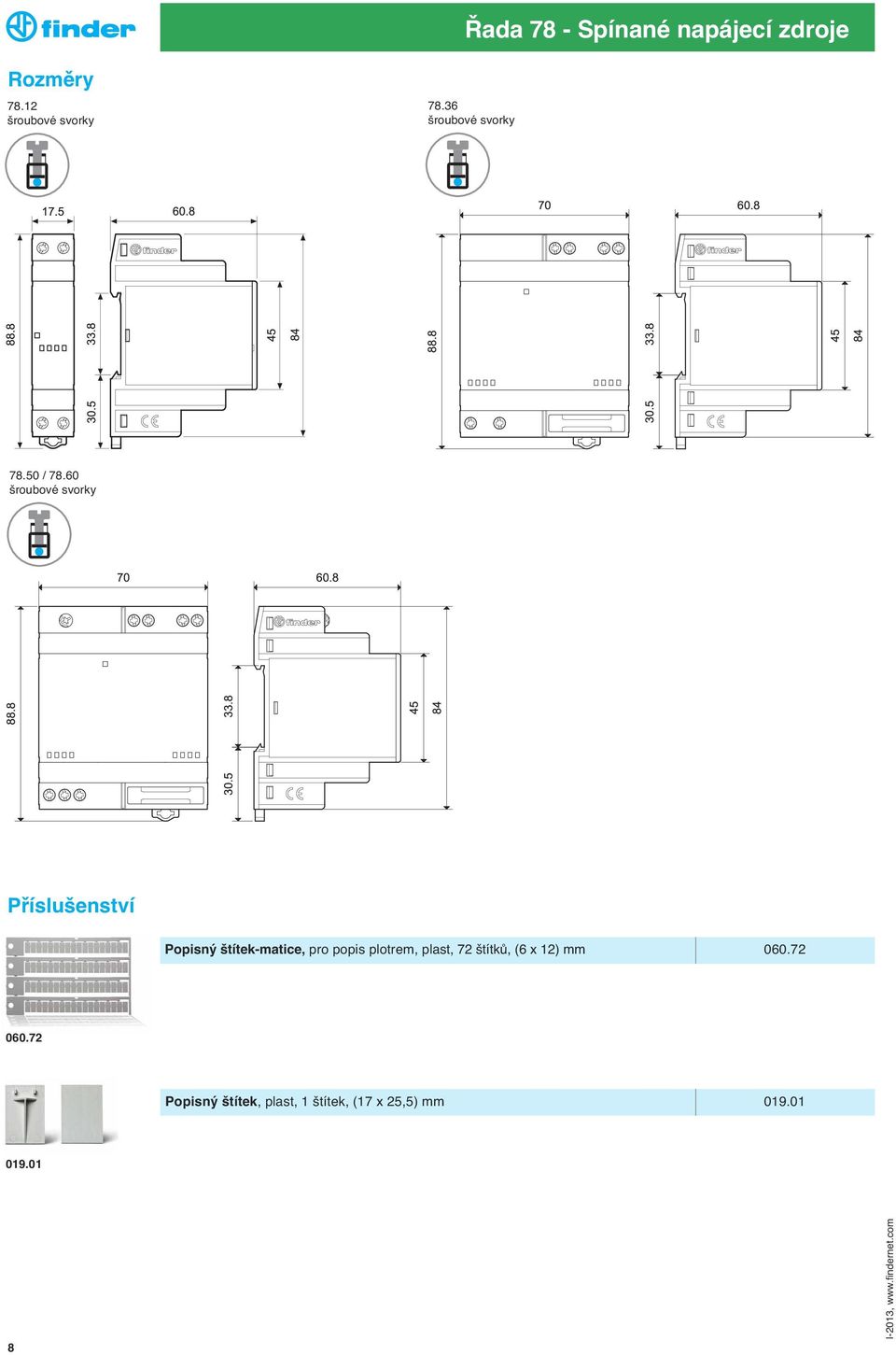

8 Rozměry / Příslušenství Popisný štítek-matice, pro popis plotrem, plast, 72 štítků, (6 x 12) mm Popisný štítek, plast, 1 štítek, (17 x 25,5) mm
