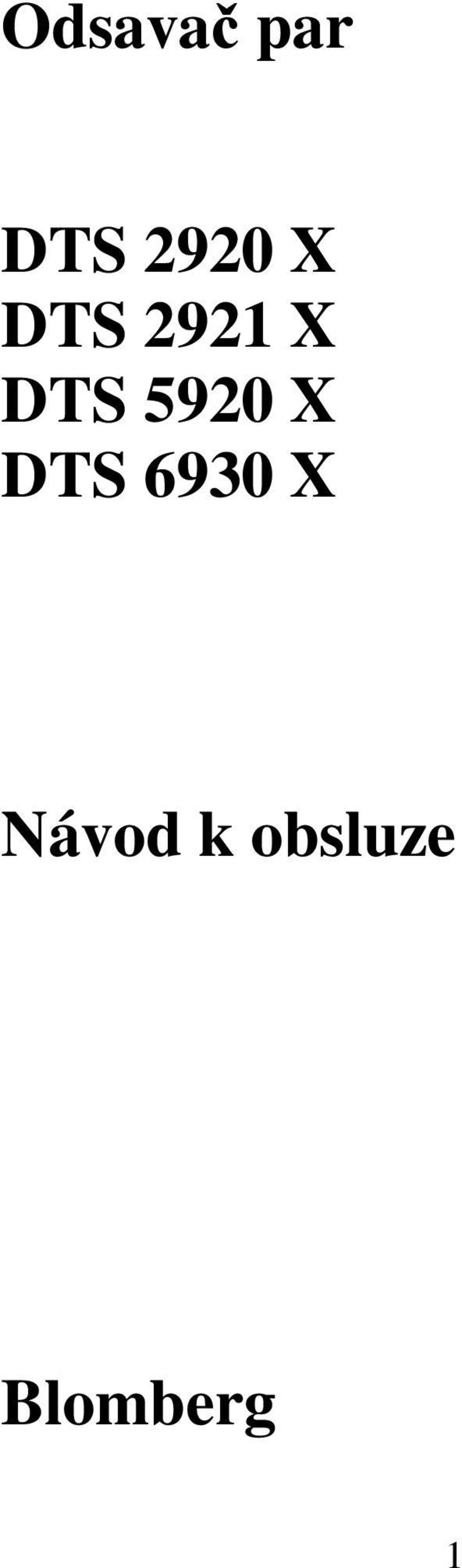

1 Odsavač par DTS 2920 X DTS 2921 X DTS 5920 X DTS 6930 X Návod k obsluze Blomberg 1

2 2

3 - Vyjměte filtry z odsávače par a omyjte je roztokem vody a neutrálního kapalného čistícího prostředku. Ponechte je namočené v roztoku. - Důkladně opláchněte teplou vodou a nechejte uschnout. - Filtry lze také umýt v myčce na nádobí. Hliníkové panely mohou po několikerém umytí změnit barvu. To však není důvod k reklamaci nebo výměně panelů. Aktivní uhlíkové filtry čistí vzduch v okolním prostředí. Tyto filtry nejsou omyvatelné a je třeba je vyměnit minimálně jednou za 4 měsíce. Doba nasycení aktivního uhlíkového filtru závisí na tom, jak často se spotřebič používá, na typu vaření a také na tom, jak pravidelně se čistí tukové filtry. Pravidelně čistěte ventilátor a ostatní povrchy odsávače par vlhkým hadříkem namočeným do denaturovaného líhu nebo jemného tekutého čistícího prostředku. Osvětlení odsávače je určeno pro použití během vaření, nikoliv pro dlouhodobé celkové osvětlení prostředí. Dlouhodobé používání osvětlení snižuje životnost žárovky. VÝROBCE SE ZŘÍKÁ VEŠKERÉ ODPOVĚDNOSTI ZA PŘÍPADNÉ ŠKODY ZPŮSOBENÉ PORUŠENÍM VÝŠE UVEDENÝCH UPOZORNĚNÍ. 10 3

Aktivní uhlíkové filtry čistí vzduch v okolním prostředí. Tyto filtry nejsou omyvatelné a je třeba je vyměnit minimálně jednou za 4 měsíce.

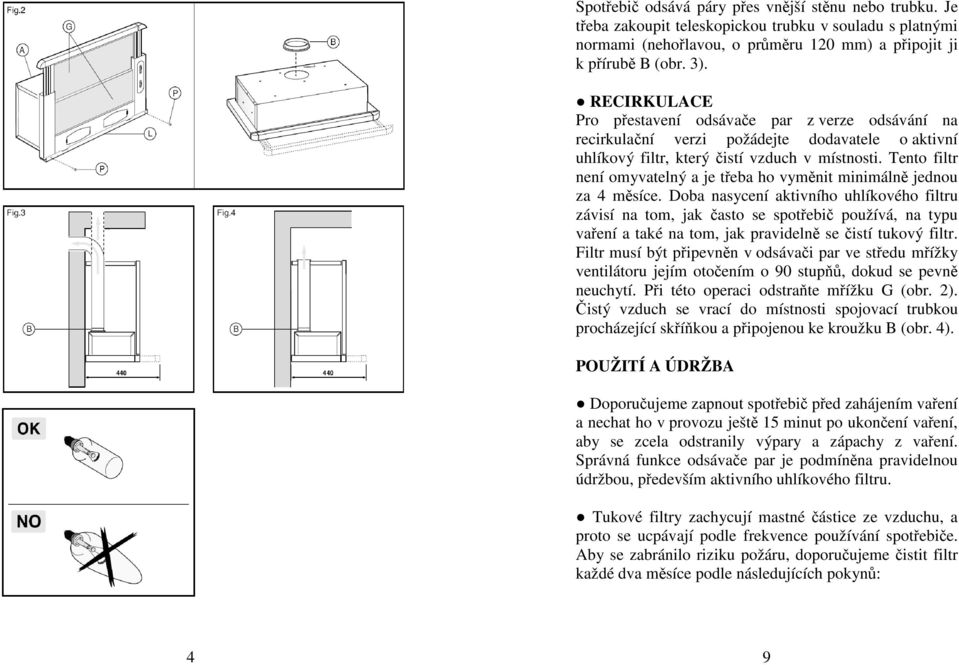

4 Spotřebič odsává páry přes vnější stěnu nebo trubku. Je třeba zakoupit teleskopickou trubku v souladu s platnými normami (nehořlavou, o průměru 120 mm) a připojit ji k přírubě B (obr. 3). RECIRKULACE Pro přestavení odsávače par z verze odsávání na recirkulační verzi požádejte dodavatele o aktivní uhlíkový filtr, který čistí vzduch v místnosti. Tento filtr není omyvatelný a je třeba ho vyměnit minimálně jednou za 4 měsíce. Doba nasycení aktivního uhlíkového filtru závisí na tom, jak často se spotřebič používá, na typu vaření a také na tom, jak pravidelně se čistí tukový filtr. Filtr musí být připevněn v odsávači par ve středu mřížky ventilátoru jejím otočením o 90 stupňů, dokud se pevně neuchytí. Při této operaci odstraňte mřížku G (obr. 2). Čistý vzduch se vrací do místnosti spojovací trubkou procházející skříňkou a připojenou ke kroužku B (obr. 4). POUŽITÍ A ÚDRŽBA Doporučujeme zapnout spotřebič před zahájením vaření a nechat ho v provozu ještě 15 minut po ukončení vaření, aby se zcela odstranily výpary a zápachy z vaření. Správná funkce odsávače par je podmíněna pravidelnou údržbou, především aktivního uhlíkového filtru. Tukové filtry zachycují mastné částice ze vzduchu, a proto se ucpávají podle frekvence používání spotřebiče. Aby se zabránilo riziku požáru, doporučujeme čistit filtr každé dva měsíce podle následujících pokynů: 4 9

Tento filtr není omyvatelný a je třeba ho vyměnit minimálně jednou za 4 měsíce.

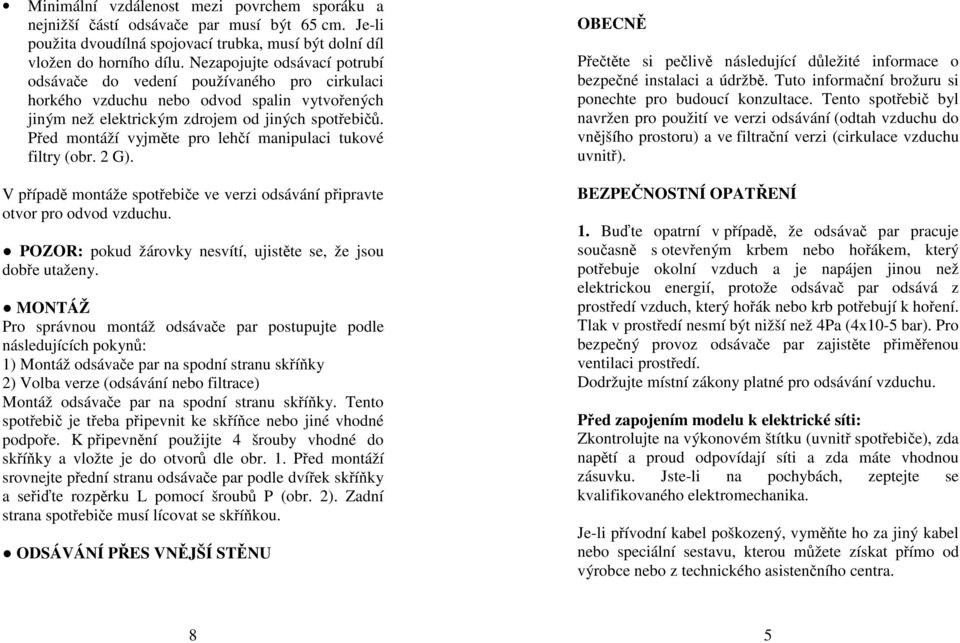

5 Minimální vzdálenost mezi povrchem sporáku a nejnižší částí odsávače par musí být 65 cm. Je-li použita dvoudílná spojovací trubka, musí být dolní díl vložen do horního dílu. Nezapojujte odsávací potrubí odsávače do vedení používaného pro cirkulaci horkého vzduchu nebo odvod spalin vytvořených jiným než elektrickým zdrojem od jiných spotřebičů. Před montáží vyjměte pro lehčí manipulaci tukové filtry (obr. 2 G). V případě montáže spotřebiče ve verzi odsávání připravte otvor pro odvod vzduchu. POZOR: pokud žárovky nesvítí, ujistěte se, že jsou dobře utaženy. MONTÁŽ Pro správnou montáž odsávače par postupujte podle následujících pokynů: 1) Montáž odsávače par na spodní stranu skříňky 2) Volba verze (odsávání nebo filtrace) Montáž odsávače par na spodní stranu skříňky. Tento spotřebič je třeba připevnit ke skříňce nebo jiné vhodné podpoře. K připevnění použijte 4 šrouby vhodné do skříňky a vložte je do otvorů dle obr. 1. Před montáží srovnejte přední stranu odsávače par podle dvířek skříňky a seřiďte rozpěrku L pomocí šroubů P (obr. 2). Zadní strana spotřebiče musí lícovat se skříňkou. ODSÁVÁNÍ PŘES VNĚJŠÍ STĚNU OBECNĚ Přečtěte si pečlivě následující důležité informace o bezpečné instalaci a údržbě. Tuto informační brožuru si ponechte pro budoucí konzultace. Tento spotřebič byl navržen pro použití ve verzi odsávání (odtah vzduchu do vnějšího prostoru) a ve filtrační verzi (cirkulace vzduchu uvnitř). BEZPEČNOSTNÍ OPATŘENÍ 1. Buďte opatrní v případě, že odsávač par pracuje současně s otevřeným krbem nebo hořákem, který potřebuje okolní vzduch a je napájen jinou než elektrickou energií, protože odsávač par odsává z prostředí vzduch, který hořák nebo krb potřebují k hoření. Tlak v prostředí nesmí být nižší než 4Pa (4x10-5 bar). Pro bezpečný provoz odsávače par zajistěte přiměřenou ventilaci prostředí. Dodržujte místní zákony platné pro odsávání vzduchu. Před zapojením modelu k elektrické síti: Zkontrolujte na výkonovém štítku (uvnitř spotřebiče), zda napětí a proud odpovídají síti a zda máte vhodnou zásuvku. Jste-li na pochybách, zeptejte se kvalifikovaného elektromechanika. Je-li přívodní kabel poškozený, vyměňte ho za jiný kabel nebo speciální sestavu, kterou můžete získat přímo od výrobce nebo z technického asistenčního centra. 8 5

Před montáží vyjměte pro lehčí manipulaci tukové filtry (obr. 2 G). V případě montáže spotřebiče ve verzi odsávání připravte otvor pro odvod vzduchu.

6 2. POZOR! Za jistých okolností mohou být elektrické spotřebiče nebezpečné. A) Nekontrolujte stav filtrů při chodu odsávače par. B) Nedotýkejte se žárovek nebo sousedních oblastí za chodu nebo ihned po dlouhodobém chodu osvětlení. C) Flambování pod odsávačem par je zakázáno. D) Zabraňte hoření volného plamene. Poškozuje filtry a způsobuje riziko požáru. E) Neustále dohlížejte na smažení potravin, přehřátý olej se může vznítit. F) Před prováděním údržby vytáhněte elektrickou zástrčku ze sítě. G) Tento spotřebič není určen k používání malými dětmi nebo postiženými osobami bez dozoru. H) Hlídejte děti, aby si nehrály se spotřebičem. I) V místnosti se spotřebičem je třeba zajistit adekvátní ventilaci, pokud odsávač par pracuje současně s plynovými spotřebiči nebo spotřebiči na jiná paliva. L) Nebudete-li čištění provádět v souladu s těmito pokyny, vystavujete se riziku požáru. Tento spotřebič odpovídá evropské směrnici EC/2002/96 o odpadních elektrických a elektronických zařízeních (OEEZ). Zajištěním vhodného způsobu likvidace tohoto spotřebiče pomáhá uživatel zabránit potenciálnímu poškození životního prostředí a veřejného zdraví. Symbol na výrobku nebo jeho obalu znamená, že s tímto výrobkem nelze nakládat jako s domovním odpadem. Je třeba ho odevzdat do příslušného sběrného místa pro recyklaci elektrických a elektronických spotřebičů. Při likvidaci odpadu dodržujte místní směrnice. Pro podrobnější informace o likvidaci, dalším použití a recyklaci tohoto výrobku prosím kontaktujte místní městský úřad, firmu zajišťující sběr domovního odpadu nebo obchod, ve kterém jste výrobek zakoupili. MONTÁŽNÍ NÁVOD Montáž a elektrické zapojení musí provést specializovaný personál. Elektrické zapojení Spotřebič je vyroben ve třídě II, takže není nutný zemnící kabel. Připojení k síti se provede následovně: HNĚDÝ drát = L fáze MODRÝ drát = N nula Není-li dodána zástrčka, připojte zástrčku pro elektrické zatížení uvedené na popisném štítku. Je-li zástrčka zahrnuta v dodávce, nainstalujte odsávač par takovým způsobem, aby byla zástrčka snadno přístupná. V případě přímého zapojení do elektrické sítě musí být mezi spotřebičem a sítí umístěn v souladu s elektrickým zatížením a místními normami vícepólový přepínač s minimální vzdáleností rozpojených kontaktů 3 mm. 6 7

Poškozuje filtry a způsobuje riziko požáru. E) Neustále dohlížejte na smažení potravin, přehřátý olej se může vznítit. F) Před prováděním údržby vytáhněte elektrickou zástrčku ze sítě.
