OPTIMA-S. Jedno- alebo dvojplášťové štvorcové jednotky VAV s izoláciou. Popis. Objednávacie kódy. Regulácia prietoku vzduchu 1 / 7

Transkript

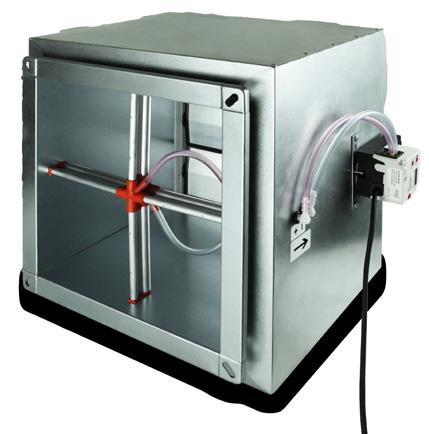

1 Regulácia prietoku vzduchu 1 / 7 Jedno- alebo dvojplášťové štvorcové jednotky VAV s izoláciou Objednávacie kódy Dvojplášťová verzia s izoláciou Príklad objednávacieho kódu: - Veľkosť ( ) Typ pohonu / regulátora Riadiace napätie ELIMO L(N) MV-D3, MPUS ELIMO L(N) MV-D3 ELIMO L(N) MV-D3, MODUS ELIMO L(N) MV-D3, LON OPTIMA-GO OPTIMA-GO, MODUS (DC 0-10 V) (DC 2-10 V) LC1 LC4 LC1MOD LC1LON GO GOMOD LC , bez izolácie, šírka 600 mm a výška 200 mm, s pohonom / regulátorom typu elimo LMV-D3 MP (s komunikačným zariadením MP us), = 200 m³/h, = 950 m³/h, riadiaci signál DC 0-10 V. POZNÁMKY: 1. Pokiaľ prietoky vzduchu nie sú zadefinované pri objednávaní, použijú sa továrenské nastavenia. 2. je možné nastaviť aj na 0 m 3 /h ak sa to požaduje v objednávke. 3. Nastavenie hodnôt Vmin a Vmax je možné iba v rámci továrensky prednastaveného rozsahu min / max (viď tabuľku rozmerov a prietokov) 4. Štandardný vstupný signál je nastavený na 2-10 V. Na požiadanie je možné vybrať aj 0-10 V. I 0 2 Popis Jedno- alebo dvojplášťové obdĺžnikové alebo štvorcové koncové jednotky variabilnej regulácie prúdenia vzduchu sú bežne používané v zariadeniach pre prívod a odvod vzduchu v systémoch s nízkym až stredným tlakom. Koncové jednotky VAV Optima-S sú ideálne pre reguláciu vo viacerých zónach s prívodom a odvodom vzduchu s master/slave zapojením, ako sú napríklad kancelárie, hotelové izby alebo rokovacie miestnosti, kde sa požadované množstvo dodaného chladu či tepla môže meniť podľa individuálnych požiadaviek. lavné vlastnosti: Tesnenie listu trieda 3 alebo 4 (na základe veľkosti) podľa špecifikácie EN 1751 Tesnenie plášťa trieda C podľa špecifikácie EN 1751 Veľmi vysoká presnosť merania až 5% Objemový prietok vzduchu v rozmedzí od 144 do m 3 /h Je prispôsobené na rozdiel tlaku až 1000 Pa Dvojplášťová verzia -I s externou 50 mm zvukovou a tepelnou izoláciou pod krytom z oceľového plechu Príslušentvo pre : Tlmiče hluku Optima-AS Tlmiče sú k dispozícii v prípade potreby zníženia úrovne hlasitosti generovaného hluku.

2 2 / 7 Regulácia prietoku vzduchu Konštrukčné vyhotovenie Jednotky Optima-S sú vyrobené z rámu z oceľového plechu a lamiel z hliníkových profilov. Konštrukcia rámu obsahuje robustný prírubový montážny rámik na zaistenie pevnosti jednotky a jednoduchej montáže do potrubí v smere aj proti smeru prúdenia vzduchu Profilové lamely sú protibežné, vyhotovené z pretlačovaného hliníka a posilňujú odolnosť lamely proti korózii, čím prispievajú k pevnosti a zníženiu tlakovej straty a úrovne hlasitosti, spôsobovanej prúdeniu vzduchu ponad lamely. Lamely sú vybavené gumovými tesniacimi vložkami na zamedzenie úniku vzduchu pri zatvorenej pozícii. Osi lamiel sú umiestnené v samomazných ložiskách, navzájom spojených kombináciou ozubených kolies a tyčí na zaistenie plynulého prevodu a prechodu z lamely na lamelu. Pre presné nasnímanie a reguláciu prietoku vzduchu sa používa krížový senzor na meranie priemerného rozdielu tlaku (If = 150, 250, 350) Obr. 1: Rozmery produktu 60 Dodávané veľkosti: mm až mm so skokmi vo výške a dĺžke 50 mm C If = 150, 250, 350 Obr. (If 2: = 150, Rozmery 250, 350) produktu -I

3 Regulácia prietoku vzduchu 3 / 7 Regulácia Koncové jednotky VAV sú štandardne vybavené reguláciou LC (elimo compact, typ LMV-D3 alebo NMV-D3) bez komunikačného vybavenia MP alebo LON, určené na použitie ako samostatný prvok alebo v master / slave zapojení. Kompaktné regulácie sú k dispozícii rovnako s komunikačným vybavením MPus, Modus a LON. Ako alternatíva môžu byť na objednávku poskytnuté komunikačné jednotky Gateway, ktoré možno neskôr pripojiť k systému riadenia budovy a vytvoriť tak zónu riadenia pomocou riešení s prstencovou zbernicovou topológiou (možné iba v prípade, že je nainštalované komunikačné zariadenie MP-us). Regulácie VAV sú štandardne kalibrované u výrobcu na objemový prietok vzduchu uvedený v tabuľke, alebo môžu byť pred dodaním podľa požiadavky upravené na požadované hodnoty a. Objemové prietoky vzduchu možno takisto na mieste upraviť pomocou ručného prístroja ZT-Gen, prípadne pre typy -...GO... pomocou voličov na regulátore. Pokiaľ budú vyžadované špecifické hodnoty prietoku vzduchu a, je nutné túto požiadavku uviesť pred odoslaním objednávky, aby bolo možné jednotky primerane nakalibrovať u výrobcu. Výber Nastavenie objemu prietoku vzduchu Nastavenie objemu prietoku vzduchu Výber Obr. 3: Jednoduché nastavenie parametrov pri -...GO... LC1 = kompaktná regulácia elimo LMV-D3 S komunikačným zariadením MP-us LC4 = kompaktná regulácia elimo LMV-D3 EZ komunikačného zariadenia MP-us LC1-MOD = kompaktná regulácia elimo LMV-D3 S komunikačným zariadením MODUS GO = kompaktná regulácia s parametrickým voličom a displejom umožňujúcim okamžité nastavenie na mieste použitia GO-MOD = kompaktná regulácia s parametrickým voličom a displejom umožňujúcim okamžité nastavenie na mieste použitia, vybavená komunikáciou MODUS-RTU.

4 4 / 7 Regulácia prietoku vzduchu Rozmery C Tightness 450 4C class Tab. 1: Tabuľka rozmerov a hmotností pre produkt C Tightness 450 4C class Tab. 2: Tabuľka rozmerov a hmotností pre produkt -I m (kg) 5 Nm pohon -GO m (kg) 10 Nm pohon -GO m (kg) 20 Nm pohon -GO m (kg) 5 Nm pohon -I -I-GO m (kg) 10 Nm pohon -I -I-GO m (kg) 20 Nm pohon -I -I-GO

5 Regulácia prietoku vzduchu 5 / 7 Výberové tabuľky -GO -GO -GO % objemového prietoku vzduchu vykazuje chybovosť ± 25 % % objemového prietoku vzduchu vykazuje chybovosť < ± 10 % % objemového prietoku vzduchu vykazuje chybovosť < ± 4 % Tab. 3: Tabuľka pre rýchly výber produktu a -GO

6 6 / 7 Regulácia prietoku vzduchu -GO -GO -GO odnotu = 0 je vždy možné upraviť; hodnotu je možné po dohode s výrobcom upraviť aj na hodnotu mimo štandardného rozpätia Tab. 4: Tabuľka pre rýchly výber produktu a -GO

7 Regulácia prietoku vzduchu 7 / 7 Montáž V potrubných inštaláciách za kolenom, redukciou, prípadne za T-odbočkou atď. musí byť dĺžka L minimálne trojnásobok efektívneho priemeru potrubia (D eff ). V prípade, že nie je možné dodržať hodnotu L, mala by byť aspoň 2 D eff, nainštalovaná s vyrovnávacím sitom. Obr. 5: Dĺžka meracej trate za kolenom D eff = 2 + L min = 3 D eff Air flow direction Front view L min L min Obr. 4: Dĺžka meracej trate za T-odbočkou Obr. 6: Umiestnenie produktu a definícia meracej trate POZNÁMKA: Na dodržanie triedy tesnosti je potrebné aby inštalatér použil správne tesnenie a správnu metódu pripevnenia prírub napr. prírubovými svorkami. TPI-43 Systemair 10 / 2013
